Вакуумный экскаватор: Перспективный вид вакуумных грунтозаборных машин

Перспективный вид вакуумных грунтозаборных машин – Основные средства

Да, именно «вакуумными экскаваторами» (vacuum excavators) называют в США и Западной Европе такие машины. И называют так совсем не случайно, потому что эти установки используют для выемки грунта, выкапывания шурфов и скважин. В России ряд компаний также пропагандирует применение подобных вакуумных грунтозаборных машин, в коммунальной сфере даже имеются примеры их успешного и очень эффективного применения. А вот у строителей они пока используются редко. Поэтому мы хотим подробнее ознакомить читателей с данной технологией.

Содержание

Что такое «вакуумный экскаватор»?

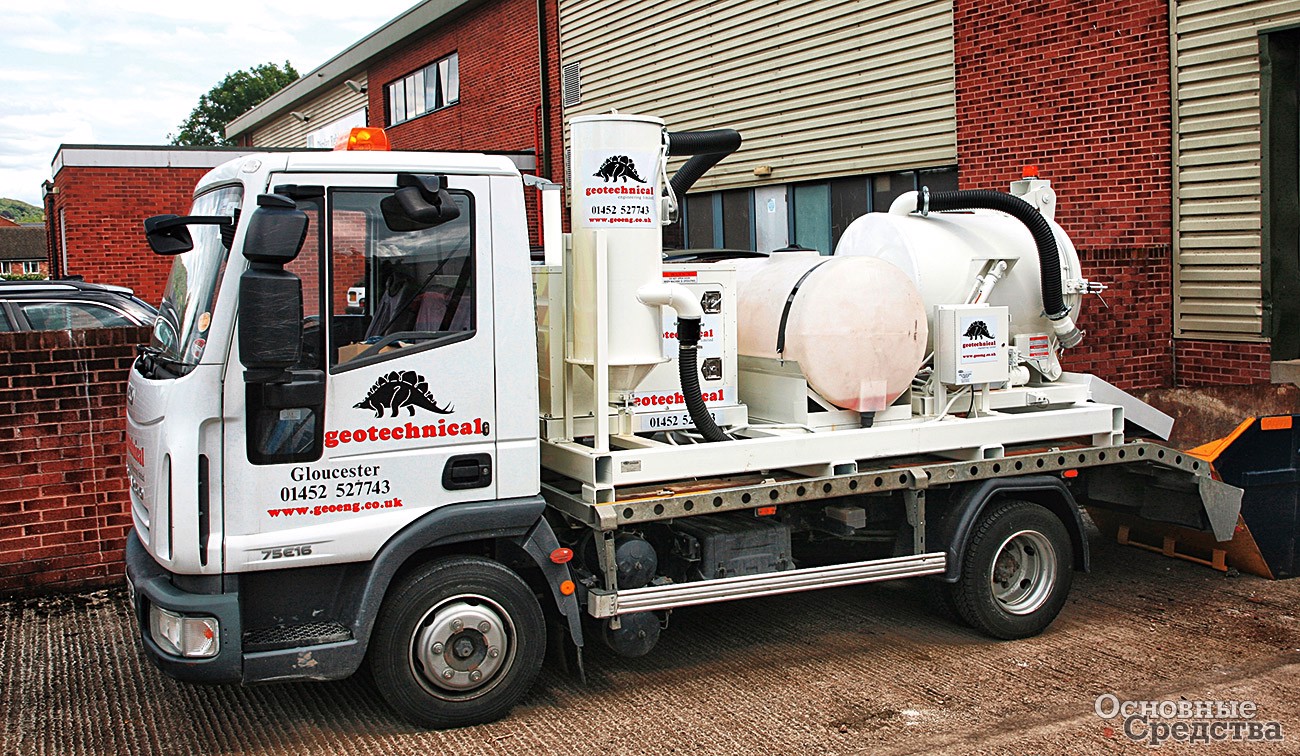

Вакуумные экскаваторы – это разновидность вакуумного оборудования, машина, имеющая широкий всасывающий рукав и создающая мощное разрежение всасывания. Они способны разрыхлять или размывать (вода поступает из специального резервуара) грунт, в том числе, по некоторым данным, и мерзлый, и другие материалы, вплоть до сыпучих каменных, струями воздуха или воды под высоким давлением. Образовавшаяся полужидкая или сыпучая пульпа забирается через всасывающий рукав с помощью разрежения, создаваемого мощным вакуумным насосом, в сборочный бункер специальной конструкции для транспортировки и утилизации, где твердые частицы осаждаются, а жидкость частично отфильтровывается. Выгрузка содержимого производится самосвальным способом при подъеме бункера либо выталкивающей плитой с гидравлическим приводом, а жидкая фракция может удаляться либо самотеком, либо принудительно под давлением воздуха от насоса. Если в процессе используется вода, она может регенерироваться для повторного использования путем фильтрации в замкнутой системе машины. Привод насосов и прочих агрегатов установки может быть автономным, от собственного двигателя (бензинового или дизельного) или от двигателя шасси через коробку отбора мощности.

Вакуумные экскаваторы, предназначенные для всесезонной эксплуатации, имеют металлическую теплозащитную облицовку, сохраняющую тепло в отсеках с гидрооборудованием. Отсеки отапливаются автономными отопителями, что позволяет использовать машины при отрицательных температурах.

Этот вид земляных работ обычно называют «технологией мягкой экскавации», и, как правило, он считается равным по уровню безопасности или даже более безопасным, чем выемка грунта вручную в «опасной зоне» непосредственно вблизи подземных коммуникаций.

Применение. Увидеть подземные коммуникации

В России имеются десятки миллионов километров коммунальных коммуникаций (проще говоря, трубопроводов и кабелей), проложенных под землей, и если нужно их обнаружить и отрыть, например, для ремонта или замены, или проложить новую коммуникацию, зачастую сделать это непросто. В городах коммуникации проложены очень густо, и поэтому электромагнитные методы локации не всегда дают точный результат и могут иногда не «разглядеть» коммуникации, особенно если они неметаллические или окружены посторонними предметами плотной структуры – камнями, остатками бетонных балок и т. п.

В такой ситуации визуальная проверка местоположения коммуникаций перед началом механической выемки грунта землеройной техникой имеет большое значение для предотвращения повреждений этой инфраструктуры.

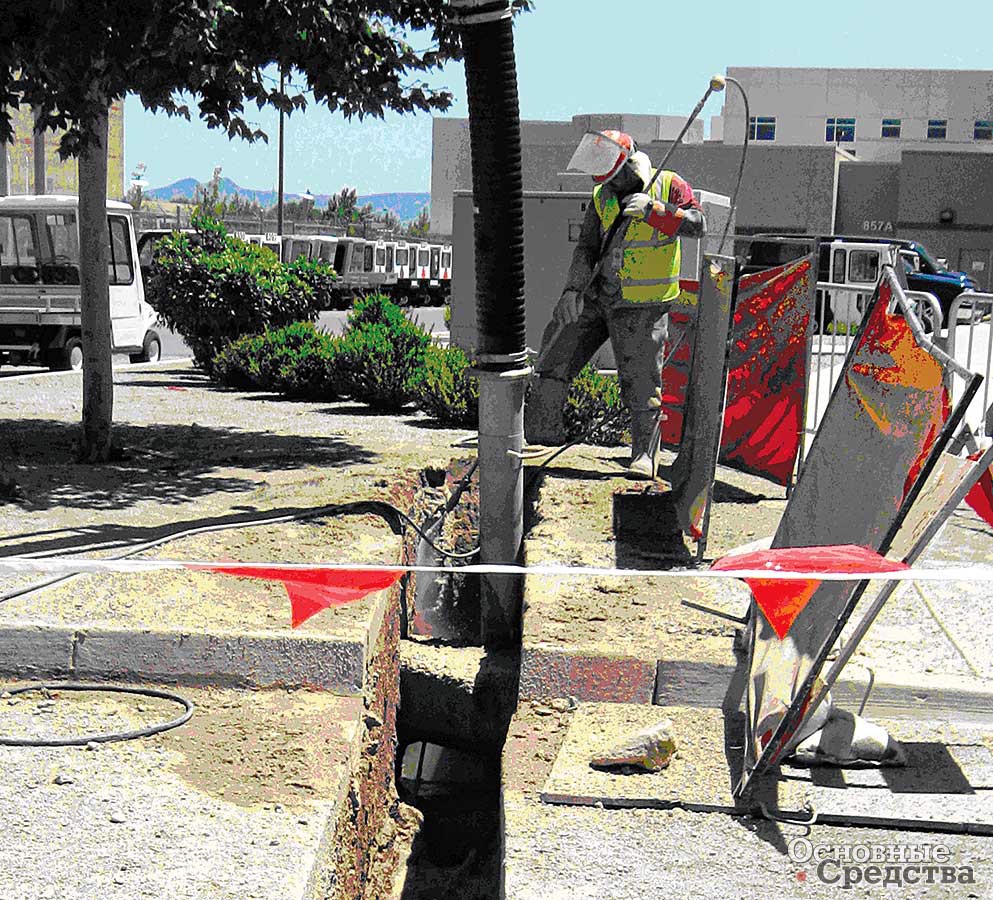

Эффективным решением этой проблемы является использование вакуумных экскаваторов для выемки разведочных шурфов. Важно подчеркнуть, что при выемке грунта вакуумным экскаватором риск повреждения коммуникации стремится к нулю. Грунт вблизи подземной трубы или кабеля размывается струей воды или воздуха и отсасывается вакуумным рукавом. В зависимости от типоразмера вакуумной машины и типа грунта шурф площадью 80 cм

2 и глубиной 1,5 м может быть вырыт за 30–20 минут или менее (только сначала придется убрать твердое покрытие – плитку, асфальт). Имеются модели вакуумных экскаваторов, способных рыть шурфы и глубже, но городские коммуникации чаще всего располагаются на глубине до 2 м. Вообще же вакуумные экскаваторы способны производить выемку грунта до 50 м в глубину и, не меняя места расположения, производить выемку траншей до 200 м в длину в зависимости от типа материала.

Заметим, что, как и в других новых видах техники, точное определение вакуумных экскаваторов пока не сформулировано. Некоторые специалисты считают вакуумными экскаваторами только мощные высокопроизводительные установки, способные вынимать грунт в объемах, сравнимых с обычными экскаваторами. С другой стороны, некоторые компании называют вакуумными экскаваторами любые установки, которые они выпускают, если эти вакуумные установки предназначены для разрыхления и отбора грунта даже в небольших объемах.

Вакуумные экскаваторы также можно использовать для прокладки городских коммуникаций, когда выемка грунта традиционным механическим способом сопряжена с риском повреждения существующих подземных коммуникаций ковшом экскаватора.

Кроме таких распространенных сфер вакуумные экскаваторы довольно широко используются на Западе, и особенно в США, во многих других отраслях. При работах горизонтально-направленного бурения они отбирают лишнюю буровую жидкость из скважины, роют ямы под столбы, заменяют балластный щебень на железнодорожных путях, при садово-парковых работах выкапывают деревья и кусты, не повреждая корней, и т. д.

Специалисты одной из компаний подсчитали производительность при выемке грунта различных типов вакуумной машиной.

Темп выемки грунта различных типов вакуумной машиной
Вариант грунта	Темп выемки грунта различных типов, м³/ч	Время, необходимое для выемки 1 м³, мин
Плотный глинистый грунт, в котором находятся кабели и трубы	1,7	36
Сухой плотный грунт	2,5	24
Влажный плотный грунт или глина	3,0	20
Глинистый грунт средней плотности, в котором находятся кабели и трубы	4,0	15
Грязь, илистый грунт, гравий и каменные осколки	6,0	10
Песчаный грунт	10,0	6
Вода	30,0	2
Выкопать вручную плотный глинистый грунт, в котором находятся кабели и трубы	0,25	240 (4 ч)

Особенности конструкции вакуумных экскаваторов

Отметим, что значения характеристик вакуумных экскаваторов приводятся в статье для иллюстрации и примера и не являются ни абсолютными, ни окончательными.

Насосы. Большинство производителей оснащают машины насосами, развивающими давление примерно от 15 до 40 МПа и производительность до 43 000 м³/ч. Следует заметить, что при работе на самых мощных машинах с наиболее высоким давлением малейшая невнимательность оператора может привести к аварии.

Эжекционные насосы в результате подачи струи высокого давления развивают разрежение около 30 кПа, за счет которого машина всасывает разрыхленный грунт, пульпу, камни и воду.

Насадок, через который подаются струи высокого давления, один из самых подверженных износу и повреждениям узел установки. Часто операторы обращаются с ним небрежно и используют вместо лопаты, пытаясь разрыхлять им грунт. В результате такого обращения насадок может получить повреждения и будет неправильно формировать струи высокого давления.

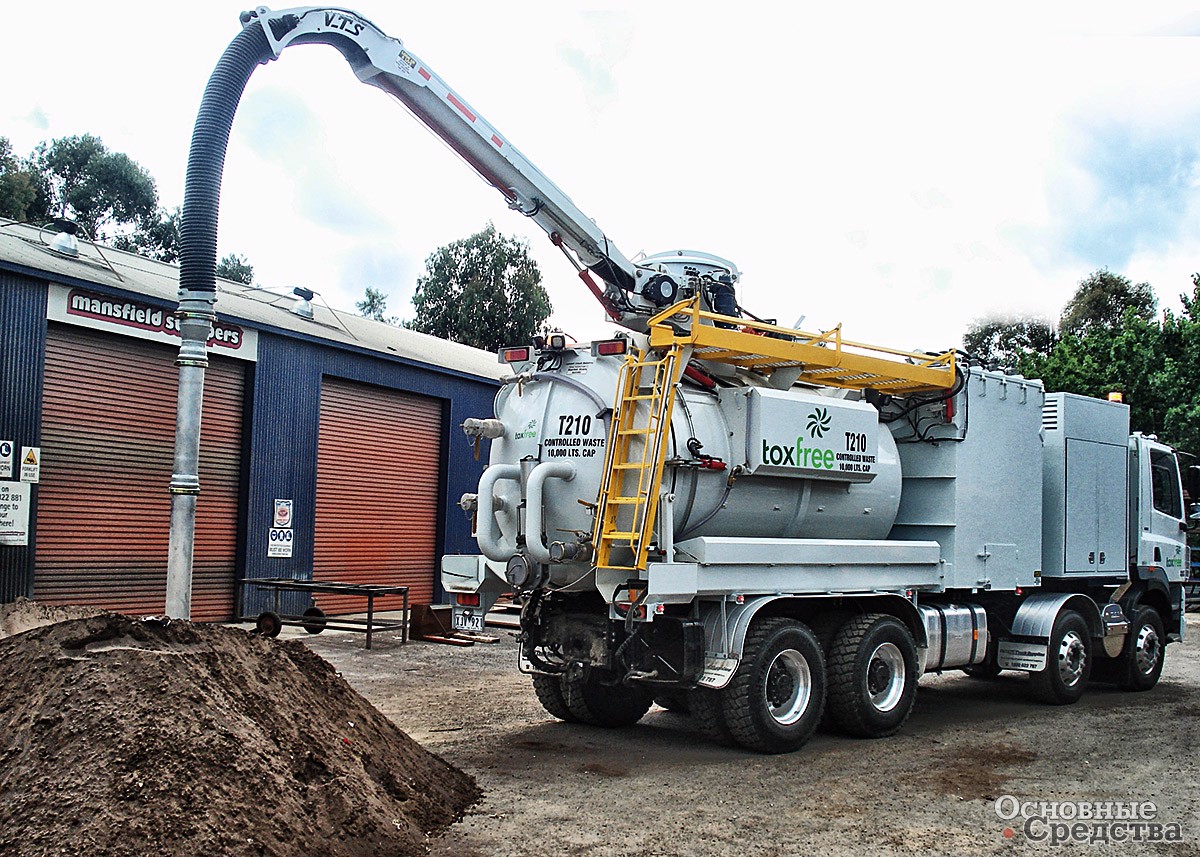

Стрела. Тенденция последних лет – оснащение вакуумных экскаваторов гидравлической стрелой, удерживающей напорный рукав и насадок. Благодаря этому оператору не нужно держать руками напорный рукав в течение всего рабочего дня. Оператор управляет насадком на гидравлической стреле – это намного эргономичнее и безопаснее ручной работы. Стрела может быть телескопической, способна поворачиваться на определенный угол (около 250–320°) и имеет достаточно большой вылет (до 7 м и более), таким образом, она дает возможность работать в различных точках, не изменяя положения машины.

Сборочный бункер. Большинство вакуумных экскаваторов оснащается бункерами вместимостью от 0,4 до 12,0 м³, причем машины, использующие водяные струи, оснащаются, как правило, бункерами большей вместимости. Бункер бывает приспособлен для выгрузки содержимого в кузов самосвала, чтобы избавить вакуумный экскаватор от необходимости самостоятельно вывозить собранный грунт на загородную свалку. Полная масса машин обычно составляет от 3,5 до 40 т. Для защиты от коррозии бункер может иметь внутри гальваническое покрытие.

Задняя крышка бункера, через которую производится выгрузка собранного грунта, в последние годы все чаще вместо ручного привода оснащается гидравлическим приводом запирающего механизма и закрывания крышки с дистанционным управлением. Благодаря этому выгрузку может производить оператор машины без посторонней помощи.

Всасывающий рукав имеет диаметр в зависимости от типоразмера установки, примерно от 75 до 300 мм, и съемный сужающийся насадок. У насадка сбоку имеются разгружающие отверстия, которые оператор может открыть, чтобы уменьшить разрежение, когда насадок захватит слишком крупный камень и его нужно удалить.

Об энергии всасывания можно судить по таким цифрам (относятся к некоторым конкретным моделям вакуумных экскаваторов): на входе в отверстие всасывающего рукава диаметром 250 мм создается скорость около 360–645 км/ч и сила всасывания 135 кг. Некоторые установки могут всасывать предметы до 250 мм в диаметре и массой до 30 кг. Расход воздуха на входе во всасывающий рукав диаметром 230 мм может составлять 8 м³/с, а через всасывающий рукав диаметром 200 мм одна из установок способна выбрать тонну грунта за 6 мин. Всасывающий рукав может иметь длину до 150 м, благодаря чему машина ведет выемку грунта в самых узких и неудобных местах, находясь от них на некотором расстоянии.

Если в рукав случайно попадет какой-нибудь большой предмет, который перекроет рукав, в современных вакуумных установках есть возможность создавать давление в бункере и с его помощью удалять предмет из рукава.

К патрубку бункера рукав крепится с помощью соединительной муфты с надежным кулачковым запорным механизмом. Такое соединение способно обеспечить герметичное крепление и при разрежении в рукаве, и при избыточном давлении, действующем в обратную сторону для прочистки засора в рукаве. Насадок рукава может иметь зубчатую форму. Это помогает разрыхлять грунт, но при сборе мелких камней и мусора некоторые предметы могут цепляться за эти зубья.

Органы управления. Проводные и беспроводные пульты позволяют оператору управлять работой, находясь вне машины. Некоторые производители располагают органы управления с боковой стороны автомобиля, обращенной к тротуару, чтобы оператор работал не на проезжей части.

Дополнительное оборудование. Мощности установки обычно хватает для использования дополнительного гидравлического рабочего оборудования: отбойного молотка, буровых установок и др. Дополнительное гидродинамическое оборудование позволяет значительно расширить возможности использования вакуумного экскаватора, повысить его экономичность и производительность.

Тип шасси. Вакуумные экскаваторы могут монтироваться на 2-, 3- и 4-осные шасси, автомобильные и прицепов/ полуприцепов, бывают стационарные вакуумные установки, смонтированные на полозьях (они также могут устанавливаться в кузове грузовика или прицепа), а также машины в исполнении по особым заказам. Выбор зависит от объема работ и от средств, которыми располагает покупатель. Цена установки малого типоразмера на прицепе и мощной машины на автомобильном шасси может различаться в 20 раз. Малые вакуумные установки на прицепе могут буксироваться небольшим пикапом г/п всего 500 кг. Но если вы выбираете установку на прицепе, нужно подумать, какой автомобиль будет ее буксировать: сэкономив на вакуумной экскавационной установке, можно потратиться на тягач.

Типы «вакуумных экскаваторов»

На современном рынке вакуумных экскаваторов предлагаются машины следующих основных типов: гидродинамического, воздушного и комбинированного. Установки всех типов имеют преимущества и недостатки, однако наиболее распространены гидродинамические.

Гидродинамический. При гидродинамическом методе для размыва и выемки грунта из скважины используется вода. Этот метод дает особенно хорошие результаты при разработке грунта дисперсной структуры или плотной глины.

Некоторые специалисты утверждают, что гидродинамическим способом размыв и удаление материала выполняются намного быстрее, чем воздушным, потому что вода способна перемещать материал быстрее и с более высоким к.п.д. Если приходится работать с замерзшим или очень твердым материалом, воду можно подгревать с помощью бортовой нагревательной установки, что помогает процессу разрыхления этих материалов. Вода также работает как смазка и увеличивает срок службы экскавационного оборудования, уменьшая износ вакуумного рукава и других узлов, по которым подается материал.

Другим существенным преимуществом гидродинамической установки является меньший уровень шума и в целом более экологичная работа благодаря отсутствию пыли, которой всегда сопровождается разработка материала воздушной струей. Поэтому гидродинамический метод удобен для применения в городских условиях.

С другой стороны, у гидродинамического метода разработки грунта есть существенный недостаток: нельзя повторно использовать извлеченный материал, пока он не высохнет. В результате приходится перевозить и складировать извлеченный грунт в другом месте. Кроме того, в некоторых случаях строительные нормы запрещают использовать гидродинамический метод выемки грунта вблизи дорожного полотна или под ним.

Воздушный. Несмотря на множество преимуществ гидродинамического способа, которые были перечислены выше, среди строителей распространяется тенденция использования машин с экскавационными установками воздушного типа, особенно в регионах с определенными типами грунтов. Как правило, воздушный метод разработки грунта дает лучшие результаты при разработке сухих песчаных или мелкодисперсных несвязных грунтов, а также если объем работ невелик.

Принципиальным преимуществом воздушного метода перед гидродинамическим является то, что для работы не требуется вода (что очень важно в районах, где воды недостаточно), и то, что извлеченный грунт остается сухим, его не нужно куда-то вывозить и можно сразу же использовать снова для засыпки шурфов и траншей. Установка воздушного типа длительное время может работать без остановки, поскольку ей не нужно пополнять запас воды, а бортовые насосы способны непрерывно создавать необходимое давление воздуха. При выборке грунта вокруг подземных электрических кабелей или других легко повреждаемых коммуникаций предпочтительно использовать воздушный метод, поскольку при нем создается давление меньшей величины. По той же причине воздушный метод менее опасен для оператора. Если работа ведется вблизи подушки дорожного полотна, она не насыщается влагой.

Некоторые специалисты утверждают, что выемка грунтов определенных типов при воздушном методе производится быстрее, чем при гидродинамическом.

Однако воздушный метод малоэффективен при разработке твердых грунтов. К тому же смесь грунта с воздухом работает в какой-то степени как пескоструйная установка и износ компонентов вакуумного экскаватора под воздействием частиц выше, чем при движении грунта в водяном потоке. Видимо, поэтому воздушные установки составляют пока небольшой процент от всего объема продаж вакуумных экскаваторов.

Комбинированные. В последние годы разработаны и предлагаются вакуумные экскаваторы, совмещающие преимущества установок гидродинамического и воздушного типов. В таких комбинированных установках можно менять рабочую среду (воду или воздух) переключателем. Если воздушная экскавация неэффективна на каком-то типе почвы, оператор может перевести машину на работу с водой, и машина не будет простаивать. Скорость гидродинамической экскавации настолько велика, что оператор может пропустить опасный момент обрушения стенок отрываемого котлована, поэтому на стадии работ, приближающейся к опасному моменту, машину можно перевести на работу воздухом.

Таких комбинированных установок продается намного больше, чем чисто воздушных. Они популярны, например, в нефтегазовой промышленности.

ЗАО «Коминвест-АКМТ» предлагает вакуумные экскаваторы итальянской компании Moro. Данное оборудование предназначено для тяжелых условий работы и применяется для всасывания и выгрузки камней, песка и порошкообразных продуктов, в том числе угля, угольной, цементной пыли и строительных отходов, а также вязких и жидких материалов, например, для очистки нефтяных резервуаров от мазутных залежей.

Цистерна общей вместимостью около 12 000 л выполнена из углеродистой стали, на заднем конце имеется резиновое нитриловое (NBR) уплотнение. Задняя дверь закрывается гидрокрюками, открывается посредством двух гидроцилиндров двустороннего действия с механизмом фиксации во избежание случайного закрывания. Устройство опрокидывания бака оснащено гидроцилиндром одностороннего действия с защитой от опрокидывания в случае неисправности гидросистемы. Имеется блокировочное устройство со стальными стойками для фиксации бака в поднятом положении.

Пневматическая система позволяет разгружать порошки при закрытой задней дверце и, таким образом, без рассеивания материала в окружающее пространство.

Вакуумный лопастной насос ROBUSCHI развивает производительность по воздуху 10 500 м³/ч или 175 000 л/мин, максимальный вакуум 90%. Возможно оснащение машины системой высокого давления любой производительности по желанию заказчика. Насос не нуждается в какой-либо внутренней смазке (за исключением подшипника и синхронизирующих шестерен), поэтому не происходит выделения масел в атмосферу. Высокоэффективное охлаждение обеспечивает устройство подачи атмосферного воздуха и позволяет работать насосу непрерывно даже при большом вакууме. Насосный блок оборудован четырьмя вентиляторами, что гарантирует достаточный отвод тепла от насоса. В состав установки входят 2 глушителя на всасывании на охлаждающей магистрали и 3 глушителя на подающей магистрали от вакуумного насоса.

Фильтрация наиболее мелких частиц микроскопических размеров производится в рядах фильтров из синтетической материи с элементами мешотчатой формы, которые располагаются в контейнере спереди бака. Общая фильтрующая поверхность составляет 40 м², стойкость к высокой температуре – до 120 °C. Управление циклом очистки производится электронным блоком управления, в котором можно устанавливать автоматический цикл (время и частоту) подачи струй сжатого воздуха. Контрольный фильтр состоит из ряда шести съемных фильтрующих элементов, которые еще в большей степени защищают крыльчатый насос.

Для облегчения разгрузки сухого материала из бака имеется электрический вибратор.

Для работы в суровых зимних условиях предусмотрены дополнительные системы электрического обогрева, позволяющие проводить работы при температуре до –40 °С.

Передача мощности к всасывателю производится непосредственно от коробки отбора мощности (КОМ), установленной между коробкой передач и дифференциалом, с пневматическим приводом включения из кабины водителя. КОМ оборудована дисками сцепления в масляной ванне.

Есть пульт управления в кабине и задний пульт управления с кабельным дистанционным управлением.

Задние стабилизаторы с гидравлическим выдвижением прижимаются к земле и надежно удерживают машину.

Цистерна подвергается струйной обработке металлическими опилками, фосфатному обезжириванию и окраске: первый слой эпоксидной грунтовки толщиной примерно 40–50 мкм и два слоя полиуретановой двухкомпонентной промежуточной грунтовки, общая толщина примерно 50–60 мкм, а затем 2 слоя полиуретановой двухкомпонентной акриловой эмали, общая толщина примерно 50–60 мкм. Внутренняя поверхность цистерны защищена двумя слоями антикоррозионного средства.

Всасывающая 8-дюймовая стрела с резиновым всасывающим рукавом диаметром 200 мм монтируется на поворотной головке, все движения осуществляются с помощью гидропривода: вращение на угол 300°, перемещение плеча вверх-вниз на 3500 мм, выдвижение плеча на 1350 мм. Рабочая длина по боковому профилю – 4200 мм.

Вакуумные экскаваторы Moro поставляются на 3- и 4-осных шасси европейского производства.

Вакуумный экскаватор Мерседес, технические характеристики, конструкция, принцип работы

Вакуумный экскаватор предназначен для выемки грунта и других работ. При помощи данного устройства можно быстро создать канаву для укладки трубопровода, выполнить скважину для забивки свай, очистить засорившиеся трубы, разработать траншеи для заливки фундамента. Механизм может удалить буровой раствор из скважины во время горизонтального бурения.

Конструкция и принцип работы

Рассмотрим конструкцию агрегата, выпускаемого компанией Мерседес. Вакуумный экскаватор Мерседес применяют при раскопке подземных коммуникаций, в случае аварии в трубопроводах. При этом для доступа к необходимой точке вакуумному экскаватору нужно совсем немного места. При повреждении труб водоснабжения агрегат забирает не только грунт, но еще и удаляет воду, которая вытекает из трубы.

При работе с электрическим кабелем вероятность его повреждения сведена к минимуму. При авариях газопровода агрегат не создает риска возгорания и пожара, благодаря тому что при работе создается слишком большой поток воздуха, при котором не сможет образоваться взрывоопасная смесь. Агрегат применяется при промышленной уборке помещений, при производстве цемента. Возможности механизма позволяют сохранить просыпавшийся цемент и вернуть его в работу.

Агрегат применяется также при сборке щебня со строительной площадки, очистке силоса, удалении разлившейся нефти, устранении токсических веществ и других загрязнений с территории производственных помещений.

Принцип его работы основан на использовании мощного всасывающего воздушного потока, который создает специальный вентилятор.

Грунт или другие материалы, которые нужно удалить, в процессе работы вместе с воздухом поступают через рукав внутрь устройства.

Там данная взвесь попадает в камеру сбора материала, затем проходит сквозь фильтры и выходит наружу. Производитель часто предусматривает автоматическую очистку системы фильтров посредством компрессора.

Большая производительность вакуумного экскаватора Мерседес способствует движению потока в рукаве с огромной скоростью, достигающей 100 м/сек. Всасывающий рукав установлен на телескопической или коленчатой стреле с гидроприводом.

Рукав передвигается в нескольких плоскостях, благодаря этому возможна высокая точность работ. Рукав можно удлинить при помощи специальных насадок, в результате грунт может перемещаться вертикально до 60 м, а горизонтально до 200 м. При выгрузке материала камера сбора опрокидывается подобно обычному экскаваторному ковшу.

Технические характеристики

Технические характеристики вакуумного экскаватора Мерседес:

Тип транспорта: спецтехника, экскаватор вакуумный.
Двигатель дизельный объемом 4,25 л.
Привод задний.
КПП механическая, ручная.
Бак имеет вместимость 7 м³, внутри эмалированный.
Цена вакуумного экскаватора составляет 13 000 $.

Сфера использования вакуумных экскаваторов очень разнообразна. Их применяют в строительстве, нефтегазовой промышленности, при создании трубопроводов, укладке кабеля, на электростанциях и промышленных предприятиях.

Вакуумные экскаваторы

Как работает вакуумный экскаватор

Принцип работы данного вида техники достаточно прост и на первый взгляд напоминает работу обычного пылесоса. Вакуумный экскаватор (вакуумный погрузчик) для выемки грунта и других видов работ использует мощный всасывающий воздушный поток, который создается одним или несколькими вентиляторами или насосами. Через рукав воздух вместе с материалом попадает внутрь машины, где проходит камеру сбора материала, затем систему фильтров и выходит обратно в атмосферу. Иногда изготовитель предусматривает автоматическую очистку фильтров бортовым компрессором. Высокая производительность установки обеспечивает движение потока во всасывающем рукаве с огромной скоростью (иногда более 100 м/сек). Рукав, смонтированный на коленчатой или телескопической стреле с гидравлическим приводом, можно перемещать в нескольких плоскостях, обеспечивая высокую точность работ. С помощью насадок рукав удлиняется, таким образом, материал может транспортироваться и горизонтально до 200 м, и вертикально до 60 м. При необходимости извлеченный материал можно использовать для обратной засыпки участка раскопки. Камера сбора материала при выгрузке опрокидывается, как обычный ковш. У некоторых вакуумных установок можно обнаружить общие черты с илососными машинами.

Сферы применения

Раскопка действующих подземных инженерных сетей – дело непростое. Существует высокий риск случайного повреждения не только «своих», но и «чужих» коммуникаций, включая высоковольтные, оптоволоконные или газовые. Как правило, без применения ручного труда здесь обычно не обойтись. Вакуумный экскаватор в такой ситуации работает эффективнее (быстрее, безопаснее и чище) своего механического коллеги, даже в том случае если нет точной карты расположения магистралей под землей и нет возможности использовать систему локации. Ведь для доступа к нужной точке вакуумной машине достаточно лишь небольшого «пятачка». При авариях в системах водоснабжения интенсивный вакуум, забирающий грунт, обеспечивает еще и удаление вытекающей воды. При обеспечении доступа к электрическим кабелям вероятность их механического повреждения воздухом минимальна. Если дело касается аварий газопроводов, при использовании вакуумной технологии нижний предел воспламенения не может быть достигнут по определению, так как расход воздуха слишком большой и возможность образования взрывоопасной смеси снижается до минимума. Другой пример: вакуумная промышленная уборка на цементном производстве позволяет вернуть бо’льшую часть просыпанного цемента в работу, а очистка силосов с помощью вакуумного экскаватора – избежать тяжелого ручного труда. Собрать лишний щебень с рабочей площадки, убрать разлившиеся нефтепродукты, освободить от пыли и загрязнений (в том числе опасных веществ) производственные помещения и площадки – все это под силу вакуумному экскаватору. Он может также быстро выбрать выемку для укладки трубы, сделать скважину под сваю, очистить засорившийся трубопровод, выкопать траншею под фундамент. Отдельная, но важная функция – удаление бурового раствора из скважины в процессе горизонтального направленного бурения. Разнообразие сфер применения вакуумной землеройной техники почти бесконечно. Она работает в нефтегазовом секторе, строительстве, при прокладке телекоммуникаций, на электростанциях и нефтеперерабатывающих заводах.

Выбор подходящей модели

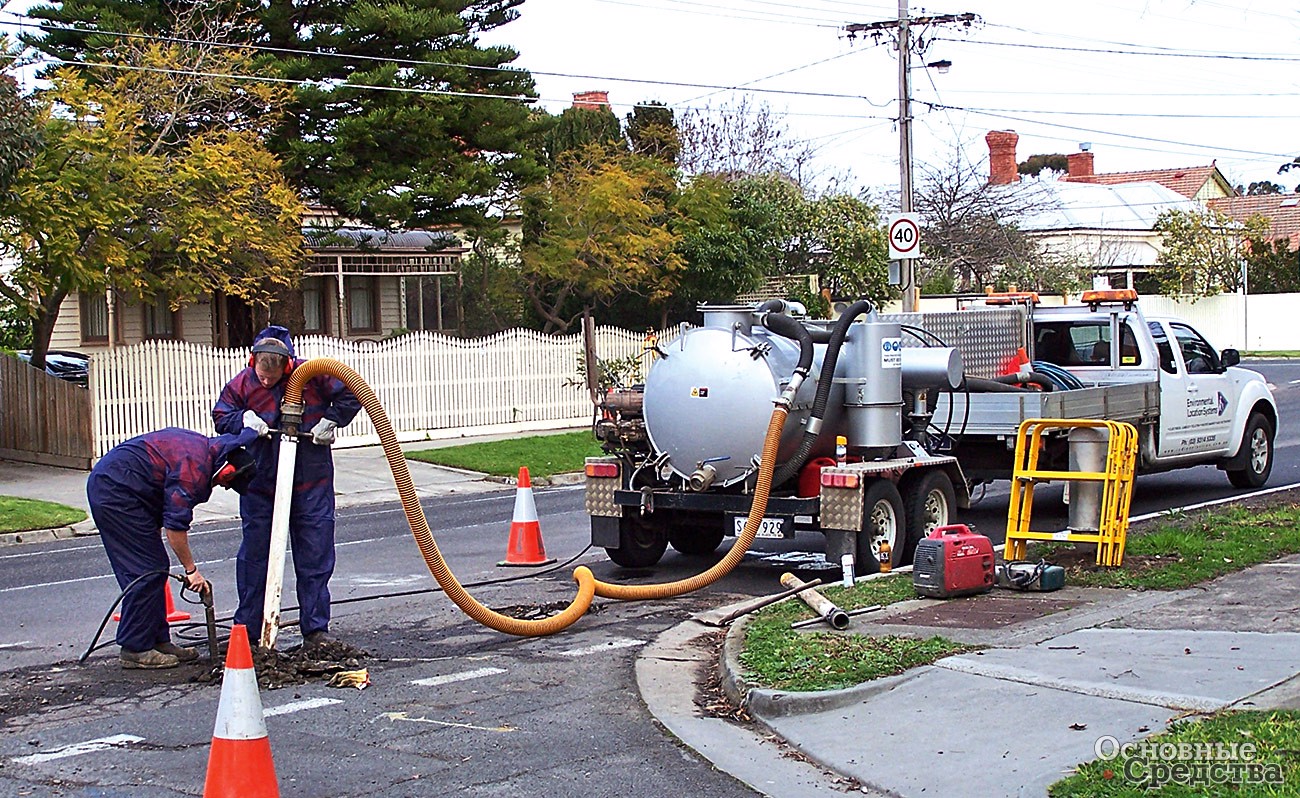

Широкий ассортимент вакуумных экскаваторов позволяет выбрать машину в рамках практически любого бюджета. Компактные прицепные модели можно перевозить с помощью небольшого автомобиля. Самые большие из них монтируются на грузовое автомобильное шасси и имеют различные опции. Поиск подходящего вакуумного экскаватора, как и подбор любой другой строительной техники, начинается с четкого определения объема и вида работ, которые необходимо выполнить. Также предстоит определить максимальный размер частиц и характер грунта. Так, вакуумная машина не очень хорошо подойдет для работы с твердыми и мерзлыми грунтами. При таких условиях лучшим вариантом будет применение гидровакуумной технологии.

Большую роль играет также тип вакуумного насоса. Центробежные вентиляторы и жидкостно-кольцевые насосы используются в мощных системах, а поршневые насосы – в малых установках. Надо отметить, что на рынке не так много производителей, предлагающих модели, способные выполнять действительно серьезные задачи. Множество машин, особенно на американском рынке, обладают совсем небольшой производительностью и имеют простое устройство. В основном такие «экскаваторы» работают в городском хозяйстве.

Производители и их технические решения

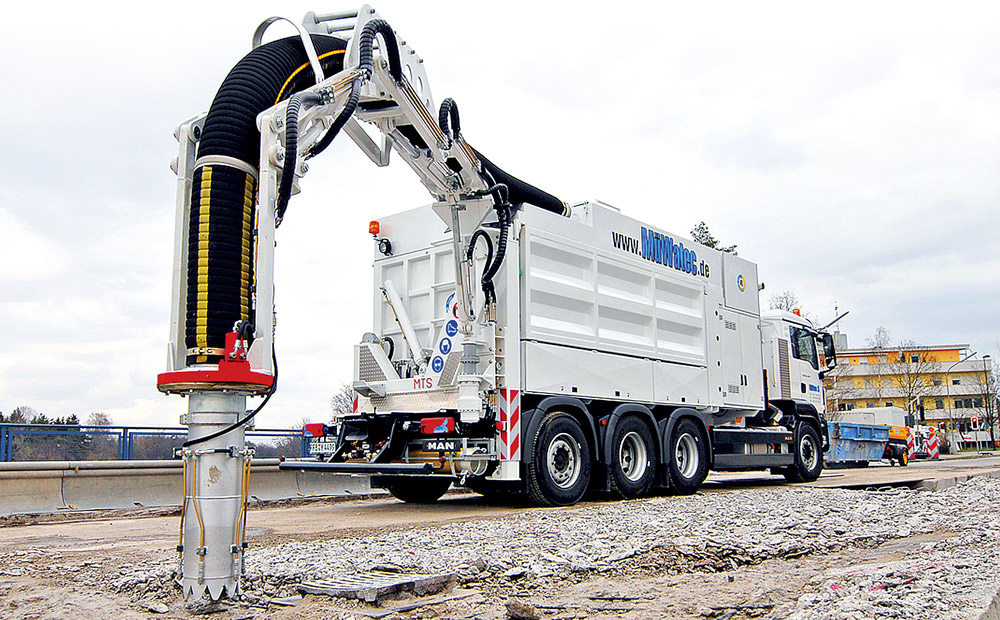

Немецкая компания MTS (Mobile Tiefbau Saugsysteme) GmbH, с 1998 г. известная своими разработками в данной сфере, выпускает две серии установок на автомобильном шасси – Dino и Mega-Vac. Более тяжелые Mega-Vac оснащены четырьмя вентиляторами, которые создают разрежение до 62 МПа, при этом их производительность превышает 40 000 м³/ч. Собранный материал помещается в контейнер объемом 9 м³ через рукав диаметром 250 мм. Расстояние подачи материала достигает 200 м, а глубина всасывания – 30 м. В зависимости от необходимой мощности всасывания могут работать 2 или 4 вентилятора. В качестве опции предлагается гидростатический привод хода машины с дистанционным управлением, который позволяет установке перемещаться одновременно с забором материала.

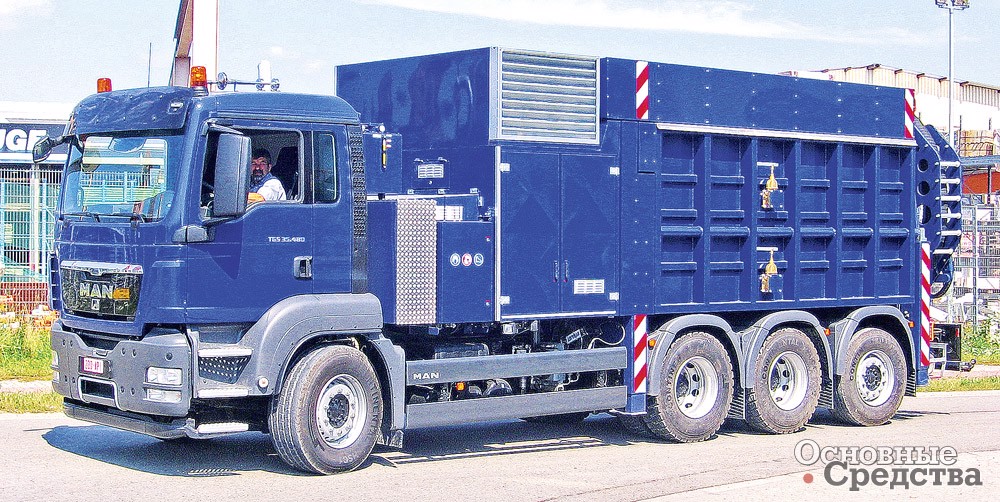

Отметим, что машины серии Mega-Vac в России пока еще большая редкость, а вот всасывающий экскаватор MTS Dino 3 на полноприводном шасси Man можно встретить, например, в транспортном подразделении ГУП «ТЭК СПб», где он эксплуатируется уже около года. Вакуумно-всасывающая установка Dino 3 оснащена контейнером объемом 8 м³ с системой обогрева. Два вентилятора с максимальной производительностью 36 000 м³/ч создают вакуум до 40 МПа. В качестве привода вентиляторов используется промежуточный вал отбора мощности, который приводится в действие от двигателя шасси. Бортовой роторный компрессор с ресивером служит для подключения пневмоинструмента (отбойной лопатки и двух пик), а также для очистки фильтров и обеспечивает давление 8 бар. Трехступенчатая система сепарации материала циклонного типа (такой же принцип применяется в современных моделях пылесосов) с электронно-управляемой импульсной очисткой позволяет задерживать до 98% тяжелых частиц. Камеры фильтров при выгрузке емкости очищаются автоматически. Рабочий орган машины, всасывающий шланг, монтируется на гидравлическом манипуляторе Mega Arm с дистанционным управлением, который имеет 5 степеней свободы и обеспечивает вылет от 5 до 8 м. Для разрыхления грунта применяется оцинкованная всасывающая труба диаметром 250 мм с металлической короной и четырьмя быстродействующими затворами. Скорость подъема и поворота стрелы регулируется вручную. Для фиксации машины и снятия нагрузки с шасси служат три пары гидравлических опор. Надо отметить, что данный производитель в качестве дополнительной услуги предлагает обучение и инструктаж персонала в Германии, причем после прохождения экзамена выдается соответствующий сертификат.

Компания RSP (Reschwitzer Saugbagger Produktions GmbH) из Германии производит вакуумные экскаваторы с 1993 г. Модель ESE 32 подойдет для применения в различных областях деятельности человека. Установка оборудована емкостью для сбора материала объемом 10 м³. Стандартный вариант обеспечивает максимальный вакуум 47 МПа при производительности машины 43 000 м³/ч. Подобные высокотехнологичные изделия – штучный товар ручной сборки. Заказчик может выбрать для будущего экскаватора любое трехосное шасси (6х4) с колесной базой от 4200 мм с максимально допустимой общей массой 26 т и двигателем мощностью не менее 230 кВт. Модульная конструкция призвана учесть любые пожелания заказчика. В установке реализован ряд собственных разработок RSP. Например, «технология тонкого потока» характеризуется тем, что количество транспортируемого материала относительно объема воздуха является ничтожно малым, что обеспечивает высокую сепарацию за счет гравитационных сил, минимальную нагрузку на фильтры и тем самым повышает общую производительность. В сборной камере воздушный поток изменяет направление и теряет энергию. Более тяжелые частицы не могут за ним следовать ввиду их инертности и падают на дно резервуара. Главным элементом установки является вентилятор, поэтому заказчик может выбрать конфигурацию данного агрегата самостоятельно. Плавный пуск с использованием воздушной дроссельной заслонки значительно уменьшает нагрузку на двигатель. Мощность всасывания вентиляторов RSP имеет трехступенчатое регулирование. Передача крутящего момента осуществляется с помощью зубчатого ремня, за счет этого значительно уменьшается нагрузка на подшипник. Полная герметизация сокращает уровень шума во время работы. Пусковая муфта и подшипник охлаждаются с помощью отфильтрованного наружного воздуха. Вентиляторы из высокопрочной специальной стали с крыльчаткой диаметром 900 мм смазываются централизованно. На установке может быть одинарный или сдвоенный вентилятор, а также их комбинация или два сдвоенных вентилятора. Жесткий сборный бункер включает центральную сборную камеру со специальной защитой от износа и систему фильтров тонкой очистки. Выгрузка происходит путем бокового опрокидывания с использованием гидравлического привода под углом более 40°. Капельник из листовой нержавеющей стали снижает загрязнение при выгрузке жидких материалов. Автономная пневматическая система с дистанционным радиоуправлением используется для автоматической очистки фильтров с помощью сжатого воздуха. В задней части установки находятся штуцеры для подачи воздуха. Они используются для присоединения различного дополнительного оборудования.

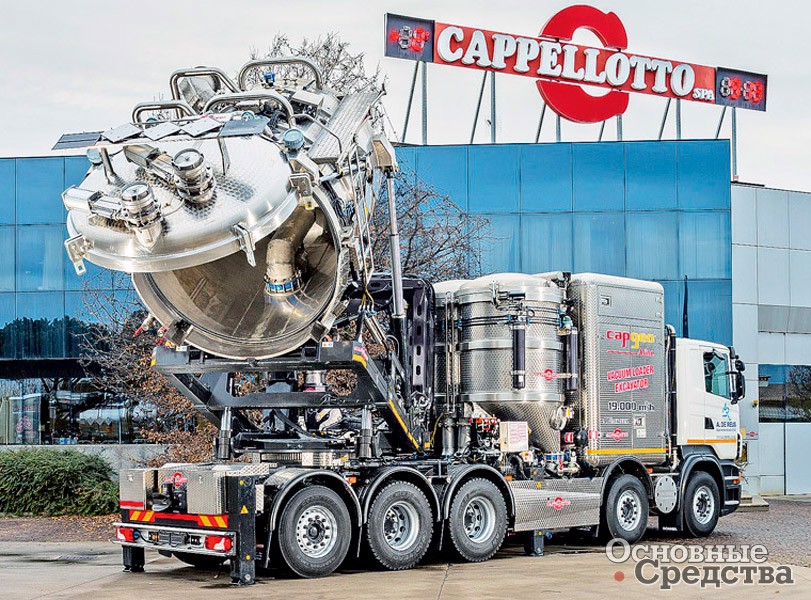

Как отмечалось выше, вакуумные экскаваторы другого типа вместо вентиляторов комплектуются вакуумными насосами. Производительность таких машин заметно ниже. Итальянская компания Cappellotto S.p.A. для экскаваторной выемки грунта предлагает одну из самых прогрессивных машин в этом классе – CAP GEO (производительность 17 000 м³/ч). Ее кулачковый вакуумный насос с ременным приводом оборудован пневматической муфтой сцепления. Накопительный бункер этой машины может поворачиваться в трех направлениях при высоте выгрузки более 2 м и снабжен системой электронного контроля уровня пыли и жидкости. Гидравлическая стрела легко управляется и позволяет использовать различный дополнительный инструмент (электрический, гидравлический или пневматический). Система фильтров с программируемой системой очистки имеет площадь поверхности 60 м².

Популярность вакуумных технологий, несомненно, будет расти по мере знакомства с ними более широкого числа эксплуатирующих организаций. Опасность повреждения коммуникаций и финансовые риски, возникающие при этом, слишком велики, чтобы игнорировать эту необычную и относительно новую технику. За счет растущей конкуренции в этом секторе цены на такую продукцию, как и на услуги, постепенно будут снижаться, а спектр выполняемых задач и количество опций расширяться. Надо учитывать и дополнительную сложность, возникающую при включении в парк такой специфической техники: квалифицированных операторов с опытом работы на вакуумных экскаваторах пока еще немного.

Вакуумные экскаваторы – Основные средства

Как работает вакуумный экскаватор

Сферы применения

Выбор подходящей модели

Производители и их технические решения

Вакуумный экскаватор гидродинамический на автомобильном шасси

Модель		LP 1273 SG
Полезный объем основного контейнера		4,55 м³
Производительность системы всасывания		1 699 m³/ч 28,3 m³/мин 28 320 л/мин
Максимальное разряжение		0,50 Бар (50 800 Па)
Глубина очищаемого колодца/скважины		6 метров
Способ опорожнения основного контейнера		гидравлическое опрокидывание
Основной люк для опорожнения		полноразмерный люк, герметичный, с гидроприводом и дистанционным управлением
Материал контейнера		сталь с уретановым покрытием
Система фильтрации воздуха		Первичная очистка: гидроциклон Ø710 мм; Вторичная очистка: моющийся картридж-фильтр с ячейкой не более 5 микрон;
Диаметр всасывающего рукава		Ø101 мм (4”)
Длина всасывающего рукава		9 метров (по умолчанию)
Система хранения всасывающего рукава		сматываемая катушка на кронштейне
Основная всасывающая насадка		Труба из PVS длиной 1500 мм, Ø90 мм
Водяная помпа высокого давления
Производительность		15 литров в минуту
Давление		275 бар (27,58 МПа)
Емкость бака для чистой воды		568 литров
Шланг высокого давления		15 метров (Ø9,5 мм)
Система хранения всасывающего рукава		сматываемая катушка на кронштейне
Пистолет для размыва водой		трубка длиной 1500 мм с разбрызгивающими форсунками
Двигатель вакуумной установки (независимый)
Модель		Kohler 37 л.с. бензиновый с воздушным охлаждением
Исполнение корпуса вакуумной надстройки
Платформа		Стальная платформа с петлями для подъемно-спускных операций + пазы для вилочного погрузчика
Подвес всасывающего рукава		Поворотный кронштейн с гидравлическим приводом: лево/право, вверх/вниз с проводным пультом дистанционного управления
Общие размеры вакуумной установки 4,5 м³		5842 х 2420 х 2727 мм (Д х Ш х В мм)
Вес вакуумной установки		4 450 кг.
Примечание: Вакуумная надстройка может быть снята с шасси автомобиля, и использоваться стационарно независимо от него, автомобиль может быть использован для других целей.
Автомобильное шасси
ISUZU FORWARD (или другое по желанию заказчика)	Шасси ISUZU FORWARD представляют собой уже шестое поколение средне тоннажных автомобилей ISUZU, первое поколение которых встало на конвейер еще в 1970 году. Учитывая возрастающие требования Потребителей, предъявляемые к средне тоннажным грузовикам, в конструкцию автомобилей ISUZU FORWARD были внесены существенные изменения. В первую очередь и наиболее существенно это коснулось кабин и силовых агрегатов, которые теперь полностью удовлетворяют современным мировым стандартам по комфорту и безопасности, уровню экологических выбросов и экономичности. Универсальные шасси ISUZU FORWARD последнего поколения 700Р позволяют устанавливать на них различные надстройки для решения множества задач.
Габаритные размеры и масса
Колесная база, мм	5 550
Длина х Ширина х Высота шасси, мм	10005 х 2 475 х 2 795
Полная масса автомобиля, кг	18 000
Снаряженная масса шасси, кг	6050
Грузоподъемность шасси, кг	12 300
Двигатель и трансмиссия
Модель, тип	ISUZU 6HK1-TCS, Четырехтактный, жидкостного охлаждения, OHC, дизельный (Common Rail) с турбонаддувом с изменяемой геометрией (VGS) и ОНВ, с системой EGR, Евро-4
Количество цилиндров, расположение	6 цилиндров в ряд
Объем двигателя, см3	7 790
Максимальная мощность, кВт (л.с.) при об/мин	206 (280) при 2 400
Максимальный крутящий момент, Н*м при об/мин	882 при 1 450
Колесная формула, привод	4х2, задний
Коробка передач: тип, количество передач, модель	Механическая, 9-ступенчатая ZF 9S1110
Ходовая часть
Тормозная система	Пневматическая с ABS
Тормоза передние / Тормоза задние	Барабанные
Подвеска передняя \ Подвеска задняя	Зависимая, рессорная
Эксплуатационные характеристики
Число мест в кабине	3 + 1 спальное место
Шины	295/80 R22,5 152/148M, DUNLOP
Минимальный дорожный просвет, мм	224
Объем топливного бака, л	200
Межсервисный интервал	20 000 км пробега или 1 год
Примечание: полные характеристики автомобильного шасси ISUZU можно посмотреть здесь.
Возможные опции для вакуумной установки
Всасывающий рукав на 15, 30, 45 и более метров длиной;
Водяной шланг высокого давления 60 или 90 метров длиной
Гидростанция для подключения рабочего инструмента
Воздушный компрессор
Генератор для подключения дополнительной нагрузки на 3,5 KW
Шумоизолированный бокс для двигателя
Система подогрева емкости с чистой водой для работы в зимнее время
Стоимость комбинированного вакуумного экскаватора LP 1273SG на шасси ISUZU FORWARD _______ звоните!

Оборудование

> Подземное оборудование> Вакуумное экскаваторное оборудование Вакуумное экскаваторное оборудование

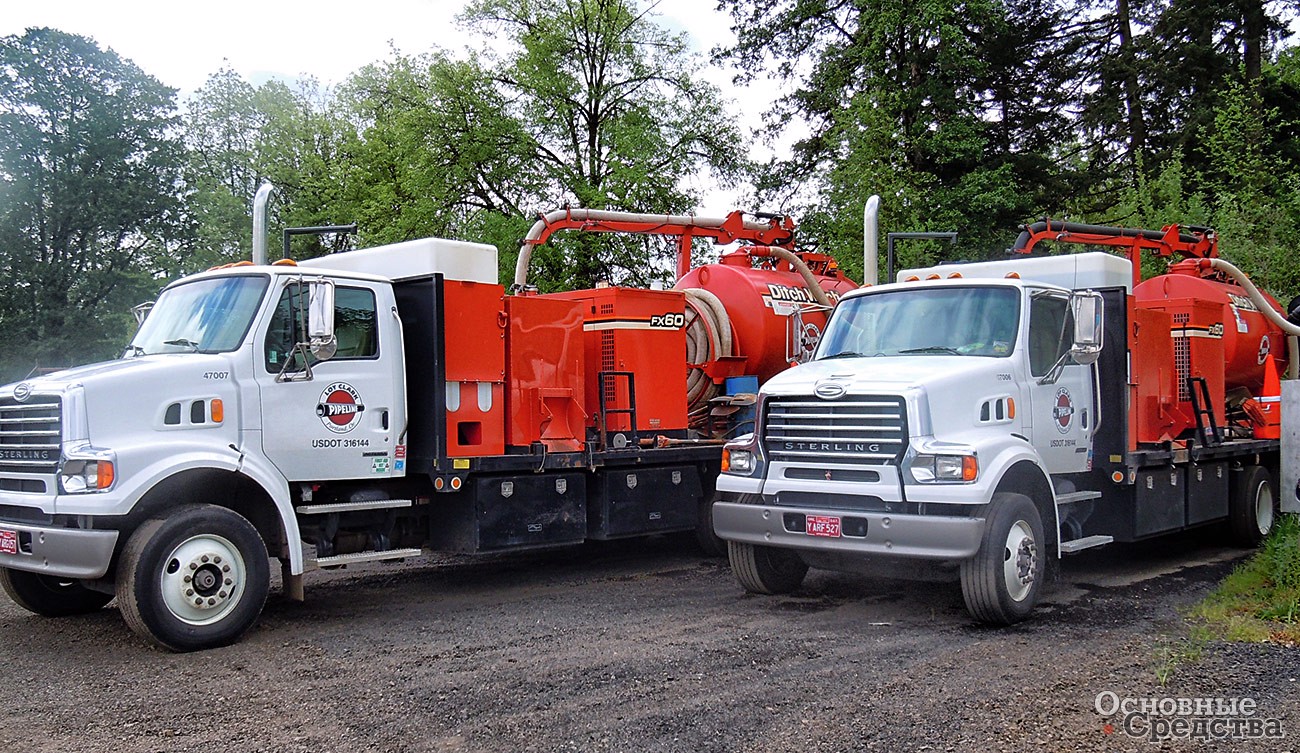

Вакуумный экскаватор HX30G

Вакуумный экскаватор Ditch Witch HX30G отличается низкопрофильным дизайном линии HX, но доступен по более низкой цене. Ditch Witch

10 декабря 2019 г.

Вакуумное экскаваторное оборудование

[PODCAST] Vermeer Kayla Breja Talks XR2 Открытие

11 ноября 2019 г.

Подкасты

Vermeer Executives Talk XR2 Вакуумный экскаватор и восстановление после Торнадо

4 октября 2019 г.

Оборудование

Захватывающая волна Захватывающая волна Захватывающая волна Захватывающая волна Захватывающая волна Захватывающая волна Захватывающая волна Захватывающая волна Захватывающая волна Захватывающая волна Захватывающая волна
Этап на ICUEE 2019
1 октября 2019 года Оборудование
Вакуумный экскаватор
Vermeer XR2 первым отделил жидкости и твердые частицы
1 октября 2019 года
Оборудование
Vermeer представляет вакуумный экскаватор XR2
1 октября 2019 года
,
Вакуумные Экскаваторные системы на прокат

Известно, что вакуумные раскопки, также называемые гидроразрывом или неразрушающим копанием, являются наиболее безопасным решением для обнаружения подземных коммуникаций, таких как телекоммуникационные и электрические кабели, газопроводы, водопроводы и даже корни деревьев. Наши вакуумные экскаваторные системы используют струю воды под высоким давлением через трубку, чтобы безопасно копать ямы глубиной до 2 метров и диаметром 6,5 дюйма одним человеком.Более глубокие отверстия можно безопасно выкопать с помощью дополнительной всасывающей трубы и удлиненного водяного пистолета высокого давления, чтобы помочь разрушить почву и удалить ее с помощью вакуумной системы большого объема.
Безопасно выкопать вокруг труб и кабелей

Используя вакуумную экскаваторную систему, вы исключите риск повреждения подземных коммуникаций, а также риск травмировать свой экипаж во время работы. Вакуумные раскопки — это самая быстрая техника, чтобы вырыть прямые ямы и траншеи без беспорядка.
Самые дешевые вакуумные экскаваторные системы на прокат в АВСТРАЛИИ
Вакуумные экскаваторы, гидроэкскаваторы или самосвалы / вакуумные грузовики от NO DIG Equipment можно взять напрокат по самой низкой цене в Австралии. Наши вакуумные экскаваторы поставляются с дизельными или бензиновыми компрессорами и оснащены всасывающими шлангами 3 или 4 дюйма и встроенными водяными насосами высокого давления для гидроразрыва.

Арендуйте вакуумный экскаватор сегодня и найдите безопасные подземные коммуникации.Наши машины начинаются с небольшого вакуумного экскаватора на 500 л, установленного на прицепе, который идеально подходит для установки на ямы и для обслуживания, до вакуумного экскаватора на грузовике 4500 л с мощным вакуумным агрегатом на 850 куб. -экскаваторные работы.
Арендуйте вакуумный грузовик и систему гидроразрыва в году в Сиднее, Мельбурне, Дарвине и Перте. Появилось больше компаний по аренде вакуумных экскаваторов.
,
Вакуумные экскаваторы | Всасывающие экскаваторы
Tutex предлагает широкий спектр вакуумных экскаваторов для различных областей применения.
Мы работаем вместе с несколькими различными производителями из США и являемся эксклюзивными британскими и европейскими дистрибьюторами для Vac-Con и Vector, двух ведущих мировых производителей вакуумных экскаваторов.
В Tutex мы гордимся своей способностью изготавливать машины в соответствии с вашими требованиями. Например, в стандартной комплектации мы устанавливаем машины американского производства на шасси или прицепы европейской спецификации, адаптируя настройку для автомобилей с левосторонним или правосторонним управлением по мере необходимости.
Настройка вашей машины не проблема; будь то добавление стрелы стрелы, выбор размера вашего мусорного бака или увеличение мощности всасывания, мы можем предоставить сделанный на заказ экскаватор без проблем.
Ассортимент нашей продукции варьируется от небольших Air-Vac, которые приводятся в действие компрессором, до значительно более крупных всасывающих экскаваторов от Vac-Con. Ниже приведена дополнительная информация о каждом из предлагаемых нами отдельных продуктов, и не стесняйтесь сообщить нам, если вы хотите обсудить, как мы можем адаптировать любую из этих машин для ваших конкретных требований.
Мы предлагаем финансирование для всех наших моделей вакуумных экскаваторов. Чтобы узнать больше или получить предложение, свяжитесь с нами сегодня.

Vac-Con X-Cavator
Vac-Con X-Cavator — это наш самый большой и мощный гидравлический экскаватор.
Доступно с 8, 10 или 12-дюймовым пультом дистанционного управления
Выбор мусорного бака объемом 7, 9 или 11 кубометров
Стандартно устанавливается на 26-тонный Iveco Tracker, но может быть установлен на шасси по вашему выбору.
Дополнительный воздушный компрессор Vanair 185cfm
Выбор 3-ступенчатого вентилятора или вентилятора с принудительным смещением
Дополнительная информация

Векторные жесткие диски серии
Серия жестких дисков от Vector Vacuums — наш самый универсальный гидро-вакуумный экскаватор.
Доступен в качестве рамы, на прицепе или даже модульном
. Диапазон машин от 650 до 2000 куб. Футов в минуту.
Дополнительный рычаг стрелы
. Дополнительный компрессор Vanair
.
Дополнительная информация

Вектор VecLoader
Vector VecLoader — это промышленный пылесос, который не нужно удалять с площадки для утилизации отходов.
Выпускается в качестве салазок или на прицепе
Не требуется снимать с площадки для сброса отходов
До 5700 кубических метров в минуту
Вакуум 28 ”Hg
Особенности очистки импульсного струйного фильтра
Дополнительная информация

Vac-Con Промышленный вакуумный погрузчик
Промышленный погрузчик чрезвычайно прост в эксплуатации и обслуживании и хорошо оборудован для использования в жестких условиях для очистки на месте.
Способен восстанавливать влажный или сухой материал при давлении до 28 дюймов ртутного столба и 6100 кубических футов в минуту
Высокоэффективная система фильтрации
Автоматическая система возврата материала
Подходит для использования в более жестких условиях, таких как нефтяные и газовые месторождения, шахты и электростанции
Дополнительная информация

Вектор HXR серии
Серия HXR — самый мощный вакуумный экскаватор Vector
Установка на раме с опцией крюкового погрузчика
Встроенный компрессор 185 куб. Футов в минуту
До 8000 куб. Футов в минуту
6 или 8 в вакуумной трубе
Трехступенчатый вентилятор или воздуходувка PD

Дополнительная информация

Air-Vac
Air-Vac идеально подходит для небольших проектов.Это мобильная, портативная альтернатива большим, дорогим вакуумным грузовикам.
Включает 4,5-метровый вакуумный шланг и 1,5-метровый вакуумный шланг
, работающий на сжатом воздухе
Легкий, легко маневрировать в труднодоступных местах.
Идеально подходит для всех видов корней деревьев.
Дополнительная информация

Вектор Frackvac
FrackVac является более безопасным, экологичным и экономичным вакуумным решением. FrackVac обеспечивает мощность вакуумного грузовика с явными ценовыми преимуществами.
Устанавливается на платформу с трейлером для быстрой и легкой мобилизации
Пылесос может быть выполнен на расстоянии до 200 м имеющиеся рабочие, так как их не нужно убирать с площадки для утилизации отходов
Дополнительная информация
,

Вакуумный экскаватор: Перспективный вид вакуумных грунтозаборных машин – Основные средства

Что такое «вакуумный экскаватор»?

Применение. Увидеть подземные коммуникации

Особенности конструкции вакуумных экскаваторов

Типы «вакуумных экскаваторов»

Конструкция и принцип работы

Технические характеристики

Вакуумные экскаваторы

Как работает вакуумный экскаватор

Сферы применения

Выбор подходящей модели

Производители и их технические решения

Вакуумные экскаваторы – Основные средства

Как работает вакуумный экскаватор

Сферы применения

Выбор подходящей модели

Производители и их технические решения

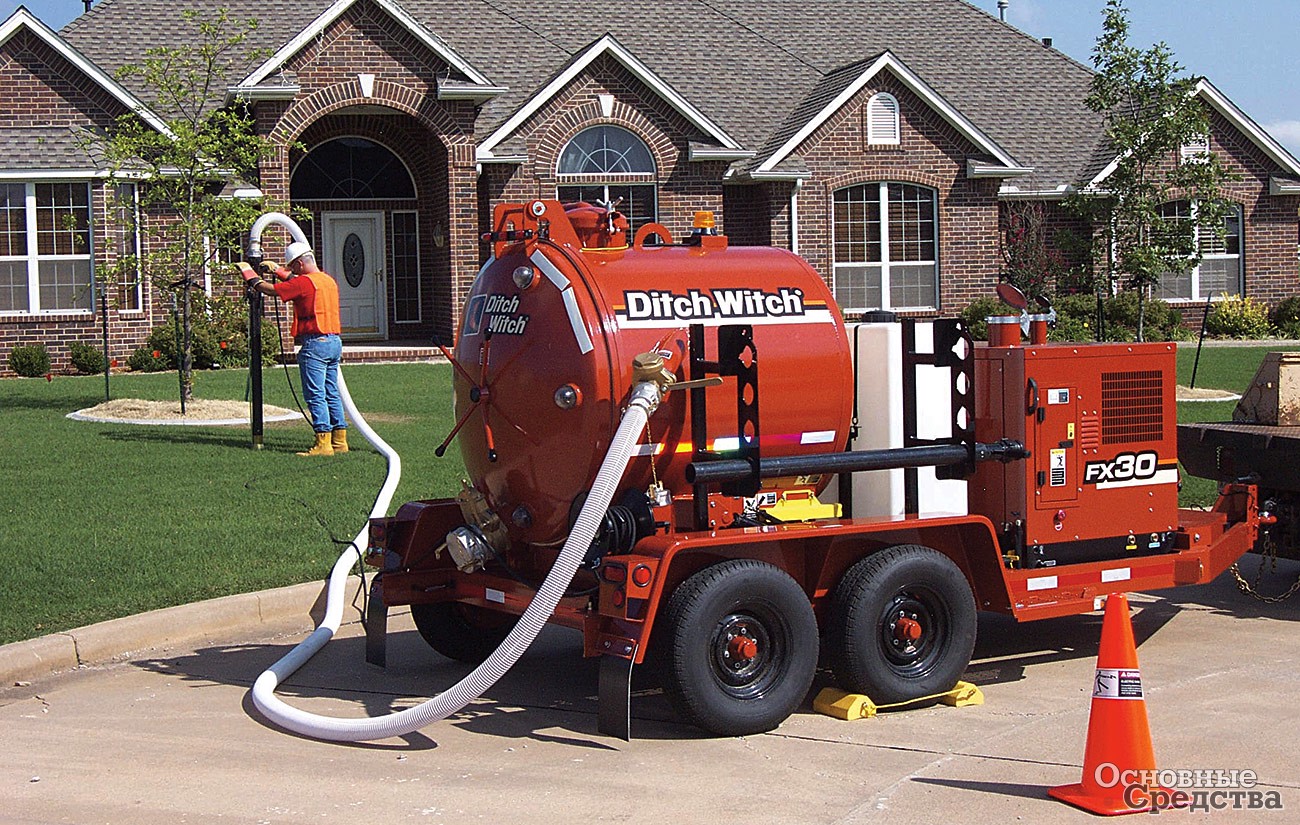

Вакуумный экскаватор HX30G

[PODCAST] Vermeer Kayla Breja Talks XR2 Открытие

Vermeer Executives Talk XR2 Вакуумный экскаватор и восстановление после Торнадо

Этап на ICUEE 2019

Vermeer XR2 первым отделил жидкости и твердые частицы

Vermeer представляет вакуумный экскаватор XR2

Вакуумные Экскаваторные системы на прокат

Безопасно выкопать вокруг труб и кабелей

Самые дешевые вакуумные экскаваторные системы на прокат в АВСТРАЛИИ

Вакуумные экскаваторы | Всасывающие экскаваторы

Vac-Con X-Cavator

Векторные жесткие диски серии

Вектор VecLoader

Vac-Con Промышленный вакуумный погрузчик

Вектор HXR серии

Air-Vac

Вектор Frackvac

Добавить комментарий Отменить ответ
