Как устранить ошибку f36 на газовом котле Vaillant (Вайлант)

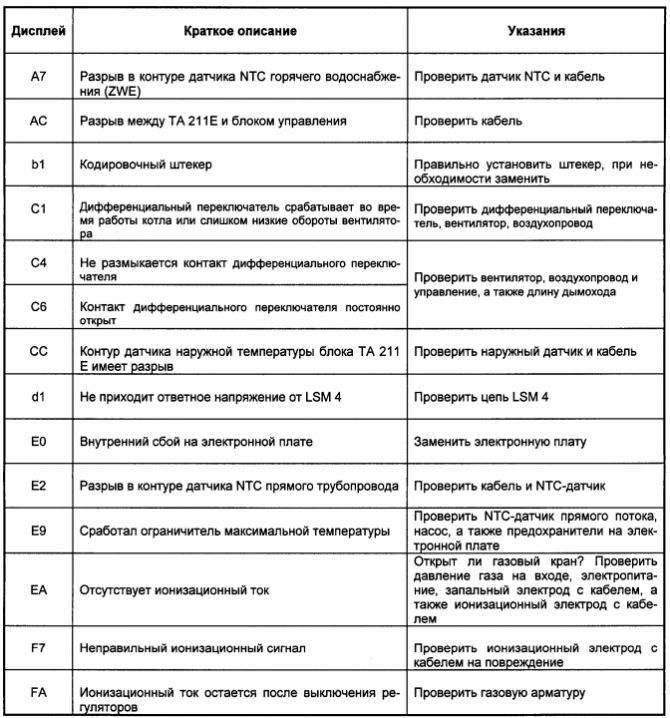

Таблица с кодами неисправностей в инструкции на отопительный агрегат дает немного полезной информации – не объясняет порядок действий пользователя. Ошибка f36 характерна для котлов Вайлант серии Atmo, и устраняться должна незамедлительно. Что делать при появлении на дисплее такой символики, рассказывается в статье.
РасшифровкаТрактовать ошибку f36 следует так: нарушение тяги: падает или канал полностью заблокирован. Температура отводимых газов резко повышается, что фиксируется датчиком, контролирующим дымоход. На электронную плату подается соответствующий сигнал, вырабатывается код 36, отопительный агрегат останавливается.

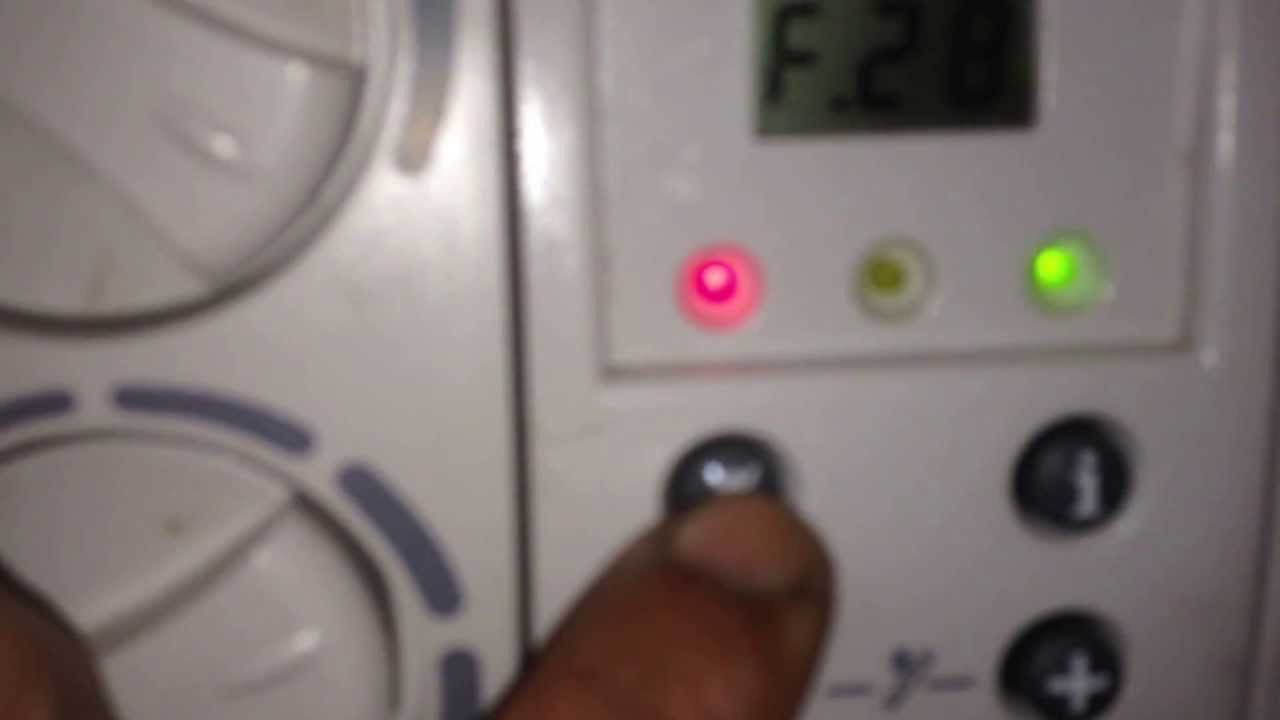

Отображается ошибка F36 на котел VaillantСитуации, при которых атмосферный котел Вайлант показывает ошибку f36, разные: первичный запуск, при смене погоды, только в вечерние часы. В статье рассмотрены все вероятные причины неполадки – пользователь обязательно найдет решение проблемы.
Импортное котельное оборудование реагирует на нестабильность питающего напряжения. Скачки, перекосы фаз, повышенное (пониженное) значение Uc приводят к сбоям в электронной схеме, появляются ложные ошибки. Прежде чем начинать поиск причины кода неисправности, нужно выполнить перезапуск котла Вайлант. В зависимости от модификации нажатием кнопки Reset, «Сеть», «Вкл/выкл». Если появление символа f36 связано с проблемами в эн/снабжении, ошибка уберется.
Сбросьте ошибку F36 на панели управления котлом VaillantСоветИсключить вероятность высвечивания ложных кодов помогает ИБП. Включение котла Вайлант в домовую сеть через блок гарантирует стабильную работу агрегата даже при неполадках на ЛЭП, резервного источника питания. Автономность обеспечивается аккумуляторами (встроенными или внешними присоединяемыми).
Схема подключения резервного питания к котлу ВайлантУстановите ИБПЧто вызывает аварийную остановкуДымоход- Засорение канала, блокировка – с этим часто связана ошибка f36 котла Вайлант.
Лед на внутренних стенках и оголовке, слой пыли, мусор, паутина на решетке фильтра – тяга снижается, отопительный агрегат блокируется по сигналу аварии. - Неграмотный проект, нарушения правил монтажа. Производитель дает исчерпывающие рекомендации по обустройству дымохода для котла Вайлант: сечение трубы, длина трассы и вертикального участка, возвышение над кровлей, уклон и ряд иных. Несоответствие одного из параметров негативно отражается на тяге, инициирует блокировку работы агрегата с ошибкой f36. В процессе эксплуатации просчеты проявляются при смене направления ветра, сильных порывах (опрокидывание тяги – котел «задувает»), осадках (жидкость переливается из системы водостока в трубу дымохода).
- В канале не установлен конденсатосборник или неправильно выбрано место для накопителя.
- Вытяжка рассчитывается исходя из характеристик отопительного агрегата, мощности. Собственники, подключающие с целью экономии Вайлант к дымоходу, ранее смонтированному для другого котла, часто сталкиваются с ошибкой f36. О возможных неполадках предупреждает и производитель – только воздухопровод/газоотвод торговой марки Vaillant (инструкция, раздел 5.5).
Лед на внутренних стенках и оголовке, слой пыли, мусор, паутина на решетке фильтра – тяга снижается, отопительный агрегат блокируется по сигналу аварии.
О возможных неполадках предупреждает и производитель – только воздухопровод/газоотвод торговой марки Vaillant (инструкция, раздел 5.5). - Нарушение герметичности. Ненадежные стыки колен, подсос воздуха ухудшают тягу.
- Повреждение (отсутствие) термоизоляции. Падение температуры снижает скорость протока летучих продуктов горения по каналу – причина ошибки f36. Убирается утеплением дымохода.
- В интернете много рекомендаций по решению проблемы с кодом 36 котла Вайлант. Одни полезные, а некоторые попросту вредные. Кое-кто из «знатоков» подсказывает, как убрать ошибку f36: заменить термодатчик с пределом срабатывания t = 65 0С аналогичным прибором, рассчитанным на 95 (значения температуры указывается на корпусе). Непрофессиональное вмешательство в конструкцию котла Вайлант запрещено! Речь идет об отведении из помещения угарного газа. К чему приводит его накопление в комнате из-за задержки срабатывания термостата, объяснять не нужно.
- Снижение тяги атмосферного котла вызывается работающим поблизости от него вытяжным устройством. Технические средства этой категории использовать рядом с агрегатами серии Atmo запрещается.
К чему приводит его накопление в комнате из-за задержки срабатывания термостата, объяснять не нужно.В инструкции изложены требования к помещению и креплению Вайлант. Непрофессиональная установка котла вызывает ошибку f36.
Причины- Несоответствие габаритов комнаты мощности Vaillant.
- Повышенная температура в помещении.
- Недостаточная естественная вентиляция. Убедиться несложно распахиванием оконных, дверных створок. Дополнительный приток воздуха уберет ошибку f36.
- Неправильный выбор места. Малый интервал между котлом Вайлант и поверхностями (стенами, полом, потолком), бытовыми приборами, выделяющими тепловую энергию (газовая плита) приводит к перегреву конструктивных элементов. Минимальные расстояния указаны в руководстве. Если не выдержаны, создаются условия для срабатывания термодатчика, высвечивается ошибка f36.
Минимальные расстояния указаны в руководстве. Если не выдержаны, создаются условия для срабатывания термодатчика, высвечивается ошибка f36.Слой пыли на корпусе прибора, в межреберном пространстве препятствует поступлению воздуха в котел Вайлант из комнаты. Падает тяга, аварийная остановка с ошибкой f36. Убирается чисткой камеры сгорания и поверхности теплообменника.
Снижение скорости циркуляцииПроблема с датчикомО неисправности прибора (AtmoGuard) информируют другие ошибки, но «поведение» электроники непредсказуемо: всякое бывает. Код 36 вызывается поломкой или неверным срабатыванием датчика тяги. В котлах Вайлант система контроля дымохода устроена «хитро». Отличие от отопительных установок других производителей в том, что за отводом летучих продуктов горения следят 2 сенсора. Их выверенное расположение в канале гарантирует быструю реакцию на малейшее изменение потока.
Датчик тяги котла VaillantЗаменим датчик тягиОдна часть датчика (сенсор) контролирует отходящие в дымоход газы, другая (внешняя) – проникновение их в комнату.
Если такое наблюдается, электроника через две минуты отключает подачу «голубого топлива» к горелке. Спустя 15–20 мин (когда сенсор остынет) котел Вайлант автоматически вступает в работу. Блокировка отопительного агрегата с выдачей ошибки f36 происходит при условии, что такая ситуация повторяется еще 2 раза.
В инструкции нет рекомендации по «глубокому» тестированию датчика. Описана лишь методика проверки на срабатывание: перекрыть дымоход, пустить котел Вайлант. Далее наблюдать за действиями электроники: аварийное отключение (2 мин), повторный розжиг (15–20).
Как поступить- Проверить состояние сигнальных линий. Отключить котел Вайлант от сети, снять кожух, удалить пыль, скопившуюся в верхней части установки (в районе стабилизатора тяги).
Осмотром оценить целостность проводов, отсутствие замыканий, оплавления изоляции, обрывов, конденсата. Любой дефект (недостаток) – причина ошибки f36.
- Протестировать чувствительные элементы на пригодность. С помощью мультиметра получится определить внутренний обрыв (сопротивление = ∞) или замыкание, пробой (= 0). Ошибка f36 становится и результатом несоответствия характеристик датчика: прибор находится в зоне высоких температур, и они со временем «плывут». Самостоятельно отклонения значений не выявить: нужна таблица зависимости R от t0 и электронный термометр.
Электронная плата – «мозг» Вайлант, управляющий его функционированием. Диагностика проводится на стенде имитацией разных режимов. Искусственным созданием нештатных ситуаций определяется работоспособность, реакция схем защиты котла. Самостоятельно у пользователя получится сделать не многое: возможности ограничены.
Плата управления котлом VaillantПлата управления Как поступитьОсмотреть плату на выявление причины ошибки f36.
- Конденсат. Если котел Вайлант смонтирован в неотапливаемом, сыром помещении, вместе с воздухом в него проникают микроскопические капельки влаги. Постепенно накапливаясь на поверхности, в разъемах, вызывают КЗ и коды неисправностей.
- Обрывы, замыкания сигнальных линий, ненадежные контакты.
- Повреждения дорожек, деталей, темные пятна на панели (следы термических воздействий) – причины ошибки f36.
- Пыль. Собираясь на поверхности, слой вбирает влагу, становится проводником тока. Пренебрежение рекомендациями производителя котла Вайлант по периодичности ТО, небрежное выполнение технологических операций приводит к ошибке f36. Для агрегатов серии Atmo пыль – «больной» вопрос. Такие модели нуждаются в регулярной чистке. Часто код 36 снимается после удаления грязи с электронной платы.
Если принятыми мерами ошибка f36 не убирается, обращаться в авторизованную сервисную организацию, указав год выпуска, тип котла Вайлант.
СоветЦелесообразно заключить договор на годовое обслуживание.
За котлом закрепляется мастер, и личный контакт даст возможность связаться с ним в любое время. При возникновении проблемы с агрегатом профессиональной консультации бывает достаточно для самостоятельного устранения ошибки.
Поделитесь опытом
Если у вас есть опыт в исправлении ошибки F36 в газовом котле
Vaillant — пишите в комментариях к этой статье, мы постараемся рассмотреть ваш вариант и подробно разобрать его в данной или одной из следующих статей. Можете так же присылать фото и видео с комментариями и описанием.
Статья помогла? Сэкономил? Помоги развитию проекта прямо сейчас.
Понравилась статья? Репост будут лучшей благодарностью.
Как следует устранять на газовом котле Вайлант ошибку F36
КОТЛЫ ДЛЯ ОТОПЛЕНИЯ ЗАГОРОДНЫХ ДОМОВ
Устройство, сервис, эксплуатация
___________________________________________________________________________
Двухконтурный котел Вайлант высвечивает
ошибку с кодом F36, далее тухнет.
Если же сможет включиться, то начинает
работать нерегулярно. Иной раз включится и работает полчаса, час или не
больше 10 минут, но преимущественно совсем не проводит запуск,
перезагрузка помогает редко. Каким образом исправить данную
неисправность?
Ошибка с кодом F36: Неудовлетворительная тяга. Для корректного и бесперебойного функционирования прибора надо обеспечить тягу для вывода продуктов сгорания, чтобы они не попали в помещение. За этим следит автоматика, и если возникают некоторые проблемы, сработает датчик по тяге, и агрегат блокируется. Основные причины, предшествующие отсутствию тяги: зауженный диаметр дымохода неправильный монтаж, загрязнение, лед на стенках. Сокращение размеров дымоотводящего канала может служить причиной недостатка тяги.
Дымоотводящие трубы слишком длинные
Рекомендуется внимательно прочитать инструкцию по монтажу котла и
соблюдать все необходимые требования. Очень длинный горизонтальный отвод
трубы дымохода может привести к отсутствию необходимой тяги.
Поломка
пневмореле-датчика тяги — Если создать в подводящей трубке разряжение,
то будет заметен слабый щелчок. Отсутствует контакт между электронной
платой и датчиком тяги, присутствует конденсат, а также плохое
присоединение трубок к пневмореле. Вентилятор имеет неисправность —
Произошел засор крыльчатки вентилятора. На вале вентилятора нет смазки,
соответственно он не может развить необходимые обороты. Нарушен контакт
между вентилятором и платой управления.
___________________________________________________________________________
