Котлы Vaillant и Protherm | Частые ошибки | Причины и способы устранения
У газовых котлов Protherm и Vaillant ошибки, которые выводятся на дисплей, делятся на три группы – d.**, S.** и F.**, где звёздочкой обозначаются цифры:
- коды диагностики, d.00-d.99;

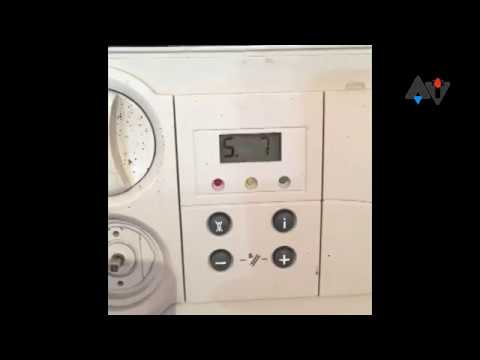

- коды состояния, S.00-S.109;
- коды ошибок, F.00-F.89.
При включении котла одновременно включается система самодиагностики и при возникновении неисправности ошибка появится на дисплее. Перечень ошибок приведён в инструкции к монтажу для конкретного котла.
Коды ошибок F имеют приоритет над всеми остальными, при возникновении нескольких ошибок, на экране дисплея котла соответствующие коды высвечиваются поочерёдно, с задержкой на 2 секунды. После устранения ошибки нужно нажать кнопку снятия сбоя, а если ошибка повторяется – обращаться в сервисную службу.
Ошибки котлов Protherm и Vaillant и способы их устранения
Брендами Protherm и Vaillant владеет одна корпорация Vaillant Group, соответственно, в программном обеспечении, командах управления и обозначении кодов ошибок очень много общего.
- F 00: неполадка датчика температуры линии подачи. Нет контакта штекера и с электронной платой, обрыв кабеля, неисправность датчика.
- F 01: обрыв или неисправность датчика обратной температуры. Отсутствие контакта штекера и электронной платы, обрыв кабеля, неисправность датчика.
- F 02: Неисправен датчик температуры котла. Вероятные причины – неплотно вставлен штекер, обрыв кабеля, сопротивление датчика отличается от паспортных данных.
- F 03: Перегрев котла. Засорение фильтров, циркуляционного насоса, накипь на теплообменнике.
- F 04: Неисправность датчика бойлера. Обрыв цепи, потеря контакта, выход из строя датчика.
- F 05: Ошибка только для котла Vaillant atmo – нет связи с внешним датчиком температуры. Обрыв, выход датчика из строя, потеря контакта.
- F 06 (Vaillant): Обрыв провода внутреннего датчика отходящих газов.
Неверное подключение, потеря контакта, поломка датчика.
- F 06 (Protherm): Неисправность дифференциального реле или вентилятора, термостата дымовых газов.
- F 07: Котёл не распознаёт сигналы со входа. Проверка правильности подключения разъёмов питания и интерфейсных кабелей.
- F 08: Неисправность газового клапана. Проверка разъёма, сопротивления катушки клапана на разрыв и короткое замыкание (КЗ).
- F 09: Потеря пользовательских настроек. Проверка сервисных настроек – мощности, выбег насоса и т.п.
- F 10 / F13: КЗ датчиков температуры линии подачи/обратки/накопителя/накопителя горячей воды. Проверка и замена жгутов.
- F 14 / F 19: КЗ датчиков коллектора/отработанных газов/тяги/обратной линии из солнечного коллектора/заземления бойлера/вытяжки. Проверка датчика, соединений, целостности жгута.
- F 20: Ошибка F 20 общая для Protherm и Vaillant означает перегрев котла. Неисправность датчика, воздух в теплообменнике, ненадёжный контакт жгута по массе.
- F 22: Низкий уровень воды. Отсутствие или недостаток воды, поломка датчика давления воды, потеря контакта, низкое давление воды в подающей линии.
- F 23: Отключение котла из-за значительного перепада температуры. Блокировка насоса, воздух в системе, неправильное подключение датчиков подающей и обратной линии.
- F 24: Быстрый рост температуры. Блокировка насоса, воздух в системе, неправильная установка гравитационного клапана.
- F 25: Высокая температура отходящих газов. Потеря контакта соответствующего датчика.
- F 26: Неисправность шагового двигателя газового клапана. Проверка двигателя, разъёма подключения.
- F 27: Обнаружение пламени при закрытом газовом клапане. Ошибка F 27 для котлов Vaillant и Protherm означает сбой в блоке контроля пламени или неисправность газового клапана при распознавания наличия пламени.

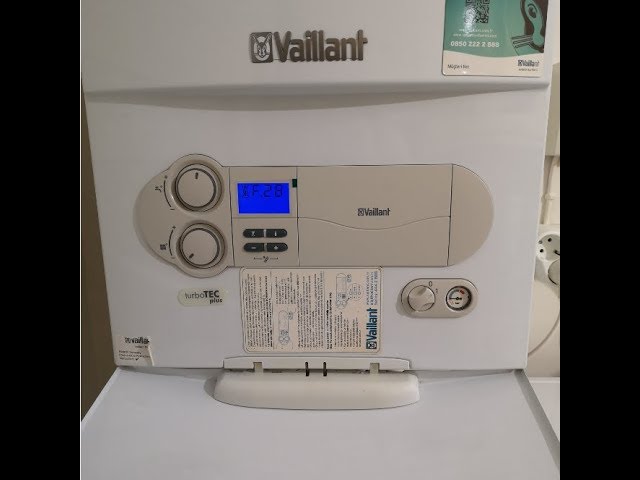

- F 28: Неудачный розжиг. Неисправность магистрали, низкое давление газа, наличие в нём воздуха, неисправность газовой арматуры, загрязнение электродов.
- F 29: Неудачный повторный розжиг. Проблема с газоснабжением, неисправность газовой арматуры, загрязнение электродов.
- F 30: Датчик температуры не показывает изменений. Обрыв кабеля, потеря соединения в штекере, неисправность датчика.
- F 31: КЗ датчика температуры.
- F 32: Несоответствие оборотов вентилятора допустимым значениям. Неправильное подключение вентилятора, ошибки блока электроники.
- F 33: Реле давление не включается. Загрязнение горелки, фильтра приточного воздуха.
- F 34: Реле давления не выключается. Конденсат в измерительной трубке.
- F 35: Ошибка системы дымоудаления.
- F 36: Слабая тяга. Перекрыть подачу газа, открыть вентиляцию, прочистить дымоход.
- F 37: Число оборотов вентилятора отклоняется от эксплуатационных. Ошибка электроники, неисправность или загрязнение вентилятора.
- F 38: Неисправность вентилятора.
- F 39: Ошибка работы системы автодиагностики.
Сбой или неисправность электроники.
- F 42 / F 43: Короткое замыкание/обрыв кодирующего сопротивления.
- F 49: Ошибка шины eBUS. Неисправность заземления, КЗ, перегрузка, низкое напряжение.
- F 50: Неисправность реле давления выходящих газов. Блокирование дымохода (лёд, конденсат) блокирование сифона и отвода конденсата.
- F 60 / F 61: Ошибка газовой арматуры из-за сбоя блока электроники.
- F 62: Ошибка газовой арматуры, задержка отключения. Нарушение герметичности, сбой блока электроники.
- F 63: Ошибка EEPROM, в котлах Протерм и Вайланд ошибка F 63гоаорит о неисправном блоке электроники.
- F 64: Ошибка электроники – неисправность блока управления, КЗ датчиков линий теплоносителя.
- F 65: Сильный нагрев блока электроники при работе.
- F 67: Недостоверный сигнал пламени блока из-за её неисправности.
- F 68: Нестабильное пламя из-за воздуха в газе, низкого давления в магистрали, обрыва в цепи ионизации.
- F 70: Недействительный код изделия. Система не опознаёт дисплей и электронную плату из-за замены комплектующих.
- F 71: Ошибка датчика температуры подающей/обратной линии. Неверная установка датчика, неисправность.
- F 72: Постоянные значения датчика давления воды и температуры обратки. Неисправность датчиков, обрыв провода
- F 73: Нет сигнала с датчика давление воды или его КЗ. Обрыв, КЗ, неисправность датчика.
- F 74: Ошибка электрической части датчика давления воды. Замыкание сигнального провода, внутренний сбой датчика.
- F 75: Ошибка датчика давления. Неисправность реле давления.
- F 76: Неисправность теплового предохранителя в первичном теплообменнике. Нарушение обратной связи газовой арматуры и теплового предохранителя.
- F 77: Неисправность клапана отходящих газов, появление конденсата или дыма.
- F 78: Нет сигнала датчика на выходе горячей воды внешнего регулятора.
- F 80: КЗ сенсора вторичного радиатора.
- F 81: Ошибка загрузочного насоса. Воздух в насосе, повреждение датчика, крыльчатки, засорение теплообменника.
- F 83: Нет изменения температуры в линии подачи и обратки при пуске котла. Мало теплоносителя, неправильная установка датчика, КЗ.
- F 84 / F 85: Ошибка датчиков температуры подающей и обратной линии. Неправильная установка, отсутствие контакта.
- F 86: Нет контакта напольного отопления. Отсоединение разъёма, неисправность датчика.
- F 87: Неправильное подключение или замыкание электродов.
- F 88: Ошибка газовой арматуры. КЗ в сигнальной линии, газовая арматура подключена неправильно или не подключена.
- F 89: Ошибка насоса. КЗ в сигнальной линии, насос подключён неправильно или не подключён совсем.
Коды ошибок d, S и F

Ремонт газовых котлов Vaillant в Саратове

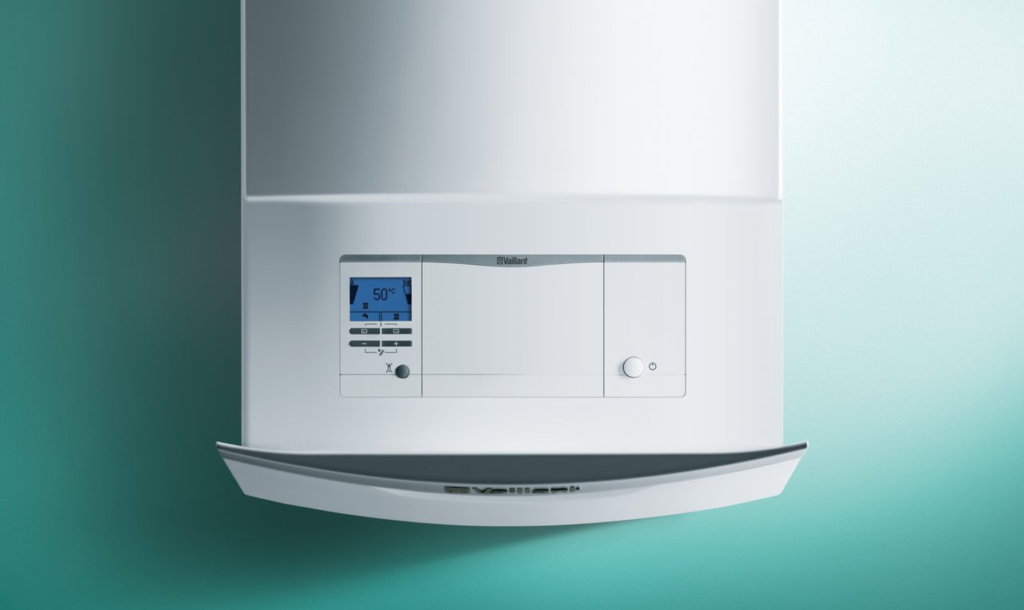

Газовые котлы Vaillant выпускаются немецкой фирмой и их ассортимент достаточно велик. Данные котлы, со сложной инженерной конструкцией, требуют профессиональной установки и подключения. Поэтому устанавливать и настраивать оборудование, а также производить ремонт газовых котлов «Вайлант» необходимо доверить квалифицированным специалистам.
В модельном ряде котлов «Вайлант» выделяют одноконтурные и двухконтурные. Самыми распространенными являются двухконтурные газовые котлы, которые обогревают помещение и обеспечивают горячее водоснабжение. Любые котлы Vaillant очень надежные и долговечные, но для поддержания их работы необходимо проводить регулярное техническое обслуживание.
Но, несмотря на высокое немецкое качество, котлы «Вайлант» всё же могут сломаться. Если в работе котла Vaillant возник какой-либо сбой, то оборудование сообщит об этом с помощью включения красной лампочки и вывода на дисплей буквенно-цифрового кода.
Распространенные неисправности в работе газового котла Vaillant
Ошибка F0 и F1 – неисправность в датчике температуры. Проблема может возникнуть как из-за самого датчика, так и из-за кабеля подключения.
Ошибка F20 – защита от перегрева. Котел может не отключаться из-за плохого подключения или поломки датчика температуры подачи.
Ошибка F22 – отсутствие воды или нехватка воды в устройстве. Необходимо проверить водяной насос, а также качество соединения кабеля насоса с датчиком давления воды. При необходимости их нужно заменить.
Ошибка F28 – газовый котел не запускается из-за блокировки розжига. Причин этому много – низкий уровень давления газа, газ не подается из-за поломки редуктора давления газа, перенасыщение газа воздухом, закрыт газовый клапан, неисправен трансформатор розжига, нагар на электродном датчике, прорыв кабеля или неисправность платы управления.
Ошибка F29 – гаснет пламя горелки. Такая ошибка может возникнуть из-за сбоев с подачей газа в системе, проблем с розжигом или газовым клапаном. Необходимо проверить давление газа и достаточность воздуха для нормального горения топлива.
Ошибка F36 – продукты горения выходят наружу. Неисправность может возникнуть вследствие плохой вентиляции в помещении или плохой тяги в дымоходе.
Ошибка F65 – перегрев блока электроники. Ошибка возникает или из-за неисправности самого блока или из-за слишком высокой температуры в помещении.
Ошибка F75 – не поднимается давление при работающем насосе котла. Неисправность может возникнуть из-за поломки насоса или датчика давления воды, недостаточного давления воды, попадания в систему воздуха или неправильно подключен расширительный бак.
Чтобы избежать таких неполадок с котлом «Вайлант» нужно своевременно делать профилактику. А также соблюдать инструкцию по эксплуатации данного оборудования. Не стоит самостоятельно заниматься настройкой и проверкой оборудования, поскольку можно повредить газовый котел и нанести вред себе и окружающим.
Для исправления всех ошибок и разрешения проблем с неполадками в работе газового котла, а также для ремонта газовых котлов Vaillant обращайтесь к нашим квалифицированным специалистам, которые в удобное для вас время и в минимальные сроки восстановят работу вашего оборудования.
Errore Vaillant F29: технические указания для помощи
800 135 853

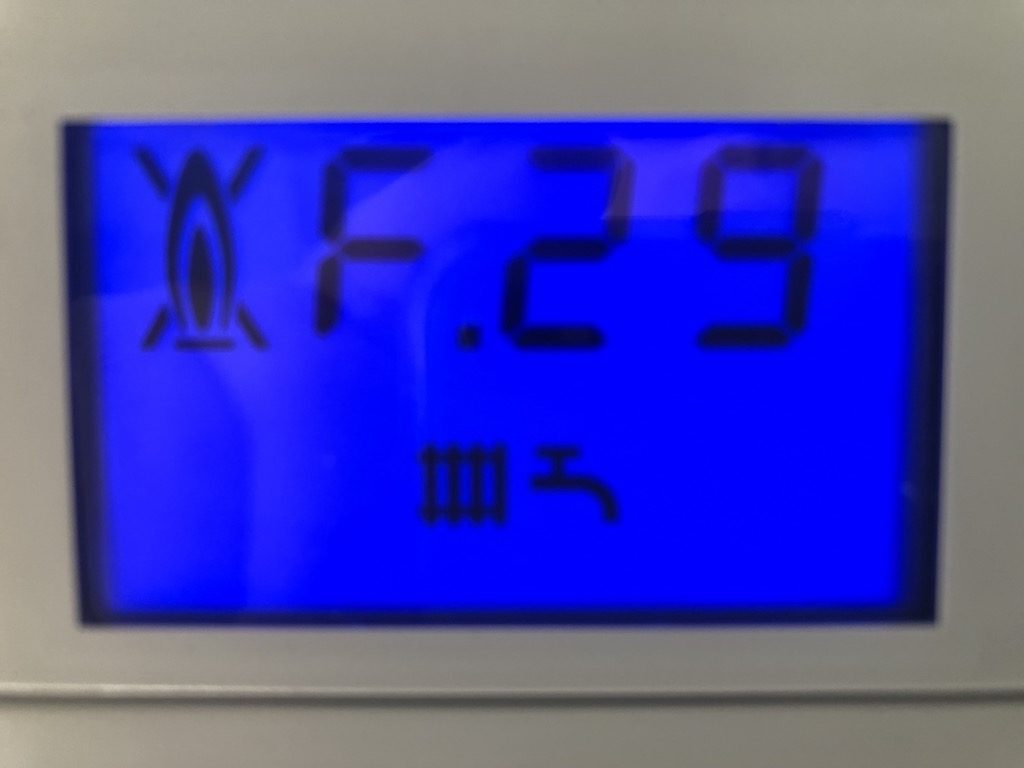

Vaillant F29
Lo scorso anno ben 259 Interventi di Assistance sono stati eseguiti dai nostri technici su errore Vaillant F29 . Le caldaie con Diagnostica forniscono all’utente questo codice che, per esperienza e conoscenza approfondita, vi descriviamo , причина e possibili soluzioni anche con l’aiuto del nostro esperto Daniele.
Ошибка Vaillant F29: причина e consigli
L’Esistenza dell’elettronica è ormai fundamentale per l’utente che dispone di una caldaia domestica. Vaillant ha una gamma evoluta dove una «autodiagnosi» comunica codici di errore per indicare gli stati di errore e anomalie. F29 является кодом, который идентифицирует устройство, определяющее его функциональность; inoltre, la caldaia non riesce a ripartire . Insieme a Daniele abbiamo preso in esame quattro diversi modelli Vaillant, tra i più diffusi sul mercato, analizzando, вызывает и fornendo indicazioni techniche per risolvere, con l’auto di un esperto, l’errore Vaillant F29.
Ошибка F29 Vaillant Ecoinwall
Индикация кода? Esattamente разнообразных условий, которые не допускают alla Ecoinwall ди rippartire quali assenza ди газа или давления недостаточно, натяжения elettrica недостаточно, проблемы с livello della ionizzazione (свечи, alimentazione elettrica, presenzione diapper 90’36 mentre) aria nella tubatura che porta il gas al corpo
bruciatore, guasto nel sensore di rilevamento della fiamma o corrente di ionizzazione non
abbastanza alta.L’utente potrebbe tenare il reset della caldaia premendo il tasto ON\OFF della stessa, altrimenti il consiglio è quello è di non improvvisare altre azione, bensì di Risvere un tecnico che possa eseguire verifiche su gruppo gas, candelette, trasformatore , вальвола газ.
Errore F29 Vaillant EcoTec plus
Автодиагностика EcoTec, подтверждающая, что «ошибка в функционировании» соответствует всем невозможным генераторам , которые были проверены, если необходимо остановить импровизацию. Occorre che sia verificata con precisione il livello sia dell’alimentazione di газ che l’alimentazione eletrica. Inoltre bisogna verificare che non sistia determinando un rientro dei gas combusti, oppure che non vi siano Problemi Elettrici su trasformatore o sonde dis sicurezza collegate con il gruppo gas.
Errore F29 Vaillant Atmoblock
Confermiamo che anche su questo scaldacqua il code F29 indica che la fiamma si è è è è durante durante il servizio e che tutti i tenativi di accensione non sono andati a buon fine. Su questo modello le possibili вызывает sono per lo più delimitate intorno al Circuito Gas , magari a causa di scarsa pressione o di presenza di aria , e a livello delle componenti elettroniche che gestiscono l’avvio caldaia: intramo il trasformatore, le candelette, la scheda elettronica terra, la messada a ia стесса.
Errore F29 Vaillant Ecoblock
Для этой модели Daniele, il nostro esperto, conferma le medesime indicazioni appena fornite for la Ecoblock. Un errore F29 alla caldaia Vaillant Ecoblock è недостаточное питание газа o a guasti elettrici che interessano alimentazione e accensione della caldaia.
Consigli per risolvere l’Errore F29
Chi non fosse un technico o comunque non detenesse nozioni abbastanza avanzate sul funzionamento di una caldaia a gas è vivamente sconsigliato dall’intervenire in qualsiasi modo. Una caldaia brucia gas, combustibile che può intossicare o anche causare scoppi, per cui solo gli esperti dovrebbero Agire for fornire una diagnosi precisa. Rivolgetevi al vostro Centro Assistenza di fiducia, oppure Richiedeteci Assenza Caldaie Vaillant per Ricevere Uno dei Nostri Technici Presso il vostro domicilio su Roma для решения окончательного решения всех ошибок F29.
Se il guasto persiste affidati ad un nostro esperto
800 135 853
Потребительские интересы, а также:
800 135 853
chiama per supporto mirato
Potrebbero interessarti
Vi spieghiamo qual’è il nesso tra un guasto alla valvola a tre atmosfere della caldaia e la pressione che scende nella vostra Vaillant. Traendo spunto dalla diagnosi eseguita presso un nostro cliente
Leggi tutto
Anche Problemi ad una delle componenti elettronicche causa il blocco della caldaia. Proprio come è Successo nel caso del cliente proprietario di una Technoblock
Leggi tutto
Una caldaia che non product acqua calda praticamente non assolve alla sua funzione mainle. Insieme ad un nostro esperto spieghiamo alcune possibili call for fornire uno spunto utile alla risoluzione del Problema
Leggi tutto
Scambiatore intasato di calcare e forato perde acqua causando il calo di pressione della caldaia. Il caso del nostro cliente, proprietario di una Vaillant Ecoblock insegna.
Leggi tutto
Sai perchè la caldaia Vaillant non parte? L’aiuto dato dai nostri esperti ci ha permesso di descrivere alcune possibili, причина del blocco caldaia. Il consiglio semper valido, di fronte a problemi cosi seri, è di richiedere l’assistenza a domicilio
Leggi tutto
Questo specialo caso ha visto la concomitanza di due Problematiche Differentche il tecnico ci ha descritto e aiutato a spiegarvi. Si tratta di spunti utili a capire come or orientarsi
Легги все
Карика альтри
Ошибка F29, sus causas y soluciones
sus causas y soluciones
El calentado Vaillant es uno de los merc fiables. Gracias a la combinación de un diseño Elegante, compacto y robusto, una interfaz amistosa con el usuario, una amplia gama de precios, y technologías modulantes que ayudan a Horrar combustible sin menoscabo del confort, los equipos Vaillant se cuentan entre los maines del mercado del agua caliente sanitaria (ACS), в результате чего muy adecuados para cumplir con las nuevas normativas de reducción drástica de las emisiones contaminantes. ¿Pero Qué hacer cuando el календарь Vaillant да ошибка F29 ? Síguenos a lo largo de este artículo, y podrás conocer todos los detalles acerca de qué significa el error F29 en el calentador Vaillant, así como sus soluciones.
Como bien sabe todo aquel que tenga un calentador o caldera en casa, las anomalías o fallos en los equipos de calefacción y ACS se codifican (casi siempre el código se basa en una letra más un número) y se muestran en el display дель Эквипо, местный куаль себе комплемента кон ип listado де errores comunes y sus soluciones posibles, дие эль фабриканте дель экиппо aporta Hacia эль окончательный дель ручной де USO.
Cada empresa puede usar una nomenclatura distinta. En el caso de Vaillant, los códigos de error se señalizan en el display usando una F con un número. Como en el caso de otras marcas, el manual Vaillant para quemador distingue entre los errores que, en principio, pueden ser resueltos por el usuario, y errores para los que tendrá que recurrir a asistencia técnica.
El error F29 es de los que el usuario puede resolver, hasta cierto punto. Significa que, no durante el encendido sino durante el funcionamiento, por algún motivo el suministro de gas ha quedado interrumpido de manera total (o tal vez solo parcialmente, como veremos). También en sentido General puede haber presencia de aire en el Conducto Que trae el suministro de gas.
Finalmente, hay algunas manifestaciones del error F29 que son más casuísticas (сведенный к ciertos modelos de Vaillant) y que veremos más adelante. Pero estas que acabamos de ver son las causas más generales del error F29. Veámoslas ahora кон Detalle у кон сус soluciones.
Distintas causas de fallo en el suministro de gas Como ya vimos, el error F29 tiene que ver con que el gas no llegue correctamente hasta el calentador o hasta el quemador, y que por tanto la llama piloto o no existsa о море muy pequeña. Pero esto es un enfoque General. Aquí te listamos las formas específicas en Que el suministro de gas puede fallar.
Si la llave de gas se encuentra abierta solo parcialmente y el suministro de gas es insuficiente, esto puede provocar sonidos como de взрывы. En este caso los síntomas serán, además de los sonidos como de взрывы, que la llama piloto se mostrará reducida en tamaño y con color amarillo en vez de azul, y que al abrir un grifo que requiree agua caliente, la llama piloto se reducirá aún más, y el quemador mostrará unas llamas también reducidas en tamaño. Todo este proceso se puede observar a través del visor del calentador.
Решение этих проблем, обнаружение, после полного завершения газа, местное значение, определяющее, как определить направление потока газа, но не в перпендикулярном положении. Де Este modo ла instalación tendra todo эль хвостовой де горючих дие necesita.
Regulador funcionando mal, defuoso o averiado El regulador maneja el paso del gas desde la bombona hacia el quemador. Si эль regulador funciona mal о está averiado, entorpecerá el paso del combustible al calentador, o en ultima instancia le impedirá el paso por completo. Таль Вез море эль Моменто де Sustituir пор Буэнос recambios.
En cualquier caso la solucion más general es garantizar que el suministro de gas llegue al calentador. En caso де Que эль газ море licuado, сено дие sustituir ла bombona де газа vacía пор уна bombona llena. Si hay aire en los Conductos de Gas, es удобный abrir y cerrar varias veces el grifo de agua con el objetivo de purgar el aire de los Conductos de gas.
Другое слово: взрывоопасный случай Si el calentador Vaillant da взрывы, ello puede deberse a una entrada deficiente de gas, o a que el combustible tenga aire. Incluso puede deberse simplemente a Que la suciedad se ha acumulado en exceso en el Circuito de Gas, o Que el mismo está falto de mantenimiento регулярно.
