Ошибки котла Вайлант (f28, f75, f22, f29, f39) и как их исправить

Здесь вы узнаете:

Системы самодиагностики в современных отопительных котлах позволяют оперативно обнаруживать неисправности, оповещая об этом пользователей. Они присутствуют в оборудовании почти всех марок, в том числе от Вайлант. В этом обзоре мы разберём типичные ошибки котлов Вайлант и их числовые обозначения, дадим инструкции по дальнейшим действиям.

Типовые ошибки

Зная коды ошибок котла Вайлант, можно диагностировать почти любую неисправность. А обладая опытом ремонта отопительного оборудования, ничто не мешает справиться с поломкой самостоятельно. Коды высвечиваются на цифровых индикаторах, представляя собой двузначные цифры с буквой F. Разберём их более подробно.

Ошибка F28

Довольно распространённая ошибка, возникающая при невозможности запуска блока розжига. В результате этого оборудование не может приступить к работе. Ошибка F28 в котлах Вайлант может указывать как на поломку системной платы, так и на неисправности других узлов – высоковольтного трансформатора розжига, газового магнита, газового клапана, датчика розжига и многого другого. Появляется она при обрыве проводников или при недостаточном давлении в магистрали. К её появлению нередко приводит банально закрытый газовый кран.

Чтобы исправить ошибку F28, выполните следующие действия:

Проверьте все электрические соединения.
Протестируйте газовое оборудование.
Удостоверьтесь в наличии подачи газа в котёл Вайлант.
Удалите загрязнения с датчика розжига.

Если все узлы целые, велика вероятность ошибки непосредственно на системной плате. В этом случае необходимо обратиться в сервис Вайлант для её ремонта или полной замены.

Ошибка F75 также может указывать на проблемы с бортовым датчиком давления воды – он не может распознать повышение давления после старта насоса.

Ошибка F75

Ещё один распространённый признак поломки. Ошибка F75 в котлах Вайлант указывает на проблемы с давлением в отопительной системе. Возникает она после запуска циркуляционного насоса

. Обычно в этом случае давление поднимается где-то на 0,2-0,4 атмосферы. Если этого не происходит, проблема может крыться в неправильном монтаже системы. Для начала необходимо проверить работоспособность и правильность подключения расширительного бака (экспанзомата), после чего провести развоздушивание контура.

После этого проверяем работоспособность насоса – он должен гнать теплоноситель по контуру. Неисправный насос подлежит замене, обычно они не ремонтируются.

Ошибки F0, F1, F2, F3 и F4

Первые две возникают в отопительных котлах Вайлант в том случае, если вышел из строя датчик температуры теплоносителя (датчик NTC). Его необходимо заменить датчиком аналогичной модели. Несмотря на отсутствие вибраций, из строя могут выйти и соединительные проводники – проверьте их целостность мультиметром. Также следует оценить качество соединений, осмотреть соединительные штекеры – нередко коды появляются из-за окисления контактов. Коды F2, F3 и F4 возникают из-за датчика накопителя.

Ошибки F5 и F6 (а также F15 и F16)

Данный код характерен для котлов Вайлант серии Атмо с атмосферными горелками. Он указывает на поломку датчика тяги или на обрыв в соединительных проводах. Рекомендуем проверить целостность проводников, протестировать сам датчик. Если поломка проявилась после разборки-сборки оборудования, проверяем правильность всех соединений. В турбированных агрегатах возникают коды F15 и F16.

Коды F10 и F11

Их появление означает возникновение короткого замыкания в цепях датчиков температуры подачи и обратки. В проверке нуждаются не только провода, но и сами термодатчики. Аналогичным образом тестируем разъёмные соединения.

Ошибки F13 и F14

Если на цифровом индикаторе показался один из этих кодов, значит, произошёл перегрев теплоносителя – он нагрелся до температуры +130 градусов. Для котлов Вайлант это значение является критическим, поэтому оборудование сразу же отключается.

Если вода в контуре явно прохладнее, произошло короткое замыкание в самом датчике или в соединяющих проводах.

Код F20

Указывает на проблемы с датчиком температуры подачи. Он нуждается в проверке, аналогичным образом проверяются все соединения. В некоторых случаях код показывает на перегрев теплоносителя.

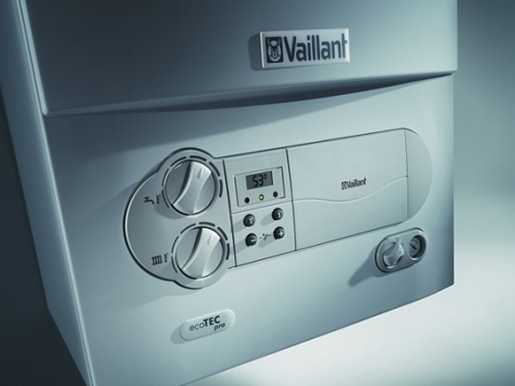

При ошибка F22 нужно протестировать все цепи, отвечающие за работу циркуляционного насоса и датчика давления теплоносителя в контуре.

Коды F22, F23 и F24

Ошибка F22 является общей, указывая на самые разные неисправности. Она появляется при отсутствии воды в отопительном контуре. Вода может вытечь через мельчайшие щели и трещины, также возможны проблемы с прессостатом и циркуляционным насосом. В редких случаях виновата системная плата.

F23 при первом запуске указывает на проблему с теплоносителем – его мало или монтажник умудрился перепутать трубы подачи и обратки. В остальных случаях виновником является циркуляционный насос, требующий проверки и замены. Код F24 показывает на слишком высокую температуру теплоносителя в подающей трубе – проверяем насос, датчики температуры и цепи. В последнюю очередь грешим на плату.

Ошибка F25

В котлах Вайлант она указывает на слишком высокую температуру продуктов сгорания в дымоходе. При регистрации перегрева оборудование отключается. Если газовое оборудование и теплообменник исправны, тестируем датчики и электрические соединения.

Код F27

Некоторые ошибки в котлах Vaillant указывают сразу на несколько возможных неисправностей:

Вышел из строя датчик наличия пламени – несмотря на отсутствие огня, котёл его «видит».
Сломался электромагнитный клапан подачи газа.
Произошёл серьёзный сбой в работе системной платы.

В последнем случае отключаем оборудование, выжидаем несколько минут, запускаем повторно.

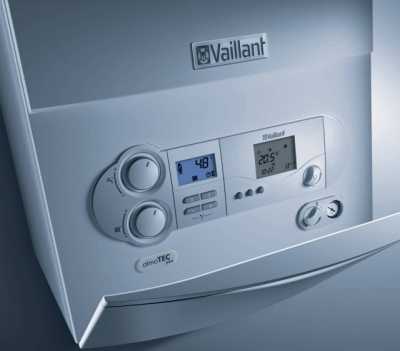

Появление ошибки F29 возможно при нарушении работоспособности системы розжига – проверяйте все её узлы.

Ошибка F29

Отличается распространённостью и появляется при банальном падении давления в газовой магистрали и при полном прекращении подачи газа. В результате этого пламя пропадает, оборудование отключается, на табло появляется вышеуказанный код.

Ошибка F32

Характерна исключительно для конденсационных котлов Вайлант. Диагностирует неисправность вентилятора, отвечающего за удаление продуктов сгорания. В этом случае проверяем вентилятор и соединительные провода. Иногда виновной оказывается электронная плата, управляющая оборудованием.

Ошибки F35 и F36

При появлении указанных кодов распахните окна и проветрите комнату, уточните наличие посторонних запахов. Вполне возможно, что продукты сгорания вместо дымохода попадают прямо в помещение. Коды отображаются на дисплее и в том случае, если нарушен приток свежего воздуха. Ситуация характерна исключительно для атмосферных котлов Вайлант.

Код F39 в отопительных котлах Вайлант не встречается – он характерен для котлов Ferroli, указывая на проблемы с датчиком уличной температуры.

Код F61

Серьёзная ошибка, связанная с работой газовых клапанов. Указывает на их неисправность и на поломку электронной платы. В редких случаях код отображается при обрыве соединительных проводов.

Код F62

Котёл «видит» пламя дольше четырёх секунд после закрытия газового клапана. Возможные причины:

Сломался клапан – его необходимо отремонтировать, а лучше полностью заменить (может привести к утечке).
Необходима прочистка горелки.
Возник сбой в работе системной платы – перезагружаем или тестируем в ближайшем сервисе Вайлант.

Уделите этой ошибке особое внимание.

Коды F74 и F74

Неисправность датчика давления воды в отопительном контуре. В этом случае модуль подлежит замене, так как отдаёт неверные данные.

remont-system.ru

Коды ошибок газового котла Вайлант, обозначение значков и устранение неисправностей

Особенности эксплуатации и диагностика

Во время подключения, эксплуатации и обслуживания отопительного газового котла Vaillant могут возникнуть некоторые неисправности. Модели, в которых установлена электрическая система управления с экраном, дают возможность понять, что конкретно не работает в данной ситуации.

Чтобы понять, что делать в тех или иных случаях, рассмотрим распространенные коды ошибок газового котла Вайлант, и что необходимо предпринять при их возникновении. Если возникло сразу несколько ошибок, то они отображаются попеременно приблизительно по 2 секунды.

Обозначение значков может начинаться с буквы F (ошибка) или S (состояние). Технические характеристики и коды, которые присущи каждой конкретной модели, прописаны в инструкции по эксплуатации.

Наиболее частые коды ошибок котлов Вайлант

F5

Ошибка F5 означает разрыв наружного датчика отработанных газов. Возможными причинами может быть некорректная работа датчика отходящих газов, вынут штекер или поврежден кабель, неправильно установлен запасной резистор. Код актуален только для навесной модели Ваилант Атмо.

5ER

Если на дисплее выводится попеременно температура воды и ошибка 5ER (или SER) — это напоминание о том, что пришло время провести техническое обслуживание устройства.

Пользователь сам может выставить периодичность того, как часто всплывает это напоминание. Выставляется значение в пункте для диагностики D.084 в рамках от 0 до 3000 часов с интервалом 10 часов (число 300 соответствует 3000 часам). Чтобы полностью отключить эту функцию введите вместо числового значения символ “—“.

F15

Ошибка F15 показывает короткое замыкание наружного датчика для отработанных газов. Предположительно возникло замыкание с корпусом вилки датчика, короткое замыкание внутри жгута с проводами или сам датчик неисправен. Показывается только в настенных котлах Vaillant Atmo.

F20

Ошибка F20 (Ф20) выявляет, что произошло защитное отключение аппарата из-за того, что сработал предохранительный ограничитель показателя температуры STB. Он срабатывает, когда превышается максимально допустимая температура.

Произойти это может по причине того, что контакты «массы» жгута проводов с корпусом неправильное, поломка NTC обратной или подающей линии (слабый контакт). Возможен также пробой через провод розжига, электрод или штекер розжига.

F21

Ошибка F21 означает аварийное отключение автомата контроля пламени GFA.

F22

Ошибка F22 (Ф22) показывает срабатывание защитного отключения вследствие недостаточного количества воды. Причины этого неисправность кабеля насоса или тумблера при недостаточном количестве воды, не работает или заблокирован насос, или у него слишком маленькая мощность.

F23

Ошибка F23 выявляет аварийное выключение из-за слишком большого перепада уровня температур у датчиков располагающихся на подающей и отводящей линиях.

Это происходит по следующим причинам:

Очень небольшая мощность насоса, почему падает давление с одной стороны;
насос заблокирован;
датчики NTC обратной и прямой линии стоят не на своих местах.

F24

Ошибка F24 сигнализирует об аварийном отключении при слишком резком нарастании температуры. Это значит наличие воздуха в приборе, пониженную производительность насоса, его блокировка или очень низкое давление в отопительной системе. Может быть неправильно подсоединен или заблокирован клапан гравитационного типа.

F26

Ошибка F26 значит, что не определяется поток газового клапана шагового двигателя из-за поломки газовой арматуры. Возможно, это не подключен или поломан серводвигатель газовой арматуры, некорректно поставлен разъем в плату или произошло обрывание в жгуте проводов.

F28

Ошибка F28 (Ф28) показывает, что оборудование не включилось, выявилась неисправность при пуске устройства, попытки розжига безуспешны.

Есть ряд вариантов:

сломан прибор, контролирующий давление газа или счетчик;
в газе слишком большая примесь воздуха, слабое давление в газопроводе;
ошибка работы газовой арматуры из-за неработающего магнита или оператора;
сломан один из элементов системы розжига: запальный штекер, кабель или трансформатор;
Электрод розжига котлп
неисправность электроники, например прерывание ионизационного тока.

F29

Ошибка F 29 (Ф29) выражает, что пламя горелки тухнет во время работы и дальнейшие попытки розжига безуспешны. Может быть временно прекращена подача топлива, перебой зажигания запального трансформатора или неправильное заземление оборудования.

F33

Ошибка F33 (Ф33) отражает, что не включается прибор для измерения силы давления. После выключения вентилятора реле давления не отсоединяет контакт. Актуальна для линейки Вайлант Турбо ТЕК ПРО.

S33

Ошибка S33 показывает, что аппарат заблокирован и переведен в состояние 20-минутного ожидания, активировался режим защиты теплообменника от замерзания. Причина в том, что не соединились контакты реле воздушно-газового тракта. Это состояние может появиться в двухконтурном котле Вайлант 242 Турбо.

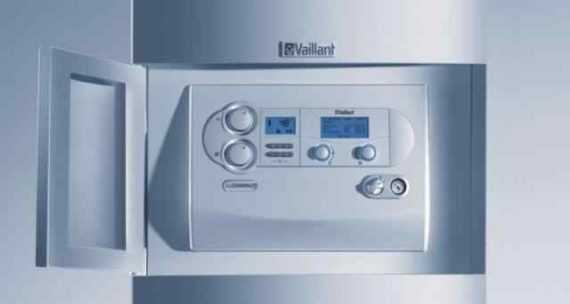

Газовый котел Vaillant turboTEC PRO 242

F36

Ошибка F36 (Ф36) – датчик опрокидывания тяги распознал выход продуктов сгорания. Показывает, что слишком слабая тяга. Скорее всего, забился дымоход или закрыта вентиляция. Устранение данной проблемы заключается в прочистке дымохода, выключении активной вытяжки над печкой и открытии форточки.

F37

Ошибка F 37 (Ф37) означает отклонение скорости вращения вентилятора (слишком быстрая или медленная). Возможно, поломан датчик давления.

F38

Ошибка F38 обозначает то, что вентилятор вышел из строя и требует замены.

F53

Ошибка F53 показывает неправильные настройки сгорания.

Возможные причины:

слишком маленькое динамическое давление газа;
при работе на природном газе применяется кодирующее сопротивление жидкого газа;
поломки в газовой арматуре;
вышел из строя датчик массового расхода (сопло Вентури).
Датчик расхода газа

F61

Ошибка F61 указывает на ошибку в управлении газовыми клапанами. Возможно, поврежден подвод кабельного жгута и произошло замыкание, неисправна газовая арматура или электронная плата.

F62

Ошибка F62 – задержка времени отключения газовой арматуры. Может срабатывать, если внутри есть посторонний свет (контрольный электрод не показывает затухание пламени).

F71

Ошибка F71 показывает сбой температурного датчика в подающей линии. Вероятно, он неисправен или находится на большом расстоянии от подающей линии.

F72

Ошибка F72 появляется при сбое датчика температуры обратной или подающей линии. Он может быть неисправен или сильно большая разница температур в прямой или обратной линии датчиков NTC.

F75

Ошибка F75 (Ф75) значит, что отсутствует скачек давления во время включения насоса. Может оказаться наличие кислорода в системе отопления или некорректно работает насос или датчик воды. Чтобы как можно быстрее исправить ситуацию, проверяется настраиваемый байпас, подключается расширительная емкость к обратной линии.

Насос газового котла

SER

Ошибка SER – то же самое, что и код 5ER (на электронном дисплее одинаково отображается буква ”S” и цифра ”5”). После того, как устранить проблему удалось, производится сброс ошибок после нажатием на кнопку «Reset» или включением и выключением котла из сети.

Другие неисправности и способы их устранения

Если моргает диод обратной тяги, то или он неисправен, или продукты сгорания не выводятся полностью, а попадают в помещение. Инструкция по ремонту в данном случае следующая: сначала следует прочистить дымоход, потом проверить качество вентиляции.

После этого можно заменить датчик обратной тяги. Изначально при монтаже важно соблюдать все требования техники безопасности. Довольно часто забивается газовая горелка, на ней откладывается сажа. Ее следует регулярно очищать, чтобы в полной мере контролировать уровень пламени.

boilervdom.ru

Коды сбоев, неисправностей и ошибок котлов Вайлант

______________________________________________________________________________________________

Код / Значение / Причина

F00 — Обрыв провода датчика температуры теплоносителя в подающей линии

Штекер NTC не подключен или подключен ненадежно, многоконтактный штекер на электронной плате вставлен неправильно, обрыв в жгуте проводов, неисправный NTC

F01 — Обрыв провода датчика температуры теплоносителя в обратной линии

F02 — Обрыв датчика нагрева накопителя actoSTOR (NTC), только в сочетании с F91

NTC поврежден, NTC кабель поврежден, поврежденное штекерное соединение на NTC, поврежденное штекерное соединение на блоке электроники actoSTOR

F03 — Обрыв датчика накопителя actoSTOR (NTC), только в сочетании с F91

F10 — Короткое замыкание датчика температуры теплоносителя в подающей линии

Неисправен NTC, короткое замыкание в жгуте проводов, кабеле/корпусе

F11 — Короткое замыкание датчика температуры теплоносителя в обратной линии

Неисправен NTC, короткое замыкание в жгуте проводов, кабеле/корпусе

F12 — Короткое замыкание на датчике нагрева водонагревателя (NTC), только в сочетании с F91

Неисправен NTC, короткое замыкание в жгуте проводов, кабеле/корпусе

F13 — Vaillant VUW: короткое замыкание датчика «теплого» пуска/датчика температуры накопителя VUW с actoSTOR: короткое замыкание на датчике накопителя, только в сочетании с F91.

Неисправен NTC, короткое замыкание в жгуте проводов, кабеле/корпусе

F20 — Ошибка: Защитное отключение котла Вайлант — ограничитель температуры

Соединение «массы» жгута проводов с изделием неправильное, неисправность NTC подающей или обратной линий (ненадежный контакт), пробой через кабель розжига, штекер розжига или электрод розжига

F22 — Защитное отключение: недостаток воды

Отсутствие или недостаток воды в изделии, неисправен датчик давления воды, кабель к насосу или датчик давления воды ненадежно подключен/не подключен/неисправен

F23 — Защитное отключение: перепад температур слишком большой

Насос заблокирован, пониженная мощность насоса, воздух в изделии перепутаны местами NTC подающей или обратной линий

F24 — Защитное отключение: нарастание температуры слишком быстрое

Насос заблокирован, пониженная мощность насоса, воздух в изделии, давление в системе слишком низкое, обратный клапан гравитационного типа заблокирован или неправильно установлен

F25 — Защитное отключение: температура отходящих газов слишком высокая

Обрыв штекерного соединения опционального предохранительного ограничителя температуры отходящих газов (STB), обрыв в жгуте проводов

F26 — Неисправность: не работает газовая арматура

Не подключен серводвигатель газовой арматуры, неправильно вставлен разъем на плате, обрыв в жгуте проводов, неисправен серводвигатель газовой арматуры, неисправность электроники

F27 — Защитное отключение: симуляция пламени

Наличие влаги в блоке электроники, неисправен блок электроники (устройство контроля пламени), неисправен электромагнитный газовый клапан

F28 — Ошибка при запуске котла Vaillant: неудачный розжиг

Неисправен счетчик газа или сработало реле давления газа, наличие воздуха в газе, слишком низкое давление газа, сработало термическое запорное устройство (TAE), засорена линия отвода конденсата, неправильная газовая форсунка, неправильная газовая арматура ET, ошибка газовой арматуры, многоконтактный штекер неправильно подключен к электронной плате, обрыв в жгуте проводов, неисправна система розжига (трансформатор розжига,
кабель розжига, штекер розжига, электрод розжига), обрыв в цепи ионизации (кабель, электрод), неправильное заземление изделия, неисправен блок электроники

F29 — Ошибка во время эксплуатации: неудачный повторный розжиг

Прерывание подачи газа время от времени, рециркуляция отходящих газов, засорена линия отвода конденсата, неправильное заземление изделия, перебои в зажигании трансформатора розжига

F32 — Ошибка вентилятора

Неправильно подключен штекер к вентилятору, многоконтактный штекер неправильно подключен к электронной плате, обрыв в жгуте проводов, заблокирован вентилятор, неисправен датчик Холла, неисправен блок электроники

F42 — Ошибка: кодирующий резистор (возможно в сочетании с F70)

Короткое замыкание/обрыв кодирующего резистора величины мощности (в кабельном жгуте на теплообменнике) или сопротивление группы газа (на электронной плате)

F49 — Ошибка шины eBUS Короткое замыкание шины данных eBUS, перегрузка шины данных eBUS или наличие дублированного электропитания шины данных eBUS с разными полярностями

F52 — Плохой контакт: датчик массового расхода/устройство Вентури

Датчик массового расхода/устройство Вентури не подключен к электросети

– Штекер неправильно подключен
– Штекер не подключен
– Штекер неисправен
– Гнездо неисправно (ненадежный контакт)
– Неисправен датчик массового расхода/устройство Вентури

F53 — Ошибка регулировки сгорания

Регулировка сгорания распознала ошибку

– Динамическое давление газа слишком низкое
– При эксплуатации с природным газом используется кодирующее сопротивление сжиженного газа
– Если после устранения ошибка возникает снова:
– Несправна газовая арматура
– Неисправен датчик массового расхода/устройство Вентури, отсырел или засорился (если после устранения ошибка возникает снова): датчик не смачивать, не применять смазку на уплотнительном кольце круглого сечения в устройстве Вентури!

F54 — Ошибка в газовом снабжении котла Vaillant (в сочетании с F28/F29)

Для эксплуатации прибора имеющегося газового снабжения недостаточно

– Газовый запорный кран или краны закрыты
– слишком низкое динамическое давление газа
– Несправна газовая арматура

F56 — Ошибка компонента: сгорание

Неисправны компоненты в регулировке сгорания

– Плохой контакт на газовой арматуре (штекер не подключен или подключен неправильно, штекер неисправен, гнездо неисправно (ненадежный контакт))
– При эксплуатации со сжиженным газом используется кодирующее сопротивление природного газа
– Если после устранения ошибка возникает снова: неисправна газовая арматура

F57 — Прекращение режима обеспечения комфорта Активный режим обеспечения комфорта распознал ошибку регулировки

Электрод розжига подвергся сильной коррозии

F61 — Ошибка управления газовой арматуры

Управление газовой арматурой невозможно

– Подвод кабельного жгута к газовой арматуре поврежден (замыкание на массу, короткое замыкание)
– Несправна газовая арматура
– Электронная плата неисправна

F62 — Задержка выключения газовой арматуры котла Vaillant

Обнаружена задержка отключения газовой арматуры

– Посторонний свет (электрод розжига и контрольный электрод указывают на задержку затухания сигнала пламени)
– Несправна газовая арматура
– Электронная плата неисправна

F63 — Ошибка EEPROM

Неисправен блок электроники

F64 — Ошибка блока электроники / NTC

Короткое замыкание NTC подающей или обратной линий, неисправен блок электроники

F65 — Ошибка температуры блока электроники

Слишком сильный разогрев блока электроники под внешним воздействием, неисправен блок электроники

F67 — Ошибка электроника / пламя

Недостоверный сигнал пламени, неисправен блок электроники

F68 — Нестабильный сигнал пламени

Воздух в газе, слишком слабый напор газа, неподходящий коэффициент избытка воздуха, засорение каналов слива конденсата, неподходящее газовое сопло, обрыв цепи тока ионизации (провод, электрод), рециркуляция отходящих газов, канал слива конденсата

F70 — Недействительный код аппарата (DSN)

Установлены запасные части: одновременная замена дисплея и печатной платы, а новый код аппарата не настроен, кодирующее сопротивление величины мощности неправильное или отсутствует

F71 — Сбой датчика температуры в подающей линии

Датчик температуры в подающей линии сообщает постоянное значение:

– Датчик температуры не прилегает к подающей линии
– Датчик температуры неисправен

F72 — Сбой датчика температуры подающей или обратной линии

Слишком велика разность температур в подающей и обратной линиях NTC-датчиков — неисправен датчик температуры подающей или обратной линии

F73 — Сигнал датчика давления воды находится в неверном диапазоне (слишком низкий)

Обрыв/короткое замыкание датчика давления воды, обрыв/короткое замыкание на массу в подводящем проводе датчика давления воды или неисправен датчик давления воды

F74 — Сигнал датчика давления воды находится в неверном диапазоне (слишком высокий)

Провод к датчику давления воды замкнут на 5В/24В или внутренняя ошибка в датчике давления воды

F75 — Отсутствие распознания скачка давления при запуске насоса котла Вайлант

Неисправен датчик давления воды или/и насос, наличие воздуха в системе отопления, слишком мало воды в изделии; проверить настраиваемый байпас, подключить расширительный бак к обратной линии

F76 — Ошибка: Сработала защита от перегрева на первичном теплообменнике

Неисправен кабель или кабельные подключения плавкого предохранителя в первичном теплообменнике или неисправен первичный теплообменник

F77 — Ошибка клапана отходящих газов/насоса конденсата

Отсутствие обратного сигнала от клапана отходящих газов или неисправен насос конденсата

F78 — Обрыв в цепи датчика на выходе горячей воды на внешнем регуляторе

Подключен UK link box, но NTC горячей воды не замкнут

F80 — Обрыв или короткое замыкание впускного датчика вторичного теплообменника; только в сочетании с F91

NTC поврежден, NTC кабель поврежден, поврежденное штекерное соединение на NTC, поврежденное штекерное соединение на блоке электроники actoSTOR. Штекер на датчике имеет замыкание на корпус, короткое замыкание в кабельном жгуте, датчик неисправен

F81 — actoSTOR насос загрузки неисправен; только в сочетании с F91

Через определенное время емкость загружается не полностью

– Проверить датчик нагрева водонагревателя и датчик водонагревателя
– Воздух в насосе actoSTOR
– Проверить кабельный жгут, ведущий к насосу
– Проверить датчик крыльчатки и/или амплитудный ограничитель в изделии
– Приоритетный переключающий клапан неисправен
– Вторичный теплообменник засорен
– Насос неисправен

F83 — Ошибка изменения температуры датчика подающей или обратной линий

При запуске горелки на датчике подающей или обратной линий регистрируется отсутствие изменения температуры или слишком низкое его значение.

– слишком мало воды в изделии
– Датчик температуры подающей или обратной линии не прилегает к трубе

F84 — Ошибка: недостоверное значение разницы температуры подающей и обратной линий

Датчики подающей и обратной линий сообщают недостоверные значения

– Датчики температуры подающей и обратной линий перепутаны
– Датчики температуры подающей и обратной линий неправильно установлены

F85 — Неправильно смонтирован датчик температуры подающей или обратной линии

Датчики температуры подающей и/или обратной линии смонтированы на одной и той же трубе либо не на своих трубах

F90 — Обмен данными с модулем actoSTOR прерван

Проверить кабельный жгут от изделия к модулю actoSTOR (PEBus). Если изделие должно эксплуатироваться без модуля actoSTOR, настроить D.092 = 0.

F91 — Ошибка датчика/исполнительного элемента на модуле actoSTOR

F92 — Ошибка: кодирующий резистор

Кодирующий резистор на печатной плате не подходит для указанной группы газа: проверить сопротивление, повторно выполнить проверку типа газа и указать правильную группу газа.

F93 — Плохое качество сгорания

Регулировка сгорания обнаружила плохое качество сгорания

– установленная газовая форсунка не соответствует газу (доступно другое семейство газов)
– Рециркуляция
– Неисправен датчик массового расхода/устройство Вентури (отсырел или засорился): датчик не смачивать, не применять смазку на уплотнительном кольце круглого сечения в устройстве Вентури!

Коды сообщений о состоянии котла Вайлант

Режим отопления

S.0 — Запрос тепла отсутствует.
S.1 — Запуск вентилятора.
S.2 — Предварительное включение насоса.
S.3 — Процесс розжига.
S.4 — Работа горелки.
S.5 — Выбег вентилятора и насоса.
S.6 — Выбег вентилятора.
S.7 — Выбег насоса.
S.8 — Блокировка горелки после работы в режиме отопления.

Режим приготовления горячей воды VUW

S.10 — Требование тепла на приготовление горячей воды (определен расход ГВС).
S.11 — Запуск вентилятора.
S.13 — Процесс розжига.
S.14 — Работа горелки.
S.15 — Выбег вентилятора и насоса.
S.16 — Выбег вентилятора.
S.17 — Выбег насоса.

Режим горячего старта / нагрева водонагревателя

S.20 — Предварительное включение насоса.
S.21 — Запуск вентилятора.
S.23 — Процесс розжига.
S.24 — Работа горелки.
S.25 — Выбег вентилятора и насоса.
S.26 — Выбег вентилятора.
S.27 — Выбег насоса.
S.28 — Блокировка горелки после работы в режиме горячего старта / нагрева водонагревателя (подавление тактового режима).

Особые случаи сообщений о состоянии (воздействие системы)

S.30 — Комнатный терморегулятор 230 В/24 В блокирует режим отопления.

S.31 — Включен летний режим; регулятор eBus или встроенный таймер блокирует режим отопления.

S.32 — нет.

S.33 — Активен режим защиты от замерзания теплообменника, так как не замкнулись контакты реле газо-воздушного тракта. Котел заблокирован и находится в режиме 20-минутного ожидания (только turbotec).

S.34 — Активен режим защиты от замерзания.

S.36 — Заданное значение регулятора непрерывного действия более 20 C, поэтому внешний регулятор блокирует режим отопления.

S.41 — Давление в установке слишком большое. 2,8 бар — 4,5 бар.

S.42 — Блокируется включение горелки из-за:

— обратного сигнала клапана отходящих газов.
— неисправности насоса отвода конденсата (только при комбинации с этими принадлежностями).

S.51 — Распознан выход отходящих газов в помещение, котел находится в режиме 55-сек. нечувствительности к выходу отходящих газов (atmotec).

S.52 — Распознан выход отходящих газов в помещение, котел заблокирован и находится и находится в режиме 20-минутного ожидания (atmotec).

S.53 — Котел находится в 2,5-минутном времени ожидания из-за недостатка воды (слишком большая разница между температурой подающей и обратной линии).

S.54 — Прибор находится в 20-минутном времени ожидания из-за недостатка воды (слишком быстрый рост температуры).

S.58 — Отсутствует.

S.96 — Происходит тестирование датчика обратной линии, запросы на отопление блокированы.

S.97 — Происходит тестирование датчика давления воды, запросы на отопление блокированы.

S.98 — Происходит тестирование датчика подающей и отводящей линий, запросы на отопление блокированы.

______________________________________________________________________________________________

kotly-gaz.ru

Коды ошибок и неисправности газового котла Вайлант

Обозначение неисправности	Что означает	Устранение своими руками
F0/ F71	Оборвалась цепь подающего термодатчика теплоносителя.	Проверьте: работоспособность датчика; состояние проводки; соединение штекера.
F1	Обрыв датчика температуры на обратной линии.
F2	Разомкнут термосенсор заполнения.	Вставьте плотнее штекер. Убедитесь, что проводка не повреждена.
F3	Разомкнута цепь термосенсора накопителя.
F5 (только для настенного «Ваилант Атмо»)	Оборвалась связь с внешним датчиком отвода дыма.	Что делать: Подтяните контакты. Замените неисправную проводку. Установите исправный элемент.
F6	Нарушены провода внутреннего сенсора отвода.
F10	Короткое замыкание (КЗ) термистора при подаче.	Проверьте: Штекер. Подтяните контакты, замените сломанные детали. Кабель. Термистор.
F11	КЗ термистора на обратке.
F13	КЗ сенсора горячего старта.	Замкнуло кабель. Установите новую проводку. Дефекты в элементе контроля температуры. Замените элементы. Отошел или замкнул штекер. Проверьте деталь.
F15, 16	КЗ внешнего датчика отвода продуктов сгорания.
F20	Блокировка работы защитой от перегрева.	Термистор неисправен, поэтому система не реагирует на перегрев. Поставьте рабочий элемент.
F22	Работа техники остановлена из-за нехватки воды.	Проверьте: Датчик давления. Циркуляционный насос на заклинивание. Проводку от деталей до управляющего модуля. Главную плату. Неисправную деталь следует заменить. Возможно, система не соответствует мощности насоса.
F23	Мало воды в котле.	Убедитесь, что сенсоры подающей и обратной линии правильно подключены. Прочистите насос, может, он блокирован посторонним предметом. Либо его производительности недостаточно для обслуживания системы.
F24	Низкий уровень теплоносителя. При этом температура резко повышается.	Падает давление. Удалите лишний воздух. Смотрите решения для F23.
F26	Проблемы с работой газовой арматуры.	Неправильное подключение серводвигателя. Подтяните штекер, замените поврежденные провода.
F27	Обнаружение пламени при закрытом топливном клапане.	Проведите диагностику системы защиты, магнитного клапана.
F28	Двухконтурный прибор не включается. Горелка не запускается.	Проведите диагностику и ремонт: реле давления; газового счетчика; газовой арматуры; главного модуля. Спустите лишний воздух. Отрегулируйте настройки подачи топлива.
F29	Гаснет пламя.	Перебои с подачей газа. Подождите, пока подача восстановится, либо обратитесь в газовую службу. Проверьте заземление устройства.
F32/F37 (для конденсационных турбомоделей)	Частота вращения вентилятора не соответствует норме.	Подтяните расшатанные штекеры, поставьте исправный вентилятор.
F33 (для turboTEC)	Реле измерения давления не включается.	Проблемы с контактами реле давления. Сделайте прозвон контактов и ремонт.
F36	Сработала защита, слабая тяга. Продукты сгорания попадают в помещение.	Перекройте подачу газа, отключите котел. Откройте вентиляцию, прочистите дымоходную шахту от засора.
F38	Неисправность вентилятора.	Выполните ремонт или замену.
F42	Обрыв кодирующего резистора.	Измерьте сопротивление резистора. Проверьте кабель на замыкание.
F49	Низкое напряжение на шине eBUS.	Шину замкнуло, или канал перегружен.
F53	Неправильная регулировка сгорания.	Настройте динамическое давление. Проведите диагностику сопла Вентури, газовой арматуры.
F54	Неполадки в снабжении топливом.	Как исправить положение: Откройте газовый вентиль. Повысьте давление в системе. Осмотрите запорную арматуру и проверьте ее исправность.
F56	В блоке сгорания неполадки составляющих.	Нарушен контакт с топливной арматурой, подключите штекер. При повторном появлении символов проверьте арматуру.
F57	Включен режим «Комфорт», неверная регулировка.	Коррозия электрода розжига. Проведите зачистку деталей либо установите новый элемент.
F61	В управлении газовыми клапанами возникла ошибка.	Замыкание кабеля, обрыв цепи. Поломка топливного клапана. Проведите ремонт. Замените составляющие.
F62	Арматура отключается с задержкой.	Не срабатывает контрольный электрод.
F63	Поломка EEPROM.	Неполадки в электронике. Лучше обратитесь в сервисный центр.
F64/F67	Проблемы с электроникой, датчиками.	Выполните диагностику проводки, контактов, сенсоров.
F65	Горячее отделение электроники.	Неполадки деталей, внешний нагрев блока.
F70	Неверный номер котла.	После установки нового дисплея и электроники вы не ввели код котла.
F72	Вышли из строя термодатчики подающей или обратной линии.	Оборвало, замкнуло проводку. Поставьте исправный элемент.
F73	Датчик давления дает низкий сигнал.	Оборвало, замкнуло проводку. Поставьте исправный элемент.
F74	Сенсор давления подает высокий сигнал.	Провод замкнут на 5–24 В. Измените подключение.
F75	При включении насоса давление не поднимается.	Спустите воздух из системы, отрегулируйте настройки байпаса, расширительного бака.
F76	Блокировка от перегрева первичного радиатора.	Не функционирует теплообменник, неполадки с кабелем плавкого предохранителя.
F77	Сбой в работе отводящего клапана, конденсационного насоса.	Проведите диагностику деталей.
F80 в сочетании с F91	КЗ сенсора вторичного радиатора.	Подтяните контакты, выполните ремонт неисправностей.
F81 в сочетании с F91	Неполадки с загрузочным насосом.	Спустите воздух с насоса. Осмотрите датчик, кабель, крыльчатку. Убедитесь, что теплообменник не засорен, проведите чистку.
F83	Неправильное измерение термистора на подающей и отправной линии.	Долейте теплоноситель. Поправьте расположение термистора.
F84/F85	Недостоверные данные термисторов.	Поменяйте детали местами. Неправильный монтаж
F92	Ошибка резистора кодировки.	Измеряйте сопротивление, установите группу газа.
F93	Качество сгорания не соответствует норме.	Замените форсунку на подходящую. Очистите сопло Вентури.
Con	Нет связи с управляющим блоком.	Обращение в сервисный центр.
Fxx	Проблема с программным обеспечением.	Обращение в сервисный центр.
5ER	Время для техобслуживания.

cosmo-frost.ru

Вероятные ошибки, их коды и неисправности котлов Вайлант (Vaillant)

Вероятные ошибки и причины возникновения

В этой статье собраны все вероятные неисправности и варианты их устранения, а так же коды ошибок для котлов Вайлант (Vaillant). Вся информация читается в следующем порядке: код — наименование — возможная неисправность. Если у вас возникли какие-либо дополнительные вопросы, просьба оставлять их в комментариях к данной статье.

Код ошибки F00 — Ошибка в проводе температурного датчика на подаче

Обрыв провода датчика температуры теплоносителя в подающей линии.

Штекер NTC не подключен или подключен ненадежно, многоконтактный штекер на электронной плате вставлен неправильно, обрыв в жгуте проводов, неисправный NTC.

Код ошибки F01 — Ошибка в проводе температурного датчика на обратке

Обрыв провода датчика температуры теплоносителя в обратной линии.

Код ошибки F02 — Ошибка в датчике нагрева накопителя

Обрыв датчика нагрева накопителя actoSTOR (NTC), только в сочетании с F91.

NTC поврежден, NTC кабель поврежден, поврежденное штекерное соединение на NTC, поврежденное штекерное соединение на блоке электроники actoSTOR.

Код ошибки F03 — Ошибка в датчике накопителя

Обрыв датчика накопителя actoSTOR (NTC), только в сочетании с F91.

Код ошибки F04 — Ошибка в цепи датчика обратки

Обрыв в цепи датчика NTC обратки.

Код ошибки F05 — (только Vaillant Атмо) Ошибка в цепи датчика тяги

Обрыв в цепи внешнего датчика тяги котла.

Код ошибки F06 — (только Vaillant Атмо) Обрыв в цепи внутреннего датчика тяги

Обрыв в цепи внутреннего датчика тяги.

Код ошибки F10 — Ошибка в температурном датчике на подаче

Короткое замыкание датчика температуры теплоносителя в подающей линии.

Неисправен NTC, короткое замыкание в жгуте проводов, кабеле/корпусе.

Код ошибки F11 — Ошибка в температурном датчике на обратке

Короткое замыкание датчика температуры теплоносителя в обратной линии.

Неисправен NTC, короткое замыкание в жгуте проводов, кабеле/корпусе.

Код ошибки F12 — Короткое замыкание на датчике нагрева

Короткое замыкание на датчике нагрева водонагревателя (NTC), только в сочетании с F91.

Неисправен NTC, короткое замыкание в жгуте проводов, кабеле/корпусе.

Код ошибки F13 — Короткое замыкание датчика

Vaillant VUW

Короткое замыкание датчика «теплого» пуска/датчика температуры накопителя.

VUW с actoSTOR

Короткое замыкание на датчике накопителя, только в сочетании с F91.

Неисправен NTC, короткое замыкание в жгуте проводов, кабеле/корпусе.

Код ошибки F14 — Ошибка в датчике NTC обратки (больше 130°С)

Короткое замыкание датчика NTC обратки.

Код ошибки F15 — (только Vaillant Атмо) Ошибка во внешнем датчике тяги

Короткое замыкание внешнего датчика тяги.

Код ошибки F16 — (только Vaillant Атмо) Ошибка во внутреннем датчике тяги

Короткое замыкание внутреннего датчика тяги.

Код ошибки F20 — Защитное отключение

Код ошибки F22 — Защитное отключение: недостаток воды

Отсутствие или недостаток воды в изделии, неисправен датчик давления воды, кабель к насосу или датчик давления воды ненадежно подключен/не подключен/неисправен.

Код ошибки F23 — Защитное отключение: сильный перепад температур

Перепад температур слишком большой.

Насос заблокирован, пониженная мощность насоса, воздух в изделии перепутаны местами NTC подающей или обратной линий.

Код ошибки F24 — Защитное отключение: быстрое нарастание температуры

Нарастание температуры слишком быстрое.

Код ошибки F25 — Защитное отключение: причина в отходящих газах

Температура отходящих газов слишком высокая.

Обрыв штекерного соединения опционального предохранительного ограничителя температуры отходящих газов (STB), обрыв в жгуте проводов.

Код ошибки F26 — Неисправность: не работает газовая арматура

Код ошибки F27 — Защитное отключение: симуляция пламени

Наличие влаги в блоке электроники, неисправен блок электроники (устройство контроля пламени), неисправен электромагнитный газовый клапан.

Код ошибки F28 — Ошибка при запуске: неудачный розжиг

Неисправен счетчик газа или сработало реле давления газа, наличие воздуха в газе, слишком низкое давление газа, сработало термическое запорное устройство (TAE), засорена линия отвода конденсата, неправильная газовая форсунка, неправильная газовая арматура ET, ошибка газовой арматуры, многоконтактный штекер неправильно подключен к электронной плате, обрыв в жгуте проводов, неисправна система розжига (трансформатор розжига, кабель розжига, штекер розжига, электрод розжига), обрыв в цепи ионизации (кабель, электрод), неправильное заземление изделия, неисправен блок электроники.

Код ошибки F29 — Ошибка из-за неудачного повторного розжига

Код ошибки F30 — Ошибка в обрыве щупа

Обрыв щупа котла (ecoCRAFT/3).

Код ошибки F31 — Ошибка в КЗ щупа

КЗ щупа котла (ecoCRAFT/3).

Код ошибки F32 — Ошибка вентилятора

Код ошибки F32 — Ошибка в вентиляторе (только конденсационные)

Отклонение частоты вращения вентилятора.

Код ошибки F33 — (только Vaillant turbo TEC) Ошибка в реле давления

Через 30 минут после запроса тепла реле давления газо-воздушного тракта не замыкает контакт.

Код ошибки F34 — Ошибка маностата

Маностат не отключается при остановке вентилятора.

Код ошибки F35 — Ошибка воздухопровода/газоотвода

Ошибка в воздухопроводе / газоотводе.

Код ошибки F36 — (только Vaillant Атмо) Определение датчиком газа в помещении

Датчик отходящих газов определил поступление отходящих газов в помещение.

Код ошибки F37 — Ошибка вентилятора

Отклонение частоты вращения вентилятора.

Слишком или недостаточно большая скорость во время работы.

Код ошибки F42 — Ошибка кодирующего резистора

Возможно в сочетании с F70.

Короткое замыкание/обрыв кодирующего резистора величины мощности (в кабельном жгуте на теплообменнике) или сопротивление группы газа (на электронной плате).

Код ошибки F49 — Ошибка шины eBUS

Короткое замыкание шины данных eBUS, перегрузка шины данных eBUS или наличие дублированного электропитания шины данных eBUS с разными полярностями.

Код ошибки F52 — Плохой контакт: датчик массового расхода/устройство Вентури

Датчик массового расхода либо устройство Вентури не подключен к электросети:

Штекер неправильно подключен.
Штекер не подключен.
Штекер неисправен.
Гнездо неисправно (ненадежный контакт).
Неисправен датчик массового расхода/устройство Вентури.

Код ошибки F53 — Ошибка регулировки сгорания

Регулировка сгорания распознала ошибку:

Динамическое давление газа слишком низкое.
При эксплуатации с природным газом используется кодирующее сопротивление сжиженного газа.

Если после устранения ошибка возникает снова:

Неисправна газовая арматура.
Неисправен датчик массового расхода/устройство Вентури, отсырел или засорился (если после устранения ошибка возникает снова): датчик не смачивать, не применять смазку на уплотнительном кольце круглого сечения в устройстве Вентури!

Код ошибки F54 — Ошибка в газовом снабжении котла

В сочетании с F28/F29.

Для эксплуатации прибора имеющегося газового снабжения недостаточно:

Газовый запорный кран или краны закрыты.
слишком низкое динамическое давление газа.
Несправна газовая арматура.

Код ошибки F56 — Ошибка компонента: сгорание

Неисправны компоненты в регулировке сгорания:

Плохой контакт на газовой арматуре (штекер не подключен или подключен неправильно, штекер неисправен, гнездо неисправно (ненадежный контакт)).
При эксплуатации со сжиженным газом используется кодирующее сопротивление природного газа.
Если после устранения ошибка возникает снова: неисправна газовая арматура.

Код ошибки F57 — Прекращение режима обеспечения комфорта

Активный режим обеспечения комфорта распознал ошибку регулировки.

Электрод розжига подвергся сильной коррозии.

Код ошибки F61 — Ошибка управления газовой арматуры

Управление газовой арматурой невозможно:

Подвод кабельного жгута к газовой арматуре поврежден (замыкание на массу, короткое замыкание).
Несправна газовая арматура.
Электронная плата неисправна.

Код ошибки F62 — Задержка выключения газовой арматуры котла

Обнаружена задержка отключения газовой арматуры:

Посторонний свет (электрод розжига и контрольный электрод указывают на задержку затухания сигнала пламени).
Несправна газовая арматура.
Электронная плата неисправна.

Код ошибки F63 — Ошибка EEPROM

Неисправен блок электроники.

Код ошибки F64 — Ошибка блока электроники / NTC

Короткое замыкание NTC подающей или обратной линий, неисправен блок электроники.

Код ошибки F65 — Ошибка температуры блока электроники

Слишком сильный разогрев блока электроники под внешним воздействием, неисправен блок электроники.

Код ошибки F67 — Ошибка электроника / пламя

Недостоверный сигнал пламени, неисправен блок электроники.

Код ошибки F68 — Нестабильный сигнал пламени

Код ошибки F70 — Недействительный код аппарата (DSN)

Код ошибки F71 — Сбой датчика температуры в подающей линии

Датчик температуры в подающей линии сообщает постоянное значение:

Датчик температуры не прилегает к подающей линии.
Датчик температуры неисправен.

Код ошибки F72 — Ошибка температурного датчика на подаче и обратке

Сбой датчика температуры подающей или обратной линии.

Слишком велика разность температур в подающей и обратной линиях NTC-датчиков — неисправен датчик температуры подающей или обратной линии.

Код ошибки F73 — Ошибка сигнала датчика давления воды

Сигнал датчика давления воды находится в неверном диапазоне (слишком низкий).

Обрыв/короткое замыкание датчика давления воды, обрыв/короткое замыкание на массу в подводящем проводе датчика давления воды или неисправен датчик давления воды.

Код ошибки F74 — Ошибка сигнала датчика давления воды

Сигнал датчика давления воды находится в неверном диапазоне (слишком высокий).

Провод к датчику давления воды замкнут на 5В/24В или внутренняя ошибка в датчике давления воды

Код ошибки F75 — Отсутствие распознания скачка давления при запуске насоса котла

Код ошибки F76 — Срабатывание защиты от перегрева

Сработала защита от перегрева на первичном теплообменнике.

Неисправен кабель или кабельные подключения плавкого предохранителя в первичном теплообменнике или неисправен первичный теплообменник.

Код ошибки F77 — Ошибка клапана отходящих газов/насоса конденсата

Отсутствие обратного сигнала от клапана отходящих газов или неисправен насос конденсата.

Код ошибки F78 — Ошибка цепи датчика

Обрыв в цепи датчика на выходе горячей воды на внешнем регуляторе.

Подключен UK link box, но NTC горячей воды не замкнут.

Код ошибки F80 — Ошибка впускного датчика

Обрыв или короткое замыкание впускного датчика вторичного теплообменника; только в сочетании с F91.

Код ошибки F81 — actoSTOR насос загрузки неисправен

Только в сочетании с F91.

Через определенное время емкость загружается не полностью:

Проверить датчик нагрева водонагревателя и датчик водонагревателя.
Воздух в насосе actoSTOR.
Проверить кабельный жгут, ведущий к насосу.
Проверить датчик крыльчатки и/или амплитудный ограничитель в изделии.
Приоритетный переключающий клапан неисправен.
Вторичный теплообменник засорен.
Насос неисправен.

Код ошибки F83 — Ошибка изменения температуры датчика на подаче/обратке

При запуске горелки на датчике подающей или обратной линий регистрируется отсутствие изменения температуры или слишком низкое его значение:

Слишком мало воды в изделии.
Датчик температуры подающей или обратной линии не прилегает к трубе.

Код ошибки F84 — Ошибка: недостоверное значение разницы температуры подачи/обратки

Датчики подающей и обратной линий сообщают недостоверные значения:

Датчики температуры подающей и обратной линий перепутаны.
Датчики температуры подающей и обратной линий неправильно установлены.

Код ошибки F85 — Ошибка в монтаже температурного датчика

Неправильно смонтирован датчик температуры подающей или обратной линии.

Код ошибки F90 — Обмен данными с модулем actoSTOR прерван

Код ошибки F91 — Ошибка датчика/исполнительного элемента

Ошибка датчика либо исполнительного элемента на модуле actoSTOR.

Код ошибки F92 — Ошибка: кодирующий резистор

Код ошибки F93 — Плохое качество сгорания

Регулировка сгорания обнаружила плохое качество сгорания:

Установленная газовая форсунка не соответствует газу (доступно другое семейство газов).
Рециркуляция.
Неисправен датчик массового расхода/устройство Вентури (отсырел или засорился): датчик не смачивать, не применять смазку на уплотнительном кольце круглого сечения в устройстве Вентури!

Коды сообщений о состоянии котла Вайлант

Режим отопления

S.0 — Запрос тепла отсутствует.

S.1 — Запуск вентилятора.

S.2 — Предварительное включение насоса.

S.3 — Процесс розжига.

S.4 — Работа горелки.

S.5 — Выбег вентилятора и насоса.

S.6 — Выбег вентилятора.

S.7 — Выбег насоса.

S.8 — Блокировка горелки после работы в режиме отопления.

Режим приготовления горячей воды VUW

S.10 — Требование тепла на приготовление горячей воды (определен расход ГВС).

S.11 — Запуск вентилятора.

S.13 — Процесс розжига.

S.14 — Работа горелки.

S.15 — Выбег вентилятора и насоса.

S.16 — Выбег вентилятора.

S.17 — Выбег насоса.

Режим горячего старта / нагрева водонагревателя

S.20 — Предварительное включение насоса.

S.21 — Запуск вентилятора.

S.23 — Процесс розжига.

S.24 — Работа горелки.

S.25 — Выбег вентилятора и насоса.

S.26 — Выбег вентилятора.

S.27 — Выбег насоса.

S.28 — Блокировка горелки после работы в режиме горячего старта / нагрева водонагревателя (подавление тактового режима).

Особые случаи сообщений о состоянии (воздействие системы)

S.30 — Комнатный терморегулятор 230 В/24 В блокирует режим отопления.

S.31 — Включен летний режим; регулятор eBus или встроенный таймер блокирует режим отопления.

S.32 — нет.

S.34 — Активен режим защиты от замерзания.

S.41 — Давление в установке слишком большое. 2,8 бар — 4,5 бар.

S.42 — Блокируется включение горелки либо из-за обратного сигнала клапана отходящих газов, либо из-за неисправности насоса отвода конденсата (только при комбинации с этими принадлежностями).

S.54 — Прибор находится в 20-минутном времени ожидания из-за недостатка воды (слишком быстрый рост температуры).

S.58 — Отсутствует.

S.96 — Происходит тестирование датчика обратной линии, запросы на отопление блокированы.

S.97 — Происходит тестирование датчика давления воды, запросы на отопление блокированы.

S.98 — Происходит тестирование датчика подающей и отводящей линий, запросы на отопление блокированы.

teplofan.ru

Ошибки Vaillant

Код ошибки	Расшифровка кода ошибки	Возможные причины неисправности
F.00	Обрыв в цепи датчика NTC подачи	Неисправность датчика NTC, кабеля или штекера подключения
F.01	Обрыв в цепи датчика NTC обратки	Неисправность датчика NTC, кабеля или штекера подключения
F.02	Размыкание датчика NTC температуры заполнения накопителя (VSC)	Штекер NTC не вставлен или вставлен неплотно, неисправен датчик NTC, или соединение на корпус вставлено неплотно/не вставлено, неисправен кабель
F.03	Размыкание NTC датчика накопителя (VSC)	Неисправен датчик NTC, штекер вставлен неплотно/не вставлен, неисправен кабель
F.04	Обрыв в цепи датчика NTC обратки	Неисправность датчика, кабеля или штекера подключения
F.05 (только Vaillant Атмо)	обрыв в цепи внешнего датчика тяги котла	Неисправность датчика, кабеля или штекера подключения
F.06 (только Vaillant Атмо)	обрыв в цепи внутреннего датчика тяги	Неисправность датчика, кабеля или штекера подключения
F.10	КЗ датчика NTC подачи (больше 130°C)	Неисправность датчика, кабеля или штекера подключения
F.11	КЗ датчика NTC обратки (больше 130°C)	Неисправность датчика, кабеля или штекера подключения
F.12	Короткое замыкание — NTC заполнения накопителя (> 130 °C) (VSC)	Неисправен штекер NTC, недопустимое электро соединение между контактами NTC или на электронике, неисправен NTC, неисправен кабель
F.13	Короткое замыкание датчика горячего старта	Замыкание штекера датчика на массу, короткое замыкание в кабельном жгуте, дефект датчика; температура > 130 °C.
F.14	КЗ датчика NTC обратки (больше 130°C)	Неисправность датчика, кабеля или штекера подключения
F.15 (только Vaillant Атмо)	КЗ внешнего датчика тяги	Неисправность датчика, кабеля или штекера подключения
F.16 (только Vaillant Атмо)	КЗ внутреннего датчика тяги	Неисправность датчика, кабеля или штекера подключения
F.20	срабатывание датчика STB	• датчик — NTC неисправен или неправильно подключен • прибор не отключается
F.22	«сухой ход»	— очень мало воды в устройстве, — неисправность в кабеле, подходящем к насосу — заклинило или неисправен насос — слабая циркуляция воды — неисправен датчик NTC — неисправна электронная плата
F.23	Недостаток воды в системе. Распознаётся сравнением температуры воды на обратке и подаче	— слишком малое количество воды в устройстве — кабель к насосу — Насос испорчен или заблокирован — слабая циркуляция- датчик NTC испорчен — плата электроники испорченна
F.24	Недостаток воды в системе — очень высокая температура на подаче	• слишком мало воды в приборе • неисправность в кабеле, подходящем к насосу • заклинило или неисправен насос • слабая циркуляция воды
F.25	Отключение устройствами безопасности: Слишком высокая температура отработанных газов	Штекерное соединение, опция тепловой предохранитель опрокидывания тяги (STB) прерван, обрыв кабельного жгута
F.26	Отсутствие должного тока для шагового двигателя газового клапана
F.27	«постороннее пламя» ионизационный сигнал сообщает о наличии пламени при закрытом газовом вентиле	• постороннее пламя, неисправность газового магнитного клапана • неисправность в работе контроля наличия пламени (заменить электронную плату)
F.28	«Блокировка розжига прибора» Неудачные попытки розжига, аппарат не запускается	— неисправность в подаче газа, например: — неисправен газовый счётчик или редуктор давления газа — наличие воздуха в газе — слишком малое поступление газа — закрыт газовый кран
F.28		• неисправность газовой арматуры (неисправность главного газового магнита или оператора) • неправильное подключение к газопроводу (слишком малое количество газа для розжига) • неисправность в трансформаторе розжига • разрыв в ионизационном токе (кабель, электрод)
F.29	«Отказ в рабочем режиме» Пламя потухло во время работы прибора, попытки розжига не удались	• временно прекращена подача газа из газопровода • сбои в работе трансформатора розжига • рециркуляция отходящих газов • ошибка в подключении заземления к прибору
F.30	Обрыв щупа котла (ecoCRAFT/3)
F.31	КЗ щупа котла (ecoCRAFT/3)
F.32	Отклонение частоты вращения вентилятора (только конденсационные)	Вентилятор заблокирован, неправильно вставлен штекер в вентилятор, неисправен датчик Холла, неисправность в кабельном жгуте, неисправна электроника
F.33	Через 30 минут после запроса тепла реле давления газовоздушного тракта не замыкает контакт. Только для Vaillant turboTEC	Отсутствие сигнала от реле давления газовоздушного тракта. Реле давления газо-воздушного тракта не размыкает контакт после выключения вентилятор
F.34	Маностат не отключается при остановке вентилятора
F.35	Ошибка в воздухопроводе/газоотводе	Воздухопровод/газоотвод закрыт
F.36 (только в Vaillant Атмо)	Датчик отходящих газов определил поступление отходящих газов в помещение	• недостаточные внешние условия для запуска прибора • коротка труба для отходящих газов • недостаточный приток воздуха • слишком высокая температура в помещении монтажа системы • недостаточный отступ прибора от стен в месте его установки
F.37	Отклонение частоты вращения вентилятора (слишком или недостаточно большая скорость во время работы)	Не вставлен или неисправен датчик давления (но не короткое замыкание или обрыв)
F.42	Короткое замыкание кодирующего резистора	КЗ на кодируемом сопротивлении в шине
F.43	Обрыв кодирующего резистора	Обрыв в цепи кодирующего сопротивления
F.49	Распознавание пониженного напряженияна шине eBus	Короткое замыкание в шине eBus, перегрузка eBus или на шине eBus 2 источника напряжения с разной полярностью
F.55	Ошибка датчика CO	Ошибка кабельного ствола: – Штекер датчика CO не вставлен или вставлен слабо – Размыкание/короткое замыкание в кабельном стволе – Неисправен датчик CO.
F.56	Превышено предельное значение сгорания	Значения эмиссии CO больше предельных (больше, чем на 60 секунд)
F.57	Само диагностика безуспешна	Рециркуляция отработанного газа, заблокирована/забита система выпуска отработанных газов, слишком маленькое давление газа, заблокирован/забит тракт подачи свежего воздуха, число оборотов воздуходувки колеблется, аппарат настроен на неправильный вид газа
F.60	газовый вентиль — ошибка 1	неисправность электроники, лампочка включения на панели не загорается
F.61	газовый вентиль — ошибка 2	неисправность электроники, лампочка включения на панели не загорается
F.62	газовый вентиль — неисправность задержки отключения	наличие пламени более 4 сек после отключения газового вентиля • неисправность электроники • засорение форсунок или газового коллектора • неисправность газового вентиля
F.63	ошибка EEPROM	ошибка контрольной суммы • неисправность электроники • неисправность EMV
F.64	ошибка АЦП	• неисправность датчиков (подачи, обратки, отходящих газов, непонятная кодировка прибора) • неисправность электроники
F.65	ASIC- блокировка при перегреве электронного блока	• слишком высокая температура в блоке переключения • слишком высокая температура в помещении, где установлена система • неисправность электроники
F.66	I?C-Bus ошибка передачи данных	• неисправность дисплея • неисправность кабеля, подходящего к дисплею • неисправность электроники
F.67	ошибка в работе GFA	Проверка наличия пламени на горелке (разные показания для микропроцессора и ASIC) • неисправность электроники • неисправность ионизационного электрода или подходящего к нему провода
F.70	Недействительный номер исполнения котла для дисплея и/или электроники	Одновременно были заменены дисплей и электроника, а номер исполнения котла заново не введен
F.71	Показания датчика подающей линии не изменяются	Несправен датчик на подающей линии
F.72	Неверное показание датчика подающей и/или обратной линии	Неисправность датчика подающей и/или обратной линии
F.73	Неверный сигнал датчика давления воды (слишком низкое)	Обрыв датчика давления воды или короткое замыкание на 0 В или датчик давления воды несправен
F.74	Неверный сигнал датчика давления воды (слишком высокий). Давление >4,5 бар.	Короткое замыкание датчика давления воды на 5 В/24 В или внутренняя ошибка датчика давления воды
F.75	После 5-кратного запуска насоса не определяется повышение давления > 50 мбар	Не распознается изменение давления при включении насоса: Несправен датчик давления воды или/и насос, воздух в отопительной системе, низкое давление воды в котле, расширительный бак подключен к подающей линии
F.76	Сработало устройство защиты от перегрева на первичном тепло-обменнике	Повреждены кабель или кабельные соединения плавкого предохранителя в первичном теплообменнике или неисправен первичный теплообменник
F.77	Достигнут максимальный уровень воды в насосе отвода конденсата /отсутствует обратная связь от модуля 2 из 7	Несправен насос отвода конденсата или получен сигнал обратной связи от клапана отходящих газов (возможно только при сочетании с этими принадлежностями)
F.78	Неверная конфигурация с принадлежностью	Неправильное электро подключение с принадлежностью
F.82	Ошибка прибора для проверки анода, питающегося от постороннего источника	При неподключенном аноде, питающимся от постороннего источника, краевой штекер не вставлен/неверно вставлен в печатную плату в распределительной коробке; При подключенном аноде, питающимся от постороннего источника, анод неисправен, контакты анода или электроника имеют недопустимое электро соединение, неисправен кабель
E11	Блокировка	Перепутано подключение датчиков NTC подающей и обратной линии
E12	Блокировка	150 сек.: T1-T2 > 35K
E13	Блокировка	10 мин: (dT1/dt)> 4K/сек

con	Нет связи с платой	Помехи в связи между дисплеем и платой в распределительной коробке
nnn	нет значения	Служебная информация
F xx	нет в списке ошибок	ошибка в программном обеспечении

www.servic71.ru

Значение кода ошибок и неисправностей котлов Вайлант

___________________________________________________________________________

Ошибка F.0 — Обрыв датчика температуры NTC на подающей линии

Возможные неисправные конструктивные узлы:

— NTC датчик
— Кабель датчика NTC
— Штекер контакта на блоке электроники

Ошибка F.1 — Обрыв NTC датчика на обратной линии

Возможные дефекты:

— NTC датчика температуры
— Кабеля NTC датчика
— Штекера контакта на блоке электроники

Ошибка F.5 — обрыв наружного датчика отходящих газов

Что проверить:

— Вышел из строя датчик
— Неправильное подключение датчика
— Дефект кабеля

Ошибка F.6 — Обрыв внутреннего датчика отходящих газов

Возможные неисправности:

— Поломка датчика
— Не правильное электрическое подключение
— Испорчен кабель

Ошибка F.10 — короткое замыкание датчика температуры подающей линии

Описание неисправностей:

— Замыкание штекера датчика
— Короткое замыкание в кабельном жгуте
— Вышел из строя датчик

Ошибка F.11 — Короткое замыкание датчика температуры обратной линии

— Проверить штекер датчика
— Проверить сам датчик

Ошибка F.13 — короткое замыкание датчика горячего старта

— Короткое замыкание в кабельном жгуте
— Дефект датчика
— Замыкание штекера датчика

Ошибка F.15 — короткое замыкание наружного датчика отходящих газов

— Дефект датчика

Ошибка F.16 — короткое замыкание наружного датчика отходящих газов

— Дефект датчика

Ошибка котла F.20 — сработала защита от перегрева

— Плохо подключен, или неисправен датчик температуры подающей линии, в связи с чем котел не отключается и происходит перегрев

Ошибка F.22 — отсутствие или нехватка воды в котле

Возможные неисправности:

— Низкое давление воды в котел Vaillant
— Неисправен датчик давления воды
— Произошел обрыв кабеля насоса или датчика давления воды
— Произошло заклинивание насоса, или он вышел из строя
— Не хватает производительности насоса

Ошибка F.23 — нехватка теплоносителя в котле. Большая разница температур между датчиками подающей и обратной линии.

— Перепутано подключение датчиков подающей и обратной линии
— Недостаточная производительность насоса
— Насос заблокирован, или вышел из строя

Ошибка F.24 — недостаточно теплоносителя в котле Вайлант. Происходит резкое увеличение температуры

— Низкое давление в системе
— Недостаточная производительность насоса
— Заблокирован насос

Ошибка F.26 — отсутствие соответствующего тока для шагового двигателя газового клапана

Ошибка F.27 — происходит поступление сигнала наличия пламени, несмотря на закрытие магнитных газовых клапанов

— Неисправно устройство контроля пламени
— Неисправны магнитные газовые клапана

Ошибка F.28 — котел Вайлант не включается. Безуспешные попытки розжига во время запуска

— Неисправен газовый счетчик или реле давления газа
— Наличие воздуха в газопроводе
— Низкое давление газа
— Неисправность газовой арматуры
— Неправильная настройка газа
— Неправильное заземление котла
— Неисправна электронная плата

Ошибка F.29 — во время работы гаснет пламя

— Неправильное заземление котла Vaillant
— Перебои в газораспределительной системе

Ошибка F.33 — Спустя 30 минут, после запроса тепла реле давления газовоздушного тракта не замыкает контакт

— Отсутствует сигнал от реле давления газо-воздушного тракта.
— Реле давления не размыкает контакт после выключения вентилятора

Ошибка F.36 — выход отходящих газов в помещение, где находиться котел после 3 попыток старта котла Вайлант

— Нехватка приточного воздуха
— Нарушение отвода продуктов сгорания

Ошибка F.49 — происходит распознавание пониженного напряжения на шине eBUS

Возможные причины:

— Перегрузка Ebus или на шине EBus 2 источника напряжения с разной полярностью
— Короткое замыкание на шине Ebus

Ошибка F.61 — нарушение подачи управляющего сигнала к газовым клапанам

— Неисправность газовых клапанов
— Неисправность электроники
— Неисправность газовых клапанов в кабельном жгуте

Ошибка F.62 — Неправильное время задержки отключения газового клапана

— Неисправность электроники
— Негерметичность газовой арматуры

Ошибка F.63 — неисправность EEPROM

— Неисправна электроника

Ошибка F.64 — неисправность датчика/электроники

— Короткое замыкание датчика подающей или обратной линии
— Неисправность электроники

Ошибка F.65 — высокая температуры блока электроники

— Электроника перегрета от внешнего воздействия
— Неисправность электроники

Ошибка F.67 — входной сигнал устройства контроля пламени за пределами границ (от 0 до 5В)

— Неисправность электроники

Ошибка F.70 — неправильный номер исполнения котла Vaillant для дисплея и электроники

— Были одновременно заменены дисплей и электроника, а номер исполнения котла заново не введен

Ошибка F.71 — показания датчика подающей линии не меняются

— Неисправен датчик на подающей линии

Ошибка F.72 — неверное показание датчика подающей, или обратной линии

— Неисправность датчика подающей и/или обратной линии

Ошибка F.73 — неправильный сигнал датчика давления воды (слишком низкий)

— Обрыв датчика давления воды или короткое замыкание на 0В или датчик давления воды неисправен

Ошибка F.74 — неверный сигнал датчика давления воды (слишком высокий). Давление >4,5 бар

— Короткое замыкание датчика давления воды на 5/24В или внутренняя ошибка датчика давления воды

Ошибка F.75 — после 5-кратного запуска насоса не определяется повышенные давления >50мбар

— Неисправен датчик давления воды или насос, возможно завоздушевание в отопительной системе
— Низкое давление воды, расширительный бак подключен к подающей линии.

___________________________________________________________________________

wssm.ru
