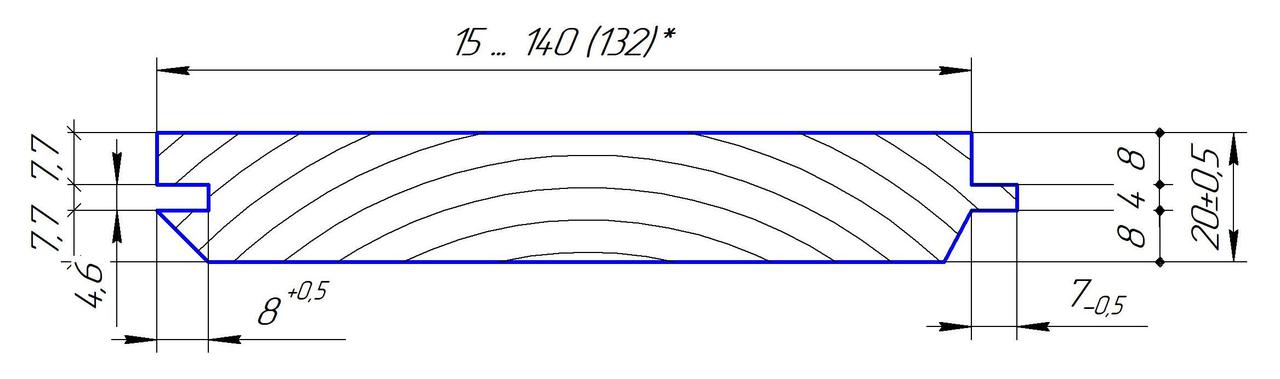

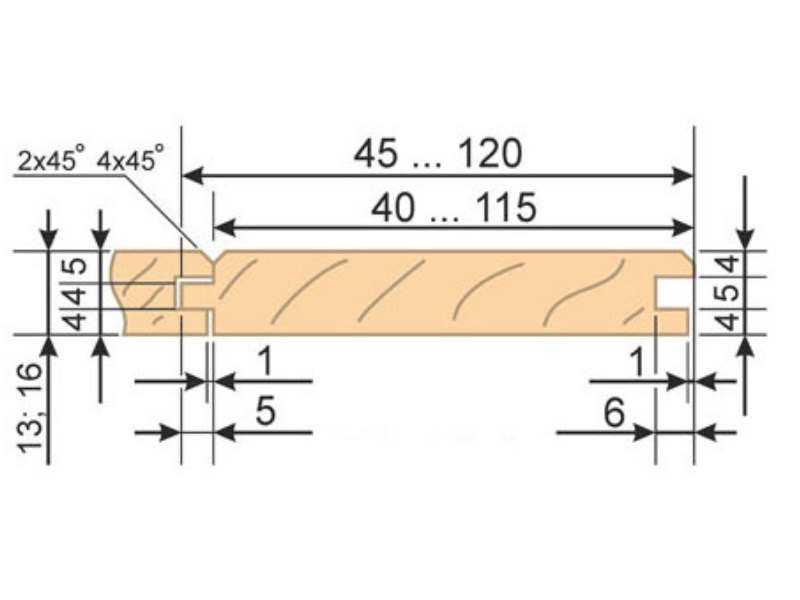

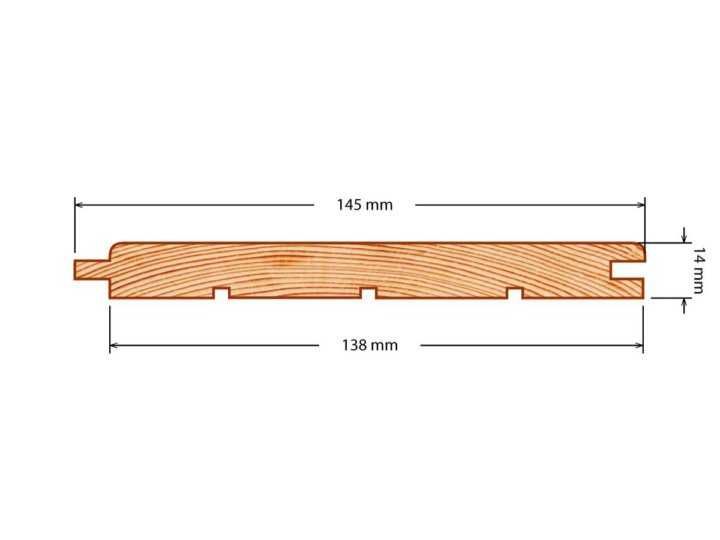

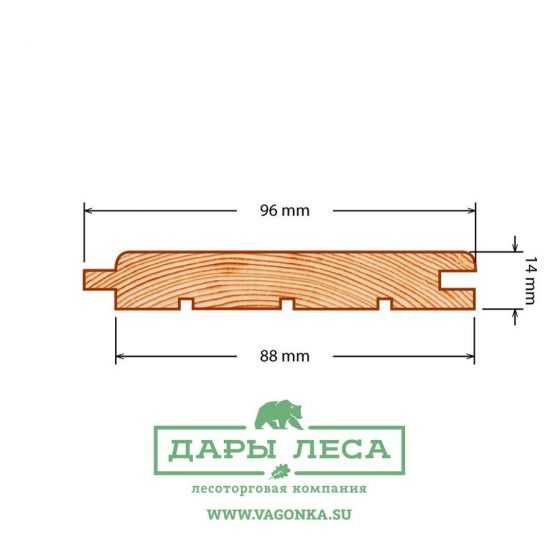

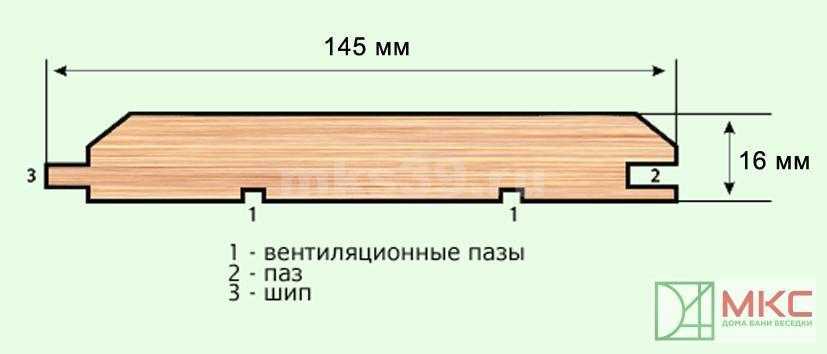

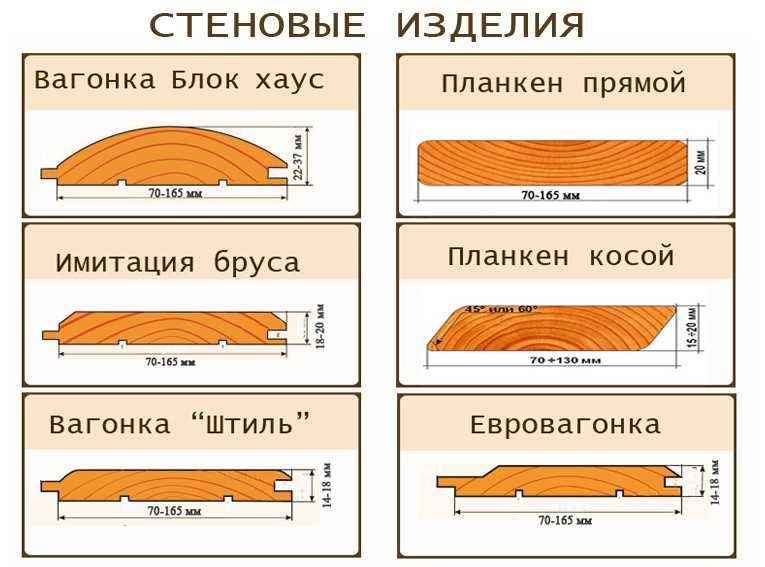

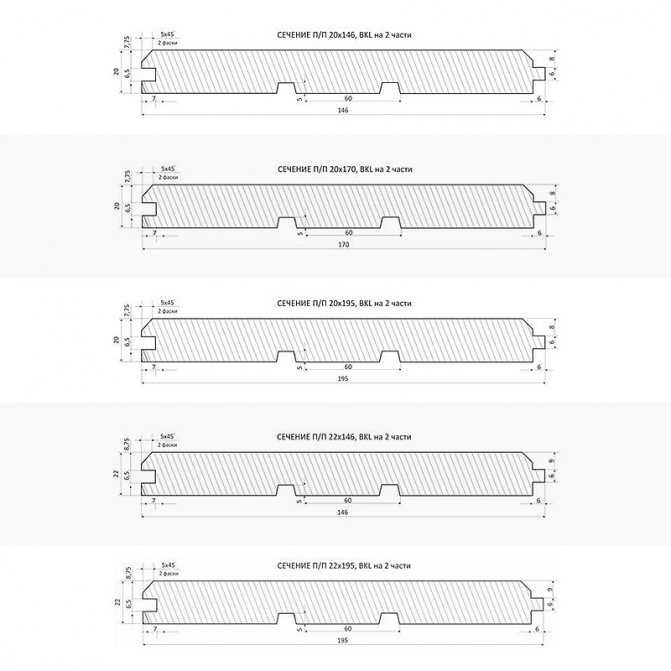

Вагонка чертеж: Размеры и другие параметры вагонки

Как правильно сделать расчет вагонки для бани | Барабашка

Любое строительство начинается с плана, схемы или чертежа и правильных расчетов необходимого материала. На этапе подготовки к строительству не нужно спешить, ведь как гласит известная пословица «Лучше семь раз отмерить и один раз отрезать». Вот и с расчетом вагонки для бани такая же ситуация, лучше грамотно подойти к этому вопросу, чтобы потом не заказывать несколько раз или не переборщить с остатками.

Прежде всего посчитайте площадь поверхности, которую необходимо закрыть деревянной вагонкой. Для расчета нужного количества досок нужно знать длину, ширину, толщину вагонки, а также рабочую ширину доски при сборке.

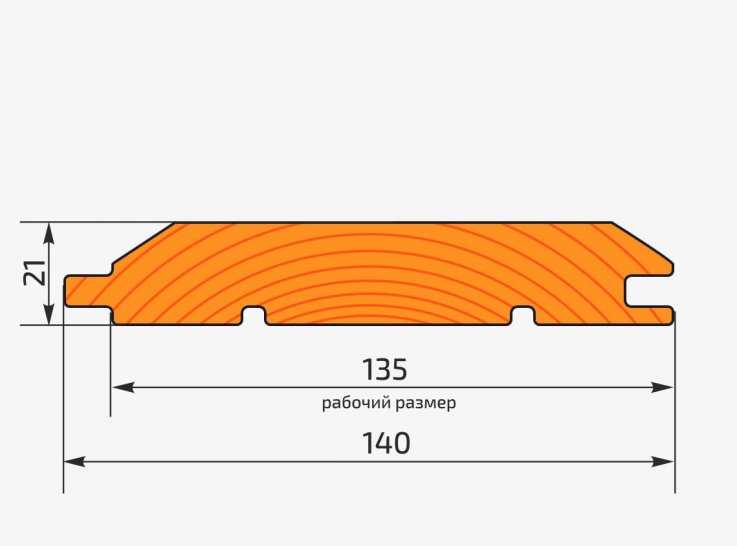

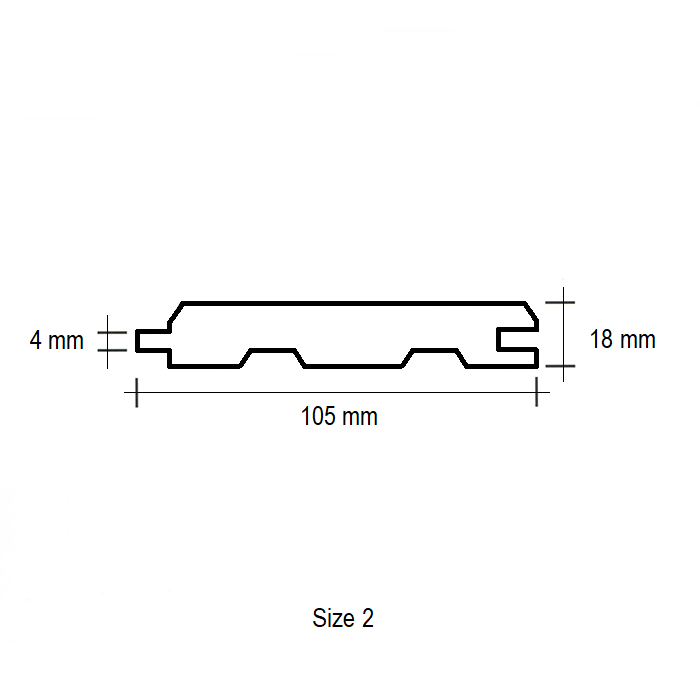

Важным показателем является ширина вагонки, на что нужно обратить особое внимание, она считается без учета гребня, а в общей длине учитывается паз и гребень.

Приведем примеры формул для расчета вагонки:

1. Общая площадь, S = (2AL + 2BL), где A – длина помещения или строения, B – ширина помещения или строения, L – высота помещения или стены.
2. Площадь потолка, S2 = CD, где С – длина потолка, D – ширина потолка.
3. Площадь окна и двери, S3 = ab + cd, где a – высота оконного проема, b – ширина оконного проема, c – длина дверного проема, d – ширина дверного проема.
4. Обшиваемая площадь, S4 = (S – S3) + S2. При необходимости все расчеты можно объединить в одну формулу: S = (2AL + 2BL + CD) – (ab + cd).

Мы поможем подсчитать нужное количество материала для облицовки поверхностей бани!

Простой расчет вагонки для бани по площади (на примере сруба 6х6, с моечной, парилкой и комнатой отдыха):

Расчитаем общий периметр помещений внутри бани – моечная 3,6х2+2,7х2=12,6 м; парилка 2,2х2+2,7х2=9,8 м; комната отдыха 2,2х2+2,7х2=9,8 м, общий периметр 12,6+9,8+9,8=32,2 м.

Площадь стен с учетом высоты 32,2х2,5=80,5 м2; итоговая площадь с учетом погрешностей, подрезки и вырезом под оконными и дверными проемами, следующая: (80,5-9)х1,15=82,225 м2 А площадь потолков – 3,6х2,7+2,2х2,7+2,2х2,7=21,6 м2, всего на потолок 21,6х1,15=24,84 м2

Всего общая площадь для внутренней обшивки бани 82,225+24,84=107,065 м2

	Периметр/Площадь		Общая площадь	Размер 1 доски вагонки	Кол-во досок шт.	Кол-во упаковок
Моечная	12,6 м	32,2 м/80,5 м2	107,065 м2	1500х92х16	830	83
Парилка	9,8 м			2000х92х16	623	63
Комната отдыха	9,8 м			2500х92х16	498	50
Потолки		21,6 м2		3000х92х16	415	42

Мы рекомендуем покупать материал с небольшим запасом 5-15%, что уже входит в представленные расчеты.

Добро пожаловать в блог «Барабашка — Строй»!

У нас собраны материалы, статьи о строительстве бань, деревянных лестниц и все, что с ними связано. В одном месте можно найти полезные идеи, задумки, которые вдохновят Вас на строительство и реализацию проектов.

Мы рады делиться с Вами богатым опытом и дельными советами!

Калькулятор вагонки! + с чертежами!

Тут введите размер потолка и высоту помещения!  (если нужно рассчитать и стены). Потом нажмите на кнопку ‘Расчет вагонки‘. В итоге вы получите расчет вагонки и профиля / реек на потолок (и стены) плюс наглядные схемы и чертежи раскладки вагонки и расположения реек и подвесов!

+ Форум для вопросов! — https://enigma10.ru/forum/

Все размеры вводите в метрах!

	размеры помещения —	выбор
	a м   b м	материал обшивки пластикпанели мдфдерев вагонка обрешетка (каркас) металлопрофильдерев. рейки порезка соединен.’краб’

Высота помещения h м

  Настройки графики — выбери параметр —

использовать метрику
применить координатную сетку





Полоса пластиковой  вагонки/деревянной/мдф:  длина                / шаг обрешетки    м        0.4м0.5м0.6м0.7м  ширина полосы   стены/опоры через    см      1.5м3м

  Примечания и рекомендации:
 — внимательно следите за планами ввода данных, если на плане
величина a показана большей, то и вводить надо большее
значение и наоборот
— если высоту помещения не вводить, или вводить равной 0,
то рассчитывается только потолок!
(просьба оставлять сообщения в чате или участвовать в опросе!
это поможет разработчикам улучшать работу расчетных систем)

Наш калькулятор вагонки поможет провести расчет вагонки с построением схем и чертежей! Это то же самое что купить программу за 5 000 р! Он проведёт расчет вагонки и профиля / реек на потолок, причём покажет раскладку полос вагонки и расположение монтажных реек прямо на схеме / чертеже

Похожие калькуляторы:



Калькулятор гипсокартона, подвесные потолки армстронг, вагонка, обшивка балконов вагонкой, обшивка балконов гипсокартоном, гипсокартон на потолок, вагонка/пластик на потолок, калькулятор гипсокартона на стену, калькулятор вагонки для стены, расчет стяжки, расчет штукатурки, расчет шпатлевки

Схемы специально сделаны прямо в масштабе помещения. Поэтому вы сразу увидите где какие элементы обшивки вагонкой должны находиться. Вот пример схемы —

Считайте вагонку! Мы ответим на любые вопросы бесплатно!

Вопросы по количеству материалов и схемам задавайте сразу на форум! — http://enigma10.ru/forum/
