типы вагонов. Классификация вагонов в поездах РЖД

Вагоны являются единицей подвижного состава, предназначенной для перевозки людей или транспортировки грузов. В связи с этим их делят на грузовые и пассажирские. Кроме железнодорожных, есть еще пассажирские вагоны, предназначенные для метрополитенов. Каждый этот вид представлен несколькими типами и моделями, обеспечивающих различные условия перевозки.

Пассажирские вагоны в поездах РЖД

Для перевозки людей предназначены пассажирские вагоны. Типы вагонов здесь выделяют следующие: общие (сидячие 1 и 2 класса), плацкартные, купейные, СВ (Люкс) и Премиум (VIP), а также следует указать вагон-ресторан, багажный и почтовый. Дополнительно можно выделить несколько категорий, которые свидетельствуют о наличии тех или иных преимуществ. Ну и, конечно же, разным может быть класс обслуживания.

Вагоны без спальных мест

Рассмотрим подробнее перевозящие непосредственно пассажиров вагоны. Типы вагонов зависят от созданных в них условий. Сидячий оборудован креслами, расположенными рядами с проходом посредине, что делает салон похожим на самолетный. В пригородном сообщении могут быть установлены жесткие кресла, в межобласном – мягкие. В первом классе всего 10 мест, более просторно и дополнительных услуг предоставляется больше, чем в бизнес- или эконом-классах, где может быть 43-68 мест.

Общий вагон – это плацкартный, но люди в нем едут сидя по трое на каждой нижней полке, верхние просто не используются или вообще отсутствуют. Сидячий и общий при этом неудобны для дальних поездок. Остальные типы пассажирских вагонов предусматривают наличие спальных мест, поэтому более подходят для подобных целей.

Вагоны со спальными местами

Плацкартный пассажирский вагон предусмотривает открытые купе для пассажиров, с одной стороны по два нижних и два верхних места, а напротив через проход еще и 2 боковых (тоже верхнее и нижнее). Под нижними местами предусмотрено место для багажа. Есть два складных столика – в открытом купе и на боковых местах.

Купейные вагоны разделены на 9 4-местных купе с раздвижными дверями, которые можно запирать. В каждом купе есть по паре верхних и нижних спальных мест, багажные отделения под нижними местами, складной столик и радио. Также предусмотрено постельное белье и полотенце. Дополнительно может быть предусмотрено кондиционирование. Мягкие вагоны – это те же купейные, но более комфортные и удобные.

Спальные вагоны повышенной комфортности

СВ (или пассажирский вагон «Люкс») также разделены на 9 купе, но с двумя спальными местами, обычно нижними. В остальном комплектация купе схожа с обычной, но предоставляет больше комфорта. Обязательно есть кондиционирование.

Вагоны премиум-класса разделены на 4-5 купе большого размера с различной планировкой, обставленные для комфортного путешествия. К примеру, они могут быть с раскладным диваном-кроватью или двуспальной кроватью. Здесь часто предусмотрены не только место для хранения багажа и стол, но и кресло, биотуалет, умывальник, душ, кондиционер, шкаф, телевизор, DVD и WiFi. В одном из купе также может находиться салон-бар. Иногда душ один на весь вагон. Ряд дополнительных услуг включен в стоимость: белье, пресса, закуски и напитки, а также туалетные принадлежности. Рассчитано купе на 1-2 человек, но приобретается в любом случае целое купе, без подселения.

Грузовые вагоны

Грузовые поезда предназначены для осуществления грузоперевозок железнодорожным транспортом. Так как перевозиться могут самые разные товары и вещества, то согласно характеру груза подбираются и вагоны. Типы вагонов характеризуют основные свойства, а особенности реализуются в конкретных моделях. Разные типы и модели предназначены каждый для определенных категорий грузов, имеют разную конструкцию кузова, отличаются способами погрузки и выгрузки, обеспечивают определенную степень сохранности.

Основные типы грузовых вагонов

Вагоны отличаются как внешне, так и своими характеристиками и возможностями. Среди наиболее популярных можно выделить следующие типы грузовых вагонов: крытые, полувагоны, платформы, цистерны, хопперы, изотермические и рефрижераторные, термосы. Они могут отличаться формой, линейными размерами, объемом, площадью пола, грузоподъемностью и массой тары.

Наиболее простые вагоны

Крытые вагоны конструктивно состоят из рамы с полом, стен по периметру и крыши. Для погрузки и выгрузки предусмотрены двери в боковых стенах. Они позволяют перевозить грузы, защищая их от атмосферных осадков и других неблагоприятных внешних воздействий. Такой товарный вагон может перевозить как штучные товары, так и зерновые, автомобили и даже животных. Обычно грузоподъемность составляет 25-72 т.

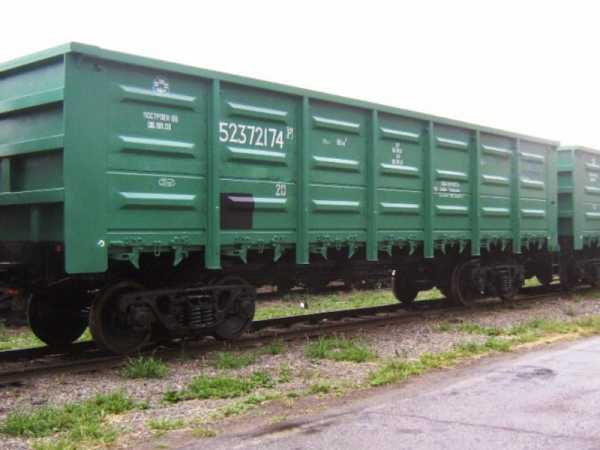

Полувагоны состоят из рамы с полом и стен, но без крыши. Часто в них перевозят полезные ископаемые, металлы, лесоматериалы. Предназначенные для транспортировки сыпучих грузов полувагоны могут иметь дополнительные люки в полу или стенах, чтобы упростить выгрузку. Загрузка осуществляется сверху. Защиты от атмосферных осадков обычно нет, но есть варианты со съемной крышей. Четырехосные перевозят 22-75 т, а восьмиосные обеспечивают грузоподъемность 69-130 т.

Платформы предназначены для перевозки контейнеров, длинномерных грузов, металлоконструкций, техники, оборудования, машин, леса а также сыпучих грузов, которые нет необходимости защищать от атмсферных осадков. Грузоподъемность достигает 70-73 т.

Вагоны под специфические грузы

Цистерны – несколько специфические вагоны. Типы вагонов внешне иногда похожи, но данные чаще всего имеют цилиндрическую форму с одним или несколькими люками сверху. Они обладают повышенной герметичностью, так как в них перевозят жидкие наливные грузы, а также порошкообразные вещества и сжиженные газы. Дополнительно цистерны могут оснащаться теплоизоляционным покрытием или даже оборудованием для разогрева груза, а для контроля устанавливаются специальные приборы. Четырехосные имеют грузоподъемность 60-65 т, а восьмиосные перевозят до 120-125 т.

Хопперы – вагоны особой формы, более широкие сверху и немного сужающиеся внизу, предназначенные для сыпучих грузов вроде зерна, удобрений, цемента, руды, угля и т.д. Снизу они снабжены люком, а форма способствует саморазгрузке. Могут быть открытыми или же закрытыми, с люками для загрузки на крыше. Грузоподъемность до 70 т.

Вагоны с обеспечением особых температурных условий

Изотермические крытые вагоны снабжены теплоизоляцией на основе пенополиуретана или полистирола, системой охлаждения и системой принудительной циркуляции воздуха. Они позволяют перевозить скоропортящиеся продукты, так как в них поддерживается необходимая температура.

Термосы перевозят нескоропортящиеся продовольственные продукты в пакетах и таре, а также некоторые скоропортящиеся грузы, сохраняя длительное время определенный температурный режим, созданный при загрузке.

Рефрижераторы обеспечивают транспортировку скоропортящихся грузов, которые могут храниться долго лишь при пониженных температурах. Они не просто сохраняют температуру, как термосы, а охлаждают или отапливают пространство внутри вагона до нужной температуры. Рассчитаны на 25-40 т.

Разнообразие моделей товарных вагонов

Следует заметить, что есть широкий выбор всевозможных моделей, которые предоставляют все типы вагонов. Цистерн, к примеру, много видов с разной конструкцией и дополнительными особенностями. Есть такие вагоны для молока, бензина, спирта, нефтепродуктов, ядохимикатов, порошков, сжиженных газов, кислот и т.д. И каждый груз требует соблюдения ряда условий, что и сказывается на внешнем виде и устройстве цистерны. Это же справедливо для других типов вагонов.

Типы вагонов метро

Свои вагоны используются и для метрополитена. Есть несколько видов, которые эксплуатируются сейчас. К примеру, в столице на маршруте находятся такие типы вагонов метро, как серия «Е» с модификациями, серия 81-717/714, «Яуза» (81-720/721), «Русич» (81-740/741) и серия 81-760/761. Возможно, где-то используются и более ранние версии.

Серия «Е» выпускалась в шестидесятых годах, но используется, в том числе с модификациями, до сих пор. В вагоне 42 сидячих места, хотя вместимость до 270 чел. Серия 81-717/714 выпускается с 1977 г., предоставляет 40-44 сидячих места и рассчитана на 308-330 человек. «Яуза» еще более современный: выпускается с 1991, предоставляя также 40-44 сидячих мест, а в общем вмещая до 330-350 человек. С 2002 выпускается «Русич», предоставляя уже 54-60 сидячих мест или же 344-370 мест всего. Серьезной модернизации подверглись вагоны в 2007-2008 гг., в результате чего появилась модель 81-717.6К/714.6К, более комфортная для машиниста, снабженная более эффективной системой вентиляции, для которой использовались лучшие материалы и технологии.

fb.ru

Железнодорожные вагоны - разновидности и типы

Перевозка медной руды послужила целью создания первых железных дорог в России. В настоящее время РЖД использует широкий спектр вагонов для грузовых перевозок, значительная часть вагонов передана дочерним структурам, организациям, предоставляющим услуги перевозчиков.


Характеристики железнодородных вагонов



Вагон – несамоходное транспортное средство осуществляющее движение по рельсам или монорельсу за счет локомотива(как правило). Вагон – единица подвижного состава и предназначен для перевозки грузов или пассажиров, специально сконструированный. Железнодорожный вагон может оснащаться специальными устройствами. Составом вагона занимаются вагоностроительные предприятия.

Все типы грузовых вагонов для железнодорожных перевозок условно разделяются на «закрытые» и «открытые». В последнем случае такие вагоны используются для перевозки в основном негабаритных грузов, погрузка которых производится сверху краном или же для перевозки контейнеров, а также грузов, которые можно хранить в любых условиях, среди них древесина песок уголь и прочие. Остальные грузы перевозятся в закрытых вагонах.







Классификация железнодорожных вагонов


Крытыми вагонами обычно перевозятся продукты питания, техника, мебель и другие грузы, контакт которых с открытым солнцем или влагой нежелателен. Крытые железнодорожные вагоны так же выполняют защитную функцию не только против факторов окружающей среды, но и от механических повреждений или кражи. К классу крытых вагонов относятся такие виды вагонов как: вагоны-ледники, вагоны-рефрижераторы, вагоны-термосы. В таких вагонах изотермического парка чаще всего перевозится скоропортящаяся продукция или медикаменты, с помощью специального оборудования создаются нужные температурные условия. Железнодорожные вагоны обычно транспортируются с помощью маневровых тепловозов

Полувагоны используются для транспортировки массовых неагрессивных, насыпных и навалочных грузов ( руда, уголь, лес и т.д.), штабельных и штучных грузов, куда входят контейнеры или оборудование. Длинномерные громоздкие грузы такие как лесоматериалы, машины на колесном ходу или строительные материалы перевозятся с помощью железнодорожных платформ, которые оснащены специальными узлами для крепления крупнотоннажных контейнеров (фитинговые упоры). Сыпучие грузы, требующие защиты от атмосферных осадков (цемент, зерно и т.п.) перевозятся с помощью вагонов-хопперов, которые относятся к полувагонам. Железнодорожные вагоны цистерны обеспечивают надёжную перевозку жидких или порошковых материалов, нефтепродуктов или сжиженных газов. Существует также разновидность вагонов-самосвалов называемыми думпкары для транспортировки и механизированной разгрузки грузов имеющих гранулированную консистенцию.












Железнодорожные вагоны специального назначения используются для грузов требующих особых условий перевозки (транспортеры для перевозки тяжеловесных грузов,вагоны для перевозки автомобилей, цемента, скота и других специфических грузов, а также вагоны предназначенные для технических нужд такие как вагоны- мастерские, вагоны пожарных поездов).











Типы железнодорожных вагонов











Итак грузовые универсальные и специализированные вагоны подразделяются на следующие типы:


  • Вагон-автомобилевоз
  • бункерный
  • вагон-лесовоз
  • вагон-цистерна
  • думпкар
  • комбинированный вагон
  • полувагон
  • крытый вагон платформа
  • фитинговая платформа
  • хоппер
  • вагоны промышленного транспорта
  • чугуновоз
  • шлаковоз
  • вагонетка
  • вагон для торфа




Грузовые изотермические железнодорожные вагоны вагоны:







  • Вагон-ледник
  • вагон-термос
  • рефрижераторный вагон




Специальные:











  • Броневагон
  • вагон-дефектоскоп
  • вагоны для транспортировок на АЭС
  • вагон для транспортировки охранной и ремонтной бригад
  • вагон-лаборатория
  • вагон-рельсосмазыватель
  • вагон сопровождения
  • путеизмерительный железнодорожный вагон
  • рельсошлифовальный
  • тендер и другие виды




Таким образом железнодорожные вагоны имеют обширную классификацию и множество сфер применения.







promplace.ru

Классификация вагонов ~ Вагонник

Вагоном называется единица железнодорожного подвижного состава, предназначенная для перевозки пассажиров или грузов.

Вагонный парк характеризуется сложностью и многообразием типов и конструкций. Это вызвано необходимостью удовлетворения различных требований при перевозках: защиты ряда грузов от атмосферных воздействий, сохранения качества скоропортящихся грузов, обеспечения комфорта пассажирам и др.


Вагоны классифицируются по четырем основным признакам: назначению, месту эксплуатации, осности и ширине колеи.


По назначению вагоны разделяются на две основные группы: пассажирские и грузовые.
Парк пассажирских вагонов составляют

  • несамоходные вагоны, перемещаемые локомотивами,
  • и самоходные, имеющие свою энергетическую установку или получающие энергию от контактной сети.

К несамоходным пассажирским вагонам относятся вагоны дальнего следования, межобластного и пригородного сообщения, вагоны-рестораны, багажные, почтовые, почтово-багажные и специальные.

  • Вагоны дальнего следования — это некупейные и купейные вагоны со спальными жесткими местами, а также купейные с мягкими спальными местами.
  • Вагоны межобластного сообщения используют для перевозки пассажиров на расстояние до 700 км. Эти вагоны строятся открытого типа или купейными и оборудуются мягкими креслами для сидения.
  • В вагонах пригородного сообщения перевозят пассажиров на расстояние до 150 км. Пригородные поезда локомотивной тяги формируются из вагонов с креслами или жесткими местами для сидения.
  • Вагоны-рестораны предназначены для организации питания пассажиров в пути следования, почтовые — для перевозки почтовых грузов, багажные — для багажа. От вагонов для перевозки пассажиров они отличаются планировкой и внутренним оборудованием.
  • К специальным пассажирским вагонам относятся: служебные и санитарные вагоны, вагоны-клубы, вагоны-электростанции и др.


Самоходные пассажирские вагоны — это вагоны электро- и дизель-поездов, а также автомотрисы. Они используются для пригородного и местного сообщений.


Парк грузовых вагонов состоит из универсальных и специальных вагонов следующих типов:
  • крытые — для грузов, требующих защиты от атмосферных воздействий и механических повреждений;
  • полувагоны — для навалочных, штабельных и штучных грузов, не требующих защиты от атмосферных воздействий;
  • платформы — для длинномерных, штабельных, громоздких, сыпучих и колесно-гусеничных грузов, не требующих защиты от атмосферных воздействий;
  • цистерны — для жидких, газообразных и пылевидных грузов;
  • изотермические — для скоропортящихся грузов;
  • хопперы — для массовых сыпучих грузов;
  • транспортеры — для крупногабаритных и тяжеловесных грузов, которые по своим размерам или массе не могут быть перевезены в других вагонах;
  • думпкары (вагоны-самосвалы) — для транспортировки и автоматизированной разгрузки горнорудных и земляных пород.

Пассажирский вагон

Вагон лаборатория

Вагон ресторан

Багажный вагон

Полувагон
Универсальные вагоны предназначены для перевозки широкой номенклатуры грузов, специальные — для отдельных видов или групп сходных по свойствам грузов. К универсальным вагонам относятся крытые вагоны с дверями в боковых стенах, полувагоны с люками в полу, платформы с откидными бортами и рефрижераторные изотермические вагоны. Специальные вагоны — это цистерны, хопперы (крытые и открытые), транспортеры, думпкары, а также крытые вагоны для перевозки скота, стали и бумаги в рулонах, полувагоны; глухим кузовом, платформы и крытые вагоны для перевозки автомобилей, платформы для крупнотоннажных контейнеров и лесоматериалов, изотермические вагоны для перевозки молока, живой рыбы, вина и др.
Обратите внимание: Большинство указанных типов вагонов подразделяются на универсальные и специальные. Цистерны, хопперы, транспортеры и думпкары относятся к специальным.
Соотношение универсальных и специальных вагонов в общем грузовом парке определяется технико-экономическими расчетами, так как каждой из этих групп свойственны свои достоинства и недостатки. Универсальные вагоны имеют меньший порожний пробег, но они хуже приспособлены для полной механизации погрузочно-разгрузочных работ и у них в ряде случаев недостаточно полно используются грузоподъемность и вместимость кузова. Специальные вагоны таких недостатков не имеют, но для них характерен большой порожний пробег, что требует наличия большего количества таких вагонов. Увеличение числа вагонов на вы­полнение заданного объема перевозок приводит к росту капитальных вложений в вагонный парк и усложняет регулировочную работу на железных дорогах.

По месту эксплуатации различают вагоны магистральные (общесетевые), промышленного и городского транспорта.

  • Магистральные вагоны допускаются для движения по всей сети железных дорог России и стран СНГ. Вагоны промышленного транспорта предназначены для эксплуатации на подъездных путях промышленных предприятий. Однако те из них, которые отвечают требованиям норм расчета и проектирования вагонов магистральных железных дорог и Правил технической эксплуатации железных дорог (ПТЭ), имеют право выхода на пути МПС.
  • К вагонам промышленного транспорта относятся думпкары, используемые на горнорудных и угольных предприятиях, а также все специальные грузовые вагоны, эксплуатируемые на промышленных предприятиях.
  • Вагоны городского транспорта обеспечивают перевозку пассажиров по городским и, в ряде случаев, пригородным железнодорожным путям — наземным и подземным. К вагонам городского транспорта относят: трамвайные вагоны — для перевозки населения по рельсовым путям, оборудованным контактной подвеской; вагоны метрополитена — для массовой перевозки пассажиров на линиях метрополитена, оборудованных третьим токоведущим рельсом.
По осности (числу колесных пар) вагоны подразделяются на двухосные, четырехосные, шестиосные, восьмиосные и многоосные. Большинство вагонного парка составляют четырехосные вагоны.

По ширине колеи различают вагоны широкой (более 1435 мм), нормальной (1435 мм) и узкой (менее 1435 мм) колеи. Вагоны России, стран СНГ, Финляндии и Китая строятся для колеи 1520 мм, США, Канады и большинства стран Европы — для колеи 1435 мм.

vagonnik.blogspot.com

Классификация и основные типы вагонов

Перевоз грузов железнодорожными перевозками осуществляется различными типами подвижного состава. В зависимости от характера груза, конструкции кузова, способов погрузки и выгрузки, а также обеспечения сохранности грузов существуют несколько видов вагонов. Это связанно в первую очередь с тем, что каждый вид вагона оснащен дополнительными, присущими только ему функциями, такими как: охлаждение или отопление, дополнительная площадь и прочие.

Различают следующие типы вагонов:

  • Крытые вагоны - используются для перевозки грузов, требующих защиты от атмосферных осадков. Кузов вагона представляет собой конструкцию, состоящую из рамы с полом, 4-х стен и крыши. Погрузка и выгрузка в универсальных крытых вагонах осуществляется через двери, расположенные в боковых стенах.
  • Полувагоны - предназначены для перевозки грузов, не требующих защиты от атмосферных осадков. Так как полувагоны не имеют крыши, то это позволяет полностью механизировать погрузку. Для перевозки сыпучих грузов существуют полувагоны с люками в полу, который позволяют механизировать выгрузку таких грузов.
  • Платформы - вагоны, применяемый для перевозки машин, оборудования, длинномерных грузов, контейнеров, а также сыпучих грузов, не требующих защиты от атмосферных осадков.
  • Цистерны - применяются для перевозки жидких грузов, сжиженных газов и порошкообразных материалов.
  • Изотермические - относится к типу крытых вагонов, предназначенных для транспортировки скоропортящихся продуктов. Кузовы таких вагонов оснащены специальной теплоизоляцией, в состав которой входит полистирол и пенополиуретан. Кроме того, для поддержания необходимой температуры изотермический вагон оснащается системой охлаждения и принудительной циркуляции воздуха.
  • Хопперы - разновидность полувагона, используемая для массовых перевозок удобрений, цемента, зерна и других сыпучих грузов. Для защиты от атмосферных осадков, применяются крытые хопперы с загрузочными люками на крыше.
  • Рефрижераторные - ниверсальный крытый вагон для перевозки скоропортящихся грузов, длительно хранение которых возможно только при пониженных температура (часто при ниже 0°C).
  • Термосы - вагоны для перевозки тарных, пакетированных, продовольственных нескоропортящихся грузов, ограниченного перечня скоропортящихся грузов, не требующих поддержания определенного температурного режима.

Основными техническими характеристиками грузового вагона являются: тара (собственная масса порожнего вагона), грузоподъемность (наибольшая масса груза, которую можно в нем перевозить), объем кузова, площадь пола, длина и другие линейные размеры.

kanrun.com.ua

Виды вагонов - Желдорсервис

ВИДЫ ВАГОНОВ


  1. Виды и классификация вагонов.
  2. Краткие технические характеристики вагонов.

Виды и классификация вагонов.

Вагоны различаются по числу колёсных пар (осности) — выпускаются 4, 6, 8, 12 и 16-осные; по устройству ходовых частей — тележечные и нетележечные. Основные параметры, характеризующие вагон: грузоподъёмность, собственная масса вагона (тара), осевая нагрузка, нагрузка на 1 м пути (погонная нагрузка).

В настоящее время железные дороги России располагают парком пассажирских и грузовых вагонов: цельнометаллический пассажирский (СВ, купейный, плацкартный, межобластной), цельнометаллический багажный (почтово-багажный), платформа, крытый вагон, полувагон, цистерна, хоппер, рефрижераторные вагоны (или вагоны-термосы) и рефрижераторные секции, специализированные вагоны (для перевозки контейнеров (фитинговые платформы), для перевозки автомобилей, для перевозки леса, битумовозы, транспортёры, сборно-раздаточные вагоны, вагоны для перевозки скота, вагоны для перевозки бумаги и т. д.).

Для поездок по железным дорогам высокопоставленных государственных должностных лиц и для руководящего состава железных дорог выпускаются новые, или переоборудуются из обыкновенных пассажирских, вагоны-салоны. Вагоны-салоны могут иметь бронирование подоконного пояса, пуленепробиваемые стекла и усиленную, вследствие увеличения веса из-за бронирования, экипажную часть с трёхосными тележками.

Некоторые вагон-салоны, имеющие историческое значение, сохранены в музеях.

Современные вагоны могут быть несамоходными и самоходными, к самоходным относятся моторные электрифицированные железнодорожные вагоны электропоездов, трамвайные вагоны, вагоны метрополитена, вагоны дизель-поездов[3].



 Двухэтажный пассажирский вагон



Бронированный вагон-салон Блюхера



Вагон-самосвал (думпкар) четырёхосный



Багажный вагон



Вагоны грузового парка

Крытый вагон

Крытый вагон

Крытый вагон предназначен для обеспечения сохранности перевозимого груза в неблагоприятных метеоусловиях, защиты от кражи и механических повреждений.

Крытый грузовой вагон



Вагон-термос



Крытый вагон для перевозки автомобилей



К крытым вагонам относятся также вагоны изотермического парка: вагон-ледник, рефрижераторный вагон, вагон-термос.

Полувагон

 Полувагон

Полувагон предназначен для перевозки навалочных грузов (руда, уголь, флюсы, лесоматериалы и т. п.), контейнеров, прочих грузов не требующих защиты от атмосферных осадков.



Полувагон



Люковый полувагон



Вагон-цистерна

Вагон-цистерна

Цистерны предназначены для перевозки жидкостей:нефтепродуктов, химически-активных и агрессивных жидких веществ, сжиженного газа (пропан-бутан, кислород), воды, молока. Вагоны-цистерны используются также для перевозки муки и цемента.



Вагон-цистерна



Платформа

 Платформа (вагон)

Платформы предназначены для перевозки длинномерных, штучных и сыпучих грузов, контейнеров и оборудования, не требующих защиты от атмосферных воздействий.



Четырёхосная платформа

Фитинговая платформа

Фитинговая платформа

Фитинговая платформа, это специализированная платформа, предназначенная для перевозки крупнотоннажных контейнеров и оборудованная специализированными узлами для их крепления — фитинговыми упорами.

40-футовые контейнеры на платформах



Хоппер

Хоппер (вагон)

Хоппер предназначен для перевозки массовых сыпучих грузов: угля, руды, цемента, зерна, балласта.



Вагон-хоппер





Тип  Грузоподъемность, т   Тара, т    Длина, м Ширина снаружи (без гофр), м  Высота от головки рельсов,
м
 вагона одной тележки  по осям автосцепки по кузову
 1  2  3  4  5  6  7  8
 Вагон крытый универсальный 4-осный 62-68  22  4,5-4,8  14,7  13,9  3,28  4,7
 Полувагон
4-осный
 63-69  22  4,5-4,8  13,9  12,7  3,13  3,4
 Полувагон
6-осный
 94  32,4  8,3  16,4  15,2  3,22  3,8
 Платформа
4-осная
 36-71  20,8  4,5-4,8  14,6  13,4  3,14  18,1
 То же для
контейнеров
 60-66  25,6  4,5-4,8  21,6  20,4  3,14  18,1
 То же для леса 54-57  28-31  4,5-4,8 25,2 24,0 3,15  5,1
 Платформа
6-осная
 93  29  8,3  15,2  14,0  2,83  1,3
 Цистерна для
нефтепродуктов
4-осная
 60  22,8  4,5-4,8  12,0  10,8  3,08  4,6
 То же 8-осная  120  48,8  12,0  21,1  20,0  3,28  4,83
 Вагон для
нефтебитума
4-осный
4-бункерный
 40-45  31,3  4,5-4,8  14,1  12,8  2,78  3,94
 Вагон
изотермический
4-осный
 42  41,0  7,0  18,2  17,0  3,0  4,6
 То же  49

41,0



7,0



22,2



21,0



3,0



4,6

 Вагон
изотермический
с машинным
отделением
 32  44,4  7,0  18,2  17,0  3,0  4,6
 То же для
обслуживающего
персонала
 -  71  7,0  18,2  17,0  3,0  4,6
 То же с
машинным
отделением
 -  76  7,0  18,2  17,0  3,0  4,6
 То же с
дизель-
электростанцией
 -  54  7,0  18,2  17,0  3,0  4,6
 Крытый вагон-
хоппер 4-осный
для цемента
 64-67  19,5  4,7  11,9  10,7  3,24  4,02
 Вагон-думпкар
4-осный
 50  30,2  4,7  11,5  10,3  3,2  2,46
 То же  60  29,0  4,7  11,5  10,3  3,2  3,0
 Вагон-думпкар
6-осный
 105  48,5  8,3  14,9  13,4  3,15  3,24
 Тоже 8-осный  145  67,0  11,2  17,6245  16,0  3,5  3,65
 Вагон
пассажирский
4-осный
международного
сообщения на
19 мест
 -  55,0  7,0  24,5  23,6  2,93  4,38
 То же на 16, 18
и 32 места
 -  59,62  8,0  24,5  23,6  2,85  4,23
 Вагон
пассажирский
жестко-мягкий
купированный
 -  52-55  6,6  24,5  23,6  3,06  4,36
 Вагон
пассажирский
некупированный
 -  54,0  8,0  24,5  23,6  3,11  4,38
Вагон
пассажирский
для сидения
 -  47-51  6,6  24,5  23,6  3,11  4,38
Вагон-ресторан
4-осный
 -  60  8,0 24,5  23,6  3,06  4,38
Вагон багажный  20  45-50  7,1-8,0  24,5  23,6  3,11  4,38
Вагон
электропоезда
ЭР-2, ЭР-9П
4-осный
головной и
прицепной
 -  37-40  7,0  20,16  19,6  3,48  4,29
 Тоже моторный  -  54,6-59,0

8,0

 20,16  19,6  3,48  4,29
 Вагон
электропоезда
ЭР-11, ЭР-22
моторный
 -  64,0  8,0  25,1  24,5  3,45  4,26
 То же прицепной  -  42,0  7,0  25,1  24,5  3,45  4,26
 Транспортер
площадочного
типа 4-осный
 55  30  Типовые
2-осные
по 4,7т
 19,47  10,0  3,45  0,68
 0,68

62

 25,6  2-осные
по 4,7т
 16,58

7,0

 2,41  0,56
 Транспортер
площадочного
типа 8-осный
 110  69,1  4-осные, состоящие из типовых
2-осных по 4,7т
 25,4  7,84  2,48  0,88
 Транспортер
сцепного типа
 120  77,6 Типовые 2-осные по 4,7т  37,22  23,5
между
турникетами
 -  1,06 до
упорной
поверхности
 Тоже 32-осный  480  211 4-осные, состоящие
из специальных
2-осных
 62,76  -  -  1,85
 Транспортер сочлененного типа 16-осный  220  120  4-осные, состоящие
из типовых 2-осных по 4,7т
 28,5 (порожние)
3,7 груженые
 -  -  -
 То же 20-осный  300  147  Две 4-осные,
состоящие из
типовых 2-осных по 4,7т ичетырех типовых 3-осных по 8,85т
 -  -  -  -
 Тоже 28-осный  400  200,5  4-осные, состоящие из специальных
2-осных литых и двух специальных
2-осных
 44,0  -  -  -
 То же 32-осный  500  204  специальные
4-осные тележки
 49,0  -  -  -





zeldorservice.com

Подробно о видах вагонов и их типах, какой бывают классификации

Виды пассажирских вагонов РЖД делятся на несколько типов, в зависимости от вместимости и зоны комфорта. Для большого количества видов составов есть линейная схема мест.

Виды вагонов

На сегодняшний день в парке компании «Российские железные дороги» представлены различные виды вагонов, используемые для различных задач:

  • для перевозки людей используются пассажирские составы, делящиеся на самоходные и несамоходные;
  • багажные вагоны используются для перевозки вещей пассажиров и другого багажа;
  • для почтовых нужд также используются специальные почтовые вагоны;
  • грузы, которые могут испортиться под воздействием неблагоприятных погодных условий, перевозятся в крытых грузовых составах;
  • грузы, не требующие защиты, могут быть транспортированы в полувагонах;
  • уголь, цемент и другие сыпучие материалы чаще всего возят в хопперах;
  • платформа — это специальное приспособление для перевозки материалов, имеющих большую длину, автомобилей и контейнеров;
  • для транспортировки жидкостей, газа и некоторых сыпучих материалов используются вагоны-цистерны;
  • думпкар — это вид транспорта, который может наклонять кузов, используется для перевоза сыпучих материалов с последующей автоматической разгрузкой.

Некоторые виды вагонов РЖД разделяются на типы. Прежде всего, это касается вагонов, используемых для перевозки пассажиров. Ниже представлена подробная классификация пассажирских вагонов.

Поезд РЖД

Типы вагонов

На сегодняшний день для железнодорожных перевозок используется 12 типов вагонов различной комфортабельности и назначения. Классы вагонов в поездах РЖД делятся следующим образом:

  1. Для комфортабельного путешествия в поездах дальнего следования можно воспользоваться услугами вагона-салона. По уровню своей комфортности он ничем не отличается от уровня номера в гостинице, имеющей пять звезд. Здесь есть душ, туалет, рабочее место, просторная кровать и прочие удобства, позволяющие максимально эффективно использовать свое время деловому человеку.
  2. Люкс-вагон разделен на 6, а в некоторых составах на 4 купе, имеющих по 2 спальных места в каждом. Нижний диван может быть трансформирован в двухместную кровать. Также присутствует верхняя полка. Спальное место значительно шире, чем в плацкартах или купе. В купе имеется биотуалет, душ, умывальник, в некоторых модификациях — салон-бар.
  3. Спальные составы могут быть разделены на 8 или 9 купе. При первом варианте они оснащаются двумя спальными местами, душем и умывальником, 2 туалета располагаются в концах состава. Девятикупейные вагоны не оснащены душем. Независимо от модификации, все купе подключены к кондиционеру. Иногда устанавливаются телевизоры и шкафы для одежды.
  4. Купейные вагоны можно отнести к наиболее востребованным среди пассажиров после плацкартных. Они рассчитаны на 36 пассажиров и разделены на 9 купе по 4 полки в каждом. В конце состава с обеих сторон расположены туалеты. В наличии есть бак с кипятком.
  5. Плацкартный вагон отличается от купейного наличием 18 дополнительных боковых мест и отсутствием перегородок у купе.
  6. Багажный состав используется специально для транспортировки вещей людей, использующих услуги железной дороги для переездов. На сегодняшний день есть возможность перевозки животных.

Дополнительная информация! Кроме вышеперечисленных, в настоящий момент для поездов дальнего следования в компаниях РЖД и ФПК используются вагоны-рестораны, вагоны-бары, для конференций, для молитвы, полностью оснащенные для совершения православного богослужения, и для перевозки транспортных средств.

Спальный вагон

Классификация вагонов

Классы вагонов РЖД разделяются на несамоходные и самоходные. Первым для передвижения нужен движущий локомотив, вторые могут двигаться самостоятельно. В свою очередь, несамоходные вагоны делятся на те, что используются для перевозки пассажиров на маршрутах дальнего следования и эксплуатируемые для межгородского сообщения на ближних расстояниях.

  • Вагоны международного и дальнего направления могут быть купейными и некупейными. Вагоны с купе также разделяют на те, что имеют мягкие и жесткие спальные места.
  • Сидячие места в поездах межобластного сообщения, которые преодолевают расстояние свыше 700 километров, всегда мягкие. Вагоны поездов, преодолевающих менее 150 километров, могут оборудоваться как мягкими, так и жесткими креслами.
  • Вагонами спецназначения считаются санитарные, электростанции, рестораны и прочие.

В различных целях могут использоваться самоходные составы, работающие от дизельного топлива или электричества.

Классы обслуживания в вагонах

Иногда недостаточно знать тип вагона, чтобы определить класс его обслуживания, которых также достаточно много. Расшифровка непонятных цифровых и буквенных обозначений без дополнительных знаний практически невозможна. Ниже представлена информация, позволяющая правильно определить, что имеет в наличии данный ж/д вагон:

  • Если на билете обнаружены символы «1А», то это значит, что вагон класса «Люкс» имеет в оснащении кондиционер. По факту они бывают далеко не всегда.
  • Бизнес-класс обозначается как «1Б». В стоимость билета будет включено множество различных услуг, одни из них полезны, другие абсолютно не нужны, но заплатить придется.
  • Спальный состав, не имеющий никаких дополнительных бонусов, будет обозначен как «1Л». Это самый дешевый вагон после плацкарта.
  • Люксовые купе часто нужно выкупать полностью, подобная опция обозначается следующим способом: «1М».
  • «1Е» — это сочетание можно встретить довольно редко. Это тип купе спального состава, который не имеет в наличии верхних полок.
  • На «Сапсане» часто можно увидеть символы «1С» — это сидячие места повышенной комфортности. Они действительно комфортны благодаря удобству и наличию большого количества свободного места.
  • Места для сидения, где пространства и комфорта поменьше, обозначаются как «2Е».
  • Обычное купе будет указано символами «2К», купе с дополнением в виде кондиционеров — это «2Э», а фирменное — «2Л».
  • Обычный с сидячими местами — «2С».
  • Плацкарт — «ЗП».

Вагон фирменных поездов оснащен душевой кабинкой

О нумерации вагонов

Мало кто знает, но длина пассажирского поезда может быть различной. Например, в Бельгии в 1991 году впервые начал перевозить пассажиров состав, имеющий 1730 метров. Средняя длина вагона в России — 23 метра, высота — 5 метров. В целом же характеристики зависят от типа и марки локомотива. Какие бывают вагоны, можно узнать по уникальной нумерации:

  1. Первое цифровое обозначение поможет определить его родовую принадлежность. Цифрой «2» обозначаются грузовые составы для перевозки товаров, подверженных атмосферным воздействиям. «4» — это платформы, а «5» — собственные составы. Цифрой «6» обозначены полувагоны. Цистерны выдает не только их внешний вид, но и цифра «7», под цифрой «8» можно распознать изотермические вагоны. Тройка и девятка обозначают все другие рода подвижного состава.
  2. Вагоны с четырьмя осями обозначаются цифровым значением по шкале от 0 до 8, цифра 9 указывает, что вагон имеет 8 осей. Транспортеры и вагоны с шестью осями всегда обозначены цифрой 3.
  3. Дополнительно по второй цифре специалисты узнают об объеме кузова крытых вагонов, длине платформенной рамы, есть ли люки и двери у полувагонов и многое другое.
  4. Три последующие цифры — это порядковый номер.
  5. Если у вагона есть переходная площадка, седьмой будет цифра 9, а восьмая считается контрольной.

Путешествие с детьми

На сегодняшний день компания РЖД запустила ряд поездов, оборудованных специальными игровыми зонами. К примеру, в 10 составе «Сапсана» и других фирменных поездах. В целом, оборудована она может быть по-разному, к примеру, в фирменном поезде «Москва-Воронеж» в игровой зоне есть:

  • мягкая мебель для детей;
  • телевизор;
  • различные игрушки;
  • столики, за которыми удобно рисовать, а также стульчики.

Обратите внимание! Начиная с 2017 года, каждый пассажир может получить сведения о наличии подобных вагонов на маршруте. Подобный выбор значительно облегчит путешествие.

Путешествие на поезде с детьми

Поездка с людьми, имеющими ограниченные возможности

Категория граждан, нуждающихся в инвалидных колясках для передвижения, имеет право на оформление билетов в те типы вагонов, которые оборудованы специальными подъемниками. В настоящий момент на различных маршрутах поездов дальнего следования есть 683 состава, имеющих специальные купе для людей, нуждающихся в особых потребностях.

Благодаря подъемнику комфортная посадка возможна с любого вида платформы, без необходимости покидать средство передвижения. К услугам пассажира будет предоставлено более широкое купе, рассчитанное на 2 спальных места (второе для сопровождающего лица). Кроме того, здесь есть ремни, при помощи которых можно пересесть с кресла-каталки на полку и обратно без участия сторонних лиц.

Полку можно поставить в максимально удобное положение для пассажира с особыми потребностями. Розетки, выключатели и прочие удобства расположены значительно ниже, чем в стандартных составах. Для слабовидящих все кнопки оснащены рельефными обозначениями, а проводник вызывается благодаря автоматизированной системе.

Важно! При условии острой необходимости специальный вагон с дополнительными возможностями может быть прицеплен к поезду, осуществляющему поездку по любому маршруту. Чтобы воспользоваться его услугами, следует оформить специальную заявку в Центр содействия мобильности. Дополнительную информацию по данному вопросу можно найти на официальном сайте РЖД.

Туалеты также значительно больше и имеют дополнительное оборудование для слабослышащих и видящих пассажиров, а также передвигающихся на инвалидном кресле. Если возникает необходимость, пассажиру может быть предложена кресло-коляска «Старт», специально адаптированная для передвижения по составу.

Перевозка инвалидов на поезде

Возможность путешествия с животными

В некоторых вагонах действуют общие правила, согласно которым перевозить домашних животных нельзя, в других данная возможность присутствует. В целом, пассажир может взять с собой одно животное на один посадочный талон, при условии отсутствия ручного багажа — двух. Но следует быть готовым доплатить за домашних питомцев определенную сумму или же выкупить купе полностью.

На сайте Российских железных дорог в разделе выбора и заказа билетов можно просмотреть доступные варианты и выбрать состав, в котором провоз животных разрешен. К примеру, выбрав необходимый класс обслуживания, следует обратить внимание на специальный значок в виде лапы, перечеркнутой красной чертой: он обозначает, что отправляться в путь с животными нельзя. А аналогичный без зачеркивания — это возможность взять питомца с собой. Кликнув на такую картинку, можно узнать более подробные правила по перевозке и оформлению необходимых документов. Но в целом, нужно будет позаботиться о наличии документов и выполнению санитарно-гигиенических норм, поскольку дурно пахнущую собаку могут и не пустить в вагон.

Правила перевоза ручной поклажи

Согласно политике, проводимой руководством РЖД, пассажир, пробивший посадочный талон на поезд, может взять с собой в купе груз весом не более 36 килограммов. Если же он путешествует в купе спального состава, рассчитанного на 2 места, то вес увеличивается до 50 килограммов. Но размер не должен превышать 180 сантиметров по сумме трех измерений.

Важно! Детские билеты, которые не дают права на предоставление места для ребенка, не входят в разряд тех, по которым можно перевозить ручную кладь. Потому, если вес груза превысит норму, придется доплатить.

Перевозка ручной клади

Случаи, когда невозможно оформить электронный билет

На сайте Российской железной дороги можно оформить проездной талон по любому направлению при условии, что:

  • Пассажир путешествует налегке. Если нужно выполнить отправку дополнительного багажа в грузовой отсек, то бронь не доступна ввиду необходимости предъявления билета для возможности воспользоваться услугами багажного жд вагона.
  • Также нельзя заранее заказать билет, если планируется путешествие поездом с домашними животными. Для их перевозки потребуется пройти формальные процедуры, для которых нужен посадочный талон.
  • Заказ билетов в составы, которые отправляются не от начальной станции, а прицепляются к составу в дальнейшем, невозможен.

В целом, несмотря на использование старых, неоднократно ремонтировавшихся вагонов по некоторым направлениям, компания РЖД делает все возможное для комфортного путешествия пассажиров и давно имеет международное признание. Периодичность выпуска новых комфортабельных составов и запуска дополнительных маршрутов позволяет отправиться в любую точку страны и зарубежные страны, поэтому, планируя отпуск, можно смело отправляться в путь по железной дороге.

Заказать билет на поезд стало еще проще. Теперь проводить подобную процедуру можно через онлайн-сервисы. Достаточно перед собой иметь паспорт, свидетельства о рождении (в случае путешествия с детьми) и реквизиты карты/электронного кошелька. Вводятся все данные и выбирается дата и время отправления.

turproezdka.ru

Классификация вагонов

Вагоном называется единица железнодорожного подвижного состава, предназначенная для перевозки пассажиров или грузов.

Вагонный парк характеризуется сложностью и многообразием типов и конструкций. Это вызвано необходимостью удовлетворения различных требований при перевозках: защиты ряда грузов от атмосферных воздействий, сохранения качества скоропортящихся грузов, обеспечения комфорта пассажирам и др.

Вагоны классифицируются по четырем основным признакам: назначению, месту эксплуатации, осности и ширине колеи.
По назначению вагоны разделяются на две основные группы: пассажирские и грузовые.
Парк пассажирских вагонов составляют

  • — несамоходные вагоны, перемещаемые локомотивами,
  • — и самоходные, имеющие свою энергетическую установку или получающие энергию от контактной сети.

К несамоходным пассажирским вагонам относятся вагоны дальнего следования, межобластного и пригородного сообщения, вагоны-рестораны, багажные, почтовые, почтово-багажные и специальные.

  • — Вагоны дальнего следования — это некупейные и купейные вагоны со спальными жесткими местами, а также купейные с мягкими спальными местами.
  • — Вагоны межобластного сообщения используют для перевозки пассажиров на расстояние до 700 км. Эти вагоны строятся открытого типа или купейными и оборудуются мягкими креслами для сидения.
  • — В вагонах пригородного сообщения перевозят пассажиров на расстояние до 150 км. Пригородные поезда локомотивной тяги формируются из вагонов с креслами или жесткими местами для сидения.
  • — Вагоны-рестораны предназначены для организации питания пассажиров в пути следования, почтовые — для перевозки почтовых грузов, багажные — для багажа. От вагонов для перевозки пассажиров они отличаются планировкой и внутренним оборудованием.
  • — К специальным пассажирским вагонам относятся: служебные и санитарные вагоны, вагоны-клубы, вагоны-электростанции и др.

Самоходные пассажирские вагоны — это вагоны электро- и дизель-поездов, а также автомотрисы. Они используются для пригородного и местного сообщений.

Пассажирский вагон

Багажный вагон

Вагон-ресторан

Вагон-лаборатория

Крытый вагон

Платформа

Полувагон

Цистерна

Рефрижераторный вагон

Хоппер-зерновоз

Думпкар

Транспортер

Парк грузовых вагонов состоит из универсальных и специальных вагонов следующих типов:

  • крытые — для грузов, требующих защиты от атмосферных воздействий и механических повреждений;
  • полувагоны — для навалочных, штабельных и штучных грузов, не требующих защиты от атмосферных воздействий;
  • платформы — для длинномерных, штабельных, громоздких, сыпучих и колесно-гусеничных грузов, не требующих защиты от атмосферных воздействий;
  • цистерны — для жидких, газообразных и пылевидных грузов;
  • изотермические — для скоропортящихся грузов;
  • хопперы — для массовых сыпучих грузов;
  • транспортеры — для крупногабаритных и тяжеловесных грузов, которые по своим размерам или массе не могут быть перевезены в других вагонах;
  • думпкары (вагоны-самосвалы) — для транспортировки и автоматизированной разгрузки горнорудных и земляных пород.

Универсальные вагоны предназначены для перевозки широкой номенклатуры грузов, специальные — для отдельных видов или групп сходных по свойствам грузов. К универсальным вагонам относятся крытые вагоны с дверями в боковых стенах, полувагоны с люками в полу, платформы с откидными бортами и рефрижераторные изотермические вагоны. Специальные вагоны — это цистерны, хопперы (крытые и открытые), транспортеры, думпкары, а также крытые вагоны для перевозки скота, стали и бумаги в рулонах, полувагоны; глухим кузовом, платформы и крытые вагоны для перевозки автомобилей, платформы для крупнотоннажных контейнеров и лесоматериалов, изотермические вагоны для перевозки молока, живой рыбы, вина и др.
Обратите   внимание: Большинство указанных типов вагонов подразделяются на универсальные и специальные. Цистерны, хопперы, транспортеры и думпкары относятся к специальным.
Соотношение универсальных и специальных вагонов в общем грузовом парке определяется технико-экономическими расчетами, так как каждой из этих групп свойственны свои достоинства и недостатки. Универсальные вагоны имеют меньший порожний пробег, но они хуже приспособлены для полной механизации погрузочно-разгрузочных работ и у них в ряде случаев недостаточно полно используются грузоподъемность и вместимость кузова. Специальные вагоны таких недостатков не имеют, но для них характерен большой порожний пробег, что требует наличия большего количества таких вагонов. Увеличение числа вагонов на вы­полнение заданного объема перевозок приводит к росту капитальных вложений в вагонный парк и усложняет регулировочную работу на железных дорогах.

По месту эксплуатации различают вагоны магистральные (общесетевые), промышленного и городского транспорта.

  • — Магистральные вагоны допускаются для движения по всей сети железных дорог России и стран СНГ. Вагоны промышленного транспорта предназначены для эксплуатации на подъездных путях промышленных предприятий. Однако те из них, которые отвечают требованиям норм расчета и проектирования вагонов магистральных железных дорог и Правил технической эксплуатации железных дорог (ПТЭ), имеют право выхода на пути МПС.
  • — К вагонам промышленного транспорта относятся думпкары, используемые на горнорудных и угольных предприятиях, а также все специальные грузовые вагоны, эксплуатируемые на промышленных предприятиях.
  • — Вагоны городского транспорта обеспечивают перевозку пассажиров по городским и, в ряде случаев, пригородным железнодорожным путям — наземным и подземным. К вагонам городского транспорта относят: трамвайные вагоны — для перевозки населения по рельсовым путям, оборудованным контактной подвеской; вагоны метрополитена — для массовой перевозки пассажиров на линиях метрополитена, оборудованных третьим токоведущим рельсом.

По осности (числу колесных пар) вагоны подразделяются на двухосные, четырехосные, шестиосные, восьмиосные и многоосные. Большинство вагонного парка составляют четырехосные вагоны.

По ширине колеи различают вагоны широкой (более 1435 мм), нормальной (1435 мм) и узкой (менее 1435 мм) колеи.Вагоны России, стран СНГ, Финляндии и Китая строятся для колеи 1520 мм, США, Канады и большинства стран Европы — для колеи 1435 мм.

www.trportal.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
