Технология термической обработки детали втулка из стали 40х. В стали ст40 содержится примерно



характеристики, применение, твердость и свариваемость стали 40Х

Марка стали: 40Х (заменители 45Х, 38ХА, 40ХН, 40ХС, 40ХФ, 40ХР).

Класс: сталь конструкционная легированная.

Использование в промышленности: оси, валы, вал-шестерни, плунжеры, штоки, коленчатые и кулачковые валы, кольца, шпиндели, оправки, рейки, губчатые венцы, болты, полуоси, втулки и другие улучшаемые детали повышенной прочности..

Твердость: HB 10 -1 = 217 МПа

Свариваемость материала: трудносвариваема. Способы сварки: РДС, ЭШС, необходимы подогрев и последующая термообработка. КТС - необходима последующая термообработка.

Температура ковки, oС: начала 1250, конца 800. Сечения до 350 мм охлаждаются на воздухе.

Флокеночувствительность: чувствительна.

Склонность к отпускной хрупкости: склонна.

Вид поставки:

  • Сортовой прокат, в том числе фасонный: ГОСТ 4543-71, ГОСТ 2590-2006, ГОСТ 2591-2006, ГОСТ 2879-2006, ГОСТ 10702-78.
  • Калиброванный пруток ГОСТ 7417-75, ГОСТ 8559-75, ГОСТ 8560-78, ГОСТ 1051-73.
  • Шлифованный пруток и серебрянка ГОСТ 14955-77.
  • Лист толстый ГОСТ 1577-93, ГОСТ 19903-74.
  • Полоса ГОСТ 103-2006, ГОСТ 1577-93, ГОСТ 82-70.
  • Поковки ГОСТ 8479-70.
  • Трубы ГОСТ 8731-74, ГОСТ 8733-74, ГОСТ 13663-86.
Зарубежные аналоги марки стали 45
США5135, 5140, 5140H, 5140RH, G51350, G51400, H51350, H51400
Германия1.7034, 1.7035, 1.7045, 37Cr4, 41Cr4, 41CrS4, 42Cr4
ЯпонияSCr435, SCr435H, SCr440, SCr440H
Франция37Cr4, 38C4, 38C4FF, 41Cr4, 42C4, 42C4TS
Англия37Cr4, 41Cr4, 530A36, 530A40, 530h56, 530h50, 530M40
Евросоюз37Cr4, 37Cr4KD, 41Cr4, 41Cr4KD, 41CrS4
Италия36CrMn4, 36CrMn5, 37Cr4, 38Cr4KB, 38CrMn4KB, 41Cr4, 41Cr4KB
Бельгия37Cr4, 41Cr4, 45C4
Испания37Cr4, 38Cr4, 38Cr4DF, 41Cr4, 41Cr4DF, 42Cr4, F.1201, F.1202, F.1210, F.1211
Китай35Cr, 38CrA, 40Cr, 40CrA, 40CrH, 45Cr, 45CrH, ML38CrA, ML40Cr
Швеция2245
Болгария37Cr4, 40Ch, 41Cr4
Венгрия37Cr4, 41Cr4, Cr2Z, Cr3Z
Польша38HA, 40H
Румыния40Cr10, 40Cr10q
Чехия14140
Австралия5132H, 5140
Южная КореяSCr435, SCr435H, SCr440, SCr440H

Сталь 40Х

pellete.ru

Сталь Ст3: характеристика, расшифровка, ГОСТ

Одной из самых востребованных марок стальных сплавов можно смело назвать сталь Ст3. Этот материал можно найти практически везде, начиная от садовых скамеек и заканчивая сложными сварными конструкциями. Чем это вызвано?

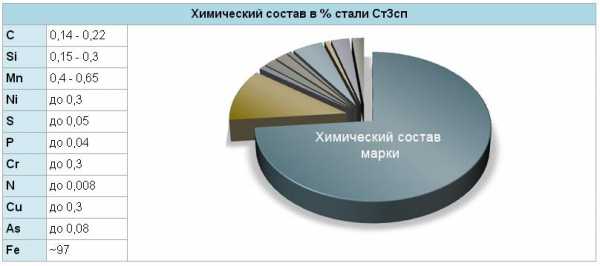

Химический состав

Марку Ст3 относят к углеродистым конструкционным сталям обыкновенного качества. В состав входят следующие химические элементы:

  • углерод до 0,22%;
  • кремний до 0,17%;
  • марганец до 0,65% и многие другие, в том числе хром и никель.

ГОСТ

Металлургические комбинаты производят следующую номенклатуру изделий из марки Ст3:

  1. Поковки ГОСТ 8479-70;
  2. Прокат ГОСТ 2591-2006;
  3. Полосовой и ленточный прокат ГОСТ 14918-80;
  4. Рельсы ГОСТ 5812-82;
  5. Трубы и арматура к ним ГОСТ 10705-80;

Расшифровка стали Ст3

Поставляемая заказчику сталь должна быть отмаркирована в соответствии с ГОСТ 380-2005. Полное название Ст3 должно звучать следующим образом Ст3Гсп ГОСТ 380-2005. Ее расшифровка звучит следующим образом:

  • Ст – так обозначают углеродную сталь обыкновенного качества;
  • 3 – порядковый номер марки сплава по ГОСТ 380-2005;
  • Г – это обозначение марганца. Если в сплаве его более 0,8%, то ее необходимо указывать.
  • Сп – уровень раскисления.

В качестве заменителя можно использовать сталь С245, это определено в ГОСТ 27772-88 и С285

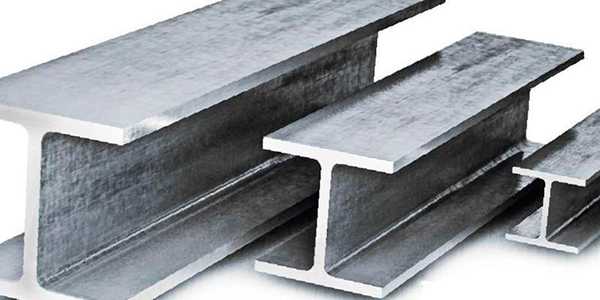

Применение стали Ст3

Технические параметры Ст3, позволяют ее использовать для производства нагруженных элементов сварных конструкций и деталей машин и механизмов, работающие при положительных температурах.

Некоторые виды проката, в частности, пятой категории используют при производстве металлоконструкций, которые могут работать при температурах от -40 до 425 градусов Цельсия при знакопеременных нагрузках.

После сооружения сложных конструкций имеет смысл провести термическую обработку, в частности, отжиг. Та операция необходима для снятия напряжений, возникающих после выполнения сварочных работ.

Кроме того, этот материал используют при производстве строительной арматуры Ат400с.

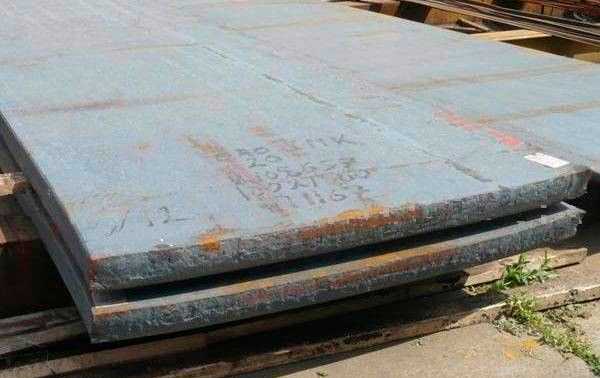

Лист, произведенный из данной стали, применяют для производства деталей, произведенной по технологии холодной штамповки. Из него производят корыта для сбора СОЖ и отработанных масел, устанавливаемых на станках, емкости различного объема и назначения, крышки для станочного оборудования, кожухи и пр.





Аналоги

Как уже отмечалось, марка Ст3 востребована при производстве разнообразных конструкций, и по сути, является самой популярной конструкционной сталью. Это и послужило тому, что ее производят металлургические комбинаты, расположенные во всех частях мира, например:

  • США - A284Gr.D, A57036;
  • Германия - 1.0038;
  • Япония - SS330;
  • Евросоюз - Fe37-3FN;
  • Китай - Q235.

Поставщики сталей, произведенной за пределами нашей страны, должны представить документы, подтверждающие соответствие импортных материалов отечественным ГОСТ и ТУ.

Технологические свойства

Сталь этой марки не имеет никаких ограничений по свариванию любым доступным способом в т.ч. газовой, электрической.

Ключевыми показателями стали можно назвать следующие:

  • стойкость к воздействию коррозии;
  • механические характеристики;
  • свариваемость.

Эти показатели позволяют разделить стальные сплавы на такие группы, как: обычной, повышенной и высокой прочности. Для деталей, имеющих толщину или диаметр свыше 36 мм, после сварки имеет смысл выполнить термообработку, которая снимет напряжения, возникающие в зоне сварочного шва под воздействием высокой температуры сварки.

Механическая обработка

Выбор режимов резания и подбор инструмента – это важная часть, необходимая для составления правильного технологического процесса обработки деталей, изготовленных из Ст3.

Для ее точения или фрезерования применяют режущий инструмент, выполненный из твердых сплавов ВК8, Т5К10. Для получения резьбы и внутренней, и наружной применяют метчики и плашки, выполненные из сталей Р18, Р6М5. При обработке на станках токарно-фрезерной группы целесообразно применять водоэмульсионные СОЖ, например, Эмульсол. Кстати, при нарезании резьбы вручную желательно использовать касторовое масло, которое существенно облегчает работу.

Выбор скорости обработки производят на основании свойств стали, технических параметров станочного оборудования и вида обработки. Например, при диаметре заготовки от 60 до 100 мм, допустимо использовать токарный резец с размером державки 16х25 мм. При глубине резания в 3 мм, скорость подачи суппорта должна равняться от 0,7 до 1,2 мм на один оборот шпинделя. При обработке на токарном станке допускается скорость вращения шпинделя в пределах 700 оборотов в минуту.

Особенности производства

Свойства готового материала определяются теми веществами, которые входят в его состав и во многом зависят от того какие технологии применялись при производстве того или иного сплава.





Основу стального сплава составляет феррит. Это составляющая железоуглеродистых сплавов. Он, по сути, является твердым раствором углерода и легирующих компонентов. Для повышения его прочности расплав насыщают углеродом.

К примесям, от которых, кроме вреда, ждать нечего относят фосфор и серу, а также их производные. Фосфор, вступая в реакцию с ферритом, понижает пластичность сплава во время воздействия высоких температур и усиливает хрупкость под воздействием холода. В процессе расплава может образовываться сернистое железо, которое может привести к красноломкости. Сталь Ст3 содержит в своем составе не более 0,05% серы и фосфора 0,04%.

Для производства конструкционных сталей применяют две сталеплавильные технологии:

  • мартеновскую;
  • конвертерную.

Параметры марки Ст3, получаемой одним или другим методом мало чем, отличаются друг от друга, но конвертерная технология проще и дешевле.

Раскисление стали Ст3

Процесс раскисления выполняют для удаления лишнего кислорода, который снижает механические характеристики стали. Для этого применяют кремний или алюминий. Они нейтрализуют кислород, а появляющиеся окислы служат стимулом для формирования очагов кристаллизации и тем самым способствуют появлению мелкозернистой структуры. Стали, прошедшие через эту операцию разделяют на три типа:

  • спокойные – сп;
  • полуспокойные – пс;
  • кипящие – кс.

В чем их отличия друг от друга. Спокойные стали получили свое название, потому что они не кипят при розливе. Они имеют более однородную структуру, они лучше обрабатываются сваркой и проявляют хорошую стойкость к динамическим нагрузкам. Но, с другой стороны, стоят они дороже и именно поэтому более широкое распространение получили стали полуспокойные. Они занимают место между спокойными и кипящими сплавами. Кстати, именно полуспокойные стали чаще всего применяют для создания конструкций разного назначения. Для ее получения используют меньшее количество раскислителя, по большей части – это кремний.

Как пример можно привести использование стали ст3 пс для создания строительных конструкций.

Тут следует отметить, что сталь должна отвечать требованиям ГОСТ 380-71. При покупке этой марки, предприятие поставщик должен предоставить документы с результатами испытаний материала на химический состав, по прочностным характеристикам, временные сопротивления и прочее.

Оцените статью:

Рейтинг: 0/5 - 0 голосов

prompriem.ru

Углеродистая сталь Ст3

О марке стального сплава Ст3 знает любой промышленный технолог или строитель, поскольку это наиболее распространенный конструкционный материал. Углеродистая сталь обыкновенного качества, которая может обозначаться как Ст3 или Ст3сп, является главным материалом для изготовления сварных и несварных конструкций, предназначенных для работы в условиях положительных температур. Символы «сп» в названии означают тип стали – спокойная. Как вариант, в названии может быть зашифрована полуспокойная сталь – «пс», или кипящая – «кп».

Характеристики и свариваемость стали Ст3


Прочность данной углеродистой стали высока, но даже она может быть увеличена путем искусственного повышения содержания углерода. Здесь важно найти компромисс или «золотую середину», поскольку большее количество углерода заметно снижает свариваемость материала (в швах начинают образовываться горячие трещины). На практике сварить металл, в котором содержится более 0,5% углерода, электрошлаковой сваркой невозможно. Чаще всего в работе с такими материалами применяются плавящиеся мундштуки и проволочные электроды большого сечения.

Если же альтернативы электрошлаковой сварке нет, то для углеродистой стали Ст3 применяется флюс АН-8, а также сварочные проволоки следующих марок:

  • Св-08 и Св-08А – для получения равнопрочных соединений
  • Св-08ГС – для работы с низкоуглеродистыми сталями
  • Св-08 ГА – универсальная
  • Св-08Г2С – универсальная
  • Св-10Г2 – универсальная

Серьезной проблемой, возникающей при сварке углеродистых сталей, становится прочность шва, а точнее его металла. Для повышения прочности специалисты рекомендуют увеличивать содержание марганца, который способствует увеличению склонности стали к закалке, поскольку тем самым заметно упрочняется феррит. Подобное легирование металла шва до уровня 1,5% Мn при исходных 0,12-0,14% С позволяет добиться такого же уровня прочностных характеристик, как у стали с содержанием углерода в 0,22-0,24% С, где доля марганца составляет 0,5-0,7%. Подобный эффект – увеличение прочности металла шва – также могут дать небольшие добавки хрома, никеля и прочих легирующих веществ.

Химический состав сплава Ст3

Процентное содержание основных химических элементов данной стали представлено на следующей диаграмме:

Применение конструкционной углеродистой стали

Являясь, по сути, самым распространенным конструкционным материалом, где состав стали позволяет получать прочные сварные соединения, сплав Ст3 находит крайне широкое распространение. Производители рекомендуют применять её для изготовления сварных и холодноштампованных деталей, а также элементов промышленных станков, работающих без трения и с минимальной нагрузкой. В частности, этот сплав идет на отливку корыт, кожухов и крышек станков, различных прокладок и т.п.

Согласно ГОСТу 977-75, сталь Ст3 поступает в производственные цеха в виде поковок или отливок. Она может иметь вид горячекатаной стали (ГОСТ 380-71) либо являться конструкционным сортовым металлом (ГОСТ 1050-74). В данном случае отличие будет заключаться в процентном содержании углерода в сплаве.

fx-commodities.ru

Расшифровка марок стали - Корпорация лестниц

Сталь шифруют буквами, обозначают те или иные химические элементы, входящие в состав марки или сплава.

Например, буквой Х - обозначается хром, Н никель, К - кобальт, М - молибден, В - вольфрам, Т - титан, Д - медь, Г - марганец, С - кремний,
Ф - ванадий, Р - бор, А - азот, Б - ниобий, Е - селен, Ц - цирконий, Ю - алюминий, Ч - показывает о наличии редкоземельных металлов

Также существуют свои обозначения для разных типов сталей в зависимости от их состава и предназначения.
Буквенные обозначения применяются также для указания способа раскисления стали:
КП — кипящая сталь
ПС — полуспокойная сталь
СП — спокойная сталь

Конструкционные стали обыкновенного качества нелегированные обозначают буквами Ст. (например, Ст.3; Ст.3кп)

Цифра, стоящая после букв, условно обозначает процентное содержание углерода в стали (в десятых долях), индекс кп указывает на то, что сталь относится к кипящей, т.е. неполностью раскисленная в печи и содержащая незначительное количество закиси железа, что обусловливает продолжение кипения стали в изложнице. Отсутствие индекса означает, что сталь спокойная.

Конструкционные нелегированные качественные стали (например, Ст.10; Сталь 20; Ст.30; Ст.45), обозначают двузначным числом, указывающим на среднее содержание углерода в стали 0,10%; 0,20%; и т.д.

Конструкционная низколегированная 09Г2С расшифровывается как сталь, углерода в которой около 0,09% и содержание легирующих компонентов марганца, кремния и других, составляет в сумме менее 2,5%.

Стали 10ХСНД и 15ХСНД отличаются разницей углерода, в таких сталях среднее содержание каждого элемента содержится менее 1% процента, поэтому цифры за буквой не ставятся.

Конструкционные легированные стали, такие как 20Х; 30Х; 40Х обозначают буквами и цифрами, в данном случае марка показывает содержание углерода и основного легирующего элемента хрома. Цифры после каждой буквы обозначают примерное содержание соответствующего элемента, однако при содержании легирующего элемента менее 1,5% цифра после соответствующей буквы не ставится.

30ХГСА хромокремнемарганцевая сталь, обладает большой прочностью и повышенным сопротивлением к ударным нагрузкам. В состав марки входит углерод 0,30%, кроме углерода содержит марганец, кремний и хром, примерно в равных долях по 0,8-1,1%

Содержание серы и фосфора не должно превышать 0,03% для каждого из этих элементов, поэтому в конце таких марок ставится буква А, что свидетельствует о дополнительных показателей качества марок, (например, 20ХН4ФА; 38ХН3МА). Также обозначаются и конструкционные рессорно-пружинные стали, такие как 60С2А, 65Г, где первые цифры показывают углерод в сотых долях процента. (0,60 и 0,65 соответственно).

Расшифровка сталей конструкционных подшипниковых, производится так, они обозначаются также как и легированные, маркировка начинается с буквы Ш (например, ШХ4; ШХ15; ШХ15СГ). Цифра 15 говорит о содержании легирующего хрома, примерная доля которого равна 1,5%, в стали ШХ4 0,4% соответственно. Существует множество других марок, подробнее о наличии в них элементов и примесей можно узнать в нашем марочнике, для этого достаточно воспользоваться поиском.

Качественные стали - для производства паровых котлов и сосудов высокого давления, обозначают как конструкционные нелегированные стали, с добавлением буквы К (например, 20К; 22К).

Литейные конструкционные стали обозначаются как качественные и легированные, но в конце наименования ставят букву Л, (35ХМЛ; 40ХЛ и т.п.).

Стали строительные обозначают буквой С и цифрами, соответствующими минимальному пределу текучести стали. Дополнительно применяют обозначения: Т — термоупрочненный прокат, К — повышенная коррозионная стойкость, (например, С345Т; С390К и т. п.). Аналогично буквой Д обозначают повышенное содержание меди, ( С345Д; С375Д ).

Стали инструментальные нелегированные, делят на качественные, обозначаемые буквой У и цифрой, указывающей среднее содержание углерода (например, У7; У8; У10) и высококачественные, обозначаемые дополнительной буквой А в конце наименования (например, У8А; У10А; У12А) или дополнительной буквой Г, указывающей на дополнительное увеличение содержания марганца (например, У8ГА).

Стали инструментальные легированные, обозначаются также как и конструкционные легированные. Возьмем такую марку как ХВГ, расшифровка этой марки показывает наличие в ней основных легирующих элементов: Хрома, Вольфрама, Марганца. Эта сталь отличается от 9ХВГ, повышенным содержанием в ней углерода, примерно 1%, поэтому цифра в начале марки не ставится.

Стали быстрорежущие расшифровываются следующим образом - такие марки имеют букву Р (с этого начинается обозначение стали), затем следует цифра, указывающая среднее содержание вольфрама (например, Р18; Р9), затем следуют буквы и цифры, определяющие массовое содержание элементов. (например, сталь Р6М5) цифра 5 показывает долю молибдена в этой марке. Содержание хрома не указывают, т. к. оно составляет стабильно около 4% во всех быстрорежущих сталях и углерода, т. к. последнее всегда пропорционально содержанию ванадия. Следует заметить, что если содержание ванадия превышает 2,5%, буква Ф и цифра указывается (например, стали Р6М5Ф3).

Сталь электротехническая нелегированная АРМКО, как ее еще называют: технически чистое железо (например, 10880; 20880 и т.д.) Такие марки содержат минимальное количество углерода, менее 0,04%, благодаря чему имеют очень малое удельное электрическое сопротивление. Первая цифра указывает на вид обработки (1- кованный или горячекатаный, 2- калиброванный). Вторая цифра 0 говорит, что сталь нелегированная, без нормируемого коэффициента старения; 1 с нормируемым коэффициентом старения. Третья цифра указывает на группу по основной нормируемой характеристике. Четвертая и пятая - количество значения основной нормируемой характеристики.

Алюминиевые сплавы маркируются по следующему принципу: марки литейных сплавов имеют первую букву А, за ней Л. Сплавы для ковки и штамповки за буквой А имеют букву К. После этих двух букв ставится условный номер сплава.

Принятые обозначения деформированных сплавов такие: сплава авиаль - АВ, алюминиево-магниевого - АМг, алюминиево-марганцового - АМц. Дуралюмины обозначаются буквой Д с последующим условным номером.

Для специалиста по металлам расшифровка марок сталей представляет собой простое и понятное занятие.

Маркировка сталей была разработана в СССР и действуют по настоящее время на территории России и СНГ.

nergperila.ru

Расшифровка марок сталей и сплавов ЭП, ЭИ (3П 333, ЭИ 869)

Главная / Справочник / Расшифровка марок сталей буквенные значения. Специальные стали и сплавы. ЭП, ЭИ (3П 333, ЭИ 869)

Расшифровка сталей , буквенные значения марок стали.

Основной стандарт определяющий основной химический состав, буквенные обозначение присутствующих в стали легирующих компонентов обозначен в ГОСТ 4543-71 «Прокат из легированной конструкционной стали». На сегодняшний день изготавливают  различные стали  с добавками компонентов нерегламентированных настоящим ГОСТом 4543-71, зачастую их обозначают первой буквой названия элемента за некоторым исключением.

В таблице предоставлены буквенные значения основных элементов.

 Х - хром

 Ф-ванадий

 М-молибден

 Е-селен

 Т-титан

 А-азот

 Н-никель

 Л-берилий

 В-вольфрам

 Ц-цирконий

 Д-медь

 Ю-алюминий

 Г-марганец

 Б-ниобий

 С-кремний

 Ч-рмз (редкоземельные)

 К-кобольт

 Ш-магний

 П-фосфор

 Р-бор

 Буквенные обозначения состояния стали

СП- Спокойная сталь

ПС-Полуспокойная сталь

КП-Кипящая сталь

 Сталь обыкновенного качества нелегированная обозначается,  например сталь 3, ст.3сп(спокойная сталь)

Сталь качественная конструкционная нелегированная обозначается  обычно как ст.10-ст.45 ( так же ст.20, ст.35, ст.40 двухзначное число данной стали обозначает содержание углерода в стали (например сталь 45 содержание углерода 0,45%)

Сталь Низколегированная обычно обозначается как 09Г2С, 10Г2, 10ХСНД-15ХСНД. Сталь 09Г2С условно расшифровывается так 09Г2С - 09 означает содержание углерода 0,09%, 09Г2С - Г2 означает присутствие в стали легирующего элемента марганец содержание которого в сумме не менее 2,5%, 09Г2С – С  означает содержание кремния. Стали 10ХСНД и 15ХСНД цифры после букв не прописываются, потому что среднее содержание легирующих элементов не менее 1%.
Также низколегированные стали обозначаются буквой С - строительные стали с соответствующим минимальным пределом текучести, С-345, С-355 , ( так же бывают С-355Т буква  Т означает термоупрочненую сталь. Если присутствует буква К то это означает повышенную стойкость к коррозии.

Сталь конструкционная рессорно-пружинная , это такие стали как 65Г-70Г, 60С2А, 60С2ФА. Например сталь 65Г означает содержание углерода 0,65% и легирующий элемент Г- Марганец

Сталь конструкционная легированная, обычно это такие марки как 15Х-40Х ( так же ст.20Х ст.30Х) например сталь 40Х означает содержание  углерода буква Х легирующий элемент хром. Так же примером обозначим хромо-кремнемарганцевую сталь 35ХГСА, сталь имеет повышенное сопротивление ударным нагрузкам очень прочная сталь. Например сталь 35ХГСА содержит углерод равный 0,3% а так же легирующие элементы Х-Хром, Г- Марганец, С-Кремний, А-Азот примерно около 1,0%.

Буква А в начале обозначения марки стали говорит о том что это Автоматная сталь например А12,АС12ХН, АС14, АС19ХГН, АС35Г2 в большинстве используется в автомобилестроении, для обработки на специализированных станках с большой скоростью резания.  Буква А в конце маркировки сталей относит её к высококачественным сталям. Например 40ХГНМ относится к качественным сталям , а 40ХГНМА уже к высококачественным.

Сталь Котельная эту марку называют котельной работает под высоким давлением такая сталь тоже является конструкционной  например 20К, 20КТ, 22К среднее содержание углерода в ней 0,20%

 Сталь конструкционная шарикоподшипниковая например такие как ШХ-15, ШХ-20. Обозначение шарикоподшипниковой стали начинается с буквы Ш. Так же бывает сплав стали ШХ15СГ, буквы СГ означают повышенное содержание кремния и марганца что придает стали наиболее лучшие характеристики. Например сталь ШХ15 расшифровывается буква Ш –шарикоподшипниковая сталь, Х указывает на содержание хрома около 1,5%.

Сталь инструментальная. Обычно инструментальные марки стали такие как У7, У8, У10 относятся к качественным инструментальным сталям, а такие марки стали как например У7А или У8А, У10А к высококачественной инструментальной стали. Обозначаются буквой У, а число указывает на содержание углерода.

 Сталь быстрорежущая. Быстрорез краткое наименование. Обозначается буквой Р  например такие Р9, Р18 или Р6М5,  следующая за буквой Р число обозначает содержание элемента В- вольфрама. Например сталь Р6М5К5  обозначает следующее Р-быстрорежущая, цифра 6 содержание вольфрама, М5 означает содержание молибдена, К5 указывает на содержание в марке Р6М5К5 К-кобальт. Углерод не указывается потому что его содержание всегда около 4,5% во всех быстрорезах. Если сождержание ванадия выше 2,5% то указываеться буква Ф например Р18К5Ф2.

Сталь электротехническая это таки марки как 10880-20880 Сталь содержит минимальное количество углерода процентах исчисляется менее 0,05% из за этого имеет маленькое удельное электрическое сопротивление. Например, марка 10880 расшифровывается так: цифра 1 указывает на способ  проката горячекатаный или кованный, (цифра 2 в начале означает калиброванную сталь). Следующая цифра 0 указывает, что сталь нелегированная, без коэффициента старения, если вторая цифра 1 то означает сталь с нормируемым коэффициентов старения. Третья цифра означает группу по нормируемым характеристикам. Четвертая и пятые числа означает количество по нормируемым характеристикам.

Литейные стали имеют букву Л в конце марки обозначаются так же как  и конструкционные стали например 110Г1Л ГОСТ 977—75, 997-88

Алюминиевые сплавы обозначаются буквой А, например АМГ, АМЦ , АД-1Н ( Д- означает дюралюминиевый, Н- означает нагартованный),

Сталь высококачественная, при изготовлении высококачественной стали применяются разные методы изготовления.
Электрошлаковый переплав обозначается буквой Ш в конце значения например: нержавеющая сталь 95Х18-Ш, 20ХН3А-Ш.
Вакуумно-дуговой
переплав обозначается в конце значения буквами ВД например ЭП33-ВД.
Элетрошлаковый с последующим вакуумно-дуговым
переплавом обозначается ШВД.
Вакуумно-индукционная
плавка имеет обозначение ВИ.
Электронно лучевой переплав
имеет буквенное обозначение ЭЛ.
Газокислородно рафинированный переплав
имеет значение ГР.

mpkural.ru

Расшифровка марок сталей не очень сложное дело

Расшифровка сталей, буквенные значения марок стали.

Основной стандарт определяющий основной химический состав, буквенные обозначение присутствующих в стали легирующих компонентов обозначен в ГОСТ 4543-71 «Прокат из легированной конструкционной стали». На сегодняшний день изготавливают  различные стали  с добавками компонентов нерегламентированных настоящим ГОСТом 4543-71, зачастую их обозначают первой буквой названия элемента за некоторым исключением.

В таблице предоставлены буквенные значения основных элементов.

 Х - хром

 Ф-ванадий

 М-молибден

 Е-селен

 Т-титан

 А-азот

 Н-никель

 Л-берилий

 В-вольфрам

 Ц-цирконий

 Д-медь

 Ю-алюминий

 Г-марганец

 Б-ниобий

 С-кремний

 Ч-рмз (редкоземельные)

 К-кобольт

 Ш-магний

 П-фосфор

 Р-бор

 Буквенные обозначения состояния стали

СП- Спокойная сталь

ПС-Полуспокойная сталь

КП-Кипящая сталь

 Сталь обыкновенного качестванелегированная обозначается,  например сталь 3, ст.3сп (спокойная сталь)

Сталь качественная конструкционная нелегированнаяобозначается  обычно как ст.10-ст.45 ( так же ст.20, ст.35, ст.40 двухзначное число данной стали обозначает содержание углерода в стали (например сталь 45 содержание углерода 0,45%)

Сталь Низколегированнаяобычно обозначается как 09Г2С, 10Г2, 10ХСНД-15ХСНД. Сталь 09Г2С условно расшифровывается так 09Г2С - 09 означает содержание углерода 0,09%, 09Г2С - Г2 означает присутствие в стали легирующего элемента кремний содержание которого в сумме не менее 2,5%, 09Г2С – С  означает содержание кремния. Стали 10ХСНД и 15ХСНД цифры после букв не прописываются, потому что среднее содержание легирующих элементов не менее 1%. Также низколегированные стали обозначаются буквойС - строительные сталис соответствующим минимальным пределом текучести, С-345, С-355 , ( так же бываютС-355ТбукваТ означает термоупрочненую сталь. Если присутствует букваКто это означает повышенную стойкость к коррозии.

Сталь конструкционная рессорно-пружинная , это такие стали как 65Г-70Г, 60С2А, 60С2ФА. Например сталь 65Г означает содержание углерода 0,65% и легирующий элемент Г- Марганец

Сталь конструкционная легированная, обычно это такие марки как 15Х-40Х (так же ст.20Х ст.30Х) например сталь 40Х означает содержание  углерода буква Х легирующий элемент хром. Так же примером обозначим хромо-кремнемарганцевую сталь 35ХГСА, сталь имеет повышенное сопротивление ударным нагрузкам очень прочная сталь. Например сталь 35ХГСА содержит углерод равный 0,3% а так же легирующие элементы Х-Хром, Г- Марганец, С-Кремний, А-Азот примерно около 1,0%.

Буква А в началеобозначения марки стали говорит о том что этоАвтоматная сталь например А12,АС12ХН, АС14, АС19ХГН, АС35Г2 в большинстве используется в автомобилестроении, для обработки на специализированных станках с большой скоростью резания.Буква А в концемаркировки сталей относит её к высококачественным сталям. Например 40ХГНМ относится к качественным сталям , а 40ХГНМА уже к высококачественным.

Сталь Котельная эту марку называют котельной работает под высоким давлением такая сталь тоже является конструкционной  например 20К, 20КТ, 22К среднее содержание углерода в ней 0,20%

 Сталь конструкционная шарикоподшипниковаянапример такие как ШХ-15, ШХ-20. Обозначение шарикоподшипниковой стали начинается с буквы Ш. Так же бывает сплав стали ШХ15СГ, буквы СГ означают повышенное содержание кремния и марганца что придает стали наиболее лучшие характеристики. Например сталь ШХ15 расшифровывается буква Ш –шарикоподшипниковая сталь, Х указывает на содержание хрома около 1,5%.

Сталь инструментальная. Обычно инструментальные марки стали такие как У7, У8, У10 относятся к качественным инструментальным сталям, а такие марки стали как например У7А или У8А, У10А к высококачественной инструментальной стали. Обозначаются буквойУ, а число указывает на содержание углерода.

 Сталь быстрорежущая.Быстрорезкраткое наименование. Обозначается буквойР например такие Р9, Р18 или Р6М5,  следующая за буквойР число обозначает содержание элемента В- вольфрама. Например сталь Р6М5К5  обозначает следующееР-быстрорежущая, цифра 6 содержание вольфрама, М5 означает содержание молибдена, К5 указывает на содержание в марке Р6М5К5 К-кобальт. Углерод не указывается потому что его содержание всегда около 4,5% во всех быстрорезах. Если сождержание ванадия выше 2,5% то указываеться букваФ напримерР18К5Ф2.

Сталь электротехническая это таки марки как 10880-20880 Сталь содержит минимальное количество углерода процентах исчисляется менее 0,05% из за этого имеет маленькое удельное электрическое сопротивление. Например, марка 10880 расшифровывается так: цифра 1 указывает на способ  проката горячекатаный или кованный, (цифра 2 в начале означает калиброванную сталь). Следующая цифра 0 указывает, что сталь нелегированная, без коэффициента старения, если вторая цифра 1 то означает сталь с нормируемым коэффициентов старения. Третья цифра означает группу по нормируемым характеристикам. Четвертая и пятые числа означает количество по нормируемым характеристикам.

Сталь электротехническая нелегированная АРМКО, как ее еще называют: технически чистое железо (например, 10880; 20880 и т.д.) Такие марки содержат минимальное количество углерода, менее 0,04%, благодаря чему имеют очень малое удельное электрическое сопротивление. Первая цифра указывает на вид обработки (1- кованный или горячекатаный, 2- калиброванный). Вторая цифра 0 говорит, что сталь нелегированная, без нормируемого коэффициента старения; 1 с нормируемым коэффициентом старения. Третья цифра указывает на группу по основной нормируемой характеристике. Четвертая и пятая - количество значения основной нормируемой характеристики.

Литейные сталиимеют букву Л в конце марки обозначаются так же как  и конструкционные стали например 110Г1Л ГОСТ 977—75, 997-88

Алюминиевые сплавыобозначаются буквой А, например АМГ, АМЦ , АД-1Н (Д- означает дюралюминиевый, Н- означает нагартованный), Алюминиевые сплавы маркируются по следующему принципу: марки литейных сплавов имеют первую букву А, за ней Л. Сплавы для ковки и штамповки за буквой А имеют букву К. После этих двух букв ставится условный номер сплава.

Принятые обозначения деформированных сплавов такие: сплава авиаль - АВ, алюминиево-магниевого - АМг, алюминиево-марганцового - АМц. Дуралюмины обозначаются буквой Д с последующим условным номером.

Сталь высококачественная, при изготовлении высококачественной стали применяются разные методы изготовления.

Электрошлаковый переплавобозначается буквойШв конце значения например: нержавеющая сталь95Х18-Ш, 20ХН3А-Ш.

Вакуумно-дуговой переплав обозначается в конце значения буквамиВД например ЭП33-ВД.

Элетрошлаковый с последующим вакуумно-дуговым переплавом обозначаетсяШВД.

Вакуумно-индукционная плавка имеет обозначение ВИ.

Электронно лучевой переплав имеет буквенное обозначениеЭЛ.

Газокислородно рафинированный переплав имеет значение ГР.

studfiles.net

Cталь 40 - ГП Стальмаш

Справочная информация

Характеристика материала сталь 40


Марка стали
40
Заменитель стали 40 сталь 35, сталь 45, сталь 40г
Классификация ст 40
Сталь конструкционная углеродистая качественная ГОСТ 1050-88
Применение стали 40
трубы, поковки, крепежные детали, валы, диски, роторы, фланцы, зубчатые колеса, втулки для длительной и весьма длительной службы при температурах до 425 град.

Химический состав в % материала сталь 40

C Si Mn Ni S P Cr Cu As
0.37 - 0.450.17 - 0.370.5 - 0.8до   0.25до   0.035до   0.035до   0.25до   0.3до   0.08

Температура критических точек материала сталь 40

Ac1 = 724 ,      Ac3(Acm) = 790 ,       Ar3(Arcm) = 760 ,       Ar1 = 680

Механические свойства при Т=20oС материала сталь 40

СортаментРазмерНапр.sвsTd5y KCU Термообр.
- мм - МПа МПа % % кДж / м2 -
Прокат до 80 580 3401945600Нормализация
Лист холоднокатан. до 4 520  18
Лист горячекатан. до 4 520  17
Лист до 60 570  20  Нормализация
Трубы холоднокатан.  580 32017  Нормализация
Трубы горячекатан.  600 34016
    Твердость материала сталь 40   после отжига ,       HB 10 -1 = 187   МПа
    Твердость материала сталь 40   горячекатанного отожженного ,       HB 10 -1 = 163   МПа
    Твердость материала сталь 40   калиброванного нагартованного ,       HB 10 -1 = 207   МПа

Физические свойства материала сталь 40

TE 10- 5a 10 6lrCR 10 9
Град МПа 1/Град Вт/(м·град)кг/м3Дж/(кг·град) Ом·м
20 2.13   51.5 7850 483 160
100 2.1 11.9 50.6   486 221
200 1.98 12.7 48.1   497 296
300 1.9 13.5 45.6   512 387
400 1.85 14.05 41.9   529 493
500 1.79 14.5 38.1   550 619
600 1.67 14.9 33.5   574 766
700 1.6 15.15 30   628 932
800   12.5 24.8   674 1110
900   13.5 25.7   657 1150
1000   14.5 26.9   653 1180
1100   15.2 28   649 1207
1200   15.8 29.5   649 1230
TE 10- 5a 10 6lrCR 10 9

Технологические свойства материала сталь 40

  Свариваемость:ограниченно свариваемая.
  Флокеночувствительность:не чувствительна.
  Склонность к отпускной хрупкости:не склонна.

Зарубежные аналоги материала сталь 40Внимание!   Указаны как точные, так и ближайшие аналоги.

СШАГерманияЯпонияФранцияАнглияЕвросоюзИталияБельгияИспанияКитайШвецияБолгарияВенгрияПольшаРумынияЧехияАвстралияЮж.Корея
-DIN,WNrJISAFNORBSENUNINBNUNEGBSSBDSMSZPNSTASCSNASKS
1.0511
1.1186
C40
C40E
C40R
C42D
Ck35
Ck40
Cm40
S40C
S43C
SWRCh48K
SWRCh50K
2C40
C40E
FR38
XC3841
XC38h2
XC42
XC42h2
XP42HI
060A40
080A40
080M40
C40
C40E
CS40

Обозначения:

Механические свойства :
sв- Предел кратковременной прочности , [МПа]
sT- Предел пропорциональности (предел текучести для остаточной деформации), [МПа]
d5- Относительное удлинение при разрыве , [ % ]
y- Относительное сужение , [ % ]
KCU- Ударная вязкость , [ кДж / м2]
HB- Твердость по Бринеллю , [МПа]

Физические свойства :
T - Температура, при которой получены данные свойства , [Град]
E- Модуль упругости первого рода , [МПа]
a- Коэффициент температурного (линейного) расширения (диапазон 20o - T ) , [1/Град]
l- Коэффициент теплопроводности (теплоемкость материала) , [Вт/(м·град)]
r- Плотность материала , [кг/м3]
C - Удельная теплоемкость материала (диапазон 20o - T ), [Дж/(кг·град)]
R - Удельное электросопротивление, [Ом·м]

Свариваемость :
без ограничений - сварка производится без подогрева и без последующей термообработки
ограниченно свариваемая- сварка возможна при подогреве до 100-120 град. и последующей термообработке
трудносвариваемая- для получения качественных сварных соединений требуются дополнительные операции: подогрев до 200-300 град. при сварке, термообработка после сварки - отжиг
Марочник стали и сплавов

yaruse.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
