Описание и назначение манометра

Манометр представляет собой прибор, измеряющий уровень давления. Существуют такие виды манометров, которые применяются в самых разных отраслях, и, разумеется, для каждой из них предназначен свой манометр. Для примера можно взять барометр — прибор, предназначенный для измерения давления атмосферы. Они широко применяются в машиностроении, в сельском хозяйстве, в строительстве, в промышленности и в других сферах.

Эти приборы измеряют давление, и это понятие растяжимое, по крайней мере, и у этой величины также есть свои разновидности. Чтобы ответить на вопрос о том, какое давление показывает манометр, стоит рассмотреть этот показатель в целом. Это величина, определяющая отношение силы, действующей на единицу площади поверхности, перпендикулярно этой поверхности. Практически любой технологический процесс сопровождается этой величиной.

Виды давления:

  • атмосферное — давление атмосферы земли, которое создается массой воздушного столба;
  • абсолютное давление —это показатель, отсчет которого с учетом атмосферного, начинается с нуля;
  • избыточное — под избыточным подразумевают разность двух показателей атмосферного и абсолютного;
  • вакуум или, другими словами, разряженное — наоборот, представляет собой разницу абсолютного и атмосферной или барометрической величины;
  • дифференциальное — это разность между двумя измеряемыми показателями, которые не имеют отношения к природным показателям.

Для измерения каждого из перечисленных выше видов показателей существуют определенные типы манометров.

Классификация приборов

Типы манометров различаются по двум признакам: по виду измеряемого ими показателя и по принципу действия.

По первому признаку они подразделяются на:

  • приборы, предназначенные для измерения атмосферного давления, иначе они называются барометры;
  • приборы, измеряющие избыточное и абсолютное;
  • вакуумметры, призваны измерять разность атмосферного и абсолютного давлений;
  • напорометры, измеряют малое (до 40 кПа) избыточное давление;
  • тагометры, вид вакуумметра, которое измеряет избыточное давление верхнего предела 40 кПа;
  • дифференциальные манометры, измеряют разность давлений.

Они работают по принципу уравновешивания разницы давлений определенной силой. Поэтому устройство манометров разное, в зависимости от того, как именно происходит это уравновешивание.

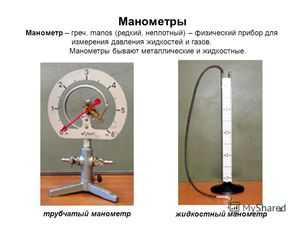

По принципу действия они делятся на:

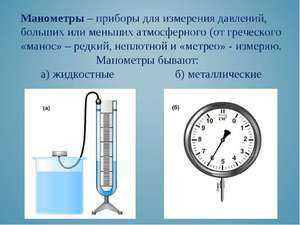

  • жидкостные, уравновешивание разницы давлений в таких приборах происходит за счет гидростатического давления столба жидкости, в устройстве используется принцип сообщающихся сосудов;
  • пружинные имеют простую конструкцию, и широко применяются для измерения давления среды в широких диапазонах;
  • мембранные, основаны на пневматической компенсации, уравновешивание давления происходит за счет силы упругости мембранной коробки;

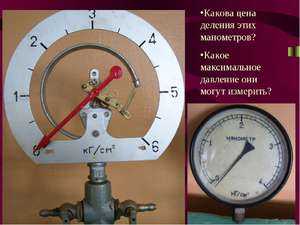

  • электроконтактные, применяются в автоматических системах контроля и сигнализации, поскольку с их помощью можно регулировать измеряемую среду благодаря встроенному в корпус электроконтактному механизму;

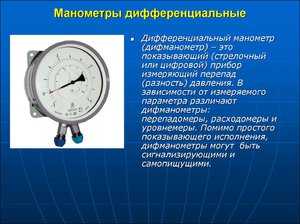

  • дифференциальные используются для измерения уровня жидкостей под напором расхода жидкости, пара и газа с помощью диафрагм.

По назначению существуют такие виды манометров, как:

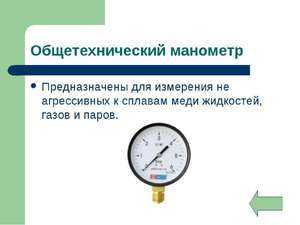

  • общетехнические приборы применяются для измерения напора жидкостей, газов и паров, химически нейтральных к сплавам меди;
  • кислородные, они производятся в корпусах голубого цвета с указанием О2 на циферблате, применяются для измерения кислородного давления в баллонах или вакуумах;
  • ацетиленовые применяются для контроля избыточного давления ацетилена;
  • эталонные применяются в целях проверки других приборов, поскольку они обладают большой точностью;
  • судовые применяются в судах и морском транспорте;
  • железнодорожные используются на железнодорожном транспорте;
  • самопишущие имеют встроенный механизм, который позволяет воспроизводить на бумаге результат работы.

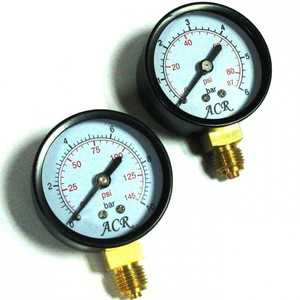

Устройство и принцип действия

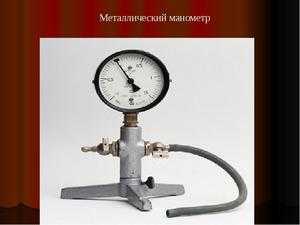

Устройство манометра может иметь различную конструкцию в зависимости от вида и предназначения. Так, например, устройство, измеряющее напор воды, имеет довольно простую и понятную конструкцию. Она состоит из корпуса и шкалы с циферблатом, которая отображает значение. В корпусе имеется встроенная пружина трубчатая либо мембрана с держателем, трипко-секторным механизмом и упругий элемент. Прибор функционирует по принципу уравнивания давления за счет силы изменения формы (деформации) мембраны либо пружины. А деформация, в свою очередь, приводит в движение чувствительный упругий элемент, действие которого отображается на шкале с помощью стрелки.

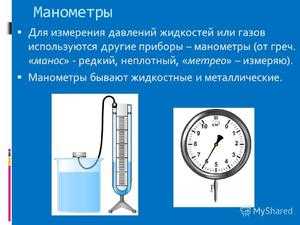

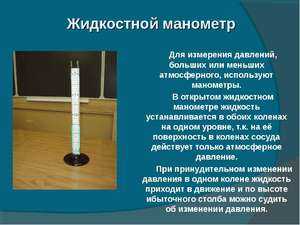

Жидкостные манометры состоят из длинной трубки, которую наполняют жидкостью. В трубке с жидкостью находится подвижная пробка, на которую влияет рабочая среда, измерять силу напора следует в зависимости от перемещения уровня жидкости. Манометры могут предназначаться для измерения разницы, такие устройства состоят из двух трубок.

Поршневые — состоят из цилиндра и поршня, расположенного внутри. Рабочая среда, в которой измеряется давление воздействует на поршень и уравновешивается грузом некоторой величины. Когда показатель изменяется, поршень перемешается и приводит в действие стрелку, которая показывает значение давления.

Термопроводные состоят из нити накаливания, которые нагреваются, когда через них пропускается электрический разряд. Принцип работы таких приборов основан на снижении теплопроводности газа с давлением.

Манометр Пирани назван так в честь Марчелло Пирани, который впервые сконструировал устройство. В отличие от термопроводных, состоит из металлической проводки, которая также нагревается во время прохождения через нее тока и охлаждается под воздействием рабочей среды, а именно газа. При уменьшении давления газа снижается и эффект охлаждения, а температура проводки возрастает. Величина измеряется посредством измерения напряжения в проводе во время прохождения через нее тока.

Ионизационные являются самыми чувствительными устройствами, которые используются для вычисления малых давлений. Как следует из названия устройства, его принцип работы основывается на измерении ионов, которые образуются под воздействием электронов на газ. Количество ионов зависит от плотности газа. Однако ионы имеют очень нестабильную природу, которая напрямую зависит от рабочей среды газа или пара. Поэтому для уточнения применяются другой вид манометра Мак Леода. Уточнение происходит за счет сравнения показателей ионизационного манометра, с показаниями прибора Мак Леода.

Существует два вида ионизационных устройств: с горячим и холодным катодом.

Первый вид был сконструирован Баярдом Аллертом, состоит из электродов, которые работают в режиме триода, а в качестве катода выступает нить накала. Самый распространённый вид горячего катода — ионный манометр, в конструкции которого помимо коллектора, нити и сетки встроен небольшой ионный коллектор. Такие приборы очень уязвимы, они могут легко потерять калибровку, в зависимости от условий работы. Поэтому показания этих приборов всегда логарифмичны.

Холодный катод также имеет свои разновидности: интегрированный магнетрон и манометр Пеннинга. Их главное отличие заключается в положении анода и катода. В конструкции этих приборов нет нити накалывания, поэтому им для работы им требуется напряжение до 0,4 кВт. Использовать такие устройства не эффективно при низком уровне давления. Поскольку они могут просто не заработать и не включиться. Принцип их работы основан на выработке тока, что невозможно при полном отсутствии газа, особенно для манометра Пеннинга. Так как устройство работает только в определенном магнитном поле. Оно необходимо для создания нужной траектории движения ионов.

Маркировка по цвету

Манометры, измеряющие давление газа, имеют цветные корпуса, их специально окрашивают в различные цвета. Существует несколько основных цветов, которые используются для окрашивания корпуса. Как, например, манометры, которые измеряют давление кислорода, имеют корпус голубого цвета с условным обозначением О2, аммиачные манометры имеют корпус, окрашенный в желтый цвет, ацетиленовые — белого цвета, водородные — темно-зеленого, хлорные — серого. Приборы, измеряющие давление горючих газов, окрашиваются в красный цвет, а негорючих —черный.

Преимущества использования

В первую очередь, стоит отметить универсальность манометра, который заключается в возможности контролировать давление и поддерживать ее на определенном уровне. Во-вторых, устройство позволяет получить точные показатели нормы, так и отклонение от них. В-третьих, доступность практически любо человек может себе позволить приобрести данный прибор. В-четвертых, устройство способно работать стабильно и бесперебойно на протяжении длительного времени, и не требует специальных условий или навыков.

Использование таких устройств в таких областях, как медицина, химическая промышленность, машино- и автомобилестроение, морской транспорт и других требующих точного контроля давления, значительно облегчает работу.

Класс точности прибора

Манометров очень много, и каждому виду присваивается определенный класс точности согласно предписаниям ГОСТ, под которым понимается допустимая погрешность, выражающаяся в процентном отношении к диапазону измерений.

Существует 6 классов точности: 0,4; 0,6; 1; 1,5; 2,5; 4. У каждого типа манометра они также различаются. Приведенный выше список относится к рабочим манометрам. Для пружинных устройств, к примеру, соответствуют следующие показатели 0,16; 0,25 и 0,4. Для поршневых — 0,05 и 0,2 и так далее.

Класс точности имеет обратно пропорциональную зависимость от диаметра шкалы прибора и от типа прибора. То есть, если диаметр шкалы больше, то точность и погрешность манометра уменьшается. Класс точности условно принято обозначать следующими латинскими буквами KL также можно встретить и CL, которая указывается на шкале прибора.

Значение погрешности можно вычислить. Для этого используется два показателя: класс точности или KL и диапазон измерений. Если класс точности (KL) равен 4, то диапазон измерений составит 2,5 МПа (Мегапаскаль), а погрешность будет равна 0,1 МПа. Вычисляется по формуле произведение класса точности и диапазона измерений, деленное на 100. Поскольку погрешность выражается в процентах, результат нужно переводить в проценты путем деления на 100.

Помимо основного вида, существует и дополнительная погрешность. Если для вычисления первого вида используются идеальные условия или натуральные величины, влияющие на особенности конструкции прибора, то второй вид напрямую зависит от условий. Например, от температуры и вибрации или других условий.

tokar.guru

конструкция прибора для измерения давления, его разновидности и особенности

Очень часто в жизни, а особенно на производстве, приходится сталкиваться с таким прибором измерения, как манометр.

Манометр — это прибор для измерения избыточного давления. Из-за того, что эта величина может быть различной, приборы тоже имеют разновидности. Областей применения этих приборов очень много. Применяться они могут в металлургической промышленности, в любом механическом транспорте, жилищном и коммунальном хозяйстве, сельском хозяйстве, автомобилестроении и прочих отраслях.

Виды и конструкция прибора

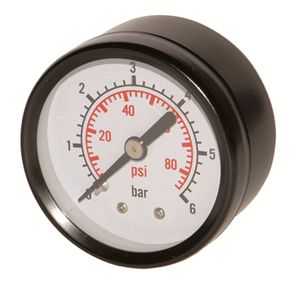

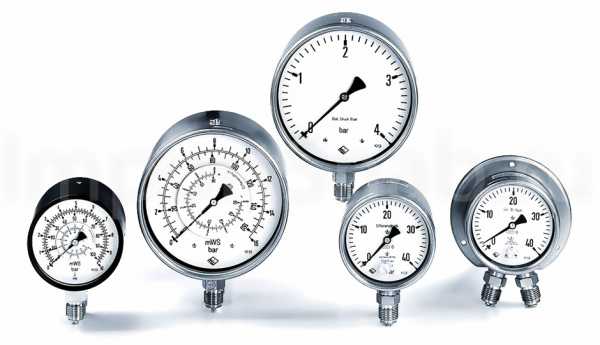

В зависимости от того, для каких целей приборы используются, они подразделяются на различные типы. Самыми распространёнными являются манометры пружинные. Они имеют свои преимущества:

  • Измерение величины в широком диапазоне.
  • Хорошие технические характеристики.
  • Надёжность.
  • Простота устройства.

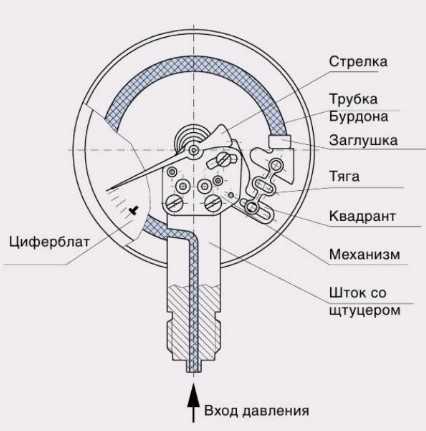

В пружинном манометре чувствительным элементом является полая внутри изогнутая трубка. Она может иметь сечение в виде овала или эллипсоида. Эта трубка деформируется под воздействием давления. Она запаяна с одной стороны, а с другой находится штуцер, при помощи которого измеряют величину в среде. Конец трубки, который запаян, соединяется с передаточным механизмом.

Конструкция прибора такова:

  • Корпус.
  • Стрелки прибора.
  • Шестерёнки.
  • Ось.
  • Поводок.
  • Зубчатый сектор.

Между зубьями сектора и шестерёнки устанавливается специальная пружина, которая необходима для того, чтобы исключить мёртвый ход.

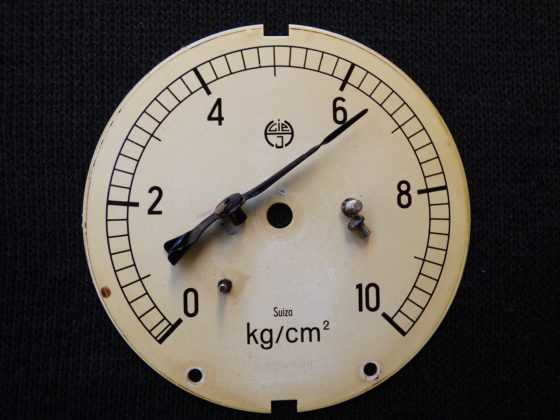

Измерительная шкала представлена в Барах или Паскалях. Стрелка показывает избыточное давление той среды, в которой проводится замер.

Принцип действия очень прост. Давление от измеряемой среды поступает внутрь трубки. Под его воздействием трубка пытается выровняться, так как площадь внешней и внутренней поверхностей имеет разную величину. Свободный конец трубки совершает движение, при этом стрелка поворачивается на определённый угол благодаря передаточному механизму. Измеряемая величина и деформация трубки находятся в прямолинейной зависимости. Именно поэтому значение, которое показывает стрелка, и является давлением определённой среды.

Разновидности систем для измерения давления

Есть много разных манометров для измерения низкого и высокого давления. Но технические характеристики у них разные. Основным отличительным параметром является класс точности. Манометр будет показывать точнее, если значение будет меньше. Самые точные — цифровые устройства.

По своему назначению манометры бывают следующих видов:

  • Самопишущие. В них находится механизм, который на бумаге позволяет чертить график работы устройства.
  • Железнодорожные. Применяются в железнодорожном транспорте.
  • Судовые. Используются на морском и речном судне.
  • Эталонные. У них высокий класс точности. Именно поэтому их применяют для испытаний, регулировки и проверки прочих измерительных приборов давления.
  • Специальные. Используются для измерения величины разнообразных газов. В зависимости от того, для какого газа они предназначаются, имеют разные цвета корпуса и маркировочные буквы: для измерения горючих газов — красные, для негорючих — чёрные, жёлтые аммиачные (А), белые ацетиленовые (Ац), голубые кислородные (К).
  • Электроконтактные. В них имеется электросигнализация, которая позволяет регулировать измеряемую среду. Эти приборы подразделяются на два типа: на основе электроконтактной приставки и с микровыключателями.
  • Общетехнические. Предназначены для измерения давления в различных средах. Ими можно мерить избыточные и вакуумметрические давления.

По принципу работы выделяют такие типы:

  • Пьезоэлектрические. Основываются на пьезоэффекте. В кристалле кварца появляется заряд при механическом воздействии.
  • Деформационные. Основываются на деформации чувствительного элемента (мембраны, сильфона, пружины и прочих), который при деформации действует на стрелку.
  • Жидкостные. Их основой является трубка, заполненная жидкостью. Они могут быть двух видов: с одной или двумя трубками. Приборы с двумя трубками используются для того, чтобы в разных средах сравнивать давление.
  • Поршневые. Они состоят из цилиндра, внутрь которого вставлен поршень.

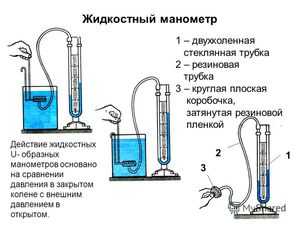

Жидкостные системы измерения

Величина в этих манометрах измеряется при помощи уравновешивания веса жидкостного столба. Мерой давления является уровень жидкости в сообщающихся сосудах. Этими приборами можно измерять величину в пределах 10−105 Па. Они нашли своё применение в лабораторных условиях.

По сути, это U-образная трубка, где находится жидкость с большим удельным весом в сравнении с той жидкостью, в которой непосредственно измеряется гидростатическое давление. Такой жидкостью чаще всего является ртуть.

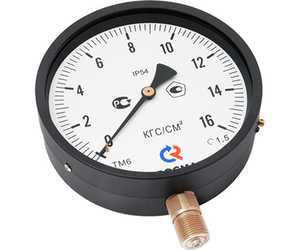

К этой категории можно отнести рабочие и общетехнические приборы типа ТВ-510, ТМ-510. Эта категория наиболее востребована. С их помощью измеряют давление неагрессивных и некристаллизующихся газов и паров. Класс точности этих приборов: 1, 1.5, 2.5. Они нашли своё применение в производственных процессах, при транспортировке жидкостей, в системах водоснабжения и на котельных.

Электроконтактные приборы

В эту категорию можно отнести мановакуумметры и вакуумметры. Предназначаются они для измерения величины газов и жидкости, которые по отношению к латуни и стали являются нейтральными. Конструкция в них такая же, как и у пружинных. Отличие лишь в больших геометрических размерах. Из-за устройства контактных групп корпус электроконтактного прибора большой. Этот прибор на давление в контролируемой среде может воздействовать благодаря размыканию/замыканию контактов.

Благодаря используемому электроконтактному механизму этот прибор можно использовать в системе аварийной сигнализации.

Образцовые измерители

Предназначается это устройство для проверки манометров, которые измеряют величину в лабораторных условиях. Основным их назначением является проверка исправности данных рабочих манометров. Отличительной чертой служит очень высокий класс точности. Он достигается благодаря конструктивным особенностям и зубчатому зацеплению в передаточном механизме.

Специальные устройства

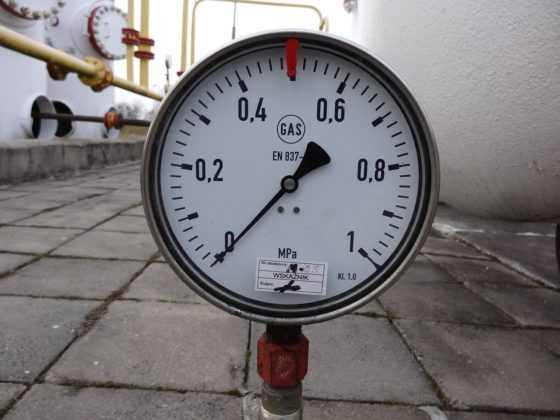

Эти приборы применяются в различных промышленных отраслях для измерения давления таких газов, как ацетилен, кислород, водород, аммиак и прочие. В основном измерять давление специальным манометром можно только у одного типа газа. На каждом приборе указывается тот газ, для которого он предназначается. Прибор также окрашен в цвет газа, для которого его можно использовать. Пишется и начальная буква газа.

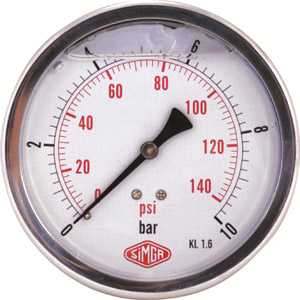

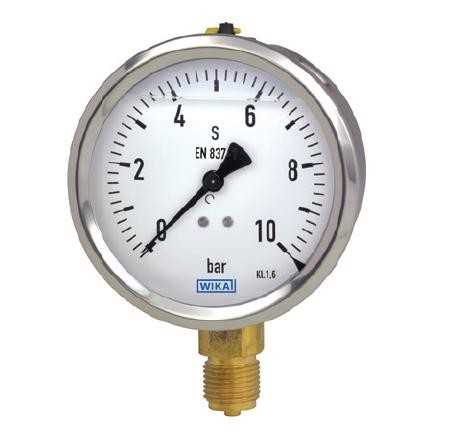

Есть ещё и виброустойчивые специальные манометры, которые способны работать при сильных вибрациях и большом пульсирующем давлении окружающей среды. Если применять обычный манометр в подобных условиях, то он быстро сломается, так как из строя выйдет передаточный механизм. Главным критерием таких приборов является коррозионно-стойкая сталь корпуса и герметичность.

Аммиачные системы должны быть коррозионно-стойкими. В изготовлении измерительного механизма ацетиленовых не допускают сплавов меди. Связано это с тем, что при контакте с ацетиленом есть риск образования ацетиленистой взрывоопасной меди. Кислородные механизмы должны быть обезжиренными. Это связано с тем, что в некоторых случаях даже незначительный контакт чистого кислорода и загрязнённого механизма может вызвать взрыв.

Самопишущие приборы

Отличительной чертой таких приспособлений является то, что они способны на диаграмме записывать измеряемое давление, которое позволит увидеть изменения в определённое время. Своё применение они нашли в промышленности с неагрессивными средствами и энергетике.

Судовые и железнодорожные

Судовые манометры предназначены для того, чтобы измерить вакуумметрическое давление жидкостей (воды, дизельного топлива, масла), пара и газа. Их отличительными чертами является высокая влагозащита, устойчивость к вибрациям и климатическим воздействиям. Применяются в речном и морском транспорте.

Железнодорожные, в отличие от обычных манометров, давление не показывают, а преобразовывают в сигнал прочего типа (пневматический, цифровой и прочие). Для этих целей используются разные методы.

Активно такие преобразователи применяются в системах автоматики, управления технологическими процессами. Но несмотря на своё назначение, их активно используют в отраслях атомной энергетики, химической и нефтедобычи.

Виды измерительных приборов

Приборы для измерения давления подразделяются на такие разновидности:

  • Тягонапоромеры — это мановакуумметр, который имеет крайние пределы измерения не выше 40 кПа.
  • Тягомеры — вакуумметр, который имеет предел измерения равный (-40) кПа.

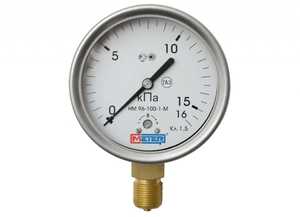

  • Напорометр — это манометр малого избыточного давления (+40) кПа.
  • Мановакуумметры — это устройства, которые способны измерять как вакуумметрическое, так и избыточное давление в пределах 60−240000 кПа.
  • Вакуумметр — устройство, измеряющее разрежение (давление, которое ниже атмосферного).

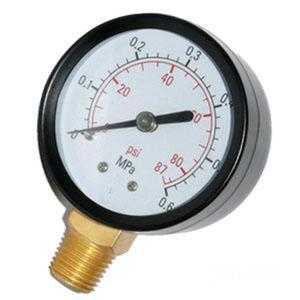

  • Манометр — устройство, которое способно измерять избыточное давление, то есть разность между абсолютным давлением и барометрическим. Его пределы колеблются от 0,06 до 1000 МПа.

Большинство импортных и отечественных манометров изготавливаются по всем общепринятым стандартам. Именно по этой причине существует возможность замены одной марки на другую.

При выборе прибора необходимо опираться на такие показатели:

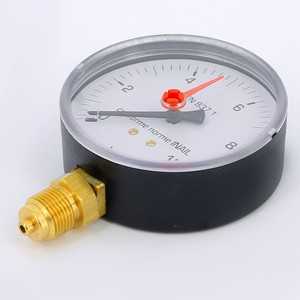

  • Расположение штуцера — осевое или радиальное.
  • Диаметр резьбы штуцера.
  • Класс точности прибора.
  • Диаметр корпуса.
  • Предел измеряемых значений.

Манометр ионизационный

Манометры ионизационные являются самыми чувствительными приборами измерения для очень маленького давления. Они производят замеры косвенно через измерение тех ионов, которые образуются при бомбардировке газов электронами. Чем меньше плотность газа, тем меньше будет образовано ионов. Калибрование ионизационного манометра нестабильно. Оно зависит от природы газа, который измеряется. А эта природа известна не всегда. Могут быть они откалибрированы через сравнение со значениями манометра Мак Леода, которые от химии независимы и более стабильны.

Термоэлектроды с атомами газа ударяются и регенерируют ионы. Они притягиваются к электроду под напряжением, которое для них подходит (это подходящее напряжение называется коллектором). В коллекторе ток пропорционален скорости ионизации, которая в системе является функцией давления. Именно так при помощи измерений тока коллектора можно определить газовое давление.

Большинство ионных манометров подразделяются на три вида:

  1. Холодный катод.
  2. Горячий катод. Электрически нагреваемая нить накала образует электронный луч. В этом случае электроны проходят через прибор и вокруг себя ионизируют молекулы газа. Ионы, которые образовались, скапливаются на электроде с отрицательным зарядом.
  3. Прибор с вращающимся ротором. Он отличается высокой ценой и чувствительностью.

Калибрование ионных манометров очень чувствительно к химическому составу измеряемых газов, конструкционной геометрии, поверхностным напылениям и коррозии. Непригодной их калибровка может стать при включении в среде очень низкого или атмосферного давления.

Измерять давление необходимо во многих промышленных отраслях, вот только приборы для этого используют различные. Но независимо от этого данная величина ничем, кроме манометра, не определяется.

tokar.guru

Что такое манометр? Что он показывает и что измеряет?

Приходилось ли вам пользоваться манометром? Как нетрудно догадаться, это прибор, с помощью которого выполняются какие-то измерения.


Но вот для чего и кому он нужен, знают не все. Итак, давайте разберемся, что такое манометр, что он измеряет и показывает.

Что означает слово «манометр»?
Что такое манометр?
Из чего состоит манометр?
Для чего нужен манометр и где его используют?
Что такое класс точности манометра?

Что означает слово «манометр»?

Как понятно из структуры слова, манометром называется измерительный прибор. Это слово образовано из греческого слова «μάνωσις», означающего «неплотный, разреженный», и приставки «…метр», которая обозначает любые измерительные приборы. Манометром измеряют неплотные вещества – жидкости и газы, а точнее, их давление.

Что такое манометр?

Как было сказано выше, манометр – это специальный прибор, который используется для измерения давления газов и жидкостей в сосудах или трубопроводах. По принципу работы он может быть:

— поршневым;

— жидкостным;

— деформационным;

— пьезоэлектрическим.

Недавние исследования выяснили, что первый манометр был изобретен знаменитым Леонардо да Винчи, который, как известно, не только писал картины, но еще был отличным механиком. Да Винчи провел полноценное исследование, посвященное измерениям свойств и движения воды, однако оно осталось неизвестным современникам и было опубликовано только в девятнадцатом столетии.

Слава изобретателя манометра принадлежит другому итальянцу – Торричелли, который впервые измерил с помощью стеклянной трубки, заполненной ртутью, давление атмосферы Земли.

Из чего состоит манометр?

Разные типы манометров имеют различное устройство. Рассмотрим наиболее популярные из них.

— Главной частью деформационного манометра является упругий элемент, деформация которого приводит к отклонению стрелочного показателя по шкале, показывающей величину давления. В качестве упругого элемента используются пружины трубчатой формы, мембраны – как плоские, так и гофрированные, сильфоны и т.д. Принцип работы заключается в том, что рабочая среда воздействует на упругий элемент и деформирует его, заставляя смещаться в определенном направлении. Прикрепленный к нему поводок вращает ось с надетой на нее стрелкой, показывающей на шкале величину давления.

— Жидкостные манометры используют для измерения трубку определенной длины, заполненную жидкостью. Рабочая среда воздействует на подвижную пробку (поршень) в трубке, и по перемещению уровня жидкости появляется возможность судить о ее давлении. Жидкостные манометры могут быть однотрубными и двухтрубными – вторые используются для определения разницы давлений двух сред.

— Поршневой манометр состоит из цилиндра и вставленного внутрь поршня. С одной стороны на поршень действует давление рабочей среды- жидкости или газа, а с другой он уравновешен грузом определенной величины. Перемещение поршня из-за изменения давления приводит к перемещению бегунка или стрелки на шкале.

— Пьезоэлектрические манометры используют пьезоэффект – появление электрического заряда в кристалле кварца вследствие механического воздействия. Основным достоинством этих приборов является отсутствие инерции, что важно для контроля быстро протекающих изменений давления рабочей среды.

Для чего нужен манометр и где его используют?

Манометр – один из наиболее широко используемых приборов, необходимых в любой отрасли, где используются газообразное и жидкое сырье или рабочая среда. Их применяют:

— в химической промышленности, где очень важно знать давление веществ, участвующих в процессах;

— в машиностроении, особенно при использовании гидродинамических и гидромеханических узлов;

— в автомобилестроении и самолетостроении, а также в ремонте и сервисе автомобильной и авиационной техники;

— в железнодорожном транспорте;

— в теплотехнике для измерения давления теплоносителя в трубах;

— в нефте- и газодобывающей сфере;

— в медицине;

— везде, где используются пневматические агрегаты и узлы.

Выпускаются манометры промышленного и бытового назначения. Бытовые приборы используются для контроля автономных отопительных систем, автолюбителями для измерения давления в шинах автомобиля и т.д.

Промышленные манометры отличаются высокой специализацией и в ряде случаев – высоким классом точности.

Что такое класс точности манометра?

Каждому манометру присваивается соответствующий класс точности, показывающий величину допустимой для этого прибора погрешности в измерении давления. Чем меньше число, которым выражается класс точности, тем более точным будет измерение.

Наиболее распространены манометры с классом точности от 4,0 до 0,5 – рабочие приборы, и от 0,2 до 0,05 – образцовые, или поверочные манометры. Выбор прибора с тем или иным классом точности зависит от измеряемого объекта и протекающего процесса.

www.vseznaika.org

Что такое манометр, для чего используется

Манометр – это профессиональное устройство, которое создано для того, чтобы была возможность точного измерения давления газа и жидкости. Манометры бывают самых различных видов, в частности, они бывают низкого давления и высокого. Обычно это устройство помещено в небольшой корпус для того, чтобы было удобно им пользоваться. Наука пошла вперед, и уже сейчас имеются и сложные манометры, которые имеют в своем составе еще и температурную шкалу – термометры, вакуумметры – имеют вакуумные манометры. Которые предназначены для того, чтобы измерять давление тех газов, которые разряжены. Самое чем оснащено это устройство – это датчики давления, они и помогают измерить его.


Такие устройства необходимы в самых разных научных областях и технических. Их применяют при изучении процессов физики, которые наблюдаются в природе, или для измерения технологических процессов, которые созданы человеком. Стоит иметь в виду, что эти устройства отличаются по классу точности. Так, например, есть класс точности 0,2, 0,6, 1,0, 2,5, 4,0. При этом, чем цифра меньше, тем и точность устройства, следовательно, меньше.

Важно отметить, что манометр находит свое применение и в теплоэнергетике, а также же на химических организациях, и тех, которые связаны с нефтехимией. Интересно, что его применяют и в пищевой отрасли, ведь именно здесь очень важно знать давление и регулировать его состояние.

Конечно, такое распространенное и нужное устройство делится на разные виды. Итак, существуют манометры:

  • технические;
  • специальные;
  • электроконтактные;
  • общетехнические.

Устройства также делятся исходя из назначения. Бывают манометры:

  • специальные;
  • судовые;
  • самопишущие;
  • виброустойчивые;
  • электроконтактные и другие.

Итак, рассмотри каждый по отдельности, чтобы детальнее разобраться какой манометр, где удобнее и лучше применять. Первый вид – общетехнические. Такие устройства могут измерять в разных сферах, даже избыточных и вакуумных. Такие устройства используют в частности для того, чтобы мерять давление в ходе процесса производства в промышленных оборудованиях непосредственно в их рабочих точках. Такие манометры устойчивы к вибрациям. Их применяют в газоснабжении, в механизмах и машинах, в теплоснабжении, в технологических системах.

Например, электроконтактные манометры могут регулировать измеряемую среду, и делают они это за счет наличия электроконтактного организма. Ими можно измерять давление жидкости, пара, газа и другое. Еще один вид – специальные манометры – для того, чтобы ими измеряли различные газы, такие как аммиак, кислород, водород, ацетилет. Важно знать, что для каждого газа – свой манометр, об этом свидетельствует специальный цвет на корпусе устройства.

Образцовые манометры созданы для испытаний, калибровки давления и для того, чтобы точно измерять избыток давления газа и жидкости. А вот судовые манометры эксплуатируют на речном и морском флоте.

По типам манометры тоже различаются на несколько видов. Так, например, жидкостные устройства применяют в лабораторных условиях. Давление здесь измеряется с помощью уравновешивания веса жидкости его столба, а мера давления здесь – измерения количества жидкости в сосудах сообщающихся. Также существуют поршневые манометры, деформационные, пружинные, трубчатые, мембранные и сильфонные. Все они отличаются способом применения. У нас Вы сможете найти различные манометры, которые помогут Вам измерять и контролировать давление воды и газа.

Преимущества работы с использованием манометров

На самом деле, преимущества в работе с манометрами очевидны. Во-первых, это универсальное устройство, которое помогает держать под контролем уровень давления. Во вторых, это точность измерения, а в том числе и аритмии.

Третье преимущество – дешевизна. Такое устройство может позволить себе каждый, потому что он имеет невысокую цену. И четвертое, очень важное преимущество в том, что это устройство надежное, при чем, надежность его не ухудшается даже при длительной эксплуатации. Еще одно важное свойство – это возможность эксплуатации в любых условиях.

Стоит отметить, что без такого приборы работа на предприятии, в котором необходимы измерения давления, значительно затрудняются. Ведь зачастую именно это небольшое устройство и держит под контролем весь производственный процесс. Это доп. оборудование – незаменимый помощник во многих отраслях.

Конечно, совсем непросто разобраться во всех видах этого устройства, которые существуют. Тем не менее, мы готовы помочь Вам в этом и подобрать Вам манометр, который подойдет именно для Ваших целей. Специалисты электротехнического интернет-магазина компании Энергопуск отлично разбираются в этом деле и помогут определиться с выбором, проконсультируют Вас по данному вопросу. Именно поэтому Вас стоит обратиться к нам, чтобы не ошибиться в своем выборе.

Остались вопросы?
Специалисты ЭНЕРГОПУСК ответят на Ваши вопросы:
8-800-700-11-54 (8-18, Пн-Вт)

epusk.ru

принцип действия, схема, виды и т.д.

Манометр технический — простой и точный прибор для измерения давления. Он может быть использован для измерения вакуума, давления выше атмосферного, разности давлений. Конструкция манометра определяет каким образом измеряется каждое из видов давления.

Технический манометр
Рекомендуем разобраться с тем, что такое давление и изучить каталог приборов для измерения давления.

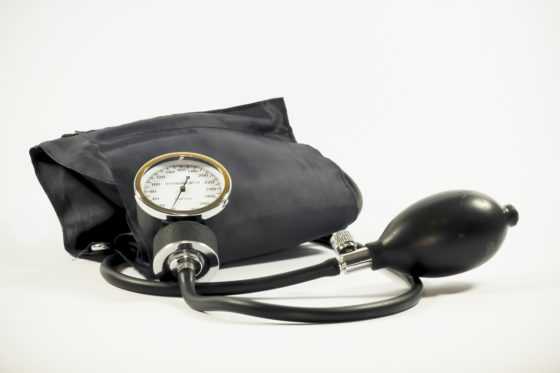

Пожалуй, в быту самыми известными манометрами будут: манометр для измерения артериального давления и манометр для измерения давления автомобильных шин.

Принцип работы технического манометра

Принцип действия манометра основан на том, что столб жидкости определенной высоты обладает определенным давлением. Изменение величины жидкостных столбов при приложении на прибор источника давления используется как показатель изменения давления.

В качестве жидкости в манометрах большей частью используются ртуть и вода. Однако возможно использование других, специально приготовленных жидкостей, например, специального масла. В бесцветные жидкости для удобства в работе обычно добавляется краситель. Влияние веса красителя ничтожно и в расчет не принимается.

Как пользоваться техническим манометром

Основные операции по использованию манометра включают в себя проверку его состояния, обнуление, приложение давления и снятие показаний. Если жидкость в манометре загрязнилась, ее следует заменить, иначе это снизит точность производимых измерений.

Следует также проверять наличие в манометре достаточного количества жидкости для измерения давления. Если жидкости недостаточно, следует произвести ее долив в соответствии с инструкциями изготовителя прибора.

Все манометры должны быть нивелированы по уровню до проведения измерений. Без этого измерения будут неточными. В большинстве наклонных манометров имеется специальное устройство для нивелирования прибора. Устройство поворачивается до тех пор, пока пузырек в указателе уровня не примет правильного положения.

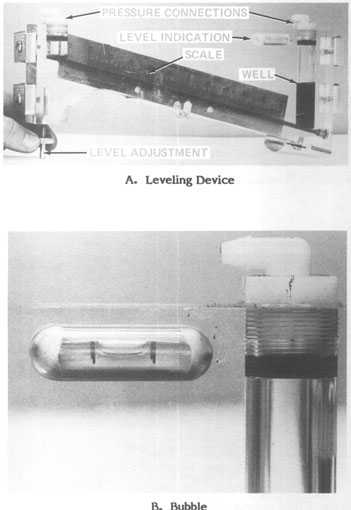

Нивелирующее устройство наклонного манометра

Для того, чтобы обеспечить точность, на манометре должен быть установлен эталонный нуль до того, как будет приложено давление и сняты показания. Эталонный нуль манометра выполнен в виде ручки, которая делает возможным установку нулевой отметки на шкале в соответствии с уровнем жидкости.

Эти приготовления помогут обеспечить нормальное функционирование манометра. Далее прикладывается давление и производится снятие нужных показаний.

Как читать показания манометра

После выполнения подготовительных операций можно переходить непосредственно к считыванию показаний манометра. На рисунке ниже показаны уровни водяных столбов для двух типов трубок. Открытая поверхность жидкостного столба называется мениском. Вид поверхности жидкости, показанный на рисунке, называется вогнутым мениском: центр этой поверхности расположен ниже ее внешних краев. Вода всегда образует вогнутые мениски.

Вогнутые мениски в трубках, наполненных водой

На практике считывание показаний уровней для вогнутых менисков всегда производится со дна, т.е. низшей части мениска.

Существует так же и выпуклый мениск. Центр его выше, чем внешние края. Ртуть всегда образует выпуклые мениски. Считывание показаний при выпуклом мениске всегда производится с верхней точки.

Выпуклый мениск в трубке, наполненной ртутью

kipiavp.ru

Манометры для измерения давления воды – устройство, виды и отличия от манометров для воздуха

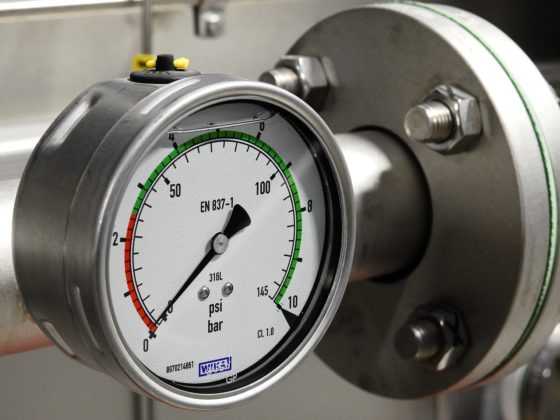

Манометр – это прибор, позволяющий измерить давление в водной системе или среде. С помощью этого простого устройства можно получить точные показатели давления в любой точке трубопровода или насосного агрегата. Ниже изучим конструкцию, принцип работы и отличия между разными видами манометров.

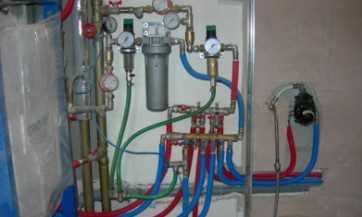

Устройство манометра для измерения давления воды

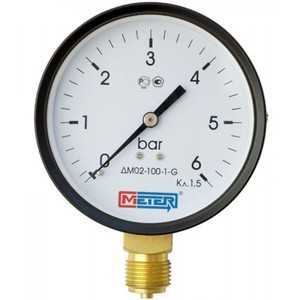

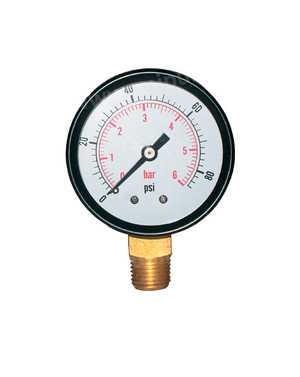

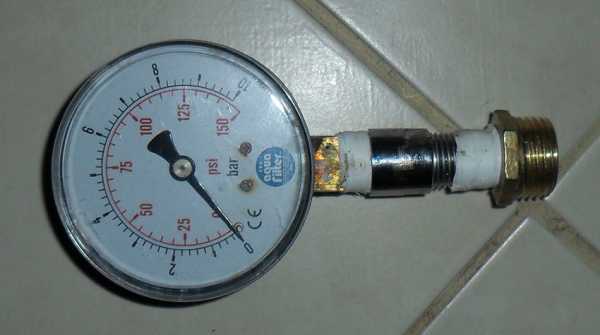

Манометр для измерения давления воды в водопроводе обладает очень простой конструкцией. Прибор состоит из корпуса и шкалы, на которой указывается измеряемая величина. Внутри корпуса может быть расположена трубчатая пружина или двухпластинчатая мембрана. Также внутри устройства находится держатель, трибко-секторный механизм и упругий чувствительный элемент.

Принцип действия прибора основывается на уравновешивании показателей давления посредством силы деформации мембраны или пружины. В результате этого процесса упругий чувствительный элемент смещается, что приводит в действие показывающую стрелку устройства.

Классификация манометров по принципу работы

В наши дни работающие в условиях давления устройства используются практически во всех сферах жизнедеятельности человека. Следовательно, вместе с ними применяются и манометры, дающие точную информацию о показателях давления. При этом измерительные приборы могут отличаться между собой по конструкции и принципу действия. Имеющиеся на рынке устройства делятся на такие виды:

  • Поршневые манометры – в их устройство входит цилиндр, внутри которого располагается поршень. При работе на одну часть поршневого насоса действует рабочая среда – газ или жидкость, а с другой – давление груза определенной величины. Вместе с перемещением бегунка в действие приводится стрелка на шкале прибора;
  • Жидкостные манометры – в их конструкцию входит трубка, внутри которой находится жидкость и подвижная пробка. В процессе использования жидкостного манометра рабочая жидкость воздействует на пробку, в результате чего меняется уровень жидкости внутри трубки. В этот момент начинает двигаться стрелка прибора;
  • Деформационные манометры – внутри таких приборов располагается мембрана, деформация которой приводит в действие указательную стрелку над шкалой устройства.

Современные манометры также делятся между собой на механические и электронные устройства. Механический манометр для насоса или системы водоснабжения имеет простую конструкцию, однако не может достаточно точно измерить давление. В конструкцию электронного прибора входит контактный узел, который более точно измеряет давление рабочей среды.

По способу использования манометры делятся между собой на такие виды:

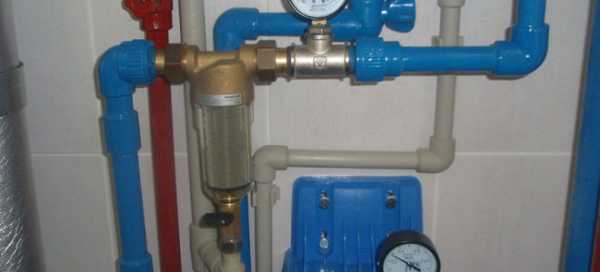

  • Стационарные – такие приборы монтируются и применяются только на определенном агрегате без возможности демонтажа измерительного устройства. Зачастую на используемом агрегате также применяется регулятор давления для воды с манометром;
  • Переносные – эти измерительные приборы могут демонтироваться и использоваться для работы с разными агрегатами и в различных системах. Переносной прибор обладает меньшими габаритами.

Каждый из перечисленных видов приборов нашел свое активное применение. Многие из современных моделей используются в системе отопления частного дома или в квартире, другие – применяются для обслуживания крупных промышленных предприятий.

Чем отличается манометр для воды от манометра для воздуха?

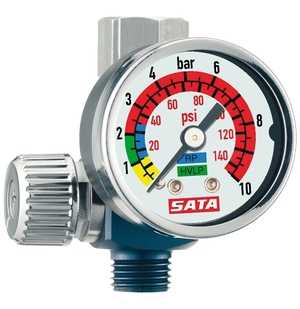

Не знакомые с измерительными приборами люди часто не могут отличить манометр давления воды в системе водоснабжения от прибора, который используется для измерения давления воздуха и газа. Внешне оба эти устройства практически не отличаются друг от друга. Тем не менее, различие между ними все-таки есть.

Разница между манометром для воды и воздуха заключается в конструкции и принципе их действия. В приборах для воды роль чувствительного элемента играет мембрана и сосуд с жидкостью. В воздушных манометрах чувствительным элементом служит трубчатая пружина, которая при работе заполняется газом или воздухом.

Как проверить давление воды без манометра?

Узнать показатели давления воды в трубопроводе можно без помощи манометра. Все, что для этого требуется – это использовать самодельное приспособление из прозрачного 2-метрового шланга, которое очень просто изготовить своими руками.

В основном, шланг применяется с целью получения замеров давления воды на выходе из крана. Чтобы узнать нужные показатели, один конец шланга вставляется в кран, а второй закупоривается пробкой. После этого в шланг нужно впустить немного воды.

Прежде, чем начать «эксперимент», потребуется выполнить 2 условия:

  • Установить шланг в вертикальное положение;
  • Переместить нижний конец шланга так, как указано в схеме.

Далее определить приблизительное давление воды можно по указанной формуле: P=Pатм*H0/h2, где:

  • P – давление в системе, измеряемое в атмосферах;
  • Pатм – давление, которое присутствует внутри шланга до момента открытия крана;
  • H0 – высота воздушного столба внутри шланга до момента открытия крана;
  • h2 – высота воздушного столба после заполнения шланга водой.

Нужно отметить, что собранное приспособление по принципу действия полностью повторяет обыкновенный жидкостный манометр.

Проверка давления исходя из расхода воды

Второй способ определения давления заключается в выполнении расчетов с использованием данных о количестве воды, вытекающей из крана. Помимо этих данных, также потребуется:

  • Узнать конфигурацию трубопровода и определить, из какого материала он изготовлен;
  • Рассчитать диаметр трубы;
  • Определить интенсивность вытекания жидкости;
  • Определить степень открытия крана.

Чтобы рассчитать давление, понадобится мерная 3-литровая емкость и секундомер. Емкость нужно подложить под кран и засечь время, за которое она полностью наполнится водой.


Определить приблизительное давление можно уже после выполненной операции, однако полученные результаты будут очень неточными. Ведь в любом случае банка будет полностью заполнена менее, чем за 10 секунд, из-за чего полученная величина давления будет значительно меньше, чем по регламенту. Тем не менее, отталкиваться всегда нужно от того, что 3-литровая емкость будет полностью заполняться водой за 7 и менее секунд. В таком случае давление внутри трубопровода будет наиболее приближенным к регламентированному.

sadovij-pomoshnik.ru

манометр - это... Что такое манометр?

  • манометр — манометр …   Орфографический словарь-справочник

  • манометр — Измерительный прибор или измерительная установка для измерения давления или разности давлений. [ГОСТ 8.271 77] Все манометрические приборы условно делят: на манометры давления вакуумметры, измеряющие разрежение в рабочей среде. К их… …   Справочник технического переводчика

  • МАНОМЕТР — (греч., от manos редкий, несжатый, и metreo меряю). Прибор для измерения упругости воздуха. Словарь иностранных слов, вошедших в состав русского языка. Чудинов А.Н., 1910. МАНОМЕТР греч., от manos, редкий, несжатый, и metreo, меряю. Снаряд для… …   Словарь иностранных слов русского языка

  • манометр — а, м. manomètre m. Прибор для измерения давления газов или жидкостей в замкнутом пространстве. БАС 1. Наиден четвертыи инструмент, которои показывает, когда бывает воздух тоне или гуще, и такои инструмент называется манометр. Прим. Вед. 1734 129 …   Исторический словарь галлицизмов русского языка

  • МАНОМЕТР — Манометр. (Gauge; manometer) прибор для измерения действительного или манометрического давления газов и жидкостей. Самойлов К. И. Морской словарь. М. Л.: Государственное Военно морское Издательство НКВМФ Союза ССР, 1941 Манометр …   Морской словарь

  • МАНОМЕТР-1 — «МАНОМЕТР 1 («Прорыв на заводе», «Манометр»)», СССР, СОЮЗКИНО, 1930, ч/б, 31 мин. Агитпропфильм, киноочерк. Выпуск негодной продукции заводом «Манометр» повлек за собой взрыв котла на одной из московских фабрик. Пионерская организация «Манометра» …   Энциклопедия кино

  • МАНОМЕТР-2 — «МАНОМЕТР 2 (Ликвидация прорыва на заводе «Манометр»)», СССР, СОЮЗКИНО, 1931, ч/б, 56 мин. Агитпропфильм, киноочерк. Продолжение картины «Манометр 1» о ликвидации прорыва на заводе. Фильм не сохранился. В ролях: Петр Репнин (см. РЕПНИН Петр… …   Энциклопедия кино

  • МАНОМЕТР — Бурдона измерительный прибор для определения избыточного давления (давления выше атмосферного) паров, газов или жидкостей, заключенных в замкнутом пространстве. В М., применяемых для техн. целей, давление измеряется по степени деформации пружины… …   Технический железнодорожный словарь

  • МАНОМЕТР — МАНОМЕТР, прибор для измерения давления (упругости) газов. 1) Открытый М. состоит из U образной стеклянной трубки (рис.1), наполненной жидкостью (ртутью, водой, маслом и т. д.). Одно колено сообщается с тем местом резервуара, содержащего газ, где …   Большая медицинская энциклопедия

  • МАНОМЕТР — (от греческого manos неплотный и...метр), прибор для измерения давления жидкости или газа. Различают манометры жидкостные, поршневые, деформационные и пружинные; используются также манометры, основанные на зависимости некоторых физических величин …   Современная энциклопедия

  • МАНОМЕТР — МАНОМЕТР, устройство для измерения давления. Оно состоит из U образной трубки, в которой имеется жидкость. Один конец ее открыт, а другой соединен с сосудом, давление которого измеряется. Если давление газа в сосуде больше, чем атмосферное, оно… …   Научно-технический энциклопедический словарь

  • dic.academic.ru

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
