Дезинфекция и обработка УЗИ-датчиков — Интересные статьи от SonoScape
Содержание
- Уровни обработки
- Глубокая дезинфекция
- Поверхностная обработка
- Рекомендации по обработке УЗИ-датчиков
- Обработка датчиков УЗИ – инструкция
- Средства для обработки УЗИ-датчиков
- Ограничения и запреты
Ультразвуковое оборудование использую для исследования органов человека, а также для обнаружения патологий и заболеваний. Как и с любым оборудованием, здесь важно следовать правилам при работе с техникой. Одним из таких является дезинфекция. По требованию к обработке датчиков УЗИ-аппарата в СанПиН 2.1.3.2630-10 детали УЗИ-оборудования дезинфицируются после каждого исследования. И к этому надо подходить аккуратно, так как датчик можно легко вывести из строя, а ремонт и покупка нового — дорогостоящее мероприятие.
Сканирующие поверхность насадки необходимо дезинфицировать полностью. Их нельзя обеззараживать в автоклаве или при полном погружении в жидкость — у них довольно сложная конструкция.
Уровни обработки
Уровень | Классификация | Датчик |
поверхностная | некритический | не контактирует с поврежденной кожей |
глубокая | полукритический | погружался в полость в презервативе |
стерилизация | критический | касался внутренних органов |
Глубокая дезинфекция
Для контактировавших со слизистыми оболочкам и внутренними органами насадок:
- предварительное очищение — допустимо использование щетки для рельефных поверхностей, щелей;
- дезинфекция глубокая — устройство замачивают в дез средство по рекомендациям производителя;
- ополаскивание — чистой водой, затем протирание салфетками досуха. При использовании альдегидов как дезинфектанта споласкивайте деталь тщательно в трех резервуарах.
Поверхностная обработка
- Предварительное очищение: водостойкого датчика — под струей воды, не водостойкого — влажной мягкой материей. Проводится после каждого пациента.
- Поверхностная дезинфекция — влажными салфетками и путем орошения спреем. Вариант зависит от поверхности, соприкасавшейся с устройством.
- Насадка высыхает или протирается досуха.
Рекомендации по обработке УЗИ-датчиков
- Медработники, обрабатывающие диагностические инструменты, должны быть в маске, халате, защитных очках.
- При погружении датчика в полости нужно применять стерильное покрытие, утилизируемое после обследования.
- Стерильное покрытие обязательно применять при мониторинге носителей инфекций, заменять после каждого использования.
- Временами с поверхности насадки необходимо делать посев на питательные среды, чтобы контролировать дезинфекцию.
- При попадании на деталь биологической жидкости элемент нужно качественно продезинфицировать.
Прежде чем помещать датчик в жидкость, необходимо удостовериться в его водонепроницаемости.
- При работе с пациентами вне группы риска можно не использовать защитное покрытие. Можно просто вытереть деталь после диагностики пациента сначала сухой салфеткой, затем с дезинфектантом и далее — чистой досуха.
- При обследовании пациентов в группе риска, погружении сканирующей насадки в полость после извлечения изолятора ее очищают аналогично.
Обработка датчиков УЗИ — инструкция
Следующие мероприятия проводится с использованием перчаток, при тщательном проветривании помещения.
Подготовка
- Перед дезинфекцией нужно отсоединить деталь от сканера.
- Аккуратно удалить с ее корпуса гель увлажненной мягкой материей.
- Промыть насадку мыльным раствором, используя нежесткую губку. Не следует допускать сильное трение линзы!
- Убрать остатки мыльного раствора и высушить деталь на открытом воздухе, протереть мягкой материей.
Непосредственная дезинфекция
- Подготовить дезинфектант и внимательно изучить инструкцию к нему.
- Погрузить обработанный и высушенный датчик в средство по инструкции.
- Вынуть устройство из дез раствора.
- Промыть считыватель под струей воды.
- Оставить элемент сушиться на открытом воздухе.
Средства для обработки УЗИ-датчиков
Производители ультразвуковых сканеров рекомендуют следующие дезинфектанты:
Название | Форма выпуска | Действующее вещество |
TristelTrio | салфетки | ПАВ, энзимы |
TristelTrio | салфетки | Энзимы, ПАВ |
SalvaniospH 7 | раствор | Дидецилметилполиэтоксиаммонияпропионат 8.75 %, ПАВы и др. |
Российские аналоги для дезинфекции УЗИ-датчиков:
- Авансепт;
- Тетрамин;
- Лизаксин;
- Трилокс;
- Миродез.
Средства для глубокого очищения:
- Omnicide 28;
- Cidex;
- Anioxyde 1000;
Ограничения и запреты
Для очищения насадки к ультразвуковому сканеру обязательно применение дез средства. Деталь нельзя полностью погружать, стерилизовать паром. Температура больше 60 градусов для нее недопустима.
Протирают лишь ограниченную область датчика салфеткой с дезинфицирующей пропиткой. Притом объем жидкости должен быть умеренным, не избыточным, чтобы не нарушился акустический механизм.
Нельзя применять дез средства со спиртом, с перекисью водорода, с хлористым аммонием во избежание повреждений, а в дез средстве и акустическом геле не должны быть:
- минеральные масла;
- йод;
- ланолин;
- метил;
- алое вера.
Нельзя:
- держать насадку в дез средстве дольше рекомендованного в инструкции срока;
- погружать в дезинфектант коннектор и кабель;
- механически повреждать провод, перекручивать.
Перед каждой процедурой дезинфекции УЗИ-датчика необходимо осматривать прибор на предмет дефектов — это могут быть сколы, трещины, заломы. Для более длительной эксплуатации нужно хранить устройство в предназначенном для него чехле. Необходимо надежно фиксировать деталь на сканере, компактно размещать провода. Если изображение не очень высокого качества, не стоит сильно давить на насадку во время диагностики. Поможет не давление датчика, а настройка аппарата. Проводя обследования внутри полостей, нужно применять специальные презервативы для оборудования. При отсутствии расходников пользуются обычными презервативами без смазок.
Смотрите также
Обработка и дезинфекция датчиков узи. Средства для обработки узи датчиков
Медицинский персонал очень часто задает вопрос:
Как правильно очищать и дезинфицировать ультразвуковые датчики?Рекомендации подходят для большинства стандартных и распространенных УЗИ датчиков, то есть для всех датчиков кроме
- чрезпищеводных
- биопсийных
- интраоперационных .
Обработка УЗИ датчика — важная процедура. Нужно не повредив датчик, полностью его продезинфицировать. Ультразвуковые датчики запрещается дезинфицировать в автоклаве или полностью погружать в жидкость из-за достаточно сложного строения. Температура более 60° с легкостью может вывести датчик из строя.
Согласно СанПиН 2.1.3.2630-10 обработку УЗИ датчика необходимо проводить после каждого обследования.
Наша компания профессионально занимается ремонтом узи датчиков. Мы восстанавливаем любые проблемы, связанные с УЗИ датчиками:
- Восстановление акустической линзы
- Замена пьезокристаллов
- Восстановления кабеля и манжеты
- Ремонт 3D датчиков
- Ремонт чреспищеводных датчиков
Как обработать УЗИ датчик?
- Перед обработкой УЗИ датчика необходимо отсоединить его от УЗИ сканера.
- Мягкими движениями удалите гель с датчика при помощи мягкой ткани, увлажненной проточной водой
- Далее необходимо промыть датчик мыльным раствором при помощи мягкой губки.
Советуем сильно не тереть линзу УЗИ датчика, так как этим можно нанести вред линзе, и она сотрется в кратчайшие сроки.
- Затем удалить остатки мыльного вещества и просушить УЗИ датчик на открытом воздухе и протрите мягкой тканью.
Дезинфекция УЗИ датчика
- Подготовьте дезинфицирующее средство и внимательно прочитайте инструкцию по применению.
- Поместите обработанный и высохший датчик в дезинфектант на нужное время
- Достаньте УЗИ датчик из раствора
- Промойте УЗИ датчик проточной водой для удаления дезинфицирующего средства
- Оставьте датчик для сушки на открытом воздухе
Средства для обработки и дезинфекции ультразвуковых датчиков
Необходимо использовать определенные средства для дезинфекции УЗИ датчиков для безопасности и долговечной работы.
Основные дезинфектанты, рекомендуемые производителями ультразвукового оборудования:
Полигексаметиленбигуанидин гидрохлорид 0.96 % (ЧАС), ПАВы
раствор
Диоктилдиметиламмоний хлорид (ЧАС) 0.07%
Российские аналоги рекомендуемых дез.

Данные средства не являются официально рекомендованными производителями
Название | Действующее вещество | Форма |
Авансепт | Пропанол-1 28 % Алкилдиметилбензиламмоний хлорид (ЧАС) 0.02 % Полигексаметиленбигуанид гидрохлорид (ЧАС) 0. ![]() | Салфетки, Спрей |
Бонацид | Изопропиловый спирт 60% Алкилдиметилбензиламмоний хлорид (ЧАС) 0,10% | Спрей |
Диаспрей | Изопропиловый спирт 30% Полигексаметиленбигуанид гидрохлорид (ЧАС) 0,25% Дидецилметиламмоний хлорид (ЧАС) 0,10% | Спрей |
Лизаксин | Изопропиловый спирт 17,20% Диизобутилфеноксиалкилбензилхлорид аммония (ЧАС) 0,28% | 00%","3":1}» data-sheets-value=»{"1":2,"2":"Салфетки, спрей"}»>Салфетки, спрей |
Миродез | Дидецилметиламмоний хлорид (ЧАС) Смесь ЧАС 0.65 % Диоктилдиметиламмоний хлорид (ЧАС) Алкилдиметилбензиламмоний хлорид (ЧАС) Октилдецилдиметиламмоний хлорид (ЧАС) | Салфетки, спрей |
Трилокс | Пропанол-1 26,0 ± 2,0% Смесь ЧАС 0. ![]() | Салфетки, спрей |
Тетрамин | алкилдиметилбензиламмоний хлорид (ЧАС) 13% дидецилдиметиламмоний хлорид (ЧАС) 1,40% полигексаметиленгуанидин гидрохлорид (ЧАС) 5% N,N-бис(3-аминопропил)додециламин (ЧАС) 4% | Жидкость Раствор 0.5-2%, погружение 10-45 мин |
Для более глубокой очистки и дезинфекции используются следующие средства
Не рекомендуется использовать дезинфицирующие средства, которые содержат спирт, отбеливатели, перекись водорода или хлористый аммоний
Что нельзя делать с УЗИ датчиками:
- Нельзя помещать датчик в дезинфицирующее средство на срок, который больше, чем написано на инструкции.
- Нельзя погружать УЗИ датчик более горизонтальной отметки на датчике
- Нельзя погружать в жидкость коннектор и кабель датчика
- Не допускайте механических ударов
- Не допускайте скручивание кабеля
- Нельзя использовать гели и растворы содержащие масла и ланолин
Советы по использованию
- УЗИ датчики очень хрупкое оборудование, которое нуждается в бережном отношении. Необходимо внимательно следить за тем, чтобы датчик крепко держался на УЗИ сканере, а провода не болтались по полу
- Если датчик не используется необходимо поместить его в чехол
- Перед каждым использование УЗИ датчика рекомендуется осмотр на наличие дефектов (сколов, трещин на корпусе , пузырей или стирание акустической линзы, заломы, порезы кабеля)
- Не давите слишком сильно на УЗИ датчик при не очень качественной картинке — это не особо помогает. В этом случае необходимо настроить УЗИ аппарат
- Запрещается использовать поврежденный УЗИ датчик — это может привести к плачевным последствиям как для пациента так и для ультразвукового аппарата
- При внутриполостных обследованиях согласно СанПиН 2.
1.3.2630-10 необходимо использовать специальные презервативы для датчиков. Если такой возможности нет, то возможно использование обычных без каких либо смазок.
Свяжитесь с нами: ответим на любые вопросы по дезинфекции датчиков. Поможем проверить текущее состояние линзы, кристаллов. Проведем совместную дистанционную диагностику. Или приедем для полноценной проверки на месте.
Гели для работы датчика
Гель используется для усиления проводящей способности. Мы рекомендуем использовать только специальные рекомендованные гели для проведения ультразвуковых исследований. Категорически запрещено использовать всевозможные лубриканты, смазки и пр. Они приводят к преждевременному износу и расслаиванию акустической линзы.
Не допускается содержание в акустическом геле следующих веществ:
- Спиртосодержащие вещества (метанол, этанол, изопропанол)
- Минеральные масла
- Йод
- Ланолин
- Экстракты алоэ веры
- Метил или этил парабены
- Диметил Силикон
Принцип работы, области применения и ограничения ультразвуковых датчиков
Рисунок 1: Ультразвуковой датчик HC SR04.

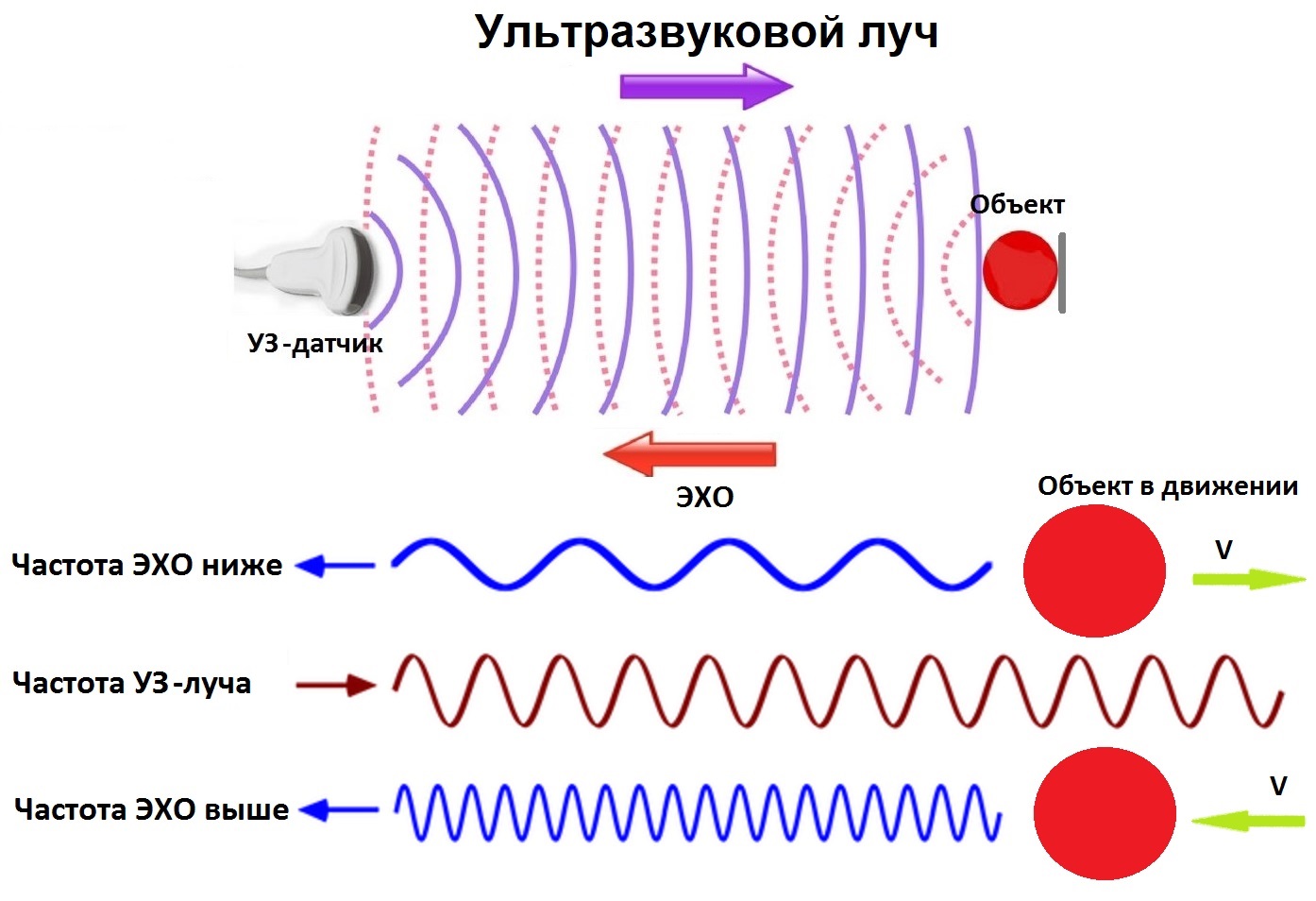

) Ультразвуковой датчик (или преобразователь) работает по тому же принципу, что и радарная система. Ультразвуковой датчик может преобразовывать электрическую энергию в акустические волны и наоборот. Сигнал акустической волны представляет собой ультразвуковую волну, распространяющуюся с частотой выше 18 кГц. .Известный ультразвуковой датчик HC SR04 генерирует ультразвуковые волны частотой 40 кГц.
Обычно для связи с ультразвуковым датчиком используется микроконтроллер.Чтобы начать измерение расстояния, микроконтроллер отправляет триггерный сигнал на ультразвуковой датчик.Рабочий цикл этот сигнал запуска составляет 10 мкс для ультразвукового датчика HC-SR04.При срабатывании ультразвуковой датчик генерирует восемь всплесков акустических (ультразвуковых) волн и запускает счетчик времени.Как только получен отраженный (эхо) сигнал, таймер останавливается. выходом ультразвукового датчика является высокий импульс с такой же длительностью, как разница во времени между переданными ультразвуковыми вспышками и принятым эхо-сигналом.
Микроконтроллер интерпретирует временной сигнал в расстояние, используя следующие функции:
Теоретически расстояние можно рассчитать, используя формулу измерения TRD (время/скорость/расстояние). Поскольку вычисляемое расстояние — это расстояние, пройденное от ультразвукового преобразователя до объекта и обратно до преобразователя, это двустороннее путешествие. Разделив это расстояние на 2, можно определить фактическое расстояние от датчика до объекта. Ультразвуковые волны распространяются со скоростью звука (343 м/с при 20°C). Расстояние между объектом и датчиком составляет половину расстояния, пройденного звуковой волной.[iv] Следующее уравнение вычисляет расстояние до объекта, помещенного перед ультразвуковым датчиком:
Применение
Ультразвуковые датчики используются во многих областях техники. «Бесконтактное» измерение расстояния очень полезно в автоматизации, робототехнике и приборостроении. Ниже мы исследуем применение ультразвуковых датчиков:
Ультразвуковые анемометры
Рис. 3: Двухмерный ультразвуковой анемометр определяет горизонтальную составляющую скорости и направления ветра (Источник: Biral) направление эффективно. Двухмерные анемометры могут измерять только горизонтальную составляющую скорости и направления ветра, тогда как трехмерные анемометры также могут измерять вертикальную составляющую ветра.Помимо измерения скорости и направления ветра, ультразвуковые анемометры также могут измерять температуру, поскольку на скорость ультразвуковых волн влияют колебания температуры, при этом сохраняя независимость от изменений давления. Температура рассчитывается путем измерения изменений скорости ультразвукового звука.
Ультразвуковой анемометр более долговечен по сравнению с чашечным и крыльчатым анемометром, так как не имеет движущихся частей и работает с использованием ультразвуковых волн. [vi]
Уровень моря
Уровень моря используется для контроля уровня моря. Он также обнаруживает приливы, штормовые нагоны, цунами, волны и другие прибрежные процессы. [vii] Датчик уровня воды может использовать ультразвуковой датчик для определения уровня воды в режиме реального времени. Датчик часто связан с онлайн-базой данных, где ведется запись, и в случае рискованной ситуации система может вызвать тревогу.
Уровень в резервуаре
Измерение уровня жидкости в резервуаре аналогично мареографу. Однако в этом случае жидкостью может быть чистая вода, коррозионно-активное химическое вещество или легковоспламеняющаяся жидкость. В отличие от оптических датчиков и поплавковых выключателей, ультразвуковые датчики менее подвержены коррозии, поскольку они не вступают в контакт с жидкостью.
Функционирует при солнечном свете
Солнечный свет на поверхности Земли примерно на 52-55% состоит из инфракрасного света.[ix] Если инфракрасный датчик обнаруживает объект с помощью инфракрасного света, процесс нарушается из-за интерференции инфракрасного излучения. свет, присутствующий в солнечном свете. Однако на ультразвуковые датчики не влияет инфракрасный спектр солнечного света.
Системы направления полотна
Системы направления полотна позиционируют плоские материалы (например, газету, пластиковую пленку) и широко используют ультразвуковые датчики. По словам Maxcess, «В 1939 году Ирвин Файф изобрел первый веб-гид в своем гараже в Оклахома-Сити, штат Оклахома, решив задачу владельца газеты по выравниванию бумаги в его высокоскоростной газетной машине». [x] Система веб-гида. использует бесконтактный датчик для обнаружения и отслеживания объектов на нескольких этапах. Цель состоит в том, чтобы убедиться, что материал расположен правильно. Если материал выходит из выравнивания, система механически возвращает его на путь обработки машины. Ультразвуковые датчики подходят для систем управления полотном, поскольку этот процесс требует бесконтактной, высокоскоростной и эффективной функциональности.
Навигация БПЛА
Рис. 5: Ультразвуковой датчик, измеряющий высоту во время полета дрона. (Источник: RadioLink)Беспилотные летательные аппараты (БПЛА) — или дроны — обычно используют ультразвуковые датчики для наблюдения за любыми объектами на пути БПЛА и на расстоянии от земли.
Автономная функция определения безопасного расстояния позволяет дрону избежать крушения. А поскольку траектория полета меняется мгновенно, ультразвуковое определение расстояний может предотвратить падение дрона.
Рисунок 6: Ультразвуковой датчик измеряет расстояние от объекта во время полета дрона. (Источник: RadioLink)Ограничения ультразвуковых датчиков
Ультразвуковые датчики, такие как HC-SR04, могут эффективно измерять расстояния до 400 см с небольшим допуском в 3 мм. [xiii] Однако, если целевой объект расположен так, что ультразвуковой сигнал отклоняется, а не отражается обратно к ультразвуковому датчику, расчетное расстояние может быть неправильным. В некоторых случаях целевой объект настолько мал, что отраженного ультразвукового сигнала недостаточно для обнаружения, и расстояние не может быть правильно измерено.
Кроме того, такие предметы, как ткань и ковер, могут поглощать акустические сигналы. Если сигнал поглощается на конце целевого объекта, он не может отразиться обратно к датчику, и, следовательно, расстояние не может быть измерено.
Рисунок 7: Представление ультразвукового сигнала, отклоненного из-за положения целевого объекта, что приводит к ошибке. (Источник: Macduino) Высокая чувствительность ультразвуковых датчиков делает их эффективными, но эта чувствительность также может вызвать проблемы. Ультразвуковые датчики могут обнаруживать ложные сигналы, исходящие от воздушных волн, нарушаемых системой кондиционирования воздуха, и импульсы, исходящие, например, от потолочного вентилятора.
Ультразвуковые датчики могут обнаруживать объекты, находящиеся в пределах их диапазона, но они не могут различать разные формы и размеры. Однако это ограничение можно преодолеть, используя два датчика вместо одного. Оба датчика можно установить на расстоянии друг от друга, а можно поставить рядом. Наблюдая за перекрывающейся заштрихованной областью, можно лучше понять форму и размер целевого объекта.
Рис. 8: Представление перекрывающейся области при размещении двух ультразвуковых датчиков на расстоянии или рядом друг с другом. (Источник: msu.edu)
