Пылеулавливающая установка УВП-1200А, характеристики, описание, видео обзор
Для очистки воздушных масс и отработанных технологических газов от взвешенных абразивных частиц, образующихся во время работы станочного оборудования, используются специальные пылеулавливающие аппараты. Большой ассортимент представленных на рынке устройств, позволяет выбрать и приобрести агрегат с требующимися параметрами.
Оглавление:
- Описание
- Технические параметры
- Плюсы и минусы
Базовые узлы и габариты

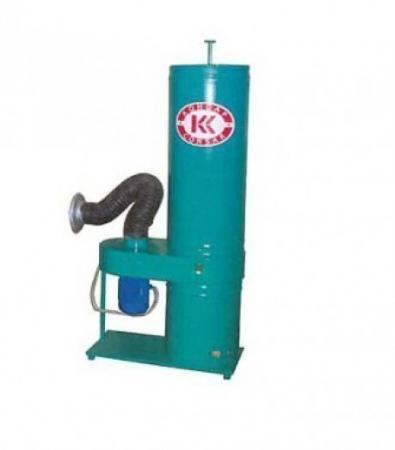

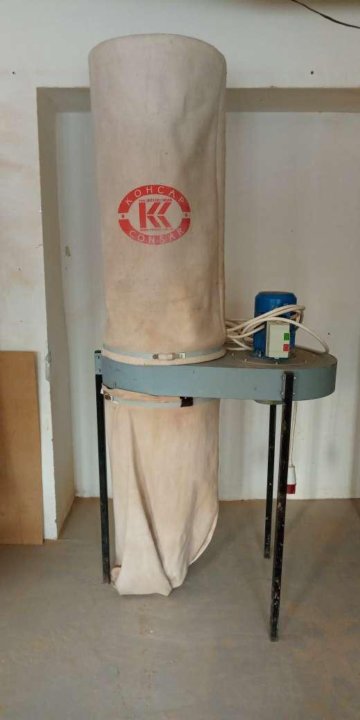

Пылеулавливающее устройство УВП-1200А является разработкой отечественного производителя, предназначенной для эксплуатации при выполнении работ по обработке различных материалов. Установка оборудования не нуждается в отведении специального места, однако использование допускается только внутри помещений.
1. Технические параметры пылеуловителя соответствуют требованиям ГОСТов 25747, 12-2-003 и 12-2-007-0, а также ТУ.
2. Устройство может быть задействовано для удаления деревянной, пластиковой, металлической пыли образующейся во время рабочего процесса.
3. Размер улавливаемых и удаляемых микрочастиц стружки варьируется в пределах 5-10 мкм.
4. Габариты агрегата УВП-1200А относительно небольшие.
| Параметр | Длина, мм | Ширина, мм | Высота, мм | Вес, кг |
| Данные | 810 | 540 | 1700 | ≤ 60 |
5. Ход работы опирается на применение физико-механического принципа центробежных сил:
- крупные и мелкие пылевые частички воздушным потоком относятся на стенки пылеуловителя;
- стружки большего размера под собственным весом ссыпаются с корпуса в бункер;
- мелкая пылевая взвесь задерживается на фильтрах.
6. Характеристики агрегата, предусмотренные производителем, допускают его использование при:
- температурных перепадах от -10 до +400°C;
- стабильной влажности воздуха < 60%;
- постоянной температуре до +20°C.
Стационарный агрегат УВП-1200А с двухступенчатой системой очистки включает в свой состав:
| Наименование части | Характеристики |
| Воздуховод | Обеспечивает поступление воздушного потока к остальным узлам станка. |
| Улитка с рабочим колесом | Циклонный элемент пылеулавливателя необходим для придачи ускорения входящей массе воздуха. |
| Бункер | Является местом сбора крупных пылевых частиц и стружки. |
| Фильтры | На этих устройствах оседают мелкие элементы пыли. |
| Поддон | Место сбора отходов, открывающееся после наполнения для выгрузки. Крепится замками к бункеру. |
| Электродвигатель | Имеет кнопочное управление. Приводит УВП1200А в действие. |
7. На рынке можно купить пылеулавливающую установку как новую, так и б/у. В заводскую комплектацию станка входят:
- корпус со встроенным вентилятором;
- циклонный элемент с крыльчаткой;
- 4 рукавных фильтра и поддон.
8. Во время монтажно-наладочных работ станка УВП1200А надо придерживаться правил техники безопасности:
- площадка, на которой устанавливается оборудование, не должна иметь перепадов высоты;
- присоединение к электросети пылеулавливающего аппарата требует заземления на контур. На агрегате для этой цели предусмотрен специальный болт.
9. В паспорте пылеуловителя производитель указывает, что совершать операции по его обслуживанию могут сотрудники прошедшие специальное обучение и знающие нормативы ГОСТ12-0-004.90.
Эксплуатационные параметры станка не позволяют использовать его для удаления воздушных масс с содержанием липких или агрессивных веществ, а также запускать на местах образования взрывоопасной пыли.
Основное назначение пылеулавливающих агрегатов очистка воздуха и удаление пыли с мелкими стружками получаемых во время действия обрабатывающих станков. Эта специфика учтена производителем. Имеющееся у УВП 1200А электрооборудование допускает эксплуатацию в пожарной зоне класса П-II согласно установленным нормативами Правилам Эксплуатации.
- Простота конструкции делает его почти безотказным при правильном использовании и своевременном уходе.
- Пылеуловитель предназначен для применения на промышленном производстве, поэтому работает только от 380Вт. Данный факт необходимо учесть, перед тем как купить аппарат.
- УВП 1200А имеет двухэтапную схему очистки воздушной массы.
| Ступень | Первая | Вторая |
| Задействованные узлы | Воздушный поток проходит через циклонный элемент пылеуловителя с крыльчаткой. | Прохождение через рукавный фильтр. |
| Выполняемый процесс | Стружки и крупные частички пыли отбрасываются на стенки за счет специальных пластин. Улитка гасит искры, не давая им попасть на второй этап. | Очищение воздушного потока от пылевых частиц с параметрами < 5 мкм. Происходит обратный возврат его в рабочий цех. |
- Узлы фильтрации прочищаются путем ручного встряхивания рукавов. Очистка производится по мере накопления отходов.
- Базовая комплектация агрегата имеет один вход ø 16 см. Однако производителем предусмотрены модификации УВП-1200А, не влияющие на характеристики пылеуловителя.
Очистка производится по мере накопления отходов.| Параметры | Измерение | Данные | |
| Производительность пылеуловителя | м3/ч | 1200 | |
| Частицы (среднемедианный размер) | мкм | 10 | |
| Мощность | Всасывания | Па | 1200 |
| Номинальная | кВт | 1,1 | |
| Напряжение | В | 380 | |
| Частота | Гц | 50 | |
| Степень очистки | % | ≥ 99 | |
| Уровень шума | дБ | < 80 | |
| Ø входа | мм | 160 | |
| S (фильтрования) | м2 | 1,22 | |
| Накопители | шт/м3 | 1/0,007 | |
- Запускающую кнопку агрегата УВП-1200А стоит подключать параллельно пусковой системе станка.
В зависимости от специфики производственного помещения при использовании пылеулавливающих агрегатов рекомендуется дополнительно устанавливать специальные фильтровальные материалы, обладающие искрогасящими свойствами.
Преимущества модели
Пылеуловители на промышленных предприятиях используются постоянно. Однако разработка и введение в эксплуатацию таких агрегатов как УВП-1200А позволило обеспечить обработку воздуха внутри производственных помещений до санитарных норм.
1. Данный пылеулавливающий агрегат имеет еще ряд неоспоримых плюсов:
- значительно уменьшается выброс опасных для организма человека отходов в цеха и атмосферу;
- возврат очищенного нагретого воздуха назад в помещение дает значительное снижение потерь тепловой энергии;
- потребление электроэнергии, по сравнению с обычными пылеуловителями, сокращается почти в 2 раза.
2. УВП-1200А не требует специального оборудования места для установки, что позволяет запустить его в работу в максимально короткие сроки.
3. Доступность всех узлов не создает проблем при обслуживании, профилактических ремонтах.
4. Главные рабочие механизмы выполнены из высокопрочных надежных материалов.
5. Определить имеющиеся в станке конструктивные доработки можно по буквенному обозначению
| Литера | Обозначение |
| А | Стойки |
| АК | Четырехколесная опора SCB-93 |
| А с ПВУ | Поворотно-вытяжное устройство |
| АК с ПВУ | Четырехколесная опора SCB-93 и поворотно-вытяжное устройство |
Агрегат и его модификации просты в обслуживании, безвредны для человека и окружающей среды.
Пылеуловитель УВП-1200А имеет ряд минусов, не отражающихся на его основных характеристиках. К ним относятся ограничения по типу удаляемой стружки и пыли, необходимость использования при определенных температурных условиях, а также исключение механического воздействия на кожух агрегата после его запуска в работу.
УВП-1200А и УВП-2000А

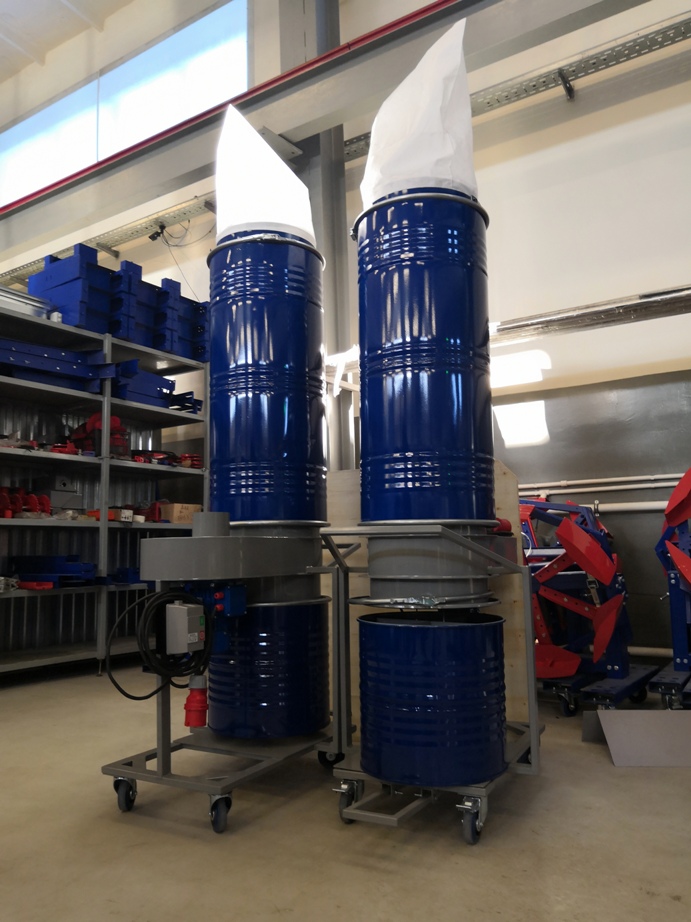

Пылеулавливающие агрегаты УВП-1200А и УВП-2000А.
Пылеулавливающие агрегаты УВП-1200А и УВП-2000А предназначены для удаления и очистки воздуха от абразивной пыли,
образующейся при работе заточных, отрезных, шлифовальных станков.
Пылеулавливающие агрегаты имет двухступенчатую систему очистки: циклонный элемент и блок рукавных фильтров, система ручной регенерации (встряхивания) фильтров, поддон для сбора отходов.
Стандартная комплектация пылеулавливающих агрегатов:
— вентилятор,
— четыре фильтра рукавного типа.
Степень очистки воздуха установками «А» составляет 99,9%.
После очистки, воздух поступает обратно в помещение. Отходы накапливаются в металлическом коробе (внизу установки).
Установки имеют ручную систему регенерации фильтров (встряхивание).
Пылеулавливающий агрегаты УВП-1200А и УВП-2000А применяются:
— Для удаления и очистки воздуха от заточных станков;
— При абразивной обработке металла;
— При производстве алюминиевого профиля;
— При обработке камня;
— и др.
Преимущества пылеулавливающих агрегатов УВП-1200А и УВП-2000А:
1) В холодное время года тёплый воздух остаётся в помещении;
2) Не требует специально оборудованного места;
3) Оперативность при подготовке к работе;
4) Простота в обслуживании;
Примечания:
— пылеулавливающие агрегаты предназначены для промышленного использования;
— для удобства использования и экономии электроэнергии целесообразно подключать электродвигатель УВП-2000А параллельно к кнопке «ПУСК»
обслуживаемого станка (оборудования).
Варианты исполнения и технические характеристики УВП-1200А и УВП-2000А:
Характеристики УВП-1200А УВП-2000А
Производительность, м3/час: 1200 2000
Среднемедианный размер улавливаемых частиц, мкм: 7 7
Создаваемое разрежение, Па: 1200 1500
Степень очистки воздуха, %: 99.
9 99.9
Диаметр входа в вентилятор, мм: 120 160
Площадь фильтрования, м2: 1,22 2,2
Габаритные размеры, мм: 820х540х1710 940х650х1710
Транспортировочные размеры, вес, объём (корпус): 900х550х830, 70кг., 0,63м3 1100х650х830, 60кг, 0,6м3
Транспортировочные размеры, вес, объём (стакан): 400х920, 10кг., 0,3м3 550х950, 27кг, 0,5м3
Масса не более, кг: 65 72
Номинальная потребляемая мощность, кВт: 1,1 2,2
Частота тока, Гц: 50 50
Напряжение силовых цепей, В: 380 380
Производитель КОНСАР, Россия.
