Высокопрочные гайки ГОСТ Р 52645-2006

ГОСТ Р 52645-2006 гайка высокопрочная шестигранная с увеличенным размером под ключ, размеры резьбы от М16 до М48. Высокопрочные гайки используются вместе с высокопрочными болтами ГОСТ Р 52644-2006 и шайбами ГОСТ Р 52646-2006 подходящих размеров в строительстве и машиностроении для сборки и крепления деталей металлических конструкций в районах с умеренным (до -40°) и холодным (до -65°) климатом.

Материалы и характеристики:

  • Сталь 40Х, 35Х, 35, 40
  • Класс прочности: 6, 8, 9, 10, 12
  • Поле допуска резьбы: 6H
  • Класс точности: B
  • Защитные покрытия: чёрная оксидная плёнка, цинковое термодиффузионное, металлические и неметаллические неорганические.
Таблица размеров и весов высокопрочных гаек ГОСТ Р 52645-2006
d М16 М18* М20 М22* М24 М27* М30 М36 М42 М48
P 2 2,5 2,5 2,5 3 3 3,5 4 4,5 5
da мин. 16 18 20 22 24 27 30 36 42 48
макс. 17,3
19,4		 21,6 23,8 25,9 29,2 32,4 38,9 45,4 51,8
dw макс. 27 30 34 36 41 46 50 60 65 75
мин. 24,9 27 31,4 33,3 38,0 42,8 46,5 55,9 58,5 67,5
e 29,6 35 37,29 39,55
45,2		 50,85 55,37 66,44 72,1 83,4
m макс. 17,1 18 20,7 23,6 24,2 27,6 30,7 38,6 42 48
мин. 16,4 16,9 19,4 22,3 22,9 26,3 29,1 35,0 40,4 46,4
m′ 13,1 13,5 15,5 17,8 18,3 21,0
23,3		 28,0 31,5 36
S макс. 27 30 34 36 41 46 50 60 65 75
мин. 26,16 29 33 35 40 45 49 58,8 63,1 73,1
t 25 30 30 30 40 40 50 50 50 50
N		 56 72 89 130 183 224 266 454 740 1144

* Размеры гаек применять не рекомендуется.

Обозначения:
d — номинальный диаметр резьбы, мм
P — шаг резьбы
da — внутренний диаметр опорной поверхности
dw — наружный диаметр опорной поверхности
m — высота гайки
e — диаметр описанной окружности, мин.
S — размер гайки под ключ
t — предельная толщина покрытия, мкм
N — вес 1000 шт. гаек (без покрытия), кг

Допускается применение гаек уменьшенной высоты (исполнение 2).

Таблица размеров и весов высокопрочных гаек уменьшенной высоты (исполнение 2) ГОСТ Р 52645-2006
d		 М16 М18* М20 М22* М24 М27* М30 М36 М42 М48
P 2 2,5 2,5 2,5 3 3 3,5 4 4,5 5
da мин. 16 18 20 22 24 27 30 36 42 48
макс. 17,3 19,4 21,6
23,8		 25,9 29,2 32,4 38,9 45,4 51,8
dw макс. 27 30 34 36 41 46 50 60 65 75
мин. 24,9 27 31,4 33,3 38,0 42,8 46,5 55,9 58,5 67,5
e 29,6 35 37,29 39,55 45,2 50,85 55,37 66,44 72,1 83,4
m макс. 15,6 16,6 18,6 19,7 22,7 24,7 24,7 29,7 34,8 38,8
мин. 14,5 15,5 17,5 18,4 21,4 23,4 23,4 28,4 33,2 37,2
m′ 13,1 13,5 15,5 17,8 18,3 21,0 23,3 28,0 31,5 36
S макс. 27 30 34 36 41 46 50 60 65 75
мин. 26,16 29 33 35 40 45 49 58,8 63,1 73,1
t 25 30 30 30 40 40 50 50 50 50
N
50		 66 80 108 171 224 266 368 611 921

Аналоги ГОСТ Р 52645-2006:

ISO 4775 — гайки шестигранные для высокопрочных строительных болтов с увеличенным размером под ключ, класс точности В.
ГОСТ 22354-77 — шестигранные гайки класса точности В к высокопрочным болтам, размер резьбы от М16 до М48.
DIN 6915 — гайки шестигранные высокопрочные с увеличенным размером под ключ, размер резьбы от М12 до М36.

Вы можете заказать и купить высокопрочные гайки ГОСТ Р 52645-2006 по оптовым ценам.

tdm-neva.ru

Гайка ГОСТ Р52645-2006

Предлагаем гайки ГОСТ Р52645-2006 оптом по низким ценам с минимальными сроками поставки. Качество гарантируем.

Добавить Гайка ГОСТ Р52645-2006 в корзину:


Описание предложения и характеристики продукции

Таблица 1 — Общие размеры. Гайка ГОСТ Р52645-2006

В миллиметрах

d 1)

М16

(М18)2)

М20

(М22)2)

М24

(М27)2)

М30

М36

М42

М48

р3)

2

2,5

2,5

2,5

3

3

3,5

4

4,5

5

da

Не менее

16

18

20

22

24

27

30

36

42

48

Не более

17,3

19,4

21,6

23,8

25,9

28,2

32,4

38,9

45,4

51,8

dw

Не более

27

30

34

36

41

46

50

60

65

75

Не менее

24,9

27

31,4

33,3

38,0

42,8

46,5

55,9

58,5

67,5

m 4)

Не более

17,1

18

20,7

23,6

24,2

27,6

30,7

36,6

42

48

Не менее

16,4

16,9

19,4

22,3

22,9

26,3

29,1

35,0

40,4

46,4

m ‘

Не менее

13,1

13,5

15,5

17,8

18,3

21,0

23,3

28,0

31,5

36

S

Не более

27

30

34

36

41

46

50

60

65

75

Не менее

26,16

29

33

35

40

45

49

58,8

63,1

73,1

е

Не менее

29,6

35

37,29

39,55

45,2

50,85

55,37

66,44

72,1

83,4

1) Диаметр резьбы.

2) Размеры, заключенные в скобки, применяют при соответствующем обосновании.

3) Р — шаг резьбы.

4) Допускается применение гаек уменьшенной высоты при соответствующем обосновании. Размеры гаек уменьшенной высоты приведены в приложении А.

Примечание — Для оцинкованных гаек вышеуказанные размеры действительны до оцинковки.

Гайки могут быть изготовлены без покрытия или с металлическими и неметаллическими покрытиями по ГОСТ Р 9.316 и ГОСТ 9.306. Предельная рекомендуемая толщина покрытий приведена в таблице 2.

Таблица 2 — Предельная толщина покрытия. Гайки ГОСТ Р52645-2006

Диаметр резьбы, мм

Толщина покрытия, мкм, не более

Диаметр резьбы, мм

Толщина покрытия, мкм, не более

М16

25

(М27)

40

(М18)

30

М30

50

М20

М36

(М22)

М42

М24

40

М48

Таблица 3 — Технические требования. Гайка ГОСТ Р52645-2006

Материал

Сталь1)

Резьба

Поле допуска

6Н2)

Национальный стандарт

ГОСТ 1759.1 , ГОСТ 24705, ГОСТ 16093

Механические свойства

Класс прочности3), 4)

6

8

9

10

12

Национальный стандарт

ГОСТ Р 52643 , ГОСТ Р 52628

Допуски

Класс точности

В

Национальный стандарт

ГОСТ 1759.1

Качество поверхности

Национальный стандарт

ГОСТ 1759.3- 83

Покрытия

Нормальное

Черная оксидная пленка5)

Произвольное6)

Цинковое термодиффузионное по ГОСТ Р 9.316

Металлическое или неметаллическое неорганическое по ГОСТ 9.306

Приемка

ГОСТ Р 52643

Соответствующие болты

ГОСТ Р 52644

Соответствующие шайбы

ГОСТ Р 52646

1) Рекомендуемые марки стали приведены в ГОСТ Р 52643 .

2) Допуск на резьбы гаек для нанесения термодиффузионного цинкового покрытия не изменяется.

3) Рекомендуемые классы прочности для гаек с резьбой различного диаметра и изготовленных из стали различных марок приведены в ГОСТ Р 52643 .

4) Значения испытательных нагрузок приведены в ГОСТ Р 52643 .

5) Черная оксидная пленка с тонким остаточным масляным покрытием означает нормальное качество поверхности, получаемое в результате термообработки.

6) Во избежание водородного охрупчивания не рекомендуется наносить покрытия электролитическим способом и способом окунания в расплав (горячим способом).

Для обеспечения затяжки гаек ГОСТ Р52645-2006 на расчетное усилие изготовитель должен гарантировать стабильный уровень качества поверхности резьбы, который характеризуется коэффициентом закручивания, зависящим от согласованного с потребителем вида покрытия и смазки, нанесенных на резьбу болта и гайки.

Гайки считают годными к применению, если диапазон коэффициента закручивания комплекта из болта и гайки составляет:

  • для крепежных изделий с нормальным покрытием и смазкой в соответствии с ГОСТ Р 52643 : 0,14-0,20;
  • для крепежных изделий с произвольным покрытием: 0,11-0,20.

Порядок и методика проведения испытаний по определению коэффициента закручивания изложены в ГОСТ Р 52643 .

Значения пробных нагрузок

Значения испытательных нагрузок приведены в ГОСТ Р 52643 .

Условное обозначение гаек выполняют в соответствии с ГОСТ 1759.0.

Примеры условного обозначения гаек:

Гайка с резьбой диаметром d = 24 мм, класса прочности 10 без покрытия:

Гайка М24.10 ГОСТ Р 52645-2006

Гайка с резьбой диаметром d = 20 мм, класса прочности 9 с термодиффузионным цинковым покрытием (ТД) по ГОСТ Р 9.316 толщиной 10 мкм:

Гайка М20.9 ТД10 ГОСТ Р 52645-2006

Гайка с резьбой диаметром d = 22 мм, класса прочности 10 с неметаллическим химическим фосфатным покрытием по ГОСТ 9.306 толщиной 5 мкм:

Гайка М22 хим. фос 5 ГОСТ Р 52645-2006

Маркировка

Маркировку выполняют выпуклой или вдавленной на одной из опорных поверхностей гайки, не соприкасающейся с шайбой.

Маркировка включает в себя:

  • обозначение класса прочности;
  • букву S для обозначения высокопрочной шестигранной гайки с увеличенным размером под ключ;
  • идентификационную маркировку изготовителя.

При специальном обосновании гайку допускается не маркировать.

Приложение А
(обязательное)
Размеры гаек уменьшенной высоты

В настоящем приложении приведены размеры гаек конструктивного исполнения 2 уменьшенной высоты, применяемых при соответствующем обосновании.

Таблица А.1

В миллиметрах

d 1)

М16

(М18)2)

М20

(М22)2)

М24

(М27)2)

М30

М36

М42

М48

р3)

2,0

2,5

2,5

2,5

3,0

3,0

3,5

4,0

4,5

5,0

d а

Не менее

16

18

20

22

24

27

30

36

42

48

Не более

17,3

19,4

21,6

23,8

25,9

28,2

32,4

38,9

45,4

51,8

dw

Не более

27

30

34

36

41

46

50

60

65

75

Не менее

24,9

27

31,4

33,3

38,0

42,8

46,5

55,9

58,5

67,5

m

Не более

15,6

16,6

18,6

19,7

22,7

24,7

24,7

29,7

34,8

38,8

Не менее

14,5

15,5

17,5

18,4

21,4

23,4

23,4

28,4

33,2

37,2

m ‘

Не менее

13,1

13,5

15,5

17,8

18,3

21,0

23,3

28,0

31,5

36

S

Не более

27

30

34

36

41

46

50

60

65

75

Не менее

26,16

29,0

33,0

35,0

40,0

45,0

49,0

58,8

63,1

73,1

е

Не менее

29,60

35,00

37,29

39,55

45,2

50,85

55,37

66,44

72,10

83,40

1) Размеры приведены на рисунке 1.

2) Размеры, заключенные в скобки, применяют при соответствующем обосновании.

3) Р — шаг резьбы.

Примечание — Для оцинкованных гаек вышеуказанные размеры действительны до оцинковки

Пример условного обозначения:

Гайка конструктивного исполнения 2 уменьшенной высоты с резьбой диаметром d = 24 мм, класса прочности 10 без покрытия:

Гайка 2 — М24.10 ГОСТ Р 52645-2006

Приложение Б
(справочное)
Теоретическая масса гаек (без защитного покрытия)

В настоящем приложении приведена информация о теоретической массе гаек.

Таблица Б.1 — Теоретическая масса гаек

Номинальный диаметр резьбы d , мм

Теоретическая масса 1000 шт. гаек, кг

нормальной высоты

уменьшенной высоты

16

56

50

(18)

72

66

20

89

80

(22)

130

108

24

183

171

(27)

224

224

30

266

266

36

454

368

42

740

611

48

1144

921



Скачать ГОСТ Р 52645-2006 в .pdf

www.big-krepeg.ru

Гайка высокопрочная ГОСТ Р 52645-2006


ГОСТ Р 52645-2006 распространяется на высокопрочную гайку с увеличенным размером под ключ класса прочности 8 и 10, которая применяется совместно с высокопрочными болтами ГОСТ Р 52644 и шайбами по ГОСТ Р 52646.

Сфера использования: для скрепления деталей в металлических конструкциях, применяемых в строительстве и машиностроении, эксплуатируемые в макроклиматических районах с умеренным (У) и холодным (ХЛ) климатом.

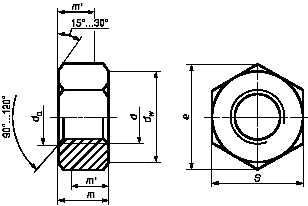

Чертеж гайки:

Гайка высокопрочная ГОСТ Р 52645-2006

Общие размеры в мм. указаны в таблице:

d1)M16(M18)2)M20(M22)2)M24(M27)2)M30M36M42М48
P3)22,52,52,5333,544,55
daНе менее16182022242730364248
Не более17,319,421,623,825,928,232,438,945,451,8
dwНе более27303436414650606575
Не менее24,92731,433,338,042,846,555,958,567,5
m4)Не более17,11820,723,624,227,630,736,64248
Не менее16,416,919,422,322,926,329,135,040,446,4
m’Не менее13,113,515,517,818,321,023,328,031,536
SНе более27303436414650606575
Не менее26,1629333540454958,863,173,1
eНе менее29,63537,2939,5545,250,8555,3766,4472,183,4

Примечания:
1) Диаметр резьбы.
2) Размеры, заключенные в скобки, применяют при соответствующем обосновании.
3) Р — шаг резьбы.
4) Допускается применение гаек уменьшенной высоты при соответствующем обосновании.

Теоретический вес гайки высокопрочной (без защитного покрытия):

Номинальный
диаметр резьбы d, мм		Теоретическая масса 1000 шт. гаек, кг
нормальной высотыуменьшенной высоты
16
(18)
20
(22)
24
(27)
30
36
42
48		56
72
89
130
183
224
266
454
740
1144		50
66
80
108
171
224
266
368
611
921

Продажа высокопрочного крепежа от 100 кг.

ormetall.ru

Высокопрочные гайки ГОСТ Р 52645-2006

ГОСТ Р 52645-2006 гайка высокопрочная шестигранная с увеличенным размером под ключ, размеры резьбы от М16 до М48. Высокопрочные гайки используются вместе с высокопрочными болтами ГОСТ Р 52644-2006 и шайбами ГОСТ Р 52646-2006 подходящих размеров в строительстве и машиностроении для сборки и крепления деталей металлических конструкций в районах с умеренным (до -40°) и холодным (до -65°) климатом.

Материалы и характеристики:

  • Сталь 40Х, 35Х, 35, 40
  • Класс прочности: 6, 8, 9, 10, 12
  • Поле допуска резьбы: 6H
  • Класс точности: B
  • Защитные покрытия: чёрная оксидная плёнка, цинковое термодиффузионное, металлические и неметаллические неорганические.
Таблица размеров и весов высокопрочных гаек ГОСТ Р 52645-2006
dМ16М18*М20М22*М24М27*М30М36М42М48
P 2 2,5 2,5 2,5 3 3 3,5 4 4,5 5
d a мин. 16 18 20 22 24 27 30 36 42 48
макс. 17,3 19,4 21,6 23,8 25,9 29,2 32,4 38,9 45,4 51,8
d w макс. 27 30 34 36 41 46 50 60 65 75
мин. 24,9 27 31,4 33,3 38,0 42,8 46,5 55,9 58,5 67,5
e 29,6 35 37,29 39,55 45,2 50,85 55,37 66,44 72,1 83,4
m макс. 17,1 18 20,7 23,6 24,2 27,6 30,7 38,6 42 48
мин. 16,4 16,9 19,4 22,3 22,9 26,3 29,1 35,0 40,4 46,4
m′ 13,1 13,5 15,5 17,8 18,3 21,0 23,3 28,0 31,5 36
S макс. 27 30 34 36 41 46 50 60 65 75
мин. 26,16 29 33 35 40 45 49 58,8 63,1 73,1
t 25 30 30 30 40 40 50 50 50 50
N 56 72 89 130 183 224 266 454 740 1144

* Размеры гаек применять не рекомендуется.

Обозначения:
d — номинальный диаметр резьбы, мм
P — шаг резьбы
d a — внутренний диаметр опорной поверхности
d w — наружный диаметр опорной поверхности
m — высота гайки
e — диаметр описанной окружности, мин.
S — размер гайки под ключ
t — предельная толщина покрытия, мкм
N — вес 1000 шт. гаек (без покрытия), кг

Допускается применение гаек уменьшенной высоты (исполнение 2).

Таблица размеров и весов высокопрочных гаек уменьшенной высоты (исполнение 2) ГОСТ Р 52645-2006
dМ16М18*М20М22*М24М27*М30М36М42М48
P 2 2,5 2,5 2,5 3 3 3,5 4 4,5 5
d a мин. 16 18 20 22 24 27 30 36 42 48
макс. 17,3 19,4 21,6 23,8 25,9 29,2 32,4 38,9 45,4 51,8
d w макс. 27 30 34 36 41 46 50 60 65 75
мин. 24,9 27 31,4 33,3 38,0 42,8 46,5 55,9 58,5 67,5
e 29,6 35 37,29 39,55 45,2 50,85 55,37 66,44 72,1 83,4
m макс. 15,6 16,6 18,6 19,7 22,7 24,7 24,7 29,7 34,8 38,8
мин. 14,5 15,5 17,5 18,4 21,4 23,4 23,4 28,4 33,2 37,2
m′ 13,1 13,5 15,5 17,8 18,3 21,0 23,3 28,0 31,5 36
S макс. 27 30 34 36 41 46 50 60 65 75
мин. 26,16 29 33 35 40 45 49 58,8 63,1 73,1
t 25 30 30 30 40 40 50 50 50 50
N 50 66 80 108 171 224 266 368 611 921

Аналоги ГОСТ Р 52645-2006:

ISO 4775 — гайки шестигранные для высокопрочных строительных болтов с увеличенным размером под ключ, класс точности В.
ГОСТ 22354-77 — шестигранные гайки класса точности В к высокопрочным болтам, размер резьбы от М16 до М48.
DIN 6915 — гайки шестигранные высокопрочные с увеличенным размером под ключ, размер резьбы от М12 до М36.





anker31.ru

Гайка высокопрочная ГОСТ Р 52645-2006

Предназначены для использования в металлических конструкциях, применяемых в строительстве и машиностроении, эксплуатируемые в макроклиматических районах с умеренным (У) и холодным (ХЛ) климатом.

Как правило, используются совместно с высокопрочным болтом ГОСТ Р 52644 и шайбой ГОСТ Р 52646.

Конструкция и размеры гаек представлены на рисунке:

Общие размеры на высокопрочные гайки ГОСТ Р 52645-2006 (мм):

d1)M16(M18)2)M20(M22)2)M24(M27)2)M30M36M42М48
P3)22,52,52,5333,544,55
daНе менее16182022242730364248
Не более17,319,4
21,6
23,8
25,9
28,2
32,4
38,9
45,4
51,8
dwНе более273034
36
41
46
50
60
65
75
Не менее24,92731,433,338,042,846,555,958,567,5
m4)Не более17,118
20,7
23,6
24,227,6
30,7
36,6
42
48
Не менее16,416,9
19,4
22,3
22,9
26,3
29,1
35,0
40,4
46,4
m’Не менее13,113,5
15,5
17,8
18,3
21,0
23,3
28,031,536
SНе более2730
34
36
41
46
50
60
65
75
Не менее26,1629
33
35
40
45
49
58,8
63,1
73,1
eНе менее29,635
37,29
39,55
45,2
50,85
55,37
66,44
72,1
83,4


1) Диаметр резьбы.
2) Размеры, заключенные в скобки, применяют при соответствующем обосновании.
3) Р — шаг резьбы.
4) Допускается применение гаек уменьшенной высоты при соответствующем обосновании.

Теоретический вес гайки высокопрочной (без защитного покрытия):

Номинальный
диаметр резьбы d, мм		Теоретический вес 1000 шт. гаек, кг
нормальной высотыуменьшенной высоты
16
(18)
20
(22)
24
(27)
30
36
42
48		56
72
89
130
183
224
266
454
740
1144		50
66
80
108
171
224
266
368
611
921

 Узнать цену и купить данную продукцию оптом от 100 кг. вы можете у наших менеджеров.

Болт высокопрочный ГОСТ Р 52644   Следующая > Шайба высокопрочная ГОСТ Р 52646

profmetiz.ru

ГОСТ 5916-70 Гайка низкая

ГОСТ 5916-70 Гайка низкая шестигранная, класс точности В, диаметр резьбы от М1 до М48 мм. Резьба соответствует ГОСТ 24705. Гайки ГОСТ 5916-70 используются для соединения и крепления деталей и конструкций совместно с болтами и шайбами соответствующих диаметров.

Материалы:

  • Сталь: 5, 6, 8, 10, 12 (класс прочности для гаек)
  • Сталь с покрытием: гальваническая оцинковка, термодиффузионное цинкование, гальваническое никелирование, хромирование, воронение
  • Нержавеющая сталь: А1-А5, А2/А4-70, А2/А4-80
  • Цветные металлы, сплавы: латунь, алюминий.
Таблица размеров и характеристик низких гаек ГОСТ 5916-70 от М1 по М10
d М1* М1.4* M1.6 M2 M2.5 M3 М3.5* M4 М5 M6 М8 M10
P крупный 0,25 0,30 0,35 0,40 0,45 0,5 0,6 0,7 0,8 1 1,25 1,5
мелкий — 1 1,25
da не менее 1,0 1,4 1,6 2 2,5 3,0 3,5 4,0 5,0 6,0 8,0 10
не более 1,15 1,61 1,84 2,30 2,9 3,45 4,00 4,60 5,75 6,75 8,75 10,8
m 0,8 1,0 1,2 1,6 1,8 2,0 2,2 2,7 3,2 4,0 5,0
e 3,3 4,2 5,3 5,9 6,4 7,5 8,6 10,9 14,2 17,6
dw 2,9 3,6 4,5 5,0 5,4 6,3 7,2 9 11,7 14,6
S 3,2 4 5 5,5 6 7 8 10 13 16
N 0,037 0,038 0,057 0,074 0,163 0,218 0,276 0,431 0,656 1,254 2,667 5,020



Таблица размеров и характеристик низких гаек ГОСТ 5916-70 от М12 по М48
d M12 М14* M16 М18* M20 М22* M24 М27* M30 M36 М42 М48
P крупный 1,75 2 2 2,5 2,5 2,5 3 3 3,5 4 4,5 5
мелкий 1,25 1,5 1,5 1,5 1,5 1,5 2 2 2 3 3 3
da не менее 12 14 16 18 20 22 24 27 30 36 42 48
не более 13 15,1 17,3 19,4 21,6 23,8 25,9 29,2 32,4 38,9 45,4 51,8
m 6,0 7,0 8,0 9,0 10,0 11,0 12,0 13,5 15,0 18,0 21,0 24,0
e 19,9 22,8 26,2 29,6 33,0 37,3 39,6 45,2 50,9 60,8 71,3 82,6
dw 16,5 19,2 22,0 24,8 27,7 31,4 33,2 38,0 42,7 51,1 59,9 69,4
S 18 21 24 27 30 34 36 41 46 55 65 75
N 6,840 11,67 17,68 25,98 35,53 50,01 59,79 88,06 127,15 216,99 360,63 558,12



По ГОСТ 5916-70 допускается изготавливать гайки с изменёнными размерами
d M10 M12 М14 М22
P крупный 1,5 1,75 2 2,5
мелкий 1,25 1,25 1,5 1,5
da не менее 10 12 14 22
не более 10,8 13 15,1 23,8
m 8,4 10,8 12,8 19,8
e 18,7 20,9 23,9 35,0
dw 15,5 17,2 20,1 29,5
S 17 19 22 32
N 6,110 8,304 13,66 40,43

* Размеры гаек применять не рекомендуется.

Обозначения:
d — номинальный диаметр резьбы, мм
P — шаг резьбы, мм
da — внутренний диаметр, мм
m — высота гайки (h24 для d ≤ 12; h25 для М12 < d ≤ М18; h26 для d > М18), мм
e — диаметр описанной окружности, не менее, мм
dw — наружный диаметр, не менее, мм
S — размер под ключ, мм
N — вес 1000 шт. стальных гаек (исполнение 1) с крупным шагом резьбы, кг

Для вычисления веса гаек из латуни значения из таблицы умножить на 1,080; для алюминиевого сплава — на 0,356.

Аналоги ГОСТ 5916-70:

DIN 439 — гайка шестигранная низкая с фаской, классы точности А и В.
DIN 936 — гайка шестигранная низкая с фаской, классы точности А и В.
ISO 4035 — гайки шестигранные низкие с фаской, классы точности А и В.
ISO 4036 — гайки шестигранные низкие без фаски, класс точности В.
ISO 8675 — гайки шестигранные низкие с фаской с метрической мелкой резьбой, классы точности А и В.

Вы можете заказать и купить низкие гайки ГОСТ 5916-70 по оптовым ценам.

tdm-neva.ru

Гайка ГОСТ Р 52645-2006 шестигранные с увеличенным размером «под ключ»

ОСТ 133028-80, ОСТ 1 33037-80, ОСТ 1 33054-80, ОСТ 1 33079-80, ОСТ 1 33092-80, ОСТ 1 33103-82, ОСТ 1 33210-89, ОСТ 1 33218-89, ОСТ 1 33262-89, ОСТ 1 33278-89, ОСТ 1 37000-76, ОСТ 1 37012-80, ОСТ 1 10005-71, ОСТ 1 10101-71, ОСТ 1 10199-78, ОСТ 1 10315-72, ОСТ 1 10635-72, ОСТ 1 10870-72, ОСТ 1 10873-72, ОСТ 1 11193-73, ОСТ 1 11194-73, ОСТ 1 11195-73, ОСТ 1 11196-73, ОСТ 1 11199-73, ОСТ 1 11366-73, ОСТ 1 11367-73, ОСТ 1 11372-73, ОСТ 1 11378-78, ОСТ 1 11379-73, ОСТ 1 11470-75, ОСТ 1 11491-74, ОСТ 1 11530-74, ОСТ 1 11531-74, ОСТ 1 11757-76, ОСТ 1 11760-76, ОСТ 1 12140-78, ОСТ 1 12649-76, ОСТ 1 12654-76, ОСТ 1 12931-77, ОСТ 1 13003-03, ОСТ 1 13557-79, ОСТ 1 13866-81, ОСТ 1 14028-88, ОСТ 1 14091-74, ОСТ 1 14533-88, ОСТ 1 30096-92, ОСТ 1 33017-80, ОСТ 1 33018-80, ОСТ 1 33019-80, ОСТ 1 33020-80, ОСТ 1 33021-80, ОСТ 1 33022-80, ОСТ 1 33023-80, ОСТ 1 33024-80, ОСТ 1 33025-80, ОСТ 1 33026-80, ОСТ 1 33027-80, ОСТ 1 33029-80, ОСТ 1 33030-80, ОСТ 1 33031-80, ОСТ 1 33032-80, ОСТ 1 33033-80, ОСТ 1 33034-80, ОСТ 1 33035-80, ОСТ 1 33036-80, ОСТ 1 33038-80, ОСТ 1 33039-80, ОСТ 1 33041-80, ОСТ 1 33042-80, ОСТ 1 33043-80, ОСТ 1 33045-80, ОСТ 1 33046-80, ОСТ 1 33047-80, ОСТ 1 33048-80, ОСТ 1 33049-80, ОСТ 1 33050-80, ОСТ 1 33051-80, ОСТ 1 33052-80, ОСТ 1 33055-80, ОСТ 1 33056-80, ОСТ 1 33057-80, ОСТ 1 33058-80, ОСТ 1 33059-80, ОСТ 1 33060-80, ОСТ 1 33061-80, ОСТ 1 33062-80, ОСТ 1 33063-80, ОСТ 1 33064-80, ОСТ 1 33065-80, ОСТ 1 33066-80, ОСТ 1 33067-80, ОСТ 1 33068-80, ОСТ 1 33069-80, ОСТ 1 33071-80, ОСТ 1 33072-80, ОСТ 1 33073-80, ОСТ 1 33074-80, ОСТ 1 33075-80, ОСТ 1 33076-80, ОСТ 1 33077-80, ОСТ 1 33078-80, ОСТ 1 33080-80, ОСТ 1 33081-80, ОСТ 1 33082-80, ОСТ 1 33083-80, ОСТ 1 33084-80, ОСТ 1 33087-80, ОСТ 1 33088-80, ОСТ 1 33089-80, ОСТ 1 33090-80, ОСТ 1 33091-80, ОСТ 1 33093-80, ОСТ 1 33097-80, ОСТ 1 33098-80, ОСТ 1 33104-82, ОСТ 1 33108-86, ОСТ 1 33109-86, ОСТ 1 33110-86, ОСТ 1 33202-89, ОСТ 1 33206-89, ОСТ 1 33207-89, ОСТ 1 33211-89, ОСТ 1 33217-89, ОСТ 1 33226-89, ОСТ 1 33230-89, ОСТ 1 33231-89, ОСТ 1 33232-89, ОСТ 1 33235-89, ОСТ 1 33239-89, ОСТ 1 33240-89, ОСТ 1 33260-89, ОСТ 1 33263-89, ОСТ 1 33264-89, ОСТ 1 33267-89, ОСТ 1 33277-89, ОСТ 1 37003-76, ОСТ 1 37009-80,ОСТ 1 37013-80, ОСТ 1 37014-80, ОСТ 1 37015-80, ОСТ 1 37018-80, ОСТ 1 37020-80, ОСТ 1 37021-80, ОСТ 1 37037-82, ОСТ 1 37043-82, ОСТ 1 37044-82, ОСТ 1 37071-80, ОСТ 1 37074-80, ОСТ 137108-89, ОСТ 1 37110-89, ОСТ 1 37116-89.

xn—-btbk0aocno5a.xn--p1ai

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
