Утепление свайно-ростверкового фундамента: отмостка, гидроизоляция

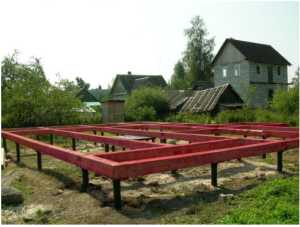

Свайно-ростверковый фундамент

Несмотря на легкость и надежность свайно-ростверковых фундаментов, они имеют один существенный недостаток – это наличие открытого пространства под полом первого этажа здания. Также монолитный ростверк может лежать непосредственно на грунте или быть мелкозаглубленным.

А из-за постоянного воздействия грунтовых вод, со временем материал ростверка разрушится, и здание даст усадку. Чтобы максимально долго сохранить целостность конструкции, ее нужно тщательно гидроизолировать и утеплить. И существует целая технология утепления свайно-ростверковых оснований, о которой должен знать каждый строитель.

Технологии утепления свайно-ростверковых оснований

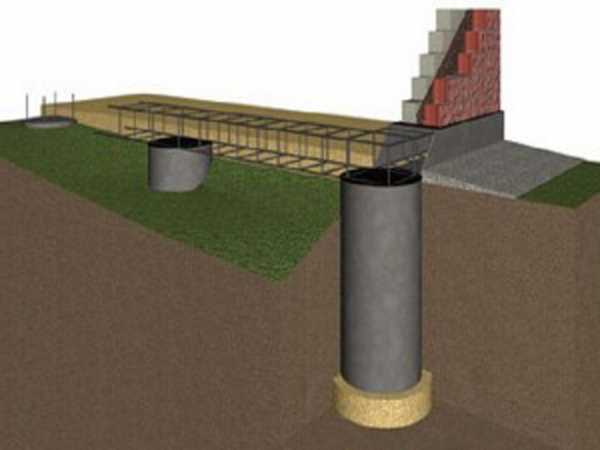

Схема свайно-ростверкового фундамента

На данный момент существует большое количество различных технологий утепления ростверков, начиная от использования полимерных материалов, заканчивая устройством отмостки. Но тут ключевая задача – это выбрать оптимальную технологию, которая подходит для конкретного фундамента и учитывает не только климатические условия данной территории, но и свойства почвы и высоту залегания водных грунтовых горизонтов. Поэтому, популярные технологии утепления свайно-ростверковых фундаментов следующие:

• Подсыпка керамзита в пазухи;
• Монтаж современных полимерных утеплителей;
• Устройство отмостки;
• Совмещение всеет трех методик и использование их одновременно.

Понятно, что все это традиционные методы утепления, которые подходят в одном климатическом регионе, но не могут использоваться в другом. Преимущества таких методов в том, что они относительно простые и легко реализуются. А материалы для утепления и гидроизоляции доступны в свободной продаже. Но ключевой недостаток этих технологий – это далеко не отличная эффективность в условиях повышенного содержания грунтовых вод, а также непрезентабельный вид цоколя. Понятно, что отмостка может устранить такие недостатки, но это больше гидроизоляция фундамента, чем декоративное оформление.

Что такое отмостка и зачем она нужна

Пример отмостки свайно-ленточного фугдамента

Отмостка – это специальная гидроизоляция наружной поверхности фундамента, предназначенная для отвода дождевых вод от цоколя в сторону дренажной системы. Она делается из песка, керамзита и глины, верхний шар бетонируется с некоторым уклоном в сторону. Как правило, отмостка имеет одновременно характеристики гидроизоляции и утеплителя, а также имеет декоративное назначение. Не удивительно, что ее можно встретить около цоколей домов старой постройки, где отвод дождевой воды играет ключевую роль.

Как утеплитель, отмостка также используется, только внутри используется гранулированный керамзит, который действует как отсыпка около внешней поверхности ленточного ростверка.

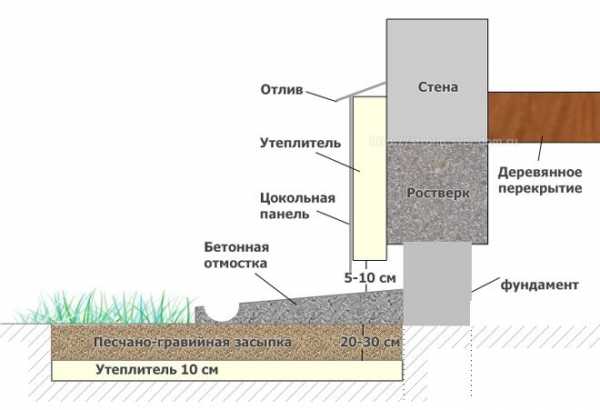

Утепление свайно-ростверкового основания с наружной стороны

Вариант устройства свайного фундамента

Как правило, конструкция свайно-ростверкового фундамента предусматривает только наружное утепление и гидроизоляцию. Боковые грани тут служат как цокольный этаж и его как раз и утепляют. Для этого можно использовать:

1. Слой битума, которым покрывают боковые грани ростверка. Это неплохая гидроизоляция. Ведь битум образует прочный и надежный слой защиты.
2. Пенополистирол или пенопласт. Это полимерная теплоизоляция, наклеивается на битум или непосредственно на выровненную поверхность ростверка.
3. Затем все швы нужно заделать монтажной пеной, чтобы не допустить образования холодных мостиков. Но при использовании пеноплекса в несколько слоев делать это не целесообразно, ведь листы пеноплекса имеют контурную форму и крепятся друг к другу.
4. Как дополнительная теплоизоляция, используется армирующая стальная сетка. Она применяется для защиты утеплителя от грызунов, а также как основание для дальнейшей штукатурки цоколя.
5. Как только полностью засохнет клей под плитами и затянется сетка. Сверху нужно покрыть конструкцию штукатуркой.

Существует также альтернатива такой технологии утепления. Это строительство цоколя ленточного типа. В большинстве случаев, он устанавливается вокруг балочного ростверка по внешней стороне, образует «теплую кладку».

Но утепление такой конструкции в некоторых случаях может быть дороже в конечном итоге, чем теплоизоляция основного фундамента.

Утепление свайно-винтовых оснований

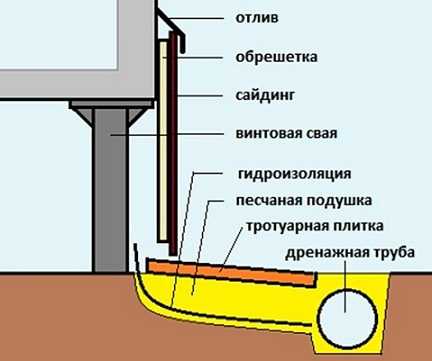

Схема утепления для свайного-винтовых фундаментов

Технология утепления свайно-винтовых оснований практически не отличается от утепления ленточных ростверков, ведь везде они присутствуют. Но тут есть одна особенность – это возможность утепления только на уровне ростверка, ведь сваи утеплить технически практически не возможно. В таких случаях по периметру основания возводится ленточный цоколь из бетонных блоков или кирпича, а внутреннее пространство заполняется керамзитом или грунтом. Сама технология не сложная, но достаточно трудоемкая и требует наличия соответствующих знаний.

1. Прежде всего, нужно сделать гидроизоляцию всех участков фундамента и предусмотреть дренажную систему под отмосткой. Все открытые части ростверка покрывают слоем битума или рубероидом, можно также использовать жидкий гидроизолятор, но он дороже битума, хотя и эффективнее.
2. Затем делают гидроизоляцию вертикальных участков основания, причем обеих его сторон. Технология изоляции аналогичная, как и для утепления ростверка с внешней стороны, только тут также нужно сделать гидроизоляцию свай. Верхнюю кромку свай покрывают битумом или рубероидом, а скважину делают большего диаметра, чем диаметр сваи.
3. После монтажа всех свай формируется насыпная подушка. Эта подушка должна быть между нулевым и нижним уровнями основания, подушку можно сделать из строительного песка с керамзитом и утрамбовать.

Особенности утепления ростверковых оснований

Пример готового утепленного фундамента

Несмотря на то, что сейчас на рынке строительных материалов можно подобрать самые разные утеплители полимерного и минерального происхождения, люди часто придерживаются традиционных технологий.

Причин тут несколько: традиции, стоимость материалов, возможность все сделать своими руками, а также долговечность. Ведь даже обмостка, сделанная правильно с оптимальным уклоном и гидроизоляцией соединения бетонной площадки с цоколем, обеспечивает отличную защиту от дождевых вод. А для теплоизоляции используют дешевый и легкий пенопласт.

Но пенопласт не подходит для грунтов, которые отличаются высокой влажностью. Тут лучше использовать водонепроницаемые утеплители, ведь только они способны выдерживать длительное воздействие даже агрессивных грунтовых вод.

Любая технология утепления свайно-ростверковых фундаментов имеет свои позитивные и негативные стороны. Тут отмечается стоимость материалов и работ, форма и особенности фундамента, фактор качества и долговечности. Поэтому, нужно определиться самостоятельно, как и чем утеплить такой фундамент без большого ущерба для кошелька и потери качества и надежности основания.

fundamentclub.ru

Свайного фундамента: технология утепления

Утепление фундамента необходимо исключительно для снижения сил пучения либо комфортной эксплуатации подземного этажа. Свайным фундаментам, опускающимся ниже отметки промерзания, силы пучения не страшны. Подвального этажа в этих конструкциях не может быть в принципе. Подполье свайного фундамента не отапливается, земля промерзает полностью. Поэтому, утеплять здесь нечего.

Статистика свидетельствует, что в 5% случаев подполье коттеджей, размещенных на участках с серьезным перепадом высот, эксплуатируется в режиме мастерской, подсобного помещения. В этом случае здесь устанавливается отопительный прибор, забирка утепляется по технологии вентилируемого фасада.

Однако в отсутствие утепленного пола затраты на отопление огромны, необходима качественная вентиляция. В противном случае испарения из почвы приведут к разрушению полов первого этажа, прочих конструкций силового каркаса здания. По этой же причине не рекомендуется складирование/хранение в подполье пиломатериалов.

Конструкция свайного фундамента

Винтовые сваи выбирают для легких построек либо при сложных эксплуатационных условиях. Буронабивными сваями экономят бюджет строительства. Низкие ростверки либо погружены в землю, либо начинаются от ее поверхности, защищая пол нижнего этажа от продувания. Висячие ростверки – это незащищенное подполье, которое и пытаются утеплить застройщики, не обладающие практикой, профильным образованием.

При использовании висячего ростверка изготовление пола по грунту невозможно. В 90% случаев используются полы по лагам, которые можно утеплить базальтовой ватой по черновому полу. Работы производятся изнутри, никакого отношения к утеплению свайного фундамента не имеют.

Почему невозможно утеплить свайный фундамент?

Независимо от вида теплоизоляционного материала, каждый из них предназначен для сохранения тепла в помещении. В подполье свайного фундамента нет, ни обогревателей, ни теплого воздуха, потому утепление невозможно в принципе:

• даже при эксплуатации теплого пола в жилище, теплый воздух поднимается вверх, попасть в подполье не может, согласно законам физики
• на грунте, внутри него нет теплоизоляционных материалов, как у плитного фундамента, поэтому геотермальное тепло в подполье так же отсутствует

Утепление холодных воздушных масс – в прямом смысле деньги на ветер. Однако, чрезмерное проветривание охлаждает полы снизу, повышая эксплуатационный бюджет, под здание попадают ливневые, паводковые воды, испарение наносит ущерб силовому каркасу дома.

Проблему решает конструкция фальш-цоколя, имеющая название забирка. Она изготавливается кладкой в полкирпича либо облицовкой цокольным сайдингом каркаса, закрепленного на трубах свайного фундамента. Однако в ней необходимо оставить продухи вентиляции для проветривания подполья.

Что нужно утеплять в коттедже на свайном фундаменте?

Определившись, что забирку теплоизолировать не нужно, необходимо обратить внимание на узлы ввода коммуникаций. Трубопроводам водопровода, системы водоотведения утепление требуется в обязательном порядке. Жидкости имеют, хоть и невысокую, но плюсовую температуру, которую необходимо сохранить несколькими слоями утеплителя внутри подполья фундамента, под землей до отметки промерзания в регионе.

Узел ввода трубопровода водообеспечения

Труба ХВС проходит ниже отметки промерзания почвы, после чего поднимается к подошве здания, проходит по воздуху подполья до пола. Утепление этой инженерной системы происходит следующим способом:

• изоляция полистирольными скорлупами под землей (обычно на глубину 1,5 – 2 м)
• обмотка двумя слоями минваты в подполье фундамента со слом гидроизоляционного материала

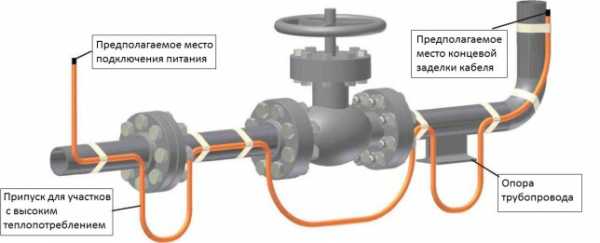

• монтаж греющего кабеля в узлах ввода в здание

На практике греющий кабель используют по всей длине трубопровода, гарантированно защищая коммуникации от промерзания.

Узел выхода канализации

Утепление канализации проще, дешевле предыдущего случая. Стоки при выходе из жилища имеют высокую температуру, не могут замерзнуть при прохождении подполья фундамента. Поэтому под землей их защищают скорлупами, в воздухе укутывают одним слоем базальтовой или стеклянной ваты.

Газовая линия морозов не боится, ее утеплять не имеет смысла. То же самое относится к силовому кабелю электрообеспечения.

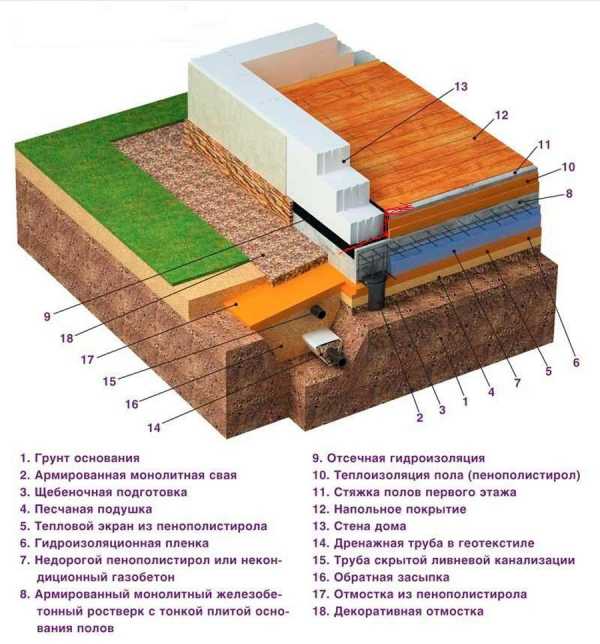

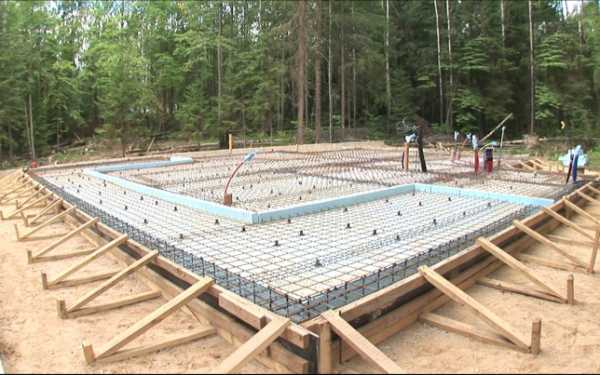

Плитный ростверк по сваям – исключение из правил

Свайный фундамент требует утепления в единственном случае – монолитный плитный ростверк по оголовкам СВС или буронабивных свай. При выборе этой технологии на ровном участке без перепада высот для экономии бюджета строительства, снижения трудозатрат плита отливается в опалубку по грунту. Застройщик избавляется от нижних щитов опалубки (которые крайне сложно демонтировать впоследствии), получая при этом нагрузки от сил пучения, которые способны оторвать плиту ростверка от свай. В этом случае технология утепления имеет вид:

• удаление плодородного слоя (котлован глубиной 50 см)
• изготовление буронабивных свай или вкручивание СВС
• засыпка подушки из нерудного материала (песок 20 см + столько же щебня)
• заливка в опалубку бетонной стяжки (5 см толщины)
• гидроизоляция бетонной подготовки
• укладка двух слоев экструдированного пенополистирола (20 см в общей сложности)
• армирование, заливка 10 см плиты, в бетон которой утоплены оголовки свай
• гидроизоляция верхней плоскости, торцов монолитной конструкции

Ребра жесткости на подошве плитного ростверка не нужны. Ввод коммуникаций осуществляется перед изготовлением фундаментной подушки. Отмостка утепляется пенополистиролом на уровне подошвы плиты, защищая от бокового промерзания. Коммуникации утеплять не нужно, в отличие от прочих ростверковых фундаментов.

Указанная технология обходится слишком дорого, используется редко. Забирки сборных ростверков (брус или двутавр) по винтовым сваям, монолитных по буронабивным сваям утеплять не нужно. Достаточно гидроизоляции облицовочного материала на уровне земли.

fundamentdomov.ru

Утепление свайного фундамента: как правильно сделать?

Делая утепление свайного фундамента своими руками, следует руководствоваться действующими нормативами и правилами.

Как правило, свайный фундамент обустраивается на пучинистых грунтах. Его используют при возведении и коттеджа, и бани, и других строений на усадьбе.

В климатическом поясе с резкой сменой времен года обязательно выполняется утепление свайно-винтового фундамента.

Эта суровая необходимость продиктована заботой о комфорте и здоровье проживающих в доме людей.

Дело в том, что расстояние от пола до земли образует свободное пространство, в котором происходит интенсивный теплообмен.

Устройство свайного фундамента

Создавать основу для дома на сваях приходится в том случае, когда строительство ведется на пучинистых грунтах.

При устройстве свайного фундамента сезонные колебания грунта и уровня подземных вод не оказывают влияния на состояние строения.

Для того чтобы придать большую жесткость конструкции, сваи между собой соединяются специальными элементами. Такой элемент называется ростверк.

В качестве ростверка могут использоваться:

• металлические балки;
• деревянный брус;
• бетонные или кирпичные переборки.

Именно свайный фундамент ростверкового типа, в силу своей универсальности, применяется чаще всего.

Изначально известно, что в доме, построенном на свайном основании, полы бывают холодными, особенно в зимний период.

Сегодня для утепления пола можно использовать разные способы.

Один из них заключается в том, чтобы утеплить свайный фундамент снаружи. При этом выполняется монтаж цоколя, его отделка и декорирование.

Объем пространства, который образуется между нижним уровнем пола и землей, используется для хозяйственных нужд. У бани это пространство не используется.

Второй способ сводится к установке своими руками в жилом помещении «теплого пола». Да, трудозатраты в этом случае будут меньше. Однако расходы на отопление существенно увеличатся.

Материалы для утепления

При строительстве дома или бани своими руками каждый специалист волен действовать согласно своему опыту. В том, что тепловую энергию нужно сохранять и экономить, не сомневается никто.

Разногласия возникают на этапе, когда решается вопрос о том, какой материал выбрать для утепления.

Свайный фундамент (в том числе и бани) можно утеплить керамзитом, пенополистиролом или минеральной ватой. Утепление ростверка следует выполнять на этапе обустройства свайного фундамента.

Если для этих целей выбирается минеральная вата, ее необходимо надежно защитить от воздействия влаги. На пучинистых грунтах это одна из важнейших задач.

Технология утепления

Процедура утепления ростверкового основания включает в себя несколько этапов. Выполнять работы следует в строгой последовательности.

Предварительно нужно взвесить и рассчитать, какую часть можно сделать своими руками, а какую — с привлечением сторонних специалистов.

Все материалы и инструменты надо приготовить заранее.

Одновременно с теплоизоляцией фундамента производится утепление пола с наружной стороны. В качестве утеплителя для пола берется тот же теплоизоляционный материал.

Если под домом расположен подвал, то особо тщательно выполняется гидроизоляция утеплителя.

Гидроизоляция

Первым действием выполняется обработка всех стыков ростверкового основания.

Если фундамент дома или бани собран из древесины, его необходимо обработать антисептической пропиткой и гидроизолирующим раствором.

Видео:

Не должно оставаться ни одного открытого участка, где может образоваться плесень или завестись насекомые. При этом все щели и трещины в массиве дерева следует зашпаклевать водостойкой шпаклевкой.

На металлические балки снаружи наносится антикоррозионный состав. Для этих целей применяется битумная мастика. Особо тщательно нужно обрабатывать стыки и места сопряжений.

Монтаж цоколя

Сберегающая тепло облицовка создается в форме цоколя. Для этого выкладывается кирпичная стенка и утепляется пенополистиролом.

Поскольку строение возведено на пучинистых грунтах, необходимо соорудить опору, которая крепится к сваям. Таким образом, декоративная стенка будет составлять одно целое с фундаментом.

Видео:

Переборку можно смонтировать из бруса или металлического профиля. Такая конструкция имеет меньшую массу, чем стенка из кирпича.

Снаружи она отделывается декоративными панелями, которые закрывают собой теплоизоляционный материал.

Крепление утеплителя

При утеплении цоколя пенополистиролом все стыки между плитами необходимо заполнить монтажной пеной. Утеплитель накладывается от земли вверх до пола.

Укладку нужно вести с тем расчетом, чтобы предотвратить к нему доступ для мелких грызунов. Листы пенополистирола приклеиваются к поверхности стены с помощью специального клея.

Если используется минеральная вата, то ее необходимо надежно защитить от влияния атмосферной влаги. Для этих целей используются различные рулонные материалы типа рубероида или пергамина.

Листы стекловаты плотно вставляются в предварительно закрепленную обрешетку.

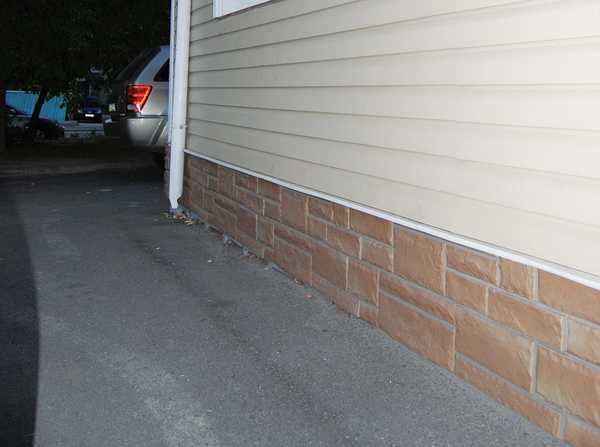

Крепление отделочных панелей

Когда теплоизоляция свайного фундамента выполняется пенополистиролом или минеральной ватой, утеплитель нужно защитить от воздействия атмосферных явлений.

И не только защитить, но и декорировать под общий фон фасада. Для декоративной отделки цоколя используется виниловый сайдинг или ПВХ панели с текстурой кирпичной кладки.

Многолетняя практика показывает, что сайдинг надежно защищает поверхность от воздействия атмосферных явлений – дождя, снега, ветра, росы.

Технология крепления сайдинга хорошо отработана, и выполнить монтаж панелей своими руками под силу любому человеку.

Присыпка изнутри

Для большей надежности утепленное основание можно присыпать изнутри по периметру грунтом. Если имеется возможность, то предпочтительнее использовать керамзит.

Такая подсыпка уменьшит продуваемость подпольного объема.

Чтобы воздух не застаивался, на противоположных стенах цоколя нужно оборудовать два вентиляционных отверстия.

На эти форточки необходимо установить решетки от комаров и мышей. На зиму их надо плотно закрывать.

Особенности процедуры

Свайные фундаменты применяются и в тех случаях, когда бюджет строительства сокращен до минимума.

В таком случае утепление пола для бани можно не делать.

Достаточно утеплить цоколь и этим ограничиться.

Видео:

Для жилого дома утепление пенополистиролом цоколя и стен помещения под полом нужно сделать высококачественным.

В результате этого будет решена проблема с холодными полами и перерасходом энергии.

Плюс к этому, в доме появится дополнительное помещение для хозяйственных нужд.

stoydiz.ru

Утепление свайного фундамента | BuilderClub

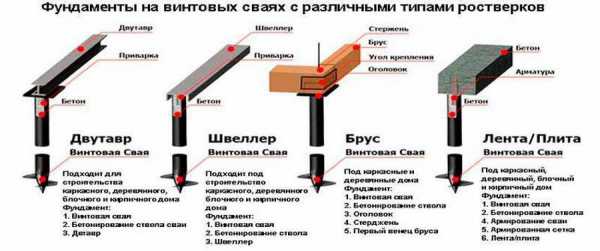

Фундамент на винтовых сваях в общем виде представляет собой винтовые сваи, связанные поверх свай ростверком. Во внутреннем контуре фундамента выполняется пол первого этажа.

Утепление свайного фундамента выполняют, утепляя ростверк и пол первого этажа. Сами сваи не утепляют, вне зависимости от грунтовых и климатических условий.

Утепление винтового фундамента

Ростверк может быть низким и высоким — в обоих случаях выполняют утепление наружной поверхности ростверка на всю его высоту. А также утепляют низ ростверка, как показано на рисунках ниже:

Схема утепления низкого ростверка винтового фундамента

Схема утепления высокого ростверка винтового фундамента

Во внутреннем контуре фундамента устраивают пол первого этажа. Этот пол обычно выполняют в трех вариантах: бетонный пол по грунту, деревянный пол по лагам или бетонный пол первого этажа по плитам перекрытия. Рассмотрим как выполнить утепление свайного фундамента со всеми тремя видами полов.

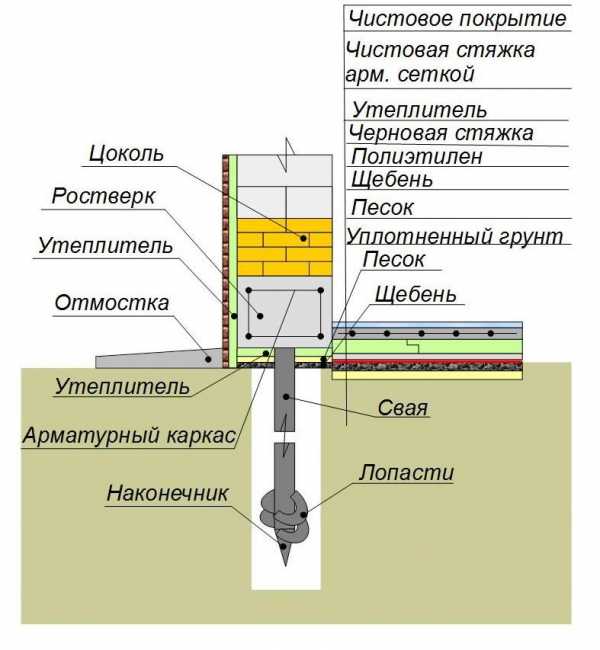

Утепление свайного фундамента с бетонным полом по грунту

Пол, выполненный по такой схеме, утепляют, как показано на рисунках, под чистовой стяжкой:

Утепление свайного фундамента с полом по грунту

Утепление свайного фундамента с полом по грунту

Примечание. Рисунки отличаются наличием/отсутсвием в конструкции пола гидроизоляции. Слой гидроизоляции нужен, если грунтовые воды ближе, чем 2 м от плиты пола. Подробнее, можно прочесть в статье Утепление пола по грунту.

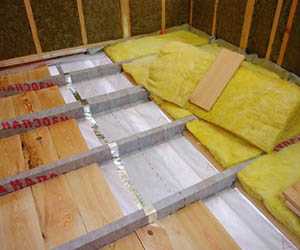

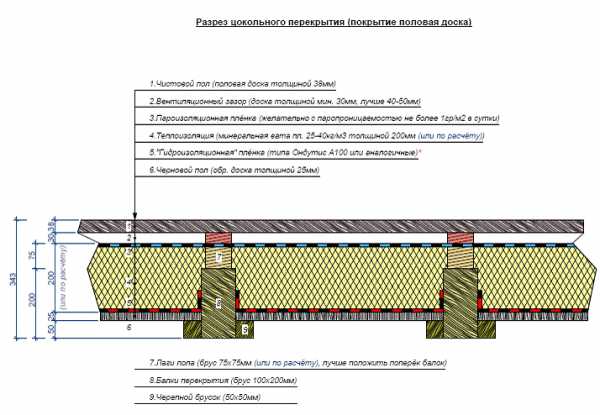

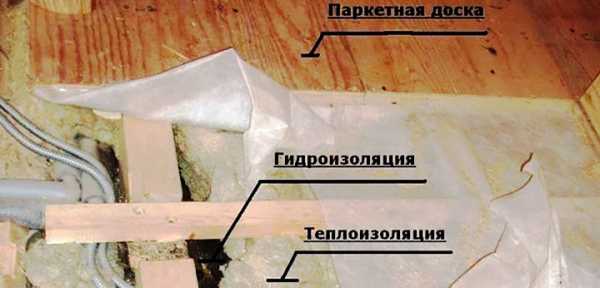

Утепление свайного фундамента с деревянным полом по лагам

Утепление свайного фундамента с деревянным полом по лагам

Пол первого этажа, выполненный по лагам, утепляют как показано на рисунке, внутри конструкции. Подробнее читайте в статье Утепление пола по лагам.

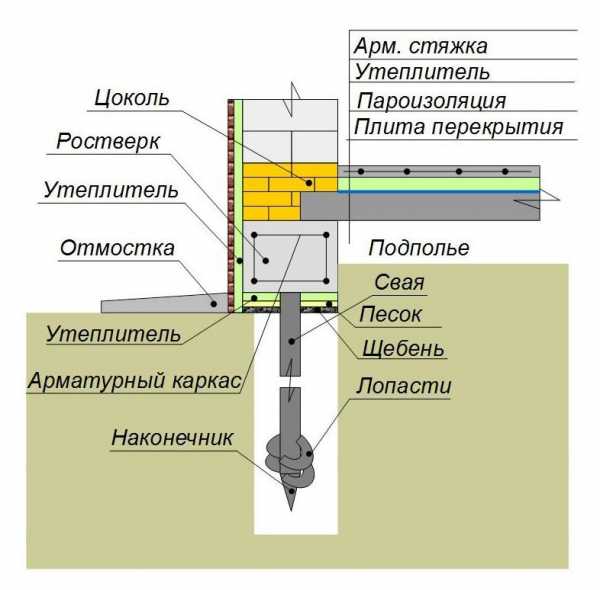

Утепление свайного фундамента с полом по плитам перекрытия

Утепление свайного фундамента пол по плитам перекрытия (снизу плиты)

Утепление свайного фундамента пол по плитам перекрытия (сверху плиты)

При таком устройстве пола (по готовой плите), плиту пола можно утеплять снизу из подполья, если есть доступ. Также утепление может быть произведено сверху по плите, под стяжку. Подробнее читайте в статье Утепление бетонного пола первого этажа.

Чем утеплять свайный фундамент

Опишем все разновидности ростверка и пола, приведенные выше и материал для их утепления.

И низкий, и высокий ростверк утепляют ЭППС (толщина утеплителя по расчету для конкретного региона, но не менее 50 мм).

Пол по грунту утепляют либо ЭППС, либо пенопластом, плотность 30 кг/м3.

Пол по лагам утепляют минватой, плотность 30-60 кг/м3 (толщина утеплителя по расчету для конкретного региона)

Пол по готовой заводской плите снизу утепляют ЭППС (толщина утеплителя по расчету для конкретного региона). Пол по готовой заводской плите сверху утепляют ЭППС или пенопластом, плотность 30 кг/м3 (толщина утеплителя по расчету для конкретного региона).

www.builderclub.com

Утепление свайного фундамента снаружи пенополистиролом, ростверка и пола

Много преимуществ в строительстве зданий дает свайный фундамент, однако он требует тщательного выбора утепления, особенно с поднятым ростверком, чтобы соответствовать нормам и снизить к минимуму теплопотери. Распространение получило утепление свайного фундамента снаружи пенополистиролом, взамен традиционному использованию насыпи керамзита или почвы по периметру здания.

Технология утепления пенополистиролом

Свайные фундаменты разделяют на:

• Высокие, когда ростверк выше уровня почвы.
• Повышенные, когда нет промежутка между уровнем почвы и стенами.
• Заниженными, когда оголовки свай уходят глубже уровня почвы и часть фундамента закрывается ею.

В зависимости от конструкции выбирается соответствующий способ утепления. При этом разнится даже выбор утепляемой поверхности.

Схема утепления пола и фундамента на сваях

Если дело касается высокого свайного фундамента, когда ростверк существенно поднят над поверхностью почвы, то утеплять можно:

• По периметру, закрывая промежуток между нижним краем стен и почвой. Под зданием появляется дополнительное изолированное пространство, которое можно использовать как дополнительное помещение или нишу.
• Снизу ростверка по всей площади опорной конструкции.
• Пол утепляется внутри здания.

Утепление пола часто делают не как обособленный вариант, а как дополнение к внешней теплоизоляции, чтобы повысить эффективность общей защиты и распределить равномерно зону переходных температур.

Если промежутка между фундаментом и почвой нет, то остается только вариант с внешним утеплением по периметру и внутренним по всей площади здания.

Для утепления заглубленных фундаментов актуальны те же способы, что и в случае утепления ленточных фундаментов Пеноплексом. Различий в этом случае нет, за исключением обособленного учета уровня промерзания грунта для различных климатических зон.

В обязательном порядке все свайные фундаменты обустраиваются дренажной системой. Если ее нет, то перед утеплением обязательно монтируется, иначе в закрытом пространстве цокольного пространства будет накапливаться вода, от которой будет сложно избавиться даже активной вентиляцией.

Схема устройства дренажа

Порядок утепления по периметру здания:

1. Поверх основы утепления выполняют гидроизоляцию. Для завышенных конструкций нужна гидроизоляция всей внешней поверхности по площади с отпуском по каркасу или стенке, выложенной вдоль стен. Под зданием формируется основная защита для материала фундамента. Обязательно предусматривается вентиляция, для отвода влаги.
2. В промежутке между почвой и ростверком формируется каркас из металлического профиля деревянного бруса или кирпичная стенка в качестве цокольного пояса здания.
3. Далее закрепляются листы пенополистирола. Для этого в равной степени используется клей для пенопласта и дюбели грибки. Все стыки запениваются для герметизации пояса утепления. Чтобы достичь должного уровня защиты слой пенопласта должен превышать 10 см, и его желательно укладывать в два слоя для надежного перекрытия всех стыков.
4. По верхней кромке утепления закрепляется отлив. Козырек из оцинкованной стали будет эффективно отводить дождевую воду в сторону от утеплителя и цокольного сайдинга на отмостку.
5. Поверх утеплитель штукатурится с армированием металлической сеткой. Желательно выбрать специальную сетку для защиты от грызунов.
6. В последнюю очередь создается подушка из песка или глины в зависимости от варианта дренажной системы и формируется отлив, монтируется внешняя отделка цокольного пояса. Это может быть облицовка кирпичом, диким камнем, плиткой, декоративной штукатуркой.

Ростверк

С сильно завышенным ростверком, когда утепление по периметру отнимает много материала или не актуально по другим причинам, лучше всего выполнить внешнее утепление всей нижней поверхности фундамента.

Закрепляется паропроницаемая мембрана для отвода лишней жидкости. Пенополистирол крепится в один-два слоя по всему ростверку. Закреплять его можно дюбелем грибком по углам каждого листа.

Вся поверхность подшивается деревом или профнастилом. Только предварительно слой утепления в этом случае должен формироваться по обрешетке из деревянных брусьев или металлического профиля. Профнастил крепится с небольшим уклоном для предотвращения накопления влаги на верхней его поверхности.

Обшивка ростверка гидроизолируется, как и сваи. Для этого можно использовать рулонные материалы на битумной основе, обмазку или альтернативные варианты с полимерными составами на водной основе.

Пол

Примерная схема утепления пола. Нажмите для увеличения.

Как уже отмечалось пол в здании, построенном на свайном фундаменте, желательно утеплить изнутри.

Если основа дома формируется балками, то утеплитель закладывается между ними и подшивается с обеих сторон. Снизу это может быть листовой материал, например листы влагостойкого МДФ. Сверху формируется слой чернового пола. Гидроизоляцию лучше предусмотреть по нижней границе ростверка, а также непосредственно под черновым полом. Ниши между лагами обязательно снабжаются вентиляцией для отвода лишней жидкости.

Если на сваи определяют железобетонные плиты, то утеплять их желательно как снаружи, так и изнутри, не допуская, чтобы положение точки росы приходилось на слой внутреннего утеплителя.

Пенополистирол укладывается равномерно поверх чернового слоя и гидроизоляции и фиксируется однократно в центре листа. Далее заливается стяжка с армированием металлической сеткой или тонкой арматурой. После этого укладывается теплый пол и напольное покрытие.

Оптимальный вариант утепления свайного фундамента подбирается обособленно в каждом конкретном случае. Учитываются климатические условия, материалы, из которых формируется ростверк, требуемое значение теплосопротивления и т.д. Так что самостоятельному выбору лучше предпочесть мнение профессионалов.

udobnovdome.ru

Утепление свайного фундамента на винтовых сваях: рекомендации

Утепление свайного фундамента – головная боль для тех домовладельцев, кто решил строить свой дом без подвала. Такое решение можно понять – не хочется заглублять дом, ленточный фундамент – это не экономично, свайно винтовой фундамент – самый универсальный для всех климатических зон.

Но в результате мы имеем конструкцию, утепление которой необходимо для исключения мостиков холода, а выполнение утепления сопряжено с неудобствами. Однако выход существует, мы расскажем, как утеплить свайный фундамент.

Свайно – винтовые фундаменты

Обвязка свай может быть выполнена из различных материалов:

1. Металла – швеллера или двутавра.
2. Из бетона.
3. Из бруса.

Как правило, обвязку свай брусом выполняют при строительстве домов из древесины, обвязка из металла делается для относительно легких каркасных домов, а бетонный ростверк предусматривается при строительстве из кирпича или блоков.

Методы утепления свайно – винтовых фундаментов

Выбор метода утепления свайно винтового фундамента зависит от расстояния между уровнем грунта и полом 1-го этажа дома, от материала стен, от материала обвязочной балки, и, наконец, от вида утепления:

1. Снаружи по периметру ростверка.
2. Утепление пола.
3. Полное.

Первым способом пользуются при строительстве деревянного дома и небольшой разнице отметок грунта и пола. В этом случае выполняется каркас по периметру ростверка, по которому проводят утепление и облицовку. Промежуток между отмосткой и низом цокольной панели служит для проветривания подпольного пространства (1).

Второй способ заключается в утеплении пола первого этажа и отмостки, при устройстве пола по грунту (2).

ОБРАТИТЕ ВНИМАНИЕ: нежелательно для гидроизоляции использовать полиэтилен, так как срок его службы несопоставим со сроком службы капитальных построек, а замена невозможна.

При третьем способе утепляют и цоколь, и перекрытие между подполом и первым этажом дома, что является идеальным методом сохранения тепла и уменьшения энергозатрат на отопление (3).

При выполнении каждого из этих способов утепления свайно винтового фундамента возможны различные вариации, например, утепление цоколя не снаружи, а изнутри, или устройство цоколя из кирпича на своем ленточном фундаменте.

Материалы для утепления

Утепление фундамента на винтовых сваях проводят материалами с наименьшим водопоглощением, так как теплоизоляторы, впитывающие влагу, в условиях нулевого цикла не будут выполнять своей функции. Материалов для утепления цоколя не так много: пеностекло, пенополистирол, экструдированный пенополистирол, керамзит, пенополиуретан.

Из этих утеплителей чаще всего используется плитный экструдированный пенополистирол, как наиболее экономичный вариант, из засыпных утеплителей – керамзитовый гравий.

Пенополиуретан также имеет хорошие показатели и экономичен, его в основном используют при утеплении ростверка набрызгом изнутри подпола. Наилучший цокольный утеплитель – пеностекло, так как при нулевом водопоглощении этот материал не горит, и, в отличие от пенополистирола, не плавится, не выделяет токсичных газов, но его стоимость выше пенопластов.

ОБРАТИТЕ ВНИМАНИЕ: пенополистирол разрушается под действием света, поэтому требуется тщательная заделка всех стыков.

Как выполнить утепление

Утепление винтового фундамента первым способом выполняют при строительстве деревянного дома и полом первого этажа по лагам. В этом случае на первый венец сруба набивают с внешней стороны направляющие из брусков 50х50 мм, в ячейки закладывают плитный утеплитель, снаружи крепят декоративную отделку – сайдинг, панели под камень или штукатурят поверхность защитной штукатуркой.

Древесина каркаса должна быть антисептирована и пропитана антипиреном. Пол по лагам также утепляют. Это утепление фундамента своими руками наименее затратно (1).

Теперь о том, как утеплить фундамент на винтовых сваях при устройстве пола по грунту. Способ предусматривает укладку плит утеплителя под всем пространством первого этажа и отмостки по периметру дома по щебеночной подготовке и песчаной засыпке (2). После укладки утеплителя и устройства гидроизоляции заливают стяжку чернового пола, затем выполняют чистый пол.

Рассмотрим, как утеплить свайно винтовой фундамент с бетонным ростверком при опирании плиты перекрытия первого этажа на ростверк (3). Бетонный монолитный ростверк отделяется от грунта слоем щебня и песчаной подушкой, на которую уложена теплоизоляция, в нашем случае – экструдированного пенополистирола.

Подполье под домом засыпается слоем грунта, который уплотняют, поверх него укладывается мембрана – геотекстиль, затем слой утеплителя, далее на ростверк кладут плиты перекрытия. Выполняется по проекту кладка кирпичного цоколя, возводится стена вровень с краем ростверка. Наружную поверхность цоколя свайно фундамента, стены и ростверка утепляют «мокрой штукатуркой» либо по системе «вентилированный фасад».

ВНИМАНИЕ: для обеспечения циркуляции воздуха в пространстве подпола, в цоколе необходимо устраивать продухи.

Заключение

Утепление фундамента снаружи, выполненное в соответствии с рекомендациями, и материалами соответствующего назначения, обеспечит в доме теплый пол, отсутствие сквозняков и прослужит долгое время.

ebtim.com

Утепление свайного фундамента: способы этапы преимущества

В последние годы по популярности в малом строительстве лидирует свайный фундамент, который хоть и не позволяет обустраивать подвальное помещение под домом, но возводить его можно на любом типе грунта.

Свайный фундамент состоит из сети отдельных колонн, которые заглубляются в грунт, и в зависимости от типа постройки, на них монтируют каркас возводимого здания или фундамент с ростверком. Основной недостаток такого решения это постоянная сырость и холод, который проходит в помещение из земли, поэтому утепление свайного фундамента, является обязательным.

Варианты утепления

Работы по утеплению фундамента такого типа относительно просты, и провести их можно своими силами, особенно если есть достаточно свободного времени и желание поработать руками. Вариантов утепления фундаментов много, но все их можно объединить в три основные группы:

1. Наружный метод утепления. Этот вариант предусматривает возведение небольших стен, от грунта до верхнего уровня свай или до начала стен самого дома. После этого возведенные стены фундамента отдельно утепляют, по возможности с обеих сторон. Пол в доме также требует утепления и монтажа гидроизоляционного слоя.



2. Утепление пола. При некоторых особенностях возведение стен фундамента невозможно, например, если приходится оставлять достаточно большой выпуск свай и возводить здания на определенной высоте от грунта. Чаще всего такой метод строительства используют в регионах, где высокий риск подтопления, во время разлива близлежащих водоемов.

   Большой зазор между грунтом и основанием дома, а также сложный рельеф на пучинистых грунтах, тоже может стать причиной невозможности утепления ранее описанным методом. В этом случае утепляют только пол с наружной стороны, то есть с той, которая выходит непосредственно на грунт. Конечно такой метод на порядок дешевле, но и не так эффективен.

3. Полноценное утепление. Этот вид предусматривает утепление и гидроизоляцию не только пола или отдельно возводимых стен фундамента, а проведения комплексных работ как внутри, так и снаружи постройки.

Вернуться к содержанию

Основные этапы работ

В целом проведения работ по утеплению фундамента можно разделить на несколько основных этапов:

1. Гидроизоляция металлических или бетонных свай, а также ростверка свайного фундамента, если он присутствует в проекте.
2. Строительство каркаса для цокольного уровня.
3. Монтаж утепляющих и гидроизолирующих материалов с внутренней стороны цоколя.
4. Заполнения свободного пространства на цокольном уровне керамзитом или другим подобным материалом.
5. Утепления поверхности пола со стороны цоколя.
6. Монтаж декоративных панелей на цоколе или его отделка.

Вернуться к содержанию

Гидроизоляционные работы

Гидроизоляция фундамента нужна по двум причинам, во-первых она защитит все деревянные элементы дома от пагубного влияния сырости, которая приводит к гниению дерева. Для каркасных или деревянных домов, гниение основы приведет к полному разрушению. Во-вторых, она нужна для защиты самих свай используемых в качестве опор для фундамента. Как и дерево, металл не любит сырости, от которой начинаются коррозийные процессы.


В качестве гидроизоляционного материала используют обычный кровельный рубероид, который прокладывают во всех местах стыка стен с фундаментом. Для защиты колонн их также оборачивают рубероидом, предварительно нанося на его поверхность битумную мастику, для улучшения контакта и склеивания рубероида и метала.

Бетон ростверков фундамента также обрабатывают мастикой и защищают листами рубероида, укладывая его так чтобы свести количество стыков к минимуму. Для этого заранее раскатывают рулоны с рубероидом и нарезают полосы в длину, причем так чтобы они перекрыли внешние и внутренние стороны ростверка, а также защитили его нижнюю часть.

Прежде чем начинать утепление пола, все дерево необходимо покрыть глубоко проникающими антисептиками, которые защитят древесину от плесени, и появления в ней вредных насекомых. Дополнительно деревянные элементы каркаса можно пропитать растворами, снижающими степень горения древесины. Современные пропитки такого типа способны существенно улучшить сопротивление открытому пламени, в результате дерево не горит, а лишь слегка тлеет.

Более дорогие варианты утепления, предусматривают использования различных мембранных материалов и жидких растворов, которые после застывания создают однородное покрытие с влагоотталкивающими свойствами.

Вернуться к содержанию

Строительство цоколя

После гидроизоляции ростверка свайного фундамента, можно приступать к его обшивке и созданию цокольного уровня. Метод возведения цокольного уровня зависит непосредственно от особенностей почвы и от индивидуальных пожеланий человека.

Один из методов это строительство цоколя из камня, кирпича или из другого подобного материала. Для такого строительства необходим отдельный небольшой фундамент, поэтому вдоль стен и свайных опор прокапывают неглубокую траншею, в которую укладывают арматурный каркас.

Глубина для фундамента цокольного уровня может составлять 15-20 см. так как это не опорная постройка, и каких-либо нагрузок испытывать она не будет. В траншею заливается раствор бетона, который после застывания создаст достаточно надежный пояс для возведения невысоких стен из кирпича или другого камня. Толщина стен не имеет значения, достаточно выложить ее в полкирпича. Учитывая подвижность грунта, стены цоколя отдельно армируют катанкой или арматурой небольшого сечения.

Помимо выкладки цоколя из камня его можно просто обшить фальшь панелями или сайдингом. Для этого на фундамент деревянного цоколя, крепят обрешетку, на которую монтируют декоративные панели. Для крепления каркаса используют болты, которые проходят насквозь сваи и завинчиваются гайками через резиновые уплотнители. Уплотнители необходимы для того чтобы уменьшить риск, попадания влаги в металлические сваи через небольшие зазоры на крепеже.

Реже всего цоколь дома отделывают деревом, вагонкой или просто половой доской, хотя современные технологии позволяют добиться очень неплохих показателей сопротивляемости перед различными негативными факторами. Так, половая уличная доска, используемая для открытых веранд, обладает средними эксплуатационными сроками в 15-25 лет, в зависимости от ее качества и соблюдений технологий.

Вернуться к содержанию

Непосредственное утепление свайно винтового фундамента

Прежде чем приступать к работам связанными с утеплением цокольного уровня и пола, необходимо определиться с материалами, которые будут использоваться. Прежде всего, утеплитель не должен бояться влаги. Так как от постоянного контакта с грунтом он все равно будет сыреть. Помимо этого не стоит забывать о грызунах, которые нередко стремятся обустроить свои гнезда именно в слоях утеплителя, чувствуя себя в нем более чем комфортно. В качестве утеплителя используют:

• Минеральную вату. Это недорогой материал, широко используют для утепления ростверка, он практически не горюч и обладает высокими показателями в области экологичности, так как не выделяет вредных примесей в атмосферу. Минеральная вата позволяет дышать поверхностям, на которые ее укладывают, что существенно улучшает микроклимат и вентиляцию помещения.

  Единственный недостаток этого материала это его влагопоглощения, без качественной гидроизоляции стены под ватой могут сыреть и покрываться грибковыми поражениями. Для закрепления материала с тыльной стороны цокольной стены монтируют каркас-обрешетку, внутри которого закрепляют блоки минеральной ваты. С защитой от впитывания влаги из почвы.



• Вторым по популярности является утепление пенополистиролом, который также укладывают с внутренней стороны цоколя. Стену цоколя, прежде чем наносить пенополистирол, необходимо тщательно осмотреть на наличие трещин и сколов, которые необходимо заделать. Для закрепления пенополистирола используют пластиковые оголовки с большими круглыми шляпками. Они позволяют удерживать листы в заданном положении и уменьшают их деформацию.

  Стыки между отдельными листами материала, который используют в различных типах фундаментах, пропенивают, исключая образование мостиков холода. В идеале листы пенополистирола проклеивают в два слоя, сдвигая элементы материала так, чтобы перекрыть стыки предыдущего слоя. К сожалению, этот материал очень любят грызуны, поэтому для защиты от них, на пенополистирол монтируют металлическую сетку с мелкой ячейкой.



• Современный метод предусматривает проведение утеплительных работ пеноплексом, который обладает целым спектром преимуществ по сравнению с пенополистиролом и другими материалами, используемыми для проведения подобных работ. Прежде всего, он абсолютно не боится влаги, а значит, гидроизоляционных работ проводить придется на порядок меньше. Утепление пола пеноплексом исключит появления в нем грызунов, так как в основу материала входят компоненты, которые отпугивают мелкую живность, в том числе и насекомых.

Утепление ростверка необходимо, прежде всего, для сохранения целостности бетона. Теплоизоляция в совокупности с гидроизоляцией обеспечивает хорошую защиту от негативных факторов окружающей среды. Утепление ростверка выполняют так, чтобы утеплитель захватывал и цокольный уровень, и плоскость бетонного пояса.

Чтобы уменьшить объем влаги, попадающей в помещение через пол, внутреннее пространства цоколя можно заполнить керамзитом. Этот недорогой материал хорошо поглощает влагу, при этом практически нечего не весит, и, соответственно, не создает нагрузки на цоколь.

Вернуться к содержанию

Утепление пола

Помимо того, что нужно сделать утепление свайного фундамента снаружи и внутри, нелишне будет утеплить и пол, чтобы добиться максимальной термоизоляции здания и исключить возможность вытягивания влаги из грунта.

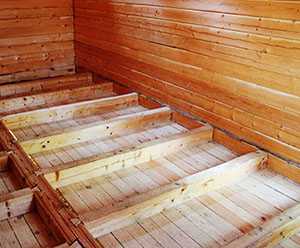

Утепление пола можно проводить разными способами, самым распространенным является укладка термоизоляционного слоя между балками и лагами каркаса. Это неплохой вариант, главное не забывать про паро и влагоизоляционные мембраны, которые не нарушат климат помещения, но и не допустят попадание влаги на половое покрытие.

Вернуться к содержанию

Преимущество утепления фундамента

Несмотря на популярность, в плане термоизоляции, свайный фундамент уступает многим другим вариантам, именно поэтому его необходимо утеплять. Преимуществ от утепленного фундамента довольно много:

• Теплый пол в доме снижает расходы на отопление. Это особенно актуально для больших домов, в которых люди проживают постоянно.
• Грамотное утепление свайных фундаментов, с обустройством цокольного уровня позволяет улучшить внешний вид постройки.
• Помимо утеплителя необходимо укладывать влагоизоляционную прослойку, которая снизит объем влаги проникающей в дом через пол. Это оздоровит атмосферу и позволит поддерживать нормальный микроклимат.
• Утепление в фундаментах защищает бетонные и металлические конструкции от негативного влияния коррозии и других губительных факторов окружающей среды, продлевая эксплуатационные сроки всей постройки в целом.

Вернуться к содержанию

Итог

Утепление цоколя свайного фундамента — это обязательный этап строительства, особенно если речь идет о жилом доме с постоянным режимом проживания людей в нем. Конечно, для некоторых регионов утепление может и не потребоваться, так как низкие температуры и длительные осадки являются для них редкостью, но даже в таких областях цокольный уровень позволит облагородить постройку.

Метод утепления и материалы, которые будут использоваться, выбирает каждый для себя сам, опираясь на индивидуальные условия региона и собственные предпочтения.

Не нашли ответов в статье? Больше информации по теме:

dachaorg.ru
