Утепление свайно-ростверкового фундамента: отмостка, гидроизоляция

Свайно-ростверковый фундамент

Несмотря на легкость и надежность свайно-ростверковых фундаментов, они имеют один существенный недостаток – это наличие открытого пространства под полом первого этажа здания. Также монолитный ростверк может лежать непосредственно на грунте или быть мелкозаглубленным.

А из-за постоянного воздействия грунтовых вод, со временем материал ростверка разрушится, и здание даст усадку. Чтобы максимально долго сохранить целостность конструкции, ее нужно тщательно гидроизолировать и утеплить. И существует целая технология утепления свайно-ростверковых оснований, о которой должен знать каждый строитель.

Технологии утепления свайно-ростверковых оснований

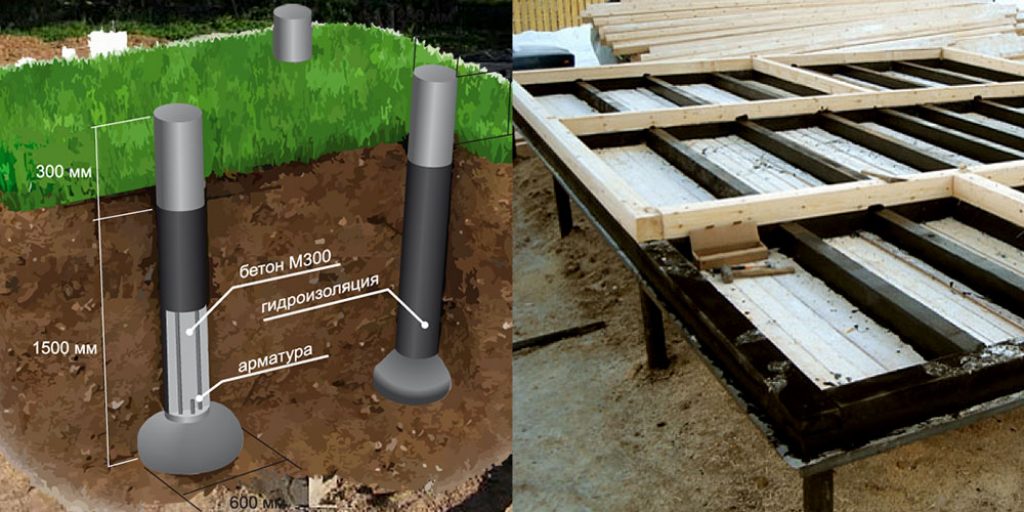

Схема свайно-ростверкового фундамента

На данный момент существует большое количество различных технологий утепления ростверков, начиная от использования полимерных материалов, заканчивая устройством отмостки. Но тут ключевая задача – это выбрать оптимальную технологию, которая подходит для конкретного фундамента и учитывает не только климатические условия данной территории, но и свойства почвы и высоту залегания водных грунтовых горизонтов. Поэтому, популярные технологии утепления свайно-ростверковых фундаментов следующие:

  • Подсыпка керамзита в пазухи;
  • Монтаж современных полимерных утеплителей;
  • Устройство отмостки;
  • Совмещение всеет трех методик и использование их одновременно.

Понятно, что все это традиционные методы утепления, которые подходят в одном климатическом регионе, но не могут использоваться в другом. Преимущества таких методов в том, что они относительно простые и легко реализуются. А материалы для утепления и гидроизоляции доступны в свободной продаже. Но ключевой недостаток этих технологий – это далеко не отличная эффективность в условиях повышенного содержания грунтовых вод, а также непрезентабельный вид цоколя. Понятно, что отмостка может устранить такие недостатки, но это больше гидроизоляция фундамента, чем декоративное оформление.

Что такое отмостка и зачем она нужна

Пример отмостки свайно-ленточного фугдамента

Отмостка – это специальная гидроизоляция наружной поверхности фундамента, предназначенная для отвода дождевых вод от цоколя в сторону дренажной системы. Она делается из песка, керамзита и глины, верхний шар бетонируется с некоторым уклоном в сторону. Как правило, отмостка имеет одновременно характеристики гидроизоляции и утеплителя, а также имеет декоративное назначение. Не удивительно, что ее можно встретить около цоколей домов старой постройки, где отвод дождевой воды играет ключевую роль.

Как утеплитель, отмостка также используется, только внутри используется гранулированный керамзит, который действует как отсыпка около внешней поверхности ленточного ростверка.

Утепление свайно-ростверкового основания с наружной стороны

Вариант устройства свайного фундамента

Как правило, конструкция свайно-ростверкового фундамента предусматривает только наружное утепление и гидроизоляцию. Боковые грани тут служат как цокольный этаж и его как раз и утепляют. Для этого можно использовать:

  1. Слой битума, которым покрывают боковые грани ростверка. Это неплохая гидроизоляция. Ведь битум образует прочный и надежный слой защиты.
  2. Пенополистирол или пенопласт. Это полимерная теплоизоляция, наклеивается на битум или непосредственно на выровненную поверхность ростверка.
  3. Затем все швы нужно заделать монтажной пеной, чтобы не допустить образования холодных мостиков. Но при использовании пеноплекса в несколько слоев делать это не целесообразно, ведь листы пеноплекса имеют контурную форму и крепятся друг к другу.
  4. Как дополнительная теплоизоляция, используется армирующая стальная сетка. Она применяется для защиты утеплителя от грызунов, а также как основание для дальнейшей штукатурки цоколя.
  5. Как только полностью засохнет клей под плитами и затянется сетка. Сверху нужно покрыть конструкцию штукатуркой.

Существует также альтернатива такой технологии утепления. Это строительство цоколя ленточного типа. В большинстве случаев, он устанавливается вокруг балочного ростверка по внешней стороне, образует «теплую кладку».

Но утепление такой конструкции в некоторых случаях может быть дороже в конечном итоге, чем теплоизоляция основного фундамента.

Утепление свайно-винтовых оснований

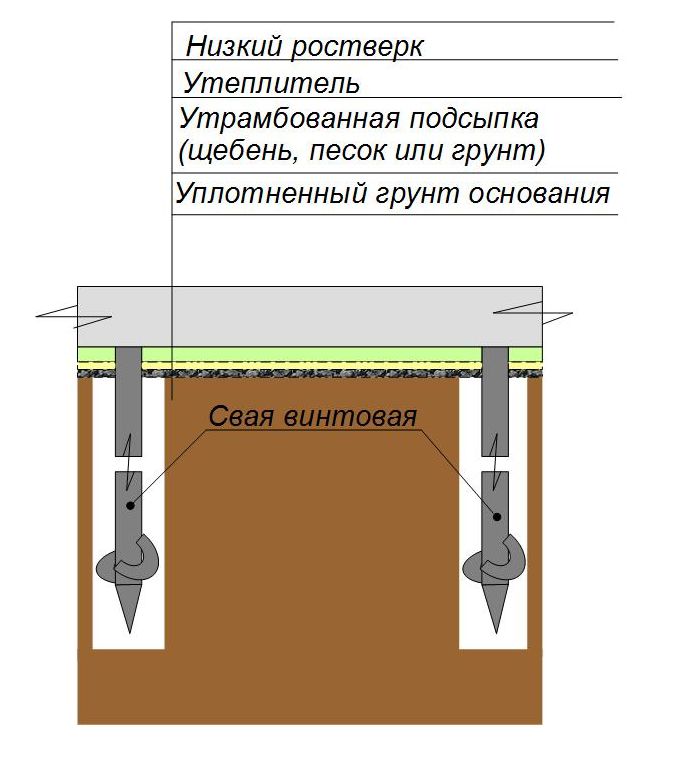

Схема утепления для свайного-винтовых фундаментов


Технология утепления свайно-винтовых оснований практически не отличается от утепления ленточных ростверков, ведь везде они присутствуют. Но тут есть одна особенность – это возможность утепления только на уровне ростверка, ведь сваи утеплить технически практически не возможно. В таких случаях по периметру основания возводится ленточный цоколь из бетонных блоков или кирпича, а внутреннее пространство заполняется керамзитом или грунтом. Сама технология не сложная, но достаточно трудоемкая и требует наличия соответствующих знаний.

  1. Прежде всего, нужно сделать гидроизоляцию всех участков фундамента и предусмотреть дренажную систему под отмосткой. Все открытые части ростверка покрывают слоем битума или рубероидом, можно также использовать жидкий гидроизолятор, но он дороже битума, хотя и эффективнее.
  2. Затем делают гидроизоляцию вертикальных участков основания, причем обеих его сторон. Технология изоляции аналогичная, как и для утепления ростверка с внешней стороны, только тут также нужно сделать гидроизоляцию свай. Верхнюю кромку свай покрывают битумом или рубероидом, а скважину делают большего диаметра, чем диаметр сваи.
  3. После монтажа всех свай формируется насыпная подушка. Эта подушка должна быть между нулевым и нижним уровнями основания, подушку можно сделать из строительного песка с керамзитом и утрамбовать.

Особенности утепления ростверковых оснований

Пример готового утепленного фундамента

Несмотря на то, что сейчас на рынке строительных материалов можно подобрать самые разные утеплители полимерного и минерального происхождения, люди часто придерживаются традиционных технологий.

Причин тут несколько: традиции, стоимость материалов, возможность все сделать своими руками, а также долговечность. Ведь даже обмостка, сделанная правильно с оптимальным уклоном и гидроизоляцией соединения бетонной площадки с цоколем, обеспечивает отличную защиту от дождевых вод. А для теплоизоляции используют дешевый и легкий пенопласт.

Но пенопласт не подходит для грунтов, которые отличаются высокой влажностью. Тут лучше использовать водонепроницаемые утеплители, ведь только они способны выдерживать длительное воздействие даже агрессивных грунтовых вод.

Любая технология утепления свайно-ростверковых фундаментов имеет свои позитивные и негативные стороны. Тут отмечается стоимость материалов и работ, форма и особенности фундамента, фактор качества и долговечности. Поэтому, нужно определиться самостоятельно, как и чем утеплить такой фундамент без большого ущерба для кошелька и потери качества и надежности основания.

Как утеплить свайный фундамент?



Качество фундамента определяет очень многое в технических характеристиках будущего дома. От того насколько теплым будет основание постройки, зависит и комфортность нахождения в ней. Особое внимание стоит уделить утеплению свайного фундамента.



Он возводится для большинства жилых построек, и потому его теплоизоляция крайне важна. Если ее нет, даже когда утеплены стены и крыша, ждать особого тепла в помещении не приходится. Утепление свайного фундамента своими руками имеет ряд особенностей, которые следует учитывать, приступая к работам. Без этого провести качественную и долговечную теплоизоляцию невозможно.

Способы утепления


В зависимости от того какую конструкцию имеет фундамент постройки и какими финансовыми средствами располагает человек, выбирается один из нескольких вариантов утепления свайного фундамента. Способы утепления фундамента следующие:



  • •    внутреннее и внешнее утепление (комбинированное). В этом случае утепление будет максимально качественным. Начинают такие работы с утепления ростверка свайного фундамента, а затем возводят каркас цоколя с его внутренним и внешним утеплителем, а также проводят работы и по защите от проникновения влаги;
  • •    утепление свайного фундамента снаружи. Эта работа ведется по периметру фундамента с внешней стороны. Вариант оптимален для домов, имеющих небольшое расстояние между полом и землей (низкий фундамент).
  • •    Внешнее утепление со стороны пола. Применяется такой метод, если нельзя воспользоваться двумя предыдущими. Как правило, связано это бывает с очень большим расстоянием между землей и полом.




В независимости от того каким способом будет проводиться утепление свайного фундамента, важно сделать это качественно с применением надежных материалов, отвечающих всем техническим требованиям.

Материалы для утепления


Выбор материала для утепления свайно-винтового фундамента дело очень ответственное, поэтому при покупке важно заранее знать основные характеристики тех и иных утеплителей. Есть общие требования, которым они непременно должны соответствовать; а также каждый материал имеет свои специфические особенности, которые надо учесть при приобретении. Влияет на выбор и метод утепления. Любой материал для теплоизоляции непременно должен обладать:



  • •    устойчивостью к перепадам температур и морозостойкостью. Качественный утеплитель переносит очень низкие температуры без порчи;
  • •    влагостойкостью;
  • •    безопасностью для здоровья человека.


Как правило, когда говорят об утеплении фундамента на сваях, речь идет об утеплении цоколя. Материалов для этих целей на сегодняшний день достаточно много, и потому при выборе можно учесть и финансовые возможности и условия эксплуатации. Для теплоизоляции цоколя применяют: керамзит, пенополиуретан, пенополистерол, пенопласт. Каждый из них имеет свои сильные и слабые стороны, на которые стоит обращать внимание при покупке. Так, например, хорошо защищающий от холода пенопласт быстро приходит в негодность при повышенной влажности.

Утепление ростверка


Утепляя фундамент, необходимо покрыть теплоизоляционными материалами и ростверк. В этом случае тепло в доме практически не будет теряться через основание, да и срок службы фундамента продлится за счет того, что утеплитель дополнительно упрочнит его.



Утепление свайно-ростверкового фундамента часто происходит с использованием жидкого материала. Как правило, выбирается пенополиуретан, так как он кроме высокой теплоизоляции и гидроизоляции обеспечивает еще и защиту от грызунов, которым не под силу прогрызть его.




Наносится материал при помощи специального распылителя. Перед тем как начинать работы, важно хорошо размешать состав для получения однородной массы. Если нет возможности приобрести для этой цели специальный инструмент, можно применить и обычную кисть, но в этом случае процесс будет более трудоемким. Спустя несколько часов после нанесения первого слоя материала следует нанести второй.

Утепление пола


Как бы хорошо не был теплоизолирован фундамент, уделить внимание утеплению пола все равно придется. Если этого не сделать, он, несмотря на все усилия, будет холодным. При свайной конструкции фундамента пол утепляют изнутри в цокольном пространстве. Все работы проводят в определенном порядке.







Вначале на поверхности фиксируют материал для пароизоляции, затем на него накладывается слой утеплителя, а после производится укладка досок. Таким же образом можно проводить утепление полов помещений, находящихся над не отапливаемыми подвалами.


Утепление пола на свайном фундаменте обязательно и отказываться от него с целью экономии средств при строительных работах нельзя. Если полы не утеплить, обязательно будет происходить потеря тепла через фундамент, даже качественно утепленный. Не стоит также экономить и на самих материалах для теплозащиты дома, так как низкокачественные будут либо плохо сохранять тепло, либо иметь недопустимо короткий срок службы; и в скором времени потребуются сложные работы по повторной теплоизоляции.


Ставший сейчас широко распространенным свайный фундамент, несмотря на бытующее мнением о том, что постройка на нем будет холодной, показывает отличные результаты, когда добротно утепленный он прекрасно сохраняет тепло. Главным требованием к утеплению фундамента на сваях является качество выполнения работ, для чего стоит посмотреть видео. Это особенно актуально для тех, кто, не имея строительного опыта, решил проделать все самостоятельно.

Утепление свайного фундамента своими руками

В ряде случаев свайные фундаменты имеют преимущество перед столбчатыми, ленточными и плитными. Особенно актуально это при значительной глубине промерзания грунтов, в условиях заболоченной местности, в зонах с высоким слоем рыхлых почв, а также при больших уклонах и перепадах высот строительных площадок. Экономия за счет выбора свайной технологии может достигать 50% и более. Однако, застройщикам необходимо планировать дополнительный бюджет на утепление свайного фундамента. О задачах, решаемых термоизоляцией и способах ее устройства рассказывается в этой статье.

Проблемы не утепленных свайных фундаментов

Для малоэтажного строительства наиболее подходят железобетонные сваи сплошного сечения, стальные винтовые и буронабивные бетонные. Независимо от конструкции свай, способа их установки и технологии монтажа ростверка этот тип фундамента имеет ряд недостатков.

Минусы свайного фундамента:

Не утеплёны свайный фундамент в холодный период года может привести к большим проблемам

  • Холодное подполье. Повышенные потери тепла через пол в зимний период.
  • Если ростверк выполнен из железобетона, то создается мощный аккумулятор холода. При перебоях в отоплении восстанавливать нормальный микроклимат в таком помещении приходится очень долго (до нескольких дней).
  • Опасность промерзания инженерных коммуникаций, проложенных под полом.
  • Выталкивание свай, попавших в зону промерзания. Сваи являются проводником холода. Если не предусмотреть противоморозные меры, металлические и бетонные опоры могут стать причиной локального пучения.
  • Неравномерная усадка под весом дома при попадании отдельных свай в зоны пониженной плотности грунта.
  • С эстетической точки зрения обычный свайный фундамент является сугубо утилитарным конструкторским решением, который требует декорирования.
  • Пустота под домом, продуваемая ветрами, довольно быстро замусоривается и периодически требует времени для наведения порядка под домом.

Почему выталкиваются отдельные сваи, приводя к ситуации нарушения плоскости ростверка? Одна из распространенных причин заключается в неравномерном увлажнении грунта: по периметру и углам он сильнее, чем в центре. Это, в свою очередь, приводит к неравномерной глубине промерзания. Кроме того, удельное расширение при пучении тоже зависит от процента влажности.

4 из 7 перечисленных в списке проблем непосредственно связаны с воздействием холода и решаются с помощью грамотного устройства термоизоляции.

Утепление фундамента, выполненного по свайной схеме с железобетонным ростверком

То или иное решение по термоизоляции принимается в зависимости от высоты цоколя. Небольшие высоты делают целесообразным обустройство полов по грунту. В этом случае принцип утепления тот же, что и в схеме уфф.

Схема утепления свайного фундамента

Ростверк, как и МЗЛФ, воспринимает нагрузку только от стен. Плита пола отливается поверх слоя из полистирольных плит. Плиты выкладываются на утрамбованную песчаную подушку. Под подушкой располагается основной слой засыпки, состоящий из противокапиллярного щебня.

Наружное утепление по периметру состоит из вертикальной облицовки цоколя и утепленной подмостки. Каких-то оригинальных инженерных решений, свойственных исключительно домам на свайном фундаменте, здесь нет. Все делается по принципу ликвидации мостов холода. Не должно быть зазоров и разрывов между изоляционными слоями стены, цоколя и подмостки. При этом соединения внахлест предпочтительней контактов встык.

Утепление свайного фундамента

Для облицовки цоколя утеплителем и финишной отделкой необходимо сформировать обрешетку. С этой целью выполняется обвязка свай. Обвязка может состоять из металлопроката и деревянного погонажа. Представление о том, что данная мера является дополнительным фактором повышения жесткости свайного фундамента, лишено реальных оснований. Иногда вместо облицовки ЭППС по обрешетке выполняют кладку в полкирпича. Но упирать ее снизу стараются не в отмостку, а в швеллер, который приваривается к нижней части свай.

Вариант с высоким цоколем отличается тем, что плита перекрытия опирается не на грунт, а на ростверк. В этом случае приемлемо выполнение как наружной, так и внутренней изоляции плиты. В любом случае имеет смысл исключить мост холода от перекрытия на сваи через ростверк. Для этого используется терморазрыв в горизонтальной плоскости. Выполнять его можно путем монтажа ЭППС между ростверком и поясом дополнительных фундаментных блоков, на которые уже непосредственно опирается перекрытие.

Утепление свайного фундамента с деревянным балочным перекрытием

Проектируя дом на фундаменте из металлических винтовых свай, в большинстве случаев стараются минимизировать нагрузку на грунт. Для этого используют балочное перекрытие из специального деревянного бруса. Как утеплить фундамент на винтовых сваях, если в основании пола применяются деревянные конструкции? Во-первых, для термоизоляции перекрытия используется конструкционный «ячеистый» рельеф, образуемый балками и лагами. Во-вторых, с целью уменьшения воздействия конденсата на балки утепление цоколя выполняют по иной схеме, нежели при использовании бетонных перекрытий.

Устройство пола на свайном фундамете

Заподлицо с низом балок вдоль них крепится брус с примерным сечением 50×50. Этот погонаж является опорой для «чернового пола» — досок, на которые выкладывается листовая гидроизоляция и первый слой утепления. Чаще всего используется минеральная вата. Поверх балок перпендикулярно им крепятся лаги. Между лагами выкладывается второй слой термоизоляции.

При обустройстве горизонтального утепления цоколя стараются сохранить вентилируемый зазор между облицовкой и подмосткой. Делается это для того, чтобы увеличить срок службы деревянных балочных перекрытий.

Да, эта мера снижает энергоэффективность дома, но альтернативой ей является только применение продыхов. Допускается держать продыхи закрытыми на время морозов. Листовая гидроизоляция, расположенная между обрешеткой и горизонтальным утеплением, выходит ниже облицовки и загибается таким образом, чтобы направлять стоки осадков на отмостку.

Выбор финишной отделки утепленного цоколя

С технологической точки зрения допустимо использовать все виды облицовок и финишных покрытий. Это могут быть и штукатурка, и декоративный клинкер, и вагонки различных видов. Некоторые коллекции ЭППС выпускаются уже с нанесенным финишным покрытием, что снижает затраты и ускоряет проведение работ.

Утепление свайного фундамента декоративными плитами ЭППС

Если говорить об эстетической стороне, то используя имитацию каких либо материалов, следует думать о естественности. К примеру, стоит ли использовать клинкерный кирпич в качестве облицовки цоколя дома из деревянного бруса?

Если обратиться к традиции, то во времена массового деревянного домостроения гораздо чаще использовалось основание из камня. Сегодня гораздо логичней использовать при строительстве коттеджей из бруса на винтовом фундаменте специальные плиты из ЭППС, имитирующие каменную кладку.

Заключение

Как достичь максимального энергосбережения и надежности постройки, утеплить свайный фундамент, да еще и добиться максимально возможного ресурса дома? Для этого следует, прежде всего, выполнять полное проектирование дома и фундамента перед строительством, а не «решать проблемы по мере их возникновения». Используя любое типовое конструктивное решение термоизоляции, руководствуйтесь двумя основными принципами: ликвидации мостов холода и обеспечения приемлемых условий эксплуатации конкретных применяемых материалов.

Утепление свайного фундамента - для чего и как выполняется

Любой владелец участка, затевая возведение собственного дома, старается по мере возможности минимизировать общую смету расходов. Благо, изобилие современных технологических разработок позволяет выбрать наименее затратные подходы к строительству, естественно, без потери эксплуатационных качеств будущего здания.

Утепление свайного фундамента

Одним из наиболее материалоёмких, дорогостоящих, занимающих много времени этапов строительства обычно считалось возведение фундамента дома. Однако, для многих типов жилых и подсобных зданий заливки ленточного или монолитного плитного основания – вовсе не требуется. Достаточно ограничиться установкой свай, которые сверху обвязать ростверком – он и станет надежной основой для поднятия стен. Всем хорош такой подход, но вот только дом очень часто, особенно при сильных неровностях рельефа, получается «парящим в воздухе», то есть ниже полов первого этажа остается продуваемое всеми ветрами пространство. Ничего страшного – необходимо грамотно провести утепление свайного фундамента, и здание даже внешне ничуть не будет отличаться от тех построек, которые установлены на «классическую» бетонную основу.

Несколько слов о свайно-винтовом фундаменте

Свайно-винтовой фундамент обладает целым рядом значимых преимуществ.

  • Прежде всего, он становится самым выгодным решением, если дом возводится на неустойчивых, заболоченных грунтах, имеющих склонность в зимнему вспучиванию. Нижняя винтовая часть сваи достигает глубин ниже уровня промерзания, стабильных слоев грунта, и сезонные колебания поверхности не оказывают на возведенный дом никакого негативного влияния.
  • Такой фундамент наиболее экономичен и прост в возведении при строительстве домов на участках с пересеченным рельефом – добиться горизонтальности нижней обвязки при таком подходе – проще всего.
  • Сооружение свайно-винтового фундамента менее других зависит от сезона и погоды – строительство можно вести в любое время года.
  • По срокам возведения такой фундамент также не имеет себе равных.
  • Технология его обустройства – достаточно проста, и при соблюдении определенных условий может быть реализована собственными силами.
  • С точки зрения затрат, возведение свайного фундамента является наиболее экономичным.

Всю технологию создания свайно-винтовой основы для строительства дома можно кратко представить так:

ИллюстрацияКраткое описание выполняемой операции
Сваи – это трубы диаметром 100 мм и более из высококачественной стали, с толщиной стенок не менее 4 мм.
Конкретные параметры свай, в том числе и их длина, рассчитываются проектировщиками в зависимости от уровня планируемых нагрузок, общей картины грунтов и рельефа на участке строительства.
Нижний конец сваи имеет заострение с наваренными одной или несколькими спиралевидными режущими лопастями.
Комплект сваям обычно составляют оголовки, к которым приварены монтажные площадки.
Диаметр оголовков таков, чтобы они плотно надевались на трубу сваи.
После проведения разметки свайного поля в местах установки опор обычно выкапываются приямки глубиной порядка 300 ÷500 мм.
Их, зачастую, обильно проливают водой, чтобы облегчить первоначальное ввинчивание сваи в грунт.
Свая выставляется в приямок вертикально, в отверстие в верхней ее части вставляется шкворень. на него одеваются трубы-рычаги для ввинчивания.
Усилиями двух (иногда требуется и больше) человек свая вращается, постепенно погружаясь все глубже в толщу грунта.
На этой стадии работы самым важным является строгий контроль вертикальности вкручивания опоры.
Вкручивание продолжается до достижения заранее нанесенной отметки глубины.
Многие строительные организации имеют специализированную технику для механизации этой самой трудоёмкой операции.
После того, как все сваи установлены, с помощью лазерного или водяного уровня на каждой трубе делается точная отметка общей выступающей части опор.
Она должна обязательно приходиться ниже отверстия, куда вставлялся шкворень.
Далее, все сваи подрезаются под единый горизонтальный уровень.
Замешивается бетонный раствор, и через воронку свая полностью, до верха, наполняется им.
Консистенция раствора должна быть достаточно жидкой, текучей, чтобы полость трубы заполнилась полностью, без воздушный пузырей.
Характерно, что ожидать схватывания бетона – не нужно. Сразу переходят к очередной операции.
На сваи одеваются до упора штатные оголовки, так чтобы правильно были сориентированы монтажные площадки.
Оголовки «намертво» привариваются сплошным швом
Чтобы полностью исключить какие-либо колебания опор, рекомендуется предусмотреть вспомогательную обвязку из металлического профиля, которую приваривают в сваям ниже оголовка.
Если сваи выступают на значительную высоту, иногда приваривают и несколько рядов обвязки.
Подобная операция особо важна, если к монтажным площадкам свай будет непосредственно крепиться венечный брус.
Есть и другой подход – монтаж общего пояса (ростверка), например, из швеллера соответствующего размера.
Ростверк станет основанием для дальнейшего возведения стен дома.
Монтаж свайно-винтового фундамента обязательно должен завершаться зачисткой сварных швов от шлака, и качественной обработкой всех металлических деталей антикоррозионными составами.

В таблице сделан упор на создание ростверка из стального проката. Однако, варианты могут быть различными.

Несколько вариантов обвязки (ростверка) свайно-винтового фундамента
  • Рисунки «А» и «Б» показывают приваренный ростверк из двутавра и швеллера соответственно.
  • Фрагмент «В» — ростверк вообще не используется, а нижний венечный брус крепится к монтажным площадкам свай.
  • И, наконец, вариант «Г» — это заливка железобетонного ростверка. В этом случае создаётся своеобразный «симбиоз» между свайным и ленточным фундаментом.

Этот вариант – наиболее трудоемкий, и к нему чаще всего прибегают в том случае, если необходимо создать надежную основу для строительства дома из кирпича или газосиликатных блоков.

В этом случае на стадии заливки свай бетоном в трубы устанавливается арматурная конструкция – она должна выступать сверху. После того как сваи установлены, монтируется опалубка для ростверка, укладывается армирующий пояс, который должен быть связан с внутренним армированием свай. Производится заливка раствором, и созданная конструкция будет готова к дальнейшим строительным операциям только после полного созревания бетона (не ранее, чем через месяц).

Конструктивно такой ростверк может быть приподнят над поверхностью земли, располагаться на поверхности или представлять собой аналог традиционной малозаглубленной фундаментной ленты. Но в любом случае, он опирается не на грунт, а на сваи.

Различные варианты расположения железобетонного ростверка

1 – винтовая свая;

2 – внутреннее армирование в свае;

3 – арматурный пояс ростверка;

4 – железобетонный ростверк.

Столь пристальное внимание разновидностям обвязки свай было уделено потому, что от этого напрямую зависит и технологический подход к утеплению свайного фундамента.

Для чего необходимо утеплять свайный фундамент?

Казалось бы, какой смысл утеплять свайный фундамент? Он покоится глубоко в слоях непромерзающего грунта, то есть вспучивание ему не грозит. Если проведена качественная антикоррозионная подготовка конструкции, то можно особо не опасаться и разрушительного воздействия почвенной и атмосферной влаги.

Однако, остаются весьма уязвимые участки, а также целый ряд других нерешенных вопросов:

  • Если заливается железобетонный ростверк, то вне зависимости от его положения относительно уровня грунта эта конструкция становится очень мощным аккумулятором холода. Естественно, массивный ростверк будет «оттягивать» тепло от покоящихся на нем стен и перекрытий, что приведет к значительным теплопотерям знания и возрастанию затрат на их восполнение системой отопления.
Железобетонный ростверк — это всегда мощный «аккумулятор холода»

По сути, цели утепления в данном случае во многом совпадают с задачей термоизоляционных работ на обычном монолитном ленточном фундаменте – снижение теплопотерь, да защита самой железобетонной конструкции от воздействия перепадов температур.

  • Если стены установлены на деревянный или металлический ростверк, то под домом остается пространство, продумываемое ветром. В холодное время года это также приведет к выхолаживанию пола первого этажа и нижней части стен. Конечно, можно предусмотреть очень надежную многослойную термоизоляцию перекрытия, но все же лучше исключить теплопотери полностью, закрыв просвет утеплительной конструкцией.
  • Если дом оснащен хотя бы минимальными «удобствами» — водопроводом и даже простейшей канализацией, то инженерные коммуникации будут проходить именно через это подпольное пространство. Утепление свайного фундамента повысит уровень защищенности коммуникаций от замерзания, да и от механического повреждения.
Утепления и защиты требуют проходящие в подпольном помещении инженерные коммуникации
  • Просто с эстетической точки зрения, дом будет выглядеть значительно выигрышней, если цокольная часть свайного фундамента будет утеплена и красиво отделана внешне. Кроме того, в открытое пространство неизбежно будут заноситься ветром мусор и грязь, что и само по себе неприятно, и потребует дополнительных хлопот по наведению порядка.
  • Максимальную защиту дом получит, если по периметру его стен будет оборудована отмостка. Комплексный подход к утеплению любого фундамента подразумевает и создание качественной, не подверженной вспучиванию, то есть термоизолированной снизу отмостки.

Теперь, когда в необходимости утепления свайного фундамента читатель, по всей видимости, убежден, можно переходить к рассмотрению некоторых характерных случаев выполнения работ.

Утепление свайного фундамента с железобетонным ростверком

Это – один из наиболее сложных случаев, так как стоит цель не только закрыть доступ холодному воздуху в подпольное пространство, но и обеспечить термоизоляционную защиту и самому ростверку, чтобы он не повергался разрушительным воздействиям и не становился мощным мостом холода.

Вариантов может быть также несколько, и зависеть они будут от высоты цокольной части свайного фундамента, от положения железобетонного ростверка, особенностей перекрытия первого этажа и т.д.

Рассмотрим одну часто применяемую схему:

Первый вариант утепления свайного фундамента с железобетонным ростверком

1 – грунт на участке строительства.

2 – установленная фундаментная свая, которая сверху заканчивается массивным армированным железобетонным ростверком (поз. 3). Сам ростверк является основанием для возведения газобетонной (кирпичной) стены (поз. 4).

С внешней стороны (это – обязательное условие) расположен слой утеплителя нужной толщины (поз. 5). В качестве термоизолятора самым лучшим решением будет использовать экструдированный пенополистирол, например, плиты «Пеноплэкс-Фундамент». Этот материал стоек к высоким статическим и динамическим нагрузкам, не боится воздействия атмосферной и грунтовой влаги, обладает отличными показателями термического сопротивления.

Плиты «Пеноплэкс» — всестороннее утепление дома

Ассортимент термоизоляционных плит «Пеноплэкс» охватывает буквально все области частного строительства. Подробнее с достоинствами утеплителя «Пеноплэкс» и технологиями его применения — в специальной публикации нашего портала.

С утеплителем ростверка плотно, без зазоров, стыкуется слой горизонтального утепления (поз. 6), который не допустит промерзания и вспучивания почвы вокруг стен и обеспечит тем самым целостность заливаемой по периметру бетонной отмостки (поз. 7). Нередко отмостку не заливают, а выкладывают, например, из тротуарной брусчатки.

Сверху, также без просвета, стыкуется, как на схеме, или, лучше, устанавливается внахлест утеплитель фасада (поз. 8), с таким расчетом, чтобы не создавалось «мостика холода» на границе цоколя и стены.

Цены на утеплитель Пеноплэкс

утеплитель Пеноплэкс

С утеплением пола при таком подходе решают таким образом:

Внутри делается песчаная засыпка, толщиной порядка 500 мм (поз. 9). Вместо песка подушка может быть и из сыпучего утеплителя – керамзита, или же применён комплексный, послойный вариант. Сверху эта засыпка обязательно закрывается гидроизоляционной прослойкой (поз. 10) – в этой роли обычно выступают пару слоев рубероида, уложенных с перекрытием нахлестов.

Сверху заливается черновая стяжка с армированием (поз. 11). Поверх нее укладывается слой утеплителя (поз. 12), например, того же «Пеноплэкса». Ну а выше уже будет располагаться чистовая стяжка толщиной 60÷70 мм, в толще которой можно предусмотреть водяной или электрический «теплый пол».

Такая схема практически полностью перекрывает доступ холоду к ростверку и стенам, а подполья, как такового, просто не оставляется.

Другой вариант, когда без подполья обойтись не удается, например, когда на ростверк укладывается плита перекрытия первого этажа.

А в данном варианте ростверк утеплен еще и снизу, от грунта

Вначале все то же самое – грунт (поз. 1) с вкрученной сваей (поз. 2) и железобетонным армированным ростверком (поз. 3). Отличия – от ростверка идет цокольная кирпичная кладка (поз. 4), которая уже становится основой для возведения стен из кирпича или блоков (поз. 5)

Вертикальное утепление цоколя проводится все тем же эксрудированным пенополистиролом (поз. 6). Но в данном случае предусмотрено еще и горизонтальное утепление самого ростверка снизу. Для этого выкладывается вначале гравийная посыпка (поз. 7), затем – утрамбованная песчаная подушка (поз. 8), а затем – слой того же утеплительного материала (поз. 9). Самое лучшее решение – исполнить такую конструкцию еще до заливки ростверка, то есть горизонтальный слой утеплителя в данном случае будет выполнять роль нижней поверхности опалубки. Таким образом, фундаментная лента получила надежное утепление снаружи и снизу.

С внешней стороны цоколя и фасадной стены предусмотрена декоративная облицовка (поз. 11) – это могут быть панели, сайдинг с вентилируемым просветом, или штукатурный слой по технологии «мокрого фасада».

На схеме показана отмостка (поз. 10) без собственного утепления, но такую термоизоляцию игнорировать все же не стоит. Это существенно повысит жизнеспособность данной конструкции, так как промерзание грунта под отмосткой никто не отменял.

Плита перекрытия (поз. 12)  уложена на ростверк, и снизу нее неизбежно остается подполье (поз. 13). Далее термоизоляция пола производится обычным образом. Вначале слой рулонной или обмазочной гидроизоляции (поз. 14), затем слой утеплителя (поз. 15), и далее – финишная стяжка или система «теплый пол».

Весь ростверк (лента) обязательно открывается до основания. Не будет никакой беды, если нижняя часть утеплителя окажется ниже уровня грунта – как уже отмечалось, нисколько «Пеноплэкс» не боится такого воздействия.

Перед креплением утеплителя к ростверку вначале проводится тщательная гидроизоляция всех поверхностей, бетонных и металлических – для этого обычно используются специальные мастики на битумной основе, а для получения гарантированного результата рекомендуется применить еще и качественный рубероид.

Фиксацию утеплителя на бетонной гидроизолированной поверхности рекомендуется выполнять с помощью специального клея, предназначенного именно для термоизоляционных работ. Он может быть в виде сухой строительной смеси, готового пастообразного состава или в тубах по типу монтажной пены.

Один из видов клея для утеплительных работ

Панели «Пеноплэкса» имеют ламели для удобства стыковки без оставления просветов. Но если зазоры все остаются, то их заполняют монтажной пеной. Если применяется пена, то рекомендуется сверху, после обрезки излишков, промазать все швы битумной мастикой.

Крепления панелей к бетонной ленте ниже уровня грунта не предусматривается, а в цокольной части можно, если в этом есть необходимость, применить дюбели-«грибки».

Как уже говорилось, в рассматриваемом случае обязательно следует предусмотреть и горизонтальную термоизоляцию по периметру здания, под отмосткой. Для этого заранее выкапывается траншея, глубиной порядка 400 мм. На дно засыпается и утрамбовывается песчано-гравийная подушка, а затем укалываются плиты утеплителя, так, чтобы они плотно стыковались с вертикальным утеплителем.

Стыковка вертикального и горизонтального утеплительных поясов и установка армирующей сетки

Поверх утеплителя укладывается арматурная сетка. По внешнему периметру будущей отмостки устанавливается опалубка. Затем можно провести заливку бетона, так, чтобы обеспечивался небольшой перепад высоты – порядка 30÷50 мм со склоном от стены.

Заливка отмостки бетоном

По сути, на этом утепление свайного фундамента с железобетонным ростверком можно считать законченными. Останется только после полного застывания отмостки предусмотреть внешнюю облицовку цоколя – панелями, плиткой, штукатуркой и т.п.

Остался нерешенным вопрос о толщине утеплительного слоя, вертикального и горизонтального, а это тоже имеет в данном случае большое значение.

Рассчитать этот параметр несложно, руководствуясь нормированными значениями сопротивления теплопередаче для строительных конструкций, рассчитанных для конкретного региона строительства. Эти показатели можно определить, например, на прилагаемой карте схеме – нас в данном случае интересуют фиолетовые числа – для стен.

Карта схема с нормированными значениями сопротивления теплопередаче

Зная коэффициенты теплопроводности строительных и утеплительных материалов и толщину фундаментной ленты (ростверка), несложно вычислить и требуемую толщину термоизоляции. Не станем приводить формулы расчета, а лучше предложим воспользоваться удобным калькулятором:

Калькулятор расчета толщины вертикального утепления свайного фундамента с бетонным ростверком

В качестве слоя термоизоляции могут применяться и другие материалы обычный пенополистирол (пенопласт), пенополиуретан в виде панелей или наносимый напылением. Все это тоже учтено в калькуляторе.

Полученное значение округляется и приводится к стандартным толщинам утеплительных материалов.

Перейти к расчётам

Без особой ошибки можно применить и другой, табличный способ определения толщины утепления.

Он, кстати, позволяет определить и рекомендуемые размеры горизонтального слоя термоизоляции по толщине и ширине от стены. Кроме того, рекомендуется делать утолщения утепления на самых уязвимых участках – а именно по углам дома.

Утолщенные участки горизонтального утепления по углам здания

Параметры такого усиления – общая толщина слоя и длина участка от угла дома, также будут получены из таблицы.

Для начала необходимо достаточно приблизительно (с округлением до 500) определить так называемый «индекс мороза» для своего региона. Для этого можно воспользоваться следующей картой-схемой:

Карта-схема с изотермами «индекса мороза»

Теперь осталось только войти в таблицу – и определиться с необходимыми параметрами вертикальной и горизонтальной термоизоляции фундамента:

«Индекс мороза», ИМ (градусо-часов)до 3500035000400005000060000700008000090000
Вертикальное утепление фундамента:
- толщина слоя вертикального утепления (мм)849198112126140154168
Горизонтальное утепление по периметру фундамента:
- толщина пояса горизонтального утепления (мм)необязательно1832496381102133
- S - ширина пояса горизонтального утепления (м)необязательно0.30.60.91.21.51.81.8
- толщина утолщенного участка (мм)необязательно25446995121152200
- L - длина утолщённых участков от углов здания (м)необязательно1.21.21.522.533.5

Полученные значения, при необходимости, можно округлить в ту или иную сторону (в зависимости от более точного значения «индекса мороза»), и привести к стандартным толщинам выпускаемых утеплительных материалов.

Утепление свайно-винтового фундамента с металлическим ростверком или с обвязкой брусом

Главное отличие такого варианта – отсутствие массивного аккумулятора холода, который бы «оттягивал» тепло от стен. И. следовательно основные усилия должны быть направлены не столько на внешнюю термоизоляцию, сколько на обеспечения максимально эффективного цокольного перекрытия первого этажа.

Как привило, свайно-винтовой фундамент с подобной обвязкой подразумевает достаточно высокое расположение «нулевого уровня» над поверхностью земли, что еще может усугубиться и неровностями рельефа. Засыпать все внутреннее пространство грунтом, а затем создать песчано-керамзитовую утеплительную подушку – в принципе возможно, но в большинстве случаев абсолютно не оправданно с точки зрения неэкономичности и слишком больших трудозатрат. Поэтому цокольное перекрытие обычно приподнято над землей, а снизу остается вентилируемое пространство. Это наглаживает определенные требования к качественной термоизоляции перекрытия.

Утепление цокольного перекрытия

Чаще всего при таком строительстве применяются полы по балкам перекрытия. Схема утепления подобного пола представлена на рисунке:

Схема утепленного цокольного перекрытия и пола первого этажа

1 – балки перекрытия из деревянного бруса рассчитанного сечения. Обычно – не менее 100×200 мм.

По нижней части балок крепятся черепные бруски (поз. 2), сечением примерно 50×50 мм. Они становятся основой для укладки досок чернового пола (поз. 3) толщиной порядка 25 мм. Для чернового пола можно использовать не самый качественный материал. Нередко, в целях экономии, его даже делают не сплошным, с просветами между досками, но с тем расчетом, чтобы гарантированно удерживался утеплительный материал.

По доскам чернового пола укладывают гидроизоляцию (поз. 4) с заходом на балки перекрытия. Это может быть специальная гидроизоляционная пленка высокой плотности, но вполне можно применить и недорогой рубероид. Нахлесты соседних полос гидроизоляции должны быть проклеены.

Поверх гидроизоляции укладываются плиты утеплителя (поз. 5). В данном случае оптимальным вариантом будет минеральная базальтовая вата плотностью 35÷40 кг/м³. Толщина утепления определяется расчетами или же принимается равной 200 мм.

Обратите внимание – на схеме показаны лаги для настила чистового пола (поз. 6). Это качественный брус необходимого сечения (например, 75×75 мм). Но монтируют их, как правило, перпендикулярно балкам перекрытия. И при этом утепление выполняется в два слоя. Первый ряд термоизоляционных матов укладывается между баками, а второй – уже между лагами, перпендикулярно. Так достигается практически полное отсутствие мостиков холода через деревянные детали перекрытия.

Как монтируются балки перекрытия и лаги

Качество пола и длительность его эксплуатации напрямую зависят от правильного подбора и монтажа несущих элементов. Как подобрать необходимое сечение и как самостоятельно установить балки и лаги для пола – читайте в специальной публикации нашего портала.

Поверх утеплителя укладывается слой пароизоляционной пленки (поз. 7) с паропроницаемостью не более 1 г/м²/24 часа. Он фиксируется досками контробрешетки (поз. 8) толщиной от 30 до 50 мм – так будет создан необходимый вентиляционный зазор.

Цены на клей для теплоизоляции Ceresit

клей для теплоизоляции Ceresit

И, наконец, уже по доскам контробрешетки осуществляется монтаж чистового покрытия пола (поз. 9) из высококачественной доски толщиной 35÷40 мм.

Перед монтажом подобной конструкции перекрытия все деревянные детали (за исключением только верхней «чистовой» доски) должны пройти тщательную обработку специальными составами, которые предотвратят биологическое разложение древесины, ее заражение грибком, придадут материалу необходимую огнестойкость.

Все деревянные детали должны пройти тщательную подготовку

Жалеть пропитки не следует – лучше провести обработку в несколько слоев. В рассматриваемых условиях это будет иметь чрезвычайно важное значение – на этом еще будет заострено внимание ниже.

В том случае, если в качестве цокольного перекрытия первого этажа использовалась плита, то рекомендуется помимо внутреннего утепления пола первого этажа предусмотреть еще и наружный слой термоизоляции. Дело в том, что при подобной схеме без наружного утепления точка росы неизбежно будет смещена в толщу внутреннего утеплителя, что приведет к постепенному напитыванию его влагой. Внешний слой термоизоляции вынесет точку росы наружу.

Утепление цоколя по периметру здания

Следующий вопрос – что делать с просветом между поверхностью грунта и обвязкой, то есть с неприкрытой цокольной частью свайного фундамента.

Мнения на этот счет – довольно сильно различаются.

  • Многие строители утверждают, что вполне достаточно качественного утепления перекрытия, а нижнее пространство должно оставаться проветриваемым, и его достаточно просто отделать декоративной облицовкой.
  • Противники такого подхода придерживаются мнения, что утепление все же необходимо, так как ненужные теплопотери, особенно в экстремально холодные зимние дни, будут весьма существенными, и лучше их избежать полностью.

Наверное, истина лежит где-то посередине. Утепление в любом случае не помешает, но оно должно быть выполнено так, чтобы не нанести вреда всей конструкции перекрытия.

Каким же образом можно выполнить вертикальное утепление цокольной части.

Кирпичная кладка

Один из вариантов – сложить цокольную стенку из кирпича. При аккуратной кладке этим будут достигнуты и определенное утепление подпольного пространства, и одновременное создание декоративной облицовки.

Для выкладки кирпичной стенки (обычно – в полкирпича) необходимо подготовить основу. Ею может стать неглубокая фундаментная лента, шириной примерно 200 мм, залитая по периметру дома. Правда, есть в варианте и определенная опасность.

Дело в том, что, как уже говорилось, свайный фундамент обычно устанавливается на неустойчивых грунтах, то есть обеспечивается неподвижность самой постройки. А вот мелкий ленточный фундамент для кирпичной облицовки такой стабильностью обладать не будет, и зимнее вспучивание грунта неизбежно приведёт к его деформации. Долго ли прослужит такая кирпичная облицовка цокольной части?

Значит, целесообразно связать основу для кирпичной кладки с неподвижно стоящими сваями. Этого можно добиться, например, приварив к сваям по периметру швеллер, выставив его точно по горизонтали.

Для кирпичной кладки подготовлено основание из приваренного к сваям швеллера

Размер швеллера подбирается так, чтобы в него укладывался кирпич. Металлический профиль после антикоррозионной обработки и создания гидроизоляционного слоя становится своеобразным «ленточным фундаментом» для кирпичной кладки. Наглядный пример такого подхода показан на видео:

Видео: Как закрыть цокольную часть свайного фундамента кирпичом

Закрытие цокольного просвета забиркой

Другой вариант решения проблемы – это установка стенки (забирки) из листового материала или специальных панелей. Это подразумевает монтаж перегородки на каркасную конструкцию.

С каркасом, в принципе, вопросов возникать не должно – надежные вертикальные стойки уже есть – это сами сваи.  Если еще при возведении свайного фундамента сразу производилась дополнительная обвязка металлическим профилем (как это было показано в таблице выше), то можно сказать, что каркас уже полностью готов.

Примерная схема крепления забирки к металлической обвязке свай

1 – поверхность грунта.

2 – винтовая свая.

3 – брус обвязки.

4 – Два ряда приваренной дополнительной обвязки свай – профильные трубы.

5 – Забирка. В ее качестве могут выступать, например, листы плоского шифера, цементно-стружечные панели (ЦСП), а нередко – даже просто утеплительные плиты экструдированного пенополистирола.

6 – Внешняя декоративная облицовка.

Металлический каркас – это вовсе не догма. Вполне можно ограничиться деревянной конструкцией, продумав ее крепление к вертикальным сваям, например, приварив в трубам небольшие косынки-кронштейны для прикручивания досок или брусьев. Безусловно, все деревянные элементы такой конструкции должны вначале пройти соответствующую обработку.

Можно использовать и деревянный каркас

Утепление забирки может проводиться как снаружи, так и изнутри. На фотографиях снизу показано, что листы ЦСП могут монтироваться поверх слоя утепления, для дальнейшей отделки, или сам утеплитель (экструдированный пенополистирол) сам по себе и является основой для отделочных работ.

Различные варианты расположения утеплительных плит

Возможен вариант, при котором токая прочная стенка забирки утепляется изнутри, с подпольного пространства. Например, для этого можно использовать напыление пенополиуретана.

Термоизоляция выполнена изнутри напылением пенополиуретана

Нередко в качестве материала для создания такого фальшь-цоколя применяются специальные панели, которые совмещают в себе свойства и утеплителя, и декоративной отделки. Они изготавливаются из пенополистирола или пенополиуретана, а на внешней поверхности имеют имитацию каменной или кирпичной кладки, или же даже облицовку из клинкерной плитки. Как правило, такие термо-панели имеют продуманную систему крепления и стыковки между собой, что позволяет выполнить работы в максимально короткие сроки – вопросы утепления и отделки решаются одновременно.

Цокольные термопанели — и утепление, и отделка одновременно

Если установлена обычная утепленная забирка, то ее финишная отделка может включать очень большое количество вариантов – все на усмотрение хозяина жилья. При этом, при отделке сразу предусматривается и вопрос цокольных отливов.

Отделка цоколя и отливы

Добротно оформленный цоколь всегда сказывается на «солидности» всего дома. Какие существуют варианты отделки цоколя – читайте в специальной публикации нашего портала.

Какая должна быть толщина утепления? В принципе, можно ориентироваться на ту же систему расчета, которая приведена выше – просто в калькуляторе в поле «толщина ростверка» поставить нулевое значение. Можно воспользоваться и данными приведенной там же таблицы, в том числе, и для создания утепленной отмостки.

Отмостка может также стыковаться с фальшь-цоколем, как это было показано выше. Правда, иногда предпочитают и иной вариант – нижний край забирки не присыпается грунтом и не стыкуется с отмосткой, а там оставляется вентиляционный зазор. Правда, термоизоляционные качества такого фальшь-цоколя значительно снижаются. Но для регионов с мягкими зимами – вполне удачный вариант.

Варианты взаимного расположения цокольной забирки и отмостки

Слева показана схема с полным закрытием цокольного просвета, справа – с оставлением вентилируемого зазора.

1 – грунт.

2 – свая.

3 – каркас для крепления забирки.

4 – забирка.

5 – слой гидроизоляции, обеспечивающий отток атмосферной влаги в дренаж. Обратите внимание, что расположен он – по-разному.

6 – внешняя декоративная отделка фальшь-цоколя.

7 – песчаная подушка.

8 – отмостка (может использоваться тротуарная плитка).

9 – цокольный отлив.

10 – дренажная труба.

Синей стрелкой на правом рисунке показан оставленный вентиляционный просвет (порядка 30 ÷ 50 мм).

Если предполагается сплошное закрытие пространства между грунтом и обвязкой, то необходимо предусмотреть один чрезвычайно важный момент. В утепленном подпольном пространстве будет повышенная влажность и обязательно станет накапливаться сырость. Это может самым негативным образом сказаться на состоянии всех деревянных деталей цокольного перекрытия и каркасной конструкции – еще один важный аргумент в пользу их добросовестной предварительной подготовки.

Цены на популярный утеплитель

Чтобы избежать разрушительного действия сырости, необходимо предусмотреть вентиляционные продухи – по одному на каждой стороне дома. Их оборудуют закрывающимися окошками, и в зимнее время, когда на первый план выходит сохранение тепла, продухи можно держать закрытыми. С наступлением теплого сезона – продухи открываются, и подпольное пространство получает необходимую вентиляцию.

Общая площадь продухов должна составлять не менее 1/400 от площади получающегося цокольного помещения. Например, для дома 7 × 10 м, то есть с цокольным помещением в 70 м², общая площадь продухов должна составит  не менее  0,175 м².  Если сделать, допустим, 6 продухов, то площадь каждого будет порядка 0,03 м², и можно выбрать размер 20 × 15 см. Впрочем, важна лишь площадь, а конкретные  размеры и форма продухов может быть произвольной.

Видео: К чему приводят ошибки в утеплении свайного фундамента

Для того чтобы вокруг дома на свайном фундаменте всегда поддерживалось сухое состояние грунта, рекомендуется оборудовать дренажную канализацию – на одной из схем показана ее труба. Но это уже – тема для подробного рассмотрения в отдельной статье.

Утепление свайного фундамента снаружи пенополистиролом, ростверка и пола

Много преимуществ в строительстве зданий дает свайный фундамент, однако он требует тщательного выбора утепления, особенно с поднятым ростверком, чтобы соответствовать нормам и снизить к минимуму теплопотери. Распространение получило утепление свайного фундамента снаружи пенополистиролом, взамен традиционному использованию насыпи керамзита или почвы по периметру здания.

Технология утепления пенополистиролом

Свайные фундаменты разделяют на:

  • Высокие, когда ростверк выше уровня почвы.
  • Повышенные, когда нет промежутка между уровнем почвы и стенами.
  • Заниженными, когда оголовки свай уходят глубже уровня почвы и часть фундамента закрывается ею.

В зависимости от конструкции выбирается соответствующий способ утепления. При этом разнится даже выбор утепляемой поверхности.

Схема утепления пола и фундамента на сваях

Если дело касается высокого свайного фундамента, когда ростверк существенно поднят над поверхностью почвы, то утеплять можно:

  • По периметру, закрывая промежуток между нижним краем стен и почвой. Под зданием появляется дополнительное изолированное пространство, которое можно использовать как дополнительное помещение или нишу.
  • Снизу ростверка по всей площади опорной конструкции.
  • Пол утепляется внутри здания.

Утепление пола часто делают не как обособленный вариант, а как дополнение к внешней теплоизоляции, чтобы повысить эффективность общей защиты и распределить равномерно зону переходных температур.

Если промежутка между фундаментом и почвой нет, то остается только вариант с внешним утеплением по периметру и внутренним по всей площади здания.

Для утепления заглубленных фундаментов актуальны те же способы, что и в случае утепления ленточных фундаментов Пеноплексом. Различий в этом случае нет, за исключением обособленного учета уровня промерзания грунта для различных климатических зон.

В обязательном порядке все свайные фундаменты обустраиваются дренажной системой. Если ее нет, то перед утеплением обязательно монтируется, иначе в закрытом пространстве цокольного пространства будет накапливаться вода, от которой будет сложно избавиться даже активной вентиляцией.

Схема устройства дренажа

Порядок утепления по периметру здания:

  1. Поверх основы утепления выполняют гидроизоляцию. Для завышенных конструкций нужна гидроизоляция всей внешней поверхности по площади с отпуском по каркасу или стенке, выложенной вдоль стен. Под зданием формируется основная защита для материала фундамента. Обязательно предусматривается вентиляция, для отвода влаги.
  2. В промежутке между почвой и ростверком формируется каркас из металлического профиля деревянного бруса или кирпичная стенка в качестве цокольного пояса здания.
  3. Далее закрепляются листы пенополистирола. Для этого в равной степени используется клей для пенопласта и дюбели грибки. Все стыки запениваются для герметизации пояса утепления. Чтобы достичь должного уровня защиты слой пенопласта должен превышать 10 см, и его желательно укладывать в два слоя для надежного перекрытия всех стыков.
  4. По верхней кромке утепления закрепляется отлив. Козырек из оцинкованной стали будет эффективно отводить дождевую воду в сторону от утеплителя и цокольного сайдинга на отмостку.
  5. Поверх утеплитель штукатурится с армированием металлической сеткой. Желательно выбрать специальную сетку для защиты от грызунов.
  6. В последнюю очередь создается подушка из песка или глины в зависимости от варианта дренажной системы и формируется отлив, монтируется внешняя отделка цокольного пояса. Это может быть облицовка кирпичом, диким камнем, плиткой, декоративной штукатуркой.

Ростверк

С сильно завышенным ростверком, когда утепление по периметру отнимает много материала или не актуально по другим причинам, лучше всего выполнить внешнее утепление всей нижней поверхности фундамента.

Закрепляется паропроницаемая мембрана для отвода лишней жидкости. Пенополистирол крепится в один-два слоя по всему ростверку. Закреплять его можно дюбелем грибком по углам каждого листа.

Вся поверхность подшивается деревом или профнастилом. Только предварительно слой утепления в этом случае должен формироваться по обрешетке из деревянных брусьев или металлического профиля. Профнастил крепится с небольшим уклоном для предотвращения накопления влаги на верхней его поверхности.

Обшивка ростверка гидроизолируется, как и сваи. Для этого можно использовать рулонные материалы на битумной основе, обмазку или альтернативные варианты с полимерными составами на водной основе.

Пол

Примерная схема утепления пола. Нажмите для увеличения.

Как уже отмечалось пол в здании, построенном на свайном фундаменте, желательно утеплить изнутри.

Если основа дома формируется балками, то утеплитель закладывается между ними и подшивается с обеих сторон. Снизу это может быть листовой материал, например листы влагостойкого МДФ. Сверху формируется слой чернового пола. Гидроизоляцию лучше предусмотреть по нижней границе ростверка, а также непосредственно под черновым полом. Ниши между лагами обязательно снабжаются вентиляцией для отвода лишней жидкости.

Если на сваи определяют железобетонные плиты, то утеплять их желательно как снаружи, так и изнутри, не допуская, чтобы положение точки росы приходилось на слой внутреннего утеплителя.

Пенополистирол укладывается равномерно поверх чернового слоя и гидроизоляции и фиксируется однократно в центре листа. Далее заливается стяжка с армированием металлической сеткой или тонкой арматурой. После этого укладывается теплый пол и напольное покрытие.

Оптимальный вариант утепления свайного фундамента подбирается обособленно в каждом конкретном случае. Учитываются климатические условия, материалы, из которых формируется ростверк, требуемое значение теплосопротивления и т.д. Так что самостоятельному выбору лучше предпочесть мнение профессионалов.

Утепление свайно-ростверкового фундамента на зиму

В последнее время вопрос максимального сохранения тепла в доме интересует практически каждого. Существует много разных способов как это сделать, и одним из них является утепление несущей строительной конструкции, которая берет на себя основную нагрузку всей постройки – фундамента. Поговорим о том, как утеплить свайно-ростверковый фундамент.

Можно ли свайный фундамент делать зимой?

Сначала разберемся, можно ли свайный фундамент делать зимой? Если речь идет об обычном бетонном фундаменте, то конечно же нельзя. Но свайно-винтовой фундамент вы можете устанавливать даже при самых низких показателях температуры, совершенно не в ущерб его качеству и надежности. При этом для бетонирования свай используются сухие соединения заливки.

Свайно-ростверковый фундамент

Нужно ли утеплять свайно-ростверковый фундамент?

Давайте теперь посмотрим, нужно ли утеплять свайно-ростверковый фундамент при строительстве. Это сделать целесообразно, и именно из-за того, что без хорошей термо и гидроизоляции именно ростверк может дать сбои и трещины при усадке постройки, что сразу же ударит по монолитности вашего здания.

Это единственная прореха подобного материала, поэтому подчеркнем еще раз – утепление ростверка свайного фундамента при возведении вашего здания крайне необходимо.

Материалы-утеплители: характеристика и стоимость

Вначале заготовьте материалы для утепления. Какие именно их виды по характерным данным выбрать, определите после того, как произведете расчет, показывающий условия и интенсивность проникновения морозов и влаги к фундаменту.

Натуральные утеплители

  1. Paroc Linio 80, теплоизоляционные плиты для штукатурных систем. Эти ламели или полосы минеральной ваты не пропускают холод, но для того, чтобы не проникала в них влага, нужно подослать дополнительно гидроизоляцию.
  2. ROCKWOOL LAMELLA MAT, каменная вата. Не пропускает холод и влагу. Очень практична и удобна в работе. Практически в половину дешевле первого утеплителя.
  3. Steico Isorel, экологический, натуральный древесноволокнистый изолятор. Так же, как и в первом случае, хорошо удерживает тепло, но, чтобы не попадала влага, лучше параллельно гидроизолировать исходный материал. Достаточно бюджетный.
  4. А также используют простые опилки, паклю или фанеру.
Каменная вата для утепления фундамента

Пенополиуретан

Это либо баллончики, которые распыляют данный материал, либо синтетические пенообразный плиты. Достаточно добротный материал, хорошо оберегает от холода.

Пенофол

Инновационная продукция, представляющая из себя смешанное пленочно-рулонное сырье. Очень удобен в работе, благодаря присутствию клеевой стороны. Водонепроницаемый и теплоустойчивый.

Минеральная вата

Это внешне похожий на вату текстиль, в структуре которого перемешаны стекло, доменный шлак и сплавы горных пород. Не поддается горению. Легко переносит смену температурного режима. Отлично изолирует звук и тепло.

Экструдированный пенополистирол

Это по сути пенопласт, но без множества его недостатков. Обладает сильной жаростойкостью, а также хорошо противостоит химическим раздражителям. Материал крепкий и долговременный. Правда стоит дороговато.

Пенопласт (беспрессовый пенополистирол)

Пожалуй, самый дешевый, но удачный вариант утепления. Показывает высокий уровень защиты от воды и мороза. Легко устанавливается. Правда при монтаже также легко может повредиться, это нужно учитывать. Но служит длительное время.

Пенопласт защищает фундамент от воды и мороза

Технологии утепления

Утеплить ростверк можно множеством способов, мы обратим внимание на самые лучшие из них.

Свайно-ростверковых оснований

Подобный вариант рассчитан на изоляцию от воды и холода наружного слоя фундамента.

Для такого утепления ростверка на сваях выполняются следующие действия:

  1. Сначала битум. Его заливают слоем в цокольный этаж, он заполняет все бока ростверка снаружи и тем самым уже создает ему основательную безопасную защиту.
  2. Далее пенополистирол. Сырье приклеивают на ровную плоскость самого ростверка или битума, которым вы его предварительно покрыли. Надежно и на долгие годы.
  3. Обязательно «задуйте» все швы пеной монтажной, чтобы через них перекрыть доступ морозу.
  4. Потом желательно покрыть конструкцию армирующей стальной сеткой, чтобы уберечь все предварительные покрытия от грызунов и подготовить базу для штукатурки.
  5. И заключительный этап – это сама штукатурка цоколя. Выполняйте ее только тогда, когда подсохнет клей и стянется сетка.

Свайного фундамента с промежуточным ростверком

Фундамент с промежуточным ростверком утепляйте термопанелями. Крепите их либо на сам ростверк, либо на обрешетку, при этом слишком глубоко их закапывать в почву не требуется.

Множеством способов можно утеплить ростверк

Утепляем цоколь свайно-винтового фундамента с высоким ростверком

Поскольку свайно-винтовой фундамент пользуется самым большим спросом, расскажем, как справиться и с его утеплением. Для этого из деревянного каркаса или кладки из кирпича создают фальш цоколь.

Гидроизоляция утеплителя

Поскольку вода в почве присутствует в любом регионе, защитить ваш утеплитель от проникновения влажности следует в обязательном порядке, особенно когда речь идет об консервации свайно-ростверкового фундамента на зиму. Выполнить гидроизоляцию достаточно несложно, применяя листовые, в виде намазки, в рулонах, а также с помощью распылительных баллончиков, утеплителей.

Вы можете их соединять, это даст лучший эффект и приведет к более высоким показателям.

Ошибки и советы

В самом начале любого строительства следует учесть все достоинства и недостатки вашего дела, и, по возможности, не допускать их, поскольку это неизбежно приведет к плачевным последствиям.

Мы вам посоветуем:

  1. Проверьте по периметру фундамента связующие сцепления между ростверком и сваями. Если они не прочные, тогда неизбежна сильная усадка во время морозов, а это приведет к подвижности столбов. Это плачевная неприятность, которую следует вовремя исправить.
  2. Если ростверк непосредственно лежит на земле, тогда непременно дополнительно проведите его утепление пенополистиролом. Проложите изоляцию между почвой и ростверком. В противном случае, в период промерзания земли могут оборваться сваи из-за своего расширения при таких условиях.
  3. Будьте очень внимательны во всех подсчетах и вычислениях, непрофессиональный подход в этом вопросе может привести ко множеству нежелательных последствий, в том числе и маленькому сроку службы вашего строения.
  4. Возьмите на вооружение очень важное правило – не устанавливать сваи выше той глубины грунта, на которую он промерзает. Опускайте их ниже, чтобы не допустить проседания фундамента.
  5. Обязательно утепляйте фундамент еще на строительном этапе, иначе потом это сделать будет либо слишком дорого и сложно, либо вовсе невозможно.
  6. Не торопитесь, когда выполняете работы по утеплению. Любая ошибка или просчет, или технические повреждения могут привести к более длительному выполнению того дела, которое вы на данный момент исполняете.

    Свайно-ростверковый фундамент подходит для одноэтажных домов

Свайно-ростверковый фундамент уже давно приглянулся обычным самозастройщикам. Он идеально подходит для одноэтажных жилых домов, бань, приусадебных построек, дачных домиков. Берите на вооружение нашу информацию и пусть в вашем доме всегда будет тепло и уютно!

Утепление свайного фундамента: способы этапы преимущества

В последние годы по популярности в малом строительстве лидирует свайный фундамент, который хоть и не позволяет обустраивать подвальное помещение под домом, но возводить его можно на любом типе грунта.

Свайный фундамент состоит из сети отдельных колонн, которые заглубляются в грунт, и в зависимости от типа постройки, на них монтируют каркас возводимого здания или фундамент с ростверком. Основной недостаток такого решения это постоянная сырость и холод, который проходит в помещение из земли, поэтому утепление свайного фундамента, является обязательным.

Варианты утепления

Работы по утеплению фундамента такого типа относительно просты, и провести их можно своими силами, особенно если есть достаточно свободного времени и желание поработать руками. Вариантов утепления фундаментов много, но все их можно объединить в три основные группы:

  1. Наружный метод утепления. Этот вариант предусматривает возведение небольших стен, от грунта до верхнего уровня свай или до начала стен самого дома. После этого возведенные стены фундамента отдельно утепляют, по возможности с обеих сторон. Пол в доме также требует утепления и монтажа гидроизоляционного слоя.
  2. Утепление пола. При некоторых особенностях возведение стен фундамента невозможно, например, если приходится оставлять достаточно большой выпуск свай и возводить здания на определенной высоте от грунта. Чаще всего такой метод строительства используют в регионах, где высокий риск подтопления, во время разлива близлежащих водоемов.

    Большой зазор между грунтом и основанием дома, а также сложный рельеф на пучинистых грунтах, тоже может стать причиной невозможности утепления ранее описанным методом. В этом случае утепляют только пол с наружной стороны, то есть с той, которая выходит непосредственно на грунт. Конечно такой метод на порядок дешевле, но и не так эффективен.

  3. Полноценное утепление. Этот вид предусматривает утепление и гидроизоляцию не только пола или отдельно возводимых стен фундамента, а проведения комплексных работ как внутри, так и снаружи постройки.

Вернуться к содержанию

Основные этапы работ

В целом проведения работ по утеплению фундамента можно разделить на несколько основных этапов:

  1. Гидроизоляция металлических или бетонных свай, а также ростверка свайного фундамента, если он присутствует в проекте.
  2. Строительство каркаса для цокольного уровня.
  3. Монтаж утепляющих и гидроизолирующих материалов с внутренней стороны цоколя.
  4. Заполнения свободного пространства на цокольном уровне керамзитом или другим подобным материалом.
  5. Утепления поверхности пола со стороны цоколя.
  6. Монтаж декоративных панелей на цоколе или его отделка.

Вернуться к содержанию

Гидроизоляционные работы

Гидроизоляция фундамента нужна по двум причинам, во-первых она защитит все деревянные элементы дома от пагубного влияния сырости, которая приводит к гниению дерева. Для каркасных или деревянных домов, гниение основы приведет к полному разрушению. Во-вторых, она нужна для защиты самих свай используемых в качестве опор для фундамента. Как и дерево, металл не любит сырости, от которой начинаются коррозийные процессы.


В качестве гидроизоляционного материала используют обычный кровельный рубероид, который прокладывают во всех местах стыка стен с фундаментом. Для защиты колонн их также оборачивают рубероидом, предварительно нанося на его поверхность битумную мастику, для улучшения контакта и склеивания рубероида и метала.

Бетон ростверков фундамента также обрабатывают мастикой и защищают листами рубероида, укладывая его так чтобы свести количество стыков к минимуму. Для этого заранее раскатывают рулоны с рубероидом и нарезают полосы в длину, причем так чтобы они перекрыли внешние и внутренние стороны ростверка, а также защитили его нижнюю часть.

Прежде чем начинать утепление пола, все дерево необходимо покрыть глубоко проникающими антисептиками, которые защитят древесину от плесени, и появления в ней вредных насекомых. Дополнительно деревянные элементы каркаса можно пропитать растворами, снижающими степень горения древесины. Современные пропитки такого типа способны существенно улучшить сопротивление открытому пламени, в результате дерево не горит, а лишь слегка тлеет.

Более дорогие варианты утепления, предусматривают использования различных мембранных материалов и жидких растворов, которые после застывания создают однородное покрытие с влагоотталкивающими свойствами.

Вернуться к содержанию

Строительство цоколя

После гидроизоляции ростверка свайного фундамента, можно приступать к его обшивке и созданию цокольного уровня. Метод возведения цокольного уровня зависит непосредственно от особенностей почвы и от индивидуальных пожеланий человека.

Один из методов это строительство цоколя из камня, кирпича или из другого подобного материала. Для такого строительства необходим отдельный небольшой фундамент, поэтому вдоль стен и свайных опор прокапывают неглубокую траншею, в которую укладывают арматурный каркас.

Глубина для фундамента цокольного уровня может составлять 15-20 см. так как это не опорная постройка, и каких-либо нагрузок испытывать она не будет. В траншею заливается раствор бетона, который после застывания создаст достаточно надежный пояс для возведения невысоких стен из кирпича или другого камня. Толщина стен не имеет значения, достаточно выложить ее в полкирпича. Учитывая подвижность грунта, стены цоколя отдельно армируют катанкой или арматурой небольшого сечения.

Помимо выкладки цоколя из камня его можно просто обшить фальшь панелями или сайдингом. Для этого на фундамент деревянного цоколя, крепят обрешетку, на которую монтируют декоративные панели. Для крепления каркаса используют болты, которые проходят насквозь сваи и завинчиваются гайками через резиновые уплотнители. Уплотнители необходимы для того чтобы уменьшить риск, попадания влаги в металлические сваи через небольшие зазоры на крепеже.

Реже всего цоколь дома отделывают деревом, вагонкой или просто половой доской, хотя современные технологии позволяют добиться очень неплохих показателей сопротивляемости перед различными негативными факторами. Так, половая уличная доска, используемая для открытых веранд, обладает средними эксплуатационными сроками в 15-25 лет, в зависимости от ее качества и соблюдений технологий.

Вернуться к содержанию

Непосредственное утепление свайно винтового фундамента

Прежде чем приступать к работам связанными с утеплением цокольного уровня и пола, необходимо определиться с материалами, которые будут использоваться. Прежде всего, утеплитель не должен бояться влаги. Так как от постоянного контакта с грунтом он все равно будет сыреть. Помимо этого не стоит забывать о грызунах, которые нередко стремятся обустроить свои гнезда именно в слоях утеплителя, чувствуя себя в нем более чем комфортно. В качестве утеплителя используют:

  • Минеральную вату. Это недорогой материал, широко используют для утепления ростверка, он практически не горюч и обладает высокими показателями в области экологичности, так как не выделяет вредных примесей в атмосферу. Минеральная вата позволяет дышать поверхностям, на которые ее укладывают, что существенно улучшает микроклимат и вентиляцию помещения.

    Единственный недостаток этого материала это его влагопоглощения, без качественной гидроизоляции стены под ватой могут сыреть и покрываться грибковыми поражениями. Для закрепления материала с тыльной стороны цокольной стены монтируют каркас-обрешетку, внутри которого закрепляют блоки минеральной ваты. С защитой от впитывания влаги из почвы.

  • Вторым по популярности является утепление пенополистиролом, который также укладывают с внутренней стороны цоколя. Стену цоколя, прежде чем наносить пенополистирол, необходимо тщательно осмотреть на наличие трещин и сколов, которые необходимо заделать. Для закрепления пенополистирола используют пластиковые оголовки с большими круглыми шляпками. Они позволяют удерживать листы в заданном положении и уменьшают их деформацию.

    Стыки между отдельными листами материала, который используют в различных типах фундаментах, пропенивают, исключая образование мостиков холода. В идеале листы пенополистирола проклеивают в два слоя, сдвигая элементы материала так, чтобы перекрыть стыки предыдущего слоя. К сожалению, этот материал очень любят грызуны, поэтому для защиты от них, на пенополистирол монтируют металлическую сетку с мелкой ячейкой.

  • Современный метод предусматривает проведение утеплительных работ пеноплексом, который обладает целым спектром преимуществ по сравнению с пенополистиролом и другими материалами, используемыми для проведения подобных работ. Прежде всего, он абсолютно не боится влаги, а значит, гидроизоляционных работ проводить придется на порядок меньше. Утепление пола пеноплексом исключит появления в нем грызунов, так как в основу материала входят компоненты, которые отпугивают мелкую живность, в том числе и насекомых.

Утепление ростверка необходимо, прежде всего, для сохранения целостности бетона. Теплоизоляция в совокупности с гидроизоляцией обеспечивает хорошую защиту от негативных факторов окружающей среды. Утепление ростверка выполняют так, чтобы утеплитель захватывал и цокольный уровень, и плоскость бетонного пояса.

Чтобы уменьшить объем влаги, попадающей в помещение через пол, внутреннее пространства цоколя можно заполнить керамзитом. Этот недорогой материал хорошо поглощает влагу, при этом практически нечего не весит, и, соответственно, не создает нагрузки на цоколь.

Вернуться к содержанию

Утепление пола

Помимо того, что нужно сделать утепление свайного фундамента снаружи и внутри, нелишне будет утеплить и пол, чтобы добиться максимальной термоизоляции здания и исключить возможность вытягивания влаги из грунта.

Утепление пола можно проводить разными способами, самым распространенным является укладка термоизоляционного слоя между балками и лагами каркаса. Это неплохой вариант, главное не забывать про паро и влагоизоляционные мембраны, которые не нарушат климат помещения, но и не допустят попадание влаги на половое покрытие.

Вернуться к содержанию

Преимущество утепления фундамента

Несмотря на популярность, в плане термоизоляции, свайный фундамент уступает многим другим вариантам, именно поэтому его необходимо утеплять. Преимуществ от утепленного фундамента довольно много:

  • Теплый пол в доме снижает расходы на отопление. Это особенно актуально для больших домов, в которых люди проживают постоянно.
  • Грамотное утепление свайных фундаментов, с обустройством цокольного уровня позволяет улучшить внешний вид постройки.
  • Помимо утеплителя необходимо укладывать влагоизоляционную прослойку, которая снизит объем влаги проникающей в дом через пол. Это оздоровит атмосферу и позволит поддерживать нормальный микроклимат.
  • Утепление в фундаментах защищает бетонные и металлические конструкции от негативного влияния коррозии и других губительных факторов окружающей среды, продлевая эксплуатационные сроки всей постройки в целом.

Вернуться к содержанию

Итог

Утепление цоколя свайного фундамента — это обязательный этап строительства, особенно если речь идет о жилом доме с постоянным режимом проживания людей в нем. Конечно, для некоторых регионов утепление может и не потребоваться, так как низкие температуры и длительные осадки являются для них редкостью, но даже в таких областях цокольный уровень позволит облагородить постройку.

Метод утепления и материалы, которые будут использоваться, выбирает каждый для себя сам, опираясь на индивидуальные условия региона и собственные предпочтения.

Не нашли ответов в статье? Больше информации по теме:

Утепление ростверка на буронабивных сваях пеноплексом. Полное описание утеплителя свайного фундамента

автора Страшнов Виктор Григорьевич

Из книги автора

Из книги автора

Утепление окон Для утепления окон необходимо приклеить специальные прокладки из губчатой ​​или профильной резины или поролона к краю форточок и фрамуг. Для этого подойдет и так называемый финский шнур - шерстяной шнур в хлопчатобумажной оплетке.Чаще трещины окна

Даже в относительно теплом климате недостаточно утепленный пол может значительно охладить комнату. В холодном климате, где зимой грунт промерзает, без хорошей теплоизоляции не обойтись.

Кроме того, при оттаивании почвы летом даже на хорошо гидроизоляционном фундаменте обязательно будет конденсат, т.е. в помещении будет сыро. А это благоприятная среда для развития плесени и размножения различных насекомых и опасность постепенного разрушения гниющих деревянных конструкций, появления ржавчины на металлических конструкциях.

В зависимости от конструктивных особенностей выделяют следующие основные виды изоляции:

  1. Изнутри.
  2. Снаружи.
  3. Завершено.

Сами сваи у свайного фундамента в теплоизоляции не нуждаются. Речь идет только о защите от холода и пола в помещении.

Если пол расположен относительно низко от земли, то оптимальным вариантом будет возведение каркаса подвала по периметру всего здания, гидроизоляция и утепление, а затем облицовка приятными на вид материалами - натуральными камень, сайдинг, керамическая плитка и др.

Если дом похож на «избушку на куриных ножках», т.е. расстояние от земли до пола очень большое, то устраивать и обшивать каркас дорого и неэффективно. В этом случае ростверк лучше утеплить снаружи.

Идеальным вариантом, особенно в холодных регионах, будет полная изоляция свайного фундамента как по периметру дома, так и изнутри помещения под чистовое покрытие пола.

Материалы

Выбор материалов для утепления очень обширен, что позволяет сделать лучший выбор, соответствующий вашим финансовым возможностям и наиболее подходящий именно для данного здания.

Материалы отличаются натуральностью / неестественностью, ценой, эффективностью утепления, весом, занимаемым объемом, прочностью, экологичностью, простотой монтажа.

Среди самых популярных искусственных материалов :

  • пенополистирол;
  • пенополистирол;
  • минеральная вата;
  • пенофол;
  • Пенополиуретан
  • ;

Пенопласт (пенополистирол непрессованный)


Плюсы:

  1. Высокая тепло- и гидроизоляция.
  2. Очень легкий вес (до 90% пенопласта забирает воздух).
  3. Прочность.
  4. Простота установки.
  5. Нечувствителен к перепадам температур.
  6. Очень низкая цена.

Минусы:

  1. Воспламеняемость, процесс горения сопровождается выделением токсичных веществ.
  2. Легкость механических повреждений.
  3. Стойкость к ультрафиолетовому излучению, агрессивным химическим элементам и большинству лакокрасочных материалов.
  4. Низкая воздухопроницаемость, т. Е. Утепленная конструкция совсем не дышит. Однако для фундамента это небольшой недостаток.

Пенополистирол экструдированный (техноплекс, или пеноплекс)


Материал близок по химическому составу к пенопласту, но сочетает в себе достоинства и отсутствие большинства недостатков.

Преимущества:

  1. Невоспламеняемость.
  2. Устойчив к химическому воздействию.
  3. Прочность.

Недостатки:

  1. Высокая цена.

Минеральная вата

Плюсы:

  1. Невоспламеняемость.
  2. Устойчив к перепадам температур.
  3. Стойкость к химикатам.
  4. Высокие показатели тепло- и звукоизоляции.
  5. Удобство материала при загибании углов и неровностей.

Минусы:

  1. Провисание.
  2. Снижение эффективности теплоизоляции с течением времени.
  3. Поглощение влаги (соответственно подверженность гниению, а при сильно отрицательных температурах - промерзанию).
  4. Неудобство установки (касается стекловаты, в которой легко разбрасываются кусочки стекла).
  5. Канцерогенность формальдегидных смол, удерживающих вместе мелкие частицы в материале.

Конечно, утепление фундамента минеральной ватой возможно, но требует осторожности при установке, правильной гидроизоляции и ограждения этого материала от контакта с помещением.


Это композитный пленочный рулонный материал, недавно появившийся на рынке.

Плюсы:

  1. Хорошие теплоизоляционные свойства.
  2. Влагостойкость.
  3. Легкость монтажа (материал имеет клейкую основу).

Недостатки:

  1. Высокая цена.
  2. Плохая воздухопроницаемость.

Пенополиуретан


Это пенистый синтетический материал, доступный в виде готовых к установке плит или в цилиндрах для нанесения распылением.

Плюсы:

  1. Простота установки.
  2. Прочность.
  3. Высокая теплоизоляция.

Распыляемая версия имеет ряд других преимуществ:

  1. Возможность варьировать толщину утеплителя.
  2. Высокая адгезия (адгезия), позволяющая наносить изоляцию практически на любые другие материалы.
  3. Отсутствие швов, что дополнительно увеличивает теплоизоляцию помещения.

Минусы:

  1. Воспламеняемость.

Естественные обогреватели


Обычно натуральные материалы используются для деревянных построек, домов и дач, но ничто не мешает использовать их при утеплении свайного фундамента из бетона и металла.

Основные типы:

  • опилки;
  • пакля;
  • фанера;
  • листов ДСП / ДВП;

Плюсы:

  1. Экологичность.
  2. Отсутствие вредных выбросов при эксплуатации.
  3. Воздухопроницаемость.

Минусы:

  1. Воспламеняемость.
  2. Меньшая прочность по сравнению с синтетическими материалами.
  3. Воздействие сырости, разложения.
  4. Благоприятная среда для насекомых и грызунов.

Однако большинство недостатков можно устранить за счет хорошей гидроизоляции, пропиток, повышающих влагостойкость и делающих материалы несъедобными и вредными для животных, или использования в отапливаемых помещениях.

Как утеплить?


Если выбран вариант со строительством цоколя, то необходимо смонтировать каркас, на который будет крепиться утеплитель. Это могут быть металлические / деревянные направляющие или целые листы фанеры / доски.

В случае утепления ростверка материалы крепятся непосредственно к нему.

Все материалы монтируются снизу вверх. Если это легкие панели, то можно ограничиться хорошим клеем, но шурупы - еще более надежное решение.

Инструкции:

  1. Изоляционные панели устанавливаются стык в стык с минимальными зазорами между ними, зазоры заделываются пенополиуританом.
  2. Рулонные материалы приклеиваются с нахлестом не менее 10 см.
  3. Материалы с рыхлой структурой (минеральная вата, опилки) плотно упаковываются в заранее подготовленный для них каркас.
  4. Нагреватели аэрозолей распыляются на чистую поверхность. Требуемый слой зависит от используемого материала и климата региона строительства.Это несложно рассчитать, используя нормативные документы или рекомендации по применению на самом утеплителе.

Снаружи здания после завершения гидроизоляции производится присыпка из керамзита или грунта.

Для вентиляции оставлено два небольших отверстия на двух противоположных сторонах основания. Чтобы животные не забрались внутрь, их накрывают мелкой сеткой.

Защита нагревателей от влаги


Гидроизоляция фундамента.

Даже в засушливом климате района строительства всегда будет вода в почве.Добавляя к этой конденсации, которая происходит при любых значительных перепадах температуры, мы получаем постоянное воздействие воды на конструкцию.

И при длительном воздействии способен разрушить даже самые стойкие материалы, как утеплитель, так и сам фундамент.

Гидроизоляция выполняется рулонными, распылительными, листовыми и лакокрасочными материалами.

Их комбинация будет еще эффективнее:

  1. Прокат укладывают внахлест 10-15 см, стыки оплавляют горелкой или покрывают.
  2. Покрытие и напыление наносят на предварительно тщательно очищенную поверхность с необходимой толщиной слоя.
  3. Листовые гидроизоляционные материалы прочно прикреплены стык к стыку. Швы заделывают каким-нибудь спреем или окрасочным средством.

Пожалуй, главная ошибка - помнить о необходимости утепления после строительства. В этом случае он окажется намного менее эффективным, скорее всего, более дорогим и трудоемким. Также есть шанс повредить конструкцию фундамента, что может привести к проблемам в эксплуатации дома или даже к его разрушению.

Несмотря на то, что многие утеплители сами по себе достаточно устойчивы к воздействию воды, не разрушаются от нее, а иногда и вовсе не проходят, это не означает, что традиционной гидроизоляцией следует пренебрегать. Защита фундамента от влаги - залог его долгой и безопасной эксплуатации.

Фундаменты этого типа отлично подходят для возведения зданий на пучинистых, горных почвах, склонах и в суровых климатических условиях. Но промежуток, оставшийся между землей и полом дома, становится мостиком холода, из-за чего потери тепла зимой увеличиваются.Решение этой проблемы - утеплить свайный фундамент еще на этапе строительства. Нюансы этого процесса мы рассмотрим в этой статье.

Необходимость теплоизоляции

На это есть несколько существенных причин:


Основные преимущества теплоизоляции

Стоит выделить несколько важных преимуществ такой защиты:


Изолированные сваи являются экономичным типом фундамента на пучинистая, заболоченная почва, в местах с труднопроходимой местностью.

Их винты достигают уровня ниже точки замерзания, поэтому сезонные колебания грунта не страшны для здания в целом. Да и такой фундамент можно возводить вне зависимости от времени года и погоды.

Какие типы утеплителя лучше использовать

Наибольшая эффективность достигается при сложной изоляции как внутри, так и снаружи основания.

Подходящие типы включают:


Последний тип чаще выбирают из-за невысокой цены, но срок службы такого изоляционного материала ограничен.Пенопласт малопрочный, неустойчив к влаге, интересен грызунам.

Не уступает по характеристикам минеральная вата, а именно базальтовая или каменная вата. Однако под такой утеплитель необходимо укладывать гидроизоляционный слой.

Подробнее о других типах обогревателей, их технических характеристиках, плюсах и минусах: "".

Фото: теплоизоляция внутреннего пространства фундамента дома

Толщина изоляционного материала выбрана по результатам теплотехнического расчета и анализа климатических особенностей региона.

Не забудьте про гидроизоляцию

Перед тем, как приступить к настилу гидроизоляционным материалом, необходимо обработать все открытые деревянные или металлические участки фундамента. На дерево наносится антисептическая пропитка, металл покрывается грунтовкой. Время высыхания - до 7 суток. Это необходимо для предотвращения разрушения материала под воздействием влаги.

С этой же целью проводится и гидроизоляция.Недорогой вариант - рубероид, который укладывается на стыках концов свай с ростверком, на верхних сторонах ростверка и в местах соприкосновения со стеной.

Разбираем технологию утепления поэтапно

Учитывая высоту установки и материал винтовых свай, тип грунта и расположение здания, утепление может осуществляться несколькими способами:

  1. Вне периметра дом ... Он заключается в возведении фальш-плинтуса от уровня земли до начала стен.Затем его выделяют, обрезают доступными методами. Это экономичный вариант для невысокого винтового основания.
  2. Наружное утепление пола ... Выполняется в том случае, когда первый вид не может быть реализован из-за особенностей рельефа или высокого фундамента.
  3. Встроенная изоляция внутри и снаружи ... Признанный самый эффективный метод.

Рассмотрим подробнее каждый из способов.

Плинтус

Утеплить цоколь дома можно, выложив кирпичную стену или закрепив поверх пенопласта декоративные материалы.

Возведение кирпичной стены

Порядок работ следующий:


Несмотря на трудоемкость и ощутимую стоимость возведения кирпичного цоколя, этот вариант намного прочнее и надежнее отделки готовыми декоративными плитами.

Монтаж пеноплекса

Для утепления фундаментной части в южных регионах достаточно листов толщиной 3 см, что позволит существенно сэкономить свободное пространство внутри подвала.

Материал закрепляется в следующей последовательности:

  1. Кирпичная или бетонная стена грунтуется для более прочного сцепления листов.
  2. Установить пенополистирол с внутренней стороны основания с помощью специального клея или пенопласта. На время установки плиты фиксируются пластиковыми зонтиками.
  3. Стыки тщательно замазаны пеной. Его излишки срезают канцелярским ножом.

Керамзит, залитый на внутреннюю часть подвала, усилит изоляционный эффект.

Монтаж декоративных панелей

Для монтажа этого отделочного материала важно точно подобрать толщину пенопластовых листов, иначе они будут выступать за границы ростверка.

Изначально направляющие металлические профили прикрепляют к болтовому соединению или приваривают к сваям. Шаг между ними зависит от высоты фундамента над землей. Среднее количество - 2-3 продольных профиля. Подходит для каркаса и деревянного бруса, тщательно пропитанного антисептиком.

Фото: облицовка цоколя / цоколя декоративными панелями

Крепление панелей следует начинать снизу, при этом элементы должны входить в землю на 5 см.Лучше всего выкопать небольшую бороздку и засыпать ее керамзитовым песком. Этот материал обладает низкой теплопроводностью, поэтому не пропускает холод в конструкцию.

Подходит под декоративную отделку:

  • сайдинг;
  • керамогранит;
  • Панели ПВХ с имитацией дерева, кирпича, камня;
  • гофрокартон и др.

Элементы крепятся на плиточный клей или саморезы. Все зависит от выбранного типа. В углах, закрывающих стыки, устанавливаются капельницы.

Отмостки

Не менее важна горизонтальная теплоизоляция дома.

Для этого необходимо:

  1. Вырыть траншею глубиной 40 см. Утрамбуйте дно.
  2. Долить песок и гравий.
  3. Положите пенополистирол горизонтально так, чтобы он плотно прилегал к вертикальным изоляционным пластинам.
  4. Для верхней части будущей отмостки собрать опалубку.
  5. Выполнить армирование металлической сеткой.
  6. Залить отмостку бетоном с небольшим уклоном от стены до 5 см.Это нужно для того, чтобы во время атмосферных осадков вода текла из дома, а не в него.

Пол

Выносится снаружи под здание. Рубероид закрепляют по всей площади внешней стороны дома. Поверх него монтируется экструдированный пенополистирол (пеноплекс) по описанной выше технологии. После этого плиты обшивают досками или оштукатуривают. Такой пол может стать потолком для подвального помещения.


Ростверк

Работы по утеплению следует начинать только после укладки гидроизоляционного материала поверх ростверка. Это необходимая защитная мера от попадания влаги на утеплитель, а затем на железобетон, дерево или другое сырье, из которого изготовлен ростверк. В противном случае на поверхности образуются трещины, что значительно сокращает срок службы ростверка.

Для гидроизоляции подойдет обычный рубероид или более дорогая мембранная пленка.Они оборачивают верхнюю часть, на которую возводятся стены, головки свай и нижние боковые стороны.

Технология утепления аналогична устройству ложного основания. В качестве изоляционного материала лучше использовать влагостойкую пену, аэрогель или пеностекло.

Не забываем про вентиляцию, чтобы в подвале был хороший воздухообмен. Это предотвратит образование плесени и грибка.


Отверстия устанавливаются на противоположных сторонах основания.Верх покрыт решеткой, от проникновения внутрь грызунов. На зиму вентиляция плотно закрывается.

Утепление винтовых свай - важный этап возведения надежного и прочного фундамента, который вы можете выполнить своими руками. А также это лучший вариант теплоизоляции, снижающий затраты на электроэнергию.

При утеплении свайного фундамента своими руками следует руководствоваться действующими стандартами и правилами.

Как правило, свайный фундамент закладывают на пучинистых грунтах.Применяется при строительстве коттеджа, бани и других построек на территории усадьбы.

В климатической зоне с резкой сменой времен года утепление свайно-винтового фундамента обязательно.

Эта суровая необходимость продиктована заботой о комфорте и здоровье людей, живущих в доме.

Дело в том, что расстояние от пола до земли образует свободное пространство, в котором происходит интенсивный теплообмен.

Устройство свайного фундамента

При строительстве дома на пучинистых грунтах необходимо создать основу для дома на сваях.

При устройстве свайного фундамента сезонные колебания уровня грунта и грунтовых вод не влияют на состояние конструкции.

Для придания конструкции большей жесткости сваи соединяются между собой специальными элементами. Такой элемент называется ростверком.

В ростверке можно использовать:

  • балки металлические;
  • брус деревянный;
  • Переборки бетонные или кирпичные.

Чаще всего используется свайный фундамент ростверкового типа, в силу своей универсальности.

Изначально известно, что в доме на свайном фундаменте полы холодные, особенно зимой.

Сегодня для утепления полов можно использовать разные методы.

Одно из них - утепление свайного фундамента снаружи. В этом случае осуществляется установка основания, его отделка и украшение.

Объем пространства между нижним этажом и землей используется для хозяйственных нужд.Баня не использует это пространство.

Второй способ сводится к устройству «теплого пола» в гостиной своими руками. Да, трудозатрат в этом случае будет меньше. Однако расходы на отопление значительно увеличатся.

Изоляционные материалы

При строительстве дома или бани своими руками каждый специалист волен действовать по своему опыту. Никто не сомневается, что тепловую энергию нужно накапливать и экономить.

Разногласия возникают еще на этапе, когда решается вопрос, какой материал выбрать для утеплителя.

Свайный фундамент (включая ванны) можно утеплить керамзитом, пенополистиролом или минеральной ватой. Утепление ростверка следует производить еще на этапе устройства свайного фундамента.

Если для этих целей выбрана минеральная вата, ее необходимо надежно защитить от влаги. По большому счету, это одна из важнейших задач.

Технология утепления

Процедура утепления основания ростверка включает несколько этапов.Работы следует выполнять в строгой последовательности.

Все материалы и инструменты должны быть подготовлены заранее.

Одновременно с утеплением фундамента утепляется пол снаружи. Этот же теплоизоляционный материал берется в качестве утеплителя для пола.

Если под домом есть подвал, то особенно тщательно выполняется гидроизоляция утеплителя.

Гидроизоляция

Первое действие - обработка всех стыков основания ростверка.

Если фундамент дома или бани деревянный, его необходимо обработать антисептической пропиткой и гидроизоляционным раствором.

Не должно быть ни одной открытой площадки, где могут расти плесень или насекомые. При этом все трещины и трещины в массиве дерева следует зашпаклевать водостойкой шпатлевкой.

На металлические балки снаружи наносится антикоррозийный состав. Для этих целей используется битумная мастика. Особенно необходимо обрабатывать стыки и точки сопряжения.

Монтаж плинтуса

Теплосберегающая облицовка выполнена в виде плинтуса. Для этого выкладывается кирпичная стена и утепляется пенополистиролом.

Поскольку конструкция возведена на пучинистом грунте, необходимо соорудить опору, которая крепится к сваям. Таким образом, декоративная стена будет составлять единое целое с фундаментом.

Перегородка может быть собрана из бруса или металлического профиля. Такая конструкция легче кирпичной стены.

Снаружи отделан декоративными панелями, закрывающими теплоизоляционный материал.

Крепление утеплителя

При утеплении цоколя пенополистиролом все стыки между плитами необходимо заполнить пенополиуретаном. Утеплитель наносится от земли до пола.

Кладка должна производиться таким образом, чтобы исключить доступ к ней мелких грызунов. Листы пенополистирола приклеиваются к поверхности стены с помощью специального клея.

Если используется минеральная вата, то ее необходимо надежно защитить от воздействия атмосферной влаги.Для этих целей используются различные рулонные материалы, например рубероид или пергамин.

Листы стекловаты плотно вставляются в предварительно закрепленную обрешетку.

Крепление отделочных панелей

При утеплении свайного фундамента пенополистиролом или минеральной ватой изоляция должна быть защищена от воздействия атмосферных факторов.

И не только защитить, но и украсить, чтобы соответствовать общему фону фасада. Для декоративной отделки цоколя используется виниловый сайдинг или панели ПВХ с фактурой под кирпич.

Многолетняя практика показывает, что сайдинг надежно защищает поверхность от воздействия атмосферных явлений - дождя, снега, ветра, росы.

Технология крепления сайдинга хорошо отработана, и монтаж панелей своими руками может выполнить любой человек.

Порошок изнутри

Для большей надежности утепленное основание можно присыпать грунтом изнутри по периметру. По возможности предпочтительнее использовать керамзит.

Такая подстилка снизит вентиляцию подпольного объема.

Чтобы воздух не застаивался, на противоположных стенах подвала нужно оборудовать два вентиляционных отверстия.

На эти форточки необходимо установить москитные и мышиные решетки. На зиму они должны быть плотно закрыты.

Особенности процедуры

Свайные фундаменты также используются в тех случаях, когда бюджет строительства сокращен до минимума.

В этом случае изоляцию пола для ванны можно не устанавливать.

Достаточно утеплить основание и ограничиться этим.

Для жилого дома утепление цоколя и стен помещения под полом пенополистиролом должно быть качественным.

В результате будет решена проблема холодных полов и отходов энергии.

Плюс в доме будет дополнительная комната для хозяйственных нужд.

При строительстве загородного дома одним из самых дорогих и трудоемких этапов строительства всегда было возведение фундамента.Но теперь есть возможность устанавливать винтовые и буронабивные сваи для многих типов домов, при которых вообще не требуется заливка бетонного основания. Сваи обвязываются ростверком, который становится надежным основанием для стен.

Такая простая технология стала настолько популярной, что некоторые девелоперы напрочь забывают про продуваемое ветром пространство под своим домом, словно парящее в воздухе. Такая вентиляция зимой приводит к тепловому дискомфорту внутри дома и перерасходу средств на отопление. Свайный фундамент обязательно нужно утеплить, а как это сделать лучше всего, мы расскажем в этой статье.

Почему популярны сваи

Этот способ оказывается наиболее выгодным, если дом строится на заболоченных и слабых почвах, с высоким уровнем грунтовых вод. Несущие лопасти винтовых свай упираются в грунт ниже уровня промерзания, и сезонные колебания поверхности больше не оказывают негативного влияния на дом. Иногда такой фундамент - единственно возможное решение для строительства домов на участках с пологим рельефом. Возведение свайно-винтового поля совершенно не зависит от времени года и погоды, а по срокам строительства такому фундаменту нет равных.Обычно это занимает 1-2 дня, после чего можно начинать строительство стены.

Зачем утеплять свайный фундамент?

Этот вопрос задают многие частные застройщики, понимая, что сами сваи не нуждаются в утеплении - они привинчиваются ниже глубины промерзания и им не грозит зимнее пучение грунта. Но если на свайное поле залить железобетонный ростверк, то зимой он станет довольно мощным аккумулятором холода и будет бесконечно поглощать тепло от стоящего на нем дома.Проблема оказывается действительно серьезной, и задачи по утеплению в данном случае совпадают с необходимостью проведения полного цикла теплоизоляционных работ как на обычном монолитном фундаменте.

В доме холодно и без бетонного ростверка. Если стены крепятся на деревянный или стальной ростверк, то под домом остается продуманное зимним ветром пространство, что также приводит к охлаждению пола и нижней части стен. Конечно, можно устроить многослойную теплоизоляцию цокольного этажа, но лучший вариант - закрыть щель между полом изолирующей конструкцией.Представьте, что дом оборудован водопроводом и канализацией. Тогда эти инженерные коммуникации пройдут через продуваемое пространство. Так утепление свайного фундамента также улучшит защиту ваших коммуникаций от промерзания и разрушения.

Согласитесь, что даже с эстетической точки зрения ваш дом будет выглядеть намного привлекательнее, если его подвал помимо утеплителя еще и красиво оформлен. Да и любой мусор больше не будет выноситься ветром на открытое пространство, мусор и остатки стройматериалов, которые обычно заполняют это пространство, не будут видны.

Необходим комплексный подход

Строители знают, что утепление любого фундамента означает также создание вокруг дома отмостки, утепленной снизу теплоизоляцией. Отмостка в виде узкой бетонной полосы вокруг дома предназначена для отвода атмосферной влаги из фундамента. До недавнего времени изоляция с нижней стороны была сложной задачей. Но с появлением на строительном рынке экструдированного пенополистирола проблема полностью исчезла - этот материал легко выдерживает многотонные нагрузки.

Теперь можно смело оформлять и утеплять периметр свайного поля, не опасаясь, что сезонное движение грунта сорвет внешнюю обшивку цоколя. Прогресса не будет, так как под слоем экструдированного пенополистирола земля не промерзает даже в сильные морозы. Это значит, что, соприкасаясь с устойчивым грунтом, мы теперь можем устроить любой защитный шарнир по всему периметру свайного поля, закрыв доступ холодному воздуху под землей. Доберемся с утеплителем и до бетонной плиты ростверка, лишив ее возможности накапливать холода, столь ненужного в доме ПМЖ.У вас есть хороший выбор технических решений по утеплению собственного загородного дома.

Рассмотрим на конкретном примере

Лучшим вариантом утепления дома на винтовых сваях с бетонным ростверком может стать создание трех плоскостей контура утеплителя. С внешней стороны цоколя монтируем слой утеплителя необходимой толщины. Мы используем экструдированный пенополистирол Пеноплекс - Фундамент. Этот материал выдержит статические и динамические нагрузки, не опасаясь атмосферной и грунтовой влаги, а показатели его термического сопротивления просто поражают.

Этот контур утепления подвала плотно совместим с горизонтальными плоскостями утеплителя ростверка и земли. Для ростверка возможны варианты в выборе утеплителя, но мы будем утеплять грунт плитами из экструдированного пенополистирола толщиной не менее 50 мм. Теперь на теплом основании можно залить наклонную отмостку по всему периметру дома. Однако можно просто выложить из тротуарной плитки ленту шириной 600-800 мм.

Обойдемся и без подполья

В некоторых случаях высота оголовков свайного поля оказывается настолько малой, что нет смысла устраивать подземное пространство.В этом случае можно сразу совместить создание бетонного ростверка с нижним утеплителем.

Делаем утрамбованную песчано-гравийную подушку, поверх которой выкладываем слой экструдированного пенополистирола. Он будет выполнять роль нижней поверхности опалубки. Теперь можно заливать ростверк из бетона, не забывая, что его также необходимо хорошенько утеплить по всему периметру. Таким образом, ваша фундаментная плита получила надежную изоляцию, и на ее основе можно возводить стены.

Плинтус возможен из кирпича

Возведение стены подвала из кирпича на мелком ленточном фундаменте сразу вызывает возражения у многих застройщиков.Действительно, в этом варианте есть определенная опасность. Если свайный фундамент надежно обеспечивает неподвижность постройки, то ленточный мелкозаглубленный фундамент под облицовку из кирпича такой устойчивости не обладает, и сезонное набухание грунта неминуемо приведет к его деформации. Выход из положения - обвязка основания под кирпич несъемными сваями. Для этого привариваем к ним швеллер по всему периметру, выставляя его ровно по горизонтальной линии.

Подбираем номер канала с учетом размера кирпича.После антикоррозийной обработки и гидроизоляционной облицовки он станет надежным основанием для кирпичной кладки. Но такой каркас, соединенный несъемными сваями, также может стать основой любого декоративного шарнира из плоского шифера, ДСП, сайдинга и других отделочных материалов, которые вы выберете по своему вкусу. Тогда ваш дом будет выглядеть солидно и привлекательно.

Изоляция жилого фундамента - InterNACHI®

Дома, которые строятся сегодня, более энергоэффективны, чем дома, построенные всего несколько лет назад, в первую очередь благодаря значительным улучшениям в строительных изделиях и технологиях, а также разработке высокопроизводительных систем отопления и охлаждения и других приборов.В InterNACHI мы уверены, что преимущества утепления фундамента часто упускаются из виду. Потери тепла из неизолированного кондиционированного подвала могут составлять до 50% от общих тепловых потерь дома в плотно закрытом и хорошо изолированном доме. Изоляция фундамента используется в основном для снижения затрат на отопление и практически не способствует снижению затрат на охлаждение. Помимо снижения затрат на отопление, изоляция фундамента повышает комфорт, снижает вероятность образования конденсата и соответствующего роста плесени, а также повышает удобство жизни в помещениях, находящихся ниже уровня земли.


Типы фундаментов

Типы фундаментов: цокольный этаж, плита на уровне грунта или подвал. Глубокие морозы и низкий уровень грунтовых вод часто делают подвал основным фундаментом. Тем не менее, строительство фундамента с перекрытием и подвалом является обычным явлением, а пристройки дома часто имеют фундаменты для подполья.

Полные подвалы

Подвалы можно изолировать как внутри, так и снаружи.Для внутренней изоляции можно использовать обычный каркас 2x4 с войлоком или изоляцию методом мокрого напыления. Если покрытие из пароизоляции на изоляции войлока не является огнестойким, оно должно быть покрыто гипсокартоном. Жесткая пена также используется для внутренних помещений подвала. Полосы на меху используются для удержания пенопласта на месте. Также можно использовать изоляционные плиты из экструдированного или вспененного полистирола или полиизоцианурата. Нормы пожарной безопасности требуют, чтобы большинство изоляционных пенопластов было покрыто гипсокартоном.

Для внешней изоляции фундамента используется экструдированный или пенополистирол непосредственно на внешней стороне стен подвала.Изоляция, открытая выше уровня, должна быть закрыта, чтобы защитить ее от физического насилия и разрушительного воздействия солнца. Типичные материалы покрытия включают рулонный металл, соответствующий сайдингу, цементную плиту, прикрепленную к плите подоконника, или нанесение отделки, напоминающей штукатурку.

Третий вариант - использовать систему фундамента из пенопласта. Формы фундамента из полистирола устанавливаются на обычные опоры, как при строительстве стены из Lego®. Бетон укладывается в формы, где он застывает, образуя как структурные, так и тепловые компоненты стены подвала.Наружная пена, либо пенопласт, размещенный на внешней стороне обычного фундамента, либо стеновая система в форме пены, может обеспечить скрытый входной путь для подземных термитов. Термиты могут проходить сквозь многие пенопласты и за ними. Если используется внешняя изоляция из пенопласта, необходимо использовать сплошной металлический щит от термитов между верхней частью фундамента и подоконной пластиной, чтобы вытолкнуть термитов из пенопласта в поле зрения. Даже в этом случае лечение обычными термитицидами, чтобы остановить заражение, может быть затруднено.Гидроизоляция фундамента, дренаж площадки и фундамента, а также обработка термитов для утепленных и неизолированных подвалов аналогичны. Однако, если будет использоваться внешняя изоляция из пенопласта, используйте гидроизоляционные материалы, совместимые с пеной.

Подвальные помещения
Во многих отношениях стены подвала - это всего лишь короткие стены подвала. Могут использоваться внешние пенопластовые и пенопластовые изоляционные системы. Однако изоляция стен внутреннего пространства для подвешивания обычно выполняется либо пенопластом, либо драпированной изоляцией. Если используется пенопласт, он простирается от верха фундамента до верха фундамента.Полость, образованная балкой по краю, должна быть заполнена войлоком из стекловолокна или вспененным материалом. Большинство норм пожарной безопасности допускают, что до 2 дюймов полистирола выставлено на внутренней части подполья, прежде чем потребуется покрытие.

Если рабочие места изолированы стекловолокном или войлоком из минеральной ваты, эти войлоки обычно прикрепляются к пластине порога и накидываются на пол. Батарейки шириной четыре фута, заключенные в пластиковый чехол, хорошо работают при горизонтальной установке. Обычные войлоки шириной 16 или 24 дюйма оставляют пустоты между войлоками и не работают так же хорошо.

В некоторых юрисдикциях требуется вентилируемое рабочее пространство для контроля влажности. Требования к вентиляции значительно снижаются, если пол в коридоре покрыт пластиковой пленкой с перекрытием краев и заклеен лентой, чтобы уменьшить влажность пространства для ползания. При необходимости установите работающие вентиляционные отверстия, чтобы их можно было закрыть. Не забудьте заполнить пространство балки обода стекловолокном или вспененной пеной, чтобы завершить изоляционную обработку.

Пол над подвесным помещением также можно утеплить.Это поднимает тепловую оболочку от стен подползника до пола. Хотя этот метод имеет много преимуществ, трубопроводы должны быть защищены от замерзания, а каналы отопления и охлаждения также должны быть изолированы.

Плита на поверхности
Потери тепла максимальны на уровне внешней поверхности или рядом с ней. Для снижения затрат на отопление и уменьшения синдрома холодного пола, характерного для монолитного строительства, критически важна изоляция. Наружная изоляция пеной, как и внешняя изоляция подвала, работает хорошо.Изоляция должна проходить от верха плиты до верха фундамента. Пенопласт внутри фундамента также является обычным явлением. Необходимо предусмотреть термический разрыв, чтобы предотвратить термическое растекание плиты наружу. Установка гвоздезабивателя, обработанного давлением, или скошенной кромки плиты обеспечивает термический разрыв, но при этом позволяет крепить напольное покрытие. Климат, стоимость топлива, эффективность отопительного оборудования и тип фундамента помогают определить рентабельный уровень изоляции.

Экономия от утепленных фундаментов зависит от цены на топливо, производительности отопительного оборудования и климата.Стоимость полной изоляции фундамента подвала будет варьироваться, но строители сообщили о ценах от 800 до 1200 долларов. Если ипотека нового дома была увеличена на 1200 долларов, то увеличение жилищных выплат составило бы 106 долларов в год для 30-летней ссуды под 8%. Комбинированные расходы на отопление и ипотеку будут аналогичными, а дом станет более комфортным и обеспечит более здоровую внутреннюю среду.

Часто задаваемые вопросы

Если подвал еще не закончен, нужно ли утеплять его фундамент?

Да, если только верхний этаж не изолирован.Даже если он используется только для хранения и обогрева и охлаждения, подвал термически связан с остальной частью дома.

Является ли изоляция пола над подвалом или подпольем альтернативой изоляции фундамента?

Да, но имейте в виду, что трубы, воздуховоды и оборудование HVAC, расположенное в подвале, необходимо будет изолировать для защиты труб от замерзания. Иногда их можно сгруппировать на небольшом участке с изолированными стенами, в то время как пол над остальной частью подвала изолирован.

Не улучшает ли энергоэффективность внешняя изоляция?
Если в подвале используется пассивная солнечная конструкция со значительным количеством окон, выходящих на юг, будет полезна внешняя изоляция при условии, что стены подвергаются воздействию солнечной энергии. В типичном подвале экономия энергии незначительна.

Следует ли иметь внутри фундаментных стен пароизоляцию?
Если используется внутренняя изоляция, да. Бетону необходимо дать высохнуть, но влажный воздух подвала, типичный для лета Среднего Запада, не должен достигать прохладной стены, где он может конденсироваться.Изоляция из войлока, специально разработанная для внутренней части фундаментных стен, имеет перфорированную полимерную облицовку, которая предотвращает циркуляцию воздуха через войлок, но позволяет водяному пару от стены выходить.

Увеличит ли изоляция фундамента риск проникновения термитов?
Изоляция фундамента не увеличивает риск проникновения в термин. Если в почве обитают термиты, а в здании используется древесина, существует риск заражения. Наружная изоляция может снизить вероятность раннего обнаружения и препятствовать лечению при обнаружении.

При осмотре фундамента на предмет термитов стоит ли оставлять открытую полосу или небольшую территорию, на которой не используется изоляция фундамента?
В некоторых южных штатах с высокой частотой заражения термитами, включая Флориду, Северную и Южную Каролину, Джорджию, Алабаму, Миссисипи, Луизиану, восточный Техас, южную и центральную Калифорнию, Джорджию, Теннесси и Гавайи, изоляция из жесткого пенопласта не применяется. допускается соприкосновение с почвой. В других областях требуется 6-дюймовый зазор между верхней частью теплоизоляции фундамента и любым деревянным каркасом для визуального осмотра термитов.Инспектор InterNACHI может быть нанят для проведения необходимых проверок на вредителей. Будет ли гидроизоляция подвергать химическому воздействию изоляционные материалы наружного фундамента?
В может случиться. Всегда следуйте инструкциям производителя изоляции по влагозащите.

А как насчет гидроизоляции? Код
часто требует гидроизоляции вместо гидроизоляции, если стена примыкает к жилому пространству. Производители некоторых изделий из пенопласта предлагают конкретные рекомендации по гидроизоляции своих пенопластов.

Как долго прослужит наружная изоляция фундамента?
Правильно установленная изоляция фундамента должна служить столько же, сколько и изоляция, установленная где-либо еще в здании.

Следует ли защищать пенопластовую изоляцию выше уровня земли?
Пена выше уровня земли должна быть защищена как от солнца, так и от физических повреждений. Ультрафиолет разрушает и разрушает большинство пен. Кроме того, повреждение газонокосилкой, мячами и другим случайным контактом может ухудшить внешний вид и характеристики пены.Обычные материалы, используемые для защиты пены выше класса, включают двух- или трехслойную отделку штукатуркой, эластомерную или цементную отделку, наносимую кистью, вертикальный виниловый сайдинг, цементную плиту, алюминиевый рулонный материал и панели из стекловолокна.

Увеличит ли изоляция фундамента риск проблем с радоном?
Попадание радона в дом происходит через трещины и другие отверстия ниже уровня земли. Использование изоляции фундамента должно свести к минимуму термические нагрузки на фундамент и помочь свести к минимуму растрескивание, тем самым уменьшив проникновение радона.

Следует ли вентилировать рабочие места?
Кодекс CABO для одной и двух семей требует 1 квадратный фут вентиляции подпольного пространства на каждые 150 квадратных футов площади пола. При установке пароизоляции можно использовать рабочие форсунки, составляющие 1/10 от размера. Теплый и влажный летний воздух может конденсироваться на прохладной земле, даже если он покрыт поли-паровым замедлителем диффузии паров, что увеличивает риск проблем с влажностью в пространстве для ползания. Предпочтительнее установить пароизоляцию и закрыть рабочие форточки.Если в соответствии с местными правилами требуется вентиляция пространства для ползания, предпочтительнее изолировать пол и установить пароизоляцию.

Требуется ли противопожарная защита для установленных внутри изоляционных пенопластов?
Для всех пенопластов требуется тепловая защита, равная ½ дюйма гипсокартона при установке внутри здания, в том числе в подвесном пространстве. Единственным исключением является полиизоцианурат Celotex Thermax®, который может быть установлен без теплового барьера, если это одобрено местным должностным лицом строительных норм. Системы изоляционных бетонных опалубок (ICF) дешевле, чем изолированные бетонные стены, залитые на месте?
ICF могут быть конкурентоспособными, но затраты зависят от проекта. Пена, используемая в этих системах, должна решать те же проблемы, что и для пенопласта, изложенные выше.

Таким образом, если вы потратите время на планирование лучшей системы изоляции для вашего нового дома, а также проведите инвентаризацию изоляции, которая в настоящее время установлена ​​в вашем доме, в долгосрочной перспективе можно добиться экономии энергии.


Еще подобные статьи об осмотре

grillage% 20foundation - определение английского языка, грамматика, произношение, синонимы и примеры

Восходящая сила может вызвать уменьшение нагрузки на элементы верхнего строения и ростверка , возникающие во время разгрузки и транспортировки верхнего строения.

патенты-wipo

Путем сравнения результатов предложенного метода с результатами, полученными при анализе ростверка , показано, что точность предложенного метода равна точности метода ростверка , который уже был признан многими исследователями пригодным для анализ слабых на сдвиг мостов.

Гига-френ

Заполненный полистиролом ростверк также может быть адаптирован с помощью носа, кормы и борта соответствующей конструкции вместе с добавлением подвесного мотора для аварийного использования в качестве парома.

патенты-wipo

Заполнение полистиролом позволит использовать ростверковую конструкцию непосредственно на озерах и болотах в качестве фундамента для плавучих взлетно-посадочных полос либо для гражданских легких самолетов, либо для использования в чрезвычайных ситуациях в военных целях, либо для строительства понтонных мостов.

патенты-wipo

Результаты предлагаемого метода находятся в отличном согласии с результатами хорошо испытанного метода аналогии с ростверком .

Гига-френ

Анализ многолучевых мостовых настилов серьезно осложняется эффектом перекоса.Обычные методы используют ростверков, решений, которые имеют врожденные трудности.

Гига-френ

Используя анализ ростверка , было исследовано влияние различных форм ребер жесткости на продольный изгибающий момент и вертикальный прогиб в середине пролета.

Гига-френ

Стальной утепленный ростверк

патенты-wipo

В качестве опорных элементов удобно использовать шары, которые выступают за пределы плоскости ростверка (5) вверху и внизу.

патенты-wipo

Вставной элемент (4) в соответствии с настоящим изобретением удобно изготавливать из пластика в соответствии с процессом литья под давлением; он состоит из балки , ростверка (5) и опор (6), объединенных в растр.

патенты-wipo

Продольно расположенные листы гофрированной стали (1) соединены под прямым углом с расположенными в поперечном направлении листами гофрированной стали (2) с помощью заклепок или винтов (3), создавая таким образом структуру, подобную ростверку .

патенты-wipo

Опорный ростверк , закрепленный болтами под балками с анкерными анкерами, несет столы опалубки, которые вводятся с обеих сторон.

Обычное сканирование

Необязательно, ростверк ребер жесткости и стрингеров может быть расположен на пластинчатой ​​крышке, а дополнительные просеиватели могут быть расположены на рамной конструкции кольца плоской балки и / или конструкции каркаса внутренней фермы.

патенты-wipo

Эти ворота могли закрываться подъемным мостом или прочным железным опусканием ростверка .

Обычное сканирование

Несущая конструкция катушки, а также принцип и способ, которым катушка опирается на стойки, позволяют предотвратить осевое и боковое смещение трубопровода и позволяют передавать нагрузку, создаваемую катушкой, на . ростверк фундамент опоры на кронштейнах с электроизоляцией, с регулируемыми стойками и свайным фундаментом.

патенты-wipo

Используя эти процедуры, показано, что расстояние между балками ростверка в концептуальных ростверках , используемых для анализа, не влияет на результаты в такой степени, как обычно считается.

Гига-френ

• мобилизация грузовой баржи на завод; установка опоры ростверка , выгрузка и морское крепление сборных элементов; буксировка грузовой баржи и сборных конструкций к месту установки; подъем и установка компонента; буксировка грузовой баржи на очистную площадку / порт приписки; и демобилизация буксира и грузовой баржи.

Гига-френ

Загибающиеся вверх части (15) двух поперечин (13) расположены по диагонали. Крючки (7) передней решетки (3) и задней решетки (4) прижаты к загибающимся вверх частям ( 15) для достижения самоблокирующейся фиксации. Верхний край трапециевидной опоры (12) зажимает нижний край квадратной рамы (11), при этом верхний край и нижний край фиксируются сваркой.

патенты-wipo

Ключевые слова: автомобильные мосты, перекос, анализ передаточной матрицы, моделирование ростверка , многолучевые перекрытия, однопролетные, сравнительные решения.

Гига-френ

Идеализация моста ростверком не аксиома и не без подводных камней.

Гига-френ

Змеевик выполнен в виде трубы, имеющей внешний кожух и слой теплоизоляции; труба имеет внутреннюю трубчатую оболочку, прикрепленную к ее центральной части; продольные ребра жестко прикреплены к корпусу, что позволяет закрепить катушку на стойках; стойки крепятся к фундаменту ростверка с помощью опорных фланцев.

патенты-wipo

grillage du masque семинар

Гига-френ

Обнаруженные в настоящее время руины представляют собой руины большого каменного амфитеатра, аналогичного тем, что были найдены в континентальной Европе, и хотя долгое время считалось, что на этом месте существовал деревянный амфитеатр меньшего размера, раскопки с 1999 года показали, что деревянный ростверк является самым древним из них. основание сидения.

WikiMatrix

Заполненный полистиролом ростверк также может использоваться для строительства понтонных причалов.

патенты-wipo

Мосты обычно идеальны для анализа динамических нагрузок либо в виде ростверков , либо в виде ортотропных пластин.

Гига-френ

Фундамент ростверк и его основные характеристики

Фундамент ростверк с металлическим каркасом, его преимущества и основные характеристики, советы по монтажу.

Что такое ростверк? Это определение можно было слышать и раньше из-за его широкой популярности в дачной строительной жизни. Фундамент ростверк - это разновидность свайного фундамента, для которого характерно наличие железобетонных фундаментных балок или ростверка. Этот плотный фундамент укладывается на сваи фундамента и располагается на высоте 6-8 дюймов над землей.

Особенности фундамента ростверка

Ростверк соединяет весь фундамент в единую конструкцию и тем самым способствует равномерному распределению веса дома и всех свай. Чаще всего этот фундамент устраивают в виде монолитной железобетонной конструкции.Прочность ему обеспечивает металлический каркас (фундамент стальной ростверк).

Виды фундаментов ростверков

Конструкции фундаментов ростверков делятся на разные типы по типу используемых свай:

  • винтовые сваи,
  • сборные напильники,
  • сваи подвесные
  • буронабивных свай.

Достоинства и недостатки ростверка

Достоинства ростверка:

  • требует меньше времени и материалов на установку;
  • уменьшает тепловыделение дома с помощью фундамента, так как не засыпается мерзлым грунтом;
  • снижает уровень вибрации дома (очень актуально, если дом построен рядом с магистралями).

Недостатки ростверка :

  • необходимость устройства свай на достаточно большой глубине;
  • Пространство под ростверком необходимо залить и утеплить.

Целесообразность ростверка в фундаменте

Фундамент данного типа целесообразно возводить для зданий из легких строительных материалов (брус, бетонные блоки, бетон и др.) На хрупких грунтах. Другими словами, ростверк следует выбирать в том случае, если:

  • есть желание сэкономить до 30% на возведении фундамента;
  • характеристики грунтов и условия их залегания на данной территории (высокий уровень грунтовых вод, пучинистые грунты, большая глубина промерзания) не позволяют строить фундамент другого типа;
  • : нагрузка на будущий дом будет относительно небольшой.

Советы и рекомендации по установке

  1. Сваи

По периметру будущего фундамента дома пробурены колодцы под сваи. Глубина таких колодцев должна быть на 2 фута больше, чем глубина обычного промерзания почвы в данном регионе. Глубина и диаметр отверстий для свай рассчитываются в зависимости от характеристик грунта и чаще всего их глубина находится в пределах 4 дюймов, а диаметр составляет около 8 дюймов.

Высота рамы должна быть такой, чтобы верхние концы задвижки выводились над затопленными сваями для соединения с рамой будущего ростверка. Это необходимо для надежного соединения ростверка и свай. Элементы каркаса связаны между собой мягкой стальной проволокой. После монтажа сваи заливаются бетоном. Бетон предварительно готовят в бетономешалке с использованием кварцевого песка и гравия. После заливки сваи оставляют на месяц для окончательного схватывания бетона и приобретения достаточной прочности.

  1. Grillage

Ростверк может быть выполнен из сборных железобетонных элементов или в виде монолитной ленты. Второй вариант предпочтительнее, так как цельный монолитный ростверк намного надежнее.

Для изготовления монолитного железобетонного ростверка сначала необходимо изготовить и установить опалубку. Он может быть выполнен из обрезных досок в виде прямоугольных желобов и должен быть установлен так, чтобы между нижней частью будущего ростверка и землей получился зазор около 6-8 дюймов.Высота его обычно составляет около 1 фута, а ширина должна быть равна минимальной толщине стены будущего дома.

Внутри кожуха следует установить каркас соединений арматуры с помощью вязальной проволоки. Такие каркасы могут быть выполнены в виде одного или двух рядов клапанов, соединенных перекрещенными стержнями, или в виде сеток для укладки, в которых два ряда соединяются посредством специально изогнутых зажимов. Нижнее количество фитингов необходимо разместить на опоре высотой около 25–3 мм, чтобы обеспечить полное погружение в бетон при заливке.Минимальное расстояние от каркаса до боковых стен опалубки должно быть таким же. Арматура соединяется такой же вязальной проволокой с выпусками арматурных свай. С помощью бетономешалки приготовьте необходимое количество бетона и в непрерывном цикле заливайте его в опалубку. В процессе заливки бетона необходимо внимательно следить за его плотной укладкой, чтобы не образовались незаполненные пустоты. Для лучшей усадки бетона можно использовать вибратор или обычную штыковую лопату.

После полного заполнения ростверка поверхность фундамента выравнивается и оставляется до полного высыхания бетона. При очень жаркой и очень солнечной погоде поверхность ростверка необходимо периодически увлажнять. После высыхания бетона опалубку можно снимать. Теперь ваш фундамент ростверк готов.

Надеемся, эта статья помогла вам получить необходимую информацию о фундаменте ростверка.

Рекомендовать:

Основные виды фундаментов для домов, их особенности и недостатки.

Типы свайных оснований в строительстве.

резервуаров утепленные балки ростверка-16м3 din 1.5415 эквивалент

Продажа бывших в употреблении изоляционных материалов - Покупка перепрофилирована

Получите утепленные кровельные брусчатки с большой скидкой при покупке из нашего бывшего в употреблении инвентаря. Для коммерческой системы мембранной кровли эти брусчатки могут обеспечить ваше здание ценной теплоизоляцией. Брусчатка также обеспечивает защиту от пешеходного движения и неблагоприятных погодных условий.ИСПОЛЬЗУЕМЫЕ Сумки IBC на 275 галлонов / 300 галлонов Сумки IBC представляют собой большие емкости. Они обычно используются для хранения и транспортировки жидкостей или других сыпучих материалов. Некоторые из этих емкостей предназначены для пищевых продуктов или перевозят пищевые продукты, в то время как другие могут содержать химические вещества. Стальной стержень снаружи, предназначенный для защиты внутренней пластиковой камеры. Размер и жесткость конструкции этих цистерн с клетками делают их идеальными для повторного использования. жидкости или другие сыпучие материалы.Некоторые из этих контейнеров предназначены для пищевых продуктов или содержат продукты питания, в то время как другие могут содержать химические вещества. Они имеют внешний стержень из оцинкованной стали, предназначенный для защиты внутреннего пластикового пузыря. Размер и жесткость конструкции этих резервуаров с клетками делают их идеальными для использования. перепрофилирование.

US3135097A - Изолированный фундамент - Google Patents

US3135097A US45444A US4544460A US3135097A US 3135097 A US3135097 A US 3135097A US 45444 A US45444 A US 45444A US 4544460 A US4544460 A US 4544460A US 3135097 A Ключевые слова арт. 07-26 Правовой статус (Правовой статус является предположением, а не юридическим заключением.Типы изоляции - Home DepotTip Большинство домов утеплены на чердаках и любых этажах, расположенных над недостроенными подвалами или подвальными помещениями. Наиболее эффективными местами для добавления теплоизоляции в старые дома являются внешние стены, чердаки, подвалы и подвалы. Значения R варьируются в зависимости от типа, толщины и плотности используемого материала. Изоляция с более высоким R Системные решения для систем трубопроводов с криогенной жидкостью изолирующие трубопроводные системы изготавливаются на производственном предприятии, сертифицированном по стандарту ISO 9001. Это сложное предприятие производит совместное производство с нашим резервуарным продуктом. линии, что дает нам ресурсы и гибкость для адаптации наших производственных мощностей по производству труб к требованиям рынка.Это позволяет нам сокращать время выполнения заказа и затраты при сохранении

Программное обеспечение для проектирования конструкций - Engineering International

Расчет несущей стены изолированной бетонной опалубки (ICF) на основе ACI 318-19 2018 IBC 44 Перемычка для ICF Конструкция изолированной бетонной опалубки (ICF) на основе ACI 318-19 2018 IBC 45 Проектирование косынки к стене для соединения со стеной на AISC 360-16 ACI 318-19 Фонд стального ростверка - LinkedIn SlideShareOct 15,2017 изолированные балки ростверка резервуаров # 0183; ВВЕДЕНИЕ Фундамент ростверка - это особый тип изолированной опоры, обычно предусмотренный для сильно нагруженных стальных стоек.Это тип неглубокого фундамента. Он используется в местах, где безопасная несущая способность почвы очень низка. Его название определяет его функцию и структуру, поскольку он состоит из стальных балок, структурно известных как стальные решетки. для поддержки стального ростверка - это метод фундамента, который часто используется для поддержки башен, порталов, знаков, мачт электрификации воздушных линий (OLE) и аналогичных конструкций. Стальной ростверк размещается на нескольких винтовых сваях - обычно от четырех до восьми в зависимости от вышележащих состав.

Сопутствующие запросы для изотермических балок ростверков резервуаров

конструкция балки стального ростверка определение балки стального ростверкаНекоторые результаты удалены в соответствии с уведомлением о требованиях местного законодательства.Для получения дополнительной информации см. Здесь.Предыдущая123456СледующаяСистемные решения для криогенных жидкостей Изолированные трубопроводные системы изготавливаются на производственном предприятии, сертифицированном по ISO 9001. сложное производство совместно с нашими производственными линиями резервуаров дает нам ресурсы и гибкость для адаптации наших производственных мощностей по производству труб к требованиям рынка.Это позволяет нам сократить время выполнения заказа и сократить расходы при одновременном поддержании Связанные поиски изотермических балок ростверков стальных конструкций балок ростверков определение бревен ростверков из стали стальной фундамент ростверкаНекоторые результаты удалены в ответ на уведомление о требованиях местного законодательства.Для получения дополнительной информации см. Здесь. Крепление поддерживаемого резервуара на балке ростверка Крепление U-болтом для поддерживаемого резервуара на балке ростверка Крепление U-образным болтом резервуара с опорой на балке ростверка Modeo (Механический) (OP) 12 ноя 18 09:13.Привет, я работаю над резервуаром для серной кислоты, спроектированным по API 650. Из расчета, резервуары требуют анкеровки, и клиент запрашивает поддержку балки ростверка в качестве метода обнаружения утечек. Foundation Некоторые результаты были удалены в связи с требованием местного законодательства. Для получения дополнительной информации см. здесь.

Продукция для подвешивания труб и опор Технология трубопроводов

Крепление для балки - это тип кованого или сборного зажима, который используется для крепления стержневых подвесов к балкам путем зажима на нагрузочном фланце.Применяется для подвешивания легких нагрузок от стандартных двутавров и широкополочных балок. Они рекомендуются для подвешивания неизолированных стационарных трубопроводов. Просмотр информации о продукте. Аппаратное обеспечение. Подвески и опоры для труб. силовой фланец. Используется для подвески легких грузов на стандартных двутавровых балках и широкополочных балках. Они рекомендуются для подвешивания неизолированных стационарных трубопроводов.Просмотр информации о продукте.Аппаратное обеспечение.Kingzip Walkway Systems Kingspan MEA India В едином уникальном пакете мы охватываем характеристики ваших теплоизоляционных панелей и вспомогательных продуктов в следующих областях. Эффективность покрытия - до 40 лет; Огнестойкость - до 25 лет; Тепловые характеристики - до 25 лет; Конструктивная эффективность - до 25 лет; Акустические характеристики -

Kingzip Walkway Systems Kingspan MEA Индия

В едином уникальном пакете мы покрываем характеристики ваших теплоизоляционных панелей и сопутствующих товаров в следующих областях. Характеристики покрытия - до 40 лет; Огнестойкость - до 25 лет; Тепловые характеристики - до 25 лет; Конструктивная эффективность - до 25 лет; Акустические характеристики - Изоляционные бетонные опалубки (ICF) Монтаж изоляционных бетонных опалубочных систем аналогичен возведению кирпичной кладки.Строители обычно начинают с углов и кладут слой за слоем для создания стены. Некоторые блоки, особенно те, которые образуют вафельный или столбчатый бетонный профиль стены, должны быть изолирующими бетонными формами (ICF). Строители обычно начинают с углов и кладут слой за слоем для наращивания стены. Некоторые блоки, особенно те, которые образуют вафельный или столбчатый бетонный профиль стены, должны быть

Изображения изолированной балки ростверка резервуаров

изображенийДИЗАЙН ФУНДАМЕНТА СТАЛЬНОЙ РЕШЕТКИ ДЛЯ AN1.2 ФУНДАМЕНТ РЕШЕТКИ Фундамент ростверк - наиболее экономичный фундамент при передаче больших нагрузок от колонн на грунт с низкой несущей способностью. Тип фундамента, часто используемый в основании колонны. Он состоит из одного, двух или более ярусов стальных балок. Существенным элементом дизайна бревенчатой ​​хижины является необработанный, незавершенный вид, о чем свидетельствует видимость бревен, составляющих стены хижины. также означает, что во многих случаях потолка нет.Вместо этого балки и стропила, поддерживающие крышу, полностью находятся в теплопотери от резервуаров, заполненных маслом - Engineering ToolBoxExample - Тепловые потери из открытого изолированного масляного резервуара. Общие тепловые потери от изолированного резервуара с открытой поверхностью 1000 м 2, заполненного нагретым маслом. при 38 o C, температуре окружающей среды 0 o C и скорости теплопередачи 2,27 Вт / м 2 o C - можно рассчитать как Q = (2,27 Вт / (м 2 o C)) (1000 м 2) ((38 o C) - (0 o C)) = 86260 Вт = 86,3 кВт

Тепловые потери и изоляция - Engineering ToolBox

Диаграммы тепловых потерь (Вт / фут) для изолированных труб - от 1/2 до 6 дюймов - толщина изоляции 0.5 - 4 дюйма - разница температур 50 - 350 градусов F. Изоляционные материалы - Температурные диапазоны. Температурные пределы для некоторых обычно используемых изоляционных материалов. Тепловые потери масляных резервуаров. , Inc.REV0Танки, бункеры, бункеры; Ремонт оборудования; Настройка горелки и снижение расхода топлива; Используйте навигацию слева, чтобы увидеть некоторые из наших текущих продуктов, услуг, прошлых проектов или тип RD, который мы можем предоставить. Мы находимся в Магне, штат Юта, недалеко от межштатной автомагистрали 80, с видом на Большое Соленое озеро.Фундамент ростверка - стальной деревянный ростверк Балки ростверка каждого яруса удерживаются распорными стержнями диаметром 20 мм с разделителями труб диаметром 25 мм. Балки расположены таким образом, чтобы обеспечить возможность укладки и уплотнения бетона между ними. Наиболее подходящим считается минимальный зазор 8 см. В любом случае расстояние между полками балок должно быть

Фундамент ростверк - Типы, устройство, устройство - Гражданский

Фундамент стального ростверка состоит из стальных соединений или балок, которые могут быть одно- или двухъярусными.Его название определяет его функцию и структуру, поскольку он состоит из стальных балок, структурно известных как рулонные стальные балки. Минимальное покрытие в 10 см сохраняется на внешних сторонах внешних балок, а также над верхними полками верхнего яруса. Фундамент с решетчатым ограждением - Типы - Дерево - Сталь (С ФОТОГРАФИКАМИ) 22 мая 2015 г. Изоляционные балки ростверка резервуаров # 0183; Фундамент с ростверком - это тип фундамента, который часто используется в основании колонны. Он состоит из одного, двух или более ярусов. стальных балок, наложенных на слой бетона, при этом смежные ярусы расположены под прямым углом друг к другу, а все ярусы заключены в бетон.Фундамент ростверка - Стальная конструкция 20 июня 2015 г. изолированные балки ростверка резервуаров # 0183; Типы фундамента ростверка 1. Стальной фундамент ростверка. Фундамент стального ростверка представляет собой конструкцию из стальных балок, структурно известных как рулонные стальные балки (RSJ), состоящие из двух или более ярусов. .2.Фундамент из бревенчатых решеток. Бревенчатый ростверк предназначен для деревянных колонн или каменных стен с высокой нагрузкой. Изображения решетчатых фундаментов.

Фундамент ростверка - стальная конструкция

20.06.2015 Балки ростверков утепленных резервуаров №0183; Типы фундаментов ростверков 1.Фундамент из стального ростверка. Фундамент из стального ростверка представляет собой конструкцию из стальных балок, структурно известных как рулонные стальные балки (RSJ), состоящие из двух или более ярусов. Изображения фундамента ростверка. Сечение ростверка и ростверк - обзор Темы ScienceDirect Определите прогибы, крутящие моменты и изгибающие моменты для равномерно разнесенного ростверка с простой опорой, показанного на рисунке 9.4. Этот ростверк такой же, как использованный в качестве примера в [60] .Он подвергался действию направленного вверх равномерного давления 6,895 кН / м 2, и предполагалось, что это эквивалентно равномерно распределенным нагрузкам 2,79 кН / м в обоих направлениях xo и yo. АНАЛИЗ КОМПОЗИЦИОННОЙ ПЛИТЫ НА БАРАХ 8, №2, 2007 1 АНАЛИЗ РЕШЕТКИ КОМПОЗИЦИОННОЙ БЕТОННОЙ ПЛИТЫ НА СТАЛЬНЫХ БАЛКАХ С ЧАСТИЧНЫМ ВЗАИМОДЕЙСТВИЕМ Профессор доктор Хусейн М. Хусаин1, доктор Али Н. Аттия3 и Дженан Ниама

АНАЛИЗ РЕШЕТКИ КОМПОЗИЦИОННОЙ ПЛИТЫ НА БАЛКАХ

Al Kufa Journal, Vol.8, No. 2, 2007 1 АНАЛИЗ РЕШЕТКИ КОМПОЗИТНОЙ БЕТОННОЙ ПЛИТЫ НА СТАЛЬНЫХ БАЛКАХ С ЧАСТИЧНЫМ ВЗАИМОДЕЙСТВИЕМ Проф.Д-р Хусейн М. Хусейн1, д-р Али Н. Аттия3 и Дженан Ниама Решения фонда для нового резервуара завершены с использованием кольцевых балок Все резервуары построены на неглубоком фундаменте Элементы фундамента построены так, чтобы опираться непосредственно на грунтовую смесь / или уплотненную насыпь, несущую на грунтовую смесь Нет разгрузки Требуется платформа .31 После работы и после того, как резервуар будет построен, Пожарное строительство Флэшкарты QuizletGrillage. Балка размером 1 дюйм на 4 дюйма, охватывающая 6 футов, может нести _____ фунтов. 533.Q обычно выражается в терминах а) в планке и балочной конструкции, для их размещения используются более тяжелые балки перекрытий. Графики проектных таблиц

- PCI

Следующие разделы из Руководства по проектированию PCI включают кривые взаимодействия, таблицы нагрузок и свойства сечений для различных компонентов сборного железобетона.Вы можете получить доступ к таблицам из предыдущих выпусков справочника, а также к текущему выпуску. Дополнительные пояснения по использованию этих таблиц см. В соответствующих выпусках справочника. с большим бестарным хранилищем и мобильным дозатором DEF. Наши портативные упаковки DEF легко транспортируются для заправки в магазине, в полевых условиях и в дороге. EPA должно соответствовать требованиям Закона о чистом воздухе.Покрывала для полимеризации бетона - Изоляционные брезенты Брезенты Изоляционные одеяла для полимеризации бетона Покупайте наш надежный выбор одеял для полимеризации бетона. Используя самую прочную тканую полиэтиленовую ткань для правильной изоляции и увеличенного срока службы, мы производим в США одеяла для полимеризации бетона с гибкой пеной, которая обеспечивает максимально возможный R- ценить.

COVER-TECH Изолированный брезент, подмости для отверждаемых одеял

COVER-TECH Inc. Изолированные брезент и отверждающие одеяла имеют много преимуществ по сравнению с конкурентами.Используются только лучшие армированные брезентовые покрытия. Доступно несколько нестандартных значений R, возможна доставка по всему миру! Гарантированно низкие цены! Заводские изолированные тенты и заякоренные резервуары API 650 U, поддерживаемые балкой Grillage Балка API 650 U, заякоренные резервуары Grillage Beam API 650 U, поддерживаемые балкой Grillage Beam Modeo (механический) (OP) 9 ноября 18 10:03 Привет, я работа с резервуаром для серной кислоты, разработанным по API 650. Исходя из расчета, резервуары требуют крепления, и клиент просит предоставить опору ростверка в качестве метода обнаружения утечек.(PDF) АНАЛИЗ РЕШЕТКИ КОМПОЗИЦИОННЫХ БЕТОННЫХ ПЛИТ Предполагается, что сетка ростверка совпадает с осевыми линиями основных стальных балок. Предполагается, что бетонная плита и стальные балки ведут себя в модели

.

DOE Фундаменты зданий Раздел 2-1 Изоляция

РАСПОЛОЖЕНИЕ ИЗОЛЯЦИИ

Рисунок 2-5. Возможные места для утепления подвала

Ключевым вопросом при проектировании фундамента является размещение изоляции на внутренней или внешней поверхности стены подвала (рис. 2-5).С точки зрения энергопотребления, нет существенной разницы между одинаковым количеством полной изоляции стены, нанесенной на внешнюю поверхность, и на внутреннюю часть бетонной или кирпичной стены. Однако стоимость установки, простота применения, внешний вид и различные технические аспекты могут быть совершенно разными. Индивидуальные дизайнерские решения, а также местные затраты и практика определяют лучший подход для каждого проекта.

Жесткая изоляция, размещенная на внешней поверхности бетонной или каменной стены подвала, имеет некоторые преимущества по сравнению с внутренним размещением в том, что она (1) может обеспечивать непрерывную изоляцию без тепловых мостов, (2) защищает и поддерживает гидроизоляцию и конструкцию стены при умеренных температурах. , (3) сводит к минимуму проблемы конденсации влаги, и (4) не уменьшает внутреннюю площадь пола подвала (рис. 2-6).Если внешняя изоляция расширяется, чтобы покрыть обод, а ее коэффициент сопротивления R достаточно высок, балки и подоконники можно оставить открытыми для осмотра изнутри на предмет термитов и гниения. С другой стороны, внешняя изоляция на стене может обеспечить путь термитам, если с ней не обращаться должным образом, и может помешать осмотру стены снаружи. Изоляция, выходящая за пределы допустимого уровня, должна быть защищена покрытием для предотвращения физического повреждения и деградации. К таким покрытиям относятся фиброцементные плиты, обрезки (материал типа штукатурки), обработанная фанера или мембранный материал (Baechler et al.2005). Наружная изоляция помещает фундаментную стену в тепловую оболочку. Это означает, что зимой стена будет теплее, а влага не будет высыхать внутри. Из-за этого непроницаемые материалы, такие как масляная краска, полиэтилен или виниловые обои, не должны использоваться в качестве внутренней отделки.

Рисунок 2-6. Подвал с внешней изоляцией XPS или EPS

Изоляция наружных стен должна быть одобрена для использования ниже уровня земли. Обычно используются три продукта ниже сорта: экструдированный полистирол, пенополистирол и жесткие панели из минерального волокна.(Baechler et al. 2005). Экструдированный полистирол (номинальное сопротивление R-5 на дюйм) является обычным выбором. Пенополистирол (номинал R-4 на дюйм) дешевле, но имеет более низкие изоляционные свойства. Пены низкого качества могут подвергаться риску накопления влаги при определенных условиях. Экспериментальные данные показывают, что это накопление влаги может снизить эффективное значение R на 35% -44%. Исследования, проведенные в Национальных лабораториях Ок-Ридж, изучали содержание влаги и термическое сопротивление пенопластовой изоляции, находящейся ниже уровня земли в течение пятнадцати лет; влага может продолжать накапливаться и ухудшать тепловые характеристики после пятнадцатилетнего периода исследования.Это возможное снижение следует учитывать при выборе количества и типа используемой изоляции (Kehrer, et al., 2012, Crandell 2010).

Жесткие панели из стекловолокна и жесткой минеральной ваты (R-4 на дюйм) не изолируют так же хорошо, как экструдированный полистирол, но являются единственными изоляционными материалами, которые могут обеспечить дренажное пространство для фундаментных стен из-за их пористой структуры. Использование этих материалов в качестве дренажного пространства работает только при наличии эффективных дренажных систем по периметру фундамента.

К сожалению, утеплить снаружи сложнее и дороже, чем утеплить фундамент изнутри; это особенно верно при модернизации.По этой причине чаще всего используется внутренняя изоляция. Однако фактические затраты могут быть выше, если требуется законченная прочная поверхность. Кроме того, пенопластовые изоляционные материалы потребуют огнестойкого слоя для соответствия нормам. Экономия энергии может быть уменьшена с некоторыми системами и деталями из-за тепловых мостов. Изоляция может быть размещена на внутренней стороне балки обода, но с большим риском проблем с конденсацией и меньшим доступом к деревянным балкам и подоконникам для осмотра термитов изнутри.Системы внутренней изоляции не рекомендуются для бетонных фундаментов без полностью заполненных заполнителей из-за повышенного риска накопления влаги внутри стены. Системы внутренней изоляции также не рекомендуются в подвалах, которые имеют риск проникновения влаги из-за неадекватного дренажа, плохой почвы, высокого уровня грунтовых вод или других факторов из-за ограниченной способности этих систем высыхать внутрь. Не следует использовать внутреннюю изоляцию, если нет положительного разрыва капилляров между верхней частью фундаментной стены и системой деревянного каркаса из-за возможности накопления влаги в материалах деревянного каркаса.

При использовании внутренней изоляции она должна соответствовать следующим требованиям (Baechler et al. 2005):

  • Внутренняя изоляция не должна применяться к бетонным стенам из кирпичной кладки ниже уровня земли, если только сердцевины блока не заполнены полностью.
  • Применение внутренней изоляции поверх стен, где присутствует влага, вероятно, увеличит содержание влаги в стене из-за того, что она более холодная, и из-за ограничения возможности высыхания внутри.
  • Стена подвала должна сохранять некоторую способность к сушке изнутри, если происходит намокание, поскольку нижняя часть стены не может высохнуть снаружи. Это означает, что внутренние пароизоляционные материалы или любые непроницаемые внутренние покрытия стен, такие как виниловые покрытия для стен или системы масляных / алкидных / эпоксидных красок, должны быть установлены , а не .
  • Стеновая система должна быть герметично закрыта, чтобы влагосодержащий подвальный воздух не попадал в холодную фундаментную стену из-за переноса воздуха и конденсации.
  • Материал, контактирующий с фундаментной стеной и бетонной плитой, должен быть влагоустойчивым. Необходимо использовать разрывы капилляров для предотвращения попадания влаги в материалы, чувствительные к влаге.

Рисунок 2-7. Подвал с внутренней полупроницаемой изоляцией XPS или EPS

Есть два хороших подхода к внутренней изоляции подвала: панели из жесткого пенопласта и аэрозольная пена. Системы жесткого пенопласта состоят из пенополистирольных панелей из вспененного или экструдированного пенополистирола, нанесенных на всю фундаментную стену, как показано на Рисунке 2-7 (BSC 2002).Нанесение распыляемой пены обычно включает распыление всей фундаментной стены и, как правило, краевой балки до соответствующей толщины. При желании к каркасной стене, возведенной внутри пенопласта, может быть добавлен дополнительный утеплитель из необлицованного войлока. Изоляционные материалы из пенопласта легко воспламеняются и должны быть защищены от возгорания. Если дополнительная изоляция не требуется, поверх пенопласта можно прикрепить деревянные планки обшивки, а к полосам обшивки можно прикрепить гипсокартон. Во всех низкосортных постройках рекомендуется использовать гипсокартон без бумажной облицовки, чтобы снизить риск повреждения, связанного с влажностью.Гипсокартон следует держать не менее чем на полдюйма выше пола подвала, чтобы избежать намокания (Baechler et al. 2005). Никакие замедлители образования пара, такие как полиэтилен, виниловые обои или краска на масляной основе, не должны использоваться где-либо в системе для обеспечения высыхания внутри.

Можно отказаться от использования гипсокартона в качестве барьера воспламенения. Это было сделано с использованием изоляционных панелей из полиизоцианурата, облицованных фольгой, некоторые из которых рассчитаны на использование в подвалах и подпольях в некоторых юрисдикциях.Однако обратите внимание, что неперфорированная фольговая облицовка полностью паронепроницаема, и через нее будет происходить очень незначительное высыхание. Многие юрисдикции также разрешают пенополиуритан высокой плотности покрывать обод и подоконник (но не всю стену) без дополнительной противопожарной защиты.

Модернизация внутренней изоляции сопряжена с дополнительными рисками: между фундаментом и каркасом может не быть разрывов капилляров; изоляция внутри будет способствовать накоплению влаги в каркасе.Между основанием и стеной может не быть разрыва капилляров, что потенциально увеличивает присутствие влаги из-за капиллярного капиллярного капилляра. Поскольку в старых домах гидроизоляционные и дренажные системы часто отсутствуют или не работают, возможно проникновение воды в большом количестве. Описание надежной стратегии модернизации внутренней изоляции см. В Ueno (2011).

В дополнение к более традиционному внутреннему или внешнему размещению, описанному в этом руководстве, существует несколько систем, которые включают изоляцию в конструкцию бетонных или кирпичных стен.К ним относятся (1) изоляция из жесткого пенопласта, залитая внутри бетонной стены (рис. 2-5c), (2) шарики из полистирола, гранулированные изоляционные материалы или распыляемая пена, заливаемая в полости обычных каменных стен, (3) системы из бетонных блоков. с изолирующими вставками из пенопласта, (4) сформированные, взаимосвязанные блоки из жесткой пены, которые служат в качестве постоянной изолирующей формы для монолитного бетона (изолированные бетонные опалубки, или ICF, рис. 2-5d), и (5) изготовленные каменные блоки с полистироловыми шариками вместо заполнителя в бетонной смеси, что приводит к значительно более высоким R-значениям.Однако эффективность систем, которые изолируют только часть площади стены, следует тщательно оценивать, поскольку тепловые мосты вокруг изоляции могут значительно повлиять на общую производительность.

И, наконец, еще одна технология строительства подвала в новом строительстве - это использование сборных бетонных фундаментных стен. Допустимы два типа. Первый - это бетонные стены со встроенными нижними колонтитулами, которые опираются на гравийную основу, которая позволяет осушать всю сборку.Это означает, что до тех пор, пока панели во время строительства правильно загерметизированы, эти стены останутся теплыми и сухими. Эти стены предназначены для утепления снаружи. Вторые - это сборные бетонные стены, которые имеют один дюйм жесткой пенопластовой изоляции, прикрепленной к внутренней части. Эти стены сконструированы так, чтобы можно было установить дополнительную изоляцию между отсеками стоек, и поставляются со встроенными деревянными гвоздями для крепления гипсокартона или обшивки (BSC 2002).

Для получения дополнительной информации посетите Фундаменты с водным управлением и Изоляционные фундаменты в Центре решений Building America.

Авторские права © 2013 Риджентс Миннесотского университета, Центр исследований в области устойчивого развития. Все права защищены.
Этот веб-сайт был разработан совместно Университетом Миннесоты и Национальной лабораторией Ок-Ридж.

Пр. №12025-ФК - Заводоз

Стандартный

Фонд:

  • Ленточный ростверк
  • Заливка размером 300х400 (ш * в) с буронабивными сваями 250-300 мм, длиной 1,9 м.Бетон марки М300;

Стены:

  • Несущий каркас из клееного бруса 250х280мм
  • Безбалочный «Премиум», видимый конструктив в декоре
  • Изоляция 200мм + пароизоляция + дополнительная отделка:
  1. Платы ДСП с фактурной «РОЛЛЕРНОЙ» штукатуркой
  2. Сайдинг имитация бруса или дерева
  • Покраска деревянных элементов - 4 слоя (Sikkens, Германия)
  • Подбор цвета и предварительная окраска
  • Дополнительная декоративная раскладка;

Крыша:

  • Металлочерепица без водостока;

Поставка и установка:

  • Доставка материалов, проезд и размещение бригад
  • Монтаж домового комплекта собственным строительным отделом
  • Персональный технический надзор;
  • Координация работы с другими подрядчиками Заказчика

Гарантия: 30 лет
Гарантия действует при строительстве силами специалистов компаний, входящих в группу ЗАВДОЗ.Подробная информация в разделе «Гарантия»

Комфорт

Фонд:

  • Ленточный ростверк 300х600 (ш * в) с буронабивными сваями 250-300 мм, длиной 1,9 м;

Стены:

  • Несущий каркас из клееного бруса 250х280мм
  • Безбалочный «Премиум», видимый конструктив в декоре
  • Изоляция 200мм + пароизоляция + дополнительная отделка:
  1. Платы ДСП с фактурной «РОЛЛЕРНОЙ» штукатуркой
  2. Сайдинг имитация бруса или дерева
  • Покраска деревянных элементов - 4 слоя (Sikkens, Германия)
  • Подбор цвета и предварительная окраска
  • Дополнительная декоративная раскладка

Крыша:

  • Материал кровли - мягкая черепица
  • Карниз-сайдинг белый
  • Пластиковая водосточная система - белый

Окна и балконные двери:

  • Схема Комфорт (ламинат)

Входные двери:

  • Схема Комфорт (ламинат)

Поставка и установка:

  • Доставка материалов, проезд и размещение бригад
  • Монтаж домового комплекта собственным строительным отделом
  • Персональный технический надзор;
  • Координация работы с другими подрядчиками Заказчика

Поставка и установка:

  • Доставка материалов, проезд и проживание бригад;
  • Монтаж домового комплекта собственным строительным отделом;
  • Персональный технический надзор;
  • Координация работы с другими подрядчиками заказчика

Гарантия: 30 лет
Гарантия действует при строительстве силами специалистов компаний, входящих в группу ЗАВДОЗ.Подробная информация в разделе «Гарантия»

Премиум

Фонд:

  • Ленточный ростверк 600 мм (теплая плита) с буронабивными сваями 250-300 мм, длиной 1,9 м;

Стены:

  • Несущий каркас из клееного бруса 250х280мм
  • Безбалочный «Премиум», видимый конструктив в декоре
    Изоляция 200 мм + пароизоляция + дополнительная отделка:
  1. Платы ДСП с фактурной «РОЛЛЕРНОЙ» штукатуркой
  2. Сайдинг имитация бруса или дерева
  • Покраска деревянных элементов - 4 слоя (Sikkens, Германия)
  • Подбор цвета и предварительная окраска
  • Дополнительная декоративная раскладка

Крыша:

  • Мягкая кровля
  • Обшивка карнизов - металлический сайдинг
  • Пластиковая водосточная система - цвет на выбор

Окна и балконные двери:

  • Элитная схема (деревянные евроокна, наличники, откосы)

Входные двери:

  • Элитная схема (дерево, теплый дверной европрофиль)

Внешняя отделка:

  • Балюстрада (ограждение террас, подъездов и балконов)
  • Настил террасы и крыльца - настил
  • Ступени крыльца - литые бетонные ступени с отделкой
  • Напольное покрытие балкона - террасная доска или доска с бороздками из сосны
  • Устройство бетонной отмостки 800мм
  • Установка сандриков
  • Монтаж цоколя - фасадный камень или плитка

Поставка и установка:

  • Доставка материалов, проезд и размещение бригад
  • Монтаж домового комплекта собственным строительным отделом
  • Персональный технический надзор;
  • Координация работы с другими подрядчиками Заказчика

Гарантия: 50 лет
Гарантия действует при строительстве силами специалистов компаний, входящих в группу ЗАВДОЗ.Подробная информация в разделе «Гарантия»

Комфорт

Фонд:

  • Ленточный ростверк 300х600 (ш * в) с буронабивными сваями 250-300 мм, длиной 1,9 м;

Стены:

  • Несущий каркас из клееного бруса 250х280мм
  • Безбалочный «Премиум», видимый конструктив в декоре
  • Изоляция 200мм + пароизоляция + дополнительная отделка:
  1. Платы ДСП с фактурной «РОЛЛЕРНОЙ» штукатуркой
  2. Сайдинг имитация бруса или дерева
  • Покраска деревянных элементов - 4 слоя (Sikkens, Германия)
  • Подбор цвета и предварительная окраска
  • Дополнительная декоративная раскладка

Крыша:

  • Материал кровли - мягкая черепица
  • Карниз-сайдинг белый
  • Пластиковая водосточная система - белый

Окна и балконные двери:

  • Схема Комфорт (ламинат)

Входные двери:

  • Схема Комфорт (ламинат)

Поставка и установка:

  • Доставка материалов, проезд и размещение бригад
  • Монтаж домового комплекта собственным строительным отделом
  • Персональный технический надзор;
  • Координация работы с другими подрядчиками Заказчика

Поставка и установка:

  • Доставка материалов, проезд и проживание бригад;
  • Монтаж домового комплекта собственным строительным отделом;
  • Персональный технический надзор;
  • Координация работы с другими подрядчиками заказчика

Гарантия: 30 лет
Гарантия действует при строительстве силами специалистов компаний, входящих в группу ЗАВДОЗ.Подробная информация в разделе «Гарантия»

Стандартный

Фонд:

  • Ленточный ростверк
  • Заливка размером 300х400 (ш * в) с буронабивными сваями 250-300 мм, длиной 1,9 м. Бетон марки М300;

Стены:

  • Несущий каркас из клееного бруса 250х280мм
  • Безбалочный «Премиум», видимый конструктив в декоре
  • Изоляция 200мм + пароизоляция + дополнительная отделка:
  1. Платы ДСП с фактурной «РОЛЛЕРНОЙ» штукатуркой
  2. Сайдинг имитация бруса или дерева
  • Покраска деревянных элементов - 4 слоя (Sikkens, Германия)
  • Подбор цвета и предварительная окраска
  • Дополнительная декоративная раскладка;

Крыша:

  • Металлочерепица без водостока;

Поставка и установка:

  • Доставка материалов, проезд и размещение бригад
  • Монтаж домового комплекта собственным строительным отделом
  • Персональный технический надзор;
  • Координация работы с другими подрядчиками Заказчика

Гарантия: 30 лет
Гарантия действует при строительстве силами специалистов компаний, входящих в группу ЗАВДОЗ.Подробная информация в разделе «Гарантия»

Премиум

Фонд:

  • Ленточный ростверк 600 мм (теплая плита) с буронабивными сваями 250-300 мм, длиной 1,9 м;

Стены:

  • Несущий каркас из клееного бруса 250х280мм
  • Безбалочный «Премиум», видимый конструктив в декоре
    Изоляция 200 мм + пароизоляция + дополнительная отделка:
  1. Платы ДСП с фактурной «РОЛЛЕРНОЙ» штукатуркой
  2. Сайдинг имитация бруса или дерева
  • Покраска деревянных элементов - 4 слоя (Sikkens, Германия)
  • Подбор цвета и предварительная окраска
  • Дополнительная декоративная раскладка

Крыша:

  • Мягкая кровля
  • Обшивка карнизов - металлический сайдинг
  • Пластиковая водосточная система - цвет на выбор

Окна и балконные двери:

  • Элитная схема (деревянные евроокна, наличники, откосы)

Входные двери:

  • Элитная схема (дерево, теплый дверной европрофиль)

Внешняя отделка:

  • Балюстрада (ограждение террас, подъездов и балконов)
  • Настил террасы и крыльца - настил
  • Ступени крыльца - литые бетонные ступени с отделкой
  • Напольное покрытие балкона - террасная доска или доска с бороздками из сосны
  • Устройство бетонной отмостки 800мм
  • Установка сандриков
  • Монтаж цоколя - фасадный камень или плитка

Поставка и установка:

  • Доставка материалов, проезд и размещение бригад
  • Монтаж домового комплекта собственным строительным отделом
  • Персональный технический надзор;
  • Координация работы с другими подрядчиками Заказчика

Гарантия: 50 лет
Гарантия действует при строительстве силами специалистов компаний, входящих в группу ЗАВДОЗ.Подробная информация в разделе «Гарантия»

Премиум

Фонд:

  • Ленточный ростверк 600 мм (теплая плита) с буронабивными сваями 250-300 мм, длиной 1,9 м;

Стены:

  • Несущий каркас из клееного бруса 250х280мм
  • Безбалочный «Премиум», видимый конструктив в декоре
    Изоляция 200 мм + пароизоляция + дополнительная отделка:
  1. Платы ДСП с фактурной «РОЛЛЕРНОЙ» штукатуркой
  2. Сайдинг имитация бруса или дерева
  • Покраска деревянных элементов - 4 слоя (Sikkens, Германия)
  • Подбор цвета и предварительная окраска
  • Дополнительная декоративная раскладка

Крыша:

  • Мягкая кровля
  • Обшивка карнизов - металлический сайдинг
  • Пластиковая водосточная система - цвет на выбор

Окна и балконные двери:

  • Элитная схема (деревянные евроокна, наличники, откосы)

Входные двери:

  • Элитная схема (дерево, теплый дверной европрофиль)

Внешняя отделка:

  • Балюстрада (ограждение террас, подъездов и балконов)
  • Настил террасы и крыльца - настил
  • Ступени крыльца - литые бетонные ступени с отделкой
  • Напольное покрытие балкона - террасная доска или доска с бороздками из сосны
  • Устройство бетонной отмостки 800мм
  • Установка сандриков
  • Монтаж цоколя - фасадный камень или плитка

Поставка и установка:

  • Доставка материалов, проезд и размещение бригад
  • Монтаж домового комплекта собственным строительным отделом
  • Персональный технический надзор;
  • Координация работы с другими подрядчиками Заказчика

Гарантия: 50 лет
Гарантия действует при строительстве силами специалистов компаний, входящих в группу ЗАВДОЗ.Подробная информация в разделе «Гарантия»

Стандартный

Фонд:

  • Ленточный ростверк
  • Заливка размером 300х400 (ш * в) с буронабивными сваями 250-300 мм, длиной 1,9 м. Бетон марки М300;

Стены:

  • Несущий каркас из клееного бруса 250х280мм
  • Безбалочный «Премиум», видимый конструктив в декоре
  • Изоляция 200мм + пароизоляция + дополнительная отделка:
  1. Платы ДСП с фактурной «РОЛЛЕРНОЙ» штукатуркой
  2. Сайдинг имитация бруса или дерева
  • Покраска деревянных элементов - 4 слоя (Sikkens, Германия)
  • Подбор цвета и предварительная окраска
  • Дополнительная декоративная раскладка;

Крыша:

  • Металлочерепица без водостока;

Поставка и установка:

  • Доставка материалов, проезд и размещение бригад
  • Монтаж домового комплекта собственным строительным отделом
  • Персональный технический надзор;
  • Координация работы с другими подрядчиками Заказчика

Гарантия: 30 лет
Гарантия действует при строительстве силами специалистов компаний, входящих в группу ЗАВДОЗ.Подробная информация в разделе «Гарантия»

Комфорт

Фонд:

  • Ленточный ростверк 300х600 (ш * в) с буронабивными сваями 250-300 мм, длиной 1,9 м;

Стены:

  • Несущий каркас из клееного бруса 250х280мм
  • Безбалочный «Премиум», видимый конструктив в декоре
  • Изоляция 200мм + пароизоляция + дополнительная отделка:
  1. Платы ДСП с фактурной «РОЛЛЕРНОЙ» штукатуркой
  2. Сайдинг имитация бруса или дерева
  • Покраска деревянных элементов - 4 слоя (Sikkens, Германия)
  • Подбор цвета и предварительная окраска
  • Дополнительная декоративная раскладка

Крыша:

  • Материал кровли - мягкая черепица
  • Карниз-сайдинг белый
  • Пластиковая водосточная система - белый

Окна и балконные двери:

  • Схема Комфорт (ламинат)

Входные двери:

  • Схема Комфорт (ламинат)

Поставка и установка:

  • Доставка материалов, проезд и размещение бригад
  • Монтаж домового комплекта собственным строительным отделом
  • Персональный технический надзор;
  • Координация работы с другими подрядчиками Заказчика

Поставка и установка:

  • Доставка материалов, проезд и проживание бригад;
  • Монтаж домового комплекта собственным строительным отделом;
  • Персональный технический надзор;
  • Координация работы с другими подрядчиками заказчика

Гарантия: 30 лет
Гарантия действует при строительстве силами специалистов компаний, входящих в группу ЗАВДОЗ.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
