Шиберная задвижка — устройство и принцип работы
Специфика построения трубопроводных систем современных предприятий требует, кроме стандартных решений для газа или жидкости транспортировать и специфические виды продуктов, например, вязкие продукты или отходы производства. Регулировочная и запорная арматура в таком случае применяется также специфическая — шиберные задвижки, способные не только перекрыть движение сыпучих материалов или насыщенных канализационных стоков, но и газовых смесей. Именно такие надежные и прочные задвижки и дают возможность обеспечить надежное и герметичное закрытие трубопровода, даже при сопротивлении перекачиваемого материала.
Шиберная задвижка — специфика назначения
Из всех видов запорной арматуры этот вид отличается простотой и надежностью, как впрочем, и большинство простых и надежных вещей такие заслонки могут работать неопределенно долго – здесь просто нечему ломаться.
Дело все в том, что заслонка движется к потоку под углом 90 градусов и буквально разрезая его перекрывает поток. Такое техническое решение вполне отвечает требованиям как надежности, так и герметичности, для большинства производств и водопроводно-канализационных систем, где требуется сдерживание большой массы продуктов транспортировки.
По форме заслонки, которая перекрывает отверстие внутреннего объема крана различают ножевую и клиновую форму задвижек.

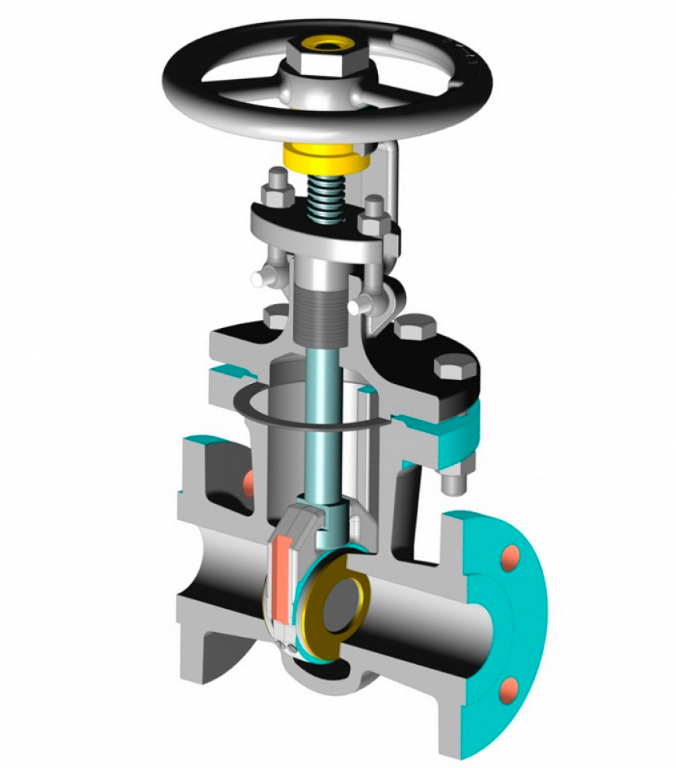

Клиновой затвор
Форма затвора в виде клина с относительно узким концом и широким основанием действительно напоминает клин. Да и форма узла самого корпуса куда входит клин при перекрытии потока как нельзя кстати подходит для герметичного перекрытия трубопровода с большим внутренним рабочим давлением.
И дело здесь не в температурном режиме, хотя и это тоже один из факторов использования именно этого вида кранов от крайних северных до самых южных широт. Просто такие заслонки с клиновым типом затвора отлично подходят для канализационных коллекторов и насосных станций, перекачивающих нечистоты. А здесь, как известно, и агрессивная среда, и высокое давление, и механические вкрапления, и газообразование взрывоопасных соединений.
Принцип работы такого рода задвижки заключается в перпендикулярном перекрытии потока жидкости, газа и вкраплений и при установке клина в седло под действием давления дополнительно герметизирует, прижимаясь к корпусу задвижки.
Оценивая этот тип запирающего устройства следует заметить, что ему в полной мере присущи как положительные стороны, так и отдельные существенные недостатки, на которые нужно обязательно обращать внимание.
Среди достоинств нужно упомянуть:
- Простота конструкции шиберной задвижки клинового типа;
- Возможность использования в широком спектре трубопроводных систем;
- Универсальность по отношению к рабочим средам;
- Долговременная эксплуатация при соблюдении всех условий регламентных работ и технических условий к перекачиваемой жидкости.
А вот что касается негативных сторон, то здесь нужно отметить:
- Специфика эксплуатационного цикла — ограниченное количество циклов работы, небольшие сроки межремонтных перерывов при использовании в агрессивных средах и тяжелых условиях;
- Длительный период подготовки к установке при ремонте и замене рабочего органа. Установка нового клина требует обязательно притирки седла, что без специальных навыков и техники очень долгий и трудоемкий процесс.
- Существенное снижение надежности запирания при деформации или других видов повреждений, в том числе и коррозии металла или потере эластичности уплотнителя;
- При высоких температурах клиновой затвор не всегда может адекватно справляться со своей работой, иногда он просто заклинивает из-за банального расширения при нагревании.
Ножевой тип шиберных задвижек
Название здесь говорит само за себя — задвижка в поперечном сечении очень напоминает клинок ножа. Он при закрытии просто разрезает поток и становится в посадочное гнездо в корпусе задвижки. И это при том, что сам клинок ножевой задвижки выполнен из сравнительно небольшого по толщине металла, правда, не дамасской стали, но тоже высокого качества.
А вот применяется такой вид затвора практически во всех сферах где требуется перекачка всего что можно транспортировать трубопроводным транспортом:
- На нефтепроводах;
- В системах перекачки плотных жидкостей и растворенных масс, типа целлюлозы или жидких пластмасс;
- В трубопроводах откачки воды из горных выработок и шахт;
- На очистных сооружениях и канализационных станциях;
- В вентиляционных системах и системах кондиционирования воздуха.
Ножевой тип задвижки способен работать даже в условиях высокой чистоты подачи газов и условиях вакуума.

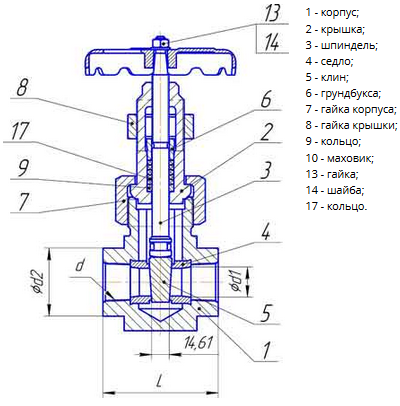

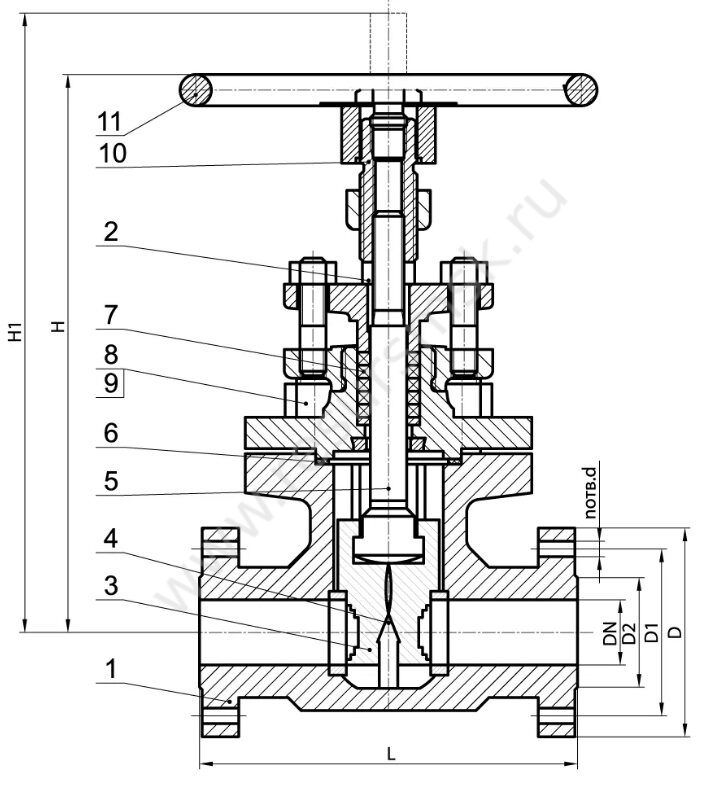

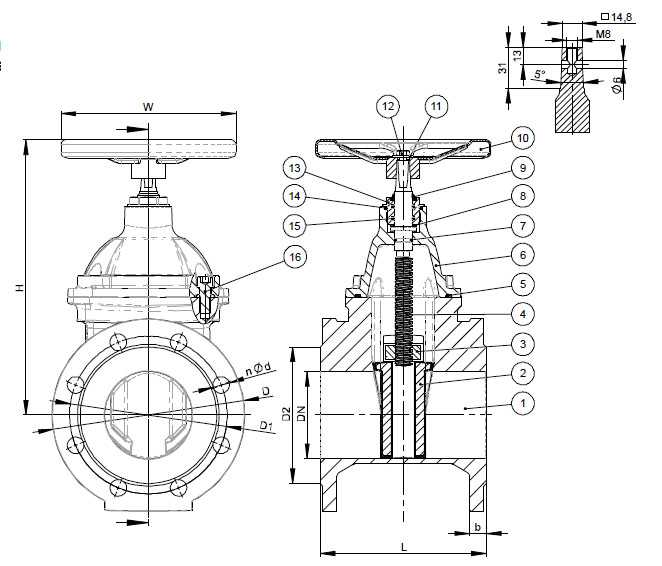

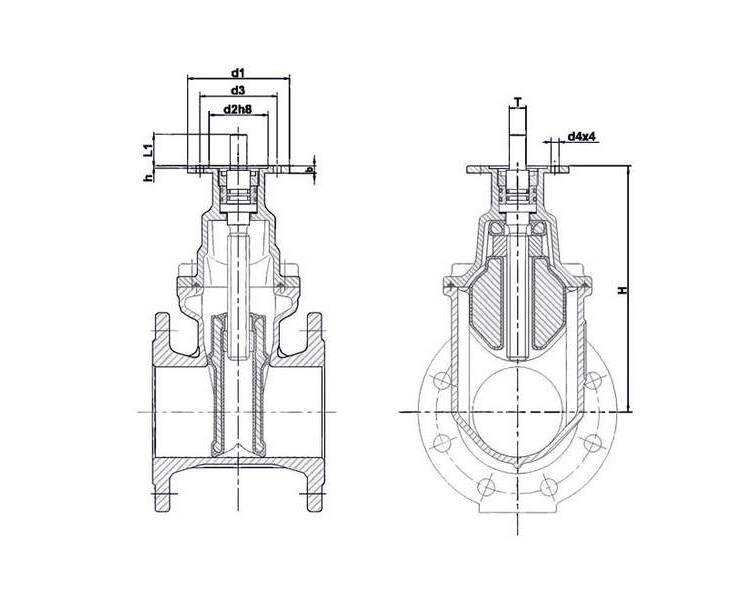

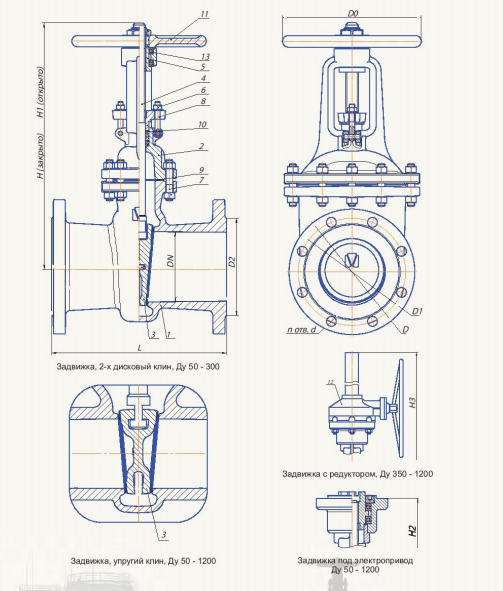

Устройство шиберных задвижек
Широкое применение в технике шиберных задвижек обоих видов требует учета в конструкции специфики самих затворов и подбор соответствующих материалов для составляющих. Прочность корпуса для работы в системах канализации и водопровода обычно обеспечивается выпуском корпусов из чугунного литья.
Для агрессивных сред обычно применяется нержавеющая сталь с композитными вставками в седельную часть задвижки. Обычная сталь предназначена для промышленных объектов. А вот композитные составы или даже стеклянный корпус применим на предприятиях химической промышленности, в трубопроводах специального назначения, например, для подачи минеральных вод и лечебных грязей.
Каждый тип корпуса обязательно при проектировании проверяется на возможность использования в той или иной системе, например, чугун очень чувствителен к перепадам температуры, а сталь может без проблем работать и при очень низких до -45 градусов Цельсия температуре.
В зависимости от требований установок и систем в качестве привода могут использоваться:
- Ручной тип привода;
- Электрический редукторный блок управления;
- Пневматический привод управления;
- Гидравлическая система.
Для крепления в трубопровод обычно используется фланцевый метод установки, при котором фланцы труб и крана соединяются при помощи болтового соединения. Соединение при помощи муфт или резьбового трубного соединения, встречаются обычно на моделях небольшого диаметра.
Особенные виды шиберных задвижек и их конструкция
Классификация шиберных задвижек на клиновые и ножевые не совсем отвечает действительности. Кроме этого, вида признаков по типу рабочего органа есть еще как минимум два вида признаков, по которым классифицируют эти виды арматуры.
Первая классификация связана с конструкцией рабочего органа — встречаются задвижки не только с одним ножом, но и с двумя. Двухножевые затворы применяются в более ответственных случаях, чем канализационные станции, поэтому и цена таких моделей намного выше чем простых задвижек. Двухножевые виды обеспечивают более надежный заслон рабочей среде и соответственно более надежное перекрытие трубопровода.
Вторым видом классификации выступает направление движения шибера:
- Односторонние виды обеспечивают перекрытие потока путем одностороннего движения заслонки от верхней точки когда плоскость пропускного окна полностью свободна к седлу, когда окно перекрывается заслонкой;
- Двусторонние заслонки обеспечивают одновременное движение навстречу друг другу или движение встречными параллельными направлениями с герметизацией в отдельных седлах.
Двусторонние заслонки обычно применяются в производствах с густыми транспортируемыми продуктами такими как паста в пищевой промышленности или пластмасса в химической.
Выбирая, среди всех видов запорной арматуры шиберные типы затворов следует знать, что именно этот вид арматуры обладает неоспоримыми преимуществами перед другими видами задвижек:
- Быстрое перекрытие потока перекачиваемой среды;
- Возможность ножевого затвора разрезать поток любой консистенции;
- Легкость и быстрота ремонта крупноузловым методом;
- Небольшие габариты, задвижек даже для самых больших диаметров трубопроводов;
- Возможность установки в нестандартных условиях, например, в потолочном пространстве вентиляционной системы.
