Статистика утверждает, что 60% всех металлических изделий, деталей и автономных приспособлений, неминуемо проходят стадию обработки на токарных станках. Самый простой токарный станок способен выполнять массу операций на наружных и внутренних поверхностях металлических заготовок, превращая их в готовую деталь с высокой степенью точность. С основами устройства токарных станков по металлу мы сегодня вкратце познакомимся.
Содержание:
- Устройство токарного станка, 6 класс
- Архитектура токарно-винторезного станка по металлу
- Характеристики токарного станка
- Как выбрать токарный станок по металлу

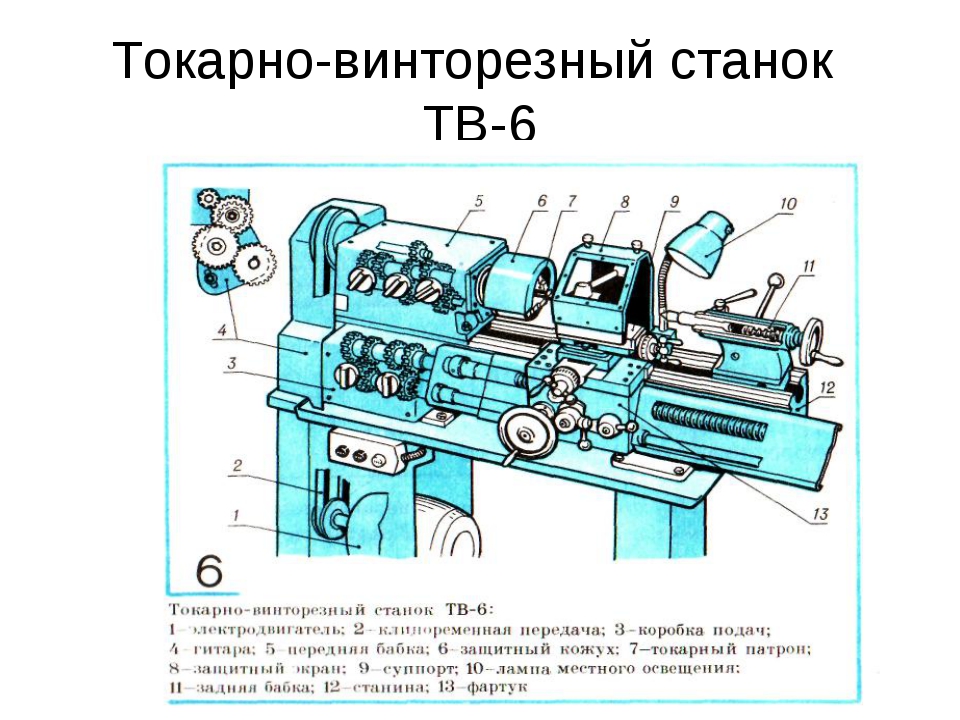

Устройство токарного станка, 6 класс
Основы обработки металлов резанием при помощи механических станков, механическую обработку металлов, каждый изучал еще в школе, правда на минимальном уровне, но все же знаний хватало для того, чтобы производить элементарные операции на простейших токарно-винторезных станках.
Устройство токарного станка по металлу — не география, технологические аспекты постоянно совершенствуются, год от года растут требования к станкам и возможности агрегатов.
Поэтому эти знания очень быстро устаревают. К примеру, токарно-револьверный станок с ЧПУ еще лет 20-30 назад был неизведанным механизмом, пришедшим из секретных лабораторий. Сегодня же практически каждый желающий может установит у себя дома любой токарно-винторезный станок самых разных размеров и самых разных конфигураций. Тем не менее, основные узлы и агрегаты остались неизменными, в чем мы сегодня убедимся.
Архитектура токарно-винторезного станка по металлу
Несмотря на то, что первые токарные станки, которые появились в конце 18 века, это были вполне самодостаточные устройства, которые позволяли и обрабатывать металлы на довольно высоком технологическом уровне, нарезать резьбу и выполнять более сложную работу. Первый из них появился в 1794 году и это уже было устройство, практически идентичное тем простым токарно-винторезным станкам, которыми мы пользуемся сегодня.
Основными узлами и элементами токарного станка металлу были и остаются:
- Станина. Основа любого металлорежущего и деревообрабатывающего оборудования. От того, насколько прочная и насколько точно изготовлена станина, зависит качество детали и функциональность устройства. Станина токарного станка должна быть максимально тяжелой, чтобы предотвращать вибрации, смещения, искривления траектории движения режущего инструмента. Масса станины должна быть такой, чтобы поглотить любые вибрации, возникающие по ходу работы на устройстве, а ее конструкция — максимально жесткой, прочной и долговечной.
- Шпиндельная бабка передняя. Основное предназначения шпиндельной бабки — фиксация и обеспечение вращения обрабатываемой детали. Тем не менее, многие станки сконструированы таким образом, что шпиндельная бабка может соединять в себе и коробку передач токарного станка, и устройство подачи обрабатывающей головки или суппорта. Как правило, передняя бабка выполнена в мощном корпусе, который жестко крепится к станине.
- Задняя бабка. Это устройство обеспечивает крепление вращающейся детали соосно шпинделю и должно удерживать деталь в заданных координатах, а при необходимости осуществлять подачу дополнительного оборудования, в зависимости от модификации и типа станка.
- Суппорт. Это один из самых главных узлов токарного станка, независимо от его предназначения и характеристик. Суппорт выполняет важнейшую функцию — он прочно удерживает и подает режущий инструмент в направлении обрабатываемой детали. Суппорт может быть полностью управляемый автоматикой, а может быть ручным. В зависимости от технического решения суппорта, функции токарного станка могут быть совершенно разными. Суппорт может подавать режущий инструмент в нескольких плоскостях сразу, что делает его незаменимым в изготовлении самых сложных деталей.
Вкратце, так выглядит архитектурная схема токарно-винторезного станка по металлу.
Характеристики токарного станка
Основные характеристики токарного станка по металлу должны обеспечить максимально возможное количество функций по обработке металла, при этом станок должен обрабатывать деталь самых разных размеров.
В основном, станок по обработке металлов характеризуют такие показатели:
- диаметр обрабатываемой детали;
- длина обрабатываемой детали, обозначающаяся расстоянием между центрами задней и передней бабки;
- максимально возможный диаметр обработки детали, а этот показатель зависит от конструкции суппорта.
Как выбрать токарный станок по металлу
Функциональность металлорежущего оборудования практически ничем не ограничена. При необходимости можно купить и токарно-фрезерный станок, и токарно-револьверный с устройством копировальным и программным управлением. Все зависит от потребности а конкретных деталях и и классе их точности.
Как правило, для домашнего использования покупают или собирают своими руками несложные токарные станки, позволяющие выполнять простейшие, но необходимые операции — проточку валов, изготовление шкивов и конусов, изготовление фасонных деталей, сверление и элементарные фрезеровочные работы. Каждый станок подбирается максимально под потребности, тогда он будет работать в оптимальном нагрузочном режиме и прослужит долго и надежно.
Читайте также Твердотельное реле – принцип работы, Электрорубанки, рейтинг по качеству
Токарный станок по металлу – основные виды, как правильно выбрать, сделать своими руками и работать на устройстве?
В настоящее время даже в домашней мастерской требуется оборудование, на котором можно осуществлять разные работы с металлом. Распространенным устройством является токарный станок по металлу, с помощью которого можно проводить качественную обработку разных поверхностей заготовок.
Что такое токарный станок по металлу?
Устройство представляет универсальный агрегат, с помощью которого вытачиваются детали, сверлятся и зенкеруются отверстия, создается резьба и выполняются другие операции. В последнее время помимо производства часто можно встретить токарный станок по металлу для дома. Это не дешевая покупка, поэтому перед окончательным решением нужно взвесить все «за» и «против», и точно понимать какое оборудование купить. С помощью подобных станков можно:
- вытачивать канавки;
- осуществлять рифление сетчатой матрицей;
- обрезать разные части изделий;
- проводить сверление;
- делать точение торцов;
- проводить обработку разных отверстий;
- выполнять резьбу с помощью плашки, резца и метчика;
- нарезать резьбу.

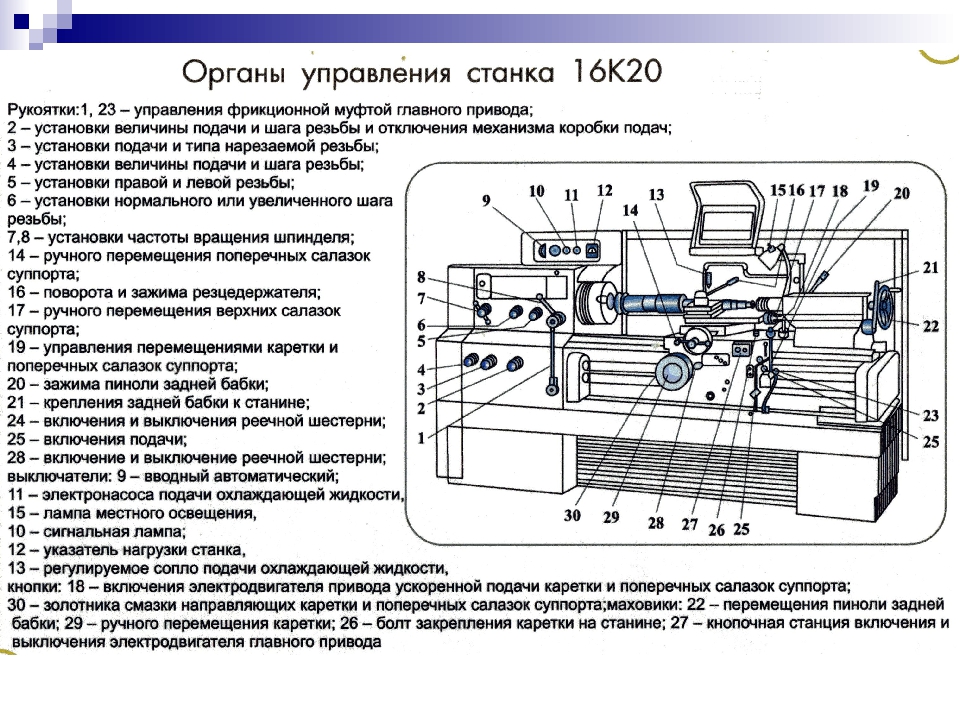

Устройство токарного станка по металлу
Подобное оборудование имеет практически одинаковую систему размещения узлов. Рассмотрим, из чего состоит токарный станок по металлу:
- станина – на ней закрепляются все узлы и детали;
- ближняя бабка – внутри нее находится шпиндель;
- дальняя бабка с пинолью – подвижная часть, используемая для закрепления детали;
- суппорт – элемент, помогающий совершать резку движения;
- фартук – изменяет в поступательное движение в переданное;
- электромотор – наделен приводным ремнем;
- скоростная коробка – изменяет движение от суппорта к шпинделю.
Принцип работы токарного станка по металлу
Данное оборудование является незаменимым помощником не только на многих предприятиях и заводах, но и в домашних мастерских. Настольный токарный станок по металлу функционирует следующим образом:
- изделие крепят в патроне или среди его центров;
- нужное количество резцов устанавливают в специальном суппорте;
- инструмент для обработки врезают внутрь бабки расположенной сзади;
- обработка заготовок производится за счет сплетения нескольких движений;
- вращательные движения комбинируются с поступательными;
- благодаря этому производится обработка разных изделий.
Плюсы и минусы токарного станка по металлу
Для полного ознакомления с оборудованием нужно знать его положительные и отрицательные стороны. Токарный станок по металлу для гаража или производства наделен следующими достоинствами:
- Высокая чистота поверхности готовых изделий.
- Точность обработки.
- Возможность получения за один рабочий цикл готового сложного изделия.
- Стружка, полученная после обработки, может переплавиться и использоваться повторно.
- Оборудование помогает произвести крупногабаритные детали.
Токарный станок по металлу имеет следующие недостатки:
- Высокую стоимость.
- Дорогое обслуживание.
- Большие и тяжелые детали.
Виды токарного станка по металлу
Разделяется оборудование на следующие основные типы:
- Токарно-фрезерные. Универсальное оборудование, на котором можно выполнять обработку заготовок из разного металла, пластмассы и дерева. Домашний токарный станок по металлу используют для вырезания пазов, снятия фасок, создания отверстий и нарезания резьбы.
- Токарно-винторезные. Отличительная особенность – пиноль задней бабки может двигаться. Станки оснащены патроном для сверления отверстий. С их помощью можно нарезать разнообразную резьбу. Используют их в приборостроении и работе с разными металлами.
Помимо основных известны и другие виды токарных станков по металлу:
- Токарно-карусельные. Конструкция опирается на стойку, отлитую из чугуна, расположенную в вертикальном положении. Проводят обработку деталей большого размера и веса. Их можно дополнить специальным приспособлением для осуществления других работ.
- Токарно-револьверные. Один из новейших видов, созданных для изготовления сложных конструкций из заготовок. С помощью токарного станка по металлу создают изделия разного рода из прутка. Прибор имеет поворотную головку, которая повышает скорость и эффективность функционирования устройства.
Как выбрать токарный станок по металлу?
Приобретая подобное оборудование, рекомендуется обратить внимание на следующие критерии:
- Допустимый диаметр заготовок. Возможная длина определяется пространством между центрами. Все станки имеют ограничения по размеру.
- Мощность двигателя. Зависит от объема и класса работ. Маленький токарный станок по металлу наделен мощностью – 700 Вт. Есть виды помощнее до 1,2 кВт.
- Управление скоростями движения шпинделя. Выбирают плавное или ступенчатое.
- Выходная точность обработки деталей. Чем выше показатель, тем больше денег придется выложить.
- Размер сквозного отверстия шпинделя. Диаметр детали должен соответствовать заготовке.
- Размеры оборудования. Мини токарный станок по металлу хорошо впишется в площадь домашней мастерской, но с его помощью нельзя обрабатывать большие заготовки.
Возможная длина определяется пространством между центрами. Все станки имеют ограничения по размеру.Инструменты для токарного станка по металлу
Основной дополнительной частью являются резцы. Данные инструменты бывают следующими:
- проходные – обработка поверхностных плоскостей торцов;
- подрезные – заточка цилиндрических деталей;
- отрезные – удаление готовой детали от заготовки;
- фасонные и галтельные – точение фасонных поверхностей и закруглений;
- резьбовые – разделяются на наружные и внутренние;
- расточные – обработка внутренних поверхностей деталей;
- канавочные – точение углублений.
Помимо этого резцы для токарного станка по металлу разделяются на:
- цельные – из быстрорежущей стали;
- составные с пластин из твердого сплава – из углеродистой стали;
- вставные – пластина заменяется в случае износа.
Токарный станок по металлу своими руками
Собрать подобное оборудование сложно. Однако при наличии некоторых умений самодельный токарный станок по металлу собирается следующим образом:
- ближняя бабка со шпинделем прикрепленным к ходовой трубе;
- подбирается рама устройства;
- сверху располагается передняя бабка;
- устанавливается ходовая труба;
- вставляется дальняя бабка и планка для опоры;
- собирается суппорт;
- вставляется ходовая гайка и винт.
Окончание сборки производится путем окрашивания металлических деталей. После высыхания в обязательном порядке проводят крепление токарного станка по металлу на столе или верстаке. Шпиндель нужно обработать смазкой и консистентным составом.
Как работать на токарном станке по металлу?
Инструкция зависит от типа и направления работ, однако общие правила можно сформулировать следующим образом:
- пройти курс работы на устройстве;
- работа на токарном станке по металлу невозможна без средств индивидуальной защиты;
- надежно использовать суппорт;
- начинать работу с самых простых операций и на низких скоростях;
- перед работой удостовериться, что сеть выдержит нагрузку.
Токарная обработка металла происходит следующим образом:
- Вставленные в шпиндель заготовки движутся вокруг оси.
- Точение осуществляется с помощью подвода резца. Это происходит благодаря поперечному усилию суппорта, в котором полностью закреплены резцы.
- Технология может быть разной: совмещение продольной и поперечной подачи или использования только одной из двух.
Изделия на токарном станке по металлу
С помощью оборудования производится эффективная обработка разных заготовок. Универсальный токарный станок по металлу помогает получить следующие изделия:
- кольца;
- зубчатые кольца;
- валы;
- гайки;
- шкивы;
- муфты;
- втулки.
C6150 Токарный станок — Китай Горизонтальный обычный ручной токарный станок по металлу Производитель —
Запросить сейчас Следующий продукт
1. Рельс с супераудио закалкой и прецизионной шлифовкой.
2. Прецизионное шлифование коробки главного вала, низкий уровень шума.
3. Больше типов резьбы.
4. Показатели электробезопасности хорошие, высокая надежность.
5.С электромагнитным тормозом, цвет доступных опций.
Product main technical Specifications :
Specifications | C6150 | ||||||
Capacity | Max. | 500mm | |||||
| Макс. диаметр вращения | 300 мм | ||||||
Расстояние между центрами | 750、1000、1500、2000mm | ||||||
Spindle hole | 52mm(82mm) | ||||||
Spindle | Spindle nose | ISO-C6（C8） | |||||
TAP Spindle | MT6 | ||||||
Скорость шпинделя (номер) | 36-1400RPM (12 шагов) | 36-1400RPM (12 шагов) | 36-1400RPM (12 этапов) 44111188918911118911891889118891891889188911889.36-1400RPM (12 шагов) 4 | 36-1400RPM (12 шагов) 4 | 36-1400RPM (12 шагов)0003 | Metric threads range（Kinds） | 0. |
Inch threads range(Kinds) | 2-40/inch (28 Kinds) | ||||||
Диапазон резьбов для смены (типы) | 0,25-3,5Mπ (17 видов) | ||||||
СООБЩЕНИЯ.0035 250mm | |||||||
Cross-section size of toolshank | 20×20mm2 | ||||||
Tailstock | Dia.of tailstock sleeve | 75mm | |||||
Taper втулки задней бабки | MT5 | ||||||
Ход втулки задней бабки | 160мм | 8 90 Главный двигатель0003 | 5. | ||||
Machine size (L*W*H mm) | Overall dimensions for750mm | 2100×1150×1550mm | |||||
Overall dimensions Для 1000 мм | 2350 × 1150 × 1550 мм | ||||||
Общие размеры для 1500 мм | 2850 × 1150 × 1550 мм | ||||||
| 59 9000 9000 мм000 | |||||||
| 9 9000 9000 мм 000 | |||||||
| 9000 9000 мм 2 | |||||||
| 9000 9000 ммм 2 | |||||||
| 9000 9000 ммм 2 | 559 × 11000 ммм.0003 | 3350×1150×1550mm | |||||
Weight(kg) | Weight for 750mm | 1700kg | |||||
Weight for 1000mm | 1800kg | ||||||
Вес для 1500 мм | 2000KG | ||||||
Вес для 2000 мм | 2200K | ||||||
Swing over bed
5-14mm (18 Kinds)
5/7.5KWCA6150 LATHE MATHE0001
Узнать сейчас Следующий продукт
Основные рабочие характеристики ：
1 Коробка головки станка и станина, задняя бабка, опорная плита и т.
д. сочетание поверхности между ручной очисткой, станок проходит тщательный осмотр, эффективно обеспечивает станок точность и стабильность.
2 В станке используется высокопрочный чугун, добавлены специальные материалы из меди и хрома, ширина станины 400 мм, глубина закалки направляющих станины до 4 мм, что эффективно улучшает удобство и стабильность станка.
3 Смазка напорной коробки станины использует насос для принудительной циркуляции смазки, учитывая жаркую погоду на юге, гарантирует чистоту напорной коробки станины и характеристику теплового излучения, эффективно продлевает срок службы подшипников и шестерен. жизнь.
4 Подшипник Wafangdian используется в шпинделе станка, диаметр сквозного отверстия шпинделя 80 мм, зубчатая передача станка с прецизионной шлифовкой, может эффективно улучшить твердость шестерни, снизить шум станка.
5 В станке используется ходовой винт отечественной марки, в шелковой материи используется высококачественный бронзовый сплав, что гарантирует износостойкость и точность обслуживания.
6 В станке используется высокопрочный хвостовик револьверной головки с четырьмя позициями, размер: 25×25 мм.
Применение ：
1 Обычный горизонтальный токарный станок серии CA используется для токарной обработки внутренних и внешних цилиндрических поверхностей, конических поверхностей и других вращающихся поверхностей, токарной обработки различной метрической и дюймовой, модульной и шаговой резьбы, а также шагового диаметра резьба и тянуть бурение и масляный бак и т. д., как правило, очень сильный горизонтальный токарный станок, широко применимая пакетная обработка различных частей вала и диска.
2 Ширина станины токарного станка серии в общем токарном станке, ширина рельса 400 мм имеет более высокую жесткость, поверхность рельса закалка на промежуточной частоте, износостойкий и прочный.
3 Удобная концентрация оператора станка, скользящая пластина оснащена быстродействующим механизмом. Использование одной ручки, гуманизация.
4 Жесткость конструкции станка и жесткость трансмиссии выше, чем у обычного токарного станка, коэффициент использования мощности высок, что подходит для сильной резки.
5 Перед тем, как покинуть завод по производству станков, станок проходит строгие испытания в соответствии с процедурой проверки, а также проверяется, чтобы станок имел хорошую стабильность и надежность.
Product main technical parameters:
length of work piece
25-48(Moduie39kinds)
5KW(10HP)
