Устройство тензодатчика – способ обработки сигнала тензодатчика и устройство для его осуществления — патент РФ 2380714

устройство, принцип работы, схема подключения

Для измерения давления и веса на производстве и в бытовой электронике используются тензометрические датчики. Это устройства, основная задача которых преобразовать механическое воздействие в электрический сигнал. В этой статье мы рассмотрим, что такое тензодатчик, какой у него принцип работы и схема подключения.

Виды и сфера применения

Для начала разберемся в принципе действия тензометрических датчиков. При воздействии на тело внешних сил оно деформируется, противодействует приложенной силе. За счёт деформаций корпуса датчика происходит воздействие на измерительный элемент тензодатчика. В результате устройство выдаёт электрический сигнал, считывая который система обработки выдаёт результат измерений. Но для чего нужен такой тип устройств?

Тензометрические датчики используются для:

• Измерения веса. При этом в зависимости от конструкции измерительного узла могут использоваться на сжатие или на растяжение. Соответственно их назначение – измерение веса на платформах (например, весы в магазинах) или на подвесе (краны и прочее).
• Измерения давления. Например, в трубопроводах газов и жидких веществ.
• Измерения крутящего момента (на двигателях автомобилей или станков).
• Определения ускорения.
• Контроля перемещения.

По типу измерительного элемента и принципа работы тензодатчики делятся на:

• Тензорезистивные.
• Пьезоэлектрические.
• Оптико-поляризационные.
• Волоконно-оптические.
• Пьезорезистивные.

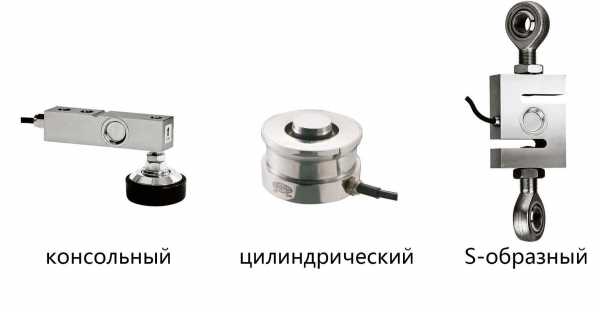

Конструктивные особенности тензодатчика определяет то где он применяется, ведь конструкция определяет наличие монтажных отверстий и векторов возможного приложения сил, соответственно и самого процесса измерения. По форме также тензометрические датчики бывают разных типов:

1. Консольные. Назначение таких устройств – измерение количества веществ в дозаторах, конвейерных, платформенных, бункерных и напольных весах.

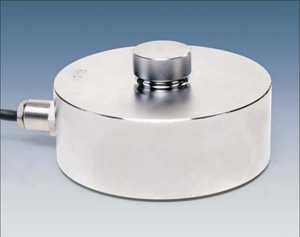

2. Цилиндрические. Применяются для взвешивания вагонов, автомобилей, баков и емкостей – там, где нужно измерять большие веса.

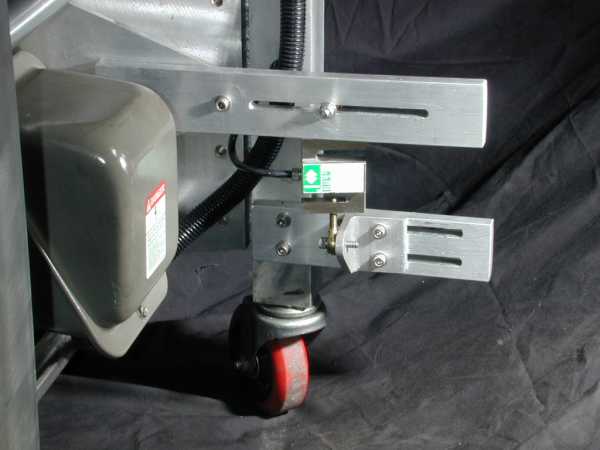

3. S-образные, срабатывают на растяжение, подходят для измерения веса, поднимаемого краном и в других подобных конструкциях.

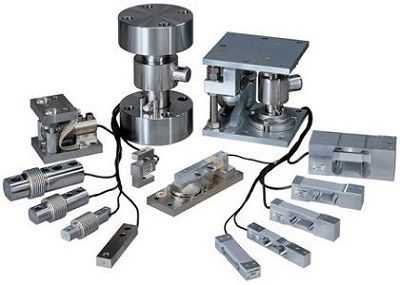

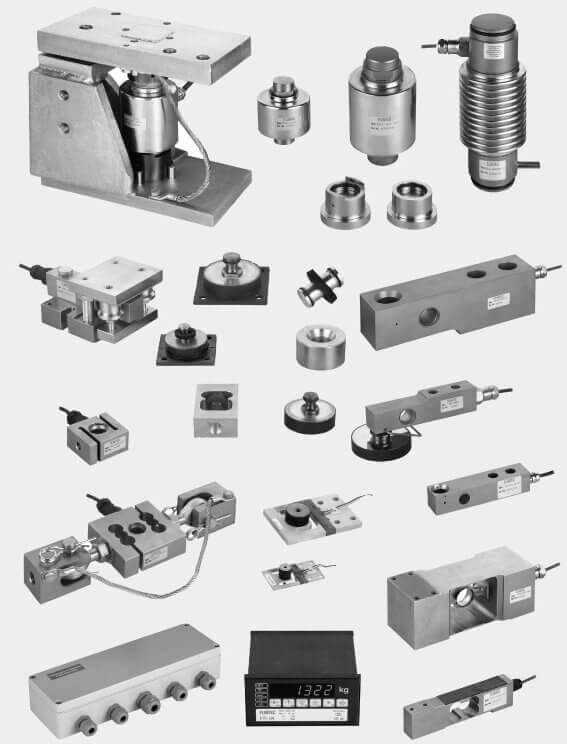

На практике тензометрические датчики могут производиться в совершенно разнообразном исполнении.

Устройство и принцип действия

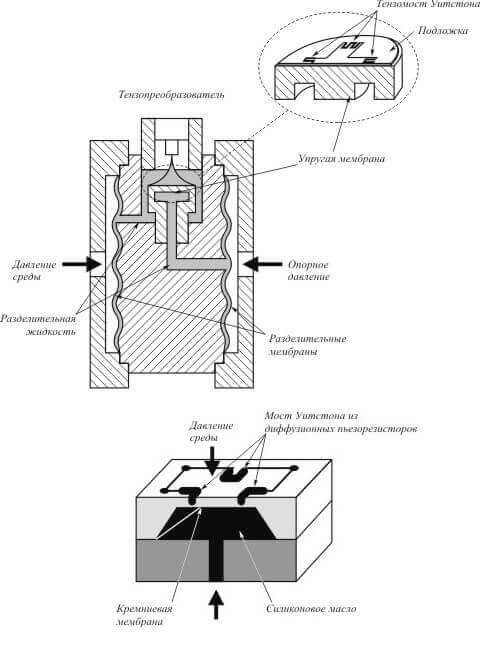

Для измерения давления или веса используется тензодатчики, все они выдают электрический цифровой или аналоговый электрический сигнал при изменении формы чувствительного элемента. Но из чего они состоят?

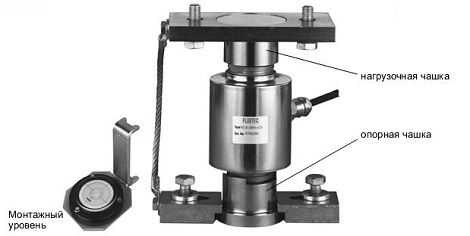

Основа или корпусы бывают разных типов, от этого зависит, куда вы сможете установить датчик. А также то, в каком направлении он работает – на сжатие, растяжение или на изгиб.

В корпусе тензодатчика кроме чувствительного элемента могут находиться и дополнительные блоки, например, АЦП, формирователи питания и пр. Если тензометрический датчик цифровой, то и блок для преобразования аналогового сигнала (АЦП). Рассмотрим принцип работы чувствительного элемента тензометрического датчика на примере тензорезистивного компонента – они нашли наиболее широкое применение.

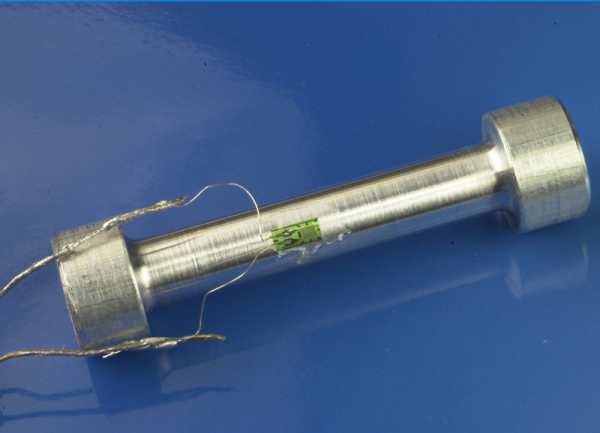

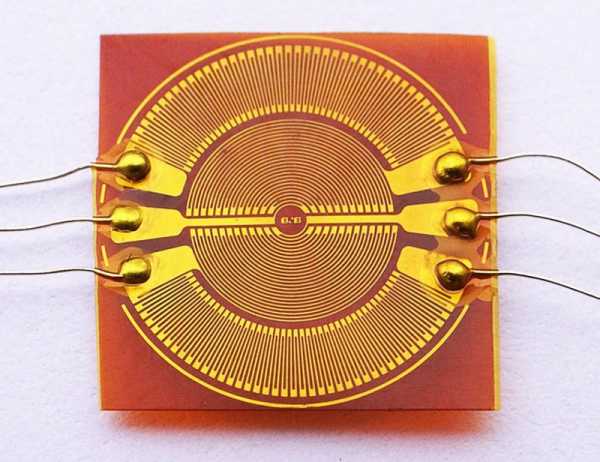

Тензометрический датчик резистивного типа представляет собой гибкую плёнку или подложку, на которую нанесён резистивный слой. Если это плёночный датчик – тонкое напыление или фольга, если проволочный — на гибкой подложке размещена проволока. Напыление или проволока укладываются в извилистую линию.

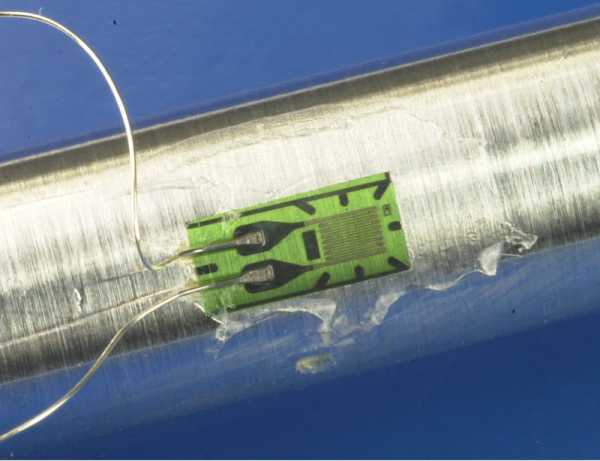

При механическом воздействии на подложку он изгибается, в результате чего плёнка, фольга или проволока растягивается. Соответственно в натянутом состоянии изменяется (уменьшается) её площадь поперечного сечения и сопротивление увеличивается. При снижении давления подложка возвращается в исходное положение, резистивный слой тоже, а его сопротивление начинает уменьшаться и возвращаться к норме.

Пьезоэлектрические чувствительные органы работают напротив. При давлении на пьезокристалл возникает ЭДС, тогда как у пьезорезистивных датчиков из тонких плёнок полупроводников также изменяется сопротивление.

Ещё можно встретить и емкостные датчики – это приборы, принцип работы которых заключается в измерении ёмкости между гибкими пластинами. А также электромагнитные устройства, в которых под воздействием на магнитопровод изменяются характеристики контура.

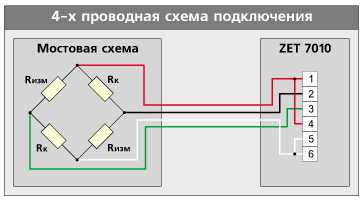

Схема подключения

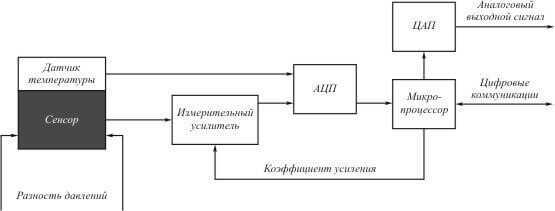

Как работает тензодатчик мы разобрались. Теперь следует ознакомиться со схемой подключения. Блок схема устройства, которое считывает сигнал, изображена на рисунке ниже. На ней вы видите один из вариантов усиления и преобразования сигнала с датчика.

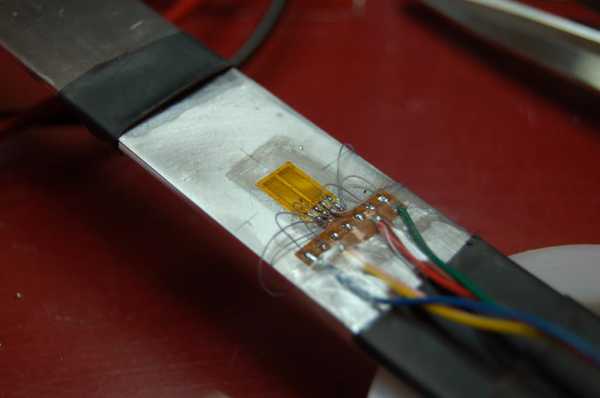

Если рассмотреть тензорезистивный датчик, то реально он представляет собой мост из резисторов, включённый следующим образом. Такая схема включения называется «Мост Уинстона» или измерительный мост.

Для его работы недостаточно подключить лишь сигнальные провода, нужны еще и провода питания. В некоторых сложных системах могут подключаться еще и провода для термостабилизации или других функций.

На видео подробно рассказывается, что собой представляют тензометрические датчики и как они работают:

Современные тензометрические датчики в зависимости от своего назначения могут использоваться в установках для измерения от долей грамм до сотен тон. Соответственно для каждого диапазона весов подбираются тензодатчки определённой конструкции и типа чувствительного элемента. Кроме измеряемых весов немаловажную роль в выборе контрольно-измерительной аппаратуры играет и условия, в которых они будт работать, а также требуемый класс точности.

Материалы по теме:

samelectrik.ru

Тензометрические датчики (Тензодатчики). Виды. Работа

На многих предприятиях существует необходимость для измерения различных параметров, изменения состояния деталей, различных конструкций. Для решения этих задач используются тензометрические датчики. Они преобразовывают величину деформации в электрический сигнал. Это получается за счет уменьшения или увеличения сопротивления датчика во время деформации, нарушения геометрии формы датчика от сжатия или растяжения. В результате определяется значение деформации.

Резистивный преобразователь, является главной составной частью высокоточных устройств и приборов. Изготавливают датчик из чувствительного тензорезистора, представляющего собой тонкую алюминиевую проволоку или фольгу. Резистор в результате деформации изменяет свое сопротивление, подает сигнал на индикатор.

Виды

В разных отраслях промышленности используется множество видов тензометрических датчиков.

1. Приборы, измеряющие силу и нагрузку.
2. Контроль давления.
3. Измерители ускорения.
4. Измерители перемещения.
5. Датчики контроля момента для станков, моторов автомобилей.

Модели датчиков разнообразны, но чаще всего используется датчик определения веса, который изготавливается в различных вариантах: шайбовый, бочковой, S-образный. Исходя из назначения подбирается необходимое исполнение.

Тензометрические датчики имеют классификацию, как по форме, так и по особенностям конструкции, которая зависит от вида чувствительного элемента. Применяются следующие виды датчиков:

1. Из фольги.
2. Пленочные.
3. Из проволоки.

Датчик из фольги;

Применяется в виде наклеивания на поверхность. Конструкция датчика состоит из фольговой ленты 12 мкм. Частично пленка плотная, остальная часть решетчатая. Эта конструкция отличительна тем, что к ней можно припаять вспомогательные контакты. Такие датчики легко используются при низких температурах.

Пленочные датчики;

изготовлены по аналогии с фольговыми, кроме материала. Такие виды производятся из тензочувствительных пленок, имеющих специальное напыление, повышающее чувствительность датчика. Эти измерители удобно применять для контроля динамической нагрузки. Пленки изготавливаются из германия, висмута, титана.

Проволочный вариант;

датчика может измерить точную нагрузку от сотых частей грамма до тонн. Они называются одноточечные, так как измерение происходит не на площади, а в одной точке, в отличие от датчиков из фольги и пленки. Проволочными датчиками можно контролировать растяжение и сжатие.

Принцип действия тензодатчиков

Тензометрические датчики представляет собой конструкцию из тензорезистора, имеющего контакт на панели. Она соприкасается с телом для измерения. Принципиальная схема действия датчика заключается в действии на чувствительный элемент исследуемой детали. Для подключения датчика к питанию используются электроотводы, соединенные с чувствительной пластиной.

В контактах существует постоянное напряжение. На тензодатчик кладется деталь через подложку. Вес детали разрывает цепь путем деформации. Деформация видоизменяется в сигнал тока.

Мост измерения тензодатчика дает возможность измерить минимальные нагрузки, расширяя этим применяемость прибора. Схема подключения мостом датчика основывается на законе Ома. Если сопротивления равны, то проходящий ток будет одинаковым. Действие снаружи обрело название «внешний фактор», изменение сигнала – «внутренний фактор». Тогда можно сказать, что принцип работы датчика заключается в определении внешнего фактора с помощью внутреннего.

В быту тензометрические датчики работают в весах. Тензорезисторы подключены с поверхностью работы весов. Подключение к питанию весов осуществляется через батареи.

Этот контрольный прибор имеет высокую точность. Погрешность чувствительных элементов составляет менее 0,02%, это высокий показатель. Существуют приборы с чувствительностью гораздо выше этого. Их работа основана на контроле действия силы. Значение силы давления прямопропорционально преобразованному сигналу тензодатчика.

Принцип действия датчиков силы

Датчики силы, другими словами динамометры входят в состав приборов, измеряющих вес. Их отсутствие делает невозможным работу системы по автоматизированию техпроцессов на производстве. Они используются в сельском хозяйстве, строительстве, металлургии.

Работа основывается на изменении деформации в сигнал. В действии происходит много разных явлений, которые обусловили несколько типов тензодатчиков:

• Тактильные.
• Резистивные.
• Пьезорезонансные.
• Пьезоэлектрические.
• Магнитные.
• Емкостные.

Тактильные датчики

Этот тип датчиков самый новый, появился после возникновения робототехники. Тактильные датчики делятся на: датчики усилия, касания, проскальзывания. Первые два определяют силу и отличаются сигналом. От других они отличаются небольшой толщиной из-за применения специальных материалов, обладающих прочностью, эластичностью, гибкостью.

Конструкция состоит из 2-х пластин(1 и 2). Между ними находится прокладка (3) с ячейками из изоляционного материала. Один провод соединен с верхней, второй с нижней пластиной. При воздействии силы на верхнюю пластину она прогибается и замыкается с нижней. Падение напряжения на резисторе является сигналом выхода.

Резистивный тензодатчик

Это широко применяемый вид датчиков, так как интервал усилий работы составляет от 5 Н до 5 МН, используются для разных нагрузок. Преимуществом его стала линейность сигнала выхода. Рабочий элемент – тензорезистор, состоящий из проволоки на гибкой подложке.

1 — Подложка
2 — Чувствительный элемент
3 — Контакты

Датчик приклеивают к измеряемому предмету. Под действием деформации изменяется сопротивление резистора, а соответственно подающего сигнала.

Пьезорезонансный тензодатчик

В этом типе датчиков применяются два эффекта: обратный и прямой. Элемент чувствительности датчика – резонатор. Пьезоэффект обратный обуславливается напряжением, которое вызывает заряды, это называется прямым пьезоэффектом.

Колебания резонатора вызывают резонансные колебания. Пьезорезонансные датчики подключаются по разным схемам. На рисунке изображена схема с генератором частоты и фильтра резонанса. Сила действует на резонатор, изменяет настройки частоты фильтра, от которых зависит напряжение выхода.

Пьезоэлектрические датчики

Работа заключается на основе прямого пьезоэффекта. Им обладают такие материалы: кристаллы титаната бария, турмалина, кварца. Они химически устойчивы, имеют высокую прочность, их свойства мало зависят от окружающей температуры.

Суть эффекта состоит в действии силы на материал. Возникают заряды разной полярности, величина которых зависит от силы. Датчик состоит из корпуса, двух пьезопластин, выводов. При воздействии силы пластины сжимаются, возникает напряжение, поступающее на усилитель сигнала.

Такие тензометрические датчики используются для контроля динамических сил.

Магнитные тензометрические датчики

Магнитострикция является основным явлением для работы датчиков этого типа. Такой эффект меняет геометрию размеров в магнитном поле. Изменение геометрии изменяет магнитные свойства, что называется магнитоупругого эффекта. При снятии усилия свойства тела возвращаются.

Это определяется изменением расположения атомов в решетке кристаллов в магнитном поле или под действием силы. В нашем варианте катушка индуктивности расположена на ферромагнитном сердечнике. От силы сердечник деформируется, получая состояние напряженности.

Изменение сердечника дает изменение его проницаемости, а, следовательно, изменяется магнитное сопротивление и индуктивность катушки.

Широко применяемыми стали датчики с двумя катушками. Первичная – запитана генератором, во вторичной образуется ЭДС. Во время деформации магнитная проницаемость меняется. В результате меняется ЭДС 2-й обмотки.

Емкостные датчики

Это параметрический тип датчиков, представляющий собой конденсатор. Чем больше площадь пластин, тем больше емкость. А чем больше промежуток между пластинами, тем меньше емкость.

Это свойство применяют для конструкции емкостных датчиков. Чтобы было удобно пользоваться измерениями, емкость преобразуют в ток. Для этого пользуются разными схемами подключения.

Обычно применяют вариант со сжатием диэлектрика между пластинами.

Преимущества тензометрических датчиков:

1. Повышенная точность измерения.
2. Сочетаются с измерениями напряжений, не имеют искажений данных измерения. Это удобство незаменимо при применении датчиков на транспорте или в критических ситуациях и условиях.
3. Малые размеры дают возможность применять их в любых измерениях.

К недостаткам тензометрических датчиков, можно отнести снижение чувствительности при резких изменениях температуры. Для получения точных результатов рекомендуется делать контроль измерения при комнатной температуре.

Подключение тензодатчиков

Подключить датчики можно легко самому, используя схему. Перед приобретением тензодатчиков определите длину кабеля подключения. Если короткий кабель наращивать в длину, то точность измерения индикатором будет значительно меньше. Оптимизацию этого параметра можно произвести контроллером SE 01, который действует вместо усилителя.

Если в конструкции весов применяются разные индикаторы, то их соединяют по параллельной схеме с помощью специальных коробок. Проводники датчиков обязательно заземляются, независимо от вида питания. Установка заземления производится в общей одной точке. Для этих целей применяется коробка для разветвления.

Далее проверяется правильность подключения по схеме датчиков, надежность контактов и заземления. Монтаж прибора осуществляется экранированным кабелем. Он заглушает помехи, вспомогательные модули при его использовании не нужны. По подобию подсоединяется преобразователь в дозатор.

Похожие темы:



electrosam.ru

Принцип работы тензодатчика

Тензодатчиком называется датчик, преобразующий измеряе­мую деформацию твердых тел в электрический сигнал. Рассмотрим принцип действия и устройство тензодатчика сопротив­ления, преобразующего деформацию (растяжение или сжатие) в изменение электрического сопротивления проводников или полу­проводников.

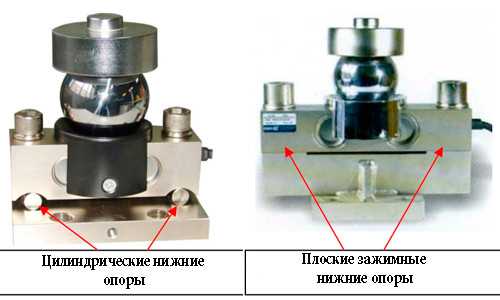

Двухопорные тензодатчики: с цилиндрическими опорами и с плоскими опорами.

Изменение сопротивления проводника тензодатчика при действии деформации объясняется 2-мя причинами: изменением гео­метрических размеров (длины, диаметра проволоки) и измене­нием удельного сопротивления материала тензодатчика.

Работа тензодатчика характеризуется коэффициентом тензочувствительности (S), который равен частному от деления относи­тельного изменения сопротивления тензодатчика на его относи­тельную деформацию:

где L и R — соответственно длина и сопротивление датчика при отсутствии механического напряжения;

?L и ?R — соответственно изменение длины и сопротивления в результате воздействия внешнего деформирую­щего усилия.

Формула может быть представлена в виде:

Коэффициент тензочувствительности является безразмерной величиной и может быть как положительным (для материалов, у которых сопротивление при растяжении увеличивается), так и отрицательным (для материалов, у которых сопротивление при растяжении уменьшается). Для различных металлов значение S колеблется от —12,6 (никель) до +6 (платино-иридий). Величина номинального сопротивления тензодатчика находится в пределах 50—1000 Ом.

Проводниковые тензодатчики делают из металлической проволоки (никель, копель, константан и др.) диаметром 0,015 — 0,05

мм. Конструктивно они выполняются ненаклеиваемыми и наклеиваемыми.

Рисунок 1. Конструктивная схема исполнения ненаклеиваемого тензодатчика.

На рис. 1 приведено конструктивное исполнение ненаклеиваемого тензодатчика. Чувствительным элементом в нем являет­ся круглая проволока.



Наклеиваемый тензодатчик представляет собой тонкую про­волочку, сложенную в виде решетки (рис. 2) и обклеенную с обеих сторон изоляционными пластинками из папиросной бумаги, пленки лака или клея.

Для определения растяжения или сжатия пластинка прочно наклеивается на поверхность детали при помощи специального клея (например, БФ-2, БФ-4, бакелитового клея и др.), тензодатчики воспринимают деформации наружного во­локна детали и реагируют на растяжение и сжатие. В случае pacтяжения сопротивление проволочки тензодатчика увеличивается, а при сжатии — уменьшается.

Проволочные датчики имеют малый вес и габариты, практически безынер­ционны и потому могут измерять быстро меняющиеся деформации.

Рисунок 2. Конструктивная схема наклеиваемого тензодатчика.

Проволочные тензодатчики можно размещать в труднодоступных местах, они просты по конструкции и дешевы. Все перечислен­ные достоинства тензодатчиков вызвали их широкое распространение.

К недостаткам проволочных тензо­датчиков следует отнести малую вели­чину относительного изменения сопро­тивления и, следовательно, малую чувствительность. В связи с этим при использовании тензодатчиков следует применять измерительные схемы высо­кой чувствительности и сложности.

Проволочные тензодатчики применя­ют при измерении деформаций в деталях механизмов в качестве главных элементов датчиков усилий, веса, давления, крутящего момента и т. п.

Тензодатчик является составной частью электрического тензо­метра — прибора для измерения в твердых телах деформаций, возникающих под воздействием нагрузок.

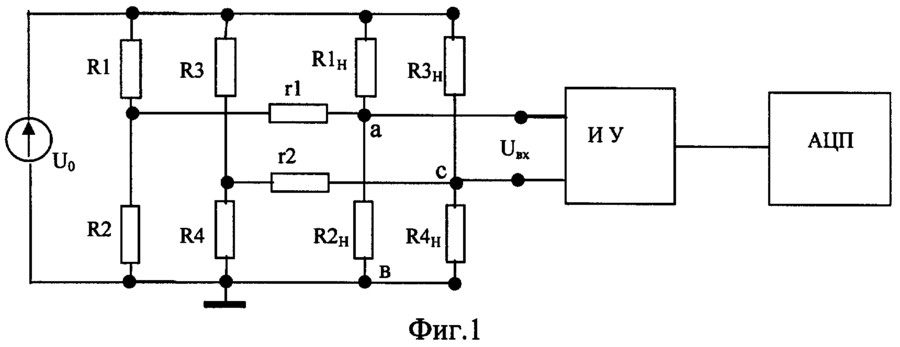

Для измерения дефор­маций датчики включаются в мостовые или потенциометрические схемы. Тензодатчики позволяют измерять как статические, так и динамические деформации.

При необходимости регистрации сложных деформаций применяют питание измерительных мостов напряжением высокой частоты; регистрация при этом производит­ся, например, на осциллографе, что делает установку значительно сложнее.

Поделитесь полезной статьей:

Top

fazaa.ru

виды, принцип работы и устройство

В различных современных сферах жизнедеятельности человека существует необходимость контроля разных конструкций путем замера параметров и текущего состояния данного элемента. Незаменимыми помощниками в таком деле выступают тензометрические датчики.

Ведущие технологии все чаще используют электронные тензодатчики, среди которых наибольшее распространение получили тензорезистивные модели устройства. Тензометрические элементы могут измерять вес, силу, давление, передвижение и т.п.

Широкое применение нашли тензодатчики для весов, промышленных станков, различных двигателей, используются в строительной области и многих других направлениях.

Виды датчиков

В различных промышленных отраслях применяется огромное множество тензометрических преобразователей. Различают следующие типы устройств:

• средства измерения силы – датчики сканируют изменения параметров усилия и нагрузки;
• приборы для измерения проекции ускорения – акселерометры;
• измерительные средства перемещения испытуемых материалов;
• тензометрические устройства давления – характеризуются контролем параметров давления различных элементов в разных средах;
• тензометрические преобразователи крутящего момента.

Для весов тензодатчики являются наиболее типичным конструктивным элементом. В зависимости от применения структуры грузовой принимающей поверхности используются датчики следующих видов:

• приборы консольного типа;
• средства измерения в виде латинской литеры S;
• тензодатчики в форме шайбы;
• приборы измерения, отдаленно напоминающие форму бочки.

Существует классификация измерительных тензодатчиков, зависящая от конструктивной особенности – элемента чувствительности. Исходным материалом определены такие модели:

• проволочные – создаются в форме проволоки, материалом служит двухкомпонентный нихром, элементальное соединение фехраль, термостабильный сплав константан;
• тензометрические датчики из фольги – используются тонкие полоски фольги;
• полупроводниковые датчики – изготавливаются из таких химических элементов, как кремний, галий, германий.

Принцип функционирования

В основе принципа устройства использован тензоэффект. Его суть заключается в изменении рабочего противодействия полу- и проводниковых элементов во время их растяжения или сжатия – механической деформации.

Тензодатчики представляют собой конструктивный набор из тензорезистора, который имеет коммуникативную точку на панели. Последняя соединяется с материалом для измерения. Функциональная схема срабатывания тензометрического датчика заключается в том, что происходит воздействие на элемент чувствительности. Подсоединение прибора к источнику питания проводится при помощи электроотводов, которые имеют контакт с чувствительной пластиной.

Контактные места характеризуются наличием постоянного напряжения. Тензодатчик принимает на себя деталь через специальную подложку. Масса материала прерывает цепь за счет деформационных искажений. Полученный процесс трансформируется в электрический сигнал тока.

Тензометрический датчик давления зачастую используется с тензоусилителями переменного тока. В данной системе совершается амплитудная модуляция напряжения, которая подается непосредственно на преобразовательные датчики.

Устройство тензодатчика

Тензометрическое средство измерения состоит из:

• упругого элемента;
• тензорезистора;
• корпуса прибора;
• герметичного разъема.

Под упругим элементом подразумевается тело, принимающее на себя нагрузку. В основном производится из специальных марок стали, которые заранее прошли термическую обработку. Это оказывает влияние на получение стабильных показаний. Форма изготовления представлена в виде стержня, кольца или консоли. Стержневая конструкция более востребована и широко распространена.

Тензорезистор – это проволочный или фольговый резисторный узел, который приклеивается к стержню. Данная деталь тензометрического датчика меняет свое сопротивление относительно деформации стержня, а деформационное искажение, в свою очередь, пропорционально нагрузке.

Корпус измерительного прибора предохраняет внутреннюю конструкцию от всевозможных механических повреждений, в том числе и от негативных воздействий окружающей обстановки. Корпус соответствует нормам международного стандарта и имеет различные формы.

Герметичный разъем необходим для коммуникации датчика с дополнительным оборудованием (весы, усилители и т.п.) посредством кабеля. Существуют вариативные схемы соединения. Конструктивные особенности некоторых тензодатчиков предусматривают замену кабеля.

Датчики измерения силы

Тензометрические датчики силы имеют другое распространенное название – динамометры. Данные средства измерения являются составной частью весового оборудования. Их необходимость трудно переоценить, так как они функционируют во всех автоматизированных технологических системах любого производства. Они нашли применение в сфере сельского хозяйства, медицине, металлургии, автомобилестроении и т.д.

В данном методе измерений происходит множество манипуляций, и в соответствии с этим различают несколько типов тензодатчиков:

• тактильные – подразделяются на преобразователи усилия, проскальзывания и касания;
• резистивные – используют тензорезистор и имеют линейный сигнал выхода;
• пьезорезонансные – характеризуются прямым и обратным эффектом, который обеспечивает специальный датчик – резонатор;
• пьезоэлектрические – устойчивы к окружающей температуре, высокопрочные, используется непосредственный пьезоэффект;
• магнитные – функционируют на явлении магнитострикции, изменяющей геометрию размеров в магнитной области;
• емкостные – средства измерения параметрического типа, являющиеся конденсатором.

Датчики измерения веса

Тензометрические датчики веса состоят из трех элементов:

1. Тензорезистор.
2. Балка изгиба.
3. Кабель.

Датчики используются в весовом оборудовании промышленного назначения и личного пользования. Более популярны данные средства измерения в производственных сферах и имеют такие типы:

• консольные устройства – алюминиевые или стальные заготовки. Стальные могут быть исполнены в форме бочки или шайбы, обладают высокой герметичностью;
• балочные устройства – измеряют нагрузки на платформенных и мостовых конструкциях.

Преимущества тензодатчиков

Они следующие:

• Высокоточные замеры параметров.
• Не допускают искажения информации.
• Совместимость с замерами напряжений.
• Компактные габаритные размеры.

Недостатком можно считать потерю чувствительности функционирующих элементов при критических перепадах температуры.

fb.ru

назначение устройства, разновидности, принцип работы

Ни одно промышленное предприятие не обходится без устройства для измерения точного веса и силы растяжения различных деталей и металлоконструкций. Тензометрические датчики веса и давления преобразовывают величину деформации в наиболее подходящий для замера сигнал. В основном сигнал бывает электрический. Поэтому производители, изготовив металлические изделия, проверяют их максимальную степень сжатия и растяжения.

Назначение устройства

Приборы для вычисления деформации изготавливаются из тензорезисторов и тензоматериалов, которые имеют наивысшую чувствительность. Основная деталь устройства — алюминиевый провод мелкого диаметра. Иногда производители датчиков делают проволоку из фольги. Принцип действия всех весовых аппаратов практически одинаковый: в процессе работы резисторы начинают реагировать на колебания сжатия и растяжения, вследствие чего сигнал передается на контакты.

Существуют датчики, предназначающиеся для разных отраслей: металлургических, фармацевтических и атомных.

Разновидности тензодатчиков:

• измеряющие нагрузки;
• модели, контролирующие перемещение;
• динамометры — устройства для замера силы и веса;
• приборы для точной фиксации скорости;
• тензометрические датчики, используемые для станочных и автомобильных моторов.

Среди всех аппаратов чаще всего применяется датчик для замера веса. Существуют такие типы устройств: консольные, S-образные, шайбовые и бочковые. Балочными моделями пользуются довольно редко. Выбор типа приспособления зависит от сферы применения.

Конструктивные особенности

Устройства разделяются как по типу формы, так и по типу конструкции. Для вычисления точной деформации тензометрический датчик должен иметь предельно чувствительные элементы. Их контакты делятся на следующие типы:

• проволочные;
• фольговые;
• пленочные.

Тензодатчик с фольговыми элементами применяется путем наклеивания. Система представляет собой полосу из фольги толщиной 12 мкм, но бывает и тоньше. Один участок ленты имеет решетчатую форму, а второй — плотную пленку. Это позволяет разместить на материале дополнительные контакты, что делает систему очень удобной в эксплуатации. Устройство способно переносить экстремально низкие температуры.

Аналогом фольговых являются пленочные модели. Единственное отличие между ними — материал для изготовления. Пленочные датчики производят из тензочувствительной пленки, поверхность которой имеет особое напыление, увеличивающее чувствительность устройства. С их помощью измеряют точные динамические нагрузки. Пленки делаются из германия, титана и висмута.

Для измерения нагрузок от 100 грамм до тонн применяются проволочные приспособления. Пленочные и фольговые модели способны измерять нагрузки по всей площади, а проволочные датчики вычисляют давление только в одной точке. Одноточечные тензодатчики часто используют для замера деформации на растяжение и сжатие.

Прибор в действии

Основу устройства составляет тензорезистор, оснащенный контактами, прикрепленными на верхнюю часть панели. В процессе измерения происходит соприкосновение контактов с объектом. Все тензометрические датчики основываются на единой технологии измерения деформации путем взаимодействия чувствительных элементов с определенной деталью.

Датчик подключается к сети за счет электрических отводов, которые также прикрепляются к чувствительной пластинке, после чего контактные детали начинают действовать под постоянным напряжением. Принцип работы тензодатчика простой: измеряемая конструкция укладывается на специальную подложку, вес которой начинает разрываться цепью и происходит механическая деформация, а контрольные контакты преобразовывают полученное растяжение или сжатие в электрический сигнал.

Предназначение измерительного моста

Тензодатчик оснащен измерительным мостом, позволяющим сделать замер наименьшей нагрузки. Таким образом прибор способен вычислить любой вес и силу. Мостовая система сделана на основе закона Ома: если сопротивление имеет одно значение, то проходящее напряжение через резисторы покажет точно такое же значение. То есть в процессе задействованы 2 фактора: внешний и внутренний. Первый фактор воздействует на тело предмета, а внутренний преобразовывает значение в сигнал.

Бытовыми тензодатчиками являются цифровые и электронные устройства для измерения веса. Они имеют контакты, которые подсоединены к металлическому листу. При укладке предметов на рабочую поверхность весов начинают действовать контакты, передающие значение на тензорезисторы, а затем на циферблат. Устройства могут подключаться к сети или работать за счет батареек.

Например, преобразователь сигналов Z-SG анализирует информацию с высокой точностью. Отклонение от нормы полученных данных составляет 0,02%. Это довольно высокий показатель точности, но есть приборы, показывающие более точную информацию. Такие тензорезисторные датчики оснащены контактами, которые тоже являются передатчиком преобразованного электронного сигнала, полученного путем измерения силы и веса детали.

Преимущества и недостатки

Есть один недостаток — это незначительная потеря чувствительности датчика в процессе работы при очень колеблющихся экстремальных температурах. Желательно, чтобы температура была устойчивой, а влажность не превышала 30%. Тогда прибор покажет более точные данные. Из плюсов можно выделить следующее:

• приспособления имеют компактные габариты, а это позволяет их эксплуатировать в любых местах;
• датчики способны измерять динамические и статические напряжения, что делает систему удобной для работы в разных условиях;
• тензодатчики могут измерять деформацию детали с минимальной погрешностью.

Устройства просто незаменимы во всех отраслях. Они помогают получить данные быстро и с высокой точностью.

Схема подключения

Грамотно подключить датчик не составит труда, если воспользоваться схемой. Перед покупкой приспособления нужно определиться с длиной провода, потому что правильно удлинить кабель будет сложно. Зачастую после этого точность данных сбивается. Решить эту проблему можно контролером se 01 тензодатчика, являющимся модулем-усилителем. Его надо вмонтировать в само устройство.

В весах могут быть 2 и более индикатора. Они должны подключаться соединительными коробками параллельно. Если аппарат работает от сети, то его нужно заземлить. Провода заземляются в общую точку при помощи разветвлительной коробки. После подключения производится визуальный осмотр на правильность соединения элементов датчика. Также проверяется заземление и все контакты.

Если преобразователь чрезмерно перегрузить работой, то он может выйти из строя. В таком случае не рекомендуется проводить самостоятельные ремонтные работы. Придется нести приспособление в специализированную мастерскую.

Среди всех моделей большим спросом пользуются: ДСТ, НСК К-Б-12А, Кели, Utilcell, Zemic, Ацп и НВМ. Они отличаются друг от друга техническими характеристиками, следовательно, покупая датчик, нужно внимательно изучить все параметры.

220v.guru

Тензодатчики веса: схема подключения и применение

В различных отраслях промышленности, а также в повседневной жизни достаточно широко используются тензодатчики, представляющие собой несложные приборы электромеханического действия. В каждом из них размещается механическое регистрирующее устройство, деформация которого преобразуется в электрический сигнал. На этом принципе работают тензодатчики веса, схема подключения которых может осуществляться в нескольких вариантах.

Тензодатчики: принцип работы и применение

Все тензодатчики работают на принципе изменяющегося сопротивления в процессе механического воздействия на проводник. Простейшее конструктивное исполнение тензодатчика для весов сделано в виде проводниковой мелкоячеистой сетки, закрепленной на токопроводящей основе. В качестве такой основы может использоваться металлическая фольга. Полученный прибор при ударе или надавливании способен точно определить основные параметры такого воздействия: где, когда и с какой силой был нанесен удар.

Основная роль тензора в подобных ситуациях – своевременная сигнализация о воздействии. Чтобы полученные данные обрели необходимый формат, к тензодатчику веса подключаются дополнительные устройства.

В тензорных регистрирующих приборах для исполнительной схемы используется проволочный вариант, в котором присутствуют петли, перемычки и витки. Приборы с более высокой сложностью изготавливаются с применением фольгированных комбинированных схем. Это позволяет получать точные сведения при однокомпонентных, двух- и трехмерных и кольцевых деформациях.

Фиксация изменений сопротивления во время расширения или сжатия полупроводниковых и проводниковых пластин получила название тензорезистивного эффекта. В этом случае деформации подвергается сама атомарная структура какого-либо материала. Благодаря этим свойствам было создано много тензорезистивных приборов, нашедших широкое применение в различных областях.

В первую очередь эти физические свойства используются в тензодатчиках веса, устанавливаемых в бытовых напольных весах, в электронных весах магазинов, а также во многих промышленных установках, предназначенных для взвешивания крупногабаритных грузов. Тензодатчики веса выпускаются в широком ассортименте, что позволяет легко подобрать требующуюся комплектацию для конкретного случая. Кроме различных типов весов, эти приборы используются в балочных весовых регистраторах, измеряющих весовые нагрузки в мостовых и платформенных конструкциях. С их помощью регистрируется величина деформационного сдвига или изгиба.

Схемы подключения тензодатчиков

Тензодатчики веса подключаются к индикатору или весовому терминалу двумя основными способами. Как правило, используется четырехпроводной или шестипроводной вариант. В основном, когда применяются тензодатчики веса, схема подключения бывает с помощью четырех проводов.

На различные типы весов грузоприемных устройств устанавливаются тензодатчики разных типов. Например, в автомобильных весах грузоприемные устройства выполняются в виде сборной конструкции. В этом случае применяются две полуплатформы, размещаемые на восьми тензодатчиках – по четыре на каждую из них. Обе группы приборов подключаются с помощью специальных суммирующих плат, объединяющих сигналы, поступающие с тензодатчиков. Они же выравнивают и угловые нагрузки за счет подключения в цепь дополнительных резисторов.

Четырехпроводная схема очень удобна, когда длина кабелей остается неизменной, а также отсутствует необходимость в компенсации температуры, влияющей на сопротивление кабелей. Данная схема очень простая для монтажа и подключения. В случае необходимости улучшить метрологические характеристики весов, применяется схема с шестью проводами, полностью компенсирующая внешние воздействия, в результате которых происходит изменение сопротивления в питающих кабелях.

electric-220.ru

описание, инструкция и принцип работы

Тензодатчик – это специальный датчик, который позволяет преобразовывать измеряемую деформацию твердых тел в электрический сигнал.

В этой статье мы рассмотрим принцип действия и устройство тензодатчика. Также вы узнаете его сопротивление и преобразующую деформацию.

Особенности работы

Изменение сопротивления проводника тензодатчика во время деформации объясняется по двум причинам:

1. Изменением геометрических размеров.
2. Изменением удельного сопротивления материала.

Работа тензодатчика будет характеризоваться коэффициентом тензоустойчивости (S). Найти его можно по следующей формуле:

• L и R в этой формуле – это длина сопротивления датчика при отсутствии механического напряжения.
• ?L и ?R – изменение длины и сопротивления в результате воздействия внешнего деформирующего усилия.

Формула также может быть представлена в следующем виде:

Коэффициент тензоустойчивости считается безразмерной величиной и поэтому он может быть, как положительным, так и отрицательным показателем. Для разнообразных металлов значение S может колебаться от – 12.6 до +6. Величина номинального сопротивления тензодатчика находится в пределах от 50 до 1000 Ом.

Важно знать! Проводниковые тензодатчики изготовляют из металлической проволоки. Их диаметр составляет от 0.015 до 0.05 мм.

Наклеиваемый тензодатчик

Наклееваемый тензодатчик также пользуется популярностью. Он представляет собою тонкую проволоку, которая будет сложена в виде решетки. Также она будет обклеена с обеих сторон специальными изоляционными пластинками. Для определения растяжения или сжатия пластинку в обязательном порядке необходимо будет наклеить на поверхность детали с помощью специального клея.

Тензодатчики способны воспринимать все деформации наружного волокна детали и реагировать на сжатие или растяжение. Проволочные тензодатчики имеют небольшие размеры и поэтому являются безынерционными. В большинстве случаев подобные датчики размещают в труднодоступных местах. Благодаря ряду достоинств эти устройства действительно приобрели значительную популярность.

Конечно, после детального изучения, наклеиваемого тензодатчика можно выделить и его недостатки. К основному недостатку относится малая величина изменения сопротивления. В связи с этим во время проведения измерения, вам потребуется применять измерительные схемы высокой чувствительности.

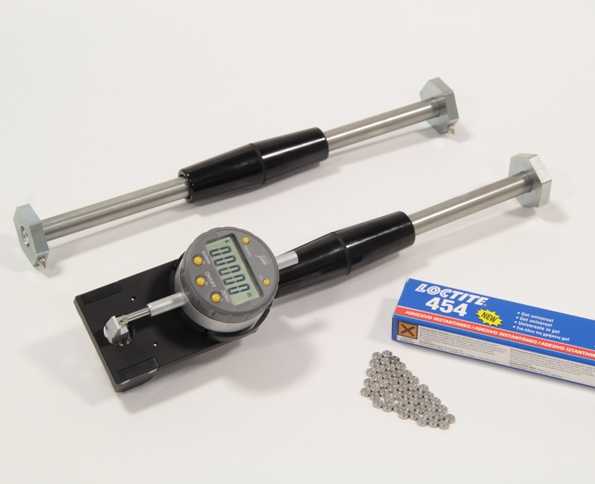

Проволочные тензодатчики на сегодняшний день применяют при измерении деформаций в деталях разнообразных механизмов. Тензодатчик также является составной частью тензометра. Тензометр – это специальный прибор, который проводит измерения в твердых телах деформаций, возникающих во время нагрузки.

Для измерения разнообразных деформаций датчики будут включаться в мостовые или потенциометрические схемы. Благодаря использованию тензодатчиков у вас появится возможность измерять не только статические, но и динамические деформации.

Чтобы регистрировать сложные деформации тензодатчика специалисты применяют питание измерительных мостов напряжением высокой частоты. Например, изучить сложные деформации можно с помощью оциллогрофа. Теперь вы знаете, как работает тензодатчик и его разновидности. Надеемся, что эта информация была полезной и интересной.

vse-elektrichestvo.ru
