Быстрозажимные струбцины: принцип работы, виды и лучшие производители

Быстрозажимные струбцины представляют собой приспособления, которые предназначены для быстрого закрепления той или иной заготовки.

Инструмент обычно применяют для того, чтобы производит слесарные и столярные работы.

Эта статья пойдет о том, каково устройство приспособления, его принцип действия, виды и критерии выбора.

Содержание:

  • 1 Быстрозажимные струбцины
    • 1.1 Принцип действия и устройство
    • 1.2 Разновидности
    • 1.3 Категории
    • 1.4 Компании-изготовители
  • 2 Как правильно выбрать

Быстрозажимные струбцины

Принцип действия и устройство

Быстрозажимные струбцины – универсальный механизм, который сильно напоминает тиски. Инструмент применяют для закрепления деталей из металла при сварочных работах. Некоторые разновидности устройств применяют при склеивании или распиливании заготовок из древесины. Все они отличаются между собой по форме, устройству конструкции и размерам. Само устройство выглядит как рейка из металла.

С одной стороны планки есть губка неподвижного типа, а со второй подвижная, на которой есть триггер. Фиксирование элементов производится посредством зажима рукоятей. Оно дает специалисту возможность работать одной рукой, причем струбцина имеет ощутимое прижимное усилие для надежного закрепления заготовок.

У таких устройств есть одно достоинство. Если развернуть обе части инструмента в противолежащие части, получится устройство для распорки. По этой причине и можно назвать устройство универсальным. При изготовлении приспособлений используют натуральное дерево, металл или пластик с высокой прочностью.

Разновидности

Есть такие типы струбцин.

  1. G-образная – изделия делают из специализированной инструментальной стали посредством ковки. Она обладает отличной фиксацией и дает возможность скреплять сразу несколько заготовок из металла. У нее мелкий резьбовой ход, который является гарантией отличной прижимной силой. Эта функция часто применяется для сварочных работ.
  2. Торцевая – кованая или литая конструкция сделана в виде буквы «С», а еще она оснащена 3 зажимными винтами, которые размещены под углом в 90 градусов относительно друг друга. Такое изделие отлично подойдет для работ с изделиями из натурального дерева. Механизм дает надежное сцепление и закрепление поверхностей, а потому торцевые модели очень популярны среди столяров.
  3. Т-образная – корпус имеет направляющий профиль, изготовленный в виде буквы «Т». Длина такого профиля составляет до 1 метра. На нем есть подвижные губки. Силу зажима дает винт, оснащенный рукоятью, соединенный с одной губкой. Инструмент применяют при работе с элементами секционного типа в области монтажа.

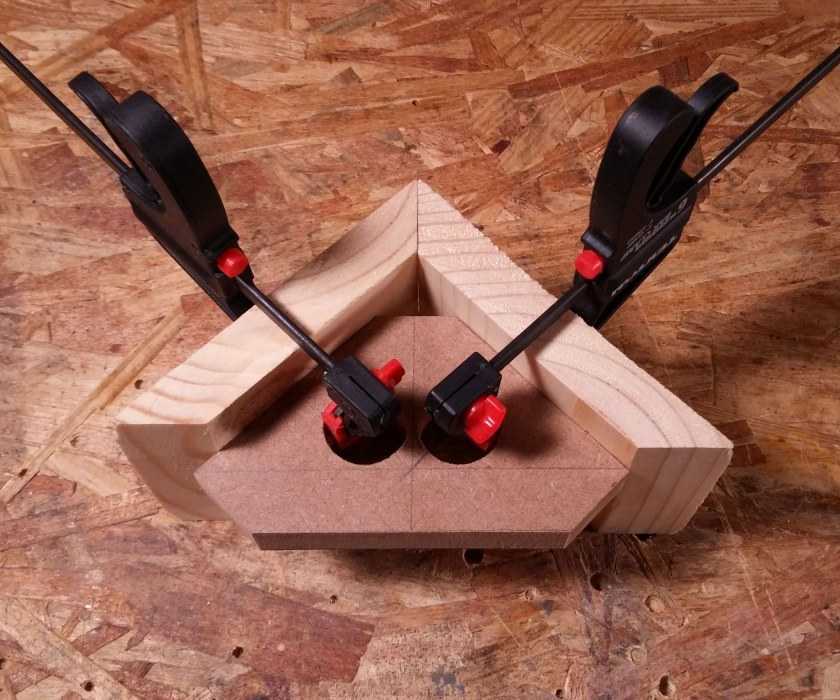

  4. F-образная – быстрозажимная струбцина такого типа имеет широкий диапазон регулировки. На конструкции реечного типа размещена неподвижная губа, а на другой части двигающаяся губа с наличием шайбы и подвижного винта. Средняя ширина зажима в этих моделях составляет 0.3 метра. В зависимости от типа модели, реечная длина может составить до нескольких десятков см. Это даст возможность закрепления сразу нескольких элементов.
  5. Ленточная – струбцина узкоспециализированная благодаря особому корпусному устройству. Инструмент имеет натяжение и синтетическую ленту или же прочный ремень, что дает равномерную нагрузку на детали, которые притягивают. Такое приспособление распространено в кругу бондарей и столяров.

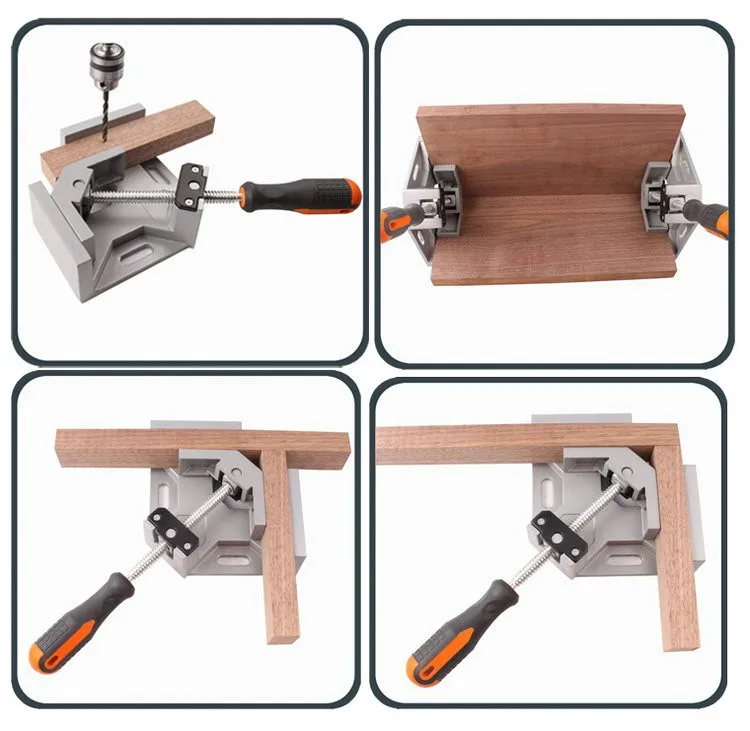

  6. Угловая – такие конструкции легко узнать, а еще они имеют несколько разновидностей (винтовая и магнитная). Винтовые типы используют для закрепления деревянных элементов. Литой корпус с выступающими элементами удерживает заготовку ровно под прямым углом. зажимная сила зависит лишь от одного винта, а наличие перфорации предусматривает фиксацию конструкции на любую поверхность. Магнитные инструменты используют для сварочного процесса. Это приспособления дает точное позиционирование заготовок из металла.
  7. Пружинная – такой тип струбцины внешне напоминает прищепок. Детали зажимают посредством пружинного механизма, который дает возможность регулирование усилие прижима. Этот вариант инструмент прост в использовании, потому что при работе задействована лишь одна рука. Недостаток можно считать малый захват.
  8. Трубная – конструкция выглядит, как трубка с неподвижной губкой. Вторая же должна двигаться вдоль трубки и оснащена фиксатором, который стопорит ее. Прижимная сила будет создана за счет винта с рукоятью. Обычно такой инструмент применяют для создания столешниц или дверей.
  9. Рычажная – основная особенность инструмента заключается в наименовании, потому что механизм оснащен рычагами (зажимами), которые быстро фиксируют. При работе такое приспособление не нуждается в больших усилиях.
  10. Быстрозажимная автоматическая струбцина – ее называют пистолетной благодаря наличие нескольких ручек, которые приведут к сжатию заготовки. Прочный и легкий корпус из нейлона при любых условиях.

Такие устройства можно классифицировать.

Категории

Их несколько.

По методу зажима

Классический прибор обладает винтовым механизмом, который будет перемешать подвижный элемент конструкции. Прижимное усилие будет регулировать непосредственно мастер. По этой причине работы производят в обе руки. Такие приборы максимально удобные, потому что разжим и крепление элементов можно выполнить одной рукой.

По усилию

За надежность крепления будет отвечать зажимной механизм. В некоторых моделях значение усилие способно варьировать в пределах 20-1000 кг.

По материалу изготовления и массе

Металлические быстрозажимные струбцины (чугунные и стальные) надежные и качественные. Но важно учесть тот факт, что такие приборы большие по весу. Есть и алюминиевые литые модели, а также механизмы, выполненные из синтетического сырья. Эти модели более легкие и достаточно прочные.

По функциональности

Есть инструменты с разными опциями для регулирования зажимного угла, поворота губок, прижимного усилия, что сильно расширяет функциональные возможности устройства. Некоторые виды струбцин можно применять в роли распорки.

Компании-изготовители

Чтобы открыть обзор лучших моделей, стоит поговорить об устройстве ВАНСО QCB-900. Данный механизм предназначен для закрепления больших элементов.

Основные параметры:

  • Реечная длина 0.9 метра.
  • Накладки из резины на губках.
  • Возможность закрепления элементов из металла и древесины.
  • Простота управления за счет наличия прорезиненной ручки и курка.
  • Нажатие на курок будет регулировать силу прижима.
  • Есть система жесткости ребер.

Быстрозажимная модель автоматического действия Topex 150 mm 12A515. Особенности следующие:

  • Масса 0.5 кг.
  • Подойдет для слесарных и ремонтных работ.
  • Скорость зажима губок.
  • Реечная длина составляет 0.32 метра.
  • Глубина зажима составляет 6 см.
  • Захватная ширина 0.3 метра.
  • Рама изготовления из высокопрочного пластика.

Еще одна ТОПовая модель – Inforce 90×300 mm. Основные параметры:

  • Применяется в области монтажа для работ любой сложности.
  • Инструмент удобный и он не вызывает усталость в процессе проведения работ.
  • Высокий уровень прочности фиберглассовой рукояти.
  • Стальная рама.
  • Глубина составляет 9 см.
  • Зажимная ширина составляет 0.3 метра.

F-образная модель Gigant 500x120x600. Инструмент подойдет для закрепления заготовок при склеивании или распиливании.

Характеристики следующие:

  • Масса составляет 1.9 кг.
  • Длина составляет 0.59 метра.
  • Глубина 0.12 метров.
  • Зажимная ширина 0.5 метра.
  • Накладки на губках исключают деформирование элементов.
  • Ручка очень удобная.
  • Корпус из металла с направляющей.

Столярная быстрозажимная струбцина с фиксатором Hardax 200 mm:

  • Масса 0.57 кг.
  • Инструмент ее длину 0.38 метра.
  • Металлическая прочная конструкция.
  • Зажимная ширина 0.2 метра.
  • Дает высокую прижимную силу, что дает возможность производить сложные работы.

Модель пистолетного типа «Кобальт 450 мм 244/735». Такой инструмент дает возможность фиксировать элементы без большой нагрузки на руку.

Основные параметры:

  • Масса 0.72 кг.
  • Приспособление имеет длину 0.65 метров.
  • Глубина составляет 8 см.
  • Зажимная ширина составляет 0.45 метров.
  • Конструкция реек выполнена из углеродистой стали.
  • Корпус из нейлона с фиберглассом.
  • Механизм плунжерный, обеспечивающий высокое давление в процессе зажима.

Рассмотрим последнюю модель в ТОПе, это Quick Grip XP450 Irwin 10505944. Особенности:

  • Масса 1. 5 кг.
  • Длина приспособления составляет 0.69 метра.
  • Разжимной двухпозиционный механизм, чтобы работа была безопасной.
  • Защита от скольжения элементов при креплении.
  • Инструмент может трансформироваться в распорку.
  • Специализированные накладки на губки, которые дают возможность закреплять даже очень неровные заготовки.
  • Глубина составляет 9.2 см.
  • Зажимная ширина составляет 0.45 метров.
  • Возможность выполнять клеевые работы с прижимной силой до 2.7 центнеров.
  • Направляющая усиленная, а потому предотвратит изгиб шины и обеспечивает большой эксплуатационный срок.

А теперь поговорим об особенностях выбора.

Как правильно выбрать

Выбор любых инструментов для слесарных работ будет зависеть от предназначения. Во время покупки быстрозажимных струбцин важно обращать внимание на такие основные свойства – дистанция между элементов для зажима и рабочий ход. Чем выше будут значения по таким показателям, тем лучше инструмент. Они дают возможность применять устройства для функционирования и с огромными, и с малыми изделиями.

Для работ по сварке покупают G-образную модель. Она надежно закрепляет металлические элементы. Еще такое устройство обладает высокую прижимную силу, что считается крайне важным фактором при трубной сварке. Масса и материал изготовления инструмент играет достаточно важную роль в процессе выбора. Для домашних работ настоятельно рекомендуем покупать изделия, чей вес до 1 кг. Есть модели с массой больше 5 кг, которые применяют на промышленном производстве, а еще при работах с габаритными заготовками.

Большинство моделей оснащены защитным противокоррозионным покрытием. Это крайне важно, если инструмент расположен в комнате, где высокий уровень влажности. Для покрытия применяют лакокрасочные и гальванические средства. Некоторые компании-изготовители используют такое покрытие, как порошковая краска.

Основной особенностью защиты порошком является плавная работа реечной быстрозажимной струбцины в течение длительного временного промежутка. Еще важно обращать внимание на дополнительные приспособления, а большинство струбцин продаются в комплекте с Т-образной рукоятью, которые дают возможность регулировать зажимную силу. Для защиты заготовок из натурального дерева изготовители оснащают губки струбцин особыми накладками мягкого типа.

Еще один критерий по выборе – метод и зажимное усиление. В такой случае выбор будет зависеть от прямого назначения инструмента. Для работ с большими металлическими заготовками стоит выбирать мощное устройство, а если вы планируете работать с элементами из древесины, которые требуется распиливать или склеивать, то выбирайте быстрозажимной пистолетный механизм. Это даст возможность надежно закреплять элемент и при этом не повредить поверхность. Ширина губок для фиксации определяется шириной элементов, которые будут применены в процессе работы.

Значение колеблется в пределах 20-50 см. Есть широкофункциональные модели. Например, в определенных моделях губчатый поворот на 180 градусов и возможность применять устройство как распорку. При покупке уделите внимание винтовой резьбе. Настоятельно рекомендуем выбрать покупать устройства с крупной резьбой. Те, что имеют мелкую резьбу, плохо фиксируют. А вот второстепенным критерием выбора является рукоять. В таком случае пользователь самостоятельно может выбрать тип ручки на свое усмотрение. Наилучшим вариантом будет прорезиненная или эргономическая рукоятка.

Это универсальный инструмент для столярных и слесарных работ. Конструкция делает крепление при сварке, сверлении, пилении или склеивании надежным. Есть много моделей, отличающихся по назначению. Выбор быстрозажимной струбцины своими руками строго индивидуален и во многом зависит от поставленных задач. Такие рекомендации и параметры моделей помогут выбрать качественный и надежный инструмент.
