Принцип действия и устройство щековых дробилок » Ремонт Строительство Интерьер
Для производства щебня при переработке прочных горных пород на первой стадии дробления применяются, как правило, щековые дробилки. Это обусловлено двумя основными факторами. относительно большими размерами приемных отверстий дробилок и большими развиваемыми усилиями дробления, основанными на способе «раздавливание».
Принцип работы щековых дробилок заключается в следующем.
В камеру дробления, имеющую форму клина и образованную двумя щеками, из которых одна — неподвижная, а другая — подвижная, поступает порода, подлежащая дроблению. В процессе работы дробилки куски породы из-за клинообразности камеры располагаются по высоте камеры в зависимости от крупности; более крупные — вверху, менее крупные — внизу.
Подвижная щека, периодически приближаясь к неподвижной, сдавливает находящиеся в камере куски породы, которые по мере разрушения продвигаются вниз по камере под действием силы тяжести и выходят из камеры дробления, если их размер становится меньше размера выпускной щели дробильной камеры.
Промышленный выпуск щековых дробилок начался в середине XIX в., и их конструкция постоянно совершенствовалась. В мировой практике известно несколько десятков кинематических схем, на основе которых было создано множество различных типов щековых дробилок.
В настоящее время наиболее распространенными являются две кинематические схемы щековых дробилок: с простым и сложным движением щеки (рис. 5.3).
В дробилке с простым движением (рис. 5.3, а) подвижная щека 2 подвешена на неподвижную ось 8. Шатун 9 дробилки верхней головкой шарнирно соединен с приводным эксцентриковым валом 4, получающим вращение от маховика 5. В нижнюю часть шатуна шарнирно упираются две распорные плиты 6, одна из которых противоположным концом упирается в нижнюю часть подвижной щеки, другая — в регулировочное устройство 7 При вращении эксцентрикового вала нижняя часть шатуна движется вверх и вниз, угол между плитами меняется, и подвижная щека получает колебательное движение
Траектории движения верхней и нижней точек подвижной дробящей плиты и их значения в зависимости от хода S указаны на рис.
Преимущества данной кинематической схемы:
• малая вертикальная составляющая хода дробящей плиты увеличивает срок службы плит;
• большая сила сжатия в верхней части камеры дробления, что очень важно при дроблении кусков породы больших размеров и прочности.
Недостатки этой кинематической схемы:
• малый ход сжатия в верхней части камеры дробления;
• малые усилия захвата куска породы в верхней части камеры.

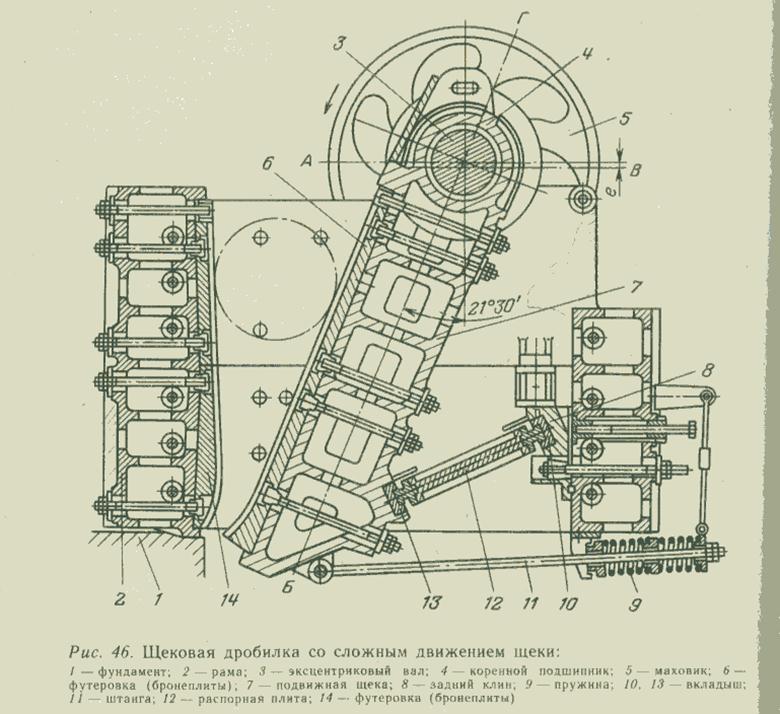

В дробилке со сложным движением (см. рис. 5 3, б) подвижная щека 2 шарнирно подвешена на эксцентричной части приводного вала 4. Низ подвижной щеки шарнирно опирается на распорную плиту 6, которая другим концом опирается на регулировочное устройство 7.
Дробилка со сложным движением щеки наиболее проста по конструкции, компактна и менее металлоемка по сравнению с дробилками других типов. У такой дробилки траектория движения подвижной щеки представляет собой замкнутую кривую. В верхней части камеры дробления эта кривая — эллипс, приближающийся к окружности, в нижней — сильно вытянутый эллипс.
Преимущество этой кинематической схемы состоит в том, что горизонтальный ход щеки в верхней части камеры дробления достаточен для интенсивного дробления, а направление движения верхних точек подвижной щеки в сторону загрузки способствует лучшему захвату куска породы.
Недостатком является то обстоятельство, что вследствие большой вертикальной составляющей хода подвижной щеки происходит интенсивное истирание камня в нижней части рабочей камеры, что приводит, во-первых, к быстрому износу дробящих плит и, во-вторых, к переизмельчению материала, на что расходуется часть мощности, потребляемой при дроблении.
Следует отметить, что дробилки с простым движением подвижной щеки могут быть с успехом применены при дроблении высокопрочных и абразивных пород, а дробилки со сложным движением подвижной щеки наиболее приспособлены для дробления пород со средней прочностью и меньшей абразивностью. Однако из-за меньшей массы и габаритных размеров дробилок со сложным движением щеки их зачастую используют и при дроблении прочных и абразивных пород, в частности, на передвижных дробильно-сортировочных установках, где указанные преимущества имеют решающее значение.
5 советов помогут вам легко управлять щековой дробилкой
Щековая дробилка широко используется в горнодобывающей промышленности из-за ее простой конструкции, надежной работы, удобного обслуживания и низкой стоимости производства. Правильная эксплуатация и техническое обслуживание способствуют повышению производительности щековой дробилки. В этой статье вы узнаете 5 советов, на которые следует обратить внимание при эксплуатации щековых дробилок.
1. Подготовка к запуску
- Проверьте, в хорошем ли состоянии основные части щековой дробилки, не ослаблены ли крепежные болты и другие соединители, и комплектно ли предохранительное устройство.
- Проверить исправность подающего оборудования, конвейерного оборудования и электрооборудования.
- Убедитесь, что смазочное устройство находится в хорошем состоянии, а клапан трубопровода охлаждающей воды открыт.
2. Запуск и эксплуатация
- Запуск в соответствии с правилами эксплуатации, то есть последовательность запуска является обратным производственным процессом;
- При запуске главного двигателя следует обращать внимание на показания амперметра на шкафу управления.
Через 20-30 с ток упадет до нормального рабочего значения; - Регулировка и контроль подачи таким образом, чтобы подача была равномерной, а размер частиц материала ≤ 80%-90% ширины подачи щековой дробилки;
- Температура подшипника скольжения должна быть ≤ 60 ℃, а температура подшипника качения должна быть ≤ 70 ℃;
- Если электрическое оборудование автоматически отключается, категорически запрещается его принудительный и продолжительный запуск;
- В случае сбоя машину следует немедленно остановить.
Через 20-30 с ток упадет до нормального рабочего значения;3. Как остановить
- Порядок остановки производственной линии противоположен порядку запуска, т. е. действует в направлении производственного процесса;
- Работу системы смазки и охлаждения можно остановить только после остановки дробилки, а циркулирующую охлаждающую воду в подшипнике следует спускать зимой. Предотвращает замерзание и растрескивание подшипника;
- Очистите и проверьте все части машины после выключения.
4. Как смазывать
Подшипники шатуна, подшипники эксцентрикового вала и колена упорной пластины щековой дробилки необходимо смазывать смазочным маслом.
- 1. Своевременно смазывайте поверхности трения, чтобы обеспечить нормальную работу щековой дробилки и продлить срок службы оборудования.
- 2. Используемая смазка представляет собой общую литиевую смазку или смазку на основе кальция, или смазку, требуемую производителями щековых дробилок.
- 3. Смазка добавляется в корпус подшипника примерно на 50% от его объема, а для очистки дорожек качения шарикоподшипника при замене масла используется чистый бензин или керосин.
- 4. Необходимо ввести соответствующее количество смазки между коленчатой пластиной и седлом колена.
5. Проверка и обслуживание
Проверка и обслуживание щековой дробилки в основном включают следующее:
- 1. Проверка состояния нагрева подшипника. Поскольку подшипниковый сплав, используемый для литья втулки подшипника, может нормально работать только при температуре ниже 100 ℃, при превышении этой температуры его следует немедленно остановить для проверки и устранения неполадок.
- 2. Проверить исправность системы смазки, проверить количество масла в топливном баке и нет ли утечек масла в системе смазки. Если количества масла недостаточно, его следует вовремя пополнить.
- 3. Проверьте, не содержит ли масло, возвращающееся из обратного трубопровода, металлическую пыль и другую грязь. Если это так, вы должны немедленно остановить машину и открыть подшипник и другие смазочные детали для проверки.
- 4. Проверьте, не ослаблены ли болты, шпонки маховика и другие разъемы.
- 5. Проверить износ челюстной пластины и деталей трансмиссии, наличие трещин в пружине тяги и нормальную работу.
- 6. Держите щековую дробилку в чистоте, не допускайте попадания посторонних предметов в систему смазки, чтобы ускорить износ оборудования и сократить срок службы оборудования.
- 7. Регулярно очищайте фильтр смазочного масла бензином. После очистки нельзя продолжать пользоваться им до полного высыхания.
- 8. Смазочное масло в баке необходимо регулярно обновлять, поскольку смазочное масло подвергается воздействию воздуха (кислорода) и нагреванию (температура повышается на 10 ℃, скорость окисления удваивается). И масло постоянно стареет и портится из-за проникновения пыли, воды или топлива и по другим причинам, так что масло теряет свои смазочные свойства.
Поскольку подшипниковый сплав, используемый для литья втулки подшипника, может нормально работать только при температуре ниже 100 ℃, при превышении этой температуры его следует немедленно остановить для проверки и устранения неполадок.
