Устройство поворотное устройство автокрана: Опорно-поворотные устройства для автокранов

Опорно-поворотные устройства для автокранов

Автокраны относятся к группе стреловых самоходных кранов и являются наиболее распространенным подклассом, благодаря своей мобильности и возможности работать в самых разнообразных условиях.

Существует множество моделей автокранов. Самыми распространенными стали автокраны «Галичанин», «Челябинец», «Ульяновец», «Ивановец», «Газпром-кран», «Дрогобыч», «Машека», «Клинцы», «Мотовилиха», «Юргинец», «Углич», «Libher», «Potain», «QTZ», «Raimondi», «Linden», «Comansa», «Zoomlion», «XCMG», «Changlin», «Dong Jian», «Днепр», «Камышин», «Terex Demag»

Основные элементы устройства автокрана

Автокран состоит из двух основных частей: Поворотной и неповоротной (несущая часть)

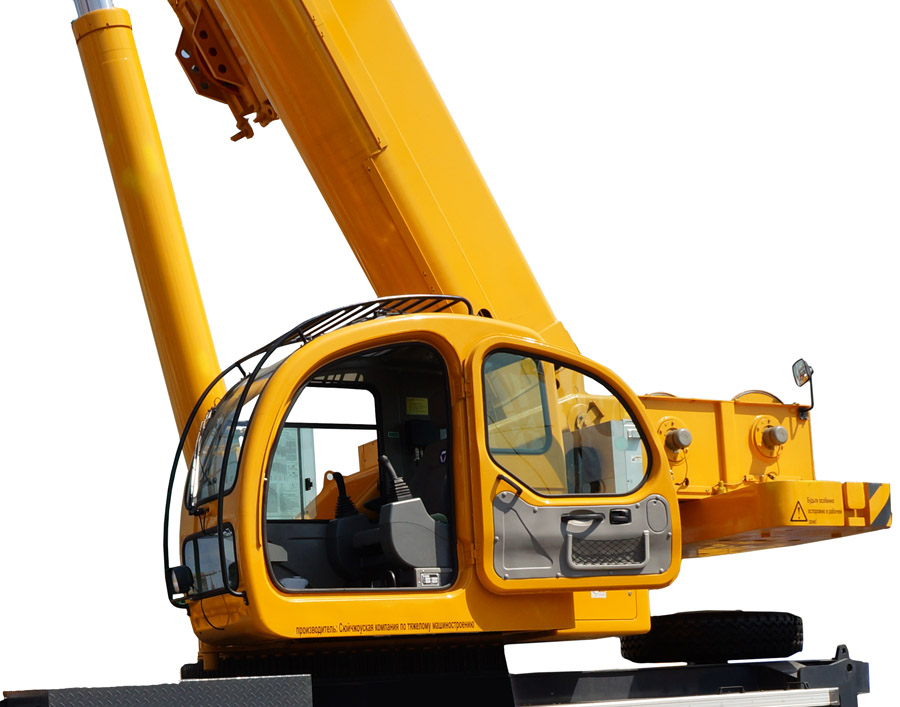

Поворотная часть автокрана

• кабина управления автокраном
• стрела автокрана и гидроцилиндры (обеспечивают подъем и изменение длины стрелы)
• подъемный механизм (лебедка), гидромотор и редуктор лебедки
• редуктор и гидромотор, обеспечивающие поворот платформы
• электрооборудование
• противовес

Неповоротная (несущая часть автокрана)

Шасси и несущая часть автокрана существуют в двух исполнениях:

1. Свободное исполнение (малотонажные и среднетонажные автокраны могут устанавливаться на шасси других производителей. Например, кран «Ивановец» может быть установлен на шасси IVECO, Volvo или Scania).

2. Шасси разрабатывается под конкретный тип крана (это решение чаще всего применяют в случае среднетоннажных и крупнотоннажных кранов).

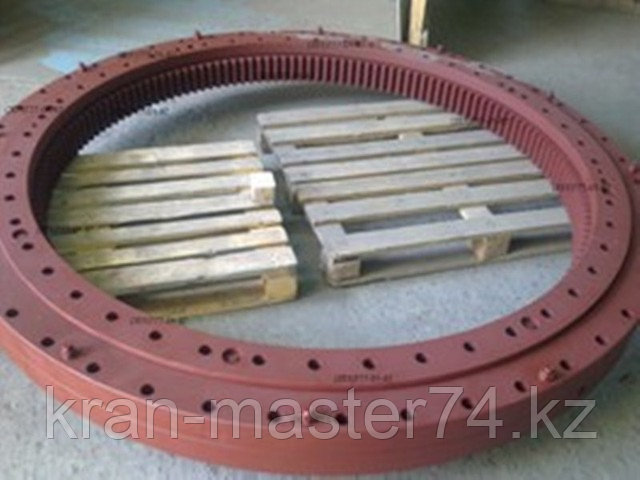

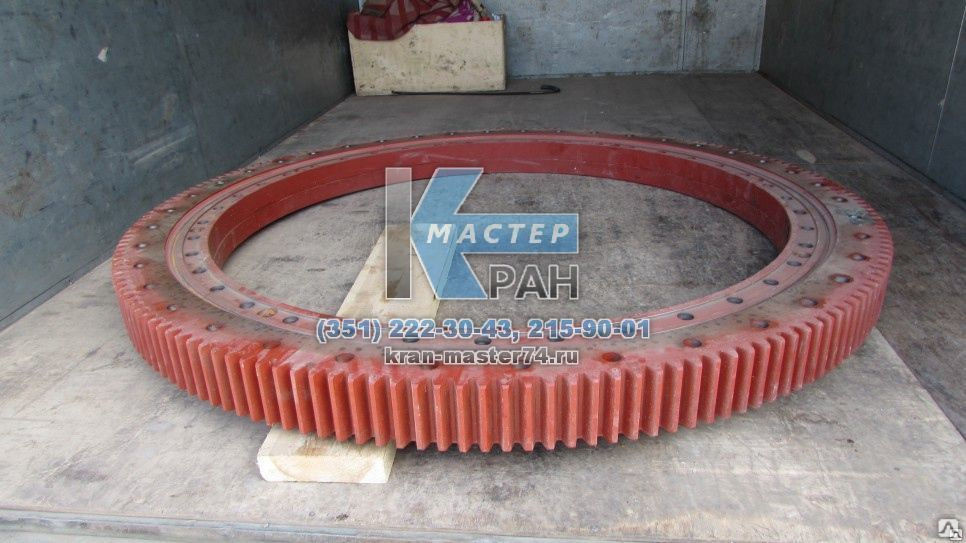

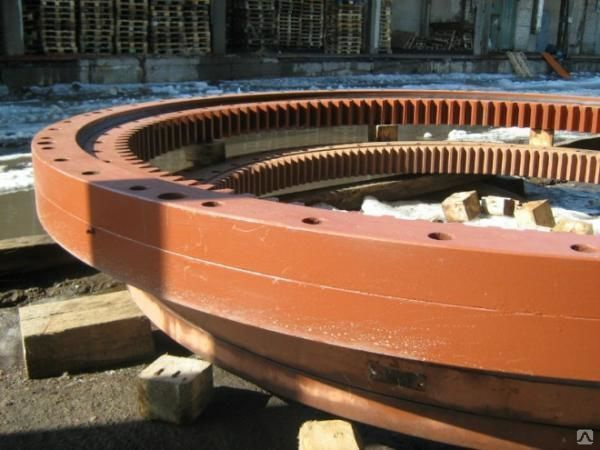

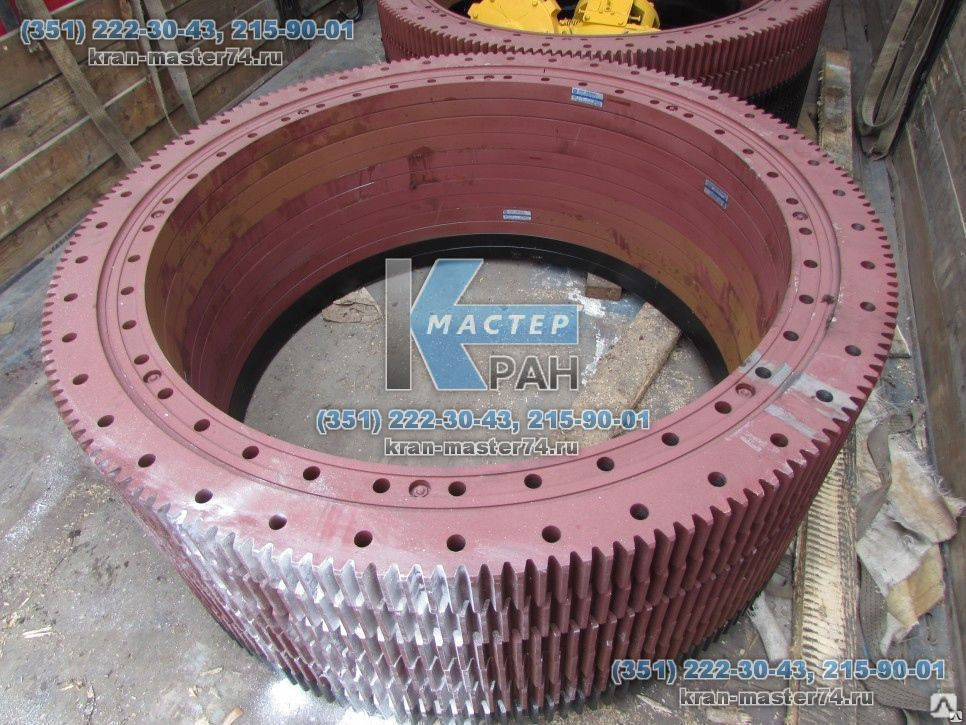

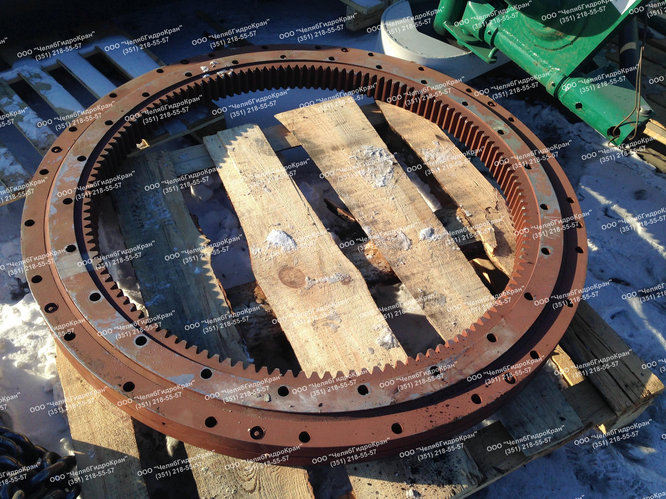

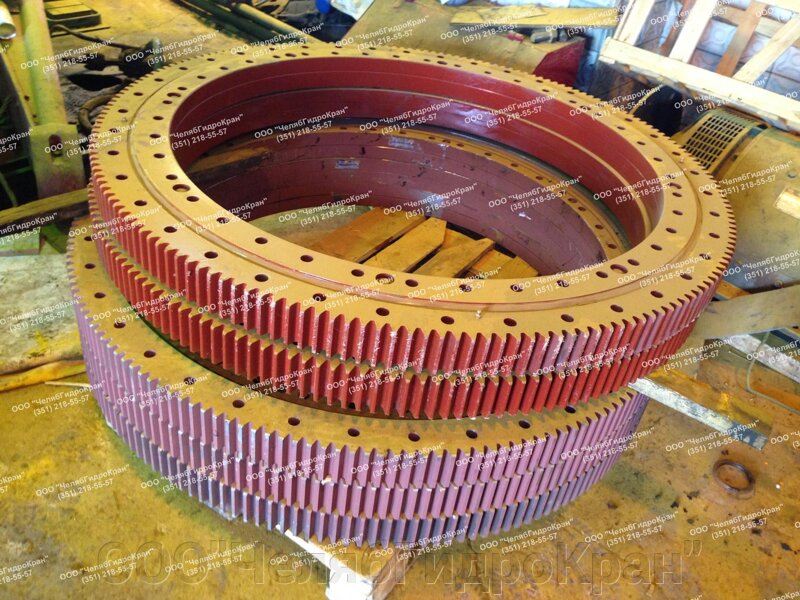

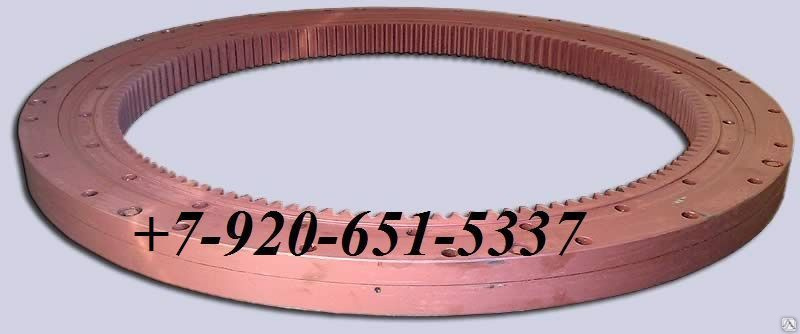

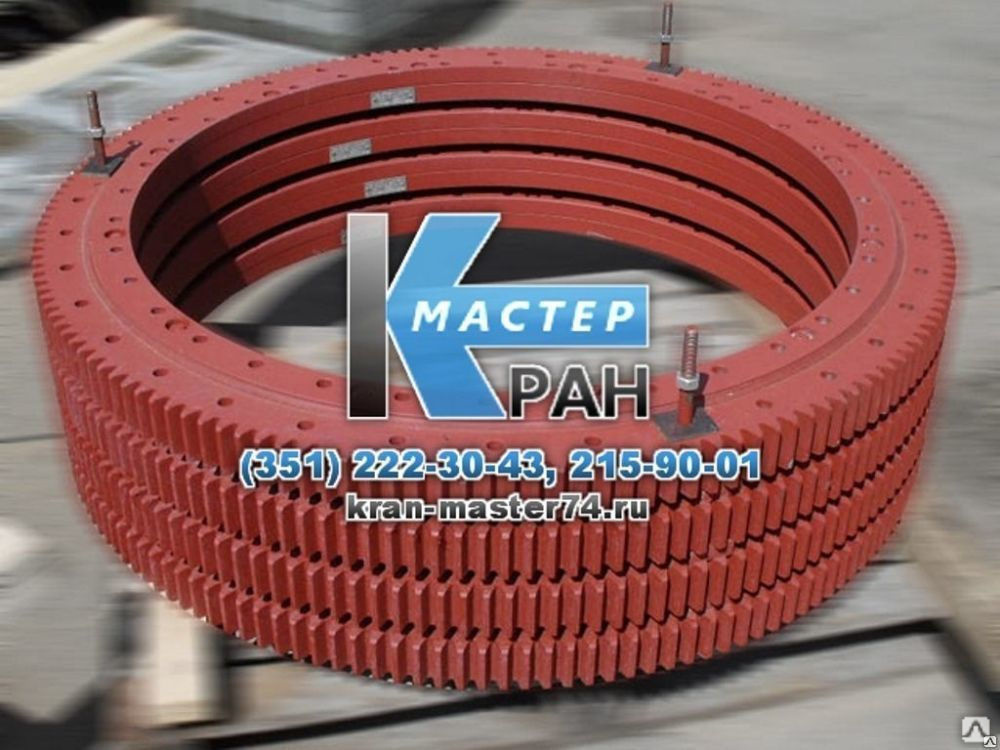

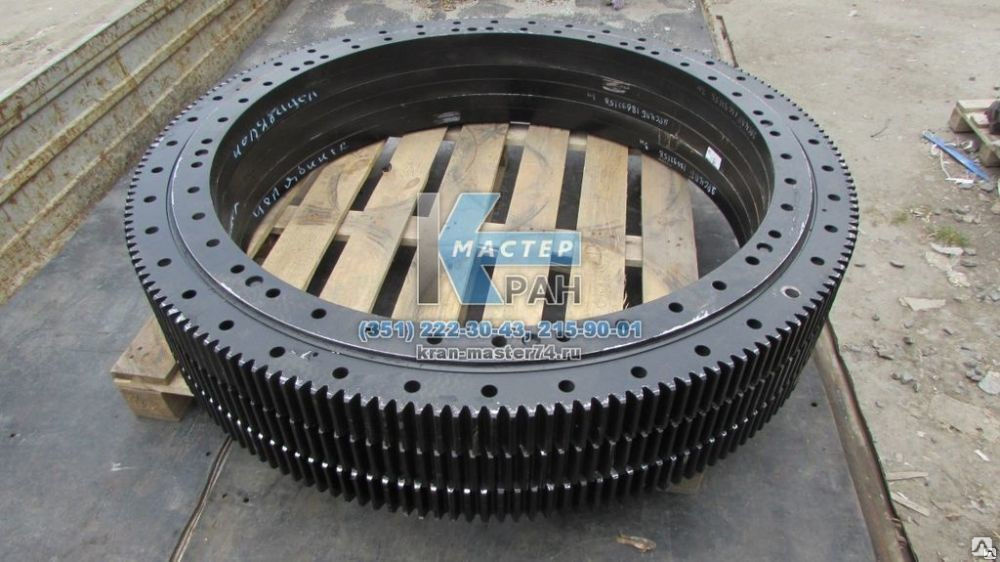

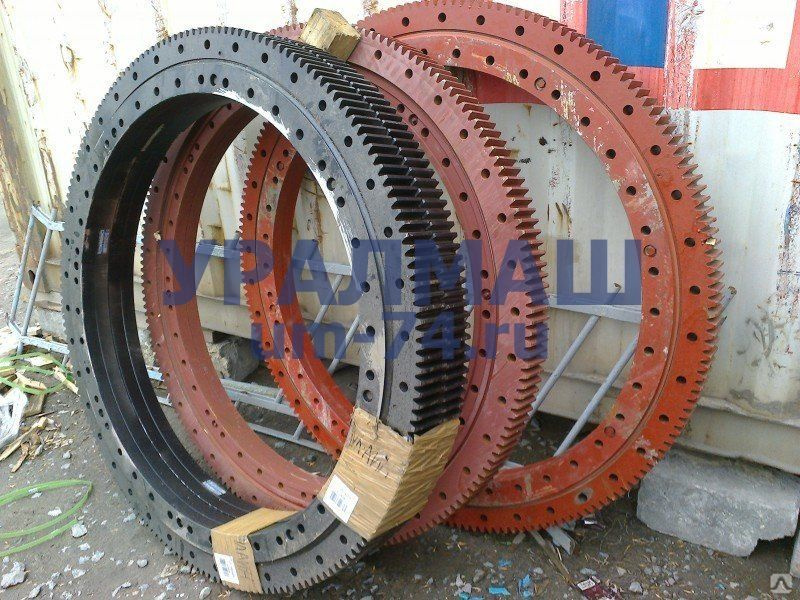

Опорно-поворотное устройство (ОПУ) автокрана

Опорно-поворотное устройство автокрана является одним из самых ответственных агрегатов. ОПУ крана устанавливается на вал-шерстерню редуктора механизма поворота несущей части крана.

Основные функции опорно-поворотного круга автокрана:

• передача крутящего момента от механизма поворота редуктора;
• соединение поворотной и неповоротной частей автокрана;
• управление поворотом подвижной части автокрана;
• принимает на себя дополнительные нагрузки, возникающие в процессе работы автокрана, защищает от опрокидывания.

К опорно-поворотным устройствам автокранов предъявляются очень высокие требования, ведь им приходится не только выдерживать большие нагрузки, связанные с работой крана и воздействием груза, но им также необходимо обеспечивать высокую точность поворота, противостоять неблагоприятным воздействиям окружающей среды и условий строительства или производства.

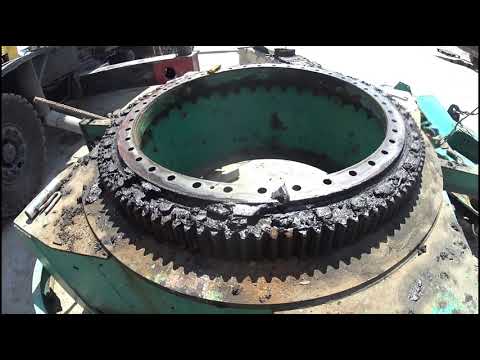

Так как ОПУ приходится работать в тяжелых условиях, необходимо регулярно производить их профилактическое обслуживание и, если требуется, своевременную замену.

Основными признаками, по которым можно определить, что с опорно-поворотным кругом автокрана возникли проблемы, являются:

• возникновение сильного скрипа или похрустывания при поворотах кабины автокрана;
• подклинивание или полное заклинивание поворотной части автокрана при повороте;
• люфт поворотной платформы при движении автокрана по неровной поверхности.

Профилактическое обслуживание опорно-поворотных устройств автокранов включает в себя ряд мероприятий, подробно описываемых производителем ОПУ в технической документации, каждым из которых пренебрегать не стоит. Например, замену смазки (строго определенного типа) в случае автокрановой техники рекомендуется производить через 200 часов работы (или после шести месяцев использования изделия).

Выбор конкретного опорно-поворотного устройства для автокрана зависит от модели крана, условий работы и является инженерной задачей. Существует большой разнообразие опорно-поворотных подшипников для кранов, различающихся как конструкцией (шариковые, роликовые, перекрестнороликовые и др; ОПУ с внешним и внутренним зацепление, без зацепления, опорные круги, ОПУ со встроенной червячной передачей и др.), так и рассчитанных на разные нагрузки и условия эксплуатации. Посмотреть опорно-поворотные устройства

Полезность и эффективность работы этого типа кранов может быть также существенно повышена, если их несущая платформа также будет участвовать в рабочих процессах перемещения грузов. Эта способность значительно расширяет рабочее пространство, сочетая базовое движение с вращением, подъемом и движением люфта крана. Конечно, в этом случае самоходные краны теряют некоторый запас устойчивости и показатели полезной нагрузки. Устойчивость еще больше ухудшается, когда груз, с которым работает кран, раскачивается. Читать исследование

Серии ОПУ TGB Group, применяемые в краностроении

Серия BE

высокая точность, низкий люфт при тяжелых нагрузках

Подробнее

Серия LBE

алюминиевый корпус, облегченная версия серии BE

Подробнее

Серия TGO

версия с открытым подшипником серии TE

Подробнее

Серия 2-WORM

двухчервячное опу. Краны, грузоподъемники

Подробнее

Опорно-поворотные устройства автомобильных кранов

Категория:

   Металлоконструкции автомобильного крана

Публикация:

   Опорно-поворотные устройства автомобильных кранов

Читать далее:

   Органы управления механизмами крана

Опорно-поворотные устройства автомобильных кранов

Опорно-поворотное устройство кранов служит опорой для поворотной части и звеном, соединяющим ее с неповоротной рамой. Оно предназначено удерживать поворотную часть от опрокидывания и обеспечивать ей легкость вращения вокруг вертикальной оси. Опорно-поворотное устройство воспринимает нагрузки от веса поворотной части и веса поднимаемого груза, а также от динамических усилий и действия ветра.

На автомобильных кранах применяются опорно-поворотные устройства с кругом катания и на шариках.

Такое устройство (рис. 109) применяется на опорно-поворотное кранах ЛАЗ-690, К-32, АК-5, АК-5Г, устройству кругом ГКМ.5Р) КТС.3г и КТС-ЗВ. Оно состоит из круга катания с опорно-роликовыми элементами. Круг катания закреплен на верхней части неповоротной рамы 9, а три опорно-роликовых элемента — на нижней части поворотной платформы крана.

Рекламные предложения на основе ваших интересов:

Дополнительные материалы по теме:

Круг катания отлит из стали за одно целое с центральной ступицей. С внешней стороны он имеет кольцевой паз с двумя наклонными рабочими дорожками, на которые опираются конические ролики опорных элементов. Сверху на круге катания закреплен зубчатый венец механизма вращения, к нижнему торцу ступицы — редуктор неповоротной рамы.

Рис. 109. Круг катания крана ЛАЗ-690:
1 — круг катания; 2 — кронштейн; 3 и 8 — консольные оси; 4 — балансир! 5 — неповоротная рама; 6 — зубчатый венец механизма вращения; 7 — конический ролик; 9 — рама; 10 — поворотная платформа

Рис. 110. Круг катания крана К-51:
1 — опорная дорожка; 2 — зубчатый венец

Опорно-роликовый элемент состоит из кронштейна, на консольной оси которого свободно посажен балансир, имеющий два конических ролика, установленных на консольных осях в.

Опорно-поворотное устройство кранов К-51 и К-53 (рис. ПО) состоит из массивного стального круга катания и трех однороликовых опорных элементов.
Круг катания имеет две наклонные опорные дорожки и зубчатый венец, выполненный с ним за одно целое.

Опорно-поворотное устройство крана К-52 аналогично такому устройству крана К-51.

Опорно-поворотное устройство крана К-104 состоит также из круга катания и трех опорно-роликовых элементов.

Круг катания по форме подобен кругу катания крана К-52 и отличается массивностью и большим диаметром. Опорно-роликовые элементы имеют балансиры, на которых установлено по два конических опорных ролика.

Опорно-поворотное устройство на шариках

После 1960 г. на автомобильных кранах вместо круга катания начали устанавливать опорно-поворотное устройство на шариках.

Шариковое опорно-поворотное устройство кранов АК-75 и 4056 относится к типу специальных. Оно состоит из внутренней механизма вращения неподвижной обоймы и двух наружных подвижных колец, нижнего и верхнего, соединенных болтами. В канавках между обоймами расположены в два ряда стальные шарики диаметром 30 мм, разделенные между собой специальным разделителем. Зазор между обоймами и шариками регулируется прокладкой.

Рис. 111. Опорно-поворотное устройство кранов АК-75 и 4058:
1 — внутренняя неподвижная обойма; 2 — шарики; 3 и 5 — наружные подвижные обоймы; 4 — прокладка; 6 — поворотная рама; 7 — пресс-масленка; 8 — зубчатый венец

Внутренняя неподвижная обойма с установленным на ней зубчатым венцом, взаимозаменяемым с зубчатым венцом крана АК-5Г, закреплена болтами на неповоротной раме. Верхняя подвижная обойма закреплена болтами на поворотной раме крана.

Рис. 112 Опорно-поворотное устройство крана СМК-7:
1 — внутреннее кольцо; 2 — верхнее кольцо; 3 — нижнее кольцо; 4 — винт; 5 — пресс-масленка

Опорно-поворотное устройство крана СМК-7 (рис. 112) шариковое, относится к типу стандартных. Внутреннее кольцо с наружной стороны имеет две опорные дорожки для шариков, а на внутренней стороне — зубчатый венец.

Наружная обойма состоит из верхнего и нижнего колец, (в сборе с внутренним кольцом с набором шариков и их разделителей), скрепленных винтами.

Шарики и опорные дорожки обойм смазываются через пресс-масленки, установленные в.наружной обойме.

Опорно-поворотные устройства кранов К-2,5-1Э, МКА-10М, МКА-10Г, К-61 и MKА-30-5 подобны опорно-поворотному устройству крана СМК-7 и отличаются от него только размерами, которые изменяются в зависимости от грузоподъемности кранов.

Опорно-поворотное устройство кранов К-104 выпуска после 1960 г. и крана К-162 (рис. 113) состоит из неподвижной части, имеющей с наружной стороны зубчатый венец, а с внутренней стороны две опорные дорожки для шариков. Подвижная часть устройства, состоящая из верхнего и нижнего колец (в сборе с наружным неподвижным кольцом с набором шариков), соединенных болтами, закреплена на поворотной части крана. Неподвижная часть устройства закреплена на неповоротной раме.

Рис. 113. Опорно-поворотное устройство кранов К-104 и К-162:

1 — неподвижная часть; 2 — верхнее кольцо; 3 — нижнее кольцо; 4 — поворотная рама

стрела, опорно-поворотное устройство автомобильного крана

Автомобильные краны востребованы при работах с тяжелыми и объемными грузами, которые необходимо перемещать в пределах стройплощадки или поднимать на высоту. Конструкция спецтехники периодически модернизируется, разрабатываются более современные механизмы, но базовая конфигурация всех моделей строится по схожим принципам.

Основные элементы автокрана

Общее устройство автокрана подчиняется стандартной схеме, достаточно беглого взгляда на такую машину, чтобы заметить четкое разделение на 2 части.

1. Верхняя. Поворотная рама, несущая на себе механизмы, с помощью которых осуществляются все манипуляции по перемещению грузов. На платформе находятся:
   • кабина оператора с управляющими и контролирующими приборами;
   • телескопическая, решетчатая или башенная стрела автокрана;
   • подъемный механизм для перемещения грузов (лебедка) — оснащена гидромотором, который передает крутящий момент барабану через двухступенчатый редуктор;
   • гидроцилиндры для подъема стрелы и изменения ее длины;
   • редуктор с цилиндрическими косозубыми колесами — обеспечивает вращение платформы, заключен в чугунный корпус, в торце которого расположен фланец и гидромотор;
   • противовес — стальная отливка, обеспечивает устойчивость машины во время работы нагруженной стрелы автокрана.
2. 2. Нижняя. Неповоротная часть, основание для поворотной платформы. Состоит из нескольких узлов.

• Шасси. В общем устройстве автомобильного крана предусмотрена ходовая часть, отвечающая за самостоятельное перемещение техники. Это может быть специально сконструированное под конкретный тип подъемника шасси или классический грузовик. В России популярны модели на колесных базах МАЗ, КАМАЗ, УРАЛ и КРАЗ. Такими шасси комплектуется кран «Ивановец». Данный транспорт обычно располагает полноприводной системой с раздаточной коробкой с функцией блокировки межосевого дифференциала, эффективной в условиях плохой проходимости.
• Жесткая сварная рама с поперечными перекладинами для установки выносных опор. Забирает нагрузки от поворотного блока, перенаправляя их на площадку через балки коробчатого сечения (опоры).
• Гидравлическая система. Управляет механизмами машины и состоит из насоса, гидробака, трубопроводов и гидроаппаратуры. Данное устройство автомобильного крана работает следующим образом: насос забирает масло из гидробака, передает гидрораспределителю, откуда по трубопроводам транспортирует к исполнительным гидроцилиндрам.

Между верхней и нижней частями автомобиля располагается опорное соединительное приспособление.

Опорно-поворотное устройство автокрана

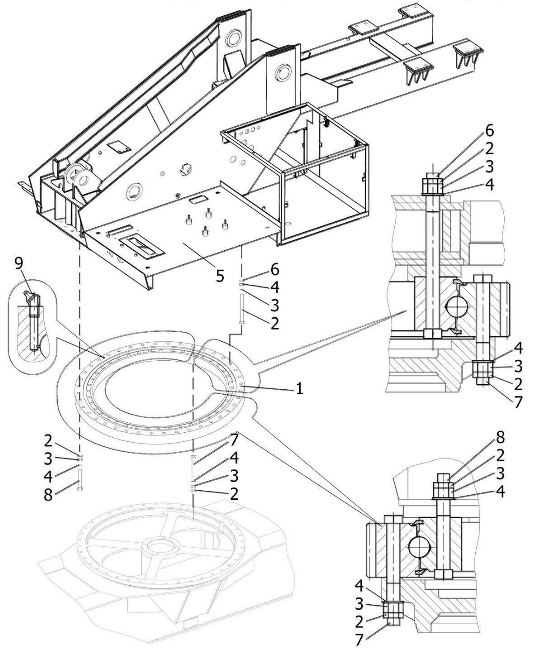

Опорно-поворотное устройство автокрана закрепляется на нижней платформе и выполняет следующие задачи:

• соединяет поворотный блок со стационарной платформой;
• забирает на себя и распределяет нагрузку при работе крановой установки, повышая устойчивость и предотвращая опрокидывание;
• обеспечивает легкое вращение поворотной рамы вокруг вертикальной оси.

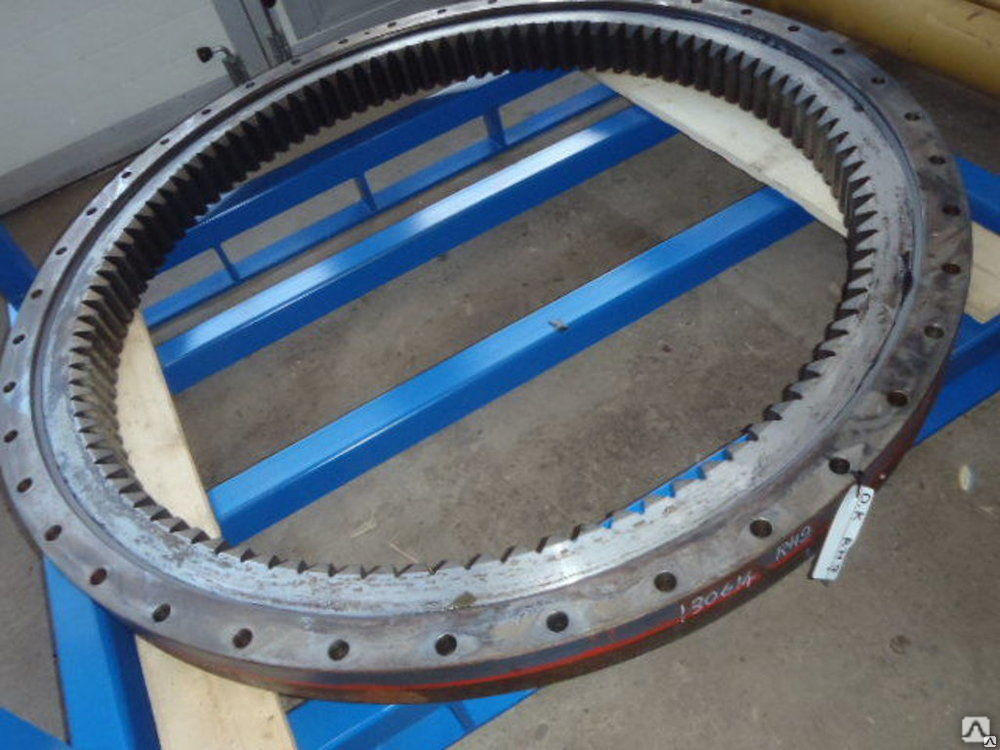

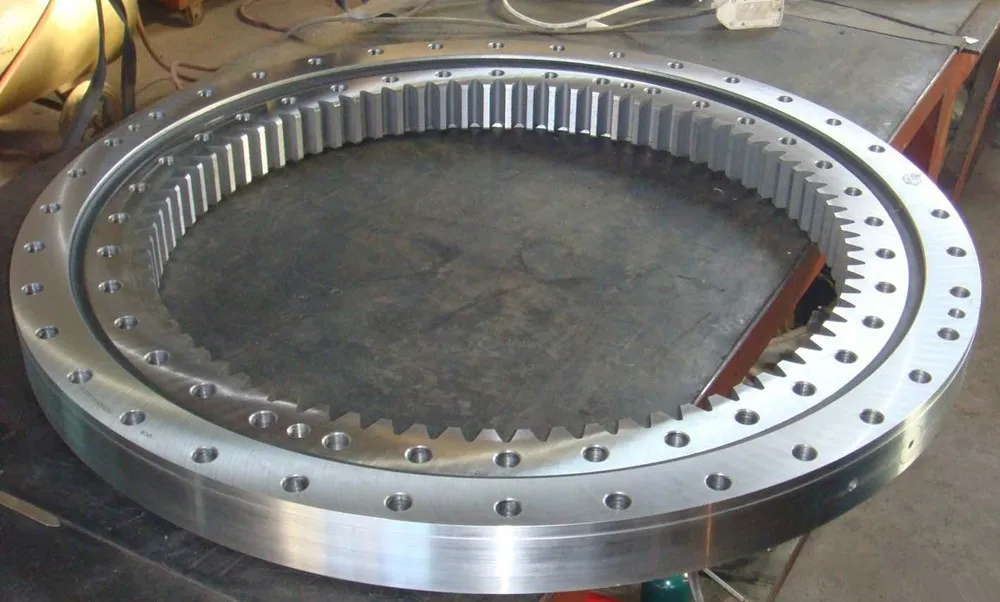

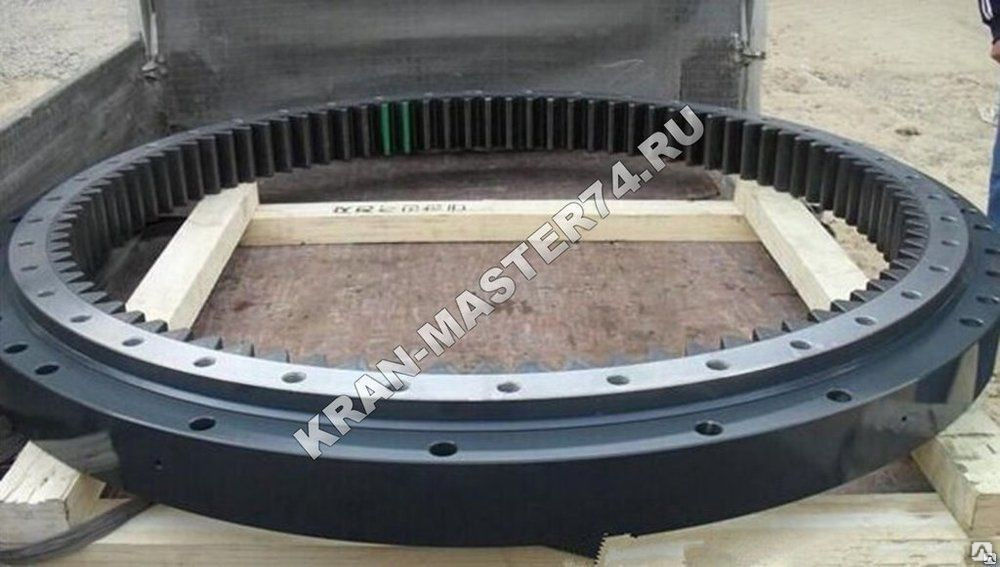

Шариковое опорно-поворотное устройство в виде подшипника собирается из обойм (внешней и внутренней) с 2-мя рядами шариков между ними. Наружная обойма из пары колец (нижнего и верхнего) прикручивается к поворотной раме. Внутренняя, имеющая зубцы, привинчивается к стационарной платформе. Если зубчатый венец располагается на наружной обойме, то именно она прикрепляется к ходовой раме.

Роликовое опорно-поворотное устройство представляет собой совокупность 3-х колец с роликами между ними. Внутреннее прикрепляется к нижней части автомобиля (ходовой раме) и оснащается зубчатым венцом, с которым контактирует шестерня поворотного механизма. Внешние кольца скрепляются болтами и присоединяются к поворотной платформе крана. Такая конструкция обеспечивает равномерность распределения нагрузки и имеет большую грузоподьемность, чем шариковая.

Помимо особенностей опорно-поворотного приспособления интерес представляет конструкция основного рабочего инструмента спецтехники — стрелы, популярной разновидностью которой является телескопическая модель.

Устройство телескопической стрелы автокрана

Устройство телескопической стрелы автокрана предусматривает наличие основания и нескольких стальных секций, выезжающих друг из друга. Выдвижной механизм выталкивает первую секцию с помощью гидроцилиндра, а остальные перемещаются дополнительным гидроцилиндром (в некоторых моделях) и полиспастом. Количество секций телескопических стрел классифицируется в зависимости от грузоподъемности спецтехники:

• до 10 тонн — достаточно двухсекционных модификаций;
• до 60 тонн классикой считаются трехсекционные разновидности;
• свыше 60 тонн — комплектуются четырехсекционными агрегатами.

Для увеличения радиуса действия и изменения вылета стрелы с грузом используется управляемый гусек, который закрепляется на конце последней секции.

При эксплуатации телескопической стрелы автокрана важно снизить трение при скольжении выдвижных элементов относительно друг друга. С этим успешно справляются скользуны — плиты из полиамида, обработанные графитовой смазкой.

Важнейшей характеристикой является вид профиля секций: коробчатый, трапециевидный, овоидный. Наилучшая грузоподъемность обеспечивается овоидной конструкцией. Она позволяет удлинять стрелу, добавлять секции и использовать более тонкий металл. Устройство с профилем такого типа применяется не только европейскими производителями, его установка налажена и для автокрана «Ивановец».

Преимущества аренды автокранов

Комплектация спецтехники определенного типа устройствами и работа автокрана в конкретных условиях тесно взаимосвязаны. Правильный выбор грузоподъемной строительной машины требует умения сопоставить ее возможности с перечнем необходимых работ.

Поскольку речь о дорогом транспорте, для многих компаний оптимальным становится решение арендовать кран у надежного поставщика услуг, а не приобретать в собственность.

Это обеспечивает минимум 6 преимуществ.

1. Экономия на обслуживании техники и организации мест ее длительной стоянки.
2. Возможность заказа машин разнообразных моделей для выполнения работ, актуальных на данный момент, без приобретения и содержания дорогостоящего автопарка.
3. Услуги опытных крановщиков с оформленными допусками.
4. Подбор специалистами техники с оптимальными характеристиками (грузоподъемность, устройство стрелы автокрана).
5. Большой автопарк, располагающий современными самоходными кранами различных производителей.
6. Гарантии исправности машин в любое время.

В автопарке компании «СтройТехМаш» всегда в наличии спецтехника самых надежных брендов машиностроительной отрасли: «Галичанин», «Ивановец», Liebherr. Оборудование систематически проходит техосмотр и имеет необходимые комплекты технической документации.
