Ремонт компрессора своими руками

Основным назначением воздушного компрессора является сжатие газа и непрерывная подача струи воздуха под давлением к пневмооборудованию и пневмоинструменту. Такой воздух представляет собой энергоноситель и обеспечивает работу краскопультов, аэрографов, гайковертов, пистолета для подкачки шин.

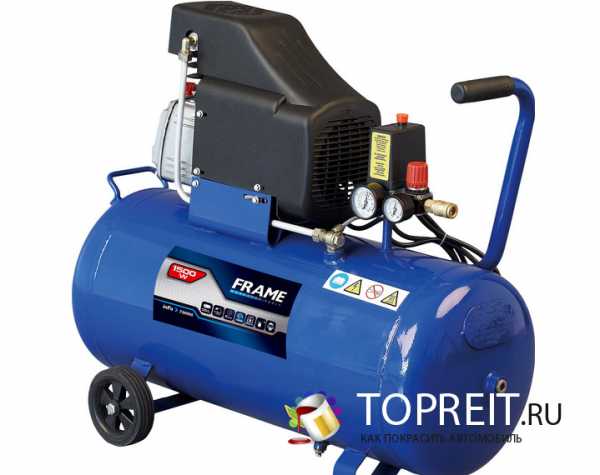

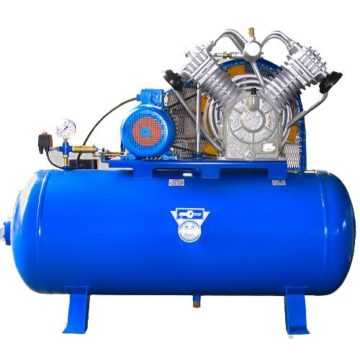

воздушный компрессор

Перечисленный пневмоинструмент безопаснее в работе, чем электроинструмент, например. У пневмооборудования не может возникнуть замыкания, способного привести к поражению электротоком и пожару. Именно поэтому такой инструмент находит широкое применение в автомастерских или при ремонте автомобиля своими руками.

Воздушный компрессор применим в домашнем хозяйстве, и когда он перестает работать, возникает необходимость в ремонте. Однако, ремонт компрессоров не отличается особой сложностью, его вполне можно выполнить самостоятельно.

Устройство воздушного компрессора

Чтобы разобраться в неполадках компрессора, нужно четко представлять, из каких элементов он состоит и для чего они предназначены. Компрессор, в минимальной комплектации, состоит из нагнетателя (двигатель, создающий поток воздуха) и ресивера – емкости, в которой содержится сжатый воздух. Чаще всего используют поршневые компрессоры.

Одним из главных требований, предъявляемых к компрессору, считается его безопасность. Если давление в ресивере не контролировать, то компрессор сгорит. Велика вероятность того, что баллон ресивера может взорваться. Чтобы предотвратить это, ресивер снабжается электронным реле, которое автоматически отключает компрессор при достижении давления воздуха определенной величины.

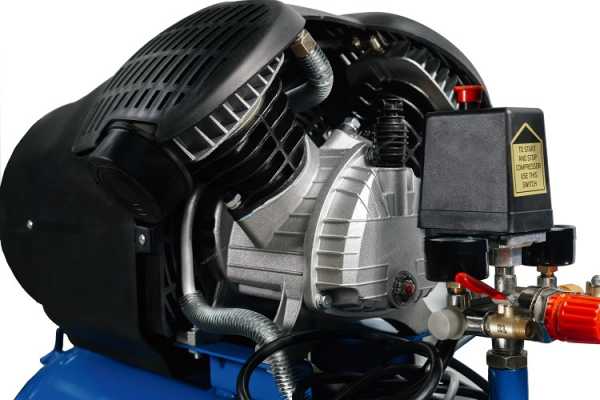

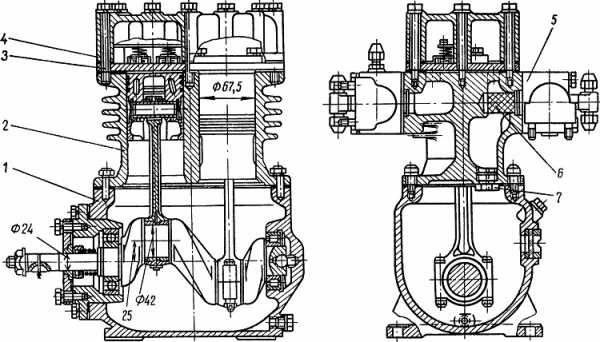

устройство компрессора

Воздушный компрессор снабжен манометром, который показывает величину давления воздуха в баллоне. Для предохранения компрессора от негативного влияния используют обратный клапан. Основной его функцией является предотвращение возврата воздуха

topreit.ru

Изучим устройство и принцип работы поршневого компрессора

от generator-prosto.

Этот тип компрессора берет за основу своей работы использование механического прибора поршневого типа с целью увеличения давления газа или жидкости посредством компрессии, то есть – уменьшения объема. Такие компрессоры используются чуть ли не во всех сферах жизни: химическая промышленность, медицина, автомобилестроение, холодильной технике, а также для бытовых и полупрофессиональных нужд.

Иногда при помощи поршневых компрессоров осушают воздух. Это связано с технологическими особенностями сжатия воздуха. Они отличаются:

  • Недорогой ценой по сравнению с остальными типами компрессоров;
  • Простым технологическим процессом их производства;
  • Легкостью в ремонте и доступностью деталей.

Содержание:

Какие бывают поршневые компрессоры

Поршневые компрессоры бывают нескольких типов, опишем их ниже.

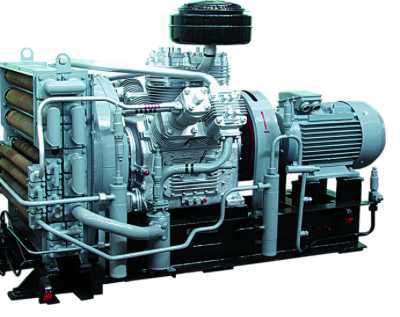

Воздушный

Едва ли не номер один в мире компрессорных установок, которые начал использовать человек – поршневой воздушный компрессор. Его популярность обусловлена простотой строения как механизма, так и принципа действия. Работа с ним также проста и не требует особых навыков. Его официальное название – компрессорная установка объемного сжатия.

За многие десятилетия его базовая конструкция не претерпела особых изменений. Это корпус из чугуна, а внутри него находится цилиндр. В механизме также есть собственно поршень, сделанный таким образом, чтобы оставался маленький зазор и два клапана. Каждый из них имеет свое назначение: один из них всасывающий, второй предназначен для питания.

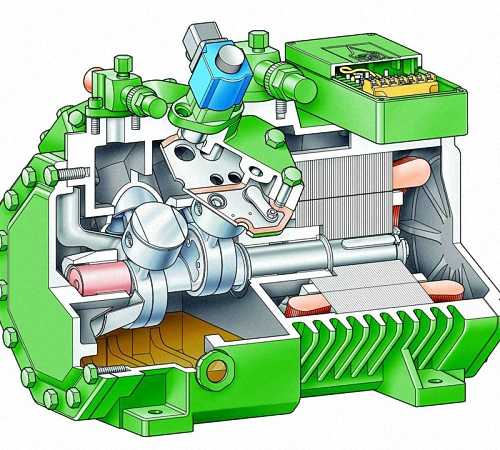

Судовой

Компрессоры с поршневой системой нередко применяются на больших двухтактных дизелях на судах. Их используют для наддува и продувки. Дело в том, что двухтактный дизель сам по себе не способен завестись и функционировать. Для полноценной работы ему нужна дополнительная подача воздуха, под давлением больше, чем атмосфера.

Присоединенный к мотору и работающий в такт с ним, поршневой компрессор подает дополнительные объемы воздуха.

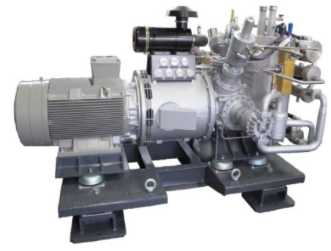

Безмасляный

Этот вид компрессора используют там, где необходима подача чистого, без примеси смазочных материалов, воздуха или другого газа. Этот воздух будет без следов масляной эмульсии. Это не означает, что устройство поршневого компрессора работает совсем без смазки, просто масло не пересекается с воздушными потками. Под них обычно берут двигатель мощностью 1,1 кВт. Он имеет дополнительные позитивные характеристики:

  • Малый размер;
  • Не нуждается в частом обслуживании;
  • Возможна транспортировка и перемещение в любом положении.

Также на таких компрессорах устанавливают дополнительную очистку для лучшего качества воздуха.

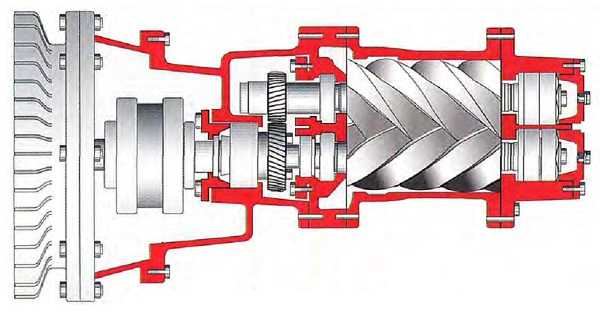

Винтовой

Винтовой компрессор используют для снижения давления путем вращательных движений роторов. Это устройство изобрели в 30х годах. Отличается способностью работать в автоматическом режиме и экономичностью.

По сути своей, это устройство призвано преобразовывать электрическую энергию в энергию газа или простого воздуха. Это происходит посредством электродвигателя. Винтовой блок имеет конструкцию, состоящую из корпуса и двух больших винтов. Винты между собой не соприкасаются – между ними есть небольшой зазор, который просто уплотняется пленкой из масла. Собственно, принцип устройства состоит в том, что никакие узлы между собой не трутся.

Это также означает, что мелкий сор, если даже и попадет вовнутрь устройства, не повредит его, так как элементов, которые терлись бы, нет. Максимум, придется заменить масло. Еще один плюс – винтовой компрессор в разных скоростных режимах, то есть, существует возможность регулировать его производительность и тем самым экономить электроэнергию.

Как он работает

Вышеперечисленные виды компрессоров с поршневой системой имеют несколько разные принципы работы.

Воздушный

Принцип работы прост. Цикл его работы состоит всего на всего из двух движений поршня. Когда происходит поступательное движение, газ всасывается в рабочий цилиндр. Когда поршень совершает движение назад, газ сжимается, и происходит это в цилиндре. Таким образом, сила давления нарастает.

Пока это все совершается, всасывающий клапан закрывается, и к работе подключается клапан нагнетания. Он выталкивает сжатый газ в магистраль. Вот весь цикл работы воздушного поршневого компрессора. Как видно, схема действия несложная.

Судовой

Поршень компрессора имеет такой механизм привода, что движение компрессорного поршня синхронно к движению поршня дизеля. У судовых дизелей с таким приспособлением вращаются с совсем небольшой частотой. Как правило, она не превышает 180-200 об/мин. По этой причине компрессор достигает высокого значения КПД.

Интересно, что зачастую размеры обоих аппаратов схожи. Получается, что верхняя часть всего устройства направлена на работу двигателя внутреннего сгорания, а нижняя часть сжимает и нагнетает заряд в цилиндр и в мотор.

Безмасляный

Основные особенности безмасляного поршневого компрессора – чистота газа на выходе и немного меньший ресурс работы, чем у его собратьев. Название не означает, что узлы устройства без смазки. Просто она находится отдельно и в картер не заливается. Плюс, установлена дополнительная система очистки.

Винтовой

Воздух попадает в роторный механизм посредством клапана, проходя предварительную очистку. Потом воздух смешивается с маслом. Смесь направляется в емкость, где сжимается. Параллельно выполняются такие цели, как устранение зазоров между винтами и стенками корпуса.

Это делает появление протечек практически невозможным даже при том, что оба ротора не соприкасаются и, плюс ко всему, отводит тепло, появившееся при сжатии. Смесь, уже сжатая, направляется в маслоотделитель, где, собственно, и разделяется на смазочный материал и воздух. Масло, после прохождения сквозь фильтр и охлаждения, течет обратно в блок. Воздух тоже охлаждается и выводится из компрессора.

Принцип работы поршневых компрессоров показан на видео

За и против

Аппараты имеют несколько заметных минусов:

  1. Принцип работы вышеописанных устройств, кроме винтового, таит в себе один минус. Сжатый воздух или другой газ выходят из аппарата в виде импульсов, а не ровным потоком. Чтобы предотвратить это ненужное явление, используют дополнительный компонент, который называется ресивер. Ресивер сглаживает пульсацию, а также выравнивает давление газа.
  2. При работе поршневой компрессор создает много шума. Это происходит из-за особенностей его строения. Не шумят только установки, где положение цилиндров оппозитное.
  3. Также аппараты сильно вибрируют. Если у них большие габариты, приходится помещать их на прочный фундамент из бетона.

Но существует и множество положительных моментов:

  1. Легко ремонтируются.
  2. Просты в использовании.
  3. Могут иметь совсем небольшие габариты.
  4. Многофункциональны – используются практически во всех сферах жизни.

Правила устройства и безопасной эксплуатации поршневых компрессоров

Самые важные из правил безопасности при работе с поршневыми компрессорами. Нужно проводить постоянное наблюдение за тем, чтобы герметичность сборочных единиц была соблюдена, при том абсолютно всех единиц. Особенное внимание следует уделять тем сборочным элементам, которые вынуждены переносить сильное давление.

Каждую смену необходимо осматривать предохранительные клапаны, и приборы, с помощью которых проводят замеры, а также и автоматику на предмет дефектов и неисправностей. Это важный принцип безопасности персонала и техники.

Вспоминать чистить фильтры для масла в системе смазочной циркуляции, равно как и приемную стенку насоса. Для этого нужно установить сроки, руководствуясь предписаниями в инструкции, но как минимум раз в 50 дней.

В видео рассказывается про эксплуатацию поршневого компрессора

Что делать при поломке?

  • Разорвался маслопровод – придется попотеть и исправить маслопровод.
  • Произошло повреждение перепускного клапана масляного насоса – чинить его нет смысла, надо купить новый.
  • Отсутствует масло – влить фильтрованное масло обязательно той же марки, что уже есть в картере.
  • Засорилась сетка, в функционал которой входит прием смазки в масляном насосе – как только компрессор остановится, приемную сетку нужно снять, почистить и установить назад.
  • При засорении фильтра для смазочных материалов его достаточно просто почистить.
  • Износились шатунные е подшипники – их надо подтянуть, если не получается, то заменить вкладыши. Нужно помнить, что их следует подогнать по валу.
  • В масло попала вода – придется заменить масло, затем в обязательном порядке просушить систему.

На видео показан один из случаев ремонта

Принцип работы поршневого компрессора достаточно прост даже для того, что бы его оператором был человек без специальной технической подготовки. Легко поддающиеся ремонту, они при этом имеют большой рабочий ресурс. Устройства используются повсеместно – начиная от научных лабораторий и медицины, заканчивая полупрофессиональным строительством.

И пока не придумано ничего лучшего, поршневые компрессоры остаются лидерами среди устройств, которые увеличивают давление газов и жидкостей.

Популярные статьи:

Опубликовано в Всё о генераторах

generator-prosto.ru

Ремонт компрессора своими руками

Компрессор достаточно сложное техническое оборудование, по мере эксплуатации он имеет право изнашиваться и ломаться. В данной статье рассмотрим все методы обслуживания и эксплуатации для его максимального продления жизни. Выполнить

ремонт компрессора своими руками, если он всё таки сломался, возможно.

Надёжность компрессорного оборудования во многом зависит от своевременного и качественного технического обслуживания. Большое число поломок поршневых компрессоров является следствием некачественной очистки сжимаемого воздуха (абразивной пыли, воды, и других включений). Применение и своевременная замена и очистка фильтрующих элементов, отсрочит ремонт компрессора на долгое время.

Основные причины по которым воздушный поршневой компрессор выходит из строя:

  • Неблагоприятные условия эксплуатации
  • Не производится плановое обслуживание
  • Не грамотный обслуживающий персонал

Для обеспечения качественного технического обслуживания, эксплуатации и ремонта компрессора своими руками, необходимо решить все выше приведённые пункты.

Основное отличие технического обслуживания от ремонта компрессора заключается в том, что при ремонте производится принудительная замена определённых деталей, а при техническом обслуживании замена деталей производится по мере необходимости в зависимости от их фактического состояния.

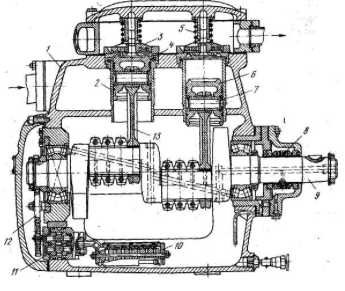

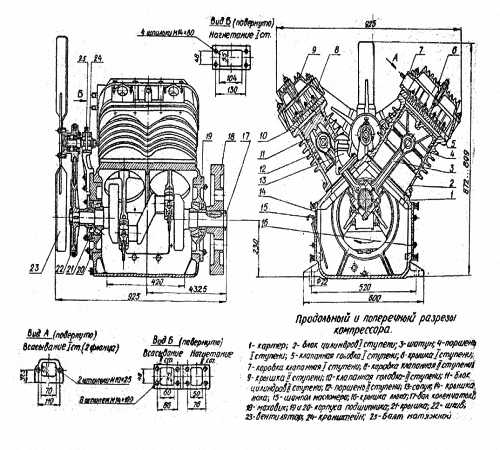

Принцип работы и составные части

Компрессор это устройство для повышения давления и перемещения газа к требуемому источнику (краскопульт, шлифовальные машинки, гайковёрты, аэрографы и любому другому пневматическому оборудованию). Основным востребованным оборудованием в кузовном ремонте стал компрессор поршневого, масляного типа. В поршневых, объём рабочих камер изменяется с помощью поршней, совершающих возвратно-поступательное движение.

Имеют разное количество рабочих цилиндров и различают их по следующему конструктивному расположению:

  • Горизонтальное
  • Вертикальное
  • Оппозитную
  • Прямоугольную

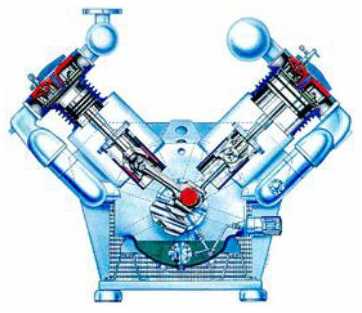

  • V и W образные
  • Звездообразные

Основные конструктивные недостатки: неполная уравновешенность их движущих частей, наличие большого числа пар трения и т.д. Всё это является причиной выхода из строя и последующего ремонта.

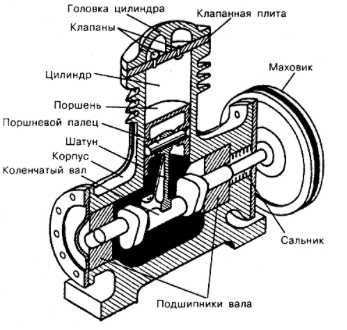

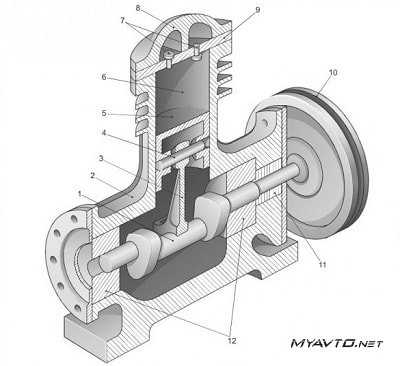

Перед тем как выполнять ремонт компрессора своими руками, необходимо изучить его техническое строение. На фото ниже схема одноступенчатого компрессора, поршневая группа.

  1. Коленчатый вал
  2. Корпус
  3. Шатун
  4. Палец поршня
  5. Поршень
  6. Цилиндр
  7. Клапана
  8. Головка цилиндра
  9. Клапанная плита
  10. Маховик
  11. Сальники
  12. Подшипники коленвала

На корпусе возле электро двигателя имеется блок автоматики называемый пресостат. При помощи него можно производить регулировку компрессора. Возможно понижать накачиваемое давление или повышать.


Неисправности поршневого компрессора

При обнаружении каких-либо дефектов (появления стуков, заеданий трущихся частей, сильного нагрева, повышенного расхода смазочного материала и д.р.), необходимо производить ремонт.

Определение вида и объёма ремонта важно установить на шаге диагностирования состояния объекта перед ремонтом. Неисправности компрессора можно разделить на две группы: технические неисправности (рабочая часть поршневая группа и неисправности электрооборудования). Ниже представлены наиболее распространенные поломки:

  • Компрессор (электродвигатель) не запускается
  • Электродвигатель гудит и не вращается
  • Компрессор не набирает обороты
  • Стук в цилиндро-поршневой группе
  • Слишком сильно нагревается цилиндр
  • Упала производительность
  • Сильная вибрация

Компрессор (электродвигатель) не запускается

Компрессор не включается, самая распространённая неполадка. Основное и банальное, что может быть в этой поломке, это нет напряжения в сети. Первое что следует проверить, вилку и провод на обрыв, питающие электродвигатель. При помощи специальной "отвёртки тестера" проверьте подаётся ли напряжение на всех фазах. Проверьте предохранитель, если он имеется. Убедитесь в работоспособности пусковых конденсаторов (у однофазных компрессоров напряжение 220В).

Обратите внимание на уровень давления в баке (ресивере). Возможно давление достаточное и автоматика не запускает компрессор, как только давление упадёт до определённого уровня, электродвигатель запустится автоматически. Это не является поломкой, многие забывают про этот нюанс и переживают раньше времени.

Обратный клапан, также может стать проблемой если компрессор не включается. Также неисправный блок автоматики (пресостат), влияет на поломку(включения, выключения), возможно пришла в негодность кнопка на самом блоке.

Если электродвигатель не запускается гудит, жужжит не набирает нужные обороты или останавливается во время работы, это не всегда означает его поломку.

Основные неисправности электродвигателя которые могут мешать ему правильной бесперебойной работе:

  • Низкое питание двигателя (недостаточное напряжение сети)
  • Неплотные соединения, плохой контакт
  • Вышел из строя обратный клапан (протекает), тем самым создающий обратное давление
  • Неправильный запуск компрессора (смотрите инструкцию по эксплуатации)
  • Заклинила поршневая группа (из-за недостатка уровня масла, перегрузка)

Если электро двигатель компрессора совсем не включается и не издаёт звуков, то это свидетельствует о следующем:

  • Сработал предохранитель питания электрической сети
  • Сработала защита от перегрузки
  • Плохой контакт в электрической цепи (неполадки с электропроводкой)
  • Самое плохое, сгорел электродвигатель (зачастую бывает характерный запах)

Стук и грохот в цилиндре и поршневой группе

Одной из причин поломки компрессора является неисправная поршневая группа. Распознать дефект данной системы достаточно просто. Обычно они сопровождаются стуком, грохотом, скрежетом и другими звуками металлического характера. Если компрессор стучит, значит неисправна его нагнетательная часть, где много металлических деталей, которые взаимодействуют друг с другом. Из-за их трения и износа появляются посторонние шумы и неприятные звуки.

Не стоит запускать с такой поломкой, по возможности необходимо устранить, как только вы услышали первые признаки их проявления. Основные неисправности если компрессор начал стучать и громко работать, чем прежде:

  • Разбились износились подшипники, втулки шатуна
  • Вышли из строя подшипники на коленчатом вале.
  • Износился поршень, кольца, палец на поршне
  • Изношен цилиндр
  • Ослабли болты крепления цилиндра и головки
  • Попала твёрдая частица в цилиндр
  • Охлаждающая крыльчатка разболталась на шкиву

Чтобы отремонтировать данные поломки, в простых случаях достаточно протянуть все болты и гайки. Если износились поршень, цилиндр коленвал или шатун, то здесь необходим комплексный капитальный ремонта. При ремонте поршневой группы возможно придётся растачивать цилиндр, если он сильно изношен и имеет внешние дефекты, подбирать по новым размерам ремонтный поршень. Ниже приведены возможные дефекты поршневой системы:

  • Изменение диаметра поршня, цилиндра
  • Искажение формы формы зеркала цилиндра
  • Риски, царапины, задиры на стенках цилиндра
  • Трещины основной рабочей части
  • Трещины и поломки фланцев

При длительной эксплуатации вследствие износа появляются риски на зеркале цилиндра, увеличивается внутренний диаметр втулки под эксцентриковый вал. При ремонте цилиндры восстанавливают путём запрессовки в них гильз. Изношенные втулки под эксцентриковый вал заменяют. Данный ремонт достаточно сложно выполнить своими руками без необходимого инструмента и оборудования. Так как наиболее трудоёмким и ответственным этапом является восстановление цилиндра. Растачивание выполняется на вертикально-расточном станке с использованием специального приспособления.

Это, что касалось цилиндра, ниже рассмотрим основные неисправности картера компрессора.

  • Трещины в стенках полостей блока картера
  • Отклонения размеров и формы посадочных площадок
  • Коробление посадочных мест
  • Разбились посадочные места под подшипники коленчатого вала

При износе данных узлов, они подлежат замене на новые. Отверстие под подшипники растачивают на горизонтально-расточном станке под больший диаметр подшипников или под запрессовку втулки с последующей расточкой запрессованной втулки под необходимый диаметр. Ремонт компрессора такой сложности стоит выполнять квалифицированными специалистами.

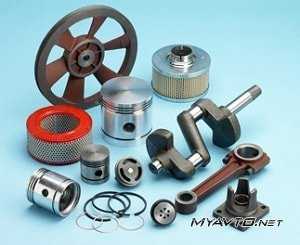

Ниже, запчасти "ремкомплект" для проведения капитального ремонта компрессора, поршневой группы.


Компрессор сильно греется

Если компрессор сильно греется, то это сигнализирует о его какой-то неисправности. Причин перегрева может быть несколько. Начиная с простой, это заблокирован обдув воздуха цилиндра и картера. Проверьте не закрыта ли крыльчатка посторонними предметами.

Одной из основных причин греющегося компрессора является недостаток уровня масла. Рабочие узлы работают на износ, создаётся высокое трение в следствие сильно греется. При дальнейшей такой работе оборудование быстро выйдет из строя. Проверьте уровень масла, если его недостаточно, необходимо долить до нужного уровня.

Неисправности клапанов, в результате карбонизированного загрязнения или их ослабления. Также могут быть забитые воздушные каналы.

Посмотрите уровень давления , возможно сломалась автоматика и компрессор "молотит" до большого давления, это и вызывает перегрев. Возможно требуется ремонт или замена предохранительного клапана.

Старайтесь располагать компрессор в прохладном, просторном месте, особенно в жаркое время года. Какое бы охлаждение у него не было, нагреваться будет гораздо меньше, что скажется на его положительной и долговечной работе." Также не стоит забывать, что чем воздух холодней тем в нём меньше влаги и масляных примесей.


Упала производительность

Падение производительности может быть связанно с несколькими причинами. Забит, засорён всасывающий воздушный фильтр. Снимите и прочистите фильтр сжатым воздухом или замените его. В основном в поршневых компрессорах он выполнен из обычного поролона.

Возможно, что где-то утечка воздуха. Обследуйте все подходящие и выходящие трубки и шланги. Также как и в предыдущем случае возможен износ и неправильная работа клапанов, это сильно влияет на производительность. При достаточно длительном использовании изнашиваются поршневые кольца, пропадает герметизация. В более серьезных случаях изношены цилиндр и поршни, поцарапаны или имеют другие внешние дефекты, что влечёт потерю компрессии и компрессор перестаёт накачивать воздух.

Стоит проверить силу натяжки ремня, соединяющий электро двигатель и коленвал поршневой системы. При ослаблении возможны проскальзывание и компрессор перестаёт качать воздух должным образом.


Масло попадает в рабочую камеру

Если масло попадает в рабочую камеру, достаточно плохие признаки, конечно полному выходу из строя компрессора это не приведёт, но принести вред покрасочным работам и возникновению дефектам при покраске, очень даже может. Основные причины попадания масла, туда куда ему не нужно: Залито масло низкой вязкости, то есть масло слишком жидкое, оно просачивается сквозь уплотнения и кольца. Уровень масла слишком высок. Из-за избытка масла оно с силой выдавливается и попадает в камеру. Используется несоответствующее масло. Заливайте только специальное компрессорное масло.

Износились поршня и кольца в блоке цилиндра. Также износ самого цилиндра влияет на попадания масла в рабочую камеру. Для устранения неисправности, требуется ремонт компрессора поршневой группы, которые описан выше.

Эксплуатация и обслуживание компрессора

Поршневой компрессор как и любое техническое оборудование требует определённого обслуживания. Правильная эксплуатация поможет продлить жизнь вашего компрессорного оборудования. Рассмотрим основные мероприятия по обслуживанию, ремонту и эксплуатации компрессора.

1. Замена и очистка воздушного фильтра. Фильтрующий элемент в основном сделан из нетканого материала, поролон или синтонин. Если компрессор стоит там же где осуществляется покраска автомобиля, то от сильно забивается (налипает) опылом от краски, лака и другого лакокрасочного материала. Фильтр предотвращает попадание абразивной пыли в цилиндр, поршень и цилиндр изнашиваются меньше. Как можно чаще меняёте и очищайте фильтр, так как это значительно увеличит ресурс и отсрочит ремонт компрессора.

2. Замена масла, очень важный пункт. Следите за уровнем масла, на специальном индикаторе (окошке) в картере компрессора. Работа на малом уровне или без масла влечёт к серьезному капитальному ремонту. Доливайте до необходимого уровня, если его не хватает. Периодически необходимо полностью сливать и заливать новое. Используйте только специальное компрессорное масло. Масло для поршневого компрессора Mobil, Fubug, Shell VDL 100, КС 19, 46 или любое другое фирменное.

3. Слив конденсата. Важный пункт в обслуживании компрессора. Воздух насыщен влагой, она неизбежно попадает с всасываемым воздухом в ресивер. Со временем накапливается в большом количестве. При большом содержании конденсата возможен его выброс в воздушные шланги, что влечёт к дефектам при покраске. Так же из-за конденсата начинается коррозия внутри ресивера. Сливайте конденсат как можно чаще, минимум раз в неделю, особенно в жаркое и влажное время года.

4. Следите за общим состоянием, периодически продувайте от пыли и других загрязнений. Уделите особое внимание крыльчатке на электродвигателе, рёбрам цилиндра, воздушного радиатора, по мере эксплуатации на них налипает пыль и опыл от краски, что уменьшает охлаждающие способности.

5. Осматривайте на износ и натяжение ременной привод. При нажатие на ремень в средней точки он не должен прогинаться более чем на 12 -15 мм. Делайте протяжку всех болтов и гаек. Периодически проверяйте работоспособность предохранительного клапана, который служит для защиты от избыточного давления, из-за поломки строя реле давления.

Соблюдайте все выше перечисленные методы и ремонт компрессора Вы отсрочите на долгое время.

www.myavto.net

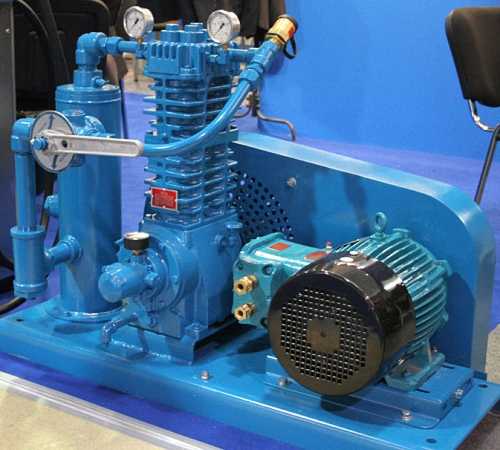

Воздушный компрессор поршневой

Компрессоры работают по простому принципу – внутри увеличивается давление газа или жидкости с помощью компрессии. То есть, уменьшается исходный рабочий объём веществ. Применение приспособлений актуально для многих сфер жизни, включая различные направления промышленности. Но мало кто знает о том, как устроены поршневые компрессоры.

Сфера применения устройств

Вот лишь некоторые примеры применения данного оборудования в различных направлениях:

  1. В самолётах, чтобы поддерживать необходимый уровень давления.
  2. Повышение эффективности работы двигателей внутреннего сгорания у автомобилей.
  3. В производстве и строительстве – на любых объектах, куда приносят пневматические инструменты.
  4. Заполнение кислородом баллонов, которыми потом пользуются аквалангисты.
  5. Заправление баллонов газом.
  6. На заводах химической и других видов промышленности с газами, требующими сжатия.
  7. Перекачка природного газа по трубопроводу.

Список далеко не полный, но уже его хватает, чтобы понять, насколько необходимы компрессоры.

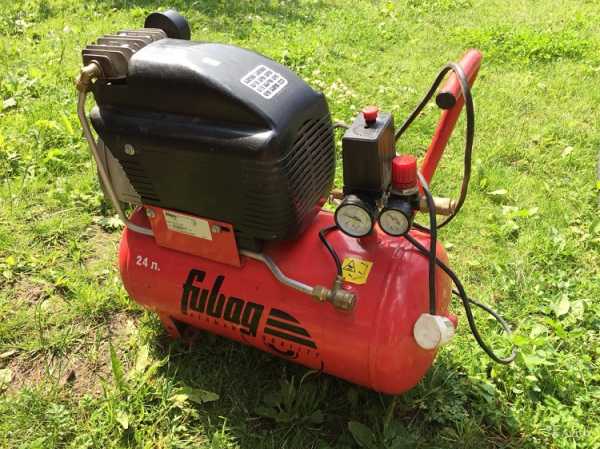

Компрессор Fubag

Компрессор имеется в быту почти и у каждого автомобилиста. Благодаря этому решается сразу несколько задач:

  1. Надуть резиновые изделия.
  2. Покраска поцарапанной части транспорта.
  3. Подключение пневматического шуруповёрта для ремонта мебели.
  4. Быстрая накачка шин.

О разновидностях поршневых компрессоров

Каждая из групп обладает своими особенностями, хотя общее устройство и принцип работы компрессора остается одинаковыми.

Воздушные

По факту, такая разновидность компрессоров стала применяться первой. Простота строения, принципа работы механизма – главные причины, по которым устройство стало популярным. Работая с подобными устройствами, можно не обладать особыми навыками.

Общая конструкция практически не претерпевала изменений на протяжении многих десятилетий. Механизм снабжается специальным зазором и двумя клапанами. Один отвечает за поставку питания, другой – всасывающий. Обслуживание промышленного компрессора не доставит хлопот.

Безмасляные

Безмасляный компрессор сохраняет актуальность там, где требуется подавать чистые материалы, у которых отсутствуют какие-либо примеси. Отсутствие следов эмульсии масла в воздухе не вызывает сомнений. Но это не значит, что во время работы обходятся совсем без смазки. Просто масло для воздушного поршневого компрессора и потоки воздуха не проходят друг через друга.

Из оптимальных дополнений – двигатели с мощностью на 1,1 кВт. Причиной этому служат различные положительные характеристики:

  1. Отсутствие проблем при транспортировке, перемещении.
  2. Отсутствие необходимости часто обслуживать установку.
  3. Небольшие размеры.

Улучшению качества воздушной смеси способствует дополнительная очистка на таких компрессорах.

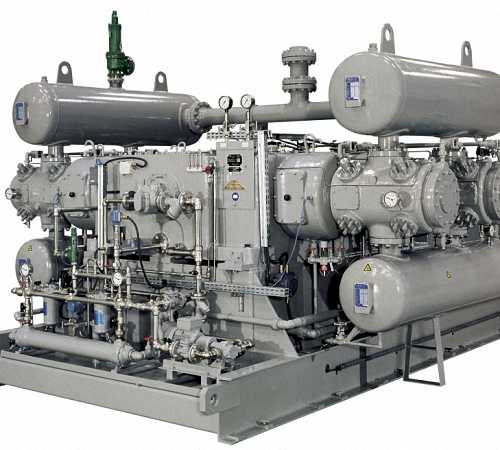

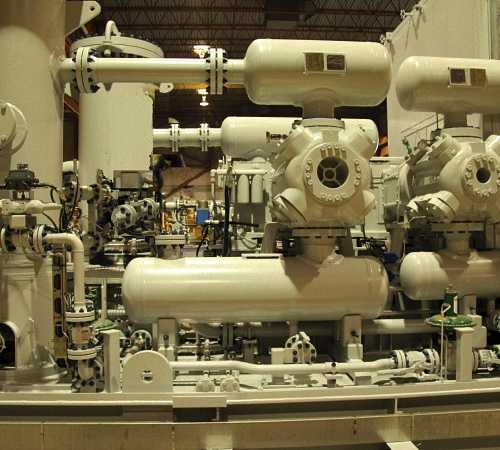

Промышленный поршневой компрессор

Винтовые установки

Снижение давления – результат вращательных движений у ротора. Устройство было впервые изобретено ещё в 30-ых годах прошлого века. Экономичность, автоматический режим работы относят к главным преимуществам.

Такое устройство предполагает превращение – из энергии электричества в газ или воздух. Для чего применяется электродвигатель установки. Свои элементы присутствуют в конструкции блоков поршня:

  1. Корпуса.
  2. Два больших винта.

Соприкосновение между винтами отсутствует. Предполагается сохранение зазора, уплотняющегося при помощи масляной плёнки.

Благодаря такой работе мелкий сор не повреждает установки, даже если оказывается внутри. Купить запчасти для компрессора не составит труда.

Судовые разновидности

Часто совмещаются с большими двухтактными двигателями, на которых работают современные суда. Ведь сами по себе эти устройства не способны функционировать, заводиться. Необходимо, чтобы воздух подавался под давлением больше обычных показателей. Создание необходимых объёмов происходит как раз за счёт поршневого компрессора.

Особенности конструкции

Выделяются одно- либо многоступенчатые поршневые компрессоры. Но некоторые детали встречаются во всех типах.

Компрессорная головка узел поршня – основные детали в компрессорах. Конструкция у части такая же, что и у двигателей внутреннего сгорания. Сама деталь состоит из следующих компонентов:

  1. Цилиндр.
  2. Поршень.
  3. Поршневые кольца компрессора.
  4. Шатун.
  5. Коленчатый вал.
  6. Впускной, нагнетательный клапан.

Схема компрессора

Но клапаны становятся первым отличием от ДВС. Здесь они выглядят как специальная пластина, снабжённая пружиной. Движение начинается не принудительно, а в случае перепада давления. Масло заливают, чтобы части конструкции оставались подвижными, не издавали посторонних звуков.

Безмасляные компрессоры применяются, когда требуется получить сжатый воздух, для которого характерна почти идеальная чистота. Тогда для колец внутри используются современные полимерные материалы. Графитовая смазка обеспечивает надёжную работу конструкции.

Компрессорные головки изготавливают с несколькими цилиндрами, когда важно добиться повышения производительности в любых условиях. Устройство такого оборудования бывает разным:

  1. Оппозитным.
  2. V-рядным.
  3. Рядным.

Коленчатый вал начинает работать благодаря электродвигателю. После этого начинает работу сам поршневый компрессор. Приводы у конструкции бывают ременными либо прямыми:

  1. Привод прямого типа предполагает наличие одной оси у головки и двигателя. Напрямую соединены валы, которые становятся основой для деталей, описанных ранее.
  2. Если конструкция относится к ременному типу – расположение головки и двигателя параллельное по отношению друг к другу. Ременная передача – главный компонент, участвующий в передаче движения.

Охлаждение узла обеспечивается за счёт шкива привода головки.

Ресивер – ещё одна важная часть компрессора. Это стальная ёмкость, у которой главное назначение – равномерно расходовать воздух, поддерживать давление на одном уровне. Внутри установлен клапан, чтобы сбрасывать давление в аварийной ситуации.

Прессостат способствует поддержанию автоматических режимов работы. Контакты размыкаются, когда давление достигает определённого уровня. Двигатель после этого останавливается. Если показатели снижаются – устройство снова запускается.

Описание принципа работы

Следующее описание принципа будет актуальным для любых поршневых компрессоров:

  1. В цилиндре создаётся разрежение, когда поршень движется вниз.
  2. Результат предыдущего действия – открытие впускного клапана.
  3. Давление ниже внутри цилиндра по сравнению с атмосферным показателем.
  4. Это причина поступления воздуха внутрь клапанов.
  5. Фильтр для поршневого воздушного компрессора применяется, чтобы очищать воздух, проходящий через устройство.
  6. Оба клапана остаются закрытыми, если поршень движется вверх.

Производительность компрессора зависит от некоторых факторов

Сжатие воздуха приводит к увеличению давления внутри цилиндров. Происходит открывание клапанов-нагнетателей. На следующем этапе ресивер получает воздух. По такому принципу работают так называемые одноступенчатые устройства. Обратный клапан в процессе тоже участвует.

Ограничения по рабочему давлению – главный недостаток одноступенчатых моделей. Давление можно повышать только на 10 атмосфер. Иначе внутри может загореться масло, что приводит к порче всего механизма.

Многоступенчатый принцип используют, когда давление требуется повышать ещё больше. В каждой ступени воздух сжимается поочерёдно, пока не достигает определённого значения. После этого состав охлаждается с участием специальной холодильной установки. Далее идёт подача к цилиндру на следующей ступени. Там происходит сжатие до более высоких ступеней. Медные трубки для компрессора и рёбра охлаждения обеспечивают снижения температур до нужных показателей.

Двухступенчатые установки чаще всего применяются небольшими производствами.

Особенности эксплуатации

Производительность поршневых компрессоров – это переменная величина. Она зависит от условий всасывания и того, как себя показывает окружающая среда. Производители указывают этот параметр, но он остаётся больше теоретическим. Он равен объёму, который описывается поршнем за единицу времени.

Теоретическая производительность сильно отличается от того, что происходит в реальности. Это связано с несколькими нюансами работы:

  1. Поршень в крайнем положении сверху находится на определённом зазоре от клапанной группы.
  2. Из-за зазора образуется так называемый свободный объём – это «вредное пространство».
  3. В результате такого устройства внутри цилиндра после нагнетания всегда остаётся некоторое количество сжатого воздуха. Модель Fubag не стала исключением.

Включение обратного хода предполагает расширение воздуха. Состав начинает двигаться с уменьшенным давлением. Потому и сам всасывающий клапан будет открываться не сразу. Это происходит только после того, как давление в цилиндре снижается до определённого значения.

При таких обстоятельствах сжатие на протяжении некоторого времени осуществляется вхолостую. Производительность самого компрессора в такие момента будет снижаться.

У двухступенчатых компрессоров имеются определённые преимущества перед одноступенчатыми:

  1. Низкая температура внутри цилиндров. Из-за этого повышается надёжность, рабочий ресурс.
  2. Более высокая производительность.
  3. Меньше затрат по энергии. Такие преимущества имеет и электрический поршневой компрессор 220 В.

Ремонт компрессоров

Работа устройства часто связана с неполадками, которые можно устранять по-разному. Рассмотрим некоторые:

  1. Отсутствие проворачивания у маховика. Между клапанной доской и основанием зазор требует увеличения. Неполадка появляется из-за того, что поршень упирается в зазор клапана.
  2. Когда воздух пропускается через влагоудалитель. Клапан требует промывки либо полной замены. К примеру, он разрушился, засорился. Ремонт своими руками проводится без проблем.
  3. Прочистка помогает и в той ситуации, когда обнаруживается так называемый пропуск.
  4. Повышение нагрева компрессорной головки. Такое часто случается, если применять масло с характеристиками, не соответствующими требованиям технического паспорта. Рекомендуется сменить состав на тот вариант, что указан в сопроводительных документах. Шатунные болты тоже иногда перетягиваются, из-за чего возникают подобные проблемы.
  5. Медленно набираются обороты, под давлением прибор не запускается. Клапан меняется, корпус притирается. Помогает и проведённая ревизия по ремням. Так происходит, когда натяжение ремней становится слабее, обратный клапан засоряется. Справится с проблемой не так сложно. Цены на воздушный компрессор остаются доступными, даже учитывая ремонт.

Заключение

Высокая эффективность оборудования и неплохие технические параметры сделали поршневые компрессоры незаменимыми помощниками в разных сферах жизнедеятельности. Практичность, длительный срок эксплуатации становятся дополнительными преимуществами. Установки популярны не только на промышленных объектах, но и в бытовых условиях. Приобрести устройство не составит труда, если заранее знать подходящие характеристики. Остаётся только приобрести прибор, дождаться, пока его доставят и установят на место. Эксплуатация не требует дополнительных навыков.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Интересное по теме:

Facebook

Twitter

Вконтакте

Google+

traktoramira.ru

Устройство воздушного компрессора поршневого — Генераторы

Этот тип компрессора берет за основу своей работы использование механического прибора поршневого типа с целью увеличения давления газа или жидкости посредством компрессии, то есть – уменьшения объема. Такие компрессоры используются чуть ли не во всех сферах жизни: химическая промышленность, медицина, автомобилестроение, холодильной технике, а также для бытовых и полупрофессиональных нужд.

Иногда при помощи поршневых компрессоров осушают воздух. Это связано с технологическими особенностями сжатия воздуха. Они отличаются:

  • Недорогой ценой по сравнению с остальными типами компрессоров;
  • Простым технологическим процессом их производства;
  • Легкостью в ремонте и доступностью деталей.

Содержание статьи:

Какие бывают поршневые компрессоры

Поршневые компрессоры бывают нескольких типов, опишем их ниже.

Воздушный

Едва ли не номер один в мире компрессорных установок, которые начал использовать человек – поршневой воздушный компрессор. Его популярность обусловлена простотой строения как механизма, так и принципа действия. Работа с ним также проста и не требует особых навыков. Его официальное название – компрессорная установка объемного сжатия.

За многие десятилетия его базовая конструкция не претерпела особых изменений. Это корпус из чугуна, а внутри него находится цилиндр. В механизме также есть собственно поршень, сделанный таким образом, чтобы оставался маленький зазор и два клапана. Каждый из них имеет свое назначение: один из них всасывающий, второй предназначен для питания.

Судовой

Компрессоры с поршневой системой нередко применяются на больших двухтактных дизелях на судах. Их используют для наддува и продувки. Дело в том, что двухтактный дизель сам по себе не способен завестись и функционировать. Для полноценной работы ему нужна дополнительная подача воздуха, под давлением больше, чем атмосфера.

Присоединенный к мотору и работающий в такт с ним, поршневой компрессор подает дополнительные объемы воздуха.

Безмасляный

Этот вид компрессора используют там, где необходима подача чистого, без примеси смазочных материалов, воздуха или другого газа. Этот воздух будет без следов масляной эмульсии. Это не означает, что устройство поршневого компрессора работает совсем без смазки, просто масло не пересекается с воздушными потоками. Под них обычно берут двигатель мощностью 1,1 кВт. Он имеет дополнительные позитивные характеристики:

  • Малый размер;
  • Не нуждается в частом обслуживании;
  • Возможна транспортировка и перемещение в любом положении.

Также на таких компрессорах устанавливают дополнительную очистку для лучшего качества воздуха.

Винтовой

Винтовой компрессор используют для снижения давления путем вращательных движений роторов. Это устройство изобрели в 30х годах. Отличается способностью работать в автоматическом режиме и экономичностью.

По сути своей, это устройство призвано преобразовывать электрическую энергию в энергию газа или простого воздуха. Это происходит посредством электродвигателя. Винтовой блок имеет конструкцию, состоящую из корпуса и двух больших винтов. Винты между собой не соприкасаются – между ними есть небольшой зазор, который просто уплотняется пленкой из масла. Собственно, принцип устройства состоит в том, что никакие узлы между собой не трутся.

Это также означает, что мелкий сор, если даже и попадет вовнутрь устройства, не повредит его, так как элементов, которые терлись бы, нет. Максимум, придется заменить масло. Еще один плюс – винтовой компрессор в разных скоростных режимах, то есть, существует возможность регулировать его производительность и тем самым экономить электроэнергию.

Как он работает

Вышеперечисленные виды компрессоров с поршневой системой имеют несколько разные принципы работы.

Воздушный

Принцип работы прост. Цикл его работы состоит всего на всего из двух движений поршня. Когда происходит поступательное движение, газ всасывается в рабочий цилиндр. Когда поршень совершает движение назад, газ сжимается, и происходит это в цилиндре. Таким образом, сила давления нарастает.

Пока это все совершается, всасывающий клапан закрывается, и к работе подключается клапан нагнетания. Он выталкивает сжатый газ в магистраль. Вот весь цикл работы воздушного поршневого компрессора. Как видно, схема действия несложная.

Судовой

Поршень компрессора имеет такой механизм привода, что движение компрессорного поршня синхронно к движению поршня дизеля. У судовых дизелей с таким приспособлением вращаются с совсем небольшой частотой. Как правило, она не превышает 180-200 об/мин. По этой причине компрессор достигает высокого значения КПД.

Интересно, что зачастую размеры обоих аппаратов схожи. Получается, что верхняя часть всего устройства направлена на работу двигателя внутреннего сгорания, а нижняя часть сжимает и нагнетает заряд в цилиндр и в мотор.

Безмасляный

Основные особенности безмасляного поршневого компрессора – чистота газа на выходе и немного меньший ресурс работы, чем у его собратьев. Название не означает, что узлы устройства без смазки. Просто она находится отдельно и в картер не заливается. Плюс, установлена дополнительная система очистки.

Винтовой

Воздух попадает в роторный механизм посредством клапана, проходя предварительную очистку. Потом воздух смешивается с маслом. Смесь направляется в емкость, где сжимается. Параллельно выполняются такие цели, как устранение зазоров между винтами и стенками корпуса.

Это делает появление протечек практически невозможным даже при том, что оба ротора не соприкасаются и, плюс ко всему, отводит тепло, появившееся при сжатии. Смесь, уже сжатая, направляется в маслоотделитель, где, собственно, и разделяется на смазочный материал и воздух. Масло, после прохождения сквозь фильтр и охлаждения, течет обратно в блок. Воздух тоже охлаждается и выводится из компрессора.

Принцип работы поршневых компрессоров показан на видео

За и против

Аппараты имеют несколько заметных минусов:

  1. Принцип работы вышеописанных устройств, кроме винтового, таит в себе один минус. Сжатый воздух или другой газ выходят из аппарата в виде импульсов, а не ровным потоком. Чтобы предотвратить это ненужное явление, используют дополнительный компонент, который называется ресивер. Ресивер сглаживает пульсацию, а также выравнивает давление газа.
  2. При работе поршневой компрессор создает много шума. Это происходит из-за особенностей его строения. Не шумят только установки, где положение цилиндров оппозитное.
  3. Также аппараты сильно вибрируют. Если у них большие габариты, приходится помещать их на прочный фундамент из бетона.

Но существует и множество положительных моментов:

  1. Легко ремонтируются.
  2. Просты в использовании.
  3. Могут иметь совсем небольшие габариты.
  4. Многофункциональны – используются практически во всех сферах жизни.

Правила устройства и безопасной эксплуатации поршневых компрессоров

Самые важные из правил безопасности при работе с поршневыми компрессорами. Нужно проводить постоянное наблюдение за тем, чтобы герметичность сборочных единиц была соблюдена, при том абсолютно всех единиц. Особенное внимание следует уделять тем сборочным элементам, которые вынуждены переносить сильное давление.

Каждую смену необходимо осматривать предохранительные клапаны, и приборы, с помощью которых проводят замеры, а также и автоматику на предмет дефектов и неисправностей. Это важный принцип безопасности персонала и техники.

Вспоминать чистить фильтры для масла в системе смазочной циркуляции, равно как и приемную стенку насоса. Для этого нужно установить сроки, руководствуясь предписаниями в инструкции, но как минимум раз в 50 дней.

В видео рассказывается про эксплуатацию поршневого компрессора

Что делать при поломке?

  • Разорвался маслопровод – придется попотеть и исправить маслопровод.
  • Произошло повреждение перепускного клапана масляного насоса – чинить его нет смысла, надо купить новый.
  • Отсутствует масло – влить фильтрованное масло обязательно той же марки, что уже есть в картере.
  • Засорилась сетка, в функционал которой входит прием смазки в масляном насосе – как только компрессор остановится, приемную сетку нужно снять, почистить и установить назад.
  • При засорении фильтра для смазочных материалов его достаточно просто почистить.
  • Износились шатунные е подшипники – их надо подтянуть, если не получается, то заменить вкладыши. Нужно помнить, что их следует подогнать по валу.
  • В масло попала вода – придется заменить масло, затем в обязательном порядке просушить систему.

На видео показан один из случаев ремонта

Принцип работы поршневого компрессора достаточно прост даже для того, что бы его оператором был человек без специальной технической подготовки. Легко поддающиеся ремонту, они при этом имеют большой рабочий ресурс. Устройства используются повсеместно – начиная от научных лабораторий и медицины, заканчивая полупрофессиональным строительством.

И пока не придумано ничего лучшего, поршневые компрессоры остаются лидерами среди устройств, которые увеличивают давление газов и жидкостей.



Source: generatorexperts.ru

Почитайте еще:

generator.uef.ru

Неисправности и ремонт поршневого компрессора

Простота конструкции поршневых компрессоров способствовала их популяризации и распространению. Сегодня компрессоры  поршневые нашли широчайшее применение в разных сферах человеческой деятельности, начиная от аэрации аквариумов и заканчивая промышленным машиностроением. Гениальное, по своей простоте, изобретение обладает массой достоинств и высокой функциональностью. Например, подача воздуха или газа под давлением более чем в 20 атмосфер – задача, с которой не могли справиться даже более сложные приспособления. Однако самые совершенные механизмы нуждаются в своевременной профилактике неисправностей и грамотном ремонте.

Оглавление:

  1. Разновидности компрессоров
  2. Разновидности поршневых компрессоров
  3. Технические параметры поршневых компрессоров
  4. Устранение неполадок поршневого компрессора
  5. Обслуживание поршневых компрессоров

Разновидности компрессоров

Компрессоры используют не только на нагнетании воздуха, к примеру, в химической промышленности и в геологии – они перекачивают под давлением различные газы: хлор, азот, кислород, водород, гелий, этилен и некоторые смеси. В промышленности и других сферах человеческой деятельности используются компрессорные станции и турбокомпрессоры, компрессоры низкого и высокого давления – поршневые, и эти механизмы сегодня наиболее распространены.

Современные компрессоры отличаются от многих других механизмов своей лаконичной простотой, да и сама конструкция гарантирует почти бесперебойную их работу на долгий период, включая обеспечение недорогого обслуживания и ремонта.

Подача воздуха под давлением – принцип работы большинства компрессоров, многие из которых способны работать в сложных климатических условиях, а также с подачей загрязненных газовых смесей без риска повреждения механизма. Однако для продления срока эксплуатации  поршневых компрессоров все же стоит позаботиться о вполне приемлемых условиях для их работы.

Загрязненный воздух или смеси, перекачиваемые в цилиндры компрессоров, в том числе и поршневых, несут дополнительную нагрузку на все узлы комплектующие, и это ведет к их износу. Некоторые типы компрессоров способны подавать очищенный  воздух (газ) без масляных примесей, а их корпус дает минимальный уровень шума. Большинство современных компрессоров периодически нуждаются в замене запчастей для их бесперебойного функционирования, а при поломке лучше всего обратиться за техобслуживанием в ближайший сервисный центр.


Разновидности поршневых компрессоров

Механизмы для перекачки воздуха под давлением отличаются по движку, например, есть электро- и парокомпрессоры, работающие на паровом приводе, и есть работающие на двигателе внутреннего сгорания.

Компрессорные механизмы имеют разную производительность, которая условно оценивается по объему прохождения газа под давлением за единицу времени:

  • Мини-компрессоры используют в медицине, приборостроении, аквариумистике – производительность до 3*10ˉ² м³/с.
  • Лабораторные мини-компрессоры и транспортные агрегаты с перекачиванием воздуха с 3*10ˉ² до 0,01 м³/с.
  • Аппараты средней производительности – в пределах 0,1 до 1 м³/с применяют компрессорные станции шахт, фабрик, заводов и рудников.
  • Высокопроизводительные компрессоры с давлением более 1 м³/с – это химкомбинаты и компрессорные станции.

Компрессоры, работающие на летучих соединениях и легких инертных газах, дополнительно уплотняются. В техническом обслуживании нуждаются  многие другие механизмы, в том числе и поршневые компрессоры. Простота конструкции поршневых компрессоров вовсе не означает отсутствия затрат на ремонт поршневого компрессора. А их относительная дешевизна не отменяет потребности в покупке запчастей для поршневого компрессора или его сервисного обслуживания.

Технические параметры поршневых компрессоров

Поршневые компрессоры, принцип работы которых основан на нагнетании и перекачивании газов или воздуха под высоким давлением, способны менять параметры объёма газа. Все разновидности компрессоров  функционируют на основе принципа движения поршня между клапанами по возвратно-поступательной схеме.

Устройство каждого типа данного приспособления продиктовано условиями применения, функциональностью и сферой их использования. Например, компрессоры угловые – наиболее распространённый тип компрессорных агрегатов, поскольку они имеют сравнительно малый вес и компактные габариты, их можно монтировать на небольших площадях. Цилиндры могут размещаться по обе стороны основания или же только с одной стороны. У вертикального типа поршневых компрессоров схема та же, что и у горизонтальных, которые рассчитаны на более высокую нагрузку, но они имеют меньшие размеры и иную производительность.

Есть несколько типов конструктивных решений устройства компрессоров, которые условно объединяют в подгруппы.

1. Горизонтальные, вертикальные и угловые.

2. Многоступенчатые, 1-ступенчатые и 2-ступенчатые.

3. Компрессоры одинарного и двойного действия.

4. Многоцилиндровые, 1-цилиндровые и 2-цилиндровые компрессоры.

5. Крейцкопфные компрессоры (с головкой) или без крейцкопфа.

По типу размещению цилиндров относительно оси агрегата, устройство поршневого компрессора углового типа бывают V-образные, прямоугольные и W-образные. Каждая разновидность такого типа компрессора конструктивно имеют много общего – они состоят из основных узлов, как это показано на схеме поршневого компрессора, рисунок:

  • узлы цилиндров и поршней, уплотнительные элементы,
  • механизмы движения – картер компрессора, коренной вал, шатуны и крейцкопфы,
  • вспомогательные комплектующее – фильтры, охладители, ресиверы, смазочные узлы, влаго- и маслоотделители, системы защиты и регулировки.

Схематически принцип работы вертикального поршневого компрессора выполняется в 2 этапа:

1. Воздух или газ, находящийся в увеличивающейся полости цилиндра, постепенно расширяется во время движения поршня вдоль оси от крышки цилиндра. При этом внутри цилиндра давление воздуха уменьшается относительно внешних параметров, и это ведет к его порционному всасыванию через клапан.

2. Далее происходит сжатие или нагнетание воздуха (газа) во время движения поршня, которое производится в обратном направлении – в цилиндре давлении растет, пропорционально его сжатию, после чего через нагнетательный клапан сжатый воздух с силой выпускается.

Схема поршневого компрессора у большинства конструкций принципиально одинакова – это цилиндр, поршень, клапана (всасывающий и нагнетательный), кривошипно-шатунный механизм (крейцкопф, кривошип и шатун) и шток. Компрессоры также оцениваются по таким параметрам как сила поршня, амплитуда и мощность, частота вращения вала, объем перекачки воздуха и другим.

Схема работы поршневого компрессора связана с изменениями температуры газа (воздуха), возникновением вибраций, поэтому нуждаются в охлаждении и надежной опоре, что уже заложено в их конструкции. Однако при длительной работе и обслуживании поршневых компрессоров возникают поломки, снижение продуктивности и засорение.


Устранение неполадок поршневого компрессора

Рассмотрим подробно причины неполадок и возможные способы их устранения. Например, если не проворачивается маховик, то между основанием поршня и клапанной доской производят больший зазор, в пределах 0,2-0,6 мм. Причина неполадки– упор поршня в плоскость клапана.

При пропускании воздуха через влагоудалитель – промыть или заменить клапан. Возможные причины – разрушение или засорение клапана. Если обнаружен пропуск воздуха в трубке сброса после остановки – надо прочистить клапан, скорее всего, там засорен обратный клапан.

При повышении нагрева компрессорной головки необходимо сделать затяжку по норме, заменить поршневые кольца с обнаруженным дефектом, зачистить загрязненные поверхности, сменить масло на то, которое обозначено в технической документации. Вероятные причины перегрева – применение масла, не соответствующего указанному в техпаспорте, недостаточные сроки для его охлаждения; возможна просроченная замена масла. Могут быть перетянуты шатунные болты, которые затрудняют доступ масла к вкладышам или тепловой зазор на стыке поршневых колец слишком мал, важно проверить и ослабление шпилек крепления.

При медленном наборе оборотов, или когда механизм не запускается под давлением – сменить клапан, произвести притирку корпуса и сделать ревизию ремней. Возможные причины – ослабление натяжения приводных ремней или засорение обратного клапана.

При обнаружении протечки масла по коленвалу из картера нужно заменить сальник и прочистить зазор сапуна. Возможная причина – засорение отверстия сапуна и общий износ сальника.

При снижении производительности поршневого компрессора нужно промыть или заменить фильтр, сменить изношенные поршневые кольца, выявить место утечки для его устранения, прочистить и сменить дефективные пластины клапана или выровнять плоскость прилегания прямоточного клапана. Наиболее вероятные причины снижения продуктивности работы поршня – зависание или поломка пластин клапана, утечка воздуха из-за неплотного соединения или его разгерметизации, а также засорение воздушного фильтра или общая изношенность поршневых колец.

При стуке цилиндра необходимо заменить масло, сменить дефектные поршневые кольца и изношенные детали, цилиндр расточить или заменить поршень. Наиболее вероятные причины появления стука – поломка поршневых колец или заедание из-за нагара и неподходящего масла, а также общая изношенность поршня или его цилиндра, втулки верхней головки шатуна или поршневого пальца.

При избыточном образовании нагара производится очистка всех комплектующих от нагара, смена масла, важно далее следить, чтобы не было избытка масла в картере. Вероятная причина – использование низкокачественного масла и появление его излишка в картере.

При возникновении стука в картере необходимо сделать ревизию и подтяжку шатунных болтов, сменить подшипники или под ремонтный размер обработать шатунные шейки вала, а вкладыши заменить. Вероятные причины – изношены подшипники коленвала, шатунные шейки и вкладыши, ослаблено крепление шатунных болтов.

При снижении давления в ресивере и раздаточном клапане необходимо прочистить обратный клапан, поскольку наиболее вероятная причина – поломка или засорение обратного клапана.

Лучшим решением приведения компрессора в рабочую норму будет обращение к специалистам местного сервисного центра. Однако до ремонта любого технического узла или агрегата важно сделать полную диагностику, чтобы выявить точную причину сбоя в работе, тогда ремонт и замена расходных материалов будет проведена наиболее эффективно. Компетентные специалисты при диагностике поршневых компрессоров не только найдут причину сбоя в работе или дефекты, но и устранят все его недочеты и причины поломки.

Обслуживание поршневых компрессоров

При любой амортизации, незначительной или усиленной, любое оборудование изнашивается, а сжатый воздух или газовая смесь, нагнетаемая поршневым компрессором, имеет примеси, масла и взвесь. Зачастую именно это ведет к снижению производительности основных его узлов или даже разгерметизации клапанов. Поршневые компрессоры, как любые другие технические приспособления, периодически нуждаются в профилактическом осмотре всех его узлов, а также смене расходных материалов и изношенных комплектующих.

Иногда возможен заводской брак, нарушение правил эксплуатации или его чрезмерная нагрузка, из-за чего случается снижение эффективности работы и возникает потребность в ремонте поршневых компрессоров. Очень важно не пропустить тот момент, когда было бы вполне достаточно вовремя заменить детали или произвести их подгонку, чтобы не доводить до полной поломки компрессора.

Нередко персонал сервисных центров сталкивается не столько с явной поломкой приспособлений для нагнетания воздуха, сколько с их ненадежностью или нестабильной работой, небольших дефектов, а при устранении этих причин компрессоры снова работают бесперебойно.

Причины могут быть разные, например, частый перегрев, стук, избыточный нагар, снижение эффективности его работы и др. Некоторые симптомы говорят о необходимости замены комплектующих, другие ведут к его неизбежной поломке. Есть несколько симптомов, когда поршневой компрессор необходимо остановить ещё до его полной или частичной поломки и остановки.

1. Это показатель давления – его снижение в системе охлаждения или при обдуве двигателя, уменьшение давления газа при всасывании ниже нормы или при уменьшении давления в системе смазочной циркуляции компрессора.

2. Это температурные показатели – повышение температуры вкладышей коренного подшипника более 70°С или высокая температура выходящей воды.

3. Это самопроизвольное отключение двигателя смазки цилиндров и сальников, посторонний шум или другие сбои.

Среди дефектов при диагностике поршневого компрессора чаще всего обнаруживаются такие проблемы.

1. Изношенность: сальников или недостаточная их смазка, а также противовесов, втулок цилиндра высокого давления с возникновением  трещин.

2. Коррозия любого элемента компрессора или его узлов в местах наибольшего напряжения, например, у цилиндров и крейцкопфов.

3. Неисправность предохранительного клапана и других узлов.

4. Загрязнение или утечка масла.

5. Обрыв шатунных болтов.

6. Неточность центровки штока или его изгиб, например, из-за однобокого нагрева в сальнике.

7. Выпадение в цилиндр заглушек литых поршней.

8. Ослабление на штоке посадки поршня.

9. Поломка или дефект поршневых колец, соединительной муфты, деталей коленвала, пружин клапанов или ограничителя подъема.

10. Дефект поверхности штока или появление трещин на шатунах от износа.

11. Чрезмерное натяжение болтов.

12. Перегрев кривошипа.

13. Повреждение крейцкопфа или соединений со штоком.

14. Выпадение болта или отвинчивание гайки.

15. Посторонние нехарактерные шумы – работа со стуком долгий период по причине нарушения зазоров шатунных подшипников.

16. Неточности укладки вала и прилегания головки болта и гайки к поверхности шатуна.



strport.ru

Принцип работы и устройство воздушного компрессора

Сжатый воздух является непременным участником большинства технологических процессов, поэтому трудно найти отрасль, в которой не использовалось бы компрессорное оборудование. При этом важно отметить, что эффективность установки во многом зависит от того, насколько правильно она подобрана. Именно поэтому, планируя приобрести компрессор, следует изучить устройство и принцип работы агрегата.

Коротко о типах компрессоров

Оборудование для производства сжатого воздуха начали использовать в промышленности около двух веков назад. За прошедшее время установки не раз дорабатывали и совершенствовали. Как следствие, современный модельный ряд техники насчитывает множество типов агрегатов, различающихся назначением, сферой применения, техническими характеристиками и другими особенностями. Впрочем, в соответствии с устройством и принципом работы компрессоры можно разделить всего на две группы — поршневые и винтовые. Предлагаем вам подробнее рассмотреть каждый тип, чтобы понять, чем они отличаются друг от друга и какой агрегат будет выгоднее в тех или иных условиях. Это поможет купить компрессор, максимально соответствующий потребностям конкретного предприятия.

Принцип работы поршневого компрессора

Одноцилиндровое оборудование — это наиболее простой тип поршневых компрессорных станций. Основными конструкционными элементами такого устройства являются цилиндр, поршень, всасывающий и нагнетательный клапаны. В процессе работы установки двигатель (электрический или ДВС) через коленвал и шатун передает движение на поршень. При его подъеме возникает разряжение, вследствие которого атмосферный воздух преодолевает сопротивление пружины всасывающего клапана и поступает в цилиндр. Далее поршень начинает движение вниз, в результате чего воздух сжимается. Когда давление рабочей среды превышает сопротивление пружины нагнетательного клапана, последний открывается и воздух поступает в выходной патрубок.

Принцип работы поршневого компрессора прост. Однако, как это видно из описания, при прямом подключении к пневмосистеме предприятия, сжатый воздух будет поступать импульсно. Чтобы устранить проблему пульсации используют различные решения. Самым простым является установка ресивера. В этом случае сжатый воздух поступает из выходного патрубка в воздухосборник и лишь затем попадает в пневмосистему. Еще один способ, позволяющий выровнять давление — использование двухцилиндровой станции. Принцип работы такого компрессора не отличается от описанного выше. При этом он имеет два цилиндра, которые работают в противофазе. Когда один цилиндр всасывает воздух, второй его нагнетает. За счет этого удается минимизировать пульсацию и стабилизировать давление в системе.

Принцип работы винтового компрессора

Отличительной особенностью винтовых установок является более сложное устройство. Их конструкция предусматривает наличие:

  • фильтра, очищающего поступающий воздух от различных загрязнений и примесей;
  • входного клапана, оснащенного пневматическим управлением;
  • винтового блока, который состоит из ведущего и ведомого ротора;
  • системы впрыска масла, служащей, как для смазки, так и для охлаждения;
  • сепаратора, выполняющего очистку сжатого воздуха от примесей масла;
  • трубопроводов, по которым осуществляет движение воздуха и масла.

Принцип работы винтового компрессора основывается на вращательном движении роторов, которое сообщается им с помощью ременной передачи от ДВС или электрического двигателя. Очищенный воздух поступает в винтовую пару, где его смешивают с маслом. При вращении роторов объем камеры, образуемой их поверхностями и стенками корпуса, уменьшается, вследствие чего происходит сжатие воздушно-масляной смеси. Далее она поступает в сепаратор, где воздух отделяют от масла, охлаждают и подают на выход компрессора. Что же касается масла, то его фильтруют и направляют в винтовой блок для повторного использования.

Важно сказать, что принцип работы воздушного компрессора винтового типа обуславливает стабильную подачу сжатого воздуха, без пульсаций в пневмосистеме. Из других преимуществ стоит отметить высокую производительность, возможность непрерывной эксплуатации, длительный рабочий ресурс.

В заключение

Ознакомившись с принципом работы воздушного компрессора, вы сможете подобрать установку, соответствующую потребностям предприятия по всем параметрам, включая мощность, производительность, расход топлива и т.д. Если же у вас возникли какие-либо затруднения, приглашаем воспользоваться помощью технических специалистов компании «Энергопроф». Они подробно проконсультируют вас по всем вопросам и помогут сделать правильный выбор.

Автор: Виталий Шаров

www.compressortyt.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
