Подвеска автобуса является связующим звеном между кузовом и колесами. На автобусах ЛиАЗ-677М, ЛАЗ-4202, 42021 и др. применяют пневморессорные зависимые подвески. Они отличаются в основном от подвески автомобилей наличием упругого элемента, через который посредством рессор передаются на кузов силы, действующие на колеса. Входящие в подвеску пневмоэлементы совместно с гидравлическими амортизаторами вышеописанного типа уменьшают колебания кузова, обеспечивают хорошую устойчивость и плавность хода автобуса, что необходимо для комфортности поездки пассажиров.

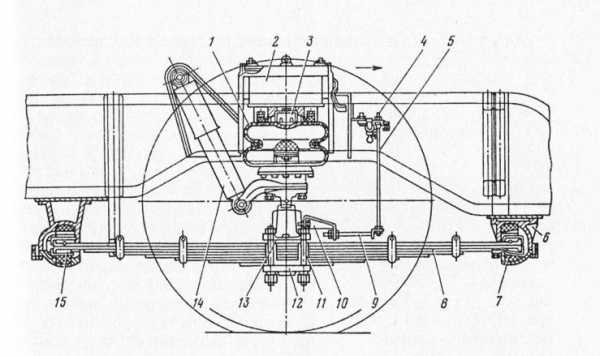

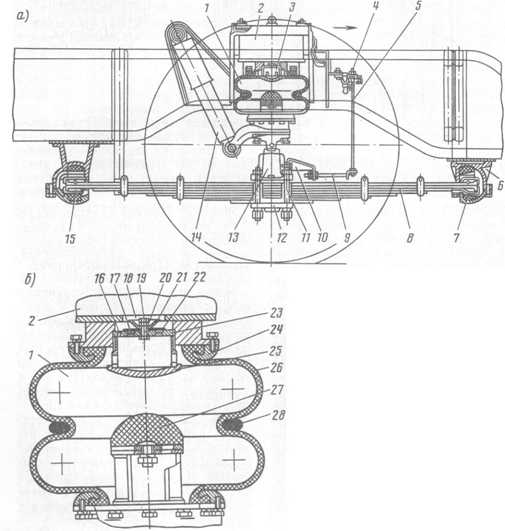

Рис. 15.12. Передняя подвеска с пневмо-баллонами и демпфирующим устройством автобуса ЛиАЗ-667М: а — основные детали и узлы подвески; б — пневмобаллон с демпфирующим устройством


Рессорно-пневматическая подвеска. Типичным примером взаимосвязи упругих пневмоэлементов с рессорами является рессорно-пневматическая подвеска (рис. 15.12) автобуса ЛиАЗ-677М с регуляторами положения уровня пола кузова. Подвеска имеет двухсекционные пневмобаллоны (рис. 15.12, а) и направляющее устройство, выполненное в виде полуэллиптических рессор. Пнев-мобаллоны с демпфирующим устройством расположены между балкой и кронштейнами основания кузова. Они снабжены дополнительными резервуарами вместимостью 7,5 л, прикрепленными к основанию кузова. Каждая рессора в средней части жестко закреплена на балке переднего моста через прокладку болтами, а передние и задние ее концы установлены соответственно в резиновых подушках и чашках, закрепленных в кронштейнах балок основания кузова.

В подвеску включены два телескопических гидравлических амортизатора, которые верхними головками соединены через резиновые втулки с кронштейнами кузова, нижними — с балкой переднего моста.

Ограничитель хода отдачи подвески выполнен в виде петли из стального троса, заключенного в оболочку, которая закреплена на основании кузова, и перехватывает балку моста. Длина троса обеспечивает перемещение передней балки моста на 55—60 мм. Постоянство хода отдачи поддерживается регулятором положения пола кузова, который через тяги, и кронштейн соединен с неподрессоренными частями подвески.

Основным преимуществом пневматической подвески является то, что в результате регулирования внутреннего давления в пневмобаллоне можно в широких пределах изменять их жесткость.

Пневмобаллоны являются не только упругим элементом, но и выполняют роль гасителя колебаний. Они состоят из резино-кордовой оболочки (рис. 15.12, б) с бандажным кольцом. Внутри баллона на кронштейне закреплен резиновый буфер — ограничитель хода сжатия подвески, упирающийся при работе в опорную пяту. Нижней частью пневмобаллон соединяется с кронштейном балки моста, а верхней — с фланцем дополнительного воздушного резервуара через демпфирующее устройство. Последнее состоит из корпуса, установленного в опоре, шайбы и клапана, которые стянуты между собой болтом и гайкой. Демпфирующее устройство в сборе поджимается опорной пятой буфера сжатия и через отверстие сообщается с внутренней полостью дополнительного резервуара.

Работа демпфирующего устройства заключается в том, что при ходе сжатия под давлением воздуха открывается клапан и воздух перетекает из пневмобаллона в дополнительный резервуар через шесть отверстий. При этом сила сопротивления воздуха при прохождении его через калиброванные отверстия клапана снижает нагрузки, передаваемые на кузов автобуса от дороги.

При ходе отдачи воздух медленно перетекает из отверстия дополнительного резервуара в пневмобаллон через дроссельное отвер-ствие, задерживая перемещение балки заднего моста вниз. Таким образом, демпфирующее устройство выполняет роль гасителя колебаний.

Задняя подвеска автобуса выполнена на четырех пневмобаллонах (рис. 15.13), расположенных с каждой стороны между кронштейнами балок основания кузова и опорным кронштейном, закрепленным на балке заднего моста. Направляющее устройство подвески состоит из двух полуэллиптических рессор. Каждая рессора закреплена в средней части при помощи стремянок и концами соединена с кронштейнами основания кузова. Кронштейны выполнены полыми и используются в качестве дополнительных резервуаров для воздуха вместимостью по 10 л каждый.

В подвеске установлены четыре телескопических гидравлических амортизатора, соединенных с кронштейнами основания кузова и опорных балок на резиновых втулках. Ограничительные резиновые буфера хода сжатия подвески расположены в воздушных баллонах, а резиновые буфера хода отдачи закреплены на балке основания кузова и при помощи тросов с наконечниками, имеющими резиновые втулки, соединены с кронштейнами крепления балки моста.

Устройство и принцип действия пневмобаллонов задней подвески и их демпфирующих устройств такие же, как и у вышеописанной передней подвески. Питание всех пневмобаллонов подвески сжатым воздухом происходит от общей пневматической системы автобуса через регуляторы положения кузова. В передней подвеске установлен один регулятор, а в задней — два регулятора 6. Регулятор 6 крепится к кузову автобуса, а его рычаг через систему тяг соединен с передним или задним мостом.

Регулятор положения кузова. Основным преимуществом пневмопод-вески является то, что в результате регулирования внутреннего давления воздуха в упругих пневмо-баллонах можно в широких пределах изменять их жесткость.

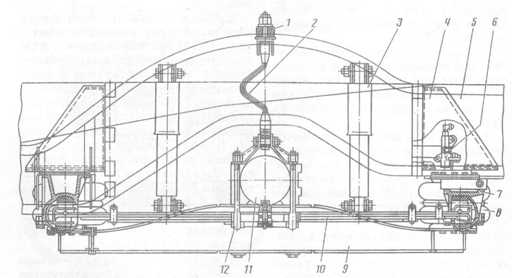

Рис. 15.13. Задняя подвеска автобуса ЛиАЗ-677М

Давление в пневмобаллонах регулируют регулятором положения кузова, который обеспечивает постоянной высоту пола кузова над дорогой независимо от нагрузки на пол автобуса (числа пассажиров). Регулятор (рис. 15.14) состоит из корпуса/в боковом приливе которого во втулке установлен вал с эксцентриком. На наружном конце вала имеется рычаг, соединяемый тягой с передней или задней балкой моста автобуса.

Эксцентриковый палец вала входит в выточку штока, который имеет по центру сквозное отверстие. Над верхним концом штока установлены: клапан первой ступени, прижимаемый к седлу пружиной, седло, закрепленное втулкой, клапан второй ступени с жиклером и обратный клапан, которые удерживаются пружиной. Сверху в корпусе ввернут штуцер с жиклером, к которому присоединяется трубопровод от ресиверов пневмосистемы автобуса.

Полость А в корпусе регулятора сообщается трубопроводом с пневмо-баллоном подвески. Снизу в корпусе ввернута пробка с сетчатым фильтром, который сообщает полость корпуса с атмосферой. Места соединения вала, штока, пробки и штуцера уплотнены резиновыми кольцами.

В исходном положении уровня пола автобуса шток находится в среднем положении, при котором все клапаны закрыты, а пневмобаллоны подвески отключены от пневмосисте-мы автобуса и атмосферы.

При увеличении статической нагрузки на пол автобуса пневмобаллон подвески сжимается, а рычаг поворачивает вал с эксцентриком, который перемещает шток вверх, открывая клапан первой ступени. При этом сжатый воздух из пневмосистемы автобуса через жиклер штуцера и клапаны и поступает в полость А и через ее боковое отверстие — к пневмобаллону подвески, повышая в нем давление и восстанавливая исходную высоту пола кузова, а рычаг возвращается в исходное положение, и подача сжатого воздуха из пневмосистемы прекращается.

При большой нагрузке или резком ее возрастании эксцентрик быстро поднимает шток настолько, что клапан первой ступени, поднимаясь, открывает своим торцом клапан второй ступени. При этом обеспечивается более интенсивное поступление воздуха через открывающийся обратный клапан и жиклер клапана 6 в пневмобаллон подвески, ускоряя восстановление исходной высоты пола кузова.

При уменьшении статической нагрузки на пол кузова расстояние между основанием кузова и балкой моста увеличивается, рычаг с валом поворачивается в обратную сторону, а эксцентрик опускает шток вниз. При этом верхний конец штока отходит от клапана и полость А регулятора через отверстие в штоке и фильтре сообщается с атмосферой. Давление в пневмобал-лонах падает, и пол кузова опускается в исходное положение, после чего шток регулятора и рычаг устанавливаются в среднее — нейтральное — положение, и выпуск воздуха из пневмобаллонов прекращается.

Таким образом, в результате вышеописанного регулирования давления воздуха в пневмобаллонах обеспечивается хорошая амортизация толчков и плавность хода автобуса, а также стабильное положение его пола относительно поверхности дороги независимо от числа пассажиров в кузове.

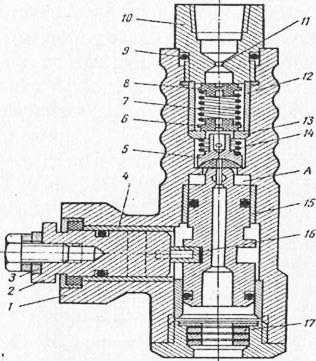

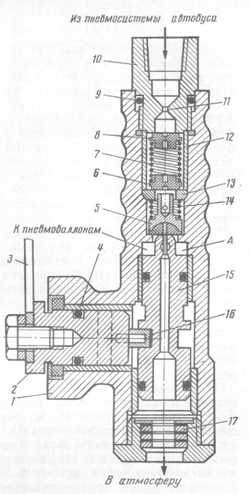

Рис. 15.14. Регулятор давления воздуха в пневмобаллонах (положение кузова автомобиля)

Реклама:


Читать далее: Колеса автомобиля

Категория: — Техническое обслуживание автомобилей

Главная → Справочник → Статьи → Форум


stroy-technics.ru

Автобус ЛиАЗ-677 — ретротест под «звон бутылок»

Впадаем в детство с автобусом ЛиАЗ-677, которому исполняется 50 лет.

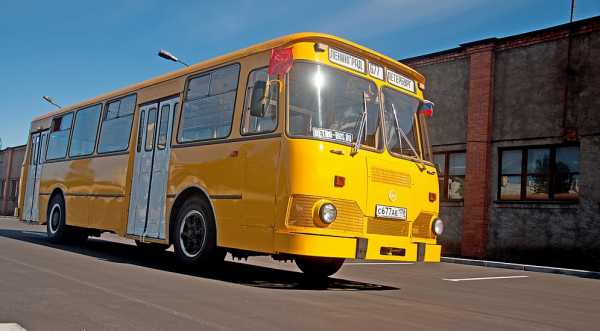

Модернизированный ЛиАЗ-677М легко отличить по квадратным поворотникам, дополнительной решетке охлаждения спереди и отсутствию форточек у части окон.

Модернизированный ЛиАЗ-677М легко отличить по квадратным поворотникам, дополнительной решетке охлаждения спереди и отсутствию форточек у части окон.

Когда из-за поворота показался знакомый силуэт, сердце застучало чаще. Подъехавший к нам ЛиАЗ‑677М (в народе — «луноход») мигом перенес меня на двадцать лет назад — и вот уже я восьмиклассник, стою с рюкзаком на Воронежской улице. В сумерках на меня неспешно плывут две круглые фары и три секции маршрутных указателей над лобовым стеклом… Складные двери распахиваются, и я ступаю в наполненный теплым желтым светом салон. Всё как тогда, в беззаботные юные годы!

Вечерний звон

Этот звон у них песней зовется? ЛиАЗ‑677М нельзя не узнать на слух — легендарный «звон бутылок» надо бы запатентовать! Поднимаюсь по ступеням, держась за рифленые поручни. И шагаю к дивану у водительской перегородки. Это самое козырное сиденье: можно и на дорогу смотреть, и на водителя. Кто в детстве не мечтал оказаться на его месте?

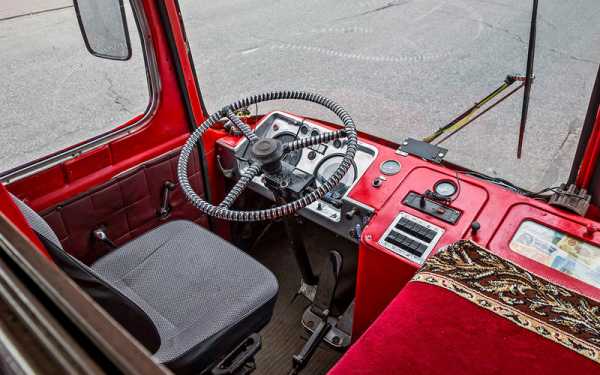

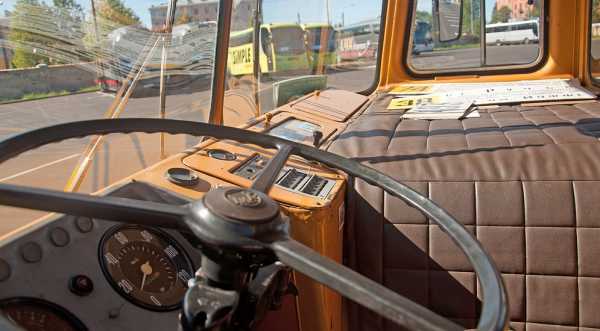

Сиденье достаточно комфортное, все рычажки и кнопки под рукой.

Сиденье достаточно комфортное, все рычажки и кнопки под рукой.

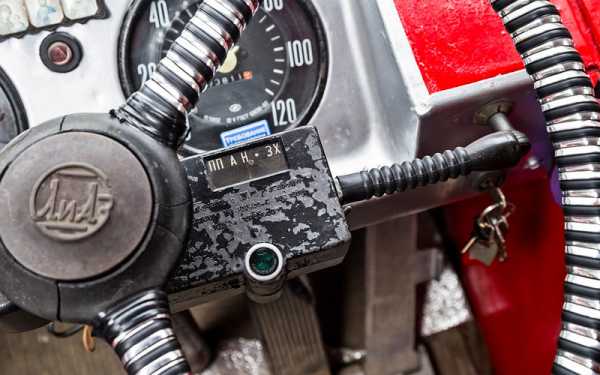

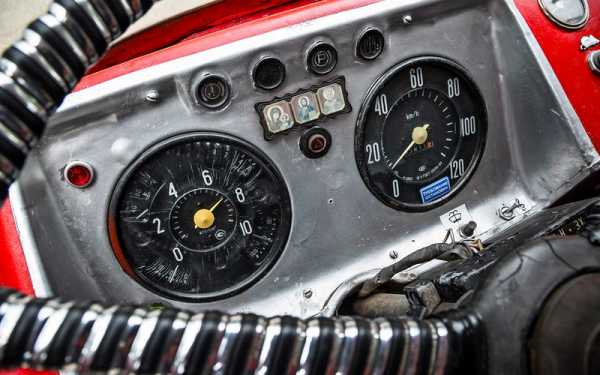

Приборы хорошо читаются, но погрешность велика. У топливомера она достигала 50 литров — надежнее использовать палку, опущенную в бензобак.

Приборы хорошо читаются, но погрешность велика. У топливомера она достигала 50 литров — надежнее использовать палку, опущенную в бензобак.

www.zr.ru

Рессорно-пневматическая и пневматическая подвески автобусов

Автобусы

 Рессорно-пневматическая и пневматическая подвески автобусов

На автобусах для смягчения и поглощения ударов и толчков применяются рессорные, рессорно-пневматические подвески. Для гашения колебаний устанавливаются амортизаторы. На автобусе ЛA3-695Н Рессорная подвеска, рессора, балансирная подвеска

Какое назначение подвески автомобиля, как она подразделяется?

Подвеска автомобиля – совокупность устройств, обеспечивающих упругую связь между несущей системой и мостами или колесами автомобиля, уменьшение динамических нагрузок на несущую систему и затухание их колебаний, а также регулирование положения кузова автомобиля во время движения.

Подвески по виду упругого элемента подразделяются на рессорные, пружинные, торсионные, пневматические и гидропневматические. Наибольшее распространение на грузовых автомобилях получили подвески на полуэллиптических рессорах.

Как устроена рессорная подвеска?

Рессорная подвеска на полуэллиптических рессорах (рис.157, а) состоит из рессоры, набранной из отдельных стальных упругих листов 5 разной длины, но одинаковой ширины. Самый длинный лист называется коренным. Под ним находится подкоренной лист, который несколько короче коренного и т. д. На переднем конце рессоры автомобиля ЗИЛ-130 на подкладке 1 двумя болтами и стремянками 6 крепится съемное ушко 2, в которое устанавливается втулка 19. Ушко шарнирно соединено со стальным пальцем 3, вокруг которого рессора поворачивается при прогибе. Палец фиксируется в кронштейне 4 двумя болтами, проходящими через полуцилиндрические выточки. При сборке листы рессор смазываются графитной смазкой и центрируются выдавками в листах и фиксаторами (автомобили ЗИЛ и КамАЗ) или центрирующим болтом, проходящим сквозь отверстия, просверленные в каждом листе (автомобили ГАЗ). По бокам листы охвачены хомутиками 7, предотвращающими их сдвиг в поперечном направлении. На заднем конце коренного листа смонтирована накладка 13, в которую упирается сухарь 12. Он может качаться на оси 16, концы которой заходят в отверстия двух боковых вкладышей 17, закрепленных в кронштейне 11 стяжным болтом 18. При колебаниях рессоры ее длина изменяется и сухарь 12 перекатывается по накладке 13.

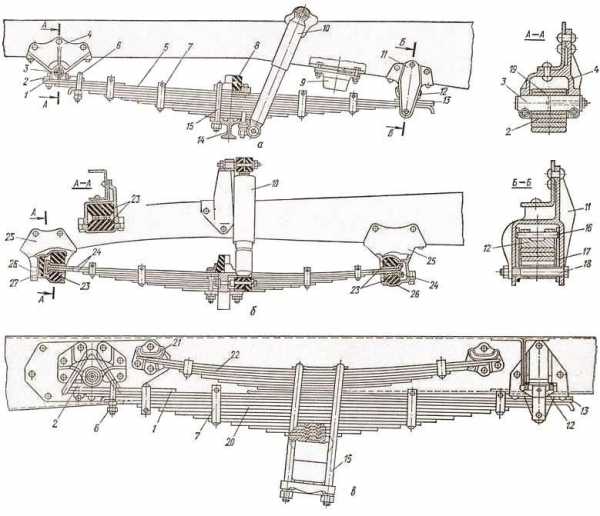

Рис.157. Рессора: а – передняя ЗИЛ-130; б – передняя ГАЗ-5ЗА; в – задняя автомобиля ЗИЛ-130.

Собранная рессора средней своей частью стремянками 15 крепится к балке 14 переднего моста. Для этого на ней выполняется специальная площадка с отверстиями для стремянок. На накладке верхнего листа стремянками закреплен резиновый буфер 8, предотвращающий удар рессоры о раму при сильных ее прогибах. Дополнительный буфер 9 крепится к лонжерону рамы и ограничивает прогиб рессоры. Вместе с рессорой к балке переднего моста монтируется гидравлический амортизатор 10, который вторым концом крепится к лонжерону рамы автомобиля.

Как устроена задняя рессора автомобиля ЗИЛ-130?

Задняя рессора 20 автомобиля ЗИЛ-130 (рис.157, в) устроена так же, как и передняя. Однако на ней устанавливается еще дополнительная рессора 22, концы которой могут опираться на кронштейны 21, прикрепленные к раме. Если автомобиль без груза, толчки воспринимает только основная рессора, а когда с грузом, основная рессора прогибается и в работу включается дополнительная рессора.

Как устроены рессоры автомобиля ГА3-53А?

Рессоры автомобиля ГАЗ-53А имеют такое же устройство, как и на ЗИЛ-130, однако крепление их с рамой автомобиля осуществляется при помощи резиновых подушек 23 (рис.157, б). Поэтому в рессоре имеется два коренных листа 24 с разогнутыми концами, на которые одевают две металлические накладки, а на них сверху и снизу устанавливают резиновые подушки и закрепляют их в кронштейнах 25 крышками 26. В передний кронштейн также монтируют резиновую упорную подушку 27, воспринимающую осевые нагрузки. При прогибе рессоры она удлиняется за счет перемещения заднего конца в подушках. Листы стягиваются центровым болтом.

В чем особенности подвески заднего моста на автомобиле ГА3-24 «Волга»?

Задний мост автомобиля ГАЗ-24 «Волга» крепится к кузову с помощью двух полуэллиптических рессор, работающих совместно с двумя телескопическими гидравлическими амортизаторами двустороннего действия (рис.158). Коренные листы рессор по концам имеют загнутые ушки, которыми рессора соединяется с кузовом. Передний конец рессоры 2 шарнирно соединен с кронштейном 1 пальцем 9, установленным в резиновой обойме 8. Задний конец рессоры своим ушком соединяется с серьгой 7 с помощью пальцев с резиновыми втулками, а серьги вторыми концами крепятся к балке кузова также с помощью пальцев с резиновыми втулками.

Рис.158. Подвеска заднего моста автомобиля ГАЗ-24 «Волга».

Следовательно, осевое смещение рессоры при прогибе осуществляется качанием серьг 7 на опорных пальцах. Средняя часть рессоры стремянками 6 крепится к балке 5 заднего моста. Сверху на балке смонтирован резиновый буфер 4, ограничивающий ход подвески при сильных прогибах рессоры, снизу – подкладка для крепления амортизатора 3. Верхний конец амортизатора соединен с полом кузова автомобиля.

Какая подвеска применяется на трехосных автомобилях, как она устроена и работает?

На трехосных автомобилях КамАЗ-5320, ЗИЛ-133 и других для подвески двух задних ведущих мостов применяется балансирная подвеска (рис.159). В устройство такой подвески входит ось 8, жестко соединенная с рамой. На концах оси на скользящих подшипниках установлены ступицы 7, к которым с помощью стремянок 3 крепится перевернутая листовая полуэллиптическая рессора 2, опирающаяся своими концами на кронштейны 4, приваренные к балкам среднего и заднего ведущих мостов. Ведущие мосты соединяются с кронштейнами рамы штангами 6, воспринимающими реактивный момент от мостов и передающими на раму толкающие и тормозные усилия. Головки реактивных штанг соединяются с кронштейнами шаровыми пальцами с вкладышами. При такой подвеске оба задних ведущих моста образуют общую тележку, которая может качаться вместе с рессорами около оси и, кроме того, вследствие прогиба рессоры каждый мост имеет независимые перемещения, что, обеспечивает хорошую приспособляемость колес к неровностям дороги.

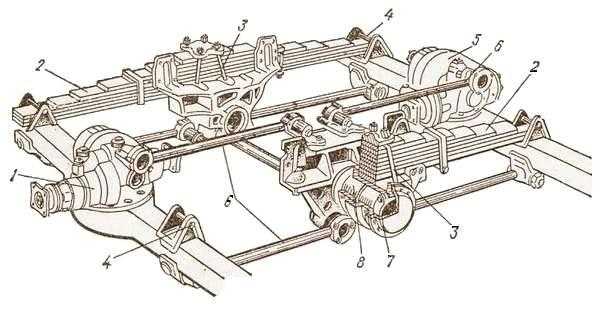

Рис.159. Балансирная подвеска.

Что является упругим элементом в торсионной подвеске?

В торсионной подвеске упругим элементом является, стальной стержень, работающий на скручивание. Он с помощью рычагов соединяется с поворотной цапфой колеса. Пружинная подвеска рассмотрена при описании переднего моста автомобиля ГАЗ-24 «Волга».

Где применяется пневматическая подвеска, как она устроена?

Пневматическая подвеска применяется на автобусах, так как она позволяет поддерживать высоту подножек для входа и выхода пассажиров на заданном уровне независимо от количества людей в кузове автобуса. Такая подвеска в качестве упругих элементов имеет баллоны, заполненные сжатым воздухом, поступающим от компрессора. Регуляторы левых и правых баллонов, укрепленные на раме и соединенные с кронштейнами рычагами, поддерживают постоянным расстояние от уровня пола кузова до дороги. При увеличении нагрузки регуляторы обеспечивают поступление сжатого воздуха в баллоны до тех пор, пока не восстановится заданный уровень пола кузова. Если нагрузка на автобус уменьшится, то часть воздуха из баллонов выходит в атмосферу. Такая подвеска применяется на автобусе ЛиАЗ-677.

*** Проверьте свои знания и ответьте на контрольные вопросы по теме «Ходовая часть и дополнительное оборудование автомобиля»

работают совместно с корректирующими пружинами. Рессоры обеспечивают мягкость подвески при небольших нагрузках. При увеличении нагрузки пружины увеличивают жесткость. Каждая рессора имеет по два коренных листа с отогнутыми концами. К концам рессор приклепаны штампованные чашки и надеты резиновые подушки. В ненагруженном состоянии рессору вставляют в кронштейны и закрепляют крышками. Передний конец рессоры фиксируется в резиновой подушке, а задний имеет свободное продольное перемещение в подушке. Рессоры крепятся к балке стремянками через прокладки. На балке установлена накладка с проушиной, с которой шарнирно соединены две пластины уравнительной серьги в виде треугольника, обращенного вершиной вниз. Верхними углами уравнительная серьга шарнирно соединена с корректирующими пружинами. Другие концы пружин шарнирно насажены на осях, закрепленных на лонжеронах основания. Все шарнирные соединения выполнены на резиновых втулках, установленных на стальных пальцах и зажатых от проворачивания гайками. Применение резиновых втулок и подушек исключает жесткий контакт с кузовом, уменьшает шум и вибрацию.

На автобусах ЛАЗ-42021 и ЛиАЗ-677М установлена рессорно-пневматическая подвеска с телескопическими амортизаторами и тремя регуляторами положения кузова. Упругими элементами являются пневморессоры (пневмобаллоны). В передней подвеске (рис. 87) установлены две пневморессоры. Нижним фланцем она крепится к опоре, верхним — к дополнительному баллону вместимостью 7,5 л. В задней подвеске установлены четыре пневморессоры, по две с каждой стороны. Верхним фланцем пневморессора соединена с кронштейном, внутренняя полость которого выполняет роль дополнительного баллона вместимостью 10 л. Внутри пневмобаллона установлены воздушный демпфер (рис. 88) и ограничитель хода сжатия — резиновый буфер.

Рис. 86. Передняя подвеска автобуса ЛA3-695H

Рис. 87. Передняя подвеска автобуса ЛиАЗ-677М: 1 — пневматическая рессора; 2 — дополнительный баллон; 3 — пневматический гаситель колебаний; 4 — регулятор положения кузова; 5, 9 — тяги регулятора; 6 — кронштейн; 7 — подушка; 8 — рессора; 10 — кронштейн регулятора; 11 — болт; 12 — накладка; 13 — клиновидная прокладка; 14 — амортизатор; 15 — чашка

Воздушный демпфер состоит из корпуса, установленного в опоре, опорной плиты, буфера хода сжатия клапана и шайбы, которые стянуты между собой болтом и гайкой.

Принцип действия воздушного демпфера состоит в том, что при ходе отдачи воздух медленно перетекает из дополнительного баллона

5 в упругий элемент через дроссельное отверстие в корпусе демпфера. Перемещение моста вниз задерживается. При ходе сжатия под давлением в пневморессоре открывается клапан 9, воздух свободно перетекает из пневмобаллона в дополнительные баллоны через шесть перепускных отверстий в корпусе демпфера, уменьшая усилие, передаваемое на кузов автобуса.

Для ограничения перемещения передней оси вниз установлены ограничители хода отдачи, которые представляют собой петлю троса, заключенную в трубку и подвешенную к продольной балке кузова. Длина троса обеспечивает передней оси ход вниз до 55 мм.

Амортизаторы служат для гашения колебаний, возникающих при движении автобуса по неровной дороге. На автобусах устанавливают телескопический амортизатор двойного действия, разборный, имеющий для крепления проушины (рис. 89) и защитный кожух. В рабочем цилиндре, заполненном амортизационной жидкостью, перемещается поршень, закрепленный на штоке. Поршень уплотнен в цилиндре уплот-нительными кольцами. В поршне выполнены в два ряда сквозные отверстия разных диаметров, равномерно расположенные по окружностям. Наружные отверстия закрываются сверху плоской тарелкой перепускного клапана, поджатой конической пружиной (рис. 89, г).

Внутренние отверстия перекрываются коническим клапаном отдачи (рис. 89, в), поджатым снизу пружиной и гайкой. Шток перемещается в направляющей, которая одновременно является крышкой цилиндра. Уплотнение штока обеспечивается резиновым сальником, помещенным в корпусе и прижимаемым пружиной. Для стекания жидкости, просочившейся через сальниковое уплотнение, имеется отверстие в корпусе амортизатора. Для предотвращения попадания пыли в уплотнение над ним установлен войлочный сальник. Между корпусом резинового сальника и корпусом амортизатора установлено резиновое сальниковое устройство резервуара, которое крепят гайкой, имеющей отверстие под ключ.

В нижней части работающего цилиндра запрессован узел клапана сжатия, состоящий из основания, тарельчатого впускного клапана с пружиной и клапана сжатия с пружиной.

Работа амортизатора заключается в следующем. При наезде на неровность дороги расстояние между мостом и рамой от толчка уменьшается. Поршень опускается вниз, жидкость из-под поршня выдавливается в надпоршневое пространство А через отверстия поршня и одновременно, оказывая давление на клапан 12 сжатия цилиндра, проникает в пространство В между цилиндром и корпусом. При увеличении расстояния между подвеской и кузовом происходит обратное движение жидкости (рис. 89, б) через отверстия клапана и отверстия клапана. Сопротивление жидкости протеканию через калиброванные отверстия способствует затуханию колебаний рессор.

В системе пневматической подвески установлены три регулятора положения кузова, один в передней подвеске и два в задней. Регулятор положения кузова служит для автоматического управления потоком сжатого воздуха, поступающего или выходящего из пневмобаллоиов. Он обеспечивает постоянную высоту пневмо-баллонов и, следовательно, постоянную частоту собственных колебаний подвески, постоянное расстояние от кузова до полотна дороги при различных статических нагрузках и состоит из корпуса (рис. 90) регулятора, в котором расположен вал привода регулятора, на одном торце которого эксцентрично расположена ось с кулачком, а на противоположном торце — рычаг привода регулятора. Вал привода вращается в бронзовой втулке. В корпусе расположены: впускной клапан первой ступени, седло впускного клапана второй ступени, впускной клапан второй ступени с жиклером первой ступени, обратный клапан. Сверху корпус закрыт пробкой, в пробке имеется жиклер второй ступени. Снизу корпус закрыт фильтром, препятствующим попаданию грязи во внутреннюю полость корпуса.

Рис. 88. Воздушный демпфер

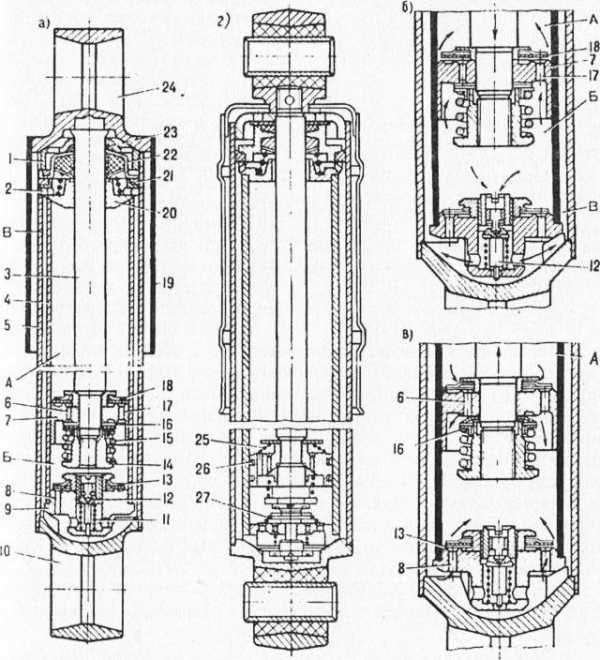

Рис. 89. Амортизатор

Регулятор крепится на кузове автобуса, а его рычаг через систему тяг соединен с осью колес. При увеличении статической нагрузки расстояние между кузовом и осью уменьшается, вследствие чего рычаг регулятора и вал поворачиваются по часовой стрелке. Кулачок поднимает шток, который своим торцом открывает впускной клапан первой ступени. Сжатый воздух через жиклер второй ступени, отжимая обратный клапан, попадает в жиклер первой ступени, затем в полость регулятора, а оттуда в пневмобаллоны, восстанавливая их исходную высоту. Рычаг при этом поворачивается против часовой стрелки и возвращается в исходное положение. Впуск воздуха в пневмобаллоны прекращается. При уменьшении нагрузки на пневмобаллоны расстояние между кузовом и осью увеличивается, вследствие чего рычаг привода и вал поворачиваются против часовой стрелки. Шток при этом перемещается вниз, торец штока отходит от клапана и полость А регулятора соединяется с атмосферой. Воздух из пневмобаллонов через осевое сверление штока 15 и фильтр выходит в атмосферу. Рычаг регулятора занимает нейтральное положение, выпуск воздуха из пневмобаллонов прекращается.

На автобусе ПАЭ-3205 передняя подвеска состоит из двух продольных полуэллиптических рессор и двух гидравлических амортизаторов.

Задняя подвеска (рис. 91), кроме двух основных продольных полуэллиптических рессор, имеет корректирующие пружины переменной жесткости и два амортизатора. Рессоры работают совместно с гидравлическими амортизаторами двустороннего действия. В передние кронштейны передних и задних рессор в специальные гнезда установлены дополнительные упорные резиновые подушки, воспринимающие усилия, направленные вдоль автобуса, и препятствующие продольному перемещению автобуса вперед. Резиновые буфера подвесок ограничивают ход рессор вверх и смягчают удары.

Рис. 90. Регулятор положения кузова:  А — пояость регулятора; 1 — корпус регулятора; 2 — вал привода; 3 — рычаг привода; 4 — втулка; 5 — впускной клапан первой ступени; 6 — впускной клапан второй ступени; 7 — пружина обратного клапана; 8 — обратный клапан; 9 — резиновое кольцо; 10 — пробка; 11 — жиклер второй ступени; 12 — втулка; 13 — седло впускного клапана второй ступени; 14 — пружина впускного клапана; 15 — шток; 16 — кулачок; 17—фильтр

Рис. 91. Задняя подвеска автобуса ПАЗ-3205: 1 — передний кронштейн; 2 — верхняя подушка; 3 — корректирующая пружина; 4 — накладка; 5 — задний мост, 6 — палец крепления амортизатора; 7 — втулка амортизатора; 8 — балка амортизатора; 9 — амортизатор; 10— задний кронштейн; 11 — стремянка; 12 — прокладка стремянок; 13- рессора; 14 — крышка кронштейна; 15 — нижняя подушка; 16 — упор

Рис. 92. Промежуточная опора

http://stroy-technics.ru/article/ressorno-pnevmaticheskaya-i-pnevmaticheskaya-podveski-avtobusov

studfiles.net

Пневморессорная передняя зависимая подвеска автобуса ЛиАз.

Она применя­ется на автобусах и является связующим звеном между кузовом и колесами. На многих автобусах ЛиАЗ, ЛАЗ и других применяют пневморессорные зависимые передние подвески.

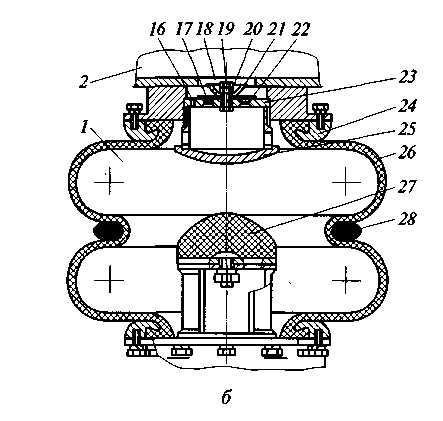

Рисунок 1.1Передняя подвеска с пневмобаллонами и демпфирующим устройством автобусов ЛиАЗ:

а — основные детали и узлы подвески; б — пневмобаллон с демпфирующим устройством;1 — пневмобаллон; 2 — воздушный резервуар; 3 — демпфирующее устройство; 4— регулятор положения пола кузова; 5,9 — тяги; 6— кронштейны рессор; 7, 15 — резиновая подушка и чашка крепления концов рессор; 8 — рессора; 10 — кронштейн тяг регулятора; 11 — болт крепления рессоры; 12 — накладка; 13 — балка переднего моста; 14 — амортизатор; 16, 17, 18 — отвер­стия демпферующего устройства; 19 — стяжной болт; 20 — гайка; 21 — шайба; 22 — клапан; 23 — корпус демпферующего устройства; 24 — опора корпуса; 25 — опорная пята; 26 — резинокордовая оболочка; 27 — буфер ограничителя хода сжатия подвески; 28 — бандажное кольцо

От уже известных подвесок они отличаются в ос­новном наличием упругого пневмоэлемента, через который по­средством рессор передают на кузов силы, действующие на коле­са автомобиля. Входящие в подвеску пневмоэлементы совместно с гидравлическими амортизаторами уменьшают колебание кузова, обеспечивают хорошую устойчивость и плавность хода автобуса, что необходимо для комфортности поездки пассажиров.

Типичным примером взаимосвязи упругих пневмоэлементов с рессорами является пневморессорная передняя подвеска автобу­сов ЛиАЗ. Подвеска (Рис. 1.1) имеет двухсекционные пневмо-баллоны 1 (Рис. 1.1, а) и направляющее устройство, выполнен­ное в виде полуэллиптических рессор 8. Пневмобаллоны с демп­фирующим устройством 3 расположены между балкой 13 и крон­штейнами основания кузова. Они снабжены дополнительными резервуарами 2 вместимостью 7,5 л, прикрепленными к основа­нию кузова. Каждая рессора в средней части жестко закреплена на балке переднего моста через накладку 12 болтами 11, а передние и задние ее концы установлены соответственно в резиновых по­душках 7и чашках 15, закрепленных в кронштейнах 6 балок осно­вания кузова.

В подвеску включены два телескопических гидравлических амор­тизатора 14, которые верхними головками соединены через рези­новые втулки с кронштейнами кузова, нижними — с балкой переднего моста.

Ограничитель хода отдачи подвески выполнен в виде петли из стального троса, заключенного в оболочку, которая закреплена на основании кузова, и перехватывает балку моста. Длина троса обеспечивает перемещение передней балки моста на 55…60 мм. Постоянство хода отдачи поддерживается регулятором 4 положе­ния пола кузова, который через тяги 5, 9 и кронштейн 10 соеди­нен с неподрессоренными частями подвески.

Основным преимуществом пневматической подвески является то, что в результате регулирования внутреннего давления в пнев­мобаллоне можно в широких пределах изменять их жесткость.

Пневмобаллоны являются не только упругим элементом, но и выполняют роль гасителя колебаний. Они состоят из резинокордовой оболочки 26 (Рис. 1.1, б) с бандажным кольцом 28. Внут­ри баллона на кронштейне закреплен резиновый буфер 27 — ог­раничитель хода сжатия подвески, упирающийся при работе в опорную пяту 25. Нижней частью пневмобаллон соединяется с кронштейном балки моста, а верхней — с фланцем дополнитель­ного воздушного резервуара 2 через демпфирующее устройство. Последнее состоит из корпуса 23, установленного в опоре 24, шай­бы 21 и клапана 22, которые стянуты между собой болтом 19 и гайкой 20. Демпфирующее устройство в сборе поджимается опор­ной пятой 25 буфера сжатия и через отверстие 18 сообщается с внутренней полостью дополнительного резервуара 2.

Работа демпфирующего устройства заключается в том, что при ходе сжатия под давлением воздуха открывается клапан 22 и воз­дух перетекает из пневмобаллона в дополнительный резервуар 2 через шесть отверстий 17. При этом сила сопротивления воздуха при прохождении его через калиброванные отверстия клапана 22 снижает нагрузки, передаваемые на кузов автобуса от дороги.

При ходе отдачи воздух медленно перетекает из отверстия 18 дополнительного резервуара 2 в пневмобаллон через дроссельное отверстие 16, задерживая перемещение балки заднего моста вниз. Таким образом, демпфирующее устройство выполняет роль гаси­теля колебаний.

studfiles.net

Автобус нашего детства ЛиАЗ-677 — Российская газета

Просторная задняя площадка с пологим спуском, круглые эбонитовые контейнеры для использованных билетов и характерный бренчащий звук — все это автобус нашего детства, ЛиАЗ-677. Мы узнали историю легендарной машины и нашли источник бренчания.

У интересующихся техникой пацанов эпохи развитого социализма было три главных дела: узнать, почему «рога» троллейбуса на стрелках едут в нужном направлении, изучить устройство «гармошки» у сочлененного «Икаруса» и понаблюдать, как водитель ЛиАЗа управляет машиной без рычага коробки передач, так как 677-й был первым советским автобусом с автоматической КПП!

Бери больше, вези дальше

К началу 60-х годов страна ощутила острую потребность в больших автобусах. Имеющиеся модели были рассчитаны максимум на 60 мест, в то время как жилищное строительство в СССР велось целыми микрорайонами вдали от промышленных зон, так что трудящихся надо было доставлять на работу и обратно.

Основным автобусом 50-х был ЗиЛ-158, явно не справлявшийся с возрастающим пассажиропотоком. Попытка создать на его базе сочлененную «гармошку» успехом не увенчалась и было принято два судьбоносных решения. Производство автобусов с автозавода имени Лихачева, которому хватало хлопот с запуском в производство ЗиЛ-130, перенесли в Ликино-Дулево — на машиностроительное предприятие, до той поры собиравшее электропилы и мотовозы. К доводке разработанного на ЗиЛе нового автобуса подключили НАМИ и головное союзное автобусное КБ во Львове.

Просторной задней площадкой ЛиАЗ-677 обязан зиловским проектировщикам. В соответствии с тенденциями автобусной моды они нарисовали машину с задним расположением двигателя. Но кузов опытного образца развалился, не выдержав нагрузок, и мотор разместили впереди рядом с водителем, а гидромеханическую коробку передач в середине кузова, соединив их между собой и с ведущим мостом карданными валами.

Эта конструктивная особенность породила фирменное лиазовское бренчание — его издает на холостом ходу крестовина переднего кардана. На автофорумах, впрочем, пишут, что использование современных свечей, зачистка контактов и регулировка системы зажигания уменьшает вибрацию двигателя и устраняет блямканье.

В 1966 году автобус был принят госкомиссией, через два года начался серийный выпуск, запущен в производство. В 1972 году на Международной ярмарке в Лейпциге автобус был удостоен большой золотой медали и диплома первой степени.

Прожорливое сердце

По сравнению с предшественниками ЛиАЗ-677 действительно выглядел революционно: 110 пассажиров, просторный салон, пневмоподвеска, автоматическая КПП, гидроусилитель руля. В автопарках шутили, что ЛиАЗ существенно улучшил семейную жизнь водителей — повертев баранку ЗиЛ-158 без усилителя, шофер дома не мог ни ведро вынести, ни гвоздь забить. Расположение двигателя позволяло ремонтировать его, не выходя из кабины, что было важным преимуществом в северных регионах. За обилие инноваций и в соответствии со временем создания ЛиАЗ получил прозвище Луноход.

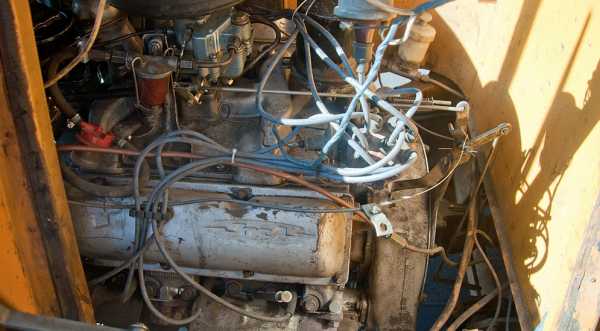

Приводил автобус в движение семилитровый карбюраторный мотор ЗиЛ-509 от армейского «Урала». Расход топлива поражал воображение — 63 литра на 100 километров. Даже по меркам СССР это было многовато, к тому же «аппетит» ЛиАЗов искусственно завышался, чтобы снабжать бензином друзей и знакомых. Про автобус ходила поговорка: «Заправляется один, ездят двое». В 1978 году в ходе модернизации двигатель ЛиАЗа дефорсировали и перевели на А-76, сократив расход до «приемлемых» 40 литров.

Автобус славился теплым салоном. Правда, труба отопителя проходила вдоль левого борта: сидевшие там пассажиры потели, в то время как их товарищи справа зябли. Заслонка переключения холодного и горячего воздуха была расположена неудобно, некоторые водители ленились ее передвигать и летом пассажиры маялись от жары.

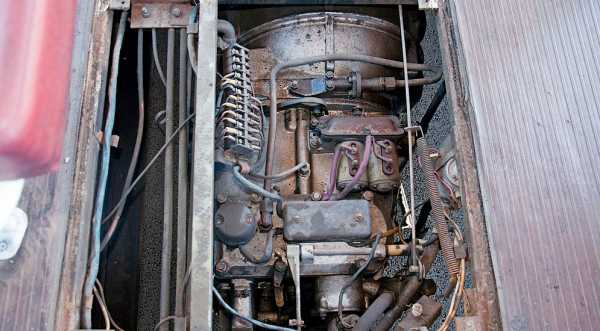

Пресловутая автоматическая КПП имела всего две ступени, КПД ее был крайне мал, поэтому подъемы ЛиАЗ одолевал с трудом, натужно ревя мотором. Длинная выхлопная труба проходила под всем днищем и по мере ее износа отработанные газы проникали в салон. Пневмоподвеска стойко выдерживала хронический перегруз, но отсутствие стабилизаторов поперечной устойчивости заставляло автобус сильно крениться в поворотах.

Тем не менее машина получилась надежная и недорогая. ЛиАЗ-677 вывез в жизнь несколько поколений граждан СССР, памятники ему установлены в десятке городов.

Учебный, перонный, телевизионный

Автобус выпускался в десятке модификаций. Основной была городская: две четырехстворчатые двери для пассажиров, 25 посадочных мест, широкий проход между сиденьями и задняя накопительная площадка. При расчетной вместимости 110 пассажиров в часы пик ЛиАЗ возил до 180. Из-за того, что водительская кабина не имела сообщения с салоном, шоферу было трудно проверять билеты. Это особенность Лунохода сильно нравилась «зайцам».

Северная модификация 677А отличалась двойным остеклением и улучшенной термоизоляцией салона. Сиденья стояли в четыре ряда, как на пригородном ЛиАЗ-677Б, общее количество мест 66. Экскурсионный вариант получил индекс 677В. У него была одна четырехстворчатая дверь впереди и место для экскурсовода. Колеса туристских автобусов украшали хромированные колпаки, а «запаску» на западный манер вывешивали снаружи на корме. На обычном автобусе она стояла на задней площадке.

Передвижная телевизионная станция называлась ЛиАЗ-5930. Она была оборудована автоматическими кондиционерами, домкратами и усиленной крышей, на которой работали операторы. Оборудование на крышу поднималось при помощи лебедки. В кузове располагались пульты видеоинженера, режиссера и звукорежиссера, в багажных отсеках — кабели, камеры, другое необходимое оборудование. ПТС выпускались в двух вариантах: для черно-белых и цветных передач.

Самая редкая модификация автобуса — ЛиАЗ для аэропортов, 677П (перронный). В 1975-76 годах было собрано три опытных образца, имевших по две пассажирские двери с обеих сторон кузова. Однако министерство гражданской авиации ЛиАЗы забраковало и запустило в производство собственный перронник. Фотографий модификации П не осталось и фанаты ЛиАЗов любовно публикуют кадры из фильма «Активная зона», где Ростислав Плятт стоит на фоне ликинского аэробуса.

На Кубе, где общественный транспорт не в почете, поставленные из СССР ЛиАЗы приспособили для перевозки тростника: срезали крышу и убрали кресла. Благодаря большой вместимости автобус отлично справлялся с необычной задачей. Еще одной уникальной модификацией «Лунохода» была учебная. Справа от водителя располагался двигатель, инструктора туда не посадишь. Поэтому вооруженного педалью тормоза наставника сажали сзади в особой кабинке.

Уходящая натура

В салонах советских ЛиАЗов-677 была невообразимая по нынешним временам вещь, билетная касса самообслуживания. В агрегат размером с почтовый ящик сверху опускались монеты, потом при помощи боковой рукоятки выкручивался и отрывался от ленты билет. За добросовестностью оплаты следили лишь соседи по салону и табличка «Совесть пассажира — лучший контролер».

Серийное производство модели 677 в Ликино-Дулево завершилось в 1996 году. На других заводах ЛиАЗ собирали до 2004 года. Автобусы до сих пор возят пассажиров под Нижним Новгородом, в Омской области и Пермском крае, Братске и Иркутске. В последнем случае восстановленный и оборудованный пивбаром ЛиАЗ не ходит по маршруту, а катает туристов.

rg.ru

Подвеска автобуса

Для предохранения от ударов и толчков, получаемых колесами при движении по неровной дороге, раму или несущий кузов подвешивают к мостам при помощи упругих элементов, образующих подвеску автомобиля.

Подвеска состоит из рессор, смягчающих толчки, получаемые колесами, и амортизаторов, поглощающих колебания кузова.

Различают зависимую и независимую подвески.

Зависимой подвеской называют подвеску, при которой правое и левое колеса одного моста установлены на жесткой балке, соединенной рессорами с рамой.

Независимой называется такая подвеска, у которой каждое из колес автомобиля соединено с рамой рычагами и колеблется независимо от другого.

Автобусы ЛиАЗ-677 и Икарус-260 оборудованы рессорно-пневматической зависимой подвеской.

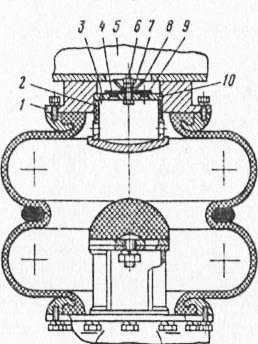

Упругим элементом подвески являются двухсекционные пневматические баллоны. Для фиксирования переднего и заднего мостов применена одна и та же схема направляющего устройства, состоящая из двух полуэллиптических рессор, которые воспринимают реакции от тяговых и тормозных моментов.

Передняя рессора состоит из рессорных листов, собранных в пакет при помощи хомутов и стяжных болтов. Коренных листов два, концы листов отогнуты. К отогнутым концам приклепаны штампованные чашки. Рессоры вместе с подушками в выпрямленном состоянии устанавливают в кронштейны, которые приварены к основанию автобуса. Нижняя часть кронштейнов закрывается крышками, которые крепятся болтами. Средней частью рессора жестко крепится к балке моста болтами. Для правильной установки передней рессоры применяется клиновидная прокладка.

Задняя рессора отличается от передней тем, что уменьшено количество листов. Для ограничения хода переднего моста вверх на нем установлены буфера, для ограничения хода вниз — ограничители отбоя, представляющие собой петлю троса.

В каждой пневморессоре установлено по одному воздушному гасителю колебаний, которые помогают амортизаторам гасить колебания рессор.

Принцип работы воздушного гасителя колебаний состоит в том, что при ходе отбоя из дополнительного объема воздух перетекает в упругий элемент через дроссельное отверстие, а при ходе сжатия воздух свободно перетекает в дополнительный объем.

Двухсекционный баллон пневматической рессоры состоит из двух — четырех слоев прорезиненной кордовой ткани, внутреннего слоя резины, который обеспечивает герметичность оболочки и защиту нитей корда от масла и влаги, и наружного слоя, который защищает нити корда от механических повреждений и атмосферных воздействий.

Нити корда изготавливают из нейлона или капрона. Оболочка баллона сверху и снизу имеет борта со стальными кольцами и завернутыми вокруг них нитями корда. Герметизация баллона обеспечивается при помощи прижимающих колец. Профиль прижимного кольца совпадает с профилем бортовой оболочки, чем обеспечивается герметизация по всей внутренней поверхности кольца.

Прижимное кольцо притягивается к верхнему и нижнему фланцам при помощи 12 болтов. Между секциями баллона установлено стягивающее кольцо.

Регулятор положения кузова служит для автоматического поддержания постоянной высоты кузова автобуса над дорогой при различной нагрузке.

В системе пневматической подвески установлены три таких регулятора: один в передней подвеске и два в задней. Регулятор крепится к кузову автобуса, а его рычаг через систему тяг соединен передним или задним мостами.

В корпусе регулятора расположены вал привода шток, впускной клапан первой ступени, впускной клапан второй ступени с жиклером первой ступени, обратный клапан.

Сверху корпус закрыт пробкой, в которой выточен жиклер второй ступени, а снизу закрыт фильтром.

Вал вращается в бронзовой втулке, вращение вала ограничивается фиксатором.

При увеличении статической нагрузки на пневматическую peccoру расстояние между кузовом и осью колес уменьшается, при этом рычаг регулятора и вал поворачиваются по часовой стрелке. Эксцентрично расположенный кулачок поднимает шток, и шток открывает клапан первой ступени. Сжатый воздух через жиклер второй ступени» отжимая обратный клапан, попадает в жиклер первой ступени, затем в полость регулятора, а оттуда — в пневмобаллоны, восстанавливая исходную высоту. Когда рычаг возвратится в исходное положение, впуск воздуха прекратится.

При большой нагрузке, когда конец рычага переместится вверх более чем на 30 мм, впускной клапан первой ступени своим торцом откроет клапан второй ступени и произойдет ускоренная подача сжатого воздуха через жиклер второй ступени диаметром 1,5 мм.

При уменьшении нагрузки на пневмобаллоны расстояние между кузовом и осью колес увеличивается, рычаг привода перемещается и вал поворачивается против часовой стрелки. Шток перемещается вниз, его торец отходит от клапана и полость регулятора через пустотелый шток и фильтр соединяется с атмосферой. До занятия рычагом Нейтрального положения воздух выходит в атмосферу.

Для предотвращения утечки воздуха в местах соединений деталей шток, вал и пробка уплотнены резиновыми кольцами.

Аналогичная подвеска применена на автобусе Икарус-260, отличие состоит в том, что заднее ушко рессоры соединяют с основанием через серьгу.

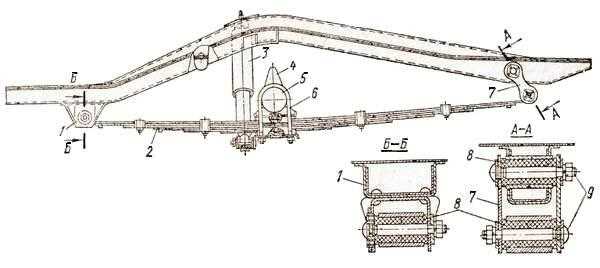

На автобусе ЛАЗ-695Н полуэллиптические стальные рессоры работают совместно с корректирующими пружинами переменной жесткости.

Длинные рессоры с малым числом листов обеспечивают мягкость подвески при небольших нагрузках. При увеличении нагрузки пружины увеличивают жесткость.

Передняя подвеска имеет гидравлические амортизаторы. Каждая рессора имеет по два коренных листа, концы листов отогнуты к концам рессор приклепаны штампованные чашки и надеты резиновые подушки. В ненагруженном состоянии рессору вставляют в кронштейны и закрепляют крышками. Передний конец рессоры с закрытыми чашками фиксируется в резиновой подушке, а задний — имеет свободное продольное перемещение в подушке. Рессоры крепятся к балкам стремянками через прокладки. На балке установлена накладка с проушиной, с которой шарнирно соединены две пластины уравнительной серьги в виде треугольника, обращенного вершиной вниз. Верхними углами уравнительная серьга шарнирно соединена с корректирующими пружинами.

Другие концы пружин на осях шарнирно прикреплены к продольным балкам основания. Все шарнирные соединения выполнены на резиновых втулках, состоящих из двух половин. Втулки зажаты пальцами с гайкой и не должны проворачиваться.

Применение резиновых втулок и подушек исключает жесткий контакт с кузовом, уменьшает шум и вибрацию.

Резиновые подушки предотвращают удары рессор по продольным балкам основания.

Подвеска автобуса ПАЗ-672 выполнена на продольных полуэллиптических рессорах. В передней и задней подвесках установлены гидравлические амортизаторы телескопического типа. Крепление рессор к основанию выполнено на резиновых подушках.

На концах двух коренных листов прикреплены чашки, в которые вкладываются резиновые подушки: большие подушки — в чашки верхнего листа, малые — в чашки нижнего листа. Подушки с концами рессор зажимаются крышками в кронштейнах основания автобуса. К кронштейну основания крепится амортизатор.

В передние кронштейны рессор в специальные гнезда установлены дополнительные упорные подушки, воспринимающие усилия, направленные вдоль автобуса, и препятствующие продольному перемещению рессоры. Задняя подвеска имеет дополнительные рессоры, которые закреплены вместе с основной рессорой стремянками, а концы их находятся против полок опорных кронштейнов.

В разгруженном состоянии автобуса дополнительные рессоры не работают, а при нагрузке, упираясь концами в кронштейны, несут нагрузку вместе с основными рессорами.

Если втулки рессор металлические, то пальцы рессор смазывают солидолом.

Резиновые и капроновые втулки не смазываются. Для уменьшения трения поверхность листов рессор смазывается графитной смазкой. Весь пакет листов рессор стягивается стяжным болтом. Для ограничения прогиба рессоры установлен буфер.

Амортизаторы служат для гашения колебаний рессор. На всех изучаемых автобусах устанавливают телескопические амортизаторы двустороннего действия, которые обеспечивают затухание колебаний при движении колеса вверх и вниз относительно несущей системы автомобиля.

Унифицированный для многих марок автомобилей амортизатор МАЗ-500 состоит из кожуха, к которому приварена верхняя проушина, и корпуса, к которому приварена нижняя проушина.

Внутри корпуса расположен рабочий цилиндр, заполненный амортизаторной жидкостью. В цилиндре над жидкостью помещается поршень, который через шток жестко соединен с проушиной амортизатора. Амортизатор своими проушинами крепится между кузовом и рессорой.

В нижней части цилиндра запрессованы два клапана. Клапан сжатия с основанием и пружиной и впускной тарельчатый клапан с пружиной и отверстием.

Поршень уплотнен в цилиндре кольцами. В поршне выполнены в два ряда сквозные отверстия, равномерно расположенные по окружностям разных диаметров. Сквозные отверстия закрываются сверху плоской тарелкой, нагруженной конической пружиной. В сборе этот узел образует перепускной клапан.

Сквозные отверстия поршня перекрываются коническим клапаном, поджатым снизу пружиной и гайкой . Вместе этот узел образует клапан отдачи.

Сверху цилиндр закрыт крышкой, которая одновременно является направляющей штока. Уплотнение штока в крышке обеспечивается резиновым кольцом и сальником. Для предотвращения попадания пыли в сальник над ним установлено войлочное уплотнение, а между корпусом сальника и корпусом амортизатора установлено сальниковое уплотнение корпуса амортизатора, которое крепится гайкой, имеющей отверстие под ключ.

Для предотвращения давления жидкости на сальниковое уплотнение, просочившейся между штоком и крышкой, в цилиндре выполнено отверстие, через которое стекает жидкость.

Работа амортизатора заключается в следующем. При наезде на неровность дороги расстояние между мостом и рамой уменьшается. Поршень опускается вниз, жидкость из-под поршня выдавливается в над поршневое пространство А через отверстие поршня и одновременно, оказывая давление на клапан сжатия, проникает в пространство В между цилиндром и корпусом. При увеличении расстояния между подвеской и кузовом происходит обратное движение жидкости через отверстие клапана и отверстие клапана. Сопротивление жидкости протеканию через калиброванные отверстия способствует затуханию колебании.

aboutavtobus.ru

Тест-драйв ЛиАЗ-677: даёшь крен под звон бутылок!

Мало кто вспомнит, как выглядит ЛиАЗ-677, но стоит только сказать «скотовоз» или «луноход», как люди понимающие кивают. Кто – с улыбкой ироничной, кто – с презрительной. Но всё же большинство радуется слову «скотовоз» как дети конфетке.  И это понятно, ведь в этих автобусах прошли молодость и детство многих граждан бывшего Союза и нынешней России. Кто-то, стоя на задней площадке, с восторгом старался поймать немножко невесомости на неровностях дороги, кто-то прижимался носом к стеклянной перегородке около водителя. Есть, конечно, и те, кто недолюбливал эти автобусы за исключительную медлительность на затяжных подъёмах и чудовищные крены на поворотах. Но они, скорее всего, эту статью не откроют вовсе, остальным же предлагаю ещё раз покататься на «луноходе». Покупаем билетики, граждане!

По ту сторону перегородки

Нет ничего удивительного в том, что абсолютное большинство населения нашей страны прекрасно себе представляет салон ЛиАЗа. Почти все мы там бывали, забыть такое невозможно. Гораздо интереснее сразу залезть на место водителя, осуществив тем самым мечту детства многих мальчишек, которые сейчас уже выросли и платят кредиты за Форд Фокусы. Поэтому ставим ногу на подножку, хватаемся за руль и садимся на водительское кресло. Только осторожно, чтобы не отбить себе то самое место, о котором в печати скромно молчат. Тем временем, это место сразу же терпит некоторые неудобства, связанные с жёсткостью сиденья. Говорят, многие водители автопарков специально подкладывали под себя фанерку: дескать, не будет одной очень деликатной болезни. Конструктивно кресло имеет несколько регулировок: оно двигается по высоте, вперёд-назад, а также можно настроить угол наклона сиденья. Устроившись, рассматриваем панель приборов.


Изысканной, или хотя бы аккуратной, её назвать тяжело. Основную её часть занимают два огромных окна, одно из которых – спидометр с одометром, а центральную часть второго занимает прибор, который современного водителя легкового автомобиля отправил бы в лёгкий нокдаун. Это – манометр, показывающий давление в пневматической тормозной системе. Нам, привыкшим к гидравлическим тормозам, такой прибор непривычен. Остальные указатели, расположенные в мало поддающейся логике последовательности, более-менее знакомы: указатель уровня топлива, температуры воды (именно её, а не тосола, которого нет), давления масла в двигателе и амперметр. Всё это находится «на орбите» вокруг манометра, но, в общем-то, читается легко. Контрольные лампы здесь тоже есть: давление масла в гидротрансформаторе коробки (да-да, здесь работает настоящий «автомат»!), лампа стояночного тормоза, сигнал «аварийки», сигнал перегрева масла в ДВС и некоторые другие, которые есть у всех других ТС («поворотники», дальний свет и прочее). Контрольная лампа открытия двери указывает на незакрытую заднюю дверь, за положением передней водитель должен был следить своими глазами. Для управления последними слева есть пятипозиционный рычаг, который открывает и закрывает сразу обе двери, либо по одной. В последовательности его позиций разобраться без труда смогли бы только его создатель и Тесей, который, как известно, смог выбраться из Лабиринта Минотавра. В связи с этим многие водители «луноходов» значительно упрощали конструкцию, устанавливая человеческие кнопки управлением дверьми. Впрочем, органы управления, равно как и панель приборов, могли отличаться в зависимости от года выпуска 677-го.



Самое интересное в «скотовозе» – это, конечно же, коробка передач. Это, пожалуй, единственный советский «автомат», нашедший применение на автобусе. Двухступенчатая гидромеханическая КПП имела гидротрансформатор, который усиливал крутящий момент двигателя. Рассказывать о трудностях совместной работы этой коробки и мотора ЗИЛ-375 лучше в ходе повествования о тестовом заезде на ЛиАЗе. Это даст возможность прочувствовать всю «революционность» конструкции, производство которой не прекращалось 26 лет, и которая среди водителей и пассажиров родила столько противоречивых мнений, сколько не смог вызвать даже «Чёрный квадрат» Казимира Малевича.



Благими намерениями…

Куда вымощена дорога благими намерениями, все знают. Нечто схожее получилось с желанием конструкторов сделать автобус, удобный и шофёру, и его пассажирам. Что получилось, мы сейчас увидим.

Прежде чем завести двигатель, надо убедиться в том, что выключатель массы эту самую массу не отключил, а аварийный выключатель рядом с ним со своей стороны не пытается отрубить бортовую сеть. Последнее устройство – ещё одна новинка советских автобусов. Впервые она появилась именно тут, а затем в обязательном порядке устанавливалась на всех остальных автобусах. Заводим двигатель и наслаждаемся его рёвом в правое ухо. Есть мнение, что водители, долгое время работающие на «скотовозах», страдают глухотой правого уха. За достоверность отвечать не могу, но в качестве байки информацией поделюсь. Может, кто встречал таких?



Не слишком шумная работа мотора на холостых оборотах позволяет услышать тот самый звук, который позволял идентифицировать «скотовоз» исключительно на слух. В далёком 1994 году Harley Davidson Motor Company хотела зарегистрировать звук двигателей своих мотоциклов как торговую марку компании, шесть лет таскались по судам, но так у них ничего и не вышло. Куда там Харлеям с их «поп-поп/поп-поп/поп-поп» до нашего сурового «ящика с бутылками»! Всего-то надо было немного покумекать и так придумать крестовины кардана, чтобы даже при малом люфте пустотелые трубы начинали вполне музыкально звенеть. С учётом того, что этих крестовин три, звон получается именно таким гармоничным и легко запоминающимся.

Педалей всего две, зато они большие – не промахнёшься. Но сначала надо снять автобус с «ручника». В некоторых модификациях ручной тормоз был с пневматическим приводом, но у нас он механический, с «трещоткой», поэтому отпускать его надо многократным поднятием и опусканием рычага. Селектор «автомата» имеет следующие положения: «А» (автомат), «ПП» (принудительная понижающая), «Н» (нейтральная) и «ЗХ» (задний ход). Толкаем рычажок от себя, переводя его в режим «автомата», и нажимаем на педаль газа. Автобус плавно трогается с места. Плавность при начале движения – неоспоримое преимущество трансмиссии. Пассажиры не валятся друг на друга, а водителю не приходится крайне осторожно работать педалью сцепления. Удобно это и в населённом пункте, и хотя передач всего две, для городского режима этого вполне достаточно.

Автобус можно было разогнать до 60 км/ч, а если немного подождать и послушать рёв двигателя, то и до 70 км/ч. Скорость автобус набирает лениво, даже пустой. Некоторые поздние автобусы комплектовались обычной МАЗовской «механикой», и они были значительно шустрее: 180 лошадиных сил вполне хватало для резвого разгона. Но наш автобус разгоняется вяло, как трезвенник на танцполе ночного клуба. Момент переключения на вторую скорость практически незаметен. Как я ни давил на педаль газа и не отпускал её, логику работы коробки понять всё же не смог. Может, дело не только в ней, но ещё и в карбюраторе двигателя, заслонки которого имеют свойство подвисать, что делает его иногда абсолютно невосприимчивым к нажатию на педаль газа. Но в любом случае плавность переключения коробки заслуживает уважения.



Ещё большего уважения заслуживают люди, которые могли грамотно отрегулировать эту коробку. Они очень ценились не только за то, что после их вмешательства автобус начинал прилично ездить, но и за то, что их работа могла сэкономить огромное количество бензина, который, вступив в компромисс с совестью, можно было списать в неплохом объёме. Сложность регулировки заключалась в том, что в процессе эксплуатации винты золотников ГМП (гидромеханической передачи) неизбежно раскручивались, отчего настройка системы превращалась в бесконечный процесс.

Многим этот автобус запомнился нежеланием ехать в гору. Стоит отметить, что иногда это было вызвано не недостатком конструкции, а ненадлежащим использованием коробки: водитель не переключался на пониженную скорость или наоборот, слишком долго ехал на этой передаче, не позволяя «автомату» воткнуть следующую скорость.



Рулевое управление, даже оснащённое гидроусилителем, назвать лёгким язык не поворачивается. Но всё же крутить его можно без особого труда, главное делать это осторожно: даже при незначительной скорости автобус очень охотно валится на бок. Стремление «лунохода» «дать крена» – это ещё одна его отличительная черта. Что поделать – за плавность хода надо чем-то платить. Однако страх перевернуться вряд ли чем-то обоснован – конструкция подвески оригинальна не менее, чем трансмиссия.



Основной частью рессорно-пневматической подвески стали пневматические баллоны. Их использование, с одной стороны, позволило добиться удивительной плавности, с другой, дало возможность регулировать жёсткость подвески. Таких пневморессор шесть: по одной на переднем мосту и по две на заднем. Угол крена регулируется ограничителем хода и регуляторами положения кузова. Причём три последних (один спереди и два сзади) меняют давление в баллонах в зависимости от нагрузки, стабилизируя положение кузова относительно поверхности дороги. Эти системы хоть и допускают значительные крены в поворотах, но делают автобус достаточно устойчивым. Своевременное выяснение этого факта позволило бы сократить количество седых волос многих пассажиров, судорожно глотавших слюну на каждом крутом повороте гружённого под завязку «скотовоза».



Тормозная система автобуса пневматическая, и реакция на педаль достаточно острая. Гружёный автобус тормозит значительно равномернее, но без пассажиров он на нажатие педали отозвался хорошим клевком носа. Дозировать усилие непросто: до некоторых пор «луноход» воздействие на педаль высокомерно игнорирует, затем, смирившись и «психанув», резко замедляется. Привыкнуть к особенностям управления ЛиАЗ-677 можно, несмотря даже на то, что это автобус, к тому же разработанный в шестидесятых. Обзор в целом неплохой, хотя один только бог ведает, где заканчивается правый передний угол автобуса. Из-за того, что водитель сидит максимально близко к левой стороне, определить положение этого угла оказывается затруднительно. С опытом, наверное, приходит и это умение, но мне было жалко тратить на это время хозяина «лунохода», а главное – бензин. Расход топлива просто сумасшедший: до шестидесяти литров на сто километров! Семилитровый двигатель ЗИЛ-375 никогда не был экономичным, а уж в паре с «автоматом» он оказался крайне распущенным в смысле потребления горючего. И если в СССР до поры до времени об экономии бензина не слишком задумывались, то водителям такой расход был неудобен тем, что автобус часто приходилось дозаправлять, особенно если он работал в двух сменах.

Судьба «лунохода»

Автобусу ЛиАЗ-677 грех жаловаться на жизнь. С момента постройки опытных образцов до начала серийного производства прошло целых шесть лет. Зато его появление стало успешным, что подтверждается полученной в 1972 году на Международной ярмарке в Лейпциге Большой золотой медалью. Неплохо шёл «луноход» и на экспорт: за 20 лет продали 7 133 машины в 16 стран мира, но больше всего – в ГДР: 3 308 штук. Выпускался 677-й с 1968 по 1994 год, а мелкосерийно – до 2000 года.

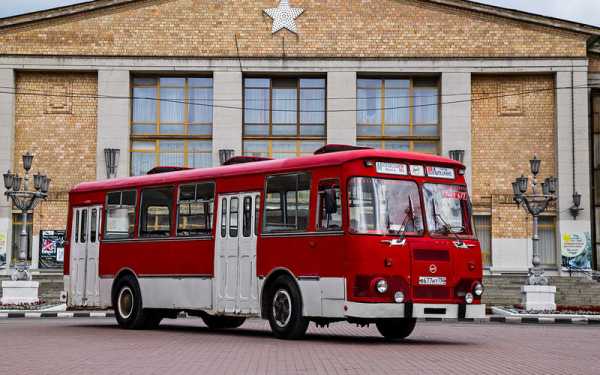

Наш сегодняшний образец – 1987 года выпуска. Покататься на нём может любой желающий: автобус был восстановлен компанией Retro Bus, деятельность которой связана с организацией поездок на ретро-технике. Этот ЛиАЗ уже успел сняться в фильмах «Вербное воскресенье», «Следователь Тихонов», «Бродский». Часто его заказывают для проведения съёмок видеоклипов и фотосессий. И он отлично для этого подходит: только в прошлом году закончилось полное восстановление его ходовой, а кузов пришлось заменить на новый (нашёлся, как ни странно, в аэропорту Пулково) и заново покрасить. Сейчас «луноход» великолепен – выглядит, как только что сошедший с конвейера. С мотором тоже пришлось повозиться, тем более, что вытащить его из кузова сложнее, чем добыть иголку, от которой зависит жизнь Кощея Бессмертного: зазоры при его подъёме остаются миллиметровыми, даже несмотря на полностью снятое навесное оборудование.



Кстати, многие видели, как летом эти ЛиАЗы катаются с открытой «мордой», где видны все приводные ремни. В связи с этим следует отметить, что одна из причин медлительности автобуса и чудовищного расхода связана с тем, что посредством одного из ремней производится существенный отбор мощности для компрессора: очень многое в автобусе требует использования сжатого воздуха. В первую очередь – тормоза и пневмоподвеска. Но мы хорошо помним ещё одну особенность «скотовоза» – упорное нежелание закрывать двери, механизм которых также приводится в движение воздухом. Признайтесь: приходилось пинать двери? То-то же. А ещё воздух нужен, как ни странно, для включения задней передачи. Такая вот очередная особенность коробки.



Всего было выпущено около двухсот тысяч ЛиАЗ-677. Это был самый массовый советский автобус. И, наверное, самый интересный из них. Как бы ни пах его салон бензином, каким бы он ни был медлительным или шумным, он всегда останется для большинства из нас самым родным символом детства, юности или молодости.

Благодарим компанию Retro Bus за предоставленный на тест-драйв автобус.


Читайте также:


www.kolesa.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
