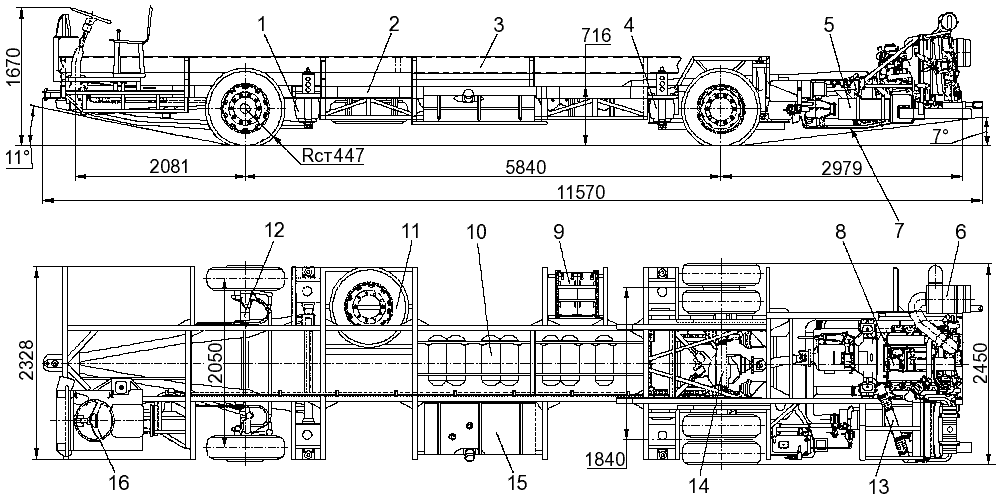

Подвески автобусовПодвеска автобуса является связующим звеном между кузовом и колесами. На автобусах ЛиАЗ-677М, ЛАЗ-4202, 42021 и др. применяют пневморессорные зависимые подвески. Они отличаются в основном от подвески автомобилей наличием упругого элемента, через который посредством рессор передаются на кузов силы, действующие на колеса. Входящие в подвеску пневмоэлементы совместно с гидравлическими амортизаторами вышеописанного типа уменьшают колебания кузова, обеспечивают хорошую устойчивость и плавность хода автобуса, что необходимо для комфортности поездки пассажиров.
Рис. 15.12. Передняя подвеска с пневмо-баллонами и демпфирующим устройством автобуса ЛиАЗ-667М: а — основные детали и узлы подвески; б — пневмобаллон с демпфирующим устройством
Рекламные предложения на основе ваших интересов:
Дополнительные материалы по теме:
Рессорно-пневматическая подвеска. Типичным примером взаимосвязи упругих пневмоэлементов с рессорами является рессорно-пневматическая подвеска (рис. 15.12) автобуса ЛиАЗ-677М с регуляторами положения уровня пола кузова. Подвеска имеет двухсекционные пневмобаллоны (рис. 15.12, а) и направляющее устройство, выполненное в виде полуэллиптических рессор. Пнев-мобаллоны с демпфирующим устройством расположены между балкой и кронштейнами основания кузова. Они снабжены дополнительными резервуарами вместимостью 7,5 л, прикрепленными к основанию кузова. Каждая рессора в средней части жестко закреплена на балке переднего моста через прокладку болтами, а передние и задние ее концы установлены соответственно в резиновых подушках и чашках, закрепленных в кронштейнах балок основания кузова.
В подвеску включены два телескопических гидравлических амортизатора, которые верхними головками соединены через резиновые втулки с кронштейнами кузова, нижними — с балкой переднего моста.
Ограничитель хода отдачи подвески выполнен в виде петли из стального троса, заключенного в оболочку, которая закреплена на основании кузова, и перехватывает балку моста. Длина троса обеспечивает перемещение передней балки моста на 55—60 мм. Постоянство хода отдачи поддерживается регулятором положения пола кузова, который через тяги, и кронштейн соединен с неподрессоренными частями подвески.
Основным преимуществом пневматической подвески является то, что в результате регулирования внутреннего давления в пневмобаллоне можно в широких пределах изменять их жесткость.
Пневмобаллоны являются не только упругим элементом, но и выполняют роль гасителя колебаний. Они состоят из резино-кордовой оболочки (рис. 15.12, б) с бандажным кольцом. Внутри баллона на кронштейне закреплен резиновый буфер — ограничитель хода сжатия подвески, упирающийся при работе в опорную пяту. Нижней частью пневмобаллон соединяется с кронштейном балки моста, а верхней — с фланцем дополнительного воздушного резервуара через демпфирующее устройство. Последнее состоит из корпуса, установленного в опоре, шайбы и клапана, которые стянуты между собой болтом и гайкой. Демпфирующее устройство в сборе поджимается опорной пятой буфера сжатия и через отверстие сообщается с внутренней полостью дополнительного резервуара.
Работа демпфирующего устройства заключается в том, что при ходе сжатия под давлением воздуха открывается клапан и воздух перетекает из пневмобаллона в дополнительный резервуар через шесть отверстий. При этом сила сопротивления воздуха при прохождении его через калиброванные отверстия клапана снижает нагрузки, передаваемые на кузов автобуса от дороги.
При ходе отдачи воздух медленно перетекает из отверстия дополнительного резервуара в пневмобаллон через дроссельное отвер-ствие, задерживая перемещение балки заднего моста вниз. Таким образом, демпфирующее устройство выполняет роль гасителя колебаний.
Задняя подвеска автобуса выполнена на четырех пневмобаллонах (рис. 15.13), расположенных с каждой стороны между кронштейнами балок основания кузова и опорным кронштейном, закрепленным на балке заднего моста. Направляющее устройство подвески состоит из двух полуэллиптических рессор. Каждая рессора закреплена в средней части при помощи стремянок и концами соединена с кронштейнами основания кузова. Кронштейны выполнены полыми и используются в качестве дополнительных резервуаров для воздуха вместимостью по 10 л каждый.
В подвеске установлены четыре телескопических гидравлических амортизатора, соединенных с кронштейнами основания кузова и опорных балок на резиновых втулках. Ограничительные резиновые буфера хода сжатия подвески расположены в воздушных баллонах, а резиновые буфера хода отдачи закреплены на балке основания кузова и при помощи тросов с наконечниками, имеющими резиновые втулки, соединены с кронштейнами крепления балки моста.
Устройство и принцип действия пневмобаллонов задней подвески и их демпфирующих устройств такие же, как и у вышеописанной передней подвески. Питание всех пневмобаллонов подвески сжатым воздухом происходит от общей пневматической системы автобуса через регуляторы положения кузова. В передней подвеске установлен один регулятор, а в задней — два регулятора 6. Регулятор 6 крепится к кузову автобуса, а его рычаг через систему тяг соединен с передним или задним мостом.
Регулятор положения кузова. Основным преимуществом пневмопод-вески является то, что в результате регулирования внутреннего давления воздуха в упругих пневмо-баллонах можно в широких пределах изменять их жесткость.
Рис. 15.13. Задняя подвеска автобуса ЛиАЗ-677М
Давление в пневмобаллонах регулируют регулятором положения кузова, который обеспечивает постоянной высоту пола кузова над дорогой независимо от нагрузки на пол автобуса (числа пассажиров). Регулятор (рис. 15.14) состоит из корпуса/в боковом приливе которого во втулке установлен вал с эксцентриком. На наружном конце вала имеется рычаг, соединяемый тягой с передней или задней балкой моста автобуса.
Эксцентриковый палец вала входит в выточку штока, который имеет по центру сквозное отверстие. Над верхним концом штока установлены: клапан первой ступени, прижимаемый к седлу пружиной, седло, закрепленное втулкой, клапан второй ступени с жиклером и обратный клапан, которые удерживаются пружиной. Сверху в корпусе ввернут штуцер с жиклером, к которому присоединяется трубопровод от ресиверов пневмосистемы автобуса.
Полость А в корпусе регулятора сообщается трубопроводом с пневмо-баллоном подвески. Снизу в корпусе ввернута пробка с сетчатым фильтром, который сообщает полость корпуса с атмосферой. Места соединения вала, штока, пробки и штуцера уплотнены резиновыми кольцами.
В исходном положении уровня пола автобуса шток находится в среднем положении, при котором все клапаны закрыты, а пневмобаллоны подвески отключены от пневмосисте-мы автобуса и атмосферы.
При увеличении статической нагрузки на пол автобуса пневмобаллон подвески сжимается, а рычаг поворачивает вал с эксцентриком, который перемещает шток вверх, открывая клапан первой ступени. При этом сжатый воздух из пневмосистемы автобуса через жиклер штуцера и клапаны и поступает в полость А и через ее боковое отверстие — к пневмобаллону подвески, повышая в нем давление и восстанавливая исходную высоту пола кузова, а рычаг возвращается в исходное положение, и подача сжатого воздуха из пневмосистемы прекращается.
При большой нагрузке или резком ее возрастании эксцентрик быстро поднимает шток настолько, что клапан первой ступени, поднимаясь, открывает своим торцом клапан второй ступени. При этом обеспечивается более интенсивное поступление воздуха через открывающийся обратный клапан и жиклер клапана 6 в пневмобаллон подвески, ускоряя восстановление исходной высоты пола кузова.
При уменьшении статической нагрузки на пол кузова расстояние между основанием кузова и балкой моста увеличивается, рычаг с валом поворачивается в обратную сторону, а эксцентрик опускает шток вниз. При этом верхний конец штока отходит от клапана и полость А регулятора через отверстие в штоке и фильтре сообщается с атмосферой. Давление в пневмобал-лонах падает, и пол кузова опускается в исходное положение, после чего шток регулятора и рычаг устанавливаются в среднее — нейтральное — положение, и выпуск воздуха из пневмобаллонов прекращается.
Таким образом, в результате вышеописанного регулирования давления воздуха в пневмобаллонах обеспечивается хорошая амортизация толчков и плавность хода автобуса, а также стабильное положение его пола относительно поверхности дороги независимо от числа пассажиров в кузове.
Рис. 15.14. Регулятор давления воздуха в пневмобаллонах (положение кузова автомобиля)
Рессорно-пневматическая и пневматическая подвески автобусов
Категория:
Автобусы
Публикация:
Рессорно-пневматическая и пневматическая подвески автобусов
Читать далее:
Колеса и шины автобусов
Рессорно-пневматическая и пневматическая подвески автобусов
На автобусах для смягчения и поглощения ударов и толчков применяются рессорные, рессорно-пневматические подвески. Для гашения колебаний устанавливаются амортизаторы. На автобусе ЛA3-695Н полуэллиптические стальные рессоры работают совместно с корректирующими пружинами. Рессоры обеспечивают мягкость подвески при небольших нагрузках. При увеличении нагрузки пружины увеличивают жесткость. Каждая рессора имеет по два коренных листа с отогнутыми концами. К концам рессор приклепаны штампованные чашки и надеты резиновые подушки.
На автобусах ЛАЗ-42021 и ЛиАЗ-677М установлена рессорнопнев-матическая подвеска с телескопическими амортизаторами и тремя регуляторами положения кузова. Упругими элементами являются пневморессоры (пневмобаллоны). В передней подвеске (рис. 87) установлены две пневморессоры. Нижним фланцем она крепится к опоре, верхним — к дополнительному баллону вместимостью 7,5 л. В задней подвеске установлены четыре пневморессоры, по две с каждой стороны. Верхним фланцем пневморессора соединена с кронштейном, внутренняя полость которого выполняет роль дополнительного баллона вместимостью 10 л. Внутри пневмобаллона установлены воздушный демпфер (рис. 88) и ограничитель хода сжатия — резиновый буфер.
Рекламные предложения на основе ваших интересов:
Дополнительные материалы по теме:
Рис. 86. Передняя подвеска автобуса ЛA3-695H
Рис. 87. Передняя подвеска автобуса ЛиАЗ-677М:
1 — пневматическая рессора; 2 — дополнительный баллон; 3 — пневматический гаситель колебаний; 4 — регулятор положения кузова; 5, 9 — тяги регулятора; 6 — кронштейн; 7 — подушка; 8 — рессора; 10 — кронштейн регулятора; 11 — болт; 12 — накладка; 13 — клиновидная прокладка; 14 — амортизатор; 15 — чашка
Воздушный демпфер состоит из корпуса, установленного в опоре, опорной плиты, буфера хода сжатия клапана и шайбы, которые стянуты между собой болтом и гайкой.
Принцип действия воздушного демпфера состоит в том, что при ходе отдачи воздух медленно перетекает из дополнительного баллона
5 в упругий элемент через дроссельное отверстие в корпусе демпфера. Перемещение моста вниз задерживается. При ходе сжатия под давлением в пневморессоре открывается клапан 9, воздух свободно перетекает из пневмобаллона в дополнительные баллоны через шесть перепускных отверстий в корпусе демпфера, уменьшая усилие, передаваемое на кузов автобуса.
Для ограничения перемещения передней оси вниз установлены ограничители хода отдачи, которые представляют собой петлю троса, заключенную в трубку и подвешенную к продольной балке кузова. Длина троса обеспечивает передней оси ход вниз до 55 мм.
Амортизаторы служат для гашения колебаний, возникающих при движении автобуса по неровной дороге. На автобусах устанавливают телескопический амортизатор двойного действия, разборный, имеющий для крепления проушины (рис. 89) и защитный кожух. В рабочем цилиндре, заполненном амортизационной жидкостью, перемещается поршень, закрепленный на штоке. Поршень уплотнен в цилиндре уплот-нительными кольцами. В поршне выполнены в два ряда сквозные отверстия разных диаметров, равномерно расположенные по окружностям. Наружные отверстия закрываются сверху плоской тарелкой перепускного клапана, поджатой конической пружиной (рис. 89, г).
Внутренние отверстия перекрываются коническим клапаном отдачи (рис. 89, в), поджатым снизу пружиной и гайкой. Шток перемещается в направляющей, которая одновременно является крышкой цилиндра. Уплотнение штока обеспечивается резиновым сальником, помещенным в корпусе и прижимаемым пружиной. Для стекания жидкости, просочившейся через сальниковое уплотнение, имеется отверстие в корпусе амортизатора. Для предотвращения попадания пыли в уплотнение над ним установлен войлочный сальник. Между корпусом резинового сальника и корпусом амортизатора установлено резиновое сальниковое устройство резервуара, которое крепят гайкой, имеющей отверстие под ключ.
В нижней части работающего цилиндра запрессован узел клапана сжатия, состоящий из основания, тарельчатого впускного клапана с пружиной и клапана сжатия с пружиной.
Работа амортизатора заключается в следующем. При наезде на неровность дороги расстояние между мостом и рамой от толчка уменьшается. Поршень опускается вниз, жидкость из-под поршня выдавливается в надпоршневое пространство А через отверстия поршня и одновременно, оказывая давление на клапан 12 сжатия цилиндра, проникает в пространство В между цилиндром и корпусом. При увеличении расстояния между подвеской и кузовом происходит обратное движение жидкости (рис. 89, б) через отверстия клапана и отверстия клапана. Сопротивление жидкости протеканию через калиброванные отверстия способствует затуханию колебаний рессор.
В системе пневматической подвески установлены три регулятора положения кузова, один в передней подвеске и два в задней. Регулятор положения кузова служит для автоматического управления потоком сжатого воздуха, поступающего или выходящего из пневмобаллоиов. Он обеспечивает постоянную высоту пневмо-баллонов и, следовательно, постоянную частоту собственных колебаний подвески, постоянное расстояние от кузова до полотна дороги при различных статических нагрузках и состоит из корпуса (рис. 90) регулятора, в котором расположен вал привода регулятора, на одном торце которого эксцентрично расположена ось с кулачком, а на противоположном торце — рычаг привода регулятора. Вал привода вращается в бронзовой втулке. В корпусе расположены: впускной клапан первой ступени, седло впускного клапана второй ступени, впускной клапан второй ступени с жиклером первой ступени, обратный клапан. Сверху корпус закрыт пробкой, в пробке имеется жиклер второй ступени. Снизу корпус закрыт фильтром, препятствующим попаданию грязи во внутреннюю полость корпуса.
Рис. 88. Воздушный демпфер
Рис. 89. Амортизатор
Регулятор крепится на кузове автобуса, а его рычаг через систему тяг соединен с осью колес. При увеличении статической нагрузки расстояние между кузовом и осью уменьшается, вследствие чего рычаг регулятора и вал поворачиваются по часовой стрелке. Кулачок поднимает шток, который своим торцом открывает впускной клапан первой ступени. Сжатый воздух через жиклер второй ступени, отжимая обратный клапан, попадает в жиклер первой ступени, затем в полость регулятора, а оттуда в пневмобаллоны, восстанавливая их исходную высоту. Рычаг при этом поворачивается против часовой стрелки и возвращается в исходное положение. Впуск воздуха в пневмобаллоны прекращается. При уменьшении нагрузки на пневмобаллоны расстояние между кузовом и осью увеличивается, вследствие чего рычаг привода и вал поворачиваются против часовой стрелки. Шток при этом перемещается вниз, торец штока отходит от клапана и полость А регулятора соединяется с атмосферой. Воздух из пневмобаллонов через осевое сверление штока 15 и фильтр выходит в атмосферу. Рычаг регулятора занимает нейтральное положение, выпуск воздуха из пневмобаллонов прекращается.
На автобусе ПАЭ-3205 передняя подвеска состоит из двух продольных полуэллиптических рессор и двух гидравлических амортизаторов.
Задняя подвеска (рис. 91), кроме двух основных продольных полуэллиптических рессор, имеет корректирующие пружины переменной жесткости и два амортизатора. Рессоры работают совместно с гидравлическими амортизаторами двустороннего действия. В передние кронштейны передних и задних рессор в специальные гнезда установлены дополнительные упорные резиновые подушки, воспринимающие усилия, направленные вдоль автобуса, и препятствующие продольному перемещению автобуса вперед. Резиновые буфера подвесок ограничивают ход рессор вверх и смягчают удары.
Рис. 90. Регулятор положения кузова:
А — пояость регулятора; 1 — корпус регулятора; 2 — вал привода; 3 — рычаг привода; 4 — втулка; 5 — впускной клапан первой ступени; 6 — впускной клапан второй ступени; 7 — пружина обратного клапана; 8 — обратный клапан; 9 — резиновое кольцо; 10 — пробка; 11 — жиклер второй ступени; 12 — втулка; 13 — седло впускного клапана второй ступени; 14 — пружина впускного клапана; 15 — шток; 16 — кулачок; 17—фильтр
Рис. 91. Задняя подвеска автобуса ПАЗ-3205:
1 — передний кронштейн; 2 — верхняя подушка; 3 — корректирующая пружина; 4 — накладка; 5 — задний мост, 6 — палец крепления амортизатора; 7 — втулка амортизатора; 8 — балка амортизатора; 9 — амортизатор; 10— задний кронштейн; 11 — стремянка; 12 — прокладка стремянок; 13- рессора; 14 — крышка кронштейна; 15 — нижняя подушка; 16 — упор
Рис. 92. Промежуточная опора
Передняя пневматическая подвеска автобуса Hendrickson
AIRTEK | Система передней пневматической подвески автобуса Hendrickson- Дом
- О нас
- Возможности
- Продукты
- Контакт
- Корпоративный
Интегрированная передняя пневматическая подвеска и система управляемого моста
- Главная
- Продукты
- АИРТЕК
AIRTEK обеспечивает стабильность, улучшенную плавность хода и комфорт, а также меньшее техническое обслуживание по сравнению со стандартной подвеской для приложений с номинальной нагрузкой от 12 000 до 14 600 фунтов. AIRTEK® в сочетании с осью STEERTEK образует торсионную систему для повышения устойчивости к крену, помогая улучшить управляемость и контроль. STEERTEK также доступен с листовыми механическими стальными рессорами.
Технические характеристики
Модель | Рейтинг (фунты) | Приостановка Вес (фунты) 1 | Ось | Ось Номинальная мощность (фунты) | Ось Балка Капля 2 | Шкворень Перекресток | Ось Вес (фунты) 3 |
---|---|---|---|---|---|---|---|
АИРТЕК | 12 000 и 12 500 | 200 | СТК | 12 000 и 12 500 | 4,25 дюйма | 69,00″ | 319 |
5,36 дюйма | 69,00″ | 320 | |||||
4,25 дюйма | 70,87 дюйма | 322 | |||||
5,36 дюйма | 70,87 дюйма | 323 | |||||
АИРТЕК | 12 500 | 238 | СТК | 12 500 | 4,25 дюйма / 5,36 дюйма | 70,87 дюйма | 322 / 323 |
АИРТЕК | 13 200 | 246 | СТК | 13 200 | 4,25 дюйма / 5,36 дюйма | 70,87 дюйма | 357/359 |
АИРТЕК | 14 600 | 246 | СТК | 14 600 | 4,25 дюйма | 69,00″ / 70,87″ | 354/357 |
АИРТЕК | 14 600 | 246 | СТК | 14 600 | 5,36 дюйма | 70,87 дюйма | 359 |
AIRTEK одобрен для использования на дорогах с нагрузкой до 15% на грунтовых второстепенных дорогах. Другие приложения должны быть предварительно одобрены как Hendrickson, так и производителем транспортного средства. AIRTEK является неотъемлемой частью и доступен исключительно с осью STEERTEK (STK). Изготовленные STEERTEK мосты можно использовать в условиях бездорожья до 100 процентов. Свяжитесь с Hendrickson для получения одобрения и инструкций по любому применению, которое превышает 10 процентов использования вне дорог. Эта система является антиблокировочной тормозной системой (ABS). STEERTEK совместим со стандартными колесными арками и тормозами. Доступны унифицированные концентраторы. STEERTEK также доступен с вариантами механической подвески. Свяжитесь с Hendrickson или производителем автомобиля, чтобы узнать о наличии.
1. Масса подвески включает в себя подвески рамы, основные рессоры, втулки, пружины и крепления подушек безопасности, систему регулировки высоты, амортизаторы, верхние амортизаторы и узел фиксации оси. Вес может варьироваться в зависимости от автомобиля. Свяжитесь с Hendrickson или производителем транспортного средства для получения информации об окончательном весе.
2. Падение балки моста измеряется от пересечения шкворня до верхней части седла листовой рессоры.
3. Вес оси включает балку оси, поворотный кулак/рулевой рычаг в сборе и рулевые тяги в сборе.
Особенности и преимущества
Комфорт водителя
- Пневматические рессоры выдерживают большую часть нагрузки автомобиля, обеспечивая при этом низкую жесткость пружины и исключительно мягкую езду. Амортизаторы
- Premium настроены специально для AIRTEK.
Стабильность и управляемость
- Интегрированная конструкция позволяет оптимизировать геометрию рулевого управления для уменьшения неровностей при повороте и отдачи колес.
- Жесткая передняя листовая рессора надежно крепится к оси коробчатого сечения, образуя торсионную систему для повышения устойчивости к крену.
- AIRTEK и STEERTEK обеспечивают угол среза до 55° для повышения маневренности.
- Клапан регулировки высоты поддерживает постоянную высоту дорожного просвета.
Техническое обслуживание и долговечность
- Втулки, не требующие обслуживания, и поворотный кулак, состоящий из двух частей, сокращают общее техническое обслуживание системы.
- Пневматические амортизаторы снижают вибрацию кабины, шасси и компонентов двигателя.
- Доступны унифицированные ступицы OEM для увеличения срока службы колесных подшипников.
