Устройство пароизоляции кровли: способы устройства и виды материала

способы устройства и виды материала

Пленки для пароизоляции применяются в случае утепленной конструкции крыши. Предназначены для защиты слоя теплоизоляции от образования влаги внутри него в виде пара и способствует созданию комфортного климата внутри мансардного этажа. В случае устройства кровельного «пирога» без пароизоляционной мембраны утеплитель со временем может быть поврежден от воздействия излишней влаги, что, в свою очередь, приведет к ухудшению теплоизоляционных свойств крыши и дальнейшей замене утеплителя.

Рассмотрим в статье, как избежать подобных последствий, выбрать подходящий материал для пароизоляции и своими руками осуществить правильное устройство пленки.

[—ATOC—]

[—TAG:h3—]

Содержание

1. Материалы для пароизоляции кровли
2. Устройство пароизоляционной пленки
3. Монтаж пароизоляции изнутри дома
4. Установка пароизоляционной пленки снаружи дома
5. Заключение

Материалы для пароизоляции кровли

Пароизоляционные пленки, как и материалы для гидроизоляции, имеют различные виды, которые отличаются по назначению (крыши, стены) и составу, влияющему на показатели надежности и эффективности мембран.

Отметим, что достижение оптимального показателя теплоизоляции возможно только в случае применения качественных пленок как для паро-, так и для гидроизоляции кровли.

Различия пароизоляционных пленок друг от друга можно свести к трем основным характеристикам:

• виды армировки материала;
• плотность пленок;
• наличие или отсутствие дополнительного алюминиевого слоя;
• производители пароизоляции

Второй пункт является производной первого. Поскольку качество армированного слоя, выполненного из полипропилена, непосредственно влияет на показатели поверхностной плотности пленки. Некоторые производители предлагают материалы с дополнительной сеткой для предания большей прочности пленки.

Есть виды пленок, где одна из сторон шероховатая. Это необходимо для сдерживания конденсата на поверхности пароизоляции для последующего его испарения. Монтаж таких пленок производится гладкой стороной к утеплителю.

Виды пароизоляционных пленок

Соответственно, чем выше плотность материала, тем надежнее будет пленка. Данная характеристика измеряется в г/м2 и может варьироваться от 70 до 200, а цена более плотной пароизоляции будет выше менее качественного аналога. Зачем нужен этот показатель? Дерево имеет особенность незначительного смещения, обусловленного перепадами температуры и изменению влажности воздуха. Тем самым возможен разрыв менее плотной пленки.

Рекомендуется использовать пароизоляционную пленку для крыши поверхностной плотностью не менее 100 г/м2.

Вид пароизоляционных пленок с алюминиевым слоем дополнительно выполняет теплоотражающую функцию, тем самым позволяя повысить эффективность теплоизоляционных свойств кровли. Зачастую цена таких пленок значительно выше, поэтому при утеплении крыши возникает вопрос: увеличить толщину слоя теплоизоляции или использовать отражающую пленку с алюминием? Конечный итог зависит от личных предпочтений и возможностей бюджета, а также конструктивных особенностей крыши. И в том и в другом случае помните, слой утепления для центрального региона должен быть не менее 150мм, а оптимальным значением принято считать толщину — 200мм.

Среди зарекомендовавших себя производителей качественных пароизоляционных пленок для крыши и стен относятся материалы Tyvek торговой марки DuPont (Люксембург), Delta (Германия) и JUTA (Чехия). Также существуют неплохие отечественные материалы. В любом случае выбор следует производить, основываясь на главной технической характеристике — плотности пленки.

Показатель плотности пароизоляции можно узнать на упаковке (рулоне). Иногда значение указывается в самом названии. Например, пароизоляционная пленка Н96 имеет плотность 96 г/м2 и т.д.

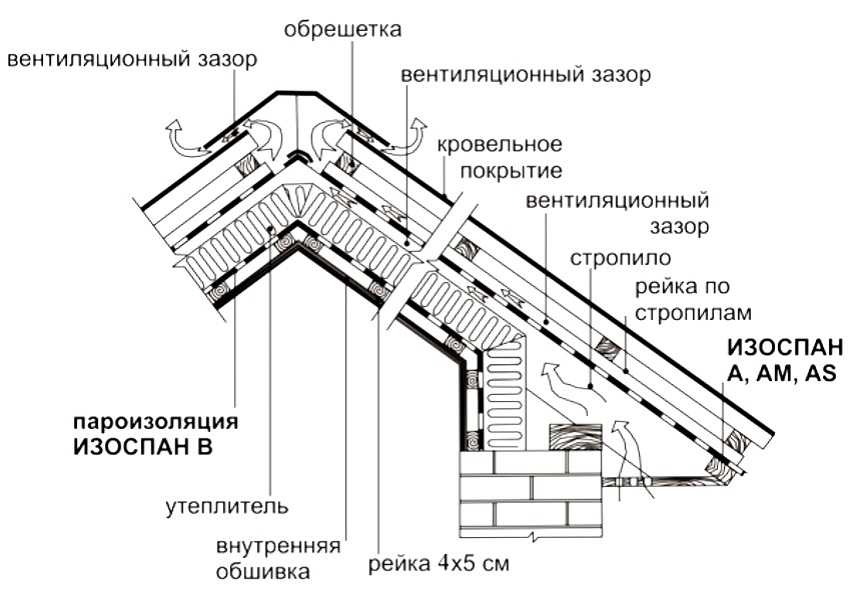

Устройство пароизоляционной пленки

Сразу начнем с важного момента во время монтажа пароизоляции для кровли: сторона укладки пленки у большинства производителей не имеет значения, поскольку, в отличие от гидроизоляционных мембран, данный вид изоляции не имеет паропроницаемых свойств, а используется в качестве парового барьера между внутренним пространством дома и слоем теплоизоляции.  Исключение составляют пароизоляционные материалы с отражающим слоем и двухслойный пленки класса В с шероховатой и гладкой поверхностями. В таком случае пленка укладывается алюминиевой или шероховатой стороной внутрь дома, соответственно.

Существует два способа устройства пленок для пароизоляции: внутренняя и наружная укладка. Оба варианта можно без труда сделать своими руками, следуя изложенным ниже инструкциям.

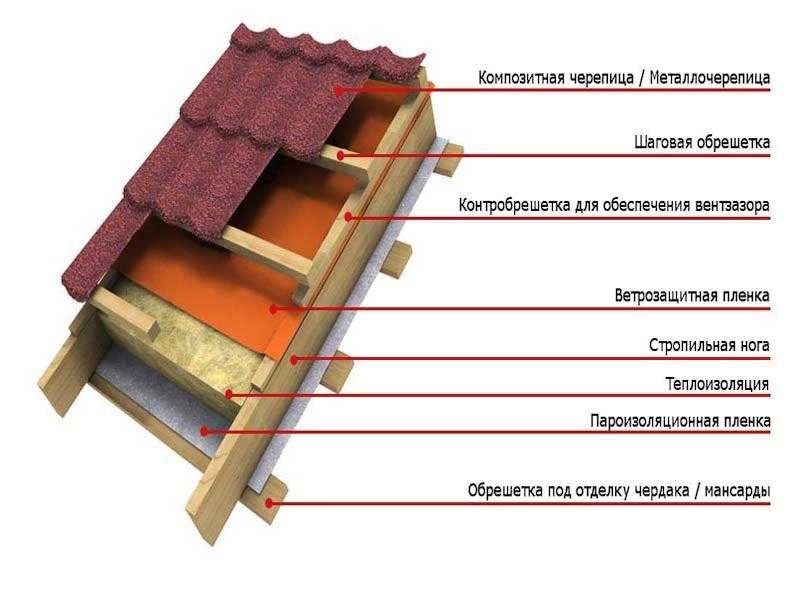

Монтаж пароизоляции изнутри дома

Такой способ укладки довольно распространен в частном строительстве. Связано это с тем, что на начальном этапе возведения конструкции крыши владелец дома не считает необходимым утеплять крышу. Но через некоторое время возникает потребность в увеличении жилой площади за счет теплого мансардного этажа.

Этапы монтажа:

Монтаж пароизоляционной пленки

1. Между стропилами укладывается утеплитель, толщина слоя которого 150-200мм. При необходимости крепим теплоизоляцию при помощи специальных тарельчатых дюбелей.
2. Раскатываем рулон пароизоляции и закрепляем его на внутренней стороне стропильной системы или «чернового» потолка при помощи строительного степлера.
   Материал необходимо монтировать горизонтально снизу-вверх внахлест, равный примерно 150мм.
3. Для герметичного соединения швов следует обязательно использовать специальный односторонний или двухсторонний скотч. В первом случае лента для пароизоляции приклеивается с наружной стороны нахлеста, во втором — с внутренней. Скотч бывает битумный, полипропиленовый или фальгированный.
4. Примыкания пленки к стене или вентиляционной трубе также необходимо изолировать скотчем изначально завернув вовнутрь.
5. В случае пленки плотностью более 100 г/м2 крепим ее с небольшим натягом без провиса.
6. Между пароизоляцией и материалом для внутренней отделки должен быть вентиляционный зазор. Для этого поверх пленки набиваем бруски 40х40 или 50х50 мм с шагом 500-600мм. Это делается по аналоги с устройством гидроизоляционной пленки и кровли: для выветривания излишних паров.

Установка пароизоляционной пленки снаружи дома

Внешнее устройство пароизоляционной пленки осуществляется снаружи здания в процессе монтажа кровельного «пирога». Такой вариант часто используют кровельщики при комплексном утеплении крыши и монтаже кровли. Теплоизоляция закладывается прямо на пленку между стропильных ног. В остальном инструкция по укладке аналогична изложенной выше.

Заключение

Пароизоляционная мембрана для кровли обязательно должна быть установлена при утепленной верхней конструкции дома (мансарды). Ее использование способствует не только сохранению теплоизоляционных свойств крыши, но предотвращению возникновения грибка и плесени внутри помещения и на деревянных элементах здания: обрешетка и стропильная система.

Не рекомендуется использовать в качестве пароизоляции пергамин или обычную ПВХ пленку. Подобные материалы недолговечны и их легко повредить при монтаже, что, в свою очередь, приводит к нарушению герметичности всей системы изоляции крыши. Поэтому правильный выбор и укладка пароизоляционной пленки крайне важна в частном строительстве.

Монтаж пароизоляции для плоской кровли

До начала укладки пароизоляционного слоя необходимо:

• закончить все виды строительных работ на покрытии;
• установить фасонные элементы из стали в местах примыкания стальных профилированных настилов к парапетам и стенкам фонарей;
• установить металлические компенсаторы в местах устройства деформационных швов.

Перед приклеиванием пароизоляционного материала на бетонное и оштукатуренное основание, основание из ц/п или сборных листовых стяжек необходимо огрунтовать битумным праймером по всей поверхности.

В качестве грунтовки, наносимой на сухие поверхности, рекомендуется применять Праймер битумный ТЕХНОНИКОЛЬ №01 или Праймер полимерный ТЕХНОНИКОЛЬ №08. В многоуровневых крышах, а также в местах примыкания теплоизоляционного слоя к неутепленным стенам помещений, температура внутреннего воздуха которых +12°С, рекомендуется заводить пароизоляцию выше верхнего края переходного бортика не менее чем на 30 мм для предотвращения возможного появления конденсата в утеплителе из помещения.

Основания из стальных профилированных листов в общем случае не требуют огрунтовки перед наклеиванием пароизоляции.

Вертикальные поверхности изолируемых конструкций (стен, парапетов, вентиляционных шахт и пр.) необходимо огрунтовать битумным праймером по всей поверхности на высоту заведения пароизоляционного слоя.

Пароизоляция укладывается непосредственно перед устройством теплоизоляционного слоя.

На все вертикальные поверхности пароизоляционный материал необходимо приклеивать, заводя его на высоту, равную толщине теплоизоляционного слоя, включая клиновидную теплоизоляцию.

Битумную пароизоляцию возможно полностью приклеить к основанию или уложить без приклеивания, но с обязательной сваркой швов.

Важно! В соответствии с СП 17.13330.2017 «Кровля» на покрытиях зданий высотой более 75 м из-за повышенного воздействия ветровой нагрузки пароизоляционный материал должен быть полностью приклеен к несущему основанию.



Применение самоклеящихся пароизоляционных материалов: Паробарьер СА500 и СФ1000

Материал Паробарьер С (А500, Ф1000) укладывайте вдоль верхних полок профнастила.

В случаях замасливания поверхности профлиста или плохой адгезии к основанию покройте верхние полки гофров Праймером ТЕХНОНИКОЛЬ №03.

Боковые нахлесты соседних полотнищ допускается выполнять менее 100 мм. Минимальная ширина приклейки материала в боковом нахлесте должна составлять не менее 50 мм.

Торцевые нахлесты должны составлять не менее 100 мм.

Соседние полотнища укладывайте с разбежкой в торцевых швах.

Важно! Перед началом укладки пароизоляционной мембраны раскатайте рулон на 2 м, выставите все необходимые нахлесты и приклейте начало рулона.

С помощью кровельного ножа надрежьте с нижней стороны материала защитную пленку на расстоянии 30-40 см от края рулона.

Аккуратно снимите защитную пленку и приклейте начало рулона.

Место приклейки прокатайте силиконовым роликом.

Приклейте Паробарьер С (А500, Ф1000) к основанию:

• один рабочий вытягивает защитную пленку на себя, другой приглаживает материал с помощью щетки;
• приглаживание материала к основанию производят щеткой с мягкой полимерной щетиной от середины рулона к краям материала.

• Если боковая сторона мембраны заходит на верхнюю полку профнастила менее 50 мм, тогда необходимо приклеить материал к профнастилу, как показано на фото.
• Боковой нахлест последующего рулона должен быть сформирован на приклеенном материале на верхней полке профнастила.

На пароизоляционный слой укладывайте утеплитель так, чтобы длинная сторона плиты была расположена перпендикулярно гофрам профнастила.

Особенности работ с материалов Паробарьер С (А500, Ф1000) при отрицательных температурах:

• Температура окружающего воздуха и температура самого материала должна быть выше температуры гибкости материала Паробарьер С (А500, Ф1000) минус 25 °С.
• Материал Парабарьер С (А500, Ф1000) необходимо выдерживать в теплом помещении не менее 24 часов при температуре +15 °С. На участок производства работ материал необходимо подносить из теплого помещения непосредственно перед укладкой на профлист

Сплошное наплавление пароизоляционного материала (Технобарьер) на железобетонное основание

Материал Технобарьер должен быть уложен с перехлестом в боковых швах 80 — 100 мм и в торцевых швах 150 мм.

Соседние полотнища укладываются с разбежкой торцевых швов.

При подведении пароизоляции торцевой стороной к вертикальной конструкции, заводится и наплавляется материал на вертикальную поверхность выше теплоизоляционного слоя, включая клиновидную теплоизоляцию.

При подведении пароизоляции боковой стороной к вертикальной конструкции, материал укладывается вплотную к вертикальной поверхности.

Наклеивается на вертикальную поверхность дополнительный слой со стороны рулона, который уложен вплотную к вертикальной конструкции.

Дополнительный слой должен быть уложен на вертикальной поверхности выше теплоизоляционного слоя и заходить на горизонтальную поверхность основания на 150 мм.

Вырежьте заплатку и наплавьте во внутренний угол.





Свободная укладка пароизоляционного материала Технобарьер со сваркой швов

Свободная укладка пароизоляционного материала Технобарьер со сваркой швов допускается при уклоне основания <10%.

Важно! В случае последующей приклейки теплоизоляционного слоя к пароизоляции свободная укладка со сваркой швов не допускается.

На вертикальные поверхности пароизоляцию необходимо завести и наплавить выше теплоизоляционного слоя. Наиболее надежным способом укладки является – сплошная приклейка к основанию.

Нахлесты полотен материала выполняются аналогично укладке наплавляемых материалов.

Пароизоляционная мембрана V-Force | Кровельные системы

• Особенности и преимущества
• Документы
• Галерея
• ДОПОЛНИТЕЛЬНЫЕ ПРОДУКТЫ

Почему вы можете положиться на парозащитную мембрану Elevate V-Force?

Крыша является значительной частью ограждающей конструкции здания и, следовательно, оказывает значительное влияние на поток энергии внутрь и наружу здания. Следовательно, для создания энергоэффективной и комфортной среды обычно требуется нечто большее, чем просто установка теплоизоляции.



В то время как теплоизоляция снижает теплопередачу, пароизоляция в первую очередь служит для контроля проникновения влаги через кровельный узел. Это устраняет риск накопления влаги из-за конденсата и, таким образом, обеспечивает тепловые характеристики изоляции. Кроме того, правильно установленный замедлитель пара также может обеспечить герметичность и, таким образом, помочь в контроле потерь энергии.



В холодном климате пароизолятор обычно располагается на теплой стороне кровельного узла, непосредственно на настиле с изоляцией и кровельной мембраной над ним. Есть исключения, например, в холодильных камерах.

ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА

Хорошая паронепроницаемость

Мембрана V-Force обеспечивает хороший барьер для пара с Sd 160 мкм. Поэтому он подходит для большинства крыш.



Устойчивость к атмосферным воздействиям

Верхний слой из полиэтилена обеспечивает временную защиту от УФ-излучения и может храниться до 30 дней. Мембрана V-Force может служить в качестве временной гидроизоляции при условии, что все перехлесты пролиты водой, загрунтованы грунтовкой Elevate SA Primer, правильно установлены и укатаны. Это позволяет внутренней части здания оставаться сухой, пока крыша не будет полностью завершена.



Устойчивость к пешеходному движению

Специально разработанная композиция мембраны V-Force обеспечивает высокую устойчивость к статическим нагрузкам и динамическим воздействиям. Высокая прочность на растяжение и удлинение делают мембрану пригодной для нанесения непосредственно на стальной настил, ограничивая риск разрывов, вызванных пешеходным движением.



Светлый и нескользкий

Полиэтиленовая пленка представляет собой нескользкую поверхность, повышающую безопасность.

Его светлый цвет помогает содержать кровельную мембрану в чистоте.



Превосходная адгезия

V-force на грунтованном стальном настиле (106/250/3) обеспечивает сопротивление ветровой нагрузке 4600 Па при испытаниях в соответствии с европейскими стандартами.



Единый поставщик

Использование мембраны V-Force обеспечивает совместимую конструкцию и высокое качество работы, поскольку все компоненты кровли поставляются и обслуживаются одним производителем.

ДОКУМЕНТЫ

ГАЛЕРЕЯ ИЗОБРАЖЕНИЙ

ДОПОЛНИТЕЛЬНЫЕ ТОВАРЫ

RubberGard EPDM

Ультрапластичный ТПО

Изоляция
