УНС-100 — устройство нижнего слива УНС-100 (УНСА-100)

Описание

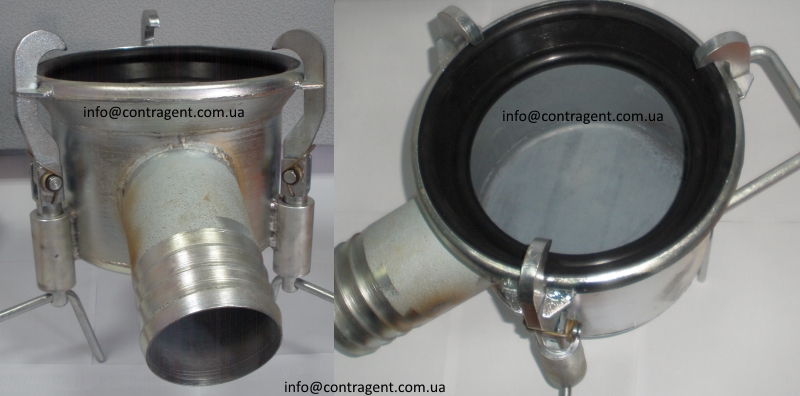

Устройства нижнего слива УНС-100 (УНСА-100) предназначены для слива нефтепродуктов из железнодорожных вагон-цистерн в резервуарные конструкции, передвижные и стационарные. Корпус устройства нижнего слива может быть стальным или алюминиевым в зависимости от требований заказчика.

  • УНС — устройство нижнего слива со стальным сварным корпусом;
  • УНСА — устройство нижнего слива с корпусом, изготовленным литейным способом из алюминиевого сплава.

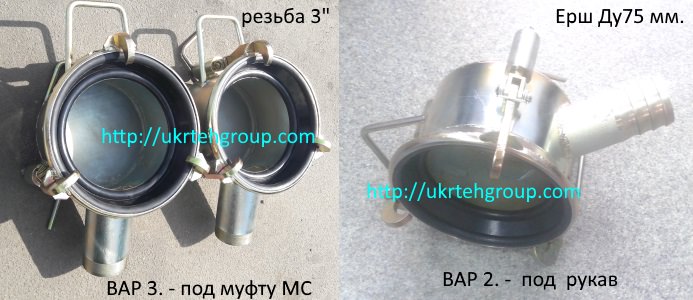

По типу присоединения сливного патрубка к сливной магистрали устройства нижнего слива изготавливаются в следующих исполнениях:

  • стандартное исполнение — с наконечником для рукава;
  • исполнение «М» — с фланцем;
  • исполнение «К» — с резьбой на патрубке для использования совместно с быстроразъемными соединениями (БРС) типа «Камлок».

По устойчивости к воздействию климатических факторов внешней среды сливные устройства изготавливаются в исполнениях У, ХЛ и УХЛ, категории размещения 1 по ГОСТ15150-69.

Устройство и принцип работы УНС-100 (УНСА-100)

Схема УНС-100
Схема УНСА-100
  1. корпус;
  2. крышка;
  3. уплотнение;
  4. скоба;
  5. патрубок.

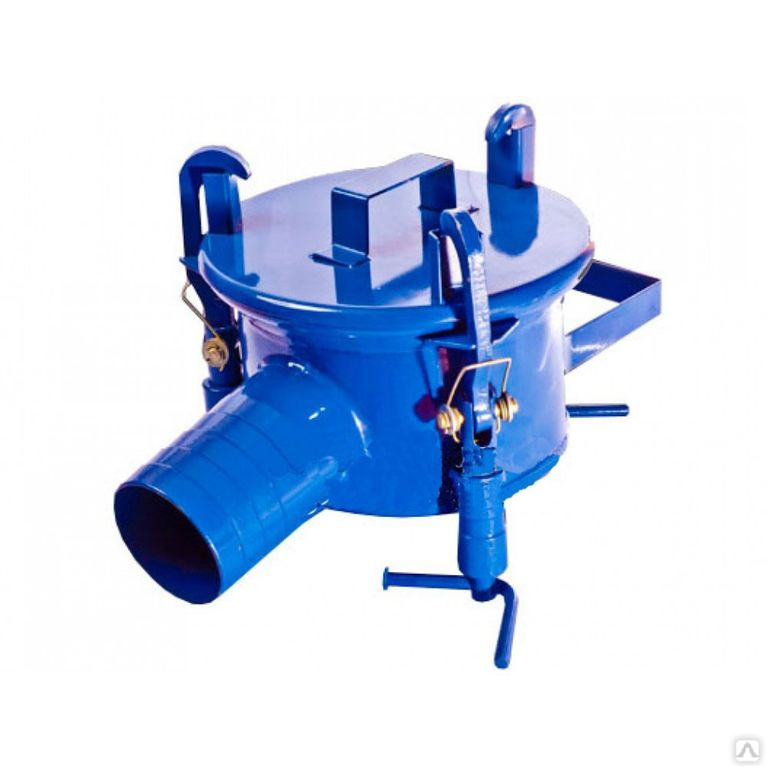

Корпус имеет сварную конструкцию. На боковой стороне корпуса установлены три подпружиненных крючкообразных захвата, которыми устройство поджимается к сливному узлу железнодорожной цистерны. Уплотнение герметизирует стык, позволяя избежать пролива нефтепродукта. К патрубку присоединяется гибкий рукав. В нерабочем положении сливное устройство закрывается крышкой.

Для слива нефтепродуктов из ж.д. цистерн необходимо: снять с устройства крышку, подвести устройство под сливной прибор цистерны, завести один захват за буртик сливного прибора, подать устройство верх до защелкивания захватов, затянуть стягивающие винты захватов, открыть сливной клапан цистерны и произвести слив.

Технические характеристики УНС-100

УНС-100
УНСА-100
УНСА-М-100
УНСА-М-100
УНСА-К-100
УНСА-К-100

Технические характеристики

Технические данные УНС 75 УНС 100 УНС 150 УНСА 75 УНСА 100 УНСА 150 УНС М 80 УНС М 100 УНС М 150 УНСА М 80 УНСА М 100 УНСА М 150 УНС К 80 УНС К 100 УНС К 150 УНСА К 80 УНСА К 100 УНСА К 150
Условный диаметр прохода, DN 75 100
150
75 100 150 80 100 150 80 100 150 80 100 150 80 100 150
Рабочее давление, МПа (кг/см2) 0. 1 (1) 0.1 (1) 0.1 (1) 0.1 (1) 0.1 (1) 0.1 (1) 0.1 (1) 0.1 (1) 0.1 (1) 0.1 (1) 0.1 (1) 0.1 (1) 0.1 (1) 0.1 (1) 0.1 (1) 0.1 (1) 0.1 (1) 0.1 (1)
Длина (L), мм 422 430 442 350 355 365 490 490 490 333 333 360 490 490
490
333 333 360
Высота (H), мм 270 270 320 405 405 405 366 366 406 423 423 423 366 366 406 423 423 423
Ширина, мм 285 285 285 352 352 352 405 405 405 344 344 344 405 405 405 344 344 344
Масса, кг, не более 9,2 9,5 12 8,6 8,9 9,5 11 12 18 12 12 14 9 10 14 10 10 11

При заказе устройства нижнего слива в исполнении «М» (с фланцем), условный проход изделия, номинальное давление и вид присоединительной поверхности фланца указываются заказчиком.

При заказе устройства нижнего слива в исполнении «К» (с резьбой на патрубке), вид резьбы (наружная или внутренняя) и размер резьбы (G3″, G4″ или другая) определяются по согласования с заказчиком.

Купить устройство нижнего слива УНС-100

Пример обозначения при заказе — УНСА-М-100 У1, где

  • УНС — устройство нижнего слива;
  • А — корпус выполнен литейным способом из алюминиевого сплава;
  • М — исполнение с фланцем;
  • 100 — условный проход устройства;
  • У1 — климатическое исполнение и категория размещения.

Компания «Центр снабжения промышленности» занимается поставкой всех видов стальных резервуаров и резервуарного оборудования. У нас вы можете купить устройства нижнего слива УНС-100 (УНСА-100) по цене завода производителя. Обращайтесь!

Документы

Руководство по эксплуатации устройства нижнего слива УНС-100; УНСА-100

285. 6 Кб

Устройство нижнего слива УНС (УНСА)

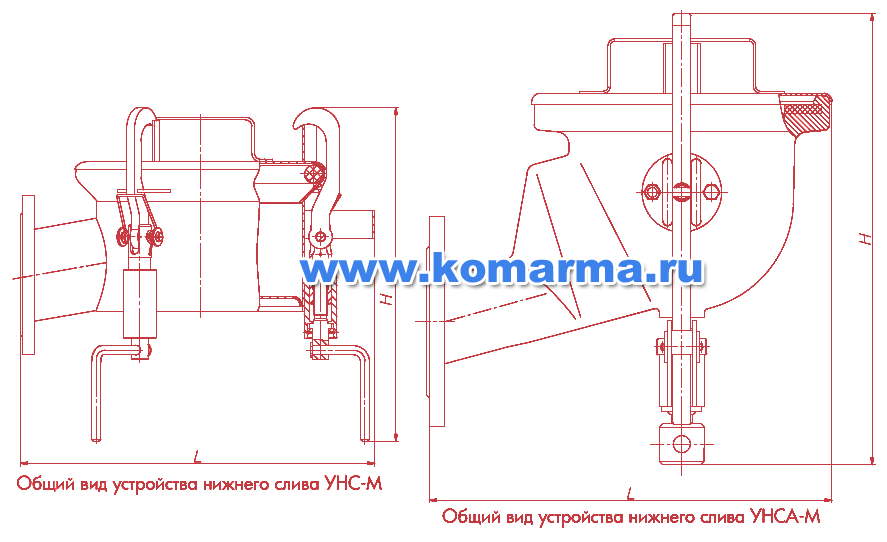

Устройство нижнего слива УНС-М, УНСА-М предназначено для слива нефтепродуктов из вагона-цистерны в подземные резервуары. Подсоединение к сливной магистрали — фланцевое. Корпус устройства нижнего слива может быть стальным (УНС) или алюминиевым (УНСА) в зависимости от требования заказчика.  По устойчивости к воздействию климатических факторов внешней среды устройство изготавливается в исполнениях У (умеренный климат) и УХЛ (холодный климат с нижним пределом температуры эксплуатации до −60°C), категория размещения 1 по ГОСТ 15150–69.

Устройство нижнего слива УНС-М, УНСА-М предназначено для слива нефтепродуктов из вагона-цистерны в подземные резервуары. Подсоединение к сливной магистрали — фланцевое. Корпус устройства нижнего слива может быть стальным (УНС) или алюминиевым (УНСА) в зависимости от требования заказчика.

По устойчивости к воздействию климатических факторов внешней среды устройство изготавливается в исполнениях У (умеренный климат) и УХЛ (холодный климат с нижним пределом температуры эксплуатации до −60°C), категория размещения 1 по ГОСТ 15150–69.

Пример обозначения при заказе: УНСА-М-100 У1 ТУ 3689-063-10524112-2004,
где: 100 — условный проход, мм;
А — литой корпус из алюминиевого сплава;
М — модификация;
У1 — климатическое исполнение.

Наименование параметровУНС–75УНС–100УНС–150УНСА–75УНСА–100УНСА–150
Условный проход DN7510015075100150
Габаритные размеры, мм, не более
длина, L422430442355370370
ширина, B285350
высота H270320420
Рабочее давление, МПа, не более0,4
Масса, кг, не более9,29,511,58,68,99,5
