Устройство нижнего слива унс 100 – Устройство нижнего слива УНС, УНСА

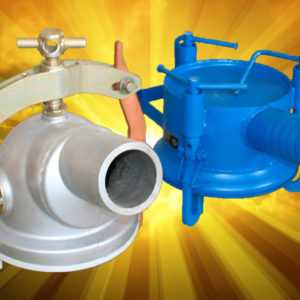

Устройство нижнего слива СНУ-5М,УНС-75, УНС-100, УНС-150

Назначение

Устройство нижнего слива СНУ-5М предназначено для слива нефтепродуктов из цистерн (ж/д) в нефтехранилища и мобильные емкости.

Составные части данного сливного приспособления:
  • корпус,
  • патрубок,
  • крышка,
  • пружина,
  • уплотнение,
  • захват.

Это сварная конструкция с тремя подпружиненными захватами, благодаря которым осуществляется поджим к сливному узлу цистерны. Герметичное уплотнение предотвращает утечку нефтепродуктов. Непосредственно к патрубку подсоединяется гибкий рукав (штатные средства перелива горючего). В нерабочем состоянии УНС закрывается крышкой.

Изготавливают устройство нижнего слива СНУ-5М из стали в соответствие с ГОСТом.



Общий вид устройства нижнего слива УНС-75, УНС-100, УНС-150



Технические характеристики СНУ-5М



Общий вид устройства нижнего слива УНСА-75, УНСА-100, УНСА-150







Обозначения на рисунке:

  1. патрубок,
  2. корпус,
  3. крышка,
  4. захват,
  5. уплотнение,
  6. пружина

Корпус УНС-75, УНС-100, УНС-150 имеет сварную конструкцию. На боковой стороне корпуса установлены 3 подпружиненных крючкообразных захвата, которыми устройство поджимается к сливному узлу цистерны. Уплотнение герметизирует стык, позволяя избежать пролива нефтепродуктов. Патрубок служит для подсоединения гибкого рукава, а крышка закрывает устройство УНСв нерабочем положении.

Зажим полуавтоматический СНУ-5М предназначен для слива нефтепродуктов с железнодорожных цистерн. СНУ-5М устанавливается на нижний сливной прибор ж.д. цистерн.



Технические характеристики:

  1. Диаметр выдающего патрубка, мм - 100
  2. Тип соединения - ТК-100
  3. Сливной краник - КР-2
  4. Кол-во захватов, шт - 3
  5. Габаритные размеры: 450х325х365
  6. Масса,кг - 10



УНСА-75, УНСА-100, УНСА-150 состоят из следующих компонентов:



  1. рычаг,
  2. корпус,
  3. уплотнение,
  4. крышка,
  5. патрубок,
  6. коромысло,
  7. винт (см. расшифровку на рисунке).

Корпус УНСА изготовляется из алюминиевого сплава. С противоположных сторон корпуса установленыдва подпружиненных крючкообразныхрычага, соединенных с коромыслом. Рычаги поджимают устройство нижнего слива к сливному прибору вагонов-цистерн при помощи винта. Уплотнение герметизирует место соединения УНСА со сливным прибором. Патрубок служит для подсоединения гибкого рукава, а крышка закрывает УНСА в нерабочем положении.

Общий вид устройства нижнего слива УНСА:

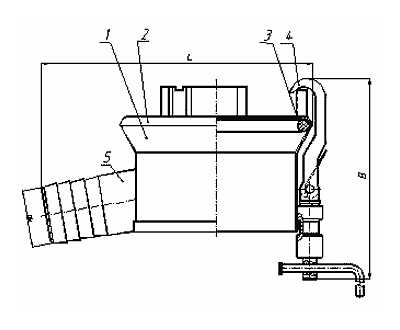

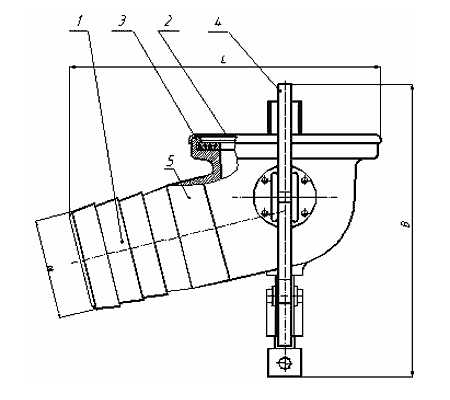

1 — корпус2 — крышка3 — уплотнение4 — скоба5 — патрубок.

Пример обозначения при заказе:
УНСА-100 УХЛ1 ТУ 3689-063-10524112-2004,
где 100 – условный проход
А– литой корпус из алюминиевого сплава
УХЛ1 – климатическое исполнение.

vinso-azs.ru

Устройство УНС(А)-75, УНС(А)-100, УНС(А)-150

 Устройство нижнего слива УНС, УНСА предназначено для слива нефтепродуктов из вагона-цистерны в подземные резервуары. Подсоединение к сливной магистрали - фланцевое. Корпус устройства нижнего слива может быть стальным (УНС) или алюминиевым (УНСА) в зависимости от требования Заказчика. По устойчивости к воздействию климатических факторов внешней среды устройство изготавливается в исполнениях У (умеренный климат) и УХЛ (холодный климат, с нижним пределом температуры эксплуатации -60 градусов Цельсия) категории размещения 1 по ГОСТ 15150-69.

  Технические характеристики устройства нижнего слива УНС, УНСА

Наименование

УНС–75

УНС–100

УНС–150

УНСА–75

УНСА–100

УНСА–150

Условный проход DN

75

100

150

75

100

150

Габаритные размеры, мм, не более

длина, L

475

475

475

344

344

360

ширина, B

274

344

высота, H

350

375

423

Рабочее давление, МПа, не более

0,4

Масса, кг, не более

10,5

12,2

18,1

11,8

12,3

14,1



ЦЕНА

Устройство УНС-75 - 5 100 Р
Устройство УНС-100 - 5 800 Р

Устройство УНС-150 - 6 000 Р

Устройство УНСА-75 - 5 800 Р
Устройство УНСА-100 -  6 716 Р



 Наши менеджеры подскажут о важных свойствах товара, наличии на складе хранения, вероятных сроках и способах поставки груза.  Подберут товар и осуществят расчет стоимости. Для дополнительной информации обращайтесь в офис нашей компании по электронному адресу:

[email protected] либо по телефону 8-906-252-54-38.

   Доставка осуществляется на территории всей страны транспортными компаниями ТК "КИТ" Сервис, ТК "Деловые линии" и другими. Оплата транспортных расходов производится заказчиком на месте транспортной компании либо включается в стоимость оборудования.





vdanspb.ru

УНС-75, УНС-100, УНСА-100 и др

ТУ 3689-063-10524112-2004

Пример обозначения при заказе: УНС-75 УХЛ1 ТУ 3689-063-10524112-2004, где
75 - диаметр условного прохода в мм, УХЛ1 - климатическое исполнение.

Климатическое исполнение У и УХЛ категории размещения 1 по ГОСТ 15150-69.


Устройства нижнего слива УНС-75, УНС-100, УНСА-100 и др предназначены для слива нефти и нефтепродуктов из вагона-цистерны в подземные резервуары и в мобильные емкости. Присоединение к сливной магистрали осуществляется посредством фланцев. Модификации УНС и УНСА отличаются материалом  и способом изготовления корпуса: УНС имеет сварную стальную конструкцию, УНСА - литую из сплава алюминия.

По желанию клиента возможна поставка уплотнительной прокладки.

Технические характеристики устройств нижнего слива УНС, УНСА

Наименование УНС–75 УНС–100 УНС–150 УНСА–75 УНСА–100 УНСА–150
Условный проход DN 75 100 150 75 100 150
Габаритные размеры, мм, не более длина, L 475 475 475 344 344 360
ширина, B 274 344
высота, H 350 375 423
Рабочее давление, МПа, не более 0,4
Масса, кг, не более 10,5 12,2 18,1 11,8 12,3 14,1
Запросить цену

Прямые льготные договора, заключенные с непосредственными производителями, позволяют предлагать Вам оборудование по цене, значительно ниже рыночной.

www.ukbg.ru

Устройства нижнего слива УНС и УНСА | Устройства слива | Аврора-НЕФТЬ

Главная » Нефтеналивное оборудование » Устройства слива » Устройства нижнего слива УНС и УНСА

ТУ 3689-063-10524112-2004;РРС 00-15643 от 28.03.2005

Назначение: устройства нижнего слива УНС и УНСА предназначены для слива нефтепродуктов из вагона-цистерны в подземные резервуары и в мобильные емкости.

Описание: подсоединение к сливной магистрали — фланцевое.

Корпуса устройств УНС стальные и имеют сварную конструкцию.

Корпуса устройств УНСА отлиты из алюминиевого сплава.

По устойчивости к воздействию климатических факторов внешней среды устройство УНС изготавливается в исполнении У и УХЛ категории размещения 1 по ГОСТ 15150-69.

Устройство нижнего слива УНС имеет всю необходимую документацию и соответствующую сертификацию.

Предлагаем следующие наименования устройства УНС: УНС-75, УНСА-75, УНС-100, УНСА-100, УНС-150, УНСА-150.

Чертеж УНС:


1 — корпус; 2 — крышка; 3 — уплотнение; 4 — скоба; 5 — патрубок.

Технические характеристики УНС:



Наименование УНС–75 УНС–100 УНС–150 УНСА–75 УНСА–100 УНСА–150
Условный проход DN 75 100 150 75 100 150
Габаритные размеры, мм, не более длина, L 475 475 475 344 344 360
ширина, B 274 344
высота, H 350 375 423
Рабочее давление, МПа, не более 0,4
Масса, кг, не более 10,5 12,2 18,1 11,8 12,3 14,1





Скачать информацию о продукции в формате .PDF
Другие товары в разделе

aurora-oil.ru

УНС-100 — ЭНЕРГОАРСЕНАЛ

УНСА-75

Устройства нижнего слива УНСА-75 ( из алюминиевого сплава) предназначены для слива нефтепродуктов из железнодорожных вагон-цистерн в резервуарные конструкции, передвижные и стационарные.

Устройства нижнего слива УНСА-75 ( из алюминиевого сплава) предназначены для слива нефтепродуктов из железнодорожных вагон-цистерн в резервуарные конструкции, передвижные и стационарные.


руб.0.00

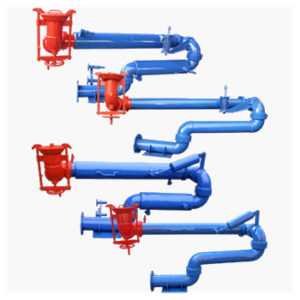

Установка для нижнего слива УСНПп-175

Установка для нижнего слива нефти и нефтепродуктов из железнодорожных вагонов-цистрерн УСН-150, УСН-175 предназначена для нижнего слива нефти и нефтепродуктов из железнодорожных вагонов-цистерн с универсальными сливными приборами, с возможностью использования пара для разогрева нефтепродукта.

Установка для нижнего слива нефти и нефтепродуктов из железнодорожных вагонов-цистрерн УСН-150, УСН-175 предназначена для нижнего слива нефти и нефтепродуктов из железнодорожных вагонов-цистерн с универсальными сливными приборами, с возможностью использования пара для разогрева нефтепродукта.


руб.106,000.00

УСТРОЙСТВА НИЖНЕГО СЛИВА УНСА-М-80

Устройства нижнего слива предназначены для слива нефтепродуктов из железнодорожных вагон-цистерн в резервуарные конструкции, передвижные и стационарные. Корпус устройства нижнего слива может быть стальным или алюминиевым в зависимости от требований заказчика.

Существуют следующие модификации:

УНС — устройство нижнего слива со стальным сварным корпусом,

УНСА — устройство нижнего слива с корпусом, изготовленным литейным способом из алюминиевого сплава.

По типу присоединения сливного патрубка к сливной магистрали устройства нижнего слива изготавливаются в следующих исполнениях:

— стандартное исполнение — с наконечником для рукава;

— исполнение «М» — с фланцем;

— исполнение «К» — с резьбой на патрубке для использования совместно с быстроразъемными соединениями (БРС) типа «Камлок».

Устройства нижнего слива предназначены для слива нефтепродуктов из железнодорожных вагон-цистерн в резервуарные конструкции, передвижные и стационарные. Корпус устройства нижнего слива может быть стальным или алюминиевым в зависимости от требований заказчика.

Существуют следующие модификации:

УНС — устройство нижнего слива со стальным сварным корпусом,

УНСА — устройство нижнего слива с корпусом, изготовленным литейным способом из алюминиевого сплава.

По типу присоединения сливного патрубка к сливной магистрали устройства нижнего слива изготавливаются в следующих исполнениях:

— стандартное исполнение — с наконечником для рукава;

— исполнение «М» — с фланцем;

— исполнение «К» — с резьбой на патрубке для использования совместно с быстроразъемными соединениями (БРС) типа «Камлок».


руб.0.00

УСТРОЙСТВА НИЖНЕГО СЛИВА УНС-М-150

Устройства нижнего слива предназначены для слива нефтепродуктов из железнодорожных вагон-цистерн в резервуарные конструкции, передвижные и стационарные. Корпус устройства нижнего слива может быть стальным или алюминиевым в зависимости от требований заказчика.

Существуют следующие модификации:

УНС — устройство нижнего слива со стальным сварным корпусом,

УНСА — устройство нижнего слива с корпусом, изготовленным литейным способом из алюминиевого сплава.

По типу присоединения сливного патрубка к сливной магистрали устройства нижнего слива изготавливаются в следующих исполнениях:

— стандартное исполнение — с наконечником для рукава;

— исполнение «М» — с фланцем;

— исполнение «К» — с резьбой на патрубке для использования совместно с быстроразъемными соединениями (БРС) типа «Камлок».

Устройства нижнего слива предназначены для слива нефтепродуктов из железнодорожных вагон-цистерн в резервуарные конструкции, передвижные и стационарные. Корпус устройства нижнего слива может быть стальным или алюминиевым в зависимости от требований заказчика.

Существуют следующие модификации:

УНС — устройство нижнего слива со стальным сварным корпусом,

УНСА — устройство нижнего слива с корпусом, изготовленным литейным способом из алюминиевого сплава.

По типу присоединения сливного патрубка к сливной магистрали устройства нижнего слива изготавливаются в следующих исполнениях:

— стандартное исполнение — с наконечником для рукава;

— исполнение «М» — с фланцем;

— исполнение «К» — с резьбой на патрубке для использования совместно с быстроразъемными соединениями (БРС) типа «Камлок».


руб.0.00

УСТРОЙСТВА НИЖНЕГО СЛИВА УНС-М-100

Устройства нижнего слива предназначены для слива нефтепродуктов из железнодорожных вагон-цистерн в резервуарные конструкции, передвижные и стационарные. Корпус устройства нижнего слива может быть стальным или алюминиевым в зависимости от требований заказчика.

Существуют следующие модификации:

УНС — устройство нижнего слива со стальным сварным корпусом,

УНСА — устройство нижнего слива с корпусом, изготовленным литейным способом из алюминиевого сплава.

По типу присоединения сливного патрубка к сливной магистрали устройства нижнего слива изготавливаются в следующих исполнениях:

— стандартное исполнение — с наконечником для рукава;

— исполнение «М» — с фланцем;

— исполнение «К» — с резьбой на патрубке для использования совместно с быстроразъемными соединениями (БРС) типа «Камлок».

Устройства нижнего слива предназначены для слива нефтепродуктов из железнодорожных вагон-цистерн в резервуарные конструкции, передвижные и стационарные. Корпус устройства нижнего слива может быть стальным или алюминиевым в зависимости от требований заказчика.

Существуют следующие модификации:

УНС — устройство нижнего слива со стальным сварным корпусом,

УНСА — устройство нижнего слива с корпусом, изготовленным литейным способом из алюминиевого сплава.

По типу присоединения сливного патрубка к сливной магистрали устройства нижнего слива изготавливаются в следующих исполнениях:

— стандартное исполнение — с наконечником для рукава;

— исполнение «М» — с фланцем;

— исполнение «К» — с резьбой на патрубке для использования совместно с быстроразъемными соединениями (БРС) типа «Камлок».


руб.0.00

energoarsenal.ru

Устройство нижнего слива УНС

Устройство и принцип работы

Устройство нижнего слива УНС-75, УНС-100, УНС-150

Устройство нижнего слива состоит из корпуса  1, крышки  2, уплотнения 3, скобы 4 патрубка 5, трех захватов (рис. 1).

Корпус 1 имеет сварную  конструкцию. На боковой стороне корпуса установлены три подпружиненных крючкообразных захвата, которыми устройство поджимается к сливному узлу железнодорожных цистерн.

Уплотнение 3 герметизирует стык, позволяя избежать пролива нефтепродукта. К патрубку 5 подсоединяется гибкий рукав.

В нерабочем положении устройство закрывается крышкой 2.

Для слива нефтепродуктов из железнодорожных цистерн необходимо:

   - снять с устройства крышку 2;

   - подвести устройство под сливной прибор цистерны;

   - завести один захват за буртик сливного прибора;

   - подать устройство вверх до защелкивания захватов;

   - затянуть стягивающие винты захватов;

   - открыть сливной клапан цистерны, произвести слив.

По окончании слива устройство снять, закрыть крышкой.

Устройство нижнего слива УНСА-75, УНСА-100, УНСА-150

Устройство нижнего слива состоит из корпуса 1, крышки  2, уплотнения 3, патрубка 5, коромысла, двух захватов, винта (рис. 2).

Корпус 1 выполнен из алюминиевого сплава. С противоположных сторон корпуса установлены два подпружиненных крючкообразных захвата, соединенных с коромыслом. Захваты служат для поджима устройства к сливному прибору железнодорожных цистерн с помощью нажимного винта. При этом уплотнение 3 герметизирует соединение устройства со сливным прибором. К патрубку 5 подсоединяется гибкий рукав. В нерабочем положении устройство закрывается крышкой 2.

Для слива нефтепродуктов из железнодорожных цистерн необходимо:

   - снять с устройства крышку 2;

   - подвести устройство под сливной прибор цистерны;

   - подать устройство вверх до защелкивания рычагов;

   - закрепить устройство на сливном приборе вращением винта;

   - открыть сливной клапан цистерны, произвести слив.

По окончании слива устройство снять, предварительно отвернув винт и нажав руками на нижние концы рычагов. После снятия устройство закрыть крышкой.

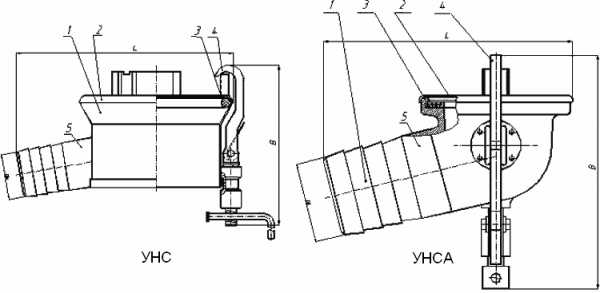

Общий вид устройства нижнего слива УНС:

1 — корпус; 2 — крышка; 3 — уплотнение; 4 — скоба; 5 — патрубок.

Общий вид устройства нижнего слива УНСА:

1 — корпус; 2 — крышка; 3 — уплотнение; 4 — скоба; 5 — патрубок.

Технические характеристики

Наименование параметровУНС–75УНС–100УНС–150УНСА–75УНСА–100УНСА–150
Условный проход DN 75 100 150 75 100 150
Габаритные размеры, мм, не более
   длина, L 422 430 442 355 370 370
   ширина, B 285 350
   высота H 270 320 420
Рабочее давление, МПа, не более 0,4
Масса, кг, не более 9,2 9,5 11,5 8,6 8,9 9,5

zc-servis.ru

Устройство нижнего слива УНС - Резервуары, емкости, резервуарное оборудование Neft-rus.ru

Назначение

Устройство нижнего слива УНС  предназначено для слива нефтепродуктов из вагона-цистерны в подземные резервуары или в мобильные емкости.

По устойчивости к воздействию климатических факторов внешней среды устройство изготавливается в исполнениях У (умеренный климат) и УХЛ (холодный климат с нижним пределом температуры эксплуатации до −60°C), категория размещения 1 по ГОСТ 15150–69.





Устройство и принцип работы

Устройство нижнего слива УНС-75, УНС-100, УНС-150

Устройство нижнего слива состоит из корпуса  1, крышки  2, уплотнения 3, скобы 4 патрубка 5, трех захватов (рис. 1).

Корпус 1 имеет сварную  конструкцию. На боковой стороне корпуса установлены три подпружиненных крючкообразных захвата, которыми устройство поджимается к сливному узлу железнодорожных цистерн.

Уплотнение 3 герметизирует стык, позволяя избежать пролива нефтепродукта. К патрубку 5 подсоединяется гибкий рукав.

В нерабочем положении устройство закрывается крышкой 2.

Для слива нефтепродуктов из железнодорожных цистерн необходимо:

   - снять с устройства крышку 2;

   - подвести устройство под сливной прибор цистерны;

   - завести один захват за буртик сливного прибора;

   - подать устройство вверх до защелкивания захватов;

   - затянуть стягивающие винты захватов;

   - открыть сливной клапан цистерны, произвести слив.

По окончании слива устройство снять, закрыть крышкой.

Устройство нижнего слива УНСА-75, УНСА-100, УНСА-150

Устройство нижнего слива состоит из корпуса 1, крышки  2, уплотнения 3, патрубка 5, коромысла, двух захватов, винта (рис. 2).

Корпус 1 выполнен из алюминиевого сплава. С противоположных сторон корпуса установлены два подпружиненных крючкообразных захвата, соединенных с коромыслом. Захваты служат для поджима устройства к сливному прибору железнодорожных цистерн с помощью нажимного винта. При этом уплотнение 3 герметизирует соединение устройства со сливным прибором. К патрубку 5 подсоединяется гибкий рукав. В нерабочем положении устройство закрывается крышкой 2.

Для слива нефтепродуктов из железнодорожных цистерн необходимо:

   - снять с устройства крышку 2;

   - подвести устройство под сливной прибор цистерны;

   - подать устройство вверх до защелкивания рычагов;

   - закрепить устройство на сливном приборе вращением винта;

   - открыть сливной клапан цистерны, произвести слив.

По окончании слива устройство снять, предварительно отвернув винт и нажав руками на нижние концы рычагов. После снятия устройство закрыть крышкой.

Общий вид устройства нижнего слива УНС:

1 — корпус; 2 — крышка; 3 — уплотнение; 4 — скоба; 5 — патрубок.

Общий вид устройства нижнего слива УНСА:

1 — корпус; 2 — крышка; 3 — уплотнение; 4 — скоба; 5 — патрубок.

Технические характеристики

Наименование параметров УНС–75 УНС–100 УНС–150 УНСА–75 УНСА–100 УНСА–150
Условный проход DN 75 100 150 75 100 150
Габаритные размеры, мм, не более
   длина, L 422 430 442 355 370 370
   ширина, B 285 350
   высота H 270 320 420
Рабочее давление, МПа, не более 0,4
Масса, кг, не более 9,2 9,5 11,5 8,6 8,9 9,5

Огнепреградители< Предыдущая   Следующая >Мостик переходной универсальный МПУ-0.7

xn----itbxofdje7e.xn--p1ai

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
