Устройство мтз – ОБЩЕЕ УСТРОЙСТВО ДВИГАТЕЛЯ МТЗ-80 И МТЗ-82 — МТЗ — 80 и МТЗ — 82 — Тракторы и устройства — Каталог статей

На данной технике электрооборудование постоянного тока имеет номинальное напряжение — 12В.

Включенные параллельно друг другу аккумуляторная батарея и генератор являются источником электрической энергии. Последняя же является источником питания всех систем, а также приборов электрооборудования тогда, когда дизель не работает.

Основные модификации

Модификации МТЗ-80 могут различаться по внешнему виду (произведен тюнинг предыдущих тракторов) и особенностям функционирования:

• типу используемой резины;
• способу пуска двигателя.

Так, модель МТЗ-80Р оснащают дополнительно бортовой передачей (задний мост), а МТЗ-80Н выпускают с понижением центра тяжести за счет установки колес с меньшим диаметром. А вот трактор мтз-82 отличается от предыдущей моделью лишь полным приводом и малыми размерами кабины.

Могут устанавливаться и различные типы двигателей — дизельный Д-240 (стандарт) или с запуском от пускового карбюраторного двигателя Д-240Л (MT3-80JI).

На видео можно посмотреть трактор мтз-80 его кабину и основные узлы:

allspectech.com

устройство трактора мтз

Тракторы МТЗ – 82 Минского тракторного завода начали выпускаться в середине семидесятых годов прошлого века. Сам завод основан в сороковых годах, после войны, когда для восстановления сельского хозяйства резко возросла потребность в тракторах и машинах. Тогда на заводе начали производство трактора «Кировец», а затем уже выпуск тракторов своей, заводской конструкции: МТЗ – 1 и МТЗ – 2, которые сразу начали называть «Беларусь».
Постепенно модернизируя конструкцию трансмиссии и двигателя выпускаемого в то время трактора МТЗ — 50, одновременно создавались новые сельскохозяйственные орудия, которые могли бы агрегатироваться с трактором. К моменту выхода с конвейера тракторов МТЗ – 82, имеющих уже гидронавесную систему, количество агрегатов и различных с/х орудий превысило две сотни. Выпускались одновременно модели МТЗ – 80 и МТЗ -82, отличие которых заключалось только наличием у трактора МТЗ – 82 переднего ведущего моста. Мощность двигателя МТЗ – 82 возросла до 80 л. с., увеличилось число передач до 18 – вперед, и 4 – назад, снизив минимальную скорость движения до 1,3 км/час. Грузоподъемность сцепного устройства увеличилась до 2-х тонн, установлен электростартер и ведущий передний мост. В своем классе 1, 4 трактор стал лидером и победителем многих конкурсов и выставок, в том числе международных.
Надежность и отработанность до мелочей конструкция трактора МТЗ — 82 могла гарантировать успешную работу механизмов до состояния естественного износа деталей. За все время выпуска тракторов, унифицированных между собой до 80%, накопилось столько запасных частей, которые могут подойти практически на любую модель тракторов МТЗ, что недостатка в них не ощущается до настоящего времени.

Устройство трактора МТЗ – 82

На раме трактора установлен только двигатель, а остальные механизмы трансмиссии крепятся своими корпусами друг к другу до самого заднего моста. Такое устройство снизило общий вес трактора до 4 тонн, хотя при этом стыки корпусов конструкции воспринимаю все нагрузки на излом.
На раме установлен двигатель и передний мост. К корпусу сцепления двигателя крепится торцом коробка передач, которая, в свою очередь, крепится к картеру заднего моста. Такое устройство МТЗ — 82 имеет логическую схему, но для ремонта любого из агрегатов трансмиссии или простой замены подшипника или манжеты приходится «раскатывать» весь трактор по соединительным секциям.

Устройство двигателя МТЗ

На трактор установлен 4-х цилиндровый дизельный двигатель Д-240 мощностью 80 л. с. с электростартером.
Двигатель состоит из кривошипно – шатунного механизма (коленчатый вал, поршневая группа, пальцы, шатуны, вкладыши), механизма распределения топлива (клапанный механизм, клапаны, распределительный вал, коромысла, насос высокого давления, форсунки), и систем охлаждения и смазки. Также к двигателю можно отнеси систему питания (топливный бак и трубопроводы) и систему охлаждения.
При стуках в двигателе нужно приблизительно определить место этих стуков, которые могут производиться как в коренных подшипниках, в поршневых пальцах, так и в работе клапанного механизма. Для этого производится частичная разборка двигателя, не снимая его с рамы.

Устройство сцепления

Сцепление предназначается для разъединения трансмиссии от двигателя в период плавного трогания трактора с места и переключения передач во время движения.
Сцепление трактора однодисковое, включенное постоянно.
На шлицах силового вала закреплен ведомый фрикционный диск, прижатый нажимным диском к торцу маховика двигателя. Вращаясь вместе с маховиком, ведомый диск передает крутящий момент силовому валу. Когда нажимается педаль сцепления, по силовому валу перемещается выжимной подшипник и нажимает одновременно на три рычага корпуса опорного диска. Рычаги, преодолевая усилие пружин, отводят нажимной диск от соприкосновения с ведомым диском. Ведомый диск теряет контакт с маховиком двигателя, и передача крутящего момента прекращается. Инерционное вращение силового вала и трансмиссии в этом момент стопорится специальным тормозом (тормозком).
При ремонте особое внимание нужно уделять состоянию износа фрикционных накладок на всех рабочих поверхностях, предотвращать их замасленность и точно следовать советам Руководства по ремонту во время регулировки зазоров в элементах механизма сцепления.

Устройство коробки передач трактора МТЗ

Коробка передач является одним из сложных и нагруженных агрегатов трактора. Коробка передач предназначена для смены скорости передвижения транспорта, а так же для включения передачи для движения задним ходом.
Первичный и вторичный вал находятся на одной оси, причем первичный вал одним концом смонтирован в подшипнике, находящемся в торце вторичного вала. Промежуточный вал и вал первой передачи и заднего хода расположены параллельно вторичному валу.
При стуках в коробке, самопроизвольном выключении передач или течи масла, коробку нужно снять, предварительно убрав кабину и рассоединив коробку со стороны заднего моста и со стороны сцепления.

Устройство заднего моста трактора МТЗ

Задний мост предназначен для передачи крутящего момента от коробки передач на колеса.
В корпусе заднего моста находится главная передача с дифференциалом, шестерни конечных передач и полуоси. Главная передача состоит из двух конических шестерен, причем ведомая шестерня соединена с корпусом дифференциала. Дифференциал служит для передачи момента вращения на каждую полуось отдельно, в зависимости от частоты вращения колеса. Для блокировки дифференциала существует механизм включения, находящийся в кабине.
При необходимости разборки и ремонта механизмов заднего моста, трактор разъединяют по линии КПП – картер заднего моста. Под КПП и картер устанавливают специальные стойки для их фиксации на ремонтной площадке.

На самом деле узлы трактора МТЗ это сложные и продуманные механизмы, со своими тонкостями и нюансами, как при сборке их, так и при настройке. Если у вас нет достаточного опыта и знаний в ремонте тракторов МТЗ, то тогда есть необходимость, доверить ремонт и техническое обслуживание вашего трактора, профессионалам. При нахождении в Москве или Московской области, ремонт вашего трактора, возможно произвести в компании «Трактор Сервис», данная организация, довольно долгое время занимается профессиональным ремонтом тракторной техники практически любых марок и производителей. Доверив ремонт своей техники, в компанию «Трактор Сервис», вы можете быть уверены в качестве и надежности произведенных работ.

Смотреть видео — устройство трактора МТЗ

Поделиться ссылкой:

Похожее

traktorservice.ru

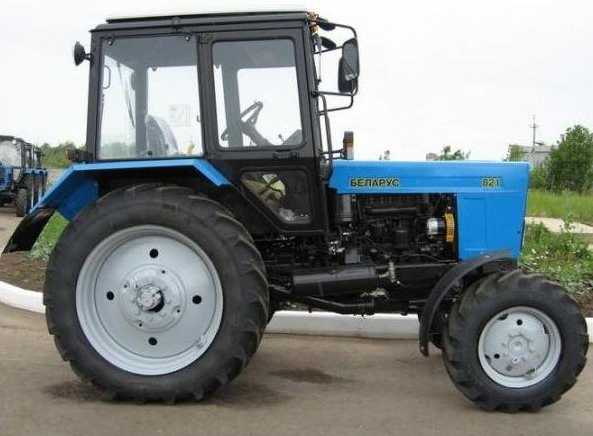

Трактора МТЗ-82 — устройство, видео, навесное оборудование

Трактор Беларус МТЗ-82 заслуженно входит в число наиболее известных представителей модельного ряда Минского тракторного завода. Этот сельскохозяйственный агрегат успешно сочетает в себе высочайшую надежность, отличное качество сборки и комплектующих, универсализм, а также простоту в применении и обслуживании. В наши дни трактор МТЗ-82 активно задействован во многих отраслях, основные из которых – сельское хозяйство и работа коммунальных предприятий.

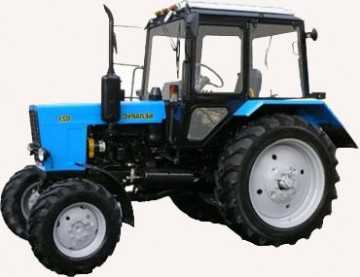

Устройство трактора МТЗ-82

Модель МТЗ-92 входит в число универсальных сельскохозяйственных машин. Основная задача трактора – это регулярная работа с полунавесным, навесным и прицепным оборудованием. С этой целью производитель предусмотрел в конструкции агрегата 2 пары гидравлических выводов, механический навесной механизм, а также поперечное прицепное устройство. Нередко тракторы МТЗ-82 эксплуатируются вместе с бульдозерами, экскаваторами, погрузчиками.

По сравнению со многими современными агрегатами, трактор МТЗ-82  более простой конструкцией, что в значительной мере упрощает его самостоятельный ремонт. Найти запчасти для замены вышедших из строя элементов также не составит труда – современный рынок буквально переполнен всевозможными деталями от розничных и оптовых поставщиков.

Двигатель трактора

С начала своего выпуска первые модели тракторов МТЗ-82 комплектовались 4-тактными 2-цилиндровыми моторами марки СК-12, работающими в паре с воздушной системой охлаждения. Мощность этих двигателей была достаточно низкой, и не превышала 12 л. с.

Современные тракторы МТЗ-82 оборудованы более мощными моторами, объемом 4,75 л. марки Д-240 или Д-243 с непосредственным впрыском горючего. Конструкция таких двигателей состоит из блока цилиндров, головки, газораспределительного механизма, узлов и агрегатов смазочной системы, кривошипно-шатунного механизма, полураздельной камеры сгорания а также узлов пуска, питания, электрического оборудования и охлаждения. Цилиндры в этих моторах расположены в вертикальном положении и не оборудованы турбонаддувом. В некоторых модификациях тракторов двигатели дополняются предпусковым механизмом марки ПЖБ-200Б.

Коробка передач модели

В комплектацию трактора МТЗ-82 может входить КПП трех видов: коробка, оборудованная движущимися зубчатыми колесами, коробка с постоянно зацепленными синхронизированными шестернями, а также механизм с постоянно зацепленными нагруженными шестернями.

Каждая из перечисленных коробок отличается наличием конкретного количества скоростей и определенными конструктивными особенностями. Наиболее популярной среди фермеров считается КПП с подвижными зубчатыми колесами. В ее конструкцию входит ходоуменьшитель, гарантирующий способность трактора передвигаться на замедленных передачах, выполняя, при этом, ряд важных сельскохозяйственных работ.

Сцепление агрегата

В конструкцию современных тракторов МТЗ-82 входит постоянно-замкнутый сухой однодисковый механизм сцепления. Этот узел отличается своей надежностью, простой конструкции и наличием свободного доступа к основным движущимся деталям. Это позволяет выполнить самостоятельный ремонт механизма без необходимости его разборки.

Ходовая часть трактора МТЗ-82

Ходовая часть модели  МТЗ-82 изготовлена в виде тележки, в состав которой входит задний мост, передний мост, а также каркас. Все сборочные единицы ходовой части прикреплены к каркасу. Передняя часть последнего оборудована цилиндрическими пружинами.

Полурамы трактора МТЗ-82 состоят из стального бруса и двух лонжеронов, для изготовления которых используется листовой прокат. Корпус механизма сцепления, задняя часть балок и полурамы крепятся между собой при помощи кронштейнов. Брус в передней части ходовой агрегата крепится к продольным балкам посредством болтов.

Электрооборудование модели

В число электрических приборов, предусмотренных в конструкции трактора МТЗ-82, входит аккумулятор, генератор, регулировочное реле, а также оборудование для запуска двигателя, представленное в виде электрического стартера и его реле.

Предусмотренный в конструкции трактора аккумулятор служит для питания штатных осветительных приборов. Чтобы снабжать электроэнергией дополнительно установленные фары используется генератор, обладающий довольно большим запасом мощности.

Органы управления

Управление трактором МТЗ-82 осуществляется при помощи рулевого колеса, рычагов переключения и педалей.

Для регулировки работы основных узлов агрегата в кабине водителя предусмотрены следующие переключатели:

• рычаг регулировки положения дроссельной заслонки;
• рычаг настройки количества подаваемого в бак горючего;
• рычаг управления гидравлическим насосом и распределителем;
• кнопка включения–выключения стартерного механизма;
• включатели осветительных приборов;
• краник пускового мотора.

Все имеющиеся в кабине органы управления трактором расположены в непосредственной близости к рукам водителя, что делает практическую эксплуатацию агрегата более удобной.

Кабина трактора МТЗ-82

Кабина агрегата изготовлена из цельного стального листа, приваренного к прочному металлическому каркасу. В ней расположено торсионное водительское сиденье, система обогрева и вентиляции воздуха, органы управления и переключения, а также термос и аптечка. Внутренние стенки кабины обиты качественным звукоизолирующим материалом, поглощающим шумы с улицы.

Технические характеристики трактора МТЗ-82

Широкого распространения агрегату Беларус МТЗ-82 удалось достичь благодаря хорошим техническим характеристикам.

Они включают:

• номинальная мощность – 81 л. с.;
• рабочий объем цилиндра – 4,75 л;
• количество скоростей – 18 передних/4 задние;
• колесная формула трактора – 4 x 4;
• максимальная рабочая скорость передвижения– 15,6 км/ч;
• максимальная транспортная скорость передвижения – 34,3 км/ч;
• минимальный радиус поворота – 4,5 м;
• ширина колеи по передним колесам – регулируемая в диапазонах 143/199 см;
• ширина колеи по задним колесам – регулируемая 140/210 см;
• максимальная грузоподъемность – 3,2 т;
• эксплуатационный вес трактора – 4 т.

Габариты трактора МТЗ-82 достаточно скромные. Длина агрегата составляет 3,93 м, ширина – 1,97 и высота – 2,8 м. Небольшие габаритные размеры сельскохозяйственной машины делают ее максимально маневренной и позволяют успешно выполнять свои задачи в условиях с ограниченным пространством.

Расход топлива на тракторе МТЗ-82

Расход горючего трактором МТЗ-82 при работе под средними нагрузками составляет 230 г/кВт/ч, что в пересчете на литры составляет 6–8 л/ч. эксплуатации. При увеличении нагрузок вплоть до максимальных количество потребляемого топлива возрастает не более чем до 250 г/кВт/ч.

По показателям количества расходуемого горючего модель МТЗ-82, входит в тройку наиболее экономичных сельскохозяйственных машин. Первое место в этом рейтинге занимает известный трактор Т-40.

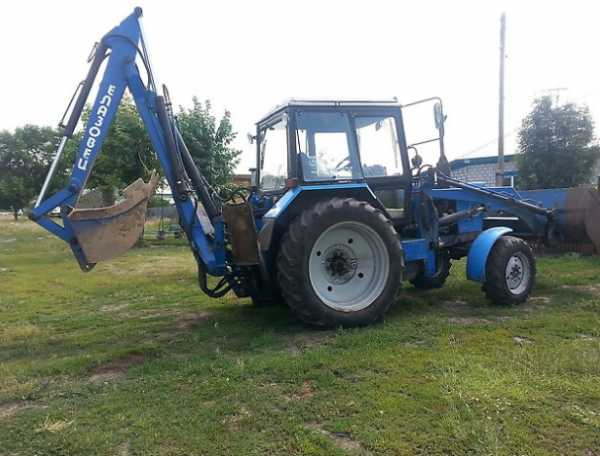

Навесное оборудование для трактора МЗ-82

Благодаря правильно продуманной и сбалансированной конструкции, выносливости и хорошим техническим характеристикам трактор МТЗ-82 получил практически неограниченные возможности по использованию любых навесных орудий.

Чаще всего для работы с агрегатом используются следующие приспособления:

• погрузчики ПКУ-0,8 с ковшами, шириной 60 и 80 м;
• ковш, шириной 60 и 80 см;
• вилы типа ПКУ-0,8 для заготовки рулонов и леса, шириной 60 и 80 см;
• передний прямой и задний отвал типа ОБН-1 и ОБН-2П;
• грабли типа ГВВ-6;
• ковши, шириной 60 см и 1 м;
• штабелер типа  ПФ-1;
• лопата, шириной от 60 см до 1 м;
• щетка, диаметром 50 и шириной каркаса 1 м;
• универсальный двухкорпусный плуг;
• роторная косилка;
• борона;
• универсальный опрыскиватель;
• фреза для обработки почвы;
• универсальная сеялка.

При необходимости трактор МТЗ-82 можно оборудовать самодельными навесным оборудованием. Для этого подойдут самодельные плуги, сеялки, бороны, окучники и прицепы, весом до 1,5 т.

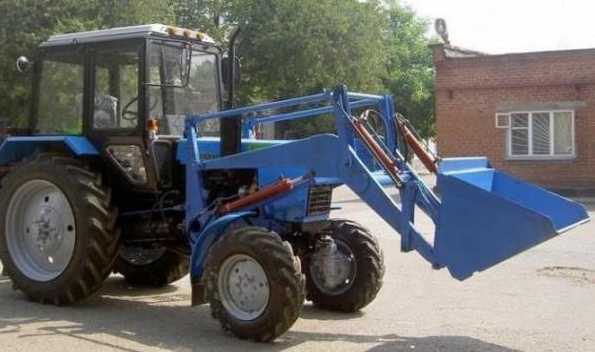

Кун для трактора МТЗ-82

В число наиболее распространенных и простых по своей конструкции навесных орудий специального назначения входит кун. По своей сути, это приспособление представляет собой фронтальный погрузчик, основная задача которого заключается в погрузке грузовых автомобилей, перемещении и складировании тюков с сеном, а также расчистке мусора.

В большинстве случаев для оборудования трактора МТЗ-82 используется кун типа ПКУ-0,8.

В этом случае трактор показывает такие эксплуатационные параметры:

• максимальная грузоподъемность – 800 кг;
• максимальная высота подъема – 3,5 м;
• максимальный вес навесного погрузчика – 700 кг;
• максимальная скорость передвижения вместе с грузом –20 км/ч.

Неплохие характеристики трактора с используемым для него куном позволяют интенсивно использовать агрегат для расчистки больших снежных сугробов с последующей погрузкой снега на грузовые транспортные средства. Нередко трактор в паре с куном применяется для ликвидации небольших непригодных для проживания зданий, а также расчистки и погрузки строительного мусора с целью его дальнейшей перевозки.

Как завести трактор МТЗ-82 – пособие для начинающих

Отличительной особенностью трактора МТЗ-82 является простота его запуска. Эта процедура не требует наличия особых навыков.

Как свидетельствует руководство по эксплуатации, запуск агрегата выглядит следующим образом:

1. Сначала нужно проверить количество и состояние масла в картере и трансмиссии, а также уровень горючего в баке и количество хладагента в радиаторе агрегата;
2. После этого нужно перевести рычаг стояночного тормоза трактора в положение «Включено»;
3. Далее потребуется установить рычаг КПП агрегата в нейтральное положение. При этом рычаг управления редуктором должен быть переведен в крайнее переднее или крайнее заднее положение;
4. После этого рычаг управления ВОМ трактора следует перевести в положение «Включено»;
5. Далее необходимо включить переключатель массы;
6. Затем потребуется установить рычаг подачи горючего в среднее положение;
7. После этого необходимо выжать педаль сцепления, повернуть ключ пускового механизма и подержать его в таком положении до запуска двигателя. При этом держать ключ необходимо не более 15 сек;
8. Во время этого на приборной панели загорится контрольная лампа, и, после запуска мотора, погаснет;
9. В случае, если двигатель трактора не завелся, то повторить процедуру запуска агрегата можно не ранее, чем за 40 сек.

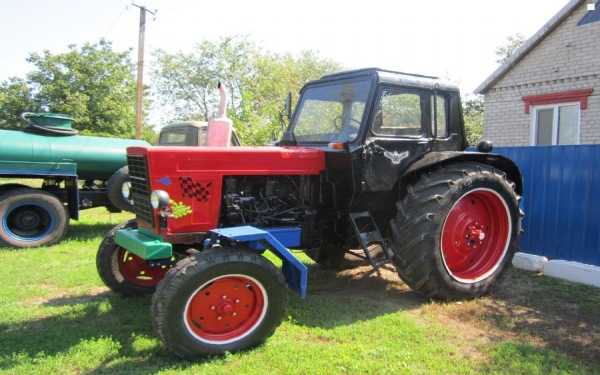

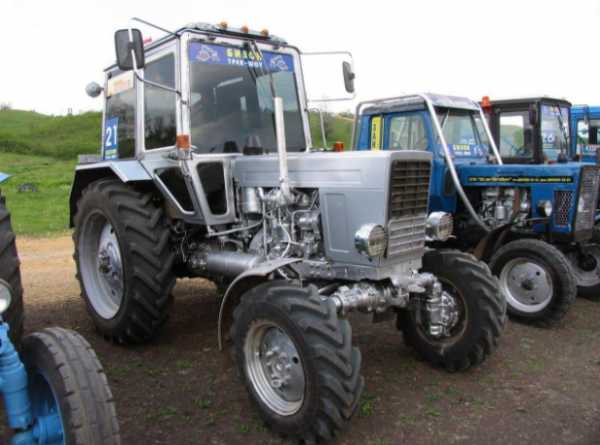

Самостоятельный тюнинг трактора МТЗ-82

Простота конструкции трактора МТЗ-82 позволяет воплотить в жизнь практически любые идеи по его модернизации. Как внешний, так и внутренний тюнинг агрегата довольно просто выполнить своими руками.

Доработка подкапотного пространства чаще всего направлена на повышение мощности двигателя сельскохозяйственной машины. Здесь все зависит от бюджета и навыков фермера. С более дорогостоящих методов модернизации трактора можно выделить монтаж турбонаддува, который повысит мощность ДВС на 15–20 %. Более бюджетный способ тюнинга подразумевает замену штатного воздушного фильтра специальным фильтром нулевого сопротивления – это увеличивает номинальную мощность мотора на 5–7 %. Единственным недостатком и первого, и второго способа является необходимость чаще производить техническое обслуживание агрегата, так как и фильтр-нулевик, и турбонаддув немного ускорят износ штатного мотора трактора.

Из наиболее распространенных методов внешнего тюнинга выделяется полная или частичная покраска кузова красками с оригинальными оттенками. При желании также можно заменить штатные галогенные лампы агрегата современными светодиодными или ксеноновыми фонарями – это существенно улучшит освещение трактора в темное время суток.

Еще один вариант модернизации трактора – это тюнинг его салона. Вложив небольшую сумму денег, фермер сможет обить салона агрегата более качественными материалами, обладающими утепляющими и звукоизоляционными свойствами. Также есть возможность заменить заводскую оплетку рулевого колеса, установить хромированные накладки на педали и дверную ручку, и установить в салон современную магнитолу.

1potraktoram.ru

Навесное устройство тракторов МТЗ-80, МТЗ-82

Навесное устройство (механизм навески) служит для присоединения к трактору навесных, полунавесных и прицепных сельскохозяйственных машин, регулировки рабочего положения, подъема в транспортное и опускания в рабочее положение навесных и полунавесных машин. К трем точкам механизма навески — двум шарнирам нижних тяг и шарниру верхней тяги — обычно присоединяется автоматическая сцепка (см. рис. 3), которая затем сцепляется с замком на машине. Однако в хозяйствах еще находится много сельскохозяйственных машин, не оборудованных замком автосцепки. Такие машины присоединяются непосредственно к шарнирам тяг механизма навески.

Силовой цилиндр механизма навески соединен с корпусом заднего моста через кронштейн. Кронштейн закреплен к заднему мосту четырьмя специальными каленными болтами и двумя полыми штифтами. При помощи отгибных пластин болты предохраняются от самоотворачивания. Вилка штока цилиндра соединена с поворотным рычагом 14 (рис. 1), установленным на шлицах вала 13, вращающегося во втулках кронштейна 12. На концах вала 13 таким же образом установлены наружные рычаги 11 и 16. При помощи раскосов они соединяются с нижними тягами 4 и 28.

Рис. 1. Навесное устройство: 1 и 26 — задние концы тяг; 2 — проушина; 3 и 9 — стяжки; 4 и 28 — нижние тяги; 5 — нижний винт; 6 — кронштейн стяжки; 7 — ось нижних тяг; 8 — болт; 10 — верхний винт; 11 и 16 — наружные рычаги; 12 — кронштейн; 13 — поворотный вал; 14 — рычаг цилиндра; 15 — кронштейн крепления верхней тяги; 17 — правый раскос; 18 — валик; 19 — ведомая шестерня; 20 — ведущая шестерня; 21 — рукоятка; 22 — стяжка-труба; 23 — винт вилки; 24 — верхняя тяга; 25 — рукоятка; 27 — винт стяжки; 29 — болт силового датчика; 30 — серьга датчика; 31 — палец; 32 — поперечина; 33 — шкворень; 34 — вилка; 35 — палец.

Передача движения от цилиндра к навешенной машине передается так: шток цилиндра — поворотный рычаг — вал — наружные рычаги — раскосы — нижние тяги — машина, которая соединена также и с верхней (центральной) тягой. При подъеме и опускании механизма навески сельскохозяйственная машина совершает движение по траектории, обусловленной перемещением задних концов нижних и верхней тяг. Левый по ходу трактора раскос обычно не регулируется, и размер между его нижним и верхним пальцем должен быть равен 500 мм. Этот раскос состоит из двух винтов —5 и 10 и стяжки 9. Длину правого раскоса регулируют рукояткой 21 валика 18, на котором закреплена ведущая шестерня 20, передающая вращение шестерне 19. Эта шестерня жестко связана со стяжкой-трубой 28, в резьбу которой вворачивают или выворачивают винт вилки 23. Вращение рукояткой 21 валика 18 по часовой стрелке, если смотреть сверху, увеличивают длину раскоса, вращением в противоположную сторону — уменьшают ее.

Верхняя тяга 24 соединяется в серьге 30 датчика силового регулирования. Передние шарниры нижних тяг закреплены на оси 7, проходящей через запрессованные в проушины заднего моста стальные втулки. На этой же оси закреплены кронштейны 6, соединенные при помощи винтов 27 и стяжек 3 с нижними тягами. Они составляют ограничительные цепи и обеспечивают регулировку поперечных перемещений машины в транспортном и рабочем положениях. В кронштейны 6 ввернуты болты 8, которые, упираясь в корпус заднего моста, обеспечивают натяжение цепей в транспортном положении машины и уменьшают ее раскачивание. В кронштейне 12 поворотного вала смонтирован датчик силового регулирования.

Для улучшения приспосабливаемости широкозахватных сельскохозяйственных машин к неровностям поля и возможности перемещения их в вертикально-поперечной плоскости относительно остова трактора раскосы к нижним тягам 4 (см. рис. 1) и 28 следует соединять через пазы в вилках (см. позицию А). При этом вилки раскосов необходимо присоединять к тягам отверстиями вперед, чтобы пальцы, соединяющие задние концы тяг с передними, не мешали движению раскосов по пазам.

При работе с тяжелыми навесными машинами (например, сеялками) может возникнуть необходимость в увеличении грузоподъемности навесного устройства. Это достигается подсоединением раскосов к продольным тягам через дополнительные отверстия, расположенные ближе к задним шарнирам. При этом вилки раскосов необходимо располагать пазами вперед, чтобы они не воздействовали на пальцы, соединяющие концы продольных тяг.

Для присоединения к трактору прицепных машин на нижние тяги 4 и 28 монтируется поперечина 32 с вилкой 34.

Перед установкой поперечины необходимо снять задние концы 1 и 26 нижних тяг, для чего следует расшплинтовать и вынуть палец, соединяющий передние и задние концы тяг с проушиной 2. В пазы передних концов нижних тяг заводятся щеки поперечины, которые закрепляются пальцами и проушинами.

Для исключения поперечных перемещений прицепного устройства необходимо вращением стяжек 3 максимально укоротить длину ограничительных цепей. Регулировочные болты 8 следует полностью ввернуть в кронштейны 6.

Механизм фиксации навесных машин. Увеличившиеся транспортные скорости трактора и масса навесных сельскохозяйственных машин потребовали создание устройств для надежного удержания их в транспортном положении.

Для этой цели служит механизм фиксации навесных машин.

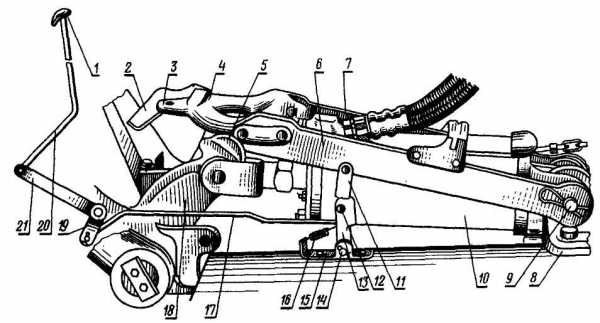

Рис. 2. Механизм фиксации: 1 — рукоятка; 2 — направляющая скобы; 3 — козырек скобы; 4 — скоба; 5 — зуб рычага; 6 и 7 — щеки; 8 — кронштейн цилиндра; 9 — ось цилиндра; цилиндр; 11, 13, 19 и 21 — рычаги; 12 и 14 — оси; 15 — кронштейн; 16 — пружина; 17 и 20 — тяги; 18 — силовой рычаг.

В транспортном положении механизм связывает кронштейн 8 (рис. 2) цилиндра 10 с поворотным рычагом 18 навесного устройства. Он исключает возможность самопроизвольного постепенного опускания машины вследствие перетекания масла по зазорам в гидроузлах (в цилиндре, распределителе, регуляторе, гидроувеличителе), а также ее падения из-за разрыва трубопроводов или рукавов высокого давления либо случайного перевода рукоятки распределителя или регулятора в положение «принудительное опускание».

Механизм фиксации представляет собой скобу 4, соединенную при помощи двух щек — 6 и 7 с осью 9 крепления гидроцилиндра 10 к кронштейну 8. Силовой рычаг 18 имеет зуб 5, в контакт с которым входит скоба при зафиксированном положении механизма. Таким образом связывается рычаг 18 с осью 9 и полностью разгружается гидравлическая система (цилиндр, маслопроводы, распределитель).

В верхнем незафиксированном положении механизм удерживается при помощи стопорного устройства, состоящего из рычагов 11 и 13, соединенных осью 12, кронштейна 15 и пружины 16. Стопорное устройство управляется водителем рукояткой 1 через открытое заднее окно кабин с помощью тяг 17 и 20, рычагов 19 и 21.

На скобе 4 имеется козырек 3 с поверхностью скольжения для взаимодействия с наружной поверхностью зуба 5 силового рычага 18 и направляющая 2 для взаимодействия с вилкой штока цилиндра 10.

Блокирование навесного устройства с присоединенной к нему машиной в транспортном положении происходит следующим образом.
При втягивании штока гидроцилиндра до отказа навесное устройство поднимается в транспортное положение. В этом случае силовой рычаг 18 сближается с корпусом гидроцилиндра и останавливается в положении, при котором его зуб 5 окажется под опорной поверхностью скобы 4. При нажатии на рукоятку 1 рычаги 19 и 21 переместят тягу 17, которая, преодолевая усилие пружины 16, развернет нижний рычаг 13 по часовой стрелке относительно оси 14. Верхний рычаг 11 провернется против часовой стрелки и отпустит скобу 4 на силовой рычаг 18. При снятии давления в гидроцилиндре (установке золотника распределителя в положение «плавающее») навесное устройство под воздействием силы тяжести присоединенной сельскохозяйственной машины немного опустится вниз, пока рабочая поверхность зуба 5 рычага 18 плотно не прижмется к опорной поверхности скобы 4. Произойдет блокирование навесного устройства в транспортном положении.

Для опускания навесного устройства из верхнего положения в нижнее необходимо втянуть шток гидроцилиндра переводом рукоятки распределителя в положение «подъем» и поднять скобу вверх до установки ее на стопорное устройство, для чего нужно поднять рукоятку 1 вверх. При этом рычаги 11 и 13, поворачиваясь вокруг оси 12, установятся в одну линию и приподнимут механизм фиксации. После установки обоих рычагов в одну линию под воздействием пружины 16 они развернутся вокруг оси 12 на небольшой угол (пройдут через «мертвое» положение) до упора нижнего рычага 13 в выступ верхнего рычага 11. Из нижнего (открытого) положения механизм фиксации не может опуститься самопроизвольно вниз, так как сила тяжести механизма прижимает выступ рычага 11 к телу рычага 13, препятствуя повороту рычагов в противоположном направлении. Навесное устройство разблокировано и может теперь опуститься вниз, так как рычаг 18 свободно проходит под поднятой скобой 4.

Если тракторист опустит механизм фиксации до окончания полного хода цилиндра на втягивание, направляющая 2 скобы ляжет на вилку штока или козырек 3 скобы, войдет в контакт с наружной поверхностью зуба 5 рычага, не давая механизму фиксации опуститься. При втягивании штока гидроцилиндра направляющая будет скользить по вилке штока, а козырек скобы — по наружной поверхности зуба рычага, препятствуя опусканию механизма и исключая таким образом поломки деталей цилиндра (в частности, упора гидромеханического клапана). Только в крайнем втянутом положении штока цилиндра скоба сможет опуститься на тело рычага и заблокировать навесное устройство.

Автоматическая сцепка СА-1. В последние годы тракторы оборудуют автоматической сцепкой СА-1 (рис. 3), которая значительно облегчает соединение трактора с машинами, имеющими так называемые ответные замки.

Рис. 3. Автоматическая сцепка СА-1 (I) с ответным замком (II) сельхозмашины: 1 — рамка; 2 — щека; 3 и 4— пальцы; 5 — тросик; 6 — рукоятка; 7 — фиксатор; 8 — пружина.

Автосцепку крепят к шарнирам нижних и верхних тяг навесного устройства тракторов. Обычно продольные тяги соединяют с наружными пальцами 4 рамки 1. Однако в тех случаях, когда широкоразведенные нижние тяги мешают в работе, рекомендуется пользоваться внутренними пальцами 3 (культивация высокостебельных культур).

Центральную (верхнюю) тягу присоединяют через отверстия к щеке 2. Для облегчения сцепки рекомендуется несколько удлинить центральную тягу, а после присоединения сельскохозяйственной машины — укоротить.

Соединяют трактор с машиной следующим образом. Механизмом навески автосцепку опускают вниз. Трактор подают назад, вводя автосцепку I в замок II машины. При подъеме механизма навески автосцепка автоматически сцепляется с замком, фиксатор 7 под действием пружины 8 заходит в паз замка и фиксирует соединение.

Для отъединения машины нужно с помощью тросика 5 повернуть рукоятку 6 и вывести фиксатор из зацепления с упором замка. Удерживая тросик в этом положении, необходимо в положении распределителя «плавающее» опустить сцепку до выхода ее из замка и отъехать от машины. Если при этом автосцепка не выходит из замка, следует опустить навесное устройство, удерживая рукоятку распределителя в положении «принудительное опускание». Однако в этом случае необходимо следить, чтобы не происходило взаимного перекашивания автосцепки и замка и трактор не навешивался на сельскохозяйственной машине.

Применение сцепки СА-1 в несколько раз сокращает время на соединение и разъединение трактора с машиной, облегчает условия труда, повышает безопасность работы. [Тракторы МТЗ-80 и МТЗ-82. 1984г.]

Похожие материалы

texnika.megapetroleum.ru

МТЗ-80, МТЗ-82 и МТЗ-80Л, МТЗ-82Л

На тракторах МТЗ-80, МТЗ-82 и МТЗ-80Л, МТЗ-82Л установлен четырехцилиндровый четырехтактный дизельный двигатель номинальной мощностью 80 л. с.: соответственно Д-240 (с электростартером) и Д-240Л (с пусковым двигателем).

В двигателе применена неразделенная камера сгорания с объемно-пленочным смесеобразованием. Часть впрыскнутого топлива распиливается в объеме камеры сгорания, а другая растекается по ее поверхности, образуя тонкую пленку. Первая часть топлива интенсивно перемешивается с потоком сжатого нагревшегося воздуха, активно испаряется и сгорает: происходит процесс так называемого предварительного воспламенения топлива. Камере сгорания придана шатровая форма, которая способствует созданию завихрений воздушного потока и лучшему перемешиванию топлива и воздуха. Вторая часть топлива (в виде пленки) испаряется с внутренней стороны, нагреваясь от стенки камеры сгорания, и с наружной, соприкасаясь с потоком сжатого нагревшегося воздуха (последующее воспламенение топлива). Постепенно развивающийся процесс сгорания топлива создает условия для экономичной и, как говорят, мягкой работы двигателя, которая характеризуется плавно нарастающими нагрузками на кривошипно-шатунный механизм.

Рис. Схема камеры сгорания: 1 — форсунка; 2 — головка блока; 3 — гильза; 4 — поршень; 5 — камера сгорания.

Рис. Двигатель Д-240: а — вид справа; б — вид слева: 1 — поддон блок-картера; 2 — задний лист; 3 — венец маховика; 4 — маслозаливная горловина; 5 — фильтр грубой очистки топлива; 6 — воздухоочиститель; 7 — выпускной коллектор; 8 — головка блока цилиндров; 9 — электрофакельный подогреватель; 10 — генератор; 11 — корпус термостата; 12 — вентилятор; 13 — водяной насос; 14 — ремень вентилятора; 15 — передняя опора; 16 — блок-картер; 17 — центробежный масляный фильтр: 18 — сапун; 19 — масломерная линейка; 20 — топливный насос; 21 — форсунка; 22 — механизм аварийного останова; 23 — впускной коллектор; 24 — фильтр тонкой очистки топлива; 25 — стартер.

Рис. Двигатель Д-240Л (вид слева): 1 — воздухоочиститель пускового двигателя; 2 — пусковой двигатель; 3 — стартер пускового двигателя; 4 — редуктор пускового двигателя (остальные детали такие же, как у двигателя Д-240 на рисунке выше).

На рисунке а и б показан общий вид двигателя Д-240, а на рисунке 5 — общий вид двигателя Д-240Л. Эти рисунки не только дают представление о внешнем виде двигателя, но и позволяют ознакомиться с взаимным расположением его основных и вспомогательных узлов, механизмов и устройств.

Как и всякий дизель, двигатель Д-240 (Д-240Л) состоит из ряда механизмов и систем. Главные из них кривошипно-шатунный и газораспределительный механизмы и системы смазки, охлаждения, питания и пуска.

Кривошипно-шатунный механизм служит для преобразования прямолинейного возвратно-поступательного движения поршня во вращательное движение коленчатого вала.

Механизм газораспределения предназначен для впуска в цилиндр порций воздуха и выпуска из него отработавших газов в строго определенные моменты и промежутки времени.

Система смазки служит для подвода смазочных материалов к трущимся деталям с целью уменьшения трения между ними, а также частичного отбора тепла.

Система охлаждения необходима для поддержания нормального теплового режима двигателя. В дизельных двигателях применяется жидкостная (обычно водяная) система охлаждения.

Система питания предназначена для точно дозированной и своевременной подачи топлива в цилиндры двигателя.

Система пуска служит для запуска двигателя.

На рисунке ниже (а и б) показаны разрезы двигателя Д-240 (Д-240Л), которые позволяют ознакомиться с его общим устройством, рассмотреть его основные механизмы, узлы и системы.

Рис. Двигатель Д-240 (Д-240Л): а — продольный разрез; б — поперечный разрез: 1 — коленчатый вал; 2 — масляный картер; 3 — приемник масляного насоса; 4 — масляный насос; 5 — амортизатор; 6 — вентилятор; 7 — водяной насос; 8 — поршневой палец; 9 — поршень; 10 — клапан; 11 — валик коромысел; 12 — воздухоочиститель; 13 — штанга; 14 — маховик; 15 — распределительный вал; 16 — шатун; 17 — гильза; 18 — масляный фильтр; 19 — фильтр грубой очистки топлива; 20 — выпускной коллектор; 21 — головка; 22 — крышка головки; 23 — колпак крышки; 24 — электрофакельный подогреватель; 25 — впускной коллектор; 26 — форсунка; 27 — фильтр тонкой очистки топлива; 28 — топливный насос.
