Масляные трансформаторы – что это такое, устройство и принцип работы

Содержание:

Масляный трансформатор – электрический агрегат, состоящий из двух или более обмоток. Основная задача этого устройства – преобразование электрического тока. Предельная частота в этом случае не изменяется. Процесс преобразования происходит электромагнитной индукцией.

Трансформаторы – вторичный источник питания. Они обеспечивают подачу энергии от электросети. Масляный тип трансформатора имеет ряд отличий. Их выпускают различных размеров, что делает возможным их размещение в любом помещении и на открытом пространстве. Корпус имеет защиту от негативного влияния внешней среды.

В статье мы рассмотрим, как сделать статичный повышающий трансформатор своими руками для монтажа в бытовую электросеть. В качестве бонуса читатель найдет интересный видеоматериал и обучающее пособие Л.С. Герасимова, А.И. Майорец “Обмотки и изоляция силовых масляных трансформаторов”.

Масляный трансформатор.

Принцип работы

Силовой трансформатор с заливкой масла в своей работе использует маслорасширитель, который компенсирует нагревание масла в процессе эксплуатации. Самой главной частью является воздухоочиститель, который способствует защите от попадания инородных тел в бачок с маслом. Также такой тип трансформатора обязательно должен иметь термометр, определяющий уровень нагрева жидкости. Эти устройства имеют отличные показатели надёжности, что является главным свойством в энергосети.

Принцип работы масляного трансформатора.

Преимуществом масляных трансформаторов перед сухими, является высокая степень защиты внешней обмотки, так же они имеют меньшее реактивное сопротивление.

Эти и многие другие свойства, обеспечивают высокие показатели надёжности, так же они позволяют существенно уменьшить надзор за ними. При хороших условиях трансформаторы такого типа могут прослужить порядка двадцати лет и не разу не требовать технического обслуживания, что безусловно является существенным плюсом в решение о покупке.

По статистике самой часто встречаемой поломкой трансформатора силового масляного типа является перегрев бочка с жидкостью, что вызывает разгерметизацию корпуса трансформатора. Но стоит заметить, что по сравнению с сухими трансформаторами, эту поломку будет не так уж и сложно устранить в сервисном центре.

[stextbox id=’info’]Силовые трансформаторы масляного типа пользуются огромной популярностью во всём мире. Связано это с их не очень сложным устройством, а чем проще устройство, тем сложнее сломаться. Так же высокая износоустойчивость достигается благодаря погружению обмотки в техническое масло, это обеспечивает высокую степень защиты от внешних факторов.[/stextbox]

Критерии выбора оборудования

Существует множество различных аспектов, которые должны быть учтены при использовании силового оборудования. Так на выбор модели трансформатора влияют условия его потенциальной эксплуатации и в частности:

  • сфера применения;
  • место установки;
  • суммарная мощность потребителей.

Рассмотрим специфику выбора с учетом каждого из них. Одним из главных параметров является сфера применения. Ориентируясь на нее нужно определиться с такими характеристиками, как:

  • мощность, она должна соответствовать предполагаемым нагрузкам и позволять агрегату справляться с перегрузками;
  • возможность эксплуатации прибора при росте нагрузки;
  • стоимость и срок службы.

Однако выбирая трансформатор нужно уметь правильно определять его основные параметры:

  • первичное и вторичное напряжение;
  • частоту тока;
  • фазность;
  • нагрузку;
  • способ расположения;
  • особенности размещения.
Промышленный масляный трансформатор.

Но кроме всех, перечисленных характеристик должны учитываться и функционал агрегата, а также его непосредственное назначение. Если предполагается подключение трансформатора к цепи измерительных приборов, то используют соответствующий вид устройства.

Для защиты от скачков в сети выбирают агрегат, не отличающийся высокой точностью, но обладающий необходимыми функциями. Наибольшей популярностью в последнее время пользуются сухие трансформаторы, они часто используются вместо масляных и имеют большое количество плюсов.

Интересно почитать: как собрать катушку тесла самостоятельно.

Конструкция устройства

Силовые трансформаторы предназначены для преобразования (трансформирования) переменного тока одного напряжения в переменный ток другого напряжения — более низкого или более высокого. Трансформаторы, понижающие напряжение, называют понижающими, а повышающие напряжение — повышающими.

Трансформаторы изготовляют двухобмоточные и трехобмоточные. Последние кроме обмотки НН и ВН имеют обмотку СН (среднего напряжения). Трехобмоточный силовой трансформатор позволяет снабжать потребителей электроэнергией разных напряжений.

Схема устройства масляного трансформатора.

Обмотка, включенная в сеть источника электроэнергии, называется первичной, а обмотка, к которой присоединены электроприемники,— вторичной. В рассматриваемых распределительных устройствах и подстанциях промышленных предприятий применяют трехфазные двухобмоточные понижающие трансформаторы, преобразующие напряжение 6 и 10 кВ в 0,23 и 0,4 кВ.

В зависимости от изолирующей и охлаждающей среды различают трансформаторы масляные ТМ и сухие ТС. В масляных основной изолирующей и охлаждающей средой являются трансформаторные масла, в сухих — воздух или твердый диэлектрик.

В специальных случаях применяют трансформаторы с заполнением баков негорючей жидкостью — совтолом. Основой конструкции трансформатора служит активная часть, состоящая из магнитопровода с расположенными на нем обмотками низшего напряжения 3 и высшего напряжения 2 отводов и переключающего устройства.

Магнитопровод, набранный из отдельных тонких листов специальной трансформаторной стали, изолированных друг от друга покрытием, состоит из стержней, верхнего и нижнего ярма. Такая конструкция способствует уменьшению потерь на нагрев от перемагничивания (гистерезис) и вихревых токов.

Соединительные провода, идущие от концов обмоток и их ответвлений, предназначенные для регулирования напряжения, называют отводами, которые изготовляют из неизолированных медных проводов или проводов, изолированных кабельной бумагой либо гетинаксовой трубкой.

Интересный материал для ознакомления: полезная информация о трансформаторах тока.

Переключающие устройства

Служат для ступенчатого изменения напряжения в определенных пределах, поддерживания номинального напряжения на зажимах вторичной обмотки при изменении напряжения на первичной или вторичной обмотке. С этой целью обмотки ВН трансформаторов снабжают регулировочными ответвлениями, которые подсоединяют к переключателям.

Необходимость регулирования вызвана тем, что в электросистемах возможны различные отклонения от нормального режима электроснабжения, приводящие к неэкономичной работе приемников, преждевременному износу и сокращению сроков их службы.

Особенно чувствительны к повышению напряжения электролампы, радиолампы и лампы телевизоров: срок их службы резко сокращается при систематическом увеличении напряжения. В трансформаторах могут быть два вида переключений ответвлений: под нагрузкой — РПН (регулирование под нагрузкой) и без нагрузки после отключения трансформатора — ПБВ (переключение без возбуждения). С помощью ПБВ и РПН можно поддерживать напряжение, близким к номинальному во вторичных обмотках трансформаторов.

[stextbox id=’info’]Переключение осуществляют изменением числа витков с помощью регулировочных ответвлений обмоток, т. е. изменением коэффициента трансформации, который показывает, во сколько раз напряжение обмотки ВН больше напряжения обмотки НН или во сколько раз число витков обмотки ВН больше числа витков обмотки НН. Пределы регулирования вторичных напряжений для разных трансформаторов различны: на ±10% 12 ступенями по 1,67% или 16 ступенями по 1,25% с помощью РПН; на ±5% четырьмя ступенями по 2,5% с помощью ПБВ.[/stextbox]

Устройство и назначение бака

В  него  погружена активная часть, представляет собой стальной резервуар овальной формы, заполненный трансформаторным маслом. Масло, являясь охлаждающей средой, отводит теплоту, выделяющуюся в обмотках и магнитопроводе, и отдает ее в окружающую среду через стенки и крышку бака. Кроме охлаждения активной части трансформатора масло повышает степень изоляции между токоведущими частями и заземленным баком.

Для увеличения поверхности охлаждения трансформатора баки изготовляют ребристыми, вваривают в них трубы или снабжают съемными радиаторами (только у трансформаторов мощностью до 25 кВ-А стенки бака гладкие). Радиаторы присоединяют к стенкам бака патрубками со специальными радиаторными кранами. У верхнего торца бака к его стенкам приваривают раму из угловой или полосовой стали, к которой крепят крышку на прокладках из маслоупорной резины.

В нижней части бака всех типов трансформаторов имеется кран для взятия пробы и слива масла, а в его днище (в трансформаторах мощностью выше 100 кВ-А) — пробка для спуска осадков после слива масла через кран. Второй кран устанавливают на крышке бака, через который заливают в него масло. Оба крана служат одновременно для присоединения к ним маслоочистительных аппаратов.

К дну баков трансформаторов массой выше 800 кг приваривают тележку с поворотными катками, конструкция крепления которых позволяет изменять направление передвижения трансформаторов с поперечного на продольное. Для подъема трансформатора на баке имеется четыре кольца-рыма.

Активная часть поднимается за скобы в верхних консолях магнитопровода. На крышке бака размещены вводы, расширитель и защитные устройства (выхлопная предохранительная труба, реле давления, газовое реле, пробивной предохранитель). К стенкам бака приваривают подъемные крюки, прикрепляют манометрический сигнализатор (у трансформаторов мощностью свыше 1000 кВ- А) и устанавливают фильтры.

Схема работы трансформатора.

Расширитель

Расширитель имеет цилиндрическую форму, закрепляется на кронштейне, установленном на крышке 6 трансформатора, и сообщается с баком трансформатора трубопроводом, не выступающим ниже внутренней поверхности крышки трансформатора и заканчивающимся внутри расширителя выше его дна во избежание попадания осадков масла в бак 1. Внутренняя поверхность расширителя имеет защитное покрытие, предохраняющее масло от соприкосновения с металлической поверхностью и расширитель от коррозии. В нижней части расширителя имеется пробка для слива масла из него.

Объем расширителя определяют так, чтобы уровень масла оставался в его пределах как летом при 35 °С и полной нагрузке трансформатора, так и зимой при минимальной температуре масла и отключенном трансформаторе. Обычно объем расширителя составляет 11 —12% объема масла в баке трансформатора.

Для наблюдения за уровнем масла на боковой стенке расширителя устанавливают маслоуказатель, выполненный в виде стеклянной трубки в металлической оправе. Емкость расширителя должна обеспечивать постоянное наличие в нем масла при всех режимах работы трансформатора от отключенного состояния до номинальной нагрузки и при колебаниях температуры окружающего воздуха, причем при допустимых перегрузках масло не должно выливаться.

Масляный трансформатор.

В герметичных масляных трансформаторах и трансформаторах с жидким негорючим диэлектриком поверхность масла защищают сухим азотом, а в заполненных совтолом -10 — сухим воздухом. Негерметичные масляные трансформаторы мощностью 160 кВ- А и более, в которых масло в расширителе соприкасается с окружающим воздухом, имеют термосифонный или адсорбционный фильтр, а трансформаторы мощностью 1 мВ • А и более с естественным масляным охлаждением и азотной подушкой — термосифонный фильтр (кроме трансформаторов с жидким негорючим диэлектриком).

Масляные трансформаторы мощностью 1 мВ * А и более с расширителем снабжают защитным устройством, предупреждающим повреждение бака при внезапном повышении внутреннего давления более 50 к Па. К защитным устройствам относят выхлопную трубу со стеклянной диафрагмой и реле давления. Масляные трансформаторы и трансформаторы с жидким диэлектриком с азотной подушкой без расширителя имеют реле давления, срабатывающее при повышении внутреннего давления более 75 кПа.

Нижний конец выхлопной трубы соединяют с крышкой бака, а на верхний ее конец устанавливают тонкую стеклянную мембрану (от 2,5 до 4 мм) диаметром 150, 200 и 250 мм, которая разрушается при определенном давлении и дает выход газу и маслу наружу раньше, чем произойдет деформация бака.

Реле давления размещают на внутренней стороне крышки трансформатора. Основными его элементами являются ударный механизм и стеклянная диафрагма. При достижении определенного давления в баке механизм срабатывает, разбивает диафрагму и обеспечивает свободный выход газам.

Трансформаторы мощностью 1 мВ * А и более, имеющие расширитель, снабжают газовым реле, которое реагирует на повреждения внутри бака трансформатора (электрический пробой изоляции, витковое замыкание, местный нагрев магнитопровода), сопровождающиеся выделением газа или резким увеличением скорости перетекания масла из бака в расширитель. Основные характеристики силовых масляных трансформаторов представлены в таблице ниже.

Основные характеристики силовых масляных трансформаторов.

Выделение газообразных продуктов происходит в результате разложения масла и других изоляционных материалов под действием высокой температуры, возникающей в месте повреждения. На этом явлении основана работа газовой защиты трансформатора от внутренних повреждений, сопровождающихся выделением газов при их утечке, утечке масла и попадании воздуха в бак.

Основной элемент этой защиты — газовое реле, устанавливаемое обычно на трубопроводе, который соединяет расширитель с баком, имеющим наклон к горизонтали от 2 до 4 В газовом реле имеются две пары контактов для работы на сигнал или отключение.

Здесь можно почитать об устройстве силового трансформатора и сфере его применения.

Защита трансформатора

Пробивные предохранители служат для защиты от пробоя обмоток ВН на обмотки НН. Устанавливают их на крышке бака и подсоединяют к нулевому вводу НН, а при напряжении 690 В — к линейному вводу. При пробое изоляции между обмотками ВН и НН промежуток между контактами, в котором проложены тонкие слюдяные пластины с отверстиями, пробивается и вторичная обмотка оказывается соединенной с землей.

Заземление масляного трансформатора.

Для заземления трансформаторов служит специальный заземляющий контакт с резьбой не менее Ml2, расположенный в доступном месте нижней части бака со стороны НН и обозначенный четкой несмывающейся надписью «Земля» или знаком заземления.

Поверхность заземляющего контакта должна быть гладкой и зачищенной; заземление осуществляют подсоединением стальной шины сечением не менее 40><4 мм.

Для измерения температуры масла на трансформаторах монтируют ртутные термометры со шкалой от 0 до 150° С или термометрические сигнализаторы ТС со шкалой от 0 до 100° С. Последние снабжены двумя передвижными контактами, которые можно установить на любую температуру в пределах шкалы.

Первый контакт, будучи включенным в сигнальную цепь, при определенной температуре масла дает сигнал; в случае дальнейшего повышения температуры масла второй контакт, соединенный с реле, отключает трансформатор. На трансформаторах мощностью 6300 кВ * А и выше установлены термометры сопротивления.

Для сушки и очистки увлажненного и загрязненного воздуха, поступающего в расширитель при температурных колебаниях масла, все трансформаторы снабжены воздухоочистительным фильтром — воздухоосушителем, который представляет собой цилиндр, заполненный силикагелем и размещенный на дыхательной трубке расширителя.

Заключение

В данной статье были рассмотрены основные функции масляных  трансформаторов и их устройство. Больше информации о них можно узнать в учебном пособии Л.С. Герасимова, А.И._Майорец “Обмотки и изоляция силовых масляных трансформаторов”.

Если у вас остались вопросы, можно задать их в комментариях на сайте. Также в нашей группе ВК можно задавать вопросы и получать на них подробные ответы от профессионалов. Чтобы подписаться на группу, вам необходимо будет перейти по следующей ссылке: https://vк.coм/еlеctroinfonеt. В завершение статьи хочу выразить благодарность источникам, откуда мы черпали информацию:



Предыдущая

ТрансформаторыЧто такое разделительные трансформаторы

Следующая

ТрансформаторыНеобходимые условия для выполнения параллельной работы трансформаторов

Устройство масляного трансформатора, принцип работы

С целью снижения потерь электрической энергии при её транспортировке на большие расстояния используются трансформаторы, которые для этой цели преобразуют переменное напряжение генераторных подстанций в более высокое. Кроме того, с помощью этих агрегатов выполняется распределение энергии по потребителям, для чего напряжение понижается до требуемого уровня.

Используемые сегодня трансформаторы можно разделить на масляные и сухие. Масляные трансформаторы используются успешно уже много десятилетий практически во всех отраслях промышленности, что обусловлено прежде всего их характеристиками и свойствами.

Так, например, они выделяются особой надежностью и устойчивостью к колебаниям температур и перегрузкам. Магнитный провод и обмотки в таких агрегатах охлаждаются с помощью трансформаторного масла.

У маслонаполненных агрегатов немало преимуществ:

  • Наличие бака обеспечивает защиту обмоток от неблагоприятных воздействий извне;
  • Способны выдерживать резкие перепады температур в диапазоне от –60 до +40 °С;
  • Отлично выносят перегрузки во время короткого замыкания;
  • В зависимости от исполнения обладают относительно невысоким реактивным сопротивлением, что делает подобные аппараты очень надежными.

Устройство силового масляного трансформатора

Устройство силового трансформатора масляного типа аналогично устройству других видов трансформаторов. Основными элементами конструкции трансформаторов являются сердечник, или магнитопровод, из ферромагнитного материала, а также медные или алюминиевые обмотки в виде цилиндров. В конструкцию трансформатора входят также детали из электроизоляционных и конструкционных материалов.

Основная разница в конструкции этих агрегатов заключается в наличии у масляных трансформаторов бака, заполненного маслом. Зачем масло в трансформаторе? Оно является как охлаждающей жидкостью, так и изолятором. Для возмещения всего объема масла и скачков температур в этом устройстве есть специальный расширитель.

Для контроля температуры масла на крышке бака размещают термометр, а также входы и выходы обмоток. Чтобы предотвратить попадание влаги внутрь бака, устанавливают осушитель воздуха. Бак изготавливают из специального прочного материала.

Материал сердечника – специальная электротехническая сталь, которая отличается улучшенными электромагнитными свойствами.

В состав обмоток из медного или алюминиевого обмоточного провода входят проводники и различные изоляционные детали, основной функцией которых является защита витков от негативных воздействий. Подробная схема установки масляного трансформаторного устройства представлена на рис. 1.

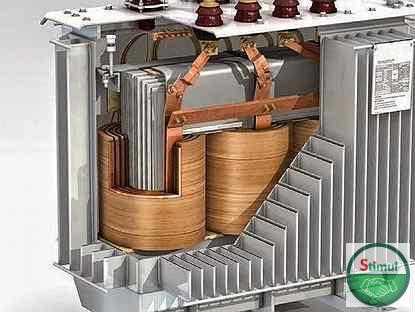

Рис. 1. Устройство масляного трансформатора: 1– бак для масла, 2 – вентиль, 3 – болт заземления, 4 – термосифонный фильтр, 5 – радиатор, 6 – переключатель, 7 – расширитель, 8 – маслоуказатель, 9 – воздухоосушитель, 10 – выхлопная труба, 11 – газовое реле, 12 – ввод высокого напряжения (ВН), 13 – привод переключающего устройства, 14 – ввод низкого напряжения (НН), 15 – подъемный рым, 16 – отвод НН, 17 – остов, 18 – отвод ВН, 19 – ярмовые балки остова (верхняя и нижняя), 20 – регулировочные ответвления обмоток ВН, 21 – обмотка ВН (внутри НН), 22 – каток тележки

Принцип работы масляного трансформатора

В основе работы прибора – передача энергии из одной обмотку в другую посредством электромагнитной индукции. Простейший трансформатор имеет две индуктивно связанные обмотки. Ток переменного напряжения поступает на так называемую первичную обмотку, после чего вокруг витков обмотки образуется переменное магнитное поле, которое концентрируется, в основном, в ферромагнитном сердечнике. Магнитное поле пронизывает витки не только первичной, но и вторичной обмотки, индуцируя в ней ЭДС. Под действием этой индуцированной ЭДС на выводах вторичной обмотки возникает разность потенциалов, называемая вторичным напряжением.

Масло обладает высокими диэлектрическими свойствами, то есть имеет малую электропроводность. Его заливают в бак, снабженный задвижками и винтовыми заглушками. В нижней части установлен запорный двигатель, который извлекают, когда нужно проверить масло на наличие пыли и других примесей. Для увеличения поверхности бака могут применяться металлические пластины, которые ускоряют процедуру теплообмена между маслом и наружным воздухом.

Попадая в бак, масло начинает движение по внутреннему и внешнему кругу.

Функцию первого круга выполняют два коллектора, образующих радиатор. Благодаря установленному в баке термометру можно регулировать температуру масла в зависимости от заданного значения. Для чего необходимо масло в силовых трансформаторах? Оно выполняет три основные функции:

  • охлаждает трансформаторные обмотки;
  • действует как изоляция между токоведущими и заземлёнными элементами активной части трансформатора;
  • наконец, описывает состояние изоляции, служа источником диагностической информации.

Для долгой службы аппарата необходимо придерживаться правил его эксплуатации, и поскольку масло здесь является одним из важнейших компонентов, его качество имеет большое значение.

Важно не допускать нахождения маслонаполненного агрегата вблизи взрывоопасных элементов, так как данный аппарат имеет большой риск возгорания. Еще раз напомним, что трансформаторное масло – легковоспламеняющееся вещество.

Различия между сухими и масляными трансформаторами

Так как масляные трансформаторы имеют некоторые ограничения по размещению и нюансы обслуживания, а также низкую пожаробезопасность, в последнее время все большей популярностью стали пользоваться модели сухих трансформаторов.

В сухом трансформаторе пространство между обмотками не заполнено жидким диэлектриком, как в трансформаторе масляного типа, а охлаждение обмоток и магнитопровода осуществляется с помощью воздуха, который циркулирует естественным образом (естественная циркуляция) или принудительно (принудительная циркуляция).

Кроме данного принципиального различия, заявленного в названии устройств, эти силовые электроустановки отличаются еще по нескольким параметрам.

Во-первых, место установки. Если говорить об агрегатах масляного типа, то они устанавливаются снаружи. Сухие же могут устанавливаться как снаружи, так и внутри. Так как сухие трансформаторные устройства могут устанавливаться внутри, для них не нужны специальные сооружения, что также отличает их от масляных.

Во-вторых, так как масляные аппараты имеют большую угрозу возгорания, они имеют категорию пожарной безопасности В1, то есть пожароопасные, сухие же имеют категорию Д, то есть безопасные.

В-третьих, если говорить о перегрузках, то масляные трансформаторы устойчивы как к температурным перегрузкам, так и к перенапряжениям. Сухие – практически не имеют устойчивости к перегрузкам.

В-четвёртых, они различаются обслуживанием. Приборы сухого типа подлежат лишь наружному осмотру и очистке от пыли. Из-за высоких рисков масляные устройства подвергаются обязательному регулярному разностороннему техническому обслуживанию, включая анализ содержания влаги и газа в масле.

Наконец, они различаются сроком службы. Сухие трансформаторы имеют срок работы 10–15 лет, а это почти в два раза меньше, чем у маслонаполненных, срок службы которых составляет 20–25 лет. Конечно, многое зависит от условий эксплуатации конкретного устройства, однако именно такие сроки в среднем выдерживают данные агрегаты.

Типы масляных трансформаторов

По конструктивному исполнению выделяют трансформаторы типа ТМ (негерметичные) и герметичные – ТМГ. В первом случае масло контактирует с окружающей средой (через расширитель), во втором – нет.

По мощности маслонаполненные аппараты бывают от 10 до 1000 МВа.

Если говорить о количестве фаз, то в большинстве случаев такие трансформаторы имеют трехфазную систему, но также применяются и однофазные.

Кроме того, эти устройства можно классифицировать по назначению: повышающие или понижающие.

Масляные трансформаторы группы СВЭЛ

Группа СВЭЛ изготавливает трансформаторы разной мощности для различных сфер промышленности и условий применения (рис. 2).

Рис. 2. Силовой масляный трансформатор Группы СВЭЛ

На производствах с сетями напряжения до 35 кВ, а также для электроснабжения железной дороги производят устройства с напряжением, соответственно, до 35 кВ.

Для тех же целей, но для сетей с напряжением до 110 кВ выпускают трансформаторы с номинальным напряжением до 110 кВ.

Трансформаторные устройства с напряжением до 220 кВ производства СВЭЛ применяют на предприятиях различных отраслей с напряжением сети до 220 кВ включительно.

Агрегаты с номинальным напряжением 330–750 кВ – в сети с напряжением 330 кВ и выше.

Маслонаполненные агрегаты с номинальным напряжением от 110 до 750 кВ используются на крупных подстанциях России и ряда других государств, где они служат узлами межрегиональных сетей передачи электроэнергии.

На площадках группы СВЭЛ осуществляется полный цикл производства. Контроль на каждом этапе обеспечивает высокое качество электротехнического оборудования и установок.

масляный трансформатор

Как мы знаем, существуют разные типы трансформаторов, в этой статье мы поговорим о масляном трансформаторе Daelim. Daelim — это команда профессионалов, которые могут предложить вам лучшие решения для ваших проектов, требующих масляных трансформаторов.

1. ЧТО ТАКОЕ МАСЛЯНЫЙ ТРАНСФОРМАТОР

Масляные трансформаторы отличаются тем, что их магнитная цепь и обмотки полностью погружены в масло. Он используется в качестве изолирующей жидкости, может быть силиконовым, минеральным, эфирным или растительным, и его выбор будет зависеть от потребностей клиента и типа установки.

Трансформатор масляного типа — это тип устройства преобразования напряжения, использующего метод масляного охлаждения для снижения температуры трансформатора.

Масло в трансформаторах используется для изоляции, для предотвращения искрения и коронного разряда, а также для отвода тепла от трансформатора, т. е. действует как хладагент.

В дополнение к его использованию для сохранения сердечника и обмоток, так как они будут полностью погружены в масло. В то же время он избегает прямого контакта кислорода с целлюлозой, тем самым избегая ее окисления.

Кроме того, поскольку кислород не может попасть в масляный бак, что позволяет избежать старения изоляционных материалов, увеличить срок службы продукта, а также улучшить социальные льготы.

ТИПЫ МАСЛЯНЫХ ТРАНСФОРМАТОРОВ

Основными масляными трансформаторами Daelim являются следующие:0002 ТРАНСФОРМАТОР НА ПЛОЩАДКЕ


Как правило, трансформаторы, монтируемые на подушке, используются в основном для распределения энергии. Наши трансформаторы, смонтированные на плите, подключаются к подземным распределительным линиям, чтобы уменьшить первичное напряжение до вторичного напряжения, которое будет подаваться конечному потребителю.

Трансформаторы этого типа обычно устанавливаются на открытом воздухе, размещаются на подставке, внутри резервуара, изготовленного из мягкой стали или нержавеющей стали, с двумя дверцами и дверным замком для обеспечения их безопасности.

Трансформатор Daelim, монтируемый на подушке, доступен с минеральным изоляционным маслом электротехнического класса или жидкостью FR3. Применяемые жидкости должны повышать эффективность, снижать риск несчастных случаев и, самое главное, взаимодействовать с окружающей средой. Жидкость

FR3 может улучшить пожаробезопасность и экологические преимущества трансформатора, в то же время увеличивая срок службы трансформатора, установленного на подушке.

РАСПРЕДЕЛИТЕЛЬНЫЙ ТРАНСФОРМАТОР


Распределительные трансформаторы являются важным оборудованием в распределительных сетях и системах электроснабжения и распределения промышленных и горнодобывающих предприятий. Одним из основных преимуществ является компактная конструкция, небольшой размер, низкий уровень шума, и этот масляный трансформатор имеет герметичный тип и тип расширителя.

Этот масляный трансформатор применяется в шахтных, нефтехимических и других системах распределения электроэнергии.

Минеральное масло наиболее часто используется для этого типа масляных трансформаторов. Среди других изоляционных жидкостей также можно найти растительное масло.

СИЛОВОЙ ТРАНСФОРМАТОР

Эти трансформаторы являются основным компонентом электрической сети. Масляный трансформатор имеет огромную мощность, поэтому таким образом он сэкономит много электроэнергии, сведет к минимуму потери мощности и в то же время уменьшит затраты клиентов. Также в этом случае масло в трансформаторе способствует долговечности и электрическим свойствам трансформаторного оборудования.

Подробнее:  Спецификация силового трансформатора для тендера в Канаде

ТРАНСФОРМАТОР МАЛОЙ ПОДСТАНЦИИ

Трансформатор малой подстанции — это еще один тип трансформатора масляного типа. Как мы упоминали ранее, масло помогает трансформаторам продлить срок их службы и избежать повреждений.

КАКОЙ ТИП МАСЛА ИСПОЛЬЗУЕТСЯ В МАСЛЯНЫХ ТРАНСФОРМАТОРАХ

Одной из основных жидкостей, которые мы используем для масляных трансформаторов, является высокотемпературная диэлектрическая жидкость FR3. Этот тип жидкости может улучшить пожаробезопасность и экологические преимущества трансформатора и в то же время продлить срок службы оборудования.

Важными свойствами растительных изоляционных масел являются их более высокая температура воспламенения и способность к биологическому разложению, чем у обычных минеральных масел.

Другим наиболее часто используемым маслом является минеральное масло. Это высококачественное трансформаторное масло, изготовленное из нафтеновой основы средней степени очистки с низкой вязкостью и низкой температурой застывания, с добавлением премиальных антиокислительных комплексных присадок. Обладая быстрой теплопередачей, хорошей устойчивостью к окислению и отличными электрическими характеристиками, он производится из стабильных ресурсов при строгой системе контроля качества.

Это минеральное масло обладает хорошими электроизоляционными характеристиками, высоким напряжением пробоя и низким коэффициентом диэлектрических потерь, может эффективно предотвращать разряд и потерю мощности в электрических полях высокого напряжения, обладает хорошей термической стабильностью и устойчивостью к окислению. Также может предотвратить образование кислот и шламов в процессе использования и продлить срок службы электрооборудования. Кроме того, из-за более низкой вязкости это минеральное масло обеспечивает эффективное охлаждение и теплопередачу.

Узнайте больше: Какова разница между минеральным маслом, растительным маслом

Разница между трансформатором сухого типа и трансформатором типа масла

Есть два основных типа трансформаторов, которые мы используем прямо сейчас. , один трансформатор масляного типа, а другой трансформатор сухого типа. У них одинаковая функция, но между ними много различий.

Основное различие между трансформаторами сухого и масляного типа заключается в метод охлаждения , сухой тип использует воздух в качестве охлаждающей среды, а масляные трансформаторы используют масло. Охлаждающая среда важна для перегрева, который неизбежен, когда трансформаторы находятся под нагрузкой.

Трансформаторы масляного типа имеют более высокий стандарт энергоэффективности и более высокие результаты, чем трансформаторы сухого типа.

Еще одно различие между ними заключается в обслуживании , масляные трансформаторы требуют больше процедур обслуживания, чем трансформаторы сухого типа. Масляные трансформаторы требуют более частой замены масла, чтобы продлить срок службы трансформатора и избежать повреждений.

По цене масляные трансформаторы дешевле, чем сухие.

В то же время все типы трансформаторов шумят при работе, но у нас есть разные варианты и разный уровень шума. В этом случае, если мы сравниваем масляный трансформатор и сухой трансформатор, лучшим вариантом для более низкого уровня шума является масляный трансформатор, который обеспечивает более низкий уровень шума.

Другим большим отличием является эффективность , трансформаторы масляного типа, как известно, более эффективны, чем трансформаторы сухого типа, которые ограничены по напряжению, мощности и размеру.

Это основные различия между масляным трансформатором и сухим трансформатором. В Daelim мы можем предоставить лучшее решение для наших клиентов в соответствии с их требованиями, позволяя им выбрать лучший вариант для своих решений.

ПОЧЕМУ МЫ ИСПОЛЬЗУЕМ МАСЛО В ТРАНСФОРМАТОРАХ?

Масла являются ключевыми компонентами для работы высоковольтных трансформаторов в национальной системе электроснабжения, особенно с точки зрения безопасности, где техническое обслуживание жидкостей этого оборудования имеет важное значение для предотвращения возможных отказов, которые могут представлять опасность электроснабжение.

Масло в трансформаторах выполняет функцию изоляции и охлаждения. Его рабочий механизм заключается в пропитке бумаги, окружающей медь катушек в трансформаторе, и отводе выделяемого в этой точке тепла наружу. Кроме того, масло защищает оборудование от электрических разрядов внутри, которые могут повредить изоляцию, его детали или, в худшем случае, привести к полному выходу из строя трансформатора, что приведет к пожару.

Daelim имеет более чем 15-летний опыт работы в трансформаторной промышленности, и мы экспортируем свою продукцию в более чем 30 стран мира. Благодаря этому у нас есть опыт и преимущество, заключающееся в том, что у нас есть профессиональная техническая команда и производственная команда одновременно. Этот 15-летний опыт дал нам возможность ознакомиться с международными стандартами и соблюдать все правила проектирования и производства в соответствии с требованиями клиентов.

Кроме того, наш завод по производству трансформаторов находится в Китае, поэтому у нас действительно хорошая цепочка поставок сырья, и мы всегда можем обеспечить конкурентоспособные цены для наших клиентов по всему миру.

Заливка масла в трансформаторы является чрезвычайно деликатной операцией, требующей вмешательства квалифицированных специалистов, которые соблюдают соответствующие процедуры для этой операции, в дополнение к должным образом обученному персоналу. Но благодаря пунктам, о которых мы упоминали ранее, в Daelim есть команда профессионалов, которые соблюдают все правила в соответствии с международными стандартами.

Мы уже знаем, что масляные трансформаторы имеют большое количество преимуществ. Одним из основных преимуществ этого трансформатора является помощь в повышении безопасности трансформатора и увеличении преимуществ, которые масло приносит трансформаторам.

В дополнение к преимуществам, мы также должны учитывать его изменение в рамках технического обслуживания. Через некоторое время масло теряет изолирующие и охлаждающие свойства, поэтому его необходимо менять. Таким образом, мы можем избежать дорогостоящих повреждений, а также продлить срок службы трансформаторов.

Чтобы убедиться в качестве вакуумного смазывания бака, DAELIM проводит тест на герметичность в конце сварочно-монтажных работ и удаление ржавчины с помощью пескоструйной обработки, когда он проходит тест.

ТРАНСФОРМАТОРНОЕ МАСЛО — Phillips 66 Lubricants

ТРАНСФОРМАТОРНОЕ МАСЛО

ИНГИБИРОВАННОЕ ЭЛЕКТРИЧЕСКОЕ ИЗОЛЯЦИОННОЕ МАСЛО

Phillips 66® Transformer Oil представляет собой высокоочищенное электроизоляционное масло, разработанное для использования в масляных трансформаторах, конденсаторах, переключателях ответвлений и автоматических выключателях, для которых производитель оборудования указывает ингибированное масло типа II, соответствующее требованиям ANSI/ АСТМ D3487-09требования.

Интересные ссылки

Features & Benefits

  • Excellent insulating properties
  • High dielectric strength (1)
  • Low power factor
  • Resists oxidation and deposit formation
  • Excellent low-temperature properties
  • Compatible with materials used in transformers
  • Не содержит ПХД (1) Примечание: Чтобы сохранить высокую диэлектрическую прочность для использования в качестве изоляционного масла, масло должно быть чистым и сухим. Загрязнение даже небольшим количеством воды значительно снижает диэлектрическую прочность. Бочки на терминале герметизируются одеялом из сухого воздуха для защиты от влаги. Барабаны следует хранить в помещении и накрывать для защиты от пыли и мусора. При хранении на открытом воздухе их следует располагать на боку или вверх дном и накрывать, чтобы защитить их от воздействия непогоды. Следует приложить все усилия, чтобы использовать всю бочку после вскрытия пломбы, чтобы предотвратить загрязнение. При подозрении на загрязнение всегда проверяйте бочку и проверяйте масло на диэлектрическую прочность перед использованием.

Применение

  • Масляные трансформаторы
  • Автоматические выключатели и переключатели
  • Предохранители
  • Переключатели ответвлений
  • Другое масляное электрооборудование

Технические характеристики

  • Класс ISO: 10
  • Класс ISO: 10
  • Лицензии и разрешения

    Трансформаторное масло

    соответствует требованиям следующих отраслевых спецификаций и спецификаций OEM:#ANSI/ASTM D3487-09Ингибированное масло типа II#Британский стандарт BS 148, класс 1A#Федеральный VV-I-530A, спецификация класса II#GE A13A3A2 (10CA)#IEEE#Международный стандарт IEC 60296#NEMA Type II (устаревший)#Спецификация Westinghouse PDS 55822AG

    Дополнительные сведения

    Класс ISO 10
    Удельный вес при 60°F 0,887
    Плотность, фунт/галлон при 60°F 7,39
    Цвет, ASTM D1500 0,5
    Температура вспышки (COC), °C (°F) 160 (320)
    Температура застывания, °C (°F) -60 (-76)
    Вязкость
    сСт при 40°C 9,6
    сСт при 100°C 2,3
    SUS при 100°F 60,3
    SUS при 210°F 34
    Индекс вязкости 19
    Кислотное число, ASTM D974, мг КОН/г
    Анилиновая точка, ASTM D611, °C (°F) 75 (167)
    Агрессивная сера, ASTM D1275B Неагрессивный
    Напряжение пробоя диэлектрика
    Дисковые электроды, 60 Гц, ASTM D877, кВ 40
    Стойкость к окислению, RPVOT, ASTM D2272, минуты 280
    Содержание ПХБ, ASTM D4059, мас.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
