Устройство масляного трансформатора – Что представляет собой трансформатор масляный, разберем все подробно

Содержание

Что представляет собой трансформатор масляный, разберем все подробно

Как предупредить выход из строя оборудования, подключаемого к электрической сети? Ответ один – добиться их стабильной работы без скачков напряжения. Сделать это можно используя специальные устройства, одним из которых является трансформатор масляного типа. Этот прибор предназначен для преобразования переменного тока в сетях с напряжением более 6000 В. Он имеет широкую сферу применения, затрагивающую различные сферы промышленности.

Конструктивные особенности трансформатора

В устройстве этого прибора нет ничего сложного. Его основным элементом является ферромагнитный сердечник на который намотаны две обмотки. В некоторых моделях их может быть больше. Но есть и такие, где только одна обмотка. Они получили название автотрансформаторов.

Отличия в конструкции не ограничиваются только числом обмоток. Они касаются и типа сердечника.

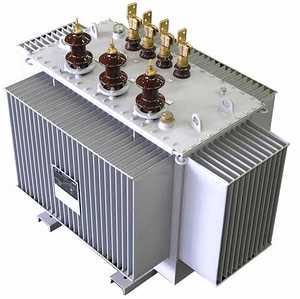

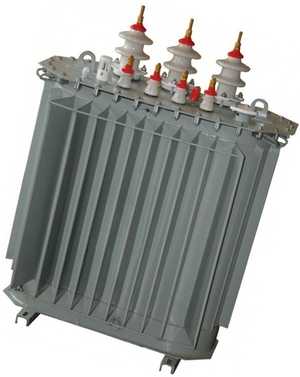

Устройство масляного вида

Также в состав устройства трансформатора с масляным охлаждением включены системы:

  • Магнитная;
  • Охлаждения.

Масляный трансформатор имеет некоторые отличия в устройстве. И самым главным из них являются компактные размеры. Обычно он выпускается таких габаритов, которые позволяют легко размещать прибор в любом помещении и даже использовать его в уличных условиях. Корпус прибора имеет защиту от агрессивного воздействия окружающей среды. Внутри него располагается гильза для жидкостного термометра. Он используется для контроля за температурой верхних слоев масла.

Балки, на которых крепятся обмотки защищены особым корпусом. На крышке имеются специальные проходные изоляторы. Они предназначены для проведения цепей, связанных с обмоткой и обеспечивают безопасную работу устройства.

Смотрим видео, сфера применения и его конструкция:

Над крышкой корпуса установлен расширитель. Его соединение с баком выполнено при помощи трубопровода с газовым реле. Для вывода наружу вредных газов используется специальная выхлопная труба. Управление работой трансформатора осуществляется при помощи специальной рукоятки, установленной на крышке бака.

Принцип работы

Действие таких приборов основывается на электромагнитной индукции. Оно заключается в следующем. На первичную обмотку прибора из внешней сети подается переменный ток. За счет него создается переменное магнитное поле. Оно, в свою очередь, приводит к образованию тока.

Если сформулировать принцип работы устройства согласно законам физике, то он заключается в создании электродвижущей силы магнитным потоком, который изменяется во времени.

Классификация агрегатов осуществляется по различным признакам. Одним из них является способ изготовления, согласно этому критерию трансформаторы бывают:

  • Стержневые;
  • Броневые.

Первые имеют конструкцию, в которой обмотка наматывается на сердечник. У броневых она, наоборот, полностью скрыта. Кроме того, имеются отличия и в способе расположения обмотки. Если у стержневых трансформаторов она находится в горизонтальном положении, то у броневых – в вертикальном.

Смотрим видео, принцип работы агрегата:

Подразделение агрегатов на виды осуществляется и в зависимости от характеристик. Согласно предназначению, трансформаторы бывают двух видов:

  • Тока;
  • Напряжения.

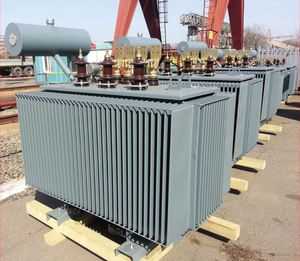

В зависимости от применения в электросетях различают одно и трансформатор силовой трехфазный масляный. Но кроме этих отличий существует разница и в сфере применения. Например, в сетях производственных объектов или крупных населенных пунктов используют силовые агрегаты. Они предназначены для понижения напряжения до 220 В. Для защиты техники от скачков в сети применяют бытовые трансформаторы, при проведении сварочных работ – приборы, способные понижать напряжение до нужного для эффективной работы оборудования.

Еще один вид – это масляные трансформаторы ТМГ. Они предназначены для сетей более 6000 В. Они состоят из магнитопровода, собранного из двух стальных листов, обмотки из медного провода и бака.

Кроме того, имеются еще и сухие трансформаторы. В последнее время они находят широкое распространение. Преимущество сухих трансформаторов перед масляными заключаются в их высоком уровне безопасности. Поэтому они очень часто используются в местах с повышенными требованиями, таких как учебные заведения, парковки и другие.

Критерии выбора оборудования

Существует множество различных аспектов, которые должны быть учтены при использовании силового оборудования. Так на выбор модели трансформатора влияют условия его потенциальной эксплуатации и в частности:

  • Сфера применения;
  • Место установки;
  • Суммарная мощность потребителей.

Рассмотрим специфику выбора с учетом каждого из них. Одним из главных параметров является сфера применения. Ориентируясь на нее нужно определиться с такими характеристиками, как:

  1. Мощность, она должна соответствовать предполагаемым нагрузкам и позволять агрегату справляться с перегрузками;
  2. Возможность эксплуатации прибора при росте нагрузки;
  3. Стоимость и срок службы.

Однако выбирая трансформатор нужно уметь правильно определять его основные параметры:

  • Первичное и вторичное напряжение;
  • Частоту тока;
  • Фазность;
  • Нагрузку;
  • Способ расположения;
  • Особенности размещения.

Но кроме всех, перечисленных характеристик должны учитываться и функционал агрегата, а также его непосредственное назначение. Если предполагается подключение трансформатора к цепи измерительных приборов, то используют соответствующий вид устройства. Для защиты от скачков в сети выбирают агрегат, не отличающийся высокой точностью, но обладающий необходимыми функциями. Наибольшей популярностью в последнее время пользуются сухие трансформаторы, они часто используются вместо масляных и имеют большое количество плюсов.

И хотя основным назначением трансформаторов является повышение или понижение тока они находят широкое применение и в схемах питания бытовой техники. В этом случае обычно используются агрегаты, имеющие несколько обмоток.

Что касается масляных трансформаторов, то они находят применение в самых различных сферах деятельности человека.

Учесть все факторы и не ошибиться простому обывателя будет очень сложно. Поэтому лучший вариант – это обращение за помощью к профессионалам. Только они смогут выбрать оптимальную модель трансформатора с учетом особенностей вашего объекта.

Особенности обслуживания и эксплуатации силового оборудования

Чтобы агрегат мог эффективно использоваться на протяжении всего периода работы необходимо регулярно проводить техническое обслуживание трансформатора масляного по КТПН. Согласно нормативным документам плановое ТО подразделяется на:

  • Техническое обследование;
  • Профилактический осмотр.

Кроме этих видов обслуживания могут проводиться и внеплановые работы. Их необходимость обусловлена обычно выходом из строя отдельных деталей или аварией агрегата. В этом случае осуществляет ремонт масляных трансформаторов.

В процессе технического обслуживания дополнительно проверяют следующие параметры:

  • Наличие повышенных вибраций и посторонних шумов, что способствует неправильной работе аппаратуры, установленной на объекте;
  • Соответствие количества переключений – данным на счетчиках.

Что касается осмотра составных элементов агрегата, то он выполняется согласно инструкциям по их эксплуатации. Частота проведения ТО устанавливается специальными правилами. Для подстанций, где дежурит персонал осмотр проводится один раз в сутки, для работающих в автономном режиме – 3 раза в течение месяца. Однако сроки могут изменяться в зависимости от местных условий.

Незапланированные осмотры проводятся в случае выявления неисправностей, вызванных резким изменением температуры окружающей среды. В такой ситуации может потребоваться ремонт силовых масляных трансформаторов.

Кроме того, они должны периодически подвергаться профилактическому контролю. При его проведении осуществляется проверка уровня масла, осуществляется замена изношенных уплотнителей, фильтров.

generatorvolt.ru

как устроен, принцип работы силового трансформирующего устройства

При передаче электроэнергии на большие расстояния очень важно минимизировать её потери. Поэтому вырабатываемую генераторами энергию необходимо правильно преобразовывать с целью получения более высокого напряжения. Для этих целей в специальных подстанциях устанавливают силовой масляный трансформатор.

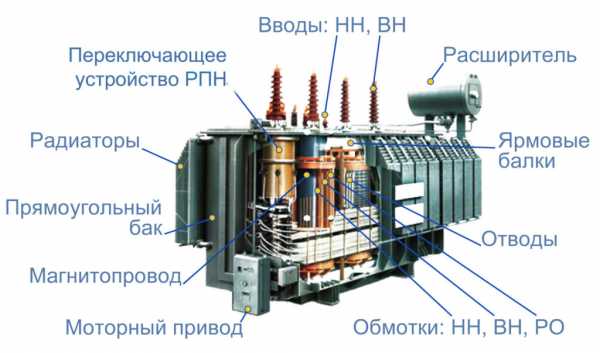

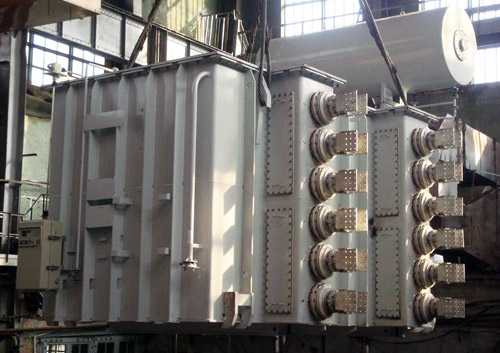

Составляющие конструкции

Высоковольтные линии электропередач с напряжением более 6 тысяч вольт защищают специальными устройствами, преобразующими переменный электрический ток и защищающими сети от серьёзного перенапряжения. Существует два типа таких устройств:

  • обычные трансформаторы;
  • автотрансформаторы.

Обе разновидности имеют похожее устройство и функциональные характеристики. Стандартная конструкция трансформатора включает в себя следующие составляющие:

  • Ферромагнитный сердечник. Он заключается в специальный прочный корпус, не позволяющий агрессивной среде вывести его из строя.
  • Обмотка. Бывает медной и алюминиевой, имеет сечения круглой либо прямоугольной формы. Концентрическая обмотка имеет вид цилиндров, располагающихся один в другом. Несколько слоёв обмотки с низким напряжением занимают место близко к сердечнику. Винтовая обмотка высокого напряжения устанавливается на специальный цилиндр, выполняющий роль изолятора. Балки, на которых находится обмотка, имеют специальную защиту.
  • Газовое реле. Находясь в трубопроводе между основным и расширительным баком, оно пропускает весь газ, образующийся в процессе нагрева масла. Реле срабатывает даже при минимальном газообразовании. Если объём газа увеличивается, об этом уведомляют световые и звуковые датчики. В случае когда газа образуется очень много, чтобы не допустить разложения масляных веществ, происходит автоматическое срабатывание выключателей во всём трансформаторе.
  • Гильза для термометра. Термометр требуется для постоянного отслеживания температуры поверхностных слоёв масла.

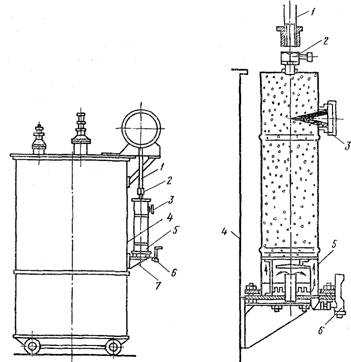

  • Осушитель воздуха. Не даёт влаге из воздуха попадать в масло и ухудшать его диэлектрические параметры.
  • Выхлопная труба. Для того чтобы масло поступало в нужном количестве, один край трубы соединяется с основным баком трансформатора, второй находится на уровне чуть выше расширителя.
  • Предохранительная мембрана. Крепится на край выхлопной трубы, выполняет защитную функцию при аварийном скачке напряжения. В некоторых устройствах вместо мембраны может использоваться сильфон или клапанные элементы.
  • Проходные изоляторы. С их помощью обеспечивается безопасное функционирование прибора. Для удобства управления прибор оснащается ручкой на крышке бака.

Устройство масляного трансформатора предусматривает наличие в нём охлаждающей и магнитной системы. Главная отличительная черта такого устройства от автотрансформатора — его небольшой размер, благодаря которому использование масляного трансформатора становится удобным и на улице, и в технических помещениях любого размера.

Принцип действия

Работа устройства, преобразующего ток, основывается на принципе электромагнитной индукции. Ток переменного напряжения поступает на обмотку, создавая переменное магнитное поле. Последнее способствует дальнейшему образованию электрического тока.

Масло, обладающее высокими диэлектрическими свойствами, заливается в бак, оснащённый задвижками и вкручивающейся пробкой. Находящееся в нижней части запорный вентиль позволяет производить отбор проб масла для анализа. Для увеличения поверхности бака могут использоваться пластины из металла, ускоряющие процедуру теплообмена между маслом и внешним воздушным слоем.

Попадая в бак, масло начинает движение по внутреннему и внешнему кругу. Функцию первого круга выполняют два коллектора, образующих радиатор.

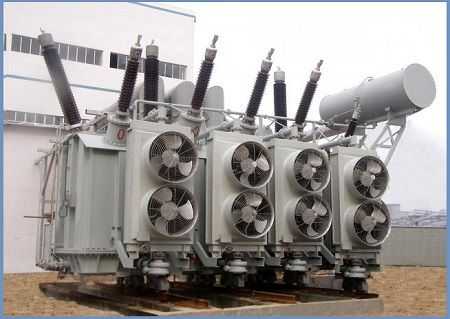

Температура радиатора может понижаться естественным способом либо с помощью специально предусмотренной вентиляционной системы. Такая система, с одной стороны, эффективно охлаждает оборудование, с другой — сокращает его нагрузочные показатели в среднем на 25%.

Температурный режим

Циркулирующее внутри бака масло, нагреваясь и охлаждаясь, постоянно меняет свой объём в рамках заданного диапазона. Для своевременной компенсации колебаний объёма в трансформаторе имеется расширительный бачок с маслоуказателем. Благодаря принципу сообщающихся сосудов, используемому при его установке, и прозрачному градуированному стеклу, процесс отслеживания уровня масла в приборе максимально прост.

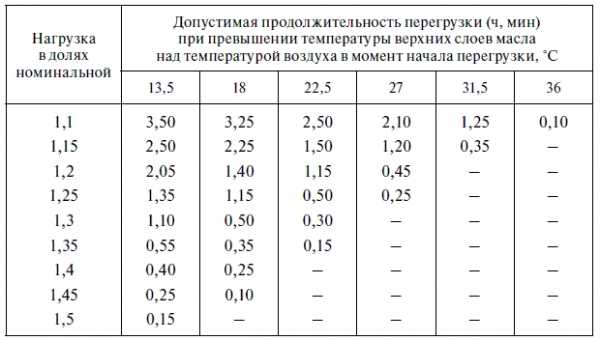

В процессе работы силового трансформатора температура масла достигает очень больших значений, поэтому при его охлаждении в атмосферу выходит огромное количество тепла.

Развитие современных промышленных технологий позволило использовать высвобождающуюся тепловую энергию для отопления зданий, располагающихся вблизи работающих трансформаторных подстанций.

Правильная эксплуатация и обслуживание

Залогом долговременной эксплуатации масляного трансформатора служит соблюдение всех норм его использования, прописанных в инструкции. Чтобы прибор работал бесперебойно, он должен подвергаться:

  • профилактическому осмотру;
  • техническому обследованию;
  • внеплановому ремонту.

Во время этих работ специалисты проводят проверку работающего устройства на наличие постороннего шума и излишних вибраций, сверяют число переключений с данными, отображающимися на счётчиках. Периодичность проверок масляных трансформаторов зависит от способа их работы. Если процесс эксплуатации контролируется профессионалами, осмотр должен проводиться ежесуточно. В случаях с автономно работающими приборами достаточно трёх проверок в месяц.

220v.guru

Устройство масляного трансформатора - GlobeCore.ru

Рассмотрим устройство масляного трансформатора. Основная особенность строения масляных трансформаторов состоит в том, что магнитопровод с обмотками помещают в бак, который предварительно наполняется трансформаторным маслом.

Последнее необходимо для отведения тепла от обмоток и магнитопровода через стенки бака и трубы радиатора. В связи с тем, что электрическая прочность масла существенно больше, чем у воздуха, имеет место интенсификация охлаждения. Это позволяет уменьшить размеры и вес масляных трансформаторов в сравнении с устройствами воздушного охлаждения аналогичной мощности.

При мощности трансформаторов свыше 30 кВА с целью увеличения охлаждающей способности используют ребристые стенки бака или трубчатые баки.

Устройство масляного трансформатора: расширитель, вводы и тележка

Расширитель применяется в трансформаторах для компенсации объема масла при перепадах температуры, а также чтобы защитить изоляционную жидкость от увлажнения и окисления.

На крышке бака устанавливается выхлопная труба, призванная отводить накопившиеся газы и не допустить повышения давления с последующим повреждением емкости. Соединение бака с расширителем обеспечивается за счет трубопровода. В нем размещается газовое реле, которое срабатывает при возникновении в трансформаторе повреждений, сопровождающихся обильным выделением газов. При этом происходит отключение трансформатора от питающей сети.

Соединение обмоток обеспечивается вводами. В трансформаторах с масляным охлаждением в качестве вводов применяются фарфоровые изоляторы, снабженные металлическим фланцем для крепления к крышке или стенке бака.

Перемещение трансформатора в пределах подстанции обеспечивается за счет тележки, прикрепленной к дну бака. Напряжение переключается рукояткой, расположенной на крышке бака.

globecore.ru

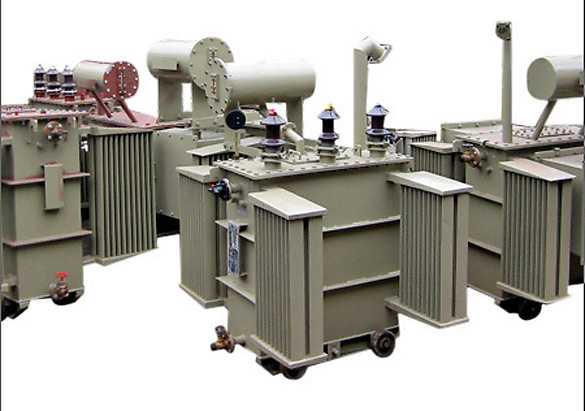

Масляный трансформатор

Для наиболее оптимальной работы электросетей, в них используются определённые приспособления и приборы. Одним из таких приспособлений является масляный трансформатор, который может преобразовывать электрическую энергию и для этой цели, и предназначен, как и прочие виды трансформаторов. Но у данного вида трансформатора есть свои преимущества, которые выгодно выделяют его на фоне собратьев. Особенно он востребован на многих производствах, которые требуют большого потребления электрической энергии. Современные масляные трансформаторы это высокотехнологичные устройства, которые достаточно просты в эксплуатации и достаточно надёжны.


Этот вид трансформаторов способен с лёгкостью выдерживать различные температурные режимы и потому прекрасно работает как при очень высоких температурах окружающей среды, так и при особенно низких, что позволяет использовать его в регионах с самым различным климатом. Его температурные рамки колеблются от плюс сорока градусов по Цельсию, до минус шестидесяти. Благодаря возможности работы в таких низких температурах, нередко применяют в условиях крайнего севера.


Но для того, чтобы масляный трансформатор всегда работал исправно, требуется выполнение определённых правил. И в первую очередь необходимо учитывать какого качества используется масло. В нём ни в коем случае не должны присутствовать вредные примеси и пыль в изрядных количествах (определённый процент примесей всегда допускается). Далее, для исправной и долгой работы, среда в которой он работает, обязательно должна соответствовать определённым нормам техники безопасности. Поблизости не должно находиться взрывчатых веществ, открытого огня или химикатов, которые могут повлиять на целостность корпуса трансформатора.



Применение масляного трансформатора


Используют масляные трансформаторы, как уже писалось выше, в самых различных сферах народного хозяйства и промышленности, вследствие чего тяжело выделить что-то одно. Далее рассмотрим принцип действия. Сразу упомянем тот факт, что главной особенностью такого трансформатора является специальный маслорасширитель, который способствует компенсации температурных изменений объёмов масла.









Другой очень важной деталью, которая составляет маслорасширитель, является осушитель воздуха, встроенная прямо внутрь. Его роль, как составляющего элемента, очень важна, поскольку именно осушитель воздуха препятствует попаданию в устройство посторонних элементов, имеющих возможность нарушить работу системы. Это может быть обычная пыль, но как следует из самого названия элемента, осушитель воздуха также предохраняет масляный трансформатор от излишней влажность, благодаря чему увеличиваются эксплуатационные качества данного устройства.

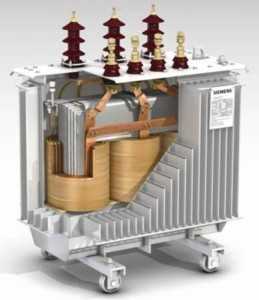

Устройство масляного трансформатора


Что представляет собой масляный трансформатор? Рассмотрим особенности его конструкции. В первую очередь такой трансформатор создаётся очень компактным устройством, которое с лёгкостью можно разместить как снаружи, так и внутри здания. Его корпус надёжно защищён от влияния окружающей среды, но дополнительную защиту, как писалось выше, также обеспечивают и составляющие элементы устройства. Помимо этого внутренняя конструкция такова, что содержит в себе гильзу, предназначенную для жидкостного термометра. Жидкостный термометр в свою очередь предназначен для измерения температурного режима верхних слоёв масла, что обеспечивает дополнительный контроль за работой устройства.


В целом устройство представляет собой конструкцию, состоящую из балок магнитопровода, которые имеют обмотки. Как правило, для более надёжной работы обмотки очень надёжно на нём крепятся. Балки защищены специальным корпусом, представляющим собой особый защитный бак с надёжно закрывающимся корпусом. Через эту крышку проведены цепи связанные с обмоткой. Это делается при помощи проходных изоляторов, что также обеспечивает наибольшую эффективность и безопасность устройства.



Над самой крышкой располагается расширитель, который через трубопровод соединён с баком, а через разрез в самом соединительном трубопроводе устанавливается газовое реле. Также немаловажной деталью масляного трансформатора является выхлопная труба, которая предназначена для того, чтобы выводить наружу вредные газы и масло. Обеспечивает управление рукоятка, монтированная на крышке бака и оснащённая переключателями. Для большей безопасности, крышка масляного трансформатора обеспечена целой системой зажимов и магнитных замков.



promplace.ru

Конструкция и характеристики трансформаторов ТМ. Трансформатор масляный устройство


Что представляет собой трансформатор масляный, разберем все подробно

Как предупредить выход из строя оборудования, подключаемого к электрической сети? Ответ один – добиться их стабильной работы без скачков напряжения. Сделать это можно используя специальные устройства, одним из которых является трансформатор масляного типа. Этот прибор предназначен для преобразования переменного тока в сетях с напряжением более 6000 В. Он имеет широкую сферу применения, затрагивающую различные сферы промышленности.

Конструктивные особенности трансформатора

В устройстве этого прибора нет ничего сложного. Его основным элементом является ферромагнитный сердечник на который намотаны две обмотки. В некоторых моделях их может быть больше. Но есть и такие, где только одна обмотка. Они получили название автотрансформаторов.

Отличия в конструкции не ограничиваются только числом обмоток. Они касаются и типа сердечника.

Устройство масляного вида

Также в состав устройства трансформатора с масляным охлаждением включены системы:

  • Магнитная;
  • Охлаждения.

Масляный трансформатор имеет некоторые отличия в устройстве. И самым главным из них являются компактные размеры. Обычно он выпускается таких габаритов, которые позволяют легко размещать прибор в любом помещении и даже использовать его в уличных условиях. Корпус прибора имеет защиту от агрессивного воздействия окружающей среды. Внутри него располагается гильза для жидкостного термометра. Он используется для контроля за температурой верхних слоев масла.

Балки, на которых крепятся обмотки защищены особым корпусом. На крышке имеются специальные проходные изоляторы. Они предназначены для проведения цепей, связанных с обмоткой и обеспечивают безопасную работу устройства.

Смотрим видео, сфера применения и его конструкция:

Над крышкой корпуса установлен расширитель. Его соединение с баком выполнено при помощи трубопровода с газовым реле. Для вывода наружу вредных газов используется специальная выхлопная труба. Управление работой трансформатора осуществляется при помощи специальной рукоятки, установленной на крышке бака.

Принцип работы

Действие таких приборов основывается на электромагнитной индукции. Оно заключается в следующем. На первичную обмотку прибора из внешней сети подается переменный ток. За счет него создается переменное магнитное поле. Оно, в свою очередь, приводит к образованию тока.

Если сформулировать принцип работы устройства согласно законам физике, то он заключается в создании электродвижущей силы магнитным потоком, который изменяется во времени.

Классификация агрегатов осуществляется по различным признакам. Одним из них является способ изготовления, согласно этому критерию трансформаторы бывают:

  • Стержневые;
  • Броневые.

Первые имеют конструкцию, в которой обмотка наматывается на сердечник. У броневых она, наоборот, полностью скрыта. Кроме того, имеются отличия и в способе расположения обмотки. Если у стержневых трансформаторов она находится в горизонтальном положении, то у броневых – в вертикальном.

Смотрим видео, принцип работы агрегата:

Подразделение агрегатов на виды осуществляется и в зависимости от характеристик. Согласно предназначению, трансформаторы бывают двух видов:

  • Тока;
  • Напряжения.

В зависимости от применения в электросетях различают одно и трансформатор силовой трехфазный масляный. Но кроме этих отличий существует разница и в сфере применения. Например, в сетях производственных объектов или крупных населенных пунктов используют силовые агрегаты. Они предназначены для понижения напряжения до 220 В. Для защиты техники от скачков в сети применяют бытовые трансформаторы, при проведении сварочных работ – приборы, способные понижать напряжение до нужного для эффективной работы оборудования.

Еще один вид – это масляные трансформаторы ТМГ. Они предназначены для сетей более 6000 В. Они состоят из магнитопровода, собранного из двух стальных листов, обмотки из медного провода и бака.

Кроме того, имеются еще и сухие трансформаторы. В последнее время они находят широкое распространение. Преимущество сухих трансформаторов перед масляными заключаются в их высоком уровне безопасности. Поэтому они очень часто используются в местах с повышенными требованиями, таких как учебные заведения, парковки и другие.

Критерии выбора оборудования

Существует множество различных аспектов, которые должны быть учтены при использовании силового оборудования. Так на выбор модели трансформатора влияют условия его потенциальной эксплуатации и в частности:

  • Сфера применения;
  • Место установки;
  • Суммарная мощность потребителей.

10i5.ru

Силовые трансформаторы устройство и принцип действия

Содержание:
  1. Основные детали и системы силового трансформатора
  2. Принцип действия и режимы работы
  3. Защита силовых трансформаторов
  4. Монтаж и дальнейшая эксплуатация
  5. Релейная защита силового трансформатора

Транспортировка электрической энергии на большие расстояния неизбежно приводит к определенным потерям. Для того чтобы снизить потери, в системе передачи применяется свойство трансформации. С этой целью электрический ток проходит через трансформаторную подстанцию, с помощью которой осуществляется повышение амплитуды напряжения, подаваемого в ЛЭП для дальнейшей транспортировки.

Конечная точка ЛЭП подключается к вводу удаленной подстанции. Здесь выполняется снижение напряжения, после чего электричество распределяется среди потребителей. На обеих подстанциях установлены силовые трансформаторы, устройство и принцип действия которых позволяет преобразовывать электроэнергию большой мощности. Они отличаются особенностями устройства и техническими характеристиками.

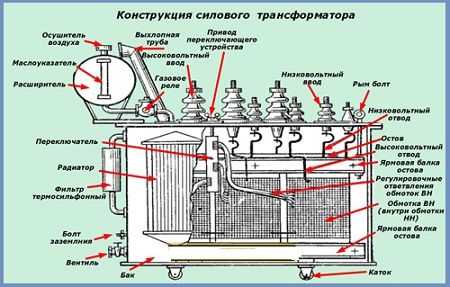

Основные детали и системы силового трансформатора

Металлический корпус предназначен для размещения внутри него электрического оборудования трансформатора. Он представляет собой герметичный бак с крышкой, заполненный трансформаторным маслом. Такой сорт масла имеет высокие диэлектрические качества, с его помощью отводится тепло от деталей, подверженных значительным токовым нагрузкам.

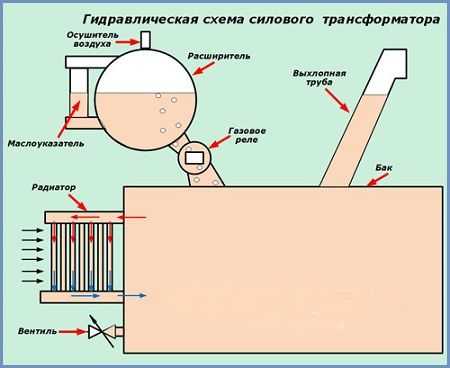

Охлаждение трансформатора осуществляется с помощью гидравлической системы. Залив и слив масла производится с использованием задвижек и вкручивающихся пробок. Отбор масла для химического анализа производится через запорный вентиль, расположенный в нижней части бака.

Циркуляция масла в силовом трансформаторе происходит по двум контурам – внешнему и внутреннему. В состав внешнего контура входит радиатор, состоящий из верхнего и нижнего коллекторов, соединенных между собой металлическими трубками. Нагретое масло проходит через магистрали охладителя, остывает и вновь поступает в бак. Внутри бака масло может циркулировать естественным путем или принудительно под действием давления, создаваемого насосами. Теплообмен значительно улучшается за счет специальных гофр, устанавливаемых на поверхности бака.

Важнейшим элементом силового трансформатора является его электрическая схема. Все ее элементы размещаются внутри корпуса. Верхняя и нижняя балки составляют остов, на котором крепятся все остальные детали. В состав схемы входит магнитопровод, обмотки высокого и низкого напряжения, высоковольтные и низковольтные отводы, регулировочные ответвления обмоток. В нижней части располагаются вводы высокого и низкого напряжения.

Основной функцией магнитопровода является снижение потерь магнитного потока, проходящего через обмотки. Для его изготовления используется специальные сорта электротехнической стали. Ток нагрузки протекает через обмотки фаз. Изоляция витков выполняется специальными сортами хлопчатобумажной ткани или кабельной бумаги. Механическая и электрическая прочность обмоточной изоляции повышается за счет пропитки поверхностей специальным лаком. Подключение обмоток может выполняться по схеме «звезда», «треугольник» или «зигзаг». Для маркировки концов каждой обмотки используются латинские символы.

Принцип действия и режимы работы

Силовые трансформаторы действуют по такому же принципу, как и обычные трансформаторные устройства. Во входную обмотку поступает электрический ток, колебания которого изменяются по времени. Это приводит к наведению в магнитопроводе изменяющегося магнитного поля. Далее изменяющийся магнитный поток проходит через витки второй обмотки, после чего в ней возникает электродвижущая сила.

Во время проверок и в процессе эксплуатации работа трансформатора может происходить в различных режимах:

  • Рабочий режим. В этом случае источник напряжения подключается к первичной обмотке, а нагрузка – к вторичной. Величина тока в каждой обмотке должна быть не более допустимого расчетного значения. В данном режиме обеспечивается устойчивое и надежное питание потребителей в течение длительного времени. В рабочем режиме может создаваться холостой ход и короткое замыкание с целью проверки характеристик трансформаторного устройства.
  • Холостой ход. Создается путем размыкания вторичной цепи, чтобы исключить протекание по ней тока. Данный режим позволяет определить коэффициент полезного действия, коэффициент трансформации, потери в стальных деталях, затраченные для намагничивания сердечника.
  • Режим короткого замыкания. В этом случае накоротко шунтируются выводы вторичной обмотки. На входе трансформатора напряжение оказывается заниженным до значения, при котором создается вторичный номинальный ток с постоянным значением. Данный способ позволяет установить потери в меди.
  • Аварийный режим. К нему относятся любые нарушения работы трансформатора, вызывающие отклонение рабочих показателей за пределы допустимого значения. Особую опасность представляет короткое замыкание, возникающее внутри обмоток. Для предотвращения последствий аварийного режима в силовых трансформаторах устанавливаются автоматические средства защиты и сигнализации. Они поддерживают нормальную работу первичной схемы и полностью отключают ее в случае неисправностей и аварийных ситуаций.

Защита силовых трансформаторов

В первую очередь необходимо постоянно контролировать уровень масла, циркулирующего внутри бака. На его температуру оказывает влияние целый комплекс различных факторов. В связи с этим происходит постоянное изменение объема и главной задачей становится поддержание уровня масла в установленных границах. Важную роль в этом играет использование расширительного бачка, компенсирующего все объемные отклонения. Кроме того, он позволяет вести наблюдения за текущим уровнем масла.

Данные о состоянии уровня снимаются с помощью маслоуказателя, подключаемого параллельно с расширительным бачком.

Силовые трансформаторы должны быть защищены от проникновения влаги, поскольку расширительный бак своей верхней частью плотно контактирует с окружающей средой. С этой целью устанавливается осушитель воздуха, создающий препятствия попаданию влаги в масло, что существенно снижает его диэлектрические свойства.

Важной составляющей масляной системы считается газовое реле, защищающее трансформатор от внутренних повреждений. Оно монтируется внутри трубопровода, который соединяет между собой основной и расширительный баки. Во время нагрева масло и органическая изоляция выделяют газы, попадающие в емкость газового реле, содержащую внутри чувствительный элемент.

В некоторых случаях может возникнуть аварийное повышение давления внутри бака. В целях защиты на крышке трансформатора выполняется монтаж выхлопной трубы. Ее нижний конец должен сообщаться с емкостью бака, а масло – поступать внутрь до необходимого уровня в расширителе. Над расширителем возвышается верхняя часть трубы, которая отводится в сторону и незначительно загибается вниз. Ее конец герметично закрывает стеклянная предохранительная мембрана, разрушающаяся в случае аварийного повышения давления.

Силовые трансформаторы, имеющие обмотку высокого напряжения свыше 1000 В, оборудуются релейной защитой от основных повреждений и неисправностей. Непосредственными защитными устройствами являются вторичные реле прямого или косвенного действия. Их подключение осуществляется не напрямую, а через измерительные трансформаторы напряжения и тока.

Монтаж и дальнейшая эксплуатация силовых трансформаторов

Большинство конструкций силовых трансформаторов обладают значительным весом. Поэтому для их транспортировки к месту монтажа используется специальный транспорт. Оборудование поставляется полностью собранным и готовым к подключению.

Монтаж силового трансформатора выполняется на заранее подготовленном фундаменте или в специальном помещении. Во избежание воздушных мешков под крышкой бака в процессе установки, под катки со стороны расширителя подкладываются стальные пластинки. Их толщина должна обеспечивать подъем 1% с узкой и 1,5% с широкой стороны трансформатора. Длина прокладок составляет не менее 150 мм. При массе устройства до 2 тонн установка выполняется непосредственно на фундамент. Корпус в обязательном порядке соединяется с системой заземления.

Перед началом установки силовые трансформаторы проходят испытания в лабораторных условиях. В это время измеряется коэффициент трансформации, проверяется качество соединений, изоляции, а также соответствие трансформаторного масла.

Релейная защита силового трансформатора

electric-220.ru

Конструкция и техническая характеристика силовых трансформаторов 6-10 кВ

Конструкция масляных трансформаторов.

Силовые трансформаторы предназначены для преобразования (трансформирования) переменного тока одного напряжения в переменный ток другого напряжения — более низкого или более высокого. Трансформаторы, понижающие напряжение, называют понижающими, а повышающие напряжение — повышающими.
Трансформаторы изготовляют двухобмоточные и трехобмоточные. Последние кроме обмотки НН и ВН имеют обмотку СН (среднего напряжения). Трехобмоточный силовой трансформатор позволяет снабжать потребителей электроэнергией разных напряжений. Обмотка, включенная в сеть источника электроэнергии, называется первичной, а обмотка, к которой присоединены электроприемники,— вторичной.

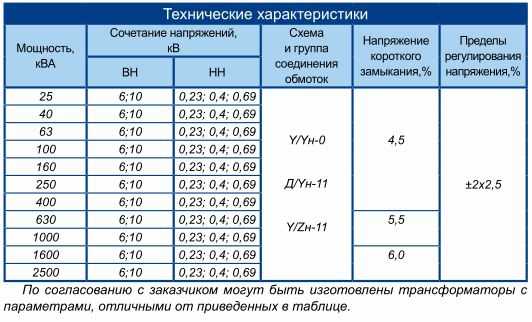

В рассматриваемых распределительных устройствах и подстанциях промышленных предприятий применяют трехфазные двухобмоточные понижающие трансформаторы, преобразующие напряжение 6 и 10 кВ в 0,23 и 0,4 кВ.
В зависимости от изолирующей и охлаждающей среды различают трансформаторы масляные ТМ и сухие ТС. В масляных основной изолирующей и охлаждающей средой являются трансформаторные масла, в сухих — воздух или твердый диэлектрик. В специальных случаях применяют трансформаторы с заполнением баков негорючей жидкостью — совтолом.
Основой конструкции трансформатора служит активная часть, состоящая из магнитопровода 4 (рис. 1) с расположенными на нем обмотками низшего напряжения 3 и высшего напряжения 2 отводов и переключающего устройства. Магнитопровод, набранный из отдельных тонких листов специальной трансформаторной стали, изолированных друг от друга покрытием, состоит из стержней, верхнего и нижнего ярма. Такая конструкция способствует уменьшению потерь на нагрев от перемагничивания (гистерезис) и вихревых токов.
Соединительные провода, идущие от концов обмоток и их ответвлений, предназначенные для регулирования напряжения, называют отводами, которые изготовляют из неизолированных медных проводов или проводов, изолированных кабельной бумагой либо гетинаксовой трубкой.
Переключающие устройства обмоток трансформатора служат для ступенчатого изменения напряжения в определенных пределах, поддерживания номинального напряжения на зажимах вторичной обмотки при изменении напряжения на первичной или вторичной обмотке. С этой целью обмотки ВН трансформаторов снабжают регулировочными ответвлениями, которые подсоединяют к переключателям.


Рис. 1. Активная часть трансформатора серии ТМ: 1 — ярмо, 2 и 3 — обмотки ВН и НН, 4 — магнитопровод
Необходимость регулирования вызвана тем, что в электросистемах возможны различные отклонения от нормального режима электроснабжения, приводящие к неэкономичной работе приемников, преждевременному износу и сокращению сроков их службы. Особенно чувствительны к повышению напряжения электролампы, радиолампы и лампы телевизоров: срок их службы резко сокращается при систематическом увеличении напряжения.
В трансформаторах могут быть два вида переключений ответвлений: под нагрузкой — РПН (регулирование под нагрузкой) и без нагрузки после отключения трансформатора — ПБВ (переключение без возбуждения). С помощью ПБВ и РПН можно поддерживать напряжение, близким к номинальному во вторичных обмотках трансформаторов.
Переключение осуществляют изменением числа витков с помощью регулировочных ответвлений обмоток, т. е. изменением коэффициента трансформации, который показывает, во сколько раз напряжение обмотки ВН больше напряжения обмотки НН или во сколько раз число витков обмотки ВН больше числа витков обмотки НН. Пределы регулирования вторичных напряжений для разных трансформаторов различны: на ±10% 12 ступенями по 1,67% или 16 ступенями по 1,25% с помощью РПН; на ±5% четырьмя ступенями по 2,5% с помощью ПБВ.
Бак трансформатора, в который погружена активная часть, представляет собой стальной резервуар овальной формы, заполненный трансформаторным маслом. Масло, являясь охлаждающей средой, отводит теплоту, выделяющуюся в обмотках и магнитопроводе, и отдает ее в окружающую среду через стенки и крышку бака. Кроме охлаждения активной части трансформатора масло повышает степень изоляции между токоведущими частями и заземленным баком.
Для увеличения поверхности охлаждения трансформатора баки изготовляют ребристыми, вваривают в них трубы или снабжают съемными радиаторами (только у трансформаторов мощностью до 25 кВ-А стенки бака гладкие). Радиаторы присоединяют к стенкам бака патрубками со специальными радиаторными кранами. У верхнего торца бака к его стенкам приваривают раму из угловой или полосовой стали, к которой крепят крышку на прокладках из маслоупорной резины.
В нижней части бака всех типов трансформаторов имеется кран для взятия пробы и слива масла, а в его днище (в трансформаторах мощностью выше 100 кВ-А) — пробка для спуска осадков после слива масла через кран. Второй кран устанавливают на крышке бака, через который заливают в него масло. Оба крана служат одновременно для присоединения к ним маслоочистительных аппаратов.
К дну баков трансформаторов массой выше 800 кг приваривают тележку с поворотными катками, конструкция крепления которых позволяет изменять направление передвижения трансформаторов с поперечного на продольное. Для подъема трансформатора на баке имеется четыре кольца-рыма. Активная часть поднимается за скобы в верхних консолях магнитопровода.
На крышке бака размещены вводы, расширитель и защитные устройства (выхлопная предохранительная труба, реле давления, газовое реле, пробивной предохранитель). К стенкам бака приваривают подъемные крюки, прикрепляют манометрический сигнализатор (у трансформаторов мощностью свыше 1000 кВ- А) и устанавливают фильтры. Трансформатор серии ТМ-1000-10 показан на рис. 2.


Рис. 2. Трехфазный силовой трансформатор мощностью 1000 кВ А с масляным охлаждением:
1 — бак, 2 и 5 — нижняя и верхняя ярмовые балки магнитопровода, 3 — обмотка ВН, 4 — регулировочные отводы к переключателю, 6 — магнитопровод, 7 — деревянные планки, 8 — отвод от обмотки ВН, 9 — переключатель, 10 — подъемная шпилька, 11 — крышка бака, 12 — подъемное кольцо (рым), 13 и 14 — вводы ВН и НН, 15 — предохранительная труба, 16 — расширитель (консерватор), 17 — маслоуказатель, 18 — газовое реле, 19 — циркуляционные трубы, 20 — маслоспускной кран, 21 — катки

Вводы 14 и 15 представляют собой фарфоровые проходные изоляторы, через которые выводы обмоток трансформатора присоединяются к электрическим сетям.
Большинство трансформаторов оборудовано расширителями (рис. 3), обеспечивающими постоянное заполнение бака маслом и уменьшающими поверхность соприкосновения масла с воздухом, следовательно, защищающими масло от увлажнения и окисления. У расширителя есть отверстие для всасывания и вытеснения воздуха при изменении уровня содержащегося в нем масла (дыхательная пробка).

Рис. 3. Расширитель:

1 — бак расширителя, 2 — маслоуказатель, 3 — маслоуказательное стекло, 4 — угольник, 5 — запирающий болт, 6 — крышка трансформатора, 7 — газовое реле, 8 — плоский кран, 9 — трубопровод, 10— опорная пластина

Расширитель имеет цилиндрическую форму, закрепляется на кронштейне, установленном на крышке 6 трансформатора, и сообщается с баком трансформатора трубопроводом, не выступающим ниже внутренней поверхности крышки трансформатора и заканчивающимся внутри расширителя выше его дна во избежание попадания осадков масла в бак 1. Внутренняя поверхность расширителя имеет защитное покрытие, предохраняющее масло от соприкосновения с металлической поверхностью и расширитель от коррозии. В нижней части расширителя имеется пробка для слива масла из него.
Объем расширителя определяют так, чтобы уровень масла оставался в его пределах как летом при 35 °С и полной нагрузке трансформатора, так и зимой при минимальной температуре масла и отключенном трансформаторе. Обычно объем расширителя составляет 11 —12% объема масла в баке трансформатора. Для наблюдения за уровнем масла на боковой стенке расширителя устанавливают маслоуказатель 2, выполненный в виде стеклянной трубки в металлической оправе.
Емкость расширителя должна обеспечивать постоянное наличие в нем масла при всех режимах работы трансформатора от отключенного состояния до номинальной нагрузки и при колебаниях температуры окружающего воздуха, причем при допустимых перегрузках масло не должно выливаться.
В герметичных масляных трансформаторах и трансформаторах с жидким негорючим диэлектриком поверхность масла защищают сухим азотом, а в заполненных совтолом -10 — сухим воздухом. Негерметичные масляные трансформаторы мощностью 160 кВ- А и более, в которых масло в расширителе соприкасается с окружающим воздухом, имеют термосифонный или адсорбционный фильтр, а трансформаторы мощностью 1 мВ • А и более с естественным масляным охлаждением и азотной подушкой — термосифонный фильтр (кроме трансформаторов с жидким негорючим диэлектриком).
Масляные трансформаторы мощностью 1 мВ * А и более с расширителем снабжают защитным устройством, предупреждающим повреждение бака при внезапном повышении внутреннего давления более 50 к Па. К защитным устройствам относят выхлопную трубу со стеклянной диафрагмой и реле давления. Масляные трансформаторы и трансформаторы с жидким диэлектриком с азотной подушкой без расширителя имеют реле давления, срабатывающее при повышении внутреннего давления более 75 кПа.
Нижний конец выхлопной трубы соединяют с крышкой бака, а на верхний ее конец устанавливают тонкую стеклянную мембрану (от 2,5 до 4 мм) диаметром 150, 200 и 250 мм, которая разрушается при определенном давлении и дает выход газу и маслу наружу раньше, чем произойдет деформация бака. Реле давления размещают на внутренней стороне крышки трансформатора. Основными его элементами являются ударный механизм и стеклянная диафрагма. При достижении определенного давления в баке механизм срабатывает, разбивает диафрагму и обеспечивает свободный выход газам.
Трансформаторы мощностью 1 мВ * А и более, имеющие расширитель, снабжают газовым реле, которое реагирует на повреждения внутри бака трансформатора (электрический пробой изоляции, витковое замыкание, местный нагрев магнитопровода), сопровождающиеся выделением газа или резким увеличением скорости перетекания масла из бака в расширитель. Выделение газообразных продуктов происходит в результате разложения масла и других изоляционных материалов под действием высокой температуры, возникающей в месте повреждения. На этом явлении основана работа газовой защиты трансформатора от внутренних повреждений, сопровождающихся выделением газов при их утечке, утечке масла и попадании воздуха в бак. Основной элемент этой защиты — газовое реле, устанавливаемое обычно на трубопроводе, который соединяет расширитель с баком, имеющим наклон к горизонтали от 2 до 4 В газовом реле имеются две пары контактов для работы на сигнал или отключение.
Пробивные предохранители служат для защиты от пробоя обмоток ВН на обмотки НН. Устанавливают их на крышке бака и подсоединяют к нулевому вводу НН, а при напряжении 690 В — к линейному вводу.
При пробое изоляции между обмотками ВН и НН промежуток между контактами, в котором проложены тонкие слюдяные пластины с отверстиями, пробивается и вторичная обмотка оказывается соединенной с землей.
Для заземления трансформаторов служит специальный заземляющий контакт с резьбой не менее Ml2, расположенный в доступном месте нижней части бака со стороны НН и обозначенный четкой несмывающейся надписью «Земля» или знаком заземления. Поверхность заземляющего контакта должна быть гладкой и зачищенной; заземление осуществляют подсоединением стальной шины сечением не менее 40><4 мм.
Для измерения температуры масла на трансформаторах монтируют ртутные термометры со шкалой от 0 до 150° С или термометрические сигнализаторы ТС со шкалой от 0 до 100° С. Последние снабжены двумя передвижными контактами, которые можно установить на любую температуру в пределах шкалы. Первый контакт, будучи включенным в сигнальную цепь, при определенной температуре масла дает сигнал; в случае дальнейшего повышения температуры масла второй контакт, соединенный с реле, отключает трансформатор. На трансформаторах мощностью 6300 кВ * А и выше установлены термометры сопротивления.
Для сушки и очистки увлажненного и загрязненного воздуха, поступающего в расширитель при температурных колебаниях масла, все трансформаторы снабжены воздухоочистительным фильтром — воздухоосушителем (рис. 4), который представляет собой цилиндр, заполненный силикагелем и размещенный на дыхательной трубке 1 расширителя.


Рис. 4. Воздухоочистительный фильтр (воздухоосушитель):
1 — дыхательная трубка, 2 — соединительная муфта, 3 — смотровое окно, 4 — бак трансформатора, 5 — масляный затвор, 6 — указатель уровня масла в затворе, 7— кронштейн
В нижней части цилиндра расположен масляный затвор 5 для очистки засасываемого воздуха, в верхней части — патрон с индикаторным силикагелем, который при увлажнении меняет свою окраску с голубой на розовую.
Для поддержания изоляционных свойств масла, а следовательно, продления срока его службы предназначен термосифонный фильтр (рис. 5), представляющий собой цилиндрический аппарат, заполненный активным материалом — сорбентом (поглотителем продуктов старения масла).


Рис. 5. Термосифонный фильтр:
1 — радиаторные краны, 2 — загрузочный люк, 3 — пробка с отверстием для выпуска воздуха, 4 — силикагель, 5 — сетка, 6 — дно с отверстиями, 7,8 — пробки для отбора пробы масла и его слива, 9 — корпус фильтра, 10 — стенка бака трансформатора
Фильтр присоединяют к баку трансформатора двумя патрубками и промежуточными плоскими кранами. Работа фильтра основана на термосифонном принципе: более нагретое масло верхних слоев, проходя через охлаждающее устройство, опускается вниз. Параллельно радиаторам подсоединен термосифонный фильтр. Следовательно, через фильтр масло проходит сверху вниз и непрерывно очищается. Фильтры устанавливают на трансформаторах мощностью 160 кВ * А и выше.
Особенности конструкции сухих трансформаторов. Масляный трансформатор взрыво- и пожароопасен, поэтому, когда из-за пожарной безопасности недопустимы масляные трансформаторы, используют сухие или трансформаторы с негорючим заполнителем (совтолом, пиранолом, кварцевым песком). Поскольку отсутствует масло, сухие трансформаторы можно устанавливать непосредственно в цехах промышленных предприятий без устройства специальных трансформаторных камер.
Силовые трехфазные сухие трансформаторы ТСЗ (рис. 6) в защищенном исполнении изготовляют мощностью от 160 до 1600 кВ * А, обмотки которых имеют класс напряжения 6—10 кВ для ВН и 0,23; 0,4 и 0,69 кВ для НН. Применяют также сухие трансформаторы мощностью менее 160 кВ- А (25, 40, 66, 100 кВ- А).
Условное обозначение трансформаторов. Обозначения типов трансформаторов построены по определенной системе, отражающей конструкцию (буквы) и основные электрические параметры (цифры). Буквенные обозначения следующие: первая буква — число фаз (О — однофазный, Т — трехфазный), вторая или две — вид охлаждения (М — естественное масляное, С — сухое без масла, Д — дутьевое, Ц — циркуляционное, ДЦ — принудительное циркуляционное с дутьем), третья — число обмоток (Т — трехобмоточный). В условном обозначении могут быть другие буквы, указывающие конструктивные особенности трансформатора.

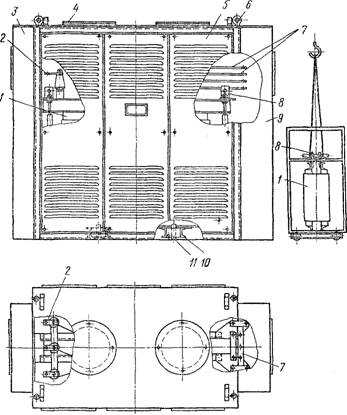

Рис. 6. Силовой трехфазный сухой трансформатор ТСЗ:
I — активная часть, 2 — ввод ВН, С, 9 — коробки ввода ВН и НН, 4 — крышка люка, 5 — кожух, 6 и 8 — кольцо и пластина для подъема трансформатора, 7 — шины НН, 10 — тележка, 11 — каток
Первая цифра, стоящая после буквенного обозначения трансформатора, показывает номинальную мощность (кВ- А), вторая — номинальное напряжение обмотки ВН (кВ). В последнее время добавляют еще две цифры, означающие год разработки трансформатора данной конструкции, например обозначение трансформатора ТМ-1000/10—93 расшифровывается так: трехфазный, двухобмоточный с естественным масляным охлаждением, мощностью 1000 кВ • А и напряжением обмотки ВН 10 кВ, конструкции 1993 г.

Ещё по теме:

silovoytransformator.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
