Магнитная плита прямоугольная паспорт (Х41000-220 или Х41150-400)

Назначение.

Плиты магнитные прямоугольные предназначены для закрепления ферромагнитных заготовок при обработке на плоскошлифовальных, фрезерных, строгальных и других станках, а также как самостоятельные приспособления при выполнении слесарных, сварочных, разметочных, сборочных, контрольных и других работ.

Технические характеристики.

2.1. В конструкции плиты магнитной прямоугольной использованы постоянные магниты, размещенные в стальной арматуре, которая используется как концентратор магнитной энергии.

Удельная сила притяжения – 80 Н/см2

Усилие переключения – не более 80 Н

2.2. Технические характеристики магнитных прямоугольных плит приводятся в таблице

Таблица — Технические характеристики прямоугольных магнитных плит
МодельШирина, ммДлина плиты, ммДлина основания, ммВысота плиты, ммТолщина магнитного слоя, ммШаг магнитных элементов, ммМасса, кг
Х41100-22010022024040181+47
Х41150-40015040042040181+419

 Устройство и принцип работы.

 3.1. Плита  состоит  из  трех  основных  частей: подвижного  и  неподвижного  магнитных  блоков  и  корпуса. Магнитные  блоки  собраны  из  стальных  пластин, между  которыми  расположены  керамические  постоянные  магниты. Свободное  пространство  между  стальными  пластинами  заполнено  немагнитным  материалом.

Рис. Устройство магнитной плиты

3.2. При включенном состоянии полюсы 2 силового блока лежат на немагнитных элементах 5 корпуса 1, направляя весь магнитный поток магнитов 3 через адаптер 4 и детали 6. при отключенном состоянии полюса 2 расположены под немагнитными прокладками адаптера. В результате магнитный поток имеет новое направление.

 3.3. Подвижный  магнитный  блок  расположен  внутри  корпуса  и  может  смещаться  с  помощью эксцентрикового  волка вправо  или  влево поворотом  рукоятки  на  180˚. В  выключенном  положении  совмещаются  магнитопроводы  с  разной  полярностью немагнитный  поток  на  рабочей  поверхности  отсутствует.

По сравнению с электромагнитными плитами и гидро- или пневмoприспособлениями имеют следующие преимущества:

  • не требуют подключения к источнику энергии;
  • позволяют достигать более высокую точность при  обработке заготовок;
  • обеспечивают абсолютную надежность крепления;
  • сохраняют основные технические параметры в течение всего срока службы на первоначальном уровне;
  • не требуют периодического  ремонта и технического обслуживания

Порядок работы и техническое обслуживание.

 4.1. Магнитную плиту прямоугольную расконсервировать, ознакомиться с паспортом на изделие.

4.2. Разместить плиту магнитную на столе станка или на верстаке.

4.3. При необходимости, поверхность плиты магнитной может быть перешлифована в соответствии с производственными требованиями

4.4. После проверки правильности крепления можно перейти к  работе на станке.

4.5. Заготовку из ферромагнитного материала разместить на плите в требуемом положении и повернуть рычаг на 180 градусов. Проверить надежность крепления. После этого можно переходить к обработке заготовки.

4.6. Стружку на магнитной плите, образующуюся при обработке заготовки можно удалить щеткой-сметкой после поворота рукоятки на 180 градусов, и после обратно зафиксировать заготовку, повернув рукоятку плиты.

4.7. По окончании работ повернуть рукоятку и снять заготовку с магнитной плиты.

4.8. Недопустимо воздействие ударной нагрузки на заготовку, закрепленную на магнитной плите, т.к. это приводит к снижению намагниченности отдельных магнитных элементовмагнитной плиты и соответственно к снижению сил притяжения плиты в целом.

4.9. При возникновении грубых забоин на зеркале рабочей поверхности магнитной плиты и вследствие этого, снижения точностных характеристик базирования заготовки, допускается перешлифовка рабочего зеркала плиты магнитной.

4.10. Удельная сила притяжения проверяется испытательным  образцом  Ø 50 мм  и  высота  20  мм на  расстоянии  более  40  мм  от  всех  краев зеркала рабочей поверхности плиты. Допускается в 10% контрольных точек, измеренных по диагонали плиты с шагом  10  мм,

снижения  силы  притяжения  не  менее  1,0 кгс/см2.

4.11. При перешлифовке  зеркала  рабочей  поверхности  плиты  допускается  снятие  общего  припуска  не  более  5,0 мм. В  состоянии  поставки зеркало рабочей поверхности плиты и основание  предварительно  шлифованы. Допуск  на  шлифовку  согласно  ТУ 2-024-2773-82  не  более  1,5 мм. Окончательная  шлифовка  производится  потребителем  на  собственном  станке.

Комплектность.

 В комплект входят:

  • плита магнитная прямоугольная
  • рукоятка
  • паспорт

Требования безопасности.

 6.1. Перед началом обработки заготовки, проверить надежность ее закрепления на плите.

6.2. Запрещается применять ударную нагрузку при снятии закрепленной заготовки.

Сведения о консервации.

 7.1. Плита магнитная прямоугольная подвергнута консервации в соответствии с требованиями ГОСТ9014-76. Наименование и марка консерванта – масло консервационное К-17.

7.2. Срок хранения плиты магнитной без переконсервации – 2 года, при условии  хранения в условиях по ГОСТ 15150-69.

Правила хранения.

 Условия эксплуатации плиты магнитной прямоугольной — ГОСТ 15150 в закрытом помещении при отсутствии паров агрессивных веществ, вызывающих коррозию магнитной плиты.

Гарантийные обязательства.

 Гарантийный срок эксплуатации изделия – 1 год, со дня продажи (получения покупателем) плиты магнитной прямоугольной, при условии соблюдения потребителем правил хранения и эксплуатации изделия.

Скачать технический паспорт бесплатно можно по ссылке ниже.

Формат: Doc.


pro-techinfo.ru

Магнитная плита для шлифовального станка

Содержание статьи:

Одним из основных компонентов шлифовального станка является фиксирующий элемент, с помощью которого происходит крепление заготовки для дальнейшей обработки. Наряду с механическими узлами широкое распространение получила плита магнитная, которая отличается от аналогов не только надежностью, но и хорошими эксплуатационными свойствами.

Общие сведения о конструкции

Механическая магнитная плита

Главным преимуществом магнитных плит является хороший показатель фиксации заготовки, а также их относительно небольшие размеры. Для комплектации станков применяются два типа: электромагнитные и магнитные. Они имеют существенные конструктивные различия.

Плита имеет достаточно простой принцип работы. На ее поверхности создается магнитное поле, которое удерживает металлосодержащие заготовки на поверхности стола. Это позволяет выполнить обработку не только внешней плоскости материалов, но и торцевых областей. В некоторых случаях возможно одновременное шлифование нескольких деталей. Благодаря магнитным свойствам на рабочую поверхность можно установить дополнительное оборудование или вспомогательные устройства.

Конструктивные особенности магнитных плит различного типа:

  • плита электромагнитная. Она состоит из корпуса, внутри которого расположены две группы электромагнитных катушек. Они разделены немагнитной прослойкой. При подаче электричества на установленную деталь, формируется электромагнитное поле, которое фиксирует заготовку. Недостатком подобной конструкции является отсутствие сцепления в случае отключения электроэнергии. Поэтому рекомендуется установить реле деактивации станка при возникновении подобной ситуации;
  • магнитная плита. Конструктивно она напоминает электромагнитную модель. В ней также установлены две группы магнитов, отличающихся полярностью. На рабочей поверхности плиты установлены блоки из немагнитного материала. В нормальном положении они препятствуют возникновению магнитного поля. С помощью механического устройства происходит их смещение, в результате чего заготовка надежно фиксируется на столе.

Механическая плита магнитная имеет большую степень надежности, но для ее включения/выключения необходимо поворачивать рычаг. Это влияет на оперативность смены положений деталей, и как следствие — производительность. Поэтому чаще всего электромагнитные модели используются при массовом производстве, а механические — для более точной обработки.

Помимо горизонтально ориентированных плит для шлифования может использоваться устройство для поперечного сверления валиков. Магниты располагаются вдоль заготовки, что дает возможность обрабатывать цилиндрические детали сложной формы.

Технические параметры

Электромагнитная плита

Магнитные плиты редко входят в стандартную комплектацию заводского оборудования. Чаще всего их приобретают отдельно. Поэтому важно знать их основные технические характеристики, которые должны соответствовать параметрам конкретной модели станка.

Определяющим параметром являются габариты. Размер плиты может варьироваться от 10*25 см до 32*100 см. При этом при увеличении габаритов устройства возрастает его масса. Это напрямую влияет на максимальный вес обрабатываемой детали, так как плита устанавливается на стандартный рабочий стол.

Основные параметры, которыми должна обладать плита магнитная:

  • размеры и масса. Учитываются не только ширина и длина, но и высота. Она может повлиять на максимально допустимый размер детали;
  • удельная сила притяжения. Она должно быть равномерна по всей плоскости установки. Обычно этот параметр составляет от 50 до 120 Н/см²;
  • расстояние между полюсами. Эта характеристика определяет минимальный размер обрабатываемой детали.

Во время работы плита магнитная может изменить геометрию заготовки. Поэтому процесс установки и последующего снятия детали должен быть максимально аккуратен. Также следует учитывать основной недостаток электромагнитных моделей — нагрев поверхности во время активации. Это не только является основной причиной выхода из строя устройства, но и сказывается на свойствах заготовки.

В видеоматериале показан пример работы магнитной плиты небольших размеров:

stanokgid.ru

Магнитная плита для шлифовального станка

Магнитные плиты для шлифовальных станков – это особый класс металлообрабатывающего оборудования, которое предназначено для удерживания стальных заготовок на рабочей поверхности под воздействием сил электромагнитного притяжения. Казалось бы, для чего использовать такую изощренную конструкцию, когда можно задействовать в качестве фиксатора традиционные кулачки, которые надежно зажимают заготовку и обеспечивают предельную жесткость в процессе обработки? В действительности же электромагнитная фиксация с помощью магнитных плит для шлифовальных станков имеет ряд преимуществ, которые мы рассмотрим ниже.

Ключевой плюс – это возможность работы оборудования в многопоточном режиме. Мастер может одновременно зафиксировать несколько заготовок на одной установке, тем самым повысив производительность своего труда на порядок. Кроме того, магнитная плита для шлифовального станка способна обеспечить предельную точность обработки заготовки.

Это связано с тем, что в процессе шлифования металлическая деталь нагревается и, соответственно, расширяется. Зажатая в тиски заготовка в этом случае деформируется, в то время как установленная на электромагнитной плоскости – свободно расширяется на рабочей поверхности.

При этом стоит помнить, что плита не способна обеспечить столь же больших усилий, как фиксирующие кулачки. Кроме того, если произойдет аварийное прерывание подачи электропитания – случится срыв заготовки с рабочей поверхности. Вот почему сфера применения магнитных плит для шлифовальных станков исключает работы, подразумевающие большие силы резания.

Еще один минус подобных установок состоит в таком явлении как остаточный магнетизм, свойственный стальным заготовкам, которые обрабатывались подобным образом. К счастью, справиться с проблемой можно с помощью демагнитизатора, что в большинстве случаев позволяет закрыть глаза на вышеописанный недостаток.

Конструкция и принцип работы

Корпус – важнейшая часть конструкции магнитной плиты для шлифовального станка – производится из мягкой стали. Его днище имеет специальные полюсные выступы. Рабочая поверхность плиты покрывается специальной крышкой, участки которой располагаются над полюсами и разделены особыми немагнитными прослойками. Постоянный ток пропускается через катушки.

В этом случае наружная поверхность стола выступает в качестве одного полюса, а оставшаяся часть поверхности являет собой противоположный полюс. Металлическая деталь, которая перекрывает немагнитную прослойку в любой точке плиты, замыкает магнитный поток и фиксируется на поверхности.

Сила притяжения – важный параметр, который стоит учитывать при работе с магнитной удерживающей поверхностью. Во многом он зависит от габаритов фиксируемой конструкции и материала, из которого она изготовлена. Кроме того, на силу притяжения влияет количество деталей, закрепленных на установке, а также конструкция самой плиты. То, где мастер расположил обрабатываемую деталь, тоже оказывает влияние на данный параметр.

Сила притяжения измеряется в Н/см2. Оптимальная величина параметра составляет от 20 до 130 Н/см2.

Каждый мастер должен помнить о том, что магнитная плита для шлифовального станка в процессе работы нагревается. Частые смены температуры конструкции могут привести к образованию конденсата внутри. Инженеры, занимающиеся проектированием таких агрегатов, тщательно продумывают систему защиты катушек от нежелательного воздействия жидкости. Справиться с такого рода задачей позволяет битум, который в заводских условиях заливается во внутреннюю полость электромагнитного стола.

Магнитный блок – важная составная часть конструкции. Этот подвижный элемент перемещается с помощью работы эксцентрикового волчка. Магнитная плита функционирует только во включенном состоянии. Она порадует мастера своими эксплуатационными возможностями и обеспечит максимально ровное расположение изделия на рабочей поверхности, что моментально отразится на точности конечного результата.

Итоги

Магнитная плита для шлифовального станка способна на надежную фиксацию обрабатываемой детали, что отражается на качестве выполнения поставленной задачи. Интересно то, что технические параметры и эксплуатационные возможности такой конструкции не меняются с течением времени и увеличением срока эксплуатации оборудования. Это, отчасти, провоцирует повышенный интерес к электромагнитным плитам со стороны потенциальных покупателей.

В качестве дополнительного плюса магнитной плиты стоит отметить то, что она не требует дополнительного обслуживания. При соблюдении основных правил эксплуатации она способна прослужит не одно десятилетие, не утратив свои функциональные возможности.

Если вы ищите пути повышения производительности труда за шлифовальным станком – самое время задуматься о приобретении электромагнитной установки. В отличие от стандартных кулачков такая конструкция позволит обрабатывать сразу несколько деталей с предельной точностью и эффективностью. Всё это подтверждается практикой десятков тысяч мастеров.

Рекомендуем почитать

prostostanok.ru

Магнитные плиты с постоянными магнитами



На рис. 136 показан общий вид, а на рис. 137 - конструкция плиты с постоянными оксидно-бариевыми магнитами. Она имеет чугунное основание 1 коробчатой формы (см. рис. 137), в котором размещен подвижный силовой блок 2. Нижняя опорная плоскость подвижного блока отделена от чугунного основания немагнитным слоем 3, уменьшающим утечки магнитного потока через корпус приспособления. Сверху на основании установлены верхний магнитный блок 7, собранный в раме из немагнитного материала, и адаптерная плита 6. Все эти узлы соединены между собой сквозными винтами и взаимно ориентируются штифтами.

Расстояние между полюсниками на адаптерной плите в целях уменьшения утечки магнитного потока залито немагнитным стиракрилом, который в данном случае является также конструкционным материалом.

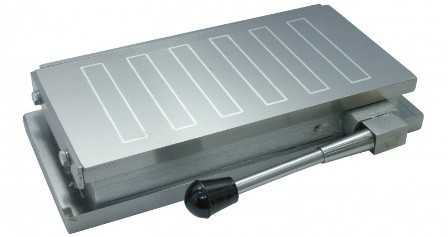

Рис. 136. Общий вид плиты с постоянными магнитами

Перемещение подвижного блока 2 осуществляется с помощью шестеренно-эксцентрикового привода, состоящего из рычага-рукоятки с зубчатым сектором 9, шестерни 8, пальца 5 и подушки 4. Последняя размещена в пазу полюсника подвижного блока.

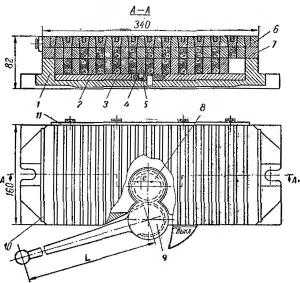

Рис. 137. Конструкция магнитной плиты с постоянными оксидно-бариевыми магнитами

Увеличение усилия, передаваемого рукояткой подвижному блоку (редукция), определяется отношением L:e, где L - длина рукоятки, а е- эксцентриситет. Несмотря на значительную редукцию, усилие на рукоятке все же остается достаточно большим (50-70 Н) и при частых включениях может вызвать дополнительную утомляемость рабочего. В целях полного устранения затрат ручного труда на переключение рукоятки в некоторых конструкциях магнитных плит перемещение подвижного блока механизировано и осуществляется с помощью пневмопривода.

Похожие материалы

www.metalcutting.ru

Слесарные работы, стр. №43

Приспособления для шлифования плоских поверхностей

При шлифовании детали можно крепить непосредственно к столу станка прижимными планками. Однако такое крепление применяют в том случае, когда детали не могут быть закреплены на магнитной плите или в других приспособлениях.

Лекальные тиски (рис. 10.9а) отличаются от обычных машинных точностью изготовления и возможностью кантования. Неподвижная губка тисков составляет одно целое с основанием 1. В корпусе имеются пазы для прохода подвижной губки 2, которая перемещается винтом 3. Основание корпуса имеет отверстия с резьбой для прикрепления тисков к различным приспособлениям. Все плоскости тисок обработаны под углом 90°. Запрессованный цилиндрический измерительный штифт 4 служит для измерения наклонных плоскостей.

Рис. 10.9. Лекальные тиски (а) и электромагнитная плита (б)

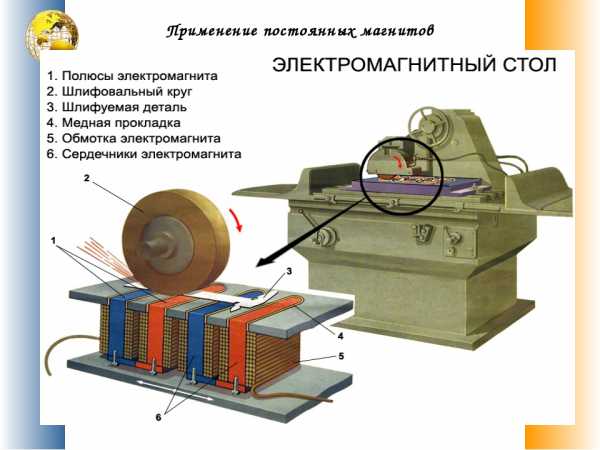

Электромагнитные плиты. Устройство электромагнитной плиты (рис. 10.9б) основано на следующем принципе. Если на железный сердечник (рис. 10.10а) навить проволоку и по ней пропустить постоянный ток, то сердечник намагнитится. Если теперь поднести к одному из концов сердечника стальной предмет, он с силой притянется к сердечнику. После прекращения действия тока в обмотке прекратится и магнитное действие сердечника.

Можно согнуть такой сердечник в виде подковы (рис. 10.10б) и также пропускать ток через его обмотку. В этом случае магнит будет еще сильнее. Соединив подковообразные магниты в группу, получим электромагнитную плиту.

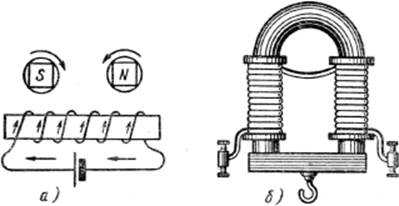

Рис. 10.10. Схема магнитного действия тока (а) и подковообразный магнит (б)

Полюсы магнитов, выведенные на верхнюю часть плиты, тщательно изолируются от ее тела немагнитными сплавами (баббитом, цинком), благодаря чему магнитные силы не рассеиваются в теле плиты, а направляются непосредственно в тело детали. К электромагнитной плите могут притягиваться только магнитные металлы (например, сталь, железо, чугун).

Электромагнитные плиты применяют различных размеров круглой и прямоугольной формы. Для их питания пригоден только постоянный ток, поэтому у станков устанавливаются приборы, преобразующие переменный ток в постоянный.

Электромагнитные плиты обеспечивают надежное и быстрое закрепление шлифуемых деталей. Для сохранения работоспособности плиты необходимо оберегать ее от толчков и ударов, а также следить за тем, чтобы на обмотки не попадала охлаждающая жидкость. По окончании работы следует сразу же насухо протереть рабочую поверхность плиты.

Магнитные плиты

Кроме электромагнитных плит, на шлифовальных станках применяют магнитные плиты с постоянными магнитами. Для плит этого типа не требуется специальных генераторов и выпрямителей с проводкой и распределительными устройствами. Однако, как правило, сила их притяжения слабее силы притяжения электромагнитных плит.

Конструкция прямоугольной магнитной плиты и принцип ее работы показаны на рис. 10.11. Верхняя ее часть сделана из стальных пластин 1 с немагнитными прослойками 2 между ними (рис. 10.11а). Сильные постоянные магниты 4 можно перемещать, замыкая их то на железные пластинки, то на закрепляемую деталь. На рис. 10.11б показано положение магнитов при закреплении деталей 5, а на рис. 10.11в – во время их снятия или установки. Магниты переключаются при помощи рукоятки 3. Нижняя часть плиты 6 закрепляется на столе станка.

Рис. 10.11. Магнитная плита:

а – общий вид; б – положение магнитов при закреплении детали; в – то же при установке и снятии детали

Сегментные шлифовальные круги для шлифования плоских поверхностей

Плоское шлифование цельными шлифовальными кругами большого диаметра экономически невыгодно из-за больших отходов, повышенного теплообразования и возможности поломки их при транспортировке. Кроме того, в случае появления трещины или частичного разрушения круга приходится целиком заменять его и терять значительное количество годного абразивного материала. Эти неудобства устраняются в случае применения кругов из вставных абразивных сегментов (рис. 10.12). Такие сегменты при поломке одного или нескольких из них могут быть легко заменены новыми.

Вставные сегменты используются почти до полного износа. Освободив 1 зажим, можно вынуть сразу 2 сегмента. По мере износа высота сегментов уменьшается, поэтому под них подкладывают прокладки.

Рис. 10.12. Сегментный шлифовальный

Обработка тонких деталей

Шлифование тонких деталей на магнитном столе плоскошлифовального станка требует предварительной подготовки базовых плоскостей (рис. 10.13). Вогнутость или выпуклость плоскости у таких деталей, образовавшиеся после строгания или фрезерования, не могут быть устранены при обычной установке их на магнитной плите. Магниты, притягивая деталь, выпрямляют ее, а после снятия со стола деталь вновь принимает первоначальную форму.

Рис. 10.13. Установка тонких пластин на магнитном столе:

а – выпуклостью вниз; б – выпуклостью вверх

Особенно подвержены короблению листовые детали. Направление их изгиба всегда одинаково, причем вогнутость образуется со стороны шлифовального круга. Лучший способ предупредить коробление – это снятие одинаковых слоев металла с обеих сторон пластинки. Пластинка становится прямой или незначительно изогнутой. Для соблюдения параллельности плоскостей у таких деталей шлифование необходимо вести следующим образом. Деталь укладывают выпуклостью вверх и шлифуют до получения прямолинейности, затем повертывают обработанной плоскостью вниз и от нее выдерживают размер. Так как первая поверхность получит также небольшую выпуклость, приходится делать несколько проходов и несколько раз переворачивать деталь.

Контроль качества обработанных поверхностей

Для контроля размеров деталей и правильности их формы при плоском шлифовании применяют различные инструменты. Измерение размеров производят главным образом микрометрами, скобами и миниметрами.

Плоскостность проверяют острым ребром лекальной линейки, накладываемой на контролируемую плоскость, и наблюдают за величиной просвета между ними. Величина просвета измеряется щупом. Параллельность между внешними плоскостями проверяется микрометром или другими измерительными инструментами. Параллельность внутренних стенок измеряется в зависимости от заданной точности шаблоном, концевыми мерами длины и оптиметром.

Перпендикулярность плоскостей, образующих внутренние и внешние прямые углы, контролируется угольниками. Угловой профиль в зависимости от точности измеряют угловыми мерами (точность 1'), угломерами (точность 2'), универсальными и оптическими угломерами (точность 5') и, наконец, шаблонами.

Страницы:

master4all.com

Плиты магнитные - применение, виды и тех. характеристики, конструкция и ГОСТы.

Плиты магнитные – это оснастка металлорежущих станков, применяемая для точной фиксации деталей и заготовок при обработке режущими инструментами. Действие плит основано на свойствах магнитного поля притягивать черные металлы и прочно удерживать в требуемом положении. Соответственно от тисков и других типов фиксаторов их отличает отсутствие механического приложения сил к поверхностям заготовки, что исключает вероятность деформации и прочих повреждений.

Сфера применения

Магнитные плиты применяются при обработке металлов на станках различного типа. В первую очередь это шлифовальные станки, где применение магнитного способа фиксации позволяет обеспечить максимальный доступ к обрабатываемым поверхностям и исключить их механическое повреждение. Также они используются на фрезерных и токарных станках, при проведении сварочных работ, при сборочных операциях и в других случаях.

Широкое применение магнитные плиты получили благодаря надежной фиксации при сравнительно компактных размерах. Ещё одно важное преимущество – сохранение точности установки на протяжении всего срока эксплуатации изделия. Данный тип оснастки редко входит в базовую комплектацию станка, и поэтому их необходимо приобретать и устанавливать отдельно, учитывая размер, прижимное усилие и прочие параметры изделия.

Основные виды и параметры

В зависимости от способа фиксации существует два основных типа плит – магнитные и электромагнитные. В последних прижимное усилие создают две группы катушек формирующих электромагнитное поле. Магнитные конструктивно схожи с электромагнитными и также имеют две группы магнитов с различной полярностью. Но магнитное усилие действует постоянно и в нерабочем положение ему препятствует блоки из немагнитного материала. После установки детали блоки смещаются, и деталь фиксируется на рабочей поверхности.

Определяющим параметром являются габаритные размеры плиты. От неё зависят не только длина и ширина обрабатываемой детали, но и высота. Следует учесть, что чем больше размеры плиты, тем выше вес и нагрузка на рабочий стол станка.

Основные параметры оснастки:

  • Габаритные размеры и масса. Размер варьируется в пределах от 100х250 мм до 320х1000 мм.
  • Прижимающее усилие. Как правило, данный параметр находится в пределах от 50 до 120 Н/см².
  • Расстояние между полюсами магнитов или катушек. От этого зависит минимальный размер обрабатываемой заготовки.

Особенности конструкции и эксплуатации

Основой конструкции магнитной плиты являются магнитные блоки и корпус изделия. Блоки могут быть подвижными и стационарными, что определяет возможность изменения расстояния между полюсами магнита. Они состоят из металлических пластин, внутри которых расположены керамические магниты. Остальное пространство заполнено материалом не имеющим магнитных свойств.

Для перемещения магнитных блоков внутри корпуса расположен специальный эксцентриковый механизм. Для управления перемещением магнитов есть рукоять. Блок управления плитой расположен в электрошкафу. Он регулирует частотность для прижима детали. Помимо этого мощные плиты оснащены и блоком управления размагничивания, который посылает  обратные кратковременные импульсы и снимает остаточное намагничивание. В противном случае, особенно если обрабатывается небольшая по площади деталь, после отключения электромагнита её очень сложно оторвать от поверхности.

Отметим следующие особенности эксплуатации электромагнитных плит:

  • Возможность изменения геометрии заготовки под действием электромагнитных сил. Это необходимо учесть перед обработкой изделий, предельно аккуратно снимать и устанавливать деталь.
  • При активации электромагнитов происходит нагрев поверхности плиты и заготовки. При сильном перегреве возможен выход из строя плиты и изменение свойств металла детали. Это необходимо учесть при эксплуатации оборудования.
  • Со временем возможна шлифовка поверхности плиты с восстановлением её первоначальных значений шероховатости или подогнать под особенности обрабатываемых деталей.

Действующие ГОСТы

Технические условия производства плит магнитных общего назначения регулирует ГОСТ 16528-87. В нём установлены основные параметры плит с различным типом управления. Также действуют и другие отраслевые и государственные стандарты.

mekkain.ru

Плиты магнитные

В сферах различного производства нередко приходится использовать такие рабочие элементы как магнитные плиты. Данное средство как правило используется широко в станочном оборудовании. Назначение магнитных плит заключается, как правило, в том, чтобы закреплять железосодержащие детали на этих плитах, которые используются в качестве удерживающих элементов. Магнитные плиты выполняют функцию, схожую по принципу работы с функцией тисков, однако данные элементы имеют ряд преимуществ перед тисками, поскольку не наносят деталям механических повреждений и не производят их деформации.



Применение магнитных плит


Наиболее часто магнитные плиты используются на станках различного типа производства, это могут и шлифовального типа станки, и станки для проведения фрезеровки, так же токарные станки и многие другие их виды. Нередко используются и как отдельное приспособление для помощи в таких работах, как сварочные и работы по сборке различных конструкций и деталей.


Конструктивно магнитная плита выполнена в виде металлической армированной пластины, внутри которой устанавливаются мощные магниты, их устанавливается порядка четырех штук. В зависимости от модели магнитной плиты длина ее может быть различного размера, так же варьируется в разных пределах и ширина магнитной плиты. Мощность притяжения самих магнитов может колебаться в зависимости от разных вариантов исполнения плит, но как правило средним показателем является такой номинал как восемьдесят Нсм2  толщина слоя магнита равна примерно восемнадцати миллиметрам.



Конструкция магнитной плиты







Магнитная плита конструктивно выполняется из трех основных элементов. Этими элементами являются магнитные блоки, которые могут быть как подвижными, так и оставаться недвижимыми и основного корпуса. Блоки магнитной плиты выполняются в виде металлических пластинок, которые являются основой всей конструкции. В данных пластинах, а точнее между ними и располагаются магниты, которые, как правило, сделаны из керамики. Остальное пространство, которое заполняется материалом, который не имеет магнитных свойств.





Магнитный блок, который имеет подвижное состояние, выполняет перемещение внутри плиты посредством работы волчка, который является эксцентриковым. Движение данного элемента выполняется посредством регулирования рукоятки, и перемещение данного элемента возможно порядка на сто восемьдесят градусов. Магнитная плита начинает функционировать только во включенном состоянии, в остальное время магнитная плита работу не выполняет. Данный вид плит имеет множество преимуществ перед другими типами удерживающих устройств. К данным преимуществам можно отнести такие как большая работоспособность данной конструкции, которая обеспечивает точное и ровное положение изделия, что в свою очередь позволяет выполнить его с максимальной точностью.



Магнитная плита выполняет очень прочное и надежное крепление материала, а это является залогом правильного выполнения работы по его обработке. Все параметры работы магнитной плиты остаются неизменными на протяжении всего срока эксплуатации данного устройства, поэтому выбор именно такого вида оборудования является наиболее популярным на сегодняшний день. Еще одной прекрасной характеристикой магнитных плит является то, что данное устройство не нуждается в дополнительном обслуживании и ремонтных работах на протяжении всего срока работы.


Следует так же отметить, что при надобности поверхность магнитной плиты можно отшлифовать в зависимости от используемых на плите деталей.
