Что такое лобзик?Лобзик – это инструмент для криволинейного распиливания материалов.
Лобзик, который по принципу действия является подобием обычной пилы, может использоваться для прямых и криволинейных распилов.
В зависимости от установленного полотна, он способен справляться не только с древесиной, но и с другими материалами различной прочности, например, пластиком и металлом, гипсокартоном и керамикой.
Также лобзик используется для выполнения врезных вырубок и даже вырезания фигурных отверстий на плоскостях.
Устройство и характеристики лобзика
Инструмент делится на три класса: ручные, механические и электрические лобзики.
| Ручной лобзик | Механический лобзик | Электрический лобзик |
Подходят для тонких и точных работ с мелкими элементами. |
Используется преимущественно в деревообрабатывающей промышленности для выполнения фигурного реза на длинномерных изделиях. |
Подходят для работ, где требуется быстро проделать фигурное отверстие или выполнить прямой рез. |

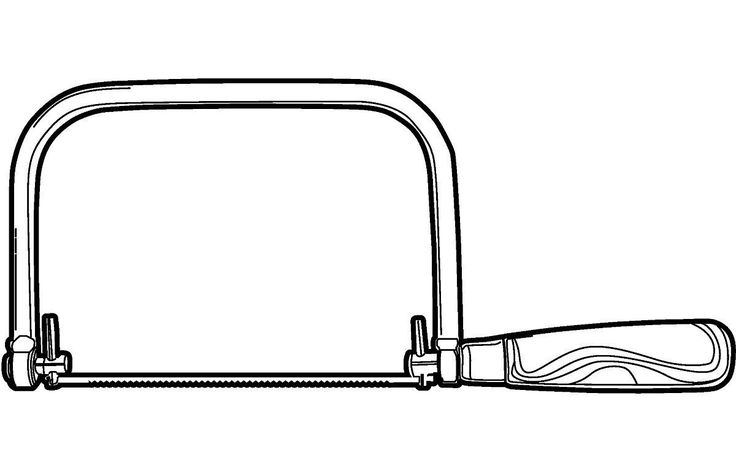

Ручной лобзик
Благодаря тонкому и узкому пильному полотну ручного лобзика, есть возможность изменять направление пиления. Рамка имеет большой зазор между полотном и верхней частью, поэтому может обходить края обрабатываемой детали. При необходимости выполнить рез по линии, которая не выходит за границы детали, в детали делается отверстие (вырубается или высверливается), после чего полотно снимается с рамки, продевается в отверстие и снова крепится к рамке.
Большим недостатком ручного лобзика являются малая механическая прочность полотна, из-за которой полотно часто рвётся, а также малый размер рамки, который не позволяет выполнять пиление на большом удалении от краёв детали.
Ручной лобзик обычно используется для обработки древесины и ее производных (в частности, фанеры), а также в ювелирной практике для обработки цветных металлов.

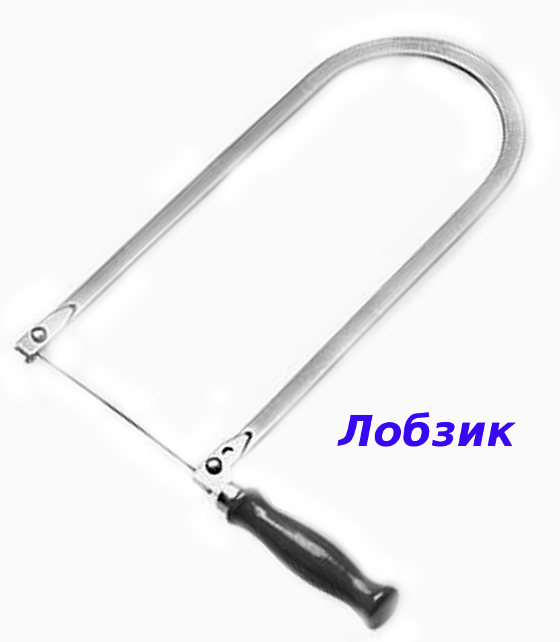

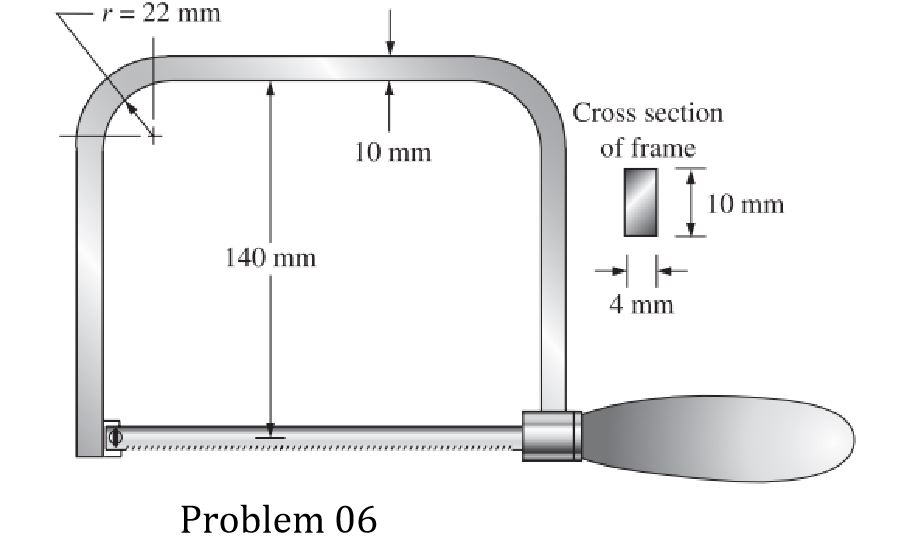

Конструкция ручного лобзика состоит из следующих элементов:
— Дугообразная металлическая рама небольшого размера
В основном рамы изготавливаются из стали в форме буквы П или C.
— Пильное полотно
Рабочая пильная деталь инструмента с мелкими зубцами, которая натягивается между концами рамки и фиксируется ее креплениями.
Пильное полотно имеет малую механическую прочность, из-за чего часто рвётся.
— Рукоятка
Элемент, который устанавливается с одной стороны рамки и предназначается для удобного удержания инструмента одной рукой. Изготавливается из дерева, металла или пластика.

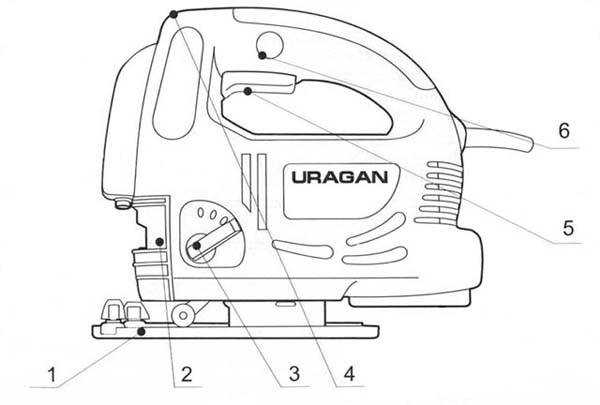

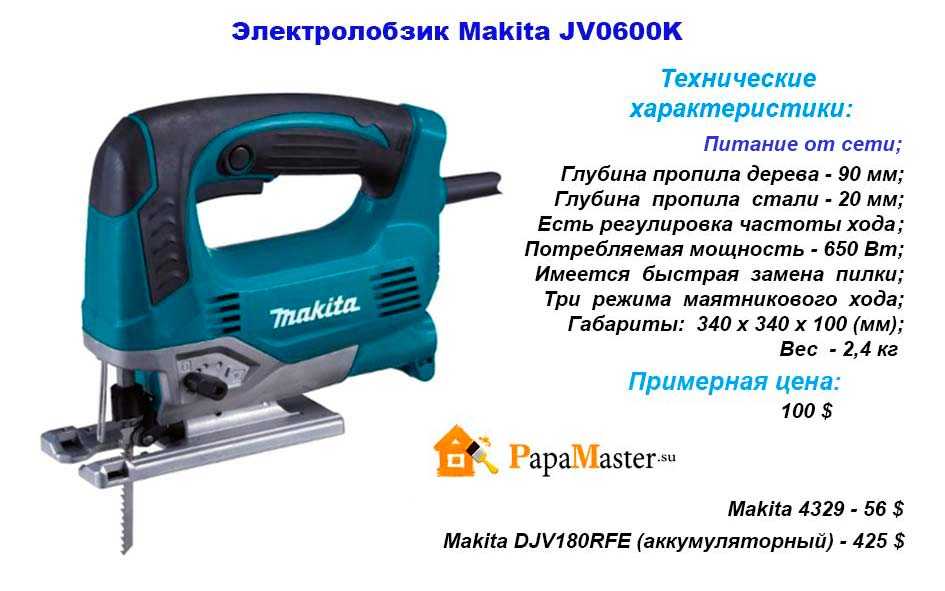

Электрический лобзик
Электрический лобзик включает в себя корпус с плоской платформой внизу и рукояткой вверху.
Внутри находятся электродвигатель и механизм, который преобразует вращательное движение вала двигателя в возвратно-поступательное движение направляющей.
Специальный хвостовик с прижимным винтом или специальным пружинным зажимом используется для крепления полотен. Хвостовики пилок для ручных электрических лобзиков стандартизированы, в основном используются Т-образные.
Существуют также стационарные варианты электрических лобзиков, обычно оснащенные асинхронным электродвигателем. В них платформа расположена сверху, рукоятка отсутствует (станок неподвижен). Направляющая размещена в передней части корпуса и ориентирована вертикально. В нижней части, направляющей закреплено пильное полотно, которое выдвигается за пределы платформы. Выступающая часть полотна при включенном двигателе совершает возвратно-поступательные движения, и полотно распиливает материал.
Конструкция электрического лобзика состоит из следующих элементов:
— Корпус с удобной ручкой и клавишей запуска
— Электродвигатель и механизм, преобразующий вращательное движение вала двигателя в возвратно-поступательное движение направляющей, располагаются внутри корпуса электрического лобзика
— Пилка (пильное полотно)
— Направляющая опорной плоскости
Работа лобзиком — Технология (мальчики) — Презентации
Хисамов Мидхат Фаттахович МБОУ СОШ №1 с.
Кушнаренково Р.Б.
ЛОБЗИК, ручной инструмент для криволинейного (узорного) выпиливания изделий из дерева или мягкого металла.
Хисамов Мидхат Фаттахович МБОУ СОШ №1 с.Кушнаренково Р.Б.
1. Лобзик
2. Устройство лобзика
3. Виды лобзиков
4. Приспособления для лобзика
5. Пилки для лобзика

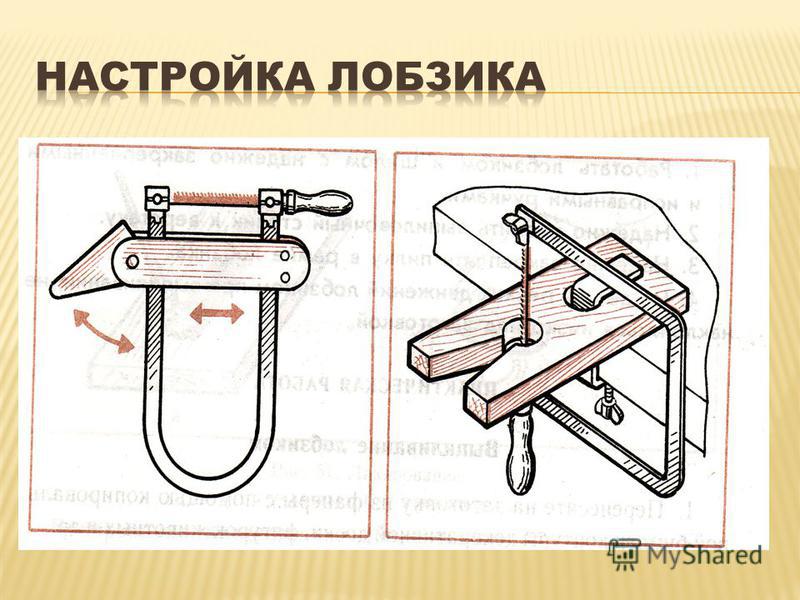

6. Настройка лобзика
7. Правила выпиливания
8. Литература
Устройство лобзика
Верхний зажимной
винт
Гайка — барашек
Дуга
Нижний зажимной
винт
Ручка
Пилка
Кольцо
4

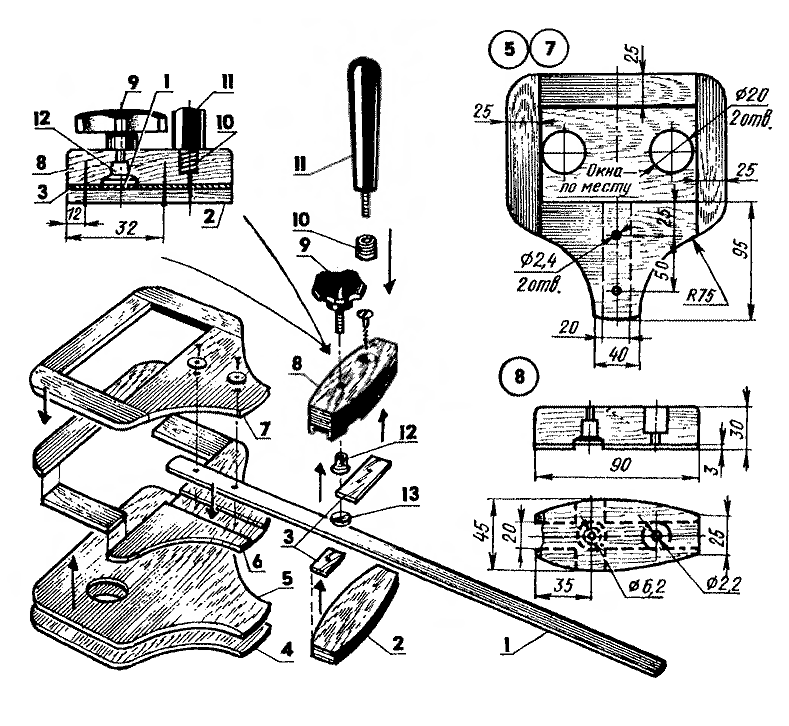

столик
для выпиливания
ключ
для лобзика
натяжитель
В рамке лобзика пилка закрепляется между концами дуги двумя зажимными винтами — верхним и нижним.
Зубья пилки всегда должны быть обращены на внешнюю сторону рамки и направлены своими углами вниз к ручке.
Установку пилки в лобзик необходимо начинать с нижнего зажима
4
4
Для прочного закрепления пилки довернуть ключом для лобзика гайку-барашек на угол 15-20
Зажимными винтами пилку закрепляют прочно
Вставить лобзик в натяжитель
Зафиксировать пилку в верхнем зажиме
4
Проверить натяжение пилки пальцем
только с внутренней стороны.
Лобзик настроен правильно
если пилка звенит как струна.
в боковую зажимную коробку.
Правильная посадка при выпиливании
При выпиливании работающий садится у стола перед станком-подставкой, который закрепляется на краю крышки стола.
При работе нельзя допускать вибрирования фанеры, так как оно может вызвать отколы слоя древесины и поломку, особенно ажурных и тонких вещей.
При работе фанеру прижимайте к плоскости станка левой рукой таким образом, чтобы большой палец с указательным образовывал прямой угол, в котором производится движение пилки при пилении.
При пилении пилку постоянно старайтесь держать в вертикальном положении, движение ее должно быть равномерным, без усилий, лишь при движении ее вниз допускается приложение некоторого усилия, так как в этот момент происходит резание .
Работа лобзиком
В рамке лобзика пилка закрепляется между концами дуги двумя зажимными винтами — верхним и нижним. Зубья пилки всегда должны быть обращены на внешнюю сторону рамки и направлены своими углами вниз к ручке.
Пилку необходимо закреплять с некоторым натяжением, так, чтобы при отводе ее в сторону прослушивался звон, в противном случае слабо натянутая пилка затрудняет выпиливание, произвольно уходит при работе от линии пропиливания (особенно при поворотах), оставляет нечеткий и извилистый пропил, что ухудшает внешний вид и качество изготовляемой вещи.
Для выпиливания внутренних контуров рисунка в фанере просверливается или прокалывается шилом отверстие, в которое вставляется освобожденный от верхнего зажима конец пилки. Чтобы ввести свободный конец пилки в подготовленное отверстие, необходимо упереть верхней конец дуги лобзика в специальный вырез в станке-подставке таким образом, чтобы лобзик занял вертикальное положение (дугой вниз), затем конец пилки пропускают в отверстие детали, продвигая ее до нижнего зажимного винта, и закрепляют пилку зажимом.
При закреплении пилки в дуге нужно слегка нажать на ручку лобзика, чтобы свести концы дуги с зажимами и закрепить свободный конец пилки винтом.
По окончании нажатия на рамку вследствие упругости металлической дуги лобзика пилка получит необходимое натяжение для работы. После этого, придерживая фанеру левой рукой, поворачивают лобзик с деталью и помещают ее в горизонтальной плоскости на станке-подставке таким образом, чтобы пилка приняла вертикальное положение к плоскости фанеры.
При выпиливании работающий садится у стола перед станком-подставкой, который закрепляется на краю крышки стола. При работе нельзя допускать вибрирования фанеры, так как оно может вызвать отколы слоя древесины и поломку, особенно ажурных и тонких вещей.
При работе фанеру прижимайте к плоскости станка левой рукой таким образом, чтобы большой палец с указательным образовывал прямой угол, в котором производится движение пилки при пилении.
При пилении пилку постоянно старайтесь держать в вертикальном положении, движение ее должно быть равномерным, без усилий, лишь при движении ее вниз допускается приложение некоторого усилия, так как в этот момент происходит резание.
Для получения четкого пропиливания рисунка и увеличения скорости выполнения работ движение пилки должно производиться на всю ее длину, при поворотах движение должно быть частым и коротким, особенно при обратном пропиле в узких проемах внутреннего контура и острых углах.
При работе необходимо держать лобзик на одном месте, а фанеру с рисунком надвигать левой рукой на пилку, то есть «пилить на месте», при этом добивайтесь такого положения, чтобы линия пропиливания шла строго по линии (контуру) рисунка.
Иногда при работе бывает заедание пилки в детали. В этом случае нужно слегка повернуть пилку в сторону и устранить задержку, или же освободить верхний конец пилки и извлечь ее из пропила. Зачастую такая пилка имеет на себе деформированный участок в виде выпуклости, которая мешает и затрудняет дальнейшее выпиливание. Для того чтобы выправить пилку, ее нужно положить на ровную металлическую поверхность и легким ударом молотка исправить.
Перестановку пилок в лобзике нужно делать осторожно и аккуратно, так как в этих случаях они часто обламываются, особенно у нижнего зажимного винта.
Зажимными винтами пилку закрепляют прочно, иногда винт доворачивают плоскогубцами, особенно в лобзиках, у которых изношена резьба винтов, так как освободившийся конец пилки при работе всегда приводит к ее деформированию или поломке.
В презентации использованы материалы:
1.
2. Идея, дизайн, комплектование,
оформление — авторская работа 2009г.
3. Картинки, фотографии и мультимедиа
анимация —
Я ндекс
Электролобзик M18 FUEL™ с D-образной рукояткой (только инструмент)
2737-20 2737-21
Электролобзик M18 FUEL с D-образной рукояткой сочетает в себе мощность, скорость вращения полотна и точность, обеспечивая качественный рез самых разных материалов и областей применения. Оснащенный бесщеточным двигателем Milwaukee POWERSTATE и технологией REDLINK PLUS Intelligence, лобзик M18 FUEL с D-образной рукояткой обеспечивает более высокую скорость пилы, чем проводные лобзики, со скоростью 3500 ходов в минуту, сводя к минимуму сколы или растрескивания для чистых контролируемых пропилов.
С аккумулятором M18 REDLITHIUM XC5.0 пила способна резать до 105 погонных футов ламинированной ДСП ¾ дюйма, обеспечивая производительность в течение всего дня с меньшим количеством поездок к зарядному устройству. Электролобзик M18 FUEL с D-образной рукояткой оснащен курком с двумя пальцами с регулируемой скоростью, безинструментальной заменой лезвия и регулировкой угла наклона, а также встроенным светодиодным фонарем с включенным/выключенным вентилятором для максимальной видимости линии разреза.
Включает
(1)Электролобзик M18 FUEL™ с D-образной рукояткой (только инструмент) (2737-20)
(1) Защита от осколков (1) Трубка для сбора пыли (1) Суперобложка (1) Шестигранный ключ (1) Защита обуви
M18 Fuel ™ D-Handle Jig Saw Saw
Выше
Скорость лезвия
, чем шермовая
Power
, чтобы сократить
Жесткие материалы
сокращение до
105 FT
PER
.
Нажмите номер для получения подробной информации
ЭФФЕКТИВНОСТЬ.
НА ТОРГОВЛЕ.
ВСЯ СИСТЕМА.
- Бесщеточный двигатель POWERSTATE™: повышенная частота вращения и мощность для резки твердых материалов, включая твердую древесину и металлы
- REDLINK PLUS™ Intelligence: самая передовая система электроники для аккумуляторных электроинструментов; обеспечивает оптимальную производительность и защиту от перегрузок, используя общую системную связь между инструментом, аккумулятором и зарядным устройством
- Аккумуляторная технология REDLITHIUM: превосходная конструкция аккумулятора, электроника и производительность обеспечивают больше работы на одной зарядке и больше работы в течение срока службы аккумулятора, чем любой аккумулятор на рынке
- Переменная скорость в диапазоне от 0 до 3500 ходов в минуту обеспечивает точное управление для чистых резов с меньшим количеством сколов
- 4-позиционная орбитальная резка обеспечивает универсальность резки в зависимости от применения
- Фаска колодки без инструментов с упорами обеспечивает быструю и точную регулировку колодки с фиксаторами на 0°, 15°, 30° и 45°
- Вкл.
/выкл. обдув линии реза очищает линию реза от мусора и позволяет пользователю отключать обдув при использовании пылеудаления - Светодиод освещает линию реза
- Включает пылезащитную крышку и трубку для удаления пыли
- Включает не оставляющий царапины бахил для защиты обработанных поверхностей
- Подходит для лобзиковых полотен с Т-образным хвостовиком
- Часть системы M18, включающая более 150 инструментов
/выкл. обдув линии реза очищает линию реза от мусора и позволяет пользователю отключать обдув при использовании пылеудаленияWORX WX542 20В Руководство по эксплуатации бесщеточного бесщеточного лобзика
WORX WX542 20В Руководство по эксплуатации Аккумуляторного бесщеточного лобзикаWORX WX542 20В Руководство по эксплуатации Аккумуляторного бесщеточного лобзикаАккумуляторный бесщеточный электролобзик WORX WX542, 20 В
БЕЗОПАСНОСТЬ ПРОДУКТА ОБЩИЕ ПРЕДУПРЕЖДЕНИЯ ПО БЕЗОПАСНОСТИ ДЛЯ ЭЛЕКТРОИНСТРУМЕНТА
ПРЕДУПРЕЖДЕНИЕ: Прочтите все предупреждения по технике безопасности, инструкции, иллюстрации и спецификации, прилагаемые к этому электроинструменту.
Несоблюдение всех приведенных ниже инструкций может привести к поражению электрическим током, возгоранию и/или серьезной травме. Сохраните все предупреждения и инструкции для дальнейшего использования. Термин «электроинструмент» в предупреждениях относится к электроинструменту, работающему от сети (с проводом), или к электроинструменту, работающему от аккумулятора (беспроводной).- БЕЗОПАСНОСТЬ РАБОЧЕЙ ЗОНЫ a) Поддерживайте чистоту и хорошее освещение рабочего места. Загроможденные или темные участки провоцируют несчастные случаи. b) Не используйте электроинструменты во взрывоопасных средах, например, в присутствии легковоспламеняющихся жидкостей, газов или пыли. Электроинструменты создают искры, которые могут воспламенить пыль или пары. c) Не допускайте детей и посторонних лиц при работе с электроинструментом. Отвлекающие факторы могут привести к потере контроля.
- ЭЛЕКТРОБЕЗОПАСНОСТЬ a) Вилки электроинструмента должны соответствовать розетке. Ни в коем случае не модифицируйте вилку. Не используйте переходные вилки с заземленными (заземленными) электроинструментами. Немодифицированные вилки и соответствующие розетки снижают риск поражения электрическим током. b) Избегайте контакта тела с заземленными или заземленными поверхностями, такими как трубы, радиаторы, плиты и холодильники. Существует повышенный риск поражения электрическим током, если ваше тело заземлено или заземлено. c) Не подвергайте электроинструменты воздействию дождя или влаги. Попадание воды в электроинструмент повышает риск поражения электрическим током. d) Не злоупотребляйте шнуром. Никогда не используйте шнур для переноски, вытягивания или отключения электроинструмента. Держите шнур вдали от источников тепла, масла, острых краев или движущихся частей. Поврежденные или запутанные шнуры увеличивают риск поражения электрическим током e) При работе с электроинструментом на открытом воздухе используйте удлинитель, пригодный для использования вне помещений. Использование шнура, пригодного для использования вне помещений, снижает риск поражения электрическим током. f) Если работа с электроинструментом во влажном месте неизбежна, используйте источник питания, защищенный устройством защитного отключения (УЗО). Использование УЗО снижает риск поражения электрическим током.
- ЛИЧНАЯ БЕЗОПАСНОСТЬ a) Будьте бдительны, следите за своими действиями и руководствуйтесь здравым смыслом при работе с электроинструментом. Не используйте электроинструмент, если вы устали или находитесь под воздействием наркотиков, алкоголя или лекарств. Момент невнимательности при работе с электроинструментом может привести к серьезной травме. б) Использовать средства индивидуальной защиты. Всегда надевайте защиту для глаз. Защитное снаряжение, такое как пылезащитная маска, нескользящая защитная обувь, каска или средства защиты органов слуха, используемые в соответствующих условиях, уменьшат количество травм. c) Предотвращение непреднамеренного запуска. Перед подключением к источнику питания и/или аккумулятору, поднятием или переноской инструмента убедитесь, что переключатель находится в выключенном положении. Переноска электроинструментов с пальцем на выключателе или подача питания на электроинструменты с включенным выключателем может привести к несчастным случаям. d) Удалите все регулировочные ключи или гаечные ключи перед включением электроинструмента. Гаечный ключ или ключ, оставленные прикрепленными к вращающейся части электроинструмента, могут привести к травме. e) Не переусердствовать. Всегда держите правильную опору и баланс. Это позволяет лучше контролировать электроинструмент в непредвиденных ситуациях. f) Правильно одевайтесь. Не носите свободную одежду или украшения. Держите волосы и одежду подальше от движущихся частей. Свободная одежда, украшения или длинные волосы могут попасть в движущиеся части. g) Если предусмотрены устройства для подключения устройств для удаления и сбора пыли, убедитесь, что они подключены и используются надлежащим образом. Использование пылесборника может снизить опасность, связанную с пылью. h) Не позволяйте привыканию, полученному в результате частого использования инструментов, становиться самодовольным и игнорировать принципы безопасности инструментов. Неосторожное действие может привести к серьезной травме в течение доли секунды.
- ЭКСПЛУАТАЦИЯ И УХОД ЗА ЭЛЕКТРОИНСТРУМЕНТОМ a) Не применяйте силу к электроинструменту. Используйте правильный электроинструмент для вашего применения. Правильный электроинструмент сделает работу лучше и безопаснее с той скоростью, для которой он был разработан. b) Не используйте электроинструмент, если выключатель не включает и не выключает его. Любой электроинструмент, которым нельзя управлять с помощью выключателя, опасен и подлежит ремонту. c) Перед выполнением каких-либо регулировок, заменой принадлежностей или хранением электроинструмента отсоедините вилку от источника питания и/или извлеките аккумулятор, если он съемный, из электроинструмента. Такие превентивные меры безопасности снижают риск случайного включения электроинструмента. d) Храните неиспользуемые электроинструменты в недоступном для детей месте и не позволяйте лицам, не знакомым с электроинструментом или данными инструкциями, работать с электроинструментом. Электроинструменты опасны в руках неподготовленных пользователей. e) Обслуживание электроинструментов и принадлежностей. Проверьте наличие смещения или заедания движущихся частей, поломки деталей и любых других условий, которые могут повлиять на работу электроинструмента. В случае повреждения отремонтируйте электроинструмент перед использованием. Причиной многих несчастных случаев является плохое техническое обслуживание электроинструментов. f) Держите режущие инструменты острыми и чистыми. Правильно обслуживаемые режущие инструменты с острыми режущими кромками с меньшей вероятностью заедают и ими легче управлять. г) Используйте электроинструмент, принадлежности, насадки и т. д. в соответствии с настоящей инструкцией, принимая во внимание условия работы и выполняемую работу. Использование электроинструмента для операций, отличных от предусмотренных, может привести к возникновению опасной ситуации. h) Держите ручки и поверхности для захвата сухими, чистыми и обезжиренными. Скользкие ручки и поверхности для захвата не позволяют безопасно обращаться с инструментом и контролировать его в непредвиденных ситуациях.
- АККУМУЛЯТОРНЫЙ ИНСТРУМЕНТ ИСПОЛЬЗОВАНИЕ И УХОД a) Заряжайте только зарядным устройством, указанным производителем. Зарядное устройство, подходящее для одного типа аккумуляторной батареи, может создать опасность возгорания при использовании с другой аккумуляторной батареей. b) Используйте электроинструменты только со специально предназначенными аккумуляторными батареями. Использование любых других батарейных блоков может привести к травмам и возникновению пожара. c) Когда батарейный блок не используется, держите его подальше от других металлических предметов, таких как канцелярские скрепки, монеты, ключи, гвозди, винты или другие мелкие металлические предметы, которые могут соединять один разъем с другим. Замыкание клемм аккумулятора может привести к ожогам или возгоранию. d) При неблагоприятных условиях из аккумулятора может вытекать жидкость; избежать контакта. При случайном контакте промойте водой. При попадании жидкости в глаза дополнительно обратитесь за медицинской помощью. Жидкость, вытекшая из аккумулятора, может вызвать раздражение или ожоги. e) Не используйте поврежденный или модифицированный аккумулятор или инструмент. Поврежденные или модифицированные батареи могут вести себя непредсказуемо, что может привести к возгоранию, взрыву или травмам. f) Не подвергайте аккумулятор или инструмент воздействию огня или чрезмерной температуры. Воздействие огня или температуры выше 130 °C может привести к взрыву. g) Следуйте всем инструкциям по зарядке и не заряжайте аккумулятор или инструмент за пределами диапазона температур, указанного в инструкциях. Неправильная зарядка или при температурах, выходящих за пределы указанного диапазона, может привести к повреждению аккумулятора и увеличить риск возгорания.
- СЛУЖБА a) Поручайте обслуживание электроинструмента квалифицированному специалисту с использованием только идентичных запасных частей. Это обеспечит безопасность электроинструмента. b) Никогда не обслуживайте поврежденные аккумуляторные блоки. Обслуживание аккумуляторных батарей должно выполняться только производителем или уполномоченными поставщиками услуг.
Ни в коем случае не модифицируйте вилку. Не используйте переходные вилки с заземленными (заземленными) электроинструментами. Немодифицированные вилки и соответствующие розетки снижают риск поражения электрическим током. b) Избегайте контакта тела с заземленными или заземленными поверхностями, такими как трубы, радиаторы, плиты и холодильники. Существует повышенный риск поражения электрическим током, если ваше тело заземлено или заземлено. c) Не подвергайте электроинструменты воздействию дождя или влаги. Попадание воды в электроинструмент повышает риск поражения электрическим током. d) Не злоупотребляйте шнуром. Никогда не используйте шнур для переноски, вытягивания или отключения электроинструмента. Держите шнур вдали от источников тепла, масла, острых краев или движущихся частей. Поврежденные или запутанные шнуры увеличивают риск поражения электрическим током e) При работе с электроинструментом на открытом воздухе используйте удлинитель, пригодный для использования вне помещений.
Использование шнура, пригодного для использования вне помещений, снижает риск поражения электрическим током. f) Если работа с электроинструментом во влажном месте неизбежна, используйте источник питания, защищенный устройством защитного отключения (УЗО). Использование УЗО снижает риск поражения электрическим током.
c) Предотвращение непреднамеренного запуска. Перед подключением к источнику питания и/или аккумулятору, поднятием или переноской инструмента убедитесь, что переключатель находится в выключенном положении. Переноска электроинструментов с пальцем на выключателе или подача питания на электроинструменты с включенным выключателем может привести к несчастным случаям. d) Удалите все регулировочные ключи или гаечные ключи перед включением электроинструмента. Гаечный ключ или ключ, оставленные прикрепленными к вращающейся части электроинструмента, могут привести к травме. e) Не переусердствовать. Всегда держите правильную опору и баланс. Это позволяет лучше контролировать электроинструмент в непредвиденных ситуациях. f) Правильно одевайтесь. Не носите свободную одежду или украшения. Держите волосы и одежду подальше от движущихся частей. Свободная одежда, украшения или длинные волосы могут попасть в движущиеся части.
g) Если предусмотрены устройства для подключения устройств для удаления и сбора пыли, убедитесь, что они подключены и используются надлежащим образом. Использование пылесборника может снизить опасность, связанную с пылью. h) Не позволяйте привыканию, полученному в результате частого использования инструментов, становиться самодовольным и игнорировать принципы безопасности инструментов. Неосторожное действие может привести к серьезной травме в течение доли секунды.
c) Перед выполнением каких-либо регулировок, заменой принадлежностей или хранением электроинструмента отсоедините вилку от источника питания и/или извлеките аккумулятор, если он съемный, из электроинструмента. Такие превентивные меры безопасности снижают риск случайного включения электроинструмента. d) Храните неиспользуемые электроинструменты в недоступном для детей месте и не позволяйте лицам, не знакомым с электроинструментом или данными инструкциями, работать с электроинструментом. Электроинструменты опасны в руках неподготовленных пользователей. e) Обслуживание электроинструментов и принадлежностей. Проверьте наличие смещения или заедания движущихся частей, поломки деталей и любых других условий, которые могут повлиять на работу электроинструмента. В случае повреждения отремонтируйте электроинструмент перед использованием. Причиной многих несчастных случаев является плохое техническое обслуживание электроинструментов. f) Держите режущие инструменты острыми и чистыми.
Правильно обслуживаемые режущие инструменты с острыми режущими кромками с меньшей вероятностью заедают и ими легче управлять. г) Используйте электроинструмент, принадлежности, насадки и т. д. в соответствии с настоящей инструкцией, принимая во внимание условия работы и выполняемую работу. Использование электроинструмента для операций, отличных от предусмотренных, может привести к возникновению опасной ситуации. h) Держите ручки и поверхности для захвата сухими, чистыми и обезжиренными. Скользкие ручки и поверхности для захвата не позволяют безопасно обращаться с инструментом и контролировать его в непредвиденных ситуациях.
Использование любых других батарейных блоков может привести к травмам и возникновению пожара. c) Когда батарейный блок не используется, держите его подальше от других металлических предметов, таких как канцелярские скрепки, монеты, ключи, гвозди, винты или другие мелкие металлические предметы, которые могут соединять один разъем с другим. Замыкание клемм аккумулятора может привести к ожогам или возгоранию. d) При неблагоприятных условиях из аккумулятора может вытекать жидкость; избежать контакта. При случайном контакте промойте водой. При попадании жидкости в глаза дополнительно обратитесь за медицинской помощью. Жидкость, вытекшая из аккумулятора, может вызвать раздражение или ожоги. e) Не используйте поврежденный или модифицированный аккумулятор или инструмент. Поврежденные или модифицированные батареи могут вести себя непредсказуемо, что может привести к возгоранию, взрыву или травмам. f) Не подвергайте аккумулятор или инструмент воздействию огня или чрезмерной температуры.
Воздействие огня или температуры выше 130 °C может привести к взрыву. g) Следуйте всем инструкциям по зарядке и не заряжайте аккумулятор или инструмент за пределами диапазона температур, указанного в инструкциях. Неправильная зарядка или при температурах, выходящих за пределы указанного диапазона, может привести к повреждению аккумулятора и увеличить риск возгорания.МЕРЫ ПРЕДОСТОРОЖНОСТИ ПО БЕЗОПАСНОСТИ ПИЛЫ
- Держите электролобзик за изолированные рукоятки при выполнении операций, при которых режущий инструмент может коснуться скрытой проводки. Режущий инструмент, соприкасающийся с «находящимся под напряжением» проводом, может сделать открытые металлические части электроинструмента «находящимися под напряжением» и привести к поражению оператора электрическим током.
- Используйте зажимы или другой практичный способ закрепить и зафиксировать заготовку на устойчивой платформе. Если держать заготовку руками или прижимать к себе, она остается неустойчивой и может привести к потере контроля.
Режущий инструмент, соприкасающийся с «находящимся под напряжением» проводом, может сделать открытые металлические части электроинструмента «находящимися под напряжением» и привести к поражению оператора электрическим током.ПРЕДУПРЕЖДЕНИЯ О БЕЗОПАСНОСТИ ДЛЯ АККУМУЛЯТОРНОГО БЛОКА
a) Не разбирайте, не открывайте и не измельчайте элементы или аккумуляторы. b) Не допускайте короткого замыкания аккумуляторной батареи. Не храните батарейные блоки беспорядочно в коробке или ящике, где они могут закоротить друг друга или быть закорочены проводящими материалами. Когда батарейный блок не используется, держите его подальше от других металлических предметов, таких как канцелярские скрепки, монеты, ключи, гвозди, винты или другие мелкие металлические предметы, которые могут соединять один разъем с другим.
Замыкание клемм аккумулятора может привести к ожогам или возгоранию. c) Не подвергайте аккумулятор воздействию тепла или огня. Избегайте хранения под прямыми солнечными лучами d) Не подвергайте аккумулятор механическим ударам. e) В случае протечки батареи не допускайте попадания жидкости на кожу или в глаза. При контакте промойте пораженный участок большим количеством воды и обратитесь за медицинской помощью. f) Поддерживайте аккумулятор в чистоте и сухости. g) Протрите клеммы аккумуляторной батареи чистой сухой тканью, если они загрязнились. h) Аккумулятор необходимо зарядить перед использованием. Всегда обращайтесь к этой инструкции и используйте правильную процедуру зарядки. i) Не оставляйте аккумулятор заряженным, когда он не используется. j) После длительного хранения может потребоваться несколько раз зарядить и разрядить аккумулятор для достижения максимальной производительности. k) Зарядка только указанным зарядным устройством
от Воркс. Не используйте зарядное устройство, отличное от того, которое специально предназначено для использования с оборудованием. l) Не используйте аккумуляторы, не предназначенные для использования с данным оборудованием. m) Храните аккумулятор в недоступном для детей месте. n) Сохраните оригинальную документацию по изделию для дальнейшего использования. o) Извлекайте аккумулятор из оборудования, когда оно не используется. р) Утилизируйте надлежащим образом. q) Не смешивайте в одном устройстве элементы разного производства, емкости, размера или типа. r) Держите аккумулятор вдали от микроволновых печей и источников высокого давления.СИМВОЛЫ
| Чтобы снизить риск получения травмы, пользователь должен прочитать руководство по эксплуатации | .|
| Предупреждение | |
| Носите наушники | |
| Носите защитные очки | |
| Аккумуляторы могут попасть в круговорот воды при неправильной утилизации, что может быть опасно для экосистемы. Не выбрасывайте использованные батареи вместе с несортированными бытовыми отходами. | |
| Не сжигать | |
| Перед заменой принадлежностей убедитесь, что батарея извлечена | |
| Носите пылезащитную маску | |
| Литий-ионный аккумулятор Этот продукт помечен символом, указывающим на «отдельный сбор» для всех аккумуляторных блоков и батарейного блока. Затем он будет переработан или демонтирован, чтобы уменьшить воздействие на окружающую среду. Аккумуляторные блоки могут быть опасны для окружающей среды и здоровья человека, так как содержат опасные вещества. | |
| Носите защитные перчатки | |
| Дерево | |
| Металл | |
| Алюминий | |
| Пластик | |
| Высокая скорость | |
| Низкая скорость | |
| Неверно | |
| Правильно | |
| Замок | |
| Разблокировать | |
Старые электрические изделия нельзя утилизировать вместе с бытовыми отходами. Пожалуйста, утилизируйте там, где это возможно. Обратитесь в местные органы власти или к продавцу за советом по утилизации | .
СПИСОК КОМПОНЕНТОВ
1 | РУЧКА БЛОКИРОВКИ |
2 | ПЕРЕКЛЮЧАТЕЛЬ ВКЛ/ВЫКЛ |
3 | КНОПКА РАЗЪЕДИНЕНИЯ БЛОКА АККУМУЛЯТОРОВ * |
4 | АККУМУЛЯТОР * |
5 | РЫЧАГ УПРАВЛЕНИЯ МАЯТНИКОВЫМ ДЕЙСТВИЕМ |
6 | ВАКУУМНЫЙ АДАПТЕР |
7 | ОСНОВНАЯ ПЛАСТИНА |
8 | НАПРАВЛЯЮЩАЯ РОЛИКА |
9 | ДИСКОВАЯ ПИЛА |
10 | ЗАЩИТА КОНТАКТОВ |
11 | ДЕРЖАТЕЛЬ НОЖЕЙ БЕЗ ИНСТРУМЕНТА |
12 | СВЕТОДИОДНЫЙ СВЕТИЛЬНИК |
13 | ПЕРЕКЛЮЧАТЕЛЬ РЕГУЛИРОВКИ ОСНОВАНИЯ |
14 | ЗАЩЕЛКА РАЗБЛОКИРОВКИ НОЖА |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Тип WX542 WX542.
X (540-559-обозначение станка, представитель Лобзика) | WX542 WX542.X** | ||
| Напряжение | 20 В Макс.*** | |
| Скорость без нагрузки | 0-3500/мин | |
| Длина хода | 26 мм | |
| Режущая способность | Дерево | 120 мм |
| Сталь | 10 мм | |
| ПВХ | 50 мм | |
| Размер фаски | ±45° | |
| Масса станка (без инструментов) | 2,0 кг | |
| Категория | Тип | Емкость |
| Аккумулятор 20 В | WA3572 | 2,5 Ач |
| WA3014 | 4,0 Ач | |
| Зарядное устройство 20 В | WA3880 | 2.0А |
ИНФОРМАЦИЯ О ШУМЕ
| Взвешенное звуковое давление | LpA=82 дБ(А |
| Взвешенная звуковая мощность | LwA=93 дБ(А) |
| КПА и КВА | 5 дБ(А) |
| Носите наушники |
ИНФОРМАЦИЯ О ВИБРАЦИИ
Общие значения вибрации (векторная сумма по трем осям), определенные в соответствии с EN 62841:| разделочные доски | Значение вибрации ah,B =6,83 м/с2 |
| Погрешность K = 1,5 м/с2 | |
| резка стали по металлу | Значение вибрации ah,M = 6,49 м/с2 |
| Погрешность K = 1,5 м/с2 |
Заявленное общее значение вибрации и заявленное значение уровня шума также могут использоваться для предварительной оценки воздействия. ПРЕДУПРЕЖДЕНИЕ: Уровень вибрации и шума при фактическом использовании электроинструмента может отличаться от заявленного значения в зависимости от того, как используется инструмент, особенно от того, какой тип обрабатываемой детали зависит от следующих примеров и других вариантов того, как инструмент используется:
Как используется инструмент и материалы, которые режут или сверлят. Этот инструмент может вызвать синдром вибрации руки, если его использование не контролируется должным образом. ПРЕДУПРЕЖДЕНИЕ: Чтобы быть точным, оценка уровня воздействия в реальных условиях использования должна также учитывать все части рабочего цикла, такие как время, когда инструмент выключен и когда он работает на холостом ходу, но фактически не работает. работа. Это может значительно снизить уровень воздействия в течение всего рабочего периода.
Помогая свести к минимуму риск воздействия вибрации и шума.
Всегда используйте острые стамески, сверла и лезвия.
Ухаживайте за этим инструментом в соответствии с данными инструкциями и хорошо смазывайте его (при необходимости).
Если инструмент будет использоваться регулярно, приобретите антивибрационные и шумопоглощающие аксессуары.
Спланируйте свой рабочий график, чтобы распределить использование любого инструмента с высокой вибрацией на несколько дней.ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
ПРИМЕЧАНИЕ: Перед использованием инструмента внимательно прочитайте инструкцию. ПРЕДНАЗНАЧЕНИЕ Станок предназначен для распиловки дерева, пластика, металла и строительных материалов с устойчивым упором на заготовку. Он подходит для прямых и криволинейных пропилов. Соблюдайте рекомендации по выбору пильного диска.СБОРКА И ЭКСПЛУАТАЦИЯ
| ДЕЙСТВИЕ | РИСУНОК |
| ПЕРЕД ЭКСПЛУАТАЦИЕЙ | |
| Снятие аккумуляторной батареи | См. рис. A1 |
| Зарядка аккумулятора | См. рис. A2 |
| Установка аккумуляторной батареи | См. рис. A3 |
| СБОРКА | |
| Установка лезвия ПРИМЕЧАНИЕ. Убедитесь, что лезвие установлено на место. Черная линия на лезвии должна быть полностью вставлена в держатель лезвия без инструментов. | См. рис. B1 |
| Снятие лезвия ПРИМЕЧАНИЕ: Держите лезвие одной рукой, когда снимаете лезвие. | См. рис. B2 | .
| Установка вакуумного адаптера | См. рис. B3 |
| Снятие вакуумного адаптера ПРИМЕЧАНИЕ: Нажмите и удерживайте выступ в нижней части вакуумного адаптера, прежде чем вытащить его из машины. | См. рис. B4 |
| ЭКСПЛУАТАЦИЯ | |
| Функция маятника | См. рис. C |
| Защитный выключатель ПРИМЕЧАНИЕ: В целях безопасности выключатель машины нельзя заблокировать; она должна оставаться нажатой в течение всей операции. Увеличение или уменьшение давления на переключатель Вкл/Выкл позволяет бесступенчато регулировать частоту хода включенной машины. | См. рис. D |
| Прямая резка и криволинейная резка | См. рис. E1, E2 |
| Скошенный рез ПРИМЕЧАНИЕ: Перед регулировкой опорной пластины снимите вакуумный адаптер. ПРИМЕЧАНИЕ: Поверните опорную плиту в желаемое положение в соответствии со шкалой. Убедитесь, что лезвие зацеплено между колесом позиционирования лезвия. | См. рис. F1- F3, G |
| Врезной рез | См. рис. h2, h3 |
СОВЕТЫ ПО РАБОТЕ С ЛОБЗИВОМ
Если ваш электроинструмент сильно нагревается, запустите лобзик без нагрузки на 2-3 минуты, чтобы двигатель остыл.
Избегайте длительного использования на очень низких скоростях.
Всегда используйте диск, подходящий для разрезаемого материала и его толщины. Для узких кривых лучше всего использовать узкую пилу. При распиливании металла или подобных материалов наносите охлаждающую жидкость/смазку вдоль линии реза.
Всегда следите за тем, чтобы заготовка надежно удерживалась или зажималась, чтобы предотвратить движение. Любое движение материала может повлиять на качество реза. Лезвие режет при движении вверх и может сколоть самую верхнюю часть. Убедитесь, что ваша верхняя поверхность невидима, когда ваша работа закончена.
Для облегчения управления используйте низкую скорость, чтобы начать резку, а затем увеличьте до нужной скорости.
Во избежание сбоев в работе не пилите гипсокартон снизу или сверху
Направляющий ролик следует время от времени проверять на предмет износа и смазывать каплей масла. Если он изношен, его необходимо заменить.ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Извлеките аккумулятор из инструмента перед выполнением любой регулировки, обслуживания или технического обслуживания.
В вашем электроинструменте нет деталей, обслуживаемых пользователем. Никогда не используйте воду или химические чистящие средства для очистки электроинструмента. Протрите сухой тканью. Всегда храните электроинструмент в сухом месте. Содержите вентиляционные отверстия двигателя в чистоте. Не допускайте попадания пыли на все рабочие элементы управления.ДЛЯ АККУМУЛЯТОРНЫХ ИНСТРУМЕНТОВ
Диапазон температуры окружающей среды для использования и хранения инструмента и аккумулятора составляет от 0 °C до 45 °C. Рекомендуемый диапазон температуры окружающей среды для системы зарядки во время зарядки составляет от 0 °C до 40 °C.ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
| Симптом | Возможные причины | Возможное решение |
| Инструмент внезапно останавливается во время работы. | Перегрузка Слишком высокая температура батареи | Немедленно разгрузите машину и дайте остыть в течение прибл. 30 секунд, запустив машину на холостом ходу. |
| Низкая емкость аккумулятора | Зарядите аккумулятор. |
ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ
Отработанные электротехнические изделия нельзя утилизировать вместе с бытовыми отходами. Пожалуйста, утилизируйте там, где это возможно. Проверьте с вашимДЕКЛАРАЦИЯ СООТВЕТСТВИЯ
Мы, Positec Германия ГмбХ Postfach 32 02 16, 50796 Кёльн, Германия От имени Positec заявляем, что изделие Описание Аккумуляторный бесщеточный лобзик, 20 В Обозначение типа WX542 WX542.X (540-559 — обозначение машины, представитель лобзика) Назначение Распиловка различных материалов Соответствует следующим директивам: 2006/42/ЕС, 2014/30/ЕС, 2011/65/ЕС&(ЕС)2015/863 Стандарты соответствуют ЕН 62841-1, ЕН 62841-2-11, ЕН 55014-1, ЕН 55014-2 Лицо, уполномоченное составлять технический файл, Имя Марсель Фильц Адрес Positec Germany GmbH Postfach 32 02 16, 50796 Кёльн, Германия 30.
06.2021
Аллен Динг
Заместитель главного инженера по испытаниям и сертификации
Positec Technology (Китай) Co., Ltd.
18, Dongwang Road, промышленный район Сучжоу
Парк, Цзянсу 215123, КНР ДЕКЛАРАЦИЯ СООТВЕТСТВИЯ
Мы, Positec Германия ГмбХ Postfach 32 02 16, 50796 Кёльн, Германия От имени Positec заявляем, что изделие Описание Аккумуляторный бесщеточный лобзик, 20 В Обозначение типа WX542 WX542.X (540-559 — обозначение машины, представитель лобзика) Назначение Распиловка различных материалов Соответствует следующим директивам: 2006/42/ЕС, 2014/30/ЕС, 2011/65/ЕС&(ЕС)2015/863 Стандарты соответствуют ЕН 62841-1, ЕН 62841-2-11, ЕН 55014-1, ЕН 55014-2 Лицо, уполномоченное на составление технического файла, Джим Кирквуд Адрес Positec Power Tools (Europe) Ltd, Почтовый ящик 6242, Ньюбери, RG14 9LT, Великобритания 30.
