Кровля из ондулина своими руками

Ондулин – это современный материал с хорошими эксплуатационными качествами. Прекрасно подходит для обустройства кровли частных домов. При сравнительно невысокой стоимости ондулин отлично справляется со всеми возлагаемыми на него задачами. При этом монтаж ондулиновой кровли можно произвести своими руками.

Кровля из ондулина своими руками

Содержание пошаговой инструкции:

Ключевые особенности ондулина

Ондулин — это экологически чистый материал, при изготовлении которого используются современнейшие технологические достижения.
В основе ондулинового листа лежит целлюлоза и разнообразные добавки. Для придания кровельному покрытию требуемых показателей гидростойкости и жесткости его обрабатывают специальными материалами – битумом и смолой, подвергшимся предварительной обработке.

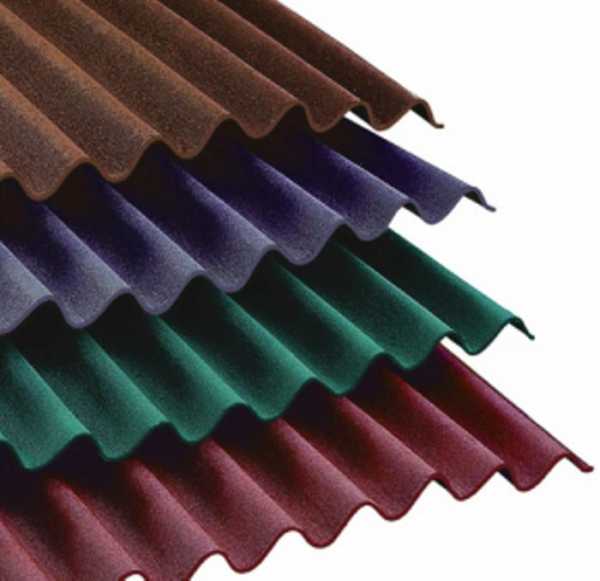

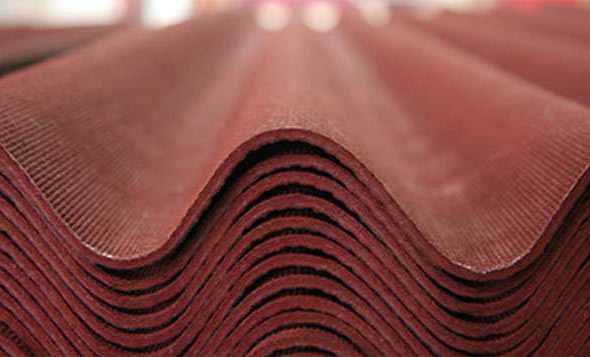

Битумный волнистый лист (еврошифер)

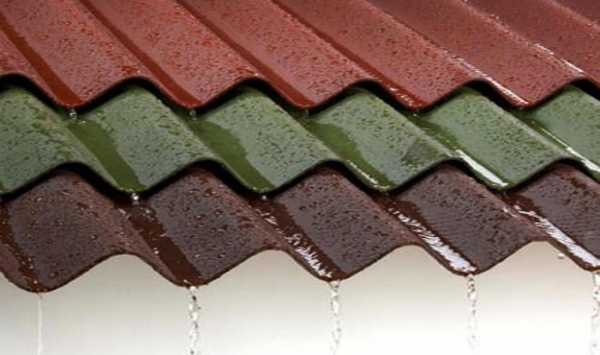

Готовые ондулиновые листы окрашиваются специальными составами, обеспечивающими отличный внешний вид материала и способствующими улучшению его эксплуатационных свойств.

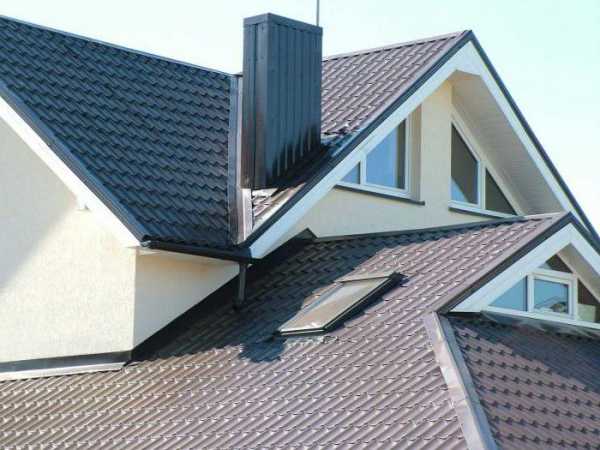

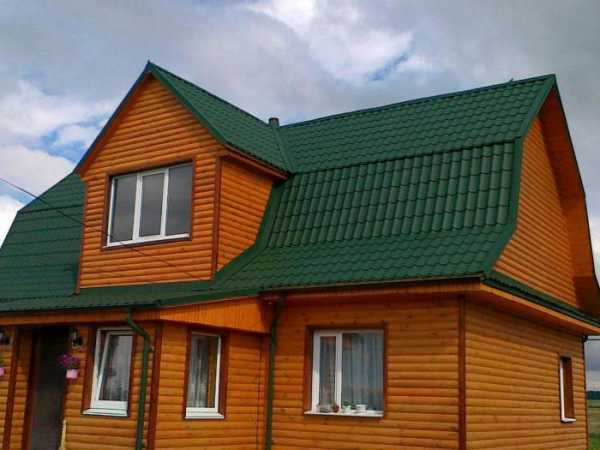

Внешне ондулин может иметь вид металлочерепицы черепицы или шифера. Качество кровли при этом не отличается. Листы под «шифер» производятся в размере 200х95 см. «Черепица» же имеет уменьшенный размер. Материал в виде черепицы лучше подходят для кровель со сложной конфигурацией – так попросту выгоднее, т.к. объем отходов сокращается к минимуму.

Ондулин

Ондулин в виде шифера оптимально подходит для простых кровельных конструкций. Такие листы более просты в монтаже и позволяют выполнить работу за кратчайшее время.

Достоинства и недостатки ондулина

Еврошифер

Ондулин прекрасно переносит агрессивные атмосферные воздействия. Он прост в монтаже, не требует больших денежных затрат и позволяет получать кровельные конструкции с прекрасными эстетическими свойствами.

Среди главных преимуществ ондулина можно выделить следующее:

  • отличные показатели экологической чистоты;
  • внушительный срок службы;
  • красивый внешний вид;
  • богатство цветовой гаммы;
  • простоту и хорошую скорость монтажа;
  • удобные габариты, способствующие уменьшению количества отходов и увеличению скорости осуществления монтажных работ.

Перечисленные характеристики сделали ондулин очень популярным среди частных застройщиков. Отсутствие вредных компонентов в составе листов позволяет использовать ондулин даже для обустройства кровли деревянных домов.

Помимо этого, ондулин позволяет отремонтировать старую кровлю без предварительного демонтажа имеющегося покрытия. Листы сравнительно мало весят – примерно 3 кг на 1 м2 покрытия, поэтому о существенном увеличении нагрузки на стропила, стены и в целом дом можно не волноваться.

Производитель предоставляет 15-летнюю гарантию на ондулин. На практике же установлено, что грамотно обустроенная кровельная конструкция безо всяких проблем служит более 50 лет, не требуя ремонта.

Дополнительно к числу преимуществ можно отнести способность материала сохранять свои изначальные внешние данные в течение практически всего срока службы – краска не трескается и не отслаивается.

Главным же преимуществом для частных застройщиков является возможность укладки ондулина своими руками.

Технология укладки ондулиновых листов во многом напоминает процесс монтажа шифера. Однако ондулин превосходит шифер в показателях массы, прочности и экологичности.

Однако при всех достоинствах ондулина у него есть большой недостаток – высокая горючесть. Правда, современные материалы в процессе производства обрабатываются специальными антипиренными составами, что существенно уменьшает их горючесть.

Также недостатком современных кровельных листов является их склонность к потере насыщенности цвета при продолжительном использовании. Это в особенности актуально для листов темных оттенков.

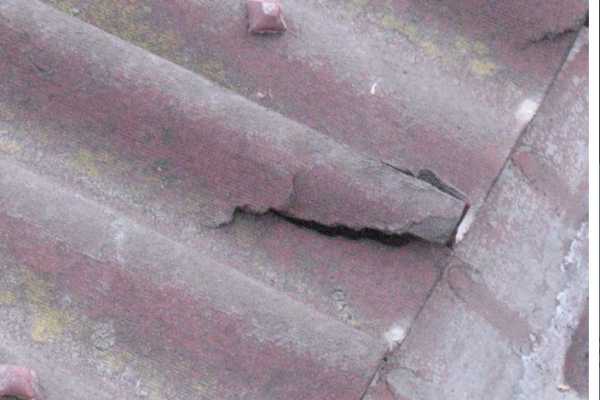

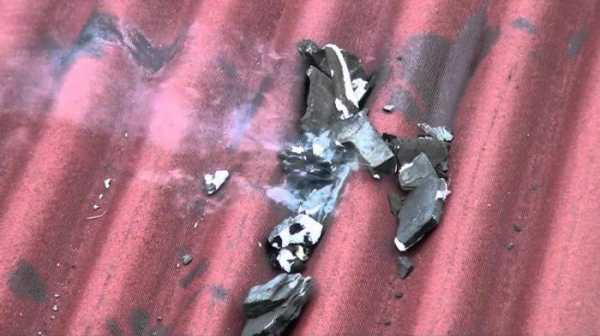

Печальный результат хождения по ондулиновой крыше

Как отличить качественный ондулин?

Многие недобросовестные продавцы будут пытаться ввести вас в заблуждение, выдавая за качественный фирменный ондулин абсолютно другие материалы. Запомните эти простые рекомендации, и вы сможете выбрать по-настоящему качественный кровельный материал.

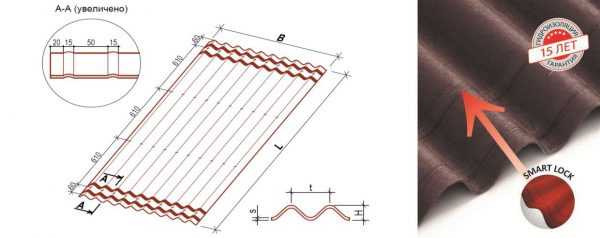

Размеры листов ондулина

Отличить оригинал от подделки можно по следующим признакам:

  • оборотная сторона качественных листов покрыта черной сеткой;
  • оригинальный лист состоит из десяти волн;
  • высота волны — 36 мм;

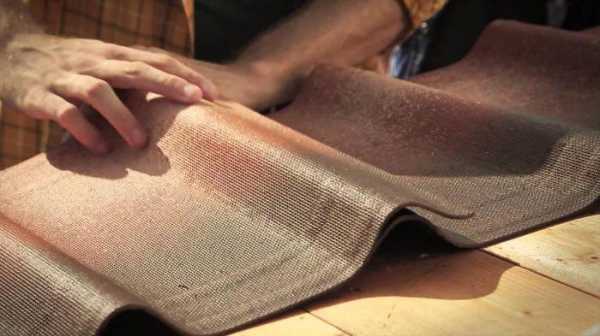

  • внешняя сторона листа шершавая на ощупь, чем-то похожая на марлю;
  • качественные листы имеют насыщенный матовый цвет;
  • на крайней волне присутствует печать с маркировкой завода-изготовителя;
  • материал сопровождается брендовым сертификатом и гарантийным талоном, срок действия которого равняется 15 годам.

Советы для успешной укладки ондулина

Лист кровельный ONDULINE

Чтобы монтаж прошел с наименьшими издержками и в кратчайшие сроки, а готовое покрытие в течение максимально длительного времени выполняло все возлагаемые на него задачи, следуйте нескольким простым рекомендациям.

Прежде всего, запомните: ондулин нельзя укладывать, если температура воздуха на улице опустилась ниже 0 градусов или поднялась выше +30 градусов. При жаре битум размягчается, и листы могут деформироваться. На морозе же ондулин может попросту треснуть под весом монтажника или при пробитии гвоздем.

Ондулин

Хотя производитель и допускает возможность укладки кровли при температуре порядка -5 градусов, лучше от таких экспериментов воздерживаться.

При укладке в жару следите, чтобы листы были смонтированы без растяжений. Игнорирование этого требования приведет к тому, что в холодную погоду покрытие попросту деформируется и даже покроется трещинами в местах размещения крепежных элементов.

Для резки ондулина лучше всего использовать ножовку по дереву, предварительно смазанную маслом – с такой обработкой ножовка не будет застревать. Также ондулин можно резать дисковой пилой. Болгарку использовать нельзя – покрытие листа расплавится, и он очень быстро выйдет из строя.

Для фиксации листов покрытия к обрешетке можно использовать только специально предназначенные для крепления этого материала гвозди. Лучше покупайте их сразу же с ондулином. На крепление одного целого листа должно уходить 20 гвоздей: 10 штук снизу, 5 сверху и 5 по средней части.

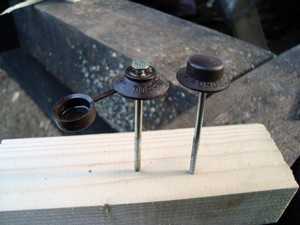

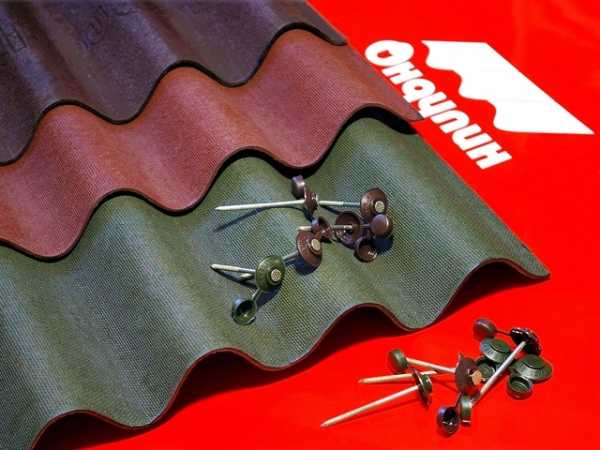

Гвозди для ондулина

При выборе конструкции обрешетки под ондулин нужно учитывать такой показатель как наклон ската. Если скат кровли наклонен не больше чем на 10 градусов, делайте сплошную и надежную обрешетку из шпунтованных досок либо фанерных листов. Если же уклон составляет 10-15 градусов, вам подойдет обрешетка с размещением элементов на расстоянии порядка 45 см. И если наклон ската превышает 15 градусов, крепите элементы обрешетки с шагом 60 см.

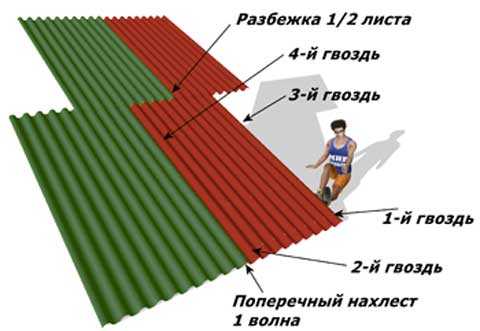

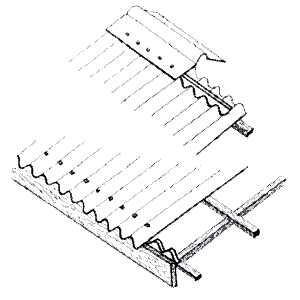

Схема монтажа ондулина

Вне зависимости от выбранного типа каркаса для скатов обрешетка на ребрах, ендовах и коньках должна быть строго сплошной. Эти места нуждаются в особенно тщательной изоляции, поэтому прореженная обрешетка не подойдет.

Пошаговая инструкция по монтажу ондулина

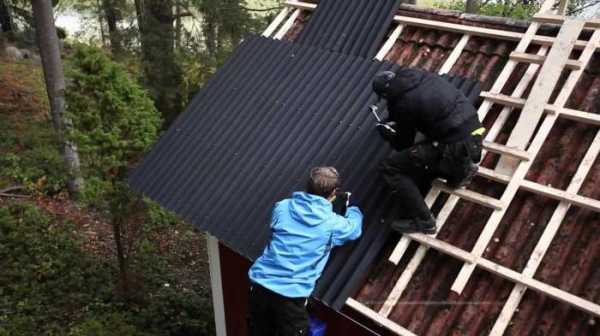

Монтаж ондулина

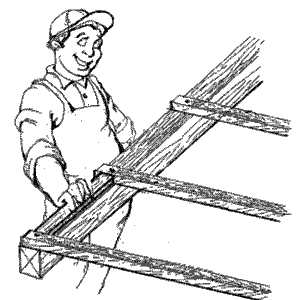

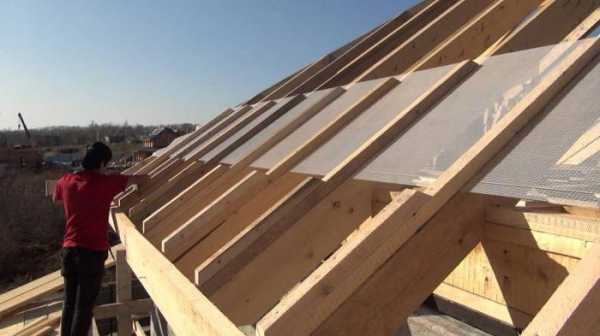

Первый шаг. Прикрепите к стропилам бруски обрешетки. Предварительно закрепите пароизоляционную пленку. Также пароизоляцию можно крепить со стороны подкровельного пространства.

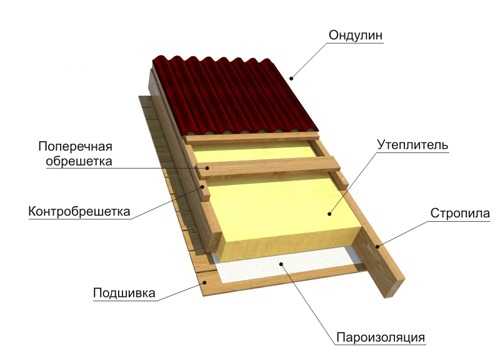

Ондулин — монтаж по технологии

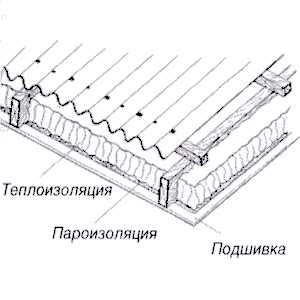

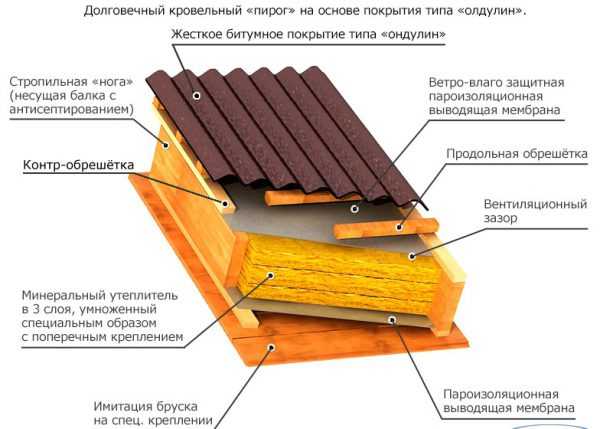

Заполните ячейки обрешетки утеплителем, а поверх него прикрепите к стропильным ногам гидроизоляционную пленку.

Набейте поверх обрешетки рейки контробрешетки для создания технологического вентиляционного зазора.

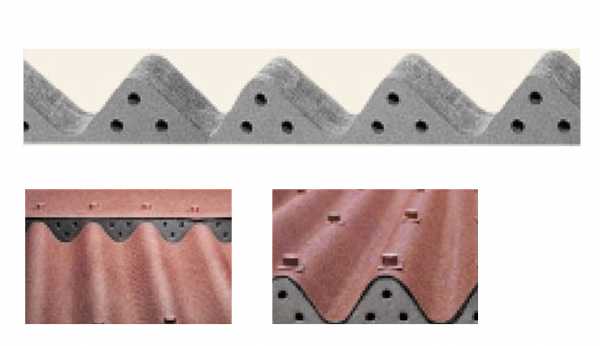

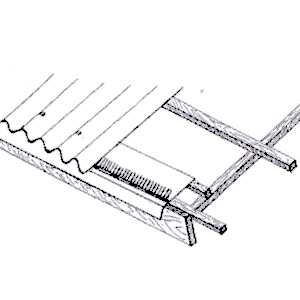

Заполнитель карниза для ондулина

Второй шаг. Приступайте к укладке ондулина. Первый ряд крепите, начиная с низа кровельного ската. Сторону выбирайте противоположную преобладающему направлению движения ветра – так потоки воздуха не будут задувать под кровельное покрытие.

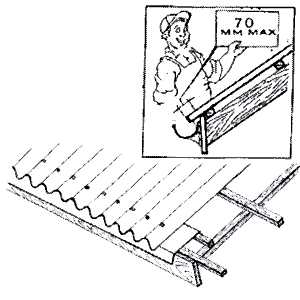

Листы крепите так, чтобы их нижний край выходил немного дальше карнизной доски. Длину выступа подбирайте индивидуально. Его должно быть достаточно для нормального отведения влаги приблизительно в середину карнизного желоба. Одновременно с этим выступ должен составлять не больше 7 см.

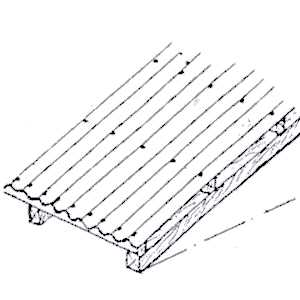

Монтаж кровли из ондулина

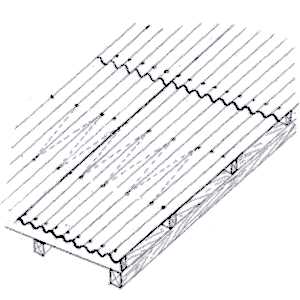

Ондулин укладывайте с нахлестом в одну волну. Концевое перекрытие зависит от уклона кровельного сказа и может составлять от 17 до 30 см.

Рекомендуемое количество крепежей на 1 лист приводилось ранее. Центральные гвозди забивайте через волну. Крепежи, используемые по краям ондулиновых листов, вбивайте в каждую волну.

Уложите полностью первый ряд ондулина.

Третий шаг. Второй и каждый следующий четный ряд укладывайте, начиная с половинки листа. Так вы «разведете» стыки кровельных элементов в смежных рядах.

Выкладывайте ряды по такой схеме, пока не дойдете до конька кровли.

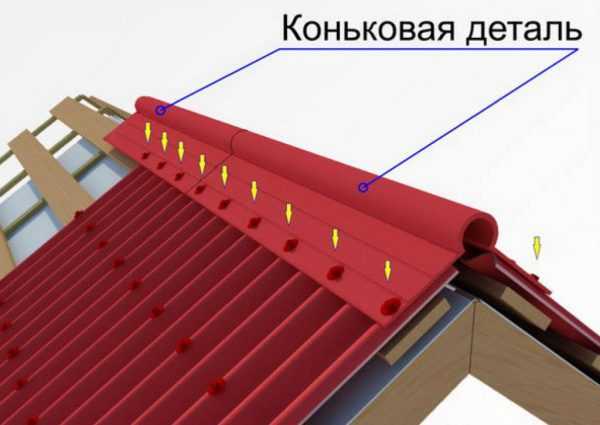

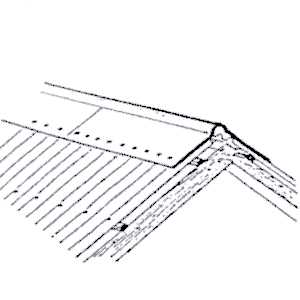

Конек

Четвертый шаг. Прежде чем монтировать финишные ряды, зафиксируйте дополнительную обрешетку для конькового профиля. Конек лучше всего оформлять стандартными профилями от того же производителя, чей ондулин вы используете. Профили должны перекрывать друг друга на 12,5 см. Прибивайте конек крыши к каждой волне листа.

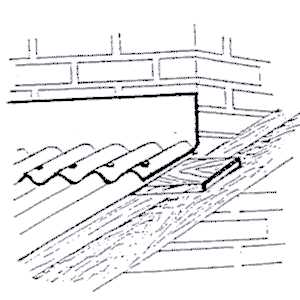

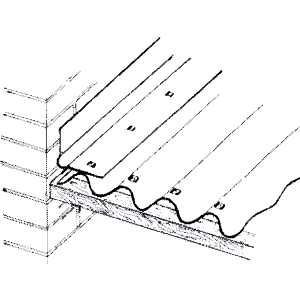

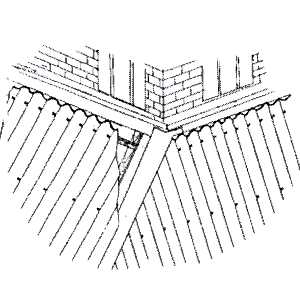

Пятый шаг. Если между стеной и кровельной конструкцией есть стыки, оформите их с помощью стандартных профилей того же производителя. Также профилями оформляются стыки разных плоскостей кровельного покрытия (ендовы).

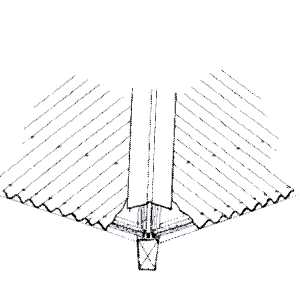

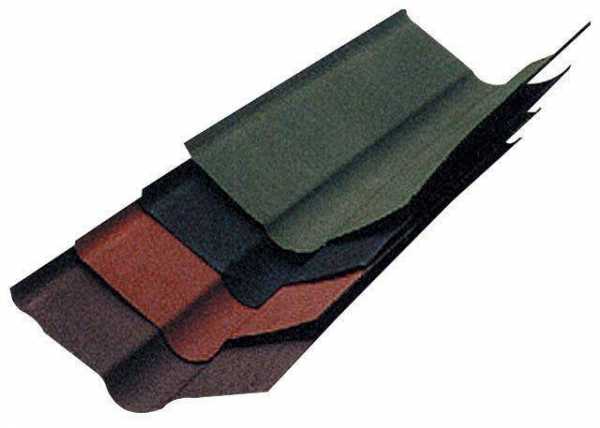

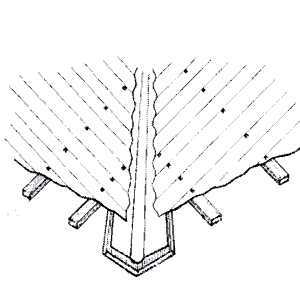

Ендова

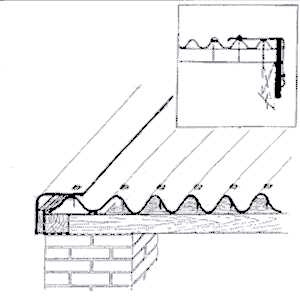

Шестой шаг. Обеспечьте надежную гидроизоляцию стыков кровли и фронтонной доски. Это можно сделать двумя способами. Первый – загнуть край ондулинового листа и прибить его к фронтонной доске. Второй — наложить на ребро крыши обыкновенный прямоугольный профиль, также известный как щипцовый элемент.

Щипцовый элемент (фронтон)

Щипцовый элемент (фронтон)

Уход за готовой кровлей

Кровельная конструкция из ондулина не нуждается в особом уходе. От вас потребуется лишь своевременно устранять чрезмерные загрязнения, чтобы продлить срок службы покрытия.

Через какое-то время ондулин может утратить свой изначальный цвет. Для восстановления привлекательного внешнего вида будет достаточно покрыть листы специальной краской.

Таким образом, кровля из ондулина безо всяких проблем укладывается своими руками. Соблюдайте приведенные технологические рекомендации, и готовое покрытие будет десятки лет служить вам верой и правдой.

Видео – Кровля из ондулина своими руками

svoimi-rykami.ru

Крыша из ондулина: особенности монтажа

Крыша из ондулина становится в последнее время все более популярной у частных мастеров и профессиональных застройщиков. Это обусловлено многими факторами, среди них следует особенно выделить приемлемую стоимость и лёгкость укладки. Монтажные работы будут под силу даже начинающему мастеру, который не имеет достаточного опыта в проведении кровельных работ. Но для начала, конечно, важно ознакомиться с особенностями проведения монтажа. В противном случае крыша не прослужит долго, а силы, время и деньги будут потрачены зря.

Ондулин представлен в продаже в виде черепицы или шиферных листов. В качестве основы выступает целлюлозное волокно, пропитываемое в процессе изготовления специальными смолами или битумом. Обработка выполняется при высоком давлении, при этом материал прогревается до температуры 130 градусов. В результате удается получить листы, которые отличаются водонепроницаемостью, длительным сроком эксплуатации и возможностью укладки при любых углах наклона скатов.

Ондулин биологически инертен, на его поверхности не образуются плесень и грибок. Это покрытие устойчиво к воздействию ультрафиолета, не выгорает при эксплуатации. Крыша из ондулина популярна еще и по той причине, что она имеет незначительный вес, поэтому может использоваться при облегченных конструкциях. Настелить материал можно на старое кровельное покрытие, обустроив для начала систему обрешётки.

Подготовительные работы

Монтаж крыши ондулином можно начинать только после того, как вам удастся определить вид и количество материала для перекрытия. Расчет вы можете выполнить самостоятельно. В зависимости от угла наклона ската будет изменяться технология покрытия, в частности конструкция обрешётки. Это определено снеговой нагрузкой, которая увеличивается в случае с пологими кровлями.

Если угол ската не больше 10 градусов, то материал укладывается на сплошную обрешетку. Поперечный нахлест листов при этом должен быть равен 30 сантиметрам. В роли материала для основы можно использовать обрезную доску или фанеру.

Кроем крышу ондулином только после того, как будет обустроена система каркаса. Она может быть разреженной и используется в том случае, когда угол составляет от 10 до 15 градусов. Расстояние между рейками при этом может составить примерно 45 сантиметров. Длина стыка должна быть равна 20 сантиметрам. При более крутом скате можно обустроить обрешетку, расстояние между элементами которой составит 60 сантиметров. При этом стык должен быть равен 17 сантиметрам.

Для справки

Несмотря на то что производитель советует осуществлять укладку ондулина без гидроизоляции при значительном угле наклона ската, специалисты рекомендуют не отказываться от этого слоя. При этом нужно будет создать вентиляционный зазор. Это обеспечит долговечность конструкции.

Особенности монтажа системы каркаса

При небольшом уклоне, который составляет 5-10 градусов, обустраивается сплошная обрешетка, между составляющими которой необходимо оставлять зазор в пределах 3-5 миллиметров. Для конька и ендовы настилаются доски, которые укладываются на стропила. С каждой стороны расстояние должно быть равно 25 сантиметрам. Даже при незначительном уклоне на свесе кровли необходимо зафиксировать дополнительный брусок, иногда он делается сплошным на 0,5 миллиметра. Однако данные рекомендации в инструкции найти нельзя. С края крыши весной будут скапливаться лед и снег. Именно этим фактором обусловлены перечисленные требования.

Перед тем как покрыть крышу ондулином своими руками, необходимо определить уклон кровли, который не должен оказаться меньше 1/11. Такая система должна накрываться наплавляемой рулонной гидроизоляцией. Если составляющие каркаса обладают одинаковой толщиной, то ускорят выполнение работ два деревянных бруска, длина которых будет эквивалентна внутреннему расстоянию между составляющими обрешётки.

Качество каркаса не столь важно, так как ондулин превосходно ложится на крыши с неровной поверхностью. При таких условиях асбестовый шифер покрылся бы трещинами. Битумно-целлюлозные полотна будут ложиться по форме конструкции, выполняя свою функцию. Но при этом не стоит ожидать, что визуально кровля будет выглядеть максимально привлекательно.

Подготовка инструментов

Перед тем как крыть крышу ондулином, необходимо подготовить определенный набор инструментов, среди них следующие: ножовка по дереву, маркер, молоток, страховочный пояс и приспособления для подъема листов. Ножовка должна иметь мелкие зубья, которые отлично справятся с раскроем ондулина. Если полотно смазать маслом, то ножовка будет раскраивать материал быстрее. Можно использовать для резки и ручную циркулярную пилу. Маркер допустимо заменить мягким карандашом, лучше всего взять тот, что имеет светлый оттенок. Он понадобится для разметки листов. Некоторые специалисты используют для этого восковой мелок. Для разметки карнизного ряда понадобится шнур.

Забивать гвозди следует обычным молотком, а вот листы поднять наверх можно будет с помощью специального приспособления. Ондулин является легким материалом, поэтому его будет несложно подать руками. Но если крыша довольно высокая или есть другие причины, которые исключают подъем материала вручную, следует соорудить удобное приспособление. Самым простым будет крепкая веревка, на краях которой располагаются крюки. Их следует зацепить за крайние волны листа и за центральную часть веревки поднять на крышу.

Кровля крыши ондулином обязательно должна осуществляться при наличии средств индивидуальной защиты, которыми будет пользоваться мастер. Сюда следует отнести страховочный пояс, крепкие ботинки, строительную каску, а также пояс с карманами и комбинезон.

Необходимость использования подкладочных материалов

Если вы решили заняться укладкой ондулина, то перед вами наверняка встанет вопрос о том, есть ли необходимость использовать паро- и гидроизоляцию. Производитель утверждает, что свойства описываемого материала позволяют обойтись без дополнительных барьеров, так как материал справляется с данными функциями. Но если вы хотите выполнить утепление чердачного помещения или мансарды, то лучше всего дополнительно использовать гидроизоляцию.

Укладка листов

Перед началом кровельных работ особенно важно правильно подобрать материал крыши. Ондулин станет для этого лучшим решением, что позволит создать надежную и долговечную конструкцию. После выполнения всех вышеперечисленных работ можно приступать к укладке листов, данная технология схожа с монтажом шифера, однако методика в данном случае более проста.

Монтаж осуществляется таким образом, чтобы вертикальные швы шли вразбежку. Для этого первый ряд следует начинать с целого листа, тогда как второй – с половины. По аналогии с шифером мастер должен будет осуществить выравнивание полотен относительно карниза.

Крепление листов к системе обрешётки рекомендуется осуществлять гвоздями с пластиковыми заглушками для шляпок. Однако в некоторых случаях используются саморезы, а также кровельные гвозди. Но в последнем случае технология будет нарушена, поэтому могут возникнуть аварийные ситуации, которые производитель в качестве претензий не примет.

Крыша из ондулина монтируется таким образом, что на один лист должно уходить около 20 гвоздей. Нижняя часть полотна фиксируется в каждую верхнюю волну, на следующих элементах крепление выполняется в шахматном порядке, устанавливать крепеж нужно будет через одну волну. Как показывает практика, сложности могут возникнуть в момент закрытия колпачков на гвоздях, специалисты рекомендуют закрывать их еще на земле, забив в нужном положении.

Методика проведения работ

В инструкции по монтажу вы сможете найти информацию о параметрах нахлеста. В случае с соседними листами он должен составить две волны, тогда как вертикальный нахлест эквивалентен 30 сантиметрам, что верно для уклона 10 градусов. При уклоне 15 градусов нахлест должен составить 20 сантиметров в случае с вертикальным стыком и одну волну – для бокового нахлеста.

Для того чтобы соблюдать одинаковый уровень захода одного листа на другой, предварительно нужно нанести на поверхность листов линию отбивкой. Если крыша из ондулина будет обустраиваться на поверхности металлического каркаса, то гвозди следует заменить саморезами. В начале проведения работ необходимо учесть направление ветра, который преобладает в определенной местности.

Первые листы фиксируются на скате крыши, который расположен на противоположной стороне от направления ветра. Второй ряд начинается с половины листа, в этом случае укладка будет гораздо удобнее, а расход материала удастся снизить. Это обусловлено тем, что нахлёст бокового стыка составит три листа, а не четыре.

Оформление конька и ендов

Если для проведения работ вы решили использовать ондулин, фото крыш рекомендуется предварительно рассмотреть. Возможно, это позволит понять, как лучше осуществлять работы. Как только вы перейдете к фиксации конька крыши, его нужно начинать крепить по такой же технологии, как и сам шифер. Его монтируют по внутренним частям волн к дополнительным элементам обрешётки.

При оформлении ендов следует использовать элементы, выполненные из ондулина. Для них формируется дополнительная обрешетка. Такую же методику следует применить при оформлении щипца. Но он может монтироваться и простым загибом, а также фиксацией гвоздями части листа ондулина. Для этого следует использовать щипцовую доску. Но этот способ может применяться только в том случае, когда температура воздуха имеет плюсовое значение.

Особенности проведения расчета материала

Расчет ондулина на крышу может быть осуществлён вами самостоятельно. Для этого следует узнать основные геометрические параметры. Если использовать лист, размеры которого составляют 0,95 x 2 метра, то его площадь будет равна 1,9 квадратных метра.

Важно при расчете учесть площадь крыши. Если данные работы осуществляются на этапе проектирования строительства, определение площади можно осуществить по проекции. При этом следует воспользоваться знаниями геометрии. Размеры ондулина для крыши указываются производителем как полезное и полное значение.

Поверхность конструкции крыши разбивается на отдельные геометрические объекты, например, треугольники и трапеции. Используя математические формулы, вы сможете рассчитать площадь каждого элемента. Далее следует учесть, что крыша обладает определенным наклоном. Угол наклона каждого геометрического объекта должен определяться относительно поверхности земли.

Все показатели, которые получены при проведении вышеперечисленных расчетов, следует суммировать, что позволит получить площадь крыши. Если проекция конструкции представлена прямоугольником, а угол наклона составляет 30 градусов, то площадь крыши можно определить методом умножения площади прямоугольника на косинус угла наклона. Если вы будете иметь значение площади, то сможете рассчитать количество листов. Для этого показатель площади кровли нужно разделить на полезную площадь кровельного листа. Последнее значение будет зависеть от наклона ската и может составить 1,3; 1,5; 1,6 квадратных метра.

Оформление стыков и обустройство вентиляции

Для того чтобы покрыть правильно крышу ондулином, необходимо ознакомиться ближе со всеми правилами, которые предусматривают соблюдение технологии. Например, оформить стык вертикальной стены и кровли необходимо, установив фартук из ондулина. Помимо прочего, в обозначенное место нужно проложить гидроизоляцию, зафиксировав фартук гвоздями. Для того чтобы обеспечить вентиляцию, следует использовать кровельный вентилятор, который крепится по каждой волне, обладающей сопряжением с листами.

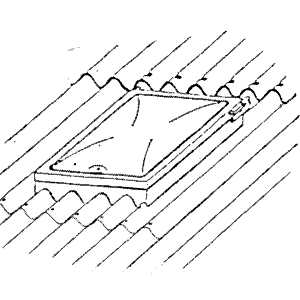

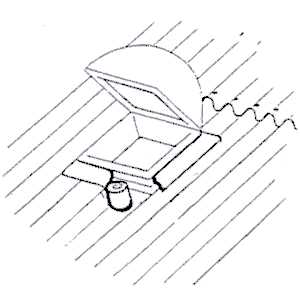

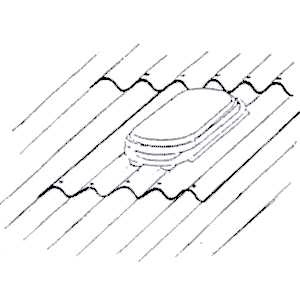

Кровельные окна, необходимые для обеспечение чердачного помещения солнечным светом, фиксируются гвоздями, а верхняя часть оформляется еврошифером, который укладывается с нахлестом для исключения заливания дождевых стоков. Очень привлекательно после завершения работ смотрятся крыши домов. Ондулина крепление может предусматривать исключение просветов между листами и коньком. Для этого используется специальный наполнитель. Улучшить гидроизоляцию карниза можно с применением специального короба. Для свеса листа на карнизе будет достаточно 70 миллиметров. Этот параметр является максимальным.

Каналы вентиляции могут быть сформированы с помощью вентиляционных труб, которые изготавливаются фирмой, производящей кровельный материал. Они фиксируются гвоздями на каждой волне основания. Верхняя часть укладывается поверх внахлёст.

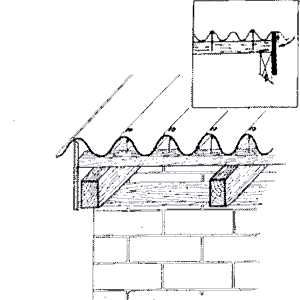

Для того чтобы птицы и насекомые не попадали в просвет между листами, следует установить в этом месте вентиляционную гребенку. Она монтируется с помощью гвоздей на карнизе под листом. При обустройстве металлической обрешётки и скреплении листов с помощью саморезов следует исключить излишнее затягивание крепежа, в противном случае материал может быть поврежден. Для гидроизоляции стыков и мест соединения конструкции с кровельными окнами можно использовать защиту карнизов с помощью самоклеющейся ленты ондуфлеш. Она сделает ендовы более законченными. Данная лента выпускается теми же компаниями, которые изготавливают ондулин. Если вы хотите использовать пароизоляционный слой, то можно приобрести подкладочный материал марки "Ондутис" R70.

Рекомендации мастеру

Если вы решили приобрести для проведения кровельных работ ондулин, фото крыш рекомендуется рассмотреть еще до посещения магазина. До покупки также осуществляются соответствующие расчеты. Площадь поверхности кровли должна определяться по карнизным свесам, использовать при этом крайнюю линию строения не следует.

Размеры материала

Если будет покрываться крыша ондулином руками неопытного мастера, то перед приобретением материалов важно более подробно ознакомиться с его геометрическими показателями. При изготовлении производитель использует определенные стандарты, которые иногда имеют небольшие погрешности. Например, по длине листа цифра может быть увеличена до десяти миллиметров или уменьшена до трех. Что касается ширины, то значение может быть увеличено или уменьшено до 5 миллиметров. Если же рассматривать стандартные размеры, то длина, ширина и толщина листа составят 2000 х 950 x 3 миллиметра. Один лист весит 6 килограмм, а высота волны полотна эквивалентна 36 миллиметрам. Погрешность может составить 2 миллиметра в обе стороны.

fb.ru

Устройство кровли из ондулина - свойства материала и технология монтажа

Onduline в последние годы стал поистине «народным» кровельным материалом. Устройство кровли из ондулина в целом является несложным, но имеет ряд особенностей.

Onduline ведет свою историю с 1950 года, когда основатель компании Гастон Громье впервые представил на французский рынок строительных материалов недорогие волнистые листы из целлюлозы, пропитанной битумно-минеральным составом. За более чем 60 лет технология производства была значительно усовершенствована, и сегодня торговая марка Onduline популярна и востребована во многих странах Европы, Азии и Америки.

Кстати, волнистую форму отечественных асбестоцементных листов советские инженеры подсмотрели именно у французов: до этого асбестоцементные изделия для кровли производили в виде прямоугольных плиток, напоминающих формой и цветом каменный шифер. Отсюда и пошло в народе — «шифер», хотя современные волнистые асбестоцементные листы на настоящий шифер совершенно не похожи.

Ондулин стоит ненамного дороже асбестоцементных волнистых листов, но служит дольше и выглядит получше

Onduline Group не единственное предприятие, выпускающее подобную продукцию, в России представлены изделия и других европейских производителей. Однако французы первыми после открытия железного занавеса заинтересовались возможностями необъятного советского рынка, сегодня продукция компании производится для России на крупном современном предприятии, расположенном в Нижнем Новгороде. Так как россияне впервые познакомились с изделиями именно французской компании, ныне ондулин стало именем нарицательным, часто пишется с маленькой буквы и обозначает класс подобных кровельных материалов в целом. Применяется также термин «еврошифер». По сути, оба определения неверны, но прижились.

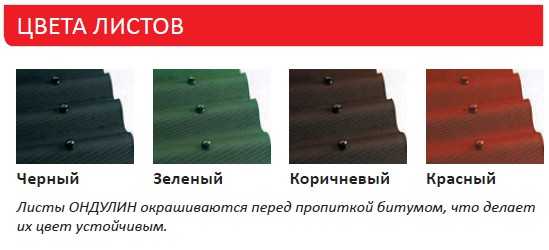

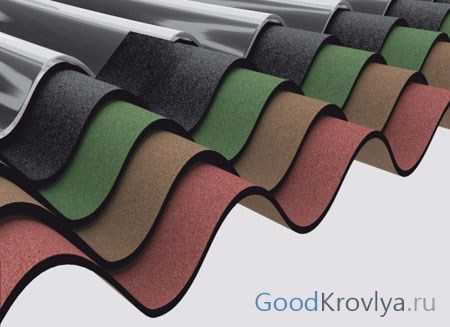

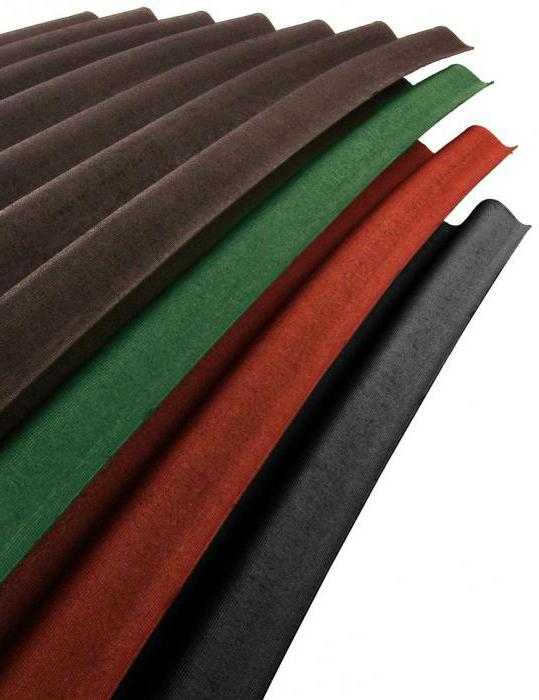

Onduline предлагает четыре цветовых варианта и один полностью прозрачный

Onduline — один из самых дешевых кровельных материалов. Дешевле стоят только отечественные волнистые асбестоцементные листы. Дороже «еврошифера» обходится металлочерепица российского производства с бюджетным полиэстровым покрытием. Битумная черепица стоит ненамного больше металла, но требует более серьезной подготовки основания и сложнее в укладке, что переводит ее в более высокую ценовую категорию.

Ондулин служит до сорока лет, что даже больше, чем у дешевой металлочерепицы, но меньше, чем у битумной. Асбестовый «шифер» толщиной 4,8 мм продержится лет 15. Самый мощный 7,5 мм при условии регулярной очистки и окраски через год тоже может прослужить 40 лет. В отличие от хрупких асбестовых листов Onduline гибок и пластичен.

Им можно накрывать сложные криволинейные и просто не очень ровные крыши, листы способны выдержать довольно большие деформации несущей конструкции. Материал прощает некоторую небрежность при проведении работ: крыша не протекает, страдает лишь внешний вид. В отличие от металлочерепицы ондулин не образует конденсата (нет необходимости в подкровельной пленке), не шумит, меньше нагревается и не электризуется.

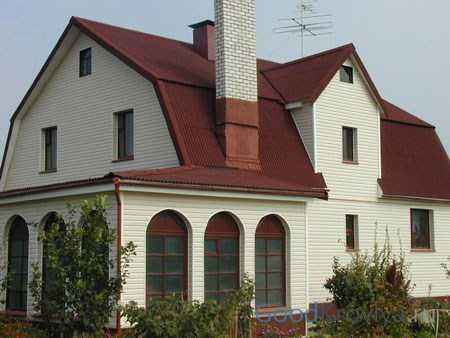

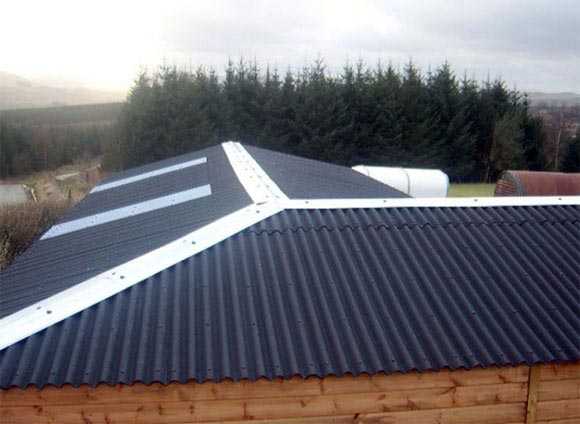

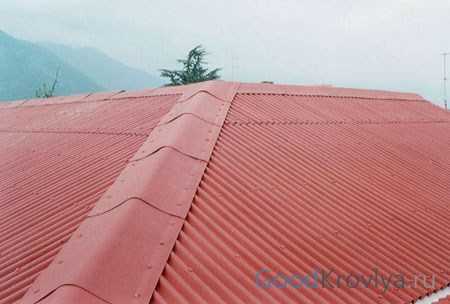

Кровля из Onduline с «фирменными» доборами выглядит аккуратно

В минус ондулину можно поставить его горючесть. Хотя, при соблюдении обязательных правил пожарной безопасности, проблем не возникает. Еще одно свойство материала: он имеет шероховатую наружную поверхность. Из-за этого на крыше может задерживаться пыльца растений и пыль. Но это и достоинство: не происходит сходов снежных лавин зимой, как со скользкой металлической крыши.

Экологичность ондулина, про которую рассказывают продавцы, как минимум, сомнительна. Какая может быть экологичность у материала, изготовленного частично из нефтепродуктов? Однако по сравнению с асбестовым «шифером», выпуск которого давно запретили в развитых странах, ондулин значительно выигрывает.

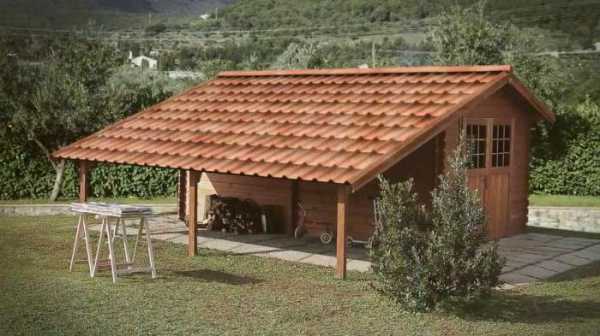

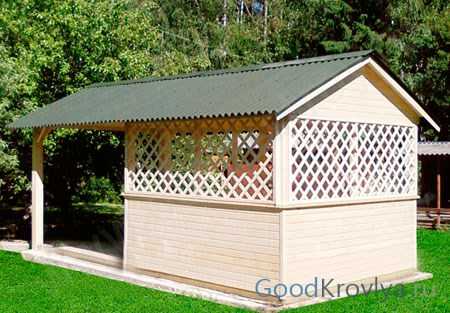

Беседка, крытая ондулином, выглядит симпатично

Стоимость асбестоцементных волнистых листов при толщине 4,8-7,5 мм — в среднем 80-200 руб/м2. Onduline обойдется в 200 руб/м2. Бюджетная металлочерепица — от 220 руб/м2. Это стоимость материала без работы и доборных элементов. Трудоемкость монтажа ондулина и асбестового «шифера» минимальна, с металлочерепицей работать сложнее. При дешевых листах доборы «еврошифера» дороговаты. При большом их количестве можно заменить комплектные битумно-целлюлозные элементы металлическими. В цвет попасть не проблема, на герметичность это не влияет, а обойдется немного дешевле.

Применять Ондулин на крышах прихотливой формы, особенно с обилием треугольных и трапециевидных плоскостей, не очень рационально. Для сложных кровель есть смысл просчитать стоимость гибкой черепицы: в отличие от крупнолистовых материалов практически отсутствуют отходы в виде обрезков, относительно недорого стоят доборы.

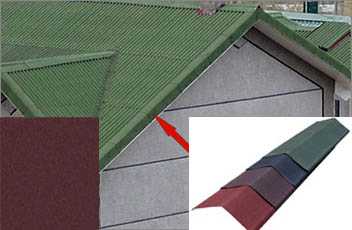

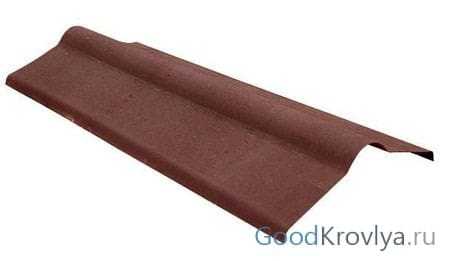

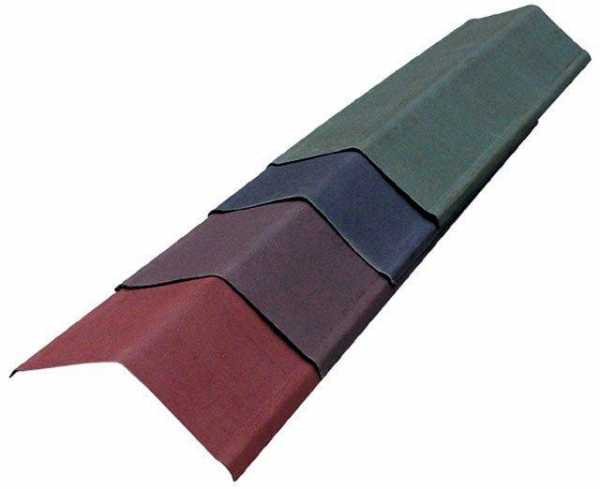

Коньковый добор

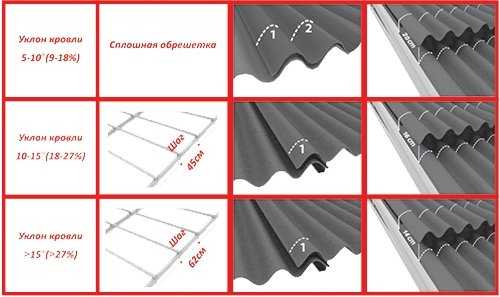

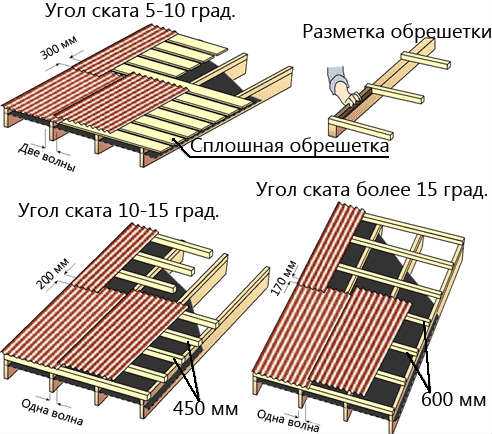

Производитель рекомендует три типа подготовки основания в зависимости от уклона крыши:

  • При нормальном уклоне крыши от 1/4 и более (выше 15°) достаточно выполнить обрешетку из брусков либо досок (можно необрезных) с шагом 61 см по осям.

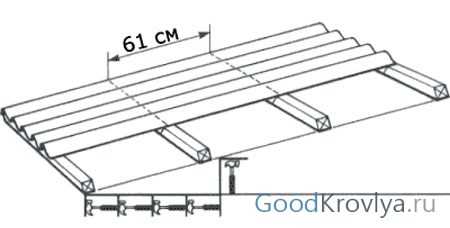

    Уклон кровли от 15 градусов

  • При небольшом уклоне от 1/6 до 1/4 (10-15°) шаг обрешетки уменьшается до 45 см по осям.

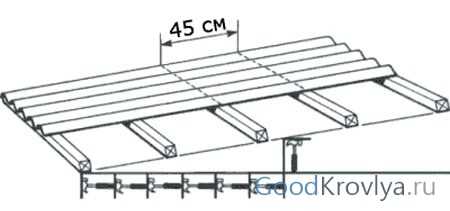

    Уклон кровли от 10 до 15 градусов

  • Если уклон совсем невелик — от 1/11 до 1/6 (5-10°), следует устроить сплошную обрешетку. Подойдет обрезная доска (нужно оставить зазор в 3-5 мм между досками), листы влагостойкой фанеры, ОСП.

    Уклон кровли от 5 до 10 градусов

  • Для ендовы и конька необходимо настелить на стропила доски по 25 см с каждой стороны.
  • Даже при большом уклоне на свесе кровли стоит закрепить дополнительный брусок или сделать его сплошным на полметра, хоть этого и нет в инструкции. С краю крыши весной скапливается плотный снег и лед.

Класть ондулин при уклоне менее 1/11 не рекомендуется. Такая кровля уже должна накрываться наплавляемой рулонной гидроизоляцией. Если элементы обрешетки имеют одинаковую толщину, ускорит выполнение работ пара деревянных брусков-«интервалов», длина которых будет равняться внутреннему расстоянию между обрешетинами. Что касается качества выполнения обрешетки, то Onduline прекрасно ложится на крыши с довольно неровной поверхностью, на которых асбестовый «шифер» треснул бы. Битумно-целлюлозные листы лягут по форме крыши и выполнят свою функцию, но визуально плоховато подготовленная крыша так и останется неровной.

  • Ножовка по дереву с мелким зубом — прекрасно режет ондулин. Если полотно ножовки смазать маслом, она будет пилить намного веселей. Можно также использовать ручную циркулярную пилу.
  • Маркер либо мягкий карандаш (лучше цветной, светлого оттенка) для разметки листов. Можно использовать узкий восковой мелок.
  • Шнур — потребуется для разметки нижнего (карнизного) ряда.

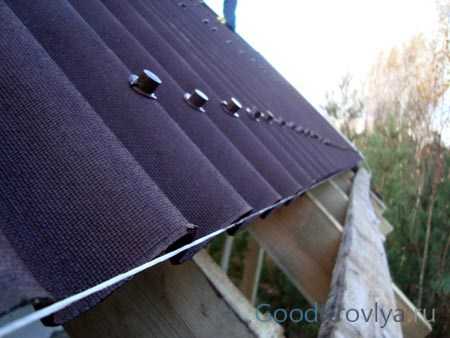

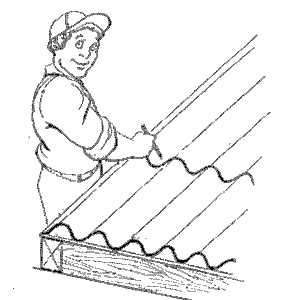

    Чтобы нижний ряд вышел ровным, используем натянутый вдоль свеса шнур

  • Молоток, будем забивать гвозди.

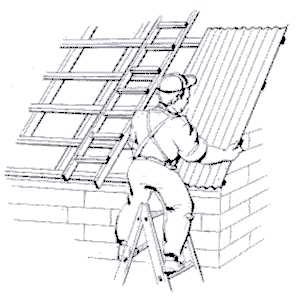

  • Приспособление для поднятия листов. Ондулин очень легкий, его несложно подать снизу и взять наверху руками. Но если крыша слишком высокая либо по иной причине подавать материал вручную невозможно, придется соорудить удобное приспособление. В простейшем виде это крепкая веревка, на краях которой расположены крюки. Цепляем их за крайние волны листа и за середину веревки поднимаем на крышу.
  • Страховочный пояс, комбинезон и пояс с карманами, куда можно засунуть инструмент и метизы, крепкие ботинки, строительная каска.

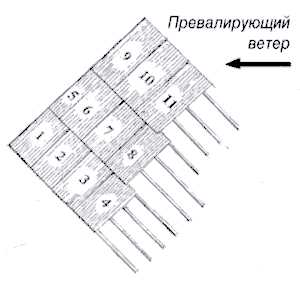

Первый лист крепят с подветренной стороны. То есть с той, откуда чаще дует ветер. Сначала полностью монтируют нижний, карнизный ряд, затем второй и так далее. Чтобы нижний ряд вышел ровным, вдоль карниза на уровне нижней кромки крыши необходимо натянуть разметочный шнур.

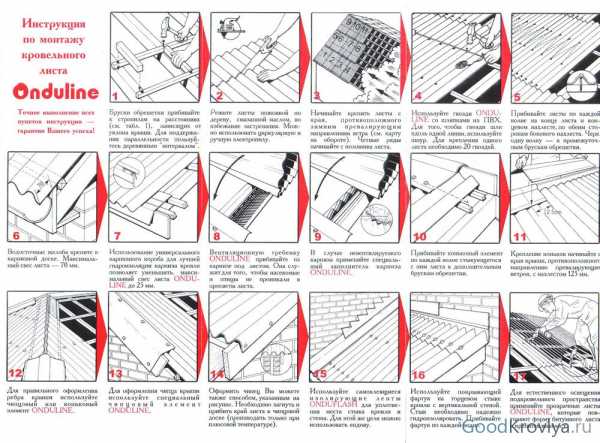

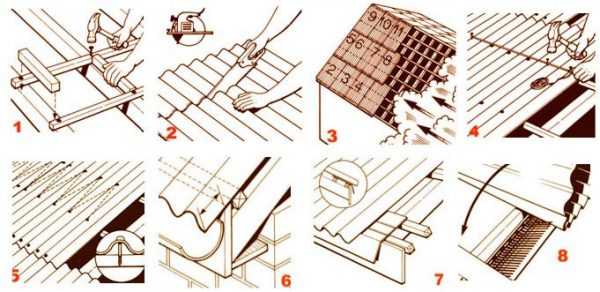

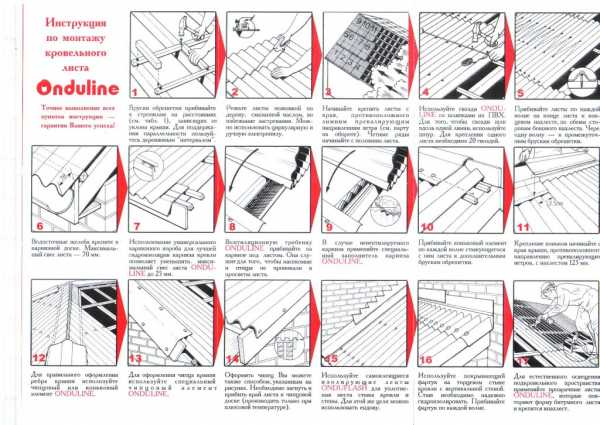

Технологическая карта монтажа знакомит с пошаговой инструкцией

Первый ряд начинают с цельного листа, последний в ряду лист обрезают, если это необходимо. Второй ряд начинают не с цельного, а с обрезанного листа. Режут первый лист последнего ряда по образцу последнего листа первого ряда или просто пополам. Третий ряд опять начинают с целого листа. Таким образом, стыки листов в вертикальной плоскости нигде не пересекаются.

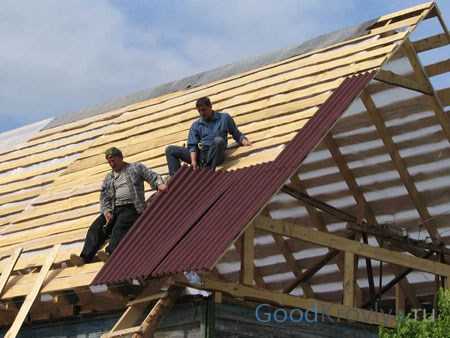

На фото видно, что второй ряд работники начинают не с целого листа. Такое расположение позволит избежать наложения стыков четырех листов в одной точке

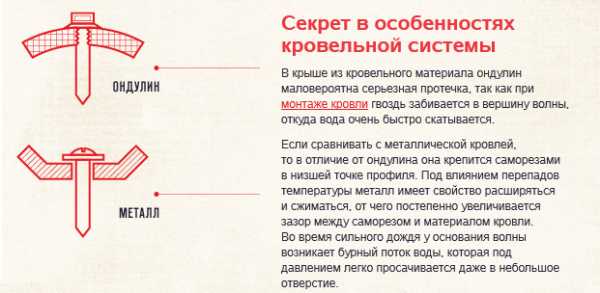

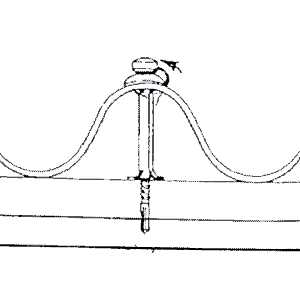

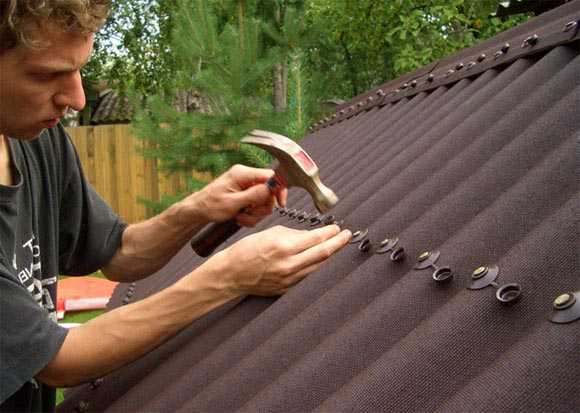

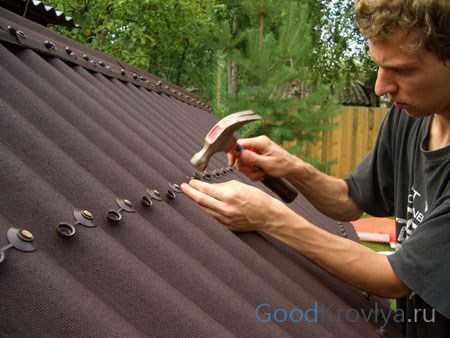

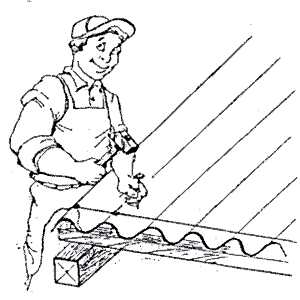

Крепят ондулин специальными гвоздями с защелкивающейся шляпкой в цвет основного покрытия. Использовать обычные шиферные гвозди нежелательно. Листы крепят, начиная с нижнего ряда ближе к карнизу в верхней части каждой волны. Таким же образом прибивают в каждом нахлесте, фиксируя сразу оба листа (нижний и верхний). А вот посередине листа крепление делается по-хитрому. Расстояние между гвоздями в концах листа делят на три части (шаг 61 см). Гвозди забивают в каждую волну, но не в одну линию, а в две, в шахматном порядке. То есть в каждой линии через волну. Это при шаге обрешетки в 61 см. При меньших уклонах шаг будет 45 см, а линий — три. При нормальном уклоне на лист уходит два десятка гвоздей.

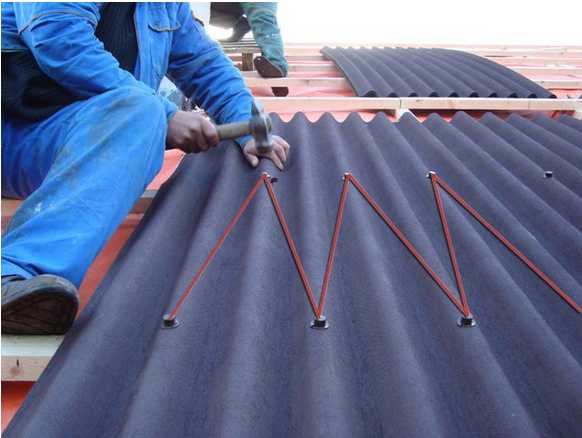

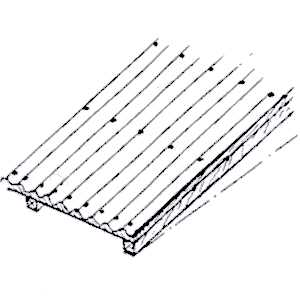

Вот таким образом крепят листы посередине: через ряд вразбежку. Размечать можно с помощью шнура или деревянных брусков нужного размера

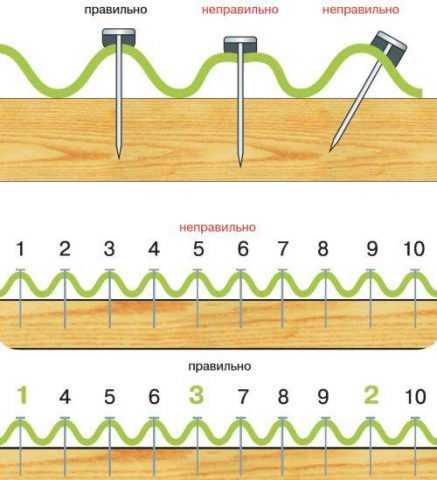

Чтобы крыша смотрелась аккуратно, гвозди должны забиваться строго в линию, а не на глаз. Для разметки можно использовать шнур или брусок подходящей длины. И, конечно, гвоздь должен попасть в брусок или доску обрешетки. Забивать гвозди следует без фанатизма, чтобы не смять лист.

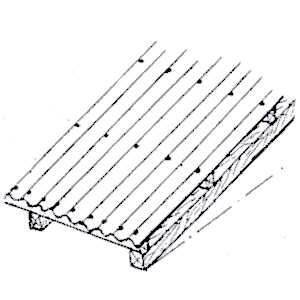

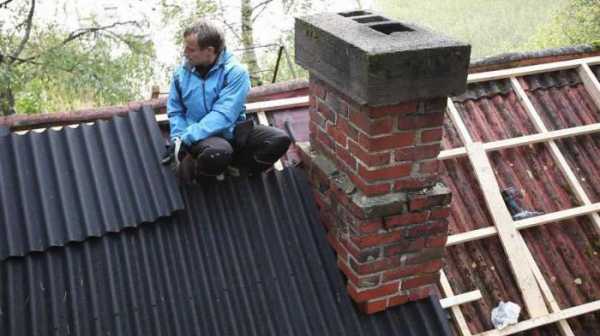

Ондулин можно даже настелить по старой «шиферной» крыше без ее демонтажа. Деревянные бруски обрешетки стоит антисептировать, прослужат дольше

Нахлест, как концевой (вертикальный по короткой стороне листа), так и боковой (горизонтальный по длинной), зависит от уклона кровли:

  • При нормальном уклоне крыши от 1/4 и более (выше 15°) концевой нахлест — 17 см, боковой — одна волна.
  • При небольшом уклоне от 1/6 до 1/4 (10-15°) — 20 см и одна волна.
  • Если уклон совсем невелик — от 1/11 до 1/6 (5-10°) — 30 см и две волны.

Последний удар по гвоздю делаем несильно, чтобы не вмять лист. Забив, защелкиваем пластиковую шляпку.

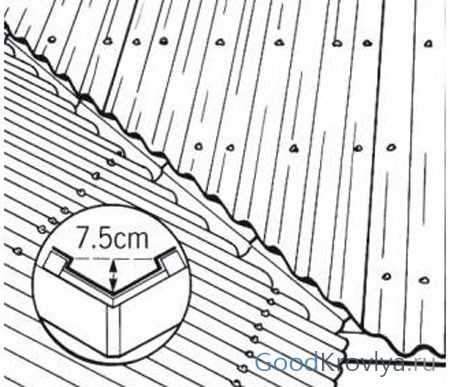

  • Ендова вставляется снизу листов, крепится сверху через каждую волну листов покрытия. Если заменять ендову на металлическую, ее «крылья» должны быть достаточно широкими, не уже 25 см каждое. Профиль должен повторять «фирменный», на краях следует сделать изгиб вверх.

    Ендову можно заменить на металлическую. Она должна иметь «корытообразный» профиль.

  • Чипец, конек, примыкание крепят гвоздями через добор и расположенный снизу лист так, чтобы попадать в верхнюю точку каждой волны.

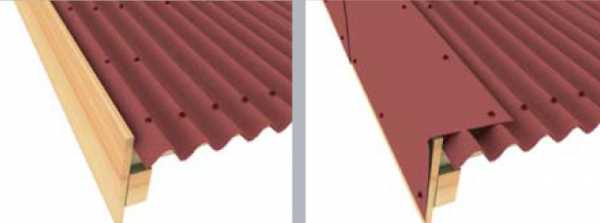

  • При ограниченном бюджете чипец (торцовый добор) можно не использовать. Вместо этого следует завернуть крайнюю волну довольно мягкого листа на 90° и прибить ее к доске. Может — не так красиво, но вполне надежно и недорого.

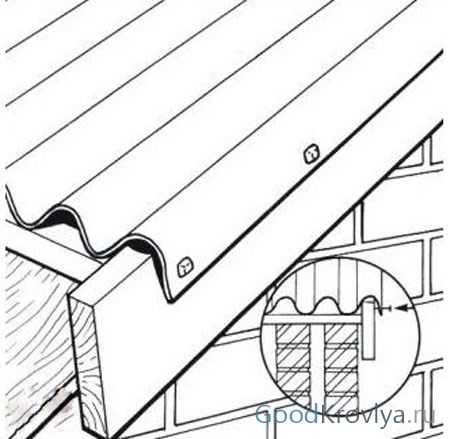

Чтобы не покупать чипцовый (ветровой) добор, можно просто загнуть крайнюю волну на 90°

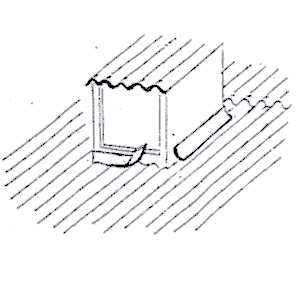

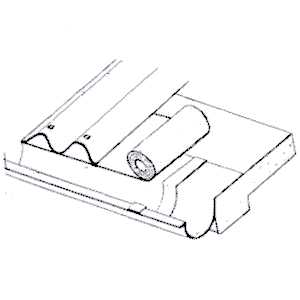

Мягкая самоклеящая лента Ондуфлеш поможет изолировать примыкание кровли к трубам. Ленту можно использовать для улучшения стыков примыканий и герметизации ендовы.

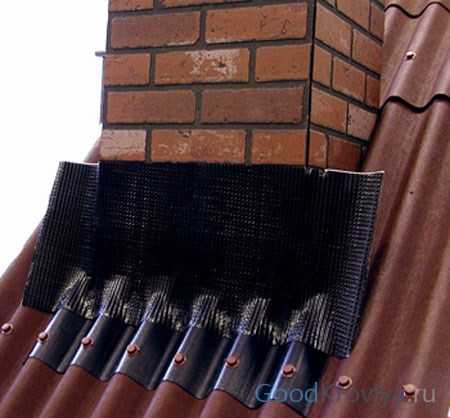

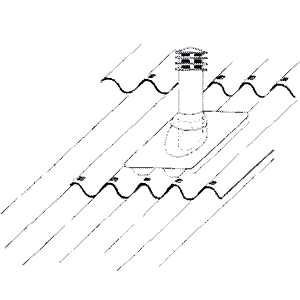

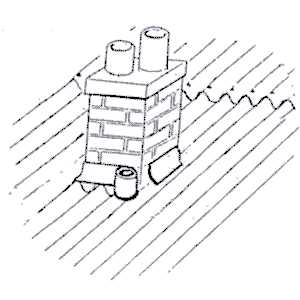

Лента Ондуфлеш поможет герметизировать стык с трубой. Изгибается руками, можно «прикатать» к поверхности деревянным брусочком

Onduline — заслуженно популярный, надежный и недорогой кровельный материал. Накрыть крышу ондулином вполне возможно самостоятельно. Нужно лишь соблюдать рекомендации производителя, иметь набор нехитрого инструмента и обладать начальным опытом столярных работ.

goodkrovlya.com

Монтаж ондулина своими руками - подробная инструкция и технология, видео и фото примеры

Если вы решили положить кровельное покрытие, то вполне сможете справиться с этим самостоятельно, потому что небольшой вес листов еврошифера позволяет транспортировать и монтировать материал без специальной техники и навыков строительства. Использовать его можно при возведении крыши домов, коттеджей, бань, беседок и других хозяйственных строений.

Перед началом монтажных работ рекомендуется ознакомиться с инструкцией, прилагаемой производителем в комплекте с ондулином и его комплектующими. Помимо этого, инструкция наделена и другой функцией – на ней, как правило, указывается о наличии заводской гарантии. Потребитель вправе предъявлять какие-либо требования по отношению к производителю только в том случае, если при монтаже ондулина соблюдались все условия перечисленные в инструкции.

Немаловажно и то, что юридически гарантия распространяется на оригинальный ондулин, который был приобретен у официального представителя или партнера завода-производителя.

В случае выполнения монтажа строительной бригадой, заказчик тоже должен знать об основных этапах работы для осуществления контроля за качеством выполнения укладки кровельного покрытия.

Перечень правил для монтажа ондулиновой кровли

  1. Когда выполняется монтаж крыши из ондулина, строителям приходится передвигаться прямо поверх новых листов покрытия. Для того чтобы не повредить и не деформировать еврошифер, лучше ходить по выпуклым участкам (волнам), а борозды (углубления) между ними стараться избегать.
  2. Кровельные работы с применением ондулина могут выполняться только при положительных температурах, исключением является только небольшой срочный ремонт отдельных участков кровли, когда допускается укладка с предельной осторожностью при температуре до – 5 градусов. Низкие температуры, точно также как и слишком высокие (больше +30), неблагоприятны для монтажа кровельных листов.
  3. Для прочного крепления полотна каждый лист фиксируется к обрешетке с помощью специальных гвоздей или саморезов с особыми шляпками. Крепежи равномерно распределяются по всех поверхности еврошифера, всего на лист стандартных размеров (прочтите: "Размер листа ондулина - технические характеристики") предполагается 20 гвоздей. Данная технология гарантирует надежное крепление материала, в случае некоторых отклонений покрытие при сильном ветре будет разрушаться.

    Если вы пользуетесь услугами строительной бригады, то обязательно сами отслеживайте соблюдение данного требования.
  4. Ондулиновая кровля, независимо от того, кладется ли она на старое покрытие или устраивается как самостоятельная конструкция, обязательно крепится к деревянной обрешетке. Для ее изготовления подойдут брусья сечением 4x6 см, величина шага зависит от угла уклона ската крыши:
    -если угол менее 10 градусов, то нужна сплошная обрешетка;
    -при скате в 10-15 градусов элементы обрешетки крепятся с промежутком в 45 см;
    -на крутые крыши кладется обрешетка, шаг которой равен 61 см.
  5. По всем правилам использования ондулина при монтаже листов следует избегать образования 4-х нахлестов в одном углу, что чревато деформацией закрепленного края материала.
  6. Благодаря особой технологии производства вес материала значительно меньше веса других аналогичных покрытий, поэтому работать с ним гораздо удобнее, к тому же если ондулин монтаж инструкция будет полностью соблюдена, то кровля из ондулина полностью сохранит свои качества на протяжении всего срока эксплуатации.
  7. Ондулин обладает хорошей гибкостью, но использовать это свойство следует только в пределах допустимого. Так, сильная натяжка листа и закрепление его в таком положении к обрешетке может стать причиной его растрескивания. Изначально может показаться, что полотно лежит ровно, но через некоторое время на кровельном настиле появятся волны, которые постепенно начнут увеличиваться и, в конечном счете, разрушат покрытие.
    При укладке ондулина нужно обратить внимание на соблюдение линейности вертикального и горизонтального соединения каждой листа и всей кровли в целом. Не растягивайте ондулин, располагайте его ровно с небольшим запасом на нахлесты.
  8. Монтаж свеса кровельного покрытия выполняется строго по инструкции, иначе слишком длинный будет прогибаться, короткий – станет причиной попадания осадков и мусора.
Каждый этап работы должен быть выполнен качественно, с соблюдением обозначенных правил. Так, неверный расчет величины шага обрешетки приведет к неправильному монтажу всей кровли, которую придется либо переделывать сразу, либо демонтировать уже в ближайшее время (прочтите также: "Расчет ондулина на крышу - свойства и монтаж").

Как правило, инструкция по монтажу ондулина предполагает и незначительные отклонения или выполнение действий на усмотрение застройщика, однако при недостаточном опыте подобного строительства лучше отказаться от самодеятельности.

Особенности техники монтажа ондулинового настила

Ниже предлагается подробная инструкция по укладке ондулинового покрытия.

  • Уровень нахлестов кровельных листов напрямую зависит от конструкции ската крыши. Так, для пологих крыш (угол наклона 5-10 градусов) уровень бокового нахлеста составляет 2 волны, нахлест по длине листа - 30 см. По мере увеличения угла ската эти показатели будут уменьшаться. Про укладки кровли на крыше со скатом в 10-15 градусов нужно оставить боковой нахлест в 1 волну, нижний – 20 см; при скате в 15 градусов требуется боковой нахлест в 1 волну, нижний – 17 см.
  • При монтаже обрешетки важно правильно рассчитать шаг расположения брусьев с учетом выше перечисленных параметров. Каждый брус должен быть закреплен к стропильной системе с соблюдением межосевого промежутка. Для того чтобы проверить, параллельно ли установлены элементы конструкции, достаточно положить между ними обычный деревянный брусок нужной длины.
  • Прежде чем приступить к монтажу ондулина, нужно разметить каждый лист так, чтобы удобно было нарезать необходимое количество кусков нужных размеров. Работа выполняется предельно аккуратно, можно пользоваться цветными карандашами или маркерами. Для того чтобы не замерять каждый лист и ускорить процесс, изготавливается шаблон из обрезка ондулина.

    Специалисты рекомендуют для разрезания материала взять обычную ножовку по дереву с небольшими зубчиками. Если ножовочное полотно застревает в кровельном покрытии, то нужно его смазать маслом. Существенно облегчит работу ручная или циркулярная электрическая пила.
  • При выполнении капитального ремонта кровельного покрытия на крышу нужно поднять все заготовленные листы и необходимые инструменты. Лист весит всего около 6 кг, поэтому выполнить это можно и без посторонней помощи.
  • Как было сказано ранее, не следует полагаться на собственные умения, поскольку монтаж ондулина инструкция предполагает некоторые особенности при работе, которые неопытные мастера могут просто упустить.

    Начинается укладка настила от края ската, противоположного ветреной стороне. При укладке второго ряда нужно расположить материал так, чтобы в углу нахлест образовывался 3-мя листами, а не 4-мя, для этого первым кладется не целый лист, а половина листа.
  • От качества крепления ондулина зависит надежность и герметичность всего кровельного покрытия, поэтому следует прибить гвозди в каждой волне листа: ½ часть внизу полотна и ½ часть делится поровну на боковые нахлесты и середину листа с чередованием волн. Для монтажа каждого листа уходит не менее 20 гвоздей.

    Чтобы крепление выполнялось по одной линии (по брусу обрешетки), в качестве ориентира натягивается веревка.
  • Установка ендов на крыше будет намного проще и быстрее, если пользоваться стройматериалами, поставляемыми производителем в комплекте с ондулином. При монтаже ендов также сооружается дополнительная обрешетка.
  • Следуя предыдущему совету, коньковые элементы лучше приобретать оригинальные. Устанавливаются они с подветренной стороны, минимальный размер нахлеста материалов – 12,5 см. Крепеж выполняется по всем волнам листа, соединяющимся с коньком.
  • В стыках, где края кровли соприкасаются со стенами, укладывается тот же материал, что и для устройства ендов. По всему стыку наносится силиконовый герметик, обеспечивающий гидроизоляцию подкровельного пространства.
  • Оформление щипца для ондулинового покрытия, так же как и для любого другого, выполняется из щипцового элемента. Они загибается и крепится одним краем к крайним листам, а другим – к щипцовой доске (прочитайте: "Щипец крыши это...").
  • Ребра крыши (стыки кровельных скатов) могут быть сделаны как из конькового, так и щипцового элемента.
  • Торцевые кровельные стыки вентиляционных и дымоходных труб изолируются силиконовым герметиком и закрываются покрывающим фартуком. Крепление фартука с ондулином выполняется по всем волнам (подробнее: "Что такое покрывающий фартук ондулина – описание, применение").
По желанию владельца дома в кровле чердака или мансарды может быть установлено окно, при этом технология монтажа ондулина немного меняется: материал оконного проема крепится к нижнему кровельному листу, а сверху покрывается верхним листом, при этом нахлест учитывается для каждого слоя материала. Читайте также: "Схема монтажа кровли из ондулина своими руками – пошаговое руководство".

Как правильно уложить ондулин, чтобы кровля не протекала, детали на видео:

Устанавливая выпуски вентиляции через кровельное покрытие, можно воспользоваться специальными выходами. Основание проходящей сквозь кровлю конструкции крепится ко всем волнам нижнего листа, а верхнее покрытие крыши ондулином монтируется на него с учетом припуска для нахлестов. В процессе укладки листов покрытия и монтажа коньковых элементов между двумя этими компонентами может образоваться просвет, который легко устраняется специальным заполнителем. Количество и метод его нанесения зависит от вентиляционной системы кровли (читайте также: "Андулиновая кровля - разновидности материала").


Отметим, что в некоторых случаях застройщики вместо деревянной обрешетки монтируют металлическую, тогда для крепления ондулинового настила нужно приобрести набор специальных саморезов, а не гвоздей, как при классическом варианте.

Таким образом, монтаж кровли при помощи еврошифера не вызовет особых проблем при соблюдении перечисленных выше правил, а новая крыша из легкого, но прочного и надежного ондулина при правильном выполнении технологии будет служить на протяжении многих лет. Прочитайте ещё: "Ондулин - строительные материалы: разновидность и особенности".

kryshadoma.com

монтаж своими руками. Пошаговая инструкция по монтажу ондулина :: SYL.ru

Если крыша постройки потеряла свой первоначальный привлекательный внешний вид и перестала быть функциональной, то необходимо обустроить новое перекрытие, используя для этого специальный материал. На рынке строительных товаров можно найти великое разнообразие таковых, однако одним из самых популярных сегодня считается ондулин. Этот материал востребован по многим причинам, среди них можно выделить прочность, устойчивость к деформационным процессам, а также воздействию влаги. Крыша после завершения работ не будет крошиться при изменениях погоды, воздействии ультрафиолета, а также отлично станет проявлять свои шумопоглощающие способности. В процессе эксплуатации поверхность не выгорает, а в магазине можно выбрать ту расцветку, которая устраивает именно вас.

Ондулин, монтаж которого предполагает необходимость соблюдения технологии, в течение долгого срока не потребует ремонта. Этот стройматериал отлично подходит для любых крыш. Установка производится достаточно просто, именно поэтому с манипуляциями такого рода будет способен справиться любой мастер. Перед началом вовсе не обязательно избавляться от старого укрывного материала. Это не только уменьшит затраты, но и сократит время проведения работ. После завершения процесса поверхность ондулина окрашивают.

Что еще необходимо знать мастеру

Ондулин представляет собой битумный материал, который выполняется в виде листов. Среди компонентов нет вредных веществ, а целлюлоза и стекловолокно совершенно не представляют опасности для здоровья человека. В процессе производства используется картон, который с обеих сторон имеет покрытие в виде битума. Достаточно часто современные потребители уделяют внимание экологичности, этот параметр в ряде случаев является определяющим фактором. Стоит упомянуть, что описываемый кровельный материал отвечает данным требованиям.

Ондулин очень удобен при монтаже, этот волокнистый материал на ощупь шероховатый, в магазине вы сможете выбрать один из четырех оттенков. Ондулин, монтаж которого может производиться на стальное перекрытие, отличается эластичностью. Это указывает на то, что полотна можно легко сгибать, укладывая на любые поверхности.

Подготовительные работы

На первом этапе мастер должен подготовить необходимые материалы и инструменты. Помимо прочего, следует заручиться помощью еще одного человека. Для работы нужно приобрести полотна, размер которых равен 200 х 95 см. Далее измеряется крыша и определяется количество листов, которое следует приобрести. К этому значению следует добавить 10-20%, это необходимо для обрезки и выступов по краям. Помимо прочего, понадобится брус, который пойдет на обустройство обрешётки. В сечении этот материал должен иметь габариты 40 x 40 миллиметров.

Ондулин, монтаж которого должен производиться по технологии, описанной ниже, укрепляется специальными гвоздями. Их оттенок должен соответствовать цвету укрывного материала. По форме такой крепеж напоминает шурупы, которые обладают резиновой обрамкой. Это позволяет получить дополнительный слой гидроизоляции, который препятствует протечкам воды после установки ондулина. Понадобится уголок для конька, гидроизоляцию для которого следует произвести очень тщательно. Используется этот элемент и на стыке вертикальной стены с крышей.

По окружности печной трубы следует использовать фартуки, в основе которых - резина. Когда используется в качестве укрывного материала ондулин, монтаж должен производиться с учетом вышеописанных требований. В процессе следует использовать изоляционную ленту, она устанавливается на границе кровли с окном. Данные составляющие можно применять в качестве ендовы. Посетив магазин, необходимо поинтересоваться наличием специальной трубы, которая используется для вентиляции.

Подготовка инструментов

В ходе проведения работ непременно придется резать листы, для этого мастер должен использовать ножовку. Для разметки следует применять карандаш. Манипуляции невозможно будет осуществить без молотка, линейки или строительного сантиметра. Приобретите шуруповерт и резак. Для того чтобы обозначить границы системы обрешётки, следует использовать веревку или нитку. Не лишней окажется и специальная лестница, с помощью которой будет производиться крепление.

Подготовка крыши

Монтаж ондулина должен производиться только тогда, когда вы убедитесь в том, что старая кровля способна претерпевать нагрузку в 100 килограмм и выше. Это требуется, чтобы гарантировать то, что поверхность способна выдерживать нагрузку от снега. Если вы не уверены в прочности старого покрытия, то от него необходимо избавиться. Крыша должна быть очищена, для этого можно использовать обычный веник. Основание освобождается от веток, мусора, а также листьев.

Обустройство обрешётки

Монтаж ондулина рекомендуется производить на сплошные полотна обрешётки. Это позволит гарантировать устойчивость к деформациям в результате воздействия ультрафиолета. Но можно установить и отдельные элементы каркаса. Они могут быть выполнены самостоятельно, для этого следует использовать брус, сечение которого равно 5 x 5 см. Длина этих элементов должна быть достаточно внушительной.

Первоначально устанавливается продольная обрешетка, после брус следует зафиксировать к старому, используя для этого саморезы. Первоначально необходимо заняться элементами, которые будут расположены с краю. Затем поперёк натягивается нитка. По ее направлению предстоит зафиксировать остальные составляющие каркаса.

Теперь можно заняться укладкой горизонтально ориентированной обрешётки. Брусья следует устанавливать поперёк уже имеющихся. Места пересечения важно зафиксировать саморезами. Если крыша пологая, то обрешетка должна располагаться вдоль. В процессе проведения работ следует использовать фанеру, которая не боится воздействия влаги. Следует учесть, что монтаж крыши из ондулина своими руками предполагает наличие крайне прочной системы каркаса. По той причине, что ондулин податлив, значительные просветы между составляющими обрешётки могут стать причиной проседания материала. Первоначально это станет причиной не очень эстетичного вида, который впоследствии приведет к протекам.

Особенности монтажа ондулина

Монтаж кровли из ондулина предполагает укрепление ветровой доски. Эта деталь декорирует пробел и предотвращает попадание ветра в подкровельное пространство. Начинать работы по укладке ондулина необходимо снизу. Как правило, это делается с того края, который не подвергается воздействию сильного ветра.

Материал должен быть укреплен к поперечным брусьям по горизонтали. Для одного полотна будет необходимо потратить 20 гвоздей. После того как был завершён первый ряд, можно переходить к укладке второго. В некоторых случаях при подготовке основания используется металлическая обрешетка, при этом технология остается той же, однако крепление следует производить с помощью саморезов.

Рекомендации мастера

Когда производится монтаж крыши из ондулина, необходимо осуществлять распиливание листов. Место предполагаемого разреза предварительно рекомендуется обработать маслом, как и рабочую поверхность пилы. Осуществлять такие работы следует ножовкой. Такой подход позволит исключить распад материала на отдельные элементы. Специалисты довольно часто используют электрическую циркулярную пилу. Не стоит начинать работать при излишне высокой температуре внешней среды. Это приведет к тому, что ондулин обретет качество гибкости и станет тяжело поддаваться монтажу. При проведении работ не следует передвигаться по поверхности уложенного укрывного материала.

Особенности устройства обрешётки

Если производится монтаж кровли из ондулина своими руками, то важно учесть уклон поверхности. Если он не превышает десяти градусов, то следует обустроить решетку с использованием тонких досок и фанеры. Сначала к кровле фиксируются стропила, расстояние между которыми должно оказаться несколько меньше полуметра. Это позволит расположить листы на твердой опоре. При установке поперечных перекладин следует руководствоваться таким же шагом.

Для того чтобы обеспечить сток жидкости с поверхности, следует сделать нахлёст, ширина которого равна 200 миллиметрам. Что касается бокового нахлеста, то его ширина может быть равна одной волне. Если вами был выбран ондулин, правила монтажа непременно стоит соблюдать. При наклоне, который превышает 15 градусов, расстояние между элементами каркаса должно быть реже, этот параметр равен 600 миллиметрам. Боковой нахлест должен обладать такой же шириной. Поперечные перекладины должны фиксироваться таким образом, чтобы они располагались параллельно земле и друг к другу. Для этого можно изготовить шаблон из бруска нужной длины.

Определение количества укрывного материала

Если производится монтаж ондулина своими руками, то предварительно необходимо будет осуществить расчет. Лист ондулина повторяет габариты и конфигурации серого шифера. Если крыша имеет в качестве покрытия старый шифер, то будет достаточно только лишь посчитать число листов. Все эти манипуляции, в том числе подгонка под размеры, делаются на земле. Для того чтобы обеспечить ровность линии, следует наложить на поверхность целый лист материала.

Рекомендации специалиста

Правильный монтаж ондулина предполагает укладку полотен таким образом, чтобы стыки между листами оказались в центре над другим листом, который располагается снизу. Это должно позволить получить что-то походящее на кирпичную кладку. При этом не следует допускать образования сплошных вертикально ориентированных швов. Подобный подход гарантирует укрепление боковых стыков, которые будут состоять из трех полотен вместо четырех.

Установку крепежа следует осуществлять на гребне волны через одну. Фиксируется первоначально нижний конец материала, только после можно переходить на поперечные перекладины каркаса. Для того чтобы не отойти от намеченной линии, сначала прибиваются крайние гвозди, которые видно. После натягивается веревка от края до края. По ней будет удобно прибить остальные гвозди.

Внешние условия

Можно производить монтаж ондулина на рубероид. В этом случае, как и в любом другом, необходимо придерживаться определенных правил. Таким образом, работы не следует начинать, если температура воздуха превышает 25 градусов в тени. При подобных показателях воздух разогревается на солнце до 30 градусов, что равно температуре плавления битума. Устанавливать ондулин при таких условиях неэффективно. Он будет плавиться в точках крепления, где образованы щели. Готовая же кровля отлично претерпевает любую жару, это обусловлено тем, что гвозди уже закреплены, а материал не подвергается механическому воздействию. Такие же рекомендации должны быть учтены и при низких температурах внешней среды. При нуле градусов и ниже материал становится хрупким и жестким. Если вами был выбран ондулин, технология монтажа исключает возможность воздействия пространства между волнами. Такая нагрузка становится причиной деформации. Что касается гребня полотна, то он способен выдержать подобные нагрузки.

Заключение

Инструкция предполагает использование определенного количества гвоздей, которое было упомянуто выше. Если вы решите сэкономить, то это может стать причиной разворота и срыва полотна после первого же порыва ветра. Это же правило распространяется и на саморезы, которыми производится фиксация еврошифера при использовании металлической обрешётки. В тех зонах, где располагаются разнородные материалы, а именно конек крыши, щипец, а также ендовы, следует использовать дополнительную гидроизоляцию. Произвести такие работы можно методом использования специальной самоклеющейся ленты, она именуется ондуфлешем. Приобрести ее можно в магазинах, где реализуется ондулин и иные строительные материалы.

Если осуществить монтаж еврошифера по вышеописанной технологии, то кровля будет готова прослужить в течение многих лет, заявленных производителем. В этот период поверхность не будет нуждаться в проведении ремонта, а также станет гарантировать совершенную герметичность. Если вы хотите выбрать материал для своей крыши, то, возможно, тоже стоит обратить внимание на ондулин. Он выигрывает по многим параметрам, если проводить сравнение с аналогичными материалами. Помимо прочего, стоит учесть, что не всегда укрывной слой можно монтировать самостоятельно, иногда для этого требуется воспользоваться помощью специалистов, чего нельзя сказать об ондулине.

www.syl.ru

Как легко покрыть крышу ондулином своими руками?

Возведение кровли является последним этапом строительства собственного дома перед началом внутренней отделке и подключением коммуникаций. Чтобы сократить время на выполнение кровельных работ, можно выполнить монтаж ондулина своими руками. Ондулин – современное покрытие на основе битума, технология укладки которого позволяет монтировать материал как на новую крышу, так и на старую без разбора конструкции. Он подходит для кровли любой сложности, площади и уклона, поэтому считается универсальным вариантом, используемым в частном и производственном малоэтажном строительстве. В этой статье мы расскажем, как правильно крыть крышу ондулином, чтобы получить долговечное, герметичное покрытие, выдерживающие зимние заморозки и летние дожди.

Содержание статьи

Характеристика материала

Ондулин – недорогой, технологичный кровельный материал, который изобрели в послевоенное время во Франции для быстрого ремонта или реконструкции поврежденных снарядами, обветшалых крыш из традиционной керамической черепицы, шифера, металла. Технология производства этого покрытия заключается в получении очищенных целлюлозных волокон, изготовлении из них листов с волнистой поверхностью, окрашивании и пропитки их нефтяным битумом. Покрытие крыши ондулином делает конструкцию водонепроницаемой, устойчивой к перепадам температуры, ударопрочной, но в тоже время легкой. Монтаж ондулина ввиду малого веса каждого листа может выполняться на старый кровельный материал без демонтажа конструкции. Этот материал обладает следующими достоинствами:

  1. Легкий вес. Каждый лист ондулина стандартного размера весит всего 6 кг, поэтому устройство крови из этого материала не требует налаживания массивного каркаса или усиления фундамента.
  2. Простота монтажа. Кровля из ондулина своими руками делается за 1-2 дня без привлечения наемных работников, так как монтировать такое покрытие можно без специального инструмента и опыта.
  3. Гибкость. Листы этого материала на основе битума обладают определённой гибкостью, что упрощает укладку ондулина на кровлю сложной формы, ы которые есть ендовы, разноуклонные скаты, ребра и слуховые окна.
  4. Доступная цена. Устройство кровли из ондулина не требует больших затрат от домовладельца за счет экономии пиломатериалов, используемых для сооружения каркаса, и выполнения монтажа своими силами.

Важно! Так как ондулин все-таки задумывался как ремонтный материал, он обладает сроком эксплуатации 15-20 лет и сравнительно небольшой цветовой гаммой. Он выпускается всего в 4 цветах: красный, черный, коричневый и зеленый. Перед тем как крыть крышу ондулином, необходимо учесть, что этот материал выцветает на солнце из-за разрушения пигмента ультрафиолетовыми лучами.

Размеры листа

Расцветки листов

Устройство кровли

Перед тем, как покрыть крышу ондулином, необходимо разобраться с составом кровельного пирога, который делается для этого вида кровельного материала. Устройство крыши с покрытием из формованной целлюлозы, пропитанной битумом, не отличается сложностью ввиду легкого веса. Оно состоит из следующих элементов:

  • Стропильный каркас. Крепление кровельного материала выполняется на стропила, изготавливаемые из натуральной древесины сечением 50хх150 мм, шаг между которыми составляет 50-80 см. Так как материал обладает легким весом, обычно каркас не утяжеляют дополнительными элементами.
  • Утеплитель. Перед тем как стелить ондулин, между стропил укладывают термоизоляционный материал. Чаще всего используются утеплители минерального типа (базальтовая вата, стекловата, шлаковата).
  • Пароизоляция. Технология укладки утеплителя подразумевает использование пароизоляционной мембраны, которая защищает термоизоляционный материал снизу от проникновения пара и намокания.
  • Гидроизоляция. Чтобы защитить деревянные элементы каркаса и утеплитель от возможных протечек или конденсата укладывается гидроизоляционная пленка. Крепление гидроизоляции выполняют к стропильным ногам с помощью строительного степлера.
  • Контробрешетка. Перед тем как укладывать ондулин, поверх гидроизоляции вдоль стропил прибивают рейки контробрешетки, которые организуют вентиляционный зазор, необходимый для циркуляции воздуха внутри конструкции.
  • Обрешетка. Вид обрешетки оговаривает пошаговая инструкция по монтажу. Ондулин нужно прибивать к сплошной обрешетке из влагостойкой фанеры или решетчатой из необрезной доски, уложенной с шагом 10-15 см, чтобы кровельный материал не деформировался в процессе эксплуатации.
  • Ондулин. Кровельный материал нужно прибивать прямо к обрешетке специальными гвоздями, нахлестывая листы друг на друга на 10-15 см.

Состав кровельного пирога

Учтите, что перед тем как покрыть кровлю ондулином, большинство профессиональных мастеров обрабатывают деревянные элементы каркаса антисептическими пропитками и огнеблокирующими составами, чтобы защитить от огня и гниения.

Необходимые материалы и инструменты

Многие неопытные мастера задаются вопросом, как правильно покрыть крышу ондулином, и что для этого нужно. Крепление этого кровельного материала выполняется без применения специального инструмента или дорогостоящего оборудования, поэтому монтаж часто выполняется своими руками. Для возведения крыши из ондулина используют:

  1. Листы ондулина размеров 0,95х2,05 м, необходимые для покрытия всей площади крыши с запасом 10-15% на подрезку и нахлесты.
  2. Коньковый профиль на всю длину конька с учетом нахлестов между элементами 10-25 см.
  3. Крепежные элементы. Специальные гвозди для ондулина с резиновой головкой производятся из углеродистой стали и окрашиваются в тон материалу.
  4. Брус сечением 40х40 мм или 60х40 мм для сооружения обрешетки, обработанный антисептиком.
  5. Гидроизоляционная мембрана или пленка.
  6. Острая ножовка для резки листов.
  7. Легкий молоток для забивания гвоздей.
  8. Шуруповерт для фиксации обрешетки.
  9. Линейка, рулетка и строительный карандаш для выполнения измерений и разметки.

Обратите внимание! Перед тем как покрыть крышу ондулином своими руками, необходимо наладить строительные леса вокруг дома или высокую лестницу, позволяющую добраться до каждого уголка ската.

Пошаговая инструкция призводиетеля

Требования к обрешетке

Технология монтажа

Даже не зная, как крепить ондулин, неопытный мастер легко справится с этой задачей в одиночку, так как листы материала легко обрабатываются. Однако, не стоит забывать, что от качества монтажа зависит надежность и срок службы кровли. Для настила ондулина используется следующая пошаговая инструкция:

  • В первую очередь на готовые стропила нужно положить и закрепить гидроизоляционную пленку. Для этого она раскатывается, нарезается на полосы необходимой длины, которые монтируются вдоль ската перпендикулярно стропильным ногам с нахлестом 10-15 см. Фиксируется пленка строительным степлером к стропилам, а стыки проклеиваются скотчем.
  • Поверх гидроизоляционного материала вдоль стропильных ног приколачивают рейки контробрешетки. Для этого используют длинные гвозди или саморезы.
  • Поверх обрешетки приколачивается обрешетка из брусков 4х4 см, 5х5 см с шагом 10 см или сплошная – из листов влагостойкой фанеры.
  • Далее начинают укладку ондулина. Листы материала нужно уложить внахлест 10-15 см, начиная с нижнего края ската. Ряды монтируют со смещением в половину листа, соблюдая вертикальный нахлест 15-20 см.
  • Листы приколачивают специальными гвоздями с широкими резиновыми оголовками к обрешетке. Для фиксации каждого листа уходит около 20 крепежных элементов.

Схема укладки

Схема расположения крепежных элементов

Монтаж конькового профиля

Не зная, как класть ондулин правильно, неопытные умельцы допускают ошибки при монтаже кровли. Главное выполнять укладку этого материала в сухую, но не жарку погоду, так как повышенная температура проводит к деформации листов. Запрещается вставать на ондулин во время монтажа, так как он может сломаться или изменить форму.

Видео-инструкция

krovlyakrishi.ru

инструкция по монтажу своими руками

Угол наклона крыши от 5 до 10°

Рекомендуем к прочтению:

1. Для выполнения монтажа кровли из ондулина, в случае наличия угла наклона крыши, составляющего от 5 до 10° обязательно изготовление сплошной обрешетки, выполняемой из досок или фанеры. Концевой нахлест должен быть 300мм, а боковой составлять две волны шиферного листа.

Угол наклона крыши от 10 до 15°

2. При монтаже ондулинового шифера на крышах, при угле их наклона в пределах от 10 до 15°, обрешётка выполняется из досок, при её изготовлении доски крепятся к стропилам с шагом 450мм. Шаг рассчитывается по осям досок. Концевой нахлёст предусматривается размером 200 мм. Величина бокового нахлеста – одна волна.

Угол наклона крыши выше 15°

3. В случае, если крыша, на которой выполняется монтаж шифера из ондулина, имеет угол наклона выше 15 градусов, то интервал между досок, из которых выполнена обрешётка, составляет 600 мм между их осями. При укладке листов ондулина должен быть предусмотрен концевой нахлест размером 170 мм, а размер бокового нахлеста составляет одна волна.

Деревянный шаблон точного размера

4. Для правильного расположения брусков обрешетки их закрепляют на стропилах, учитывая расстояние между осями. Для расположения элементов обрешетки в строго параллельном отношении к карнизу, используют деревянный шаблон точного размера.

Разметка Ондулина

5. По своей форме шифер из ондулина (имеющий в обиходе название «еврошифер»), имеет абсолютную идентичность с обыкновенным шифером. Для удобства разметки его волнистой поверхности используют цветной карандаш. При желании получить более аккуратную разметку поверхности, можно использовать обрезок листа.

Резка ондулина

6. При необходимости разрезать лист ондулина очень удобно использовать обычную ножовку для распиливания древесины. Для предотвращения застревания полотнища в материале при работе, его слегка смазывают маслом. Еще более удобно использовать электрическую пилу, которая может быть как ручной, так и циркулярной.

Монтаж ондулина

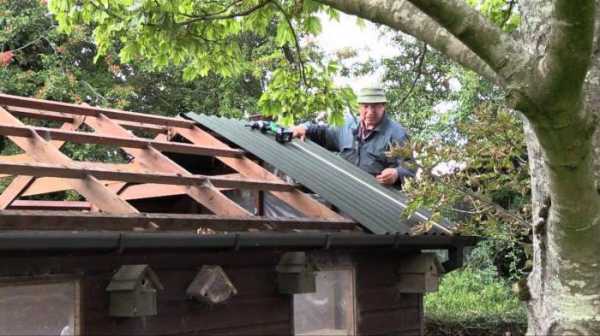

7. Монтаж ондулина своими руками производить совсем несложно, благодаря его небольшому весу. Один лист ондулина стандартного размера весит не более шести килограмм.

Укладка ондулина

8. При начале креплении листов ондулина учитывается направление ветра, которое преобладает в местности, где производится строительство. Начитают работу со ската, находящегося в противоположной стороне от его направления. Во втором ряду началом служит ондулин, размер листа которого составляет половину от целого. При таком способе укладывать шифер удобнее, а нахлест на боковом стыке будет состоять не из четырёх, а из трёх листов.

Крепление еврошифера

9. Для крепления кровельного еврошифера используют гвозди, которых на каждый кровельный лист уходит двадцать штук. Забивают их на конце листа, в глубине каждой волны, а также на нахлёстах с каждой стороны. Крепят их на промежуточные бруски, пропуская одну волну шифера.

Применение натяжной веревки

10. Для точного направления листов шифера по брусу обрешетки применяют натянутую верёвку, её использование позволит выполнить эту работу более быстро и аккуратно.

Коньковый элемент

11. Элементы конька крыши, как и шифер, начинают крепить на кровельном скате, расположенном напротив основному направлению ветра. Коньковый элемент крепится гвоздями к добавочным брускам обрешетки по внутренним частям волн листа еврошифера, стыкующихся с ними.

Оформления ендов

12. Для оформления ендов используются ендовы, изготовленные из материала ондулин. Для крепления ендов первоначально следует произвести установку дополнительной обрешетки.

Оформление щипца

13. Щипец оформляется с использованием конькового, либо щипцового элементов, имеющихся в ассортименте продукции материала ондулин.

Второй способ оформление щипца

14. Для оформления щипца можно использовать еще один способ, который можно использовать только при плюсовой температуре воздуха. Крайнюю часть листа ондулина следует загнуть и закрепить гвоздями на щипковой доске.

Оформление рёбер крыши

15. При оформлении рёбер крыши также используют коньковые, или же щипцовые элементы, производимые компанией, выпускающей ондулин.

Оформление бокового стыка кровли

16. Оформление бокового стыка кровли, если он имеет место примыкания к стене, расположенной вертикально по отношению к стыку, производится при помощи ендовы, изготовленной из ондулина. В месте стыка прокладывается надёжная изоляция.

Покрытие фартуком

17. В тех местах, где стыкуется кровля и вертикальная стена, применяют покрытие фартуком, изготовленным из ондулина. Место расположения стыка прокладывается гидроизоляцией для исключения проникновения внутрь стыка влаги. Фартук крепится к листу гвоздями, как указано на рисунке.

Кровельный вентилятор

18. Для оптимальной вентиляции кровли применяют кровельный вентилятор. Монтируют вентилятор по каждой волне на сопряжении с листами. Верхний обязательно должен иметь нахлест поверх основания кровельного вентилятора.

Кровельное окно

19. Для выхода на поверхность кровли изготовляют кровельное окно, используемое также для поступления в чердачное помещение дневного света. Закрепляется такое окно гвоздями по стыку с волнами листов ондулина. Лист еврошифера, расположенный у верхней части окна укладывают на него с нахлёстом.

Ликвидации просветов между листами

20. При необходимости ликвидации просветов между листами еврошифера и коньком, или же карнизом, применяют специальный наполнитель. Если в чердачном помещении не предусмотрено устройство для его вентиляции, то без заполнителя карнизов можно обойтись.

Универсальный карнизный короб

21. Универсальный карнизный короб применяется для лучшей гидроизоляции карниза кровли. Максимальный свес листа на карнизе — 70 мм.

Вентиляционные трубы

22. При устройстве каналов для вентиляции используют вентиляционные трубы, выпускаемые компанией, производящей продукцию ондулин. Крепление трубы производится по каждой волне основания при помощи гвоздей, а её верхняя часть укладывается поверх основания внахлест.

Вентиляционная гребенка

23. Вентиляционная гребенка прибивается на карнизе непосредственно под листом и необходима для того, чтобы птицы и насекомые не попадали в просветы между листами.

Саморезы

24. Для крепления листов ондулин, в случае использования обрешетки, изготовленной из металла, применяют саморезы. В таком случае для более удобной работы используют дрель, точно рассчитывая силу, с которой саморезы будут затягиваться, чтобы избежать повреждения материала.

Гидроизоляция стыков

25. Гидроизоляцию стыков при монтаже кровли, изготавливаемой из кровельного материала ондулин, выполняют самоклеящейся лентой Ондуфлеш, разработанной производителями специально для этой цели.

Изоляция мест соединения кровельных окон с кровлей

26. Выполнение изоляции мест соединения кровельных окон с кровлей производится при помощи ленты Ондуфлеш.

Оформления ендовы кровли

27. Для придания ендове законченного вида с одновременной изоляцией её стыков с кровлей, используют ленту Ондуфлеш.

Карнизы кровли

28. Карнизы кровли выглядят наилучшим образом и полностью защищены от проникновения влаги к деревянным частям обрешетки с помощью изолирующих лент Ондуфлеш.

Гидроизоляция

29. Для выполнения гидроизоляции любых мест, где конфигурация крыши предусматривает появление стыков с её надстройками, для гидроизоляции отлично подойдет самоклеющаяся лента Ондуфлеш.

Пароизолирующий слой

30. Наиболее часто выбирается монтаж кровли из ондулина, в конструкции которой используется подкладочный материал типа Ондутис R70, использующийся в роли надёжного пароизолирующего слоя.

build-experts.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
