Устройство крана подъемного – Устройство башенного крана

Содержание

Общее устройство кранов



                                                           Общее устройство кранов

ВХОД В ПОДЪЕМНЫЙ КРАН

Вход в подъемный кран внутренними установленными лестницами в портальных ногах через платформу вдоль портального прогона на платформу в кабину крановщика.

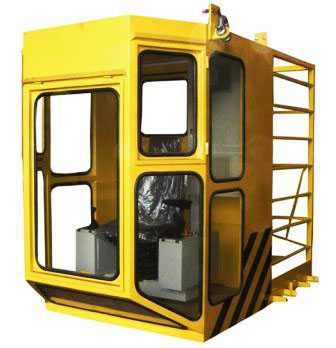

КАБИНА ОПЕРАТОРА

Кабина оператора – сварная стальная конструкция и оборудованная цветным небьющимся стеклом. Окна могут открываться. Чтобы уменьшить шум и вибрацию, кабина установлена на резиновых амортизаторах, согласно пользовательским требованиям.

Кабина может быть оборудована:

· регулируемое сиденье оператора (вперед и назад),

· освещение

· дворник окна со стеклоподъемником

· вентилятор

· обогреватель




УПРАВЛЕНИЕ ПОДЪЕМНЫМ КРАНОМ

В дополнение к управлению подъемным краном из кабины, краном можно управлять  с портативного радио-(беспроводного) пульта управления.

В кабине оператора есть два пульта:



Пульт правой стороны:

· Главный джойстик подъема/вращения.

· Пульт управления PLC / экран.



 Пульт левой стороны:

· Джойстик управления вылетом стрелы

· Вспомогательный джойстик подъема

· Экстренная остановка

· пуск/остановка главного мотора

Лампа, сигнализирующая о работе механизма

Лампа - индикатор мощности

Вкл\выкл выключатель дворника окна

Вкл\выкл выключатель нагревателя

Вкл\выкл выключатель света каюты

Вкл\выкл выключатель прожектора

выключатель звукового и визуального предупреждения

Световой индикатор уровня масла

Световой индикатор высокой температуры масла

Световой индикатор высокой температуры мотора Селекторного переключателя для работы на себя при  низком уровне масла

 Выключение тревоги

Гудок при движении крана.

Индикатор нагрузки крюка



У портативного радио-(беспроводного) пульта управления есть следующие средства управления:



Главный джойстик подъема/вращения

Джойстик управления вылетом стрелы

· Вспомогательный джойстик подъема

· Экстренная остановка

пуск/остановка главного мотора

Лампа, сигнализирующая о работе механизма

Вкл\выкл выключатель прожектора

выключатель звукового и визуального предупреждения

Выключение тревоги

Индикатор нагрузки крюка.

Скоростью подъемного крана можно управлять шагами от 0 до максимальной.



Движения:

Если несколькими движениями, у которых есть их собственный насос, будут управлять, то Вы получите предельную нагрузку и максимальную скорость.

Если Вы будете управлять двумя движениями, разделяющими насос, то Вы получите предельную нагрузку - но сниженную скорость.



Система ограничения нагрузки

Подъемный кран может быть снабжен Системой ограничения нагрузки PLC, которая включает следующие компоненты:

- PLC главный блок расположен в кабине

- Пульт управления PLC с экраном, расположенным в правом контроллере

- Датчик нагрузки для главного подъема

- Датчик нагрузки для вспомогательного подъема

- индикатор угла дифферента

- индикатор крена

- Указатель угла наклона стрелы крана

Программное обеспечение в PLC будет препятствовать перегрузке подъемного крана. Главная лебедка и вспомогательная лебедка перегружают лебедку и наоборот. Фактическую нагрузку на гаке покажут на экране PLC и на радио-сонтроллере.


ПРЕДЕЛЬНЫЕ ВЫКЛЮЧАТЕЛИ

1 - движение гака вверх и вниз

Подъемному крану предоставляют автоматическую остановку гака в нижнем положении и вершине.

2 – Конечные выключатели вылета стрелы

Гидравлический цилиндр вылета стрелы разработан для безопасного демпфирования в чрезвычайных положениях.

3 - Предел вращения

Нет никаких предельных выключателей для вращения.

4 - Движение подъемного крана

Подъемному крану можно предоставить выключатели предела для того, чтобы двигаться в обоих направлениях. Кроме того, буферная система установлена на бочкообразной станине.


ЭЛЕКТРО - ГИДРАВЛИЧЕСКИЙ СИЛОВОЙ МОДУЛЬ

Подъемному крану предоставляют встроенный силовой модуль. Его электродвигатель расположен в портальном прогоне, вращая гидравлический насос через коробку передач. Портальная стальная структура используется как резервуар для смазочного масла для гидравлических систем, и у кругооборота смазочного масла для гидравлических систем есть полный фильтр возвращения потока с заменяемыми вставками фильтра. В резервуаре установлены индикатор уровня масла, температурный индикатор, и масляный радиатор.


ЭЛЕКТРИЧЕСКИЙ ДВИГАТЕЛЬ НАСОСА

Электрический двигатель насоса с короткозамкнутым ротором, и вентилятором охлаждения и сертифицирован для работы в закрытых помещениях, имеет класс защиты IP56, имеет антиконденсатный обогреватель  и изоляцию класса  F.


БЛОК ТОКОСЪЕМНИКОВ

Контактные кольца для передачи электроэнергии расположены в портальном прогоне. Блок предназначен для передачи управляющих сигналов к огням и т.д.


ГИДРАВЛИЧЕСКИЙ ВРАЩАЮЩИЙСЯ ПЕРЕХОД

Гидравлический вращающийся переход предназначен для передачи гидравлической мощности от подставки  до  вращающейся части, расположенной в прогоне.



ОСВЕЩЕНИЕ

Широкая полоса света для  освещения стрелы, машинного отделения, кабины и вдоль проходов.


ЭЛЕКТРИЧЕСКИЙ СТАРТЕР

Стартер звезда/треугольник для установки на подъемном кране включает в себя следующее:

стартер, счетчик наработанных часов, амперметр, розетку освещения,  кнопки пуск/стоп возле входной двери. Кроме того,  кнопки экстренной остановки будут установлены снаружи.



МЕХАНИЗМ ВРАЩЕНИЯ

Кран может быть поставлен с токосъемниками, разработанными для морских судов. Зубчатая передача является внутренней. Механизмы вращения имеют планетарный тип с многодисковым тормозом. Возможно регулирование обратной реакции между зубчатой передачей и токосъемными кольцами. Подъемный кран снабжен четырьмя механизмами вращения.


ПЛАТФОРМА МЕХАНИЗМА ДВИЖЕНИЯ

Кран может быть поставлен с механизмом движения, разработанными для морских судов.

Механизмы располагаются с двух сторон платформы.

Механизмы движения планетарного типа и с многодисковыми тормозами. Двигатели движения - гидравлические. Возможно регулирование люфта между зубчатым валиком и стойкой механизма.



ГРУЗОПОДЪЕМНОЕ ОБОРУДОВАНИЕ

Лебедки могут состоять из:

- желобчатый барабан с подшипниками и кронштейнами

- механизм лебедки с гидравлическим аварийным тормозом

- Гидравлический двигатель с предохранительным клапаном экстренной остановки в случае снижения давления

- многослойный барабан

- шкивы на роликовых подшипниках с осями из нержавеющей стали

- все подшипники имеют штуцера для смазки

ravdan.com

Как сделать подъемный кран своими руками для дачи

За всю долгую историю своего существования человек не раз сталкивался с задачей поднятия и перемещения в пространстве тяжёлых предметов. Например, знакомые всем египетские пирамиды состоят из массивных каменных блоков, которые не под силу поднять никому. Поэтому одним из величайших достижений человечества является изобретение грузоподъёмного крана, который позволил существенно упростить задачу по перемещению тяжёлых грузов и ускорить строительство домов и других объектов.

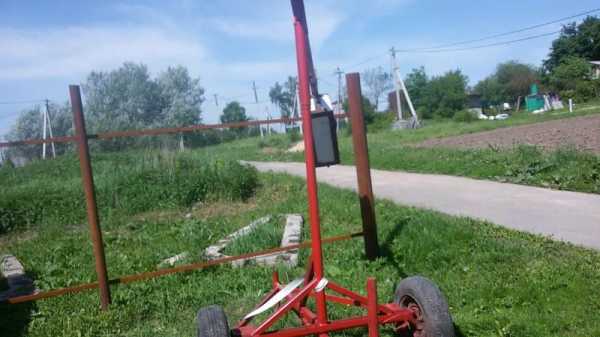

Подъемный кран своими руками

Устройство машины

В основе принципа работы подъёмного крана лежит физика простых механизмов. Самый простой вариант крана представляет собой палку, расположенную на точке опоры таким образом, что свободные концы имеют разную длину. Теперь если к короткому рычагу подвесить груз, то для его поднятия потребуется меньше усилий. Наиболее распространена конструкция, в которой используется помимо рычагов ещё и система блоков.

Подъёмный кран, собранный своими руками, является неоспоримым помощником в малом строительстве. При возведении частного дома не требуется использования громоздких промышленных кранов. Высота домов редко превышает 2-х этажей, а вес поднимаемого груза 200 килограмм.

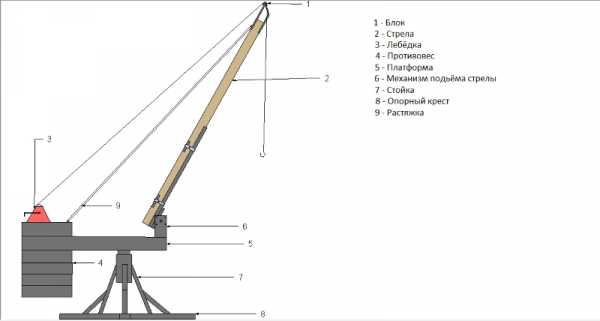

Схема подъемного крана

Несмотря на то что существует множество вариаций подъёмных механизмов, классический подъёмный кран состоит из следующих частей:

  • Стрела, с закреплённым на её конце блоком. В зависимости от её длины, определяется высота, на которую можно поднять груз.
  • Платформа. К ней крепится стрела и противовес. Является основной частью крана и подвергается значительным нагрузкам. Поэтому при изготовлении платформы, важно особое внимание уделять её прочности.
  • Противовес. Служит для устойчивости крана. Определяет максимальный вес груза, который кран может поднять. Существуют варианты наборных противовесов для обеспечения максимальной устойчивости.
  • Растяжка, соединяющая стрелу и противовес. Позволяет регулировать наклон стрелы и перемещать груз как в вертикальной, так и в горизонтальной плоскости.
  • Лебёдка с тросом. Является самим подъёмным механизмом. От мощности лебёдки зависит то, какой вес способен поднять кран.
  • Стойка с поворотным механизмом. Она необходима для поворота крана в стороны.
  • Опорный крест, который является основанием крана. Задаёт устойчивость всей конструкции. При его изготовлении также следует уделять внимание его прочности.

Условия эксплуатации

Для безопасной эксплуатации подъёмных механизмов, следует придерживаться определённых правил.

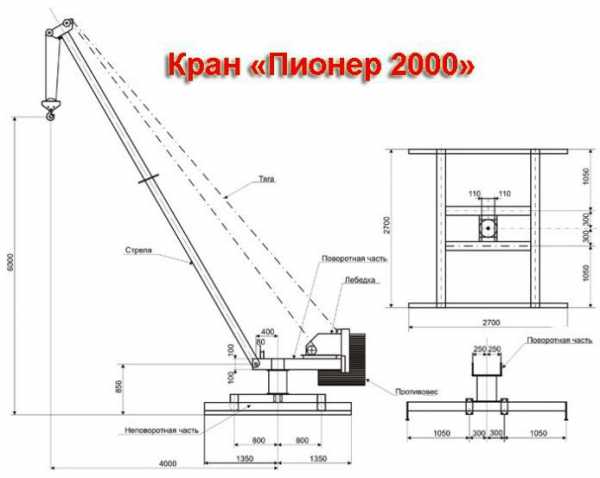

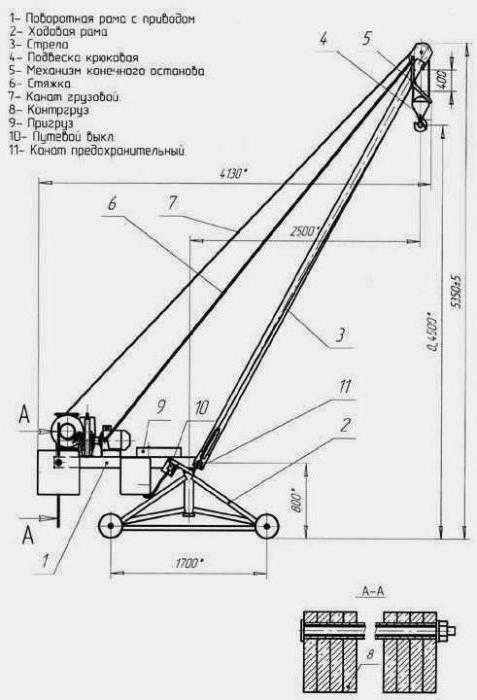

Самодельный подъемный кран Пионер

Эти правила касаются любого подъёмного устройства:

  • Недопустимо превышать грузоподъёмность. Слишком тяжёлый груз может повредить устройство.
  • Основание должно быть устойчиво. Самодельные подъёмные устройства должны располагаться на заранее подготовленной твёрдой горизонтальной поверхности.
  • При плохих погодных условиях также следует воздержаться от работы с краном. Сильный ветер выведет кран из равновесия, а плохая видимость может помешать заметить людей под стрелой.
  • Перед тем как эксплуатировать кран или подъёмное устройство, необходимо провести внешний осмотр на предмет выявления неисправностей. При обнаружении неисправностей запрещается эксплуатация крана.
  • Следует помнить, что при работе с подъёмником не стоит делать резких движений. Груз необходимо поднимать плавно. И самое главное – ни в коем случае не стоять под поднимаемым грузом.

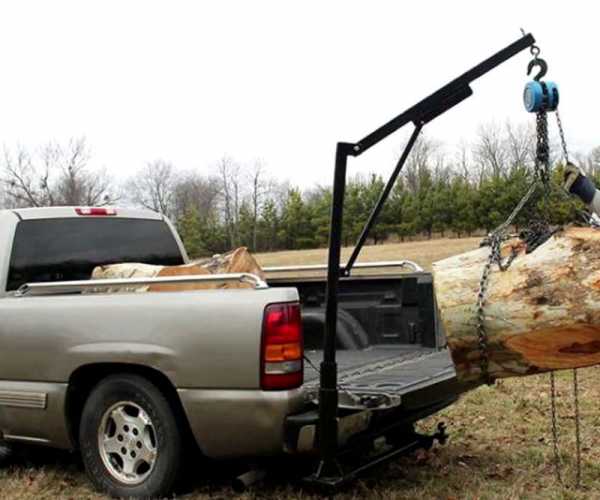

Какими характеристиками должен обладать гаражный подъёмник

В гаражных условиях используются два типа подъёмных механизма. К первому типу относят подъёмник, способный поднять автомобиль целиком, а ко второму относят подъёмник типа гусь, позволяющий перемещать грузы по гаражу.

Подъёмники первого типа являются стационарными устройствами и главное требование, которое предъявляется к ним – устойчивость. Автомобиль весит более тонны и не должен иметь ни малейшего шанса на падение. Для того чтобы исключить какие-либо несчастные случаи, гаражный подъёмник должен иметь надёжный стопор.

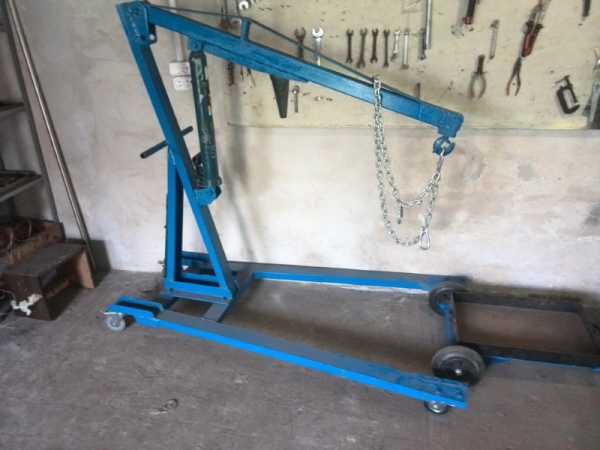

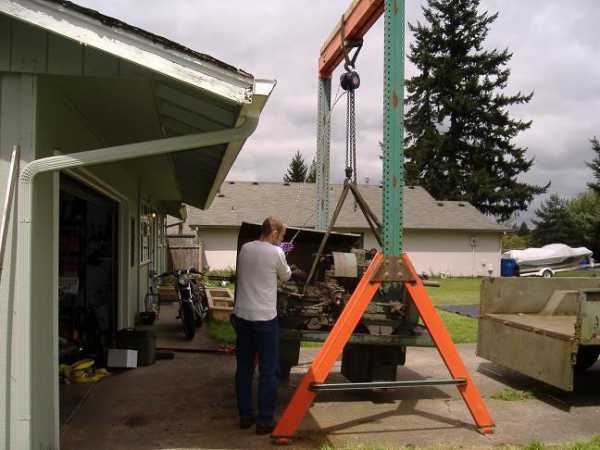

Самодельный кран гусь

Наиболее часто в автомастерских используют подъёмники типа «гусь». Его достаточно просто изготовить из профильной трубы или швеллера. Сначала варится основание, на которое нужно установить поворотный механизм. Стрелу лучше всего изготовить с регулируемым вылетом. Так появится возможность перемещать тяжести в любом направлении.

Как работает простая конструкция блоков

Система блоков или полиспаст известна человечеству с древнейших времён. Классическая конструкция системы состоит из шкивов и троса. Один шкив называют блоком. В зависимости от способа крепления шкив может быть подвижным и неподвижным:

  • Неподвижный блок. Крепится к опоре и играет роль изменения направления движения каната. Не даёт никакого выигрыша в силе.
  • Подвижный блок. Располагается на стороне груза и даёт выигрыш в силе.

Принцип работы полиспаста схож с принципом работы рычага в физике простых механизмов. Роль рычага в этом случае играет сам трос. В случае простого блока из двух шкивов, подвижный шкив делит верёвку на 2 части и для того, чтобы поднять груз на то же расстояние, потребуется канат в 2 раза длиннее. Работа по поднятию груза выполняется в том же объёме. А усилие, из-за того, что длина верёвки стала в два раза больше, становится в два раза меньше.

В случае если в системе более 2-х шкивов, выигрыш в силе примерно равен количеству блоков. В случае 3-х блоков, усилие будет в 3 раза меньше, а 4 блока потребуют лишь четверть от первоначального усилия.

Сложная система блоков как рассчитать выигрыш в силе

Если система устроена так, что один простой полиспаст тянет собой другой простой полиспаст, то это уже сложная система блоков. Для теоретического расчёта выигрыша в силе, необходимо условно разделить сложный полиспаст на простые и перемножить значения выигрыша от простых полиспастов.

Например, если система состоит из 4 блоков, и первый условный простой полиспаст имеет выигрыш в силе 3. Он тянет за собой второй простой двухблочный полиспаст тоже с выигрышем в 3. Суммарно усилие, которое потребуется приложить будет в 9 раз меньше. Именно 4-х блочный сложный полиспаст наиболее часто используется спасателями.

Способы крепления верёвки к грузоподъёмному механизму

При создании комплексных полиспастов, нередко бывают ситуации, когда троса необходимой длины для крепления подвижного блока не оказывается под рукой.

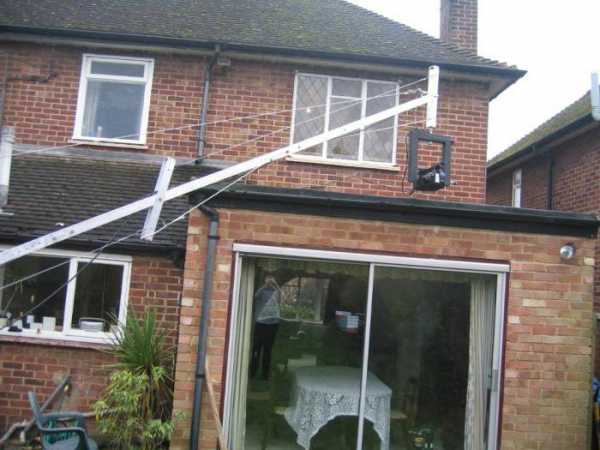

Кран для газоблоков

Способы крепления троса с помощью такелажа общего назначения:

  • С использованием репшнура. С помощью самозатягивающегося узла репшнур привязывается к основному тросу. По мере поднятия груза, схватывающийся узел передвигается по основной верёвке, позволяя тем самым увеличить высоту подъёма груза.
  • С использованием зажимов. В случае использования стального троса – использовать репшнур не представляется возможным, поэтому необходимо использовать специальные зажимы.

Создаём простейший подъёмный механизм своими руками

Строительство подъёмного крана небыстрая задача и оправдана в том случае, если он будет требоваться часто или объем работы достаточно велик. В тех случаях, когда груз нужно поднять срочно или это разовая операция, то можно воспользоваться подручными средствами.

Для создания простейшего подъёмного устройства потребуется шнур, и два блока. Один блок и конец верёвки закрепляется неподвижно на опоре. Это будет самая высокая точка, до которой можно поднять груз. Второй блок крепим на груз с помощью строп или крюка. Верёвку протягиваем сначала по блоку, закреплённому на грузе, затем пропускаем через верхний блок. Выигрыш в силе при этом будет в 2 раза. Используя собственный вес можно легко поднять груз весом в 100 килограмм на необходимую высоту.

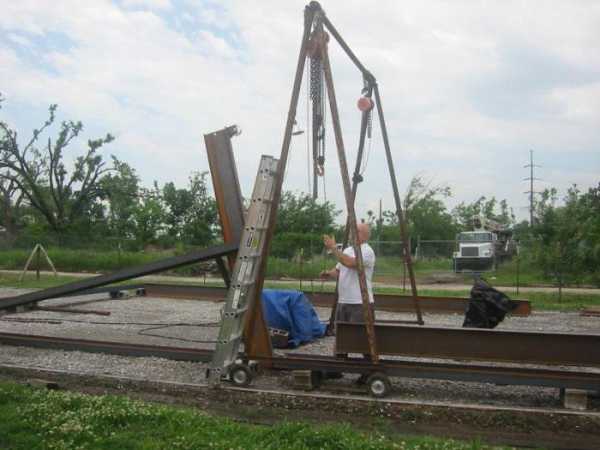

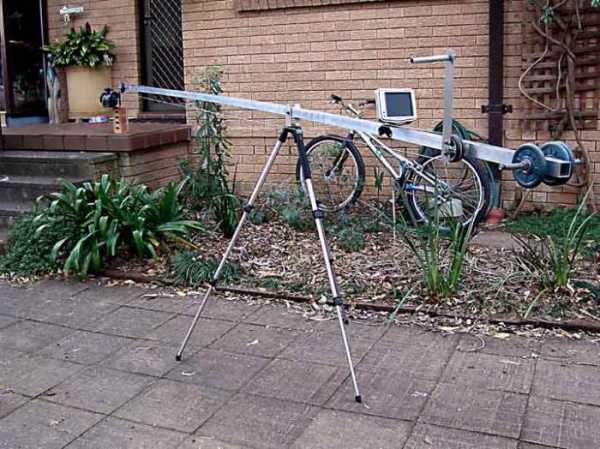

Мини подъемный кран своими руками

Если добавить возможность перемещения верхнего блока по направляющей, например по рельсе, то можно получить консольный кран, сделанный своими руками. Он пригодится в гаражных условиях для перемещения тяжёлых частей машин.

Следует помнить, что при работе с подъёмником не стоит делать резких движений. Груз необходимо поднимать плавно. И самое главное – ни в коем случае не стоять под поднимаемым грузом. Это же правило относится к подъёмному крану – стоять под стрелкой запрещено.

Материалы и инструменты

Самое главное, при изготовлении подъёмного крана, это использовать качественный инструмент материалы. Это даст гарантию тому, что конструкция получится крепкой и безопасной.

Трос должен иметь минимальное растяжение, это даст больший выигрыш в силе при использовании системы блоков. Фурнитуру, используемую для обвязки необходимо брать только металлическую. Пластиковая фурнитура не выдерживает сильных нагрузок и ломается в неподходящий момент. В качестве крепежа отдельных частей самодельного крана следует выбирать метизную продукцию повышенной прочности.

Если предполагается использование лебёдки, то её грузоподъёмность не должна быть менее 500 килограмм. Оптимальным выбором будут лебёдки, способные поднять груз весом в 1 тонну и более.

В заключение хочется ещё раз напомнить о необходимости соблюдения техники безопасности при работе с подъёмными механизмами. Также, независимо от того, является ли кран покупным или же сделан своими руками, перед началом работы следует провести его осмотр.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.



stankiexpert.ru

Подъемный кран - это специальное устройство, с помощью которого можно поднимать на высоту и перемещать грузы различной массы. Основной характеристикой крана считают его грузоподъемность, то есть какой максимальный вес он может поднять. Данные механизмы отличаются как по области применения, так и по своей конструкции. Рассмотрим вкратце устройство основных типов кранов. Общим у них является наличие специального грузоподъемного механизма, с помощью которого поднимаются и перемещаются грузы. Подъемный кран может быть поворотным и неповоротным, стационарным и мобильным.

Поворотные

Такие краны имеют специальную стрелу, которая опирается либо на подвижную или неподвижную колонну, либо на поворотный круг. Данные устройства могут устанавливаться на рельсовом и на безрельсовом ходу. Безрельсовые краны могут быть автомобильными, гусеничными и пневмоколесными. Кроме того, используются стационарные поворотные краны (настенные или кровельные).

Неповоротные

Неповоротный подъемник – обычно разработка пролетного типа. Также к этому виду относят настенно-консольные механизмы. Пролетные мостовые неповоротные краны оборудуются подъемным устройством, перемещающимся по рельсам. Рельсы при этом пролегают по верху противоположных стен здания. Обычно в конструкцию настенного крана входит специальная ферма, которая закрепляется на стене здания.

Назначение

Подъемные краны чаще всего используют на различных предприятиях. Это полезная, а порой и незаменимая техника. С помощью кранов поднимают на высоту и перемещают тяжелые грузы. Это необходимо, например, при монтаже панельных стен и блочных фундаментов, при отделочных и кровельных работах. Кроме стройплощадок, подъемные краны используют на складах, для перемещения различных товаров на предприятиях и в портах. Без мостового крана не обойдется ни один литейный и механический цех.

Применение в частном домостроительстве

Частникам из-за большой стоимости довольно проблематично купить даже небольшой личный кран, не говоря уже о том, что для обеспечения безопасности к нему будет необходимо приобрести контрольно-диагностическое оборудование. В данном случае альтернативным вариантом может стать аренда. Ведь на частной стройплощадке кран обычно нужен не постоянно, а для лишь разового выполнения каких-либо задач. Иногда владельцы частных коттеджей и домов используют самодельные подъемные устройства. Это достаточно примитивные механизмы, которые, несмотря на относительную простоту, довольно хорошо справляются с поставленными перед ними задачами. Порой это может быть и самодельный подъемный кран. Данные устройства имеют обычно внушительную грузоподъемность (300-350 килограммов) и длину стрелы (около 6-8 метров). Сделать подобный кран довольно сложно, но все же возможно. Единственное, при его изготовлении нужно соблюдать правила безопасности и определенные нормы. Самый простой такой кран состоит из стрелы, противовеса, опор и грузоподъемного механизма.

Подъемный кран – весьма полезное и функциональное приспособление, без которого невозможно обходиться на складах, предприятиях, стройплощадках и во всех тех местах, где приходится с тяжелыми предметами и материалами. Данная техника способна облегчить труд и несколько сократить время проведения работ. ООО НТЦ «Строймашавтоматизация» проводит работы по поставке, установке и обслуживанию приборов безопасности, осуществляет ремонт с использованием высококачественных запчастей для гидроманипуляторов, подъемников, кранов-трубоукладчиков, грузоподъемных кранов и оказывает целый спектр других услуг, с перечнем которых Вы можете ознакомиться на этом сайте.  

www.ntcsma.ru

Общее устройство кранов и их классификация

Строительные машины и оборудование, справочник

Общее устройство кранов и их классификация

Категория:

   Устройство кранов




Общее устройство кранов и их классификация

Классификация. По конструктивному выполнению краны бывают: с поворотной (рис. 1, а, б) и неповоротной (рис. 1, е) башнями.

В дальнейшем вместо термина строительный башенный кран применяется термин кран или башенный кран.

У кранов с поворотной башней и подъемной или балочной стрелой (КБ-100, КБ403, КБ-504, см. рис. 1) опорно-поворотное устройство размещено внизу, непосредственно на опорной части крана ипи на портале. К поворотной части относятся, как правило: поворотная платформа с размещенными на ней грузовой Ю и стреловой 9 лебедками, механизмом поворота и плитами противовеса, башня (с оголовком и распоркой) и стрелой.


У кранов с шарнирно сочлененной стрелой (БК-ЮООА, см. рис. 1,6) к поворотной части относятся: башня с оголовком, стрела, гусек и противовесная консоль с установленными на ней механизмами и противовесом.

У кранов с неповоротной башней (КБ-674, КБ-573, см. рис. 1, в) опорно-поворотное устройство размещено на верху башни. К поворотной части крана относятся стрела, поворотный оголовок и противовесная консоль с размещенными на ней механизмами и противовесом, уравновешивающим кран при работе.

По типу стрел краны бывают: с балочной (рис. 1, в), подъемной и шарнирно сочлененной (см. рис. 1,6) стрелами. У кранов с балочной стрелой (КБ403А, КБ-504, КБ-674А) вылет изменяется перемещением грузовой тележки с подвешенным к ней грузом по направляющим балкам неподвижно закрепленной стрелы. У кранов с подъемной стрелой (КБ-100, КБ401) вылет (подъем) изменяется поворотом стрелы относительно опорного шарнира. Груз при этом постоянно подвешен к головным блокам стрелы. У кранов с шарнирно сочлененной стрелой (КБ402, БК-ШОО) стрела состоит из двух шарнирно сочлененных частей: основной и головной (гуська) 21. Вылет изменяется подъемом всей шарнирно сочлененной стрелы или сочетанием подъема всей стрелы с последующим перемещением грузовой тележки по балкам головной секции стрелы. В первом случае крюковая подвеска может быть в одном месте — на конце стрелы (краны КБ402) либо в двух местах: на основной стреле и на гуське (кран БК-1000А).

По возможности перемещения краны делятся на передвижные, стационарные, самоподъемные.

К передвижным относятся краны, оборудованные ходовым устройством и передвигающиеся по рабочей площадке в процессе зксплуатации.

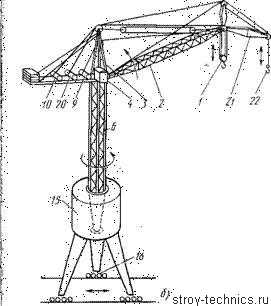

Рис. 1. Конструктивные типы кранов:
а — с поворотной башней и подьемной стрелой, б -то же, с шарнирно сочлененной стрелой, в -с неповоротной башней и балочной стрелой; 1, 22 — подвески, — стрела, 3 — оголовок, 4 — кабина, 5 — распорка, 6 — башня, 7-канаты, 8 — противовес, 9, 10, 19, 20 — лебедки, 11 — механизм поворота, 12 — платформа, 13 — опорно-поворотное устройство, 14 — балласт, 15 — рома, 16, 17 — тележки, 18 — консоль, 21 — гусек

К стационарным (рис. 2, б, V, VI) относятся краны, закрепленные на фундаменте. При большой высоте для повышения прочности и устойчивости краны дополнительно крепят к возводимому сооружению, и в этом случае они называются приставными.

К самоподъемным (рис. 2, в) относятся краны, устанавливаемые на возводимом сооружении и перемещающиеся вверх с помощью собственных механизмов по мере сооружения здания.

Стационарные, универсальные и самоподъемные краны имеют неповоротную башню.

По типу ходового устройства краны бывают рельсовые (рис. 3, я) и безрельсовые — автомобильные (рис. 3,6), пневмоколесные (рис. 3, в), гусеничные (рис. 3, г), на спецшасси и др. К рельсовым относятся краны, установленные на рельсовом ходовом устройстве. Это наиболее распространенные краны. Автомобильные краны смонтированы на шасси автомобиля, пневмоколесные на пневмоколесном шасси, гусеничные-на гусеничных тележках.

Рис. 2. Виды кранов по возможности перемещения:
а — передвижные, б — стационарные, в — самоподъемныи

Рис. 3. Типы ходового устройства:
а — рельсовое, б -автомобильное, в — пневмоколесное, г. — гусеничное

В зависимости от типа и назначения грузоподъемные краны имеют различную конструкцию. В общем виде современный мосто­вой кран состоит из моста с механизмом передвижения крана, грузовой тележки (тельфера) с механизмами подъема груза и пе­редвижения тележки, электрооборудования, унифицированной ка­бины управления, люльки для обслуживания цеховых троллеев, захватных приспособлений и тары для транспортирования грузов. В комплект крана входит также эксплуатационная документация.

В соответствии с требованиями ГОСТ 2.101—68 «Виды изде­лий», входящего в ЕСКД (Единая система конструкторской доку­ментации), любое изделие отечественной промышленности, в том числе кран, состоит из деталей и сборочных единиц.

Под деталью понимают изделие, изготовленное из однород­ного материала без применения сборочных операций, например вал, зубчатое колесо, литой корпус редуктора, болт и др. Сбороч­ная единица — изделие, составные части которого подлежат соединению между собой с помощью сборочных операций; свинчи­вание, сочленение, сварка, пайка, клепка, опрессовка, склеивание и др. Например, редуктор (в сборе), сварной корпус редуктора, мост крана, кран.

В то же время в инженерной практике и технической литера­туре сохранены не включенные в ГОСТ термины — «узел» и «агре­гат», например, узловая сборка, агрегатный метод ремонта. Поэто­му для ясности изложения -и облегчения усвоения материала в пособии принята следующая терминология: узел — сборочная еди­ница, собираемая отдельно от других и способная выполнять оп­ределенную функцию в изделии только совместно с другими сбо­рочными единицами. Например, вал в сборе с зубчатыми колесами и подшипниками; агрегат — сборочная единица, собираемая также отдельно, обладающая свойствами полной взаимозаменяемости и способная самостоятельно выполнять определенную функцию в изделии. Например, электродвигатель, редуктор, тормоз, муфта (в сборе) и др.; кран (машина) —сборочная единица (изделие), спо­собная самостоятельно выполнять определенную работу.

Основной несущей конструкцией, на которой размещены все механизмы крана, является мост. Мост крана через ходовые колеса опирается на крановый путь, а посредством меха­низма передвижения передвигается вдоль пролета цеха. Механизм передвижения крана установлен на его мосту.

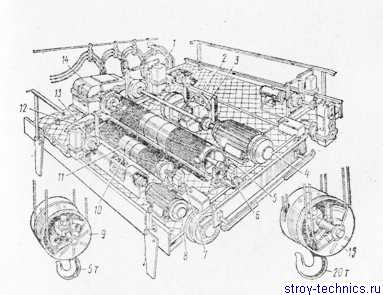

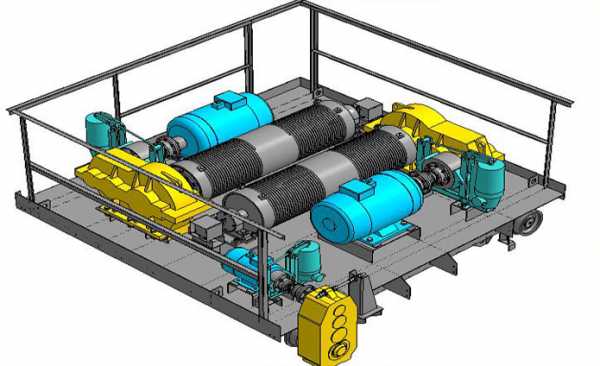

Вдоль моста крана по подтележечным рельсам передвигается грузовая крановая тележка с механизмами передвижения тележки и подъема груза. Механизм передвижения тележки по конструкции аналогичен механизму передвижения крана, а механизм подъема груза, кроме двигателя, редуктора, тормоза и соединительных муфт, имеет барабан лебедки с закрепленными на нем концами каната. Канат запасован в полиспаст, подвижный блок которого имеет крюковую обойму. При вращении барабана лебедки и на­вивании на него каната происходит подъем груза. Передвижение моста крана вдоль пролета и тележки по мосту кран-а (поперек пролета) позволяет обслуживать практически всю площадь цеха.

Рассматриваемые конструкции передвижных грузоподъемных кранов являются достаточно сложными машинами, вопросы изго­товления, монтажа, эксплуатации и ремонта которых регламенти­рованы различными нормативными документами.

В соответствии с требованиями Правил все грузоподъ­емные машины с электрическим приводом должны быть оборудо­ваны следующими приборами и устройствами безопасности: ограни­читель высоты подъема крюковой подвески, ограничитель грузо­подъемности, ограничители передвижения моста и тележки крана, контакты блокировки дверей кабины и люка настила моста, ава­рийный выключатель, крановая защитная панель, звуковой сигналь­ный прибор и анемометры, устанавливаемые на кранах, эксплуа­тируемых на открытом воздухе.

Реклама:


Читать далее: Основные параметры кранов и их индексация

Категория: - Устройство кранов

Главная → Справочник → Статьи → Форум


stroy-technics.ru

Как сделать подъемный кран своими руками?

Без стреловых легких кранов с грузоподъемностью в пределах 1 тонны не обойтись при осуществлении различных электротехнических, монтажных и строительных работ. Благодаря их конструкции возможен монтаж устройств в различных проемах строения или на перекрытиях, а также их перемещение для удобного использования. Они отличаются легкостью сборки и установки, а при необходимости их можно быстро разобрать на составные элементы и перенести в подходящее место.

Использование таких конструкций рационально при отсутствии возможности эксплуатации других видов ГПМ. Существует множество видов кранов с различным конструктивным исполнением. Они подразделяются на стационарные и передвижные. Стреловые устройства оборудованы одним электроприводным механизмом перемещения груза. Работа крана осуществляется путем ручного управления.

Строительный мини-кран

Самостоятельно можно создать разнообразные инструменты и приборы, столь необходимые при строительстве и других видах работ. Несмотря на то что мини-подъемный кран, своими руками сделанный, характеризуется ограниченной переносимой массой груза (не более 250 кг), такая конструкция упростит осуществление большей части строительных работ.

Главной задачей является подбор всех инструментов и деталей, необходимых для создания и последующей эксплуатации. Вес сборного устройства может доходить до 300 кг в зависимости от используемых материалов. При этом оно обладает компактными габаритами и возможностью перемещения без предварительного разбора при помощи автомобиля.

При помощи редуктора на червячной основе формируется грузовая лебедка. Он же может обеспечить создание ручного привода, упрощающего сборку стреловой лебедки. Основанием для винтовых выносных частей являются строительные опоры. Все элементы, представленные выше, составляют основу конструкции. Помимо этого, нужны барабаны для лебедок. Стоит отметить, что их самостоятельное изготовление не всем под силу, так как процесс отличается сложностью и трудоемкостью, а также необходимостью в специализированном оборудовании и опыте проведения подобных работ.

Выходом из ситуации становятся роторы от электродвигателя, которые можно использовать в роли основы, и существенно упростить поставленную задачу. Особое внимание должно уделяться соответствию размеров применяемых элементов и будущего устройства. Для этого производятся дополнительные замеры при помощи линейки.

Дополнительные элементы

Для упрощения перемещения платформа оснащается колесами. Могут пригодиться элементы от тележки транспортера. В ходе создания конструкции не стоит забывать про это дополнение, так как именно благодаря ему передвигается простейший подъемный кран, своими руками собранный. Для этого нужно только снять выносные опорные элементы, что не вызывает особых затруднений и производится за короткое время. Важно соблюдать технику безопасности, в частности стрела должна быть установлена на нулевой уровень для предотвращения потери равновесия и падения крана.

Особенности

Оптимальная высота стрелы составляет 5 метров. Для ее изготовления применяется труба диаметром около 8 см. Профиль из двух уголков монтируется в основание. Также нужно создать поворотный механизм для поворота и подъема стрелы, для этого подойдет автомобильная ступица от любого грузового транспортного средства. Для противовеса не нужны специальные материалы, так как для них можно взять стандартные кирпичи. Создать подъемный кран своими руками можно и на основе гусеничных трактов, и станины. Последний элемент можно взять от неиспользуемого станка.

Стоит отметить отсутствие необходимости в тормозе для поворотного механизма и лебедки, так как он не нужен в процессе эксплуатации крана, а работа готового устройства будет производиться на небольшой скорости.

Достоинства конструкции

Прямоугольная труба подойдет для формирования выносной конструкции опоры и общего основания. Для последнего, по мнению специалистов, станет оптимальным использование швеллера на 200. Длина упорных винтов должна находиться в пределах 50 см, за счет чего подъемный кран своими руками может монтироваться на любой поверхности, в том числе с большим количеством неровностей. Таким образом, отсутствует необходимость в подготовке участка, на котором строится здание.

Сложности иногда возникают с колесами, так как на рыхлой почве они могут плохо прокручиваться и зарываться в нее. Поэтому проведение работ желательно на твердом грунте. После завершения строительства конструкция разбирается на составные элементы для хранения.

Что можно сделать для гаража

При самостоятельном ремонте машины зачастую возникает необходимость в снятии двигателя, поэтому многие автовладельцы задаются вопросом о том, как сделать подъемный кран своими руками. Самым простым вариантом является подъемник, для создания которого потребуется ручная лебедка, стойки на треугольных опорах с колесами и поперечная труба.

На верхней части стоек при помощи сварки фиксируются крепления для трубы. К вертикальной стойке приваривается ручная лебедка, а ролики монтируются на балке, впоследствии они используются для перемещения троса. При этом не обязательно приобретать лебедку, так как можно сделать данную конструкцию самостоятельно.

Такое устройство не будет загромождать пространство, его можно разобрать, а отдельно поперечная балка и опоры не займут много места. Подъемный кран, своими руками для гаража созданный, способен поднимать и перемещать груз массой не более 800 кг. Его главным достоинством является отсутствие необходимости в приобретении дорогостоящих материалов.

Подъемник

Как было отмечено ранее, лебедку можно сделать самостоятельно. Для этого потребуется барабан, оснащенный тросом, его необходимо фиксировать на конструкции из труб, имеющих квадратное сечение. Малая звездочка с цепной передачей устанавливается на электроприводе, а большая - на краю барабана. Для создания ручной лебедки вал, оснащенный барабаном, дополняется рукоятью.

Для замены и ремонта большинства деталей в автомобиле требуется эстакада или яма, при их отсутствии можно воспользоваться подъемником. Несмотря на имеющиеся риски при осуществлении работ с подобным устройством, его создание оправдано экономической выгодой и практической пользой.

Мостовой подъемный кран-тележка, своими руками с лебедкой собранный, является простейшим вариантом подъемника для автомобиля, при этом машина устанавливается на платформы после поднятия на желаемую высоту. Также существует ножничная конструкция, которая отличается отсутствием возможности обрыва троса, чего не может гарантировать предыдущий вариант.

Ножничный кран

Основание и площадка ножничного подъемника изготавливаются из швеллеров. Двухсекционный распределитель, насос, втулки, гидравлический цилиндр и двутавровые балки необходимы для ножниц.

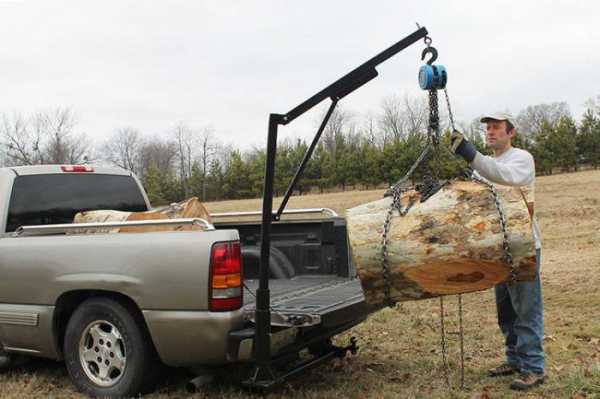

Подъемный кран на УАЗ, своими руками сделанный, способен поднимать грузы весом более 500 кг. Также по завершении работ его можно снять. Главным предназначением устройства является фиксация выдвижных опор. Основа конструкции выполняется из толстостенного квадрата, закрепляемого на раме при помощи нескольких болтов. Выдвижные поры держатся на бампере и приподнимают заднюю часть автомобиля.

Кран “Пионер”

Механизм позволяет упростить осуществление многих ремонтных и строительных работ, а также обеспечить проведение действий, которые не могут выполняться без дополнительных подъемных устройств. Конструкция подходит для груза с различным объемом и величиной, при этом она может устанавливаться на перекрытиях возводимых домов, в котлованах и на кровле.

Среди главных составных элементов стоит отметить поворотную и опорную рамы, электрическую лебедку, пульт управления. Устройство не вызывает сложностей в процессе использования и приложения значительных физических усилий. Управление под силу каждому человеку, даже не имеющему соответствующего опыта.

Созданием подъемных конструкций занимаются многие владельцы частных домов и дачных участков. Их распространение вызвано тем, что каждая часть механизма, независимо от ее сложности, может выполняться желаемым образом и с необходимым функционалом. Помимо перемещения тяжелых грузов, таких как монолитные блоки, подобные краны обеспечивают доставку легких предметов на большую высоту.

К сожалению, создание гидравлических устройств, как правило, не представляется возможным. Но, несмотря на это, подъемный кран (своими руками), фото которого представлено ниже, отличается простотой в эксплуатации и достаточной грузоподъемностью.

Сборка крана “Пионер”

Многие детали можно отыскать, как ни удивительно, на свалке. Для самодельного механизма главными составляющими являются прямоугольная труба и двутавр. При этом важно, чтобы последний с легкостью помещался в трубе. Для создания телескопического узла для двутавра изготавливаются скользящие направляющие. Стоит отметить, что они должны смазываться специальными составами для уменьшения степени трения.

Для функционирования устройства также необходимы тросы с небольшим диаметром. Их можно приобрести в строительном магазине. Для закрепления поворотной и опорной рам зачастую используется швеллер. Он также обеспечивает плотный монтаж устройства на любой поверхности. Как правило, ею выступает крыша строящегося здания. В соответствии с правилами безопасности требуется изготовление прямоугольной площадки в качестве балласта, при этом она снизит вероятность проблем в то время, пока эксплуатируется подъемный кран, своими руками собранный. Электромотор, соединенный с лебедкой, используется для запуска процесса подъема.

fb.ru

Механизмы подъема мостового крана

Строительные машины и оборудование, справочник

Механизмы подъема мостового крана

Категория:

   Машинисту мостового крана




Механизмы подъема мостового крана

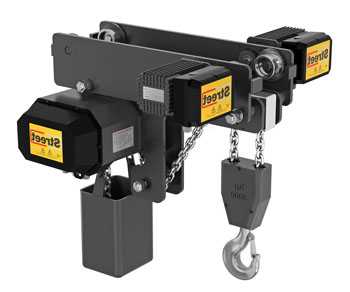

В мостовых кранах механизм подъема груза размещен на крановой тележке. В зависимости от назначения крана тележки комплектуют одним, двумя или, весьма редко, тремя механизмами подъема: главным — на номинальную грузоподъемность и вспомогательными на грузоподъемность, меньшую номинальной в 3—5 раз для кранов средней грузоподъемности и в 4—10 раз для кранов большой грузоподъемности.

Схема механизма подъема кранов общего и специального назна- чений зависит от многих факторов: типа грузозахватного устройства, массы поднимаемого груза, высоты подъема, необходимых устойчивых скоростей подъема или опускания груза я т. д. Общая компоновка и размещение механизмов подъема на тележках кранов общего назначения грузоподъемностью 5…50 и 80…320 т показаны на рис. 12— 15, а на тележках кранов специального назначения — на рис. 17 и 18.

Если в качестве грузозахватного устройства применяют крюки, грузовые петли, одноканатный грейфер и т. п., то для подъема груза используют только один механизм подъема. Кинематическая схема такого механизма подъема, характерного для кранов грузоподъемностью 5…50 т, приведена на рис. 20.


Этот механизм состоит из грузового каната, сбегающего с барабана и огибающего блоки крюковой подвески, обводные блоки и уравнительный блок, редуктора, снабженного тормозом, промежуточного быстроходного вала и приводного электродвигателя. Для выигрыша в тяговом усилии в механизмах подъема используют полиспаст, который представляет собой систему подвижных (в крюковой подвеске) и неподвижных (обводных) блоков. Механизмы подъема кранов грузоподъемностью 80…320 т выполняют по такой же схеме, отличаются они только наличием дополнительной понижающей зубчатой передачи или второго редуктора, с помощью которых выходной вал главного редуктора соединен с барабаном. При этом второй редуктор выполняет функцию быстроходной передачи. Колесо дополнительной зубчатой передачи жестко соединено с барабаном, а шестерня установлена на отдельном валу на опорах и присоединена к выходному валу основного редуктора с помощью зубчатой муфты или установлена на выходном валу редуктора. Для уменьшения консольной нагрузки, действующей на вал редуктора, используют дополнительную опору-кронштейн, присоединяемый к корпусу редуктора.

Рис. 20. Схема механизма подъема с приводом от электродвигателя

Поскольку нагрузка от действия силы тяжести груза распределяется между ветвями подъемного каната, грузоподъемная сила может быть меньше силы тяжести груза Q, Однако при выигрыше в силе при подъеме груза на барабан необходимо намотать большую длину каната, чем путь груза. В механизмах подъема мостовых кранов наибольшее распространение получили сдвоенные крат, ные полиспасты, которые позволяют обеспечить только вертикальное перемещение груза при его подъеме-спуске, равномерно нагружать опоры барабана и пролетную часть моста. При использовании сдвоенных полиспастов на барабан одновременно наматываются две ветви каната.

Рис. 21. Схема сдвоенных полиспастов при следующей кратности

Под кратностью п сдвоенного полиспаста понимают отношение числа ветвей каната, на которых закреплен крюк, к числу ветвей каната, набегающих на барабан. В механизмах подъема кранов грузоподъемностью 5…320 т применяют сдвоенные полиспасты: с четной кратностью 2, 4, 6 и 8 и нечетной кратностью 3 и 5. В сдвоенном полиспасте, показанном на рис. 20, число ветвей, на которых закреплен груз, а число канатов, набегающих на барабан, поэтому кратность полиспаста п—4. На рис. 21 показа- ны схемы сдвоенных полиспастов п=2, 3, 4 и 5. В сдвоенных полиспастах для выравнивания длины канатов вследствие неравномерности их вытягивания используют уравнительные блоки или уравнительные балансиры (рис. 21).

При использовании уравнительных блоков канат полиспастного подвеса состоит из одной части, концы которой закреплены на барабане, а при использовании балансиров — из двух равных частей, длина которых соответствует общей длине каната.

Вследствие симметричного подвеса уравнительный блох (или балансир) поворачивается на небольшой угол при вытягивании нового каната, компенсируя неравномерность натяжения ветвей каната в каждом полиспасте, а после приработки каната практически не поворачивается. В сдвоенных полиспастах четной кратности уравнительные блоки (или балансиры) размещены в подшипниках на неподвижной оси, закрепленной на тележке, а в полиспастах нечетной кратности — на подвижной оси крюковой подвески.

Для увеличения высоты подъема, а также удобства осмотра верхние обводные и уравнительные блоки, а также балансиры следует устанавливать выше уровня настила рамы тележки.

В механизмах подъема мостовых кранов используют нормальные и укороченные крюковые подвески для соединения грузового крюка с подъемным канатом.

В нормальной крюковой подвеске (рис. 22, а) крюк через гайку на хвостовике опирается на упорный подшипник, который через сферическую шайбу передает усилие с крюка на траверсу. Траверса шарнирно закреплена в серьгах и защитных щитках. В верхней части щитков и серег неподвижно установлена ось с блоками. Блоки могут вращаться в подшипниках. Между щитками установлена листовая скоба, предотвращающая выпадение из ручья блока каната, ослабленного при зачаливании груза. В зависимости от диаметра блока зазор между скобой и блоком составляет 0,15—0,3 диаметра каната. При нечетной кратности полиспаста между блоками на оси устанавливают уравнительный блок. Гайка стопорится планкой, входящей в прорезь крюка. Шайбы и кольца препятствуют вытеканию смазочного материала из полости подшипников.

Рис. 22. Крюковые подвески:
а — нормальная; 6 укороченная

В укороченной подвеске (рис. 22,6) крюк и блоки размещены на общей траверсе. Укороченные подвески для кранов малой и средней грузоподъемности выполняют с удлиненными однорогими крюками, а для кранов большой грузоподъемности — с пластинчатыми двурогими крюками (ГОСТ 6619—75), шарнирно присоединяемыми посредством вилки к траверсе.

Барабаны, изготовленные из чугуна и стали, могут быть выполнены литыми (рис. 23,а,б), сварно-литыми (рис. 23, в) и сварно- вальцованными (рис. 23, г).

В механизмах подъема мостовых кранов общего и специального назначений для сдвоенных полиспастов применяют цилиндрические сдвоенные барабаны с однослойной навивкой каната.

Сдвоенный барабан (см. рис. 23, в) состоит из обечайки с нарезанными с двух сторон по винтовой линии в правом и левом направлениях канавками для навивки каната. Правая и левая нарезки разделены между собой гладкой частью. Концы каната на барабане крепят накладками 9. В сварно-вальцованных барабанах канавки на обечайке выполняют специальным роликом (рис. 23, г), либо в их качестве используют профилированную желобчатую ленту, которую закрепляют сваркой на гладкой обечайке.

Выполнение канавок, расположенных с шагом не менее 1,1 диаметра каната, создает большую поверхность соприкосновения барабана с канатом, что способствует уменьшению контактного давления и изнашиванию каната. Профиль винтовой канавки зависит от диаметра навиваемого каната, поэтому замена каната другим иного диметра недопустима. Барабаны механизмов подъема грейферных и специальных кранов, при работе которых возможны рывки и ослабление канатов, выполняют с канавками глубиной не менее 0,5 диаметра каната и снабжают устройством, обеспечивающим правильную укладку каната на барабане (п. 121 Правил).

Ступицы барабанов закрепляют на сплошных осях (рис. 23, а, б) или отдельных цапфах (рис. 23, а, г), опирающихся на сферические подшипники качения, которые позволяют компенсировать неточности изготовления и монтажа барабана. В механизмах подъема кранов малой и средней грузоподъемности (рис. 23, в) один из подшипников размещен в выходном вале редуктора, а другой в опоре, установленной на тележке. В кранах большой грузоподъемности (рис. 23, б) оба подшипника установлены в опорах на раме тележки.

Крутящий момент на барабан передается в механизмах подъема малой и средней грузоподъемности через встроенную зубчатую муфту (рис. 23,в), ведущая полумуфта (зубчатый венец) которой выполнена на выходном вале редуктора, а ведомая представляет собой ступицу барабана с внутренними зубьями, соединенную с обечайкой барабана; в механизмах подъема большой грузоподъемности (рис. 23, б) стенкой зубчатого колеса открытой зубчатой передачи, которая передает крутящий момент на барабан через запрессованные втулки и соединяется с фланцем барабана болтами.

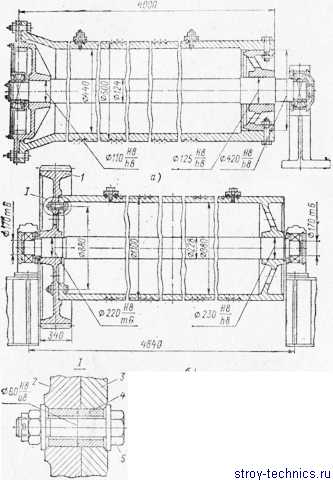

Рис. 23. Барабаны механизма подъема:
а — литой с зубчатой муфтой; б — литой с зубчатым ободом; в — сварно-литой; г сварно-вальцованный

Каждый коней каната на барабане крепят не менее чем двумя накладками, основные размеры коюрых приведены в табл. 25. Длину барабана рассчитывают таким образом, чтобы при полностью опущенном грузозахватном устройстве на барабане оставалось не менее 1,5 витков каната, исключая витки, находящиеся под за- жнмным устройством (п. 120 Правил). Эти запасные витки называют разгружающими, они уменьшают натяжение каната в месте крепления в 2,5—4,5 раза по сравнению с максимальным. Варианты крепления накладок шпильками или болтами приведены на рис. 24.

В механизмах подъема кранов малой и средней грузоподъемности применяют, как правило, горизонтальные редукторы Ц2 (табл. 25—29), которые обладают в 3—4 раза большей нагрузочной способностью, чем ранее применявшиеся редукторы РМ. Выходной вал редукторов Ц2 может быть выполнен с зубчатым венцом для присоединения барабана механизма подъема.

В механизмах главного подъема кранов большой грузоподъемности используют горизонтальные крановые редукторы ГК (табл. 30—31), которые имеют выносной опорный подшипник вала шестерни, связанной с зубчатым венцом барабана.

На рис. 25 показан общий вид расположения механизма главного и вспомогательного подъема на тележке мостового крана общего назначения грузоподъемностью 20/5 т. В механизме главного подъема использован четырехкратный сдвоенный полиспаст, а во вспомогательном — сдвоенный двукратный. На механизме главного подъема установлены четыре обводных блока и уравнительный блок, механизм вспомогательного подъема выполнен без обводных блоков и имеет уравнительный блок. Крюковые подвески главного и вспомогательного подъемов укороченные. Барабаны главного и вспомогательного подъемов одной стороной установлены на опорах, а другой стороной опираются на выходные валы редукторов. Каждый барабан оборудован шпиндельным ограничителем высоты подъема крюка. Привод главного и вспомогательного подъемов осуществляется соответственно электродвигателями через быстроходные валы и редукторы. На выходных вйлах редукторов установлены тормозные шкивы для тормозов. Для передвижения тележки использован механизм передвижения, устройство которого рассмотрено в параграфе.

В магнитных кранах, оборудованных грузовым электромагнитом, механизм подъема (см. рис. 16) снабжен дополнительно специальным кабельным барабаном и токосъемником для гибкого кабеля, подводящего электроэнергию к грузовому электромагниту. Кабельный барабан установлен в опорах вблизи барабана механизма подъема, от которого через зубчатую или цепную передачу приводится в движение. Причем передаточное число передачи выбирается таким, чтобы обеспечивалось синхронное движение электромагнита и кабеля при работе механизма подъема.

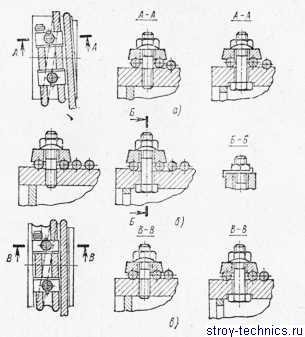

Рис. 24. Крепление каната на барабане:
о — на гладкой части; б — на углубленной гладкой части; в — на нарезанной части

Для грейферных кранов используют механизмы подъема, представляющие собой грейферные лебедки. Грейферная лебедка имеет два барабана для подъемного и замыкающего канатов грейфера. Причем для управления раскрытием, зачерпыванием и подъемом грейфера необходимо, чтобы каждый барабан имел независимый привод. Например, при подъеме или опускании грейфера оба барабана должны вращаться синхронно, при раскрытии висящего грейфера барабан подъемного каната неподзнжен, а барабан замыкающего каната вращается в направлении спуска; при зачерпывании подъемный канат ослаблен и подъемный барабан неподвижен, а барабан замыкающего каната вращается в направлении подъема.

Грейферные лебедки подразделяют на одноприводные и двух- приводные. Одноприводная грейферная лебедка (рис. 26, а) состоит из двигателя, связанного через зубчатые передачи на валу с барабаном замыкающего каната. Барабан о подъемного каната через фрикцион и зубчатые передачи и в при помощи сцепной управляемой муфты может жестко соединяться с барабаном. Такая схема устройства грейферной лебедки позволяет осуществлять раскрытие грейфера при замкнутом тормозе, неподвижном барабане и вращении барабана в сторону спуска. Последующий подъем или опускание раскрытого грейфера производится при разомкнутом тормозе и включенной муфте. При зачерпывании тормоз замыкается, барабан неподвижен, муфта разомкнута, а фрикцион при вращении барабана замыкающего каната — проскальзывает. После окончания процесса зачерпывания тормоз размыкается, муфта включается и барабан вращается синхронно с барабаном замыкающего каната. Существенным недостатком одноприводных лебедок является невозможность совмещения противоположного вращения барабанов для обеспечения ускоренного открытия или закрытия грейфера, изнашивание сцепных муфг и фрикционов.

Двухприаоднье грейферные лебедки (рис. 26,6) не имеют недостатков одномоторных лебедок и находят широкое распространение в грейферных кранах. Эти лебедки состоят из двух крановых однобарабанных лебедок, одна из которых служит для подъемного, а другая для замыкающего каната. Крановая однобарабанная лебедка по конструктивному исполнению аналогична механизму подъема на рис. 20 и имеет собственный привод. Это позволяет производить совмещение операций благодаря независимому включению каждой лебедки и повысить производительность крана.

Для мостовых кранов, предназначенных для выполнения монтажных работ, когда требуются особые точность и осторожность при опускании груза, применяют многоскоростные механизмы подъема. На рис. 27 приведена схема двухскоростного механизма подъема, который состоит из обычного механизма подъема (см. рис. 20), включающего барабан, редуктор, тормоз, приводной электродвигатель, а также микропривода установочной [(малой) скорости опускания груза. Микропривод соединен с валом основного электродвигателя и состоит из вспомогательного электродвигателя, тормоза, редуктора и планетарной муфты и тормозом.

При работе механизма подъема на основной скорости тормоз вспомогательного двигателя замкнут, а тормоза разомкнуты. Вращающий момент основного электродвигателя передается через редуктор на барабан механизма подъема. При переходе на малую скорость подъема или опускания размыкается тормоз, включается вспомогательный электродвигатель, а электродвигатель отключается. Вращающий момент с вала вспомогательного электродвигателя через редуктор, планетарную муфту, вал основного электродвигателя и редуктор передается на барабан, обеспечивая малую частоту вращения.

Рис. 25. Размещение механизмов главного и вспомогательного подъема на тележке крана общего назначения грузоподъемностью 20/5 т

Применение планетарной муфты при заторможенном ободе позволяет вращаться основному двигателю и производить подъем или опускание груза на основной скорости, а при свободном ободе передавать вращение от вспомогательного электродвигателя и осуществлять работу механизма подъема на малой скорости. Для уменьшения чрезмерной частоты вращения вспомогательного электродвигателя при несрабатывании тормоза и при работающем основном электродвигателе используют центробежный выключатель, установленный на валу двигателя. Для уменьшения частоты вращения основного электродвигателя от чрезмерного вращения при поломке планетарной муфты или неисправности тормоза применяют центробежный выключатель на валу редуктора. Выключатели срабатывают при удвоенной номинальной частоте вращения основного и вспомогательного двигателей. Описанный механизм подъема, применяемый на кране грузоподъемностью 15 т, позволяет получить скорость основного подъема 8 м/мин и скорость при посадке 0,65 м/мин.

При больших высотах подъема груза и кратности полиспаста длина подъемного каната, навиваемого на барабан, может значительно превышать длину каната, навитого в один слой. В этих случаях применяют механизмы подъема с многослойной навивкой каната на барабан с использованием специальных устройств — канато-укладчиков. Применение канатоукладчиков способствует равномерной намотке каната на барабан и правильному формированию слоен навитого каната. По конструкции канатоукладчики бывают винтовые, кривошипные, кулачковые и др.

Рис. 26. Грейферные лебедки:
а — одноприводная; 6 — двухприводная

Рис. 27. Схема двухскоростного механизма подъема с планетарной муфтой

Реклама:


Читать далее: Механизмы передвижения мостовых кранов

Категория: - Машинисту мостового крана

Главная → Справочник → Статьи → Форум


stroy-technics.ru

Приборы и устройства безопасности мостового крана

Несмотря на то, что оборудование для мостовых кранов довольно дорогое, оно просто незаменимо на ряде производств. Любая поломка, выход из строя всего крана или отдельных его элементов приводят к необходимости дорогостоящего ремонта и нередко являются причиной незапланированной остановки всего технологического процесса. Кроме того, подъемная техника является потенциальным источником опасности для обслуживающего персонала и других людей, находящихся в непосредственной близости.

Для обеспечения безопасной эксплуатации мостовые краны снабжаются следующими приборами и устройствами:

  1. ограничители хода моста и грузовой тележки;
  2. буферные устройства;
  3. ограничители движения подъемного механизма;
  4. опорные детали;
  5. ограничители грузоподъемности;
  6. электроблокировка двери кабины;
  7. дополнительные устройства и приборы безопасности.

Ограничители хода моста и грузовой тележки

Для предупреждения схода крана с рельсов крановые пути оборудуются концевыми упорами, при приближении моста к которым упреждающе срабатывает автоматический ограничитель рабочих движений, останавливающий механизм.

Грузовая тележка грейферного мостового электрического крана

Аналогичными устройствами автоматической остановки, срабатывающими при подходе к крайнему положению, оснащаются и грузовые тележки. При расчете момента включения автоматического ограничителя движений учитывается тормозной путь механизма, который указывается в паспорте крана предприятием-изготовителем.

Установка устройств автоматической остановки механизмов обязательна для всех мостовых кранов с электрическим приводом, номинальная скорость передвижения моста или грузовой тележки которых превышает 32 м/мин.

Кроме того, подобные устройства необходимы, когда на одном крановом пути работает два или более кранов или на одном мосту работает две или более грузовых тележек. В этом случае ограничители передвижения должны предотвратить столкновение механизмов.

Роль устройств автоматической остановки выполняют концевые выключатели, отключающие электродвигатель механизма от электрической сети. Все концевые выключатели, применяемые на мостовых кранах с электроприводом, делятся на рычажные и шпиндельные. Для остановки при контакте с каким-либо упором используются рычажные концевые выключатели. Обычно они служат для ограничения движения механизма только в одну сторону, и не должны препятствовать его перемещению в обратном направлении.

В случае, когда на одном крановом пути работает два крана, их двигатели должны автоматически отключаться при расстоянии между кранами 0.5 м. Концевые выключатели являются устройствами ближнего действия и при больших скоростях передвижения механизмов часто оказываются не в состоянии предотвратить столкновение.

Во избежание этого применяют различные устройства бесконтактного типа, в частности, фотоэлектрические системы. На мостах кранов устанавливаются излучатели и приемники света, подающие сигнал на исполнительное реле, которое и отключает электродвигатели, если краны находятся в опасной близости друг от друга.

Буферные устройства

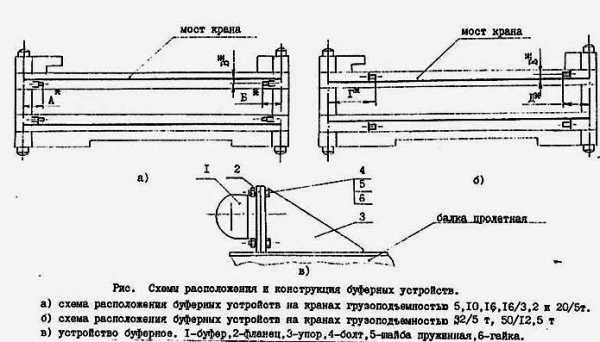

Схемы расположения и конструкция буферных устройств

Для повышения безопасности эксплуатации мостового крана в случае внезапного выхода из строя концевых выключателей или тормозов используются упругие буферные устройства. Они служат для смягчения возможных ударов кранового моста или грузовой тележки о концевые упоры при наезде на них или друг о друга при столкновении.

По своей конструкции буферные устройства делятся на гидравлические, фрикционные, пружинные и резиновые; могут устанавливаться на подвижных (грузовая тележка или концевые балки кранового моста) или неподвижных (концы крановых путей) элементах. Буферы гасят энергию при резкой остановке, снижают ударные и динамические нагрузки, возникающие при столкновении.

Ограничители движения подъемного механизма

Для автоматической остановки подъемного механизма при подходе грузозахватного устройства к крайнему верхнему положению используется ограничитель высоты подъема. При приближении крюковой подвески к балкам моста срабатывает концевой выключатель шпиндельного или рычажного типа, отключающий электропривод от двигателя механизма подъема груза.

Опорные детали

На случай поломки ходовых колес мосты и грузовые тележки снабжаются опорными деталями, рассчитанными на максимальную возможную нагрузку. Опорные детали устанавливаются на расстоянии не более 2 см от рельсов, по которым передвигается кран или тележка.

Ограничители грузоподъемности

После срабатывания ограничителя и отключения приводного двигателя включается двигатель спуска груза

Для предотвращения перегрузки механизмов и конструкций подъемной техники, если это возможно в условиях данного технологического процесса, мостовые краны оборудуются ограничителями грузоподъемности. Ограничитель грузоподъемности – устройство, автоматически отключающее электропривод подъемного механизма, если вес поднимаемого груза на 25% превысил паспортную грузоподъемность крана.

После срабатывания ограничителя и отключения приводного двигателя включается двигатель спуска груза. В некоторых случаях приборы для фиксации перегрузки отображают информацию о фактическом весе груза, что позволяет осуществлять контроль за процессом нагружения крана.

Электроблокировка двери кабины

Для обеспечении защиты обслуживающего персонала от поражение электрическим током краны мостового типа оборудуются устройством электроблокировки люка кабины

Для обеспечении защиты обслуживающего персонала от поражение электрическим током краны мостового типа оборудуются устройством электроблокировки люка кабины, а также дверей выхода на галерею и площадки обслуживания крана. При открывании этих дверей устройство автоматически снимает напряжение с открытых токоведущих частей крана. Блокировка исключает работу крана при открытой двери. Для обесточивания троллеев при открывании дверей ограниченного доступа используются концевые выключатели рычажного типа.

Следует сделать замечание, касающееся не только данного, но и всех вышерассмотренных устройств безопасности. У мостовых кранов с электромагнитным подъемным механизмом снятие напряжения с крана любым из устройств безопасности не должно отражаться на напряжении грузового электромагнита.

Дополнительные устройства и приборы безопасности

Мостовые краны, работающие вне помещения, оборудуются анемометрами, измеряющими силу ветра и подающими сигнал о необходимости прекращения погрузочных работ, если сила ветра превышает допустимый уровень. Кроме того, краны на открытых эстакадах могут снабжаться противоугонными захватами. Подобные захваты, выполненные в виде клещей или блокирующих ходовые колеса остановов, исключат перемещение находящегося в неработающем состоянии крана или его тележки под воздействием сильного напора ветра.

На всех кранах мостового типа в обязательном порядке устанавливается звуковая сигнализация (электрические звонки или сирены). С ее помощью находящиеся в цеху рабочие оповещаются о повышенной опасности, возникающей при работе крана.

Световая и звуковая сигнализация в кабине машиниста крана служит для информирования о возможных неисправностях крана или об опасных зонах (приближение к концевым упорам или к соседнему крану). Главные троллеи крана оснащаются световой сигнализацией (красными лампами), показывающей наличие на них напряжения.

mostovoi-kran.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
