Схема твердотопливного котла длительного горения

В нынешние времена мало кто из домовладельцев готов приобретать отопительную технику, не разобравшись досконально, за что он платит свои кровные. Это касается и твердотопливных котлов, чей ассортимент достаточно широк. Но одному человеку достаточно знать технические характеристики оборудования, а другому важно понять принцип работы того или иного теплогенератора. Представляем вашему вниманию существующие на данный момент схемы твердотопливных котлов с описанием их работы. Они могут различаться в деталях у разных изделий, но на общий принцип это не повлияет.

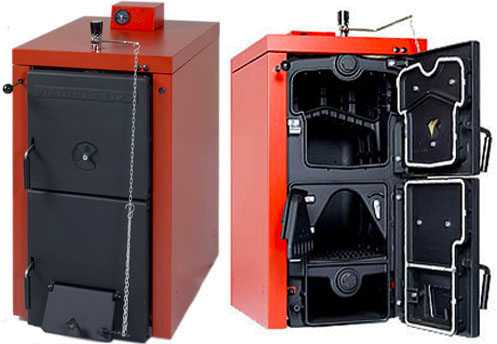

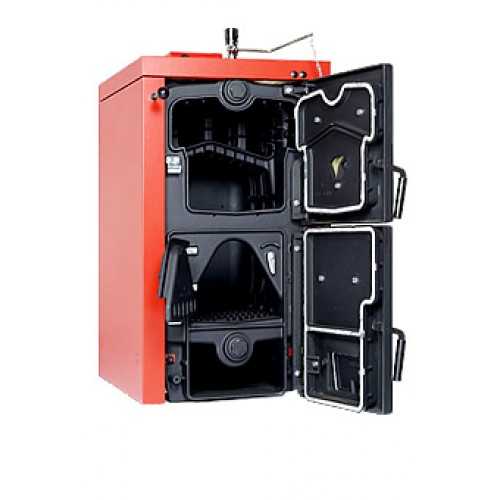

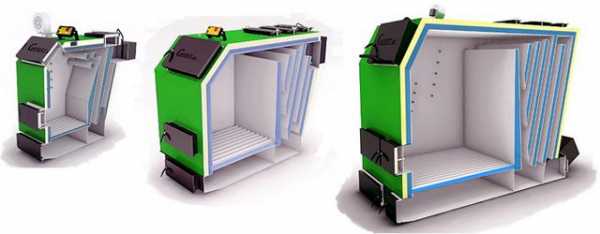

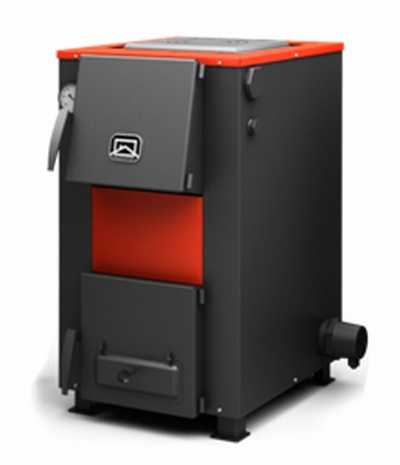

Классические твердотопливные котлы

Это самый распространенный вид отопительных установок, сжигающих твердое топливо, их еще называют котлами прямого горения. В силу простоты конструкции данные агрегаты – самые дешевые из всех и потому приобретаются домовладельцами чаще всего.

Также популярны они и среди мастеров – самодельщиков, оттого и чертежи по изготовлению традиционных теплогенераторов отыскать несложно. Агрегаты можно условно разделить на 2 типа:

  • энергонезависимые, работающие на естественной тяге дымохода;
  • наддувные, с принудительным нагнетанием воздуха.

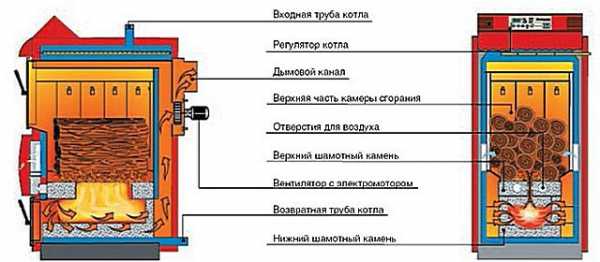

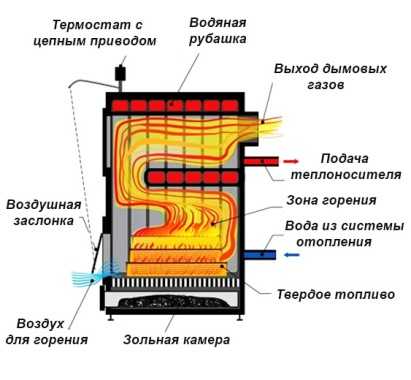

Первые функционируют по принципу обычной печи, только «одетой» в водяную рубашку. Объемная топливная камера располагается над зольником, отделяемая от него колосниками. Воздух из помещения поступает в топку через заслонку в дверце зольника и колосниковую решетку. Его количество регулирует термостат с цепным приводом, ориентирующийся на температуру воды в рубашке котла и управляющий воздушной заслонкой механически. Для лучшего восприятия процесса ниже показана схема твердотопливного котла:

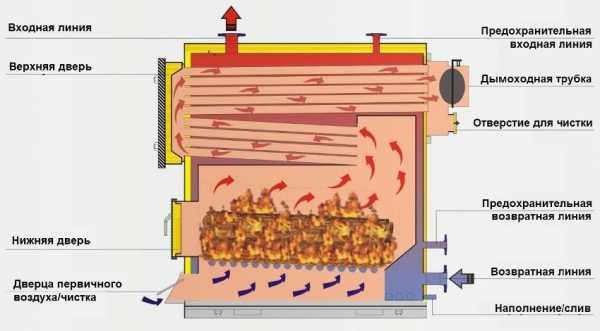

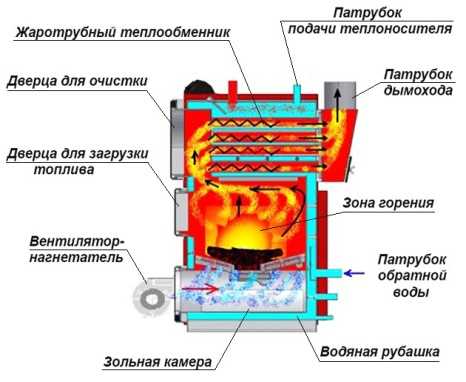

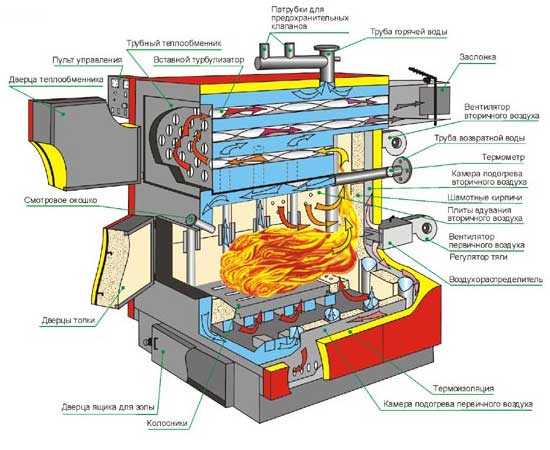

Дымовые газы, выделяющиеся в топке, проходят через жаровые трубы теплообменника, омываемые снаружи водой. В зависимости от конструкции отопителя, продукты горения могут совершить 2 или 3 хода по газоходам, интенсивно обмениваясь теплом с водяной рубашкой. Отдав свою теплоту, газы покидают агрегат посредством дымохода.

Примечание. В приведенной схеме теплогенератора жаровые трубы расположены горизонтально. Есть модели и с вертикальными газоходами, но решающего значения это не имеет.

Энергонезависимые твердотопливные агрегаты не могут похвастать высоким КПД, максимум – 70%. Длительность горения зависит от объема топливника и режима работы, хотя настоятельно рекомендуется использовать их совместно с теплоаккумулятором. Второй тип котлов – более продуктивный, их КПД достигает 75% за счет принудительной подачи воздуха вентилятором. Устройство такой установки хорошо отражает схема работы твердотопливного котла, представленная ниже:

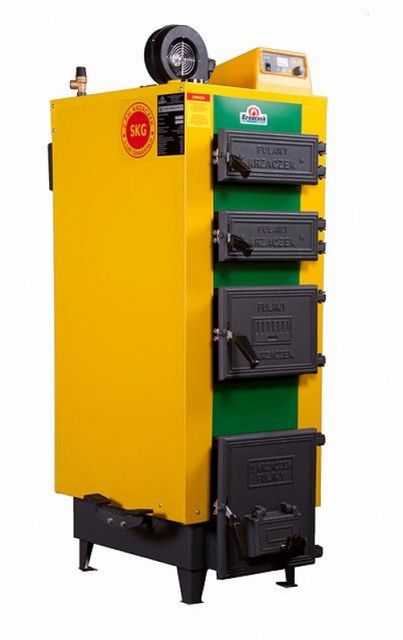

Котлы длительного горения

Данные агрегаты по эффективности не лучше традиционных, их показатели примерно такие же: у атмосферных котлов – до 70%, у наддувных – до 75%. А вот продолжительность горения с одной закладки дров или угля у них и вправду увеличена. Это достигается благодаря следующим техническим решениям:

  • увеличенные размеры топливной камеры, куда вмещается вдвое больше дров, нежели в обычный котел;
  • способ сжигания нетрадиционный – сверху вниз.

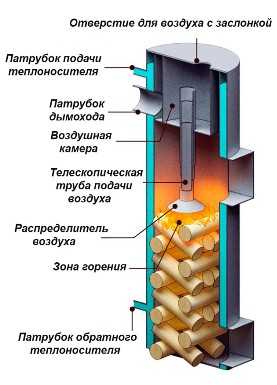

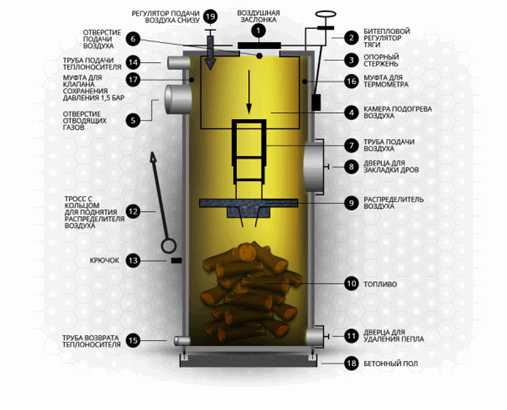

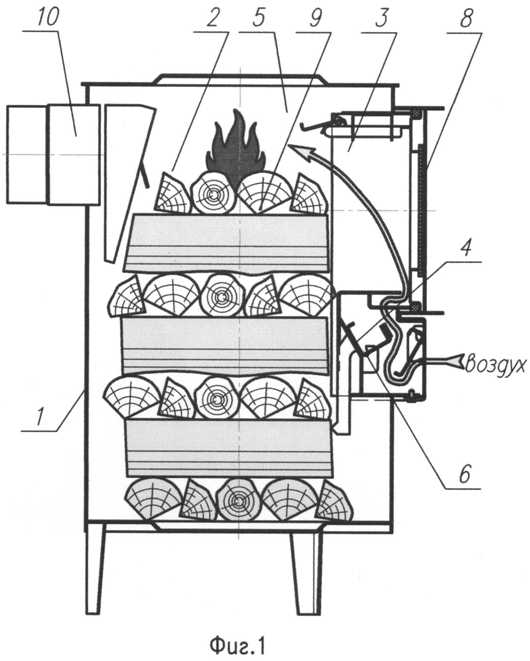

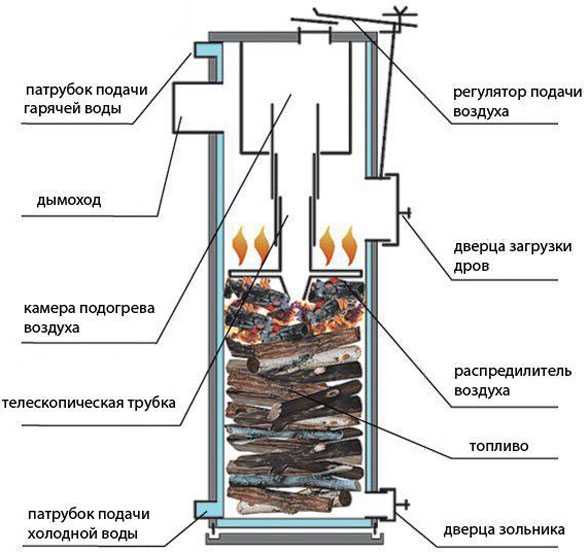

Такие теплогенераторы имеют цилиндрическую форму, поскольку реализовать идею в прямоугольном корпусе вряд ли возможно. Топка наполняется дровами доверху, разжигается сверху, а затем на них с помощью телескопической трубы опускается груз с отверстием для прохода воздуха. По мере прогорания груз опускается, из-за чего воздух все время подается непосредственно в зону пламени. На иллюстрации ниже изображена схема твердотопливного котла длительного горения:

Воздух проходит по телескопической трубе тоже сверху вниз, побуждаемый естественной тягой дымохода либо нагнетаемый вентилятором. Конструкцией не предусмотрен теплообменник, процесс нагрева теплоносителя происходит напрямую, хотя дымовые газы тоже успевают отдать часть своего тепла. Благодаря описанному способу сжигания котел и система отопления могут работать с одной загрузки древесины до 12 часов, а угля – до 2 суток.

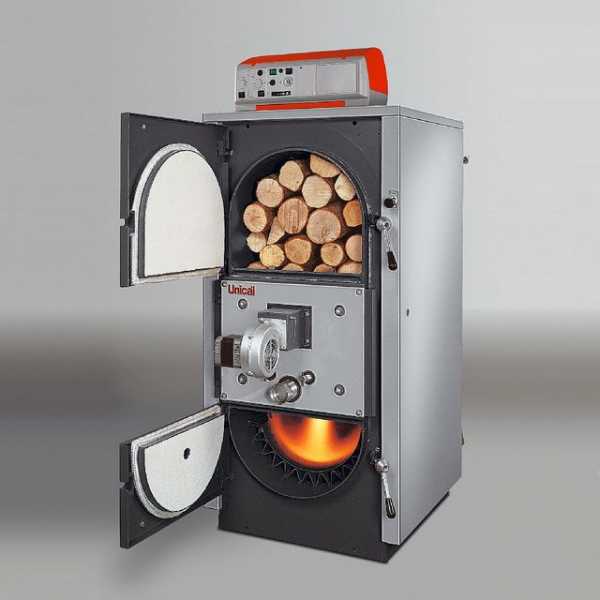

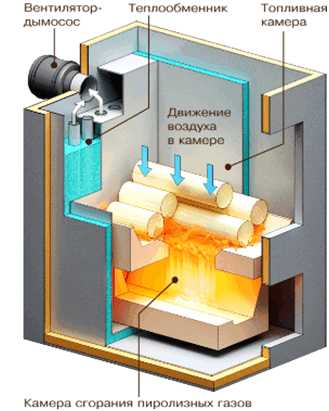

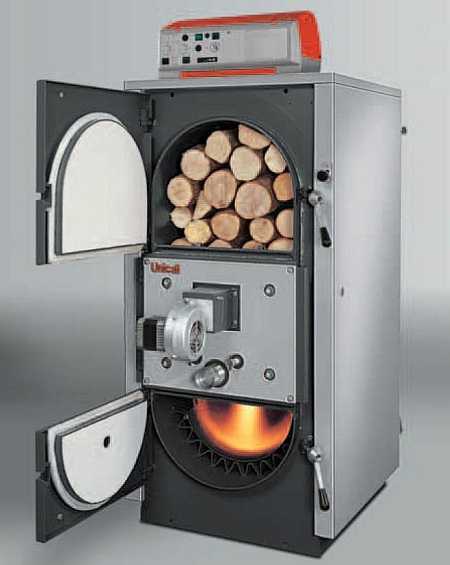

Пиролизные котлы

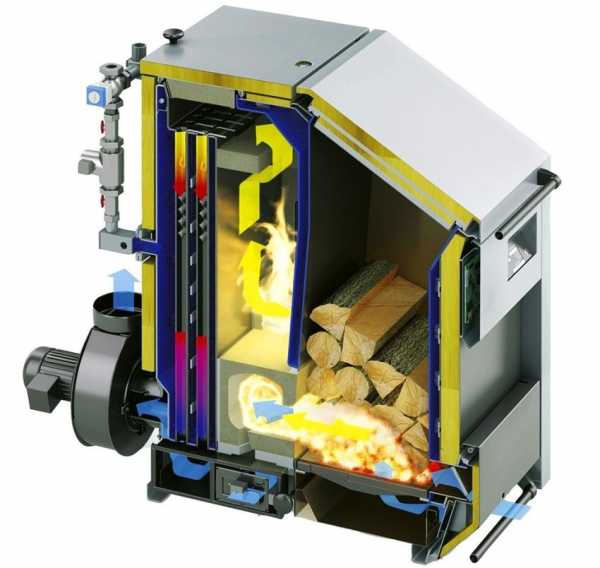

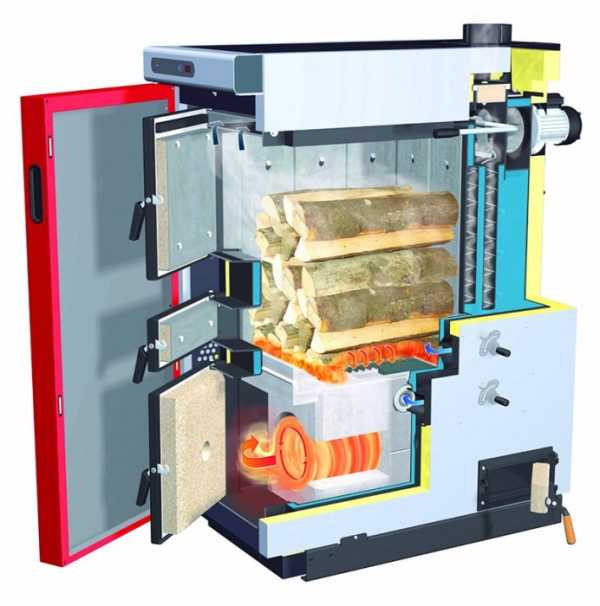

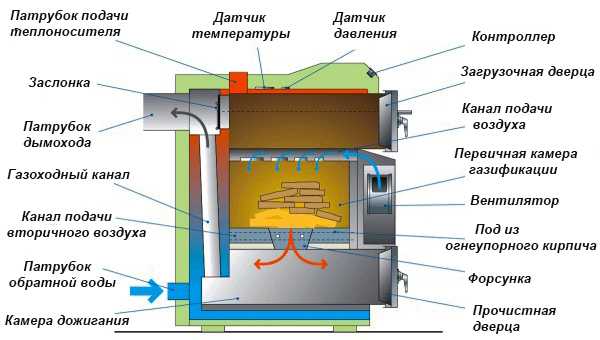

Принцип действия данных теплогенераторов основан на раздельном сжигании в двух камерах, сообщающихся между собой через форсунку из огнеупорного кирпича. В первичной камере, расположенной сверху, тлеют дрова при ограниченной подаче воздуха вентилятором. В результате происходит процесс пиролиза, иначе – газификации, при котором выделяется смесь горючих газов. Она перемещается во вторую камеру, где и дожигается при поступлении вторичного воздуха. Рабочая схема пиролизного котла, работающего на твердом топливе, выглядит следующим образом:

Дымовые газы из вторичной топки попадают в жаротрубный теплообменник в виде вертикальных газоходов, окруженных водяной рубашкой. Там они остывают, передавая тепло воде, и покидают котел через дымоходный патрубок. Производительностью вентилятора управляет электронный блок – контроллер, ориентируясь на показания датчиков давления и температуры.

В целом теплогенератор имеет неплохие показатели эффективности – порядка 80%, но при этом агрегат существенно дороже классического. Кроме того, котел показывает высокий КПД только при работе на сухих дровах, хотя это утверждение справедливо и для других твердотопливных агрегатов.

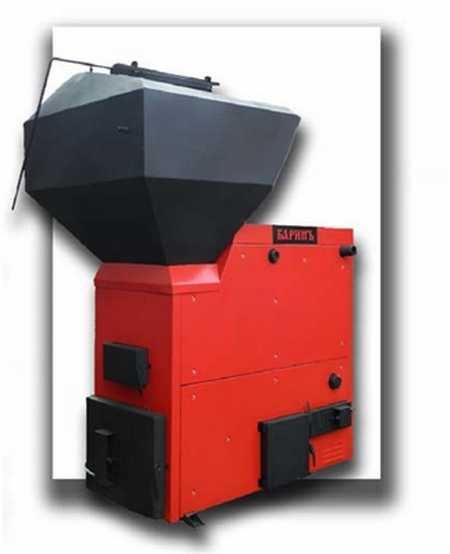

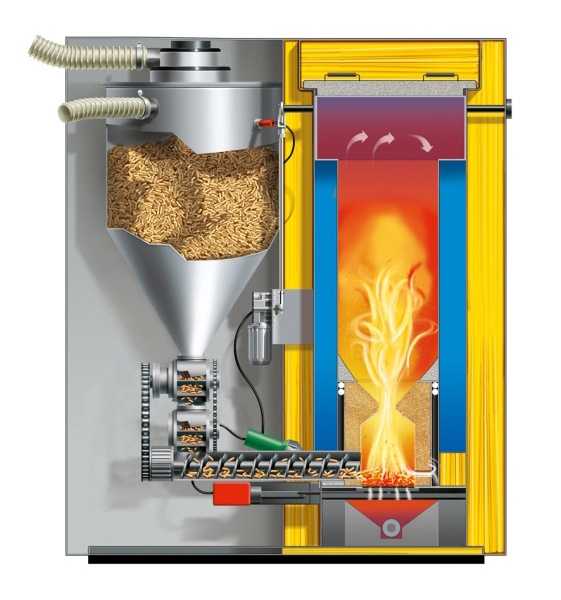

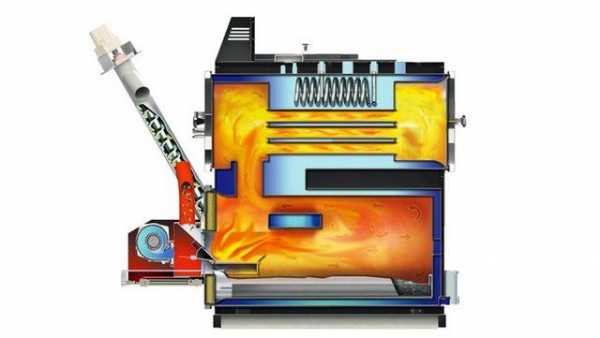

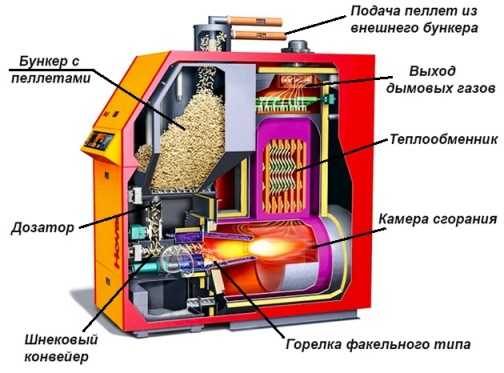

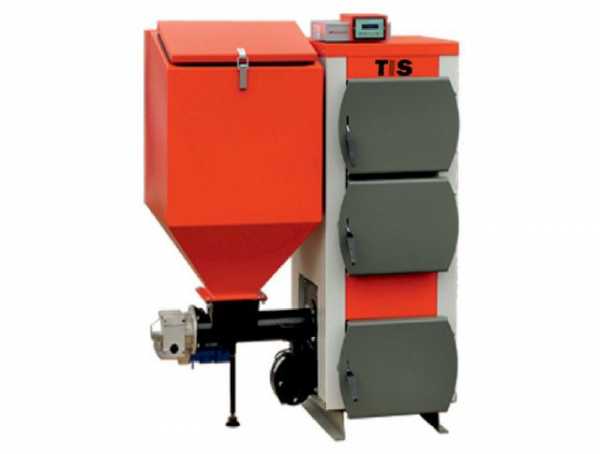

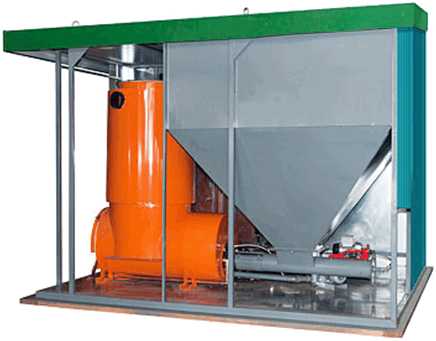

Котлы на пеллетах

Эта группа теплогенераторов – самая прогрессивная из всех, хотя и самая дорогая. Недешево обойдется как сам отопитель, так и его установка с подключением. Но пеллетные котлы стоят своих денег: они эффективны (КПД – до 85%), полностью автоматизированы и лишены инертности, присущей остальным твердотопливным «собратьям». Поскольку запаса топлива в бункере хватает на 3—7 дней работы, то их можно смело отнести к агрегатам продолжительного горения.

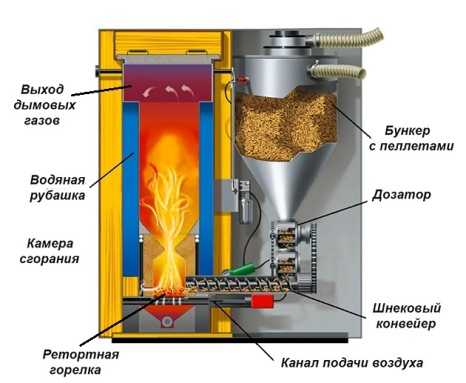

Конструктивно установки схожи с газовыми отопителями, поскольку снабжаются горелками двух типов: ретортной и факельной. На рисунке представлен чертеж твердотопливного котла длительного горения на пеллетах с разными типами горелок:

Организация теплопередачи здесь такая же, как и в других теплогенераторах, — с помощью жаротрубных теплообменников. Высокая эффективность достигается за счет другого: сухого качественного топлива и контролируемого автоматикой сжигания. Но если попадутся влажные либо рыхлые пеллеты, то и КПД агрегата резко снизится.

Для справки. По такому же принципу действуют и автоматические угольные котлы, только горелки в них бывают одного типа – ретортные.

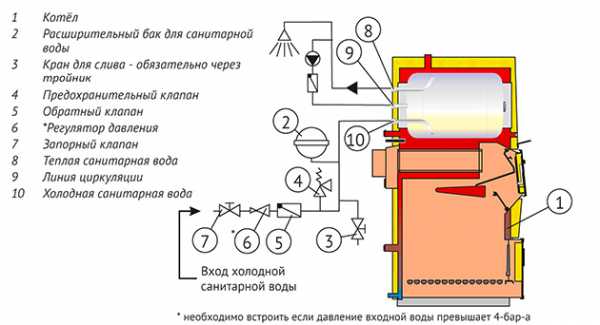

Немного о контурах для ГВС

В силу своих особенностей любые твердотопливные отопители мало приспособлены для прямого нагрева воды на нужды ГВС. Тем не менее некоторые производители все же встраивают в свои изделия второй контур в виде змеевика. При этом схема двухконтурных твердотопливных котлов бывает разной, змеевик может располагаться внутри водяной рубашки и прогреваться от теплоносителя. В других моделях его помещают внутрь топливника либо над ним.

Оптимальный вариант – не помещать теплообменник внутрь дровяного теплогенератора, а готовить воду в бойлере косвенного нагрева, что будет служить одновременно и тепловым аккумулятором. Но приобрести подобное оборудование не всем под силу, поэтому пользователям все еще интересны двухконтурные агрегаты, хотя обеспечить все потребности в горячей воде они вряд ли смогут. Ниже представлена схема установки котла функцией подогрева воды для ГВС:

Заключение

Как видите, устройство и принцип работы теплового оборудования на твердом топливе может весьма различаться. Необходимо отметить, что для удобства схемы различных котлов представлены в порядке удорожания конструкции. Вам остается только обработать эту информацию и сделать для себя правильный выбор.

cotlix.com

чертежи твердотопливного котла, устройство на твердом топливе, как устроен котел на дровах, схема, размеры самодельного котла с водяным контуром

Содержание:

Самым оптимальным источником отопления для отдаленных районов без газификации и электрификации является твердотопливный котел длительного горения. Благодаря надежности, экономичности и эффективности он нередко используется для оснащения загородных домов и коттеджей.


Как работает агрегат

Обычные твердотопливные котлы способны проработать на одной закладке около 6-7 часов. Если по истечении этого времени в топку не подбросить очередную порцию топлива, это приведет к снижению температуры в доме. Причина кроется в циркуляции основного тепла в помещении по принципу свободного движения воздуха: после нагревания он поднимается вверх и выходит на улицу. Тепловой ресурс одной закладки дров прибора длительного горения рассчитан на 24-48 часов. В отдельных моделях горение поддерживается почти неделю.

Секрет здесь в следующем: в отличии от традиционных котлов, схема котла длительного горения включает в себя не одну, а две камеры сгорания. Первая из них предназначена для сжигания топлива, вторая – для поступивших из первой камеры газов. Качество процесса во многом зависит от своевременной подачи воздуха, для чего в конструкции имеется вентилятор. Подобный подход является инновационным: его впервые представила литовская компания Stropuva в 2000 году, после чего чертежи твердотопливных котлов длительного горения были взяты на вооружение ведущими производителями котельного оборудования.


На сегодняшний день агрегаты, работающие по этому принципу, являются наиболее недорогим и практичным вариантом обогрева домов в местностях, лишенных газификации. Сутью работы приборов данного типа выступает горение верхнего топлива. Обычно месторасположением топки является нижняя часть: как следствие, холодный воздух после нагревания имеет возможность подниматься вверх. Котлы длительного горения очень похожи на пиролизные: выделение основной порции тепла происходит не от сгорания твердых брикетов, а от выделившегося при этом газа.

Для сгорания внутри конструкции имеется специальное закрытое пространство. Камеры соединены между собой телескопической трубой, по которой выделившийся газ из первого отделения поступает во второе. Процесс его дожига сопровождается смешиванием с холодным воздухом, нагнетаемым вентилятором. Эта процедура проистекает без пауз, до полного перегорания топлива. Она отличается достаточно высоким температурным режимом – до +1200 градусов.

Камера для сжигания твердого топлива имеет более обширные размеры: ее объем иногда достигает 500 дм3. В нее можно загружать уголь, опилки, дрова, паллеты. Стабильное нагнетание воздуха обеспечивается встроенным вентилятором. Процесс горения характеризуется очень медленной скоростью расхода топлива. Как следствие, экономичность котельного оборудования резко возрастает.

Причина медленного прогорания заключается в нагнетании воздуха, в результате чего прогорает только верхняя часть топливной закладки. Увеличение подачи воздуха происходит только после полного перегорания верхнего слоя. В продаже имеется целый ряд нагревательных приборов, сутью работы которых является один и тот же чертеж котла длительного горения на дровах. Разная степень их экономичности и эффективности объясняется различием размеров, материалов изготовления и наличием дополнительных функций. Для работы универсальных ТТ котлов можно использовать любое топливо, что значительно упрощает их обслуживание. Наиболее экономичными моделями считаются дровяные ТТ котлы.

Конструкционные особенности и устройство

Камера для закладки топлива любого котла длительного горения отличается внушительными размерами. Это параметр напрямую влияет на время перегорания топливной закладки. В настоящее время встречаются две успешно конкурирующие между собой технологии, реализуемые в ТТ котлах: речь идет о приборах Булерьян и Стропува. Дороговизна и сложность изготовления чертежа котла длительного горения своими руками ставит определенные препятствия на пути распространения последнего из них на территории нашей страны. В отличии от него, метод Булерьян широко используем народными умельцами для самостоятельной организации отопления загородных домов.

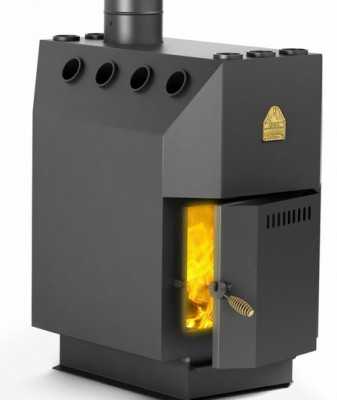

Чертеж котла длительного горения на твердом топливе Булерьян состоит из следующих узлов:

  1. Металлического корпуса, закрывающего внутренние камеры.
  2. Нижней камеры для сжигания топлива.
  3. Верхней камеры для сжигания газа.
  4. Дверцы для закладки дров. Она расположена в верхней части конструкции из-за больших размеров нижнего отсека для закладки ресурса.
  5. Дымового патрубка. Он находится в верхней части котла и подключен к дымоходу.
  6. Зольная камера. Расположена внизу котла и предназначена для его чистки.

Также имеется еще одна любопытная деталь. Как известно, в обычных печах функция поддувала выполняется зольником: именно через него поступает необходимый для горения воздух. В случае с Булерьян зольный отсек делается полностью герметичным: каналом подачи воздуха здесь является верхняя воздушная камера. Для регулировки подачи кислорода в верхней части этой камеры имеется заслонка. По ходу сгорания дрова в топке постепенно оседают, что приводит к опусканию распределителя. Таким образом обеспечивается беспрерывная подача свежего воздуха.

Чтобы осуществить новую загрузку, распределитель легко можно возвратить в начальное положение, потянув его вверх. Положение этого рычага служит своеобразным ориентиром уровня оставшегося топлива: таким образом можно определить, через сколько загружать следующую порцию дров. Котлы Булерьян отличается высокой экологичностью, что объясняется полным перегоранием топлива и газа: углекислый газ в атмосферу практически не попадает. Читайте также: "Как сделать котел на дровах своими руками – пошаговая инструкция".

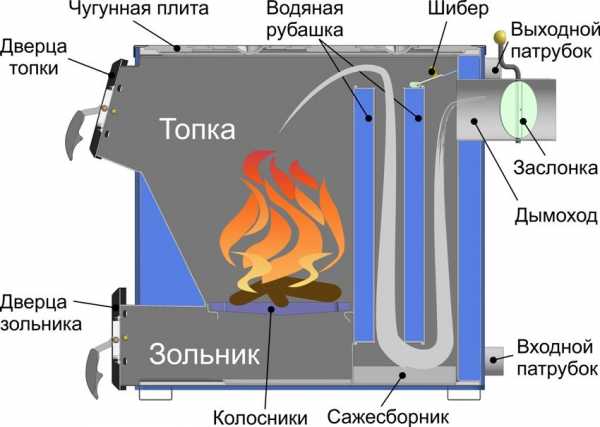

Устройство твердотопливного котла длительного горения следующее:

  • Топка. Главный конструкционный элемент любого котла или печи. Предназначается для сжигания в нем топлива.
  • Отдел для дожига газа. Здесь догорают газы, поступившие из топки.
  • Зольник. Отсек для сборки пепла. Он нуждается в регулярной чистке.
  • Дымоход. Канал для отведения за пределы жилища продуктов сгорания.

Сильные и слабы стороны

Крупные габариты и сложность выполнения своими руками чертежа твердотопливного котла длительного горения делает благоприятным использование подобных приборов только в крупных коттеджах. Что касается небольших дач, то для них рекомендуется выбирать более экономичные варианты.

Основными достоинствами ТТ котлов длительного горения являются:

  • Высокий КПД (около 95%)
  • Автономность отопления.
  • Экономичность.
  • Надежность и долговечность.
  • Высокая эффективность.
  • Доступность топлива.
  • Экологичность.
  • Широкий выбор топлива (уголь, дрова, опилки, паллеты).

Имеются также недостатки:

  • Большие габариты.
  • Необходимость оборудования отдельной котельной.
  • Сложное устройство котла длительного горения на дровах.
  • Нужда в постоянно обслуживании.

Котлы данного типа имеют достаточно приличную стоимость, однако такие конструкции можно изготовлять и самостоятельно.

Преимущества самодельных агрегатов:

  1. Дешевизна.
  2. Универсализм в плане используемого топлива.
  3. Возможность последующих доработок с целью увеличения эффективности и добавления мощности.

Сложнее всего – сделать конструкцию цилиндрической: для этого необходимо использовать вальцовочный станок. Если его нет, существует вариант со старыми пропановыми баллонами. Также сгодится любая труба подходящего сечения: толщина металлических стенок должна быть не менее 5 мм. В деревнях привыкли довольствоваться небольшими кирпичными печами, демонстрирующими хорошую эффективность при обогреве одноэтажных домов и дач. Если же требуется отапливать обширный коттедж, то в таком случае потребуется большой запас топлива. Кроме того, не избежать больших перепадов температуры по мере удаления от печи, да и ухаживать за ней намного сложнее, чем за твердотопливным котлом.

Рекомендации по изготовлению самодельного котла

Приступая к изготовлению котла длительного горения своими руками, необходимо вооружиться следующими советами:

  • Чтобы в процессе эксплуатации прибора можно было использовать любое топливо, топочную камеру лучше сделать из жаропрочной легированной стали. Несколько удешевить бюджет работ помогает применение бесшовной стальной трубы марки 20.
  • Перед тем, как заносить самодельный агрегат в приготовленную для него котельную, рекомендуется протестировать его на улице, оснастив временным дымоходом. Это даст возможность проверить надежность обогревателя и убедиться в правильности сборки корпуса.
  • Основная камера, изготовленная из газового баллона, в состоянии обеспечить продолжительность на протяжении 10-12 часов, т.к. дров в нее входит немного. Изначально небольшое внутреннее пространство пропанового баллона уменьшается после удаления крышки и зольника. Для увеличения показателей котла его можно изготовить из двух баллонов. Это позволит получить достаточно большую топочную камеру для обогрева обширных помещений и увеличить время между закладками дров.
  • Дверца зольника должна герметично закрываться, что не даст внешнему воздуху просачиваться внутрь камеры. Это достигается укладкой по периметру дверцы асбестового шнура. Если в котле имеется дополнительная дверца для дозагрузки топлива без съема крышки, она также герметизируется подобным образом.

Стандартные твердотопливные используют дрова, антрацит, опилки, брикеты, торф, каменной и бурый уголь. Особые претензии к качеству топлива обычно не предъявляются. Однако желательно, чтобы топливный материал был максимально сухим, что даст гарантию высокого КПД.

Правила безопасности

Для достижения хорошей эффективности, долговечности и экономичности самодельных котлов длительного горения, в ходе их эксплуатации необходимо соблюдать основные рекомендации по пожарной безопасности:

  • Следить, чтобы температура внутри контура не превышала граничных показателей.
  • Питающий трубопровод запрещается оснащать запорным вентилем.
  • В непосредственной близости от котла не должны храниться легковоспламеняющиеся материалы.
  • Вентиляция в помещении должна быть полностью исправной.
  • Прибор можно устанавливать только в отдельной комнате (котельной). Этот момент продумывается во время реализации подготовительных мероприятий.

Оборудование котельной является самым лучшим вариантом, так как ТТ котлы работают несколько иначе, чем обычные печи на дровах. Кроме того, внешне прибор не представляет эстетического интереса, и скорее всего будет нарушать общий интерьер. Так как использование твердого топлива сопровождается появлением грязи, лучше всего установить котел в нежилой комнате.

Небольшие приборы мощностью не более 35 кВт допускаются размещать в основном помещении: для удобства место монтажа можно оградить кирпичным простенком. Комната, где будет расположен котел, должна иметь хорошую вентиляцию. Очень важно организовать стабильный приток кислорода с улицы.

Как сделать твердотопливный котел длительного горения своими руками

Для работы понадобятся такие инструменты:

  • Сварочный аппарат.
  • Приспособления для обработки металла.
  • Электродрель.
  • Уровень и рулетка.
  • Маркер.
  • Болгарка.
  • Перчатки и защита для глаз.

Приступать к подобной процедуре рекомендуется только людям, имеющим хотя бы небольшой опыт обращения со сваркой и знать, как устроен котел длительного горения. Наличие специальной защитной одежды обязательно.

Также нужно приготовить такие материалы:

  • Пустой газовый баллон.
  • Металлический лист.
  • Асбестовый шнур.
  • Стальную трубу диаметром 60 мм.
  • Металлические петли и ручки.
  • Металлический уголок и вытяжку.
  • Базальтовое волокно.

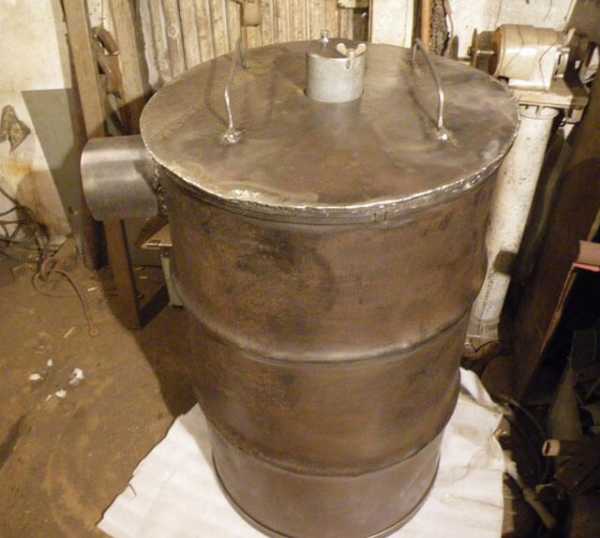

Работа над корпусом чертежи

Пустой пропановый баллон оснащается разметкой, согласно чертежам твердотопливного котла длительного горения своими руками. Изготовляется прямоугольное отверстие для дверцы зольника, предназначенное для удаления пепла. Сверху баллона по окружности проводится ровная линия под срез шляпки: обрезка осуществляется с помощью болгарки.


В центральной части выполняется разметка ниши для вывода дымохода: размеры этого отверстия должны превосходить сечение трубы. В крышке проделывается отверстие и наваривается металлическое кольцо, плотно обхватывающее дымоотводный канал. Кольцо из металла толщиной 4-5 мм используется для обваривания баллона изнутри и снаружи. На него впоследствии будет одеваться крышка.

Дымоход внизу оснащается металлическим кругом, выполняющим функцию распределителя воздуха. Крепежные элементы навариваются по линии среза баллона поверх предварительно проложенного асбестового шнура. При креплении срезанной верхушки важно, чтобы она свободно снималась. Для удобства ее можно оснастить металлической ручкой.

Дымоходный патрубок

В верхней части баллона намечают отверстие под патрубок, согласно чертежам твердотопливного котла своими руками. Для вырезания дымоходной трубы используется болгарка: приварив патрубок поверх вырезанного отверстия, одевают основной корпус дымохода.

Зольник

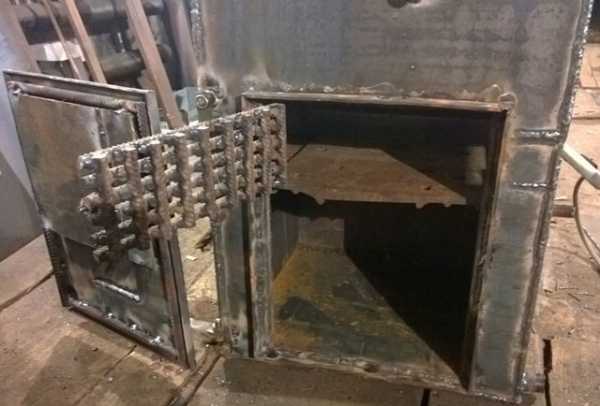

Для вырезания отверстия под зольник используется ранее нанесенная разметка. Дверца изготовляется отдельно из листового металла: ее фиксацию на корпус скобами. Чтобы дверцу было удобно открывать и закрывать, она оснащается импровизированной ручкой из металлического стержня или толстой проволоки.

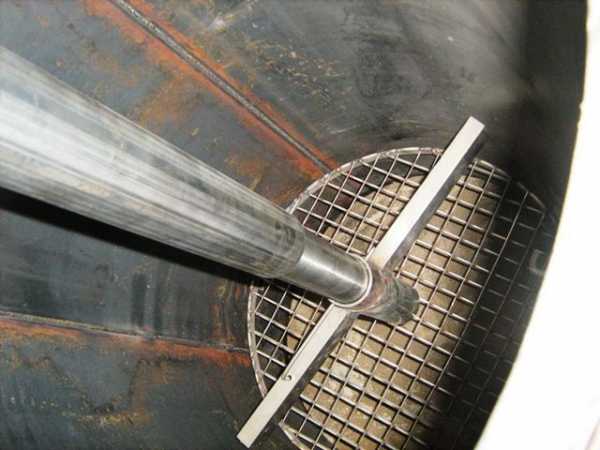

Система подачи воздуха

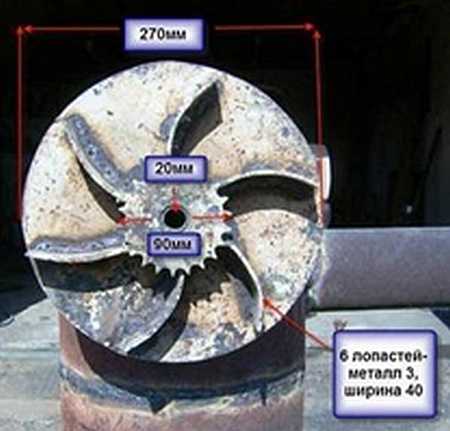

Вооружившись параметром внутреннего диаметра баллона, его переносят на металлический лист, уменьшив на 5 см. По нанесенной разметке болгаркой вырезают круг. Далее из металлического уголка изготовляется шесть равных отрезков, длина которых должна равняться ½ диаметра круга. В этом качестве можно применить крыльчатку, имеющую острые лопасти. При приваривании металлических элементов важно сохранить одинаковое направление.


Теплообменник

При изготовлении теплообменника проще всего использовать принцип водяного контура. Выбор его параметров полностью зависит от желаний мастера. Размеры теплообменника будут напрямую влиять на объем топлива, загружаемого за один раз: чем он больше, тем длиннее паузы между закладками дров. Для изготовления корпуса прибора используются металлические листы толщиной 5-6 мм: их хорошо проваривают на всех стыках. Верхняя и нижняя часть корпуса оформляется патрубками для коммутации трубы подачи и обратки. Центральная часть должна иметь отверстие для загрузки топлива.

Окончательная сборка и монтаж

Для того, чтобы установить дверцу зольника, на корпусе вначале нужно наметить и вырезать нишу для доступа внутрь камеры. Далее в этот проем монтируются герметично закрывающаяся дверца. Баллон вставляется внутрь теплообменника. Используя сварочный аппарат, бак тщательно проваривают сверху: это дает возможность достичь абсолютной герметичности корпуса, с расположенной внутри топкой круглой формы.

Во время работы самодельного котла длительного горения с водяным контуром важно достичь дозированной подачи воздуха.  Топливо загружают максимально плотно: пустоты между слоями должны быть сведены к минимуму. Бывает так, что плотная укладка поленьев разного размера затруднена: в таком случае оставшиеся ниши заполняют бумагой или стружкой. Плотность твердотопливной закладки напрямую влияет на продолжительность ее горения.


Порядок загрузки топлива в ТТ котел:

  1. Вначале нужно извлечь ограничитель подачи воздуха.
  2. Провести закладку дров через специальное отверстие, предварительно смазав их жидкостью для быстрого розжига.
  3. Ограничитель установить на прежнее место.
  4. Далее следует зажечь спичку и бросить ее в топку.
  5. Убедившись в том, что топливо начинает постепенно разгораться, дверцу плотно закрыть.

В процессе перегорания топлива будет наблюдаться постепенная усадка трубы внутрь баллона. Высота ее положения дает точную информацию о количестве дров в топке. Схема котла на угле практически ничем не отличается.

Тестирование прибора

Работы по сооружению котла удобнее всего реализовать в теплое время года прямо на улице. Там же рекомендуется провести испытание готовой конструкции, присоединив к ней временный дымоход. В тех случаях, когда планируется отапливать обширные помещения, для изготовления обогревателя рекомендуется использовать два установленных друг на друга баллона.

Монтаж в доме

Вопрос пожарной безопасности котла является очень серьезным моментом. Для его установки лучше предусмотреть отдельную комнату или угол, отделив его кирпичной кладкой. Так как поверхность котла металлическая, высока вероятность получения ожогов при неосторожном прикасании к ней. Важно также, чтобы в месте монтажа была возможность удобно вывести дымоход на улицу (через кровлю или стену). Для свободного доступа к прибору пространство в 50 см по окружности от него освобождается от любых предметов.

Правила установки:

  • Сооружение кирпичного основания. Оно должно состоять из двух сплошных рядов из кирпича, и соответствовать размерам на твердотопливный котел длительного горения.
  • Расстояние от топочной двери до стены - не менее 125 см. Расстояние между боковыми частями и стеной должно быть не менее 700 мм.
  • Между топочной дверцей и стеной соблюдается дистанция не менее 125 см. Пространство между сторонами котла и стеной - не менее 70 см.
  • Если для сооружения стен использовалась древесина, участки соприкосновения котла и перекрытия дополнительно оформляются металлической или базальтовой защитой. То же самое касается участков выведения дымохода наружу сквозь стены или потолок.
  • Котел устанавливают на фундаменте строго по уровню. При этом выходной патрубок должен располагаться на одной линии с дымоходом, в противном случае возможны нарушения тяги по ходу эксплуатации (прочитайте также: "Как работает регулятор тяги для твердотопливных котлов – виды, принцип работы, преимущества").
  • Все соединительные узлы необходимо уплотнить герметиком.


teplospec.com

Как сделать своими руками котел твердотопливный длительного горения: чертежи

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Иногда целесообразно сделать своими руками котел твердотопливный длительного горения: чертежи и схемы есть в свободном доступе. Умение обращаться с инструментом и умелые руки оказывают хорошую услугу при строительстве собственного дома или дачи. Там всегда есть необходимость сооружения какой-либо конструкции самостоятельно. Ведь это значительно удешевляет любую затею. Не исключение и отопительные агрегаты. В старые времена люди нанимали печника для кладки кирпичных печей. Сегодня наиболее востребованными стали котлы на твердом топливе длительного горения.

Твердотопливный котел длительного горения вполне реально сделать самостоятельно

Принцип работы твердотопливных котлов и их устройство

Твердое органическое топливо является самым древним источником энергии для человечества. Отказаться от него полностью, даже в современном мире, невозможно. Тем более, что кроме дров и каменного угля сегодня появилось множество других видов горючих твердых веществ:

  • брикеты из торфа – высушенный и спрессованный торф выделяет много тепла при сгорании;

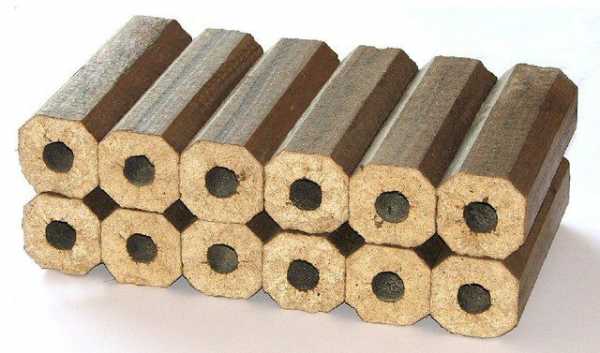

  • брикеты из отходов деревообрабатывающего производства – сжатые опилки, стружка и кора деревьев;
  • березовый уголь – такой же, как для мангала;
  • переработанный мусор со свалок;
  • топливные отопительные гранулы – мелкое топливо, полученное прессованием опилок. Могут подаваться автоматически;
  • обычные сухие опилки.

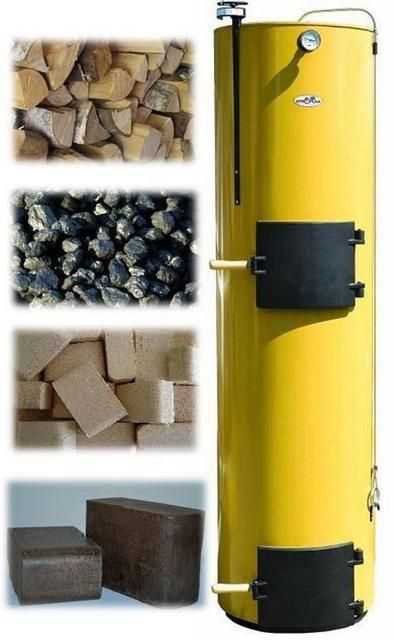

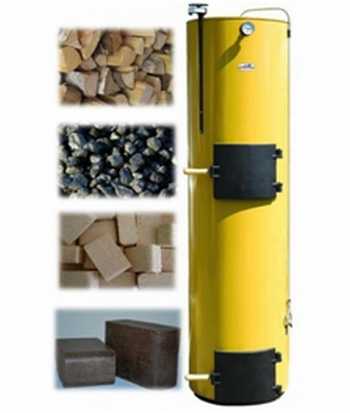

Различные варианты сырья для использования в твердотопливных котлах

Ясно, что все это топливо получено путем переработки различных отходов, что решает проблему утилизации на предприятиях и идет в русле «зеленой» экономики.

Полезный совет! Самым доступным топливом, из перечисленных выше, являются древесные опилки. Если вы намереваетесь использовать их для отопления – следите, чтобы они были с влажностью менее 20%. Большие показатели этого параметра не позволят вырабатываться пиролизному газу, так как большая часть энергии нагрева будет идти на просушку топлива.

В результате деятельности человека образуется колоссальное количество отходов, которые могут быть преобразованы в высокоэнергетическое топливо, что и обусловило появление на рынке котлов отопления на твердом топливе длительного горения. В отличии от обычных печей, эти агрегаты работают не на сгорании самого топлива, а на его расщеплении в результате нагревания. В рабочей камере таких котлов сгорают газообразные продукты распада твердого топлива. Такая схема работы является в несколько раз более эффективной, чем обычное сжигание органического топлива. Пиролизный газ, отдает большое количество энергии.

Принцип работы твердотопливного котла длительного горения

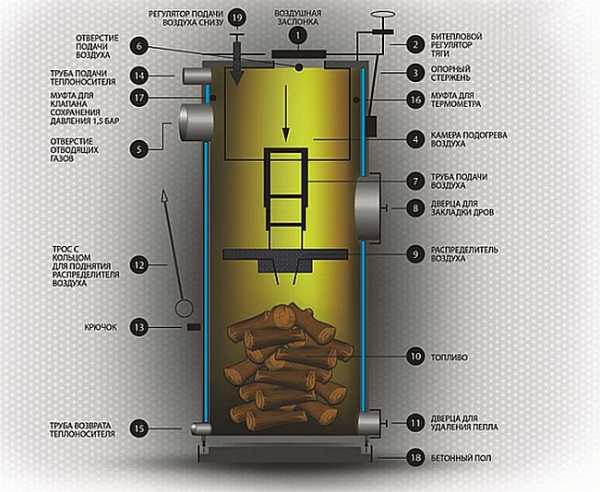

Устройство такой газогенераторной установки не очень сложное. Можно даже соорудить своими руками котел твердотопливный длительного горения. Чертеж простейшего варианта выглядит следующим образом:

  • закрытый цилиндрический бак, который имеет люк для закладки топлива, поддувало и отверстие для установки дымохода;
  • внутри бака расположен распределитель воздуха, который создает завихрение пиролизного газа. Он крепится к подвижной телескопической трубе. Вся эта конструкция, похожая на поршень, давит на топливо сверху. Сгорание газа происходит над поршнем, а топливо тлеет под ним;
  • теплообменник встроен в верхней камере, где достигается максимальная температура.

Медленное тление твердого топлива происходит в нижней камере. Оно достигается регулировкой подачи воздуха в поддувало. Выделяемый газ интенсивно горит в верхней камере и нагревает теплоноситель.

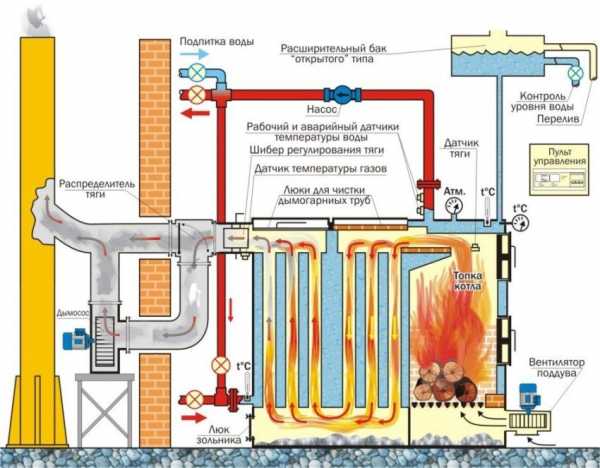

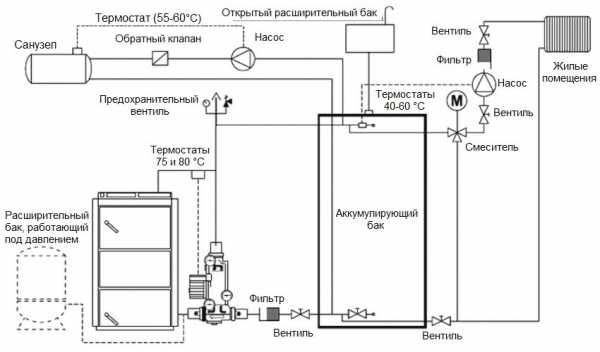

Схема системы отопления частного дома с использованием твердотопливного котла

Полезный совет! Не стоит использовать простейшую конструкцию для изготовления котла, который будет обогревать жилой дом на постоянной основе. Для этого нужно, либо приобрести готовое изделие, либо сделать более сложный и надежный вариант.

Котлы на твердом топливе длительного горения могут быть незаменимы в частных домах, в хозяйственных сооружениях, гаражах и теплицах. Особенно они будут выгодны там, где имеется крупное деревоперерабатывающее производство, так как отходы на таких предприятиях отдают практически бесплатно. Необходимы эти агрегаты и в местностях, где бывают регулярные перебои с газоснабжением. У таких установок есть много преимуществ, но существует и один важный недостаток – очень высокая стоимость. Именно поэтому сегодня актуально изготовление своими руками котлов твердотопливных длительного горения. Чертежи для этого можно использовать разной степени сложности. Это зависит от уровня мастерства.

Статья по теме:

Как сделать своими руками котел твердотопливный длительного горения: чертежи и схемы

Перед тем, как начать изготовление котла, необходимо определиться с его конструкцией. Ее выбор зависит от назначения агрегата. Если он предназначен для отопления небольшого хозяйственного помещения, гаража или дачного домика, то делать в нем водяной контур не обязательно. Обогрев такого помещения будет происходить непосредственно от поверхности котла, путем конвекции воздушных масс в помещении, как от печи. Для большей эффективности можно устроить принудительное обдувание агрегата воздухом при помощи вентилятора. При наличии системы жидкостного отопления в помещении, необходимо предусмотреть устройство в котле контура в виде змеевика из трубы или другой аналогичной конструкции.

Схема подключения твердотопливного котла к системе отопления

Выбор варианта зависит и от типа твердого топлива, которое нужно будет использовать. Для отопления обычными дровами требуется увеличенный объем топки, а для применения мелких топливных гранул можно устроить специальную емкость, из которой гранулированное топливо подается в котел автоматически. Для изготовления котла твердотопливного длительного горения своими руками, чертеж можно взять и универсальный. Он подойдет для любого вида используемого твердого топлива.

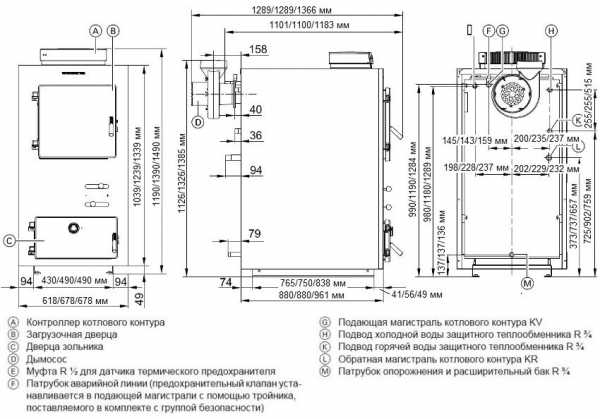

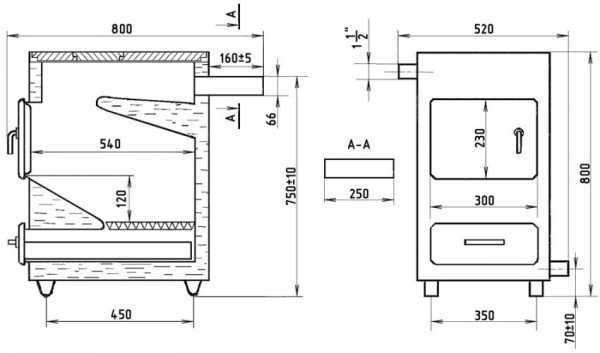

Чертеж твердотопливного котла длительного горения мощностью 25/30/40 кВт

Расскажем пошагово, каким образом и из каких деталей можно сделать котел отопления на твердом топливе длительного горения по предложенной схеме:

  • подготовим место, где будет установлен будущий агрегат. Основание, на котором он будет стоять, должно быть ровным, прочным, жестким и огнеупорным. Лучше всего для этого подойдет бетонный фундамент или толстая чугунная либо стальная плита. Стены нужно обить тоже огнеупорным материалом, если они деревянные;
  • собираем весь необходимый материал и инструменты: из которых нам понадобиться аппарат для электродуговой сварки, болгарка и рулетка. Из материалов: листовая 4-мм сталь; 300 – мм стальная труба со стенками 3 мм, а также другие трубы 60 и 100 мм диаметром;

Строение и принцип работы твердотопливного котла

  • для того, чтобы изготовить котел на твердом топливе длительного горения, нужно из большой 300 – мм трубы вырезать кусок длиной 1 м. Можно и немного меньше, если в этом есть необходимость;
  • из стального листа вырезаем дно по диаметру трубы и привариваем его, снабдив ножками из швеллера длиной до 10 см;
  • распределитель воздуха выполняем в виде круга из листа стали с диаметром на 20 мм меньшим, чем труба. В нижнюю часть круга приваривается крыльчатка из уголка с размером полки 50 мм. Для этого можно использовать и швеллер аналогичного размера;

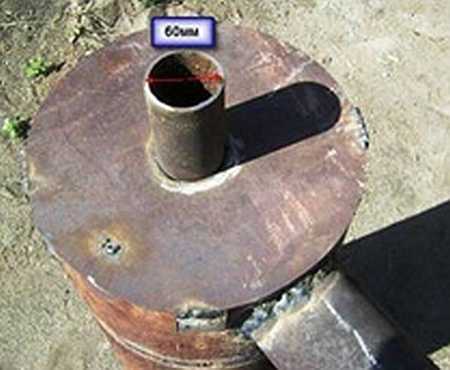

  • сверху в середину распределителя привариваем 60 – мм трубу, которая должна быть выше котла. В середине диска распределителя прорезаем отверстие по трубе, так, чтобы был сквозной туннель. Он нужен для подачи воздуха. В верхней части трубы врезается заслонка, которая позволит осуществлять регулировку подачи воздуха;

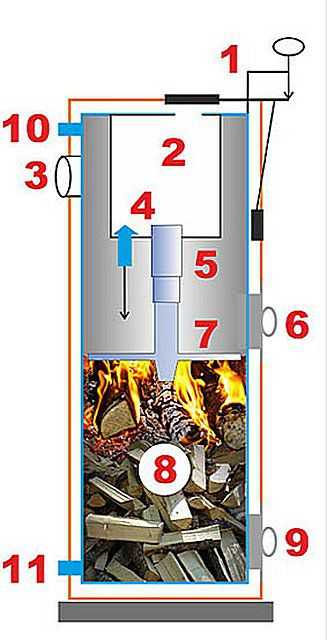

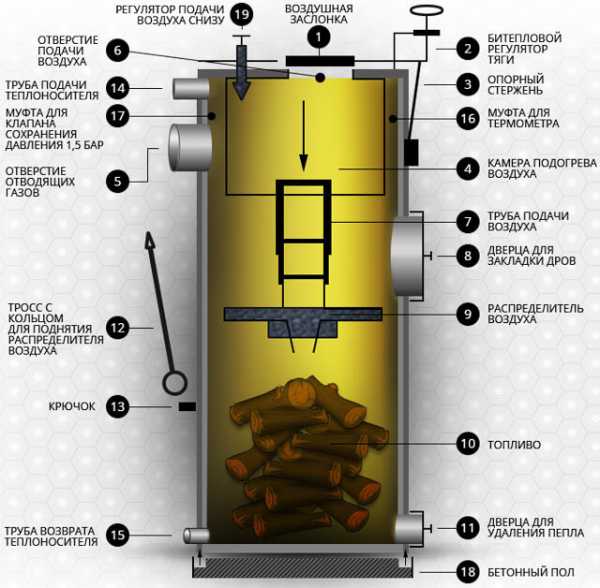

Схематическое изображение устройства котла, работающего на твердом топливе

  • в самой нижней части котла изготавливаем небольшую дверку, снабженную задвижкой и петлями, ведущую в зольник для удобства удаления золы. Сверху в котле прорезаем отверстие для дымохода и привариваем в это место 100 – мм трубу. Вначале она идет под небольшим углом вбок и вверх на 40 см, а потом строго вертикально вверх. Проход дымохода через перекрытие помещения должен быть защищен по правилам противопожарной безопасности;
  • заканчиваем сооружение котла отопления на твердом топливе длительного горения изготовлением верхней крышки. В ее центре должно быть отверстие для трубы распределителя потока воздуха. Прилегание к стенкам котла должно быть очень плотным, исключающим попадание воздуха.

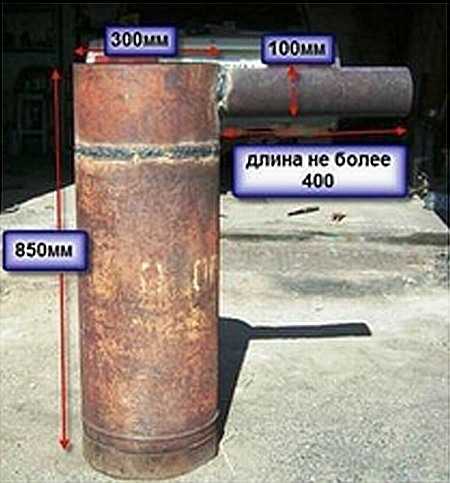

Чертеж с размерами для создания твердотопливного котла своими руками

Полезный совет! Чтобы разжечь, изготовленный своими руками, котел твердотопливный длительного горения, чертеж которого был представлен выше, необходимо: снять крышку и поднять регулятор, заполнить котел топливом доверху и облить его горючей жидкостью, все поставить на место и бросить горящую лучину в трубу регулятора. Когда топливо разгорится, снизить поток воздуха до минимума, чтобы оно начало только тлеть. После этого произойдет возгорание пиролизного газа и котел запустится.

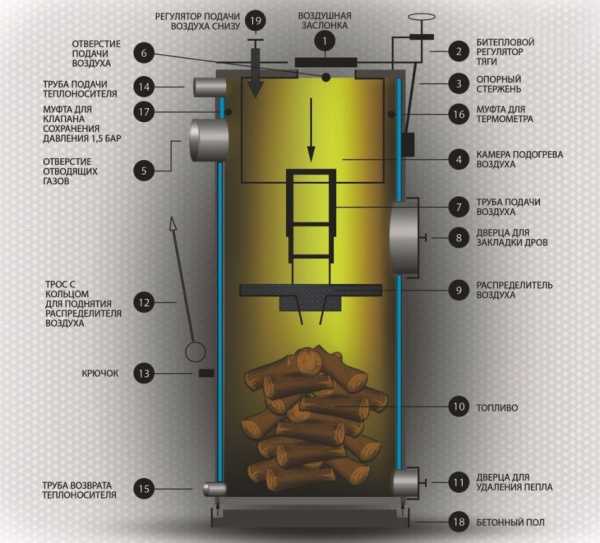

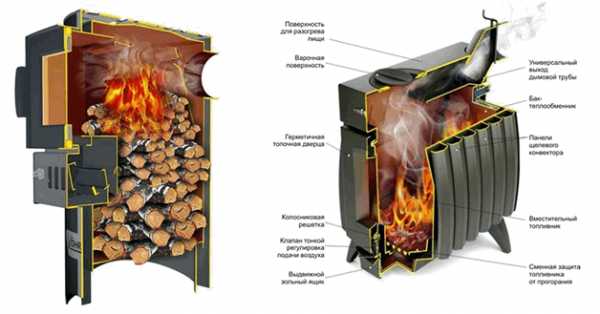

Котел длительного горения — вид в разрезе

Как я сделал котел твердотопливный длительного горения: отзывы и рекомендации

«Работаю на лесопилке. Раньше возил домой сучки и срезку телегами. Узнал про котел твердотопливный длительного горения, отзывы почитал и решил сделать. Получилось. Теперь дров уходит в три раза меньше, а тепла столько же».

Александр Николаев, г. Сыктывкар

«Увидел у друга в гараже чудо-котел. Машину мы с ним с утра ремонтировали. Он, как дров в него положил, так больше до вечера и не прикасался. Я ничего понять не мог, пока он мне не объяснил всю схему. Вот, тоже загорелся идеей себе в гараж поставить. Друг сказал, даст чертежи».

Николай Платонов, г.Сургут

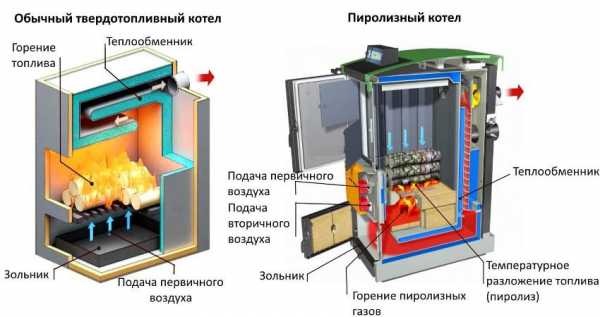

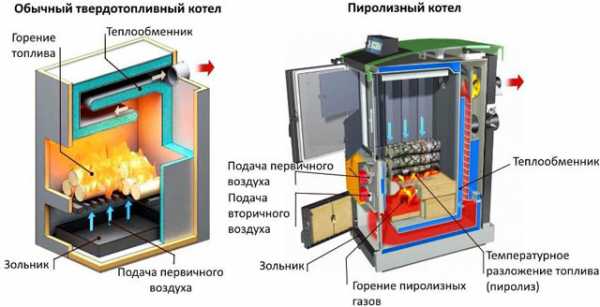

Различия в работе обычного и пиролизного котлов

«Если вы решили сделать, например, у себя на даче котел твердотопливный длительного горения, отзывы о котором нашли в сети, то делайте все четко по схеме с соблюдением всех правил безопасности. А то вот, сосед у меня спалил дачу, когда котел весь в дырах установил».

Андрей Ширшов, г.Тюмень

Описанное выше отопительное устройство будет служить вам верой и правдой, позволяя экономить на энергоносителях. Однако не забывайте делать все качественно, не отступая от схемы.

Твердотопливный котел длительного горения своими руками (видео)

ОЦЕНИТЕ
МАТЕРИАЛ Загрузка... ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

REMOO В ВАШЕЙ ПОЧТЕ

remoo.ru

Виды и устройство твердотопливных котлов длительного горения

Для хозяина частного дома, владельца загородной жилой недвижимости особенно актуальным в отопительный сезон становится обслуживание автономной системы отопления. Когда в доме стоит газовый котел особых вопросов работа отопления не вызывает. Газ подается по магистрали постоянно и остается только настроить соответствующим образом автоматику, контролирующую температурный режим в доме. Сложнее дело обстоит для той категории граждан, кто использует для отопления в домашних условиях твердотопливный котел. Данный вид нагревательного оборудования хоть и обеспечивает некоторую независимость от централизованного энергоснабжения, однако требует к себе больше внимания.

Обитателям дома приходится самостоятельно контролировать работу агрегата, принимать непосредственное физическое участие в процессе. Это не всегда удобно и возможно. Кардинально решить проблему позволят отопительные твердотопливные котлы длительного горения, которые сегодня выпускаются многими компаниями, специализирующиеся на котельном оборудовании. Рассмотрим, что собой представляет подобный котел длительного горения, каковые его конструктивные особенности, преимущества и недостатки.

Предпосылки появления котельного оборудования данного вида

Традиционные твердотопливные котлы работают на топливе, которое загружается в камеру сгорания. Это может быть уголь, дрова, торфяные брикеты, пеллеты и другие виды органического топлива. От того насколько часто приходится загружать топливо в камеру сгорания зависит домашний комфорт и уют. В среднем для твердотопливного аппарата, выполненного по классической схеме, для нормального режима работы требуется 2-8 загрузок в сутки. Отлаженная система автоматики берет на себя все основные функции. То как работает само нагревательное устройство, как расходуется топливо, зависит уже от модели и от человека.

Для справки: время, потраченное на нормальную загрузку топливом твердотопливного аппарата в обычном варианте, составляет 3-5 минут. Время горения одной загрузки составляет в среднем 2-4 часа. На подготовку топки к загрузке новой партии дров или угля (уборка золы, зачистка топочной камеры от крупных фрагментов топлива) уходит еще 5-10 минут. Итого: для очередной растопки котла требуется не менее 20 минут. У вас есть ночью это время? Вы можете найти 20 минут своего времени, если вы только пришли в дом после долгого отсутствия?

Работающий котел на твердом топливе этого вида в состоянии длительное время выдавать необходимое для обогрева тепло, значительно увеличивая продолжительность времени между загрузками. Уже одно название этого агрегата говорит о том, что оборудование способно работать бесперебойно длительное время. Принципиальное отличие данного вида отопительных приборов от традиционных моделей твердотопливных котлов заключается в способе горения.

Не всегда есть возможность подбрасывать в очередной раз дрова или уголь в топку. Подобная процедура вызывает дискомфорт, особенно ночью, когда температура за окном стремительно опускается. Загруженное топливо может прогореть во время отсутствия хозяев, что приведет неизбежно к остыванию теплоносителя в контуре.

Попытки оптимизировать способ загрузки дров или угля даже в самый лучший котел за счет автоматической подачи, решают проблему частично. Обустраивать рядом с топливным агрегатом прибор механической подачи угля, значит на ограниченной площади дополнительное место. Шум постоянно работающего ротора или шнека малоприятен. Требовалось найти принципиальное решение проблемы. На фото показан обычный котел, работающий на твердом топливе, оснащенный бункером для автоматической подачи угля.

Одним словом, у людей есть масса причин на то, что бы ставить у себя дома твердотопливные котлы длительного горения. Такая техника сводит к минимуму человеческий фактор, от которого во многом зависит эффективность отопительной системы. Отопительная техника, работающая по данному принципу, появилась чуть более 10-15 лет назад. Тогда только стали появляться первые образцы аппаратов. Многие пытались у себя дома самостоятельно соорудить твердотопливный котел длительного горения своими руками. Главное понять принцип действия отопительного оборудования данного вида.

Котел на твердом топливе длительного горения – принцип действия

С появлением на рынке котельного оборудования нагревательных приборов длительного горения, ситуация с организацией и установкой системы домашнего отопления значительно упростилась. Теперь можно ставить для отопления мощные нагревательные установки, не требующие постоянной загрузки топливом. Котлы длительного горения, сделанные своими руками, не всегда способны полностью удовлетворить потребности обитателей дома.

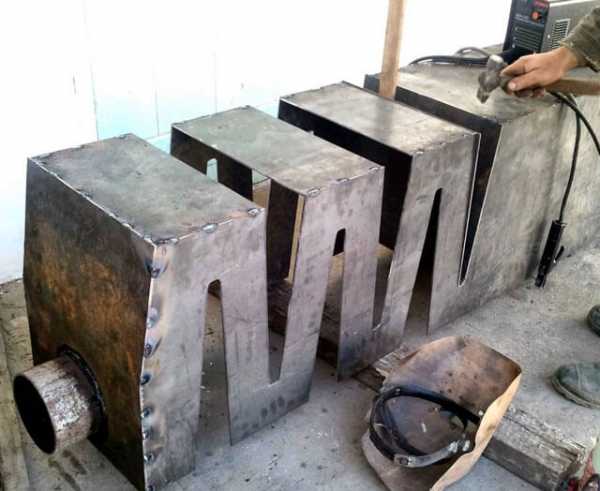

Глядя на чертежи первых моделей, видно насколько сегодня конструкция агрегатов изменилась. Для примера приводится чертеж типичной нагревательной установки пиролизного типа.



Промышленные изделия, в которых производители добавили ряд конструктивных изменений и новшеств, обладают большим технологическим ресурсом, экономичные и более практичные в эксплуатации. Несмотря на существенные технологические и конструктивные изменения, в основе оборудования этого вида остался неизменным принцип действия. Топливо, загруженное в камеру сгорания, особым способом горит не так, как в обычном котле. Сам принцип горения топливной массы в корне отличается. За счет создания определенных условий в топке происходят экзотермические реакции, другие физические процессы, оказывающие влияние на интенсивность горения и длительность выгорания загруженного топлива.

В современных агрегатах используется два способа горения:

  • Первый, за счет пиролиза;
  • Второй, за счет верхнего способа горения топливного материала.

Процесс пиролиза – связанный с генерацией тепловой энергии, выделяемой в процессе горения угля, дров и других топливных материалов. Основная работа котла заключается в горении древесного газа, генерируемого из тлеющего топлива.

Во втором случае речь идет о верхнем способе горения. Топливо выгорает не снизу вверху, как принято считать, а наоборот, сверху вниз. За счет этого процесса достигается полное выгорание топливного материала, заложенного в топку. Количество выделяемого в результате горения тепла на порядок больше, чем у аппаратов нижнего горения.

Какие виды твердотопливных аппаратов длительного горения существуют

На сегодняшний день в обиходе особую популярность приобрели два вида подобной техники:

  • котлы твердотопливные, работающий пиролизным способ;
  • агрегаты, рассчитанные на верхний способ загрузки.

Твердотопливные котлы, работающие на основе пиролиза

Рассмотрим первый, самый распространенный и наиболее эффективный вид — пиролизные котлы. Если говорить об этом типе твердотопливного котла, то он представляет собой узкоспециализированный нагревательный прибор. Агрегат представляет собой типичное нагревательное устройство на дровах длительного горения.

Важно! Для работы данного оборудования необходимо использовать только сухие дрова пеллеты, влажность которых не превышает 20%. В противном случае процесс пиролиза не начнется, котел утратит свои основные преимущества и эффективность.

Отличает данные нагревательные приборы конструктивная особенность. Здесь мы имеем дело с двумя камерами сгорания. В первую топку закладываются дрова, где при ограниченном поступлении воздуха начинается процесс тления топливного материала. Далее, из тлеющей древесины происходит интенсивное выделение пиролизного (древесного) газа, который поступает уже во вторую топку. Здесь, при повышенном содержании кислорода нагретый воздух начинает взаимодействовать с древесным газом. Благодаря принципу действия агрегаты, работающие за счет пиролиза, принято называть газогенераторные нагревательные приборы.

Начинается интенсивное горение газообразной смеси, выделяя при этом огромное количество тепловой энергии. Весь процесс протекает достаточно долго. Результатом работы котла становится практически пустая топка. Все, включая мельчайшие частицы золы, горючие летучие соединения, успевают сгореть в топочной камере. За счет такого способа горения пиролизные котлы на твердом топливе длительного горения обладают одним из самых высоких КПД (85%), среди всего модельного ряда твердотопливной отопительной техники.

Основная особенность данного типа котельного оборудования — возможность использовать для системы отопления не только получаемое тепло, но и нагретый пиролизный газ. Дровяной котел может работать, как с водяным отоплением, так и с воздушным.

На заметку: пиролизные устройства имеют две топки. Горение в верхней камере достигается за счет нагнетания дополнительного объема воздуха, поэтому тяга в данном случае является только принудительной.



Основные преимущества такого способа работы котельного оборудования заключаются в следующем:
  • топливо выгорает полностью;
  • значительные по времени промежутки между закладками топливного материала;
  • техническая возможность регулировки температуры котловой воды;
  • техническая возможность сжигания крупных фрагментов древесины.

Чертежи внутреннего устройства пиролизных котлов позволяют точно представить не только конструкцию самого агрегата, но и вникнуть в принцип работы.

На фото представлен фрагмент работы верхней топки аппарата, где и происходит пиролиз.

К недостаткам данного вида отопительной техники следует отнестись риторически. Основной аргумент противников пиролизных котлов — высокая стоимость оборудования. В сравнении с традиционными приборами, такие модели стоят на треть дороже.

В отличие от обычных твердотопливных приборов, пиролизный котел отопления энергозависим. Принудительный наддув обеспечивается за счет установки дополнительного вентилятора.

Памятка: оборудование пиролизного типа необходимо загружать топливом полностью. В противном случае агрегат будет работать не на полную мощность. Горение будет не одинаковым и не стабильным.

Самый эффективный считается нагревательный агрегат, рассчитанный на обслуживание двух контуров. В данном случае вы получаете автономное отопление и полностью независимую систему горячего водоснабжения. Теплообменник для горячей воды делается из жаропрочной стали или из чугуна, имеющий форму змеевика.

Котлы твердотопливные верхнего сжигания

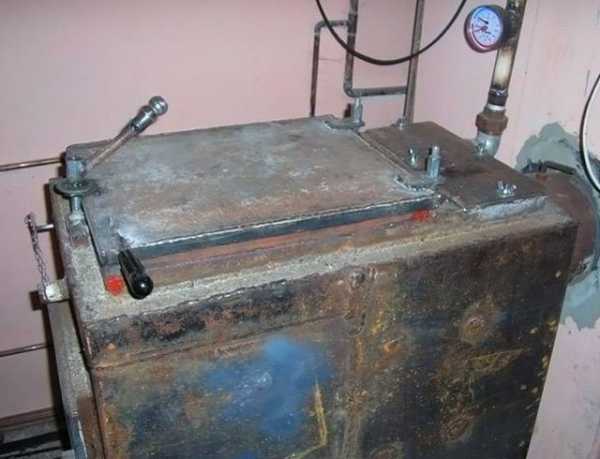

Вторым типом нагревательной техники подобного рода является котел на твердом топливе длительного горения с верхней загрузкой. В отличие от пиролизных котлов – этот вид отопительного оборудования используется уже не одно столетие. Главное отличие от традиционных твердотопливных котлов, принцип загрузки топлива и основная работа агрегата. Основной эффект достигается за счет сгорания топливного материала с верху вниз. Другими словами:

Топливо начинает гореть именно там, где присутствует кислород. Таким образом, сгорает слой за слоем, начиная с самого верхнего. Одной загрузки хватает на 12-24 часа работы котла. Котел в процессе своей работы полностью выжигает порцию топлива, ожидая очередной загрузки. За счет полноты горения достигается максимальная теплоотдача топлива. КПД некоторых моделей составляет порядка 80%.

Внимание! Что бы избежать закипания котловой воды в теплообменнике, первая закладка дров должна быть небольшой. Ориентировочно топка заполняется на ½ от своего объема. После розжига, спустя 15-20 минут добавляет остатки необходимого объема топливного материала.

Существенным недостатком аппаратов отопления длительного горения является их высокая инертность. Котел теряет свою мощность в момент загрузки очередной партии топлива. Сравнивая с котлами нижнего горения, агрегаты с верхней загрузкой обладают меньшей теплоотдачей. Чертеж-схема показывает внутреннее строение устройства и принцип действия.



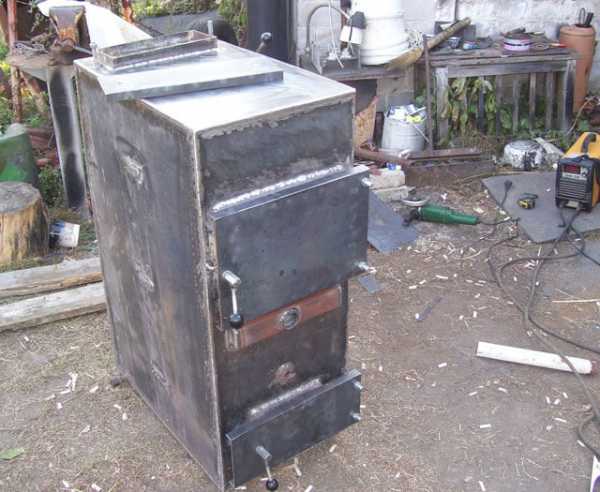

Современная модель твердотопливного котла длительного горения очень обычно оснащается вентилятором, который нагнетает в камеру сгорания воздух. В большинстве случаев, выпускаемые модели работают на дровах, однако сегодня стало модным топить подобные агрегаты торфяными и древесными брикетами.

Заключение

В завершении анализа характеристик вашему вниманию предлагается видео, на котором показаны твердотопливные котлы длительного горения. Ролик наглядно демонстрирует принцип действия отопительной техники данного вида. Если пиролизные агрегаты представляют собой новое техническое решение, совершенно иной вид нагревательной техники, то аппараты с верхней загрузкой являются устройствами длительного горения в прямом смысле.

Модель, которая представляет наибольший интерес, в плане цены, качества и эффективности – это твердотопливный котел верхнего горения, сверхдлительный, удобный и практичный отопительный прибор.

Так к примеру: твердотопливный агрегат с верхней загрузкой может переварить 50 кг. топлива при единичной разгрузке в течение 31 часа. Котел работал в режиме номинальной нагрузки, давая мощность в 8-10 кВт.

Добиться такого показателя удалось за счет существенных конструктивных особенностей. Топка аппарата имеет цилиндрическую форму. Воздушная масса поступает в камеру сгорания сверху, равномерно распределяясь по всему верхнему слою топливной закладки. Следует отметить один технический нюанс: распределитель воздуха опирается на слой топлива. По мере сгорания слоя, распределитель опускается, достигая следующего слоя топлива.

Там где воздух соприкасается с топливным материалом, горение сопровождается частичным окислением углерода. Продукты горения поступают в верхнюю часть топки, после чего улетучиваются через дымоход наружу.

Главной конструктивной особенностью для данного отопительного оборудования является то, что теплообменником является весь корпус нагревательного агрегата. Котловая вода циркулирует сверху вниз.

Оба типа котлов на твердом топливе являются котлами пиролизного типа, в разных модификациях.

Длительность работы определяется размеров топки, куда помещается топливный ресурс. Котлы этих модификаций имеют высокий КПД, эффективны в плане расхода топлива. Сложная автоматика практически отсутствует, сама конструкция приборов стабильна. Свой выбор вы можете делать самостоятельно, учитывая собственные бытовые потребности. Котлы подобного типа идеально подходят для тех, кто предпочитает больше наслаждаться теплом и уютом, чем заниматься физической работой, загружая дрова в топку обычного нагревательного прибора автономного отопления.

znatoktepla.ru

Котлы длительного горения на твердом топливе

Проблема отопления собственного жилья – одна из самых сложных задач, которую приходится решать хозяину дома. Игнорировать этот вопрос не получится – проживать в неотапливаемом здании практически половину года будет невозможно, а резкие температурные перепады быстро состарят всю внутреннюю отделку и сократят срок службы всего строения.

Котлы длительного горения на твердом топливе

Оптимальным решением вопроса видится создание внутридомовой системы водяного отопления, с циркуляцией теплоносителя по трубам и радиаторам, установленным в помещениях в нужном количестве. Значит, основная проблема – выбор теплового генератора, попросту — котла, который будет преобразовывать внешний источник энергии в нагрев. А в этом вопросе, исходя из особенностей климата на подавляющей части территории России, степени доступности, в том числе – ценовой, тех или иных энергоресурсов, все большую популярность завоевывают котлы длительного горения на твердом топливе.

Содержание статьи

Чем хороши котлы длительного горения

На сегодняшний день самым удобным вариантом традиционно считается установка газового котла. Однако, далеко не во всех населенных пунктах, а тем более – загородных дачных поселках проложены газоснабжающие сети. Кроме того, подвод индивидуальной линии от магистрали, при ее наличии – это очень серьезные затраты.

Газовые котлы удобны и экономичны, но далеко не всегда есть возможность их установить

Если прибавить к этому неизбежные процедуры согласования, составление проекта с соблюдением всех требований контролирующих инстанций, то подобный способ отопления может отпугнуть хозяев дома, особенно в условиях, когда ему есть достойная альтернатива.

Казалось бы, очень приемлемый вариант – использование электроэнергии. Электрических котлов выпускается немало, они отличаются высоким КПД, лёгкостью регулировки, насыщенностью системами контроля и автоматического управления системой отопления. Но все эти весьма значимые преимущества легко разбиваются об основной «подводный камень» — стоимость киловатта электроэнергии. Среднестатистическая семья попросту разорится только на одном отоплении своего дома.

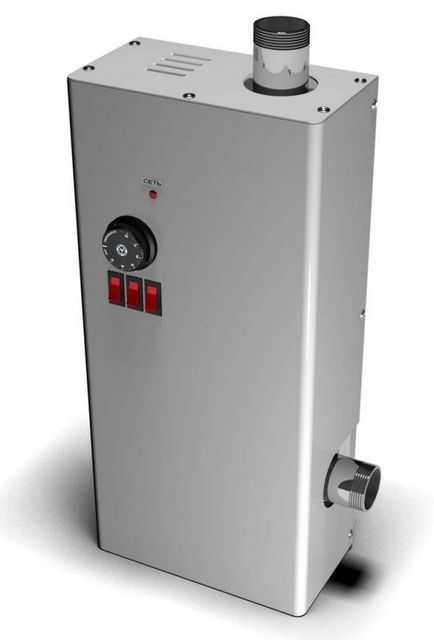

Электрические котлы компактны и удобны в регулировке, но не отличаются экономичностью

Кроме того, не секрет, что в удаленных от крупных центров поселках перепады в электросети, увы, не являются редкостью. Ставить себя в полную зависимость от стабильности работы электросетей, наверное, не лучший вариант.

На фоне развития современных энергетических технологий постепенно «ушел в тень» традиционный для российских просторов способ обогрева своего жилья с помощью обычных дров. А ведь это – возобновляемый источник энергии, и с недостатком подобного топлива на огромных территориях страны попросту нет.  В ход идут и самостоятельно заготавливаемые дрова, и приобретенные, и отходы предприятий деревообработки, и старый сухостой, который все равно нуждается в регулярной очистке. Одним словом, древесина была и остается самым, наверное, доступным видом топлива в лесистых районах страны.

Дрова в качестве основного топлива рано списывать со счетов

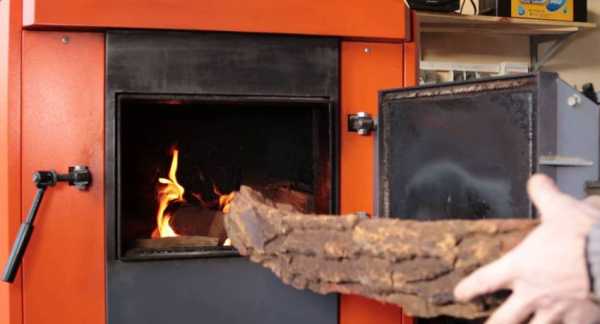

Конечно, от отопления дровами никогда не отказывались полностью, и печки в домах старой постройки хозяева заботливо ремонтировали и использовали по назначению. Но вот в новых зданиях установка каменной печи или камина производится, скорее, как дань моде, а не в целях полного перехода на твердое топливо.

Однако, печь  печью — она достаточно долго держит тепло за счет толстых кирпичных стенок и продуманной системы каналов для выхода продуктов сгорания дров. Ее можно протопить и раз в сутки, чтобы обеспечить в помещении приемлемый для проживания микроклимат. Но как быть с водяными контурами отопления? Если просто постоянно поддерживать огонь в топке котла, как в обычной дровяной печи, то это будет разорительно с точки зрения расхода топлива, да и крайне утомительно – каждые 2 —3 часа, а то и чаще, подкладывать новую порцию дров. Однако, выход был найден – это воплотилось в создании современных котлов длительного горения.

Особая конструкция отопительного прибора, основанная на применяемых во время его работы физико-химических свойствах твердого топлива, позволяет производить загрузку дров не чаще, чем один раз в 12 – 15 часов, а в некоторых моделях этот срок еще больше, и иногда составляет даже несколько суток.

Достоинства подобных котлов еще и в том, что многие из них могут использовать в качестве топлива, помимо дров, и другие его виды. Это могут быть, например, спрессованные брикеты из древесных отходов — пеллеты, которые можно приобрести в магазине, а в ряде случаев – даже изготовить самостоятельно.

Пеллеты — гранулированное топливо для котлов длительного горения

Применяют для твердотопливных котлов каменный уголь или торф. В последнее время стали пользоваться популярностью так называемые «евродрова».

Продукт переработки отходов древесины — брикеты или «евродрова»

Это также продукт переработки отходов деревообрабатывающей промышленности, обладающий высокой энергоемкостью и очень удобный в использовании.



Принципы работы котлов длительного горения

Принцип работы обычной печи на твердом топливе известен, наверное, каждому. В топочную камеру закладываются дрова (уголь, брикеты), а из расположенной ниже поддувальной камеры идет поток воздуха, содержащий кислород, необходимый для процесса горения. Интенсивность горения ограничивается только лишь объемом поступающего воздуха и площадью внешней поверхности топливной закладки.

При обычном сжигании дров не используется в полном объеме заложенный в них энергетический потенциал

По сути, это обычный костер, только заключенный в каменные или металлические стены, и требующий постоянного пополнения запаса топлива. При этом продукты сгорания практически напрямую отводятся в дымоходную систему, лабиринты и повороты которой только лишь улучшают теплоотдачу на элементы конструкции и, в определенной стене приводят к повышению КПД, но никак не могут повысить общую энергетическую отдачу от конкретного вида топлива. Процесс термического разложения древесины проходит очень интенсивно, скоротечно, оставляя достаточно много отходов и выбрасывая в атмосферу неиспользованные возможности.

А эти возможности заключаются в особых свойствах древесины, которые обусловлены ее биохимическим составом. В процессе нагрева этот материал не просто окисляется до состояния угля с выделением обычного углекислого (СО2) и угарного газа (СО). Высокотемпературное воздействие всегда приводит к синтезу летучих углеводородных соединений со сложной химической формулой, а они  сами по себе являются отличным газообразным топливом, которое в обычных печах попросту выбрасывается в атмосферу.

Горение дров с ограниченным поступлением кислорода приводит к образованию пиролизных газов, являющихся отличным топливом

Процесс термического разложения древесины называют пиролизом, соответственно, выделяемые при этом горячие газообразные составляющие – пиролизным газом. Характерно, что температура его сгорания, а значит – и теплоотдача, несопоставимо выше, чем получаемые при обычном горении дерева. При этом процессы окисления древесины настолько глубокие, что после них практически не остаётся отходов в виде золы, а в атмосферу после сгорания газообразной составляющей выбрасываются в основном водяной пар и углекислый газ.

Значит, с точки зрения технологии наиболее рационального использования древесного топлива целесообразно минимизировать процесс открытого горения, добиться максимального выделения пиролизного газа, который и будет при сжигании, по сути, являться основным источником тепловой энергии. Именно эти принципы заложены в конструкцию котлов длительного горения.

Разновидности твердотопливных котлов длительного горения

Итак, как, наверное, стало уже понятно из принципа действия котла длительного горения, основная технологическая задача, которая должна быть решена для его корректной работы  — это дозирование поступление воздуха в камеру предварительного термического разложения дров и регулировка потоков полученных пиролизных газов и вторичного разогретого воздуха для их сжигания в основной камере сгорания, где, собственно, и организован основной теплообмен с контуром отопления.

При общности задачи, в различных моделях она технически решается по-своему.

1. Одним из вариантов являются конструкции, в которых нагнетание воздуха осуществляется с помощью встроенного вентилятора, а регулировка потоков производится блоком автоматики.

Большинство из подобных котлов скомпонованы таким образом, что камера загрузки и предварительного горения топлива у них расположена сверху.

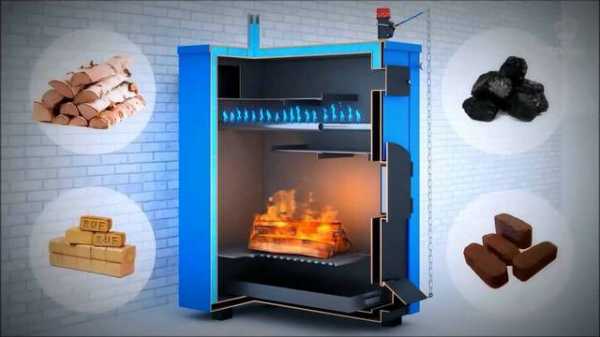

Примерная схема устройства пиролизного котла

После розжига заложенных дров подача воздуха к ним сводится к минимуму, а вентилятор обеспечивает воздушный поток через нижнюю камеру основного дожига, которая выполнена из жаростойких материалов (шамота или керамобетона), не допускающих быстрого прогорания металлических деталей и становящихся, кроме того, хорошими аккумуляторами тепла. Создавшаяся тяга постоянно «подсасывает» образующийся пиролизный газ в нижнюю камеру. На входе в нее установлены керамические сопла, способные выдерживать экстремальные температуры – более 1000 градусов Цельсия.

Расположение камер в классической компоновке пиролизного котла

Сгорающие пиролизные газы обеспечивают основной теплообмен с трубами или «рубашкой» водяного контура. Циркуляционный насос, который обычно также завязан с блоком автоматики котла, обеспечивает движение теплоносителя по трубам и радиаторам системы отопления.

Если посмотреть на представленный видеоролик, то даже визуально можно сравнить очень интенсивность горения дров в камере загрузки (практически на уровне вялотекущего тления) и несопоставимую с ними мощь сгорания пиролизного газа в основной камере сгорания.

Видео: устройство и работа пиролизного котла длительного горения «Мотор Сич«

Подобная компоновка камер вовсе не является «догмой» для этого вида котлов длительного горения. Так, например, в котлах модельного ряда «Gefest-profi» камера дожига вынесена назад.

У некоторых моделей котлов камера дожига может располагаться и иначе, например, сзади

Она имеет сложную лабиринтную конструкцию, что способствует наиболее эффективному теплообмену с контуром отопления. За счёт этого достигается очень высокий КПД – до 90 ÷ 93 %, практически все тепло расходуется на нагрев теплоносителя. Об этом говорит и тот факт, что температура газов на выходе в дымоходную трубу – всего около 70 – 110 градусов.

Упомянутые котлы с электронным регулированием всем хороши, однако, имеет очень существенный недостаток. Они полностью энергозависимы – при выключении подачи электроэнергии вентиляторы и блок автоматики не действуют, а значит, и вся отопительная система становится неработоспособной, даже если в доме в возможность естественной циркуляции теплоносителя по контуру. Выход, конечно, есть — это установка системы бесперебойного питания, но она хороша для экстренных случаев. Если перебои в электроснабжении – частое явление, то придется избрать какой-либо другой вариант.

Весьма привередливы подобные котлы и к перепадам сетевого напряжения – автоматика может работать некорректно, и часто для них требуется установка отдельного стабилизатора.

2. Подобных недостатков лишены энергонезависимые котлы длительного горения, в которых организована регулируемая циркуляция воздуха за счет естественной тяги. Примером подобных нагревательных приборов могут служить популярные у потребителей модели «Траян» одноименной российского торгово-производственного объединения и «Буржуй-К» Костромского завода «Теплогарант».

Основное достоинство подобных котлов — полная энергонезависимость

У них обширная загрузочная камера находится снизу, а под ней размещен зольник-поддувало – все, как в классической печи. Заслонка на расположенной внизу дверце для доступа воздуха механически (через цепочку) связана с биметаллическим терморегулятором.

После загрузки дров и их розжига заслонка открыта по максимуму – это необходимо, чтобы началось уверенное горение топлива и запустились процессы пиролиза, для которых нужна температура не ниже 200 градусов.

Затем заслонка закрывается таким образом, чтобы минимизировать поступление кислорода в зону горения дров, и камера переходит на режим тления. Воздух же, пройдя по специальным каналам для необходимого нагрева до нужной температуры, поступает в верхнюю камеру. Подача его осуществляется через специальные трубки, в которых имеются откалиброванные отверстия. Выходя через эти своеобразные горелки, кислород воздуха вступает в окислительную реакцию с поднимающимся из топочной камеры пиролизным газом. Происходит эффективный его дожиг с выделением большого количества тепла, которое расходуется на нагрев теплоносителя, циркулирующего по трубам и водной «рубашке» котла.

Видео: схема устройства и работы котла длительного горения типа «Траян»

Котёл полностью энергонезависим, поэтому он может вполне использоваться при отсутствии электроэнергии в системе отопления открытого или закрытого типа с естественной циркуляцией теплоносителя.

Справедливости ради надо отметить, что подобная схема все же вызывает немало критики со стороны специалистов. Спорить здесь сложно – действительно, по своему КПД и экономичности расхода дров она серьезно уступает котлам с электронным регулированием и принудительным созданием потоков воздуха и пиролизных газов. Однако, независимость от электроэнергии и простота в эксплуатации делают такие котлы весьма популярными у российских потребителей.

3. Еще один технологический подход обеспечения длительность горения твердого топлива с последующим дожигом пиролизного газа – создание таких условий, чтобы процесс сжигания дров шел сверху вниз, только в относительно тонком слое загрузки. Этот принцип, например, применен в популярных и доказавших свою эффективность котлах модельного ряда «Stropuva» одноименной литовской компании.

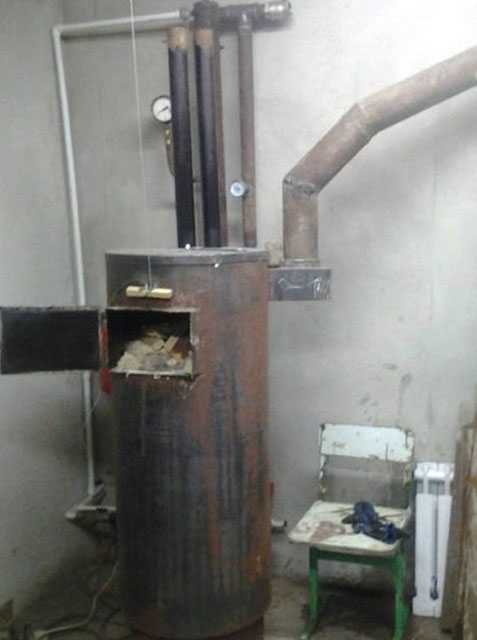

Вертикальные котлы «Stropuva» могут длительное время работать практически на любом твердом топливе

Эти котлы имеют характерную форму вертикально расположенного цилиндра. Они могут использовать практически любой вид твердого топлива – дрова, опилки, щепу, уголь, брикеты и т.п. Внушительная камера загрузки позволяет им работать на одной закладке весьма длительное время. Так, на одной загрузке дров котел, в зависимости от конкретной модели, способен функционировать от 1 до 3 суток, а на угле этот срок еще более впечатляющий – от 3 до 7 суток.

Секрет кроется в конструкции котла:

Примерная схема устройства и работы котла «Stropuva»

  • Через окно (6) осуществляется загрузка имеющегося топлива в камеру сгорания (8). Затем производится поверхностный розжиг с помощью обычным легковоспламеняющихся печных жидкостей. Как только горение началось, на топливную закладку опускается распределитель воздуха (7) – он будет дозировано подавать кислород только в верхний горящий слой. В его конструкции предусмотрены специальные каналы, способствующие равномерному распределению воздушного потока по площади горения.
  • Для того, чтобы процесс поверхностного горения с сопровождающим его пиролизом шел максимально эффективно, воздух нуждается в предварительной подготовке – нагреве до определенной температуры. Для этого предусмотрена специальная камера (2). Она связана с распределителем телескопическим воздуховодом. Таким образом, распределитель постепенно опускается по мере сгорания топлива под силой собственной тяжести и постоянно находится в верхнем горящем слое.

Вместительная камера загрузки с распределителем воздуха и телескопическим воздуховодом

  • Выделившиеся пиролизные газы дожигаются в верхней части камеры (5). Для этого предусмотрена подача дополнительного воздуха через заслонку (4). Она имеет несколько положений, рассчитанных на разные виды топлива – уголь или дрова.
  • После дожига газов остаточные продукты сгорания выводятся в дымоход через патрубок (3).
  • Общая регулировка интенсивности горения, а значит, и выделяемой тепловой мощности котла производится воздушной заслонкой (1), связанной с биметаллическим регулятором, на котором устанавливается заданное значение.
  • Котел заключен в водяную «рубашку» для теплообмена с контуром отопления – для этого имеются патрубки подачи разогретого теплоносителя (10) и «обратки» (11).
  • Ревизионное окошко (9) служит для регулярной очистки топки от зольных отложений.
Видео: устройство и работа котла длительного горения «Stropuva»

Некоторые мощные модели котлов «Stropuva» могут оснащаться вентилятором для принудительной подачи воздуха. Однако, все они вполне способны функционировать и на естественной тяге, что делает эти обогревательные приборы полностью независимыми от наличия электроэнергии.

Конструкция котла настолько эффективна, что стала основой для многочисленных самостоятельных разработок, производимых народными умельцами. Так, именно «Stropuva» наверняка стала прототипом популярно в настоящее время печки «бубафоня». Об ее устройстве, правильном расчете и технологии самостоятельного изготовления подробно рассказано в соответствующей публикации нашего портала.

4. Длительность автономной работы котла может быть обеспечена и автоматизацией подачи твердого топлива в камеру сгорания. Эта схема реализована в котлах, использующих в качестве топлива гранулированные древесные отходы – пеллеты.

Пеллетный котел с автоматической подачей топлива всегда отличает вместительный загрузочный бункер

По сути, это тот же котел длительного горения, имеющий несколько камер сгорания, но дополнительно оборудованный специальным бункером для загрузки гранулированного топлива. Непрерывная подача пеллет в топку осуществляется посредством вращающегося гибкого или жесткого шнека.

Примерная схема подачи гранулированного топлива в котел

Специальные фото- и термодатчики отслеживают интенсивность горения и наличие топлива, вырабатывая соответствующие управляющие сигналы для своевременной подачи пеллет в область горения в необходимом количестве.

 Подобная схема считается очень эффективной и имеющей широкие перспективы. К ее основному недостатку можно отнести полную зависимость от электроснабжения. Впрочем, такие котлы вполне могут быть переведены и на обычную ручную загрузку дров или угля. Система достаточно сложна в монтаже и регулировке. И еще один минус, который пока что ограничивает широкое распространение подобных котлов – ненасыщенный на текущий момент рынок гранулированного топлива, могут возникнуть определенные проблемы с его приобретением. Перед установкой подобного котла, чтобы не тратить немалые деньги попусту, следует гарантировано заручиться надежной поставкой пеллет от их производителя.

Видео: достоинства пеллетного котла с автоматической подачей топлива

Подведем итоги

Итак, котлы на твердом топливе рано списывать в разряд устаревшей, неактуальной отопительной техники. Благодаря современным инновационным технологиям они получили «второе дыхание» и свободно конкурируют с другими типами котлов – газовыми и электрическими.

  • Котлы длительного горения имеют солидный КПД, доходящий у некоторых моделей до 90 – 95 %. Тепловые потери, благодаря продуманным процессам дожига пиролизных газов и конструкции теплообменников, сведены к минимуму. По эффективности и экономичности они ничуть не уступают газовым.
  • Выброс от подобных котлов в атмосферу не представляет угрозы для окружающей среды, все составляющие – водяные пары и углекислый газ, легко усваиваются растениями.
  • Доступность топлива и автономность, независимость от наличия газовых магистралей – одно из основных преимуществ подобной техники. Нет необходимости в утомительных разрешительных процедурах при установке котла. В регионах, где нет недостатка дров – это оптимальный вариант для организации отопления дома.
  • Котлы могут иметь встроенный второй контур для горячего водоснабжения дома. Даже если его нет, несложно подключить к ним бойлер косвенного нагрева.
  • Котлы длительного горения – достаточно неприхотливы и просты в обслуживании. При правильной эксплуатации они рассчитаны на несколько десятилетий работы.

Основными недостатками подобных котлов можно считать следующее:

  • Каким бы продолжительным ни был срок работы от одной загрузки, все равно придется периодически вмешиваться в этот процесс для пополнения запасов топлива к камере сгорания.
  • В отличие от газовых или электрических, обязательными профилактическим мероприятием является регулярная очистка котла от скопившейся золы во избежание ее коксования на стенках камер.
  • Под котел на твёрдом топливе обязательно требуется отдельное помещение с хорошей вентиляцией и дымоходом. Эти приборы всегда – достаточно массивные, поэтому под них необходимо подготовить усиленную площадку.
  • Необходимо дополнительное место для создания запасов твердого топлива с обязательным соблюдением правил его хранения. Подобные котлы достаточно чутко реагируют на уровень влажности дров. Считается предельной величиной влажность до 20% — при ее превышении возможна резкая потеря КПД прибора.

stroyday.ru

Твердотопливные котлы длительного горения, устройство, дровяной котел

Такие устройства, как твердотопливные котлы длительного горения, являются очень дешевым и выгодным вариантом отопления своего жилья, несмотря на то, что их функционирование довольно громоздкое. На  сегодняшний день такие котлы производители стараются изготовить практичными и доступными для всех. Но также еще можно встретить и старые модели. Современный твердотопливный котел длительного горения – это эффективное и простое устройство, которое будет безопасно отапливать ваше жилье.

Твердотопливный котел длительного горения

Исторические аспекты

Котлы на твердом топливе имели один важный недостаток в свое время – по мере того, как сгорало топливо, приходилось постоянно прибавлять его. Однако в недалеком 2000 году организация под названием Stropuva решила, что эта проблема может быть устранена. Эдмунтас Штропайтис, изобретатель, придумал такое устройство, как котел отопления длительного горения.

Принцип работы заключался в том, что в устройство воздух подается через специальную телескопическую трубку. Так, большой запас топлива твердого типа будет сгорать по мере необходимости – постепенным образом.

В качестве топлива использовались традиционные материалы – то есть, дрова, кокс, уголь. Это в довольно высокой степени упростило процесс отапливания помещений. А если из таких котлов сделан каскад, то он будет способен отопить очень большой помещение.

Твердотопливные котлы

Котлы отопления на твердом топливе могут быть разными. И основное разделение на виды – это устройство твердотопливного котла отопления, которое определяет метод сгорания. Так, в классических моделях и в большинстве котлов используется обычное сгорание. Однако заметим, что с развитием технологий этот процесс совершенствуется постоянно. Вследствие этого появляются самые разные новые изобретения.

Устройство твердотопливного котла

К таким изобретениям следует отнести и пиролизные котлы, в процессе пиролиза сгорают не только дровишки, но и древесный газ. Стоит отметить, что коэффициент полезного действия такого вида котлов существенно выше, да и при работе не появляется сажа, а зола – в минимальном количестве. Конечно, такие котлы будут стоить дороже, однако вся цена окупится за счет того, что высокий КПД.

Хорошим видом топлива является древесина. Помимо дров, можно применять отходы деревообрабатывающей промышленности.

Они размельчаются до очень мелкого состояния, прессуются в специальные гранулы, которые называют пеллетами. Такие гранулы засыпают в бункер и подают в камеру сгорания при необходимости.

Рекомендуем к прочтению:

Такое топливо – прерогатива пеллетных котлов. Заметим, что топливо может также использоваться отдельно или в сочетаниях. В таком случае нужно будет приобрести универсальный или комбинированный котел, который может работать на любом твердом топливе. Помимо названных видов, твердотопливные котлы могут быть зависимы от электрической энергии или независимы.

Пеллетный котел

Отдельную категорию составляют промышленные твердотопливные котлы отопления длительного горения. Если рассматривать классический вариант, то это довольно громоздкое оборудование, а для того чтобы его установить, потребуется отдельное помещение. К месту расположения котла предъявляются жесткие требования, чтобы использование и работа котла в дальнейшем были безопасными.

Многие организации в течение десятилетий успешно используют промышленные котлы на твердом топливе – ведь эти приборы являются недорогими и простыми в эксплуатации.

Также твердотопливные котлы различаются и по следующим типам:

  • С ручной загрузкой;
  • С механической подачей топлива;
  • С подвижными колосниками;
  • С предтопками.

Если рассматривать вопрос топлива, то для промышленного оборудования обычно применяется уголь. Хотя это обусловлено тем, что большинство промышленных моделей рассчитаны именно на уголь в качестве энергоносителя. Современные модели имеют высокий уровень автоматизации и отличные экологические свойства.

Выбираем твердотопливный котел

Если вы собираетесь установить дровяной котел отопления длительного горения – это станет отличной альтернативой традиционному газовому отоплению. Ведь такая система является удобной в работе, эффективной в плане теплоотдачи. Стоит заметить, что если нет электрической энергии, такой котел все равно не оставит помещения в холоде.

Если твердотопливный котел будет на дровах, то лучше выбрать нижнее сгорание. Такой вариант является более оптимальным, так как коэффициент полезного действия его будет выше, нежели у котлов с верхним сгоранием для угля.

В котле с нижним сгоранием есть две или три камеры сгорания, поэтому можно дожигать частички топлива. Так, в результате выбрасывание вредных веществ в окружающую среду будет меньше, расход топлива снизится.

Котел длительного горения имеет несколько камер горения

Стоит отметить, что если перед вами – котел с верхним сгоранием, то недожженные частицы будут попадать в дымоход вместе с дымом. Помимо этого, достоинством котлов с нижним сжиганием является еще и то, что можно управлять процессом сгорания – регулированием продуктивности дозирования количества воздуха, который будет попадать в топку. Для этой цели будет использоваться вентилятор с системой управления, или же специальный регулятор.

Твердотопливные котлы отопления длительного горения могут быть изготовлены как чугунными, так и стальными.

Чугунные котлы являются более устойчивыми к коррозии. Стоит заметить, что такое свойство очень важно, ведь на стенках камеры горения будет появляться конденсат, а потом он исчезнет – когда температура носителя тепла будет выше точки росы.

Чугунный котел длительного горения

Металлический котел длительного горения

Конденсат при сгорании такого топлива, как уголь, — это достаточно агрессивная среда. Именно поэтому стальной котел будет подвержен губительному воздействию коррозионных процессов раньше.  Помимо этого, теплообменник из стали быстрее прогорает, ведь чугун имеет высокий уровень стойкости к огню. Но в то же время, чугун сам по себе хрупкий. Он может повредиться при случайном, но сильном ударе.

Чугунные дровяные котлы отопления длительного горения состоят из секций. Это дает возможность транспортировать котел в разобранном виде, а уже на месте – собрать. К тому же, если целостность какой-то секции нарушается, то ее можно заменить. Стальной же котел поставляется уже в готовом виде, так как он сварен из листов.

Отметим, что прямо перед покупкой котла стоит определиться в его назначении – это будет основное отопление или же дополнительное. И если вы будете использовать его как дополнение – то можно не покупать дорогую модель. А для постоянного пользования модель должна быть, в первую очередь, — качественной.

otoplenie-doma.org

Твердотопливный котел длительного горения своими руками, чертежи

Сегодня остро встает вопрос об отоплении, в особенности, если вы являетесь хозяином частного дома. Тарифы на коммунальные услуги с каждым годом повышают, и бедному населению приходится искать альтернативный источник тепла. Газовое отопление, как и электрическое, может встать в копеечку.

Поэтому многие задумываются о том, как бы изготовить твердотопливный котел для отопления дома своими руками, чертежи и схемы изготовления сегодня найти не проблема. Кроме того, что самому изготовить котел выйдет дешевле, чем приобрести в магазине, но и возможность отделиться от государственного потребления тепла, перейдя на индивидуальное отопление.

У традиционных твердотопливных котлов, работающих на твердом топливе, есть нюанс, который омрачает его использование – это постоянная и необходимая для поддержания тепла подкладка топлива разного плана:

  • дрова.
  • уголь.
  • брикеты.
  • паллеты.

По причине того, что одной закладки топлива хватает от 6 до 8 часов интенсивной работы котла, в зависимости от его размера, не многие решаются устанавливать такой котел. Поскольку считают такой котел не рентабельным в использовании в частном доме. Иначе дело обстоит с котлом длительного горения, для которого в качестве твердого топлива подходят все, что возможно сжечь, включая различные отходы и даже старую одежду с обувью.

Рис. 1 Варианты топлива твердотопливного котла
для отопления дома своими руками

Как работает твердотопливный котел

Твердотопливный котел продолжительного горения работает по методу сгорания твердого топлива, как дров, так и других видов закладываемых продуктов, во время этого идет процесс тления, который отдает длительную по показателям теплоотдачу в периоде некоторого времени. Во время горение продукта в зависимости от количества вложенного топлива, постепенно уменьшается. Чтобы вложенные дрова долго тлели, а не активно сжигались, необходимо все предусмотреть во время изготовления котла с учетом его свойств и устройства.

Устройство котла, выполненного своими руками по конструкции, имеет топку с отличной вместимостью, при этом есть место, которое ограничит процесс сгорания топлива. Кроме того, котел должен иметь вентилятор, при помощи которого регулируется поступление воздушных масс.

Загрузив однократно большой объем твердого топлива, его может хватить на длительный период времени, двенадцать - шестнадцать часов непрерывной работы, до последующей закладки топлива, во время процесса, возможно, регулировать поступление воздушной среды в топку. Вследствие этого и получается длительное тление при высоких температурах.

Котел твердотопливный длительного горения своими руками позволяет отводить дым и выпускаемые продукты сгорания сквозь трубу. Они идут, минуя тепловой аппарат, тем самым позволяя нагревать воду, поступает по системе в отопительные радиаторы, которые отдают тепло в дом, нагревая помещения. Загрузку дров можно производить от одного до двух раз в течение суток. Во время действия котла, отопительные приборы будут отдавать тепло непрерывно.

Котел длительного горения своими руками, его устройство.

Выполняя котел самостоятельно, удобно будет работать с трубой, которая имеет диаметр, начиная с трехсот миллиметров, при сочетании с толстым металлом как минимум три-четыре миллиметра, иначе во время процесса горения топлива с высокими показателями температуры, может произойти прогорание конструкции котла. Изготавливая котел, потребуется оптимальный размер трубы, он должен составлять в пределах 800-1000 мм, от выбранного размера зависит будущая вместимость однократной загрузки топлива.

Котел можно разделить на три составных части:

  • место под загрузку твердого топлива, высота которого изменяется в процессе тления заложенной продукции.
  • место, рассчитанное для сгорания и генерации топлива, которое контролирует длительность сжигания топлива.
  • место, где происходит отход продуктов топлива, а именно для золы и вывод дыма с сопутствующими газовыми отходами.

В устройстве длительного сгорания, выполненного своими руками, присутствует место, которое рассчитывает и удлиняет время работы без дополнительной закладки, носит название распределитель воздушных масс. Контроль распределения воздушных масс достигается при помощи металлической детали круглого формата, толщиной четыре - шесть миллиметров.

Рис. 2 Схема устройства котла длительного горения

В центре имеется пройма, в которую поступает кислород до места горение. Попадание воздуха происходит через телескопическую трубу, при этом размер окружности распределяющегося элемента должен позволяет двигаться массам без каких-либо препятствий. Место, где происходит горение топлива, куда и поступает воздух, должен регулироваться устройством, которое имеет ширину идентичную ее лопастям. Стандартно высота распределительного элемента имеет значение не более пяти сантиметров, иначе потребуется большой расход топлива, и придется чаще подкладывать дрова.

Котел твердотопливный длительного горения своими руками должен иметь трубу, в которую проходит кислород, по виду можно использовать телескопическую или цельной формы. Имея отверстие 60мм по диаметру, распределительное отверстие должно быть не больше двадцати миллиметров, иначе камера, где происходят процессы горения, может переполниться воздухом.

Кислород, минуя трубу, поступает несколькими способами:

  • из атмосферы.
  • камеры подогрева.

Во втором случаи будет более полезна для горения, воздух входит через верхнюю часть устройства котла. Контроль поступления воздушных масс регулируется при помощи заслонки, которая расположена в верхней части котла.

Рис. 3 Схема крепления дымоотводной трубы к котлу

Дым совместно с отходами газа выходит через трубу, которая приварена с боковой стороны устройства расположенной сверху. Труба имеет горизонтальное положение в 40-50 см, что обеспечивает меньшее количество тяги.

В нижней части котла своими руками выполняют дверцу, открыв которую можно будет удалить излишки залы, пепла - отходов сгорания топлива. Имея возможность длительного тления, прогорание происходит плотнее, следовательно, и зольник придется чистить реже, в отличие от обычных устройств или печей.

Делая отопление дома за счет отдачи тепла водяной системы можно использовать два варианта:

  • изготовить выносной бак, в котором при помощи дымовой трубы нагревается теплоноситель для системы отопления.
  • через отделение сгорания топлива проходит труба водяной теплообменной системы, и при этом и происходит нагревание воды, которая поступает в отопительные радиаторы.

На первый взгляд, выполнить систему проще используя первый вариант. Он подойдет если площадь дома небольшая. Второй вариант более удачный, в плане отопления, но выполнить устройство будет непросто.

Технические моменты конструирования котла своими руками

Для выполнения устройства длительного горения своими руками потребуются металлические изделия:

  • труба округлой формы, диаметром 300 мм и больше, толщиной от 3 мм;
  • лист толщиной 4 мм;
  • труба 60 мм, необходима для подачи воздушных масс, а 100 мм необходима для выполнения отвода дымовых и газовых отходов;
  • сварочная техника и болгарка пригодится для сцепления деталей и разрезания труб и листов металла.

Место, в котором будет установлен котел, тоже необходимо предварительно подготовить. Сделать фундамент из бетона с ровной и по уровню поверхностью.

Рис. 4 Схема изготовления распределителя воздуха

Используя чертеж твердотопливного котла длительного горения выполнить следующие действия:

  • Обрезать трубу до требуемого размера высотой 800-1000 мм. Такой диапазон оптимальный для выполнения устройства, если делать больше, то будет неудобно закладывать твердое топливо в топку. Затем выравнивают кромку трубы и приваривают дно, которое предварительно вырезают из металлического листа. Если есть необходимость, то можно изготовить ножки, используя швеллер.
  • Чтобы изготовить своими руками распределитель воздушных масс потребуется: лист металла, на нем вычеркивают, а затем вырезают деталь круглой формы диаметром, который будет меньше внутреннего диаметра трубы на 20 мм. По центру круга делаем вырез 20 мм. Затем прикрепляют сваркой крыльчатку с лопастями книзу распределителя. Крыльчатку делают тоже из листа металла, расстояние между лопастями не должно превышать 50мм. Сверху регулятора закрепляют трубу диаметром 60мм, необходимо выдержать отцентровку деталей, чтобы внутреннее отверстие проходило четко по пересечениям осей трубы. По высоте можно ориентироваться, так чтобы она была не меньше размера самого котла. Сверху закрепляют заслонку, которая контролирует подачу воздуха.

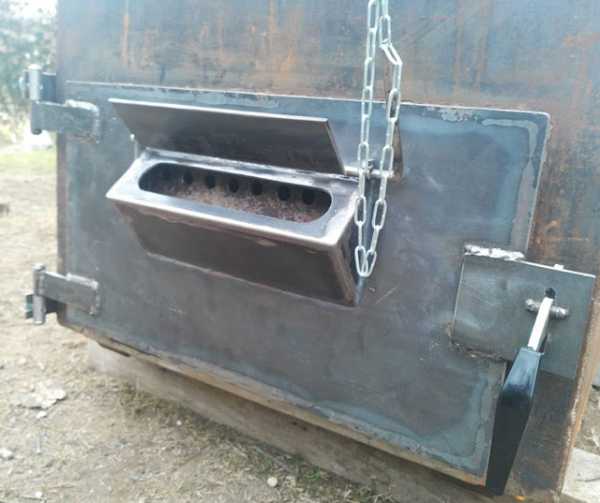

  • Снизу конструкции делают дверку для возможности убирания переработанных продуктов горения. При помощи инструмента болгарки необходимо вырезать деталь прямоугольной конфигурации, к ней привариваются петли с ручкой.
  • Сверху прикрепляют при помощи сварки дымовую трубу, которая имеет диаметр 100 мм. Она должна иметь горизонтальный приход к котлу около 40 см, затем труба проходит теплообменную часть, она имеет конфигурацию бака.
Рис. 5 Схема приваривания крышки с отверстием
к котлу длительного горения

Конструируя котлы на твердом топливе длительного горения необходимо использовать чертежи для выполнения крышки с внутренним отверстием на распределительную трубу. Она должна без зазора приходить к секции сгорания, в худшем случае в месте стыка пойдет дым. Работа котла продолжительного горения, закладка твердого топлива.

Отличительной чертой от простых и стандартных котлов, является то, что для продолжительного горения воздушные массы должны поступать в ограниченном виде, а для работы печи необходим доступ ко всему топливу. От закладки топлива и его объема зависит период продолжительности работы котла. По этой причине топку стараются заполнить максимально плотно и без зазоров и щелей.

В качестве топлива можно использовать все, что способствует долгому горению:

  • дрова;
  • торф;
  • уголь;
  • бытовые отходы;
  • опил;
  • старую одежду и обувь.

Инструкция по использованию котла, изготовленного своими руками:

  • Открыть дверцу устройства.
  • Поднять регулятор поступления кислорода.
  • Заполнить пространство топки топливом по максимуму до уровня дымовой трубы.
  • Облить продукцию горючей смесью.
  • Опустить регулятор и закрыть дверцу.
  • Воздушную заслонку открыть по максимуму.
  • Поджечь при помощи горящей бумаги, подождать, когда разгорится твердое топливо и закрыть заслонку.

Как только из трубы пойдет дым, можно считать, что котел хорошо разгорелся. За степенью прогорания дров можно проследить: будет опускаться регулятор.

Статьи по теме:

Котел ТеплодарКотел БаринТвердотопливный котел длительного горения

kotlomaniya.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
