Енергия тт - Руководство по эксплуатации

                                              1. ОБЩИЕ УКАЗАНИЯ

Вы приобрели котел «ЭНЕРГИЯ ТТ», являющийся рекордсменом по продолжительности горения одной загрузки без ручного обслуживания. Это надежная отопительная установка для обеспечения теплом жилых и нежилых помещений и строений, работающая практически на любом виде угольного топлива.

Чтобы по достоинству оценить уникальные параметры котла, Вам следует выпол­нять определенные требования к его установке и эксплу­атации, чтобы обеспечить его эффективную работу, Вашу личную безопасность и сохранность Вашего имущества.

1.1. До установки на место котел должен храниться в сухом, закрытом помещении.

1.2. Перед установкой котла ознакомьтесь с настоя­щим «Руководством» и соотнесите его с фактическими условиями установки и эксплуатации.

1.3. Проверьте соответствие намеченного места уста­новки котла техническим условиям; определите, будете ли Вы использовать существующий дымоход или смонти­руете отдельную дымовую трубу.

Иными словами, чтобы вся система надежно и безо­пасно работала, разработку проекта установки и его исполнение должны быть поручены специалистам, знакомым с этими работами.

1.4. Монтаж и последующую эксплуатацию котла ве­дите с учетом всех требований настоящего «Руководст­ва» и «Типовых правил пожарной безопасности для жи­лых домов».

1.5. Следует иметь в виду, что конструкция котла по­стоянно совершенствуется, вследствие чего конструктив­ные решения отдельных узлов могут незначительно от­личаться от данного описания.

                                                 2. НАЗНАЧЕНИЕ КОТЛА

2.1. Котел «ЭНЕРГИЯ ТТ» предназначен для отопления и горячего водоснабжения жилых и административных зданий, теплиц, гаражей, складов, производственных помещений и т.п. сооружений, оборудованных система­ми водяного отопления непрерывного действия как с естест­венной циркуляцией воды без циркуляционного насоса, так и с принудительной с насосом.

2.2. Конструктивные особенности котла позволяют в зависимости от вида и сорта угольного топлива и необходимой интенсив­ности нагрева помещений обеспечить его многодневную непрерывную работу без дозаправки топливом, что явля­ется его существенным преимуществом. Отсутствие в процессе работы открытых дверок топки и зольника де­лают его безопасным в пожарном отношении.

2.3. Котел «ЭНЕРГИЯ ТТ»  предназначен для работы на каменном или буром угле, антраците калорийностью 4000-8000 ккал/кг при любой зольности, а также на угольных брикетах. Следует иметь ввиду, что максимальная мощность котла зависит от фракции применяемого угля. Чем мельче уголь, тем меньшую мощность может выдать котёл из-за за сопротивления подаче воздуха в очаг горения.  Оптимальная фракция применяемого угля 25-50 мм. Не следует применять крупные куски (свыше 60 мм), так как при этом снижается эффективность сжигания и ухудшается его управляемость.

                             3. УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ

3.1. При установке котла на сгораемый пол под кот­лом и вокруг него на расстоянии 50 см. необходимо положить стальной лист толщиной не менее 0,5 мм по асбестовому картону или войлоку, пропитанному глинистым раство­ром!

3.2. Расстояние от боковой поверхности котла до стен помещения должно быть не менее 0,5 м, а перед фронтом не менее 1,25 м.

3.3. Необходимо обратить особое внимание на место прохода дымовой трубы через стены и по­толки помещения, обеспечив необходимую защиту этих конструкций от перегрева, а само место соединения котла с дымоходом тщательно уплотнить.

3.4. При монтаже котла, необходимо предусмотреть шибер на дымоходе, который категоричес­ки запрещается полностью перекрывать  во избежание отравления окисью углерода.

3.5. Песочный затвор загрузочной крышки заполнять только хо­рошо просеянным речным песком.

3.6. Не допускается закипание воды в котле. Темпе­ратура воды на выходе не должна превышать 90°С.

3.7.  При использовании котла «Энергия ТТ» в закрытой системе на подающем патрубке котла должна быть установлена группа безопасности со сбросным клапаном, установленном на 2 бар.

3.8. Следует периодически проверять заполнение сис­темы водой, следя за ее уровнем по переливу из расши­рительного бачка, если применяется открытая система. Если применяется закрытая система, то автоматическая подпитка производится через редуктор давления, установленный на 1-2 атм. (бар). Запрещено доводить давление в котле свыше 2 бар. Давление свыше 3 бар приводит к смятию внутреннего цилиндра котла.

3.9. Не применять для растопки котла легко воспламе­няющиеся жидкости.

3.10. Не рекомендуется после начала эксплуатации котла надолго сливать с него теплоноситель во избежание ускоренной коррозии внутренней полости водяной рубашки.

3.11. Котел «Энергия ТТ» пожаробезопасен, поскольку эксплуатируется при постоянно закрытых дверках зольника.

                                                  4. УСТРОЙСТВО КОТЛА

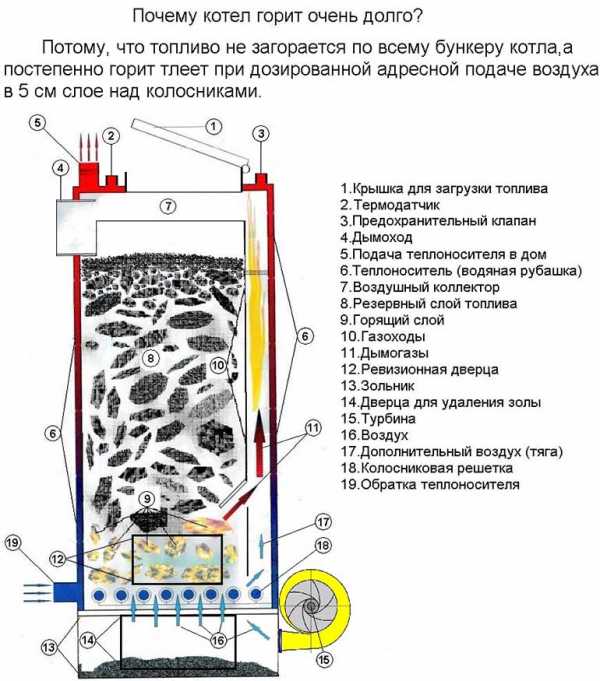

Котел «Энергия ТТ» (рис.1, стр. 3) представляет собой сварную конструкцию цилиндрической формы. Его основными  частями являются:

1.  Корпус с водяной рубашкой, оборудованный автоматизированной системой управления горением,  ревизионной зольной дверцей (верхней) и нижней зольной дверцей для розжига котла и удаления шлака.

2. Топливник, представляющий собой корпус котла, в котором находятся газоходы с эжекционными каналами, благодаря которым происходит принудительный захват дымогазов и подача воздуха в очаг горения.

3. Проточная непрогораемая колосниковая трубчатая решётка находится в нижней части котла, сквозь которую шлак попадает в зольник, являющийся продолжением корпуса котла.

5. УСТАНОВКА КОТЛА

5.1. При размещении котла в помещении необходимо выполнить требования, изложенные в разделе 3.

5.2. Для создания небольшой тяги и разрежения в режиме останова дымососа, дымовая труба должна   быть    высотой    не   менее    3    м    от   уровня колосниковой решетки, а сам котел расположен в нижней части помещения или в подвале. Корпус дымососа с выходным дымовым патрубком диаметром 159 мм. позволяет выполнить подсоединение к дымоходу сечением  150 или 160 мм.

5.3. Трубы не должны иметь сужений, щелей и трещин.

5.4. Сочленение дымоотводящего патрубка корпуса дымососа с дымовой трубой должно быть плотным.

5.5. Выходящий патрубок корпуса дымососа плотно вставляется в дымоход котла, с нанесённым предварительно слоем термостойкого герметика.

5.6. Контроллер котла крепится на любое удобное место в котельной, на расстоянии от котла, ограниченном длиной провода термодатчика и защищённое от высокой температуры. Термодатчик контроллера вставляется в предусмотренное отверстие в котле, находящееся на горизонтальной поверхности корпуса котла возле выхода дымового патрубка котла. Подробное описание функций контроллера прилагается.

5.7. Котёл устанавливается на бетонное основание или на металлический лист (если пол сгораемый), как описано в  разделе 3 и его нижняя часть, примыкающая к полу или металлическому листу промазывается термостойким герметиком изнутри или снаружи котла.

5.8. В нижней части дымовой трубы необходимо пре­дусмотреть закрывающееся отверстие для периодичес­кой чистки трубы от сажи.

5.9. Все работы по монтажу системы необходимо пору­чить квалифицированной бригаде, знакомой с её устрой­ством. Помните, что только правильно смонтированная система обеспечит надежную работу котла.

6. РАБОТА КОТЛА

6.1. Котел является отопительным агрегатом непре­рывного действия при периодической загрузке топлива и выноса шлака.

6.2. Розжиг котла осуществляется в следующем порядке:

а) Через верхнюю ревизионную зольную дверцу на колосники равномерно укладывается 3-4 кг сухих дровяных  поленьев.

б) Затем засыпается уголь до полного объёма. Если применяется мелкий уголь, то во избежание его просыпания через колосниковую решётку после прогорания дров необходимо сначала засыпать слой крупного угля, затем мелкого. Если вместо дров используются брикеты, то на них можно сразу насыпать мелкий уголь.

в) Загрузочная крышка закрывается, укладываясь на предварительно насыпанный песок в промежуток между ободами загрузочного отверстия.

г) Через открытую нижнюю зольную дверцу в зольник укладывается скомканный лист бумаги, на который кладутся несколько тонких щепок, потом покрупнее и сверху 3-4 кг. древесных сухих поленьев.

д) Включается контроллер. Заданная температура устанавливается 70 град. Дымосос должен заработать, создавая разрежение в котле и  обеспечивая тем самым подачу воздуха через открытую нижнюю зольную дверцу.

      е) В зольнике снизу поджигается бумага и щепки. Нижняя дверца зольника не закрывается. По мере разгорания заложенного топлива в зольнике, горение передаётся дровам или брикетам, расположенным на колосниковой решётке. При розжиге  мощность дымососа рекомендуется установить на контроллере 100%. При достижении температуры воды в котле 60 град., проверьте, загорелся ли уголь. Если нет, подкладывайте поленья, пока горение не передастся углю. Убедившись, что нижний слой угля загорелся, установите желаемую температуру подачи на контроллере, мощность дымососа установите соответственно фракции применяемого угля     ( чем крупнее уголь, тем меньше мощность), закройте нижнюю зольную дверцу и установите положение задвижек соответственно создаваемому разрежению в трубе дымохода (чем сильнее естественная тяга, тем больше прикрыты задвижки).

По мере окончания закладки угля не требуется повторный розжиг до окончания отопительного сезона. Необходимо только периодически производить дозагрузку котла углём и выемку шлака через нижнюю зольную дверцу. Это должно происходить в следующей последовательности:

а) Как только потребуется засыпать новую порцию топлива, устанавливаете на контроллере мощность дымососа 100 % и закрываете обе задвижки на нижней зольной дверце для создания наибольшего разрежения в котле во избежание выхода дымогазов в помещение при открытой загрузочной крышке. Если дымосос находится в режиме поддержания заданной температуры и работает на малых оборотах при заданной 100% мощности, установите желаемую температуру теплоносителя на 5-10 град выше, чтобы дымосос набрал максимальные обороты.

б) Открываете загрузочную крышку и засыпаете новую порцию топлива. Закрываете крышку, убедившись, что песочный затвор не содержит кусочков угля и в нём достаточно песка для обеспечения герметичности. Закрываете крышку.

в) Открываете нижнюю зольную дверцу, металлическим совком удаляете шлак, также  кочергой прочёсываете между трубами колосниковой решётки для просыпания застрявшего шлака в зольник до появления раскалённых угольков. Также удаляете. Нижнюю дверцу закрываете, а задвижки на ней устанавливаете в рабочее положение (открытое).

Дозагруженный таким образом котёл продолжает работать, но на некоторое время произойдёт снижение температуры теплоносителя, так как часть тепла передастся новой холодной порции угля и потребуется время для установления температурного режима. Это может длиться от одного часа до нескольких часов в зависимости от фракции и теплотворной способности применяемого топлива.

Если Вы применяете рекомендованную фракцию угля 25-50 мм., то весь период сжигания разовой загрузки (5-20 дней) Вам не потребуется обслуживать котёл, всё сделает автоматика. Но если Вы будете использовать мелкую фракцию угля, штыб, пыль, то во избежание снижения температуры придётся раз в 2-3 суток прочёсывать колосники от золы через нижнюю зольную дверцу.

На дровах данный котёл использовать не рекомендуется, так как из-за малой насыпной плотности, низкой теплотворной способности и интенсивного выделение дёгтя из дров сводятся на нет уникальные параметры данного котла по длительности горения. Кроме того, интенсивное отложение смолистых соединений на стенках котла и крыльчатке дымососа может привести не только к быстрому выходу из строя автоматики, но и ощутимому снижению  эффективности теплообмена.



ttkotel.at.ua

Энергия ТТ - Руководство по эксплуатации

Меню сайта
Контакты

Онлайн всего: 1

Гостей: 1

Пользователей: 0

Форма входа

1. ОБЩИЕ УКАЗАНИЯ


Вы приобрели котел «ЭНЕРГИЯ ТТ», являющийся рекордсменом по продолжительности горения одной загрузки без ручного обслуживания. Это надежная отопительная установка для обеспечения теплом жилых и нежилых помещений и строений, работающая практически на любом виде угольного топлива.

Чтобы по достоинству оценить уникальные параметры котла, Вам следует выпол­нять определенные требования к его установке и эксплу­атации, чтобы обеспечить его эффективную работу, Вашу личную безопасность и сохранность Вашего имущества.

1.1. До установки на место котел должен храниться в сухом, закрытом помещении.

1.2. Перед установкой котла ознакомьтесь с настоя­щим «Руководством» и соотнесите его с фактическими условиями установки и эксплуатации.

1.3. Проверьте соответствие намеченного места уста­новки котла техническим условиям; определите, будете ли Вы использовать существующий дымоход или смонти­руете отдельную дымовую трубу.

Иными словами, чтобы вся система надежно и безо­пасно работала, разработку проекта установки и его исполнение должны быть поручены специалистам, знакомым с этими работами.

1.4. Монтаж и последующую эксплуатацию котла ве­дите с учетом всех требований настоящего «Руководст­ва» и «Типовых правил пожарной безопасности для жи­лых домов».

1.5. Следует иметь в виду, что конструкция котла по­стоянно совершенствуется, вследствие чего конструктив­ные решения отдельных узлов могут незначительно от­личаться от данного описания.

2. НАЗНАЧЕНИЕ КОТЛА


2.1. Котел «ЭНЕРГИЯ ТТ» предназначен для отопления и горячего водоснабжения жилых и административных зданий, теплиц, гаражей, складов, производственных помещений и т.п. сооружений, оборудованных система­ми водяного отопления непрерывного действия как с естест­венной циркуляцией воды без циркуляционного насоса, так и с принудительной с насосом.

2.2. Конструктивные особенности котла позволяют в зависимости от вида и сорта угольного топлива и необходимой интенсив­ности нагрева помещений обеспечить его многодневную непрерывную работу без дозаправки топливом, что явля­ется его существенным преимуществом. Отсутствие в процессе работы открытых дверок топки и зольника де­лают его безопасным в пожарном отношении.

2.3. Котел «ЭНЕРГИЯ ТТ»  предназначен для работы на каменном или буром угле, антраците калорийностью 4000-8000 ккал/кг при любой зольности, а также на угольных брикетах. Следует иметь ввиду, что максимальная мощность котла зависит от фракции применяемого угля. Чем мельче уголь, тем меньшую мощность может выдать котёл из-за за сопротивления подаче воздуха в очаг горения.  Оптимальная фракция применяемого угля – 25-50 мм. Не следует применять крупные куски (свыше 60 мм), так как при этом снижается эффективность сжигания и ухудшается его управляемость.

3. УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ


3.1. При установке котла на сгораемый пол под кот­лом и вокруг него на расстоянии 50 см. необходимо положить стальной лист толщиной не менее 0,5 мм по асбестовому картону или войлоку, пропитанному глинистым раство­ром!

3.2. Расстояние от боковой поверхности котла до стен помещения должно быть не менее 0,5 м, а перед фронтом не менее 1,25 м.

3.3. Необходимо обратить особое внимание на место прохода дымовой трубы через стены и по­толки помещения, обеспечив необходимую защиту этих конструкций от перегрева, а само место соединения котла с дымоходом тщательно уплотнить.

3.4. При монтаже котла, необходимо предусмотреть шибер на дымоходе, который категоричес­ки запрещается полностью перекрывать  во избежание отравления окисью углерода.

3.5. Песочный затвор загрузочной крышки заполнять только хо­рошо просеянным речным песком.

3.6. Не допускается закипание воды в котле. Темпе­ратура воды на выходе не должна превышать 90°С.

3.7.  При использовании котла «Энергия ТТ» в закрытой системе на подающем патрубке котла должна быть установлена группа безопасности со сбросным клапаном, установленном на 2 бар.

3.8. Следует периодически проверять заполнение сис­темы водой, следя за ее уровнем по переливу из расши­рительного бачка, если применяется открытая система. Если применяется закрытая система, то автоматическая подпитка производится через редуктор давления, установленный на 1-2 атм. (бар). Запрещено доводить давление в котле свыше 2 бар. Давление свыше 3 бар приводит к смятию внутреннего цилиндра котла.

3.9. Не применять для растопки котла легко воспламе­няющиеся жидкости.

3.10. Не рекомендуется после начала эксплуатации котла надолго сливать с него теплоноситель во избежание ускоренной коррозии внутренней полости водяной рубашки.

3.11. Котел «Энергия ТТ» пожаробезопасен, поскольку эксплуатируется при постоянно закрытых дверках зольника.

4. УСТРОЙСТВО КОТЛА


 Котел «Энергия ТТ» (рис.1, стр. 3) представляет собой сварную конструкцию цилиндрической формы. Его основными  частями являются:

1.  Корпус с водяной рубашкой, оборудованный автоматизированной системой управления горением,  ревизионной зольной дверцей (верхней) и нижней зольной дверцей для розжига котла и удаления шлака.

2. Топливник, представляющий собой корпус котла, в котором находятся газоходы с эжекционными каналами, благодаря которым происходит принудительный захват дымогазов и подача воздуха в очаг горения.

3. Проточная непрогораемая колосниковая трубчатая решётка находится в нижней части котла, сквозь которую шлак попадает в зольник, являющийся продолжением корпуса котла.

5. УСТАНОВКА КОТЛА


5.1. При размещении котла в помещении необходимо выполнить требования, изложенные в разделе 3.

5.2. Для создания небольшой тяги и разрежения в режиме останова дымососа, дымовая труба должна   быть    высотой    не   менее    3    м    от   уровня колосниковой решетки, а сам котел расположен в нижней части помещения или в подвале. Корпус дымососа с выходным дымовым патрубком диаметром 159 мм. позволяет выполнить подсоединение к дымоходу сечением  150 или 160 мм.

5.3. Трубы не должны иметь сужений, щелей и трещин.

5.4. Сочленение дымоотводящего патрубка корпуса дымососа с дымовой трубой должно быть плотным.

5.5. Выходящий патрубок корпуса дымососа плотно вставляется в дымоход котла, с нанесённым предварительно слоем термостойкого герметика.

5.6. Контроллер котла крепится на любое удобное место в котельной, на расстоянии от котла, ограниченном длиной провода термодатчика и защищённое от высокой температуры. Термодатчик контроллера вставляется в предусмотренное отверстие в котле, находящееся на горизонтальной поверхности корпуса котла возле выхода дымового патрубка котла. Подробное описание функций контроллера прилагается.

5.7. Котёл устанавливается на бетонное основание или на металлический лист (если пол сгораемый), как описано в  разделе 3 и его нижняя часть, примыкающая к полу или металлическому листу промазывается термостойким герметиком изнутри или снаружи котла.

5.8. В нижней части дымовой трубы необходимо пре­дусмотреть закрывающееся отверстие для периодичес­кой чистки трубы от сажи.

5.9. Все работы по монтажу системы необходимо пору­чить квалифицированной бригаде, знакомой с её устрой­ством. Помните, что только правильно смонтированная система обеспечит надежную работу котла.

6. РАБОТА КОТЛА


6.1. Котел является отопительным агрегатом непре­рывного действия при периодической загрузке топлива и выноса шлака.

6.2. Розжиг котла осуществляется в следующем порядке:

а) Через верхнюю ревизионную зольную дверцу на колосники равномерно укладывается 3-4 кг сухих дровяных  поленьев.

б) Затем засыпается уголь до полного объёма. Если применяется мелкий уголь, то во избежание его просыпания через колосниковую решётку после прогорания дров необходимо сначала засыпать слой крупного угля, затем мелкого. Если вместо дров используются брикеты, то на них можно сразу насыпать мелкий уголь.

в) Загрузочная крышка закрывается, укладываясь на предварительно насыпанный песок в промежуток между ободами загрузочного отверстия.

г) Через открытую нижнюю зольную дверцу в зольник укладывается скомканный лист бумаги, на который кладутся несколько тонких щепок, потом покрупнее и сверху 3-4 кг. древесных сухих поленьев.

д) Включается контроллер. Заданная температура устанавливается 70 град. Дымосос должен заработать, создавая разрежение в котле и  обеспечивая тем самым подачу воздуха через открытую нижнюю зольную дверцу.

е) В зольнике снизу поджигается бумага и щепки. Нижняя дверца зольника не закрывается. По мере разгорания заложенного топлива в зольнике, горение передаётся дровам или брикетам, расположенным на колосниковой решётке. При розжиге  мощность дымососа рекомендуется установить на контроллере 100%. При достижении температуры воды в котле 60 град., проверьте, загорелся ли уголь. Если нет, подкладывайте поленья, пока горение не передастся углю. Убедившись, что нижний слой угля загорелся, установите желаемую температуру подачи на контроллере, мощность дымососа установите соответственно фракции применяемого угля     ( чем крупнее уголь, тем меньше мощность), закройте нижнюю зольную дверцу и установите положение задвижек соответственно создаваемому разрежению в трубе дымохода (чем сильнее естественная тяга, тем больше прикрыты задвижки).

По мере окончания закладки угля не требуется повторный розжиг до окончания отопительного сезона. Необходимо только периодически производить дозагрузку котла углём и выемку шлака через нижнюю зольную дверцу. Это должно происходить в следующей последовательности:

а) Как только потребуется засыпать новую порцию топлива, устанавливаете на контроллере мощность дымососа 100 % и закрываете обе задвижки на нижней зольной дверце для создания наибольшего разрежения в котле во избежание выхода дымогазов в помещение при открытой загрузочной крышке. Если дымосос находится в режиме поддержания заданной температуры и работает на малых оборотах при заданной 100% мощности, установите желаемую температуру теплоносителя на 5-10 град выше, чтобы дымосос набрал максимальные обороты.

б) Открываете загрузочную крышку и засыпаете новую порцию топлива. Закрываете крышку, убедившись, что песочный затвор не содержит кусочков угля и в нём достаточно песка для обеспечения герметичности. Закрываете крышку.

в) Открываете нижнюю зольную дверцу, металлическим совком удаляете шлак, также  кочергой прочёсываете между трубами колосниковой решётки для просыпания застрявшего шлака в зольник до появления раскалённых угольков. Также удаляете. Нижнюю дверцу закрываете, а задвижки на ней устанавливаете в рабочее положение (открытое).

Дозагруженный таким образом котёл продолжает работать, но на некоторое время произойдёт снижение температуры теплоносителя, так как часть тепла передастся новой холодной порции угля и потребуется время для установления температурного режима. Это может длиться от одного часа до нескольких часов в зависимости от фракции и теплотворной способности применяемого топлива.

Если Вы применяете рекомендованную фракцию угля 25-50 мм., то весь период сжигания разовой загрузки (5-20 дней) Вам не потребуется обслуживать котёл, всё сделает автоматика. Но если Вы будете использовать мелкую фракцию угля, штыб, пыль, то во избежание снижения температуры придётся раз в 2-3 суток прочёсывать колосники от золы через нижнюю зольную дверцу.

На дровах данный котёл использовать не рекомендуется, так как из-за малой насыпной плотности, низкой теплотворной способности и интенсивного выделение дёгтя из дров сводятся на нет уникальные параметры данного котла по длительности горения. Кроме того, интенсивное отложение смолистых соединений на стенках котла и крыльчатке дымососа может привести не только к быстрому выходу из строя автоматики, но и ощутимому снижению  эффективности теплообмена.
Календарь

energiatt.at.ua

Настройки твердотопливного котла Энергия

___________________________________________________________________________________________

Твердотопливный котел Энергия. Вопрос про дымоход, вернее, регулировку-заслонку. В общем, проблемы с прошлого года остались, и это: Стучит грузик вентилятора очень сильно - так и не понял, как это все убрать. Стучит прилично, к слову. У людей дым с дымохода такой белый, в аккурат выходит, а у меня черный и много. Что сделать с дымоходом? Как регулировать поток воздуха в дымоходе? Как убрать пламя в агрегате?

Лучше стабилизатор и от стука и от пыхов, пламя убрать либо установкой коллектора, либо пересыпать золой, черный дым из трубы ни разу не видел, при розжиге густой серый, в работе белесый, попробуйте купить уголь у другого поставщика, желательно кузбасский. Из-за излишней тяги (высокий дымоход плюс следующие за этим неполадки) у вас и пыхи, и стучит вентилятор, нет стабильности горения. Уголь лучше майкуба, стабилизатор тяги можете установить чуть выше горизонтального участка, можете взять импортный, можете крафт, можете сами сделать. Уделяйте внимание горизонтальному участку дымохода (заглядывайте раз в месяц), при забивании до определенного момента тяга на выходе из аппарата начинает расти, а потом резко падает.

Сегодня закончил монтаж котла Энергия ТТ на твердом топливе. Получилось даже вроде нечего, только без автоматики, провода нарастить нужно, маленькие провода. Хотел попробовать затопить без автоматики, открыв поддувало, оказывается там другой принцип горения, и при остановке вентилятора котел тухнет, и нет альтернативы поддержать горение без вентилятора. Это меня расстроило, нужно подключать электрокотел еще как резервный источник, так как если вентилятор сломается в минус 40, агрегат встанет. Первый раз растопил дровами, они еле тлели. Потом высыпал ведро угля и все - не горит. Загрузочную дверку открываю, горение начинается, как закрываю, то тухнет. Что не так делаю? Он должен гореть без вентилятора?

Приоткройте верхнюю дверку немного. Возможно, дымоход не прогрелся, и обязательно проверьте дымоход на наличие посторонних предметов. Вы же хотите попробовать, как работает без наддува? Пробуйте и ту дверцу, что с вентилятором (нижняя) поочередно и ту, что чуть выше (верхняя). Тяга при такой высоте дымохода должна быть очень хорошей. Конечно, устранить подсосы.

Как котел себя ведет при отключении электричества, кто и каким способом устраняет эту проблему, если нет ИБП? Если он потух и в нем еще половина угля, сложно разжечь? Просто думаю, нужен ли резервный аппарат или пока без него обойтись? А еще вопрос - если система отопления ЕЦ, то насос лучше подключить к автоматике или отдельно? Это имеет значение или нет? Я понял, насос нужен в автоматике за тем, что при выходе из строя насоса отключается вентилятор.

Вот моя обвязка. Циркуляция между котлом и гидрострелкой (красная ёмкость на схеме) - естественная, насос отключен и заглушен кранами. Циркуляция между гидрострелкой - естественная, тоже в обход насоса. Тёплый пол без насоса не работает. Радиаторов нет. Как поведет себя агрегат при отключении электричества? Я проводил испытания. Хоть я и предусмотрел ИБП, но допустим, ничего не сработало. Без электричества остановится вентилятор и циркуляционный насос тёплого пола. Котёл будет слегка тлеть через оставшиеся 90% решетки вентилятора (остальное заклеено скотчем). Тепло отдавать будет некуда (если только перед этим не слили горячую воду - тогда тепло возьмет бойлер ГВС). Температура в аппарате будет потихоньку расти. При неблагоприятных условиях (оттепель на улице, но сильный ветер, повышающий тягу дымохода) он может разгораться сильнее. Температура будет расти, если вдруг дойдет до 100 градусов, то у меня открытая система и вода начнет булькать через расширительный бак. Если условия совсем неблагоприятные - будет кипеть и потихоньку выкипать. Долить воды - и порядок. Если бы была хоть одна
ветка радиаторов на ЕЦ - то просто бы грелся дом (для этого надо ветку делать сталью с перепадом высот, чего я себе позволить не могу). Резерв нужен, конечно. Вдруг какой-то ремонт, чистка или еще что-то? Я в качестве резерва врезал в гидрострелку обычный ТЭН 3х2 кВт. Если температура в гидрострелке опустится ниже установленной, то обычный капиллярный датчик включит ТЭНы, и дом будет обогреваться электричеством. Мой контроллер отключает вентилятор по превышению температуры специального аварийного термодатчика. Датчик крепится к верхней части агрегата. Разве может контроллер определить, что насос вышел из строя? Это невозможно.

А разве заслонка в режиме стоп не перекрывает полностью отверстие вентилятора? Как уголь в котле Энергия ТТ будет тлеть?

Даже полностью закрытая заслонка имеет неплотности. По прилеганию. И, главное, по оси, на которой вращается заслонка. Повторюсь, у меня на полностью закрытой заслонке с добавленными грузами котел с малым теплосъемом (осень) закипел. Пока не заклеил решетку вентилятора скотчем. Если разожжённый агрегат с разогретым дымоходом будет тухнуть с закрытой заслонкой - у вас плохая тяга дымохода. Его утеплять вообще-то нужно (и не только для тяги - конденсат будет рекой литься).

Скоро буду пробовать делать полную загрузку. Если насос выключить, то вентилятор будет все равно работать?

У меня насос к контроллеру не подключен. Вентилятор работает согласно температурам аппарата и установки. Если температура поднимется выше установленного значения - вентилятор выключится. До того момента, как температура не опустится ниже установленного значения. Тогда вентилятор включится на малых оборотах. По мере понижения температуры агрегата вентилятор будет вращаться всё быстрее. Потом топливо разгорится, теплоноситель прогреется, и температура начнет потихоньку расти. И всё повторится. У моего контроллера (Комфорт Эко Про) есть еще отдельный аварийный датчик температуры (отдельный терморезистор). Если он нагреется выше положенного (около +95 градусов), то вентилятор остановится. Пока аварийный датчик не остынет. У меня были случаи, когда вентилятор стоял при +50 градусов. Достаю аварийный датчик из гильзы, прикасаюсь пальцем - он горячий. Температура датчика сразу падает и сразу включается вентилятор. При этом ошибки A2 (перегрев) не было, возможно влияет установка термодатчиков в разных местах или неточность датчиков. Контроллер сам управляет насосом (когда он подключен), просто выводит напряжение 220 вольт на соответствующий провод. Есть на нём насос или нет, работает он или заклинил - контроллеру без разницы.

Почему я не ощущаю разницы в работе вентилятора? Что в режиме раздува, что в режиме продувки скорость вращения одинакова. На контроллере значения менял.

Попробуйте в доп. настройках немного снизить 1-й параметр, до 25-30. Вентилятор начинает работать плавней.

В эксплуатации твердотопливный котел Энергия ТТ 18 квт с контроллером. Пока доволен. Вчера первый раз выгреб около ведра золы и мелких несгоревших кусочков угля. Сейчас выбираю комнатный термостат. Вопрос: с каким термостатом будет работать контроллер? Контроллер должен подключаться к термостату как нагрузка?

Нужен термостат, который просто замыкает и размыкает контакт. Надо нагреть - замкнул, нагрел - разомкнул.

Может, кто подскажет оптимальные настройки контроллера для угля Каражыра. Котел Энергия Комфорт Эко.

Если камни покрывают колосник, гореть нормально не будет, а режимы все по-разному выбирают, кто-то плавные, кто-то жестче, я сейчас у себя плавность отключил, на плавном режиме не мог набрать температуру. Нужно, в общем, понаблюдать и сделать, как требуют условия.

Хотелось бы услышать о работе котла Энергия ТТ со стабилизатором тяги дымохода у кого он стоит. Я так понимаю, если его ставить и включить турбину наддува, то возможен выход дыма и гари через стабилизатор тяги дымохода. Правильно я понимаю?

У меня стоит. Дым может немного выходить через неплотности, пока труба не разогрелась во время растопки. В остальное время тяга в трубе успевает высосать всю подачу от вентилятора. Да, у меня прикрыта часть заборного отверстия вентилятора, что наверняка уменьшает его подачу.

Твердотопливный котел Энергия Комфорт Эко 40 кВт. В чем причина его долгого выхода на заданную температуру после дозагрузки? Уголь Черногорский, орех. Хранится в теплом помещении. Температура достигла заданного значения в 67 градусов через час. Перед дозагрузкой вычистил зольник, пока чистил (минуты 3-4), температура поднялась до 71, так что вариант с плохой тягой и наличием коржей отпадает. Может всё-таки дело в настройках? Защитные трубки на уровне колосника.

Также температура не набиралась заданная, чистил колосники, вытягиваю этот корж, а он не идет, и между колосниками просыпается несгоревший еще уголь. В итоге полведра вытащил и коржей, и несгоревшего угля. У газоходов края уже сгорели - это по сути 2 месяца работы агрегата. Теплопотери в цоколе большие, потому что расход и горение высокое. Турбина ниже 20% не опускается вообще. Остановите аппарат и вычистите всё из него. Поможет.

При каком остатке топлива в котле Энергия ТТ на 40 кВт происходит полное его возгорание при нормальной работе?

На больших мощностях может начать открываться, если меньше трети заполнен. В обычном режиме на подходе к козырькам газоходов. Но такое открытие не уменьшает время горения. Вот если у вас половина угля ещё есть, а горит уже вверху, тогда да - что-то не так.

Как у контроллера Комфорт Эко Про (который с управлением ГВС) отключить режим тушения вообще? Когда температуру долго не может набрать - тушит котел через сколько-то минут. Этот параметр настраивается. Но я хочу, чтобы вообще не работал. Ну, или сделать много часов (10-20-40-100). Максимум у него 3 часа, вроде. А то неудобно. Забыл угля засыпать или золы набралось доверху - он агрегат тушит.

Данная функция действительно сомнительна в контроллере Комфорт Эко для Энергии ТТ. Она рассчитана на традиционно быстровыгорающие котлы. В своё время польский производитель на Комфорте Эко расширил этот параметр (время тушения) от 30 до 990 мин. т. е. фактически можно выставив на 990 мин. исключить функцию тушения. И ещё много чего изменено в прошивке для этих моделей. И таким контроллерами мы комплектуем агрегат. А вот Комфорт Эко Про очень редко востребуется потребителем, и поляки не перепрошили его.

Кто и как делал ИБП? Морозы сильные и обнаружилась проблема в городе: очень слабые ТП и гор. сети. А у меня кагрегат тушится без света. Хотелось бы ИБП подключить.

ИБП обычно ограничены программно по времени работы. И у них, за редким исключением, на выходе совсем не синус. Польские контроллеры такое не переваривают. Я экспериментировал со старым бытовым стабилизатором после ИБП, контроллер работает нормально. Но неизвестно, сколько потребляет при этом сам стабилизатор. У меня сейчас стоит стоечный ИБП с синусом на выходе. Батареи не родные (чуть больше по ёмкости), программа на полной зарядке при нагрузке около100 ватт показывает время работы 43 минуты. Не известно будет ли он отключаться при более ёмких батареях. Кратковременные отключения света проходят совсем незаметно.

У меня сегодня произошла авария. Утром обнаружил, что труба дымохода обгорелая, и запах в котельной паленым. Видимо загорелся дымоход и набрал такую температуру, что изовер термостойкий весь сплавился и превратился в стекло. Это как понимать?

Чтобы такого не произошло, я подключил к дымоходу датчик температуры Кситал, прикрепил его к конденсатоприемнику, за этот сезон уже 2 раза были проблемы с нормальной работой дымохода. Проблемы возникают видно из-за нестабильной тяги, в эти моменты не помогает даже стабилизатор тяги. Начинает раскачиваться заслонка стабилизатора тяги и соответственно заслонка вентилятора надува и котел начинает разгоняться, при этом идет порционный заброс горящей угольной пыли или мелких угольков. Они залетают в дымоход, наверно осаждаются в конденсатоприемник, нагревают эту часть дымохода, из-за разности температур. При этом создается сильная тяга, воздух, входящий через стабилизатор тяги начинает свистеть. Приходится отключать надув, снимать конденсатоприемник и очищать его от горящих углей. Как только эта часть остывает, дымоход начинает нормально работать. Сейчас я вентилятор перевернул, как посоветовали, да стало намного приятней, но после этого эта проблема случилась еще раз, значит переворачивание вентилятора 100 % не решает все проблемы с нестабильностью тяги в дымоходе. Большая огрузка штока заслонки вентилятора не даст открыть ее вентилятору при надуве.

У меня вопрос по коллектору. Заказал к Энергии ТТ 18 кВт коллектор. Конструкция котла с четырьмя газоходами из 12 швеллера (сейчас выпускают с пятью газоходами из 10 швеллера). Вчера пытался установить и понял, что размеры коллектора на более широкое загрузочное отверстие. Оно у меня уже на 1 см в каждую сторону от центра отверстия (по длинной стороне 33 см против 35 см у коллектора, то же самое по короткой стороне). Нужно будет переделывать, в связи с этим вопрос. Какая допустимая максимальная величина зазора между боковыми стенками и коллектором? И какое расстояние от установленного коллектора до верхней поверхности агрегата?

Вообще коллектор собирается внутри котла, только вот отверстия под газоходы придется переделать, в остальном проблем с установкой быть не должно, возможно швеллера придется сверху подрезать. Ребра и уголки коллектора образуют продолжение загрузочного люка, т. е упираются в нижний диск аппарата.

Подскажите, для чего на контролере есть функция продув и по каким параметрам она настраивается?

Выключите их, они не нужны.

Вчера запустил котел Энергия на твердом топливе. Были пыхи. Почему-то розжиг не работает. Сделал так: вентилятор в ручном режиме разогнал до 80% и до заданной температуры. Потом перешел на автомат. Нормально. Автомат вначале тоже не работал. Почему это так - не знаю. Пых был раза три. Пыхнуло внизу и со стабилизатора тяги. Боялся дозагрузить еще 3 ведра, но ничего, аккуратно получилось. В общем, при температуре около 0 градусов, закладка не полная, на 75% заполнил. Уголь Майкуба. Хочу посмотреть, как долго будет гореть такая закладка. У меня Энергия ТТ 25 кВт. Теперь вопросы: Стабилизатор тяги у меня постоянно открыт. Если закрыть, то он будет стучать, подсасывать воздух, но вместе с ним начинает стучать бешено и вентилятор. Открою его - все нормально. Так и оставил открытым. Это вообще нормально? У меня два этажа 160 кв. м. Высота потолков 2,7 м. Плюс цоколь - 75 кв. м. Для него 25 кВт нормально или слишком много? Если слишком много - можно ли уменьшить его мощность? У меня расширительный бак наверху. Ну, неудобно вообще - пока поднялся на второй, потом на цоколь спустишься. Можно ли трубку от расширительного бака нарастить и до низа, до уровня агрегата почти опустить, туда эту трубку и поставить в этот бак с водой. Будет работать?

Тяга у вас получается избыточная постоянно, поэтому и приоткрыт постоянно стабилизатор. Шибером на трубе (если он есть) попробуйте прикрыть отверстие. Насчет пуска котла на газовых углях (Майкуба, Каражыра и др.). Пока не образуется стабильный горящий слой, пыхи в зольной части очень вероятны по понятным причинам, идет очень сильное выделение горючих газов и из-за отсутствия стабильного горящего слоя, где уже горячие газы легко выдавливаются в зольное пространство и встречаются с напором воздуха от вентилятора. Отсюда напрашиваются решение, равномерный плавный пуск. Как это сделать? Как вариант, розжиг начинать под одним из газаходов, т. е начальный очаг будет маленьким, и он постепенно будет
переходить по всей площади колосника. Второй вариант - это создаем постепенно слой, разжигаем маленькую порцию на колоснике, и постепенно догружая топливо получить этот слой, но это не совсем удобно. Первый вариант более приемлем. Розжиг на естественной тяге - тоже вариант, не будет бешеной активности выделения газов. Вообще эти пыхи в зольнике обычно вероятны только при розжиге, более опасны пыхи при открытии загрузочной крышки. Здесь перед открытием нужна хорошая продувка. Насчет расхода, расход угля Майкуба при КПД котла в 70% на 15-17 квт составляет примерно 100 кг (10 ведер), некоторая корректировка на качество угля (ее энергетичность от 3500-до 4200 ккал/кг.). У вас первый розжиг в
этом году, еще одна причина расхода. По вашей площади 160 плюс 75 равно 235 кв. м. 25 квт - самое то. Во избежание конденсата в трубе, ее надо теплоизолировать, начиная от агрегата и до конца (не важно в помещении или на улице находится труба), иначе - конденсата не избежать в межсезонье, как сейчас.

Твердотопливный котел Энергия ТТ расходует уголь очень хорошо. 12 ведер на 2-3 дня. Мощность агрегата 18 квт, дом 150 кв. метров, панельный коттедж. По дому идет труба 40, радиаторы чугунные, система ленинградка, сделан подмес, батареи пока не перекрываются - делать нужно краны. Пока укрыл все батареи, температура в доме стала комфортная, уголь хороший, почти антрацит. Но расход дикий просто. Что может быть?

У вас неправильная система. Агрегат работает на полную мощность, при этом значительные теплопотери дома. Хотите экономии - уменьшайте съем тепла (подмес холодной обратки из дома в подачу), а не держите всю систему "под парами", при этом накрывая батареи. Аппарат не чувствует теплосъем. Вот он и работает, пока не наберет в вашей системе заданную температуру.

Вопрос по шуровке: шурую до красных угольков - только "свет" их появился, заканчиваю. Но никак не доберусь шуровкой до крайних стенок и газоходов. Какие у вас шуровки? Кто как делает? Может, что посоветуете.

От многих факторов зависит. По идее, как только перестанет набирать температуру, так и надо шуровать до угольков. Сейчас я раз в день шурую, в морозы два раза в день. Опять же, какая фракция и какой уголь. Со слоем золы есть нюансы. Когда накапливается большой слой, то в нем также присутствуют угольки, и может сложиться впечатление, что зола уже в зольнике, но основной слой остается в топке. Также там могут запекаться хорошие такие коржики, которые разрушить кочергой проблематично и приходится их вытаскивать через ревизионную дверцу, к счастью конструкция котла позволяет это сделать без остановки. Когда все это дело лежит в топке, то и горения толком нет, т. к. воздух не поступает в основную топку, а идет прямиком в газоходы, охлаждая колосник и каналы газоходов. Чтобы понять эти нюансы у пользователя уходит порой много времени, угля и нервов. Прорыв в золоудалении внесла механическая шуровка, которая равномерно удаляет золу из топки, подчищая под газоходами и разрушая коржи.

___________________________________________________________________________________________

___________________________________________________________________________________________

Ремонт газовых котлов АОГВ Борино, ЖМЗ, Сиберия, Альфа Калор, Термотехник.
Регулировка газовой автоматики Eurosit 630. Замена термопары и техническое обслуживание запальной горелки. Неполадки и ремонт котлов Baxi Модели Luna, Luna 3 Comfort, Luna Duo Tec (F / Fi). Двухконтурные, турбированные. Рекомендации по устранению ошибок и неисправностей. Настройки и регулировка режимов работы. Газовые котлы отопления Bosch Модели ZWC, ZSA, ZSC, ZWR, Gaz 5000, Gaz 3000 W ZW, WBN 6000.
Настенные, двухконтурные. Ремонт, регулировки и неисправности. Параметры настройки функций и режимов. Рекомендации по ремонту Navien Модели Deluxe Coaxial, Deluxe Plus, GA. Ошибки и неполадки.
Работа с дистанционным управлением Кситал. Контроль системы. Настройка работы по температуре и давлению. Напольные котлы Buderus
Ремонт моделей Logano G124, G125, G215, G234, G334. Поломки и неисправности. Эксплуатация с системой управления Логоматик и бойлером косвенного нагрева. Режимы и функции. Эксплуатация котлов Вайлант Модели Turbotec Atmotec pro/plus VU/VUW INT. Компоненты и рабочие функции. Программы для регулировки. Газовая система. Установка и монтаж. Техническое обслуживание и профилактика. Напольные котлы Protherm
Ремонт моделей Медведь KLOM, KLZ, TLO, PLO мощностью от 20 до 50 кВт. Поломки и неполадки. Эксплуатация, техническое обслуживание. Рекомендации по настройкам рабочих параметров. Лемакс - ремонт и настройки Модели газовых напольных котлов Премиум, Лидер, Патриот. Рабочие характеристики. Модели Prime, Wise. Регулировка автоматики Eurosit, Minisit, Sit Nova. Твердотопливные котлы Форвард. Настенные котлы Protherm
Ремонт моделей Пантера, Гепард, Ягуар, Рысь, Леопард. Поломки и неисправности. Эксплуатация и сервисное обслуживание. Рекомендации по регулировкам рабочих режимов. Beretta - ремонт и регулировки Ремонт и эксплуатация котлов Ciao, City, Novella, Exclusive. Настенные и напольные модели. Неисправности и коды ошибок. Рабочие функции и настройка сервисных режимов. Техническое обслуживание. Котлы Теплодар Куппер ПРО
Эксплуатация и регулировки твердотопливных котлов мощностью 22, 28, 36 кВт. Установка автоматической пеллетной горелки АПГ-25, 36, 42. Настройки рабочих режимов. Ремонт газовых котлов Оазис Модели настенных котлов ZRT, ZRN, BM. Неисправности и коды ошибок. Советы по устранению неполадок. Рабочие режимы и настройка сервисных параметров. Техническое обслуживание. Отопительные котлы Альфатерм
Описание напольных котлов модели Beta и настенных газовых котлов Sigma. Неисправности и коды ошибок. Вопросы по ремонту и устранению неполадок. Основные работы по обслуживанию. Wolf - неисправности и ремонт Установлен котел Вольф. Заметил, что со временем в нем постепенно снижается давление (примерно на 1 за 2 дня). Проверил все трубы на наличие протечек, но ничего не нашел. Что еще проверить? Газовые котлы Junkers
После 7 лет работы у газового котла Junkers ZW-23-KE появились следующие проблемы. Когда начинает работать ГВС, он или отключается, или перестает работать... Ремонт котлов Нева Люкс
Нева люкс 8224 (Baltgaz), обнаружил такую проблему: насос постциркуляции не выключается, и неважно, какая температура. Чтобы убедиться, что это так, поднял температуру в ...

kotly.su

ТТ-котлы длительного горения

Любой отопительный агрегат представляет собой устройство, нагревающее теплоноситель. Почти 99 % всех котлов, которые сегодня существуют на рынке, обладают высоким коэффициентом полезного действия. Обвязка такого оборудования играет важную роль и отвечает за то, насколько эффективной будет теплоотдача, настолько комфортно будет ощущать себя человек в доме. По этой причине возникают всевозможные споры о том, какая схема обвязки является оптимальной, а также при какой из них уровень теплоотдачи получится максимально высоким.

Разновидности схем обвязки

ТТ-котлы могут быть обвязаны по одной из существующих технологий. Говорить о том, какая обвязка будет эффективнее или лучше, можно после анализа конструктивных особенностей системы отопления. Если вы хотите узнать о наиболее простой схеме, то можно рассмотреть ту, что представляет собой подключение котла к гравитационной системе. Данная схема проста, но обеспечивает высокий коэффициент полезного действия и безопасность. Если использовать такую схему, то требуется наличие расширительного бака мембранного или открытого типа. Во втором случае важную роль играет расположение бака, что касается первого случая, то важно наличие предохранительного клапана. Обвязка ТТ-котла по данной схеме очень проста, однако ее сложно контролировать. Необходимость постоянного слежения за количеством топлива и большой расход ресурсов требуют усовершенствования конструкции. Вы можете обхитрить схему, врезав термический вентиль трёхходового типа. В этом случае определенная температура воды будет поддерживаться за счет смешивания теплоносителя с обраткой и подачей. Есть возможность использовать конструктивные решения с насосным оборудованием, применением твердотопливных котлов малой мощности или термоэлементов. Вентиль монтируется на обратном ходу воды, а когда температура теплоносителя оказывается выше нормативной, автоматика перекрывает доступ, после смешивание прекращается.

Альтернативные варианты обвязки

ТТ-котлы длительного горения должны быть установлены в тандеме с насосом. По той причине, что они работают от сети, необходимо следить за ее наличием. Например, теплоаккумулятор будет решать проблему отключения насосного оборудования. Схема обвязки твердотопливного котла может оказаться и отличной от вышеописанных, однако ряд особенностей является общепринятым.

Советы по выполнению обвязки

Не только можно ТТ-котел своими руками изготовить, но и произвести его обвязку. Для этого следует учитывать определенные рекомендации. Таким образом, соединения должны быть выполнены должным образом. Самыми распространенными схемами являются те, что предполагают наличие двух контуров. Использование труб из горючих материалов совершенно недопустимо. Обвязка полипропиленом может иметь место быть только в том случае, когда используется сертифицированный товар. Техническое обслуживание должно производиться регулярно, это позволит содержать систему в рабочем состоянии. Для того чтобы исключить преждевременную порчу трубы, необходимо содержать теплоноситель в чистом состоянии. Обвязка должна быть выполнена правильно и грамотно, только тогда работа системы будет эффективной. Важно еще рассчитать правильно мощность котла. ТТ-котлы длительного горения должны быть обрезаны по технологии, она предполагает наличие воздухоотводчика, который исключает возможность завоздушивания системы. Для того чтобы предотвратить возможную течь на соединениях, необходимо использовать паронит. Если речь идет о помещении, которое обладает небольшой площадью, то лучше всего использовать естественный ход воды. Габариты расширительных баков должны быть рассчитаны. Чем более масштабной будет обвязка, тем больше должны быть размеры бака.

Дополнительные рекомендации

ТТ-котлы должны обвязываться с учетом качественного выполнения всех узлов, элементов и деталей, именно эти параметры определяют качество обвязки. Если использовать низкокачественные детали, то вы напрасно потратите средства и время. Описываемый процесс должен быть осуществлён в межсезонный период, только так вы сможете исключить перегрев помещения.

Советы специалиста по самостоятельному изготовлению твердотопливного котла

ТТ-котлы обладают довольно простой конструкцией. Теплообменник можно выполнить с использованием листовой стали, придав заготовке вид водяной рубашки. Для того чтобы добиться максимальной эффективности теплоотдачи или увеличить площадь контакта с пламенем, а также подогретым газом, конструкция рубашки должна иметь два отражателя, они представляют собой выступы, обращенные внутрь. ТТ-котлы довольно часто изготавливаются по принципу, который предполагает наличие водяной рубашки и щелевидного регистра. Водяная рубашка располагается вокруг камеры сгорания, а вот что касается второго элемента, то он должен быть изготовлен из листового металла и расположен в верхней части.

Альтернативные варианты изготовления

Вы самостоятельно можете изготовить котел. Энергия ТТ-оборудования будет использоваться с большей эффективностью, если работы будут проведены по технологии. Можно использовать один из предложенных вариантов. Некоторые устройства предусматривают наличие водяной рубашки, которая дополняется теплообменными регистрами. Последние выполняются из труб, находящихся в верхней части камеры сгорания. Помимо прочего, такие агрегаты рассчитаны на возможность приготовления пищи. Еще один вариант изготовления котла предусматривает более высокую мощность и наличие дверки, которая располагается сверху и предполагает верхнюю загрузку.

Особенности изготовления котла с верхним горением

Если вами будет изготавливаться ТТ-котел, схема данного агрегата вам поможет при проведении работ. Если речь идет об оборудовании с верхним горением, то оно будет отличаться от вышеописанных. Рассматривая особенности, можно выделить форму, которая обладает круглым сечением. Это указывает на возможность использования в процессе проведения работ труб разного диаметра. В качестве второй отличительной особенности выступает сжигание топлива сверху вниз. Для обеспечения такого процесса горения нужно обустроить подачу воздуха сверху, при этом массы кислорода будут поступать к месту горения. Данную функцию в этом случае выполняет воздухоподающая телескопическая труба, она поднимается при загрузке топлива и опускается после поджигания. При постепенном сгорании этот элемент под собственным весом будет опускаться вниз. Труба в нижней ее части для равномерной подачи кислорода должна иметь блин, снабженный лопастями.

Заключение

Вами обязательно должна быть соблюдена общепринятая технология, если вы самостоятельно предполагаете изготовить котел. Энергия ТТ-оборудования будет направлена максимально эффективно, если в верхней части установить камеру подогрева кислорода. Подача воздушных масс и скорость горения будут корректироваться задвижкой на входе в данную камеру. Теплообменник в этом случае должен быть выполнен в виде водяной рубашки, которая полностью должна опоясывать камеру сгорания.

fb.ru

Руководство по эксплуатации | Твердотопливные котлы длительного горения

Вы приобрели котел «Энергия ТТ», являющийся рекордсменом по продолжительности горения одной загрузки без ручного обслуживания. Это надежная отопительная установка для обеспечения теплом жилых и нежилых помещений и строений, работающая практически на любом виде угольного топлива. Чтобы по достоинству оценить уникальные параметры котла, Вам следует выпол­нять определенные требования к его установке и эксплу­атации, чтобы обеспечить его эффективную работу, Вашу личную безопасность и сохранность Вашего имущества.

1. Общие указания

1.1. До установки на место котел должен храниться в сухом, закрытом помещении.

1.2. Перед установкой котла ознакомьтесь с настоя­щим «Руководством» и соотнесите его с фактическими условиями установки и эксплуатации.

1.3. Проверьте соответствие намеченного места уста­новки котла техническим условиям; определите, будете ли Вы использовать существующий дымоход или смонти­руете отдельную дымовую трубу. Иными словами, чтобы вся система надежно и безо­пасно работала, разработку проекта установки и его исполнение должны быть поручены специалистам, знакомым с этими работами.

1.4. Монтаж и последующую эксплуатацию котла ве­дите с учетом всех требований настоящего «Руководст­ва» и «Типовых правил пожарной безопасности для жи­лых домов».

1.5. Следует иметь в виду, что конструкция котла по­стоянно совершенствуется, вследствие чего конструктив­ные решения отдельных узлов могут незначительно от­личаться от данного описания.

2. Назначение котла

2.1. Котел «Энергия ТТ» предназначен для отопления и горячего водоснабжения жилых и административных зданий, теплиц, гаражей, складов, производственных помещений и т.п. сооружений, оборудованных система­ми водяного отопления непрерывного действия как с естест­венной циркуляцией воды без циркуляционного насоса, так и с принудительной с насосом.

2.2. Конструктивные особенности котла позволяют в зависимости от вида и сорта угольного топлива и необходимой интенсив­ности нагрева помещений обеспечить его многодневную непрерывную работу без дозаправки топливом, что явля­ется его существенным преимуществом. Отсутствие в процессе работы открытых дверок топки и зольника де­лают его безопасным в пожарном отношении.

2.3. Котел «Энергия ТТ» предназначен для работы на каменном или буром угле, антраците калорийностью 4000-8000 ккал/кг при любой зольности, а также на угольных брикетах. Следует иметь ввиду, что максимальная мощность котла зависит от фракции применяемого угля. Чем мельче уголь, тем меньшую мощность может выдать котёл из-за за сопротивления подаче воздуха в очаг горения. Оптимальная фракция применяемого угля – 25-50 мм. Не следует применять крупные куски (свыше 60 мм), так как при этом снижается эффективность сжигания и ухудшается его управляемость.

3. Указание мер безопасности

3.1. При установке котла на сгораемый пол под кот­лом и вокруг него на расстоянии 50 см. необходимо положить стальной лист толщиной не менее 0,5 мм по асбестовому картону или войлоку, пропитанному глинистым раство­ром!

3.2. Расстояние от боковой поверхности котла до стен помещения должно быть не менее 0,5 м, а перед фронтом не менее 1,25 м.

3.3. Необходимо обратить особое внимание на место прохода дымовой трубы через стены и по­толки помещения, обеспечив необходимую защиту этих конструкций от перегрева, а само место соединения котла с дымоходом тщательно уплотнить.

3.4. При монтаже котла, необходимо предусмотреть шибер на дымоходе, который категоричес­ки запрещается полностью перекрывать во избежание отравления окисью углерода.

3.5. Песочный затвор загрузочной крышки заполнять только хо­рошо просеянным речным песком.

3.6. Не допускается закипание воды в котле. Темпе­ратура воды на выходе не должна превышать 90°С.

3.7. При использовании котла «Энергия ТТ» в закрытой системе на подающем патрубке котла должна быть установлена группа безопасности со сбросным клапаном, установленном на 2 бар.

3.8. Следует периодически проверять заполнение сис­темы водой, следя за ее уровнем по переливу из расши­рительного бачка, если применяется открытая система. Если применяется закрытая система, то автоматическая подпитка производится через редуктор давления, установленный на 1-2 атм. (бар). Запрещено доводить давление в котле свыше 2 бар. Давление свыше 3 бар приводит к смятию внутреннего цилиндра котла.

3.9. Не применять для растопки котла легко воспламе­няющиеся жидкости.

3.10. Не рекомендуется после начала эксплуатации котла надолго сливать с него теплоноситель во избежание ускоренной коррозии внутренней полости водяной рубашки.

3.11. Котел «Энергия ТТ» пожаробезопасен, поскольку эксплуатируется при постоянно закрытых дверках зольника.

4. Устройство котла

Котел «Энергия ТТ» представляет собой сварную конструкцию цилиндрической формы. Его основными частями являются:

4.1. Корпус с водяной рубашкой, оборудованный автоматизированной системой управления горением, ревизионной зольной дверцей (верхней) и нижней зольной дверцей для розжига котла и удаления шлака.

4.2. Топливник, представляющий собой корпус котла, в котором находятся газоходы с эжекционными каналами, благодаря которым происходит принудительный захват дымогазов и подача воздуха в очаг горения.

4.3. Проточная непрогораемая колосниковая трубчатая решётка находится в нижней части котла, сквозь которую шлак попадает в зольник, являющийся продолжением корпуса котла.

5. Установка котла

5.1. При размещении котла в помещении необходимо выполнить требования, изложенные в разделе 3.

5.2. Для создания небольшой тяги и разрежения в режиме останова дымососа, дымовая труба должна быть высотой не менее 3 м от уровня колосниковой решетки, а сам котел расположен в нижней части помещения или в подвале. Корпус дымососа с выходным дымовым патрубком диаметром 159 мм. позволяет выполнить подсоединение к дымоходу сечением 150 или 160 мм.

5.3. Трубы не должны иметь сужений, щелей и трещин.

5.4. Сочленение дымоотводящего патрубка корпуса дымососа с дымовой трубой должно быть плотным.

5.5. Выходящий патрубок корпуса дымососа плотно вставляется в дымоход котла, с нанесённым предварительно слоем термостойкого герметика.

5.6. Контроллер котла крепится на любое удобное место в котельной, на расстоянии от котла, ограниченном длиной провода термодатчика и защищённое от высокой температуры. Термодатчик контроллера вставляется в предусмотренное отверстие в котле, находящееся на горизонтальной поверхности корпуса котла возле выхода дымового патрубка котла. Подробное описание функций контроллера прилагается.

5.7. Котёл устанавливается на бетонное основание или на металлический лист (если пол сгораемый), как описано в разделе 3 и его нижняя часть, примыкающая к полу или металлическому листу промазывается термостойким герметиком изнутри или снаружи котла.

5.8. В нижней части дымовой трубы необходимо пре­дусмотреть закрывающееся отверстие для периодичес­кой чистки трубы от сажи.

5.9. Все работы по монтажу системы необходимо пору­чить квалифицированной бригаде, знакомой с её устрой­ством. Помните, что только правильно смонтированная система обеспечит надежную работу котла.

6. Работа котла

6.1. Котел является отопительным агрегатом непре­рывного действия при периодической загрузке топлива и выноса шлака.

6.2. Розжиг котла осуществляется в следующем порядке:
а) Через верхнюю ревизионную зольную дверцу на колосники равномерно укладывается 3-4 кг сухих дровяных поленьев.
б) Затем засыпается уголь до полного объёма. Если применяется мелкий уголь, то во избежание его просыпания через колосниковую решётку после прогорания дров необходимо сначала засыпать слой крупного угля, затем мелкого. Если вместо дров используются брикеты, то на них можно сразу насыпать мелкий уголь.
в) Загрузочная крышка закрывается, укладываясь на предварительно насыпанный песок в промежуток между ободами загрузочного отверстия.
г) Через открытую нижнюю зольную дверцу в зольник укладывается скомканный лист бумаги, на который кладутся несколько тонких щепок, потом покрупнее и сверху 3-4 кг. древесных сухих поленьев.
д) Включается контроллер. Заданная температура устанавливается 70 град. Дымосос должен заработать, создавая разрежение в котле и обеспечивая тем самым подачу воздуха через открытую нижнюю зольную дверцу.
е) В зольнике снизу поджигается бумага и щепки. Нижняя дверца зольника не закрывается. По мере разгорания заложенного топлива в зольнике, горение передаётся дровам или брикетам, расположенным на колосниковой решётке. При розжиге мощность дымососа рекомендуется установить на контроллере 100%. При достижении температуры воды в котле 60 град., проверьте, загорелся ли уголь. Если нет, подкладывайте поленья, пока горение не передастся углю. Убедившись, что нижний слой угля загорелся, установите желаемую температуру подачи на контроллере, мощность дымососа установите соответственно фракции применяемого угля (чем крупнее уголь, тем меньше мощность), закройте нижнюю зольную дверцу и установите положение задвижек соответственно создаваемому разрежению в трубе дымохода (чем сильнее естественная тяга, тем больше прикрыты задвижки).

6.3. По мере окончания закладки угля не требуется повторный розжиг до окончания отопительного сезона. Необходимо только периодически производить дозагрузку котла углём и выемку шлака через нижнюю зольную дверцу. Это должно происходить в следующей последовательности:
а) Как только потребуется засыпать новую порцию топлива, устанавливаете на контроллере мощность дымососа 100 % и закрываете обе задвижки на нижней зольной дверце для создания наибольшего разрежения в котле во избежание выхода дымогазов в помещение при открытой загрузочной крышке. Если дымосос находится в режиме поддержания заданной температуры и работает на малых оборотах при заданной 100% мощности, установите желаемую температуру теплоносителя на 5-10 град выше, чтобы дымосос набрал максимальные обороты.
б) Открываете загрузочную крышку и засыпаете новую порцию топлива. Закрываете крышку, убедившись, что песочный затвор не содержит кусочков угля и в нём достаточно песка для обеспечения герметичности. Закрываете крышку.
в) Открываете нижнюю зольную дверцу, металлическим совком удаляете шлак, также кочергой прочёсываете между трубами колосниковой решётки для просыпания застрявшего шлака в зольник до появления раскалённых угольков. Также удаляете. Нижнюю дверцу закрываете, а задвижки на ней устанавливаете в рабочее положение (открытое).

Дозагруженный таким образом котёл продолжает работать, но на некоторое время произойдёт снижение температуры теплоносителя, так как часть тепла передастся новой холодной порции угля и потребуется время для установления температурного режима. Это может длиться от одного часа до нескольких часов в зависимости от фракции и теплотворной способности применяемого топлива.

Если Вы применяете рекомендованную фракцию угля 25-50 мм., то весь период сжигания разовой загрузки (5-20 дней) Вам не потребуется обслуживать котёл, всё сделает автоматика. Но если Вы будете использовать мелкую фракцию угля, штыб, пыль, то во избежание снижения температуры придётся раз в 2-3 суток прочёсывать колосники от золы через нижнюю зольную дверцу.

На дровах данный котёл использовать не рекомендуется, так как из-за малой насыпной плотности, низкой теплотворной способности и интенсивного выделение дёгтя из дров сводятся на нет уникальные параметры данного котла по длительности горения. Кроме того, интенсивное отложение смолистых соединений на стенках котла и крыльчатке дымососа может привести не только к быстрому выходу из строя автоматики, но и ощутимому снижению эффективности теплообмена.

www.tt-kotel.com

Украинские котлы Энергия ТТ

Украинские котлы Энергия ТТ

Отопительные котлы длительного горения Энергия ТТ представляют собой не нуждающиеся в регулярном обслуживании установки. Они являются универсальными в эксплуатации, поскольку способны функционировать на твердых породах древесины с влажностью не выше 20%, брикетах, угле, пеллетах и щепках. Нижний принцип горения – это основная отличительная черта этого котельного оборудования. Такая инновация способствует тому, что агрегат в отопительный период будет работать беспрерывно, а пользователь будет обладать возможностью загрузки топки горючим без остановки действия всей системы. К тому же, не придется ожидать полного прогорания материала, используемого в качестве топлива. Энергия ТТ бесперебойно отапливает здание весь сезон.

Некоторые пользователи придерживаются ложного мнения о том, что твердотопливным котлам необходимо регулярное обслуживание и соответственно временные затраты. Но конструкция этого устройства снабжена некими новшествами, не подразумевающими со стороны пользователя частого ухода за системой. На то, чтобы доложить дрова либо уголь у оператора уйдет не больше, чем четверть часа. Полностью менять уголь необходимо лишь один раз в три недели, дрова же придется подкладывать немного чаще – каждые сутки. И не страшно если произойдет непредвиденное отключение электроэнергии. Надежные твердотопливные котлы Энергия ТТ даже в случае отсутствия электрики смогут в доме поддержать нужную температуру. Если же надлежащим образом подобрать комплектацию агрегата, то он без электричества сможет проработать довольно долго.

Принцип функционирования Энергии ТТ

Принцип работы котла сводится к таким позициям:

ü  В межсезонье одна закладка угля позволит оборудованию беспрерывно работать около 20 дней. На длительность работы влияют следующие факторы: выбор уровня мощности, теплопотери строения, ситуация с дымоходом, объем теплоносителя и степень утепленности теплотрассы. Продолжительность функционирования будет зависеть от температурных показателей: чем выше они будут тем дольше будет и длительность работы. Если пользователь будет проводить дозагрузку оборудования еще до того, как топливо выгорит окончательно, то активность установки не станет прерываться на протяжении всего обогревательного сезона. Как было сказано выше, делается это не так и часто. А если температура воздуха на улице будет достаточно высокой, то досыпать качественный уголь придется еще реже. Оборудование не будет затухать и пользователю не придется каждый раз мучиться с его разжиганием.

ü  Выбор оптимального варианта топлива. Многие пользователи, искусившись низкой стоимостью древесины, непременно выберут ее. Но, если учесть низкий уровень ее калорийности, то по общему количеству выделяемого тепла она выиграет у угля не весьма сильно. Вдобавок ко всему, «подкармливать» котел деревом придется намного чаще, чем углем. Вид горючего никоим образом не оказывает влияния на температурный режим обогреваемого пространства. Тут вопрос заключается исключительно в удобстве использования.

ü  В котлах Энергия ТТ предусмотрено устройство, поставляющее кислород, необходимое его количество координируется автоматически. Продукты сгорания и прочие загрязнения удаляются природной тягой дымохода и напорным вентилятором.

ü  Если не корректно эксплуатировать котел, то он может перегреться, но в плане прочности он характеризуется безопасностью.

Купить котел долгого горения Энергия ТТ рекомендуется потому, что если его сравнивать с иными установками, то он окажется более выгодным с экономической точки зрения.

energiatt.com

Котел длительного горения Энергия ТТ-10 кВт, котёл енергия тт

Котел «Энергия комфорт»

Твердотопливные котлы «Энергия ТТ» 10 кВт – это отличная замена дорогостоящему газовому оборудованию, поскольку одна загрузка топлива позволяет им функционировать около 20 суток. Такой агрегат дает возможность полностью отказаться от дорогущего центрального отопления и начать экономить собственные деньги. Этому устройству нет равных по комфорту в эксплуатировании. Процесс обслуживания всей системы ускоряет верхняя удобная загрузка. Благодаря современной автоматике пользователь может выставить комфортную и приемлемую для него температуру. Оператор может выставить на датчике показатель даже в 65 градусов, и автоматика самостоятельно будет его поддерживать.

Давно в прошлом остались твердотопливные неуправляемые отопительные системы. Котлы «Энергия ТТ», мощность которых составляет 10 кВт, дали начало новой эре безопасного, экономичного и управляемого отопления. Этим конструкциям не нужна регулярная уборка. В них интегрирована система частичного самоочищения, поэтому устройство чистится самостоятельно, а человеческая помощь ему необходима всего один раз в две или три недели.

Показать весь текст...

Благодаря своей универсальности котлы «Энергия Комфорт» способны работать на самых различных вариантах топлива: коре, брикетах, угле, опилках, дровах и так далее. Наибольшей калорийностью обладает уголь, поэтому он продуцирует тепло в максимальном количестве. На нем оборудование от компании «Энергия комфорт» с мощностью в 10 кВт может работать от трех до девяти суток. Продолжительность функционирования увеличится во время плюсовых температур и период активности установки в это время может достигать 20 дней.

Если пользователь решил котел «Энергия ТТ» купить, чтобы в качестве горючего материала использовать дрова либо брикеты, то продолжительность горения сократится до одних суток. Применяемая компанией технология нижнего горения в значительной мере снизит затраты на отопление, а также обеспечит возможность докладывать топливо в процессе функционирования устройства.

Благодаря этому котел без угасания будет функционировать весь отопительный сезон. Оператору необходимо исполнять лишь одну функцию: следить за количеством горючего и своевременно его докладывать. «Энергия ТТ» купить выгодно еще по одной причине: они способны полностью обеспечить пользователя горячей водой. Необходимо лишь подключить бойлер косвенного нагревания.

energiakomfort.com.ua

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
