Устройство котла атмос – Котлы Атмос: обзор, характеристики, отзывы

Содержание

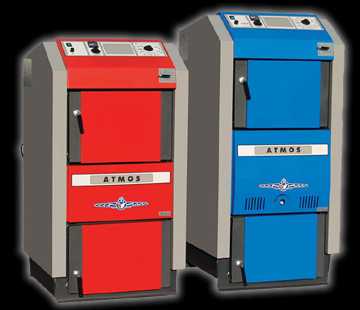

Обзор котла Atmos DC | фото, цены

Твердотопливный пиролизный котел Atmos, серии  DC - S предназначены для отопления жилых домов, производств, складов, административных помещений. Данная серия рассчитана на площадь от 120 до 1500 м2, в зависимости от типа. При сжигании используется принцип газогенерации с использованием вытяжного вентилятора.
а) вытяжной вентилятор - для котлов DC18S, DC22S, DC25S, DC30SX, DC32S, DC40SX, DC50S,  DC75SE.
б) нагнетательный вентилятор- для DC70S, DC100. DC105.DC150

При сварке корпуса котла используется европейская сталь толщиной 6 – 8 мм. Отсек для загрузки топлива располагается в верхней части котла, нижняя часть предназначена для догорания газов. Две камеры разделены между собой керамическим элементом с продольным отверстием для движения пиролизных газов, в нижней части установлен огнеупор, так же из керамики. На задней стенке многоходовой канал для топочных газов (камера дожига), заслонка для растопки, подключение дымохода. На верхней части панель управления:

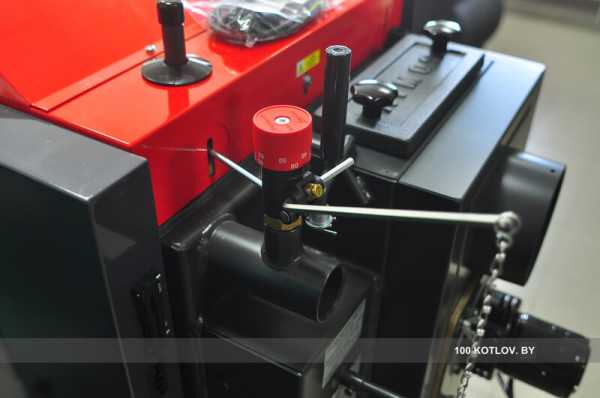

Между корпусом и обшивкой размещен утеплитель, который уменьшает теплопотери и не дает обжечься пользователю. В задней части котла находится канал привода  первичного  и  вторичного  воздуха,  который  оснащён  регулировочной  заслонкой, управляемой  регулятором  тяги  «FR  124».

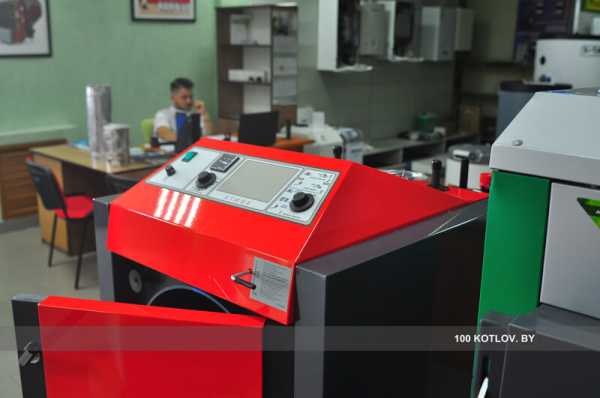

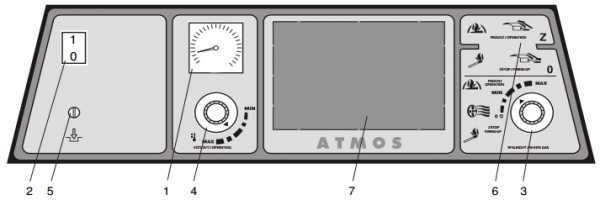

Описание приборной панели:
1.  Термометр– указывает температуру воды на выходе из котла
2.  Главный выключатель– позволяет выключить весь котёл в случае необходимости
3.  Термостат топочных газов– предназначен для выключения вентилятора после догорания топлива
4.  Регулировочный термостат (котловой)– управляет работой вентилятора по температуре воды на выходе из котла
5.  Предохранительный термостат защищает  котел от перегрева, при неисправности регулировочного термостата или сигнализирует превышение аварийной температуры.

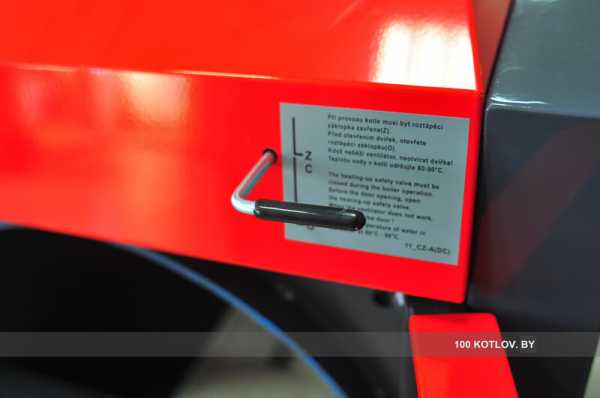

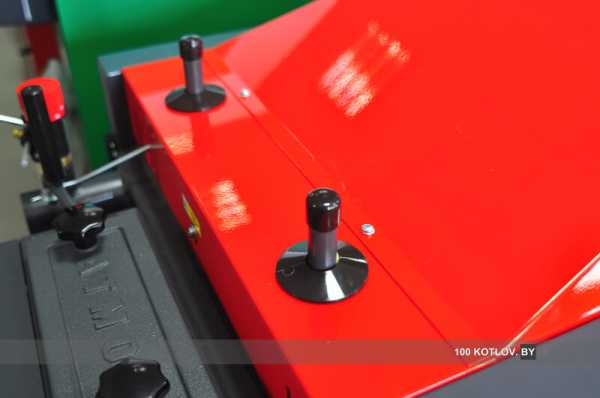

6.  Тяга  растопочной заслонки.
7.  Штатное место, для подключения контроллера.

Принцип работы котла Atmos
При растопке топлива на керамической решетке мы получаем угли, а сверху сухие дрова. Благодаря ограниченному доступу кислорода мы из древесных углей получаем газ пиролиз, который при смешивании со вторичным воздухом (поступает через сопла в решетке), сгорает в нижней камере котла. Нижнее горение позволяет просохнуть дровам и удалить водяной пар, который так опасен для стальных твердотопливных котлов.


1.   Корпус котла
2.   Дверки загрузочные
3.   Дверки зольника
4.   Вентилятор
 - нагнетательный
 - вытяжной (S)

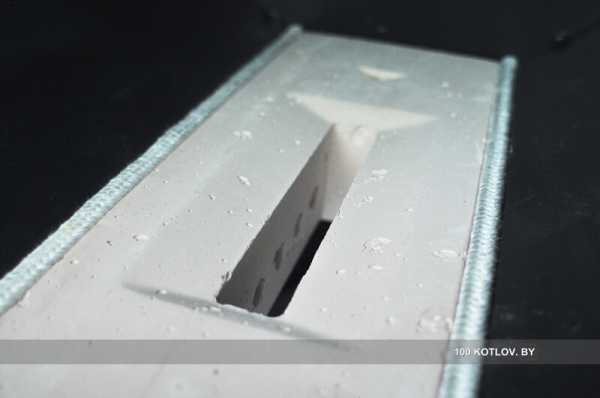

5.   Формовой огнеупор – сопло
6.   Панель управления
7.   Предохранительный  термостат для насоса – 95°С (только у «DC75SE»)
8.   Регулировочная заслонка
9.   Формовой огнеупор – у типа «GS» - бок топки
10.  Формовой  огнеупор  –  у типа «GS» - сферическое пространство
11.  Уплотнения – сопла – 12х12 (14х14)
12.  Формовой огнеупор – полумесяц
13.  Растопочная заслонка
14.  Формовой огнеупор – у типа «GS» - задняя стенка сферического пространства
15.  Дверка для чистки
16.  Заслонка
17.  Тяга растопочной заслонки
18.  Термометр
19.  Заслонка топки
20.  Выключатель с контрольной лампочкой
22.  Регулятор тяги «Honeywell FR 124»



23.  Охлаждающий контур от перегрева
24.  Регулировочный  термостат  вентилятора
25.  Наполнитель дверок – материал Сибрал
26.  Уплотнение дверок – шнур 18х18
27.  Керамика – крыша
29.  Конденсатор вентилятора
31.  Формовой огнеупор – полумесяц
32.  Формовой огнеупор – плита топки
34.  Отверстие для чистки («DC70S»)
35.  Термостат топочных газов
36.  Предохранительный термостат
38. Сферическое  пространство  D15(P)  -  для DC15E
39. Обкладка камеры сжигания для DC15E
40. Термостат для насоса DC15E
41. Заслонка  топки

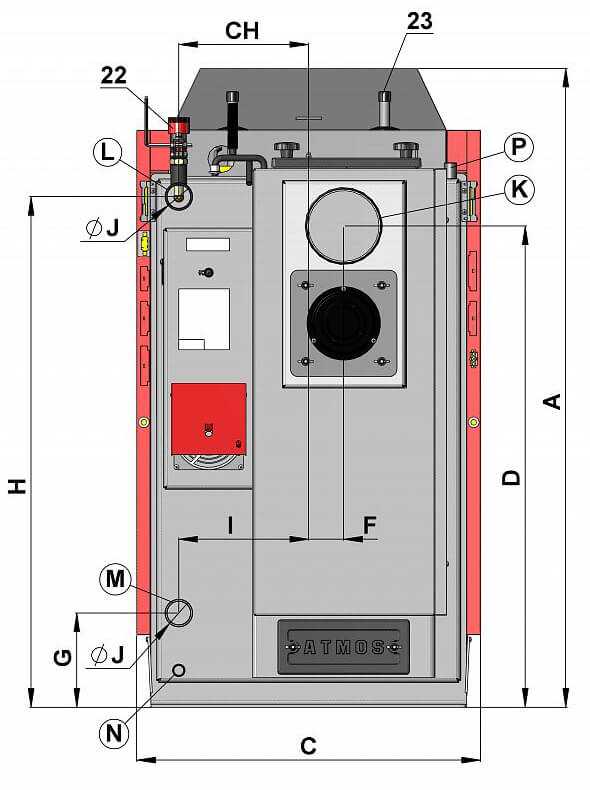

K  - горловина дымохода
L  - выход воды из котла
M  - вход воды в котёл
N  - патрубок для напускного крана
P  - патрубок для датчика вентиля охлаждающего контура («TS 130», «STS 20»







Технические характеристики котла Atmos серии DC

Тип DC18S DC22S DC25S DC32S DC40SX DC50S DC70S DC75SE DC100
Диапазон мощности (кВт) 20 22 25/27 35 40 49,9 70 75 99
Предписанная тяга дымовой трубы (Па) 20 23 23 24 24 25 30 30 35
Вес котла (кг) 269 324 326 366 368 433 515 669 820
Объем воды (л) 45 58 58 80 80 89 93 190 294
Объем загрузочной воронки (дм3) 66 100 100 140 140 180 180 345 400
Максимальная длина поленьев (мм) 330 530 530 530 530 730 730 1000 730
Расход в течение отопительного сезона 20 22 25 35 40 50 70 75 99
Предписанное топливо Сухое дерево с теплотворностью 15 - 18 МДж/кг, диаметр 80 - 150 мм, влажность 12 - 20%
Минимальная температура возвращающейся воды 65 °C
Величины отдачи (КПД) в полном диапазоне мощности (%) 83.3 85,4 % 89,9 % 88,9 % 88,9 % 85,7 %
86,3 %
83 % 89 %

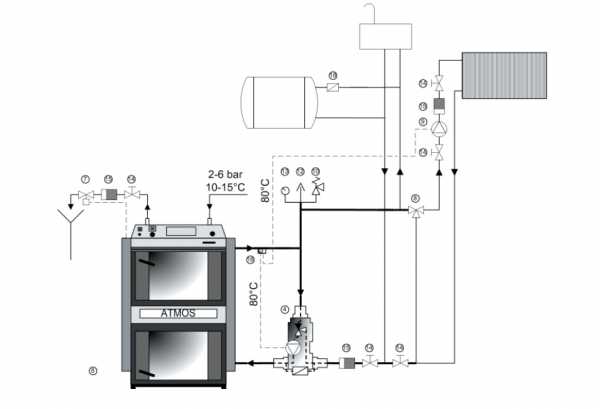

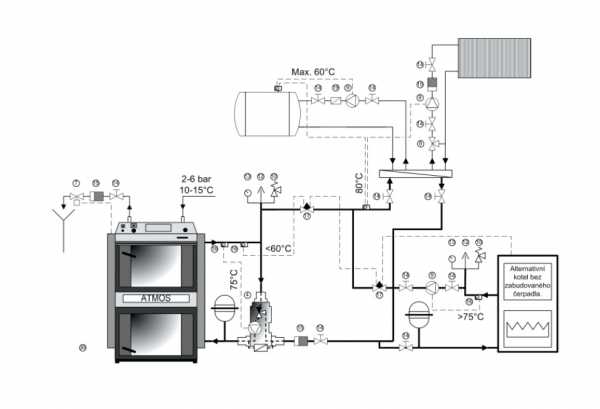

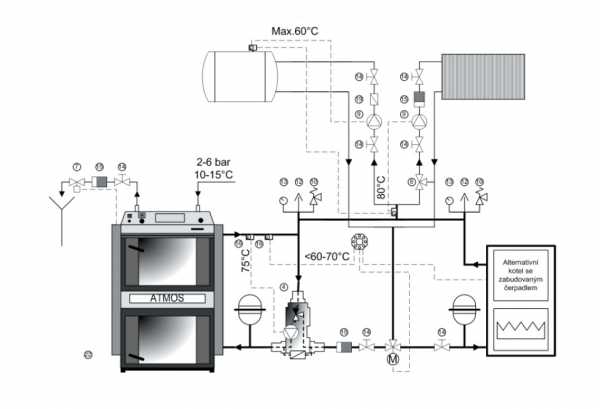

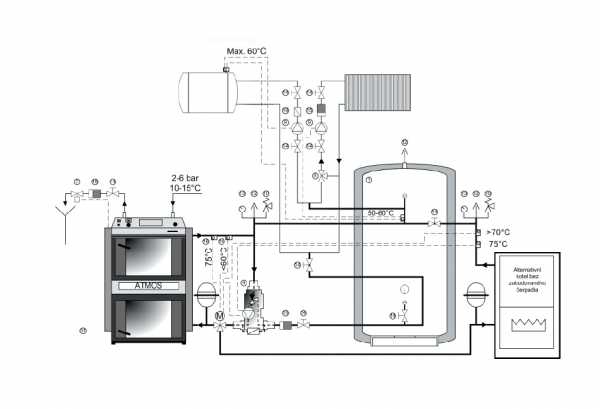

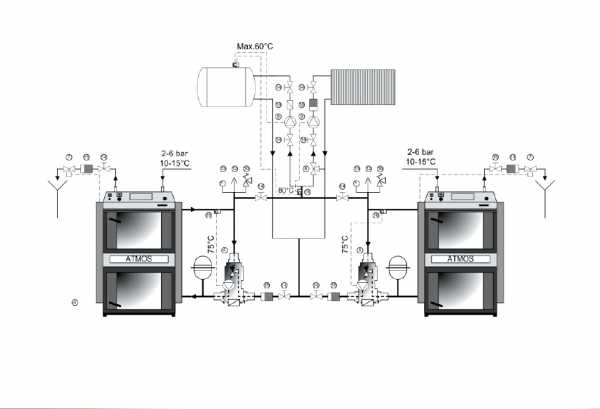

Схема подключения твердотопливного котла Atmos с буферной емкостью

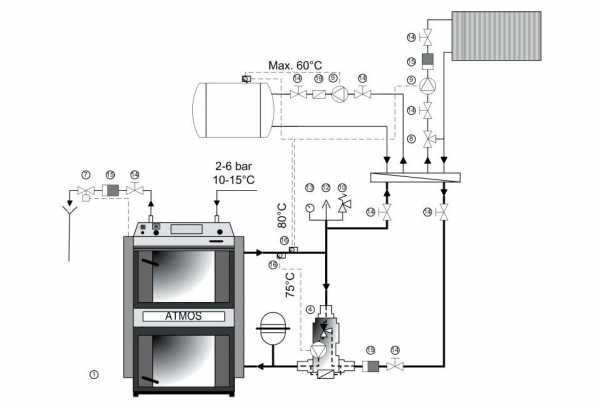

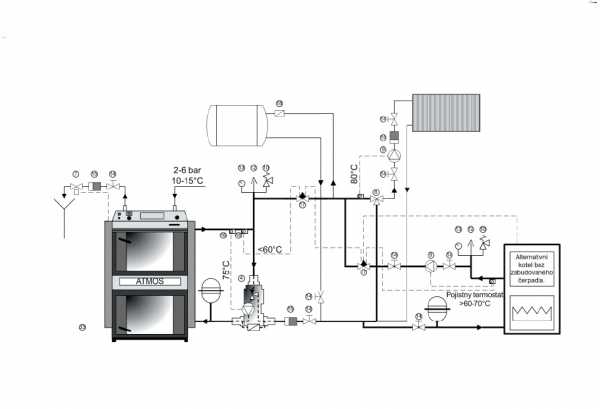

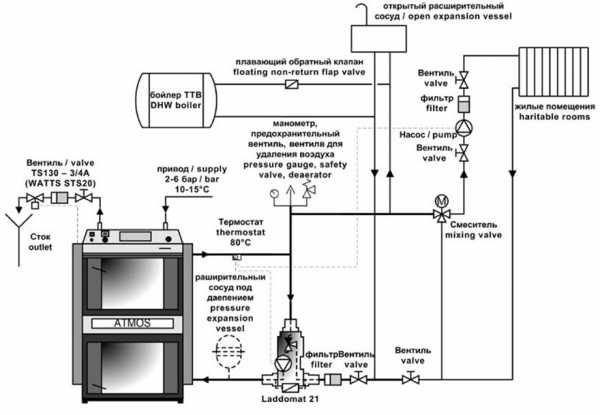

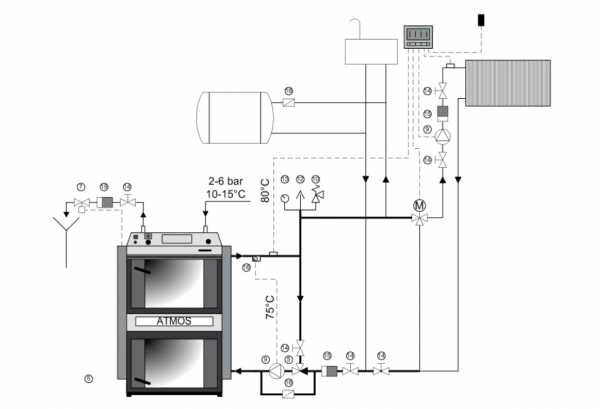

Схема подключение с термостатическим вентилем.

Обзор твердотопливного котла Atmos серии DC-S

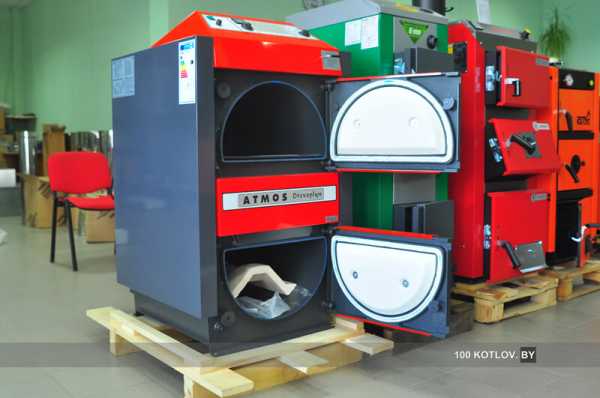

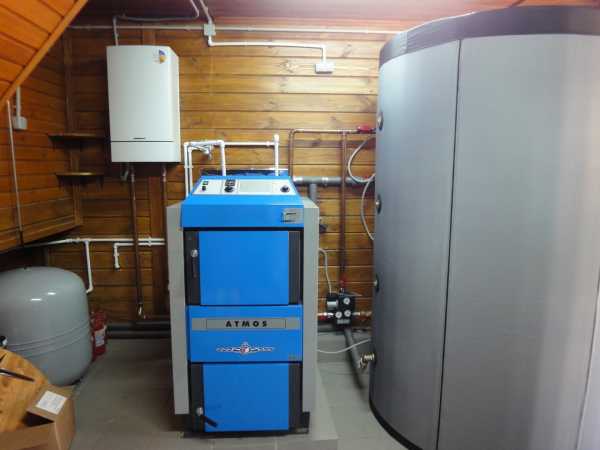

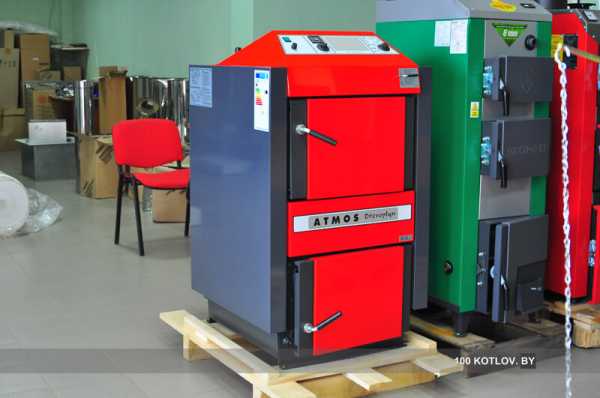

Котел Atmos DC-S 22 расположен в нашем магазине.



































В чем преимущество котлов Atmos?
Высокий КПД до 89 % и не большой расход дров, в отношении традиционных котлов длительного горения. Экономия в отопительный сезон может составлять от 20 до 30 %. Начинайте экономить уже сегодня.
Экологическая работа. Газифицирующие котлы «ATMOS», благодаря своей конструкции получены достаточно низкие показатели по выбросам. По европейским стандартам котлу присвоен 5-ый класс.

Рынок твердотопливных котлов огромен, но практически все из них предназначены для угля, характерная особенность которых не глубокие топки. Дрова, порезанные на маленькие части горят не долго и выдают малое КПД.
Низкая зольность. Чистить его придется раз в неделю и то от пыли. Вытяжной вентилятор обеспечит удаление золы в процессе работы, а при загрузке топлива в процессе горения дым не будет поступать в помещение.
Твердотопливный котел Atmos – это настоящий котел, который работает на дровах. Максимально прост в эксплуатации и обслуживании. 8 мм сталь обеспечит длительный срок службы. Встроенный контур охлаждения позволит полностью исключить возможность перегрева котла, а установка дополнительной буферной емкости сохранит в вашем доме тепло на 2-3 дня.
Твердотопливные котлы Атмос, это котлы длительного горения, даже без бака аккумулятора, хватит 2 закладки в сутки. Газификация древесины (пиролиз) с последующим сжиганием древесного газа в керамической камере сгорания гарантирует полное прогорание всех горючих частиц.



Все пользователи в первую очередь изучают отзывы на котел Atmos, а их в сети интернет предостаточно. Тот, кто выбирает чешского производителя, готов получить качественный товар по  доступной цене. Но не забывайте, оборудование европейского производителя лучше всего использовать с буферной емкостью, если позволяет место в котельной. При расчете можно использовать 50 л. на 1 кВт мощности, в то время, как у других производителей только до 30л., это говорит о высокой производительности котла.
На фото из отзыва от пользователя показана, сколько золы образуется в зольнике после 2 недель использования.


Кто покупает котел Atmos?
Сейчас большинство европейских котлов продаются по одной стоимости, цена отличается не сильно, но вот если вдаваться в характеристики, то сразу можно понять, какой котел будет более экономичным.  Каждый хочет получить максимум по минимальной стоимости: комфорт, безопасность и качество. Котлы Atmos ко всему этому приносят реальную экономию. Переплатив не большую стоимость на начальном этапе, вы все вернете с излишком в процессе эксплуатации и уже со второго года использования. Atmos умеет экономить!

100kotlov.by

Котлы длительного горения Atmos (Атмос), описание модельного ряда

модельный ряд Атмос
    Содержимое:
  1. Модельный ряд котлов Атмос
  2. Монтаж и эксплуатация
  3. Инструкции для котлов Atmos

Чешская компания Atmos является одним из крупнейших европейских производителей отопительного оборудования. Большинство изготовленной продукции, около 80% идет на экспорт в страны ЕС и РФ.

Котлы длительного горения Atmos работают на дровах, угле, пеллетах, а также могут быть комбинированного типа и отапливать помещение с помощью двух разных видов топлива.

Модельный ряд котлов Атмос


Можно условно разделить все виды изготавливаемой компанией отопительного оборудования на пять основных групп, по типу используемого топлива:

  • Дровяные — использующие древесину, принцип работы котлов основан на использовании процесса газогенерации при сжигании дров. Для этого воздух в топочной камере нагревается до максимально высокой температуры. При условии ограниченного доступа кислорода, выделяется большое количество CO.
    Газогенераторные дровяные котлы Atmos имеют две керамические камеры сгорания. Объемный зольный ящик позволяет проводить обслуживание и чистку раз в неделю.
    Твердотопливный котел отопления на дровах Атмос имеет систему автоматического контроля подачи воздуха и предотвращения самопроизвольного затухания пламени.
    Производительность установки в зависимости от модели составляет от 14 до 100 кВт. Водогрейные котлы на дровах идеальное решение для отопления бытовых и промышленных зданий.
  • установленный котёл Атмос Дрова-уголь — котлы Atmos могут использовать для топки сразу два вида твердого топлива, как вместе, так и по отдельности. Имеют две топочные камеры. В верхнюю помещают уголь и дрова для растопки. В нижней камере происходит дожиг газов.
    Угольно-дровяной котел имеет вращающуюся колосниковую решетку, что обеспечивает легкое отделение золы. Для увеличения времени автономной работы в конструкции пиролизных котлов отопления Атмос на дровах и угле устанавливается вместительная топка.
    Вытяжной вентилятор, работающий в автоматическом режиме, обеспечивает отсутствие дыма при подкладывании дров и во время топки. При полной загрузке дров котел может проработать до 12 часов.
  • Пеллетные — обеспечивают автономную работу котла в течение 7-14 дней. В стандартной комплектации устанавливается бункер для пеллет емкостью 250-500 л. Допускается правостороннее или левостороннее подключение.
    Пеллетный котел длительного горения Atmos использует шнековую подачу гранул на горелку. Происходит автоматическое поджигание топлива с помощью нити накаливания. После разогрева дол необходимой температуры, с помощью датчиков на пеллетной горелке, выбирается оптимальный режим горения.
    Сервисное обслуживание осуществляется не чаще чем раз в 7-14 дней. Чешские автоматические отопительные котлы Атмос на пеллетах могут применяться для топки небольших помещений и домов с площадью до 400 м².
  • Угольные — корпус изготавливается из жаропрочной стали с толщиной 3-6 мм, что позволяет выдерживать высокую температуру во время горения бурового или черного угля. Допускается топка с помощью древесных отходов и небольших поленьев до 33 см в длину.
    Пиролизные твердотопливные угольные котлы длительного горения Атмос укомплектованы нагнетательным и вытяжным вентилятором. Осуществляется первичная и вторичная подача воздуха. В результате пиролизный угольный котёл Atmos на твердом топливе может развить мощность до 26 кВт.
  • Комбинированные — явным преимуществом комбинированных многотопливных котлов: на дровах, пеллетах, газе и жидком топливе, является возможность без длительного переоборудования топить каждым из перечисленных видов топлива.
    Переход с угля на жидкое топливо осуществляется в течение 10-15 минут и не требует особых технических навыков. Топочная камера с газовой горелкой отделена от топки для твердого топлива водяным слоем, для снижения влияния друг на друга. Такая конструкция позволяет достичь максимальной эффективности, независимо от типа используемого топлива.


Время горения на одной загрузке зависит от типа используемого топлива и вида оборудования. При максимальной производительности установка может проработать не менее 12 часов.

Монтаж и эксплуатация


дровяной Atmos Монтаж ТТ котлов Atmos осуществляется по правилам, распространяющимся на все твердотопливные агрегаты. Обязательно проводится установка систем безопасности: датчиков сброса давления и перегрева, обратного клапана и расширительного бачка.

Первая растопка проводится при наполнении топки топливом на ⅔, без включения режима газогенерации. После этого эксплуатация осуществляется без ограничений. Обвязка выполняется в согласии со схемой, предоставленной заводом изготовителем.

Допускается монтаж котельных с котлами Атмос с подключением нескольких агрегатов в одну рабочую сеть. Это дает возможность увеличить производительность до 1000 кВт. Предварительно необходимо подсчитать необходимую мощность и составить проект с учетом теплопотерь здания и общей отапливаемой площади.

При подборе мощности установки в расчет принимается вид используемого топлива и коэффициент тепловой энергии, выделяемый при его сжигании.

Инструкции для котлов Atmos


Скачать Atmos A25 и A45 - пеллетная горалка - установка и обслуживание.pdf (5,15 Mb) (cкачиваний: 21)
Скачать Atmos AC25S и AC35S - эксплуатация и сервис.pdf (3,54 Mb) (cкачиваний: 25)
Скачать Atmos C18S, C20S, C30S и C40S, C50S - рекомендации по монтажу и сервису.pdf (4,33 Mb) (cкачиваний: 33)
Скачать Atmos D15, D20, D30 - инструкция по установке и обслуживанию.pdf (2,56 Mb) (cкачиваний: 38)
Скачать Atmos D15P, D20P, D30P, D45P - руководство пользователя.pdf (3,92 Mb) (cкачиваний: 23)
Скачать Atmos DC15E, DC18S, DC22S, DC25S, DC32S, DC50S, DC70S, DC75SE - монтаж и эксплуатация.pdf (4,67 Mb) (cкачиваний: 42)
Скачать Atmos DC15EPL, DC18SPL, DC25SPL, DC32SPL - инструкция по монтажу и сервису.pdf (3,75 Mb) (cкачиваний: 16)
Скачать Atmos DC100 - техническая документация.pdf (3,2 Mb) (cкачиваний: 17)

avtonomnoeteplo.ru

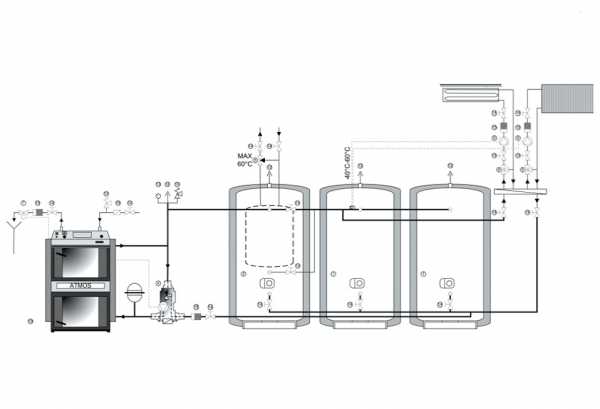

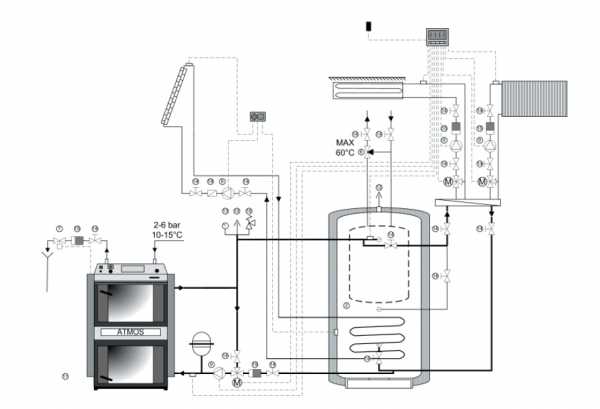

Рекомендуемые схемы подключения котлов Atmos до 100кВт.

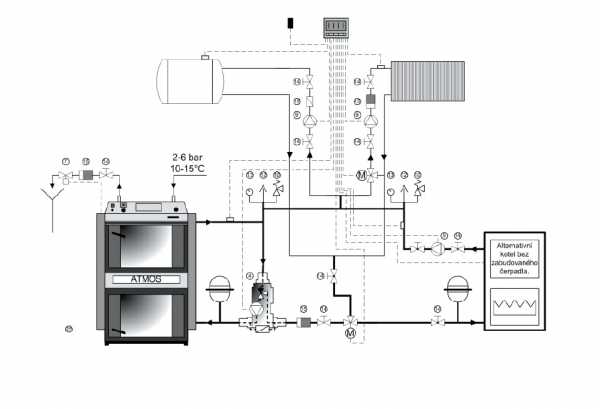

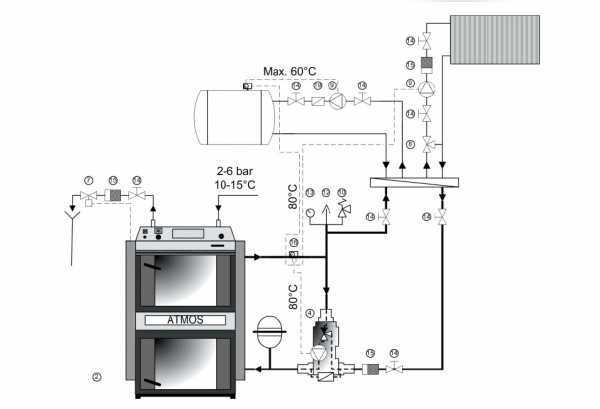

1. Предписанное включение котла с арматурой Laddomat 21

2. Предписанное включение котла с терморегулирующим вентилем

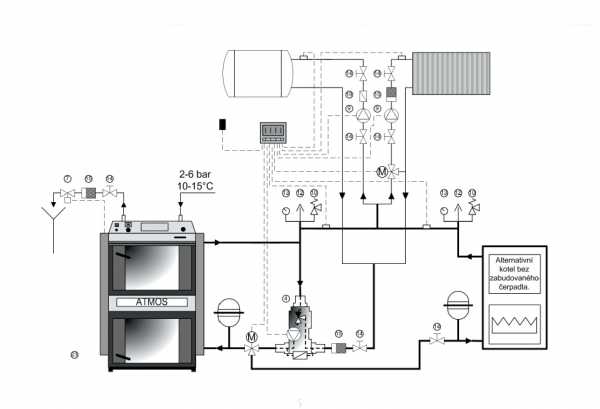

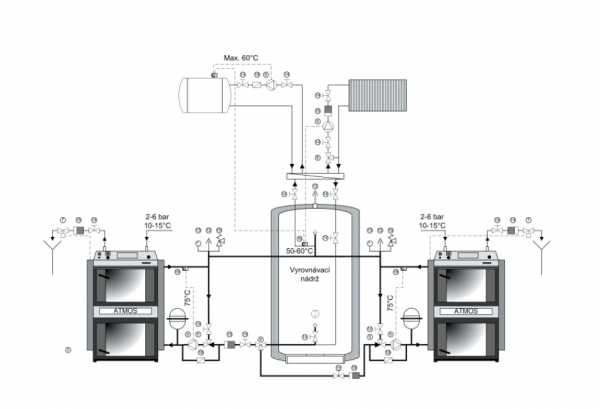

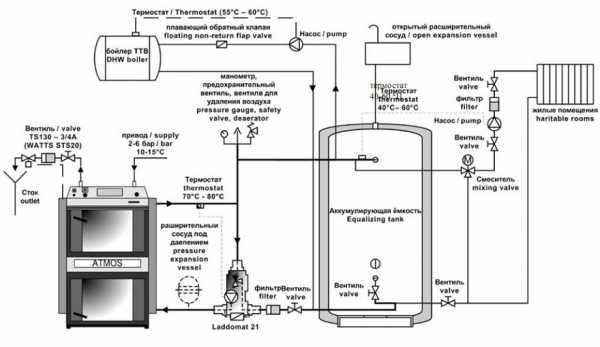

3. Предписанное включение котла с буферной ёмкостью

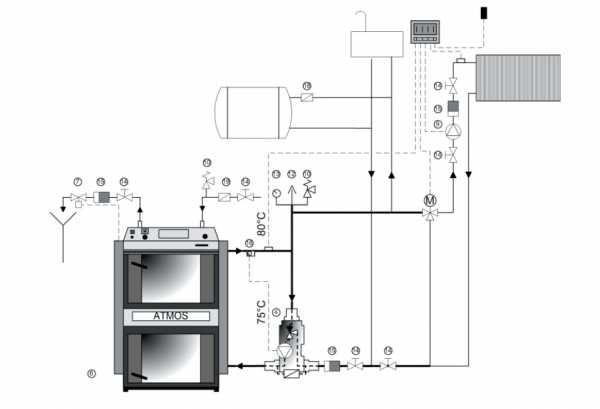

4. Подключение котла с «Laddomat 21», одним контуром отопления с обогревом TUV в комбинированном бойлере, закрытый расширительный бак - простое регулирование с тремя дополнительными термостатами

5. Подключение котла с «Laddomat 21», одним контуром отопления с обогревом TUV в комбинированном бойлере, закрытый расширительный бак - простое регулирование с двумя дополнительными термостатами

6. Подключение котла с терморегулирующим вентилем, одним контуром отопления с обогревом TUV в комбинированном бойлере, закрытый расширительный бак - простое регулирование с тремя термостатами

7. Подключение котла с терморегулирующим вентилем, одним контуром отопления с обогревом TUV в комбинированном бойлере, закрытый расширительный бак - простое регулирование с двумя термостатами



8. Подключение котла с терморегулирующим вентилем, одним контуром отопления с обогревом TUV в комбинированном бойлере, открытый расширительный бак - электронное регулирование системы отопления

9. Подключение котла с «Laddomat 21», одним контуром отопления с обогревом TUV в комбинированном бойлере, открытый расширительный бак - электронное регулирование системы отопления

10. Подключение котла с двумя управляемыми трехходовыми клапанами, одним контуром отопления с обогревом TUV в комбинированном бойлере, открытый расширительный бак - электронное регулирование системы отопления и возвратной воды в котле



11. Подключение котла с «Laddomat 21», одним контуром отопления с обогревом TUV в комбинированном бойлере, открытый расширительный бак - простое регулирование с одним дополнительным термостатом

12. Подключение котла с «Laddomat 21», двумя контурами отопления, компенсационный бак с обогревом TUV, солярный обогрев, закрытый расширительный бак- электронное регулирование системы отопления

13. Подключение котла с терморегулирующим вентилем, двумя контурами отопления, компенсационный бак с обогревом TUV, солярный обогрев, закрытый расширительный бак - электронное регулирование системы отопления

14. Подключение котла с управляемым трехходовым вентилем, двумя контурами отопления, компенсационным баком с обогревом TUV, солярный обогрев, закрытый расширительный бак - электронное регулирование системы отопления и возвратной воды в котел

15. Подключение котла с терморегулирующим вентилем, одним контуром отопления, с обогревом TUV в комбинированном бойлере, компенсационным баком, закрытый расширительный бак- простое регулирование двумя термостатами

16. Подключение котла с терморегулирующим вентилем, одним контуром отопления, с обогревом TUV в комбинированном бойлере, компенсационным баком, закрытый расширительный бак - простое регулирование с двумя термостатами

17. Подключение котла с управляемым трехходовым вентилем, одним контуром отопления, с обогревом TUV в комбинированном бойлере, компенсационным баком, закрытый расширительный бак - электронное регулирование системы отопления и возвратной воды в котле

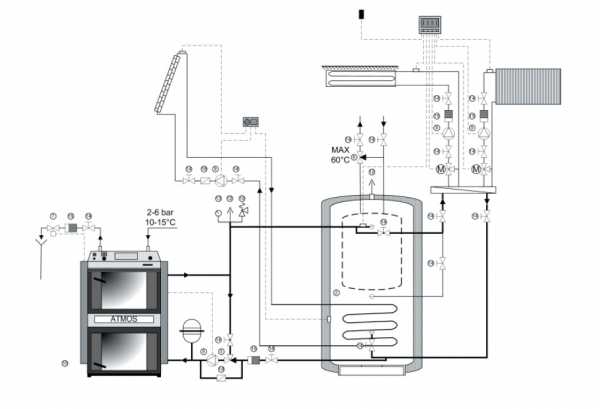

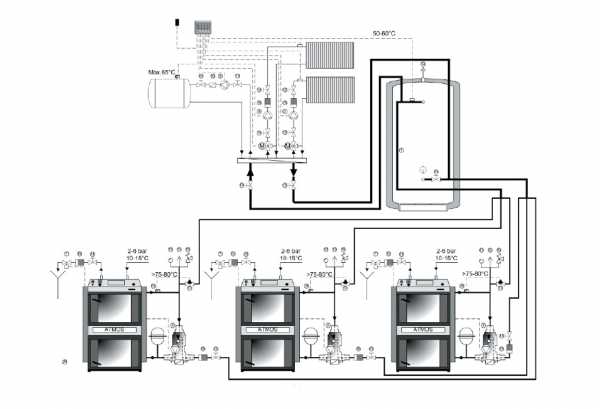

18. Подключение котла с «Laddomat 21» и двумя аккумулирующими баками с обогревом TUV, одним контуром отопления, закрытый расширительный бак- электронное регулирование системы отопления

19. Подключение котла с управляемым трехходовым вентилем и двумя аккумулирующими баками с обогревом TUV, одним контуром отопления, закрытый расширительный

20. Подключение котла с «Laddomat 21» и двумя аккумулирующими баками, одним контуром отопления с обогревом TUV в комбинированном бойлере, открытый расширительный бак - электронное регулирование системы отопления

21. Подключение котла с «Laddomat 21» и тремя аккумулирующими баками с обогревом TUV, двумя контурами отопления, закрытый расширительный бак - простое регулирование с одним дополнительным термостатом

22. Подключение котла с «Laddomat 21» и тремя аккумулирующими баками с обогревом TUV, двумя контурами отопления, закрытый расширительный бак - электронное регулирование системы отопления

23. Подключение котла с «Laddomat 21» и аккумулирующим баком, двумя контурами отопления, с обогревом TUV в комбинированном бойлере, закрытый расширительный бак - электронное регулирование системы отопления

24. Подключение двух котлов, «Laddomat 21», с одним контуром отопления, с обогревом TUV в комбинированном бойлере, закрытый расширительный бак - электронное регулирование системы отопления и автоматическое переключение работы котлов с помощью трехходового вентиля

25. Подключение двух котлов, «Laddomat 21», с одним контуром отопления, с обогревом TUV в комбинированном бойлере, закрытый расширительный бак - простое регулирование системы отопления и переключение работы котлов с помощью трехходового вентиля

26. Подключение двух котлов с «Laddomat 21» для защиты обратного хода у обоих котлов, с одним контуром отопления, с обогревом TUV в комбинированном бойлере, закрытый расширительный бак - электронное регулирование системы отопления и автоматическое переключение работы котлов с помощью трехходового вентиля

27. Подключение двух котлов с «Laddomat 21» для защиты обратного хода у обоих котлов, с одним контуром отопления, с обогревом TUV в комбинированном бойлере, закрытый расширительный бак - простое регулирование системы отопления и автоматическое переключение работы котлов с помощью трехходового вентиля

28. Подключение двух котлов, «Laddomat 21», с одним контуром отопления, с обогревом TUV в комбинированном бойлере, закрытый расширительный бак - электронное регулирование системы отопления и автоматическое переключение работы котлов с помощью трехходового вентиля

29. Подключение двух котлов с «Laddomat 21» для защиты обратного хода у обоих котлов, с одним контуром отопления, обогревом TUV в комбинированном бойлере, закрытый расширительный бак - электронное регулирование системы отопления и автоматическое переключение работы котлов с помощью трехходового вентиля

30. Подключение двух котлов для твердого топлива с терморегулирующим вентилем для защиты обратного хода, с одним контуром отопления, обогревом TUV в комбинированном бойлере, закрытый расширительный бак, компенсационный бак - простое регулирование системы отопления и ручное переключение работы котлов

31. Подключение двух котлов с терморегулирующим вентилем для защиты обратного хода, с одним контуром отопления, обогревом TUV в комбинированном бойлере, закрытый расширительный бак, компенсационный бак 1000l - простое регулирование системы отопления, возможна работа обеих котлов одновременно

32. Подключение двух котлов с «Laddomat 21» для защиты обратного хода, с одним контуром отопления, обогревом TUV в комбинированном бойлере, закрытый расширительный бак - простое регулирование системы отопления

33. Подключение двух котлов, «Laddomat 21» для защиты обратного хода, с одним контуром отопления, обогревом TUV в комбинированном бойлере, закрытый расширительный бак - электронное регулирование системы отопления, автоматическое переключение работы котлов с помощью зональных вентилей

34. Подключение двух котлов, «Laddomat 21» для защиты обратного хода, с одним контуром отопления, обогревом TUV в комбинированном бойлере, закрытый расширительный бак - простое регулирование системы отопления, автоматическое переключение работы котлов с помощью зональных вентилей и термостатов

35. Подключение двух котлов, «Laddomat 21» для защиты обратного хода, одним контуром отопления, обогревом TUV в комбинированном бойлере, закрытый расширительный бак - простое регулирование системы отопления, автоматическое переключение работы котлов с помощью зональных вентилей и термостатов

36. Подключение двух котлов с «Laddomat 21» для защиты обратного хода у обоих котлов, с компенсационным баком, одним контуром отопления, обогревом TUV в комбинированном бойлере, закрытый расширительный бак - простое регулирование системы отопления, автоматическое переключение работы котлов с помощью трехходового смесительного клапана

37. Подключение двух котлов, «Laddomat 21» для защиты обратного хода, с одним контуром отопления, с обогревом TUV в комбинированном бойлере, закрытый расширительный бак - простое регулирование системы отопления и автоматическое переключение работы котлов с помощью двух зональных вентилей

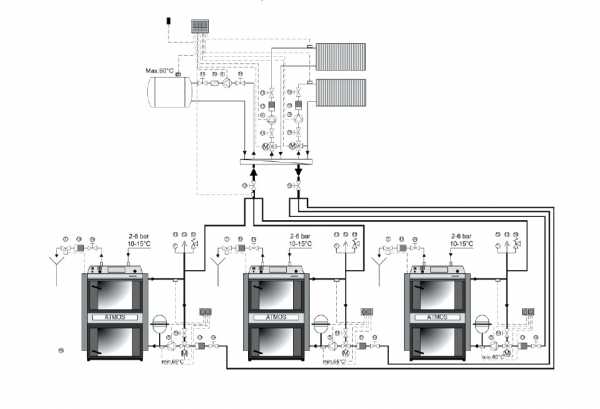

38. Подключение трех котлов с «Laddomat 21» для защиты обратного хода, с двумя контурами отопления, с обогревом TUV в комбинированном бойлере, закрытый расширительный бак, компенсационный бак - простое регулирование системы отопления, закрытие отдельных контуров котлов с помощью зональных вентилей

39. Подключение трех котлов с «Laddomat 21» для защиты обратного хода, с двумя контурами отопления, с обогревом TUV в комбинированном бойлере, закрытый расширительный бак - простое регулирование системы отопления, закрытие отдельных контуров котлов с помощью зональных вентилей

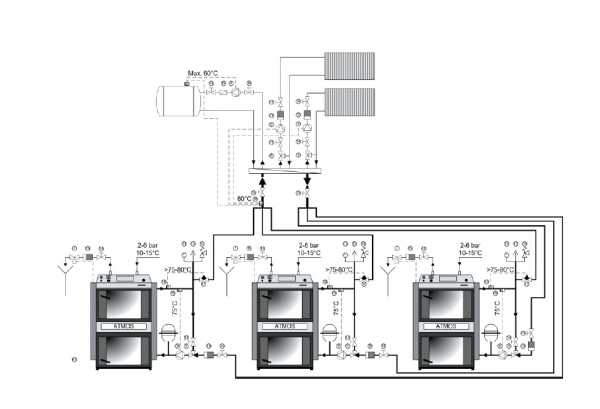

40. Подключение трех котлов с управляемым трехходовым вентилем для каждого котла с защитой обратного хода, с двумя контурами отопления, с обогревом TUV в комбинированном бойлере, закрытый расширительный бак - простое регулирование системы отопления

41. Подключение трех котлов с терморегулирующим вентилем для защиты обратного хода, с двумя контурами отопления, с обогревом TUV в комбинированном бойлере, закрытый расширительный бак - электронное регулирование системы отопления, закрытие отдельных контуров котлов с помощью зональных вентилей

42. Подключение трех котлов с «Laddomat 21» для защиты обратного хода, с двумя контурами отопления, с обогревом TUV в комбинированном бойлере, закрытый расширительный бак, компенсационный бак - электронное регулирование системы отопления, закрытие отдельных контуров котлов с помощью зональных вентилей

43. Подключение трех котлов с управляемым трехходовым вентилем для каждого котла с защитой обратного хода, двумя контурами отопления, с обогревом TUV в комбинированном бойлере, закрытый расширительный бак - электронное регулирование системы отопления

44. Подключение трех котлов с терморегулирующим вентилем для защиты обратного хода, двумя контурами отопления, с обогревом TUV в комбинированном бойлере, закрытый расширительный бак - простое регулирование системы отопления, закрытие отдельных контуров котлов с помощью зональных вентилей

По вопросам приобретения или монтажа котлов Atmos обращайтесь по телефонам:

044 455 7898, 044 455 7899

atmos-wt.com.ua

Инструкции на Solid fuel and pellet boilers Atmos

  • Котлы на древесине Atmos серии DC...

    Водогрейные котлы Atmos серии DC 15 / 18 / 20 / 22 / 25 / 30 / 32 / 40 / 50 / 70 / 75 для отопления жилых односемейных домов, дачных домиков, хат и других жилых объектов с потерей тепла 15 -75 кВТ. Инструкция по обслуживанию. Language: RU | pdf 1.36 Mb

    Language: RU | pdf 1.10 Mb

  • Водогрейные котлы Atmos серии Kombi

    Водогрейные котлы Atmos серии Kombi AC 25 S для сжигания черного угля предназначены для отопления жилых домов, дачных домиков и других жилых объектов с потерей тепла 20 - 26 кВт. Инструкция по обслуживанию. Language: RU | pdf 925.39 Kb

  • Комбинированные котлы Atmos серии DC...

    Экологические тепловодные котлы Atmos серии DC 15 EPL, DC 18 SPL, DC 25 SPL, DC 32 SPL предназначены для отопления жилых домов и других объектов экстра легким топливным маслом или природным газом в комбинации с древесиной. Инструкция по обслуживанию. Language: RU | pdf 2.20 Mb

  • Водогрейные котлы Atmos серии С...

    Экологические водогрейные котлы Atmos серии Kombi C 18 S, C 20 S, C 30 S, C 40 S, C 50 S для сжигания бурого угля и поленьев длиной 330-530 мм., предназначены для отопления жилых домов, дачных домиков и под

  • www.c-o-k.ru

    Часто задаваемые вопросы по монтажу и эксплуатации котлов Атмос.

    Часто задаваемые вопросы по монтнажу и эксплуатации котлов Атмос.

    Котлы Атмос очень просты в управлении и надежны в работе, но схемы подключения этих котлов отличаются от традиционных твердотопливных, поэтому  для правильной  работы котлов их  должны монтировать и обучать пользователей,  специалисты которые проходили специальное обучение на фирме Атмос в Чехии.

    Ниже мы приводим наиболее часто встречающиеся вопросы и ответы по монтажу  и эксплуатации котлов Атмос.



    Как увеличить срок службы пиролизных котлов АТМОС?

    Для этого необходимо свести до миниму концентрацию дегтя и кислот в топке котла и в дымоходе. Постарайтесь соблюдать 4 основных правила:

    •влажность сжигаемых дров должна быть в пределах 12-20% — этим часто пренебрегают
    •котел нужно правильно установить, с использованием терморегуляционного клапана или Laddomat 21 — в любом диапазоне мощности температура возвратной воды в котел не может быть ниже 65°С, а исходящая в пределах 80-90°С
    •правильно выбрать тип и мощность котла соответствующий конкретному объекту, с учетом его общей площади и тепловых потерь
    •использовать мощность котла нужно на все 100% (весьма желательно), чему значительно помогают аккумуляторные баки; при их отсутствии котел можно просто растапливать каждый день (например летом, если мощность котла используется только для производства горячей воды)


    Как расчитать необходимую мощность котла АТМОС, исходя из общей площади коттеджа?

    Мощность дровяных и угольных пиролизных котлов АТМОС должна расчитываться специализированными проектными организациями. В большой степени все зависит от региона, с учетом средне-статистической уличной температуры в зимний сезон, а также коэффициента теплоизоляции дома.

    Но в среднем, так сказать «на глазок», можно использовать коэффициент «20». То есть мощность котла умножаем на 20 и получаем квадратные метры общей отапливаемой площади, при условии стандартных потолков 2,80 метра.

    Например, котел DC32S номинальной мощностью 35 кВт способен отапливать помещение до 700 м2. Но эти расчеты в большей степени верны для Европы, где средняя температура в отопительный сезон не опускается ниже —5°C.

    Практика показывает, что в условиях украинского климата, коэффициент ближе к « > 10».

    Для пеллетных котлов АТМОС расчеты сопоставимы с расчетами для газовых и дизельных котлов.


    Возможно ли использование нескольких котлов АТМОС для отопления одного объекта?

    Да, это вполне возможно. Так называемое каскадное подключение двух и более котлов, работающих автономно, но на общий результат. В этом случае мы рекомендуем использовать автоматическую электронную регуляцию ACD 01, разработанную заводом АТМОС, и способную при необходимости либо отключать какой-то из котлов, либо снижать мощность во всем каскаде.


    На какое максимальное расстояние можно размещать пеллетный бункер от пеллетного котла АТМОС?

    Пеллетный бункер большого объема практически можно удалить от котла на 50 и даже 100 метров.

    Но в этом случае необходимо соблюсти несколько условий:

    •необходимо установить пневматический транспортер, способный подавать пеллеты и на большее расстояние, в зависимости от силы используемого мотора
    •непосредственно около котла должен находиться пеллетный бак меньшего объема (от 200 до 1000 литров)
    •в пеллетный бак нужно установить контроль уровня пеллет, который по мере необходимости будет включать транспортер
    •еще один датчик уровня необходимо установить непосредственно в пеллетный бункер, чтобы он, в свою очередь, смог отключить транспортер, если в бункере закончились пеллеты; в противном случае датчик уровня в пеллетном баке включит пневматический транспортер, а так как подавать будет нечего, то последний будет просто работать в холостую.


    Можно ли использовать автоматическую чистку пепла с твердотопливными (дровяными, брикетными и угольными) котлами АТМОС?

    К сожалению пока это не возможно. Из-за высокой температуры в камере сгорания. Ведь пепел в дровяных и угольных пиролизных котлах АТМОС скапливается непосредственно в камере сгорания. А так как при пиролизе рабочая температура 1000? С, то механизмы автоматической очистки пепла элементарно прогорают после 3-4 месяцев работы. Но инженерами и конструкторами завода АТМОС в этом направлении ведутся постоянные разработки. Будем надеятся, что в самое ближайшее время разрешится и эта проблема.


    Можно ли подключать несколько котлов АТМОС к одному дымоходу?

    Теоретически два котла АТМОС одинаковой мощности можно свести в один общий дымоход. Но это возможно лишь с котлами, чья номинальная мощность не превышает 50 кВт. Практически же, инженеры завода АТМОС не рекомендуют такой тип подключения из-за того, что при больших нагрузках срок службы дымохода снижается в несколько раз. Не говоря уже о том, что Вам не удастся добится от котлов расчетной эффективности, мощности и коэфициента полезного действия.


    Как определить подлинность твердотопливного котла ATMOS?

    На каждом твердотопливном отопительном, водогрейном, пиролизном, полупиролизном, дровяном, угольном, брикетном, пеллетном или комбинированном котле ATMOS есть серийный номер. Он наносится на специальный щиток в верхнем левом углу каждого котла с тыльной стороны и является абсолютно уникальным, как серийный номер кузова любого легкового автомобиля. По этому серийному номеру можно отследить весь путь котла: какой робот-сварщик проварил швы, кто провел контроль давлением воды и воздуха, кто собирал и укомплектовывал котел, какой менеджер осуществил продажу, какому конкретно дилеру и в какую страну этот котел был отправлен. При отстутствии серийного номера котел покупать категорически нельзя — это значит, что Вы имеете дело либо с подделкой, либо с контрабандой; что в равной степени гарантирует Вам множество неприятностей и полностью исключает какое бы то ни было сервисное обслуживание со стороны фирмы АТМОС и ее партнеров.

    1. При наличии серийного номера Вам достаточно позвонить или послать нам сообщение на электронную почту либо смс, и мы в течении 15 минут дадим Вам ответ с котлом ли АТМОС Вы имеете дело.

    2. Все пиролизные твердотопливные и комбинированные котлы ATMOS оборудованы охлаждающим контуром против перегрева.

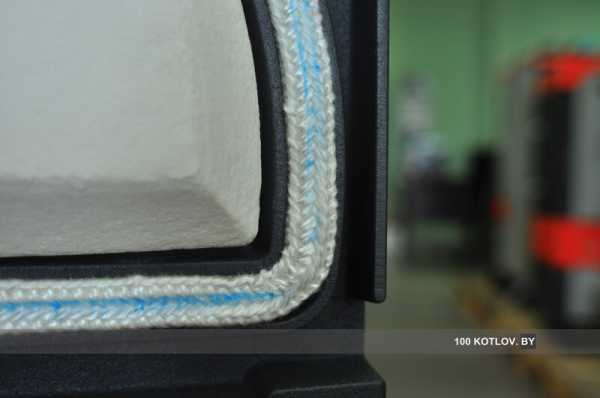

    3. Во всех котлах ATMOS используется только специальная жаростойкая металлокерамика топки, внутренней поверхности дверок и уплотнительный шнур сибрал. Если внимательно рассмотреть эту керамику при достаточно ярком освещении (например при помощи фонарика), то можно заметить вкрапления металлических иголочек размером от 3 до 20 мм.

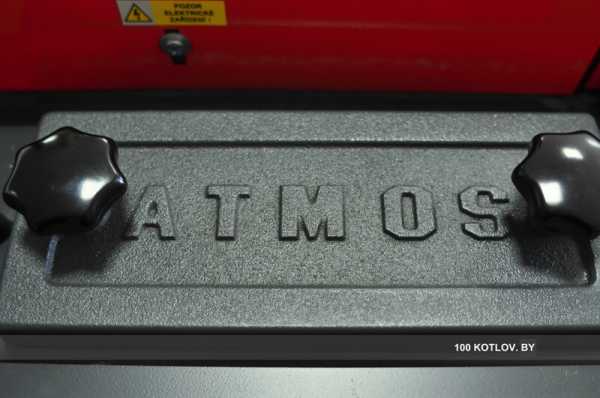

    4. Надпись «ATMOS» и логотип фирмы используется не только на внешнем капоте и панели управления котла, но еще и на отдельных его деталях:

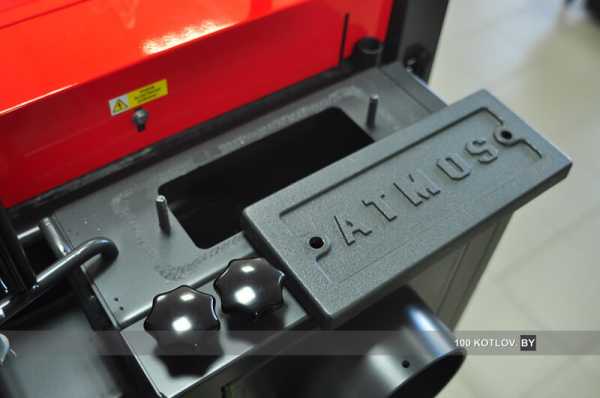

    — с задней стороны котла на крышке очистки выхлопного патрубка есть надпись «ATMOS» сделанная промышленным литьем

    — с задней стороны, на нижней крышке очистки котла от сажи есть надпись «ATMOS» сделанная промышленным литьем

    — на аналоговом термометре, расположенном в панели управления котлом также есть надпись «ATMOS»

    1. Все замки дверок — как верхней топливной камеры, так и нижней камеры сгорания — абсолютно у всех твердотопливных пиролизных, полупиролизных и комбинированных котлов ATMOS выбиты числа.

    2. Во всех отопительных водогрейных котлах ATMOS используется регулятор тяги марки Honeywell FR-124, регулирующий подачу первичного воздуха в камеру сгорания котла.


    Каковы основные условия для идеальной работы и долговечности котлов АТМОС?

    Необходимо соблюсти ряд простейших условий:

    •Монтаж котла производится только профессиональным техником, прошедшей обучение у производителя
    •Котел должен быть установлен в сухом, хорошо проветриваемом помещении — котельной
    •При подключении котла к отопительной системе необходимо установить LADDOMAТ 21 или терморегулирующий вентиль ТV 60 с насосом, шариковым клапаном и фильтром, чтобы температура возвратной воды в котел при любом режиме работы не была ниже 65°С. Высокая температура возвратной воды уменьшает конденсацию дегтя и кислот, что увеличивает срок службы котла. Laddomat 21 рекомендуем использовать только у котлов мощностью не более 50кВт.
    •При подключении котла без аккумуляторных баков, насос в контуре котла и насос в отопительном контуре должны управляться одним или двумя самостоятельными термостатами, при температуре исходящей из котла воды в пределах 70-80°С. Причем, насос отопительного контура должен работать одновременно с насосом контура котла. Это необходимо для того, чтобы через клапан обратного хода, установленный в Laddomat 21, не происходило охлаждение самого котла.
    •При любом режиме работы котла температура исходящей из котла воды должна быть в пределах 80-90°С.
    •Котел — топливный бункер и дымоходный канал — необходими регулярно чистить от пепла и пыли.


    Что делать, если установленный котел АТМОС оказался значительно мощнее, чем нужно для отопления дома?

    Если постоянно используемая мощность котла не превышает 40% номинала, или Вы пользуетесь им для подогрева горячей воды в летний период, котел нужно растапливать каждый день, не позволяя ему работать в непрерывном режиме. Это необходимо для того, чтобы в топке не скапливались деготь и кислоты, разрушающие стальную оболочку, что неминуемо скажется сроке службы котла. Температура выхлопных газов не должна опускаться ниже 110°С.
    Для более эффективного использования мощности котла необходимо устанавливать аккумулирующую емкость, которая позволит не только увеличить срок службы котла, но и сэкономить до 30% топлива.


    Котел должен быть защищен от перегрева в случае отключения электричества. Как соблюсти это условие?

    Никаких сложностей. Производитель предусмотрел и этот вариант. Котлы стандартно оснащены охлаждающим контуром, который можно подключить к водопроводной системе с клапаном TS 130 ¾ A (95°C) или WATTS STS 20.

    В случае наличия колодца, используйте один из трех указанных ниже вариантов:

    •резервный источник бесперебойного питания — UPS500 (1 час) или UPS300 с распределителем (3 часа) — подключите только к насосу, не подключая его к котлу
    •одна из ветвей системы отопления присоединяется к самопроизвольной циркуляции воды через несколько радиаторов центрального отопления
    •котел присоединен к охлаждающей емкости и инверсионному зоновому клапану, который откроется без електричества


    Какое отношение имеет тяга в дымоходе к сроку службы котла?

    Тяга в дымоходе должна соответствовать норме (21-35 Ра в зависимости от типа котла)

    •Cлабая тяга в дымоходе сокращает срок службы котла — котел больше засоряется и задымляет помещение при подкладывании топлива.
    Решение: поместить в дымоход специальную вставку или вытяжной вентилятор

    •Большая тяга в дымоходе увеличивает расход топлива, понижает производительность котла, ухудшает сгорание топлива, в результате чего котел не достигает желаемой мощности.
    Решение: установить ограничительную заслонку между котлом и дымоходом.

    •Но самое главное, дымоход должен быть хорошо уплотнен и заизолирован, чтобы при работе котла на пониженной мощности в дымоходе не происходило накопление водяных паров и дегтя.


    Что такое пиролиз?

    Пиролизом называют экзотермический процесс газификации древесины (или угля).

    На керамической решетке, благодаря ограниченной подаче воздуха, подожженые дрова не горят в полную силу, а только тлеют. Это абсолютно аналогично производству древесного угля.

    Раскаленный до красна слой древесных углей выделяет древесный газ. Этот газ смешивается с вторичным воздухом и сгорает в нижней топке, проходя через топочную форсунку.

    Над раскаленными угольками, выделяющими древесный газ, образуется высокотемпературный слой, который обеспечивает предварительное подсушивание топлива и одновременно подогревает поступающий в зону горения воздух.

    За счет того, что подогретый воздух подводится непосредственно к форсунке, в процесс горения вовлечено не все топливо, а лишь необходимое количество.

    Поэтому у котлов ATMOS и не происходит колебания мощности: он работает стабильно в заданном режиме во время всего процесса сжигания топлива, сколько бы его не осталось в топке.

    Но в процессе газификации топлива происходит освобождение водяных паров и газов, содержащихся в топливе.

    Если позволить этим водяным парам и газам не прогореть, они образуют конденсат, который превращается в деготь и кислоты, оседающие на внутренних стенках котла. Эти вещества ведут к постепенной корозии стальных поверхностей и со временем уменьшают толщину стенок.

    Именно поэтому самым «щадящим» режимом для котлов ATMOS, является их работа на максимальных мощностях.



    trivad.uaprom.net

    Как настроить котел Атмос DC 40SX? Как отрегулировать мощность такого котла?

    Котлы ATMOC DC 40 SX предназначены для отопления помещения с помощью дров.

    Котлы оснащены керамической топкой и вентилятором, состоят из двух камер, первая камера верхняя, предназначена для того, чтобы растапливать в ней дрова.

    У котлов АТМОС идет встроенная автоматика, которая позволяет менять температуру, урегулировать процесс горения, скорость вращения турбин.

    Пиролизная камера имеет камеру для сгорания дров с футеровкой, камера позволяет надёжно и долговечно работать.

    Дрова используются разного типа, система с естественной циркуляцией, что дает возможность безопасно эксплуатировать, не боясь отключения электроэнергии.

    В прорезную камеру та, что находится внизу, попадает дым и происходит дожигание с выделением дополнительного тепла которое дается водяной рубашке. Пиролизной газ идёт сверху вниз, с верхней камеры в низ, и рассекается шамотной составляющей.

    Чтобы настроить мощность котла, нужно самое первое, положить небольшое количество дров в верхнюю камеру, отодвинуть шибер (шибер служит для циркуляции воздуха), растопить, закрыть камеру, обязательно придвинуть шибер. Регулировка котла происходит электромеханическим способом при помощи специальной заслонки, которая управляет регулятором тяги.

    Обратите внимание на регулятор мощности котла, который не только регулирует мощность, но ещё и защищает его от перегрева.

    Котел оснащен специальной панелью управления, на котором находится регулирующий термостат, обязательно на нем должна быть температура на 5 градусов ниже чем на самом регуляторе тяги.

    Котёл фирмы АТМОС DC 40 SX работает на пониженной мощности, у него нет вентилятора.

    При желании, котле можно оснастить электронным регулированием, эта система поможет управлять отоплением, а также котлом.

    www.remotvet.ru

    Котлы пиролизные на дровах ATMOS

    Пиролизные котлы Atmos (Атмос) на дровах предназначены для газификации древесины, суть которой заключается в следующем: в процессе горения при температуре от 200 до 800 °С и в условиях дефицита кислорода происходит распад топлива на пиролизный газ и древесный уголь. Далее, благодаря особой конструкции котла Атмос, в жаропрочной форсунке происходит смешивание пиролизного газа с кислородом и его горение с выделением колоссальных температур, достигающих 1200 °С. Одновременно в процессе горения пиролизный газ вступает во взаимодействие с активным углеродом, что минимизирует образование вредных примесей и конденсата. На выходе из котла вылетает смесь углекислоты и водяного пара.

    Конструкция пиролизного котла

    Пиролизный котел Atmos (Атмос) обладает особой конструкцией, способствующей протеканию процесса газификации. Газогенерирующий котел Атмос состоит их двух камер, расположенных одна над другой. Верхняя камера служит бункером для дров. Ее объем таков, что позволяет закладывать метровые поленья. Во второй камере находится зольник и происходит процесс дожига газа. Верхняя камера одновременно является топливным бункером, где начинается процесс горения древесины. Так как горение идет снизу, то верхняя часть топлива постепенно прогревается и просушивается, дожидаясь своей очереди. Здесь наблюдается температура около 450 °С. Большой объем верхней камеры дает продолжительное время горения топлива.
    Камеры соединены между собой газифицирующей форсункой или, иными словами, соплом, где происходит сжигание смеси древесного газа со вторичным воздухом. Этот процесс происходит при температуре 560 °С. Дожигание древесного газа осуществляется во второй нижней камере при температуре 1100-1200 °С. Камера выложена жаропрочной керамикой, что способствует максимальному сгоранию газов. Здесь же скапливается зола. Ее образование минимально, а значит, котел чистится очень редко. В нем практически не образуется сажи, так как колоссальные температуры способствуют практически полному разложению вредных примесей. Для отсасывания продуктов сгорания в конструкции котла предусмотрен вытяжной вентилятор. Он же осуществляет приток воздуха в котел. Мощность газогенерирующего котла Atmos (Атмос) регулируется с большой точностью. Терморегулятор позволяет установить требуемую температуру теплоносителя. Для предотвращения перегрева котла в его конструкции есть контур охлаждения.

    Преимущества

    Пиролизные котлы Атмос на дровах имеют неоспоримые преимущества перед классическими котлами. Их КПД доходит до 87 % и более, что является уникальным показателем. В сравнении с традиционными котлами работа пиролизных на одной закладке больше в несколько раз и длится в зависимости от потребности в тепле от 8 до 24 часов.

    Работа на таком доступном топливе, как древесина, а также высокий КПД делает газогенерирующие котлы Атмос востребованными и незаменимыми для отопления, как жилых, так и общественных помещений.

    unidim.com.ua

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
