Устройство компрессора воздушного: Устройство и принцип работы воздушного поршневого компрессора

Устройство воздушного компрессора

—

Воздушный компрессор – это установка, работа которой заключается в сжатии газа и передачи его под определенным давлением в пневматическое оборудование.

Агрегаты этого типа используются как в быту, например для подкачки шин, так и в промышленности. Используемые в современной промышленности конструкции воздушных компрессоров значительно различаются по подаче и давлению. Кроме того они выпускаются как в стационарном исполнении, так и на шасси.

Содержание статьи

• Принцип работы
• Устройство компрессора
• Конструкция многоступенчатого компрессора
• Конструкция центробежного компрессора
• Область применения

Ознакомившись, что включает в себя конструкция компрессора и узнав принцип его работы Вам будет значительно проще сохранять оборудование в постоянной работоспособности, а в случае неисправности легко её устранить.

Работа компрессора описывается простым циклом, состоящим из 6 этапов:

Этап 1 – после подачи энергии на электродвигатель, последний приводит в движение коленчатый вал.

Этап 2 – поршень движется влево и создает в цилиндре пониженное давление. При этом открывается впускной клапан. Воздух начинает заполнять область пониженного давления и втягивается в цилиндр.

Этап 3 – Затем поршень движется вправо и закрывает впускной клапан. Поршень сжимает находящийся в цилиндре воздух и повышает давление.

Этап 4 — Когда давление в камере достигает определенного значения — открывается выпускной (напорный) клапан.

Этап 5 – Через открытый выпускной клапан сжатый воздух попадает в ресивер – специальный сосуд для хранения газа.

Этап 6 – Когда давление в ресивере достигает определенного значения, автоматика останавливает работу компрессора.

Если давление в ресивере падает, автоматика подает сигнал на двигатель. Работа воздушного компрессора в этом случае заключается в поддержании давления в ресивере на требуемом уровне.

Устройство компрессора

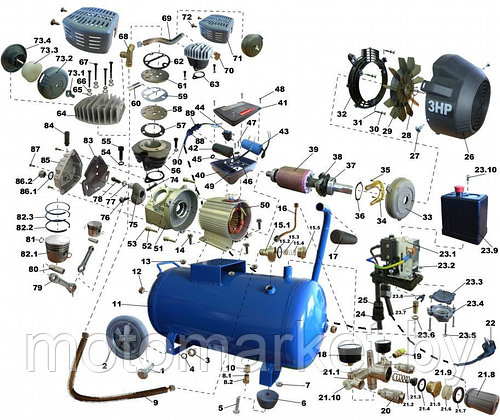

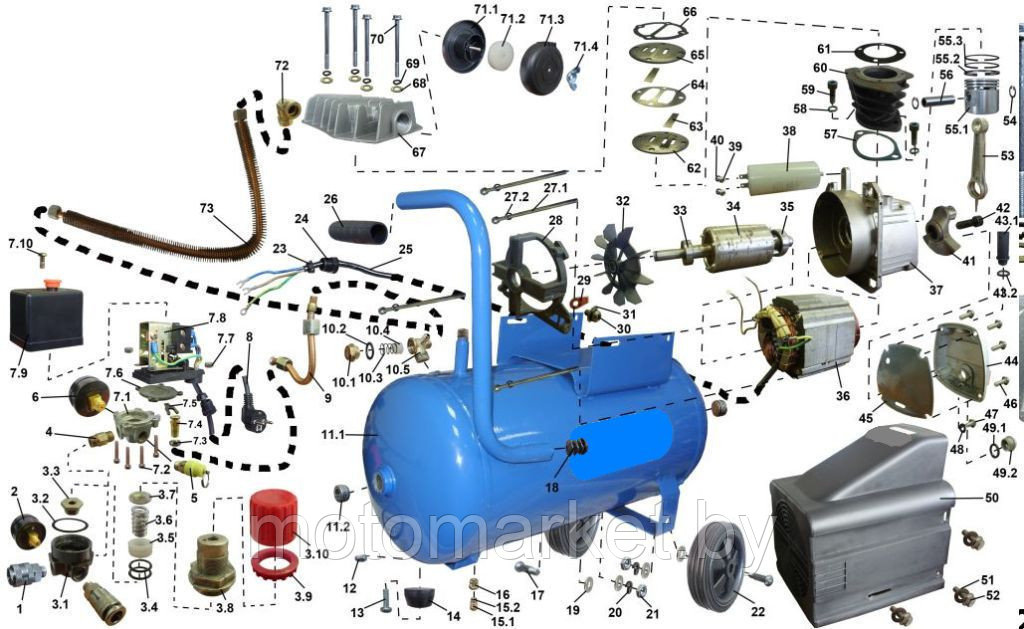

Устройство воздушного компрессора включает в себя несколько элементов. Это:
  цилиндр и поршень;
  шатун;
  маховик и сальник;
  коленчатый вал и подшипники;
  впускной и напорный клапаны с головкой цилиндра.

После подачи энергии на электродвигатель, последний через ременную передачу начинает вращать маховик и приводит в работу компрессор.

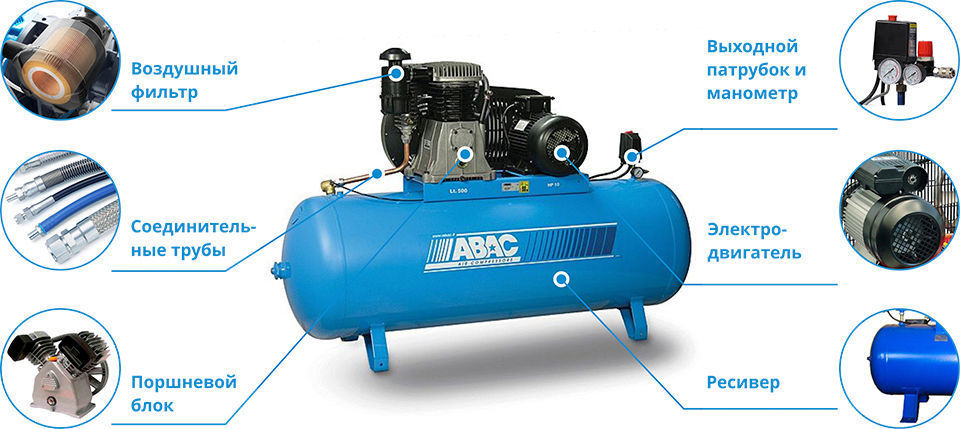

Кроме непосредственного узла создания давления конструкция компрессора включает ещё один узел – ресивер. Это своеобразный сосуд в котором хранится до востребования сжатый воздух.

Преимуществом ресивера является устранения пульсаций при работе компрессора и равномерная подача сжатого воздуха.

Работу компрессора регулирует автоматика, в состав которой входит регулятор давления. Работа такого регулятора заключается во включении и выключении оборудования для поддержания постоянного давления в ресивере. Когда давление в ресивере падает автоматика посылает сигнал и начинается работа компрессора.

Для обеспечения безопасности на ресивере установлен аварийный клапан, который открывается когда давление в сосуде достигает критического значения.

Устройство многоступенчатого компрессора

Многоступенчатые поршневые компрессоры выполнятся с вертикальным и горизонтальным расположением цилиндров. Первое создает экономию в площади компрессорной станции, а так же удобство эксплуатации и монтажа, однако применимо только в компрессорах с одной или двумя ступенями сжатия в одном цилиндре.

Компрессоры с дифференциальными поршнями, осуществляющие многоступенчатое сжатие в одном цилиндровом блоке, выполняются по необходимости горизонтальными.

Ступени сжатия могут осуществляться в отдельных цилиндрах; в этом случае применяют рядное расположение цилиндров с приводом от общего коленчатого вала.

С конструктивной точки зрения различают бескрейцкопфные и крейцкопфные компрессоры.

В бескрейцкопфных компрессорах роль крейцкопфа (ползуна) выполняет сам поршень, обладающий в этом случае удлиненной цилиндрической поверхностью. Обычно они являются компрессорами низкого давления с одной или двумя ступенями сжатия. Крейцкопфные конструкции применяются при любых давлениях, но характерны для высоких давлений при многоступенчатом сжатии. Это объясняется высокими значениями поперечных сил, восприятие которых поверхностью поршня оказывается недопустимым.

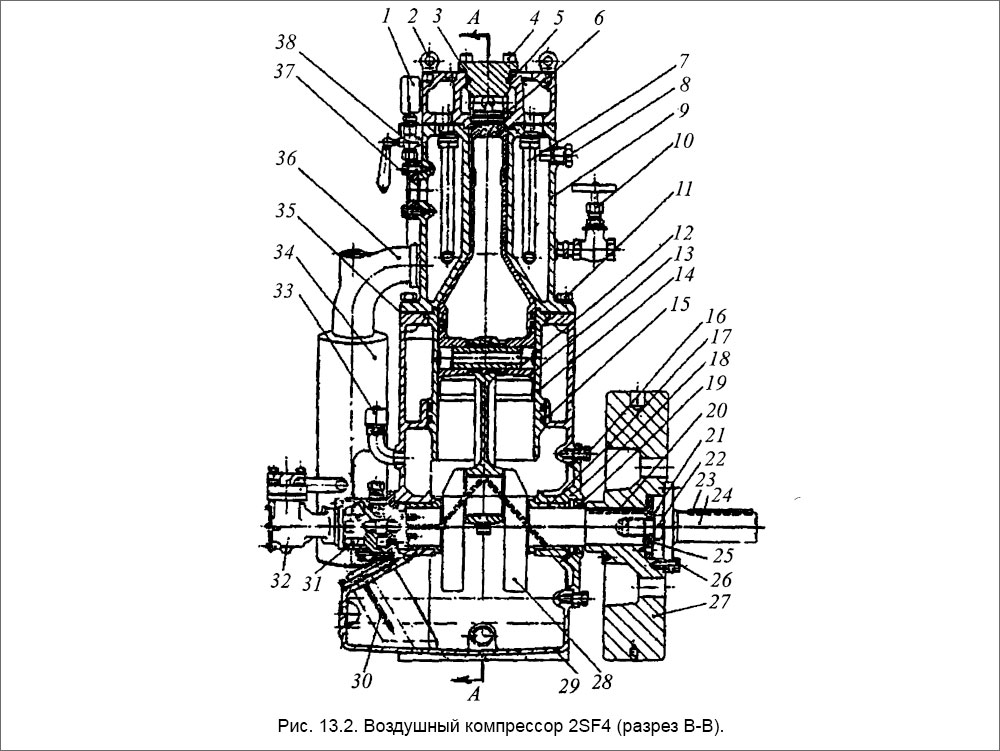

Рассмотрим для примера конструкцию вертикального поршневого компрессора. Конечное давление 22 МПа осуществляется в пяти ступенях. В правом блоке цилиндров расположены первая и четвертая, в левом – вторая, третья и пятая ступени сжатия. Это компрессор крейцкопфного типа с вильчатым шатуном.

Компрессор снабжен масляным шестеренным насосом, подающим масло из картера к подшипникам. Масло для смазки в цилиндры подается специальным устройством – лубрикатором. Охлаждение воздуха в холодильниках осуществляется после каждой ступени.

Цилиндры компрессоров с давлением до 8 МПа обычно отливают из чугуна; более высокое давление требует применение стального литья и стальных поковок. Цилиндры снабжаются лапами, опирающимися на плиты, залитые в бетонный фундамент.

В многоступенчатых компрессорах с дифференциальными поршнями блок цилиндров состоит из отдельных частей, жестко и надежно скрепляемых болтами и шпильками.

В компрессорах высокого давления применяют сальниковые уплотнения в виде конических разрезных чугунных колец. Сальники выполняются почти всегда с охлаждением.

Конструкция центробежного компрессора

Центробежные компрессоры в большинстве случаев имеют несколько ступеней. При небольшой подаче они изготавливаются секционными с разделением ступеней на отдельные секции с разъемом в плоскостях, нормальных к оси машины.

Конструкции центробежного компрессора средней и высокой подач, как правило, изготавливают с разъемом корпуса в горизонтальной плоскости аналогично современным паровым турбинам. В этом случае прямой и обратный направляющие аппараты составляют одно целое с половинами корпуса или же, что встречается чаще, размещаются на диафрагмах, плотно вставленных в корпус. Диафрагмы имеют разъем в горизонтальной плоскости.

Охлаждение корпуса компрессора, желательное энергетической точки зрения, усложняет конструкцию корпуса. Поэтому компрессоры строят с подразделением ступеней на группы в отдельных корпусах и расположением промежуточных охладителей между корпусами. Таким образом, бывают компрессоры одно-, двух- и трехкорпусные.

Промежуточные охладители могут располагаться и между группами ступеней, заключенных в одном корпусе.

Всё это можно увидеть на продольном разрезе второго корпуса шестиколесного турбокомпрессора с подачей 9000 м³/ч при давлении 0,7 МПа, частота вращения 10 200 об/мин при мощности на валу 1200 кВт.

Первый корпус этого компрессора имеет одно колесо с двухсторонним подводом. Воздух, сжатый в первой ступени, проходит через трубчатый охладитель и поступает в приемный штуцер 1 второго корпуса, в котором размещено пять колес, составляющих ступень конечного сжатия.

Воздух проходит последовательно через колесо 2 и диффузор и поступает в колесо 3. Замет, пройдя через прямой и обратный направляющие аппараты, он попадает в колесо 4, откуда направляется через промежуточный охладитель и канал в пятую 5 и шестую 6 ступени.

Основными элементами конструкции здесь являются: литой чугунный корпус 7, замыкающие крышки 8 и 9 корпуса, несущие штуцера 1 и 1’ и коробки подшипников.

Внутри корпуса располагаются диафрагмы, несущие лопасти обратного направляющего аппарата.

Уравновешивание осевой силы достигается, с одной стороны, обратным расположением пятой и шестой ступени и, с другой – упорным сегментным подшипником, находящимся между корпусами компрессора.

Между ступенями располагаются гребенчатые уплотнения.

Область применения

Воздушный компрессор – это самое популярное пневматические оборудование.

Принцип работы компрессора достаточно прост и поэтому такие агрегаты нашли широкое применения практически во всех областях. Они используются в монтажных, ремонтных и строительных работах.

Бытовой воздушный компрессор работает от сети в 220 Вольт и имеет самую широкую область применения. Такие машины используются для проведения покраски или аэрографии.

Для удовлетворения требований промышленности конструкция компрессора, выпускаемого на заводе, соответствует стандартизированному номенклатурному ряду.

Этот ряд построен на основе унификации деталей компрессоров, что позволяет создавать машины различных подач и давлений с применением одинаковых конструкций основных элементов (рам, цилиндров, валов и т. д.). Это значительно удешевляет производство и снижает стоимость компрессоров.

Воздушные компрессоры получили широкое применение в нефтедобывающей отрасли и добыче газа. Их используют при добыче угля и в горнодобывающих комплексах.

Вместе со статьей «Устройство воздушного компрессора» читают:

Ремонт компрессора своими руками

Основным назначением воздушного компрессора является сжатие газа и непрерывная подача струи воздуха под давлением к пневмооборудованию и пневмоинструменту. Такой воздух представляет собой энергоноситель и обеспечивает работу краскопультов, аэрографов, гайковертов, пистолета для подкачки шин.

воздушный компрессор

Перечисленный пневмоинструмент безопаснее в работе, чем электроинструмент, например. У пневмооборудования не может возникнуть замыкания, способного привести к поражению электротоком и пожару. Именно поэтому такой инструмент находит широкое применение в автомастерских или при ремонте автомобиля своими руками.

Воздушный компрессор применим в домашнем хозяйстве, и когда он перестает работать, возникает необходимость в ремонте. Однако, ремонт компрессоров не отличается особой сложностью, его вполне можно выполнить самостоятельно.

Устройство воздушного компрессора

Чтобы разобраться в неполадках компрессора, нужно четко представлять, из каких элементов он состоит и для чего они предназначены. Компрессор, в минимальной комплектации, состоит из нагнетателя (двигатель, создающий поток воздуха) и ресивера – емкости, в которой содержится сжатый воздух. Чаще всего используют поршневые компрессоры.

Одним из главных требований, предъявляемых к компрессору, считается его безопасность. Если давление в ресивере не контролировать, то компрессор сгорит. Велика вероятность того, что баллон ресивера может взорваться. Чтобы предотвратить это, ресивер снабжается электронным реле, которое автоматически отключает компрессор при достижении давления воздуха определенной величины.

устройство компрессора

Воздушный компрессор снабжен манометром, который показывает величину давления воздуха в баллоне. Для предохранения компрессора от негативного влияния используют обратный клапан.

Основной его функцией является предотвращение возврата воздуха обратно в компрессор при выключении или другом вмешательстве в работу агрегата.

Для более сложных конструкций компрессоров характерно наличие дополнительного оборудования, такого как автоматика для компрессора. Обычно в небольших компрессорах, блок автоматики поддерживает давление до восьми атмосфер при помощи реле давления, включая или отключая питание электродвигателя при достижении минимального или максимального давления в ресивере.

При этом имеется два манометра: большой показывает давление в баллоне ресивера, маленький – на выходе. Реле давления может комплектоваться разгрузочным клапаном. При остановке агрегата он будет открыт, что облегчает последующий запуск двигателя.

В некоторых моделях предусмотрен радиатор охлаждения на трубках подачи воздуха из компрессора в ресивер.

Охлаждение воздуха способствует меньшему образованию конденсата в ресивере. Такая мелочь в конструкции продлевает срок службы автоматики.

Наличие сливного клапана позволяет быстро сливать конденсат из ресивера, ведь этой операцией желательно заканчивать каждый сеанс работы агрегата.

Предохранительный клапан производит стравливание повышенного давления в ресивере, если по каким-либо причинам не срабатывает автоматика, что предохраняет двигатель компрессора от перегрузок.

Воздушный фильтр защищает поршневую систему от песка, грязи, паров краски.

Различают следующие виды компрессоров:

1. Объемного действия – удерживают газ или воздух в замкнутом пространстве, повышают давление. Среди них выделяют:

• ротационные, принцип действия – всасывание и сжатие газа при вращении пластин; рабочий объем уменьшается, это приводит к повышению давления.
• поршневые – давление создается движением поршней и клапанов; надежны в эксплуатации, но более шумные, чем ротационные.

2. Динамические – обеспечивают сжатие за счет увеличения скорости движения газа, увеличивая его кинетическую энергию, которая преобразуется в энергию сжатия. Различают:

• центробежные – используют для воздухообмена в шахтах;
• аксиальные или осевые.

Рассмотрим, как работает компрессор поршневого типа, воздух или газ в нем сжимается поршнем, который перемещается по цилиндру:

• Когда поршень (3) двигается вверх по цилиндру компрессора (4), рабочий газ сжимается. Электродвигатель перемещает поршень через коленчатый вал (6) и шатун (5).
• Всасывающий и выпускной клапаны открываются и закрываются по действием давления газа.
• На левой схеме представлена фаза всасывания газа в компрессор. При движении поршня вниз, в компрессоре создается разрежение и открывается впускной клапан (12). Таким образом, газ попадает в пространство компрессора.
• На правой схеме показана фаза сжатия газа. Поршень поднимается вверх, при этом открывается выпускной клапан (1). Газ выходит из компрессора под высоким давлением.

схема работы

Сам по себе нагнетатель выдает неравномерную струю воздуха, что нельзя применять, например, для использования краскопульта. Ресивер спасает положение, сглаживая пульсации давления.

Пополнив запас сведений о компрессорной установке, можно самостоятельно произвести ремонт компрессора. Различают следующие неисправности компрессорной установки:

1. Не запускается нагнетатель компрессорной установки.
2. Время от времени срабатывает автомат термозащиты.
3. При запуске компрессора, срабатывает автомат термозащиты и выбивает предохранитель.
4. Двигатель агрегата работает, но не производит накачку воздуха в ресивер или делает это медленно.
5. При отключении нагнетателя, в ресивере падает давление.
6. Большое содержание влаги в выходном потоке воздуха.
7. Сильная вибрация двигателя.
8. Компрессорная установка работает с перебоями.
9. Поток воздуха расходуется ниже нормы.

Двигатель компрессора не запускается

Существует несколько вероятных причин, почему не запускается компрессор.

Если агрегат не запускается и не гудит, нужно проверить питающее напряжение с помощью индикаторной отвертки. Если фаза есть, соединения вилки с розеткой нормальные, стоит проверить предохранители, подверженные плавке.

Дефектные предохранители заменяют другими, но того же номинала. Нельзя устанавливать новые предохранители, рассчитанные на больший электрический ток. Если предохранители перегорают повторно, возможно есть короткое замыкание на входе в схему.

Компрессор может не запускаться из-за некорректности работы реле контроля давления или сбоя настроек уровня. Чтобы проверить так ли это, выпускают газ из баллона и запускают нагнетатель. Если двигатель работает, перенастраивают реле. Не работает – меняют необходимую деталь.

Двигатель не будет работать, при срабатывании автомата термозащиты, выключающий питание из-за перегрузки поршневой системы. В этом случае ремонт компрессора своими руками заключается в том, чтобы дать мотору остыть 20 минут, после чего работа агрегата придет в норму.

Периодическое срабатывание автомата термозащиты

Бывает, что термозащита срабатывает регулярно. Такое случается из-за низкого напряжения в сети или повышенной температуры воздуха в комнате. Напряжение в сети должно быть не меньше нижней границы диапазона, которую рекомендует производитель, достаточно измерить эту величину мультиметром.

Находясь в плохо проветриваемом помещении, поршневой двигатель, который имеет воздушное охлаждение, зачастую перегревается. Выходом будет перемещение компрессора в другое помещение, хорошо вентилируемое.

Входной фильтр нагнетателя может засориться из-за плохого притока воздуха, в таком случае его следует промыть или заменить.

Автомат термозащиты выбивает предохранитель

Проблема серьезнее, если термозащита срабатывает при запуске компрессора и сгорает предохранитель. Возможно, он не рассчитан на мощность агрегата, тогда его заменяют на соответствующий.

Предохранитель может перегорать из-за перегрузки сети. Стоит проверить и отключить часть потребителей, нагружающих сеть. Ремонт воздушных компрессоров затрудняется, если некорректно работает реле напряжения или произошла поломка перепускного клапана. В таком случае лучше всего обратиться за помощью в мастерскую или сервис.

Двигатель гудит, но не работает или выдает малые обороты

Если напряжение в сети занижено, электрический мотор компрессора не справится с прокруткой оси и будет гудеть. Стоит проверить напряжение в сети мультиметром (должно быть не меньше 220В).

целый компрессор

Если вольтаж в норме, возможно в ресивере слишком большое давление и поршень не может протолкнуть воздух. Для устранения этой неисправности производители настоятельно рекомендуют установить переключатель в положение «OFF» на 15 секунд, после чего перевести его в позицию «AUTO».

Если такие действия не приведут к положительному результату, вероятна неисправность реле контроля давления ресивера или засорение контрольного клапана.

Неисправное реле следует отдать в ремонт или заменить. Починить контрольный клапан можно попытаться, сняв головку цилиндра и прочистив каналы.

В ресивере падает давление воздуха при отключении напряжения

Падение давления указывает на утечку воздуха из системы. Это происходит:

• в воздуходувном пути;
• в выпускном кране ресивера;
• в контрольном клапане головки поршня;

Нужно внимательно проверить весь трубопровод с помощью мыльного раствора, покрывая всю магистраль. Обнаружив утечку, ее следует герметизировать.

Выпускной кран может пропускать воздух, если был неплотно закрыт или вследствие неисправности. Если кран закрыт, а мыльный раствор пузырится, деталь подлежит замене.

Проблема может заключаться в клапане поршневой головки. Для того чтобы осуществить дальнейший ремонт компрессора воздушного, необходимо разобрать головку цилиндра и удалить грязь, которая возможно собралась в клапане. Перед началом работ нужно обязательно стравить весь сжатый воздух из ресивера. Если давление снова будет падать, то клапан нужно поменять.

Выходная струя воздуха содержит большое количество влаги

Воздух, подаваемый из компрессора, может быть очень влажным в следующих случаях:

• в ресивере скопилось влага;
• воздухозаборный фильтр сильно загрязнился;
• компрессор находится в помещении с повышенной влажностью.

Для борьбы с влажностью применимы такие методы:

• следует регулярно сливать избыточную жидкость из баллона ресивера;
• фильтрующий элемент промывают или заменяют;
• агрегат переносят в другое помещение, где воздух суше или устанавливают специальные фильтры.

Сильная вибрация двигателя

Поршневым двигателям свойственна сильная вибрация. Не стоит проявлять беспокойство до тех пор, пока вибрация не станет слишком заметной. Можно предположить, что причина – в износе виброподушек, которые легко заменяются.

компрессор

Причина вибрации может заключаться в ослаблении крепления болтов. В таком случае ремонт воздушного компрессора заключается в простом затягивании болтов.

Компрессор работает с перебоями

Перебои в работе компрессорной установки вызываются:

1. Неисправность реле контроля давления. Реле давления воздуха для компрессора используют для автоматической защиты агрегата в случаях:

• давление всасывания становится меньше расчетного;
• давление нагнетания превышает допустимый предел.

Различают реле низкого давления, прямое срабатывание которого (размыкание контакта) происходит при понижении давления до контролируемой величины. При повышении давления на величину настройки происходит обратное срабатывание (замыкание контакта).

У реле высокого давления прямое срабатывание (размыкание контакта) происходит при увеличении давления до заданной величины. Обратное же срабатывание (замыкание контакта) бывает при понижении давления.

Реле давления ремонтируется или меняется на новое.

2. Интенсивный отбор сжатого воздуха – происходит из-за несоответствия производительности компрессорной установки

с потребляемой мощностью. Эти неисправности компрессора можно исключить, если при покупке пневмоинструмента, досконально изучить его характеристики и выяснить, сколько воздуха расходуется за единицу времени.

Расход воздушного потока компрессора не соответствует нормам

Такая неисправность встречается из-за утечки газа в системе высокого давления, а также, если забит воздухозаборный фильтр. Исключить просачивание воздуха можно, протянув все стыковые соединения и обмотав их герметизирующей лентой.

https://www.youtube.com/watch?v=rGoYcOu2GVk

Порой, сливая конденсат из ресивера, не полностью закрывают выпускной кран, что приводит к утечке газа. Такая проблема решается просто – нужно плотно закрутить вентиль.

Если забился противопылевой фильтр, его необходимо очистить или заменить на новый.

Замена пластинчатых клапанов поршневого компрессора

В поршневых компрессорах используются пластинчатые клапаны, находящиеся между головкой и цилиндром. В процессе работы изнашиваются передние и задние кромки клапана, в дальнейшем это приводит к утечке воздуха. Для замены клапанов нужно:

1. Прогреть компрессор несколько минут для того, чтобы облегчить ослабление винтов, затем обесточить его.
2. Выкрутить четыре винта, которые крепят головку к цилиндру.
3. Достать металлическую прокладку вместе с клапанами.
4. Губкой, смоченной в керосине, протереть головку, цилиндр и металлическую прокладку.
5. Впускной клапан укладывают в выемку на цилиндре.
6. Смазать прокладку и установить, прижав по периметру к цилиндру.
7. Смазать новый клапан и установить его в выемку на головке.
8. Прижать головку к цилиндру, вкрутить винты.

Ревизию клапанов компрессора стоит проводить хотя бы раз в год, ремонт поршневого компрессора своими руками – при возникновении посторонних шумов при нагнетании воздуха в ресивер.

Многих неисправностей можно избежать, если внимательно относиться к агрегату. Для этого следует выполнять несложные требования:

• При покупке проверить наличие паспорта и инструкции на устройство, а также других документов.
• Перед первым пуском проверить уровень масла и долить его, если необходимо. Использовать нужно только то масло, которое рекомендовано производителем в технической документации. В первый раз компрессор следует прогнать минут 20 вхолостую.
• Если все в порядке, можно присоединять пневмоинструмент к агрегату и начинать работу.
• Обязательно стоит фиксировать количество проработанных компрессором часов, ведь масло в моторе необходимо менять каждые 500 часов. В процессе замены оставшееся старое масло сливают, фильтры меняют, если нужно.
• Каждую неделю следует промывать входной воздушный фильтр.
• Каждые 16 часов эксплуатации производить слив влаги из ресивера через выпускной клапан. Производители обычно рекомендуют чистить внутреннюю поверхность баллона специальными средствами, раз в полгода.
• Закончив работу, компрессор отключается от сети, кроме того нужно стравить воздух из системы высокого давления.
• Если нагнетатель долго не эксплуатировали, перед пуском компрессора нужно очистить воздушный клапан.
• Нетоковедущие металлические детали обязательно нужно заземлить. Обычно производители выводят заземляющий проводник в штепсельную вилку. Нужно лишь заземлить контакт в розетке, в которую подключается компрессор.

Проще сразу после покупки начинать обслуживать компрессор, ремонт агрегата при несоблюдении рекомендаций производителя обойдется очень дорого.

Компрессор – сложный аппарат, его ремонт достаточно трудоемкая процедура, необходимо владеть большим объемом информации и разбираться в многочисленных технических тонкостях. Если вы не уверены в своих действиях, в целях безопасности доверьте ремонт профессионалам.

Хочешь знать о покраске автомобиля все? Читай еще полезные статьи:

• Тонировка фар своими руками
• Полировка авто после покраски
• Как сделать камеру для покраски

Портативные воздушные компрессоры | Construction Equipment

Home >

Light Equipment

Kaeser

Portable Air Compressors

Kaeser M250E/M255E Electric Air Compressors

Kaeser Compressors, Inc.

Feb. 9, 2023

NEW: Kaeser Установленные на салазках воздушные компрессоры Mobilair M250E и M255E обеспечивают производительность от 565 до 990 кубических футов в минуту при давлении от 87 до 200 фунтов на квадратный дюйм. Электрические компрессоры…

Chicago Pneumatic

Light Equipment

Chicago Pneumatic CPS 185 компрессор

Chicago Pneumatic Tool Co.

1 ноября 2022

обеспечивает до 125 PSI

Портабельные воздушные компрессоры

VMAC into -wortshore 40. Sprinter

VMAC — автомобильные воздушные компрессоры

20 сентября 2022 г.

НОВИНКА: VMAC выпустила серию Underhood40–Van для фургонов Mercedes-Benz Sprinter 2022 года…

Портативные воздушные компрессоры

Портативная мощность DOOSAN HP1600/VHP1400 Air Compressor

DOOSAN Portable Power

7 июля 2022

Air Compressor. Добывает до 1 600 CFM.

Компрессор Kaeser MP30 Utility

Kaeser Compressors, Inc.

6 июня 2022 г.

Воздушный компрессор M30 Utility Mobilair Kaeser обеспечивает подачу до 100 куб. Компрессор Kaeser имеет прочный стальной корпус с порошковым покрытием. Стандартные функции включают…

Портативные воздушные компрессоры

Компрессор Kaeser M30PE

Kaeser Compressors, Inc.

6 июня 2022 г. , устойчивая к вмятинам и температурам формованная полимерная оболочка. Стандарт…

Портативные воздушные компрессоры

Воздушный компрессор Kaeser M255

Kaeser Compressors, Inc.

24 февраля 2022 г.

Воздушный компрессор M255 Kaeser обеспечивает производительность до 900 куб. футов в минуту. Компрессор Kaeser Mobilair весит 8000 фунтов и имеет два диапазона давления: 848-935 куб. футов в минуту при 125-150 фунтов на кв. дюйм и 696-900 куб. футов в минуту.

15 декабря 2021 г.

Воздушный компрессор M59PE Mobilair Kaeser доступен в двух моделях: 135–165 станд. куб. футов в минуту с диапазоном давления 150–200 фунтов на кв. Хатц…

Легкое оборудование

Воздушные компрессоры Doosan Portable Power Evolution

Doosan Portable Power

8 июня 2021 г. Три модели Doosan Portable Power оснащены Doosan…

Продукция

Абразивоструйное оборудование

Пневматические инструменты и принадлежности

Вездеходы (ATV)

бит, каменная буровая оболочка

лезвия, бетонные и каменные пилы

лезвия, бетонная отделка и плавание

Шкафы, хранение, инструменты и т. Д. Системы сбора пыли

Электрические генераторные установки

Генератор, мобильный, смонтированный на прицепе, трехфазный

Генератор, смонтированный на салазках, трехфазный

Отбойные молотки ручные

Осветительные мачты, портативные осветительные установки

Переносные воздушные компрессоры

Насосы для навозной жижи

Насосы для воды

Радиостанции: двухполосные, УВЧ, ОВЧ и т. д.

Виброплиты

Вибрационные катки с ручным управлением

Сварочное оборудование, ацетилен

Сварочное оборудование, электрическое

Сварочные агрегаты

Переносные воздушные компрессоры

Световое оборудование

Новый компрессор с переменным давлением 195 CFM от KAESER

KAESER COMPRESORS, Inc.

22 февраля. Компрессоры

Rod Sutton

14 февраля 2023 г.

Световое оборудование

Наша проверка качества может быть немного нетрадиционной…

20 сентября 2022 г.

Portable Air Compressors

Kaeser Compressors Starts Facility Expansion

Nov. 24, 2020

Portable Air Compressors

Sullair Taps Takeuchi as President & CEO

April 2, 2020

Welding Power Units

VMAC выпускает многофункциональную систему PowerSystem с двигателем Cat

14 октября 2019 г.

Легкое оборудование

M270 с двигателем Mercedes-Benz

28 сентября 2010 г.

Переносной компрессор Kaeser Compressors, Inc. M270 оснащен мощным двигателем Mercedes-Benz, который производит 950 куб.

Как выбрать средства защиты от кражи оборудования

28 сентября 2010 г.

Введение в сжатый воздух • Компания Air Compressor Equipment

Сжатый воздух, по определению Вебстера, представляет собой уменьшение объема за счет давления невидимых окружающих газов. Земля. Существуют различные методы сжатия воздуха, которые мы вскоре обсудим, но сначала мы рассмотрим несколько терминов и сокращений, связанных с отраслью.

Воздух буквально давит на все на земле.

Толкающая сила измеряется в фунтах на квадратный дюйм (или в килопаскалях в метрической системе). Это измерение основано на силе, которую производит столб воздуха, давя на один квадратный дюйм поверхности Земли на уровне моря, и простирается от уровня моря до верхней части земной атмосферы. Результатом этого является примерно 14,7 фунтов на квадратный дюйм (101,353 кПа) на уровне моря, а температура воздуха составляет 59 ° F (15 ° C). Это очень техническое описание того, откуда мы получаем термин «стандартное атмосферное давление». Высота над уровнем моря, температура и влажность влияют на атмосферное давление.

Воздушные компрессоры очень хороши в том, что они собирают окружающий нас воздух и помещают его в относительно небольшой сосуд под давлением («воздушный резервуар»).

Это сжимающее или сдавливающее действие на воздух вызывает повышение давления внутри сосуда, превращая 14,7 фунтов на квадратный дюйм в гораздо более высокое давление. Воздух можно сжимать на любой высоте, пока есть молекулы воздуха для сжатия, поэтому мы можем достичь сотен или тысяч фунтов на квадратный дюйм в Скалистых горах, а также на равнинах Техаса. Поскольку мы больше не имеем дело с давлением в атмосфере, а вместо этого внутри резервуара, мы используем измерение PSIG, которое представляет собой «манометр в фунтах на квадратный дюйм». Это манометр (обычно устройство циферблатного типа), который был откалиброван так, чтобы игнорировать первые 14,7 фунтов на квадратный дюйм, которые воспринимаются, в результате чего он считывал только то, что превышает атмосферное давление. 40 фунтов на квадратный дюйм на самом деле будет 54,7 фунтов на квадратный дюйм, но поскольку в баке уже есть 14,7 фунтов на квадратный дюйм внутри и он не может опускаться ниже этого уровня (это будет частичный вакуум), нас интересуют только дополнительные 40 фунтов на квадратный дюйм.

---

Объемные компрессоры работают путем перемещения заданного объема воздуха через одну или несколько камер сжатия (ступеней), увеличивая давление воздуха на каждой последующей ступени. Двумя основными типами являются возвратно-поступательные и вращающиеся.

Поршневые компрессоры

Поршневые компрессоры работают с помощью коленчатого вала и шатуна, перемещающего поршень вверх и вниз в цилиндре. При каждом ходе вниз открывается всасывающий клапан, всасывая воздух при атмосферном давлении, а при каждом ходе вверх открывается выпускной клапан, позволяя воздуху «выталкиваться» в сосуд высокого давления, повышая давление внутри сосуда.
