Обзор дизельных тепловых пушек прямого и непрямого нагрева

С наступлением холодов решать отопительный вопрос приходится не только в домах и квартирах, а и для различных производственных помещений, стройплощадок, гаражей, складов, ангаров и прочих нежилых объектов.

И один из вариантов обогревательных приборов, которая привлекает потребителей доступной ценой и мобильностью – дизельная тепловая пушка. Поэтому рассмотрим детальней принцип работы этого устройства, сферы его применения и основные критерии выбора.

Содержание статьи:

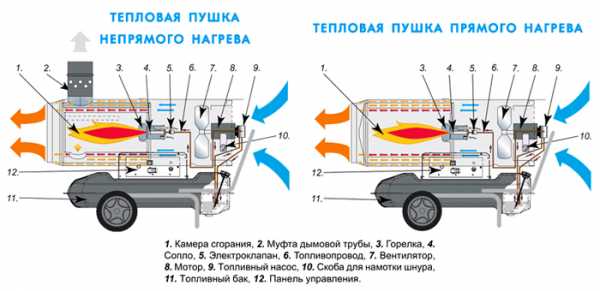

Конструктивные различия дизельных пушек

Основное предназначение тепловых пушек – быстрый и экономичный обогрев помещений с большой площадью. Работают они на дизельном топливе, при сгорании которого выделяется тепло, распространяющееся по объекту направленным потоком воздуха. По конструктивному принципу все дизельные пушки можно разделить на приборы прямого и косвенного нагрева.

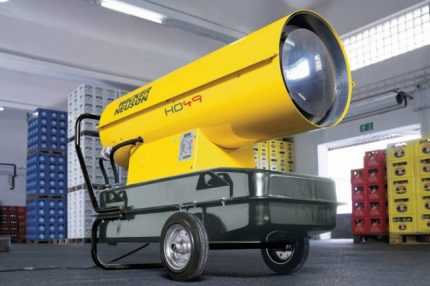

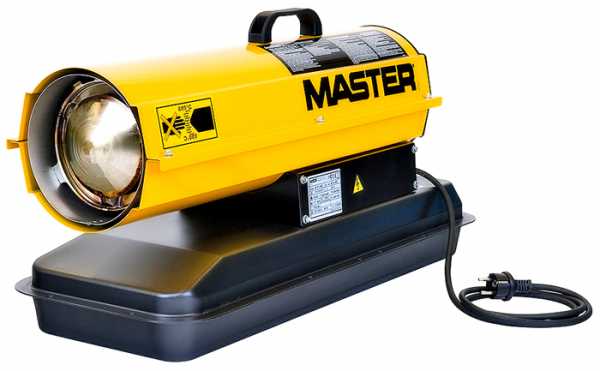

#1: Теплогенераторы с прямым нагревом

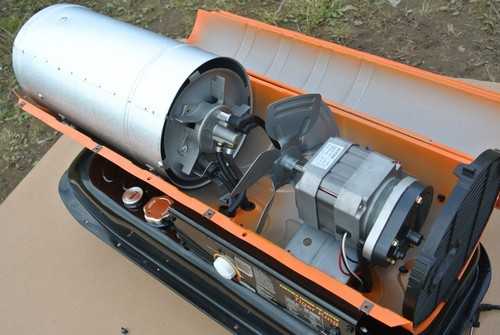

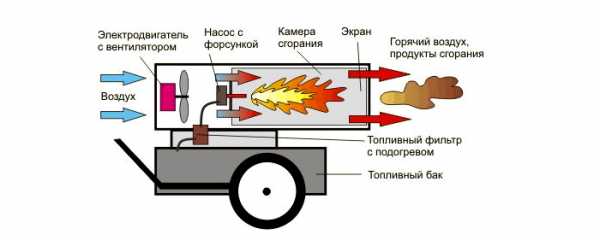

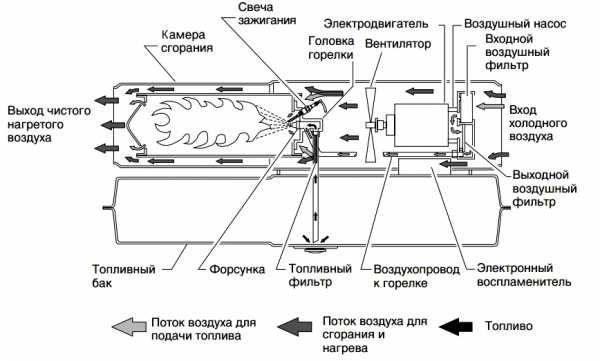

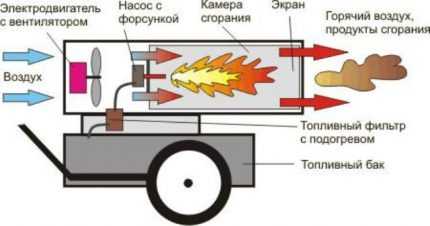

Основные элементы конструкции дизельной пушки: электродвигатель с вентилятором, насос с очищающими фильтрами, камера сгорания, искрообразователь (свеча накала или высоковольтная система), форсунка и бак для топлива.

Чтобы прибор работал автономно, его комплектуют таймером, контроллером уровня пламени, термостатом и другими электронными элементами, которые могут быть встроены сразу или установлены за отдельную плату.

При прямом нагреве в горячий поток воздуха попадают и продукты сгорания дизеля, поэтому использовать такой обогреватель можно только в нежилых помещениях с хорошей приточной вентиляцией

Работает агрегат прямого нагрева так:

  • При включении устройства, горючее перекачивается из бака в топливный фильтр при помощи насоса.
  • Затем топливо поступает на форсунку, а та впрыскивает его в камеру сгорания.
  • Система поджига подает искру, воспламеняющую дизель.
  • Защитная сетка, установленная в «дуле» пушки, удерживает огонь, не давая тому покинуть камеру сгорания.
  • Вентилятор загоняет холодный воздух в камеру, где тот нагревается от горящего топлива и выводится наружу теплым потоком.

Пушки прямого нагрева имеют высокий уровень КПД – почти 100%, температура воздуха на выходе может достигать 400 С. Такие теплогенераторы могут иметь мощность от 10 до 220 кВт (зависит от модели), которая вся идет на тепло.

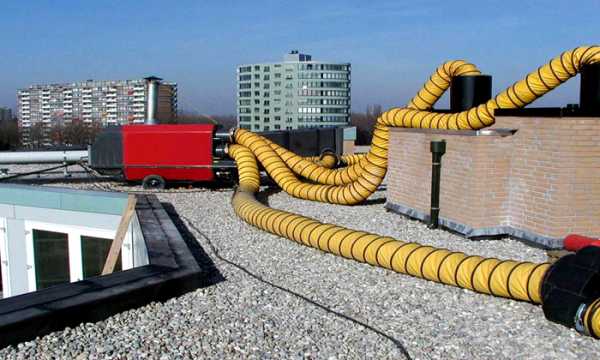

Для работы на открытом воздухе или в большом помещении без теплоизоляции выбирают теплопушки прямого нагрева, а для утепленных зданий, где находятся люди, лучше подойдут косвенные агрегаты (+)

Но так как вместе с теплом в воздух проникает неприятный запах, копоть и другие продукты горения ДТ, сфера применения устройства без дымохода ограничена малолюдными производственными помещениями, открытыми площадками и различными складами. Широко используются они и в строительстве, например, для сушки фасадов и бетонной стяжки при штукатурных или облицовочных работах.

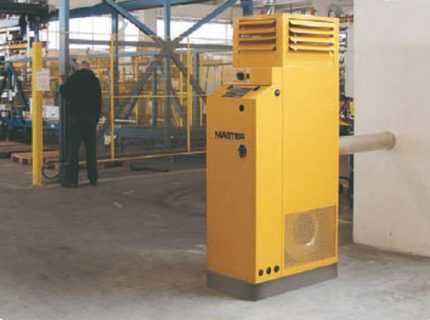

#2: Приборы с косвенным нагревом

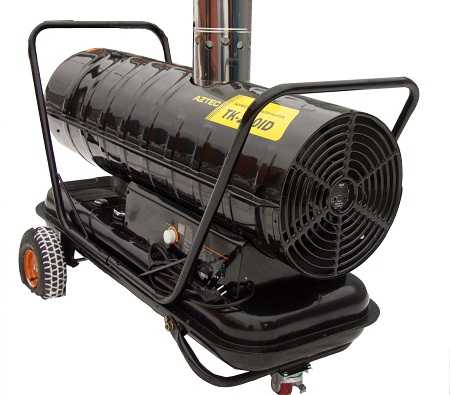

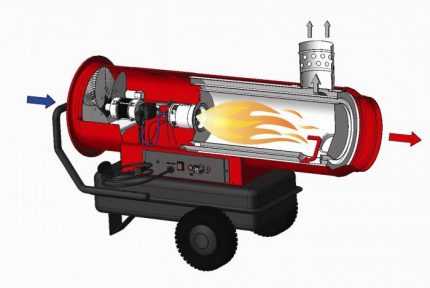

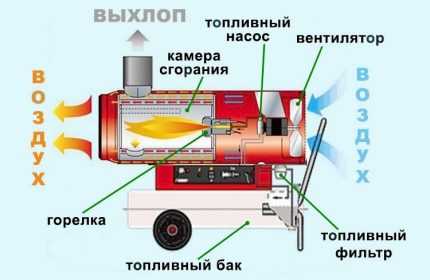

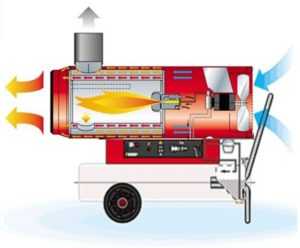

Конструкция пушек с непрямым нагревом предусматривает наличие закрытой камеры сгорания и дымохода, с помощью которого выхлопы с отработкой топлива выводятся за пределы обогреваемого помещения. Хотя максимальная мощность таких приборов достигает максимум 85 кВт, но существуют и сложные модульные агрегаты с несколькими «дулами» пушек, способные «дотянуть» и до 220 кВт.

Несмотря на наличие дымохода, пушки косвенного нагрева также требуют хорошей приточной вентиляции и проветривания, ведь в процессе их работы перегорает кислород

Хотя КПД у таких агрегатов намного меньше (примерно 60%), зато они не только подходят для всех случаев, где можно применять прямоточные устройства, а и широко используются для отопления животноводческих ферм, теплиц, нежилых зданий, выставочных павильонов, производственных объектов и других помещений с длительным присутствием людей или животных.

Ролик представляет подробный обзор пушки косвенного нагрева Master BV 77 E с техническими характеристиками и замерами температуры воздуха на выходе из устройства:

Преимущества и недостатки дизельного оборудования

Хотя современный рынок предлагает достаточно широкий выбор отопительных приборов, дизельные пушки не теряют популярности среди потребителей. Ведь несмотря на то, что стоимость аналогичных газовых и электрических агрегатов существенно ниже, эксплуатация дизельных устройств обходится намного дешевле благодаря доступной цене дизеля.

Во многих пушках можно использовать не только ДТ, а и другое горючее, например, солярку, керосин или отфильтрованную отработку масла, но этот момент нужно уточнить при покупке

К преимуществам дизельного теплогенератора можно отнести:

  • Высокий показатель КПД — даже с учетом проветриваний и приточной вентиляции прибор быстро прогревает воздух и распространяет его по всему объему помещения.
  • Простота в эксплуатации – для запуска системы достаточно направить «дуло» пушки на центр комнаты или строительный элемент и нажать на кнопку включения.
  • Безопасность – современные устройства снабжены различными датчиками и терморегуляторами, благодаря которым сам прибор не перегревается. Также исключены случайные затухания пламени, а при нагреве воздуха до заданной температуры пушка временно прекращает работу.
  • Низкая себестоимость топлива – даже устройства, требовательные к качеству ДТ, будут намного выгоднее в эксплуатации, чем электрические или газовые приборы.
  • Удобство в транспортировке
    – теплогенератор компактен и достаточно легок (простой прибор мощностью 10-22 кВт весит около 11-13 кг), поэтому не составит проблем его подвезти на объект или переместить из одной комнаты в другую.
  • Экономичность – для нагрева помещения потребуется небольшое количество топлива, и прибор может длительное время работать без дозаправки. Например, агрегат прямого нагрева на 22 кВт и объемом бака в 20 л в среднем расходует около 2,5 литров за час работы.
  • Длительный срок эксплуатации обеспечивают износостойкие материалы, стандартные заменяемые комплектующие и простота самой конструкции.

Конечно, не обошлось и без недостатков. Помимо вредных для здоровья испарений солярки, проблему с которыми можно решить с помощью дымохода или отлаженной системой вентиляции, к минусам прибора можно отнести необходимость подключения к энергосети, шум при работе вентилятора и контроль уровня топлива.

Кроме того, стоимость самой пушки и ее ремонта будет выше, чем у аналогичных устройств, работающих на газу или электричестве.

Основы выбора дизельных теплогенераторов

Как и у других отопительных приборов, скорость нагрева и размеры площади, которую способна охватить тепловая пушка, зависят от ее мощности. Но помимо этой важной характеристики есть и другие нюансы, знание которых поможет вам сделать оптимальный выбор при покупке устройства.

Определение требующейся мощности прибора

От мощности тепловой пушки зависит не только расход топлива, а и скорость нагрева. И хотя все технические характеристики указаны в сопроводительной документации к агрегату, перед покупкой стоит прикинуть объем и наличие теплоизоляции в помещении, которое планируется обогревать при помощи дизельного теплогенератора.

В среднем, небольшая пушка на 10 кВт может прогреть до 100 м2 при высоте потолков не более 2,5 метра, но для более точных расчетов можно воспользоваться специальной формулой (+)

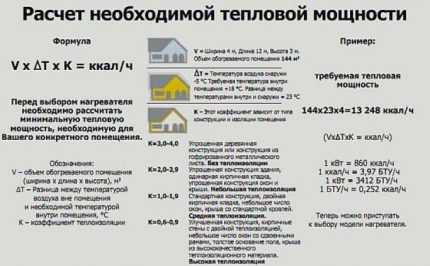

Выяснить тепловую мощность прибора можно по следующему алгоритму:

  1. Вычислить объем помещения в м3, перемножив значения его ширины, длины и высоты в метрах.
  2. Определить разницу между уличной температурой и требуемой для помещения.
  3. Перемножить объем с температурной разницей и коэффициентом теплопотери.
  4. И последний этап – перевести значение из ккал/час в привычные кВт. Для этого нужно полученную цифру разделить на 860.

Значение коэффициента будет зависеть от материалов, из которых построено здание, и уровня его теплоизоляции:

  • «холодные» сооружения, выполненные из дерева или металла, будут иметь показатель от 3 до 4;
  • строения с минимальным утеплением, кладкой в один кирпич и примитивной конструкцией крыши – от 2 до 2,9;
  • здания со средней теплоизоляцией с двойной кладкой, стандартной кровлей и небольшой площадью остекления – от 1 до 1,9;
  • помещения со стеклопакетами, двойной кирпичной кладкой, утепленными стенами и крышей – 0,6-0,9.

Проверим работу алгоритма на практике. Например, требуется обогреть металлический ангар до +18°С, площадью 150 квадратов и высотой 4 метра. Средняя температура на улице в зимний период на 10 градусов ниже нуля.

Вычисления:

(150 м2 * 4 м) * 28°С * 4 = 67200 ккал/час : 860 = 78,14 кВт

То есть, при выборе модели тепловой пушки следует ориентироваться на приборы, мощностью 80 кВт и выше.

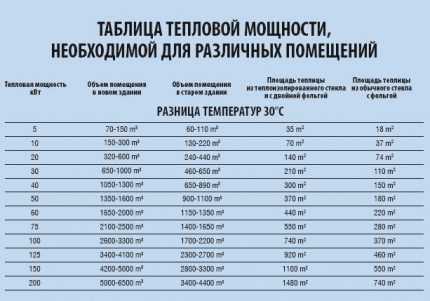

Чтобы прикинуть мощность прибора, можно использовать данные из таблицы, в которой приведены соотношения между характеристиками теплогенераторов и различными объемами зданий с учетом температурной разницы в 30 °С (+)

А вот показатель расхода топлива хоть и кажется важным параметром, но на самом деле весьма условен. Ведь вне зависимости от своих технических возможностей прибор затребует столько горючего, сколько понадобится для обогрева конкретного здания, исходя из заданной вами температуры, объема помещения и качества теплоизоляции.

Другие немаловажные нюансы

Когда вы определились с самыми важными параметрами (мощностью и способом нагрева), следует обратить внимание и на другие характеристики.

Например, такой нюанс, как форма на первый взгляд кажется исключительно «делом вкуса», тем более что практически все пушки имеют вид удлиненного цилиндра. Но из приборов высокой мощности лучше выбирать прямоугольные агрегаты – у них больше площадь распространения прогретого воздушного потока.

Прямоугольная пушка с несколькими соплами позволит быстро обработать большой объем воздуха, поэтому широко используется для сушки материалов в строительстве и организации отопления сразу для нескольких комнат

Другие технические особенности:

  1. Теплоизоляция корпуса – температура поверхности самого устройства при работе не должна превышать 40 градусов.
  2. Мобильность – удобно, когда прибор оснащен колесной базой, но легковесные пушки мощностью до 22 кВт могут монтироваться просто на устойчивую основу. В этом случае стоит обратить внимание на массу комплекта, материал и прочность поддона.
  3. Шумность – чем мощнее вентилятор устройства, тем громче будет «музыкальное сопровождение» при его работе.
  4. Возможность регулировки температуры – прибор должен быть оснащен ручкой или кнопкой, с помощью которой можно самостоятельно запрограммировать параметры термостата.
  5. Работа от аккумулятора – если объект не подключен к электросети, можно подобрать пушку, работающую от накопителя. Расход электричества у прибора невысокий (в основном, питание требуется для вентилятора), варьирует в пределах 100-500 Вт/ч, поэтому даже автомобильного аккумулятора хватит для бесперебойной работы на несколько часов в полевых условиях.

Также при покупке стоит осведомиться о наличие защитной системы от перегрева (некоторые производители предлагают ее как отдельное устройство). Для безопасной работы желательно, чтобы пушка была оснащено автоматическим контролем уровня нагрева и выключением при недостаче топлива.

Для пушек прямого нагрева запрещено использовать горючее типа мазута, спирта, ацетона и бензина, которое может вывести из строя агрегат, спровоцировать пожар или взрыв топливных паров

Вид и параметры рекомендуемого топлива – еще один важный нюанс, который следует уточнить у продавца оборудования. Для большинства дизельных пушек рекомендуется использовать осветленный (авиационный) керосин или «зимнее» автомобильное ДТ, отвечающее ГОСТу 305-82.

Советы и формула расчета необходимой мощности тепловой пушки для обогрева помещений различного типа представлены в видео:

Запуск и правила безопасной эксплуатации

Обычно приборы поставляются в частично разобранном виде. То есть нужно будет зафиксировать «дуло» пушки на колесной тележке и установить ручку (или металлические дуги). Если речь идет о пушке прямого нагрева, то останется только заправить топливный бак, подключить вилку прибора в электросеть, задать температуру нагрева и нажать на тумблер питания.

Благодаря встроенному термостату пушка автоматически прекратит работу, когда воздух прогреется, и снова включится при падении температуры – так прибор экономит топливо и исключает возможность перегрева

Для запуска оборудования следует убедиться, что соблюдены следующие правила безопасности:

  1. Пушка установлена на устойчивой и ровной горизонтальной поверхности, выполненной из негорючих материалов, например, бетона. Если же пол деревянный, можно подложить под агрегат листовой металл.
  2. Расстояние от сопла, из которого будет поступать поток горячего воздуха, до ближайшего объекта – минимум 2 метра (справа и слева желательно соблюдать дистанцию в 80-100 см).
  3. Перед первым запуском или после длительного хранения рекомендуется открыть корпус и вручную провернуть крыльчатку вентилятора, чтобы удостовериться, что он свободно вращается.
  4. О необходимости дозаправки прибор «просигнализирует» прерывистым горением или выделением белого дыма. Чтобы долить топливо, обязательно отключите пушку от электросети.
  5. Всегда выключайте пушку тумблером и дожидайтесь полной остановки вентилятора. У приборов непрямого нагрева этот процесс может занять 2-5 минуты, но он необходим для охлаждения камеры сгорания. Только после этого можно выдергивать вилку прибора из сети.

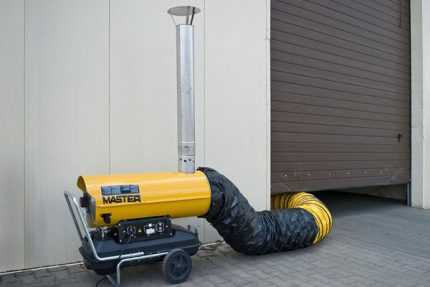

Для запуска дизельной пушки косвенного нагрева нужно сначала смонтировать дымоход – круглую трубу из негорючего материала длиной максимум в 3 метра. Если нужен вывод на большое расстояние, для этой цели удобно использовать гибкую алюминиевую гофру, но ее придется менять несколько раз за отопительный сезон.

Для выведения в близко расположенную вентиляцию можно подыскать отрез стальной трубы, которая прослужит намного дольше.

Траекторию дымохода для пушки косвенного нагрева нужно прокладывать по прямой линии, максимально допустим только один изгиб до 90 градусов

Что касается обслуживания, то для беспроблемной работы дизельных теплогенераторов потребуется периодически промывать воздушные фильтры и очищать от сажи/пыли камеру сгорания. Также важно следить за чистотой внутренних стенок агрегата в области форсунки и двигателя.

Обзор производителей тепловых пушек

На рынке промышленных обогревателей представлен широкий ассортимент пушек прямого и косвенного нагрева, работающих на дизельном топливе. Но чтобы купить надежный теплогенератор и впоследствии не иметь проблем с его обслуживанием и заменой износившихся деталей, следует ориентироваться не только на цену и технические параметры, а и на проверенные временем бренды.

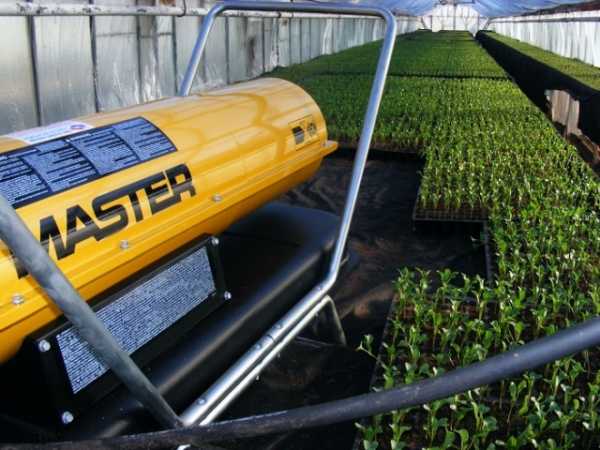

Например, Master Climate Solutions – один из признанных лидеров рынка климатического оборудования. Благодаря широкой производственной и дилерской сети, найти дизельные теплопушки косвенного и прямого нагрева от Master можно практически в любом городе и крупном строительном магазине.

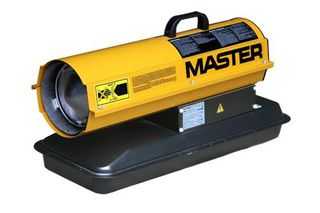

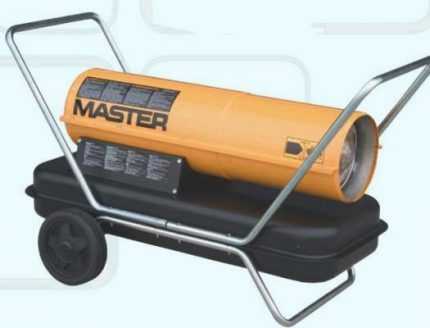

Прямоточный прибор Master B 35 мощностью в 20 кВт и топливным баком на 15 литров – отличный вариант для обслуживания небольших складов, ангаров, теплиц (+)

Тепловые агрегаты Master работают на ДТ, солярке или очищенном керосине, отличаются качественной сборкой и компактными размерами. Мощность варьирует от 10 кВт у простых пушек прямого нагрева до 220 кВт у тепловых установок с несколькими соплами.

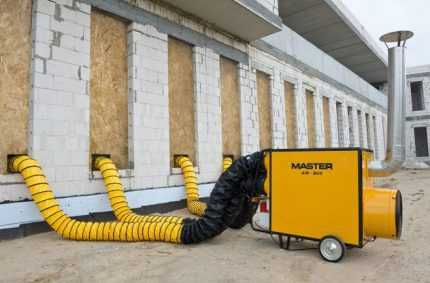

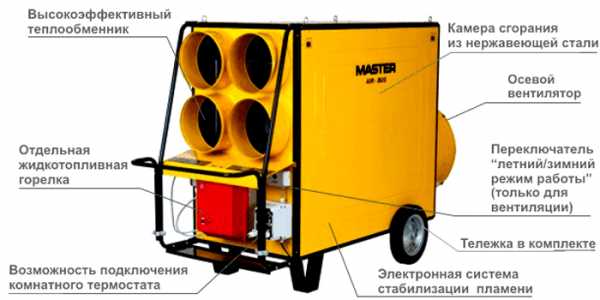

Для быстрого обогрева помещений большого объема удобно использовать мощные дизельные теплогенераторы, которые могут направлять сразу несколько потоков теплого воздуха, например, тепловую установку Master BV 460 Е

Неплохо себя зарекомендовали и дизельные пушки Ballu от итальянского бренда Biemmedue (хотя в строке производитель чаще можно увидеть уже традиционный Китай). Их агрегаты хорошо защищены от холода и, благодаря предварительному разогреву топлива, могут использоваться даже при морозе до -30°С.

Особое внимание конструкторы уделили системе защиты – корпус прибора выполнен из нержавейки и практически не нагревается даже у самых мощных установок.

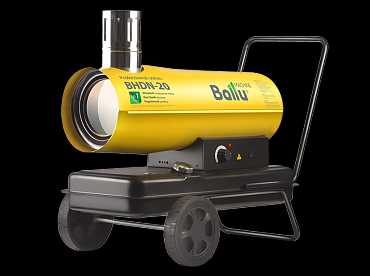

Одна из топовых моделей линейки пушек прямого нагрева — Ballu BHDP-20, которую высоко оценили потребители за хорошую мощность, автоматический контроль температуры нагрева и многоуровневую систему безопасности

Пользуются популярностью и южнокорейские агрегаты от Tiger King и Kerona. Их дизельные пушки комплектуются качественной электронной «начинкой» — термостатами, которые гарантируют защиту от перегрева и экономичный расход топлива, информативным дисплеем, фотоэлектронным датчиком, контролирующим работу поджига, и другими приятными дополнениями.

Дизельные тепловые пушки от корейских производителей превосходно адаптированы к российским реалиям – низким температурам и перебоям напряжения в сетях электроснабжения, а некоторые модели могут работать и от аккумулятора, например, как ТК-70000 с мощностью в 65 кВт

Неплохие отзывы от потребителей заслужили и теплоагрегаты от других зарубежных брендов – Elitech, Firman, Kroll, Oklima, Daewoo, HYUNDAI, Patriot.

Если предпочитаете продукцию отечественного производства, обратите внимание на дизельные пушки ПрофТепло, Интерскол и Зубр.

Выводы и полезное видео по теме

Чтобы получить наглядное представление об устройстве самого прибора, его эксплуатационных возможностях и правилах выбора, предлагаем ознакомится со следующим роликом.

В видео подробно объяснено, как работают тепловые дизельные пушки, доступно представлены их разновидности и обозначены особенности применения для различных помещений:

Благодаря высокой мощности и КПД дизельные тепловые пушки занимают лидирующие позиции среди промышленных теплогенераторов. И хотя прибор не дешев, его цена окупится при эксплуатации. Поэтому, если вам нужно организовать быстрое и экономичное отопление помещений, дизельная пушка — хороший выбор. Впрочем, всегда можно проконсультироваться у специалистов, которые посоветуют и способ обогрева, и оптимальную модель нагревателя.

sovet-ingenera.com

принцип работы, обзор лучших моделей и отзывы

Для обеспечения целенаправленного нагрева чаще всего используют тепловые пушки. Их особенностью является высокая мощность в подаче воздушных масс определенной температуры. Этим обусловлено широкое применение данного оборудования в строительной сфере и промышленности. Правильно подобранная тепловая пушка на дизельном топливе способна выполнить подогрев бетона, поддержать оптимальный микроклимат в производственном помещении, а также уберечь растения в теплице от переохлаждения в зимний период.

Принцип работы тепловых пушек

Организация рабочего процесса в любой тепловой пушке предусматривает возможность активации вентилятора, который и обеспечивает подачу воздуха. В данном случае эта задача реализуется за счет энергии, вырабатываемой в камере сгорания дизельного топлива. В конструкции агрегата предусмотрен бак для заливки солярки или керосина. Через специальный фильтр смесь попадает в отстойник, а затем насос перекачивает ее в форсунку для дальнейшего использования. Обычно в задней части оборудования располагается вентилятор, который подает холодные воздушные массы в камеру сгорания, распределяя в ней же и дизель из форсунки. В конечном итоге происходит сгорание топлива, и уже горячие массы направляются к целевому объекту. По этой схеме строится общий принцип работы тепловой пушки на дизельном топливе, но есть и некоторые отличия процесса в зависимости от конструкционных особенностей той или иной модели. По крайней мере, существуют принципиальные различия в работе двух видов таких установок – с прямым и непрямым нагревом. Стоит подробнее ознакомиться с этими видами тепловой пушки.

Разновидности тепловых пушек

Модели с прямым нагревом отличаются тем, что в процессе работы выделяют продукт сгорания непосредственно в зону эксплуатации – это может быть, к примеру, производственное помещение или стройплощадка. Модификации с непрямым нагревом предусматривают отведение продуктов сгорания за границу рабочего объекта. Очевидно, что прямой нагрев имеет серьезные ограничения в плане использования. В частности, такое оборудование нельзя применять в жилых помещениях. В обмен на это неудобство пользователь получает более высокую производительность.

В свою очередь, тепловая пушка на дизельном топливе непрямого нагрева может применяться и в помещениях, где находятся люди. Ее конструкция включает механизм выведения продуктов сгорания, который стыкуется с каналом дымохода через специальный патрубок. То есть в процессе работы тепловые потоки избавляются от гари, распространяясь по комнате или цеху в относительно чистом виде. Правда, для эксплуатации таких моделей требуется и организация вентиляционной системы в помещении, поскольку агрегат будет перерабатывать кислород.

Основные характеристики оборудования

Среди главных технико-эксплуатационных параметров тепловых пушек стоит отметить мощность, объем доставляемого воздуха и расход топлива. Что касается мощности, то этот показатель находится в среднем коридоре от 10 до 80 кВт. Для жилых помещений обычно приобретаются установки с силовым потенциалом на 15-25 кВт. В промышленности используют более производительные агрегаты мощностью порядка 200 кВт. В целях обеспечения будущей экономии следует учитывать и объем горючей смеси, за счет которой будет работать тепловая пушка дизельная. Расход топлива варьируется в среднем от 1 до 6 л/ч. Чем выше мощность, тем прожорливее теплогенератор. В зависимости от площади помещения подбирается и объем теплых масс, которые будет распространять установка. Этот показатель может составлять и 200, и 3000 м3/ч. Для жилой комнаты будет достаточно установки с начальным значением объема, а производственные объекты, складские помещения и стройплощадки обслуживаются высокопроизводительными тепловыми пушками.

Отзывы о модели BV 290E от Master

Это один из наиболее популярных агрегатов, в которых предусматривается возможность отвода продуктов сгорания. Поэтому основной массой пользователей этой модели являются частники, обслуживающие тепловой пушкой жилые помещения. Владельцы отмечают качественную работу топливного фильтра, за счет которого был повышен и срок службы оборудования. При этом теплогенератор располагает немалым силовым потенциалом в 81 кВт, что делает его универсальным. Кроме жилых помещений данная тепловая пушка на дизельном топливе нашла применение в сельском хозяйстве и в строительстве. Как отмечают пользователи установки, она эффективно справляется с подогревом стройматериалов, требуя при этом небольших затрат. По совокупности рабочих параметров и финансовых вложений это достойный вариант с точки зрения многоцелевого использования.

Отзывы о модели Gryp 28 от Sial

Данную модель также можно отнести к универсальным в эксплуатации, но у нее есть и немало удачных конструкционных особенностей, которые высоко оценивают пользователи. К примеру, многие отмечают надежность нержавеющего стального корпуса и стабильную функцию горелки с пневматическим распылением. Кроме того, агрегат обеспечен интегрированной платой управления, которая позволяет использовать установку в автоматическом режиме. Это дополнение особенно значимо, если тепловая пушка на дизельном топливе рассчитывается на эксплуатацию в частном доме. В пользу данной модели как решения для бытового использования говорит и экологичность порошковой окраски. Многие владельцы указывают также на легкость физического обращения с оборудованием. Агрегат можно укомплектовать эргономичной тележкой, упрощающей его транспортировку.

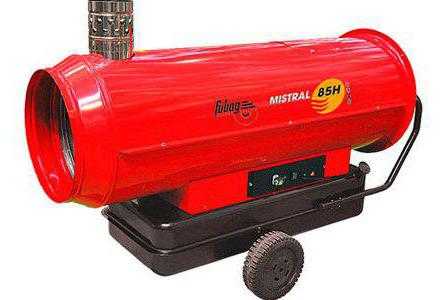

Отзывы о модели Mistral 85 H от Fubag

Производитель Fubag входит в число признанных лидеров в сегменте оборудования, предназначенного для коммунального хозяйства. Модель Mistral 85 H в ее линейке тепловых пушек позиционируется как эффективное решение именно для хозяйственных нужд. Владельцы данного агрегата отмечают пользу от его применения в строительных мероприятиях, в обслуживании тепличных объектов, складских помещений и сараев. Особенно выделяется сочетание производительности этой модели и наличие системы выведения отработанных газов. Иными словами, это тепловая пушка на дизельном топливе, которая вобрала в себя достоинства бытовых и промышленных агрегатов такого типа.

Отзывы о модели Jumbo 200 M от Ballu

Если требуется высокопроизводительная пушка, то стоит обращаться к агрегату Jumbo 200 M от итальянского производителя климатической техники Ballu. Данный теплогенератор ориентирован на обслуживание помещений большой площади. По словам владельцев, установка за небольшие промежутки времени выполняет сушку складов, производственных цехов, подвалов и т.д. Конечно, при необходимости оборудование можно использовать и в качестве системы отопления. Важно отметить и надежность модели. Дело в том, что наиболее частые неисправности тепловой пушки на дизельном топливе связаны с горелкой и вентилятором. Конструкторы повысили прочностные характеристики этих частей, поэтому критика в отношении надежности установки Jumbo 200 M практически не встречается. В дополнение к этому многие подчеркивают и пользу от предохранительных и ограничительных термостатов, которые повышают безопасность эксплуатации техники.

Как выбрать оптимальный вариант?

Учитывать следует не только характер целевого назначения, но также габариты и потребность в наличии дополнительных функций. Отталкиваться можно от силового потенциала и показателей производительности. Это поможет определить и принцип работы пушки – с выводом отработанных продуктов сгорания или без него. В соответствии с размерами помещения определяются габариты, которыми может располагать тепловая пушка на дизельном топливе. Своими руками данный агрегат установить несложно, но в случае с моделями, обеспечивающими отвод газов, может потребоваться дополнительное оснащение конструкции патрубками и переходниками для дымохода. Также будет не лишним заранее просчитать необходимость наличия электронных систем управления с контролем тепловой пушки.

Рекомендации по техобслуживанию

Большинство теплогенераторов работают в интенсивном режиме, что повышает значение технических мероприятий по их обслуживанию. Главным образом пользователь должен заботиться о регулярной чистке и замене фильтров. В частности, элемент воздушной фильтрации, который отсеивает волокна и пух, следует обновлять через каждые 500 ч эксплуатации. Как правило, он меняется в конце каждого сезона. Чтобы не возникла необходимость выполнять ремонт тепловой пушки на дизельном топливе в части силовой начинки, следует регулярно ухаживать и за вентилятором. В загрязненном состоянии он затрудняет рабочий процесс, из-за чего повышаются нагрузки на генератор. Поэтому следует по меньшей мере раз в сезон производить и чистку вентилятора.

Заключение

В большинстве случаев тепловые пушки представляют собой массивные конструкции, обладающие при этом и внушительным весом. Несмотря на это, такое оборудование довольно практично в эксплуатации и без особых проблем выполняет стоящие перед ним задачи. Правда, в зависимости от конструкционного исполнения тепловые пушки на дизельном топливе могут предъявлять особые требования к месту использования. В основном это касается моделей с непрямым нагревом, эксплуатация которых возможна только в помещениях с организованной вентиляцией. Но также не стоит забывать о специфике применения агрегатов, напрямую выбрасывающих продукты сгорания в окружающую среду. Такие модели желательно использовать вне помещений или в производственных цехах, где присутствие вредных веществ не будет представлять опасности.

fb.ru

устройство и схема на бензине, принцип работы и подключение

Дизельная тепловая пушка способна быстро обогреть любое помещение Постоянно как наступают холода, сразу образуется проблема с отоплением помещений. Также такая проблема относится к собственным домам и производственным помещениям разных типов. В таких случаях ждут появления центрального отопления. Но, а как быть, если отопление рано еще включать или его вообще нет в помещении. Именно в таких случаях используют альтернативные нагреватели воздуха. В наши дни на продажу выставлено огромное количество таких установок, но особенное место занимает дизельная тепловая пушка.

Принцип работы тепловой пушки: основные характеристики

Рабочий процесс каждой тепловой пушки заключается в использовании встроенных вентиляторов, которые и обеспечивают подачу теплого воздуха с пушки. В пушке образование горячего воздуха происходит при сгорании дизельного топлива. В самой конструкции предусматривается наличие заливного бочка для горючего топлива, такого как керосин или солярка.

При работе с тепловой пушкой нужно соблюдать правила техники безопасности

Через встроенный специальный фильтр горючие попадает в отстойник, после чего насос начинает перекачивать его в форсунку для последующего использования. В задней части такого оборудования расположен вентилятор. Он подает масштабный поток холодного воздуха в камеру сгорания и распределяет в этой же камере солярку, подаваемую из форсунок.

В итоге получается сгорание топлива, а затем горячий поток воздуха направляется к целевому объекту.

Существуют два основных различия в принципе работы двух видов таких пушек. Есть сушки с прямым и не прямым нагревом.

Характеристики и устройство тепловой пушки

Одним из главных технологических параметром тепловых пушек отметим мощность, расход топлива и объем подачи воздуха. То, что касается мощности, то это показатель среднего коридора от 10 и до 80 кВт. Для помещений, где проживают люди, покупают пушки мощностью от 10 до 25 кВт. Для промышленности приобретают пушки с мощностью около 200 кВт.

С целью экономии необходимо учитывать объем топлива, с помощью которого работает тепловая пушка. Расход топлива составляет в среднем 6 литров в час.

Чем больше мощность тепловентилятора, тем он больше расходует топлива.

Мощность обогревателя на соляре подбирается в зависимости от того какую площадь нужно обогреть. Такое устройство может быть от 200от и до 3000м3/ч. Для жилого помещения достаточно будет установки с начальным значением объема, а вот помещения складского типа, строительные площадки обслуживаются уже тепловыми пушками с высокой производительностью.

Перед тем как начать эксплуатацию тепловой пушки, следует изучить инструкцию

Чем отличается дизельная пушка от остальных моделей? Она может работать на бензине или солярке, существует электрическая установка, которая включает в себя электродвигатель и завершает этот список конструкция с газовой установкой. Но объединяет эти предметы то, что все они взрывозащищенные и не устойчивы к воде.

Из чего состоит схема тепловой пушки

Работа тепловой пушки имеет очень простой принцип, заключается она в нагреве воздуха трубчатым тэном, который помещен в корпус пушки. В самом начале воздух поступает во внутреннюю часть агрегата, там он нагревается, а затем уже воздух, который нагрет, выдувается вентилятором в помещение.

В само устройство тепловой пушки входит:

  • 2 термостата, которые на схеме обозначены SK1,SK2;
  • Переключатель SA1;
  • Нагревающий элемент EK1т;
  • Электра двигатель M1.

Соединение термостатов и тумблеров выполнено в последовательном порядке, последовательность их замыкается на нагревательном элементе и двигателе. Термостат осуществляет контроль над уровнем нагрева спирали и отвечает за размыкание цепи поле достижения нужной температуры.

Автоматическое размыкание происходит при помощи биметаллической пластинки. Она может выгибаться в разные стороны в зависимости от нагрева или охлаждения. Также довольно таки часто изготовители подключают в схему очень чувствительный датчик, который отвечает за нагрев корпуса. Если температура корпуса выше чем допускается, то отключается тепловая пушка полностью. Также тепловые пушки имеют в наличии световые индикаторы, а более сложные конструкции табло. На них указывается время работы агрегата и температура помещения.

Электрический двигатель в таком устройстве представлен вентилятором. Он обеспечивает подачу воздуха на нагревательный элемент. В тепловых электрических пушках используют трубчатые металлические нагревательные элементы. Очень редко, но все, же проскакивают в продажах устройства, где нагревательный элемент изготовлен из стекла или керамики.

Большинство тепловых пушек сделано в корпусе из нержавейки, а это дает возможность избежать агрегату коррозий. Встречаются агрегаты и в корпусе из термостойкой пластмассы. Преимущество такой пушки в легком весе, они также не поддаются механическим повреждениям. Встроенная железная решетка защищает человека от контакта с нагретой спиралью.

Схема тепловой пушки может понадобится, если она поломается

Есть модели с поворотным корпусом, благодаря таким поворотам увеличивается площадь обогрева, и помещение прогревается до оптимальной температуры быстрей.

Схема подключения тепловой пушки

Конструкций тепловых пушек очень много, но самая безопасная и простая из них схема электрической нагревательной пушки. При работе вентилятора большой поток воздуха попадает на нагревательный элемент. При нагреве воздух получает выбранную температуру при помощи терморегулятора. Корпус пушки может быть поворотным, это зависит от конструкции тепловой пушки.

На горизонтальной поверхности угол выбирается в обе стороны от основной оси. Агрегат начинает работать после подключения его к сети, при этом загорается световой индикатор. Запуск прибора выполняется переключателем, то есть выставлением его в определенное положение. Требуемая мощность выбирается с помощью другого переключателя. В электрической схеме имеется специальный термо выключатель, который полностью отключает тепловую пушку от сети, когда температура корпуса превышает 100 градусов. Использование такой пушки будет оптимальным в холодном или умеренном климате. Влажность помещения не должна превышать 80 процентов. Попадание влаги на тепловую электрическую пушку не допустимо. Климатические условия помещения должны дать возможность надежной и безопасной работе агрегата.

Разбираемся, как работает дизельная тепловая пушка (видео)

Исходя из описанного в статье, можно сказать, что многие тепловые пушки представлены габаритными конструкциями и имеют очень большой вес. Не смотря на это, устройство практично в использование и без каких либо проблем выполняет свои обогревающие функции. В случае использования тепловой пушки работающей на дизельном топливе, необходимо будет специальное место для установки устройства.


Добавить комментарий

teploclass.ru

Тепловые пушки на дизельном топливе: устройство и принцип работы

В любом помещении важен комфортный температурный режим, но не всегда есть возможность это обеспечить.

Для решения проблемы с отоплением существует вариант использования тепловой пушки, которая работает на дизельном топливе, имеет небольшие габариты и легко перемещается в нужное место.

Также эти устройства удобны для использования в процессе строительных работ, например, для нагрева помещений, где происходит монтаж натяжных потолков.

Принцип работы тепловой пушки

В упрощенном виде конструкция тепловой пушки представляет собой такой набор составных частей:

  • вентилятор;
  • нагревательный элемент;
  • емкость для топлива;
  • корпус.

Работа пушки обеспечивается благодаря сгоранию топлива, полученное от горения тепло при помощи встроенного вентилятора образует поток теплого воздуха, который заполняет пространство вокруг.

Однако, такие пушки различаются способом обогрева. Он бывает двух видов: прямой и непрямой.

Различия этих способов только в том, что устройства с прямым видом обогрева вместе с теплым воздухом в помещение попадают и продукты сгорания топливной смеси такие как сажа и дым. Обогреватели, работа которых проходит по непрямому типу, нуждаются в оснащении специальным рукавом для отвода продуктов сгорания и дымоходом.

Таблица 1. Технические характеристики тепловых пушек на дизельном топливе фирм производителей Ballu и Master
Модель/
Параметр
Ballu BHDP-10Ballu BHDN-20Master B 150 CEDMaster BV 77
Тип нагревапрямойнепрямойпрямойнепрямой
Дымоходнетестьнетесть
Мощность10 кВт20 кВт44 кВт20 кВт
Расход топлива0,8 кг/ч1,6 кг/ч3,5 кг/ч1,67 кг/ч
Объем бака12 л24 л44 л36 л
Производительность по воздуху590 м3500 м3900 м3550 м3
Габариты680х400х280 мм890х675х440 мм1110x400x450 мм1180х410х530 мм
Вес10 кг22 кг25 кг61 кг

Важно: все тепловые пушки в основном питаются от сети в 220 В. От того, какую производительность по воздуху имеет устройство зависит его скорость обогрева помещения.

Ремонт тепловой пушки на дизельном топливе

При возникновении неисправностей лучше обратиться к специалисту, но есть такие поломки, которые можно отремонтировать своими силами:

  1. После включения обогревателя, он сразу отключается. Это может происходить в случае загрязнения любого из фильтров, сопла, через которое подается топливо или фотодатчика горения, либо неграмотно настроен датчик давления нагнетания воздуха. Та же проблема может быть из-за соединений между фотодатчиком и платой панели управления. Фотодатчик реагирует на наличие света, потому его очищают и проверяют соединения на целостность и правильность подключения.
  2. Включение устройства не происходит, либо двигатель работает недолго. Причин такой поломки может быть несколько. Низкий уровень топлива в баке, а также коррозия и засорение на электродах или же наличие влаги в баке с топливом.
  3. Бездействие вентилятора во включенном состоянии. Первостепенно проверяют настройку терморегулятора, который, возможно настроен на слишком низкое значение. Если причина не в этом, то проверяют электросоединения печатной платы и двигателя. В случае отсутствия такового, соединения восстанавливают.
  4. Слабое пламя. Такая неисправность корректируется при помощи регулировки уровня тепловой мощности.
  5. Перестал работать теплогенератор. Такую проблему вызывает перегорание предохранителя, который нуждается в замене.
  6. Перегрев оборудования. Причиной этому становится неисправная проводка и устранить неисправность возможно лишь заменив ее. Включать оборудование допустимо только после его остывания, но рекомендуется не откладывать полноценный ремонт.

Важно: если во время ремонта тепловой пушки возникают вопросы, то не рекомендуется продолжать процесс устранения неисправностей самостоятельно, следует обратиться к специалисту.

Отзывы

Александр, 34 года:

«У меня свой шиномонтаж, но помещение под него не отапливается. Зимой это довольно проблематично, при помощи тепловой пушки за 20 минут воздух нагревается так, что я могу ходить в майке. Площадь помещения 38 м2. Доволен устройством».

Николай, 36 лет:

«Приобрел тепловую пушку к себе в гараж, очень удобно. Шумно, правда, немного пока работает, но я знаю, что есть те которые и не сильно шумят. Хотя для меня это не проблема. Гараж очень быстро нагревается и можно выключать обогреватель».

Василий, 28 лет:

«Подарили пушку тепловую мне давно, но я не пользовался, а тут дачу купил, а отопления там еще не сделано. Вот тут и пригодился обогреватель. Был удивлен его эффективностью».

Кроме того, что тепловая пушка на дизельном топливе очень удобна в использовании и решает проблемы с обогревом помещений различной площади и назначения, ее устройство очень простое. Это позволяет соорудить обогреватель самостоятельно, что обойдется существенно дешевле, чем приобретение уже готового устройства.

Об устройстве и принципе работы тепловой пушки на дизельном топливе узнайте из видео ниже:

Как работает тепловая пушка на дизельном топливе - смотрите на видео:

holodine.net

Дизельная тепловая пушка

Когда возникает необходимость быстрого обогрева строящегося здания, производственного или другого большого помещения, то первым помощником в этом деле может быть тепловая пушка. Работает агрегат по принципу тепловентилятора. В зависимости от модели, используемым топливом может быть солярка, газ или электроэнергия. Сейчас мы рассмотрим, как устроена тепловая пушка на дизельном топливе, принцип ее работы и область применения.

Различие дизельных тепловых пушек по способу нагрева

Устройство дизельных пушек любых моделей практически одинаково. Существует лишь одна особенность, разделяющая агрегаты на два основных вида – отвод продуктов сгорания. При сжигании солярки жидкотопливные пушки выделяют дым с токсичными примесями. В зависимости от конструкции камеры сгорания, отработанные газы могут отводиться за пределы обогреваемого помещения или выходить вместе с теплом. Такая особенность устройства тепловых пушек разделила их на агрегаты непрямого и прямого нагрева.

Важно! Дизеля прямого нагрева стоят дешевле, но их нельзя использовать на закрытых объектах, где длительное время пребывают люди.

Дизеля прямого нагрева

Самая простая конструкция у дизельной тепловой пушки прямого нагрева, обладающей 100% КПД. Агрегат состоит из стального корпуса, внутри которого стоит электрический вентилятор и камера сгорания. Под корпусом расположен бак для солярки. За подачу топлива отвечает насос. Горелка стоит в камере сгорания, поэтому открытого огня из сопла пушки не вылетает. Эта особенность устройства позволяет использовать дизеля внутри помещения.

Однако при сгорании солярка выделяет едкий дым, который вместе с теплом выдувает вентилятор в это же отапливаемое помещение. Вот по этой причине модели прямого нагрева применяют на открытых или полуоткрытых площадках, а также там, где нет людей. Обычно дизеля прямого нагрева используют на стройках для просушки помещения, чтобы быстрей застыла штукатурка или бетонная стяжка. Полезна пушка для гаража, где зимой можно прогреть двигатель машины.

Важно! Если нет возможности обеспечить отсутствие людей в обогреваемом помещении, запускать в работу дизель прямого нагрева опасно. Выхлопные газы могут вызвать отравление, и даже удушье.

Дизеля непрямого нагрева

Сложнее устроена дизельная тепловая пушка непрямого нагрева, но ее уже можно использовать в людных местах. Отличается в агрегатах такого типа только конструкция камеры сгорания. Она сделана с отводом вредных выхлопов за пределы обогреваемого объекта. Камера полностью закрыта спереди и сзади со стороны вентилятора. Выхлопной патрубок стоит сверху и выходит за пределы корпуса. Получается своеобразный теплообменник.

На патрубок надевают отводящий газы гофрированный шланг. Его изготавливают из нержавейки или черного металла. Когда происходит воспламенение топлива, стенки камеры сгорания накаляются. Работающий вентилятор обдувает горячий теплообменник и вместе с чистым воздухом выталкивает тепло из сопла пушки. Сами же вредные газы из камеры отводятся через патрубок по шлангу на улицу. КПД дизельных агрегатов непрямого нагрева меньше, чем у аналогов с прямым нагревом, но их можно использовать для обогрева объектов с животными и людьми.

Большинство моделей дизельных пушек оснащены нержавеющей камерой сгорания из качественной стали, что увеличивает срок эксплуатации агрегата. Дизель способен работать длительное время, при этом его корпус не перегреется. А все благодаря термостату, так как датчик регулирует интенсивность пламени. При желании к тепловой пушке можно подключить еще один термостат, установленный в помещении. Датчик автоматизирует процесс обогрева, позволяя постоянно поддерживать установленную пользователем температуру.

С помощью дизельной тепловой пушки обустраивают систему отопления больших зданий. Для этого используют гофрированный рукав толщиной 300–600 мм. Шланг раскладывают внутри помещения, надевая один край на сопло. По такому же методу можно подавать горячий воздух на дальние расстояния. Дизельные пушки непрямого нагрева обогревают торговые, промышленные и производственные помещения, вокзалы, магазины и другие объекты с частым пребыванием людей.

Инфракрасный дизель

Существует еще один вид агрегатов, работающих на солярке, но по принципу инфракрасного излучения. Такие дизельные тепловые пушки в своей конструкции не предусматривают использование вентилятора. Он просто не нужен. ИК лучи прогревают не воздух, а объект, на который они попадают. Отсутствие вентилятора снижает уровень шума работающего агрегата. Единственным недостатком инфракрасного дизеля является точечный обогрев. Пушка не способна охватить большое пространство.

Обзор популярных моделей

В магазине можно встретить огромное количество дизельных тепловых пушек разных производителей, отличающихся мощностью, дизайном и другими дополнительными функциями. Мы предлагаем ознакомиться с рядом популярных моделей.

Ballu BHDN-20

По праву в рейтинге популярности лидирует дизельная тепловая пушка Ballu непрямого нагрева. Профессиональный агрегат выпускается мощностью от 20 кВт и выше. Особенностью обогревателя является качественный теплообменник из нержавейки. Для его изготовления применяется сталь AISI 310S. Такие агрегаты востребованы в больших помещениях. Например, тепловая пушка Ballu BHDN-20 способна обогреть до 200 м2 площади. КПД агрегата непрямого нагрева мощностью 20 кВт достигает 82%.

MASTER — B 70CED

Среди агрегатов прямого нагрева выделяется дизельная тепловая пушка MASTER мощностью 20 кВт. Модель B 70CED способна работать в автоматическом режиме при подключении термостата ТН-2 и ТН-5. Во время горения на выходе из сопла поддерживается максимальная температура 250оС. Тепловая пушка Мастер за 1 час способна прогреть до 400 м3 воздуха.

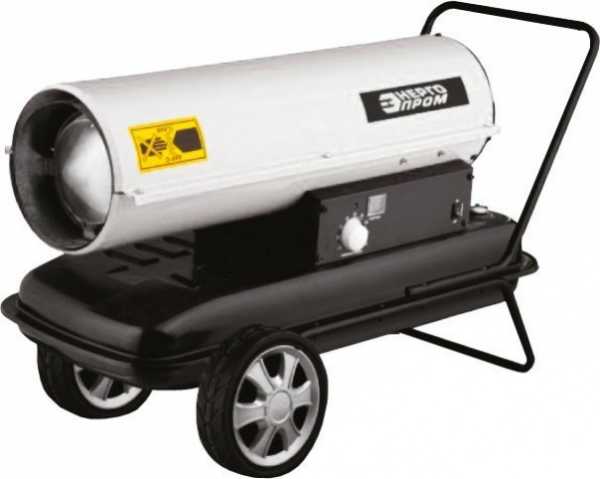

ЭНЕРГОПРОМ 20кВт ТПД-20 прямого нагрева

Агрегат прямого нагрева мощностью 20 кВт предназначен для просушки строящихся объектов и прогрева воздуха в нежилых помещениях. За 1 час работы пушка выдает до 430 м3 горячего воздуха.

Kerona P-2000E-T

Большой модельный ряд тепловых пушек представляет производитель Керона. Модель прямого нагрева P-2000E-T является самой маленькой. Агрегат способен обогреть помещение площадью до 130 м2. Компактный дизель поместится в багажнике автомобиля, если его нужно перевезти.

Ремонт дизельных пушек

После окончания гарантии ремонт дизеля в сервисном центре обойдется очень дорого. Любители автомеханики стараются многие неисправности устранить самостоятельно. Ведь глупо платить большую сумму за ремонт, если, например, лопнула пружина клапана и дизель глохнет из-за отсутствия притока воздуха.

Давайте рассмотрим самые частые поломки дизеля и как самостоятельно ликвидировать неисправность:

  • Поломка вентилятора определяется по прекращению подачи потока горячего воздуха из сопла. Часто проблема кроется в электродвигателе. Если он сгорел, то ремонт здесь неуместен. Двигатель просто заменяют новым аналогом. Определить неисправность электродвигателя можно прозвонкой рабочих обмоток тестером.
  • Форсунки распыляют солярку внутри камеры сгорания. Они выходят из строя редко. Если форсунки неисправны, полностью прекращается горение. Для их замены нужно купить в специализированном магазине точно такой аналог. Для этого необходимо взять с собой образец поломанной форсунки.
  • Ремонт топливного фильтра несложен для любого человека. Это самая распространенная поломка, при которой прекращается горение. Солярка не всегда по качеству отвечает нормативным требованиям, и твердые частицы разных примесей засоряют фильтр. Для устранения неисправности на корпусе пушки нужно открутить пробку. Далее, достают сам фильтр, промывают в чистом керосине, после чего устанавливают на свое место.

Совет! Если в хозяйстве есть компрессор, то фильтр дополнительно не помешает продуть большим напором воздуха.

Все поломки дизельных агрегатов требуют индивидуального подхода во время ремонта. При отсутствии опыта лучше будет обратиться в сервисный центр.

На видео показан ремонт дизельных пушек:

Приобретая тепловой агрегат для домашнего пользования, нужно учесть особенность его устройства и специфику работы. Может, разумней отдать предпочтение газовому или электрическому аналогу, а дизельную пушку оставить для производственных нужд.

fermilon.ru

Тепловая пушка на дизельном топливе: секреты правильного выбора

ПОДЕЛИТЕСЬ В СОЦСЕТЯХ

У конвекторов и масляных обогревателей множество преимуществ, но они не способны очень быстро обогреть помещение, особенно если оно имеет большую площадь. Для подобных ситуаций идеально подходит тепловая пушка на дизельном топливе. С ее помощью вы можете обогревать склады, гаражи и любые строительные объекты. Функциональные пушки  можно применять даже на открытых строительных площадках при морозной погоде для сохранения оптимальной температуры. Достоинством подобного оборудования считается мобильность. Ведь их достаточно просто переместить куда вам нужно.

Подобное оборудование прекрасно подходит для отопления нежилых помещений

Содержание статьи

Тепловая пушка на дизельном топливе: принципы работы

Тепловая конструкция — это качественный обогреватель воздуха. Она функционирует наподобие бытового тепловентилятора. Принцип работы дизельной тепловой пушки заключается в образовании прогретой воздушной струи, которая под напором перемещается к горячим элементам. При этом воздух становится теплым, а поток тепла распространяется по всему периметру помещения. Подобное оборудование имеет вид трубы, благодаря чему и называется пушкой.

Так работает данный тепловой аппарат

Устройство агрегата включает корпус из металла, который в состоянии  защищать конструкцию от разнообразных повреждений. Нагревательные детали пожаробезопасны. Все модели обладают небольшим весом, что позволяет их перемещать в любое место.

На схеме можно видеть, из каких элементов состоит устройство

Дизельные конструкции часто востребованы при строительстве всевозможных объектов. Их применяют при необходимости быстро просушить поверхность. Конструкции на жидком топливе бывают непрямого и прямого прогрева. При первом способе выполняется отвод дымовых газов из помещения. Работа таких устройств сопровождается перегоранием кислорода, поэтому их применяют на открытом воздухе или в помещениях с проточной вентиляцией.

Разница между устройством прямого и непрямого нагрева

Как выбрать дизельную тепловую пушку?

Учитывайте, что при запуске тепловой пушки на дизельном топливе выбрасываются продукты горения. Производители предлагают два вида подобных устройств: прямого нагрева и непрямого.

Устройства с дымоходом можно расположить в комнате, где работают люди

При выборе конструкции значение имеют следующие факторы:

  • площадь помещения;
  • доступность топливного сырья;
  • возможность вывести вредные примеси, и вентиляция;
  • как будет эксплуатироваться: постоянно или периодически.

При выборе важно учитывать мощность и площадь обогреваемого пространства в моделях разных фирм

Дизельные агрегаты содержат горелку, камеры сгорания, топливную емкость и вентилятор. Некоторые изделия оборудуются колесиками для удобства перемещения. Подача топлива производится при помощи насоса.

Полезная информация! Когда будете выбирать модель, в расчетах опирайтесь на следующие показатели. На 10 кв. м. понадобится около 0,9-1,5 кВт.

Нюансы выбора дизельной тепловой пушки прямого нагрева

Тепловая пушка на дизельном топливе имеет несложный механизм прямого подогрева. Внутри изделия размещен электродвигатель и вентилятор. С применением насосной установки топливо доставляется в топочную емкость. Горелка вмонтирована внутрь корпуса, поэтому нет открытого огня.

Конструкция с прямым нагревом, переносной обогреватель

При прогорании солярка прогревает воздушные массы, которые отводятся от вентилятора. Подогретый воздух распределяется в пространстве. А дымовые массы расходятся в внутри здания. Поэтому такие приборы можно применять на открытом воздухе или в строениях с хорошей системой вентиляции.

Устройство с такими функциями предназначено для работы на открытом строительном объекте

Обратите внимание! Такие модели годятся для кратковременных работ. Например, высушить рабочую поверхность при строительных работах или прогреть замерзший мотор.

Как выбрать дизельную тепловую пушку непрямого нагрева?

В установках непрямого нагрева, кроме основных элементов еще присутствует теплообменник. Топливо перемещается из специальной емкости в топочную емкость. При этом дымовые газы не перемешиваются с воздушными массами от вентилятора, а выходят через дымоходную конструкцию на улицу.

Сложное устройство оборудования с непрямым прогревом

При включении устройства теплообменник прогревается и подогревает воздух. На выходном отверстии подобные аппараты могут выделять от 50 до 110 градусов тепла. Такая техника используется на производствах и в складских помещениях, так как вредные газы не проходят внутрь. В современном оборудовании топочные емкости делаются  из нержавеющей стали.

Отопительный прибор с дымоходом

Некоторые приборы оборудуются гибкими шлангами, позволяющими выпускать теплый поток на определенный участок.

Полезная информация! К оборудованию можно подключить термостат, который монтируется внутри строения. При этом оборудование сможет поддерживать требуемую температуру и будет производить тепло около 17 часов.

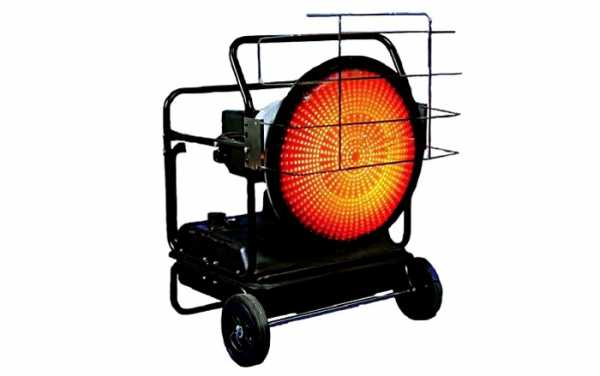

Модели инфракрасных дизельных тепловых пушек

В установку инфракрасной дизельной тепловой пушки не входит тепловентилятор. Такие обогреватели прогревают не атмосферу, а окружающие предметы при помощи инфракрасного облучения.

Горелка с дизельным сырьем прогревает инфракрасный излучатель, который разогревает поверхности и предметы в помещении. Инфракрасные конструкции бесшумны, так как их устройство обходится без вентилятора.

Инфракрасные устройства считаются более безопасными

Обзор моделей

Решить, какая тепловая пушка лучше газовая или дизельная, поможет обзор цен отдельных моделей.


Такое качество как мобильность позволяет перемещать данное оборудование на разные производственные или строительные объекты

Подобное отопительное оборудование производят следующие компании:

  • Master является одной из популярных марок. В этой сфере компания работает уже более 40 лет. При этом предлагаются не только дизельные модели, но также и газовые и электрические. Продукция данного производителя зарекомендовала себя надежностью, безопасностью и доступной ценой;
  • модели компании Ballu в основном используются для больших производств и складов. Оборудование известно функциональностью, хорошей производительностью и приятным дизайном;
  • в арсенале компании Kerona есть модели, как эконом класса, так и класса люкс. Все модели работают на керосине или на дизельном топливе.

Как рассчитать мощность оборудования?

Важным фактором, оказывающим влияние на предпочтение определенного изделия, является мощность. Этот показатель бывает в пределах от 20 до 220 кВт. Чтобы рассчитать агрегат, с какой мощностью потребуется, нужно вычислить объем помещения. Для этого определяется высота, ширина и длина стен. Также следует знать качество проведенной теплоизоляции. Данный коэффициент будет отличаться у неутепленных кирпичных и деревянных построек, а также у зданий с повышенной теплоизоляцией. Для проведения расчетов стоит определить разницу температурных значений внутри и снаружи здания. При этом мощность прибора вычисляется так, объем помещения умножается на температурную разницу и на коэффициент теплоизоляции.

Определить подходящую мощность поможет данная таблица

Модели тепловых пушек на отработанном масле станут превосходным решением для отопления любого помещения.

Что выбрать для обогрева гаража (видео)




ПОДЕЛИТЕСЬ В СОЦСЕТЯХ

Загрузка...

aquatic-home.ru

Как изготовить дизельную тепловую пушку своими руками

Обогреть за короткое время обширное пространство позволяют теплогенераторы и теплопушки, которые могут работать на различных видах горючего. Такие приборы представлены в магазинах, однако при наличии некоторых навыков технических работ их можно изготовить самостоятельно.

Сделанная своими руками дизельная тепловая пушка, функционирующая на экономичном топливе, помогает быстро обогреть гараж или другое хозяйственное помещение.

Содержание статьи:

Принцип работы и виды теплопушек

Тепловые пушки, получившие свое название благодаря специфической форме, считаются одним из наиболее эффективных способов повышение температуры воздуха в помещениях.

Принцип работы подобных устройств достаточно элементарен: при помощи вращающихся лопастей вентилятора холодный воздух из окружающего пространства нагнетается внутрь агрегата. Проходя через нагревательный элемент, воздушный поток разогревается до высокой температуры, после чего он выталкивается в помещение и отдает тепло.

Теплопушки, работающие на разных видах топлива, применяют для обогрева промышленных объектов, теплиц, складов. В случае крайней необходимости их можно применять и для экстренного отопления подъездов и квартир

Все агрегаты можно разбить на две крупные категории.

  1. Небольшие по размеру и мощности бытовые приборы, применяемые для обогрева относительно небольших пространств (подвала, гаража).
  2. Крупные и мощные промышленные устройства, способные за короткий срок поднять температуру воздуха в огромном помещении.

Помимо этого, теплопушки различаются по типу используемого горючего. По этому критерию можно выделить следующие виды агрегатов:

  • Электрические пушки. Экологически чистые приборы функционируют без запаха, шума и выбросов вредных веществ. Их недостатки: привязанность к электросетям, а также потребление большого количество дорогостоящей электроэнергии.
  • Газовые пушки, работающие на различных модификациях голубого топлива, чаще всего используются на производствах, в сельском хозяйстве или при проведении строительных работ.
  • Паровые пушки выделяю тепло, образуя насыщенный поток горячего пара. Подобные экологичные приборы успешно применяются в быту: они не только нагревают помещение, но и улучшают его микроклимат, насыщая водяными парами.
  • Инфракрасные пушки. Особая конструкция этих аппаратов позволяет преображать тепловую энергию в инфракрасное излучение, при помощи которого и ведется нагрев. Такие приборы часто используют на открытых пространствах, например, для обогрева террас ресторана или праздничной площадки.
  • Многотопливные пушки, для работы которых применяются наиболее дешевые виды топлива: использованные транспортные либо бытовые масла.
  • Дизельные пушки. Работают на таких видах горючего как дизель, солярка.

Несмотря на общий принцип работы, каждый вышеназванный тип имеет свои конструктивные особенности и рекомендуемую сферу применения.

Разновидности дизельных теплопушек

Пушки этого типа также называют жидкотопливными: в качестве горючего для них может употребляться как дизель, так и керосин либо солярка. Категорически запрещается применять для заправки подобных устройств бензин, спирт и другие легковоспламеняющиеся жидкости.

Дизельные тепловые пушки могут быть не только мобильными, но и стационарными. Подобные конструкции имеют выводную трубу, подсоединенную к дымоходу, через который удаляются отходы сгорания

К выбору горючего нужно подходить очень тщательно, поскольку использование низкокачественного или загрязненного топлива может засорить форсунку и/или фильтр, что потребует вмешательство ремонтников. Дизельные пушки отличаются высокой мощностью, высоким коэффициентом полезного действия, а также компактными размерами, благодаря чему подобные агрегаты достаточно мобильны.

Все агрегаты, функционирующие на экономичном дизтопливе, можно разделить на две разновидности: с прямым и косвенным нагревом.

В основу аппаратов с прямым нагревом положен элементарный принцип работы: внутри корпуса устроена горелка, через пламя которой проходит воздух, нагнетаемый вентилятором. В результате он нагревается, а затем вырывается наружу, отдавая тепло в окружающую среду.

Дизельную теплопушку с открытым нагревом нельзя применять для отопления жилых помещений, поскольку ее конструкция не предусматривает трубы для выхлопов. В результате отработанные вещества, включая угарный газ, попадают в комнату, что может привести к отравлению находящихся в ней людей

Подобные устройства отличаются высокой мощностью 200-250 кВт и практически 100-процентным КПД. Они недороги, легки в монтаже, однако имеют важный недостаток: в наружное пространство попадает не только согретый воздушный поток, но и продукты сгорания: сажа, дым, гарь.

Даже хорошая вентиляция не сможет полностью избавить воздух от неприятного запаха и мельчайших частиц,а при ее полном отсутствии находящиеся в помещении живые существа могут получить сильное отравление.

Устройство с непрямым обогревом намного сложнее. В подобных моделях воздух нагревается опосредованно, через специальную камеру – теплообменник, где и происходит отдача тепла воздушному потоку.

Дизельные теплопушки с косвенным нагревом имеют большую стоимость и меньший КПД по сравнению с аналогичными изделиями с прямым источником тепла. Однако они находят широкое применение благодаря лучшим показателям экологичности и безопасности

В таких агрегатах нагретые выхлопные газы вместе с теплом попадают в теплообменник, откуда они выводятся в дымовой канал, к которому подсоединяется специальная труба. При ее помощи продукты сгорания выводятся из замкнутого пространства наружу, обеспечивая в отапливаемом помещении свежий воздух.

Достоинства теплопушек непрямого нагрева

Особым вниманием потребителей, в первую очередь владельцев гаражей, пользуются теплопушки с непрямым нагревом.

Модели дизельных тепловых пушек, имеющие большую мощность, могут обладать крупными габаритами. Их применяют для обогрева обширных помещений: складов, заводских цехов

К числу преимуществ подобных моделей относятся:

  • Мобильность. Хотя габариты и вес подобных устройств несколько больше, нежели аналогов с открытым обогревом, они имеют все же достаточно компактный размер, что позволяет транспортировать их по помещению в пределах длины соединительного элемента и дымохода.
  • Большая мощность. Хотя этот показатель выше у приборов с прямым обогревом, мощности непрямых дизельных пушек хватает, чтобы за короткое время обогреть большое пространство.
  • Надежность. Подобные аппараты имеют продуманную конструкцию, что сводит до минимума риск возникновения пожара, а также повышает долговечность пушек.
  • Во многих заводских моделях предусмотрена специальная система защиты, которая автоматически отключает пушку сразу же после того, как температура в помещении достигнет заданного показателя.
  • В продукции, выпускающейся на фабрике, предусмотрены теплоизоляционные прокладки, препятствующие нагреванию корпуса, что снижает риск ожогов у пользователя.
  • На некоторых моделях предусмотрены баки больших объемов, что позволяет пользоваться ими в течение долгого времени, не задумываясь о горючем.

Недостатком же подобных конструкций можно посчитать высокий уровень шума, особенно у агрегатов большой мощности.

Самостоятельное изготовление дизельных пушек

Агрегат, работающий на дизеле и солярке, можно не только приобрести в магазине спецтехники, но и сделать своими руками.

Важно знать, что сборка того устройства является достаточно сложным процессом. Он доступна лишь опытным домашним мастерам, умеющим обращаться со сварочным аппаратом и другим сложным оборудованием.

Представленная на рисунке схема является не единственным возможным вариантом конструкции тепловой пушки. Компоновку составных частей можно варьировать, исходя из удобства пользования

Решившись на собственноручное создание дизельной теплопушки, прежде всего, займитесь выбором конструкции модели. Лучшими техническими характеристиками обладают приборы с непрямым нагревом, но собирать их значительно сложней, чем устройства с открытым источником тепла.

Основные элементы теплопушки

Для изготовления дизельного устройства своими руками необходимо позаботиться о трех составных частях, каждая из которых представляет собой самостоятельную конструкцию.

К ним относятся:

  • корпус (кожух) устройства, для которого потребуется лист толстого металла или толстостенная труба;
  • камера сгорания – оцинкованная или другая толстостенная тугоплавкая труба, диаметр которой в два раза меньше, нежели аналогичный показатель кожуха;
  • топливный бак, оснащенный насосом и фильтром. Этот элемент, обычно располагающийся в нижней части корпуса, выполняется из тугоплавкого материала, который желательно дополнительно покрыть теплоизолятором.

Понадобится также вентилятор с крыльчаткой, с желательной мощностью в 220 Вт. Подобная деталь необходима для создания воздушного потока, который после обтекания нагретой камеры сгорания выйдет наружу.

Для монтажа теплопушки можно использовать готовые составные элементы либо обойтись подручным материалом. В первом случае стоимость самодельного устройства будет выше, однако его качество будет приближено к фабричному.

Инструкция по сборке самодельного агрегата

Перед началом сборки дизельной пушки нужно приготовить все приборы и материалы, а затем тщательно осмотреть их на наличие возможных дефектов.

Из трубы или листа металла (в последнем случае его следует свернуть и соединить края) выполняется кожух устройства. Через отверстие в корпусе внутри него монтируется вентилятор, при помощи которого воздух из помещения будет нагнетаться во внутреннее пространства прибора.

Все операции по сборке дизельной теплопушки проводятся в строго определенной последовательности. Особое внимание следует уделять качеству швов, крепежей и стыков, чтобы не допустить протечек горючего

Строго в центральной части кожуха производится установка и закрепление камеры сгорания, в торце которой закрепляется форсунка. Элемент запаивается с двух сторон, при этом в нем необходимо проделать два технологических отверстия: одно для дымоотвода, другое для форсунки.

Для комфортного использования и пожаробезопасности желательно смонтировать в камере сгорания пьезоподжиг. Для этого подойдет фабричный вариант, приобрести который можно в специализированном магазине.

Топливный бак необходимого размера и емкости размещается ниже корпуса. В подсоединенном пространстве нужно зафиксировать топливный насос высокого давления и топливный тонкоочистной фильтр.

Используя диммер, следует подключить вентилятор к бытовой электросети. Подобный элемент позволяет регулировать температуру нагретого воздуха без увеличения расхода топлива.

Нужно также приварить к камере сгорания патрубок для дымоотвода, куда будут удаляться продукты горения.

При проектировании дизельного теплового устройства следует учесть, что расстояние между топливным баком и горелкой с резервуаром должно превышать 15-20 миллиметров

В завершении необходимо прикрыть торцы прибора густой металлической сеткой (можно в два слоя). Эту нужно для обеспечения безопасности, так как температура воздушной массы на выходе может превышать 250 градусов.

Все соединения необходимо выполнять крайне тщательно, не допуская протечек, последствия которых могут оказаться фатальными. Перед заливкой солярки в предназначенный под нее бак важно хорошо проверить все узлы прибора (если вы не уверены в своих знаниях, лучше воспользоваться помощью специалиста).

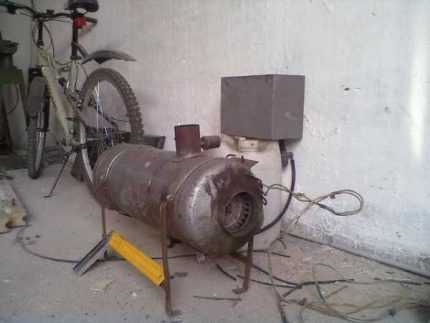

Самодельная дизельная теплопушка – эффективное средство по разогреву гаража в холодное время года. Важно следить, чтобы нагревательные элементы не соприкасались с замерзшими деталями машины

Достоинством самодельных тепловых дизельных пушек является их дешевизна, в то же время их технические характеристики и комфортность в эксплуатации уступает моделям заводской сборки. Еще одним недостатком подобных самоделок является сложность в определении мощности теплопушки, изготовленной своими руками, из-за чего прибор может недостаточно или чересчур сильно нагревать помещение.

Что использовать вместо самоделки

Если же вы сомневаетесь в своих технических навыках, подумайте о приобретении готовой модели генератора, работающего на солярке. Несмотря на достаточно высокую стоимость подобного агрегата, такая покупка достаточно выгодна: при соблюдении требуемых правил эксплуатации дизельные тепловые пушки способны работать на протяжении десяти и более лет. Ниже представлены ведущие производители подобной техники.

Biemmedue: качество + итальянский дизайн

Итальянская компания, созданная в 1979 году, специализируется на выпуске нагревателей, генераторов, осушителей и прочего отопительного оборудования. Продукция, в ассортименте которой представлены как бытовые, так и промышленные модели, отличается долговечностью, надежностью и отменным качеством.

Производитель уделяет внимание не только техническим характеристикам, но и дизайну. Все линейки, разрабатываемые специалистами Biemmedue, отличаются компактным размером, мобильностью, эстетичным внешним видом.

Master: компания с огромным опытом

Американская фирма, которая более чем полвека занимается производством портативных нагревательных систем, включая различные виды теплопушек. Для изготовления и оформления агрегатов используется исключительно качественный материал, благодаря чему продукция компании отличается высокими техническими характеристиками.

Дизельная теплопушка Master BV 110 обладает прекрасными характеристиками (мощность 33 кВт, 65-литровый топливный бак, расход горючего 2,71 в час). В течение часа агрегат может нагреть 460-1000 кубометров воздуха

Благодаря инновационным технологиям, которые применяются при производстве моделей, теплопушки имеют множество полезных дополнительных опций, например, функцию контроля за пламенем или экстренное автоматическое отключение в случае нестандартной ситуации.

Kroll: инновационные технологии

Обогревательная техника, производством которой занимается известная немецкая компания Kroll, отличается высоким уровнем сборки и использованием высококачественных материалов, прежде всего нержавеющей стали. При производстве продукции, в том числе тепловых дизельных пушек, широко применяются новейшие инженерно-научные разработки.

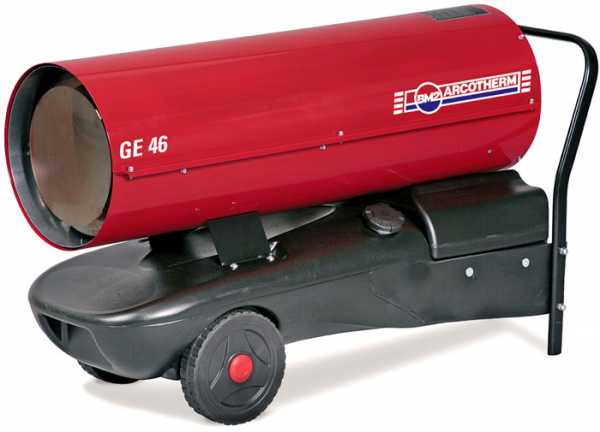

Популярностью пользуются и изделия других фирм (Vitals, Ballu). Продукция, изготовленная на производственных линиях этих транснациональных компаний, отличается надежностью и долгим сроком эксплуатации

Каждый год в ассортименте продукции можно увидеть интересные новинки: так, для последних моделей теплопушек фирмы предусмотрена функция нагрева тепла, благодаря чему устройства могут успешно работать даже при невысокой температуре.

Техника безопасности при пользовании пушками

Тепловые пушки, особенно самодельные, относятся к приборам, представляющим повышенную пожароопасность.

Поскольку в дизельной тепловой пушке используется открытый огонь, желательно иметь под рукой первые средства тушения пожаров (емкость с песком, бак с водой, огнетушитель)

При пользовании ими важно соблюдать правила безопасности:

  • Следует исключить нахождение поблизости от нагревательного прибора легковоспламеняющихся и горючих веществ.
  • Категорически запрещается направлять поток горячего воздуха по направлению к газовым баллонам либо емкостям с легковоспламеняющейся жидкостью (например, бензином).
  • Корпус самодельной пушки, сделанной из металла, обычно сильно нагревается при работе, поскольку в отличие от заводских моделей, в них не предусмотрена теплоизоляция. Чтобы избежать неприятностей, лучше предусмотреть в конструкции устойчивое основание, препятствующее перекатыванию цилиндра, а также ручку, не нагревающуюся при работе прибора.
  • Для розжига горелки лучше использовать пьезозажигалку на длинной ручке либо предусмотреть встроенное приспособление.
  • Перед тем как выключить тепловую пушку, желательно дать вентилятору поработать несколько минут вхолостую, без подачи топлива. Это поможет несколько охладить агрегат.
  • Тепловые пушки (особенно прямого нагрева) разрешается применять только в хорошо вентилируемых помещениях. При этом следует отдать предпочтение принудительной вентиляции.
  • Если агрегат имеет горизонтальное расположение, не следует менять его конфигурацию.
  • Нельзя включать прибор в сеть мокрыми руками.

Как в самодельных, так и в фабричных моделях важно периодически проверять трубопровод, чтобы вовремя заметить утечку топлива.

Никогда не следует оставлять прибор без присмотра. Нежелательно применять дизельную теплопушку в помещении, где находятся дети или домашние животные.

Выводы и полезное видео по теме

На представленном видеоролике вы можете увидеть процесс сборки дизельной горелки и пушки с использованием подручных материалов.

Хотя в монтаже тепловой дизельной пушке нет ничего сложного, такая работа требует тщательности, аккуратности, ответственности. Основательно взявшись за дело, возможно за короткое время создать эффективный нагревательный прибор, который можно использовать не только в гараже, но и в других подсобных помещениях. При качественно выполненной сборке и правильной эксплуатации теплопушка на дизеле будет служить не один сезон.

sovet-ingenera.com

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
