Устройство циркулярной пилы: особенности и разновидности оборудования

Обработка деревянных изделий всегда была требовательна к оборудованию в плане энергетических затрат. Чтобы упростить процесс и увеличить производительность выполняемых работ с древесиной, еще в XX веке было создано специальное устройство — дисковая пила. Первое оборудование для обработки дерева было достаточно громоздким: оно представляло собой стационарный станок, который был изобретен Рэймондом ДеУолтом. Такая пила стала инновационным прорывом и поначалу была довольно дорогостоящей.

Конструкция циркулярной пилы.

Со временем данная технология стала доступна в широком ассортименте для всех слоев населения. Это стало возможным благодаря немецкой компании AEG, которая специализируется на производстве промышленного оборудования. Циркулярные пилы, выпускаемые этой компанией, поддерживали сетевое напряжение в 220 В, поэтому их было удобно использовать в бытовых условиях.

На сегодня это устройство оснащено самыми передовыми усовершенствованиями, поскольку оно укомплектовано всеми возможными функциональными элементами. Но компании, специализирующиеся на производстве циркулярных пил, все равно продолжают улучшать собственные технологии, стараясь сконструировать высокопрочные и долговечные комплектующие для оборудования. Ниже детально рассмотрены устройство дисковых пил и их конструкционные особенности.

Особенности устройства циркулярных пил

Мини циркулярная пила своими руками.

Новейшее оборудование имеет достаточно сложную конструкцию, поскольку в нем сбалансированно сочетаются высокие требования к технике безопасности во время эксплуатации и выверенная конфигурация некоторых важных составляющих.

По этой причине стоит учитывать, что в домашних условиях невозможно грамотно осуществить ремонт высокотехнологичной дисковой пилы. Для этого потребуется помощь квалифицированного специалиста с необходимыми знаниями, так как регулировка оборудования требует высокоточной настройки каждого элемента. Если безответственно подойти к этому процессу, существует вероятность повредить инструмент. Кроме того, вы можете поставить под удар собственную безопасность, применяя плохо отрегулированное устройство.

Циркулярная пила, именующаяся в народе паркеткой или циркуляркой, используется в основном для равномерного распиливания деревянных изделий, необработанных бревен, толстослойной фанеры и различных типов досок. Вместе с тем это оборудование применяется для разрезания древесных изделий поперечно. Компактная дисковая пила имеет множество функций, поэтому ее послужной список не ограничивается распиливанием древесины.

Схема конструкции камнерезной циркулярной пилы.

В таких устройствах предусмотрена возможность смены и монтирования особых дисков, предназначающихся для работы с ламинированной и пластиковой поверхностью, а также с сэндвич-панелями и асбестоцементным материалом, из которого обычно изготавливают кровельный шифер. Пила может разрезать практические любые виды стройматериалов, но есть некоторые исключения, ограничивающие ее возможности:

  • распиливание осуществляется исключительно по продольной линии без возможности выполнения дуговой резки;
  • невозможно разрезать стройматериалы с высокой плотностью (цемент, кирпич, шлакоблок, штукатурка).

Однако существуют специальные модели (например, Makita 4101-RH), включающие в свою комплектацию алмазные круги для распиливания твердых поверхностей. Кроме того, они оснащены водяной системой подачи, которая упрощает процесс разрезания плотных материалов.

Вернуться к оглавлению

Циркулярная пила для резки металла

Схема проверки дисковой пилы.

Дисковые пилы, предназначенные для разрезания железа, считаются многофункциональными устройствами, поскольку резка по металлу предполагает, что они довольно просто справляются с остальными типами материалов с плотной структурой. В отличие от болгарок, где используется абразивный диск, это оборудование оснащается кругом, похожим на большую шестеренку и изготовленным из особого типа инструментальной стали. Такой диск может резать плотные трубопроводы, железные направляющие, стальные листы, изделия из меди и алюминия, а также нержавеющую сталь.

У циркулярных пил, разрезающих металл, есть определенные преимущества перед прочими инструментами:

  • интегрированное подножье упрощает процесс распиливания;
  • более высокая производительность;
  • высококачественная шумоизоляция;
  • в процессе работы обрабатываемый материал не греется, из него не сыпятся искры;
  • почти отсутствуют выбросы мелких частиц;
  • защитный кожух обеспечивает мастеру дополнительную безопасность в процессе эксплуатации устройства;
  • отсутствуют заусенцы;
  • возможен вариант разрезания на скос.

Современные модели такого оборудования с давних пор широко распространены во всех зарубежных строительных магазинах. В России циркулярные пилы, режущие металл, появились относительно недавно, но сразу же приобрели высокую популярность среди строителей и мастеров-любителей.

Самым распространенным инструментом является дисковая пила Evolution Extreme-230, поскольку она легким движением может распилить стальной лист толщиной до 1,5 см, не говоря о менее плотных материалах.

Вернуться к оглавлению

Что представляет собой погружная дисковая пила?

Погружная пила предназначена для образования прощелин, проемов, пазов и отверстий разнообразной конфигурации. К примеру, с ее помощью можно создать большое отверстие в тумбе для санузла, чтобы разместить там раковину. Погружная циркулярная пила может разрезать материал с любого места, то есть ее не ограничивают особенности конструкции обрабатываемой поверхности.

Погружная пила является незаменимым оборудованием во время ремонта полового покрытия, кровельной системы и стен здания. Она может разрезать по несколько ламинированных слоев за один цикл. Для предотвращения появления неаккуратных вмятин и деформации покрытия рекомендуется выполнять разрезание в 2 цикла. Первый цикл подразумевает резку поверхности материала с небольшим вхождением в его структуру. В процессе работ допустимо наклонять пилу на несколько градусов, если это значительно упрощает процедуру разрезания.

Вернуться к оглавлению

Циркулярная пила на аккумуляторе

Циркулярная электропила.

Аккумуляторные устройства, не нуждающиеся в питании от энергосети, из года в год приобретают все большую популярность, вытесняя обычное сетевое оборудование. Это обусловлено тем, что переносные устройства позволяют осуществлять работу за пределами дома и в таких труднодоступных местах, как крыша или подвал.

Ранее основным минусом аккумуляторного оборудования считался сравнительно короткий период функционирования, что обусловливалось достаточно большим потреблением энергетических запасов. Поэтому для комфортной работы были необходимы аккумуляторы с большими объемами, что, в свою очередь, требовало определенного времени на их полную зарядку. Большинство компаний, которые производят такое оборудование, учло это и оснастило современные устройства резервными аккумуляторами, гарантирующими беспрерывное функционирование пилы, в то время как для их полной подзарядки потребуется около 30-40 минут.

Учитывая техническую конфигурацию, а именно мощность и силу оборотов оборудования, такая циркулярная пила, как Bosch GKS 36V-Li, может конкурировать на достойном уровне с устройствами, которые функционируют только от энергосети. Кроме того, аккумуляторная пила довольна проста в эксплуатации.

Вернуться к оглавлению

Грамотный подбор дисковой пилы

Заточка циркулярной пилы.

Основным параметром при подборе дисковой пилы является величина режущего диска, поскольку именно от него зависит глубина разрезания материала. По этому показателю принято разделять циркулярные пилы на несколько категорий.

Другими словами, размер режущего диска подразумевает общую мощность и сложность конструкции самого оборудования, которые должны обеспечивать сбалансированный крутящий момент. Кроме того, при большой величине рабочего диска усложняется устройство стабилизирующей системы, которая предотвращает образование шума, вибрации, а также заклинивание пилы в процессе обработки плотных структур.

Данные требования в первую очередь влияют на габариты, массу и стоимость циркулярной пилы. Преимуществом такого оборудования является возможность осуществления распиливания изделий больших размеров.

Вернуться к оглавлению

По какому принципу классифицируются циркулярные пилы?

Стол для циркулярной пилы.

Такое оборудование классифицируется достаточно условно. Аппаратура подразделяется на категории по величине режущих дисков и максимальной глубине их проникновения в обрабатываемое полотно. Эти значения чаще всего отображаются в техническом паспорте оборудования. Ориентируясь на эту классификацию, циркулярные пилы можно поделить на следующие категории:

  • бытовые устройства, которые предназначены для разрезания листового материала толщиной в 3-5 см;
  • полупрофессиональная аппаратура, предназначенная для резки полотен толщиной в 5-7 см;
  • профессиональное оборудование, режущее материалы толщиной в 6,5-14 см.

Стоит отметить, что наиболее распространенные разновидности дисковых пил относятся ко второй категории. Как ясно, подразделение достаточно условное. К примеру, самым популярным производителем, специализирующимся на изготовлении профессионального оборудования, является компания Makita. Она сформировала собственную классификацию циркулярных пил, в которую не входят бытовые устройства. Стоит упомянуть, что компания Makita выпускает не только дисковые пилы, но и другое высокотехнологичное оборудование, которое применяется в строительной индустрии.

Кроме того, дисковые пилы могут классифицироваться по мощности мотора. Стоит учитывать, что от мощности мотора устройства зависит его общая стабильность в процессе эксплуатации, которая влияет на уровень безопасности мастера и обеспечивает отсутствие перегрева и вибрации. Величина режущего диска зависит от мощности оборудования, поэтому подразделение на категории тоже достаточно условно:

  • бытовые устройства мощностью от 600 до 900 Вт;
  • многофункциональные устройства мощностью от 900 до 1300 Вт;
  • профессиональные устройства мощностью от 1300 Вт и более.

Самодельное ограждение для циркулярной пилы.

Одним из важных параметров при подборе пилы является частота оборотов диска. Этот показатель в первую очередь влияет на равномерную и быструю резку полотна. Но стоит помнить, что помимо частоты, на скорость влияют форма рабочего диска и размеры его зубьев. Чем больше давления оказывается на режущий диск, тем медленнее он вращается, снижая свою производительность.

Быстрота вращения влияет на перегрев обрабатываемого полотна. По этой причине при планировании частой обработки пластмассовых изделий необходимо подбирать оборудование с меньшей скоростью вращения режущего диска, поскольку из-за возникновения высокой температуры пластмасса может расплавиться.

При покупке нужно обращать внимание на циркулярные пилы с подходящим размером режущего диска и требуемой скоростью вращения. Современный рынок предлагает широкий ассортимент устройств с контроллером скорости вращения, но стоит приготовиться к тому, что такое оборудование обойдется недешево.

Новейшие модели дисковых пил оснащаются различными электронными системами, гарантирующими безопасность мастера в процессе работы с оборудованием. Учитывая, что подобное устройство представляет высокую опасность для человека, не стоит экономить на этом показателе. Кроме того, циркулярная пила, оборудованная электронной системой контроля, считается более долговечной, поскольку такое оснащение предотвращает повреждение и разрушение основных элементов устройства.

Циркулярные пилы, функционирующие от энергосети, не требуют заправки топливом, как бензопила. Такие устройства обеспечивают более комфортные условия в процессе эксплуатации, поскольку они не производят сильного шума. Бензопилы оставляют за собой клубы выхлопных газов, которые наносят вред человеческому организму при условиях работы в закрытых помещениях. Вместе с тем функциональные особенности циркулярной пилы не зависят от температуры воздуха, в то время как бензопилу зачастую сложно запустить в холодный период года.Данное руководство описывает конструкционные особенности и разновидности циркулярных пил. Оно призвано помочь определиться с выбором при покупке требуемого инструмента. Помните, что при эксплуатации такого оборудования нельзя пренебрегать правилами техники безопасности.


moiinstrumenty.ru

основные категории и конструктивные особенности

Основным предназначением циркулярной пилы является распилка таких материалов, как: доски, мягкий металл, ламинат, брус, гипсокартон и др. Благодаря своей мощности этот инструмент практически незаменим там, где требуется точный продольный и наклонный распил. Однако принцип устройства циркулярной пилы имеет единственный минус — это невозможность получения линии реза криволинейной формы в связи с ограниченной областью применения.

Основным предназначением циркулярной пилы является распилка различных материалов: доски, мягкого металла, ламината, бруса, гипсокартона и др.

Стоит учесть одно очень важное правило — несмотря на мощность данного устройства, работать со сталью и другими черными металлами с помощью него запрещено. Циркулярная пила незаменима при проведении строительства своими руками. Помимо этого, ее часто применяют, выполняя ремонтные работы в доме.

Если вы приняли решение положить в своей квартире ламинат, обшить стены балкона панелями, отремонтировать полы или потолки своими руками, то имейте в виду, что без дисковой пилы вам не обойтись. С помощью нее можно добиться максимально точных и аккуратных распилов. При больших объемах распиловки применение электролобзика неуместно, а бензопила не сможет обеспечить ровные срезы.

Конструктивные особенности циркулярных пил

Устройство любой циркулярной пилы основано на одной схожей конструкции. Различиями при этом могут являться такие качества, как:

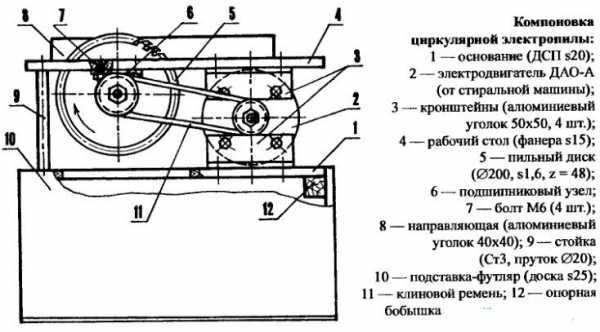

Компоновка циркулярной электропилы.

  • производительность;
  • дополнительные функции;
  • мощность привода;
  • толщина среза.

С помощью дополнительных функций область, в которой применяется дисковая пила, может значительно расшириться. Такой инструмент отличается повышенной безопасностью, и работать с ним, как правило, гораздо легче и удобнее.

Что касается устройства циркулярной пилы, оно представлено в виде плоской станины, оборудованной приводом, на котором в вертикальном положении установлен режущий диск. Также на пиле имеется ручка с кнопкой для запуска и несколько вспомогательных устройств, к которым относятся:

Циркулярную пилу при работе нужно держать очень крепко.

  • сопло, выполняющее функцию отвода опилок;
  • направляющие линейки;
  • шарнирные устройства, с помощью которых допускается распилка материала с соблюдением определенного угла.

Резка выполняется путем прижатия станины к панели (или какому-либо другому материалу). Диск, который вращается до 5000 об/мин, начинает производить резку материала.

3 основные категории устройства дисковых пил

  1. С мощностью электродвигателя от 0,8 до 1,2 кВт. Материал для распилки в данном случае может иметь толщину не более 45 мм. Диаметр дисков для резки у такого инструмента может быть равен 130-160 мм. Для распиловки материала, имеющего сложную текстуру, данное устройство не подойдет. Стоимость его достаточно невелика.
  2. С мощностью электродвигателя до 1,8 кВт. Что касается глубины распила такого устройства, то она не превышает 60 мм. Диаметр циркулярных дисков пилы не менее 200 мм.
  3. С мощностью двигателя в 2 кВт. Данное устройство оснащено дисками для распила диаметром до 350 мм. С помощью подобного устройства возможна резка листового металла. В большинстве случаев в устройстве таких пил предусмотрена функция стационарного крепления к верстаку, что значительно облегчает многие задачи пользователей. Как вы понимаете, стоимость такого инструмента достаточно высока, но профессиональный уровень, которым он обладает, стоит того.

Основные требования к циркулярной пиле

При выборе циркулярной пилы следует обратить внимание на наличие таких часто встречающихся дополнительных (полезных) функций, как:

При работе циркулярной пилой нужно защищать глаза очками, а руки перчатками.

  1. Возможность регулировать скорость вращения дисков. Имейте в виду, что способ реализации данной функции может быть 3-х видов: механический и электронный. Добиться идеально ровных и аккуратных распилов (без наличия заусенец) можно лишь с помощью регулировки скорости вращения дисков, поскольку каждый материал требует идеального подхода. Такой вид инструмента универсален в своем применении.
  2. Функция погружения в материал при распилке. Данное качество является большим преимуществом инструмента. В особенности он удобен в процессе распиловки цельных плит. За счет способности смещения в вертикальной плоскости диска такой циркулярной пилы имеется возможность распилить материал сразу с его середины.
  3. Возможность максимально быстро остановить вращение диска. Такое качество инструмента обеспечивает более безопасный процесс работы.
  4. Наличие встроенной подсветки и лазерного разметчика сделает вашу работу намного комфортнее и безопаснее. Кроме того, благодаря данным функциям распил получится максимально точным.
  5. Функция плавного пуска вращающегося диска также способна значительно повысить уровень безопасности, поскольку во время включения инструмента исключается возможность динамического рывка. В особенности наличие данной функции желательно для устройств, оснащенных мощными электродвигателями. Кроме того, механика инструмента и электрическая сеть подвергаются значительно меньшей нагрузке.

Устройство пил, оснащенных мощными электродвигателями, имеет специальные элементы, предназначенные для крепления на удобной для выполнения работы поверхности. Это обеспечивает неподвижность инструмента. Что касается распилки, то для того, чтобы ее осуществить, материал подается непосредственно на вращающийся диск. Наличие такой функции значительно облегчает работу пользователя, в особенности если перед ним стоит задача распилить очень большой объем материала.

Немного о дисках циркулярной пилы

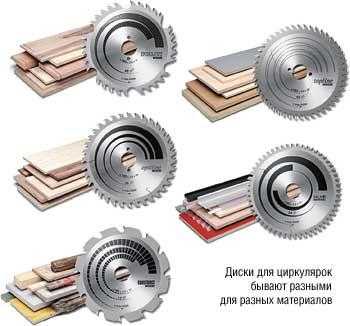

Для разных материалов предполагается использование разных дисков.

В число технических параметров, которыми могут отличаться диски циркулярной пилы, входят: высота зубьев, их частота или количество, геометрия распиливающего профиля и т. д. Диски могут иметь 2 основных предназначения:

  • для работы с мягкими материалами;
  • для работы с металлом.

В первом случае на дисках предусмотрен положительный угол заточки, другими словами, зубья имеют наклон в сторону вращения. Диски для распилки металла изготавливаются с отрицательным углом заточки. Их зубья имеют твердосплавные напайки, которые наклонены в противоположную сторону вращения. В широком ассортименте магазинов можно встретить диски, специально предназначенные для работы с определенным типом материала (например, для распилки ламината или пластика).

При подборке дисков следует учитывать несколько основных правил:

Если зубья на диске циркулярной пилы редкие, то распил получиться более рваным.

  1. Для того чтобы распил получился максимально точным и ровным, рекомендуется подобрать диск с большим количеством зубьев. Данный совет касается работы лишь с мягкими материалами.
  2. Если диск имеет редко расположенные зубья, распиловка получится более рваной. Такой диск предназначен для работы с устойчивыми, твердыми материалами.
  3. Для того чтобы аккуратно распилить доски или ДСП, следует применить диск, имеющий часто расположенные зубья, количество которых составляет около 100 шт.

Для работы с древесиной, имеющей большое количество твердых сучков, рекомендуется воспользоваться усиленным диском, который имеет минимальное количество зубьев — около 24 шт.

Как вы понимаете, получить гладкий срез в этом случае не получится.

Обозначение типоразмера любого диска для циркулярной пилы производится всегда одинаковым способом. Как правило, это наличие на его поверхности 2-х цифр, которые обозначают диаметр диска и диаметр его отверстия, предназначенные для посадочной втулки (к примеру, 160 x 30). Соответственно, при покупке диска для циркулярной пилы необходимо знать нужный вам типоразмер. Здесь следует отметить: установка дисков меньшего диаметра, то есть тех, что не предусматривает конструкция инструмента, настоятельно не рекомендуется. В противном случае есть риск, что в зазор, который образует защитный кожух, и диск в процессе работы может попасть палец.

Как правильно выбрать циркулярную пилу?

Выбирая сложные и опасные в эксплуатации электромеханические инструменты, очень важно не упустить из виду ни одной детали. Максимально внимательно осмотрите устройство и получите подробную консультацию продавца по поводу эксплуатации инструмента. Экономить в данном случае не рекомендуется. При покупке не забудьте получить гарантию на надежность и безопасность циркулярной пилы.

Немного об основных мерах безопасности

При распилке материала следует предусмотреть его надежную фиксацию. Ни в коем случае включенный инструмент не переворачивайте вращающимся диском вверх.

Прежде чем применить диск, убедитесь в том, что он подходит для работы с разрезаемым материалом. Выполняя работу, необходимо надевать специальные защитные очки, которые помогут уберечь глаза от разлетающихся опилок.

1poderevu.ru

Устройство циркулярной пилы и ее функции

Циркулярная пила представляет собой режущий инструмент, предназначенный для распила различных материалов, преимущественно древесины, фанеры, ДСП И ДВП, гипсокартона, и является незаменимым помощником при строительстве.

Циркулярная пила предназначена для распила и обработки древесины.

Для того чтобы подобрать наилучший вариант, следует рассмотреть устройство циркулярной пилы.

Устройство пил и их разновидности

Устройство циркулярной пилы любой модели базируется на едином принципе — двигатель приводит в движение металлический зубчатый диск, но при этом его нельзя назвать простым. К современным пилам предъявляют высокие требования: они должны иметь достаточную мощность, соответствовать нормам безопасности и иметь точные настройки.

Устройство циркулярной пилы.

Все модели можно разделить на две категории: ручные и стационарные. Они отличаются друг от друга габаритами и способом, которым двигатель приводит в движение режущий диск. Стационарная пила используют ремень в качестве передаточного звена, при этом ручная пила его не имеет, а диск ставится прямо на вал, что снижает мощность инструмента. Многие производители включают в комплектацию специальные станины, благодаря которым инструмент легко можно использовать в качестве стационарного. Для этого надо лишь закрепить пилу диском вверх.

Как ручные, так и стационарные пилы снабжены опорной площадкой, которая почти во всех моделях может регулироваться, позволяя менять глубину и угол пропила. Более дорогие варианты снабжены управляющим электронным модулем, благодаря которому легко поддерживать нужное количество оборотов. Среди дополнительных функций следует отметить наличие систем охлаждения, вентиляции, возможность удаления опилок. Есть модели, снабженные лазерной указкой, с помощью которой можно точнее контролировать распил. Для профилактики травматизма будет полезно иметь блокировку случайного пуска.

Обычно дисковые пилы снабжены электродвигателем. Питание осуществляется от сети, но есть и аккумуляторные устройства, которые незаменимы за городом, в лесу и т.п. Может встретиться в современном широком ассортименте и бензопила, но традиционно такой тип двигателя используется в цепных пилах. Корпус скорее может быть изготовлен из высокопрочной пластмассы, гораздо реже в качестве материала производителями выбирается металл, поскольку он увеличивает вес изделия.

Вернуться к оглавлению

На что обратить внимание

Схема работы с циркулярной пилой.

Пилы, как и любое другое строительное оборудование, можно разделить на две категории:

  • для бытового применения;
  • профессиональные.

Если пользоваться пилой не более чем 18-20 часов в месяц, можно обойтись бытовым вариантом. Для частого использования, например, при выполнении строительных работ, лучше приобрести профессиональный инструмент.

Очень важным параметром также является мощность. Чем она больше, тем производительнее циркулярка и шире диапазон материалов, которые можно пилить. Но необходимо помнить, что вес прямо пропорционален мощности инструмента.

Следует обращать внимание на такие характеристики, как глубина пропила, зависящая от диаметра диска, возможный угол наклона, частота вращения, удобство замены дисков, способность рукоятки менять положение.

Несмотря на простоту устройства в целом, современные циркулярные пилы имеют множество дополнительных приспособлений, призванных повысить производительность и сделать работу более комфортной и безопасной.

masterbrusa.ru

описание, устройство, принцип работы, фото

Когда у вас есть собственный дом или дачный участок, то статичная циркулярная пила станет для вас превосходным помощником. С ее помощью можно быстро и качественно осуществлять сложные работы по распилу различных изделий. Такой инструмент можно приобрести, если позволяет бюджет. А можно создать самостоятельно. Также важно наличие необходимых приспособлений для него.

Циркулярная пила. Понятие

Циркулярная пила – это специальный электрический инструмент, позволяющий быстро и ровно распиливать деревянные изделия, фанеру, ламинат и разные доски.

Есть бытовые и профессиональные модели. Первые могут функционировать с паузами. Их двигатель нуждается в перерывах 15-20 минут. Они не выдерживают значительной нагрузки.

У вторых более мощные двигатели. Они могут работать интенсивно очень долгое время. Поэтому их обычно задействуют на производствах.

Для использования в личном хозяйстве применяют бытовые модификации. А держать профессиональные версии невыгодно.

Уровень работ и их виды обуславливаются станиной этого инструмента.

Об элементах станины

Приспособления для циркулярной пилы различны. Основной является станина. Если мощность пилы незначительная (не более 1,2 кВт), такую станину несложно соорудить самостоятельно. На ее длину влияет длина материала, идущего на распил.

Для привода сгодится электрическая дрель «Бош», ее параметр — 0,85 кВт. Она монтируется под плитой особым кронштейном.

Точность и ровность среза лучше, когда заготовка целиком опирается на поверхность стола. А если стол будет обладать слишком большими параметрами, он заполнит всю рабочую зону. Здесь нужно среднее значение. Высота подбирается по своему росту, чтобы было удобнее работать.

Материалы и инструментарий

Для стола покупается бакелитовая фанера минимальной плотностью 5 см.

Помимо нее потребуется:

  1. Доска 5 х 10 см.
  2. Бруски 5 х 5 см.
  3. Струбцины.
  4. Набор саморезов.
  5. Клей и лаки.
  6. Ручная циркулярка.
  7. Электрический лобзик.
  8. Фрезер ручного типа.
  9. Дрель.

Делаем стол

Когда нужно собрать приспособления для циркулярной пилы своими руками, первым делом создается станина. Она состоит из основы и столешницы.

На конструкцию второго элемента влияет структура крепежа рабочего диска.

Процесс создания ключевого приспособления для циркулярной пилы проходит в несколько стадий. Они изложены далее:

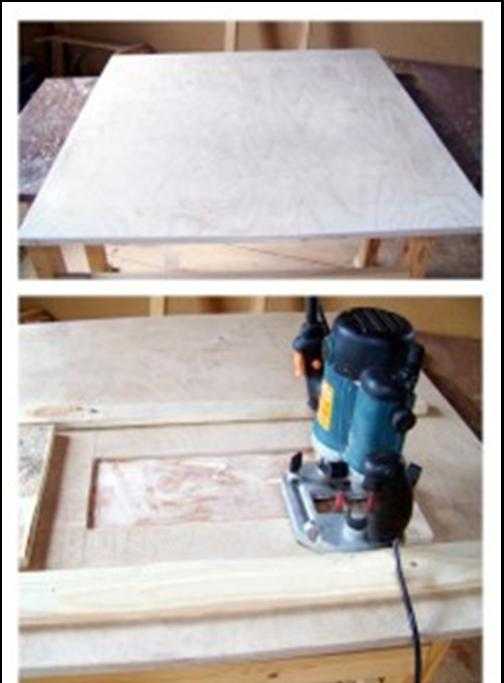

  1. Из фанерного листа создается заготовка функционального стола (столешницы). Работа идет по выбранным параметрам. На листе карандашом по линейке ставятся разметки. Лист распиливается лобзиком. Кромки обрабатываются фрезером. Созданная заготовка шлифуется.
  2. На нижней плоскости столешницы обозначаются метки для пилы. Переворачивается сделанная заготовка. На предполагаемый участок ставится пила, в которой отсутствует диск. Обозначаются параметры подошвы.
  3. С помощью фрезера в этом материале создается проем 8-10 мм по обозначениям посадочного участка.
  4. Примерка пилы. При надобности параметры корректируются. Затем обозначают участки ее крепежей и прорезь для ее диска. Если материал будет распиливаться под различными углами, это нужно учесть при обозначении прорези. Она получит сечение в форме трапеции. Вершина устремится вниз.
  5. Карандашом обозначаются ребра жесткости. К ним позже присоединятся ножки.
  6. Работа над ребрами жесткости. Для их создания применяются доски 5 х 10 см. Они размещаются по периметру на дистанции 7-10 см от крайней стороны стола. Доска прикладывается к столешнице. Обводится с двух сторон. По линейке размечается ее основная линия. На ней отмечаются позиции саморезов. Они таковы: 5 см — от крайней стороны каждого из имеющихся ребер. При этом соблюдается дистанция 15-20 см по целой длине ребра. Просверливаются сквозные дырки по созданной разметке.
  7. Устраиваются продольные ребра жесткости. Для этого размечаются и распиливаются доски. Они приклеиваются к столешнице. Поджимаются струбцинами.
  8. Делается разметка боковых ребер жесткости. Доски распиливаются и приклеиваются, как в п. 7.
  9. Струбцины удерживаются. Конструкция протягивается с использованием саморезов по созданным отверстиям, которые предварительно просверливаются снаружи. Так шляпки саморезов целиком утопятся в столешнице.
  10. Ребра жесткости стягиваются друг с другом двумя саморезами на 5 см. Стягивание идет со всех сторон. Струбцины устраняются. Получается столешница.

Создание ножек

Сборка полноценного приспособления для циркулярной пилы не ограничивается указанными стадиями.

Для ножек потребуется доска 5 х 10 см. Их высота 1-1,2 м.

Доска срезается по продольному вектору. При этом соблюдается незначительный угол с одной стороны.

Ножки примеряются к столешнице. При монтаже они должны находиться немного враспор.

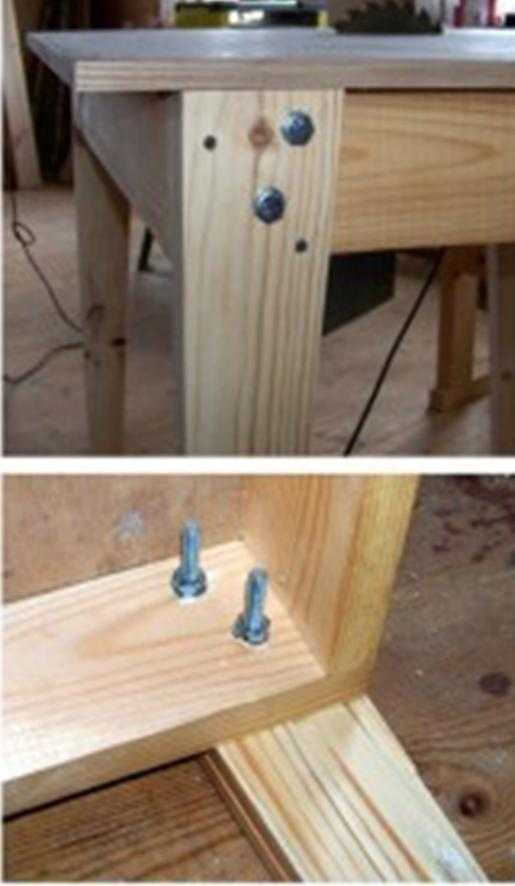

Крепятся они снаружи ребер жесткости. Метод крепления – болтовой. Чтобы усилить их устойчивость, понадобятся стяжки. Для них нужен брусок 5 х 5 см.

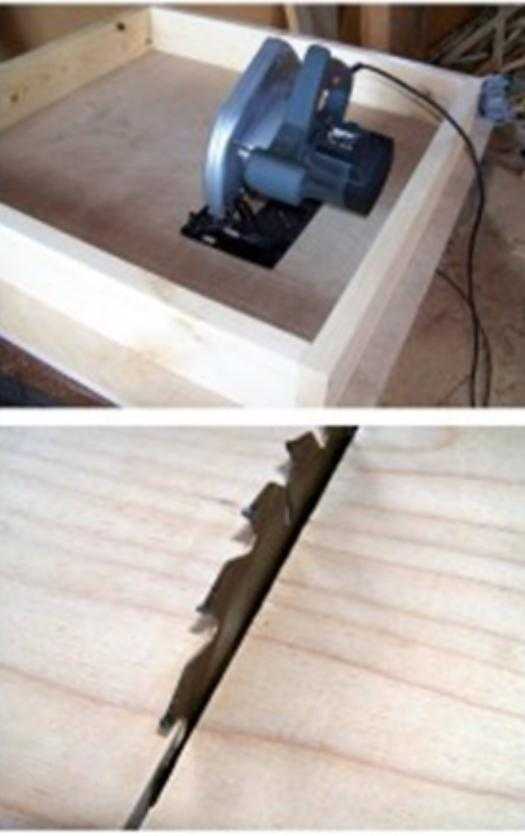

Ручная пила помещается в созданный ранее паз с нижней зоны столешницы. Подошва фиксируется болтами. Диск ставится в прорезь.

Стол покрывается лаком в 3-4 слоя. Это мера против влаги.

Включение и выключение

Сборка главного приспособления для циркулярной пилы почти завершена. Осталось наладить запуск и выключение инструмента. Самое простое решение здесь таково — клавиша запуска стягивается проволокой, а пила выключается сетевым проводом.

Более сложный метод — эту клавишу нужно зашунтировать. А кнопки контроля выводятся на наружную плоскость переднего ребра жесткости.

Вопрос торцевания

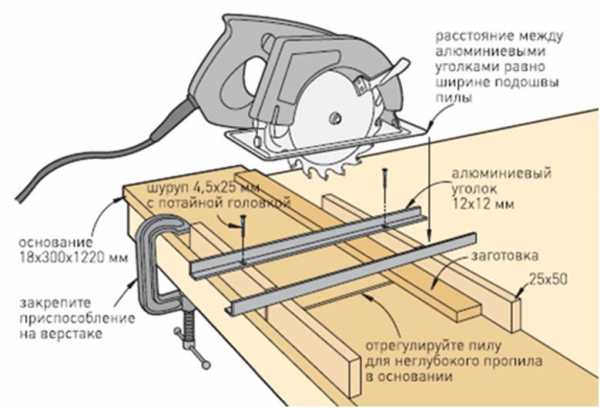

Приспособление для циркулярной пилы для торцевания особо полезно, когда нужны качественные поперечные распилы.

Такое устройство можно сделать самостоятельно по предложенной технологии:

  1. Собирается основание. К верхней зоне фанеры с параметрами 1,8 х 30 х 122 см приклеиваются две параллельные планки 2,5 х 5 см. Они притягиваются шурупами.
  2. К ним крепятся уголки (их материал – алюминий). Метод крепежа – шурупы с потайной головкой. Угол крепежа – 90 градусов. Крепление происходит параллельно на расстоянии, идентичном ширине основы пилы.
  3. Инструмент настраивается так, чтобы подпилить планки на маленькую глубину в основании.
  4. Устройство фиксируется струбцинами. Под уголки помещается заготовка. Делается пропил.

Если пила плохо идет, этот участок можно промазать парафином, но тонким слоем.

Вопрос по длинным распилам

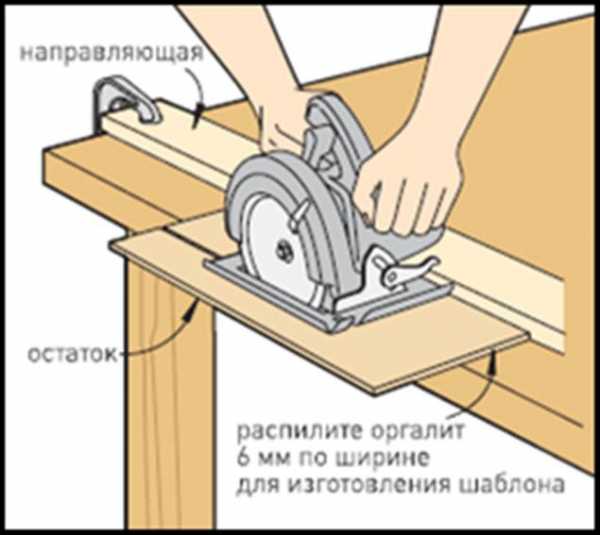

Создание приспособления для ручной циркулярной пилы, которое поможет делать длинные распилы, актуально для многих домашних мастеров. Оно замечательно упрощает работу.

Его сделать просто. Берется ДВП. Из этого материала выпиливается образец. Он идентичен расстоянию от крайней стороны основы инструмента до крайней части диска изнутри.

При резке нужно полагаться на длину основы инструмента.

Совмещается край образца с обозначением пропила на рабочей заготовке. Ко второй стороне прикладывается прямая деталь. Это направляющая. Она фиксируется струбциной.

На второй разметке эта операция дублируется, но с противоположной стороны заготовочного изделия.

Для создания шаблона оптимально применять фрезер или лобзик.

Решение вопроса со сколами

Если в работе от диска получаются сколы, не обойтись без следующего приспособления для ручной циркулярной пилы, своими руками собранного.

Технология:

  1. Вырезается элемент оргалита. Его плотность 6 мм. При резке нужно ориентироваться на ширину основы инструмента.
  2. Диск отводится. Поднимается оборонительный кожух. К основанию двусторонним скотчем присоединяется результат п. 1. После этого пила запускается. Диск плавно помещается в оргалит. Получается нулевой зазор в работе.

Пилить следует с незначительной отдачей на созданном основании.

Шипорезное устройство

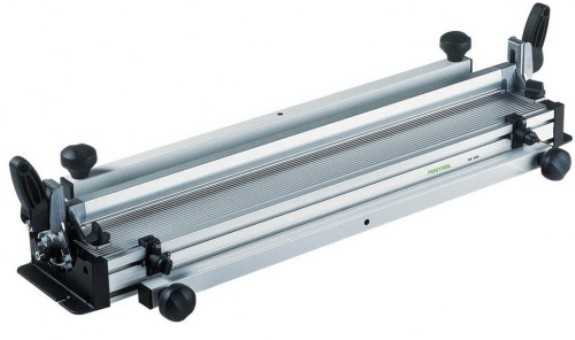

Шипорезное приспособление для циркулярной пилы увеличивает КПД и точность производства шипо-пазовых соединений. Они участвуют в сборке различной столярной продукции: мебели, дверей, рам, каркасов и т. д.

Благодаря такому устройству:

  1. Заготовки располагаются без перекосов.
  2. Операции повторяются скрупулезно.
  3. Итоговый результат имеет высокое качество.

Такое устройство можно приобрести или сделать своими усилиями. Специалисты рекомендуют первый вариант. Это полноценная гарантия достижения превосходного результата.

Часто покупают такие модели: Felisatti FTJ и Festool VS 600 GE.

Это надежная и проверенная техника.

Вопрос затачивания

Циркулярную пилу нужно затачивать, когда появляются такие симптомы:

  1. С ней становится тяжелее работать.
  2. От нее на материале остаются черные следы.
  3. Возникает противный запах и дым.

В идеале ее затачивать необходимо на профессиональном станке. Если его нет, понадобится приспособление для заточки циркулярных пил.

Необходимый набор для работы:

  1. Тиски.
  2. Напильник с плоской функциональной стороной.
  3. Брус.

Работать следует в перчатках.

Этапы заточки:

  1. Жесткая фиксация диска. Он вынимается из пилы и крепится в тисках. При этом применяются деревянные плашки. Можно его оставить в пиле, но между его зубцами воткнуть брусок. Брусок упирается в какую-нибудь поверхность.
  2. Начальный зубчик маркируется.
  3. Напильником обрабатывается задняя часть зуба. Им нужно провести несколько раз по ней. Усилие при этом небольшое. Каждый зубчик затачивается по очереди. Движения при этом равномерны, количество проведений напильником одно и то же.
  4. Обрабатываются передние части зубов. Принцип тот же.

Острия зубов должны быть перпендикулярны поверхности диска.

Затем все зубья осматриваются на наличие дефектов. Кромки не должны блестеть. Если это так, они плавно подтачиваются напильником.

После этого диск проверяется в деле. Он помещается в пилу. Она включается. Используется пробный брусок. Если пил легкий, ровный и тихий, значит заточка качественная.

В ином случае нужно проверить высоту зубцов. Для их выравнивания надо поднести маркер к рабочей кромке. Потом диск должен пройти весь оборот в другую сторону от вращения. На всех зубцах остается отметка. По ней можно выравнивать их высоту. Самые высокие зубья аккуратно обрабатываются напильником.

Заключение

Циркулярная пила – очень полезный инструмент в хозяйстве. Но он становится еще эффективнее, если его обеспечить нужными приспособлениями.

fb.ru

Нюансы устройства циркулярной пилы

Основным предназначением циркулярной пилы является распилка таких материалов, как: доски, мягкий металл, ламинат, брус, гипсокартон и др. Благодаря своей мощности этот инструмент практически незаменим там, где требуется точный продольный и наклонный распил. Однако принцип устройства циркулярной пилы имеет единственный минус — это невозможность получения линии реза криволинейной формы в связи с ограниченной областью применения.

Основным предназначением циркулярной пилы является распилка различных материалов: доски, мягкого металла, ламината, бруса, гипсокартона и др.

Стоит учесть одно очень важное правило — несмотря на мощность данного устройства, работать со сталью и другими черными металлами с помощью него запрещено. Циркулярная пила незаменима при проведении строительства своими руками. Помимо этого, ее часто применяют, выполняя ремонтные работы в доме.

Если вы приняли решение положить в своей квартире ламинат, обшить стены балкона панелями, отремонтировать полы или потолки своими руками, то имейте в виду, что без дисковой пилы вам не обойтись. С помощью нее можно добиться максимально точных и аккуратных распилов. При больших объемах распиловки применение электролобзика неуместно, а бензопила не сможет обеспечить ровные срезы.

Конструктивные особенности циркулярных пил

Устройство любой циркулярной пилы основано на одной схожей конструкции. Различиями при этом могут являться такие качества, как:

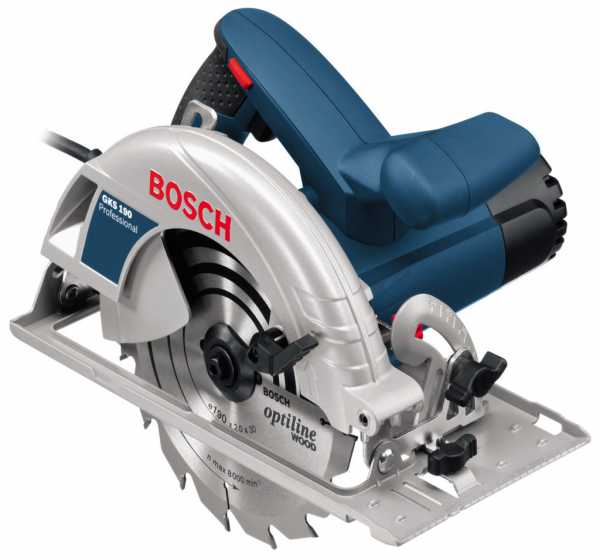

Компоновка циркулярной электропилы.

  • производительность;
  • дополнительные функции;
  • мощность привода;
  • толщина среза.

С помощью дополнительных функций область, в которой применяется дисковая пила, может значительно расшириться. Такой инструмент отличается повышенной безопасностью, и работать с ним, как правило, гораздо легче и удобнее.

Что касается устройства циркулярной пилы, оно представлено в виде плоской станины, оборудованной приводом, на котором в вертикальном положении установлен режущий диск. Также на пиле имеется ручка с кнопкой для запуска и несколько вспомогательных устройств, к которым относятся:

Циркулярную пилу при работе нужно держать очень крепко.

  • сопло, выполняющее функцию отвода опилок;
  • направляющие линейки;
  • шарнирные устройства, с помощью которых допускается распилка материала с соблюдением определенного угла.

Резка выполняется путем прижатия станины к панели (или какому-либо другому материалу). Диск, который вращается до 5000 об/мин, начинает производить резку материала.

3 основные категории устройства дисковых пил

  1. С мощностью электродвигателя от 0,8 до 1,2 кВт. Материал для распилки в данном случае может иметь толщину не более 45 мм. Диаметр дисков для резки у такого инструмента может быть равен 130-160 мм. Для распиловки материала, имеющего сложную текстуру, данное устройство не подойдет. Стоимость его достаточно невелика.
  2. С мощностью электродвигателя до 1,8 кВт. Что касается глубины распила такого устройства, то она не превышает 60 мм. Диаметр циркулярных дисков пилы не менее 200 мм.
  3. С мощностью двигателя в 2 кВт. Данное устройство оснащено дисками для распила диаметром до 350 мм. С помощью подобного устройства возможна резка листового металла. В большинстве случаев в устройстве таких пил предусмотрена функция стационарного крепления к верстаку, что значительно облегчает многие задачи пользователей. Как вы понимаете, стоимость такого инструмента достаточно высока, но профессиональный уровень, которым он обладает, стоит того.

Основные требования к циркулярной пиле

При выборе циркулярной пилы следует обратить внимание на наличие таких часто встречающихся дополнительных (полезных) функций, как:

При работе циркулярной пилой нужно защищать глаза очками, а руки перчатками.

  1. Возможность регулировать скорость вращения дисков. Имейте в виду, что способ реализации данной функции может быть 3-х видов: механический и электронный. Добиться идеально ровных и аккуратных распилов (без наличия заусенец) можно лишь с помощью регулировки скорости вращения дисков, поскольку каждый материал требует идеального подхода. Такой вид инструмента универсален в своем применении.
  2. Функция погружения в материал при распилке. Данное качество является большим преимуществом инструмента. В особенности он удобен в процессе распиловки цельных плит. За счет способности смещения в вертикальной плоскости диска такой циркулярной пилы имеется возможность распилить материал сразу с его середины.
  3. Возможность максимально быстро остановить вращение диска. Такое качество инструмента обеспечивает более безопасный процесс работы.
  4. Наличие встроенной подсветки и лазерного разметчика сделает вашу работу намного комфортнее и безопаснее. Кроме того, благодаря данным функциям распил получится максимально точным.
  5. Функция плавного пуска вращающегося диска также способна значительно повысить уровень безопасности, поскольку во время включения инструмента исключается возможность динамического рывка. В особенности наличие данной функции желательно для устройств, оснащенных мощными электродвигателями. Кроме того, механика инструмента и электрическая сеть подвергаются значительно меньшей нагрузке.

Устройство пил, оснащенных мощными электродвигателями, имеет специальные элементы, предназначенные для крепления на удобной для выполнения работы поверхности. Это обеспечивает неподвижность инструмента. Что касается распилки, то для того, чтобы ее осуществить, материал подается непосредственно на вращающийся диск. Наличие такой функции значительно облегчает работу пользователя, в особенности если перед ним стоит задача распилить очень большой объем материала.

Немного о дисках циркулярной пилы

Для разных материалов предполагается использование разных дисков.

В число технических параметров, которыми могут отличаться диски циркулярной пилы, входят: высота зубьев, их частота или количество, геометрия распиливающего профиля и т. д. Диски могут иметь 2 основных предназначения:

  • для работы с мягкими материалами;
  • для работы с металлом.

В первом случае на дисках предусмотрен положительный угол заточки, другими словами, зубья имеют наклон в сторону вращения. Диски для распилки металла изготавливаются с отрицательным углом заточки. Их зубья имеют твердосплавные напайки, которые наклонены в противоположную сторону вращения. В широком ассортименте магазинов можно встретить диски, специально предназначенные для работы с определенным типом материала (например, для распилки ламината или пластика).

При подборке дисков следует учитывать несколько основных правил:

Если зубья на диске циркулярной пилы редкие, то распил получиться более рваным.

  1. Для того чтобы распил получился максимально точным и ровным, рекомендуется подобрать диск с большим количеством зубьев. Данный совет касается работы лишь с мягкими материалами.
  2. Если диск имеет редко расположенные зубья, распиловка получится более рваной. Такой диск предназначен для работы с устойчивыми, твердыми материалами.
  3. Для того чтобы аккуратно распилить доски или ДСП, следует применить диск, имеющий часто расположенные зубья, количество которых составляет около 100 шт.

Для работы с древесиной, имеющей большое количество твердых сучков, рекомендуется воспользоваться усиленным диском, который имеет минимальное количество зубьев — около 24 шт.

Как вы понимаете, получить гладкий срез в этом случае не получится.

Обозначение типоразмера любого диска для циркулярной пилы производится всегда одинаковым способом. Как правило, это наличие на его поверхности 2-х цифр, которые обозначают диаметр диска и диаметр его отверстия, предназначенные для посадочной втулки (к примеру, 160 x 30). Соответственно, при покупке диска для циркулярной пилы необходимо знать нужный вам типоразмер. Здесь следует отметить: установка дисков меньшего диаметра, то есть тех, что не предусматривает конструкция инструмента, настоятельно не рекомендуется. В противном случае есть риск, что в зазор, который образует защитный кожух, и диск в процессе работы может попасть палец.

Как правильно выбрать циркулярную пилу?

Выбирая сложные и опасные в эксплуатации электромеханические инструменты, очень важно не упустить из виду ни одной детали. Максимально внимательно осмотрите устройство и получите подробную консультацию продавца по поводу эксплуатации инструмента. Экономить в данном случае не рекомендуется. При покупке не забудьте получить гарантию на надежность и безопасность циркулярной пилы.

Немного об основных мерах безопасности

При распилке материала следует предусмотреть его надежную фиксацию. Ни в коем случае включенный инструмент не переворачивайте вращающимся диском вверх.

Прежде чем применить диск, убедитесь в том, что он подходит для работы с разрезаемым материалом. Выполняя работу, необходимо надевать специальные защитные очки, которые помогут уберечь глаза от разлетающихся опилок.

dekormyhome.ru

Выбор циркулярной пилы: некоторые особенности

С тех пор как была придумана циркулярная пила, все работы, связанные с деревом, стали намного легче. Технологии позволили разработать модели, применение которых стало популярно не только на предприятиях, но и в домашнем хозяйстве. Даже для тех, кто только начал работать с древесиной, возможно подобрать необходимую модель инструмента. На сегодня выбор циркулярной пилы и бензопил не представляет собой особого труда.

Принцип работы циркулярной пилы заключается в том, что электродвигатель приводит в действие режущий диск.

Для того чтобы правильно осуществить покупку, следует не только ознакомиться с широким ассортиментом предлагаемой техники, но и знать, что это за устройство.

Что представляет собой циркулярная пила?

Система работы ручной циркулярной пилы, в независимости от модели, везде одинакова: электродвигатель приводит в действие режущий диск.

Сама конструкция представлена в двух вариантах: стационарная или ручная. Есть отличия и в способе передачи крутящего момента от мотора к диску. В стационарных моделях передаточных звеном является ремень, в то время как в ручных пилах установка диска производится на сам вал. Такая конструкция дает более высокий показатель мощности.

В независимости от конструкции каждый вид имеет опорную площадку, которая по необходимости регулирует глубину и угол реза. Такая возможность делает данные инструменты многофункциональными. Но этого дополнения не имеет стационарная пила, которая используется для распускания досок.

Что же касается ручных пил, то тут стоит отметить новые разработки. Это аккумуляторные модели. Конечно, технические характеристики таких видов несколько уступают в сравнении с проводными аналогами, но для домашнего использования они подходят. Главным достоинством такой новинки является то, что эти модели малогабаритные.

Схема проверки работоспособности циркулярной пилы.

Это позволяет их легко транспортировать. К тому же они не зависят от электричества, что дает возможность работать в любом месте. Такую пилу можно встретить на стройках загородных домов.

Следует отметить, что, в зависимости от рабочей нагрузки, есть бытовые и профессиональные инструменты. Есть и промежуточное звено — полупрофессиональная модель, которая является отличным вариантом для домашнего хозяйства.

Циркулярная пила способна осуществлять как продольную, так и поперечную резку дерева. Помимо того, она применима для пластика, мягких цветных металлов и даже ламината. Она обеспечивает точность спила и высокую скорость работы, поэтому ее так часто используют в строительной и ремонтной сферах.

Такая пила имеет специальные диски, которые способны работать с металлическими профилями при конструировании мебели. Сегодня можно использовать абсолютно разные по назначению режущие диски (в зависимости от рабочего материала).

Вернуться к оглавлению

Составляющие элементы циркулярной пилы

Конструкция такого аппарата имеет следующие элементы:

  • двигатель, который может работать как от электричества, так и от аккумулятора;
  • корпус редуктора;
  • кожух, защищающий все «внутренности» инструмента;
  • платформа;
  • направляющая.

Для изготовления корпуса чаще всего применяют термостойкий пластик или металл.

Последний вариант значительно сказывается на весе изделия, поэтому он используется реже. Работа таким инструментом подразумевает собой производство большого количества опилок, поэтому очень важно, чтобы у пилы имелась хорошая система вентиляции и охлаждения. Такое исполнение позволяет не беспокоиться оператору о попадании пыли в глаза или в органы дыхания.

Вернуться к оглавлению

Основные критерии выбора

Выбор инструмента во многом зависит от индивидуальных потребностей человека. Но, чтобы помочь себе с решением такого вопроса, следует знать основные технические характеристики и возможности пил в целом:

Схема устройства ручной циркулярной пилы.

  1. Мощность. Данный показатель влияет на то, как будет работать циркулярная пила, на ее эффективность. Мощность мотора прямо пропорциональна диаметру режущего диска, то есть на сильные модели можно устанавливать диски больших размеров. От этого напрямую зависит то, насколько глубоко и сильно можно осуществить распил. Это немаловажно в работе с твердыми материалами. Если пренебречь такой характеристикой, то пила будет застревать в древесине или перескакивать через сучки. Также стоит сказать, что этот показатель влияет на длительность рабочего режима. Но сразу хотелось бы отметить тот факт, что мощные модели имеют значительный вес.
  2. Количество вращений. Этот параметр влияет на возможность работы с плотными материалами. Высокая частота вращений обеспечивает хорошую чистоту среза. Дисковая пила с высокими оборотами необязательно может иметь мощный двигатель. Тут зависимость отсутствует.
  3. Глубина реза. Тут во многом все зависит от мотора. Чем он мощней, тем глубже будет работать диск, так как он сможет быть большего диаметра. В зависимости от типа инструмента подбирается и размер:
  • бытовая пила — глубина реза в 4-4,5 см;
  • полупрофессиональная пила — глубина реза в 5-5,5 см;
  • профессиональная пила — глубина реза в 6-7 см;
  • промышленное производство — глубина реза в 14 см.

Разнообразные виды дисков для циркулярной пилы.

Последний вариант можно встретить на предприятиях, так как там применяются машины, предназначенные для массового производства. Соответственно, такой агрегат у себя дома размещать нерационально.

  1. Регулировка глубины реза. Не все модели пил имеют такую функцию. Зато при ее помощи есть возможность делать по необходимости углубления в краях брусьев. Такая опция может быть представлена в «револьверной рукоятке», что очень удобно.
  2. Регулировка наклона реза. Этот параметр подбирают индивидуально, ориентируясь на собственные требования. Сегодня большинство моделей имеют такой наклонный механизм. Но если судить объективно, то наличие данной функции в бытовом применении не столь важно. Оно больше необходимо профессионалам, нежели любителям.
  3. Выбор режущего диска. В зависимости от рабочего материала подбирается и сама режущая деталь. Каждый диск может отдельно справиться с деревом, пластиком или ламинатом. Но одновременно все эти материалы он обработать не сможет. Если пренебречь таким условием, то есть вероятность поломки аппарата. И хорошо, если сломается просто сам диск, но ведь может выйти из строя и сам двигатель. А ремонт такой техники — удовольствие не из дешевых. Также важно обратить внимание на размеры наружного и внутреннего посадочного диаметра, потому что не все производители выпускают в большом количестве некоторые диски. Но при этом точность посадочного диаметра просто обязательна. Консультацию по этому вопросу можно получить в магазине.
  4. Производитель. При развитии современного строительного рынка проблем по выбору такого инструмента возникнуть не должно. Можно обратить внимание как на отечественные фирмы, так и на зарубежные. При этом бренд во многом будет влиять на цену изделия. Поэтому если финансы ограничены, то лучше обратить свое внимание на российских производителей.

Вернуться к оглавлению

Дополнительные функции

Стусло для циркулярной пилы.

Современные производители оснащают свою продукцию всевозможными опциями и дополнительными возможностями. Некоторые из них очень полезны в домашнем применении:

  1. Блокировка пуска. Такая опция целесообразна с точки зрения безопасности, ведь рабочий диск имеет достаточно острые края. Пила имеет специальный пусковой механизм, который необходимо запускать путем нажатия кнопки. Для того чтобы пилу включить, одновременно нажимают сразу на две клавиши. Хотя это не очень удобно, зато эксплуатация такого инструмента вполне безопасна.
  2. «Погружение в материал». Такая опция допускает начало работы в любой точке рабочей поверхности, а не конкретно с краев.
  3. Плавный пуск. Те, кто работал с циркулярными пилами, хорошо знают: когда выключаешь инструмент, происходит резкий удар, что небезопасно. Данная опция позволяет свести этот эффект к минимуму путем продления службы пилы и режущего диска.
  4. Сбор мусора. Дерево — это такой материал, при работе с которым всегда образуются опилки. Засорение рабочего места, в свою очередь, приводит к снижению производительности. Если работа производится электроинструментом, то возникновение случайных искр может привести к пожару. Поэтому такая опция заключается в подключении пилы и пылесоса, а он уже устраняет опилки. Для этой цели необходимо иметь специальные адаптеры. К тому же такое приспособление помогает очищать воздух, а сама рабочая поверхность будет иметь лучший обзор.
  5. Лазерный прицел. При работе по распилу дерева используется направляющая, которая помогает выдерживать ровность линий. При такой функции необходимость использования направляющей автоматически отпадает. Однако, чтобы работать с такой опцией, необходимо приноровиться. Она настолько сложна, что при работе с высокоточными деталями данная возможность будет только мешать. В таком случае лучше обратить внимание на направляющую шину, от которой и зависит точность реза.

Конечно, наличие тех или иных дополнительных возможностей будут отражаться на стоимости изделия. Поэтому лучше сразу обозначить фронт выполняемых работ, чтобы не переплатить.

Вернуться к оглавлению

Советы по выбору циркулярной пилы

Есть несколько нюансов, на которые следует обратить внимание, перед тем как сделать окончательный выбор инструмента:

С помощью циркуля производится фрезерование доски по окружности.

  1. Конструкция платформы. Если пилу приобретать для домашнего пользования, то вполне подойдет и штампованная платформа. Но если предстоит работа на профессиональном уровне, то лучше приобрести более дорогостоящий вариант — алюминиевую литую конструкцию. Она обладает повышенной устойчивостью к деформациям, значит, и сама пила будет действовать более точно. Есть модели, на которых уже существует разметка, что значительно упрощает работы по распилу материала.
  2. Замена режущего диска. Такую деталь достаточно трудно заменить в тех моделях, в которых нет блокировки шпинделя. В этом случае придется использовать два ключа, что значительно затруднит процесс смены.

Вернуться к оглавлению

Сферы применения и некоторые особенности инструмента

Не следует гнаться за новинками. Может получиться так, что выбранная модель со всевозможными опциями не будет использоваться по назначению. И тогда получится, что деньги были выкинуты на ветер.

Заводская циркулярная пила нужна в строительстве, но цена на такой станок высока. Имея в наличии болгарку, старый электродвигатель и дисковую пилу, можно изготовить циркулярку самому.

Если все же хочется чего-то более технологичного, то можно остановить свой выбор на полупрофессиональных моделях. Они сочетают в себе невысокую стоимость бытовых аналогов и дополнительные профессиональные функции.

Как и все режущие инструменты, «циркулярка» — опасный инструмент. Поэтому перед началом работы следует внимательно изучить руководство пользователя, чтобы знать все нюансы выбранной модели. Не стоит применять ее не по назначению. Если модель работает только с мягкими породами дерева, то к более плотным ее использовать не стоит.

Работать нужно в соответствующей экипировке: очки, перчатки, наушники и респиратор. Подошва обуви не должна быть скользкой. В процессе выполнения распила пилу держат обеими руками, а рабочий материал изначально фиксируется на поверхности. Чтобы инструмент имел плавный и свободный ход без заеданий, используется направляющая планка.

В случае сбоев в работе диска (заедания, превышения или торможения скорости), инструмент необходимо для начала выключить, а уже затем заниматься выяснением причины дефекта. Если же возникает необходимость замены какой-либо детали, то ее лучше приобретать, выбирая ту же фирму.


moiinstrumenty.ru

Устройство Ручной Циркулярной Пилы — XL-INFO.RU

Без рубрики |

30.05.2018

Как сделать бур для земляных работ – самодельный инструмент для ручного бурения земли

Бур земельный представляет собой устройство для бурения отверстий в грунте. Тем, кто затевает дачное строительство, нередко нужна такая вещь, как земельный бур, который можно приобрести, а можно сделать своими руками.

Таковой инструмент обычно употребляют для установки разных опор, также стоек для сооружений и забора. Ямы, лунки, отверстия на дачном участке бывают необходимы в самых различных местах. Потому, ручной бур просто актуально нужен в критериях садовых работ. Средством этого универсального инструмента можно делать лунки для посадки, также еще проще устраивать системы дренажа, и колодцев.

Земляной бур – стоит ли «овчинка выделки»?

Если на садово-загородном участке употребляются, в большей степени, только высококачественные инструменты, к примеру, ручной бур, то фактически любые отверстия можно сделать, практически за несколько минут. Стоит сказать, что ручные буры промышленного производства, могут не отвечать требованиям, нужным на определенном строительном участке. Он может иметь малую глубину погружения, может иметь ограничения, связанные с недостающим поперечником насадок-ножей.

Те промышленные ручные буры, которые есть в продаже, могут иметь различную конфигурацию. К примеру, быть стопроцентно цельной конструкцией, при всем этом, имея, только определенную длину. Могут также поддаваться полной или частичной разборке и при всем этом иметь в наборе штанги для удлинения, ну и, естественно, иметь разные насадки.

Что касается насадок, здесь тоже необходимо знать, что они могут быть различными: двухлопастные либо с винтообразной формой, напоминая при всем этом червя. Для того, чтоб конструкция бура служила довольно длительно и исправно, ножики обычно делают из сплавов стали с очень высочайшей прочностью, а для облегчения бурения их делают с резцами по краям.

Части бура, которые призваны бурить, могут состоять из нескольких ярусов. Обычно бур земельный ручной начинается с лопастей, поперечником гораздо меньше, а потом идущих к повышению.

Земельный ручной бур в строительстве — это очень нужный инструмент, который зависимо от типа работ может подлежать трансформации:

Ремонт циркулярной пилы (хотелось отделатся малой кровью не получилось)

Ремонт китайского инструмента не всегда дешовый время от времени проще приобрести новый чем чинить старенькый Этот.

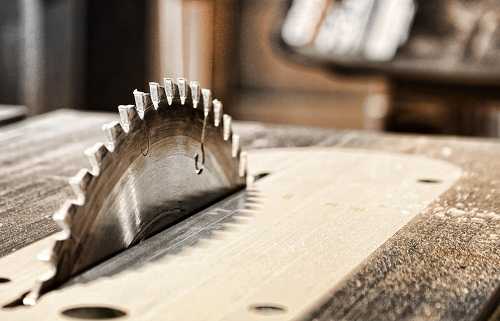

Устройство циркулярного стола -поподробнее

Механизм подъёма и наклона циркулярного агрегата.

  • функция роста длинны штока;
  • возможность смены насадок;
  • функция смены рукояток с малых и маленьких размеров на очень длинноватые и с большенными поперечниками.

Стоит сказать, что зависимо от комплектации в малой версии (с 3-мя насадками и маленьким штоком), также в наибольших версиях, стоимость на промышленные буры может значительно изменяться, в сторону роста.

Конкретно, по этой причине стоит помыслить о том, как сделать земельный бур своими руками. Это может значительно сберечь бюджет, а если его сделать верно, то и дополнительно выиграть в функциональности.

Земельный бур

Как сделать бур – процесс подбора инструментов и деталей

Сложностей в изготовлении такового нехитрого инструмента как самодельный земельный бур быть не должно. Здесь главное подобрать подходящие комплектующие.

  • сварочный аппарат;
  • электродрель, у которой, должен быть обеспеченный набор сверл по железным поверхностям;
  • также не излишним будет иметь абразивный круг, вероятнее всего, некие элементы придется вытачивать с помощью станка;
  • дополнительно может пригодиться различное слесарное оборудование.

Для производства штока можно пользоваться арматурой или трубой, у которой длинна будет более 2-ух метров. А чтоб осознать, какой у трубы должен быть поперечник, можно взять старенькое сверло (примерно тринадцать мм) и примерить к трубе. Поперечник прутка либо трубы должна быть меньше чем 15 мм.

Как сделать бур

Ручной бур для земляных работ – сборка по этапам

Многие советы опытнейших профессионалов в данном деле указывают на то, что идеальнее всего приварить все элементы для надежности.

  • Поначалу необходимо приварить горизонтальную ручку, совсем перпендикулярно к самому штоку, а концу на обратной стороне придать острую форму. Старенькое сверло необходимо приварить к внутренней стороне трубы.
  • Самым основным моментом в изготовлении бура должно быть то, что шток должен отлично заходить в землю, тем помогая верхней (шнековой) части.

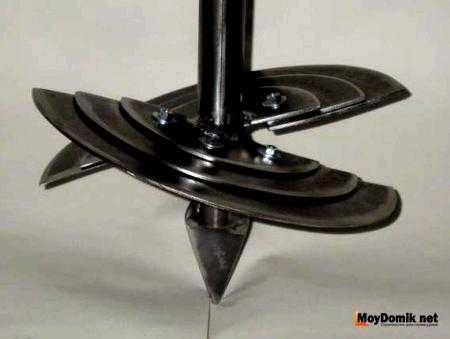

  • Для сотворения ножей можно использовать диск циркулярной пилы, который разрезается на две половинки, а потом приваривается под углом, приблизительно, в 120 градусов. Только необходимо держать в голове, что у диска края зубчатые, потому их необходимо сточить.
  • Чтоб уменьшить по минимуму усилия при земельных работах, можно приварить еще несколько дисков к штоку, тогда бур будет заходить в землю «как по маслу».
  • По мере надобности удлинения штока, можно придумать систему втулок, также помыслить о других соединениях на резьбе.

Нет ничего лучше, чем сделать инструмент своими руками. А самое главное, можно при воплощении идеи смело экспериментировать, увеличивая функциональность и другие особенности вашего инструмента.

xl-info.ru

Добавить комментарий

Ваш адрес email не будет опубликован.
