Черепичная крыша – это классика, пришедшая из далеких времен. Казалось бы, век ее уже прошел, ведь на смену пришли более дешевые, но не менее прочные кровельные материалы. Но жизнь показала, что, как и кирпич, черепица, изготовленная из глины в виде керамических изделий, очень популярна. Особенно в последнее время, когда начался бум частного строительства. В статье будем рассказывать о видах черепиц, о технологиях их производства, обозначим положительные и отрицательные качества материала, расскажем о технологии ее монтажа на крышу домов.

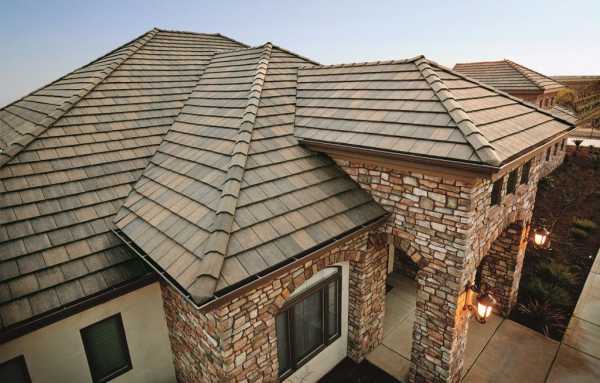

Крыша, покрытая черепицей

Виды черепиц

Сегодня под этим термином скрывается несколько кровельных материалов. Нас же будут интересовать только три, одна из которых и есть черепица, две вторые ее аналог, очень схожий по форме и размерам. Итак:

  • родоначальник черепичных конструкций – черепица керамическая;

  • ее аналоги – цементно-песчаная и полимерно-песчаная модификация.

Керамическая черепица

Из названия становится понятным, что это изделие изготавливают из глины. Его формуют и обжигают при высоких температурах. Конечный результат – коричневого цвета черепица. Необходимо отметить, что нет стандарта в плане формы и размеров. Производители сегодня предлагают богатый в этом плане ассортимент. Хочется отметить глазурованную черепицу, заготовку которой перед обжигом смазывают глазурью. На поверхности готового изделия получается блестящая глянцевая поверхность.

Что касается ассортимента, то можно перечислить самые популярные модели:

  • ленточная плоская;

  • ленточная пазовая;

  • одно- или двухволновая;

  • желобчатая и прочие.

Еще совсем недавно в основном использовали ленточного типа черепицу, которую укладывали в два слоя, чтобы гарантированно избежать протечек. Сегодня этого делать не надо, потому что появился материал пазового типа.

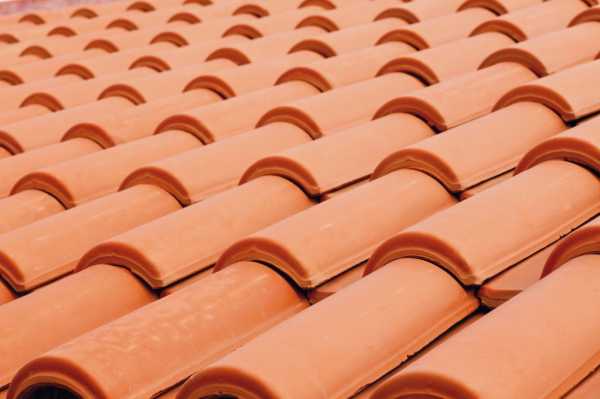

Керамическая черепица на крыше

В конструкции этой разновидности есть с одной стороны паз, а с другой шип. При соединении двух соседних элементов кровельного покрытия шип одного вставляется в паз другого, что обеспечивают стопроцентную герметичность стыка. При этом в конструкции черепицы есть так называемое ушко. Оно расположено в нижней плоскости. Его назначение – крепить штучный материал к обрешетке проволокой. Каждый элемент крепить не надо, проволокой привязывают черепицы через ряд по вертикали.

Считается, что основной недостаток керамической черепицы – ее большая масса. То есть под это кровельное покрытие придется сооружать мощную стропильную систему и обрешетку. Но с другой стороны большой вес – это хорошее противостояние ветру. Даже шквальный порыв не снесет кровлю. Скорее всего, главный минус – высокая цена.

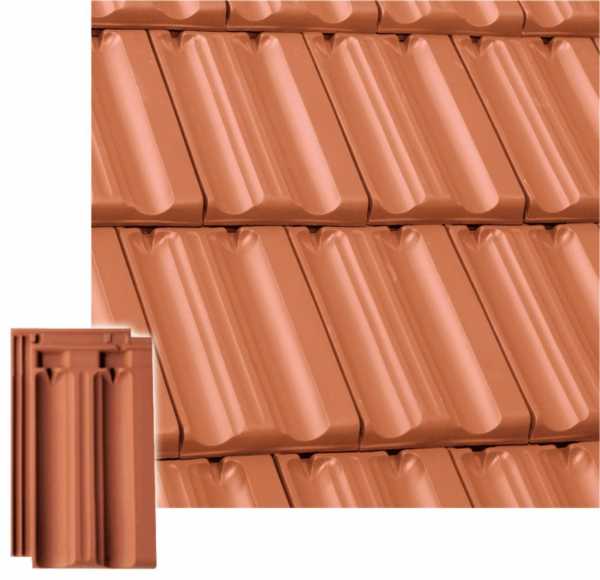

Керамическая черепица – пазовая модификация

Цементно-песчаная черепица

Аналог классике был специально изобретен. Причина – удешевить кровельный материал и сделать его массово доступным. Выход был один – убрать из технологического процесс этап обжига, в котором основные затраты сводятся на расход дорогого энергоносителя. Но глина не становится прочной, если ее не обжечь. Поэтому она была заменена недорогими, но доступными ингредиентами: песком и цементом, которые в купе создавали прочный, с долгим сроком эксплуатации материал.

Необходимо отметить, что в процессе производства обжига нет, но есть этап сушки при +600С. Даже это оказалось дешевле. По всем параметрам цементно-песчаная разновидность не уступает керамической. Даже есть превосходство – разнообразие цветового оформления, которое достигается путем нанесения красок на полимерной основе. Лакокрасочная продукция данного типа обеспечивает и защитные, и декоративные функции.

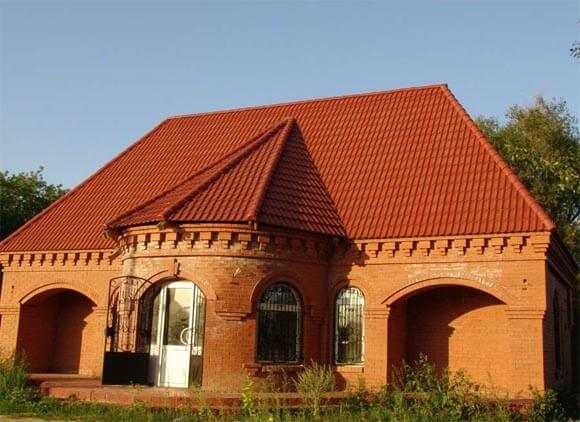

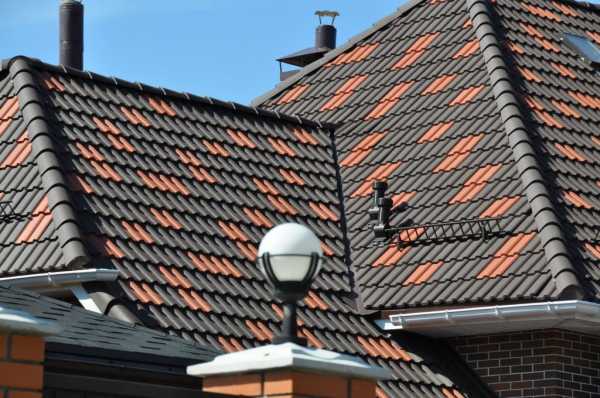

Кровля дома покрыта цементно-песчаной черепицей
На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услуги проектирования и ремонта кровли. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Полимерпесчаная черепица

Это изделие состоит из трех компонентов:

  • песок (70%), придающий прочность изделию;

  • полимер, обычно отходы полиэтилена, выступающий как связующий элемент

    (25%);

  • остальное краситель, придающий материалу необходимую декоративность.

Процесс производства полимерно-песчаной черепицы основан на прессовании подогретой смеси под большим давлением. Получается очень прочное изделие, которое по всем параметрам не уступит ни керамической разновидности, ни цементной. Она даже превосходит своих конкурентов по цветовому оформлению, где присутствуют все цвета и оттенки.

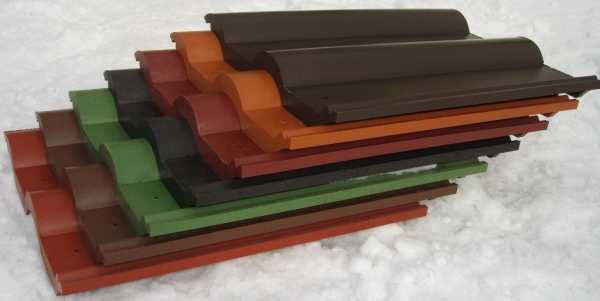

Полимерпесчаная черепица разных цветов

Технология монтажа черепицы

Отметим, что крыша из черепицы (любой) собирается практически по одинаковой технологии. Есть, конечно, определенные отличия, которые касаются формы и конструктивных особенностей материала. Но базовая последовательность проводимых операций одинаковая.

Любой монтажный процесс начинается с проектирования и расчетов. Оба этапа непростые, от них зависит качество конечного результата, поэтому заниматься им должны профессионалы. Единственное отметим, что в процессе проведения расчетов определяется количество требуемого кровельного материала, а также количество доборных элементов: конька, ендовы, карнизных свесов, вентиляционных решеток и прочего.

Обязательно проводят расчет стропильной системы. Черепица – материал тяжелый, а значит, под нее придется установить мощные стропила и элементы обрешетки. Поэтому на стадии проектирования рассчитывают сечения требуемых пиломатериалов, шаг их монтажа.

Монтаж всех видов черепиц одинаков
Это может быть интересно! В статье по следующей ссылке читайте про
минимальный угол наклона крыши из металлочерепицы.

Сборка стропильных ног

В принципе, здесь стандартная строительная операции. Главное необходимо учесть:

  • правильную геометрию стропильной конструкции на каждом скате крыши;

  • верхние торцы стропил должны располагаться в одной плоскости;

  • это же самое касается обрешетки, здесь отклонения не должны превышать 5 мм на 2 м длины элемента.

Важный момент – соотношение шага монтажа стропильных ног с сечением брусков обрешетки. Соотношение такое:

  • если шаг установки стропил составляет до 75 см, то обрешетку можно собирать из брусков сечением 30х50 мм;

  • шаг – 90 см, сечение – 40-50 мм;

  • шаг – 110 см, сечение – 40х60 или 50х50 мм.

Теперь по установленной обрешетке монтируют капельник. Это металлическая планка в виде уголка. Она закрывает собой часть свеса крыши, назначение – не дать конденсату и атмосферным осадкам проникнуть в подкровельное пространство.

Раньше кровля из черепицы собиралась достаточно просто. В основном мастера стремились правильно уложить элементы кровельного покрытия, чтобы создать герметичную плоскость. Сегодня все чаще чердачное помещение делают теплым. То есть между стропильными ногами укладывают теплоизоляционный материал, который с верхней стороны закрывают специальными пленками, выдерживающими протечки.

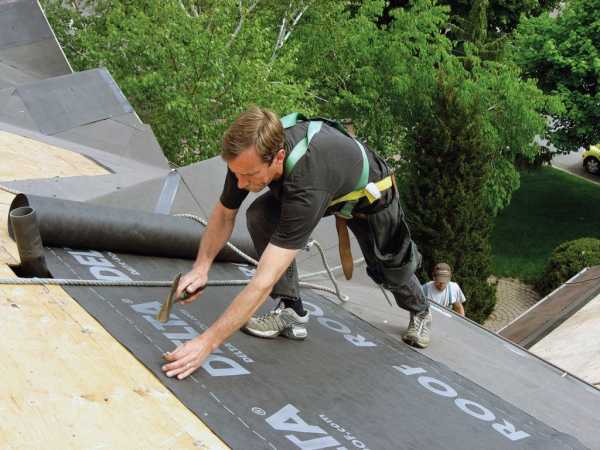

Монтаж защитной пленки на крышу под черепицу

Даже если в проекте нет теплого подкровельного пространства, эти пленки укладывают все равно, на тот случай, если вдруг черепичная кровля даст течь. Как это проводят:

  • гидроизоляционную пленку укладывают по стропилам полосами, начиная от свеса, перемещаясь к коньку крыши;

  • полосы гидроизоляции укладывают внахлест со смещением 10-20 см, верхние полосы поверх нижних;

  • стыки пленок закрывают липкой лентой;

  • крепят изоляцию к стропилам маленькими гвоздиками с широкой шляпкой или металлическими скобами с помощью степлера.

После чего поверх уложенной пленки по стропилам укладывают контробрешетку. Ее назначение – создать вентилируемый зазор. А уже сверху монтируют обрешетку. И на этом можно считать, что сборка стропильной системы закончена.

В видео эксперт рассказывает о пароизоляционной пленке, которую используют для укладки под кровельный материал:

Это может быть интересно! В статье по следующей ссылке читайте про характеристики металлочерепицы «Каскад», чем она отличается от других моделей.

Монтаж водосточной системы и доборных элементов

Следующий этап – установка водостока. Она заключается в том, что нужно установить кронштейны, на которые впоследствии будут монтироваться желоба горизонтальной части водосточной системы. Технология крепления кронштейнов зависит от выбранного их типа. Чаще это элементы с длинной ножкой, которые крепят к боковым торцам стропильных ног.

Кронштейны устанавливают с уклоном в пределах 2-5°. Крепление проводят саморезами по дереву.

Что касается доборов, то именно до того как будет собираться черепица на крыше, формируют в первую очередь ендову, если таковая есть в составе кровельной конструкции. Стык двух скатов закрывают полимерно-битумным рулонным материалом, а сверху укладывают металлический элемент, который крепится к стропильной системе. Длина уголковых элементов – 1 м, поэтому по длине ендовы их укладывают внахлест 10 см, начиная с нижней точки до конька. Крепежное изделие – кровельные гвозди.

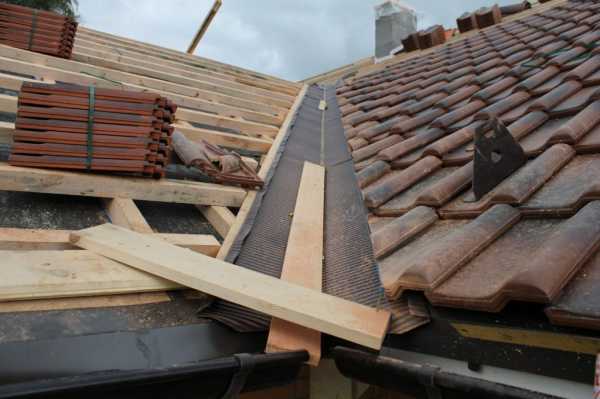

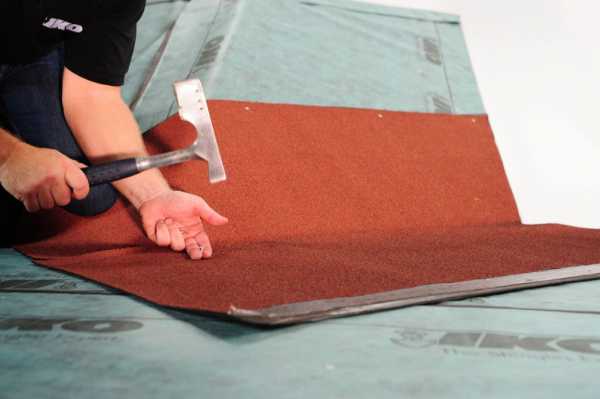

Формирование ендовы черепичной крыши

Важный момент – видимый желоб ендовы (между черепицами) не должен быть по ширине меньше 15 см. Если этот параметр уменьшить, то велика вероятность, что на ендове будет собираться большое количество воды. А это наверняка приведет к протечкам.

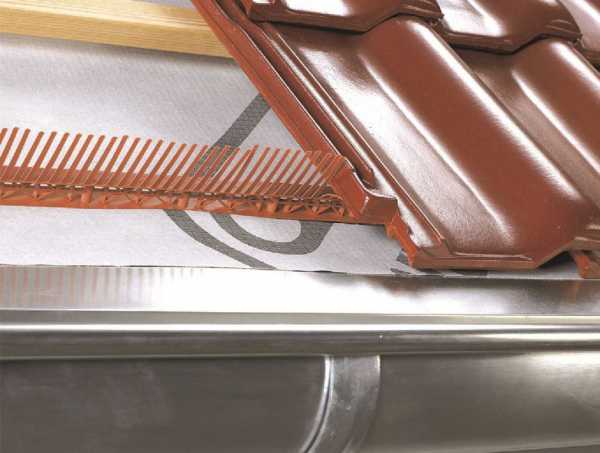

И последний на этой стадии доборный элемент – вентиляционная решетка, закрывающая пространство между стропильной системой и стенами дома. Для этого используют разного вида решетчатые материалы, изготовленные из пластика или металла. У каждой модели свой способ монтажа. Главное – установить их так, чтобы плотно закрыть проем. То есть воздух через него будет проходить беспрепятственно, а для мусора, птиц и насекомых – это труднопреодолимая преграда.

Решетчатый элемент из пластика
Это может быть интересно! В статье по следующей ссылке читайте о том, как выбрать загородный дом для постоянного проживания: правильно расставляем приоритеты.

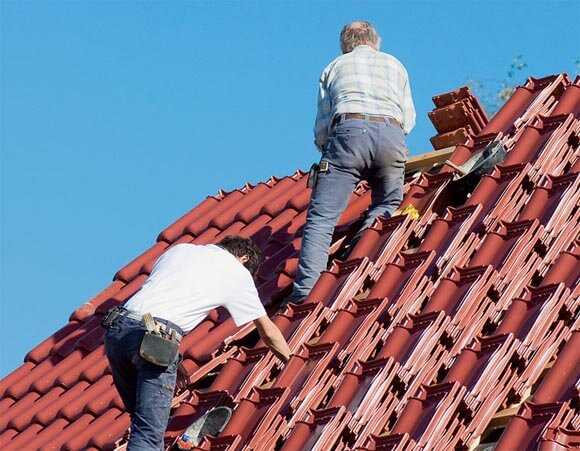

Монтаж черепицы

Итак, переходим к основном этапу – соединение кровли и черепицы. Скажем прямо, процесс этот непростой. От мастера требуется знаний технологии и опыта проведения данного типа работ. Единственное отметим, что есть определенные требования к самому монтажному процессу. Вот некоторые из них:

  • укладку начинают от свеса к коньку, со стороны любого угла здания;

  • если крыша шатровая или вальмовая, то монтаж начинают с середины ската;

  • одна черепица должна лечь на два элемента обрешетки;

  • крепление проводят разными способами, но чаще саморезами через монтажные отверстия в кровельном материале.

Обратите внимание, отверстия не сквозные. То есть если есть необходимость, то их досверливают насквозь. Если черепица не будет крепиться к обрешетке, то и делать отверстия сквозными нет никакой надобности. Таким образом обеспечивается герметичность кровельного покрытия.

На самом деле передать словами монтажный процесс достаточно сложно, поэтому предлагаем посмотреть видеоролик.

В видео показан монтажный процесс керамической черепицы:

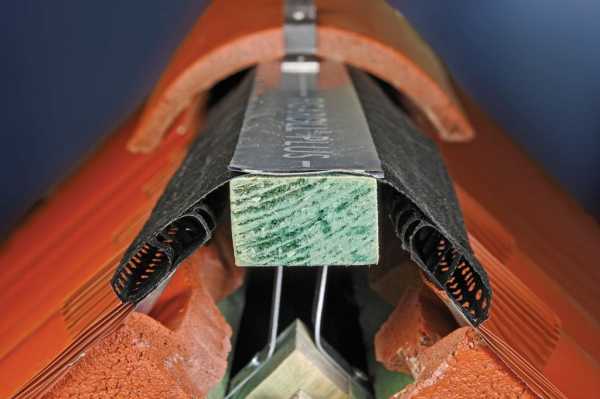

Монтаж черепице на коньке кровли

Для этого используют доборный элемент, изготовленный по той же технологии, что и сама черепица. У него своеобразная форма, которая помогает закрыть конек герметично. Но так как последний используется в системе кровельной конструкции и как элемент системы вентиляции, то сначала на него монтируют брус на специальные кронштейны, поверх устанавливают аэрационный элемент в виде сетчатого элемента. Он закрывает собой конек крыши, оставляя отверстия для вывода воздуха из-под кровельного пространства.

И уже после этого монтируют коньковые доборные элементы. Их крепят к коньковому брусу кляйммерами, потому что именно это крепежное изделие может обеспечить герметичность сборки конька. Сами доборы собираются по типу раструбного соединения. То есть с одной стороны у них посадочное место большего диаметра, с другой меньшего.

Как правильно собрать конек крыши из керамической черепицы

Монтаж хребтовой черепицы

Этот этап применяется, если над домов возводится шатровая или вальмовая кровля. Только в этих конструкциях присутствуют хребты – стыки двух скатов, образующих внешний выступ. Он, как и остальные выступы или вогнутости, является местом интенсивного воздействия природных осадков. Плюс, на этом участке производят стык двух скатов. Поэтому очень важно грамотно провести герметизацию. Не будем расписывать, как это надо делать правильно. Просто посмотрите видеоматериал.

В видео показана технология покрытия хребта крыши керамической черепицей:

Это может быть интересно! В статье по следующей ссылке читайте об оригинальном домике на деревьях.

Заключение по теме

Крыша, покрытая черепицей, смотрится презентабельно. С этим спорить невозможно. Она подчеркивает статус хозяина дома. Потому что сам кровельный материал – удовольствие не из дешевых. Плюс, под него придется укладывать мощную стропильную систему. А это тоже немалые деньги. Да и сама услуга монтажа черепицы на кровлю обойдется недешево.

Прочитать позже
Отправим материал на почту
Распечатать

m-strana.ru

Черепичная кровля, виды черепичной кровли, устройство и монтаж



Черепичная кровля

Предназначение черепичной кровли заключается не только в покрытии и защите кровли от негативных внешних воздействий, но и в выполнении функции декоративного украшения, зачастую до неузнаваемости преображающего небольшой дачный коттедж и делающего его похожим на сказочный домик. К тому же у черепичной кровли существует целый ряд достоинств, среди которых можно выделить длительный срок службы, пожаробезопасность, легкость монтажа.

Устройство и монтаж черепичной кровли

Масса черепицы довольно-таки значительная, поэтому конструкция обрешетки должна весить больше, например, обрешетки под асбофанеру или асбестоцемент. Уклон кровли должен быть равен минимум 40-45°.

Обрешетку под кровлю, которая впоследствии будет выложена черепицей, выполняют из широких досок или деревянных брусков, имеющих сечение 0,5 х 0,5 или 0,6 х 0,4 см. Заготовленные бруски или доски раскладывают вдоль линии карниза, учитывая, что прикрепленная затем черепица верхнего ряда должна легко входить в венчик черепицы нижнего.

Количество составляющих горизонтальные и вертикальные ряды черепиц, обязательно должно быть равным целому числу.

Обозначения элементов черепичной кровли

Прикреплять доски или бруски следует, направляя их от конька к карнизу. По завершении возведения обрешетки необходимо по краю карниза уложить доски шириной 15 см.

Чтобы проводить работы по укладке черепицы было удобнее, по карнизному краю доски лучше прикрепить уравнительную рейку.

Далее поднимают черепицу на крышу и раскладывают на ходовых мостиках длиной до 5 м так, чтобы ее было достаточно для составления 2—3 рядов. Последующие работы кровельщик выполняет, сидя на прикрепленной к обрешетке для обеспечения безопасности треугольной скамье.

Плоская ленточная черепица может быть уложена двумя способами: чешуйками и в два слоя. Вне зависимости от способа кладка ведется сначала от основных скатов, далее на вальмовых ребрах и в последнюю очередь на коньке.

Плоская ленточная черепица на основные скаты должна быть уложена параллельными рядами, идущими по направлению от карниза к коньку таким образом, чтобы черепица нижнего ряда была перекрыта черепицей верхнего. Каждый нечетный ряд при этом следует завершать целыми плитками, а четный — половинками. В итоге кирпичики должны незначительно сместиться относительно друг друга.

Черепица первого ряда должна быть зацеплена шипами за внутреннюю грань двух нижних брусков обрешетки. Составляющие второй ряд плитки прикрепляют за верхнюю часть черепицы первого ряда. Кирпичики последующих рядов скрепляют таким же образом, как и черепицу первого, а у конька — по типу второго.

Положенную вдоль фронтонных и карнизных свесов черепицу независимо от угла наклона крыши прикрепляют к брусьям обрешетки. В остальных рядах должны быть прикреплены лишь вторая и третья черепицы.

Схема укладки черепичной кровли

Плоскую ленточную черепицу закрепляют на брусьях обрешетки с помощью гвоздей и кляммеров, которые можно вбивать попарно. В первую очередь следует зацепить черепицу шипами за обрешетину, затем по всему ряду нужно установить кляммеры таким образом, чтобы горизонтальный их отворот оказался сверху плитки, а под левый было бы возможно подвести следующий кирпичик.

Отвороты, виднеющиеся снаружи, впоследствии перекрывают вышележащим рядом. Концы кляммер прикрепляют со стороны чердака к брускам обрешетки.

Видео: Как укладывать черепицу. Виды черепицы

Виды черепичной кровли и применение

Сейчас существует несколько видов плоской ленточной черепицы.

Наиболее распространена черепица типа «бобровый хвост». Кладут ее в один ряд на специально приготовленный раствор (ниже будет описан способ его приготовления). Обычно расход материала — 32 штуки на 1 м2. Если черепицу предполагается укладывать в два ряда, то расход составит 45 штук на 1 м2.

Чтобы приготовить скрепляющий раствор, нужно смешать предварительно просеянные через сито песок, известь и цемент в пропорции 5 : 1: 1 и залить водой. Затем получившуюся смесь нужно тщательно перемешать, контролируя ее консистенцию. Готовый раствор должен быть не слишком жирным, поскольку, затвердевая, он может сильно ссыхаться, образуя трещины. Необходимо строгое соответствие количества взятого цемента норме. Иначе раствор будет излишне прочным, провоцируя значительные потери материала при ремонте.

Помимо черепицы «бобровый хвост», нередко используют и черепицу вида «противень» или голландскую. Укладывают ее чешуйками, прикрепляя с помощью гвоздей или кляммер к брусьям обрешетки.

Пазовая ленточная черепица отличается от плоской наличием продольного закроя-паза, предназначенного для оптимального скрепления материалов.

Видео: ВИДЫ КРОВЛИ

Пазовая черепица используется для покрытия простых крыш, одно- или двухскатных. Она крепится в один слой в направлении от фронтона, вдоль карниза, до конька, где ряды параллельны друг другу. Выкладывая плитку, следует делать напуск: по длине — на 0,7—0,8 см, а по ширине — на равную ширине паза величину. Обычно, первые два ряда кровельщики укладывают, стоя на лесах или подмостях, последующие — сидя на закрепленной за брусья обрешетки треугольной скамье.

Отличие пазовой штампованной черепицы от двух вышеназванных заключается в наличии, помимо продольных, поперечных закроев. Таким образом, по всему периметру кирпичики скреплены между собой закрытыми фальцами, предотвращающими попадание влаги под кровельное покрытие.

Штампованную черепицу укладывают в один слой, соблюдая направление от карнизного свеса к коньку и делая напуск по длине и ширине плитки на длину или ширину фальца.

К обрешетке ее крепят с помощью протянутой сквозь ушко кирпичика проволоки. Ей черепицу привязывают к предварительно вбитому в брусок обрешетки гвоздю.

По завершении работ образовавшиеся горизонтальные швы необходимо тщательно промазать соломенной резкой, смешанной с раствором извести и песка, цементным раствором с добавлением пакли (пеньки), глиной для предотвращения продувания черепичной кровли ветрами.

Конек и ребра крыши отделывают коньковой желобчатой черепицей, специально для этого изготовленной. При этом конек должен быть выложен плиткой в направлении сверху вниз, а ребра — в обратной последовательности, то есть снизу вверх.

Далее следует заделать стыки конька и ребер, используя кровельную розетку из оцинкованной стали и приготовленный незадолго до этого цементный раствор. Черепицу нужно посадить на раствор и прикрепить проволокой к гвоздю, заранее вбитому в брусок обрешетки. Смотрите так-же другие виды кровельных материалов и выбирайте более подходящий.

Видео: Монтаж керамической черепицы видео

Видео: Жизнь в греческой деревне. Монтаж черепицы.

sdelalremont.ru

Черепичная крыша — устройство, как сделать ремонт кровли, смотрите фотографии и видео

Содержание статьи:

Черепичная крыша используется уже не один десяток лет. Первоначально этот материал могли себе позволить лишь состоятельные люди, однако с развитием производства, кровлю стали использовать широкие слои населения. Сегодня, черепица – это надежный и недорогой материал. Дома с такой кровлей выглядят довольно эстетично и профессионально, естественно, вызывая уважение. В этих условиях, важно знать, как проводить ремонт черепичной кровли.

Устройство черепичной кровли

Черепичная кровля бывает керамической (из глины) и цементно-песчаной (из бетона). А сама черепица – это смесь песка и цемента с прибавками минеральных пигментов. Именно они придают материалу характерные свойства и цвет.

Ассортимент рынка также представлен различными модификациями черепицы:

  • Керамическая черепичная кровля – обладает несколькими натуральными оттенками. Ее стоимость выше, чем стоимость цементно-песчаной черепицы. Производят данный вид материала из натуральной глины. Благодаря этому, черепичные плитки получаются аккуратной формы и тонкой толщины.
  • Цементно-песчаная черепица – также имеет широкую цветовую гамму. Это возможно благодаря использованию в производстве определенных моделей пигментов и красителей. Такая черепица не обжигается, однако она довольно прочная (затвердевший цемент). Немаловажное условие – соблюдение технологии производства песчано цементной черепицы. В итоге, срок эксплуатации материала будет долгим.

Черепичная кровля – защищает крышу от протекания и связанных с этим проблем. Такая кровля украшает загородный дом и придает ему благородный облик.

Монтируем черепичную кровлю

Укладывать черепицу не так уж и просто. Вся работа отнимает много времени и сил. Поэтому вместо того, чтобы самому заниматься всеми монтажными работами, рациональнее будет поручить их специалистам. Отметим, что каждая крыша требует индивидуального подхода. Это связано с тем, что здания и кровля отличаются друг от друга. Используя черепицу, вы сможете покрыть крышу любой сложности. Напомним, что сегодня можно встретить крыши с одним, двумя или множеством скатов.

Монтаж черепицы, подробное видео:

Этапы монтажа черепичной кровли:

  • Возведение настила;
  • Монтажные работы с обрешеткой и проведение вентиляционных каналов;
  • Укладка керамической черепицы на крыше;
  • Крепление нижнего ряда черепицы с помощью саморезов или оцинкованных гвоздей;
  • Крепление черепицы возле проходов и сгибов. При наличии большого угла наклона, черепица крепится по всей поверхности. При наименьшем угле наклона, остатки черепицы укладывают по стандарту;
  • Крепление элементов кровли: теплоизоляционных слоев, вентиляции, ограждений для снега, коньковой черепицы и т.п.

Многие компании производят монтаж черепицы и ремонт кровли. Рекомендуется отдавать предпочтение лишь кровельным материалам с высоким качеством.

Черепичная крыша – появилась раньше других материалов и широко использовалась в древности. Ее изготавливают из натуральных материалов, а также из сырья с меньшей себестоимости. В качестве примера, можно выделить металлическую кровлю (металлочерепица и композитная черепица) и мягкую черепицу.

Преимущества черепичной кровли

Особенность черепичной кровли – универсальность. Другими словами, ее можно использовать для любых типов построек: как деревянных, так кирпичных или даже каменных. Черепицу используют при строительстве новостроек и при реконструкции обветшалых домов. Черепичная кровля позволяет маневрировать архитектурными идеями. Материал нашел применение, одновременно, для традиционных двускатных крыш и для крыш сложных форм и конструкций (чаще всего используют мягкую черепицу).

Черепичная кровля – обладает высоким функционалом и отличается комфортным монтажом. При этом обеспечивается высокая скорость монтажа, а также моментальная замена поврежденных элементов. Черепичная кровля – это штучный материал, благодаря чему ее можно использовать на самых труднодоступных участках кровли. К примеру, на обходах труб, мансардных окнах. При правильно проведенном монтаже, дом с черепичной крышей выдержит различные нагрузки, такие как сильный ветер или осадки.




kryshadoma.com

Кровля из черепицы: конструкция, устройство, ремонт

Черепица в современном строительстве

Известно, что первый дом, покрытый черепичной крышей, появился более 4 тысяч лет назад.

За столь длительное время человечество открыло много технологий, в том числе и в области строительства, но кровля из черепицы по-прежнему остается востребованной.

Схема монтажа черепицы.

Черепичные крыши стали визитной карточкой многих европейских стран. Рассматривая красочные буклеты, приглашающие посетить тот или иной город, вы обязательно наткнетесь на изображения старинного замка и знаменитого костела с характерным черепичным узором на крышах. А как не вспомнить иллюстрации к детским сказкам, где дворцы, дома волшебников и добрых гномов украшает все та же черепичная крыша? Размышляя о старинных замках и о сказочных дворцах, начинаешь понимать, почему устройство черепичной крыши так популярно и сегодня. Эта конструкция долговечна, надежна, престижна и просто красива. Срок службы черепичной крыши более 100 лет, а ее ремонт — явление достаточно редкое.

Сегодняшний рынок предлагает огромное количество кровельных материалов под общим названием «черепица». Однако стоит оговориться: такие материалы, как битумная, гибкая, пластиковая, металлочерепица, имеют мало общего с натуральными видами черепицы, а только имитируют ее внешний вид. Их эксплуатационные качества, срок службы и цена значительно отличаются от показателей данного материала. Разным является устройство обрешетки, способы установки материала, ремонт и обслуживание кровли. Потому под понятием «крыша из черепицы» стоит понимать исключительно покрытие из натуральной черепицы.

Виды натуральной черепицы

Схема мягкой черепицы.

Говоря же о натуральной черепице, можно выделить три ее разновидности, несколько отличающиеся по характеристикам, но во многом схожие. Это керамическая, цементно-песчаная, силикатная черепица. Классическим представителем натуральной черепицы является керамическая. Именно ее мы видим на кровлях старинных домов, которым не известно слово «ремонт». Цементно-песчаная черепица появилась на рынке стройматериалов сравнительно недавно, в середине прошлого века, когда немецкий инженер и промышленник Рудольф Браас предложил ее в качестве более дешевого альтернативного покрытия кровли. Производство песчано-известковой (силикатной) черепицы стало возможным с развитием технологии автоклавирования. Автоклав представляет собой устройство, в котором под действием высокой температуры и давления происходит необратимое спекание частиц вещества на молекулярном уровне. Полученный таким образом материал обладает высокой прочностью. Однако пока что силикатная черепица как кровельный материал еще не успела завоевать рынок.

Все виды натуральной черепицы огнестойки, морозостойки, водонепроницаемы, долговечны, инертны к биологическим факторам, экологичны, не требуют крупных эксплуатационных затрат на ремонт и обслуживание, не скапливают статического напряжения, бесшумны во время дождя. К недостаткам можно отнести большой вес и хрупкость.

Схема установки кровли.

По форме выпускаемая черепица подразделяется на плоскую, пазовую, коньковую для покрытия коньков. Кроме того, выпускаются специальные виды черепицы, которые используются не для рядового покрытия, а служат для решения отдельных задач: фронтовая, торцевая, вальмовая, подконьковая, вентиляционная. В последнее время на рынке появилось достаточно много разработок новых моделей, которые различаются между собой размерами или формой. Новые разработки помогли не только разнообразить внешний вид черепичной кровли, но и существенно снизить требования к углу наклона ската до 10%, против классических 30%.

Что касается окраски, то современные технологии позволяют получить практически неограниченную гамму цветов. И если цементно-песчаная и силикатная черепица окрашиваются обязательно, то керамическая может иметь натуральный цвет от желто-серого до кирпично-красного. Искусственное же ее окрашивание производится двумя принципиально различными способами. Ангоб основывается на добавлении в глину оксидов разных металлов, которые в результате обжига дают соответствующие цвета и оттенки. Этот способ известен с античных веков. Альтернативой этому методу служит покрытие поверхности черепицы перед обжигом специальной стекловидной массой — глазурью, в состав которой тоже входят оксиды-красители.

Монтаж черепичной кровли

Даже среди кровельщиков-профессионалов весьма распространено мнение том, что устройство черепичной крыши — дело исключительно сложное. Но это справедливо лишь отчасти. При правильной организации процесса задача вполне решаемая.

Необходимый инструмент:

Схема укладки медной кровли.

  • рулетка, отвес, рейка, маркер — для разметки;
  • ножовка, молоток — для устройства обрешетки;
  • болгарка, клещи — для обрезки черепицы;
  • дрель, шуруповерт — для фиксации черепицы.

Любая работа начинается с подготовительного этапа. До начала укладки кровли следует возвести строительные леса и ограждения вдоль свесов. Для расчетов крыши требуется произвести обмеры коньков, карнизных свесов, ендов, стропильных ног. Скаты следует проверить на прямоугольность. Для этого нужно измерить диагонали. Кроме того, необходимо провести обследование кровли на предмет неровностей. Следует учитывать, что монтаж черепичной крыши возможен лишь при отклонении не более 0,5 см/кв.м.

В случае если кровля не соответствует этой норме, то следует произвести ее ремонт и выровнять. После этого набивается обрешетка и контробрешетка. Под мансардные окна выполняется устройство силовых конструкций. Размер обрешетки выбирается под размер черепицы и угол наклона кровли.

Оптимальный угол наклона черепичной кровли находится в диапазоне 22-65 градусов. Такой наклон обеспечивает наилучшую защиту от осадков. В случае если угол меньше или больше указанного, конструкция требует дополнительного использования гидроизоляционной пленки. Помимо этого, большой и маленький углы наклона кровли требует использования усиленной обрешетки.

Схема монтажа металлочерепицы.

Перед началом укладки черепицу лучше поднять на крышу и разместить на противоположных скатах в стопках по 5-9 штук для обеспечения равномерной нагрузки на систему. Рекомендуется производить монтаж черепицы одновременно на всех скатах. Укладку кровли следует проводить, руководствуясь простым правилом: справа налево, снизу вверх. Все черепицы, которые располагаются по периметру ската, и те, которые примыкают к печным трубам, стенам, мансардным окнам, люкам необходимо закрепить кляймерами или саморезами. Для осуществления крепления в черепицах следует просверлить отверстия дрелью. Черепица выпускается с двумя заготовками под отверстия, которые просто нужно досверлить. Использование пробойного инструмента не допускается.

Остальная черепица укладывается на обрешетку без дополнительного крепления. Она будет удерживаться на скате за счет собственного веса. Однако при большом угле наклона, а также в регионах с высокими ветровыми нагрузками устройство кровли без крепления недопустимо. При креплении через черепицу в шахматном порядке возникает ситуация, когда каждая незакрепленная черепица будет удерживаться соседней закрепленной. Такая конструкция вполне надежна.

Крепление черепицы производится только после ее выравнивания. Для выравнивания черепицы укладывают, не закрепляя нижний, боковой и верхний ряды. Незакрепленная конструкция имеет некоторую подвижность, при помощи которой можно устранить неровность, если она возникнет. Диапазон люфта в каждом стыке составляет 3 мм. После этого на обрешетке красящей веревкой отбиваются фронтонные столбцы с шагом 3-5 столбцов. После укладки каждых трех рядов вертикальная и горизонтальная симметрии проверяются. Величина нахлеста по вертикали зависит от угла наклона кровли. Чем он меньше, тем больше следует делать нахлест. В случае необходимости обрезка черепицы осуществляется абразивным кругом по камню.

Схема укладки гибкой черепицы.

Разметка шатровой и вальмовой кровли производится от средней линии ската. Первая нижняя черепица размещается строго посередине нижнего ряда. Дальше выкладывается вертикальный ряд. Верхняя черепица должна оказаться в верхнем углу треугольника. Если этого не выйдет, то ряд следует сдвинуть за счет люфта. После этого выкладывается нижний ряд в две стороны от центральной черепицы к хребтам. От нижнего ряда проводится вертикальная разметка столбцов. Остальные ряды монтируются также от центра к краям.

Для обеспечения лучшей вентиляции верхний ряд черепицы не доводят до самого верха. Это пространство на завершающем этапе закрывается коньковой черепицей. Коньковая черепица должна закрывать саморезы крепления верхнего ряда черепицы. Крепление коньковой черепицы осуществляется саморезами к коньковому брусу. Конца свесов оформляются элементами с заглушками.

Устройство герметичных стыков черепицы с вентиляционными и печными трубами производится с помощью алюминиевой самоклеящейся ленты. К трубам конструкция крепится декоративной алюминиевой планкой.

Течь: причины и способы устранения

Если черепичная кровля дала течь, но только в одном месте, то, скорее всего, это следствие того, что треснула одна черепица. В этом случае ремонт заключается в ее замене. Эту работу может выполнить бригада из двух человек. Если же кровля протекает в разных местах, то это свидетельствует о нарушении всей конструкции. Возможно, был задан слишком маленький нахлест и ветер загоняет воду под черепицу.

Возможен и вариант с проседанием стропильной системы. В этом случае можно попробовать укрепить ее со стороны чердака методом подклинивания, не разбирая черепицу. Мелкий ремонт по устранению небольших недостатков нужно проводить раз в несколько лет. Обычно он сводится к очистке черепицы в местах стыка от грязи и мха. Бетонную черепицу можно подкрашивать цементной краской.

1metallocherepica.ru

технология, этапы установки, нюансы монтажного процесса

07 Августа 2018 2018-08-07

1703

Время чтения 11 минут

Прочитать позже
Отправим материал на почту
Распечатать

В статье собрана информация о технологии покрытия крыши битумной черепицей. Разобраны устройство кровли из мягкой черепицы, технология укладки битумных гонтов и нюансы монтажного процесса. Усвоив полученную информацию, Вы будете знать, что и в какой последовательности будут делать мастеров и задавать правильные вопросы, которые покажут, что вы разбираетесь в теме.

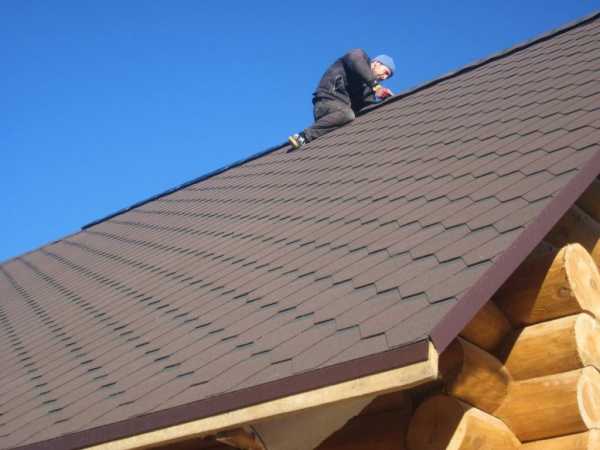

Крыша, покрытая мягкой черепицей

Обрешетка для мягкой черепицы

Начинать надо именно с разбора обрешетки. Так как битумная черепица – материал гибкий и тонкий, то он, ложась на любую плоскость, в точности повторяет все ее формы. Поэтому монтаж гибкой кровли проводят только на сплошную обрешетку, собранную или из досок, или из листовых или плитных материалов, к примеру, из влагостойкой фанеры или ОСП.

Дощатую обрешетку укладывают на стропильную систему крыши, оставляя между досками зазор в пределах 1 см. Это так называемый компенсационный зазор на случай влажностного и температурного расширения пиломатериалов.

Фанера и плиты ОСП укладываются на разреженную обрешетку из досок толщиною 20-25 мм и шириною 100 мм. Шаг установки досок зависит от размеров укладываемых листов или плит. К примеру, если для сплошной обрешетки выбрана фанера 125х125 мм, то шаг монтажа элементов обрешетки должен быть в пределах 70 см. Лист фанеры краями должен лечь на две крайние доски, а между ними должна оказаться еще одна. То есть фанерный лист должен лежать на трех досках, как минимум.

Сплошная обрешетка из досок

И два важных момента:

  • между укладываемыми плитами или листами оставляют зазор – 1 см;

  • укладку панелей производят со смещением в половину элемента, таким образом, добивается равномерное распределение нагрузок на все листы (плиты).

Технология монтажа гибкой черепицы

Как и все строительные процессы, укладка битумной черепицы делится на два этапа: подготовка, и непосредственный монтаж кровельного материала.

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу кровельных работ любой сложности. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Подготовительные работы

Первая подготовительная операция – это установка капельника. Собой этот элемент, изготовленный из окрашенного стального оцинкованного листа, представляет уголок длиною до 3 м. Ширина каждой полки варьируется в пределах 15-25 см. Назначение капельника – усилить карнизный свес и создать условия, при которых стекаемая с крыши вода не попала бы под обрешетку.

Крепят капельник к обрешетке кровельными гвоздями, которые забивают в верхнюю полку в шахматном порядке через каждые 15 см. Соседние планки устанавливают между собой внахлест со смещением минимум 3 см.

Монтаж капельника
Монтаж подкровельного (подкладочного) ковра

Сначала, что такое подкровельный ковер. Это рулонный материал из категории битумно-полимерных. Его укладывают на обрешетку, чтобы:

  1. Выровнять незначительные дефекты уложенной на стропила обрешетки.

  2. Увеличить гидроизоляционные качества кровельного покрытия.

  3. Предотвратить образование конденсата на деревянном настиле.

Итак, технология укладки мягкой черепицы на крышу начинается с монтажа подкровельного материала. В первую очередь его полосами укладывают на ендовы и карнизы. Но начинать надо с ендов. Подкладочный материал имеет ширину 1 м, поэтому его раскладывают так, чтобы он закрывал скаты от ендовы в две стороны по 50 см. При этом материал этого типа является самоклеящимся, поэтому обрешетку под ним не обрабатывают клеящими составами.

Подкладочный материал, уложенный на ендову
На нашем сайте Вы можете ознакомиться с самыми популярными проектами домов в отделке которых применялась технология вентилируемого фасада – от строительных компаний, представленных на выставке домов «Малоэтажная Страна».

Затем укладывают покрытие на свесы вдоль карниза. При этом вертикальную свисающую полку капельника прикрывают наполовину. Далее закрывают рулонным материалом оставшуюся открытую площадь ската крыши. Здесь несколько нюансов:

  • полосы подкровельного ковра укладывают на уже уложенные (на карниз и на ендову) так, чтобы горизонтальные стыки покрывались внахлест в 10 см, вертикальные в 15;

  • в каждую уложенную полосу забивают оцинкованные гвозди в местах нахлеста, то есть шляпки крепежей должны оставаться под краем соседней полосы, шаг крепежа 20-25 см;

  • полосы подкладочного ковра, которыми накрывают основную часть ската, укладывают перпендикулярно карнизу и коньку крыши, начиная снизу, раскатывая рулон вверх;

  • каждую полосу крепят по периметру гвоздями;

  • для повышения герметизации стыков края полос промазывают битумной мастикой.

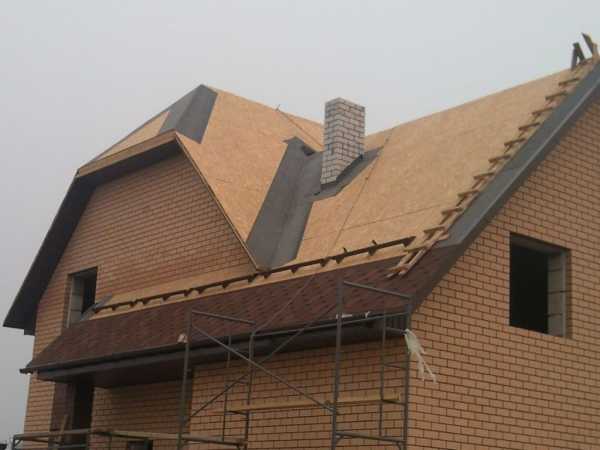

Укладка подкладочного материала на скат крыши

После того как подкровельный ковер будет полностью уложен, монтируют фронтонные планки. Они закрывают края уложенного материала вдоль ската и не дадут впоследствии проникнуть под него влаге. Монтаж планок производят точно так же, как и в случае с карнизными элементами.

Теперь необходимо усилить гидроизоляционные качества ендовы, потому что этот элемент подвергается самым большим нагрузкам от дождя и таящего снега. Для этого используют ендовый ковер – материал рулонного типа, изготовленный на основе резинобитумного состава, усиленного полиэстеровой сеткой. Он подбирается в цвет битумной черепицы.

Его просто раскладывают на ендову, приклеивая к подкладочному ковру битумной мастикой, которую наносят под края материала шириною 10 см. Дополнительно уложенную полосу пробивают по краям кровельными гвоздями. Шаг между крепежами – 20-25 см, отступ от краев полосы – 3 см.

Монтаж ендового ковра
Это может быть интересно! В статье по следующей ссылке читайте про битумный герметик для ремонтных работ.

Монтаж битумной черепицы

Подготовительный этап устройства кровли из гибкой черепицы завершен. Можно непосредственно переходить к укладке самого кровельного материала. Первая операция на этом этапе – монтаж стартовой черепицы.

В принципе, откуда начинать укладку (с середины карниза или от края), никакой разницы нет. Но специалисты рекомендуют при длинных карнизах монтаж начинать с середины. Таким образом проще нивелировать стартовую полосу по горизонтали.

Что такое стартовая полоса. Это та же рядовая черепица, у которой отрезаны лепестки. Хотя многие производители выпускают универсальный элемент, которым покрывают карниз крыши и ее конек.

Укладку стартовой полосы производят вдоль карниза, отступив от края свеса 1,5-2 см. При этом краями она должна обязательно закрывать фронтонные планки. Этот элемент является материалом самоклеящимся. Но его обязательно пробивают кровельными гвоздями по углам и по периметру через каждые 20 см, отступив от краев полосы 2-3 см. Если для стартовой полосы используют рядовую черепицу, на обратной стороне которой нет клеевого состава, то уложенный подкладочный ковер под место установки полосы обязательно промазывают битумной мастикой.

Монтаж стартовой полосы

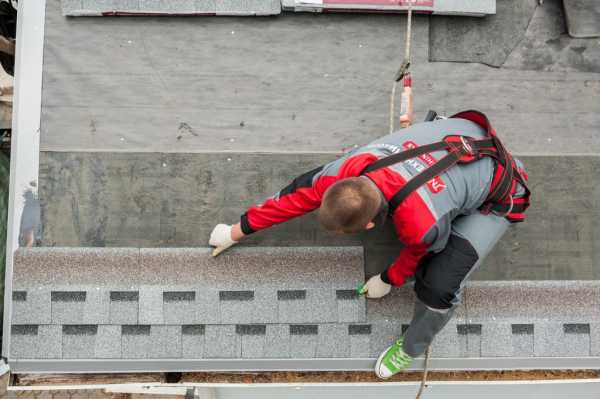

Монтаж рядовой черепицы

Основное требование к укладке первого ряда мягкой черепицы – отступ от нижнего края подкладочного ковра, равного 1 см. Немаловажное требование – правильное прибивание материала гвоздями. Крепежное изделие не должно врезаться в кровельный материал, оно должно его прижимать к обрешетке. Поэтому сильно прибивать или делать это косо нельзя.

При этом каждую битумную черепицу прибивают четырьмя гвоздями. Место забивание – 2,5 см от верхних краев лепестков. Делается это для того, чтобы шляпки гвоздей остались под укладываемым сверху элементом кровли из мягкой черепицы. Если угол наклона ската крыши больше 45°, то кровельный материал пробивается шестью гвоздями.

Теперь, что касается схемы укладки рядовых черепиц. Здесь все зависит от модели используемого материала. К примеру:

  • модель «Джаз» укладывают в независимости от расположения лепестков;

  • модель «Трио», «Саната» монтируют со смещением в половину лепестка.

Укладка и крепление рядовой черепицы
Это может быть интересно! В статье по следующей ссылке читайте про греющий кабель для кровли.
Оформление ендовы

В первую очередь формируют зону ендовы, в которую нельзя забивать гвозди. Это расстояние по 30 см в каждую сторону от оси ендовы. Это самое уязвимое место, где скопление воды всегда большое. Поэтому делать на этом участке какие-либо отверстия запрещено.

Но саму черепицу укладывают, закрывая зону ендовы с небольшим зазором в 5 см. Только на участках, где нельзя использовать гвозди, применяют битумную мастику. Поэтому эти участки обрабатывают ею, нанося шириною 10 см, и укладывают черепицу.

Оформление фронтона

Здесь технология та же:

  • монтаж производят так, чтобы от края уложенной планки до кровельного материала остался зазор, равный 1 см;

  • гибкую черепицу приклеивают к основанию и металлической планке мастикой и одновременно крепят гвоздями.

Примыкание к трубе

Дымоход, вентиляционные трубы – элементы, которые присутствуют на крышах обязательно. Самый опасный участок – это стык этих труб с кровельным материалом, поэтому его надо герметично закрыть.

Металлический плинтус трубы

Для этого делают выкройку из ендового материала или листового железа, покрытого защитной краской. Но предварительно стенки труб закрывают по периметру листовым железом, которое к трубам крепится саморезами. Высота такого плинтуса должна составлять 30 см.

Вырезают из ендового ковра полосу шириною 50 см. Ее укладывают около труб так, чтобы она закрыла плинтус (30 см) и уложенную битумную черепицу (20 см). Способ крепления полосы – битумная мастика.

Важный момент. Сначала закрывают так нижнюю сторону трубы (имеется в виду нижнюю по скату), затем две боковые с заходом на нижнюю, и в конце верхнюю с заходом на боковые.

Далее укладывают саму черепицу, промазывая уложенный ендовый материал мастикой. С боков трубы черепицу укладывают так, чтобы до трубы она не доставала 8 см. Остается только смонтировать металлические планки, которые устанавливают так, чтобы над стенками трубы образовался козырек. Поэтому форма планок Z-образная. На трубе залают штробу, куда утапливают верхнюю полку элемента. К самой трубе планки крепят саморезами. После чего стык штробы заполняют силиконовым герметиком.

Закрытие плинтуса ендовым ковром и битумной черепицей
Это может быть интересно! В статье по следующей ссылке читайте про мембранную кровлю – ее особенности и нюансы монтажа.
Герметизация кровельных проходов

Небольшие трубы, антенны создают в кровельном пироге стыки, через которые вода может проникнуть под кровельную конструкцию. Сооружая кровлю из мягкой черепицы, необходимо учесть и эти проходы. Для их герметизации используют специальные резиновые колпаки. Их укладывают так, чтобы они нижним краем заходили на уложенную черепицу на 2 см. На подкладочном ковре делают пометку, где надо вырезать сквозное отверстие под проход.

  1. Вырезают отверстие электролобзиком.

  2. С обратной стороны колпака наносят битумную мастику.

  3. Колпак укладывают по месту.

  4. Закрепляют его кровельными гвоздями, пробивая по периметру.

  5. Сверху юбки колпака наносят слой мастики.

  6. Проводят монтаж мягкой черепицы.

  7. Стык кровельного материала и колпака заполняют герметиком, который сверху посыпают каменной посыпкой.

Колпак для прохода
Оформление конька

Для покрытия конька крыши используют универсальный элемент, который применялся, как стартовая полоса. Его просто разрезают на три части, каждую часть укладывают вдоль конька поперек, свесив края с каждого ската, и прибивают к обрешетке кровельными гвоздями. Укладывают вырезанные части снизу к верху по наклонному ребру конька с нахлестом в 3 см. Чтобы вырезанные части хорошо сгибались по коньку, рекомендуется их немного прогреть строительным феном.

Как закрыть конек мягкой черепицей

Для обеспечения вентиляции крыши применяют специальные коньковые элементы, в конструкции которых есть прорези или отверстия. Через последние и происходит отток воздуха из-под кровельной конструкции.

Вентиляционный элемент устанавливают по коньку, крепят к обрешетке гвоздями, а затем поверх приклеивают битумную черепицу.

Как правильно монтировать битумную черепицу на крышу в видео:

Про ошибки в монтаже битумной черепицы смотрите в следующем видеоролике:

Это может быть интересно! В статье по следующей ссылке читайте про «дом танцующего света».

Заключение по теме

Итак, крыша из мягкой черепицы готова. Никаких других операций больше не потребуется. Главная задача производителя работ – строго следовать инструкции, которая прилагается к кровельному материалу. Надо обратить внимание на то, что есть определенные добавления или изменения в проводимой технологии по каждой модели черепиц. Они также обозначены в инструкциях.

Прочитать позже
Отправим материал на почту
Распечатать

m-strana.ru

виды, технология и особенности устройства

При кровельных работах можно использовать обычный шифер, профилированный лист и многие другие варианты. Но есть один кровельный материал, которым пользуются уже многие столетия и он до сих пор не потерял свою популярность – это черепица. Прочный, долговечный и обладающий привлекательным внешним видом материал. Кровля из черепицы прослужит Вам долгие годы. А какие разновидности существуют и как произвести монтаж кровли из черепицы? На эти и многие другие вопросы Вы найдете ответ в данной статье.

Кровля из черепицы — основные виды

Если еще несколько десятилетий назад при упоминании черепицы все подумали бы о глиняных плитках, уложенных на крыше, то сегодня вариантов такой кровли существует довольно много. Каждая разновидность по-своему хороша. Среди наиболее распространенных видов можно назвать следующие:

  • Керамическая черепица;
  • Металлочерепица;
  • Битумный вариант;
  • Цементно-песчаная черепица.
Керамическая черепица

Первой разновидностью черепицы, которой стали пользоваться много веков назад, считается керамическая. Этот материал производится из смеси глины с различными добавками, которые служат для увеличения прочности и долговечности. Все компоненты смешивают и помещают в специальную форму. Затем заготовка отправляется на обжиг, где подвергается воздействию температур 100 и более градусов.

Керамическая черепица имеет превосходный внешний вид. Но вот ее герметические свойства оставляют желать лучшего. При дожде влага проникает сквозь кровлю довольно свободно. Это происходит из-за сложности плотной укладки керамической черепицы, без образования щелей. Но этот недостаток устраняется путем монтажа гидроизоляционного материала.

Одним из самых распространенных на сегодняшний день видов черепичной кровли является металлочерепица. Этот материал появился не так давно, но уже успел завоевать множество положительных отзывов.

Битумная черепица

Металлочерепица изготавливается из оцинкованной стали. Металл пропускается через специальный станок, на выходе из которого получают профилированный лист или плитки. Для повышения устойчивости к внешним воздействиям и улучшения внешнего вида металл покрывается дополнительными материалами и смесями.

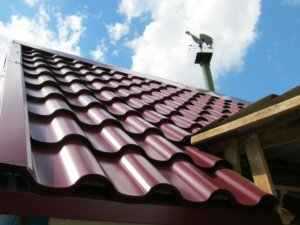

Металлочерепица

Такие изделия обладают рядом неоспоримых преимуществ. Во-первых, металлочерепица выпускается в большом ассортименте оттенков. Во-вторых, монтаж кровли из этого материала не занимает много времени. Кроме этого, металлочерепица служит гораздо дольше, чем керамические изделия.

Но есть и некоторые недостатки. Самый главный из них – это плохая звукоизоляция. Во время дождя капли, падая на кровлю, будут издавать довольно громкие звуки. Еще один минус – это недопустимость соприкосновения с битумом. Если во время монтажа такое произойдет, то срок службы металлочерепицы будет значительно меньшим.

Битумная черепица в последнее время также набирает популярность. Этот материал легко монтировать, при этом отходы практически отсутствуют. Битумная черепица прекрасно подходит для сложной кровли, так как ее легко резать и сворачивать. Минусом является то, что для монтажа необходимо сделать сплошную обрешетку. Эта особенность, во-первых, повышает вес крыши, а во-вторых, существенно увеличивает стоимость.

Цементно-песчаный вариант – это дешевая черепица. При ее изготовлении используются недорогое сырье, отсюда и низкая стоимость. Такая черепица обладает небольшим сроком службы, поэтому используется не так часто, как все предыдущие варианты.

При выборе черепицы для своей кровли важно понять, что вы хотите получить. Если для вас важен внешний вид, то следует выбирать керамические изделия. Если нужно минимизировать расходы, то лучше приобретать битумную или цементно-песчаную черепицу. Но самым оптимальным сочетанием цены, внешнего вида и срока службы является металлочерепица. Именно этот вариант и выбирают большинство застройщиков.

Устройство кровли из черепицы

Рассмотрим технологию устройства кровли из черепицы на примере металлочерепицы. Такой вариант является наиболее распространенным и легким в исполнении. Сам процесс укладки можно разбить на несколько этапов:

  1. Подготовка основы и теплоизоляция.
  2. Укладка металлочерепицы.
  3. Монтаж аксессуаров.

Металлочерепицу укладывают на обрешетку кровли. Особого усиления этой конструкции не требуется, так как сам материал весит немного. Снизу необходимо смонтировать теплоизоляционный слой. Такая защита не только предотвратит потери тепла, но будет служить шумоизоляцией.

Поверх обрешетки укладывается гидроизоляция. При этом нельзя использовать материал на битумной основе. От его соприкосновения с металлочерепицей, последняя быстро начнет «портиться». Поверх гидроизоляции монтируется еще одна обрешетка, с шагом равным шагу волны кровельного материала. Такая обрешетка необходима для создания воздушного зазора, который улучшить вентиляцию кровли.

Процесс монтажа металлочерепицы

Листы металлочерепицы укладываются внахлест и закрепляются при помощи саморезов. Последние должны быть высокого качества, так как от них в большей степени будет зависеть срок службы кровли. Саморезы выбираются из оцинкованной стали, с шайбой и резиновым уплотнителем.

При работе с металлочерепицей Вам обязательно придется разрезать листы. Для этого лучше использовать ножницы по металлу, ножовку или дисковые пилы с твердосплавными зубьями. Многие привыкли резать металл болгаркой, но этого делать нежелательно. Во время резки материал будет нагреваться, а это приведет к порче цинкового покрытия.

Другие разновидности черепицы укладываются по схожей технологии. Но в каждом случае стоит учитывать некоторые особенности. Например, при монтаже керамической черепицы очень важно иметь мощную обрешетку. Этот кровельный материал достаточно тяжелый, поэтому надежное основание просто необходим. Крепление черепицы осуществляется при помощи саморезов, при этом затягивать их с усилием не нужно.

Если Вы решили украсить свой дом черепичной кровлей, то стоит заранее познакомиться с нюансами ее монтажа. Самый простой вариант – это использовать металлочерепицу. Такой материал легко и быстро монтируется. Для других разновидностей черепицы методика укладки схожа, но со своими для каждого варианта нюансами. Зная их, Вы сможете качественно провести монтажные работы, а значит надежно защитить свой дом от воздействия окружающей среды.

www.krovlyakrysh.ru

Кровля из черепицы, устройство кровли из черепицы — Стройфора

Кровля из черепицы имеет свои особенности. При монтаже кровли из натуральной глиняной черепицы вес кровельного покрытия будет большим: от 40 до 70 кг на 1 кв/м в зависимости от размеров и формы плитки. Для такой кровли требуется усиленная система стропил и прочное основание. Оптимальный угол наклона скатов крыши для укладки натуральной черепицы от 22 до 60 градусов.

Стропильная система для кровли из черепицы

Длина и сечение стропильных ног под черепичную кровлю зависит от нескольких факторов. Древесина для стропил должна быть хорошо просушенной. Доски с влажностью более 15 % лучше не использовать.

В стандартных случаях для стропил под керамическую черепицу используют брус с сечением 50 х 150 мм, для усиленных стропил – 75 х 150 мм или 60 х 180 мм.

Шаг стропил зависит от угла наклонов ската крыши и колеблется в диапазоне от 0,8 до 1,3 м. При расчете ширины шага действует правило: чем больше высота крыши (значит, угол наклона скатов круче), тем шире шаг стропильных ног. Для наглядности, приведем пример: для крыши с углом наклона скатов 15 градусов ширина шага стропил составляет 80 см, 75 градусов – 1,3 м.

Также существует прямая зависимость ширины шага стропильных ног от их длины. Правило: чем стропила длиннее, тем шаг уже. Длинные стропила испытывают увеличенные нагрузки на прогиб. Чтобы их снизить сооружают поддерживающую систему из подпирающих стоек и подкосов.

Обрешетка кровли из черепицы

Правильная обрешетка не менее важна, чем крепкая стропильная система. Это основа, на которую крепятся все элементы кровельной системы: от кровельного покрытия, паро- и гидроизоляции до карнизных планок. Если обрешетка недостаточно прочная или сконструирована с ошибками, может возникнуть провис кровельного покрытия и повреждение других элементов кровли из-за неравномерно распределенной нагрузки.

Правила монтажа обрешетки для керамической черепицы

  1. Для обрешетки используют квадратные или прямоугольные бруски со сторонами 50 или 40 х 60 мм соответственно.
  2. Брусками больше стандартных на 15-20 мм усиливают обрешетку под карниз.
  3. Ширина карнизной доски – 100 мм.
  4. Количество брусьев контробрешетки определяется количество рядов черепицы + карниз.
  5. Брусья обрешетки состыкуются только на стропилах.
  6. Шаг обрешетки высчитывают исходя из размеров черепичной плитки. Для этого используют шаблоны полезной высоты одной плитки и мелованного шнура, зафиксированного на брусках контробрешетки. В среднем при стандартной ширине плитки 400 мм шаг обрешетки составляет 310-345 мм.
  7. Если угол наклона скатов крыши менее 16 градусов – обязательна сплошная обрешетка.

Состав кровельного пирога крыши из черепицы

Кровельный пирог под керамическую черепицу включает стандартные элементы:

  • гидроизоляция;
  • теплоизоляция;
  • пароизоляция.

Слой гидроизоляции защищает кровельную систему и подкровельное пространство от попадания осадков и талой воды. Таким образом, удается избежать плесени, грибковых заболеваний, гниения дерева или коррозии металлических элементов. Если угол наклона скатов крыши меньше 22 градусов требуется усиленная система гидроизоляции и вентиляции.

В качестве гидроизоляционного материала рекомендуется использовать рулонную мембрану. Она не пропускает воду, но пропускает пар. Благодаря этому излишки влаги из внутренних помещений свободно выводятся наружу, не оседая конденсатом на поверхности кровельных элементов. Расчет количества мембраны прост. Общая площадь скатов кровли с учетом припусков на укладку умножается на коэффициент 1,4.

Монтаж гидроизоляции осуществляется сверху от планки конька вниз до карниза. Рулоны раскатываются вдоль конька и карнизов с нахлестом следующего слоя на предыдущий 10-15 см. Дополнительно оставляются припуски (их обрезают после монтажа кровельного покрытия):

  • 15 см на фронтонах и карнизных свесах;
  • 15-20 см – на выступающих углах кровли;
  • в местах примыкания кровельного покрытия к вертикальным элементам крыши: стенам, шахтам вентиляции, антенному выходу, дымоходу.

Мембрана крепится к обрешетке в местах нахлеста. Можно использовать специальный степлер для рулонных материалов или скотч. Дополнительно мембрана фиксируется толевыми гвоздями или деревянными рейками по периметру и в местах примыкания.

В любой кровле есть, так называемые «мостики холода», через которые тепло из дома утекает наружу. Чтобы избежать теплопотерь монтируют слой утеплителя. Существует много видов утеплителя для крыши. Это может быть керамзит, пенополиуретан, пенополистерол, пенобетон, пеностекло, утеплитель из целлюлозы и базальтового волокна.

Для частного домостроения чаще всего базальтовые маты. Укладывается между стропилами. Для усиления эффекта, можно положить в два слоя. В этом случае второй слой стелется так, чтобы закрыть стыки между матами первого.

Нельзя допускать намокание утеплителя. Для предотвращения скапливания испарений из внутренних помещений, поверх матов кладется пароизоляционная мембрана.

Правила монтажа черепицы

Прежде чем начать укладку черепицы, ее поднимают на крышу и раскладывают небольшими стопками. Складировать плитки в одном месте не рекомендуется. Тяжелый материал может повредить обрешетку.

  1. Укладка черепицы начинается на всех кровельных скатах одновременно. Положили 2-3 ряда на одном скате, перешли на второй и т.д. Нарушение этого правила грозит повредить стропила и обрешетку из-за неравномерного распределения нагрузки.
  2. В первую очередь укладывается нижний ряд на карнизе и верхний вдоль конька. При необходимости плитка отрезается до нужных размеров. Используют шлифовальный элемент с диском для резки камня. Плитки двух первых рядов сразу не закрепляются. При укладывании промежуточных рядов, возможно, потребуется корректировка их положения.
  3. В соответствии с раскладкой отмечают направляющие линии вертикальных столбцов черепицы. Сначала отмечают линию фронтонов, затем через каждые 3-5 вертикальных столбцов.
  4. Укладку промежуточных слоев начинают с нижнего правого угла. Двигаются влево, затем вверх, затем вправо.
  5. Монтаж конька. Чтобы закрыть кровлю в районе конька комплект керамической черепицы включает специальные черепичные заготовки (или рейки) округлой формы. Каждая рейка крепится на обрешетку отдельно с помощью скобы, входящей в комплект. Можно использовать саморезы. Между рейками и ближайшим к коньку рядом черепицы оставляют зазор 0,5 см. Под рейки укладывается специальная уплотняющая лента, которая также образует зазор, обеспечивающий вентиляцию подкровельного пространства. Торцы конька закрываются доборными элементами.
  6. Для крепления плиток используют специальные оцинкованные саморезы. Нижний ряд вдоль карниза и коньковой планки требует усиленной фиксации. Здесь рекомендуется установить дополнительные точки крепления. На крутых крышах (с углом наклона более 60 градусов) необходима дополнительная система фиксации плиток на обрешетку с помощью шурупов и кляммеров.
  7. На карнизном свесе оставляют зазор для вентиляции подкровельного пространства размером 1,5-2 см.
  8. Оформление узлов примыкания. Полоски гидроизоляции, оставленные в местах примыкания кровельного покрытия с вертикальными элементами крыши, закрепляют любым доступным способом. Вокруг узла примыкания плитка укладывается с зазором 2-3 см. Труба со всех сторон закрывается специальной гофрированной лентой, алюминиевой или медной. Ленту можно покрасить в цвет черепицы.

stroyfora.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
