Устройство и схема башенных кранов


Башенные краны считаются самой популярной спецтехникой во время строительства высотных зданий. Это объясняется их конструкцией, что позволяет выполнять широкий спектр монтажных работ. Данная спецтехника также часто встречается на складах и полигонах, где используется для организации погрузочно-разгрузочных операций.

Как устроена грузоподъемная спецтехника

Башенный кран оснащен вертикальной поворотной башней, на которой закреплена стрела. Управление данной спецтехникой происходит с кабины машиниста. Обычно она размещается в верхней части башни на значительной высоте от поверхности. Устройство башенного крана позволяет ему совершать следующие операции:

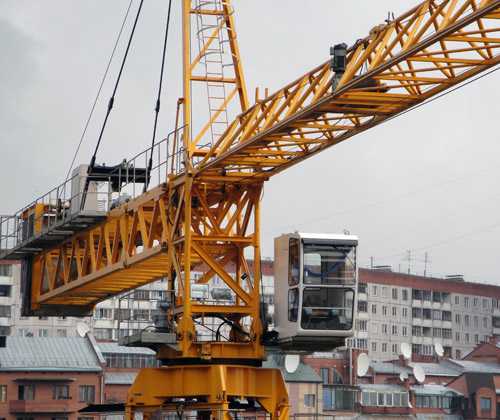

Устройство башенного крана

  • подъем и опускание грузов;
  • изменение вылета стрелы путем перемещения крюка относительно основной оси;
  • поворот на определенный угол;
  • перемещение машины.

Поднимание грузов осуществляется благодаря наличию грузовой лебедки, каната и крюковой подвески. Вращение поворотной части происходит относительно неподвижной благодаря наличию специального механизма поворота. Две эти части связываются между собой опорно-поворотным устройством. Именно оно передает опрокидывающие усилия от поворотной части на ходовую раму.

Классификация

Выделяют несколько разновидностей конструкции башенных кранов.

По типу башни

В зависимости от конструктивных особенностей башни, данные грузоподъемные машины могут быть:

  • с поворотной. Она с закрепленной стрелой и противовесом вращается вокруг своей оси во всех направлениях;
  • с неповоротной. Стрела и противовес закреплены на специальном шатре и вращаются вокруг основной опоры.

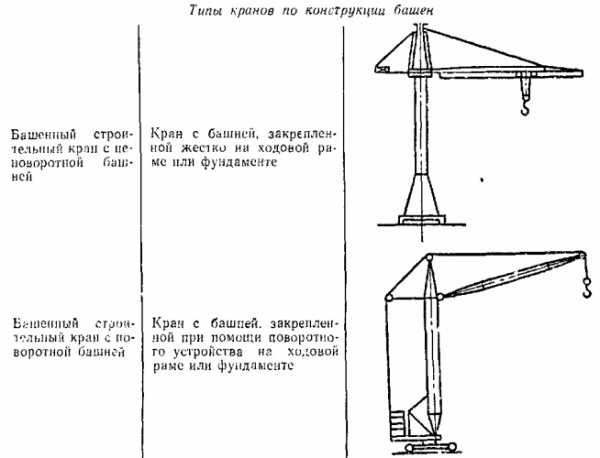

Типы кранов по конструкции башни

По типу стрелы

В зависимости от типа данного элемента башенные краны бывают:

  • с подъемной стрелой. В конструкции крана присутствует оголовок, который дает возможность изменять угол наклона;
  • с балочной стрелой. Она неподвижна, оснащена грузовой тележкой с грузозахватным механизмом.

Башенные краны по типу стрелы

По способу установки

В зависимости от способа монтажа на объекте выделяют несколько схем башенного крана:

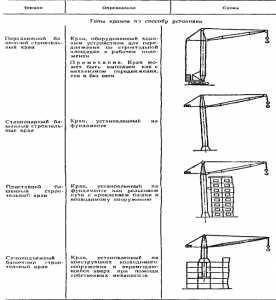

Классификация башенных кранов по способу установки

  • стационарный (приставной). Устанавливается в определенном месте без возможности перемещения по стройплощадке;
  • передвижной. Машина может перемещаться сама или при помощи тягача по подкрановым путям.

Самоходные модели чаще всего оснащаются поворотной башней. Такая конструкция башенного крана стоит дешевле остальных, облегчает его монтаж на строительной площадке и транспортировку. Стационарные модели пользуются не меньшей популярностью из-за отличных показателей грузоподъемности.

Устройство башенного крана неподвижного типа позволяет увеличивать его высоту путем использования специальных механизмов наращивания. Такие машины устанавливаются вначале строительства и жестко закрепляются к зданию. Постепенно, по мере продвижения рабочего процесса, высоту спецтехники наращивают. Такие модели имеют большой вылет стреловой части – около 30–60 м. Это позволяет обслуживать значительную площадь на протяжении всего периода ведения строительства.

Классификация по типу ходового механизма

Башенные краны по типу ходового устройства

В зависимости от ходового устройства данная специализированная техника бывает:

  • на рельсовом устройстве. Самые популярные из-за простоты эксплуатации и монтажа;
  • автомобильные. Устанавливаются на шасси автомобиля, что обеспечивает технике мобильность;
  • на шасси автомобильного типа. Монтируются на специально разработанное для данной модели шасси, имеет кабину;
  • пневмоколесные. Для пневмоколёсного шасси характерно отсутствие кабины;
  • гусеничные.
    Такие модели оснащены гусеничным ходовым механизмом;
  • шагающие. Оснащаются особым ходовым механизмом шагающего вида.

Базовые элементы конструкции

Благодаря продуманному устройству башенного крана обеспечивается его эффективная и безопасная работа. Основными конструктивными элементами данной спецтехники называют:

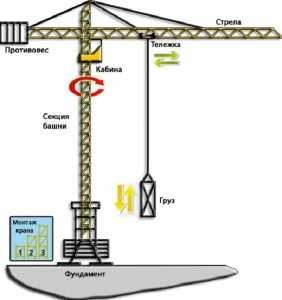

Схема башенного крана

  • рама. Может быть самоходной или перемещаться при помощи тягача на колесном или гусеничном ходу, на котором закреплены другие элементы;
  • опорно-поворотный механизм. Находится внизу или на вершине башни;
  • опорная платформа;
  • противовес. Предотвращает опрокидывание машины при перемещении тяжелых грузов;
  • башня. Основный элемент, который придает спецтехнике необходимую высоту и воспринимает большую часть нагрузки;
  • кабина. Размещается на значительной высоте для лучшего обзора за выполняемыми операциями;
  • стрела. Обеспечивает горизонтальное перемещение грузов с использованием специальных грузозахватных механизмов;
  • ходовая тележка.
    Содержит ходовую часть рамы;
  • консоль. Играет важную роль в обеспечении равновесия специализированной машины и предотвращает ее опрокидывание;
  • оголовок. Применяется для изменения положения стрелы в вертикальном направлении;
  • грузовая тележка. Присутствует на балочной стреле и служит для перемещения груза.

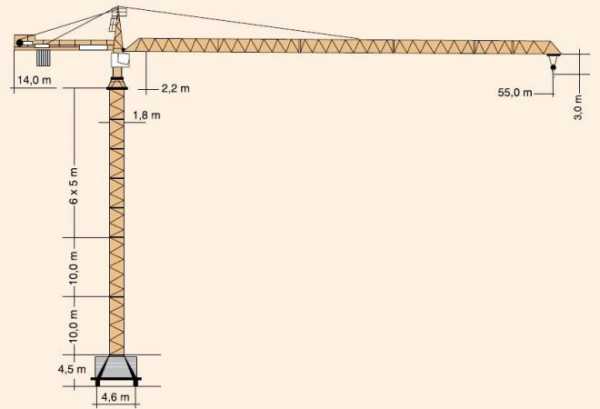

Габариты башенного крана Liebherr-132EC-H8

Подкрановые пути

Передвижные специализированные машины, оснащенные ходовым рельсовым устройством, требуют присутствия на объекте строительства особых подкрановых путей. Их качественное исполнение обеспечит безопасную и надежную работу техники.

Подкрановые пути все время подвергаются значительным эксплуатационным нагрузкам. Поэтому они должны регулярно проверяться на наличие любых дефектов, изменений геометрических параметров. Рельсовые пути также оснащаются заземлением. Оно необходимо для защиты, поскольку данная техника оснащается большим количеством высоковольтных элементов.

Схема подкрановых путей башенного крана

Видео по теме: Башенный кран


specnavigator.ru

Башенный кран: назначение, принцип работы, классификация

Это поворотная грузоподъемная машина стрелкового типа, доля которой в парке современного передвижного оборудования достигает 18%. Согласно истории, первый башенный кран спроектировал инженер Юлиус Вольф, в 1913 году. Предложенная им модель в 1928-м была оснащена балочной стрелой, позже доработана и в 1952-м — еще и поворотной.Конструкция этих машин постоянно улучшалась в соответствии с предъявляемыми к ним требованиями.
Назначение башенного крана — обеспечивать производительность погрузочно-разгрузочных операций на полигонах и строительных площадках, складах различной площади. И со временем эти задачи нужно было решать быстрее и безопаснее, при все увеличивающихся весах.

Вот устройство башенных кранов и улучшалось: например, в СССР к 1960 году их надежность была повышена на 50% (по сравнению с первой советской моделью, появившейся в 1936 году). И если до Второй Мировой они выпускались неспециализированно, то после их стали производить отдельные заводы. К 1960 году таких предприятий стало 28. А к 1980 году машины V-VI размерных групп, например, КБ-504 или КБ-675 уже отличались рабочей высотой до 150-180 м и максимально возможной грузоподъемностью до 40-50 т (по сравнению с 30 м и 1,5 т первых моделей).

Устройство башенного крана и принцип его работы

У любой современной модели есть пятерка ключевых составных частей:

  • Башня — верхне- или нижнеповоротная телескопическая или решетчатая трубчатая конструкция. В современных моделях может быть наращиваемого или подращиваемого типа, складываться (демонтаж производится прямо на объекте) или не разбираться.
  • Рабочая стрела
    — конструкция подъемного, балочного или шарнирно-сочлененного типа, оснащенная грузовой тележкой, сделанная из труб, либо уголков, либо профилей. Выделяют два ее типа — молотовидный и подвесной.
  • Опорная часть — несущая на себе все вертикальные и опрокидывающие нагрузки, поэтому к ее надежности предъявляются повышенные требования.
  • Ходовое устройство — механизм, обеспечивающий перемещение и повороты башенного крана. На практике это рельсовая или, реже, шагающая конструкция.
  • Кабина управления — рабочее пространство для оператора, отдающего команды.

С помощью 3 типов механизмов — можно выделить блоки, лебедки, полиспасты — выполняются основные операции: в общем случае они сводятся к передвижению и поворотам башенного крана, к вертикальной работе, то есть к подъему и опусканию стрелы, а также к горизонтальной — изменению ее вылета, либо перемещению грузовой тележки. Оператор из кабины отдает соответствующие команды.

Так, для поворота ОПУ (опорно-поворотное устройство) передает на ходовую раму (неподвижная часть) определенные вертикальные и опрокидывающие нагрузки. Груз захватывает крюковая обойма, закрепленная на канате, и при помощи лебедки выполняется его перемещение вверх-вниз, до рабочей высоты. Вылет стрелы тоже просто регулируется — ее опусканием и подъемом, а также перемещением грузовой тележки вдоль нее.

Классификация башенных кранов

Все многообразие современных моделей разделяют на 3 группы.

По назначению:

  • Общего назначения — для решения гражданских и общепромышленных задач, чаще всего, строительства;
  • Специальные — для эффективного проведения работ повышенной сложности;
  • Высотные (самоподъемные, ползучие, приставные) — для задач, решаемых на большой высоте;
  • Погрузчики — востребованы при высокопроизводительной работе, обычно актуальны на крупных складах.

По возможности перемещения:

  • Стационарные — могут быть универсальными или приставными;
  • Передвижные — могут быть прицепными или самоходными;
  • Самоподъемные — монтируемые прямо сверху возводимого объекта.

По типу ходового устройства:

  • На гусеницах
  • На пневмоколесах
  • На рельсах
  • На шасси
  • Шагающие
  • Автомобильные

Также нужно отметить, что по своим конструктивным особенностям актуальные сегодня линейки башенных кранов могут быть классическими, безоголовочными и быстромонтируемыми.

Классификация достаточно обширна, поэтому в отношении всех моделей проводится индексация. Башенные краны, в зависимости от их роли и исполнения, маркируются по группам. Причем с таким расчетом, что внутри каждой — похожие сборочные единицы, общие принципиальные схемы, унифицированные или даже аналогичные блок-модули. Таким образом почти каждая характеристика башенного крана, независимо от его производителя, заранее определена, что облегчает его выбор, эксплуатацию и ремонт.

o-cranes.ru

Устройство башенных кранов

Оглавление

Введение

Устройство башенных кранов

Механизм передвижения

Механизм поворота

Механизм изменения вылета и выдвижения башни

Механизм подъема

Металлоконструкция башенного крана

Приборы безопасности башенного крана

Заключение

Список литературы

Введение

Башенные краны, являясь универсальными монтажными машинами, применяются для монтажа высоких и протяженных сооружений там, где могут быть использованы стреловые самоходные гусеничные и пневмоколесные краны.

Основные преимущества башенных кранов:

1) стрела высоко крепится к башне крана, обычно выше отметки монтируемых конструкций, что позволяет подавать их в любую точку обслуживаемой территории в любой последовательности;

2) большая грузоподъемность при больших вылетах стрелы;

3) простота перемещения крана;

4) четкая организация монтажной площадки.

Недостатками башенных кранов являются длительность и трудоемкость монтажа и демонтажа, сложность транспортирования их с площадки на площадку и высокая стоимость путей. Все это значительно повышает стоимость эксплуатации крана и сокращает полезное время его работы. Современные модели башенных кранов предусматривают перевозку кранов при наименьшем демонтаже узлов и возможность быстрого монтажа и демонтажа без применения дополнительных механизмов.

Большое разнообразие типов кранов затрудняет их эксплуатацию. Для устранения разнотипности утвержден типаж башенных кранов единого ряда типа КБ. В основу типажа положен грузовой момент. Типаж включает краны КБ-4; КБ-16; КБ-25; КБ-40; КБ-60; КБ-100;’КБ-160 и КБ-250 (где цифрой обозначен грузовой момент, т. е. произведение максимального веса поднимаемого груза на вылет, ему соответствующий, в тс-м).

Краны типа КБ изготовляют из унифицированных узлов, выпускаемых специализированными заводами. В настоящее время выпускают краны КБ-60, КБ-100 и КБ-160.

По грузоподъемности башенные краны подразделяются на три группы: – для подъема легких грузов — менее 5 т, с грузовым моментом до 60 тс-м; – для подъема средних грузов — от 5 до 25 т, с грузовым моментом до 300 тс-м; – для подъема тяжелых грузов — более 25 т, с грузовым моментом более 300 тс-м.

Башенные краны получили массовое распространение в строительстве.

По назначению башенные краны делят на:

а) краны малой мощности грузоподъемностью до 5 т для обслуживания малоэтажного гражданского строительства;

б) краны средней мощности грузоподъемностью от 5 до 25 г для обслуживания многоэтажного гражданского и промышленного строительства;

в) краны большой мощности грузоподъемностью 25—75 т, а иногда и до 100 т для монтажа сборных элементов конструкции в гидростроительстве и промышленном строительстве.

В гидротехническом строительстве башенные краны малой мощности применяют для обслуживания вспомогательных работ; краны средней мощности используют преимущественно как краны-бетоноукладчики для подачи бетонной смеси бадьями в блоки бетонирования при возведении монолитных бетонных сооружений; краны большой мощности используют в качестве монтажных кранов при возведении сооружений из сборного железобетона.

Монтажные большегрузные башенные краны особенно эффективны для обслуживания строительства низконапорных гидроузлов с весом сборных элементов до 70—80 т и даже 100 т; они перемещаются с обеих сторон сооружения.

Устройство башенных кранов

Башенный кран – поворотный кран со стрелой, закрепленной в верхней части вертикально расположенной башни (рис. 1). Основные параметры башенного крана: грузоподъемность, вылет, высота подъема груза, глубина опускания груза, скорость подъема (опускания) груза, скорость поворота башни, скорость перемещения крана.

Существует множество типов башенных кранов. Они нашли широкое применение при строительстве зданий и сооружений в производстве погрузочно-разгрузочных работ. Башенный кран состоит из следующих основных узлов: башня, ходовая рама с колесами, опорно-поворотное устройство, поворотная платформа с грузовой и стреловой лебедкой, с противовесом; механизм поворота и электрооборудования, механизм подъема груза, механизм для изменения вылета, механизм передвижения крана и т.д.

Рис. 1. Башенные краны

а – быстромонтируемый кран на винтовых опорах РБК-2-20; б – кран на рельсовом ходу КБ-504А: 1 - ходовая рама; 2 - опорно-поворотное устройство; 3 - поворотная платформа; 4 - механизм поворота; 5 - грузовая лебедка; 6 - стреловая лебедка; 7- противовес; 8 - башня; 9 - кабина; 10 - стреловой расчал; 11 - тележечная лебедка; 12 - стрела; 13 - грузовая тележка; 14 - крюковая подвеска.

Все башенные краны имеют башню, что подразумевается уже самим их названием, и стрелу; эти башни и стрелы бывают самыми разнообразными. Башня крана – как бы его остов, который служит для поддержания стрелы на определенной высоте, а также для передачи нагрузок со стрелы на ходовую раму и крановые пути. Башню изготовляют из металлических уголков или труб, иногда бывают башни, выполненные в виде сплошной трубы. В вертикальном положении башни крепятся на портал или шарнирно с помощью подкосов.

У ряда кранов высота башни при необходимости может меняться с помощью выдвижных секций (телескопические и наращиваемые башни). Существуют краны с башней, которая складывается в боковом направлении с помощью монтажного полиспаста. Такой тип башни особенно удобен при транспортировке крана с одного объекта на другой. Если башня крана – его корпус, то стрела – его рука, с помощью которой кран дотягивается до нужного предмета, находящегося от него на определенном расстоянии. Стрелы крепят к верхней части башни. Они бывают подъемными или балочными.

Преимущество подъемных стрел заключается в сравнительно малом их весе и размерах, меньшей трудоемкости монтажа и перевозки. Краны с подъемными стрелами наиболее распространены в строительстве. Недостатком подъемных стрел является то, что для изменения вылета крюка нельзя горизонтально переместить груз, поэтому необходимо производить поворот и передвижение крана: Стрелы бывают подвесные, подвесные с гуськом, подвесные со стойками, молотовидные. Больше всего из них распространены подвесные подъемные стрелы. Так же, как и башни, стрелы изготовляют из уголков или труб большого диаметра. Решетчатые конструкции из труб легки, прочны, способны выдерживать большие ветровые нагрузки. Балочные стрелы бывают подвесные и молотовидные. Последние менее распространены из-за довольно значительного веса и больших габаритов. Нижний пояс подвесной балочной стрелы представляет собой двутавровую балку, по которой перемещаются катки грузовой тележки, необходимой для подвешивания и перемещения грузов.

Важный элемент башенного крана – ходовая рама для передачи действующих нагрузок на крановые пути. У кранов с неповоротными башнями ходовые рамы выполнены в виде закрытого шатрового или открытого П-образного портала. У большинства кранов, имеющих неповоротную башню, ходовая рама – шатровая, выполненная в форме усеченной пирамиды. В кранах с поворотными башнями действующие на кран нагрузки передаются на ходовую раму через опорно-поворотное устройство, размещенное в верхней части рамы, и с нее – на крановые пути. Через опорно-поворотное устройство у мобильных кранов башня соединена с ходовой рамой. Само по себе опорно-поворотное устройство необходимо для обеспечения вращения поворотной части башенного крана относительно неповоротной части и для передачи нагрузок с поворотной части на неповоротную. Это устройство расположено на поворотной платформе крана.

В верхней части башни находится оголовок, который жестко соединен с башней или связан с нею с помощью опорно-поворотного устройства. На противовесной консоли, расположенной со стороны, противоположной стреле, размещены противовесы, а также грузовая, стреловая и тележечная лебедки. На башенных кранах с поворотной башней вместо противовесной консоли устанавливают более простые по конструкции распорки, предназначенные для отвода от башни ветвей стреловых канатов. На распорках крепят только блоки стрелового расчалю и грузового каната. Железобетонные блоки балласта и блоки противовеса нужны для повышения устойчивости крана как в рабочем, так и в нерабочем состоянии. В кранах с неповоротной башней противовес располагают на конце противовесной консоли, а в кранах с поворотной башней — на поворотной платформе.

Механизм передвижения

Механизмы передвижения различных кранов существенно отличаются друг от друга; их компоновка во многом зависит от типа и характера ходового оборудования. Ходовое оборудование бывает автомобильное, пневмоколесное, гусеничное, шагающее и рельсовое. Передвижные башенные краны выпускаются на рельсовом и автомобильном ходу. Приставные краны не имеют механизма передвижения. Башенный кран на автомобильном ходу (например, АБКС-5) во время работы вывешивается на опорах и передвигаться не может.

Как правило, башенные краны опираются на рельс четырьмя, восемью, двенадцатью, а тяжелые – 32 колесами. При наличии восьми или большего числа колес их объединяют в ходовые балансирные (рычажные) тележки. Это делают для того, чтобы равномерно распределить нагрузку от крана на все колеса.

При жестком креплении ходовых колес (рис.2 а) за счет допустимых продольных и поперечных уклонов путей и неодинаковой жесткости основания кранового пути и самих рельсов может произойти перегрузка отдельных колес. При объединении колес в балансирные тележки (рис.2 б,в) нагрузка воспринимается всеми колесами. Для равномерного распределения этой нагрузки соотношение плеч рычагов-балансиров выбирают: для двухколесной тележки 1:2, для трехколесной 1:3 и т.п..


Рис.2 Схемы ходовой части рельсовых кранов.

mirznanii.com

Башенный кран

Башенный кран является специализированным оборудованием, предназначенным для выполнения подъемно-транспортных операций на строительных объектах средней и высокой этажности. В ряде случаев использование альтернативной техники невозможно.



Эксплуатация и применение башенных кранов



Активно развивающаяся строительная отрасль нуждается в подобном оборудовании для возведения зданий и сооружений повышенной этажности из монолитного железобетона и кирпича. Как правило, башенный кран чаще всего можно встретить на строительных площадках, на территории полигонов, складов, где производятся погрузо-разгрузочные работы с транспорта, при выполнении ряда строительно-монтажных операций. Существенным достоинством подобной строительной техники является возможность корректировать уровень подъема стрелы, изменения её вылета (в результате подъема/спуска или перемещения вдоль ее оси грузовой тележки), изменять поворот крана и перемещать его по территории строительного объекта. Для подъема различных строительных материалов и других грузов используют канаты, грузовые лебедки или крюковые обоймы.


Башенный кран представляет собой конструкцию, состоящую из следующих элементов.



Устройство башенного крана - Башня


У кранов общего назначения башни различаются по исполнению и бывают сплошностенчатыми или решетчатыми. Для изготовления башни первого вида подходят металлические трубы или листы, а для второго - только трубы, имеющие малый диаметр, уголки или гнутые профили. Соединение элементов некоторых башен аналогично конструкции телескопа, и называется подобным образом - телескопическое. Наиболее популярными считаются модели решетчатых башен, которые имеют квадратное сечение. Существует разделение на разборные и неразборные башни которые соответственно нуждаются/не нуждаются в монтаже. Увеличить высоту башни позволяют методы наращивания или подращивания. Различают краны с поворотным (поворот башни осуществляется как в нижней, так и в верхней части, в зависимости от конструкции) и неповоротным элементом. Краны для высотного строительства имеют приставную конструкцию башни, которая имеет две опоры – земля и каркас возводимого здания.



Стрела башенного крана





Её можно назвать главным рабочим органом. Имеет квадратное, прямоугольное или треугольное поперечное сечение. Башенный кран, как правило, комплектуется разными видами стрел, в зависимости от выполняемых задач. Огромные нагрузки требуют наличия жесткого крепления стрелы. Подъемная стрела монтируется на башню за счет шарнира. Её простая конструкция является основным преимуществом, к тому же кран, оснащенный стрелой такого типа, имеет меньшую массу, более маневренный и удобный в процессе работы. К минусам можно отнести невозможность проведения работ в непосредственной близости к башне крану и невозможность перемещения грузов в горизонтальной плоскости. Шарнирно-сочлененная стрела представляет собой конструкцию, состоящую из двух элементов – основного и головного и позволяет совершать вылет и подъем крюка на значительную высоту.



Опорно-поворотные устройства башенного крана







В группу ОПУ входят поворотная платформа, оснащенная лебедками и поворотный механизм. Эти устройства позволяют поворотной части башни совершать вращательные движения относительно основания. Поворотная платформа, которая соединяется ходовой частью крана, предназначена для установки башни с оголовком, который удерживает стрелу, распорки, электроаппаратуры и противовесных плит. Чаще всего в качестве противовеса используют железобетонные плиты, жестко закрепленные на платформе. Кран, оборудованный балочной стрелой и неповоротной башней, оборудован распорками для монтажа противовеса в виде рамы или фермы.



Башенный кран - опорная часть


В зависимости от типа башни, от способа передвижения и от установленного ходового устройства конструкция этого элемента может быть совершенно разной. Башенные краны принято делить на 4 основные группы: передвижные, приставные, самоподъемные и стационарные. Соответственно, передвижные краны оборудованы ходовыми тележками, закрепленными на нижней раме, на которые приходится основная доля нагрузки. Большая часть башенных кранов передвигается по рельсам. Необходимость монтажа рельсовых путей для перемещения крана по строительной площадке является основным недостатком подобной строительной техники. В стационарных кранах опорная часть, выполненная в виде рамы,крепится к монолитному / железобетонному основанию. Работа на строительных объектах повышенной этажности предполагает дополнительное крепление крана к каркасу здания и на межэтажном перекрытии – такие модели крана называются приставными или самоподъемными.



Башенный кран - кабина управления


Кабина управления предназначена для управления краном, и, обычно, расположена в верхней части башни. Кабины башенных кранов бывают четырех видов: открытого, закрытого типов, обычные и кабины с панорамным обзором. Кран оборудуется одним из видов кабин, в зависимости от условий работы. Первый вид подходит для работы в закрытых помещениях с отоплением, второй вид – для работы на улице, в помещениях без отопления или в помещениях химических, горячих и прочих цехов, где присутствуют пыль или вредные газы. Открытые панорамные кабины обеспечивают обзор оператору крана за счет установки на вращающейся платформе. Открытый тип кабины башенного крана предполагает наличие ограждения высотой не менее 0,7 м.



Башенный кран это незаменимый подъемный механизм на всех крупных строительных площадках, где объем перегружаемого материала достаточно велик.



promplace.ru

2. Устройство башенных кранов

2.1 Краны серии КБ являются наиболее массовыми, их характерными особенностями являются 1 – 4:

- использование электрического многомоторного привода с питанием от сети переменного тока 220/380 В;

- максимальное использование унифицированных узлов и механизмов;

- применение устройств плавной посадки грузов с малой скоростью, плавного пуска и торможения механизмов;

- возможность перемещения кранов по криволинейным участкам подкрановых путей и высокая мобильность.

2.2 Металлоконструкции башен и стрел кранов выполнены сплошными трубчатыми или решетчатыми.

2.3 Выпускаются серийно башенные строительные краны серии КБ 3...7 размерных групп с грузовым моментом 100...400 тм. Краны отдельных размерных групп имеют унифицированные узлы и механизмы, к которым относят: грузовые и стреловые лебедки, механизмы поворота и передвижения, опорно-поворотные устройства, кабины, крюковые подвески и электрооборудование.

2.4 У кранов с поворотной башней (рисунок 8) опорно-поворотное устройство 1, расположено на ходовой раме 2, имеющей ходовые тележки 3 с механизмами передвижения. Поворотная часть крана включает поворотную платформу 4, на которой размещены грузовая 5 и стреловая 6 лебедки, механизм поворота, плиты противовеса 7, башня 8 с оголовком 9 и распоркой 10. В верхней части крана расположена кабина управлення 11 и шарнирно закреплена стрела 12. Если на кране установлена балочная стрела, она снабжена грузовой тележкой.

2.5 У кранов с неповоротной башней (рисунок 9) опорно-поворотное устройство 1 расположено в верхней части башни. Поворотная часть таких кранов включает поворотный оголовок 9, механизм поворота, стрелу 12 и противовесную консоль 14, на которой размещены грузовая 5 и стреловая 6 лебедки, противовес 15, предназначенный для уменьшения изгибающего момента действующего на башню крана. Для перемещения грузовой тележки 13 используется лебедка передвижения тележки 4. На ходовой раме 2 уложены плиты балласта 16. Для подъема и опускания верхней части крана при монтаже и демонтаже, наращивания башни по высоте в процессе эксплуатации, кран снабжен монтажной стойкой 17 с лебедкой и полиспастом.

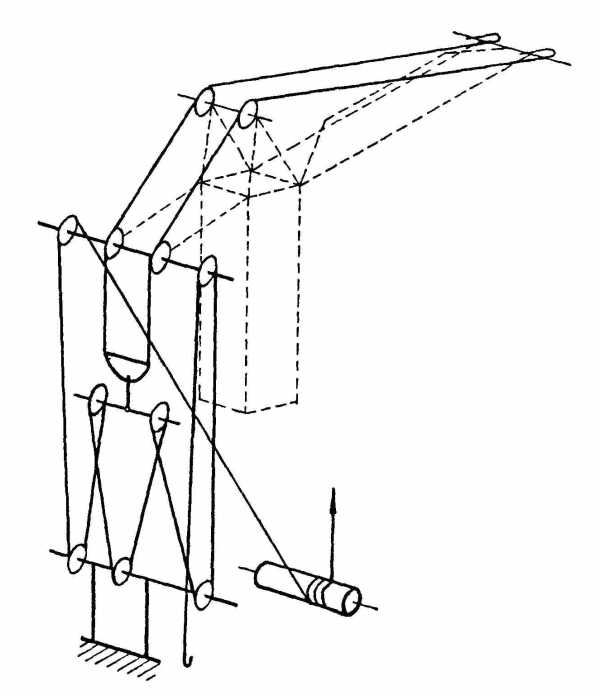

2.6 На рисунках 10 и 11 приведены схемы запасовки канатов кранов серии КБ 4-й размерной группы, а на рисунках 17 и 18 – кинематические схемы унифицированных механизмов кранов той же группы.

2.7 Грузовая характеристика крана – это график зависимости грузоподъемности от вылета. Высотная характеристика – это график зависимости высоты подъема от вылета. Совмещенные на одном чертеже эти графики называются грузовысотными характеристиками.

2.8 Технические характеристики некоторых башенных кранов серии КБ приведены в таблице 1.

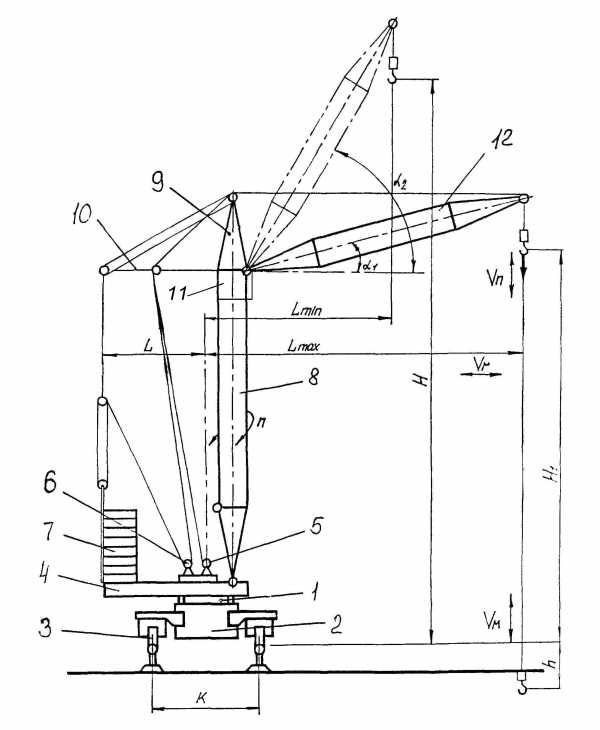

Рисунок 8 - Башенный кран с поворотной башней и подъемной стрелой:

1 - опорно-поворотное устройство; 2 - ходовая рама; 3 -ходовая тележка; 4 - поворотная платформа; 5 - грузовая лебедка; 6 - стреловая лебедка; 7 - противовес; 8 - башня; 9 - оголовок; 10 - распорка; 11 - кабина управления; 12 – стрела

Рисунок 9 - Схема башенного крана с неповоротной башней и балочной стрелой:

1 - опорно-поворотное устройство; 2 - ходовая рама; 3 - ходовая тележка; 4 – лебедка передвижения грузовой тележки; 5 -грузовая лебедка; 6 - стреловая лебедка; 8 - башня; 9 - оголовок; 12 - стрела; 13 - грузовая тележка; 14 - противовесная консоль; 15 – противовес; 16 - балласт; 17 - монтажная стойка

а)

б)

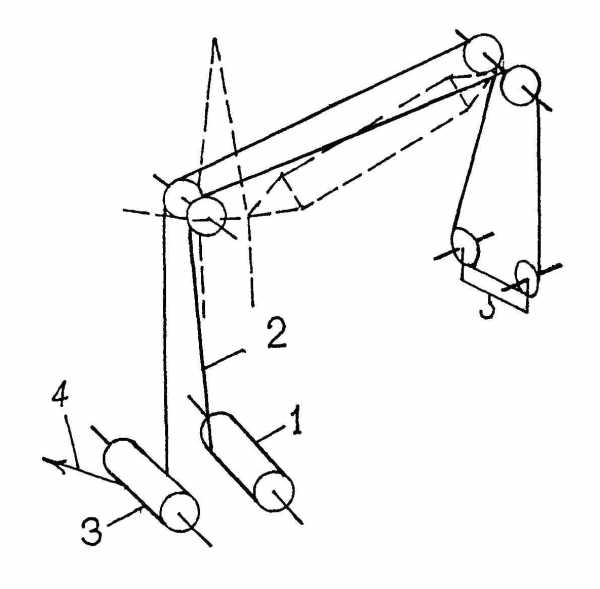

Рисунок 10 - Схемы запасовки канатов башенных кранов 4-й размерной группы:

а - грузового каната кранов с подъемной стрелой; б - грузового каната кранов с балочной стрелой; 1, 3 – грузовые барабаны; 2, 4 - грузовые канаты

а)

б)

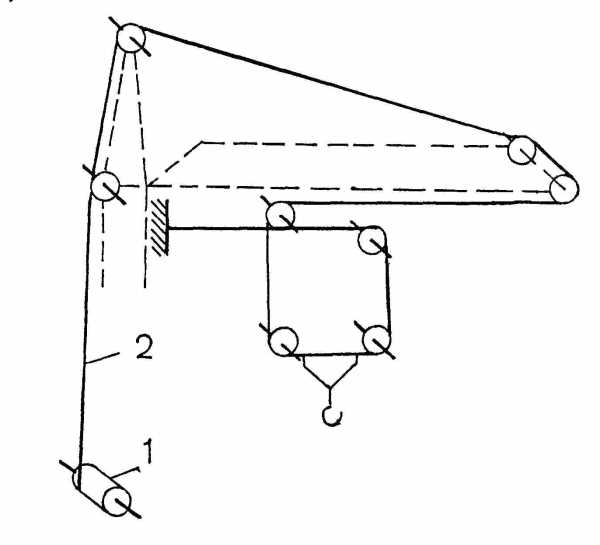

Рисунок 11 - Схемы запасовки канатов башенных кранов 4-й размерной группы:

а - каната передвижения грузовой тележки; б - каната подъема (опускания) стрелы

Таблица 1 - Технические характеристики башенных кранов

Параметры

Индекс машины

КБ-301

КБ-09ХЛ

КБ-402Б

КБ-403А

КБ-504А

КБ-674А

КБ-676

1

2

3

4

5

6

7

8

Максимальный грузовой момент, тм

100

125

160

157

280

400

400

Кратность грузового полиспаста

2/4

2/4

2

2

2

2/4

2/4

Грузоподъемность

при наибольшем вылете, т

4

5

5

4

8

10

5,6

Грузоподъемность

максимальная, т

4/8

5/8

8

8

10

25

12,5

Вылет, м

при горизонтальной (наклонной) стреле:

наибольший L1

25(22)

-

-

30

35

35

50,5

при максимальной грузоподъемности

12,5

-

-

19,6

28

16

25,6

наименьший L3

4

-

-

5,5

6,0

4

3,5

При подьемной стреле:

наибольший L1

-

25

25

-

-

-

-

наименьший L2

-

15,6

13

-

-

-

-

Высота подьема крюка, м:

наибольшая при горизонтальной (наклонной) стреле Н12)

32 (43)

-

-

41

60

46

83

наибольшая при

подьемной стреле:

на максимальном вылете

Н1

-

22

46,1

-

-

-

-

на минимальном вылете

Н

-

37

60,6

-

75

-

-

Р

Іі

Глубина опускания, м

5

5

5

3

5

5

5

Рабочие скорости м/мин:

подъема груза максимальной массы

18

15,3

22,5

40

60

17,5

35

подъема максимальная

30

33,3

22,5

58

160

100

100

плавной посадки груза наибольшей массы

массьі

3,6/1,8

3,5/1,6

5

5

3

1,25/2,5

2,5

передвижения крана

28

30,5

17,9

18

20

20

20

передвижения грузовой

тележки

30

-

-

7…30

4,8/36,7

4,8/36,7

Частота вращения, мин-1

0,7

0,8

0,6

0,6

0,75

0,05/0,6

0,08/0,6

Задний габарит, м

3,6

3,6

4,5

4,5

5,5

15

18

Установленная мощность, кВт

60,1

59,8

58

85

204,4

137,2

157

Маса конструктивная, т

38

30,7

49,5

50

106

115,5

137,2

Маса противовеса, т

40

28

ЗО

ЗО

56

82,4

95,9

Масса общая, т

76

70,7

79,5

80

162

210,4

233,1

studfiles.net

ОПИСАНИЕ УСТРОЙСТВА И ПРИНЦИПА ДЕЙСТВИЯ БАШЕННОГО КРАНА

Строительные башенные краны являются ведущими грузоподъемными машинами в строительстве и предназначены для механизации строительно-монтажных работ при возведении жилых, гражданских и промышленных зданий и сооружений, а также для выполнения различных погрузочно-разгрузочных работ на складах, полигонах и перегрузочных площадках. Они обеспечивают вертикальное и горизонтальное транспортирование строительных конструкций, элементов зданий и строительных материалов непосредственно к рабочему месту в любой точке строящегося объекта. Темп строительства определяется производительностью башенного крана, существенно зависящей от скоростей рабочих движений.

Рабочими движениями башенных кранов являются подъем и опускание груза, изменение вылета стрелы (крюка) с грузом, поворот стрелы в плане на 360°, передвижение самоходного крана. Отдельные движения могут быть совмещены, например подъем груза с поворотом стрелы в плане. Все башенные краны снабжены многомоторным электроприводом с питанием от сети переменного тока напряжением 220/380 В. В общем случае каждый башенный кран — это поворотный кран с подъемной (рис. 1.1, а) или балочной (рис. 1.1, б) стрелой, закрепленной в верхней части вертикально расположенной башни.

Рис. 1.1 Типы и параметры башенных кранов.

Работы выполняемые строительными кранами многообразны. В жилищном и гражданском строительстве при помощи башенных и других кранов осуществляются разгрузка автотранспорта, монтаж железобетонных и металлических деталей и конструкций, подъем строительных материалов и деталей на высоту этажей, где ведутся работы. В промышленном строительстве, кроме основных строительных работ по возведению промышленных зданий, башенными и стреловыми кранами ведутся работы по монтажу крупного промышленного оборудования, доменных печей, кауперов, цементных и нефтеперерабатывающих заводов и др. В гидротехническом строительстве при помощи башенных и других кранов ведутся работы по изготовлению каркасов из крупной арматуры, установке арматуры и железобетонных элементов плотины и частично по укладке бетонной смеси в тело плотины.

По конструкции башен различают краны с поворотной и неповоротной башнями. Башни кранов могут быть постоянной длины и раздвижными (телескопическими). У кранов с поворотной башней (рис. 1.1, а) опорно-поворотное устройство, на которое опирается поворотная часть крана, расположено внизу на ходовой раме крана или на портале. Поворотная часть кранов включает поворотную платформу, на которой размещены грузовая и стреловая лебедки, механизм поворота, противовес, башня с оголовком, распоркой и стрелой. У кранов с неповоротной башней (рис. 1.1, б) опорно-поворотное устройство расположено в верхней части башни. Поворотная часть таких кранов включает поворотный оголовок, механизм поворота, стрелу и противовесную консоль, на которой размещены лебедки и противовес, служащий для уменьшения изгибающего момента, действующего на башню крана и для улучшения его устойчивости. В случае близкого взаимного расположения двух кранов без ходового оборудования, в конструкции одного из них (стрела которого находится ниже) не используется оголовок с вантовыми растяжками, а горизонтальность стрелы обеспечивается высокой жесткостью металлоконструкции. Отсутствие оголовка в этой ситуации позволяет уменьшить высоту башни более высокого крана, зона работ которого пересекает место расположения крана без оголовка.

На ходовой раме кранов с неповоротной башней уложены плиты балласта, а с боковой стороны башни расположены монтажная стойка с лебедкой и полиспастом, предназначенная для поднятия и опускания верхней части крана при его монтаже и демонтаже. Ходовые рамы опираются на ходовые тележки, которые обеспечивают передвижение кранов по подкрановым путям. Краны с поворотной башней имеют ограниченный грузовой момент из-за из-за ограничений габаритных размеров низко расположенной поворотной платформы с противовесом. Такая конструкция весьма популярна в быстромонтируемых башенных кранах с небольшим грузовым моментом.

По типу стрел различают краны с подъемной (маневровой) и балочной стрелой. У кранов с подъемной стрелой (см. рис. 1.1, а), к головным блокам которой подвешена крюковая подвеска (грузозахватный орган крана), вылет изменяется поворотом стрелы в вертикальной плоскости относительно опорного шарнира с помощью стреловой лебедки. В случай подъема стрелы в положение, близкое к вертикальному, такое техническое решение позволяет значительно увеличить максимальную высоту подъема, а также позволяет расположить кран и выполнять работы в непосредственной близости от препятствий – других кранов и стен существующих строений. У кранов с балочной стрелой (см. рис. 1.1, б) вылет изменяется при перемещении по нижним ездовым поясам стрелы грузовой тележки с подвешенной крюковой подвеской. Перемещение грузовой тележки осуществляется с помощью тележечной лебедки и каната. Эта конструкция наиболее популярна, так как обеспечивает высокую производительность работы крана.

По способу установки краны разделяют на передвижные (рис. 1.2, в), стационарные (рис. 1.2, а) и самоподъемные (рис. 1.2, б). Передвижные башенные краны по типу ходового устройства подразделяют на рельсовые, автомобильные, на специальном шасси автомобильного типа, пневмоколесные и гусеничные. Рельсовые краны наиболее распространены. Стационарные краны не имеют ходового устройства и устанавливаются вблизи строящегося здания или сооружения на фундаменте. При возведении зданий большой высоты передвижные и стационарные краны для повышения их прочности и устойчивости прикрепляют к возводимому зданию. Прикрепляемые к зданию стационарные краны называют приставными; прикрепляемые к зданию передвижные краны, работающие как приставные, называют универсальными. Самоподъемные краны применяют, в основном, на строительстве зданий и сооружений большой высоты, имеющих металлический или мощный железобетонный монолитный каркас, который служит их опорой. Перемещение самоподъемных кранов вверх осуществляется с помощью собственных механизмов по мере возведения здания.

Перевозка башенных кранов в зависимости от их конструкций и параметров осуществляется автотягачами на подкатных пневмоосях в сложенном виде (мобильные краны), без промежуточных секций башни (перевозятся отдельно), с разборкой на отдельные узлы (под регламентированные габариты автотранспорта).

Работа свободностоящих, передвижных и стационарных кранов возможна до определенной высоты. Для сохранения устойчивости крана при увеличении высоты подъема его башню крепят к конструкциям возводимого здания или сооружения одним, двумя, а иногда тремя креплениями, устанавливаемыми на различной высоте крана по мере его наращивания. В высотных кранах серии КБ на расчетной высоте между промежуточными секциями башни закладывают вставки с проушинами, к которым крепятся подкосы, образующие рамы крепления.

Все башенные краны оборудуются приборами безопасности. К ним относятся ограничители крайних положений всех видов движения, расположенные перед упорами: передвижения крана, грузовой и контргрузовой тележек, угла наклона стрелы, поворота, высоты подъема, выдвижения башни и т. д. Для защиты кранов от перегрузки при подъеме груза на определенных вылетах применяют ограничители грузоподъемности. Краны также оснащают тормозами на всех механизмах рабочих движений, нулевой и концевой электрозащитой, аварийными кнопками и рубильниками, анемометрами с автоматическим определением опасных порывов ветра и подачей звуковых и световых сигналов для предупреждения машиниста об опасности, рельсовыми захватами на ходовых тележках, указателями вылета крюка и грузоподъемности на данном вылете при соответствующей высоте подъема груза и т. п. Для прохода машиниста в кабину и к удаленным узлам для проведения технического обслуживания и ремонта на кранах устанавливают лестницы, площадки и настилы, имеющие необходимое ограждение.

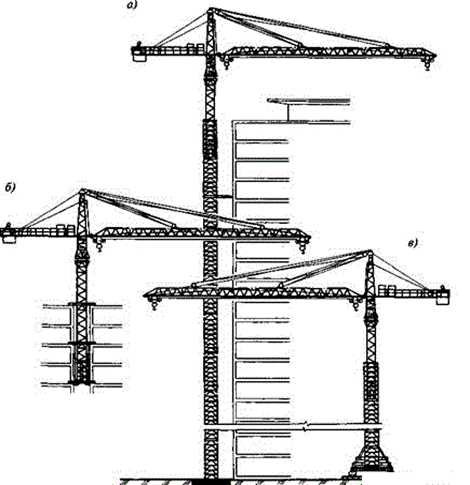

Рис. 1.2. Способы установки башенных кранов.


Похожие статьи:

poznayka.org

Устройство и принцип работы Типы башенных кранов

Кран общего назначения решётчатой конструкции…

…телескопической…

…Кран для гидротехнического строительства…

…Приставной кран, прикреплённый к зданию…

…Кран-погрузчик

Основное назначение башенного крана — обслуживать территорию строительных площадок зданий и сооружений, складов, полигонов, погрузка и разгрузка материалов с транспорта — при выполнении строительно-монтажных и погрузочно-разгрузочных работ.

При этом башенным краном производятся рабочие движения: изменение вылета, подъём стрелы, поворот и передвижение крана. Изменение вылета стрелы, в зависимости от её типа, производится либо подъёмом или опусканием стрелы, либо перемещением грузовой тележки вдоль стрелы.

Подъём грузов осуществляют при помощи грузовой лебёдки, грузового каната и крюковой обоймы. Поворотная часть крана вращается относительно неповоротной при помощи поворотного механизма. Они связаны опорно-поворотным устройством (сокр. ОПУ), которое передаёт вертикальные и опрокидывающие нагрузки от поворотной части на неповоротную — ходовую раму.

Основные механизмы башенных кранов оснащены специальными устройствами безопасности, называемыми ограничителями, которыми оснащены: механизм подъёма груза, поворота крана, передвижения грузовой тележки и подъёма стрелы. Управление этими механизмами крана осуществляется крановщиком из кабины управления, которая, как правило, устанавливается в верхней части конструкции башни.

Классификация

Назначение

По назначению выделяют:

  • Краны общего назначения: для гражданского и промыш­ленного строительства.

  • Специальные краны: для промышленного строительства.

  • Высотные краны: самоподъёмные, ползучие и приставные краны.

  • Краны-погрузчики: для складов, баз и полигонов.

Возможность перемещения

По возможности перемещения различают:

  • Передвижные: самоходные и прицепные.

  • Стационарные: приставные и универсальные.

  • Самоподъёмные: устанавливаются на каркасе строящегося здания.

Тип ходового устройства

В качестве ходового устройства в передвижных башенных кранах применяют:

  • Автомобильные.

  • Пневмоколёсные.

  • Гусеничные.

  • Рельсовые.

  • Шагающие.

  • Шасси автомобильного типа.

По конструктивным особенностям, также выделяют две группы кранов: «классические» башенные краны (с оголовком башни) и безоголовочные. Кроме того, выпускаются быстромонтируемые башенные краны, сборка которых осуществляется в минимально короткие сроки, без верхолазных работ и вспомогательной техники.

Описание и конструкция

Любой башенный кран состоит из следующих частей:

  • Башня.

  • Рабочая стрела.

  • Опорная часть.

  • Опорно-поворотное устройство.

  • Кабина управления.

Безоголовочный башенный кран

Для выполнения основных операций, кран оснащается соответствующимимеханизмами: лебёдками, блоками и полиспастами.

Башня крана общего назначения имеет либо телескопическую конструкцию, либо решётчатую, двух типов: поворотную и неповоротную. При большой высоте она может быть наращиваемой (сверху) и подращиваемой (снизу). В качестве основного грузозахватного органа применяется крюковая подвеска. Такие краны, в основной массе, изготавливаются в передвижном исполнении на рельсовом полотне, а их конструкция позволяет быстро осуществлять их монтаж и демонтаж и дальнейшую транспортировку на другой объект.

Краны для высотного строительства выполняются в приставном исполнении. Конструкция такого крана опирается на землю и на каркас возводимого здания (при помощи оттяжек).

К кранам для высотного строительства относят также и самоподъёмные краны, иногда называемые ползучими. Кран этого типа устанавливается на конструкциях возводимого здания, а затем при помощи собственных механизмов периодически перемещается вертикально вверх (на один или несколько этажей) — по мере роста возводимого зданий. В строящихся монолитных зданиях самоподъёмный кран опирается на специальные окна, предусмотренные в стенах лифтовых шахт. При возведении сборных железобетонных зданий, опорой для крана являются ячейки (металлического или железобетонного) каркаса здания. Подъём крана может осуществляться лебёдкой, расположенной у основания башни, либо специальным гидравлическим механизмом выдвижения. Достоинствами этого вида башенных кранов являются: возможность работы на косогорах и в стеснённых условиях, а также способность обеспечить строительство здания со сложной конфигурацией (в плане) одним краном. Одним из основных ограничений такого крана (по высоте) является канатоёмкость лебёдки, а главным недостатком — трудность демонтажа после завершения строительства.

Краны-погрузчики выполняются на базе и с использованием узлов кранов общего назначения.

studfiles.net

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
