Установки СТЭЛ | Ростехнология

Установка СТЭЛ 10Н-120-01 предназначается для электрохимического синтеза нейтрального анолита (АНК), а также служит для дезинфекции, стерилизации и подстериализационной очистки. Оборудованием используется в:

лечебных и профилактических учреждениях,

  • домах отдыха и санаториях,
  • дезинфекционных станциях,
  • предприятиях коммунального хозяйства и общественного питания,
  • детских садах и школах,
  • плавательных бассейнах,
  • станциях водоподготовки.

Установка служит для создания экологически чистых, высокоэффективных дезинфицирующих, моющих и стерилизующих растворов.

Условия эксплуатации
температура окружающего воздухаот 10 до 35°С
относительная влажность воздухадо 80% при 25°С
температура водопроводной водыот 10 до 35°С
Давление воды в системе водопровода
от 2,5 до 6 атм

Устройство установки СТЭЛ.

Основная часть оборудования – электромеханический реактор, представляющий собой блок параллельно-последовательно и гидравлически соединенных элементов ПЭМ-3 (электролитических), каждый из которых является отдельным проточным электрохимическим реактором. Блоки реакторов вместе с преобразователями тока компактно размещаются в корпусе оборудования.

Преобразователь тока– высокочастотный импульсный выпрямитель, который снабжается контрольным амперметром «А», располагающимся на передней панели оборудования. На корпусе размещается вентиль Catholyte («Католит»), регулирующий расход католита, а также вентиль Solution («Раствор»), регулирующий количество солевого раствора, который подается в установку (или же зажимы на шлангах).

Для получения дезинфицирующего раствора анолита также применяются установки СМ РАСКАТ

Принцип работы установки СТЭЛ.

Оборудованием предполагает электрохимический синтез активированных растворов (анолит и католит) из подсоленной воды, соответственно, в анодной и катодной камерах электролитических элементов ПЭМ-3. В момент протока каждый микрообъем воды соприкасается с поверхностями электродов, в результате чего происходит ее обогащение продуктами электрохимических реакций и неравновесное изменение ее структуры.

Технические характеристики

Установка СТЭЛ-20

СТЭЛ 10Н-120-01 мод. 20
Производительность по анолиту, л/ч20±5%
Параметры качества анолита:
концентрация соединений активного хлора, мг/л100 — 500
водородный показатель, ед. рН7,7±0,3
Расход поваренной соли на 1 л получаемого анолита, г/л. не более9
Концентрация исходного раствора NaCI, г/л100-150
Мощность, потребляемая установкой, не более Вт100
Питание от сети переменного тока: (Розетка с контактом заземления для снижения уровня радио помех)
напряжение, В176 — 245
частота, Гц50±0,5
Блок питаниявстроенный
Время выхода установки на режим, мин., не более2
Габаритные размеры установки, мм.300x220x120
Вес установки, кг не более2,9
Режим работыпродолжительный
Исполнениенастенное и настольное
Класс защитыII тип H по ГОСТ 12. 2. 025 – 76.
Класс защиты от потенциального риска2а по ГОСТ 51609
Встроенная защита от отключения воды.

Установка СТЭЛ-40

СТЭЛ 10Н-120-01 мод. 40
Производительность по анолиту, л/ч40±5%
Параметры качества анолита:
концентрация соединений активного хлора, мг/л100 — 500
водородный показатель, ед. рН7,7±0,3
Расход поваренной соли на 1 л получаемого анолита, г/л. не более9
Концентрация исходного раствора NaCI, г/л100-150
Мощность, потребляемая установкой, не более Вт200
Питание от сети переменного тока: (Розетка с контактом заземления для снижения уровня радио помех)
напряжение, В176 — 245
частота, Гц50±0,5
Блок питаниявстроенный
Время выхода установки на режим, мин., не более2
Габаритные размеры установки, мм.300x220x120
Вес установки, кг не более3,5
Режим работыпродолжительный
Исполнениенастенное и настольное
Класс защитыII тип H по ГОСТ 12. 2. 025 – 76.
Класс защиты от потенциального риска2а по ГОСТ 51609
Встроенная защита от отключения воды.

Установка СТЭЛ-60

СТЭЛ 10Н-120-01 мод. 60
Производительность по анолиту, л/ч60±5%
Параметры качества анолита:
концентрация соединений активного хлора, мг/л100 — 500
водородный показатель, ед. рН7,7±0,3
Расход поваренной соли на 1 л получаемого анолита, г/л. не более9
Концентрация исходного раствора NaCI, г/л100-150
Мощность, потребляемая установкой, не более Вт200
Питание от сети переменного тока: (Розетка с контактом заземления для снижения уровня радио помех)
напряжение, В176 — 245
частота, Гц50±0,5
Блок питаниявстроенный
Время выхода установки на режим, мин., не более2
Габаритные размеры установки, мм.300x220x120
Вес установки, кг не более3,7
Режим работыпродолжительный
Исполнениенастенное и настольное
Класс защитыII тип H по ГОСТ 12. 2. 025 – 76.
Класс защиты от потенциального риска2а по ГОСТ 51609
Встроенная защита от отключения воды.

Установка СТЭЛ-80

СТЭЛ 10Н-120-01 мод. 80
Производительность по анолиту, л/ч80±5%
Параметры качества анолита:
концентрация соединений активного хлора, мг/л100 — 500
водородный показатель, ед. рН7,7±0,3
Расход поваренной соли на 1 л получаемого анолита, г/л. не более9
Концентрация исходного раствора NaCI, г/л100-150
Мощность, потребляемая установкой, не более Вт360
Блок питанияВстроеный, импульсный с защитой от перегрузки по току.
Питание от сети переменного тока: (Розетка с контактом заземления для снижения уровня радио помех)
напряжение, В176 — 245
частота, Гц50±0,5
Время выхода установки на режим, мин., не более2
Габаритные размеры установки, мм.300x220x120
Вес установки, кг не более3,9
Режим работыпродолжительный
Исполнениенастенное и настольное
Класс защитыII тип H по ГОСТ 12. 2. 025 – 76.
Класс защиты от потенциального риска2а по ГОСТ 51609
Встроенная защита от отключения воды.

Установка СТЭЛ-120

СТЭЛ 10Н-120-01 модель 120.
Производительность по анолиту, л/ч120±5%
Параметры качества анолита:
концентрация соединений активного хлора, мг/л100 — 500
водородный показатель, ед. рН7,9±0,5
Расход поваренной соли на 1 л получаемого анолита, г/л. не более9
Концентрация исходного раствора NaCI, г/л200
Мощность, потребляемая установкой, не более Вт600
Блок питанияВстроеный, импульсный с защитой от перегрузки по току.
Питание от сети переменного тока: (Розетка с контактом заземления для снижения уровня радио помех)
напряжение, В
176 — 245
частота, Гц50±0,5
Время выхода установки на режим, мин., не более2
Габаритные размеры установки, мм.300x220x235
Вес установки, кг не более6,3
Исполнениенастольное
Класс защитыII тип H по ГОСТ 12. 2. 025 – 76.
Класс защиты от потенциального риска2а по ГОСТ 51609
Встроенная защита от отключения воды.

Установка СТЭЛ-250

СТЭЛ 10Н-120-01 мод. 250
Производительность по анолиту, л/ч250±5%
Параметры качества анолита:
концентрация соединений активного хлора, мг/л
100 — 500
водородный показатель, ед. рН7,9±0,5
Расход поваренной соли на 1 л получаемого анолита, г/л. не более9
Концентрация исходного раствора NaCI, г/л200
Мощность, потребляемая установкой, не более Вт600
Блок питанияВстроеный, импульсный с защитой от перегрузки по току.
Питание от сети переменного тока: (Розетка с контактом заземления для снижения уровня радио помех)
напряжение, В176 — 245
частота, Гц50±0,5
Время выхода установки на режим, мин., не более2
Габаритные размеры установки, мм.300x220x240
Вес установки, кг не более11,1
Исполнениенастольное, настенное.
Класс защитыII тип H по ГОСТ 12. 2. 025 – 76.
Класс защиты от потенциального риска2а по ГОСТ 51609
Встроенная защита от отключения воды.
КОМПЛЕКТНОСТЬ (базовая комплектация всех моделей)
Установка СТЭЛ -10Н-120-01,.шт.1
Система для промывки реактора1
Паспорт, экз.1
Методические указания по применению нейтрального анолита АНК экз.1



www.obsnab.ru

установки стэл

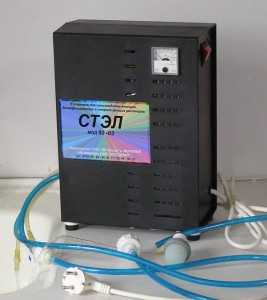

СТЭЛ-10Н-120-01 (модель 20-03)

Получаемый раствор: анолит АНК, католит К
Производительность по анолиту АНК, л/ч: 20
Мощность, Вт: 300
Размеры, см: 24х30х12
Масса, кг: 2
Подключение: к водопроводной линии и электрической сети.

Комплект поставки СТЭЛ-10Н-120-01 (поставляется в картонной упаковочной коробке):

-установка
-инструкция пользователя (паспорт)
-методические рекомендации по использованию анолита АНК
-насадка на кран
-промывочное устройство



Описание СТЭЛ-10Н-120-01 (модель 20-03):

Установка позволяет получать анолит АНК с концентрацией активного хлора от 300 до 500 мг/л и минерализацией 3 – 5 г/л.
Установка выполнена в пластмассовом корпусе, для настенного крепления. Ее основная часть — электрохимический реактор, состоящий из двух проточных модульных элементов МБ-11.
Имеет встроенный импульсный источник питания с автоматической стабилизацией по току. На лицевой поверхности корпуса расположены приборы контроля – вольтметр и амперметр. Через отверстия в нижней поверхности корпуса выведены поливинилхлоридные шланги для подключения прибора к напорному источнику воды, для подачи солевого раствора в установку, для выхода анолита и католита, а также кабель электропитания установки. На правой боковой поверхности корпуса расположены ручки регуляторов выхода католита и подачи солевого раствора.

Эксплуатация СТЭЛ-10Н-120-01(модель 20-03):

Установку подключают к обычному водопроводному крану при помощи быстроразъемного соединения и к электрической сети 220 (или 110) вольт.
Шланг с фильтром опускают в емкость с раствором пищевой поваренной соли (50 – 100 г/л). Плавно открывая водопроводный кран, устанавливают проток воды через установку (выход анолита) примерно 20 литров в час.
Включение установки происходит автоматически при подаче воды. Ориентируясь на показания вольтметра и амперметра, регулятором выставляют расход солевого раствора, необходимый для получения раствора с заданными характеристиками. Регулятором выхода католита можно регулировать рН производимого анолита.
Выходные шланги помещают либо непосредственно в малолитражную тару, либо в специальную накопительную емкость с краном для последующего розлива продуктов.



Преимущества установок СТЭЛ:

— возможность получения электрохимически активированных анолита и католита, качественно превосходящих аналоги по всем параметрам во много раз. Это достигается использованием в запатентованных технологических схемах проточных электрохимических модульных элементов МБ-11 (взамен элементов предыдущего поколения — ПЭМ-3)
— производительность по анолиту АНК от 10 до 1000 л/ч  и при работе в автоматическом режиме обеспечивают постоянное наличие свежеприготовленного анолита АНК в пластиковых накопительных емкостях
— СТЭЛ просты в эксплуатации и техническом обслуживании и не требуют специального длительного обучения медперсонала
— отсутствие аллергических реакций у медперсонала за счет минимальной токсичности анолита АНК по сравнению со всеми другими дезсредствами
— установки СТЭЛ достаточно компактны и могут быть установлены в любых помещениях, где есть подключение к водопроводу и электроэнергии
— позволяют получать любое необходимое количество анолита АНК согласно изменяющимся потребностям и в различных необходимых концентрациях.

Преимущества анолита АНК, получаемого на установках СТЭЛ, перед другими дезсредствами:

— анолит АНК идеально сочетает в себе все качества, которые обязательно должны быть присущи каждому дезсредству:
— обладает высокой антимикробной активностью в отношении всех патогенных микроорганизмов, включая споры
— анолит АНК обладает дезинфицирующим и стерилизующим свойствами
— обладает моющей способностью, позволяющей совмещать этап предстерилизационной очистки и стерилизации
— является раствором универсального назначения и используется как для дезинфекции, предстерилизационной очистки и стерилизации изделий медицинского назначения, так и для общей уборки помещений, дезинфекции оборудования в ЛПУ, одежды, рук хирурга и т.д.
— анолит АНК исключает возможность вырабатывания к нему резистентности патогенных микроорганизмов в течение любого длительного и непрерывного периода, что вызвано мета стабильностью активнодействующих веществ анолита
— обладает минимальным классом токсичности (IV) для ингаляционного и энтерального воздействия, кожно-резорбтивное и раздражающее действие отсутствуют. Имеет допуск к применению в родильных отделениях и детских учреждениях
— анолит АНК можно применять путем протирания, орошения, замачивания и распыления
— низкая концентрация активнодействующих веществ в анолите АНК совместно с его быстродействием обеспечивают отсутствие агрессивного воздействия на различные материалы
— анолита АНК является экологически чистым средством, так как не оставляет следов после обработки объектов, и активнодействующие вещества анолита полностью самопроизвольно деградируют до питьевой слабоминерализованной воды
— может использоваться для обработки объектов в присутствии пациентов
— анолит АНК является готовым раствором, который просто получать с помощью установок СТЭЛ на местах эксплуатации на местах применения в необходимых количествах
— срок годности анолита АНК при сохранении стерилизующей способности составляет 5 суток
— малая по сравнению с другими дезсредствами стоимость анолита АНК — показатель экономичности и быстрой окупаемости
— анолит АНК может заменить более 99% всех дезинфицирующих средств, применяемых в лечебно-профилактических учреждениях, при одновременном обеспечении высокого уровня дезинфекции

Принцип работы:

Принцип работы установок СТЭЛ состоит в синтезе электрохимически активированных растворов — анолита и католита в анодных и катодных камерах электрохимических реакторов РПЭ, представленных либо одним проточным электрохимическим модульным элементом МБ-11, либо блоком этих элементов, соединенных по-разному гидравлически и электрически в зависимости от производительности и требуемого качества синтезируемого раствора.
Для работы установок СТЭЛ необходим исходный солевой раствор хлорида натрия и подключение к электропитанию (110 или 220 В, 50 — 60 Гц). Напорным источником питьевой воды может быть водопровод или подаваемая под напором с помощью насоса вода. При приготовлении исходного раствора следует использовать пищевую соль и питьевую воду (соль пищевая по ГОСТ 13830-84, вода питьевая по ГОСТ 2874-82).

Области применения установок СТЭЛ:

К настоящему времени накоплен огромный опыт применению анолита АНК, вырабатываемого установкой СТЭЛ. Вот лишь общий перечень тех областей, где анолит АНК успешно применяется уже длительное время:
1. Медицина
Анолит АНК, вырабатываемый установками «СТЭЛ», используется для общей дезинфекционной уборки помещений, для дезинфекции,  предстерилизационной очистки и стерилизации медицинских инструментов, принадлежностей, предметов ухода за больными, для дезинфекции оборудования и приборов, включая аппараты для гемодиализа.
2. Транспорт
Установки «СТЭЛ» используются на транспорте: в машинах скорой помощи гражданских и военных, на железнодорожных и авиационных транспортных средствах. Анолит АНК применяется как экологически чистый, нетоксичный дезинфектант универсального назначения для мойки и дезинфекции инструментов, помещения, дезинфекции питьевой воды, дезинфекционной обработки мусора и отходов.
3. Сельское хозяйство
Анолит АНК, вырабатываемый установками «СТЭЛ», используется для борьбы с вирусными и грибковыми болезнями растений, для обеззараживания семян и рассады, для стимуляции роста растений, сохранности урожая. Так, например, для сохранения свежести и предотвращения процессов порчи нежных и уникальных по вкусовым свойствам плодов производится их регулярное опрыскивание мелкодисперсным аэрозолем анолита АНК, полученным в установках «СТЭЛ».  Применение анолита АНК обеспечивает увеличение срока хранения в 3 – 5 раз в сравнении с лучшими из традиционных технологий. При этом в отличие от обычных химикатов, анолит АНК не оставляет токсичного фона в сохраняемых плодах!
4. Животноводство
Выращивание животных требует использования анолита АНК на всех стадиях, начиная от молодняка и заканчивая взрослыми особями. Например, анолитом АНК коровам производят гигиеническую обработку вымени перед доением, телят поят анолитом с целью профилактики и лечения желудочно-кишечных заболеваний и т.д.
Также анолит АНК, вырабатываемый установкой «СТЭЛ», обеспечивает не только высококачественную дезинфекцию помещения убойного цеха, инструментов и принадлежностей, рук, обуви и одежды персонала, но и сохранность продукции.
5. Птицеводство
Выращивание птиц на фермах и птицефабриках требует использования анолита АНК на всех стадиях, начиная от дезинфекционной обработки яиц перед началом инкубации в птицеводстве, до общей дезинфекционной обработки помещений и корма и поения птиц с лечебно-профилактическими целями.
6. Пищевая промышленность
Применение анолита АНК позволяет обеспечить идеальный санитарно-гигиенический режим на предприятии по переработке продуктов питания. В частности, анолит АНК, вырабатываемый установкой «СТЭЛ», используется для стерилизации упаковочной тары перед заполнением ее продуктом. На рыбоперерабатывающих заводах анолит АНК используется не только в виде раствора, но и в виде льда в технологическом процессе для одновременного увеличения срока хранения продукции и в качестве обеззараживающего средства против патогенных микроорганизмов, включая листерии и др. На молочных кухнях и малых предприятиях молочной промышленности анолит АНК используется для санитарной обработки оборудования, инвентаря и тары при производстве молочных продуктов детского питания. Анолит АНК также используется для дезинфекции мясного оборудования и т.д.
7. Коммунальное хозяйство
Анолит АНК, вырабатываемый установкой «СТЭЛ» успешно внедряется на предприятиях коммунального хозяйства: парикмахерских, банях, саунах и не только.







Если Вас заинтересовало данное предложение свяжитесь с менеджером по тел.: (812) 438-10-48, 554-03-88, 554-03-79

E-mail: [email protected]

www.med-snab.ru

Установки СТЭЛ: история и новые горизонты

Название установок для синтеза электрохимически активированных антимикробных и моющих растворов – СТЭЛ – впервые прозвучало в 1989 году. В этом названии сочетаются два слова – СТЕРИЛЬНОСТЬ и ЭЛЕКТРОХИМИЯ. Это название закрепилось за всеми типами электрохимических установок, которые производят моющие, дезинфицирующие и стерилизующие электрохимически активированные растворы и которые имеют в своем составе электрохимический реактор из проточных электрохимических модульных элементов, известных как элементы ПЭМ. С начала 2009 года взамен устаревших элементов ПЭМ производятся проточные электрохимические модули нового поколения – модули Бахира – МБ-11 и МБ-26. Благодаря особенностям конструкции, элемент МБ является практически безальтернативным реактором в технологии синтеза электрохимически активированных растворов. Только в этом реакторе можно создать условия для одновременного синтеза хлоркислородных и гидропероксидных оксидантов в высших степенях окисления. Только в этом реакторе возможно обеспечить условия для формирования в двойном электрическом слое у поверхности анода плотных, электрически структурированных ионно-гидратных оболочек, окружающих свежеобразованные оксиданты и препятствующих их быстрой взаимной нейтрализации. Только в этом реакторе возможно за кратчайшее время движения жидкости в катодной камере превратить практически все ионы тяжелых металлов в нерастворимые гидроксиды и насытить католит растворенным водородом. Только в этом реакторе можно заставить растворенный в католите водород принять участие в анодных реакциях синтеза оксидантов.

Простейшая технология обработки воды в проточных диафрагменных реакторах состоит в одновременном синтезе приблизительно равных объемов католита и анолита – соответственно катодно и анодно обработанной воды или раствора. Совершенство реактора в этой технологии проявляется в возможности при минимальных затратах энергии, при возможно большей производительности и возможно меньшей минерализации исходного раствора или воды получить максимально возможные значения окислительно – восстановительного потенциала анолита при минимальном значении его рН, а также минимально возможные значения окислительно-восстановительного потенциала католита при максимальном значении его рН. Именно эти условия когда-то считались главными при получении "живой" и "мертвой" воды, однако, часто их добивались, увеличивая минерализацию воды и время ее электрохимической обработки. На самом деле, для получения электрохимически активированной воды – католита или анолита, - которая может называться "живой" или "мертвой", необходимо обеспечить соприкосновение каждого микрообъема обрабатываемой воды с поверхностью соответствующего, не растворяющегося в воде электрода, при минимальном изменении температуры воды (1 – 2 градуса), минимально возможной ее минерализации, как правило, не превышающей уровень содержания солей в обычной питьевой воде и в течение минимального времени, исчисляемого целыми секундами или их долями. Понятно, что большая часть изготавливаемых в начале восьмидесятых годов аппаратов для получения "живой" и "мертвой" воды, а также аппаратов аналогичного назначения, производимых и в настоящее время, не соответствовала и не соответствует этим принципам.

Получение дезинфицирующего раствора – кислого анолита в установках СТЭЛ не представляет никаких сложностей в техническом плане, однако нецелесообразно по причине его высокой коррозионной активности и резкого запаха хлора. Избежать резкого запаха хлора возможно только при использовании в качестве исходного раствора обычной питьевой воды без добавок соли, однако, анолит, полученный из пресной воды, не обладает достаточно эффективными антимикробными свойствами для использования его в качестве дезинфицирующего средства в ЛПУ.

В настоящее время в ООО "ЛЭТ" производятся установки типа СТЭЛ-АК для получения электрохимически активированных анолита и католита из пресной или дистиллированной воды производительностью от 5 до 1000 литров в час. Такие электрохимически активированные рсастворы применяются в различных технологических процессах в сельском хозяйстве, промышленности, в том числе, в пищевых отраслях, а также в медицине – для регулирования окислительно-восстановительного статуса организма человека.

АНОЛИТ АН – анолит нейтральный

Практическим работникам медицины требовался раствор с нейтральным значением рН. Такой анолит впервые был получен в установке СТЭЛ-МТ-1, серийное производство которой началось в 1990 году в НПО “ЭКРАН". Этот анолит был назван анолитом нейтральным, в сокращении – “анолит АН", в отличие от ранее известного анолита кислого с рН менее 5, которому тогда же было присвоено наименование “анолит А".

Анолит АН производится путем только анодной обработки исходного раствора хлорида натрия в реакторе РПЭ, представленном единичным или несколькими элементами ПЭМ. Корректировка рН в процессе анодной обработки осуществляется регулированием доли тока, переносимой гидроксильными ионами из катодной камеры в анодную при поддержании повышенной концентрации гидроксида натрия в катодной камере.

Анолит АН проявил себя более сильным антимикробным раствором, чем анолит кислый. К тому же, благодаря особенностям технологии получения, он обладает и моющими свойствами в отличие от анолита А. Однако, анолит АН имеет высокую коррозионную активность, почти такую же, как и анолит А, но в отличие от анолита А имеет нерезкий запах хлора.

АНОЛИТ АНК – анолит нейтральный, полученный с предшествующей катодной обработкой

Дальнейшее совершенствование свойств анолита АН привело к существенному изменению технологии электрохимического синтеза и позволило в 1995 году создать нейтральный анолит нового типа, получивший условное название “анолит АНК", что означает “анолит нейтральный, полученный с использованием католита". Наиболее важными моментами в технологии получения анолита АНК являются удаление ионов тяжелых металлов из исходного раствора хлорида натрия, использование свойств растворенного водорода в растворе оксидантов, а также технология корректирования рН кислого раствора анолита.

Анолит АНК, как показали многочисленные экспериментальные исследования и обширный опыт многолетнего практического применения, оказался наиболее близким к потребностям медицины раствором: обладая широким и универсальным спектром действия, он не токсичен, не создает токсического фона при высыхании, не дает возможности микроорганизмам выработать резистентность, имеет более низкую корродирующую способность, чем анолит АН. В российских лечебно-профилактических учреждениях в настоящее время работают более 40 000 установок СТЭЛ, которые производят из поваренной соли и воды электрохимически активированный анолит АНК. В каждой московской больнице найдется не менее десятка таких установок. В московской ГКБ № 15 установки СТЭЛ работают с 1989 года, в ГКБ № 52 – с 1997 года. За все это время ни в одном из тысяч мест эксплуатации установок СТЭЛ не отмечено ни одного случая появления резистентной микрофлоры.

В анолите АНК, имеющем нейтральное значением рН, активно действующие вещества (АДВ) представлены преимущественно хлорноватистой кислотой, небольшим количеством гипохлорит–ионов, диоксидом хлора, озоном, пероксидом водорода, синглетным кислородом. Получить подобную смесь оксидантов химическим путем невозможно, однако, она образуется в организме человека в процессе фагоцитоза за счет электрохимических реакций в ферменте цитохром Р-450 и существует очень короткое время, решая задачи борьбы с инфекцией. Специфические условия электрохимического синтеза в запатентованных электрохимических реакторах установок СТЭЛ могут создать условия для длительного (от нескольких дней до двух-трех месяцев) сосуществования в растворе метастабильных частиц – антагонистов. Анолит АНК (Анолит Нейтральный с предшествующей Катодной обработкой) представляет собой в сравнении с традиционными дезсредствами принципиально новый объект, подобный холодной плазме в отличие, например, от горячей плазмы пламени спиртовки. В обоих случаях мы имеем дело с метастабильными частицами, к которым микроорганизмы не могут выработать резистентность по принципиальным соображениям и химический состав которых невозможно препарировать для тщательного изучения каждого отдельного компонента. Именно поэтому анолит АНК при концентрации АДВ всего 0,03% уничтожает споры сибирской язвы за считанные секунды, в то время как для достижения такого же результата раствору гипохлорита натрия с концентрацией АДВ в 150 раз большей требуется не менее 30 минут. Эти данные приведены из научного отчета Мемориального Института Battelle (США), однако в той или иной форме они подтверждены исследовательскими организациями более чем в 50 странах, в том числе и в России.

Для синтеза анолита АНК возможно использовать различные гидравлические схемы. Наиболее простая из них применялась во всех установках СТЭЛ, производимых до 2006 года. Сущность процесса синтеза анолита АНК в соответствии с этой схемой заключается в подаче всего объема исходного раствора в катодную камеру реактора РПЭ из элементов ПЭМ, где в процессе протока католит обогащается катионами металлов (преимущественно, натрия) из анодной камеры и где также, в результате увеличения рН среды, происходит превращение ионов тяжелых металлов в нерастворимые гидроксиды. Затем пузырьки водорода с прилипшими к ним частичками нерастворимых гидроксидов и некоторое количество католита удаляются из общего объема раствора во флотационном реакторе. Очищенный таким образом католит подается в анодную камеру этого же реактора. Величина рН анолита АНК обычно выбирается в пределах от 6,5 до 7,5 и регулируется объемом сбрасываемого в дренаж из флотационного реактора католита.

Однако, данная схема и вырабатываемый с ее помощью анолит АНК не свободны от недостатков. Коэффициент конверсии соли при получении анолита по данной схеме не превышает в среднем 13 %, что приводит к необходимости поддерживать в исходном растворе концентрацию хлорида натрия не ниже 5 г/л при синтезе оксидантов в анолите АНК в пределах 500 – 600 мг/л. При обработке гладких блестящих поверхностей такой анолит оставляет следы соли после высыхания, что требует ополаскивания. Срок сохранения спороцидной активности анолита АНК не превышает 5 дней, что обусловлено неполным удалением ионов тяжелых металлов из исходного раствора. Данная схема не позволяет создавать технические электрохимические системы для длительной промышленной (не в медицине) эксплуатации, поскольку принципиально не может обеспечить выгодных условий для продолжительной работы анодного покрытия элементов ПЭМ.

В период 2000 – 2001 годов были выявлены и изучены как преимущества, так и накопившиеся проблемы в технологии и технике производства и практического применения анолита АНК.

Среди главных преимуществ следующие:

  • Анолит АНК показал себя самым мощным и самым универсальным из всех известных антимикробных жидких средств при самой низкой токсичности и полной экологической безопасности.
  • Опыт многолетнего практического применения анолита АНК в ЛПУ подтвердил полное отсутствие возникновения штаммов микроорганизмов, резистентных к анолиту АНК.
  • Установки СТЭЛ для производства анолита АНК с электрохимическими реакторами из элементов ПЭМ-3 обеспечили тысячи ЛПУ недорогими высокоэффективными и безопасными для пациентов, персонала и окружающей среды антимикробными растворами.
  • В настоящее время анолит АНК признан лечебным средством (антисептиком) для обработки кожных покровов, слизистых оболочек, гнойных ран и других целей. Получена соответствующая Фармакопейная статья.

К недостаткам и проблемам технологии и техники получения, а также практического применения электрохимически активированного анолита АНК в лечебно-профилактических учреждениях (ЛПУ), выявленным в период 2000 – 2001 годов, следует отнести следующие.

  • Анолит АНК обладает коррозионной активностью и не рекомендуется для обработки инструментов из некоррозионностойких сплавов.
  • Эффективность обеззараживания объектов анолитом АНК значительно снижается при наличии белковых загрязнений.
  • При высыхании анолит АНК оставляет следы соли на гладких блестящих поверхностях объектов.
  • Идеологический вред оригинальной технологии электрохимической активации и фактический вред потребителям нанесли фирмы, незаконным образом изготавливающие и распространяющие установки СТЭЛ, а также занимающиеся изготовлением поддельных элементов ПЭМ.

Основные недостатки анолита АНК в течение 2001 – 2005 годов были успешно устранены усилиями специалистов и ученых Института Электрохимических Систем и Технологий Витольда Бахира. В результате были найдены технические решения, положенные в основу целого ряда установок СТЭЛ нового поколения.

  1. Создана установка типа СТЭЛ-М, которая позволяет производить анолит АНК по новой технологической схеме. Анолит АНК, полученный в установках типа СТЭЛ-М отличается малой минерализацией (общим содержанием растворенных неорганических электролитов) при повышенной концентрации метастабильной смеси хлоркислородных и гидропероксидных оксидантов. В частности, если анолит АНК, производимый в установках типа СТЭЛ-10Н-120-01 при концентрации оксидантов от 200 до 500 мг/л имеет минерализацию от 2 до 5 г/л, то анолит АНК, производимый установками типа СТЭЛ-М при тех же пределах изменения концентрации оксидантов имеет минерализацию от 0,5 до 2,0 г/л. Малая минерализация анолита АНК обеспечивает его пониженную коррозионную активность при одновременном увеличении антимикробных свойств, что обусловлено более интенсивным осмотическим переносом активно действующих веществ во внутреннюю среду микроорганизмов. Кроме того, анолит АНК, полученный в установках СТЭЛ-АНК обладает более длительным сроком сохранения антимикробной активности (до 7 дней), что связано с улучшением очистки исходного раствора от ионов тяжелых металлов в процессе синтеза анолита АНК в установке типа СТЭЛ-М. Следующим шагом на пути совершенствования анолита АНК стало создание установки типа СТЭЛ-АНК-ПРО, которая позволяет производить анолит АНК с минерализацией не более 1 г/л при концентрации оксидантов не менее 500 мг/л.
  2. Разработана технология получения универсального по назначению (дезинфекция, предстерилизационная очистка, стерилизация) электрохимически активированного раствора – анолита АЛОКС, который производится путем введения в анолит АНК с концентрацией оксидантов 500 мг/л, синтезированный в установках типа СТЭЛ-М (и только в установках этого типа) уксусной кислоты в количестве 1 объемного процента. Активно действующие вещества анолита АЛОКС представляют собой смесь метастабильных неорганических (хлоркислородных и гидропероксидных) и органических (пероксосоединений) оксидантов. Причем, основная часть органических метастабильных оксидантов представлена надуксусной кислотой, образующейся путем окисления уксусной кислоты неорганическими оксидантами анолита АНК. После введения уксусной кислоты и перемешивания его с объемом анолита АНК, анолит АЛОКС готов к применению через три минуты и сохраняет свои функциональные свойства в течение 6 часов. По прошествии 6 часов анолит АЛОКС применять не рекомендуется, а через 24 часа действующие вещества анолита АЛОКС практически полностью взаимонейтрализуются. Антимикробная активность анолита АЛОКС, подтвержденная рядом зарубежных авторитетных исследовательских центров превышает аналогичные свойства анолита АНК в 1000 – 10 000 раз, что дает возможность сократить время обработки изделий этим раствором до 1 – 3 минут. Анолит АЛОКС не вызывает коррозии металлов при обработке методом погружения, высокоэффективен в условиях высокой органической нагрузки.
  3. Разработана технология и технические средства для получения электрохимически активированного раствора универсального назначения (дезинфекция, предстерилизационная очистка, стерилизация) электрохимически активированного раствора – анолита ПЕРОКС, который производится в установках типа СТЭЛ-ПЕРОКС путем электрохимического синтеза из водного раствора карбоната натрия. Действующими веществами анолита ПЕРОКС являются пероксокарбонаты натрия, надугольная кислота и гидропероксидные электронакцепторные соединения в метастабильном состоянии - оксиданты. Минерализация раствора ПЕРОКС находится в пределах от 0,5 до 1,0 г/л, содержание оксидантов, измеренное методом йодометрического титрования в эквиваленте соединений активного хлора составляет от 40 до 50 мг/л. Водородный показатель анолита ПЕРОКС находится в пределах от 6 до 7. Раствор обладает минимальной токсичностью при полном отсутствии коррозионной активности (документы прилагаются) и предлагается к применению не только как средство для дезинфекции, предстерилизационной очистки и стерилизации изделий медицинского назначения, но также в качестве стерильной воды с антибактериальными свойствами, которые сохраняются в течение 20 дней. В этом качестве анолит ПЕРОКС может быть использован для ополаскивания изделий медицинского назначения в технологических процессах подготовки их к использованию.
    Кроме того, в установках типа СТЭЛ-ПЕРОКС одновременно с анолитом ПЕРОКС синтезируется католит ПЕРОКС, который может быть использован в качестве моющего раствора, а также среды для приготовления растворов инсектицидов. Минерализация католита ПЕРОКС не превышает 1 г/л при рН превышающем 10 и окислительно-восстановительном потенциале менее минус 500 мВ (относительно хлорсеребряного электрода сравнения). Действующими веществами католита ПЕРОКС являются гидроксид натрия, пероксид водорода и другие гидропероксидные электрондонорные соединения в метастабильном состоянии – антиоксиданты. Применение католита ПЕРОКС в качестве среды для растворения инсектицидных препаратов позволяет повысить функциональные свойства растворов инсектицидов при уменьшении концентрации действующих веществ на 50 – 70 % за счет интенсификации процессов переноса действующих веществ сквозь наружные покровы насекомых.

В таблице приведены характеристики новых электрохимически активированных растворов в сравнении с существующими растворами химических реагентов и анолитом АНК, вырабатываемым в установках типа СТЭЛ-10Н-120-01.

Исследование контрафактной продукции (установок СТЭЛ, поддельных электрохимических реакторов, производимых, например, российской компанией из С-Петербурга "Изумруд"), которая всплывает на рынке России и за рубежом, показало, что ни один из поддельных электрохимических реакторов не позволяет обеспечить в схеме синтеза анолита АНК образование хлоркислородных и гидропероксидных соединений в пропорциях, необходимых для придания анолиту АНК требуемых параметров по антимикробной активности, а также не позволяют обеспечить условия, гарантирующие длительное сосуществование хлоркислородных и гидропероксидных соединений в анолите АНК. Контрафактные установки СТЭЛ, как правило, оснащены либо неоригинальными реакторами, либо реакторами из стандартных элементов ПЭМ-3, изготовленными единственным легальным их производителем в мире – российской компанией “Лаборатория электротехнологии", однако, в количестве намного меньшем, чем требуется для получения заявленной в документации производительности установки.

Нарушения техники изготовления, технологии получения анолита АНК и методик его практического применения допускают различные фирмы, не являющиеся уполномоченными представителями авторов. Для того, чтобы дать возможность потребителям установок СТЭЛ – ответственным работникам ЛПУ – не рисковать здоровьем людей, доверившихся им в качестве пациентов, разработана система предоставления заинтересованным лицам и организациям АВТОРСКОЙ ИНФОРМАЦИИ по всем вопросам электрохимической техники и технологии. Эта система создана на информационной базе данных группы ведущих предприятий в области электрохимических систем и технологий получения и применения электрохимически активированных растворов и включает в себя базы данных группы предприятий, уполномоченных авторами основных патентов в этой области, что позволяет обеспечить потребителей по их запросам доброкачественной информацией и продукцией.

Сравнительная характеристика химически стабильных и электрохимически активированных дезинфицирующих растворов

Показатели

Химически стабильные дезинфицирующие растворы

Электрохимически активированные растворы из установок СТЭЛ

СТЭЛ-10Н-120-01

СТЭЛ-120М

СТЭЛ-ПЕРОКС-20-01

Действующие вещества

Четв.амм.соед., фенолы, хлоризоцианураты, альдегиды

Хлоркислородные и гидропероксидные метастабильные соединения

Хлоркислородные и гидропероксидные метастабильные соединения

Пероксокарбонаты, надугольная кислота, гидропероксидные соединения в метастабильном состоянии

Концентрация действующих веществ в рабочем растворе

0,1 – 2,5%

0,02 – 0,05%

0,02 – 0,05%

0,004 – 0,005%

(в эквиваленте активного хлора)

Спектр антимикробной активности

Широкий – для 10% известных средств, ограниченный - для 90%

Широкий

Широкий

Широкий

Токсичность для человека и животных

Да

Нет

Нет

Нет

Токсичность продуктов деградации для человека и животных

Да

Нет

Нет

Нет

Необходимость нейтрализации перед сбросом в канализацию

Да

Нет

Нет

Нет

Необходимость ополаскивания медицинских инструментов после обработки

Да

Да

Нет

Нет

Сочетание антимикробных свойств и моющей способности

Да – для 10% известных средств

Да

Да

Да

Наличие следов на гладких поверхностях после высыхания

Да

Да

Слабо выражены

Практически незаметны

www.bakhir.ru

установки стэл

СТЭЛ-10Н-120-01 (модель 120-А)

Получаемый раствор: анолит АНК, католит К
Производительность по анолиту АНК, л/ч: 120
Мощность, Вт: 900
Размеры, см: 70х30х16
Масса, кг: 5,3



Комплект поставки СТЭЛ-10Н-120-01 (поставляется в картонной упаковочной коробке):

-установка
-инструкция пользователя (паспорт)
-методические рекомендации по использованию анолита АНК
-насадка на кран
-промывочное устройство



Описание СТЭЛ-10Н-120-01 (модель 120-А):

Установка позволяет получать анолит АНК с концентрацией активного хлора от 300 до 650 мг/л и минерализацией 3 – 5 г/л.
Установка выполнена в пластмассовом корпусе, для настенного крепления. Ее основная часть — электрохимический реактор, состоящий из двух проточных модульных элементов МБ-11.
Имеет встроенный импульсный источник питания с автоматической стабилизацией по току. На лицевой поверхности корпуса расположены приборы контроля – вольтметр и амперметр. Через отверстия в нижней поверхности корпуса выведены поливинилхлоридные шланги для подключения прибора к напорному источнику воды, для подачи солевого раствора в установку, для выхода анолита и католита, а также кабель электропитания установки. На правой боковой поверхности корпуса расположены ручки регуляторов выхода католита и подачи солевого раствора.

Эксплуатация СТЭЛ-10Н-120-01:

Установку подключают к обычному водопроводному крану при помощи быстроразъемного соединения и к электрической сети 220 (или 110) вольт.
Шланг с фильтром опускают в емкость с раствором пищевой поваренной соли (50 – 100 г/л). Плавно открывая водопроводный кран, устанавливают проток воды через установку (выход анолита) примерно 120 литров в час.
Включение установки происходит автоматически при подаче воды. Ориентируясь на показания вольтметра и амперметра, регулятором выставляют расход солевого раствора, необходимый для получения раствора с заданными характеристиками. Регулятором выхода католита можно регулировать рН производимого анолита.
Выходные шланги помещают либо непосредственно в малолитражную тару, либо в специальную накопительную емкость с краном для последующего розлива продуктов.



Преимущества установок СТЭЛ:

— возможность получения электрохимически активированных анолита и католита, качественно превосходящих аналоги по всем параметрам во много раз. Это достигается использованием в запатентованных технологических схемах проточных электрохимических модульных элементов МБ-11 (взамен элементов предыдущего поколения — ПЭМ-3)
— производительность по анолиту АНК от 10 до 1000 л/ч  и при работе в автоматическом режиме обеспечивают постоянное наличие свежеприготовленного анолита АНК в пластиковых накопительных емкостях
— СТЭЛ просты в эксплуатации и техническом обслуживании и не требуют специального длительного обучения медперсонала
— отсутствие аллергических реакций у медперсонала за счет минимальной токсичности анолита АНК по сравнению со всеми другими дезсредствами
— установки СТЭЛ достаточно компактны и могут быть установлены в любых помещениях, где есть подключение к водопроводу и электроэнергии
— позволяют получать любое необходимое количество анолита АНК согласно изменяющимся потребностям и в различных необходимых концентрациях.

Преимущества анолита АНК, получаемого на установках СТЭЛ, перед другими дезсредствами:

— анолит АНК идеально сочетает в себе все качества, которые обязательно должны быть присущи каждому дезсредству:
— обладает высокой антимикробной активностью в отношении всех патогенных микроорганизмов, включая споры
— анолит АНК обладает дезинфицирующим и стерилизующим свойствами
— обладает моющей способностью, позволяющей совмещать этап предстерилизационной очистки и стерилизации
— является раствором универсального назначения и используется как для дезинфекции, предстерилизационной очистки и стерилизации изделий медицинского назначения, так и для общей уборки помещений, дезинфекции оборудования в ЛПУ, одежды, рук хирурга и т.д.
— анолит АНК исключает возможность вырабатывания к нему резистентности патогенных микроорганизмов в течение любого длительного и непрерывного периода, что вызвано мета стабильностью активнодействующих веществ анолита
— обладает минимальным классом токсичности (IV)для ингаляционного и энтерального воздействия, кожно-резорбтивное и раздражающее действие отсутствуют. Имеет допуск к применению в родильных отделениях и детских учреждениях
— анолит АНК можно применять путем протирания, орошения, замачивания и распыления
— низкая концентрация активнодействующих веществ в анолите АНК совместно с его быстродействием обеспечивают отсутствие агрессивного воздействия на различные материалы
— анолита АНК является экологически чистым средством, так как не оставляет следов после обработки объектов, и активнодействующие вещества анолита полностью самопроизвольно деградируют до питьевой слабоминерализованной воды
— может использоваться для обработки объектов в присутствии пациентов
— анолит АНК является готовым раствором, который просто получать с помощью установок СТЭЛ на местах эксплуатации на местах применения в необходимых количествах
— срок годности анолита АНК при сохранении стерилизующей способности составляет 5 суток
— малая по сравнению с другими дезсредствами стоимость анолита АНК — показатель экономичности и быстрой окупаемости
— анолит АНК может заменить более 99% всех дезинфицирующих средств, применяемых в лечебно-профилактических учреждениях, при одновременном обеспечении высокого уровня дезинфекции

Принцип работы:

Принцип работы установок СТЭЛ состоит в синтезе электрохимически активированных растворов — анолита и католита в анодных и катодных камерах электрохимических реакторов РПЭ, представленных либо одним проточным электрохимическим модульным элементом МБ-11, либо блоком этих элементов, соединенных по-разному гидравлически и электрически в зависимости от производительности и требуемого качества синтезируемого раствора.
Для работы установок СТЭЛ необходим исходный солевой раствор хлорида натрия и подключение к электропитанию (110 или 220 В, 50 — 60 Гц). Напорным источником питьевой воды может быть водопровод или подаваемая под напором с помощью насоса вода. При приготовлении исходного раствора следует использовать пищевую соль и питьевую воду (соль пищевая по ГОСТ 13830-84, вода питьевая по ГОСТ 2874-82).

Области применения установок СТЭЛ:

К настоящему времени накоплен огромный опыт применению анолита АНК, вырабатываемого установкой СТЭЛ. Вот лишь общий перечень тех областей, где анолит АНК успешно применяется уже длительное время:
1. Медицина
Анолит АНК, вырабатываемый установками «СТЭЛ», используется для общей дезинфекционной уборки помещений, для дезинфекции, предстерилизационной очистки и стерилизации медицинских инструментов, принадлежностей, предметов ухода за больными, для дезинфекции оборудования и приборов, включая аппараты для гемодиализа.
2. Транспорт
Установки «СТЭЛ» используются на транспорте: в машинах скорой помощи гражданских и военных, на железнодорожных и авиационных транспортных средствах. Анолит АНК применяется как экологически чистый, нетоксичный дезинфектант универсального назначения для мойки и дезинфекции инструментов, помещения, дезинфекции питьевой воды, дезинфекционной обработки мусора и отходов.
3. Сельское хозяйство
Анолит АНК, вырабатываемый установками «СТЭЛ», используется для борьбы с вирусными и грибковыми болезнями растений, для обеззараживания семян и рассады, для стимуляции роста растений, сохранности урожая. Так, например, для сохранения свежести и предотвращения процессов порчи нежных и уникальных по вкусовым свойствам плодов производится их регулярное опрыскивание мелкодисперсным аэрозолем анолита АНК, полученным в установках «СТЭЛ». Применение анолита АНК обеспечивает увеличение срока хранения в 3 – 5 раз в сравнении с лучшими из традиционных технологий. При этом в отличие от обычных химикатов, анолит АНК не оставляет токсичного фона в сохраняемых плодах!
4. Животноводство
Выращивание животных требует использования анолита АНК на всех стадиях, начиная от молодняка и заканчивая взрослыми особями. Например, анолитом АНК коровам производят гигиеническую обработку вымени перед доением, телят поят анолитом с целью профилактики и лечения желудочно-кишечных заболеваний и т.д.
Также анолит АНК, вырабатываемый установкой «СТЭЛ»,обеспечивает не только высококачественную дезинфекцию помещения убойного цеха, инструментов и принадлежностей, рук, обуви и одежды персонала, но и сохранность продукции.
5. Птицеводство
Выращивание птиц на фермах и птицефабриках требует использования анолита АНК на всех стадиях, начиная от дезинфекционной обработки яиц перед началом инкубации в птицеводстве, до общей дезинфекционной обработки помещений и корма и поения птиц с лечебно-профилактическими целями.
6. Пищевая промышленность
Применение анолита АНК позволяет обеспечить идеальный санитарно-гигиенический режим на предприятии по переработке продуктов питания. В частности, анолит АНК, вырабатываемый установкой «СТЭЛ»,используется для стерилизации упаковочной тары перед заполнением ее продуктом. На рыбоперерабатывающих заводах анолит АНК используется не только в виде раствора, но и в виде льда в технологическом процессе для одновременного увеличения срока хранения продукции и в качестве обеззараживающего средства против патогенных микроорганизмов, включая листерии и др. На молочных кухнях и малых предприятиях молочной промышленности анолит АНК используется для санитарной обработки оборудования, инвентаря и тары при производстве молочных продуктов детского питания. Анолит АНК также используется для дезинфекции мясного оборудования и т.д.
7. Коммунальное хозяйство
Анолит АНК, вырабатываемый установкой «СТЭЛ» успешно внедряется на предприятиях коммунального хозяйства: парикмахерских, банях, саунах и не только.







Если Вас заинтересовало данное предложение свяжитесь с менеджером по тел.:

(812) 438-10-48, 554-03-88, 554-03-79

E-mail: [email protected]

www.med-snab.ru

СТЭЛ

Установки СТЭЛ - предназначены для получения электрохимически активированных растворов - анолита и католита. В качестве исходного раствора для синтеза электрохимически активированного анолита и католита используется раствор хлорида натрия.

В 1989 году, выбирая имя самой первой установки с элементами ПЭМ, предназначенной для получения электрохимически активированного антимикробного раствора, Витольд Михайлович Бахир остановился на сочетании букв из двух слов – СТЕРИЛЬНОСТЬ и ЭЛЕКТРОХИМИЯ. Так появились установки «СТЭЛ», которые сегодня работают в тысячах различных лечебно-профилактических учреждений России и других стран.

Установки СТЭЛ производят электрохимически активированные растворы - анолит и католит – из воды или слабоминерализованных (не более 5 г/л) растворов электролитов, преимущественно хлоридов натрия или калия, которые затем используются в различных отраслях в качестве экологически чистых и безопасных для человека моющих, дезинфицирующих, стерилизующих растворов.

Особые запатентованные технологии синтеза электрохимически активированных растворов и конструкции электрохимических реакторов, состоящих из проточных электрохимических модульных элементов ПЭМ-3, позволяют получать растворы, обладающие антимикробной активностью, превышающей таковую у известных дезсредств в десятки раз.

Многолетний опыт эксплуатации установок СТЭЛ и применения электрохимически активированного анолита АНК в качестве дезинфицирующего или стерилизующего средства во многих лечебно-профилактических учреждениях России и зарубежных стран показал:
- воздействие на весь спектр патогенных микроорганизмов, включая споры;
- отсутствие возникновения резистентных штаммов микроорганизмов;
- наличие моющей, дезинфицирующей и стерилизующей способности;
- отсутствие токсичности благодаря активнодействующим веществам - дружественным организму человека и теплокровных животных;
- экологичность и ненакопление в окружающей среде;
- простоту и удобство в эксплуатации;
- экономичность и высокую окупаемость;
  ..и многое другое..

Установка СТЭЛ содержит проточный электрохимический диафрагменный реактор, представленный либо одним проточным электрохимическим модульным элементом (РД-16 или РД-38) либо блоком этих элементов (реактор РПЭ), гидравлическую систему для подачи исходного раствора в реактор и отвода продуктов электрохимического синтеза из реактора, вспомогательные устройства для очистки, смешивания, разделения продуктов электрохимических реакций, а также источник питания. Кроме того, в зависимости от модели и вида исполнения, установки СТЭЛ могут содержать систему приготовления концентрированного раствора хлорида натрия для последующего смешивания с пресной водой и получения исходного раствора, систему контроля и стабилизации заданных параметров работы, систему периодической промывки установки кислотным раствором, систему контроля наполнения накопительной емкости и ряд других приспособлений и систем, определяющих степень технического совершенства установки СТЭЛ. Производительность установок СТЭЛ варьируется от 5 до 500 литров в час при потребляемой электрической мощности от 100 до 2000 Вт в зависимости от типа и модели. Анолит АНК, как показали многочисленные экспериментальные исследования и обширный опыт многолетнего практического применения, оказался наиболее близким к потребностям медицины раствором: обладая широким и универсальным спектром действия, он не токсичен, не создает токсического фона при высыхании, не дает возможности микроорганизмам выработать резистентность. В российских лечебно-профилактических учреждениях в настоящее время работают более 40 000 установок СТЭЛ, которые производят из поваренной соли и воды электрохимически активированный анолит АНК. За все это время ни в одном из тысяч мест эксплуатации установок СТЭЛ не отмечено ни одного случая появления резистентной микрофлоры.

В анолите АНК, имеющем нейтральное значением рН, активно действующие вещества (АДВ) представлены преимущественно хлорноватистой кислотой, небольшим количеством гипохлорит–ионов, диоксидом хлора, озоном, пероксидом водорода, синглетным кислородом. Получить подобную смесь оксидантов химическим путем невозможно, однако, она образуется в организме человека в процессе фагоцитоза за счет электрохимических реакций в ферменте цитохром Р-450 и существует очень короткое время, решая задачи борьбы с инфекцией. Специфические условия электрохимического синтеза в электрохимических реакторах установок СТЭЛ могут создать условия для длительного (от нескольких дней до двух-трех месяцев) сосуществования в растворе метастабильных частиц – антагонистов. Анолит АНК при концентрации АДВ всего 0,03% уничтожает споры сибирской язвы за считанные секунды, в то время как для достижения такого же результата раствору гипохлорита натрия с концентрацией АДВ в 150 раз большей требуется не менее 30 минут. Эти данные приведены из научного отчета Мемориального Института Battelle (США), однако в той или иной форме они подтверждены исследовательскими организациями более чем в 50 странах, в том числе и в России..

Классификация установок СТЭЛ

Обозначение базовой модели установки

Основные компоненты исходного раствора

Тип синтезируемого метастабильного раствора

Основные активно действующие вещества метастабильного раствора

Примечание

СТЭЛ-10Н-120-01Вода,
хлорид натрия
    Анолит АНКХлоркислородные и гидропероксидные оксидантыОбщее содержание растворенных веществ в анолите АНК при концентрации оксидантов 500 мг/л - не более 5,0 г/л
СТЭЛ-АНК-ПРОВода,
хлорид натрия
    Анолит АНКХлоркислородные и гидропероксидные оксидантыОбщее содержание растворенных веществ в анолите АНК при концентрации оксидантов 500 мг/л - не более 1,0 г/л


                                                          ВИДЫ УСТАНОВОК

СТЭЛ-20-03
Небольшая (23x4x28 см., вес около 2 кг), производительностью до 20 л/ч, установка в гладком пластмассовом корпусе, настенного крепления, со встроенным источником питания, встроенным водоструйным насосом для дозированной подачи солевого раствора. Удобна для сельских больниц, небольших ресторанов и кафе.


СТЭЛ-40-03
Небольшая (23x9x28 см., вес около 3 кг) установка производительностью до 40 л/ч, в гладком пластмассовом корпусе, настенного крепления, со встроенным источником питания, встроенным водоструйным насосом для дозированной подачи солевого раствора. Удобна для сельских больниц, санаториев, домов отдыха, магазинов, организаций общественного питания.
Потребляемая мощность: 300 Вт; габаритные размеры: 31х14х37 см; вес: 3,5 кг.


СТЭЛ-80-03
Установка производительностью до 80 л/ч, в пластмассовом корпусе с полупрозрачной декоративной передней крышкой, настенного крепления (предусмотрено использование в настольном варианте), со встроенным источником питания. В комплект включен дозатор соли повышенной точности, а также стабилизатор давления воды на входе в установку, обеспечивающий стабильность работы установки во времени при изменениях давления в водопроводной сети. Удобна для отделений больниц, санаториев, домов отдыха, магазинов, организаций общественного питания.
Потребляемая мощность: 600 Вт; габаритные размеры: 31х14х57 см; вес: 6 кг.


СТЭЛ-120
Установка производительностью до 120 л/ч состоит из электрохимического блока, дозатора соли повышенной точности, стабилизатора давления воды на входе в установку, обеспечивающего стабильность работы установки во времени при изменениях давления в водопроводной сети, а также внешнего настольного блока питания. Электрохимический блок выполнен в пластмассовом корпусе с полупрозрачной декоративной передней крышкой, настенного крепления (предусмотрено использование в настольном варианте). По отдельному заказу может быть укомплектована накопительной емкостью для анолита АНК с поплавковым датчиком уровня. Удобна для отделений больниц, санаториев, домов отдыха, объектов ветеринарного обслуживания.
Потребляемая мощность: 900 Вт; габаритные размеры: 31х14х57 см; вес: 7 кг.

Установки СТЭЛ-АНК-ПРО для электрохимического синтеза анолита АНК. Общее содержание растворенных веществ в анолите не более 1 г/л при концентрации оксидантов не менее 500 мг/л.


СТЭЛ-АНК-ПРО-30-02

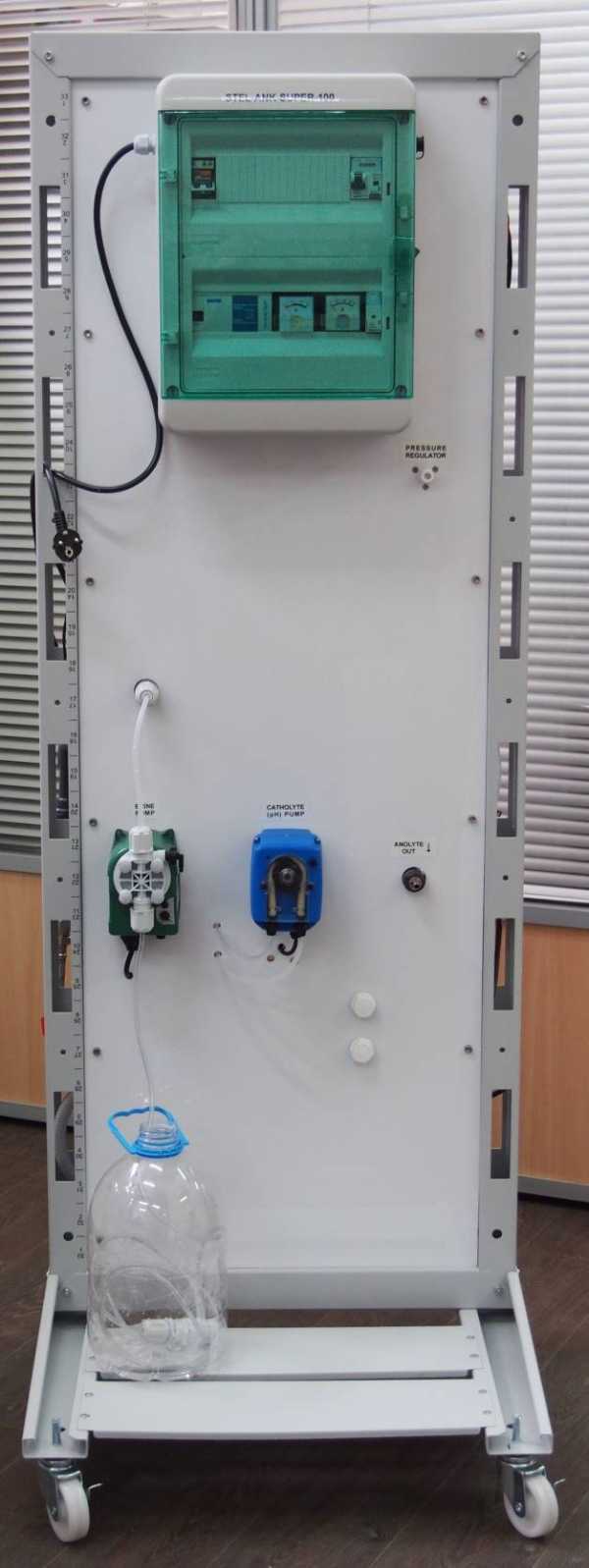

Открыто-рамная конструкция, напольная, со встроенным источником питания, с системой приготовления исходного раствора, емкостью для накопления анолита АНК, емкостью для промывки системы. Предусмотрен режим круглосуточной работы. Производительность по оксидантам 30 г/ч (40 – 60 л/ч по анолиту АНК). Удобна для размещения в технических помещениях ЛПУ, предприятий пищевой промышленности, коммунально-бытового обслуживания, на станциях обеззараживания питьевых и сточных вод.
Габариты и вес: электрохимический блок (ЭХБ) – 25x42x84 см; 18 кг.
ЭХБ на раме подставке – 111х55х143; 43 кг.


СТЭЛ-АНК-ПРО-50-02
Открыто-рамная конструкция, напольная, со встроенным источником питания, с системой приготовления исходного раствора, емкостью для накопления анолита АНК, емкостью для промывки системы. Предусмотрен режим круглосуточной работы. Производительность по оксидантам 50 г/ч (70 – 100 л/ч по анолиту АНК). Удобна для размещения в технических помещениях ЛПУ, предприятий пищевой промышленности, коммунально-бытового обслуживания, на станциях обеззараживания питьевых и сточных вод.
Габариты и вес: Электрохимический блок (ЭХБ) – 25x42x111 см; 20 кг.
ЭХБ на раме подставке – 111х55х170; 45 кг.


СТЭЛ-АНК-ПРО-100-02
Открыто-рамная конструкция, напольная, со встроенным источником питания, с системой приготовления исходного раствора, емкостью для накопления анолита АНК, емкостью для промывки системы. Предусмотрен режим круглосуточной работы. Производительность по оксидантам 100 г/ч (150 – 200 л/ч по анолиту АНК). Удобна для размещения в технических помещениях ЛПУ, предприятий пищевой промышленности, коммунально-бытового обслуживания, на станциях обеззараживания питьевых и сточных вод. Может использоваться в автоматизированных системах накопления анолита АНК в емкостях любого необходимого объема. По отдельному заказу может поставляться с необходимым количеством датчиков уровня анолита АНК в емкостях.
Габариты и вес: электрохимический блок (ЭХБ) – 25x42x111 см; 23 кг.
ЭХБ на раме подставке – 111х55х170; 48 кг.


СТЭЛ-АНК-ПРО-500-02
Открыто-рамная конструкция, напольная, со встроенным источником питания, с системой приготовления исходного раствора, емкостью для накопления анолита АНК, емкостью для промывки системы. Предусмотрен режим круглосуточной работы. Производительность по оксидантам 500 г/ч (700 – 1000 л/ч по анолиту АНК). Удобна для размещения в технических помещениях ЛПУ, предприятий пищевой промышленности, коммунально-бытового обслуживания, на станциях обеззараживания питьевых и сточных вод. Может использоваться в автоматизированных системах накопления анолита АНК в емкостях любого необходимого объема. По отдельному заказу может поставляться с необходимым количеством датчиков уровня анолита АНК в емкостях.
Анолит АНК, производимый установками СТЭЛ-АНК-ПРО, по уровню общей минерализации является пресной водой, в то же время обладает сильнейшей антимикробной активностью, что делает его незаменимым при обработке больших поверхностей зданий, сооружений, почвы, больших объемов воды.
Габаритные размеры: основание – 35x50 см, высота – 180 см, вес – 70 кг.



АНОЛИТ АНК – анолит нейтральный, полученный с предшествующей катодной обработкой.

Анолит АНК, как показали многочисленные экспериментальные исследования и обширный опыт многолетнего практического применения, оказался наиболее близким к потребностям медицины раствором: обладая широким и универсальным спектром действия, он не токсичен, не создает токсического фона при высыхании, не дает возможности микроорганизмам выработать резистентность. В российских лечебно-профилактических учреждениях в настоящее время работают более 40 000 установок СТЭЛ, которые производят из поваренной соли и воды электрохимически активированный анолит АНК. За все это время ни в одном из тысяч мест эксплуатации установок СТЭЛ не отмечено ни одного случая появления резистентной микрофлоры.

В анолите АНК, имеющем нейтральное значением рН, активно действующие вещества (АДВ) представлены преимущественно хлорноватистой кислотой, небольшим количеством гипохлорит–ионов, диоксидом хлора, озоном, пероксидом водорода, синглетным кислородом. Получить подобную смесь оксидантов химическим путем невозможно, однако, она образуется в организме человека в процессе фагоцитоза за счет электрохимических реакций в ферменте цитохром Р-450 и существует очень короткое время, решая задачи борьбы с инфекцией. Специфические условия электрохимического синтеза в электрохимических реакторах установок СТЭЛ могут создать условия для длительного (от нескольких дней до двух-трех месяцев) сосуществования в растворе метастабильных частиц – антагонистов. Анолит АНК при концентрации АДВ всего 0,03% уничтожает споры сибирской язвы за считанные секунды, в то время как для достижения такого же результата раствору гипохлорита натрия с концентрацией АДВ в 150 раз большей требуется не менее 30 минут. Эти данные приведены из научного отчета Мемориального Института Battelle (США), однако в той или иной форме они подтверждены исследовательскими организациями более чем в 50 странах, в том числе и в России.


Разрешительные документы

xn--80a2affq1c.xn--p1ai

Институт Электрохимических Систем и Технологий Витольда Бахира

Название «СТЭЛ» Витольд Бахир ввел для разработанных им установок для получения дезинфицирующих и стерилизующих растворов – анолитов, что объединило в себе два слова «СТерильность» и «ЭЛектрохимия». Установки СТЭЛ (АКВАТРОН-05) – класс установок для электрохимического синтеза анолита АНК.

Установки СТЭЛ производятся в соответствии с патентами РФ №№ 2033807, 2038322, 2076847, 2088539, 2155719, 2207983, 2208589, 2322397, 2321681, 2350692.

Установки СТЭЛ предназначены для получения высокоэффективных электрохимически активированных экологически чистых функциональных растворов:

  • Анолита (анолита АНК, анолита АНК СУПЕР, анолита ПЕРОКС, анолита А и многих других)  - дезинфицирующего, стерилизующего и моющего раствора, лекарственного средства;
  • Католита (Католита К, Католита ПЕРОКС и многих других) – моющего и экстрагирующего раствора.

Разработаны и серийно производятся установки СТЭЛ производительностью по электрохимически активированным растворам всех типов (кислый и нейтральный анолит, щелочной и нейтральный католит) от 10 до 500 литров в час. Степень их технического совершенства определяется способностью получения активированных растворов возможно меньшей минерализации при возможно более высокой концентрации метастабильных соединений.

Модели установок СТЭЛ

Установки СТЭЛ для получения АНОЛИТА АНК

Анолит АНК - дезинфицирующее и стерилизующее средство из исходного раствора хлорида натрия (поваренной соли) с нейтральным рН

АДВ: хлоркислородные и гидропероксидные оксиданты.

Область применения: медицина, ЖКХ, промышленность, сельское хозяйство, ветеринария, транспорт.

Объекты обеззараживания: поверхности, изделия медицинского назначения, оборудование, вода, воздух, пищевое сырье, готовые пищевые продукты, растения.

Установки СТЭЛ-ПЕРОКС для получения АНОЛИТА ПЕРОКС

Анолит ПЕРОКС - дезинфицирующее и стерилизующее средство с выраженным моющим эффектом с нейтральным рН

АДВ: надугольные кислоты и гидропероксидные соединения.

Область применения: НИОКР, медицина, ЖКХ, промышленность, сельское хозяйство, ветеринария.

Объекты обеззараживания: изделия медицинского назначения, оборудование, поверхности, вода, воздух, пищевое сырье, готовые пищевые продукты, растения.

Установки СТЭЛ-УНИВЕРСАЛ

Растворы: анолиты различных типов –дезинфицирующие и стерилизующие растворы с различным рН в зависимости от технологических требований.

АДВ: надугольные, надфосфорные, надуксусные кислоты и смесь электрохимически активированных метастабильных органических и неорганических соединений при общей минерализации анолитов, не превышающей 1 г/л.

Область применения: НИОКР, здравоохранение, ЖКХ, промышленность, сельское хозяйство, ветеринария.

Объекты обеззараживания: любые объекты в технологических циклах, поверхности, изделия медицинского назначения, оборудование, вода, воздух, пищевое сырье, готовые пищевые продукты, растения.

Каждая установка СТЭЛ содержит обязательную и неотъемлемую часть всех установок - проточный электрохимический диафрагменный реактор из элементов МБ (до 2009 года – элементы ПЭМ), а также гидравлическую систему для подачи исходного раствора в реактор и отвода продуктов электрохимического синтеза из реактора, источник питания.

Классификация установок СТЭЛ

Обозначение базовой модели установки Тип синтезируемого метастабильного раствора Основные активно действующие вещества метастабильного раствора Примечание
СТЭЛ-АНК-СУПЕР Анолит АНК СУПЕР Хлоркислородные и гидропероксидные оксиданты Общее содержание растворенных веществ в анолите АНК СУПЕР при концентрации оксидантов 500 мг/л - не более 0,5 г/л
СТЭЛ-АНК-ПРО Анолит АНК Хлоркислородные и гидропероксидные оксиданты Общее содержание растворенных веществ в анолите АНК при концентрации оксидантов 500 мг/л - не более 1,0 г/л
СТЭЛ-10Н-120-01 Анолит АНК Хлоркислородные и гидропероксидные оксиданты Общее содержание растворенных веществ в анолите АНК при концентрации оксидантов 500 мг/л - не более 5,0 г/л
СТЭЛ-АК Анолит А

Католит К

Гидропероксидные оксиданты

Восстановленные формы растворенных веществ и воды

Общее содержание растворенных в исходной воде веществ (хлоридов, сульфатов, карбонатов щелочных и щелочноземельных металлов) - не более 1,0 г/л
СТЭЛ-ПЕРОКС Анолит ПЕРОКС

Католит К

Надугольная кислота, пероксокарбонаты

Восстановленные формы растворенных веществ и воды

Обшее содержание растворенных веществ как в анолите ПЕРОКС, так и в католите К не превышает 1,0 г/л
СТЭЛ-УНИВЕРСАЛ Анолиты А, ПЕРОКС, АНФОС, АЛОКС-М

Католит К

Хлоркислородные, гидропероксидные оксиданты, надугольная, надфосфорная, надуксусная кислоты.

Восстановленные формы растворенных веществ и воды

Общее содержание растворенных веществ как в анолитах, так и в католите не превышает 1,0 г/л

Примечание: установки СТЭЛ-10Н-120-01 принадлежат к первому поколению установок СТЭЛ по сравнению с остальными установками СТЭЛ, принадлежащими ко второму поколению установок, кроме установки СТЭЛ-АНК-СУПЕР. Установка СТЭЛ-АНК-СУПЕР принадлежит к установкам последнего, третьего поколения, имеет наибольшую степень конверсии соли (98 – 99 %%) и позволяет получать анолит с наилучшими характеристиками.

Многолетний опыт эксплуатации установок СТЭЛ и применения электрохимически активированного анолита АНК в качестве дезинфицирующего или стерилизующего средства во многих лечебно-профилактических учреждениях России и зарубежных стран показал:

  • воздействие на весь спектр патогенных микроорганизмов, включая споры;
  • отсутствие возникновения резистентных штаммов микроорганизмов;
  • наличие моющей, дезинфицирующей и стерилизующей способности;
  • отсутствие токсичности благодаря активнодействующим веществам - дружественным организму человека и теплокровных животных;
  • экологичность и ненакопление в окружающей среде;
  • простоту и удобство в эксплуатации;
  • экономичность и высокую окупаемость;

Подробнее >>

vbinstitute.ru

Установки СТЭЛ-АНК-СУПЕР - современное поколение установок СТЭЛ

Установки СТЭЛ-АНК-СУПЕР относятся к последнему, современному поколению установок СТЭЛ, позволяющих получать путем электрохимического синтеза из водного раствора хлорида натрия (поваренной соли) и воды наилучший по качеству Анолит АНК СУПЕР - экологически чистый, безопасный для людей и животных универсальный дезинфицирующий, моющий и стерилизующий раствор.

Области применения установки

Лечебно-профилактические учреждения, дезинфекционные станции, дома отдыха, санатории, предприятия общественного питания и коммунального хозяйства, школы, детские сады, плавательные бассейны, небольшие станции водоподготовки.

Устройство и принцип работы

Исходный солевой раствор подается в анодную камеру электрохимического реактора при помощи дозирующего мембранного насоса. Уровень раствора соли в реакторе поддерживается автоматически контроллером блока управления установки. Под действием электрического тока в электрохимическом реакторе установки из раствора поваренной соли образуются газообразные оксиданты - хлор, озон, синглетный кислород, диоксид хлора, гидропероксидные соединения, католит (раствор гидроксида натрия) и водород. Газообразные оксиданты поступают в смеситель, где растворяются в подготовленной воде и в виде раствора направляются к потребителю. Образующийся в ходе электрохимических реакций католит циркулирует по катодному контуру реактора при помощи специального насоса. В специальном сепараторе из католита происходит отделение и удаление в атмосферу водорода. Излишки католита сбрасываются в дренаж.

Установка работает в автоматическом режиме – включается и выключается по сигналу от датчика уровня анолита в накопительной емкости.

Установки СТЭЛ-АНК-СУПЕР выпускаются любой производительности – от 50 до 500 л/ч.

Технические характеристики установки СТЭЛ-АНК-СУПЕР производительностью 100 л/ч

Наименование показателей Значение
Производительность по оксидантам в пересчете на молекулярный хлор, г/ч. 50
Производительность по дезинфицирующему раствору Анолит АНК СУПЕР с концентрацией оксидантов 500 мг/л, л. 100
Удельный расход электроэнергии на синтез оксидантов, кВт в час на килограмм смеси. 2,5 – 3,5
Удельный расход соли (хлорида натрия) на синтез оксидантов, кг на 1 кг оксидантов в пересчете на молекулярный хлор. 1,8 – 1,9
Номинальная потребляемая электрическая мощность установки (не более), Вт. 350
Электропитание установки, В/Гц. 220 – 240 /50
Номинальное значение на реакторе электрохимического блока:
- тока, А
- напряжения, В.

50
5
Давление воды на входе в установку, бар 2,0 - 6,0
Масса установки, кг, 60
Габаритные размеры (ВхШхГ), мм: 1600х600х600

Анолит АНК СУПЕР – универсальный экологически чистый антимикробный раствор широкого спектра действия и применения, который производится из водного раствора хлорида натрия посредством ввода хлоркислородных и гидропероксидных оксидантов в насыщенную свободными гидроксильными группами и растворенным водородом воду, предварительно очищенную от ионов тяжелых металлов, железа, марганца, магния, кальция. Оптимальное содержание смеси хлоркислородных и гидропероксидных оксидантов в анолите АНК – 500 мг/л.

Анолит АНК СУПЕР обладает значимыми преимуществами перед другими дезинфицирующими средствами. Подробнее >>

НОУ-ХАУ

В установках СТЭЛ (АКВАТРОН-05, серийное производство с 2016 года) используются электрохимические модульные элементы с повышенной объемной плотностью тока.  Новая технология получения анолитов АНК и анолитов АНК СУПЕР позволяет реализовать целый ряд новых возможностей применения растворов, в том числе, для нужд армии и флота.

  • Увеличена производительность по анолиту АНК СУПЕР в пять раз при сохранении прежних габаритов установок и прежнего энергопотребления.
  • Возможность работы на емкость любого объема от 10 до 10000 литров и более (не только от напорных источников воды) и синтез Анолита АНК СУПЕР из любой пресной воды (от дистиллированной до обычной питьевой) с крейсерской (обозначенной в паспорте) производительностью по оксидантам, что позволяет поднять концентрацию оксидантов в емкости до 5000 мг/л (5 г/л) вместо предельного максимального значения для всех установок типа СТЭЛ на сегодняшний день - 500 мг/л (0,5 г/л).

vbinstitute.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
