Оборудование для пескоструйной обработки – очистка металла + Видео

Оборудование для пескоструйной обработки предоставляет самый дешевый и один из наиболее эффективных методов очистки поверхности изделий, нуждающихся в ремонте или подготавливаемых к нанесению защитных покрытий.

1 Пескоструйная обработка – технология очистки поверхностей абразивом

Принцип пескоструйной обработки заключается в воздействии на очищаемый объект абразивных частиц, движущихся с большой скоростью, разгоняемых и доставляемых к поверхности предмета сжатым воздухом. В качестве абразивного материала применяется кварцевый песок, электрокорунд, стальные шлаки, дробь, которые направляются к изделию через специальное сопло (форсунку).

Рекомендуем ознакомиться

Пескоструйный метод позволяет получить различные уровни очистки. При обработке металлических поверхностей степень удаления грязи условно делят на 4 категории:

  • с эффектом, близким к чистке металлической щеткой;
  • обычная очистка, без зеркального блеска;
  • почти до блеска;
  • до полного блеска.

С поверхности металла можно устранить не только загрязнения (пригар, ржавчину, вторичную окалину и другие), но и различные покрытия (эмалевые, антикоррозионные, пластмассовые, цинковые, грунтовочную краску и так далее).

Пескоструйная технология дает возможность значительно продлить срок эксплуатации тех изделий, которые прошли очистку абразивом. Покрытия, нанесенные на обработанную поверхность, гораздо дольше служат и выполняют свою защитную функцию.

Производительность и качество струйной очистки абразивом в значительной степени зависимы от количества и давления подаваемого воздуха, который проходит через сопло. Для обработки бетона и камня достаточно 3–4 атм, при очистке металлоконструкций требуется 5–7 атм.

2 Оборудование для пескоструйной очистки металла

Для проведения пескоструйной очистки применяют специальное оборудование, позволяющее не только очистить, но и обезжирить поверхность металла,а это обеспечивает условия для последующих сварочных работ или нанесения на изделие краски

. Оборудование для пескоструйной обработки металла обладает такими преимуществами, как достаточно высокая производительность, а также экономичность работы за счет возможности неоднократного использования абразивного материала.

Общая схема подобных устройств предполагает наличие компрессора, резервуара для песка (другого состава), пескоструйного пистолета (распылителя), комплекта трубопроводов (шлангов), по которым происходит транспортировка сжатого воздуха и облака абразивно-воздушной смеси (под давлением или действием разряжения).

Оборудование по способу подачи песка к воздушному соплу делят на 3 типа:

  • всасывающего (эжекционного – за счет разряжения) действия;
  • нагнетательного;
  • гравитационного.

В агрегате эжекционного действия сжатый воздух по патрубку поступает в распылитель, где создает разряжение, за счет которого абразив из бункера засасывается через шланг в смесительную камеру пескоструйного пистолета. Песок, смешиваясь с воздухом, который его разгоняет, через сопло подается на обрабатываемую поверхность. В отличие от устройств нагнетательного действия, перемешивание абразива с воздухом в эжекционных агрегатах происходит только перед выходом из распылителя. Это оборудование безотказно в работе, простое по конструкции, с меньшим, чем у нагнетательного, износом шлангов и сопел, но его производительность небольшая.

В устройствах нагнетательного действия абразивный материал засыпается в бункер, откуда через клапан поступает в герметичную камеру, которая находится под воздушным давлением (в более простых установках песок засыпают сразу в емкость, подсоединенную к компрессору шлангом). Далее песок за счет давления транспортируется в смесительную камеру, где его подхватывает воздушный поток, поступающий по трубопроводу напрямую от компрессора.

Получившаяся смесь направляется по патрубку в головку с соплом, откуда выбрасывается в виде струи на очищаемую поверхность изделия. Двухкамерные агрегаты обеспечивают непрерывную работу. Их корпус разделен на 2 части (нижнюю и верхнюю), представляющие собой емкости с загрузочным клапаном. Нагнетательное оборудование обладает высокой производительностью, но характеризуется сложным устройством и достаточно быстрым износом шлангов и сопла.

В устройствах гравитационного действия песок из емкости ссыпается под воздействием силы тяжести (самопроизвольно) через клапанное отверстие в смесительную камеру, где смешивается с сжатым воздухом и подается в струйную головку. Конструкция некоторых разновидностей такого оборудования предполагает смешивание абразива с воздухом перед выходом из сопла. Гравитационные агрегаты надежны в работе, просты по устройству, потребляют сжатого воздуха меньше, чем эжекционные и нагнетательные.

3 Аппараты и камеры для пескоструйной обработки

Оборудование, применяемое для струйной очистки металла абразивом, бывает 2 типов:

  • открытого – аппарат для пескоструйной обработки;
  • и закрытого – камера.

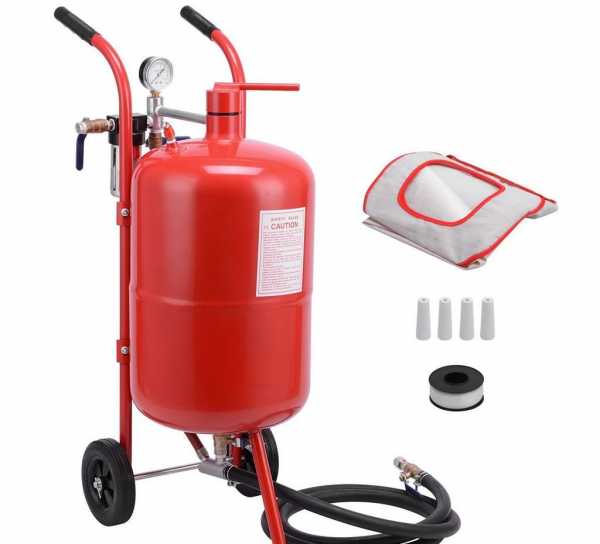

Аппараты мобильны и используются для удаления грязи и покрытий с наружных и внутренних поверхностей бетонных, металлических конструкций. Устройство их чаще всего эжекционного типа. Основные преимущества аппаратов:

  • просты в эксплуатации и обслуживании;
  • позволяют осуществлять глубокую очистку объектов любых размеров и габаритов;
  • транспортные колеса (в случае их наличия) обеспечивают хорошую маневренность аппарата;
  • есть модели, оснащенные фильтром-водоотделителем, удаляющем избыточную влагу из подаваемого сжатого воздуха.

Работать таким оборудованием можно только на открытом пространстве или в специально предусмотренных для этого помещениях. Оператору требуется использовать специальные средства защиты (костюм, маску, фильтр для дыхания).

Камеры по типу подачи абразива выпускают двух видов – эжекционные и напорные. Размеры их различны, что позволяет производить обработку изделий, разных по габаритам. Для обеспечения непрерывности рабочего процесса камеры оснащены системами очистки воздуха и абразива. Главное преимущество такого оборудования – отсутствие потребности в создании специальных условий (помещений, площадок) для их установки и высокое качество очистки поверхностей посредством пескоструйного аппарата. Камеры существуют следующих видов:

  • обитаемые;
  • необитаемые.

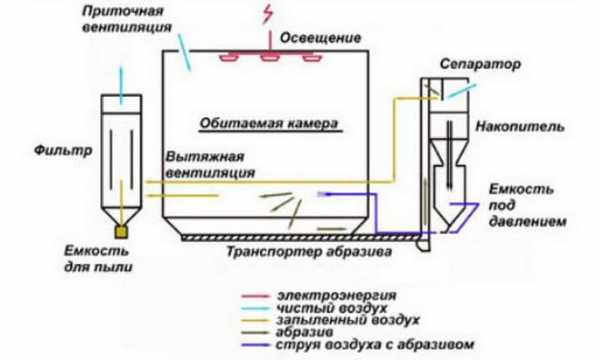

Обитаемая камера для пескоструйной обработки – это помещение, в котором во время очистки внутри находится оператор. Конструкция этого оборудования такова, что все частички абразива и пыли сдерживаются внутри камеры и не распространяются по цеху. Пол обитаемой камеры устлан решетками, через которые в процессе обработки песок (или другой состав) с продуктами очистки заготовки попадает в систему сбора абразивного материала. Затем, после отделения ненужных частиц, песок вновь поступает в установку. Камера оснащена мощными воздушными фильтрами, очищающими отточный воздух.

В этом типе оборудования управление процессом обработки полностью возложено на оператора. Сам пескоструйный аппарат чаще всего расположен снаружи камеры, а внутри находится пистолет для подачи абразивно-воздушной смеси под давлением. Работа оператора достаточно безопасна благодаря специальным средствам защиты. В комплект оборудования для пескоструйной обработки в обитаемой камере входят:

  • дистанционное управление;
  • специальный защитный комбинезон пескоструйщика;
  • специальные обувь и перчатки;
  • шлем, закрывающий шею и лицо оператора;
  • принудительная подача воздуха в шлем или фильтр дыхания.

Используют обитаемые камеры для очистки огромных изделий (листовой прокат, двутавр, швеллер, других). По принципу устройства условно делят на контейнерные (выполненные наподобие морских контейнеров) и изготовленные любого размера на заказ.

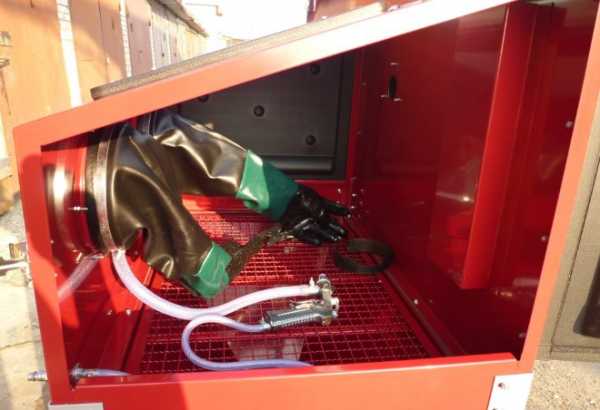

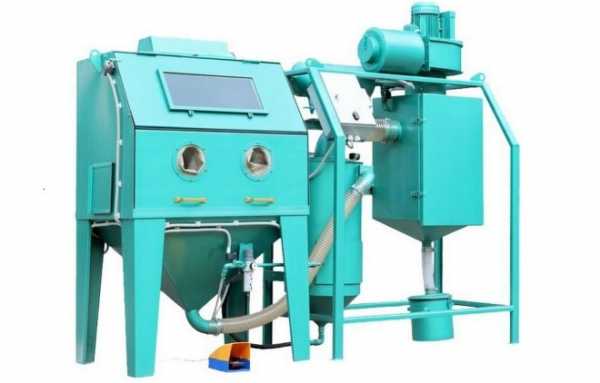

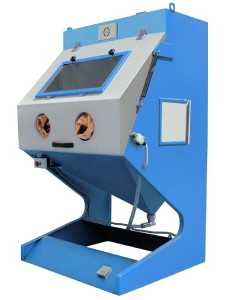

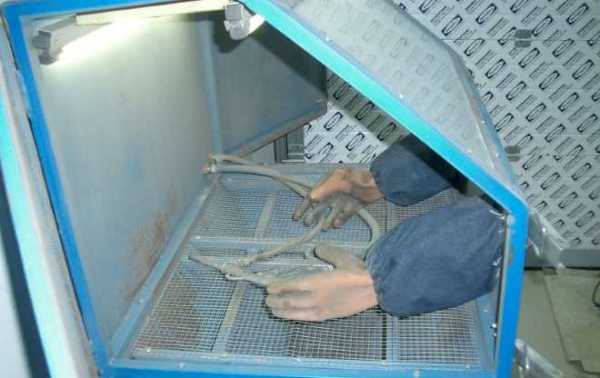

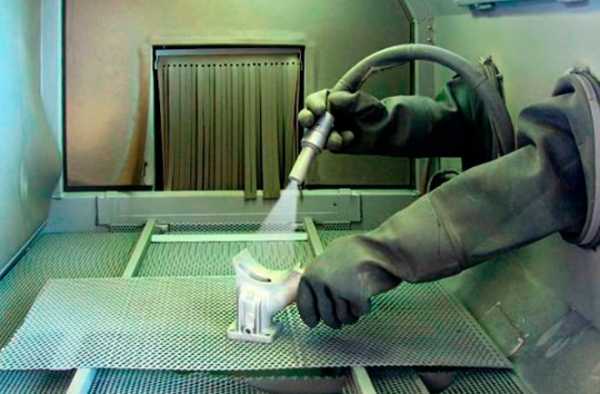

Необитаемая камера представляет собой прямоугольный герметичный металлический ящик. Оператор во время работы располагается перед таким оборудованием, руки продевает в предусмотренные отверстия с перчатками, а контроль за процессом очистки ведет через окно из оргстекла. Все необходимые операции с пескоструйной установкой выполняются руками, чтобы подать абразивно-воздушную смесь используется ножная педаль. Специфика конструкции таких камер допускает обработку только небольших деталей.

tutmet.ru

Обзор пескоструйных установок

В повседневной жизни мы часто сталкиваемся с таким понятием, как предварительная обработка чего либо. Само понятие предварительная обработка подразумевает собой выполнение, какой либо подготовительной работы перед началом основной. В промышленности, на строительных объектах, при отделочных работах на фасадах и внутри помещений, и других подобного вида работах часто используется оборудование для предварительной подготовки поверхностей, называемое пескоструйной установкой.



Эксплуатация пескоструйной установки



Само по себе название пескоструйная уже говорит о характере выполняемых на установке работ. Хотя основным словом в данном названии является песок, тем не менее, это не всегда обработка только песком. Зачастую на данных установках используется различный абразивный материал, который способен провести именно тот вид обработки, который необходим в конкретном случае. Данными абразивными материалами могут служить дробь, выполненная из стали и чугуна, купершлак, и конечно сам песок. Но все установки, не важно, каким абразивным материалом они оснащены, имеют общепринятое название пескоструйные.


Применение пескоструйной установки нужно в тех случаях, когда необходимо удалить с обрабатываемой поверхности окалины, ржавчины, всевозможных нагаров. Часто применяется пескоструйная установка тогда, когда необходимо удалить старый слой с какой либо поверхности. В строительстве часто используют данную установку для отделочных работ, при создании рельефности поверхности, придание ей шероховатого вида. Для упрочнения таких деталей как рессоры и пружины, поскольку данным образом снимается напряжение поверхности, а соответственно повышается сопротивляемость детали. Вот небольшой перечень работ, в которых необходимо использование этого устройства.



Устройство пескоструйной установки







В основных работах данная установка предназначается для таких видов работ, как придание матовости стеклянным поверхностям, удаление остатков покраски с дерева, в промышленности по изготовлению кожгалантереи, и многих других процессах. Таким образом, становится очевидно, насколько это оборудование играет большую роль в производстве и промышленности.


Существает две разновидности установок, которые различаются по типу производимых на них работ. К первому типу относится инжекторная пескоструйная установка, в которой подача абразивного материала осуществляется посредством разряжения. Данные модели не отличаются высокой производительностью, производительность этого оборудования сводится к пяти квадратным метрам обрабатываемой поверхности в один час работы. Такими установками преимущественно пользуются небольшие предприятия, где рабочая область соответствует размерам, с которыми справится один человек.





Следующим типом установок, для пескоструйной обработки поверхностей, является агрегат, работающий посредством подачи абразивного материала под большим давлением. Иначе говоря, это аппарат напорного типа. Благодаря именно такому рабочему процессу, она способна обрабатывать значительные по площади поверхности. Такое оборудование предназначается для использования в судостроительной отрасли, в машиностроении, и подобных масштабных предприятиях.




Основными элементами установки пескоструйной обработки являются компрессор, который создает воздушное давление и работает на больших мощностях. Шланги, посредством которых проходит воздух под давлением, и самый важный элемент это сопло, через которое ведется подача самих абразивных компонентов. Основным условием при подборе сопла является то, что оно должно превышать диаметр абразивов в четыре раза. Это условие обязательно должно соблюдаться, поскольку диаметр сопла напрямую имеет влияние на мощность, с которой оно работает. Остается добавить, что при работе на таком оборудовании необходимо соблюдение всех требований и правил эксплуатации. Ну и, конечно, соблюдать технику безопасности, при работе с аппаратом.

promplace.ru

Что из себя представляет пескоструйное оборудование?


Пескоструйное оборудование – это современное устройство, предназначенное для обработки различных поверхностей – стекла, металла, камня и проч. Данное приспособление идеально справляется с такими загрязнениями, как следы окалины или ржавчины, маслянистыми пятнами, а также с остатками старого защитного покрытия, эффективно очищая поверхность.

Принцип работы пескоструйных инструментов

Конструкция пескоструйных инструментов предполагает обязательное наличие компрессора, емкости для абразивного состава, распылителя (пистолета), комплекта шлангов, обеспечивающих транспортировку воздуха, а затем и абразивно-воздушной смеси.

Практически все пескоструйные аппараты работают следующим образом:

  • компрессор подает и накапливает воздух;
  • при достижении максимального давления воздуха, он поступает в пистолет;
  • под воздействием воздушного потока в пистолете происходит разряжение, которое затягивает частицы абразива;
  • из пистолета воздух вместе с элементами абразивного вещества поступает на поверхность, что обрабатывается.

Пескоструйное оборудование – это современное устройство, предназначенное для обработки различных поверхностей – стекла, металла, камня

Аксессуары для пескоструйных аппаратов

Для качественной обработки поверхностей необходимо наличие таких элементов:

  1. Сопла, которые применяются создания и ускорения воздушной и абразивной струи. От вида и длины дюзы напрямую зависит равномерность и интенсивность аппаратного воздействия, а также площадь контактного пятна. В процессе работы необходимо следить за износом данной детали и своевременно менять ее, поскольку увеличение каналов в диаметре значительно снижает продуктивность оборудования.
  2. Рукава и шланги. Специальные элементы, которые отличается повышенной устойчивостью к абразивам. С их помощью можно осуществлять подачу стальной дроби, корунда, кварцевого песка. Они не накапливают статического электричества, а эксплуатация допустима в температурном диапазоне от -35 до +80°С.
  3. Абразивные затворы, применяемы для дозирования и регулировки подачи абразивных материалов в воздушную струю.

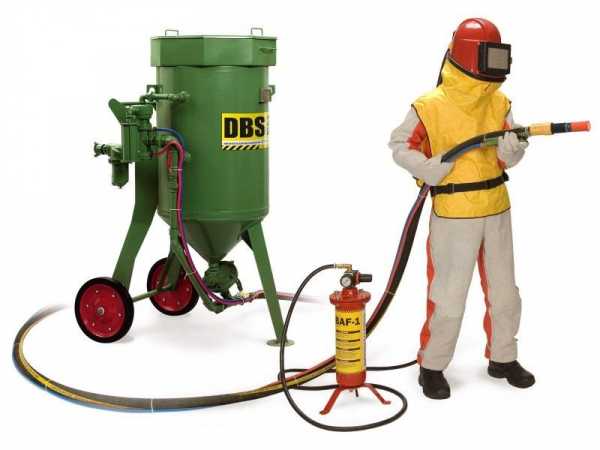

  4. Защитные средства. Поскольку управление пескоструйными приспособлениями связаны с некоторой опасностью, человек, осуществляющий его, должен быть надежно защищен. В защитный комплект пескоструйщика входят:
  • краги;
  • шлем;
  • фильтр, очищающий воздух для дыхания;
  • рукав;
  • регулятор;
  • защитный костюм.

Разновидности пескоструйных устройств

Пескоструйное оборудование различается по следующим критериям:

Мощность

В зависимости от мощности, оборудование для пескоструйной обработки металла и других поверхностей может быть:

  • аппараты высокой мощности – вмещают около 200 литров материалов. Такие приспособления применяются для обработки больших площадей и, как правило, используют на профессиональных производствах;

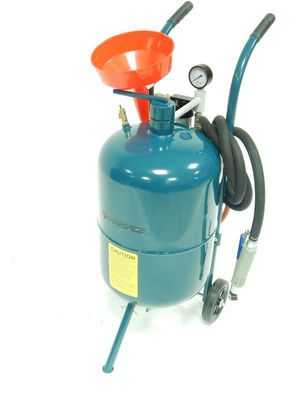

  • приборы средней мощности (вместительностью от 50 до 140 литров). Этот тип не требует наличия слишком мощного компрессора, отличаются мобильностью и способностью работать безостановочно до получаса;
  • малой мощности (емкость до 30 литров). Отличаются небольшой массой, поэтому очень удобны для применения в труднодоступных местах или же на высоте. К отрицательным сторонам можно отнести непродолжительность непрерывной работы.

Пескоструйное оборудование разной мощности

Способ подачи

В зависимости от способа подачи абразивного вещества:

  • инжекторные – устроены таким образом, что прохождение абразива и воздушного потока осуществляется через разные рукава прибора, а соплодержатель состоит из двух типов дюзы – воздушной и абразивной. При разряжении между соплами происходит подсос абразивных частиц. Как правило, применяется для обработки небольших участков, поскольку имеет достаточно низкие производственные показатели. Это отражается и на стоимости приспособления, которая является вполне доступной;
  • напорные – подача абразивного вещества и воздуха осуществляется посредством одного рукава, в конце которого размещено абразивоструйное сопло, задающее движение струи и придающее ей необходимую форму. Такой инструмент отличается высокими показателями скорости и энергии, поэтому используется на больших площадях или для глубокой очистки. Стоит такое оборудование достаточно дорого.

Используемое вещество

В зависимости от используемого материала:

  • аппарат для обработки при помощи сухого льда. При помощи такого метода обеспечивается экологичность очистки, поскольку не применяются никакие химические вещества. При этом нет необходимости в разборке оборудования, поскольку мельчайшие гранулы способны проникать в самые труднодоступные щели, что существенно экономит время;
  • аппараты для дробеструйной обработки. Заключается в воздействии дроби на различные прочные поверхности (металл, бетон). Такое оборудование высокой мощностью, а его применение обеспечивает высокую степень очистки и шероховатость обрабатываемых участков, вследствие чего адгезивные свойства улучшаются;
  • водяные установки для пескоструя. Принцип работы заключается в смешивании абразивных веществ с некоторым количеством жидкости, в результате чего можно предотвратить пылеобразование при проведении очистительных работ. Однако на металлических изделиях данный вид аппаратуры применять не желательно, поскольку велика вероятность развития коррозийных процессов;
  • термические аппараты. Абразивный материал под воздействием мощной газовой струи, которую производит прибор, подаются в поток и разгоняются до сверхзвуковой скорости, после чего, вместе с продуктами горения, воздействуют на обрабатываемую поверхность. При применении таких аппаратов пожарная безопасность требует повышенного внимания.

Аппарат для обработки при помощи сухого льда

Плюсы применения пескоструйных аппаратов

По сравнению с другим оборудованием для подготовки поверхностей к дальнейшим работам, пескоструйный инструмент имеет ряд преимуществ:

  • очень высокая производительность;
  • способность очистки труднодоступных участков или деталей;
  • сглаживание неровностей на обрабатываемой поверхности;
  • обеспечение лучшего сцепления обработанной поверхности с лакокрасочными веществами.

Как выбрать пескоструйный аппарат?

Выбирая пескоструйное оборудование, следует учитывать его основные характеристики:

  • рабочее давление;
  • максимальный объем подаваемого воздуха;
  • скорость подачи воздуха.

Все показатели должны соответствовать цели, с которой осуществляется приобретение пескоструя.

Особый акцент необходимо сделать на месте приобретения. В попытках сэкономить не стоит покупать столь серьезное оборудование на рынке или у сомнительного производителя. Лучше заплатить чуть больше, но быть уверенным в том, что приобретение действительно является качественным и сможет полноценно и долго выполнять необходимые функции.

www.avtokrasim.ru

применение и виды пескоструев, критерии выбора при покупке, обзор моделей

Способ пескоструйной обработки поверхностей изобретен уже давно и широко применяется как в промышленности, так и в домашнем хозяйстве.

Принцип работы пескоструя простой, пользоваться им сможет даже новичок. Опытные мастера, разобравшись в тонкостях работы пескоструйной установки, собирают аппарат самостоятельно.

Области применения пескоструев

Наиболее часто пескоструйное оборудование используют в автомастерских при обработке металлических поверхностей, очистке их от остатков старой краски или грунтовки, следов ржавчины. Подготовленная с помощью пескоструя поверхность становится гладкой, чистой, на ней дольше держится краска.

Ни один инструмент не может очистить поверхность так качественно, как пескоструй, после пескоструйной обработки очищаются самые мелкие поры и трещины. Преимуществом этого вида обработки является отсутствие после чистки царапин, которые могут оставаться после применения щеток и наждачной бумаги. С металлической поверхностью, обработанной пескоструем, намного лучше сцепляется грунтовка, что улучшает качество окрашивания.

А также пескоструйные установки имеют широкое применение в других сферах, кроме кузовного ремонта: это и очистка металлических деталей на кораблестроительных заводах, других производствах с использованием металлических изделий; это может быть очистка деревянных или бетонных поверхностей во время проведения строительных или ремонтных работ.

Еще одна область применения пескоструйных машин — художественная обработка стекла и дерева. При помощи обработки пескоструем можно получать на поверхности всевозможные узоры, которые невозможно воспроизвести другими способами.

Принцип работы

Основные элементы пескоструйной установки:

  • компрессор — устройство для создания повышенного давления воздуха;
  • ресивер — служит для накопления воздуха под давлением;
  • пистолет — через него подается воздушно-абразивная струя;
  • емкость для абразива — в нее засыпается рабочая смесь;
  • система автоматики — контролирует уровень давления рабочей смеси в момент подачи ее на пистолет;
  • система контроля — обеспечивает работу компрессора, может дополняться модулем аварийного отключения компрессора при возникновении экстренной ситуации;
  • соединительные шланги — подбираются по диаметру в зависимости от мощности аппарата, служат для подачи воздуха;
  • кабель — соединяет аппарат с источником электропитания.

Принцип работы пескоструйной машины прост и понятен: компрессор создает необходимое давление воздуха, затем воздух подается на пистолет; в пистолет одновременно подается абразив, который, смешиваясь с воздухом, выбрасывается под большим давлением на обрабатываемую поверхность. Частицы абразива ударяются о поверхность, сбивая с нее загрязнения и одновременно полируя ее.

Виды пескоструйных машин

Существует две основных разновидности пескоструйных установок по методу подачи абразива:

  • Инжекторные — в этих аппаратах подача абразива и потока воздуха проходит по разным рукавам, затем в аппарате создается разрежение, и абразивный материал подсасывается в воздушную струю.
  • Напорные — абразив и воздух подаются через один рукав. Емкость для абразива в напорном аппарате должна быть обязательно герметичной, так как в нее подается воздух под высоким давлением.

По условиям использования аппаратов различают два вида пескоструйного оборудования:

  • Открытый тип — применяется для работы вне помещений. Такие установки недорогие по цене, мобильны, имеют небольшие габариты. К минусам аппаратов для открытой обработки относят высокий уровень запыленности, невозможность сбора и повторного использования абразива, повышенный расход абразивной смеси.
  • Закрытый тип — используется в закрытых помещениях, такие установки называются пескоструйными камерами. Аппараты пескоструйные для закрытой обработки отличаются высокой мощностью, лучшим качеством обработки.

Советы по выбору

На качество работы будет влиять мощность удара воздушно-абразивной смеси о поверхность; производительность повышается с увеличением диаметра сопла инструмента. При покупке обращают внимание на параметры рабочего давления аппарата и объем резервуара для абразива, которые указаны в инструкции к пескоструйной установке. Кроме этого, в инструкции можно найти данные о производительности, которые выражаются в количестве метров квадратных, обработанных за час (м2/ч).

Немаловажным фактором является финансовая сторона, поэтому при выборе аппарата нужно учитывать все факторы. Если нет опыта, лучше пригласить специалиста, проконсультироваться со знакомыми, которые работают с пескоструйными установками.

Обзор популярных моделей

  1. Пескоструйный аппарат Inforce S 4020B — имеет резервуар объемом 63 л, рабочее давление — 8 атмосфер. Расход абразивного материала — 40 кг/ч, расход воздуха — 707 л/мин, максимальная производительность — 2,8 м2/ч. Аппарат весит 21 кг, имеет прорезиненные колеса. В качестве абразива можно использовать стеклянную дробь, оксид алюминия, гранитную крошку, двуокись кремния, стальную крошку. Конструкция Inforce S 4020B простая и надежная, в установке предусмотрена легкая и быстрая замена сопел.
  2. Пескоструйный аппарат ZITREK ИМ-30 015−1011 — аппарат может использоваться в условиях автомастерских, где часто возникает необходимость в очистке металлических поверхностей от ржавчины, лакокрасочного покрытия, окалины. Пескоструй относится к инжекторным аппаратам, что влияет на его рабочие характеристики: при достаточно высокой производительности (до 3 м2/ч) ZITREK ИМ-30 015−1011 отличается экономичностью. В качестве абразива установка использует стальной песок, карбид кремния, стальную или чугунную дробь. Объем резервуара — 30 л, рабочее давление — 6 атмосфер. Весит аппарат 25 кг.
  3. Пескоструйная камера Сорокин 10.8 — камера с большим резервуаром объемом 220 л, ее применяют для сухой очистки металлических поверхностей от ржавчины, старой краски, накипи или нагара. Абразивным материалом для этой установки может служить электрокорунд или речной песок, диаметр фракций колеблется от 0,1 мм до 0,8 мм, что зависит от вида работы и качества обрабатываемой поверхности. Камера имеет особенности, которые облегчают работу оператора: резиновые рукава для защиты рук и смотровое окно с подсветкой для контроля над рабочим процессом. Во время работы создается давление до восьми атмосфер, камера отличается высокой надежностью и устойчивостью конструкции.
  4. Абразивоструйная камера Российский КСО-80-И-ФВ-М 015−0038 — аппарат позволяет выполнять высококачественную обработку металлических поверхностей при помощи песка, электрокорунда, кремния карбида или металлической дроби. Объем рабочего резервуара аппарата — 80 л, вес установки — 180 кг. При работе создается давление до семи атмосфер, расход воздуха — 1200 л/мин. Производительность — до трех квадратов в час. Наличие подробной инструкции и простое устройство камеры позволяют работать на ней даже специалистам невысокой квалификации. Камера Российский КСО-80-И-ФВ-М 015−0038 предназначена для работы только в закрытых помещениях при условии подключения к вентиляционной системе.
  5. Установка абразивоструйная напорная ZITREK DSMG-160 015−1178 создана для высокоскоростной очистки поверхностей от остатков краски, ржавчины и нагара. Установка может использоваться как внутри помещений, так и на улице для очистки фасадов зданий, при выполнении различных ремонтных работ. Быстрая и качественная очистка поверхностей достигается благодаря напорному действию установки. Технические характеристики аппарата: объем резервуара — 160 л, давление — 12 атмосфер, вес — 96 кг, производительность — 273 м2/ч. Установку можно эксплуатировать при температуре окружающего воздуха 5−35° C выше ноля, при влажности не более 80%.

Если нет возможности купить устройство, можно попробовать сделать его самостоятельно.

Самостоятельное изготовление пескоструев

Собрать собственноручно пескоструйный аппарат довольно непросто, но если есть необходимые знания и детали, вполне возможно. Для этого нужно приобрести:

  • емкость для абразива, идеально для этого подходит пустой пропановый баллон;
  • кусок водопроводной пластиковой трубы;
  • заглушку;
  • резьбовое соединение;
  • армированный резиновый шланг;
  • газовый рукав;
  • цанговый зажим;
  • компрессор;
  • пистолет.

Чтобы собрать аппарат, необходимо найти подробное описание этого процесса, еще лучше, если это будет видеоматериал. Плюсом самодельного пескоструйного аппарата является экономия денег, но по производительности покупные модели, конечно же, превосходят «домашнюю» конструкцию.

Техника безопасности

Работа на пескоструйном аппарате требует соблюдения техники безопасности, потому что пескоструй представляет серьезную угрозу здоровью. При работе нужно соблюдать несколько правил:

  • Защита кожи и глаз. Абразивные частицы вылетают из установки с огромной скоростью — до 700 км/ч, если они попадут на открытые участки тела, произойдет сильное повреждение кожных покровов. Особенно опасно, если абразив попадет в глаза. Поэтому пескоструйщик должен защищать себя при помощи специально одежды. Каждый, кто работает на аппарате, должен надевать прочную обувь, комбинезон из плотного материала, кожаные перчатки и шлем на голову, который полностью закрывает лицо и глаза.
  • Защита органов дыхания. Во время работы на аппарате создается мощный поток пыли, которая может попадать в легкие, вызывая не только аллергию, но и воспалительные процессы. Чтобы не допустить заболевания верхних дыхательных путей, нужно использовать дыхательную маску с фильтрами. Некоторые пескоструйщики применяют шлемы с подачей воздуха, как у аквалангистов. Если работа производится в помещении, необходимо позаботиться об устройстве надежной системы вентиляции.
  • Защита органов слуха. Во время работы пескоструйной установки создается слишком большой шум: его производит компрессор, вылетающая струя воздуха, ударяющийся об обрабатываемую поверхность абразив. Если долго находиться в рабочем помещении, можно приобрести травму слухового аппарата. Поэтому пескоструйщик должен защищать уши с помощью звукопоглощающих наушников. Обычно такие наушники вмонтированы в шлем для работы на пескоструя.

При правильном использовании пескоструйного аппарата и соблюдении техники безопасности приобретенное пескоструйное оборудование будет служить долгие годы. Если аппарат был приобретен для мини-мастерской, то он поможет развить бизнес и принесет немалые доходы хозяину.

tokar.guru

Как самому сделать пескоструйный аппарат: чертежи и советы

Ассортимент магазинов изобилует различными установками для очистки материала. Самый эффективный инструмент – пескоструй. Качественная пескоструйная установка будет стоить довольно дорого, даже дешёвые установки от $180, которые быстро изнашиваются и постоянно забиваются. Альтернативный вариант – аппарат пескоструйный самодельный. При обретении небольших навыков можно вручную создать установку, она будет значительно дешевле готового варианта.

Принцип работы пескоструйного аппарата

Пескоструй работает по элементарной системе. Если сравнить чертёж простого аппарата для пескоструйки и базовых моделей краскопульта, наблюдается сходность конструкции. Нагнетённый воздух проходит по воздухопроводам и увлекает материал для абразивной обработки. Небольшие крупинки с большой скоростью направляются на поверхность, выбивая из неё частички.

Пескоструй самодельный разработать можно, а вот создать компрессор будет весьма сложно. Чтобы создать установку достаточного качества, рекомендуется покупать заводской компрессор, у которого будет производительность от 500 л/мин. Для избегания разрушения от перегрева, в нём должна быть устроена система охлаждения. Мощность установки от 3 кВт.

Пескоструй самодельный из ресивера Камаза

Самый простой аппарат – пескоструйный пистолет

Самодельная пескоструйка включает 2 основных элемента: рукоятку со специальным наконечником и 2 штуцера. Перед тем как сделать пескоструйный аппарат своими руками, рекомендуется купить сопло заводского производства. Через него выходит струя воздуха и абразивный материал. Вручную создать сопло приемлемого качества крайне сложно.

С учётом типа сопла изготавливают корпус, в дальнейшем с ним будет соединяться рукоятка и штуцеры. Простейший пескоструй своими руками изготавливают из фитингов водопроводного типа, пластиковой бутылки и тройника. Обязательно устраивается место для крепления шланга от компрессора со сжатым потоком воздуха.

Комплектующие для самодельной пескоструйной установки

Перед тем как собирать такое устройство, важно подготовить все комплектующие. Большая часть инструментов и расходных материалов обычно есть в каждой мастерской, но некоторые элементы понадобится купить в строительном магазине.

Начинать создание пескоструйной установки следует с установки ёмкости, в ней будет находиться абразивное вещество. Удобно использовать в качестве резервуара отработанный баллон для хранения газа. Он изготавливается из прочного, высококачественного металла, рассчитанного на большие нагрузки. Баллон герметичный, соответственно, в него сложно вносить абразивное вещество. Для облегчения процесса сверху вваривается небольшой кусок трубы. В неё засыпают материал, через горловину он попадает внутрь.

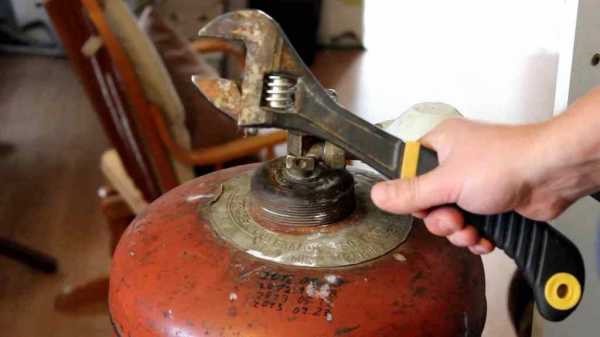

Отработанный баллон для хранения газа

Важно с осторожностью разбирать ёмкость, так как в старых газовых баллонах чаще всего есть остаток газа.

Наибольшее влияние на качество пескоструя оказывает правильный выбор компрессора. Основная проблема – дороговизна такой установки. Заводские варианты с достаточной мощностью обойдутся дорого, снижая эффект экономии. Альтернативный вариант – сделать своими руками из недорогих комплектующих.

Собрать устройство в домашних условиях можно с помощью компрессорных головок, устанавливаемых на пневмопривод ЗИЛа или МАЗа. Мощности установки с указанными комплектующими будет достаточно для обработки любых автомобильных запчастей. Головки обязательно комплектуются ресивером. Для сокращения расходов его изготавливают из баллона для хранения сжиженного газа. Дополнительно потребуется электрический мотор с приводом и рама для крепления всех элементов.

Перед тем как самому сделать пескоструйный аппарат, следует подготовить:

  • краны шарового типа. Они надёжны и долговечны, для уверенности в качестве рекомендуется покупать изделия известных производителей;
  • шланг из резины с армированной вставкой от Ø14 мм. Важно покупать прочный вариант, который способен выдержать повышенное давление и влияние абразива;
  • шланг для подачи газа. По нему будет поступать воздух в сжатом состоянии. В месте его установки мелкие крупицы отсутствуют, следовательно, диаметр меньше – от 10 мм;
  • штуцеры для фиксации шлангов с другими компонентами системы. Пригодятся и цанговые зажимы;
  • ФУМ-лента – она будет использована для создания целостного соединения всей конструкции установки, особенно участков, работающих под давлением.

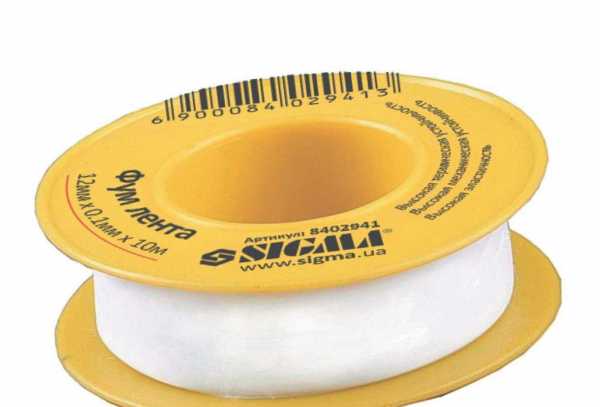

Фум лента 0.2ммх19ммх15м Sigma

Подобная пескоструйка своими руками без компрессора обойдётся около $35. Экономия существенная, позволяет сохранить большую часть стоимости нового аппарата. Теперь следует переходить к созданию самодельной пескоструйки.

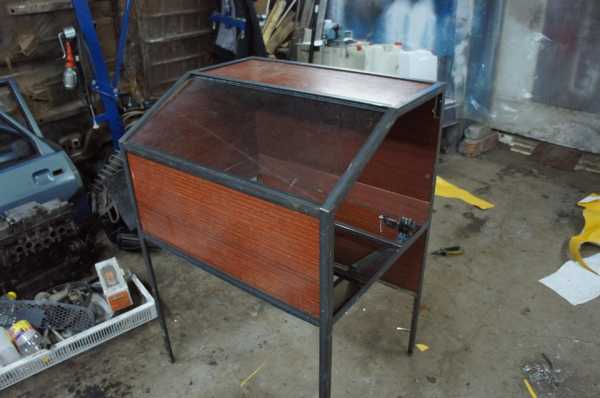

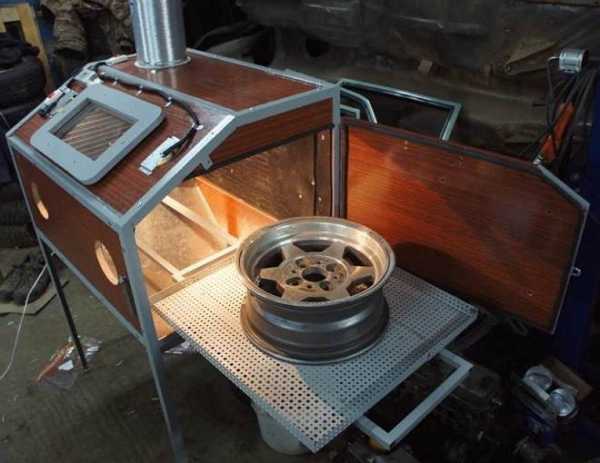

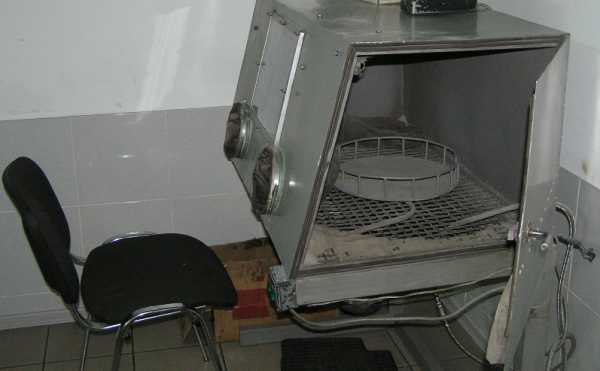

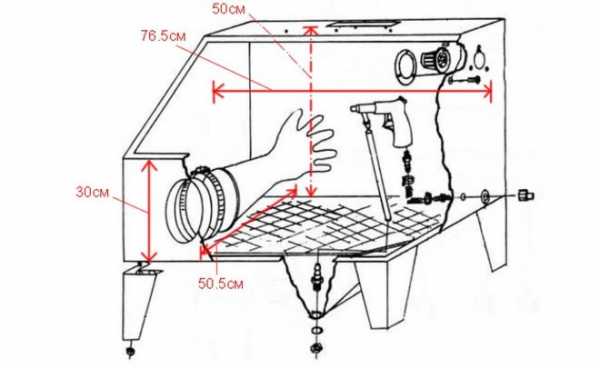

Пескоструйная камера

Если пескоструить большие детали, появляется проблема – быстрый расход абразива, большая его часть используется неэффективно, так как разлетается в стороны. Увеличить эффективность прибора позволит особая камера, которая имеет вид ящика, сваренного из металлических листов. Конструкция удобна для обработки небольших деталей автомобиля.

Изготовление камеры является затратной процедурой с точки зрения времени и сил, но оборудование реально сделать даже без особых навыков. Помимо простой конструкции сварного блока, в корпусе устанавливается стекло для контроля над процессом. Спереди просверливается 2 отверстия, к ним фиксируются перчатки несъёмного и грубого типа. Дно изготавливают из решётчатого металла или проволоки. Под дном размещают желоб для отвода использованного материала. Пистолет находится внутри. Для облегчения работ с камерой в неё устанавливают освещение и вентиляцию.

Готовое изделие устанавливают на стол. Инструкция по проведению работ раскрыта в видеороликах в сети.

Пескоструйные аппараты напорного типа

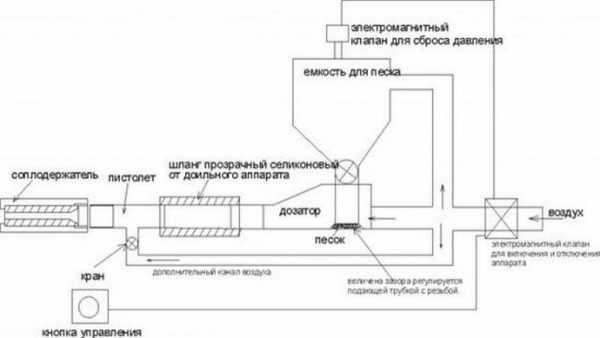

Специалистами разработана схема самодельной напорной установки. Для выполнения работ пригодится бочка из металла, с которой срезается днище. Внутрь устанавливают конус, а снизу крепят затвор и тройник для подключения компрессорного шланга и рукава с соплом.

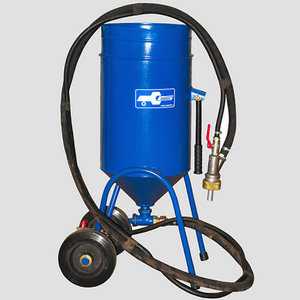

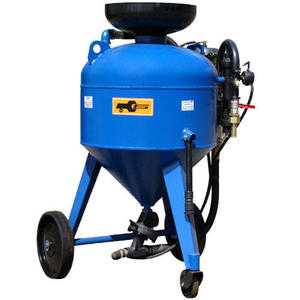

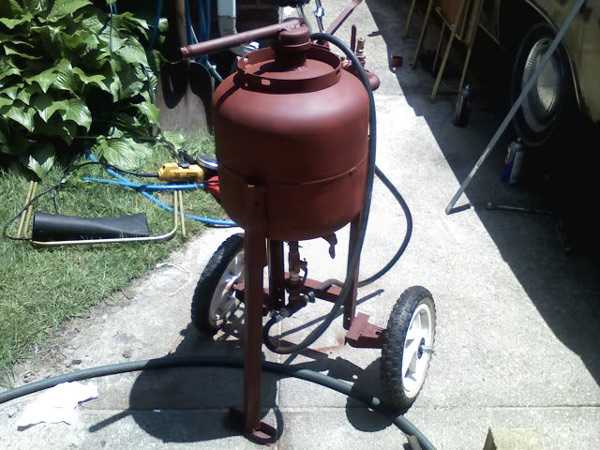

Передвижной пескоструйный аппарат напорного типа

Гравирование стекла с помощью пескоструйного аппарата

Самый простой способ – использовать обдувочный аппарат с абразивом. Процесс выполняется пошагово:

  • Изначально на стеклянную поверхность наносят самоклейку.
  • На плёнке рисуют желаемое очертание или рисунок и с помощью строительного ножа вырезают его.
  • Незащищённую поверхность обрабатывают пескоструем.
  • Плёнка демонтируется, оставляя только выделенное изображение. Оно должно получиться ярким и чётко различимым.

Мастер вручную регулирует желаемую глубину рисунка, по необходимости обрабатывает поверхность 2-3 раза. Даже в подобном виде гравировка придаёт интересный и оригинальный вид, но по желанию к ней добавляют светодиодную ленту. Если сравнивать обычную пескоструйку и профессиональное оборудование, принципиальной разницы видно не будет.

Самый простой аппарат в силах вырезать отверстия в стекле, но для чёткой формы прорези потребуется оградить участок с помощью металла. В листе прорезают отверстие и накладывают на обрабатываемую поверхность. Прорезь внутри является формой для нужного отверстия в стекле. Процедура потребует некоторой выдержки, для создания 1 отверстия уходит около 5 минут и 1 л песка. В результате получают качественную, дешёвую и гладкую прорезь в стекле.

Гравирование стекла с помощью пескоструйного аппарата

Сборка пескоструйного аппарата

Пескоструйный аппарат своими руками требует чертежей, наличия электроинструмента и подготовки материала.

Самый первый этап – это работы с баллоном, из которого поступает абразив. Идеально подойдёт резервуар, который содержал фреон, но другие типы тоже сгодятся. Работы с баллоном:

  • С помощью ручной ножовки постепенно и аккуратно срезают латунную насадку.
  • Для создания безопасных условий в работе со сварочной установкой потребуется удалить остатки газа из ёмкости. Компрессор без труда выдует его.
  • После окончательной очистки просверливают 2 отверстия: снизу для удаления остатка материала и сбоку для поступления абразива к установке.
  • В отверстия вводят и приваривают патрубки, они пригодятся для соединения с другими компонентами системы. Предпочтительно использовать патрубки с наконечниками для резьбы. От мастера требуется создание герметичного контура.
  • Для создания мобильности установки и удобства транспортировки к низу привариваются маленькие колёса. Если не планируется перевозить конструкцию, рекомендуется устанавливать треногу.
  • По желанию баллон оснащается вибратором, который будет воздействовать на ёмкость и разбивать комки материала. Использование станет более эффективным, и снизится частота забивания патрубков.
Чертеж пескоструйного аппарата

После изготовления резервуара, согласно чертежу, соединяют все элементы:

  • На окончания труб фиксируются краны. Соединения осуществляются с помощью резьбы, а герметичность достигается ФУМ-лентой.
  • Штуцеры монтируются на выходы тройника: на один шланг 14 мм, второй – 10 мм, но перед его фиксацией вставляется трубка из меди.
  • На штуцер 14 мм надевают шланг (закрепляется хомутом), а с другой стороны устанавливают ёмкость для абразива. В конце устанавливается зажим цангового типа для фиксации сопла.
  • В отверстие для воздуха монтируется тройник, затем кран для загрузки песка.
  • На первый выход монтируют шланг от компрессора, а во второй – рукав от ёмкости.
  • Для управления силой потока в систему вводят специальные дозаторы и краны.

Рекомендации специалистов

Все вероятные проблемы с аппаратом сводятся к неграмотному изготовлению установки. При правильном подборе элементов и аккуратной сборке качество устройства будет несущественно уступать серийным моделям.

Несколько дополнительных советов:

  • можно включить систему рециркуляции потока воздуха. Она значительно повысит эффективность работ с аппаратом;
  • наибольшее внимание следует уделять выбору сопла и компрессора. Обычное сопло не подходит для пескоструйной установки, рекомендуются вольфрамовые варианты. В зависимости от типа сопла, абразива и обрабатываемой поверхности отличается вид компрессора;
  • до окончательной сборки важно проверить герметичность соединений. При малейшем отверстии в баллоне существенно сократится мощность установки.

Самостоятельное изготовление конструкции позволяет сократить расходы в 3–5 раз. Максимальная экономия наступит при использовании самодельного компрессора, но в нём сложно добиться достаточной мощности. Оптимальный вариант – заводской компрессор и самодельный пескоструйный аппарат с баллоном.

Originally posted 2018-04-05 14:17:34.

mensdrive.ru

Пескоструй своими руками — как сделать самодельный пескоструйный аппарат

Пескоструйная обработка стала частью повседневной жизни, ее применяют во многих случаях, но что же она из себя представляет?

Это, прежде всего взаимодействие воздуха с мелкими частичками песка, которые под большим напором образуют воздушно-песчаную струю для обработки различных изделий.

Струя по направлению вылетает из пистолета. Аппарат активно используется столетиями в различных частях промышленности.

Содержание статьи:


Такая аппаратура понадобится для шлифовки, снятия краски, нанесения грунтовки, тюнинга авто.

Если участок обработки совсем маленький, то многие справляются при помощи наждачной бумаги, но на большие участки уйдет слишком много времени и сил. С самодельной пескоструйной установкой потребуется минимум времени.

Аппарат можно приобрести в любом магазине, где представлены строительные материалы, а можно попытаться создать его своими силами.

Будьте готовы, что хороший аппарат обойдется не дешево, если вы все же не решитесь сделать его сами. Ведь имея определенные навыки, не придется тратить много сил и времени, особенно если вы регулярно что-то мастерите.

Из чего делают пескоструйные установки

Изготовить пескоструйную установку можно несколькими способами, но, несмотря на выбранный, вам потребуется определенный перечень материалов.

  • компрессор;
  • трубы и шланги;
  • пистолет, который будет использоваться для покраски;
  • фитинги из сантехники;
  • сопло, кран и бутылка из пластика.

Хороший хозяин хотя бы половину из перечисленного списка хранит в своем гараже или кладовке.

А вот компрессор придется прикупить, но если сравнивать со стоимостью всего аппарата, то — это незначительная трата.

Виды пескоструев

Подбирая необходимую аппаратуру, стоит, прежде всего, определить для чего она будет использоваться. Ответив себе на этот вопрос, вы определитесь с видом пескоструйной установки.

Если она создана для обработки предметов из стекла с целью декора, то параметры пескоструйной камеры зависят от площади поверхности обработки.

Если последующая задача произвести покраску или грунтовку, то следует применить аппарат открытого вида, способный очистить поверхность под вышеизложенные нужды. Но для работы с таким видом оборудования необходимо отдельное помещение.

Еще один критерий, который влияет на выбор разновидности пескоструев – это частота их использования.

Если же вы решили открыть свое дело и поставить работу на поток, то для частого использования необходимо мощное изделие, только так удастся предоставить квалифицированные услуги.

Чем больше времени будет применяться устройство, тем мощнее оно должно быть.

Такое устройство, созданное собственными руками, может быть только двух видов:

1. Напорное, которое предполагает образование воздуха в установке и дозаторе. Из сопла струей вылетает воздух и частички песка.

Скорость струи высокая, что позволяет очистить большой кусок территории за достаточно небольшой промежуток времени.

2. Инженерное предполагает поступление воздуха и песка по двум разным рукавам и их смешивание в наконечнике.

Его проще всего сделать своими силами, но с этой конструкцией перечень предметов, которые можно подвергнуть обработке значительно меньше. Объяснить это можно слабым воздушным потоком с абразивом.

Делаем простую установку в домашних условиях

Пескоструйная установка самая простая, представлена двумя компонентами такими как сопло и ручка со штуцером. В один попадает воздух, а во второй песок.

Если вы хотите, чтобы наконечник для выброса струи воздуха и песка не износился и служил долго, то стоит подобрать соответствующий материал.

Самый надежный вариант — карбид вольфрама или бора. Он стоек и продержится при непрерывной работе несколько десятков часов.

Куда быстрее сотрутся чугунные или керамические материалы, хоть они и обойдутся дороже, тогда зачем же платить больше?

Определившись с наконечником, приступаем к формированию корпуса пистолета, который затачивается под них. Емкостью для абразива прекрасно прослужит пластиковая бутылка, которая должна быть закреплена сверху.

Конструкция готова, но без компрессора она не заработает, поэтому завершающий этап – его подсоединение. Он же и будет отвечать за подачу воздуха.

Принцип работы устройства – поступающий воздух оказывается сразу же в бутылке, а затем в тройнике. Смешавшись с абразивом, смесь направляется в верхнюю часть тройника.

Если хотите контролировать количество абразива в воздухе, стоит приделать соответствующий краник. Собрать аппарат удастся всего за час при условии наличия всех составляющих и подручных материалов.

Универсальная пескоструйная камера

Камера используется в случаи обработки незначительных по размерам деталей. Она выполнена в виде ящика из металла, который можно сделать самостоятельно или же приобрести.

В любом случае в дальнейшем его придется обшить стальным листом. Чтобы удобнее работать с ним, расположите прибор на подставке.

Проделайте в этой камере окошко, которое позволит наблюдать за процессом. Рекомендуется поместить его сверху.

Работа с камерой предусматривает осуществление неких действий с ее составляющими внутри, поэтому аппарат разделяется на две части, где вставляются резиновые перчатки.

Такие перчатки, как и стекло – это расходный материал, который с годами нуждается в замене. Но чтобы не делать это слишком часто, старайтесь подбирать качественные материалы. Заранее продумайте этот момент, чтобы он не доставлял лишних хлопот.

Снизу камеры располагается решетка из проволоки и приваренный желоб, необходимый для помещения в него уже использованного песка. В цилиндре ящика проделывается отверстие для поступления воздуха.

Чтобы осветить камеру, достаточно использовать обычные лампы дневного света. Самодельную камеру можно оборудовать вентиляцией, но порой обходятся и без нее.

Компонент, который вы собираетесь обработать, необходимо разместить через заранее подготовленную дверцу. Если деталь длинная, то конструкцию можно накрыть брезентом, так их проще прогонять через созданное устройство.

Брезент прослужит защитой и не позволит песку вылететь за пределы камеры.

Как изготовить устройство из огнетушителя?

Специалисты умудряются изготовить пескоструйные установки из огнетушителя. Из всей конструкции огнетушителя необходима только оболочка, в которой устанавливается металлическая трубочка с резьбой.

Чтобы ее зафиксировать, стоит проделать отверстия с двух сторон. По этой трубе будет попадать воздух, а для песка делается отверстие паз 18*8мм.

Все компоненты огнетушителя припаиваются обратно после крепления трубки. Туда поступает абразив, к нижнему концу фиксируется сопла, а к верхнему компрессор.

Песок попадает в нижнюю часть трубки, поступающее давление выталкивает песок, он мгновенно вылетает из установленного на устройстве наконечника.

Если огнетушителя не оказалось под рукой, то может подойти любая емкость, такая же как баллон от газа. Только предварительно избавитесь от возможных остатков газа, выгнав его тем же компрессором.

Абразив в качестве расходного материала

Песок для функционирования этого аппарата совсем не подходить, ведь он неоднородный, размер и форма вкраплений совершенно разная.

Проблема может возникнуть и сказаться на самом качестве работы и ее результате.

Крупные частички станут причиной глубоких царапин. Для таких случаев существует специальный расходный материал, который можно отыскать в магазине по продаже строительных материалов — абразивные смеси.

Они могут быть представлены разной формы, размера и твердости. Специально для нашей процедуры подойдет самый доступный абразив.

Есть и те, кто готов тратить свое время на просев через сито обычного речного песка, который в таком случае тоже подходит для работ.

Гравирование стекла

Более того с данным аппаратом можно прикоснуться к прекрасному и заняться гравированием стекла, кто знает, может со временем хобби перерастет в серьезный бизнес.

Заклеиваем поверхность стекла и прорисовываем на пленки желаемый рисунок.

Затем обрабатываем изображение самодельным инструментом и снимаем пленку, чтобы оценить результат работы. Каждый мастер самостоятельно определяет глубину гравировки, предварительным пробным нанесением.

Рисунок будет выглядеть красиво в любом случае, его можно украсить светодиодной подвеской. С такой задачей самодельный аппарат справится легко и при этом он ни в чем не уступает дорогостоящему аналогу из магазина.

Все стеклянные поверхности могут быть оформлены с помощью пескоструйного аппарата.

Берем металлическую пластину, прорезав в ней отверстия, поверхность обрабатывается после того, как лист плотно приляжет к поверхности. Процедура займет несколько минут и расход песка минимальный.

Такой метод работы идеален при использовании гладкого, без сколов отверстия. Аппарат подходит и для других нужд, для применения, как на профессиональном, так и на любительском уровне.

С ним есть возможность осуществить большой перечень работ, который и представить сложно. Хороший хозяин непременно должен запастись пескоструем.

Советы по работе с самодельным аппаратом

Многие владельцы самодельных аппаратов более уверены в них, чем в импортной технике, ведь сделано своими руками, кому же еще доверять, как не себе. Но все же стоит прислушаться к ряду рекомендаций по использованию.

1. Если ваш аппарат не такой мощный, объемом 6 литров, то диаметр сопло должен составлять 3 мм. Слишком узкое тоже не подойдет, если же мощность большая, то стоит обратить внимание на больший диаметр.

2. Детали, которые предположительно со временем пойдут в расход не стоит сильно закручивать, чтобы их проще было заменить. Речь идет о составляющих, которые чаще всего контактируют с абразивом.

3. Не устанавливайте пескоструйный аппарат и не пользуйтесь им в домашних условиях. Ведь насколько бы прочную камеру вы ни сделали, песок все равно будет выходить за ее пределы. Камера создана задерживать основную пыль, после проведенной процедуры навести порядок, будет крайне сложно.

4. Даже если работы вы проводите в гараже, необходимо защитить своих дыхательные пути и глаза, чтобы на слизистых и легких не оседали мельчайшие частички от песка.

В помощь защитные очки и респиратор, ведь только так можно избежать серьезных заболеваний.

В интернете представлено множество вариантов создания пескоструев, здесь же описаны некоторые из них, которые оказались самыми простыми, эффективными и менее затратными.

С этими схемами вы быстрее осознаете принцип функционирования пескоструев.

Если необходимо регулярно пользоваться этим аппаратом, то стоит отнестись к процессу создания аппарата серьезно, просчитав каждую деталь.

Если правильно соблюсти расчеты и надежно закрепить все, то устройство прослужит долгие годы.

autovogdenie.ru

Пескоструйная камера своими руками: чертежи, фото, видео

Пескоструйная камера – это полезное приспособление, позволяющее эффективно и с максимальной степенью безопасности при помощи абразивного материала очищать различные поверхности от загрязнений, удалять следы коррозии и старые покрытия.

Пескоструйная камера эжекторного типа

В качестве абразивного порошка, который распыляется в такой камере под большим давлением, может использоваться не только обычный кварцевый песок, но и ряд других материалов:

  • дробь, изготовленная из стали или чугуна;
  • стеклянные гранулы;
  • электрокорунд;
  • шлаковые материалы, получаемые после производства меди и никеля (купершлак и никельшлак).

Песок различных фракций

Выбор того или иного абразивного материала зависит не только от типа обрабатываемой поверхности, но и от того, что с нее требуется очищать.

Пескоструйные камеры фабричного производства: как мы видим, ничего сверхсложного в их конструкции нет

Принцип работы

Пескоструйные камеры, которые называют обитаемыми в том случае, если процессом обработки управляет специалист, находящийся за их пределами, многие домашние мастера предпочитают делать своими руками, так как это несложно и выгодно. Преимущества этого подхода заключаются еще и в том, что самостоятельное изготовление такой камеры позволяет придать ей такие размеры и конфигурацию, которые оптимально подходят для обработки изделий определенного типа. В данном вопросе у изготавливающего пескоструйную камеру мастера практически нет ограничений: это может быть как небольшой ящик для обработки миниатюрных изделий, так и целый ангар, в который будут помещаться крупногабаритные металлоконструкции.

Принцип работы камеры для пескоструйной обработки

Даже учитывая тот факт, что и промышленные, и собранные своими руками камеры для пескоструйной обработки безопасны, при работе с ними следует использовать защитные средства, к которым традиционно относятся:

  • респиратор;
  • рабочие очки;
  • специальная закрытая одежда и обувь.

Обработка детали в пескоструйной камере

Камеры для пескоструйной обработки, если они изготовлены правильно, помимо универсальности предоставляют работающему с ними специалисту следующие преимущества.

  • Используя такие камеры, можно выполнять пескоструйную обработку изделий практически любого размера и конфигурации.
  • Весь процесс обработки, выполняемый при помощи специальной насадки, можно контролировать визуально, что обеспечивается специальным смотровым окном.

Большое смотровое окно обеспечит хороший обзор

Рекомендации по изготовлению пескоструйной камеры

Прежде чем приступать к изготовлению камеры для пескоструйной обработки своими руками, необходимо определиться с ее размерами и составить несложный чертеж, что позволит правильно подобрать и подготовить все необходимые материалы. Габариты камеры зависят не только от размеров изделий, которые вы планируете в ней обрабатывать, но и от площади места, предназначенного для ее установки.

Основные размеры камеры для обработки деталей небольших габаритов

Частички песка, а также любого другого абразивного материала, двигающиеся в камере с большой скоростью, будут рикошетить от ее стенок, что не слишком хорошо отражается на качестве выполняемой обработки. Именно поэтому нежелательно делать внутренний размер такого устройства слишком большим (либо, если вам нужна большая камера, можно обшить ее внутренние стенки мягким материалом, например пластинами из технической резины).

Камера для пескоструйной обработки, используемая в домашних условиях, – это, по сути, обычный ящик, внутренние стенки которого обшиты металлическими листами. Такую камеру, если ее размеры позволяют, можно расположить в любом подсобном помещении или даже в гараже, сделав ее в стационарной или мобильной.

Вариант самодельной пескоструйной камеры с удобным выдвижным лотком. На фото ниже представлены этапы изготовления и сборки

Алгоритм и правила сборки

Пескоструйная камера – как промышленная, так и собранная своими руками для домашнего использования – обязательно должна быть оснащена вентиляционной системой, которая обеспечит отвод пыли, в большом количестве образующейся при обработке. Как уже говорилось выше, при работе с такой камерой, насколько бы качественно она ни была выполнена, необходимо использовать средства защиты глаз, органов дыхания и всего тела.

Конструктивными элементами, которые вам потребуются для изготовления пескоструйной установки, используемой в комплексе с такой камерой, являются:

  • емкость для абразивного материала, из которой он будет подаваться в зону обработки;
  • компрессор, обеспечивающий необходимое давление воздушного потока, смешиваемого в системе с абразивом;
  • сопло, через внутреннее отверстие которого в зону обработки будет подаваться абразивная смесь;
  • пистолет для управления соплом и удобства работы с ним;
  • кран шарового типа, который позволит регулировать параметры потока абразивной смеси;
  • элементы, обеспечивающие крепление всех деталей конструкции и их герметизацию.

Внутреннее пространство камеры при открытой боковой дверце

Чтобы сделать пескоструйную камеру устойчивой, можно расположить ее на рабочем столе или изготовить для нее специальную подставку из металлического профиля. Для внутренних стенок пескоструйной камеры лучше использовать листовой металл, толщина которого не превышает 1 мм.

Чтобы иметь возможность постоянно контролировать процесс пескоструйной обработки и эффективно управлять им, с одной стороны такой камеры необходимо сделать смотровое окно, а во внутренней ее части организовать систему освещения. В качестве материала изготовления такого окна лучше использовать ударопрочный пластик (обычное стекло может не выдержать значительных нагрузок и быстро выйти из строя).

Для управления пескоструйной насадкой, которая будет располагаться внутри камеры, в передней части последней необходимо сделать два симметрично расположенных отверстия. Диаметр таких отверстий, в которых будут фиксироваться рабочие перчатки, должен составлять примерно 100 мм. Необходимо учитывать тот факт, что рабочие перчатки, находящиеся внутри камеры, будут быстро приходить в негодность, поэтому надо предусмотреть, чтобы их можно было оперативно и легко заменить на новые.

Переходные манжеты – простой способ быстрой замены рабочих перчаток

Под дном пескоструйной камеры следует расположить желоб, при помощи которого отработанный материал будет собираться в специальную емкость, поэтому для изготовления дна лучше всего использовать прочный сетчатый материал. Сбор отработанного абразивного материала, если он выполняется аккуратно, позволит применить его повторно, что значительно снизит стоимость обработки. Для эффективного освещения внутреннего пространства пескоструйной камеры лучше всего использовать два осветительных прибора, расположенных в двух разных краях ее верхней части.

Бункер сбора абразивного материала (вид снизу)

Пескоструйная насадка, при помощи которой выполняется обработка внутри камеры, располагается в ее внутренней части, а ее подключение к емкости с песком и компрессору обеспечивается при помощи специальных шлангов. На заднюю стенку самодельной камеры для пескоструйной обработки можно навесить большую дверцу (можно также затянуть стенку брезентом), что позволит без проблем помещать в нее изделия различных размеров и конфигурации.

Приступая к сборке камеры для пескоструйной обработки своими руками, следует учитывать, что обеспечить долговечность и высокую эффективность использования такой конструкции могут только качественные конструктивные элементы, а также строгое следование рекомендациям опытных специалистов и предварительно разработанному чертежу.

Оценка статьи:

Загрузка…

Поделиться с друзьями:

met-all.org

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
