Руфтопы или крышные кондиционеры — Информтех

Руфтопы или крышные кондиционеры — это моноблочные агрегаты, которые выполняют комплексную обработку воздуха: его охлаждение, нагрев, осушение, увлажнение, фильтрацию, а также обеспечивают подачу свежего воздуха в необходимых количествах. Ниже мы разберёмся, как столь много функций удалось уместить всего в одном агрегате.

Конструкция и принцип работы руфтопов

Руфтопы устанавливаются на кровле здания и работают одновременно с потоками внутреннего и наружного воздуха. Доступ к внутреннему воздуху осуществляется через отверстие в кровле. Доступ к наружному воздуху — непосредственный, так как устройства установлены в пространстве окружающей среды.

Итак, крышный кондиционер представляет собой разновидность приточной установки (центрального кондиционера). Основной его секцией является вентилятор, который, собственно, и прокачивает воздух через руфтоп. Он всасывает одновременно внутренний и наружный воздух в заданных пропорциях.

Данные пропорции определяются расчётом.

Количество наружного воздуха должно соответствовать количеству приточного воздуха, которое требуется подать в обслуживаемое помещение. Количество внутреннего (рециркуляционного) воздуха должно быть таким, чтобы обеспечить нужную холодо- или теплопроизводительность установки. В руфтопе регулирование расходов наружного и рециркуляционного воздуха обеспечивается за счёт поворотных заслонок. Угол их поворота (открытия/закрытия) определяет расход проходящего воздуха.

Далее потоки воздуха смешиваются и проходят через секции фильтрации, нагрева, охлаждения, осушения и увлажнения. Очевидно, что в каждый конкретный момент работает секция нагрева или охлаждения и осушения или увлажнения. Наличие тех или иных секций определяется задачами, которые нужно решить в обслуживаемом помещении, например, нужно ли увлажнять или осушать воздух, какова требуемая степень его очистки и так далее.

В руфтопах применяются четыре вида секций нагрева воздуха — по принципу теплового насоса, электрического нагрева, водяного нагрева и газового нагрева. Секция фильтрации — с карманными или панельными фильтрами класса EU3-EU4. Секция увлажнения — на базе изотермических пароувлажнителей или адиабатных увлажнителей распылительного типа.

В целом, внешний вид и работа секций схожа с их аналогами из области приточных установок, но вот на работе секции охлаждения имеет смысл остановиться подробнее. В обычных приточных установках охладители представляют собой водяные или фреоновые теплообменники, которые подключены, соответственно, к чиллерам или компрессорно-конденсаторным блокам. В крышных кондиционерах дело обстоит иначе.

Руфтопы устанавливаются на улице, поэтому компрессорно-конденсаторный блок нет смысла куда-то выносить — его можно разместить внутри самого руфтопа. При этом испаритель холодильного контура будет установлен в канале, по которому движется смесь наружного и рециркуляционного воздуха, а конденсатор будет расположен рядом. Его будет обдувать наружным воздухом специально предусмотренный для этого вентилятор.

Наконец, подготовленный воздух, прошедший все секции крышного кондиционера, подаётся через отверстие в кровле обратно в помещение.

Образно говоря, руфтопы — это оконные кондиционеры для больших помещений, и располагаются они не в окне, а на кровле. Действительно, подобно оконным кондиционерам, они имеют моноблочную конструкцию и непосредственно прилегают к обслуживаемым помещениям. Разве что оконные кондиционеры выполняют только одну функцию — охлаждают воздух, а руфтопы способны его также нагревать, фильтровать, увлажнять и осушать. И оконные кондиционеры сильно шумят, а шум руфтопов нейтрализуется кровлей и возможностью установки шумоглушителей в канале.

Сфера применения крышных кондиционеров

Крышные кондиционеры, как следует из их конструкции, хорошо подходят для обслуживания помещений, расположенных непосредственно под кровлей. Это могут быть одноэтажные здания или же верхние этажи многоэтажных зданий.

Так, например, руфтопы применяют для климатизации складов, отдельно стоящих супермаркетов, выставочных залов, спортивных комплексов, ангаров и логистических центров. Все они, как правило, представляют собой одноэтажные здания большой площади с просторной кровлей, на которой может разместиться несколько руфтопов в разных её частях.

Кроме того, руфтопы могут обслуживать верхние этажи многоэтажных зданий, например, расположенные на последнем этаже офисы бизнес-центров и административных зданий, гипермаркеты в торговых центрах, верхние этажи других объектов.

Преимущества и недостатки крышных кондиционеров

Основное преимущество руфтопов заключается в том, что они имеют моноблочную конструкцию. Фактически, они самодостаточны. Их достаточно установить на кровлю и пробить отверстия в нужных местах для вытяжного и приточного потоков воздуха. Кроме оконного кондиционера моноблочной конструкцией не может похвастаться ни один агрегат, одно возможности оконного кондиционера в значительной мере уступают возможностям крышного кондиционера.


Ещё одно преимущество руфтопов — возможность полноценной обработки воздуха — его нагрева, охлаждения, фильтрации, осушения и увлажнения. По набору функций с руфтопами могут сравниться только приточные установки или центральные кондиционеры, но ни те, ни те не являются моноблочными.

Крышные кондиционеры относятся к числу эффективного климатического оборудования, так как для них характерны малые контуры циркуляции. Действительно, фреоновый контур охладителя очень короткий, так как полностью умещается в руфтопе (в отличие от приточных установок с выносными компрессорно-конденсаторными блоками, где длина контура может измеряться десятками метров). Воздушный контур также короткий — забор воздуха из помещения в одном месте и здесь же рядом — подача подготовленного воздуха.

Очевидным недостатком руфтопов является тот факт, что они обслуживают только помещения верхних этажей зданий, грубо говоря — помещения, расположенные под самим руфтопом. Конечно, к входному и выходному отверстию крышных кондиционеров можно подсоединить сложную сеть воздуховодов с разводкой по разным помещениям и этажам, но вряд ли вентилятор прокачает такую сеть.

В конечном итоге, основная задача руфтопов — обслужить одно большое помещение, расположенное под ним. Для такой задачи они, пожалуй, являются наилучшим решением.

Установка крышного кондиционера в Москве • Цена на монтаж

Установка крышного кондиционера — ещё один вариант для создания благоприятного климата в помещениях бытового и промышленного назначения. Данный вид оборудования является прямым конкурентом классическим системам вентиляции и кондиционирования воздуха. Всё из-за возможности устройства не только нагнетать заданное количество адаптированного по температуре воздуха, но и регулировать количество свежего воздуха, поступающего извне в систему воздуховодов. В этой статье мы подробно рассмотрим процесс установки крышного кондиционера, поговорим о преимуществах оборудования и нюансах монтажа.

Преимущества монтажа крышных кондиционеров

Крышной кондиционер (руфтоп) регулирует температуру внутри помещений, а также очищает, вентилирует и осушает воздух. Данное оборудование обладает низким уровнем шума, компактным размером, невысоким потреблением мощности. Оно имеет безопасный режим компрессора, систему независимого использования воздуха, множество режимов температуры. Выбрав для монтажа крышной кондиционер, вы получите следующие преимущества:

  • Нулевая трата полезной площади благодаря установке на крыше;
  • Вариативность: забор и раздача воздуха могут осуществляться в вертикальном, горизонтальном, нисходящем направлении;
  • Электромеханическое управление, возможность автоматизации системы при установке микропроцессорного оборудования;
  • Регулируемый уровень расхода воздуха и величины статического давления.

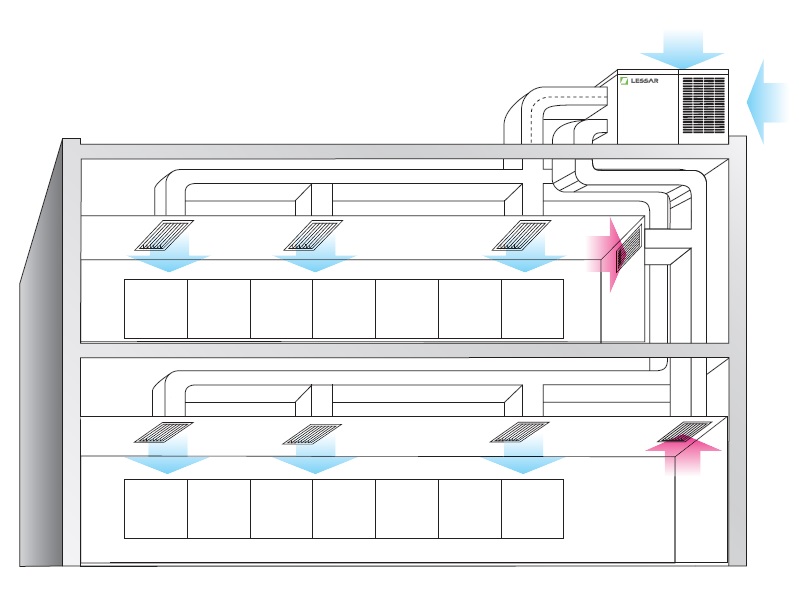

Стандартная схема устройства крышного кондиционера

Выбор места установки крышного кондиционера.



В основном, местом установки крышного кондиционера является крыша. Но встречается и монтаж такого оборудования на прилегающей к зданию территории. В любом случае важно, чтобы место установки оборудования соответствовало всем рекомендациям производителя.

  • Секция конденсатора (входное воздушное отверстие) должна быть защищена от воздействия ветра. В противном случае существует риск рециркуляции теплого воздуха;
  • Параметры здания (конструкция крыши) соответствуют требованиям производителя по распределению веса. Если это условие не соблюдается, используйте специальные подставки.

Монтаж крышных кондиционеров недопустим в местах со следующими условиями:

  • Наличие легковоспламеняющихся газов, а также кислот и аэрозолей;
  • Повышенное содержание влаги, пыли, масляных паров;
  • Высокая концентрация серосодержащих газов, морской соли, других веществ, провоцирующих коррозию воздуховодов.

Установка моноблока всегда проводится на прочной и ровной поверхности. Корпус необходимо защитить от снежных заносов. Несоблюдение вышеприведенных рекомендаций может привести к повреждению оборудования, сокращения срока его эксплуатации и снижения продуктивности.

Установка воздуховодов крышных кондиционеров

При установке крышных кондиционеров с горизонтальной раздачей, воздуховод присоединяют к руфтопу фланцами. Его крепят к воздушному отверстию при помощи гибкой муфты, снижающей уровень вибрации и шума. Агрегаты с вертикальной раздачей воздуха соединяются с воздуховодами при помощи камеры, для оборудования с нисходящей раздачей используются фланцы. На данном этапе работ необходимо соблюдать следующие правила:

  • Все стыки воздуховодов герметизируются изоляционной лентой или другими материалами. В ином случае существует риск утечки воздуха;
  • Воздуховоды, проложенные вне кондиционируемого пространства, изолируют и снабжают пароизоляцией;
  • Трубы, расположенные снаружи здания, защищают от атмосферного воздействия;
  • Отверстия системы изолируют при помощи уплотнителя. Это предотвращает проникновение пыли, дождя, грязи;
  • При соединении воздуховодов к вентиляторам конденсатора, на пути следования воздуха устраняют все препятствия.

Воздушные фильтры подбирают при учете характеристик крышного кондиционера, воздуховоды в обязательном порядке заземляются. Далее дренажный провод присоединяется к моноблоку при помощи соединительных патрубков. Он покрывается теплоизоляционным материалом, предотвращающим конденсацию влаги. Чтобы избежать образования воздушных пробок, на линии отвода конденсата (снаружи блока) устанавливают ловушку. По окончанию работ необходимо убедиться в отсутствии утечек и препятствий на пути отвода конденсата. Потом моноблок подключают к электросети через разъединитель цепи (от распределительного щита). Провод питания на электрической панели закрепляют используя проходной изолятор. Его присоединяют к клеммному блоку через выбиваемые отверстия, используя проходные изоляторы.

Монтаж крышного кондиционера в Москве

Монтаж крышного кондиционера или руфтопа проводят при соблюдении инструкции производителя, техники безопасности, гос. стандартов. Он определяет срок службы, качество работы и текущее состояние оборудование. Любая ошибка может привести к поломке оборудования. Так же для обеспечения бесперебойной и многолетней работы системы необходимо проводить постоянное сервисно-техническое обслуживание элементов моноблока. Наша компания долгие годы занимается установкой кондиционеров и всех типов в Москве и Московской области. А благодаря штату высококвалифицированных специалистов качество и стоимость наших услуг всегда соответствует требованиям покупателей.

НАИМЕНОВАНИЕ РАБОТЕД.ИЗМ.ЦЕНА В Г. МОСКВЕ

УСТАНОВКА КРЫШНОГО КОНДИЦИОНЕРА • ЦЕНА

Установка крышных кондиционеровШт.по запросу

ДОПОЛНИТЕЛЬНЫЕ РАБОТЫ

Отверстие в стене ф 45/50ммШт.от 500,00
Пайка медных трубок Шт.от 2 500,00
Прокладка питающего провода (от эл.щита)М.п.200,00
Штробление стен под фреоновые коммуникации (бетон)М.п.1 500,00
Штробление стен под фреоновые коммуникации (кирпич)М.п.1 300,00
Штробление стен под фреоновые коммуникации (пеноблок-газобетон)М.п.900,00
Штробление стены под дренажные коммуникации (бетон)М.п.600,00
Штробление стены под дренажные коммуникации (кирпич)М.п.500,00
Штробление стены под дренажные коммуникации (газобетон)М.п.400,00
Вызов промышленного альпинистаШт.7 000,00
Разборка и сборка вентилируемого фасадаШт.2 500,00
Манипулятор/ автовышка с корзиной (смена 6ч.)Шт.10 000,00
Ложный выезд бригадыШт.1 000,00

ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ

Автомат 220/380 с установкой Шт.1 000,00

Для вызова специалиста на объект и расчёта точной стоимости монтажа крышного кондиционера (руфтопа) отправьте нам заявку на адрес электронной почты [email protected] или свяжитесь по телефонам, указанным в разделе контакты.

Посмотреть полный прайс на установку

Вместе с установкой крышных кондиционеров интересуются

Почему вам следует рассмотреть возможность установки кондиционера на крыше

Особенности

  • Крышные кондиционеры лучше всего работают, когда система HVAC расположена на чердаке

  • Они не подходят для домов, расположенных в жарком и солнечном месте. климатические условия

  • Перед установкой позаботьтесь о доступе для обслуживания и ремонта

Получите предложения от трех профессионалов!

Введите почтовый индекс ниже и найдите лучших профессионалов рядом с вами.

Если вы устали видеть неуклюжий кондиционер во дворе или слушать постоянное жужжание машины, пока вы развлекаетесь на террасе, возможно, пришло время подумать о переносе кондиционера на крышу. В то время как наружные блоки кондиционирования воздуха чаще всего находятся на уровне земли снаружи вашего дома, у домовладельцев есть и другие варианты. Для некоторых людей перемещение внешних блоков переменного тока на возвышенности может означать значительные преимущества в плане энергоэффективности и стоимости.

В определенных ситуациях установка внешнего блока переменного тока — или конденсаторного блока, как его называют, когда он является частью системы кондиционирования воздуха — на крыше вашего дома может принести пользу вам и продлить срок службы блока. Давайте посмотрим, когда выгодно устанавливать кондиционер на крыше жилого дома.

Что следует учитывать при установке блока переменного тока на крыше

Прежде чем планировать установку блока переменного тока на крыше, рассмотрите следующие факторы, чтобы определить, подходит ли это решение для вашего дома.

Расположение вашей внутренней системы ОВКВ

Как правило, блоки переменного тока устанавливаются за пределами дома, целенаправленно рядом с внутренней системой ОВКВ. Такое расположение обеспечивает максимально близкое расположение проводов, шлангов и корпуса, соединяющих два основных компонента системы, для максимальной эффективности.

Итак, если ваша внутренняя система HVAC расположена в подвале или на первом этаже вашего дома, ваш двор, вероятно, является лучшим местом для установки конденсаторного блока. Однако, если ваш внутренний блок HVAC находится на чердаке, ваша крыша может быть идеальным местом для размещения двух частей как можно ближе друг к другу.

Свободное пространство во дворе

Для правильной работы конденсаторным блокам требуется плоская поверхность, оставляющая достаточно места вокруг блока для воздушного потока. Для большинства домов эти условия возможны только на уровне земли. Но на некоторых дворах практически нет места для конденсаторной установки.

В регионах, где дома построены на склонах гор, на зубчатых склонах утесов или в сильно застроенных районах, где обеспечение достаточного воздушного потока вокруг устройства может быть проблемой, например, в крупных мегаполисах или коммерческих районах, крыша может быть идеальный выбор, особенно если внутренний блок уже находится на чердаке.

Техническое обслуживание и уход

Кроме того, хранение устройства в легкодоступном месте означает, что вам будет легче выявлять мелкие проблемы до того, как они станут серьезными, например, замечать, не заблокированы ли вентиляционные отверстия листьями и мусором, находить утечки, или улавливание тонких звуков, которые могут указывать на проблему. С крышным блоком вы можете обнаружить, что эти проблемы уходят из поля зрения и не учитываются, что может стать проблемой, если они будут решаться только во время сезонного или ежегодного технического обслуживания вашей системы.

Домовладельцы должны регулярно проверять внешние блоки на наличие признаков ржавчины, сколов, трещин или отложений. Вам также необходимо учитывать, насколько сложно техническим специалистам будет подняться на крышу и выполнить эти услуги. Хотя техническое обслуживание и доступ могут быть проблемой, профессиональные специалисты по ОВиК часто хорошо знакомы с обслуживанием крышных систем.

Климат

Не каждый дом расположен в районе, где есть условия, необходимые для работы кондиционеров на крыше. В регионах и климатических условиях, где наблюдается сильная жара или ураганы, блоки переменного тока, расположенные на большей высоте, потребуют большего обслуживания и защиты, чтобы поддерживать их в рабочем состоянии.

Например, если вы живете во Флориде, где ураганы и аномальная жара являются обычным явлением, вашему кондиционеру на крыше может потребоваться больше TLC, чем если бы он был установлен в тенистой части двора. Конечно, плюсы могут перевесить минусы, если ваш двор во Флориде — негостеприимное место для вашего конденсатора.

Преимущества установки кондиционера на крыше

Установка кондиционера на крыше не только освободит пространство во дворе, но и улучшит визуальную эстетику экстерьера вашего дома. Вам не придется смотреть на непривлекательный блок или беспокоиться о том, что звуки вашего кондиционера заглушают разговоры за столиком в патио. Кроме того, когда блок переменного тока находится на вашей крыше, он защищен от случайного повреждения своенравным футбольным мячом или газонокосилкой, а также от потенциальных воров в поисках ценных медных труб или целых блоков для продажи из вторых рук.

Недостатки установки блока переменного тока на крыше

С другой стороны, труднее обнаружить небольшие проблемы, прежде чем они станут серьезными проблемами, когда ваш блок переменного тока находится вне поля зрения. Вы можете пропустить видимые и звуковые признаки неисправности вашего устройства, такие как мусор и шумы, упомянутые выше.

Кроме того, если вы живете в районе с экстремальными погодными условиями, вы можете столкнуться с дополнительными проблемами, установив блок на крыше. Мало того, что они могут привлечь молнию, но и внешние блоки переменного тока тяжелые, и со временем они могут создать углубление на вашей крыше. Если это произойдет, ливневая вода может скопиться в нижней части и ослабить целостность вашей крыши, что сделает ее более подверженной протечкам и повреждениям. Хотя эти проблемы, связанные с ураганом, не являются обычным явлением, вам не о чем беспокоиться, если ваш блок переменного тока установлен на уровне земли.

Сколько стоит установка кондиционера на крыше?

По данным HomeAdvisor, вы можете заплатить от 5 500 до 11 000 долларов за кондиционер на крыше, в то время как вы можете заплатить от 3 300 до 4 000 долларов за блок на уровне земли. Эти цифры могут сильно различаться в зависимости от ряда различных факторов, таких как почасовая ставка установщиков в вашем районе и количество времени, необходимое для установки устройства на вашу крышу. Кроме того, эти оценки учитывают только стоимость замены внешнего конденсаторного блока, а не внутренней системы ОВКВ, что может добавить тысячи долларов к вашей окончательной цене.

Руководство по установке кондиционера на крыше

Как ни крути, новая система кондиционирования воздуха — это значительные инвестиции. При принятии решения о том, какую систему разместить или где ее следует установить, необходимо также учитывать стоимость различных систем и реализаций. Вам может быть интересно, будет ли установка кондиционера на крыше дороже, чем установка обычной сплит-системы с конденсатором вокруг.

Есть много причин, по которым люди выбирают установку кондиционера на крыше. Некоторые из наиболее распространенных включают в себя:

  • Нехватка места
  • Граница слишком близко к зданию
  • Задний двор с настилом
  • Ограниченный доступ и т. д.
  • Доступная площадь, занятая другими службами или оборудованием, таким как водонагреватель или блок питания

Все вышеперечисленные причины могут повлиять на ваше решение об установке кондиционера на крыше. Если вы столкнулись с нехваткой места. Тогда вы можете переключить кондиционер на крышу для дополнительной экономии места. Точно так же, если граница находится в опасной близости от здания, это также может заставить вас переместить кондиционер на крышу. Какой бы ни была причина, если вы чувствуете, что этот вариант вам подходит, действуйте.

Установка кондиционера на крыше:

Процесс установки довольно прост, но требует осторожности. Трубы от кондиционера проходят через карнизы, а затем на чердаке проходят через металлочерепицу или черепицу крыши. Загерметизируйте крышу декститом для металлической кровли и быстродействующим декститом для черепицы или терракотовой черепицы. Кроме того, вы можете использовать отрезок трубы для ливневой канализации диаметром 50 мм или 75 мм для дектита и прокладывать кабели и трубы через ливневую трубу, которую легко герметизировать кровельным силиконом.

Крепление:

Для монтажа кондиционера используйте крышные кронштейны кондиционера, которые крепятся с помощью облицовочных винтов или кровельных винтов. Кронштейн регулируется, и вы можете установить необходимый угол, чтобы поймать уровень. Вам нужно будет провести небольшое исследование, если вы решите перенести свою систему на крышу. Вам нужно выяснить, какой размер системы лучше всего подходит для вас, посмотреть, сможет ли ваша крыша выдержать дополнительный вес, и убедиться, что ваша крыша по-прежнему защитит вас от обоих элементов, когда ваша система будет завершена.



Безопасность при установке кондиционера:

Кроме того, в этом сценарии нельзя игнорировать элемент безопасности. Вы должны быть осторожны и обеспечить безопасность окружающих. Для работы на крыше необходимы страховочные пояса и осторожность при проведении работ на высоте. Чтобы поднять блок кондиционера на крышу, вам потребуется специальное подъемное оборудование, такое как переносной телескопический подъемник или подъемник Genie. Лучшим и самым безопасным способом было бы нанять соответствующий ресурс или надежную компанию для выполнения этой работы. Это не обычная мужская работа, поскольку она связана с большим риском и опасностями. Один промах, и можно упасть с крыши, поранившись. Вот почему мы всегда рекомендуем вам нанять квалифицированный ресурс для работы, чтобы обеспечить элементы безопасности и защиты.

Заключение

Это непростая работа. Это требует большой предварительной работы, исследований, осторожности, затрат и ресурсов. Эта работа может увеличить стоимость установки кондиционера, и вам придется потратить несколько дополнительных долларов, чтобы выполнить ее. Дополнительные расходы могут вдвое превышать стандартную стоимость установки кондиционера, но в целом это отличная альтернатива.

Это дает много дополнительных преимуществ, но если вы думаете о расходах, вы должны знать, что это определенно будет стоить вам дополнительных денег. Еще одна вещь, которую следует иметь в виду, это то, что процесс установки требует профессионального опыта.
