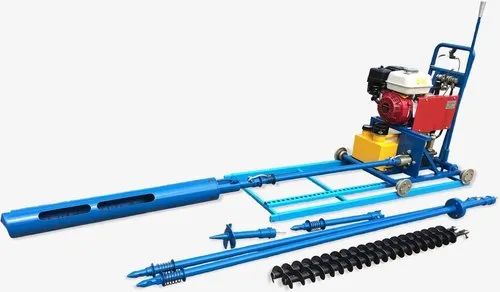

Установка горизонтального бурения

Основные характеристики

• Вес станка (кг) 85
• Диаметр бурения скважин (мм) 115-220
• Длина бурения скважин, max (м) 30

Все характеристики

Назначение

Предназначена для бурения горизонтальных скважин, используемых при строительстве кабельных коммуникаций, сетей газо- и водопровода, располагающихся под автомобильными дорогами, оросительными каналами и др. Максимальная эффективность достигается на длинах до 30 метров.

Узнать стоимость

Заказать консультацию

Видеообзор

Технические характеристики

Параметры	Единицы измерения
Вес станка (кг)	85
Диаметр бурения скважин (мм)	115-220
Длина бурения скважин, max (м)	30
Скорость бурения (в зависимости от грунта) (м/ч)	8
Двигатель бензиновый четырехтактный (Honda GX 200) (л. с.)	5
Крутящий момент (Н*м)	273
Габаритные размеры: д/ш/в (мм)	650/800/800
Вес комплекта инструмента (кг)	180

Отличительные особенности

мобильность и транспортабельность;

простота в эксплуатации и техническом обслуживании;

не требует расходных материалов;

не требует квалифицированного персонала;

max время развертывания установки в полевых условиях — 20 минут.

Комплектация на выбор

БазаУзнать стоимость

База

• На 10 метров
• Установка УГБ-2МГ -1 шт
• Насадка буровая ф115мм -2 шт
• Штанга L=2 м – 4 шт
• + комплектующие
• Штанга L=1 м – 1 шт
• Штанга переходная 0,6 м – 1 шт
• Бур – 1шт
• Направляющая L-1,5м – 2 шт
• Головка быстросъемная – 1 шт
• Лафет для очистки насадок – 1 шт
• Шомпол – 1 шт
• Рычаг – 1 шт

СтандартУзнать стоимость

Стандарт

• На 20 метров
• Установка УГБ-2МГ -1 шт
• Насадка буровая ф115мм -2 шт
• Штанга L=2 м – 9 шт
• + комплектующие
• Штанга L=1 м – 1 шт
• Штанга переходная 0,6 м – 1 шт
• Бур – 1 шт
• Направляющая L-1,5 м – 2 шт
• Головка быстросъемная – 1 шт
• Лафет для очистки насадок – 1 шт
• Шомпол – 1 шт
• Рычаг – 1 шт

МаксимумУзнать стоимость

Максимум

• На 30 метров
• Установка УГБ-2МГ -1 шт
• Насадка буровая ф115мм -2 шт
• Штанга L=2 м – 14 шт
• + комплектующие
• Штанга L=1 м – 1 шт
• Штанга переходная 0,5м – 1 шт
• Бур – 1 шт
• Направляющая L-1,5м – 2 шт
• Головка быстросъемная – 1 шт
• Лафет для очистки насадок – 1 шт
• Шомпол – 1 шт
• Рычаг – 1 шт

Устройство и принцип работы установки горизонтального бурения

Нередки случаи, когда выполнение таких работ, как бурение, происходит в достаточно скованных условиях и в довольно тесных местах. В данных ситуациях чрезвычайно важно наличие специального оборудования, которое выполняет работу, даже в подобных условиях. На сегодняшний день одним из самых востребованных инструментов в данном вопросе является установка, которое производит бурение горизонтальным методом. Данная установка так и называется установка горизонтального направленного бурения (ГНБ).



Эксплуатация установки ГНБ

Как правило, наиболее часто инструмент используется в таких сферах работы, как бурение скважин под прокладывание коммуникаций, бурение скважин под проведение канализации и водопроводной системы, для всевозможных работ, в ходе которых используются скважины. Такими работами является прокладывание всевозможных трубопроводов, проводов для электричества и тому подобные работы. Данная установка рассчитана на горизонтальное выкапывание скважины, длина которой может варьироваться в разных пределах, все зависит от модели и модификации скважины. Как правило, в среднем длина, которую способна пробурить данная установка равняется тридцати метрам в глубину.

Но это не обязательный показатель.







Использование установки является достаточно популярным на сегодняшний день. Данная популярность и востребованность установки горизонтального направленного бурения обусловлена тем, что она является удобной в работе. Вес ее достаточно мал, и компактный размер делает работу с данной установкой предельно простой и не требует применения больших усилий. За счет компактности данная установка обладает такими качествами, как бесперебойная работа в труднодоступных местах, а соответственно и продуктивность данной установки является достаточно высокой.





К тому же при дорожных работах, использование данной установки дает возможность осуществлять работы без прекращения дорожного движения, что так же является немаловажным. Немаловажным является так же и то, что не требуется никаких разрушительных работ и подготовки поверхности заранее для осуществления работ.



Устройство установки горизонтального бурения

Основными элементами конструктивного состава установки горизонтального бурения являются рама, на которой расположены все остальные элементы работы и управления. К данным частям относится двигатель, который работает посредством дизельного топлива, ходовая часть, которая может быть, как гусеничного вида либо иметь колесный ход. В оснащение данной установки входят такие детали как гидростанция, устройство которое осуществляет подачу штанг, лафет для бурения. Это уже непосредственные рабочие элементы, которые производят все манипуляции.

Установка ГНБ непременно оснащается такими элементами, как панель, на которой находятся все управляющие части. Так же она оснащена индикационным оборудованием, которое показывает уровень топлива и масел в двигательной системе. Рабочее место оператора так же оборудовано для удобства проведения всех манипуляций установки. При выборе горизонтальной буровой установки как правило придерживаются таких характеристик, как диаметральный размер бурения, который может варьироваться в разных пределах в зависимости от той или иной модели оборудования.



Данные установки обладают достаточно мощным двигателем, размеры мощности которого могут равняться пяти с половиной лошадиным силам и выше. За счет того, что привод у данной установки как правило, является гидравлическим, работа на данной установке выполняется довольно легко, без больших силовых затрат. Поскольку управление данным оборудованием является предельно простым, привлечение высококвалифицированного персонала является нецелесообразным, с данной работой справится простой рабочий.



Видео работы ГНБ

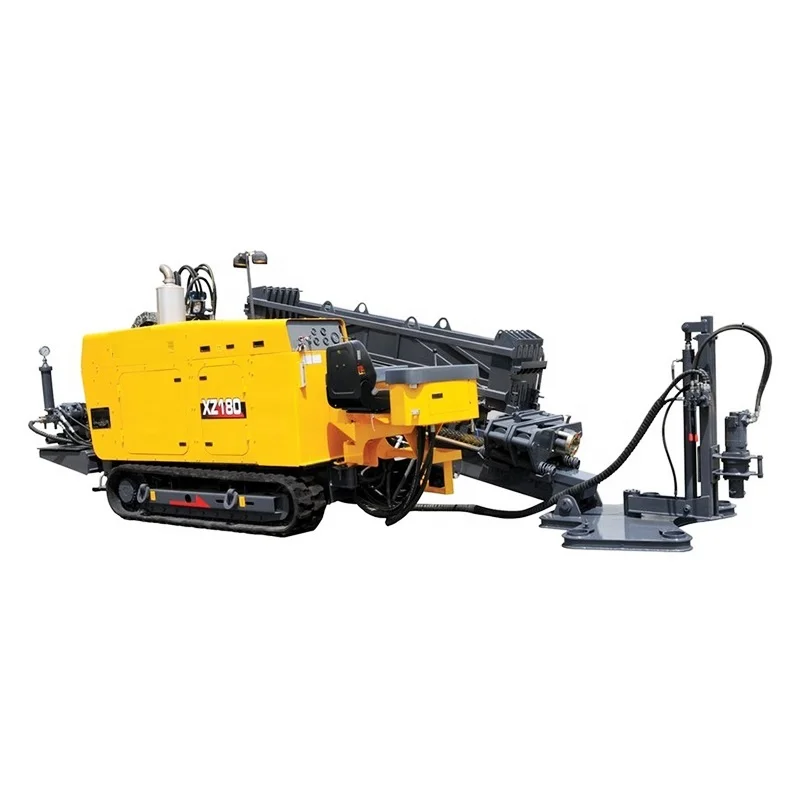

Как работают установки горизонтального бурения

Горизонтально-направленное бурение (ГНБ) — широко используемый метод бестраншейной прокладки. В этой статье рассматриваются компоненты буровой установки, механизм машины, типовое обслуживание и преимущества применения ГНБ.

Реклама

Компоненты буровой установки

Установка ГНБ состоит из нескольких компонентов. Основной компонент называется буровой установкой. В состав буровой входит хранилище, где готовятся буровые штанги. Оператор соединяет буровые штанги вместе, чтобы сформировать бурильную колонну для продвижения бурового долота. За буровым долотом находится корпус зонда, который подает сигнал. Сигнал будет уловлен другим техническим специалистом, оснащенным приемником передатчика, чтобы отследить местоположение. Данные обрабатываются, чтобы информировать оператора буровой установки, который осуществляет навигацию и направляет бурение.

Резервуар и насос также используются для подачи бурового раствора на буровую установку. Это необходимо для обеспечения непрерывной циркуляции бурового раствора на протяжении всего процесса бурения. (См. также: Углубленный взгляд на роль систем бурового раствора в бестраншейном строительстве .)

Реклама

Механизм установки ГНБ

ГНБ выполняется в три этапа: разработка пилотной скважины, расширение пилотной отверстие и кондиционирование отверстия. На протяжении всего процесса гидравлические жидкости впрыскиваются в скважину и буровые долота, чтобы способствовать разрушению мягкого грунта, охлаждать буровые долота и смазывать ствол. В горных породах в дополнение к гидравлической силе также требуются более прочные материалы бурового долота, такие как сплавы карбида вольфрама или поликристаллический алмаз (PCD).

Установка ГНБ начинается с сверления пилотного отверстия. Пилотное отверстие просверливается от точки входа до точки выхода по профилю и выравниванию. Сверла используются для первоначального создания меньшего отверстия от места входа до места выхода. Профиль и выравнивание должны быть разработаны и запрограммированы установщиком. Во время бурения пилотной скважины используется система направленного наведения, которая перемещает пилотную скважину по заданному профилю. Выбор бурового инструмента и бурового оборудования для каждой работы во многом определяется на основании результатов инженерно-геологических изысканий, размера перехода (длины и диаметра), а также решения монтажника.

Угол входа бурильной колонны обычно составляет от 8° до 16° градусов. Бурильная колонна продвигается за счет комбинации крутящего момента и осевого усилия буровой установки. Это позволяет оператору изменять направление и правильно перемещать направляющую скважину по заранее заданному профилю. Большинство буровых долот имеют наклонную поверхность и могут быть разработаны для прохода через различные типы грунта, от глины и песка до скалы. (См. также: Подходящая буровая коронка для мягких, средних и твердых грунтов . )

Система слежения за проходом используется для отслеживания местоположения скважины. Система состоит из передатчика и приемника. Передатчик излучает непрерывный магнитный сигнал, который улавливается портативным портативным приемником. Бортовые органы управления позволяют оператору контролировать ориентацию долота и изменение общего направления бурения. Для движения по прямой оператор буровой установки вращает и толкает бурильную колонну. Для изменения направления оператор прекращает вращение бурильной колонны и толкает колонну. Траектория изменится в направлении, на которое указывает наклонная поверхность биты.

Объявление

На месте выхода буровые долота переключаются на расширитель большего размера, чтобы расширить отверстие в соответствии с требуемым диаметром трубопровода, протянув пакет пилотного ствола по направлению к месту входа. В случае пересечения малых диаметров трубопровод может быть установлен непосредственно в пилотном отверстии. Однако в большинстве проектов пилотное отверстие необходимо расширить. Расширение известно как «предварительное развертывание». Предварительное расширение необходимо для обеспечения достаточно большого диаметра скважины, чтобы предполагаемый трубопровод можно было установить в пробуренном переходе. Предварительное развертывание может включать одну или несколько стадий в зависимости от конечного желаемого диаметра и состояния почвы.

Монтаж трубы начинается после завершения предварительного расширения до требуемого диаметра и надлежащей очистки скважины. Трубопровод предварительно собирается в единую гирлянду и укладывается на ролики. Эта установка приводит к процессу, называемому откатом. Для отвода к бурильной трубе присоединяется расширитель. За расширителем подсоединен вертлюг, позволяющий бурильной трубе вращать расширитель без передачи крутящего момента на трубу. Затем бурильная труба вытягивается обратно к точке входа до тех пор, пока трубопровод не будет полностью установлен. Готовый диаметр проверяется с помощью тампона.

Техническое обслуживание

Методы технического обслуживания буровой установки могут различаться в зависимости от ее использования. В этой статье представлены некоторые стандартные методы технического обслуживания буровой установки: (См. также: Надлежащее техническое обслуживание оборудования буровой установки)

• Ежедневные проверки.
• Обслуживание смазки.
• Уборка в конце рабочего дня.

Ежедневные проверки обслуживания

Каждая буровая установка поставляется с собственным руководством по обслуживанию. В руководстве приведены рекомендации для операторов по обслуживанию гидравлических насосов, жидкостей, масел, охлаждающей жидкости и других компонентов. Руководство также включает ежедневные проверки технического обслуживания. Эти простые процессы при закрытии выявят любые проблемы, оставшиеся от предыдущего использования. Раннее обнаружение и техническое обслуживание помогут обеспечить правильную работу машины. Затрачивая от 5 до 10 минут в день на проведение сервисных проверок, вы не только сэкономите время, деньги и избавитесь от дорогостоящих убытков из-за упущенных из виду проблем с техническим обслуживанием, но и обеспечите максимальную производительность машин на стройплощадке.

Поддержание смазки

Поддержание надлежащей смазки и вращения буровой установки имеет важное значение. Это не только поможет продлить срок службы вашего оборудования, но и приведет к его общему успеху. Правильная смазка бурильной трубы также важна. Каждый производитель имеет свой собственный стандарт надлежащей смазки, который предназначен для оптимизации сжатия резьбы и допусков. Обслуживание автоматических масленок для надлежащего гидравлического давления помогает подрядчикам достигать надлежащего крутящего момента, снижая вероятность откручивания трубы и поломки в скважине.

Техническое обслуживание в конце рабочего дня

В конце каждого рабочего дня рекомендуется очищать каждую машину, чтобы устранить засорение. Производители часто проектируют машины с насосом высокого давления, который подключается к контуру внутри машины, создавая эффективный способ промывки в конце рабочего дня. Во время очистки подрядчики также могут искать любую утечку гидравлики. Заблаговременное выявление этих проблем устраняет вероятность возникновения дорогостоящих проблем в будущем. Задачи обслуживания могут показаться утомительными, но они важны для обеспечения общего успеха любого проекта. Благодаря этим проверкам и регулярному уходу подрядчики могут поддерживать свои машины в наилучшем рабочем состоянии, что экономит общее время и деньги.

Преимущества ГНБ

ГНБ является предпочтительным бестраншейным способом, особенно для крупных переходов через реки. Преимущества HDD включают более быстрое время завершения, когда существующее состояние площадки перегружено или имеет ограничения по пространству. ГНБ имеет меньше нарушений поверхности, экономит средства и является менее инвазивным по сравнению с установкой открытым способом. ГНБ, как правило, может выполняться меньшей бригадой, что означает меньшие трудозатраты и более эффективное использование бюджета проекта.

Реклама

Связанные термины

• Горизонтально-направленное бурение
• Буровая установка
• Направленное бурение
• Сверло
• Буровая установка с поверхности

• Буровой раствор
• Пилотное отверстие
• Развертка
• Предварительное расширение
• Отвод

Поделиться этой статьей

Что такое горизонтально-направленное бурение

Горизонтально-направленное бурение (ГНБ) — это метод прокладки подземных трубопроводов, кабелей и инженерных коммуникаций бестраншейным способом. Он включает в себя использование установки наклонно-направленного бурения и связанных с ней приспособлений для точного бурения по выбранной траектории ствола и обратного развертывания требуемой трубы.

Направленное бурение состоит из трех этапов:

Пилотная скважина

Первая стадия состоит из бурения пилотной скважины малого диаметра. Буровой раствор перекачивается через бурильную трубу к буровому долоту, где струи высокого давления и долото будут измельчать грунт перед бурильной колонной. Буровой раствор также будет переносить буровой шлам обратно к входному котловану буровой установки. Отслеживание пилотного отверстия можно выполнить несколькими способами в зависимости от размера и сложности выстрела. Меньшие выстрелы выполняются с использованием системы наведения при обходе, тогда как более крупные и сложные выстрелы имеют систему магнитного типа с тросовой линией. При обоих методах рядом с бурильной головкой находится передатчик или рулевой инструмент, который посылает сигнал инженеру по местоположению, сообщая точные координаты бурильной колонны. Постоянно снимаются показания, которые проверяют глубину, выравнивание и процентный наклон буровой головки.

Оператор и локатор будут вносить коррективы, чтобы направляющая скважина оставалась вдоль заданной траектории ствола. Скорость бурения пилотной скважины будет варьироваться в зависимости от существующих грунтовых условий и требуемой величины рулевого управления. По достижении точки выхода корпус маяка и долото отделяются и заменяются расширителем.

Предварительное развертывание

Вторым этапом является предварительное развертывание пилотного отверстия и его увеличение до размера, достаточного для безопасной установки производственных линий. Расширитель отводится назад и вращается при перекачивании бурового раствора для вырезания и удаления твердых частиц для расширения скважины. Скорость предварительного расширения будет варьироваться в зависимости от существующих почвенных условий и количества шлама, удаляемого из скважины.

Бентонит и другие добавки будут использоваться для обеспечения чистой и стабильной скважины. Бентонит используется для создания «слоя пирога» вокруг внешней стороны отверстия во время предварительного расширения. Это поможет со стабильностью ствола скважины и с утечкой или инфильтрацией жидкости. Добавки, такие как полимеры, используются для разрушения глинистых почв. Более равномерно смешанный буровой раствор предотвратит закупорку внутри скважины.

Вытягивание трубы

Последним этапом является втягивание трубы в предварительно рассверленное отверстие. Буровая штанга и расширитель будут прикреплены к вертлюгу, который используется между линией подачи продукта и расширителем для предотвращения передачи напряжения кручения от вращающейся бурильной колонны на продуктопровод. Когда продуктопровод втягивается в буровую скважину, буровой раствор закачивается в скважину для обеспечения смазки продуктопровода.
