Пеллеты своими руками: технология производства

Из-за всеобщего подорожания традиционных видов энергоносителей, используемых для обогрева домов, все актуальнее становится сжигание различной биомассы, в частности, топливных гранул — пеллет. Они изготавливаются из мелких отходов деревообработки, лузги подсолнечника, соломы, торфа и даже куриного помета. В связи с тем, что производство данного вида топлива мало развито на постсоветском пространстве, многие домовладельцы заинтересованы в том, чтобы делать пеллеты своими руками прямо у себя дома. Рассмотрим, из чего и каким образом можно это реализовать в домашних условиях.

Что можно сделать из опилок

Для начала разберемся, по какой причине древесные гранулы столь быстро приобрели свою популярность. Итак:

  • Среди всех видов твердого топлива они наиболее практичны и удобны в хранении, перемещении и загрузке в котельную установку.
  • Пеллетные котлы не требуют вмешательства в работу чаще 1 раза в неделю и полностью автоматизированы. Длительность горения определяется только объемом бункера, куда засыпаются топливные гранулы.
  • Опилки очень распространены как отходы различных деревообрабатывающих участков и целых предприятий, а после прессования в гранулы обладают отличной теплотворной способностью и малой зольностью.
  • При изготовлении пеллет отсутствуют различные химические добавки, топливо абсолютно экологично.
  • Древесные пеллеты можно производить самостоятельно, обеспечивая себя дешевым энергоносителем.

При хранении древесные гранулы занимают меньше пространства, нежели дрова или уголь, их можно расфасовать в мешки и уложить в аккуратные штабели.

 Важно! Места, где хранятся пеллеты, должны быть оборудованы в соответствии с правилами пожарной безопасности.

Опилки и стружка как сырье для производства пеллет являются самыми удобными и доступными многим хозяевам частных усадеб. Тем не менее для получения качественных гранул к сырью предъявляются некоторые требования:

  • Древесина мягких пород, из нее выходит самое лучшее топливо. При наличии дерева твердых пород либо большого количества коры их необходимо смешивать, чтобы добиться хорошей прочности гранул и малой зольности.
  • В стружке не должны попадаться крупные щепки или обломки, пеллеты делают из опилок небольшого размера.
  • Влажность. Ее показатель должен находиться в пределах 12%, иначе при изготовлении цилиндрики могут рассыпаться, а при сжигании влажная биомасса снизит КПД вашего котла.

Слишком влажные опилки, которые очень трудно просушить или потребуется больше тепла, чем они смогут выделить сами при последующем сжигании, пригодятся для другой цели. Например, производство брикетов с просушкой на открытом воздухе, как показано на видео.


То есть, прежде чем начинать технологический цикл, стружку и опилки следует подготовить надлежащим образом. Помните, что из некачественного сырья получатся такие же пеллеты, сделанные своими руками, которые вы будете загружать в домашний котел.

Технология производства пеллет

Так как технология производства пеллет заключается в механической обработке древесных отходов, то потребуется рассмотреть весь процесс с целью выяснения, какое нужно оборудование для производства пеллет из опилок. В самом начале происходит подготовительный этап и первая операция – дробление крупных частей древесины либо переработка на щепу горбылей и прочих отходов деревообработки. Операция происходит с помощью специальной машины – дробилки, дающей на выходе щепу размером не более 4 мм.

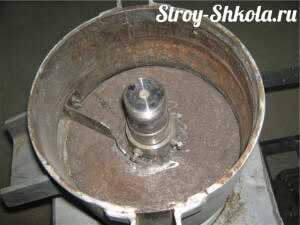

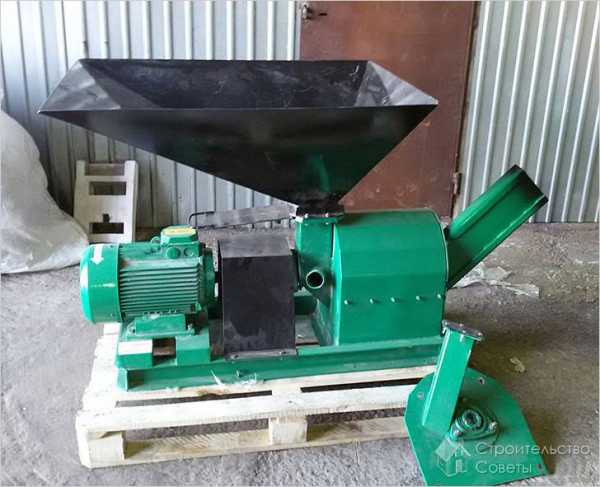

Дробилки небольших габаритов для пользования в домашних условиях есть возможность приобрести в торговой сети либо сделать своими силами. Пример работы машины для дробления веток на мелкую фракцию, подходящую по размерам и впоследствии идущую на производство пеллет, показан на видео.

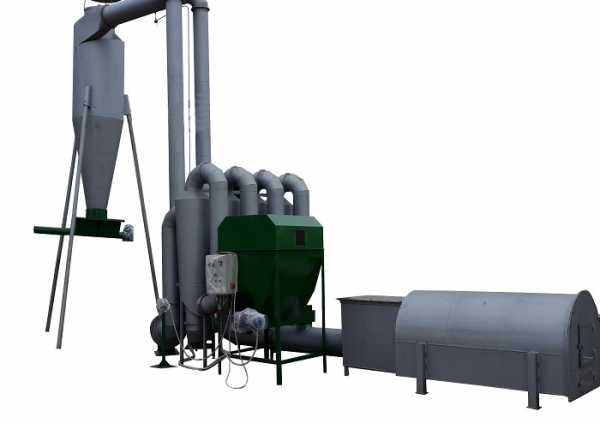

Вторая операция подготовительного этапа – это просушивание влажного сырья. Как уже сказано выше, верхний порог влажности – 12%, такие отходы бывают только после обработки сухих досок или бревен, в остальных случаях возможны варианты (40—50% влажности). Иногда люди не обращают на это внимания, считая, что опилки сухие сами по себе. На самом деле бывает по-разному, о чем позже даст знать котельная установка, работая вполсилы и покрываясь изнутри сажей. Поэтому, прежде чем  загружать сырье в станок для производства пеллет, его желательно просушить. Операция выполняется в сушилках различных конструкций, например:

  • сушильный барабан;
  • аэродинамическая сушилка;
  • пневмосушилка;
  • ленточного типа;
  • диспергатор.

Не вдаваясь в подробности и принципы работы этих установок, отметим, что для испарения влаги из древесины потребуется подводить к ней тепловую энергию. Это теория, а на практике прессование опилок, подготовленных надлежащим образом, обойдется вам как минимум изготовлением самодельной сушилки плюс энергия для подогрева.

Гранулятор

Следующий этап – основной, сжатие сырья и формование из него пеллет. Операцию выполняет специальный станок — пресс-гранулятор. Главный элемент агрегата – матрица, она бывает 2 типов: плоская и цилиндрическая. В обоих случаях для вращения вала либо шнека установка снабжена мощным электродвигателем с ременным либо редукторным приводом.

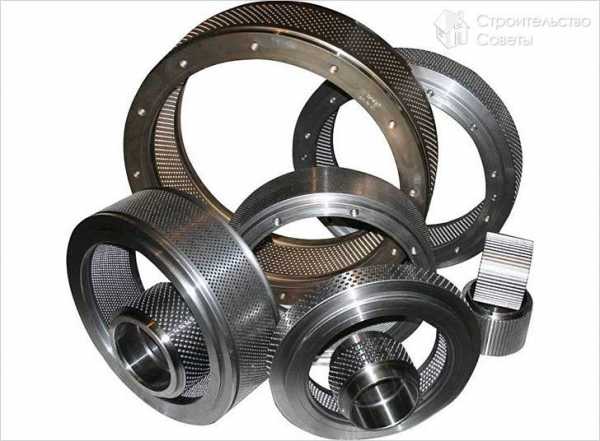

В промышленном производстве, где объемы продукции значительны, применяется, как правило, гранулятор для пеллет с цилиндрической матрицей. В нем сырье, подаваемое внутрь цилиндра с множеством отверстий, прессуется катками с насечкой, движущимися внутри него, как показано на схеме:

Под большим давлением опилки принимают форму отверстий, превращаясь в твердые гранулы, после чего выталкиваются наружу. Там находится отрезной нож, который срезает продукцию с вращающейся матрицы, обеспечивая одинаковый размер готовых пеллет. Подобная конструкция сложна в изготовлении и своими силами ее собирают нечасто, хотя производительность этой машины больше, чем у второго типа агрегатов.

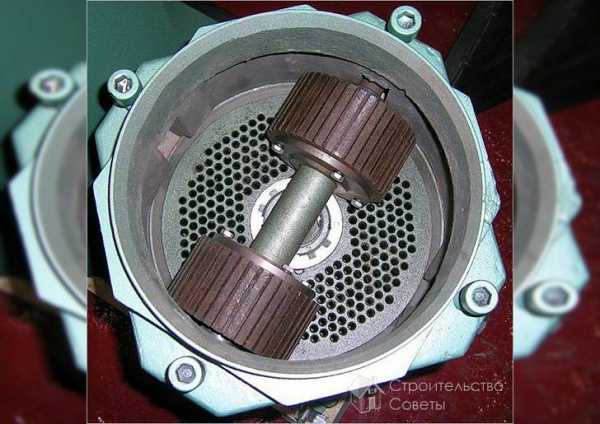

Проще сделать в домашних условиях пресс для пеллет с плоской матрицей. Здесь сырье насыпается сверху на плоский диск с отверстиями, по которому движутся катки, запрессовывая опилки в отверстия таким же способом, как описано выше. Вниз выпадают готовые гранулы и по желобу ссыпаются в емкость.

Конструкция удобна для сборки своими руками, чем и пользуются многие мастера – умельцы. Покупают для этого 2 готовых изделия: электродвигатель и матрицу. И то, при наличии доступа к токарному и фрезерному оборудованию, можно сделать и детали матрицы. Далее, все элементы закрепляются на металлической раме, устанавливаются шкивы привода (или редуктор) и приемный бункер. Остается только осуществить подключение к электрической сети и можно начинать производить пеллеты из опилок.

Для справки. Самодельные установки по прессованию гранул обладают невысокой производительностью. Чтобы не стоять около них с ведром для наполнения бункера, некоторые умельцы дополнительно устанавливают шнековый конвейер, подающий сырье из большой емкости с заданной скоростью.

Заключение

Напрашивается вывод, что изготовление пеллет в домашних условиях – предприятие экономически выгодное при двух условиях: когда вам удается приобрести измельченное сухое сырье и если вы собственноручно собрали пресс – гранулятор, затратив минимум средств. В противном случае, покупая или изготавливая весь комплекс оборудования, вы понесете приличные затраты. Чтобы их окупить, придется производить большие объемы пеллет с целью их продажи. Простой экономический расчет в доступной форме показан на следующем видео:

cotlix.com

Гранулятор для производства пеллет своими руками

Для топки дровяных печей и каминов, а также твердотопливных котлов в последние годы используют не только дрова, но и прессованные гранулы или брикеты из отходов деревообработки – пеллеты. В отличие от сжигания дров, наносящего вред экологии, использование пеллет решает проблему утилизации опила, щепы, коры древесины, и позволяет получить высокоэффективное и экологически чистое топливо.

Пеллеты своими руками

Брикеты промышленного производства имеют низкую остаточную влажность, хорошо разгораются, длительно поддерживают горение и не вызывают появления копоти, нагара и сажи, что особенно удобно при топке камина. Однако, цена их сопоставима со стоимостью сухих березовых дров. Поэтому при наличии больших объемов древесных отходов целесообразно сделать установку для изготовления пеллет своими руками.

Оборудование для производства пеллет

Пеллеты делают из опила, щепы, коры деревьев, а также из отходов сельскохозяйственной деятельности – жмыха, лузги, соломы. Сырье предварительно измельчают до размера частиц 3-5 см, просушивают в сушилках до влажности 15%, после чего помещают в дробилку мелкого дробления. Полученную массу с величиной фракции не более 2 мм загружают в пресс, где сырье прессуется. На выходе из пресса получаются гранулы с влажностью не более 12%, размер гранул зависит от конструкции оборудования. Гранулы собирают в мешки, укупоривают и используют для розжига и топки печей и котлов.

Таким образом, для самостоятельного изготовления пеллет понадобится такое оборудование:

  1. Дробилка или измельчитель древесины. Если в качестве сырья вы планируете использовать опилки или лузгу, этот этап производства можно пропустить. Для использования обрезков пиломатериалов, веток, коры, некондиционной доски дробление является обязательным этапом.
  2. Сушилка для сырья барабанного или аэродинамического типа. Сушилку можно изготовить своими руками из металлической бочки.
  3. Дробилка мелкого дробления, в которой происходит измельчение крупного сырья до состояния опилок.
  4. Пресс для пеллет или гранулятор с плоской или цилиндрической матрицей. Применение гранулятора исключает необходимость мелкого дробления сырья, так как в нем происходит одновременное перемалывание и прессование гранул.

Наиболее рациональным выходом для домашнего производства пеллет можно считать использование гранулятора с матрицей плоского типа – этот вид оборудования можно сделать своими руками, не прибегая к покупке дорогостоящих комплектующих. Измельчитель и дробилка в этом случае вам не понадобятся, а необходимость в сушильной камере зависит от влажности сырья.

Требования к сырью

Как уже говорилось, основным параметром, от которого зависит качество получаемыхпеллет – это влажность исходного сырья. Для изготовления гранул, хорошо удерживающих форму и горение, нужна измельченная древесина с влажностью 12-15%. Достичь такой влажности можно двумя путями: использовать опилки и щепу от высушенной древесины или досушивать сырье в сушильном барабане.

Из древесных отходов наиболее популярны опилки хвойных пород – благодаря высокому содержанию смолы и лигнина, гранулирование происходит быстрее, а готовые пеллеты лучше держат форму. В сырье не должно содержаться крупных включений, посторонних предметов, металлических деталей. Для этого его необходимо не только просушить, но и просеять.

Конструкция гранулятора для пеллет

Гранулятор – это емкость с установленной внутри плоской или цилиндрической матрицей.  Цилиндрическая матрица – это перфорированный барабан, внутри которого вращаются катки. Уплотненная масса с помощью катков вдавливается в прессовальные каналы – отверстия в барабане, и после прессования гранул и выхода их с внешней стороны срезается ножами.

Схема гранулятора для пеллет

Гранулятор с плоской матрицей работает по тому же принципу, но матрица в нем представляет собой перфорированный диск, жестко закрепленный на валу. При вращении матрицы катки аналогичным образом спрессовывают сырье и вдавливают его в отверстия в диске. Прессовальные каналы имеют форму сужающийся к выходу конус, что позволяет максимально уплотнять гранулы. Диаметр отверстий обычно не превышает 8-10 мм.

Для установки по прессованию пеллет можно взять готовую матрицу и катки – их продают в качестве запчастей производители  грануляторов для комбикорма, а можно изготовить самостоятельно из листового металла толщиной не менее 20 мм и подходящих шестерен, закрепленных на валу.

Приводом для гранулятора обычно служит электродвигатель мощностью не менее 15 кВт, и редуктор. Частота вращения матрицы должна находиться в пределах 60-100 оборотов в минуту. Вал, на котором закреплена плоская матрица, может быть ориентирован как вертикально, так и горизонтально, при этом необходимо предусмотреть емкость для загрузки сырья и выгрузки готовых гранул.

Видео — гранулятор для изготовления пеллет

Технология изготовления гранулятора

  1. Изготовление матрицы. Если вы решили изготовить матрицу самостоятельно, вам понадобится заготовка в виде диска толщиной не менее 20 мм. При меньшей толщине матрица быстро деформируется. Диаметр матрицы может быть любым, от него зависит производительность. Так, при диаметре 50 мм и двигателе 25-30 кВт вполне можно получать 300-350 кг пеллет в час. Для меньших объемов достаточно матрицы 25-30 см в диаметре. В центре диска сверлят отверстие по диаметру вала редуктора и выполняют паз для жесткой посадки. Отверстия для прессования и выхода гранул выполняют в виде конуса.

    Матрица для гранулятора

  2. Шестерни или ролики для катков подбирают так, чтобы их ширина соответствовала рабочей зоне матрицы. Шестерни надевают на вал, который впоследствии будет закреплен перпендикулярно оси выходного вала редуктора с помощью муфты.

    Шестерни для катков

  3. По размерам матрицы сваривают цилиндрический корпус гранулятора из трубы или листового металла. Корпус состоит из двух частей: в верхнюю загружают сырье, и после прохождения через систему роликов и матрицы готовые гранулы попадают в нижнюю часть корпуса, откуда по лотку высыпаются в подготовленную емкость.Матрица должна свободно вращаться внутри верхней части корпуса, при этом зазор должен быть минимальным.В нижней части корпуса делают отверстие для выхода готовыхпеллет, к нему приваривают лоток из трубы или листового металла.

    Корпус для гранулятора

  4. Выходной вал редуктора закрепляют в нижней части корпуса гранулятора с помощью муфты и подшипников.

    Выходной вал редуктора

  5. Для удобства чистки и обслуживания верхнюю и нижнюю часть корпуса выполняют разъемными с соединением на болты через приваренные ушки. Устанавливают матрицу и ролики в корпус.

    Крепим верхнюю и нижнюю часть гранулятора для пеллет болтами

  6. Гранулятор устанавливают на раму, сваренную из уголка или швеллера, жестко закрепляя на ней. Крепят электродвигатель и подсоединяют его выходной вал к редуктору.

    Устанавливаем гранулятор на раму сваренную из швеллера

  7. Раму и все детали гранулятора с внешней стороны окрашивают краской по металлу. Подключают двигатель в электросети и выполняют пробный запуск.

    Процесс изготовления пеллет с помощью гранулятора



Гранулятор с матрицей плоского типа для изготовления пеллет, сделанный своими руками, способен решить проблему отопления дома площадью до 150 квадратных метров. Полученные гранулы можно использовать как для сжигания в печи или камине, так и для твердотопливных котлов. При этом вам не придется задумываться об утилизации отходов переработки древесины и сельскохозяйственного сырья.

stroyvopros.net

Завод по производству пеллет для малого бизнеса не требует больших инвестиций

Завод по производству пеллет требует мало инвестиций, но приносит большую прибыль. Ведь на пеллетном заводе производиться альтернативное топливо. Энергоресурсы всегда пользовались высоким спросом во все времена. Бизнес в отрасли энергоресурсов всегда имеет больше шансов на успех и процветание. Пеллеты сегодня все большую популярность набирают как альтернативное топливо. Его производят благодаря переработке отходов древесины и не только. Спрос на пеллеты растет с каждым днем. Оптовая стоимость 1т. пеллетного топлива начинается от 110$. Каждому заводу для производства или переработки нужно закупать сырье. Для производства пеллет в качестве сырья используют опилки из древесины, солому, шелуху из подсолнечника и т.п. Чтобы пеллетным заводом произвести одну тонну топливных гранул потребуется 7,4 кубометра опилок. Стоимость сырья составляет 5$ за куб (на условиях самовывоза). Получаем валовую прибыль: 110$ - (5$ * 7,4) = 73$ и это с одной только тонны альтернативного топлива. Даже при учете всех расходов (электроэнергия, зарплата, упаковка, транспорт) рентабельность бизнеса остается выше 100%. Показатель прибыльности завода по производству пеллет один из самых высоких по сравнению с другими видами бизнесов по переработке отходов. Рынок пеллетов охватывает все больше потребительских сфер. Ведь твердотопливные гранулы уже сегодня активно применяют: для отопления помещений, выработки электроэнергии на электростанциях, а так же начинают применять как альтернативу жидкому топливу для грузовых автомобилей с помощью газогенераторов. Бизнес идея по производству пеллетных гранул – это целая энергетическая промышленность, которую можно реализовать при минимальных инвестициях.

На заводе должны производиться качественные пеллеты

Чтобы запустить заводское производство пеллет, следует изучить технологию. Пеллеты были изобретены еще в середине прошлого века. Придумал их Рудольф Гуннерман. Они искал решение для сокращения расходов на вывозе отходов из своей лесопилки. И решил опилки прессовать прямо на заводе перед вывозом, чтобы в несколько раз уменьшить объем отходов. Но оказалось, что прессованные опилки и стружка горят значительно лучше и эффективнее обычной древесины. Благодаря высоким показателям горючести теплотворность пеллет выше в 2.5 раза. Чем больше углерода в древесном топливе, тем выше его теплотворность. Дело в том, что обычное необработанное дерево кроме горючего углерода в молекулах целлюлозы содержит еще значительное количество водорода и кислорода. А при измельчении дерева молекулы целлюлозы разрушаются и атомы водорода, кислорода из нее уходят в виде летучих газов. Еще существенным преимуществом пеллетных гранул от дерева является сгораемость материала. Дерево при сгорании теряет 85% массы в виде летучих газов, остальные 15% составляет зола. А при сгорании пеллет золы остается всего 0,75-1,5% (почти в 20 раз меньше) в зависимости от сырья из которого они произведены. Так же важно отметить, что топливные гранулы в 2 раза меньше содержат влаги в отличие от дерева. В процессе производства под высоким давлением пеллеты прогреваются до 110 градусов Цельсия, что позволяет вдвое сократить содержание влаги. Кроме того за счет прессования топливные гранулы обладают более высокой плотностью чем дерево. Проверить данный факт очень легко. Дерево, как известно в воде не тонет, плавая на поверхности, а пеллетные гранулы, произведенные из древесных опилок, камнем идут на дно. Это так же объясняет, почему из меньшего объема гранулированного топлива получается значительно больше тепла при сгорании, чем у дерева. Фактически пеллеты это горючее топливо, которое набирает большую популярность во время энергетического кризиса. Оно обладает своими особенностями такими как: высокая безопасность топлива, низкая стоимость и другие преимущества.

Технология производства пеллет для малого завода


Бизнес по производству пеллет – это завод по переработке отходов. Заниматься переработкой отходов – актуально, выгодно и гуманно. Особенно выгодно если перерабатывать отходы в топливо безопасное для окружающей среды. На заводе можно производить пеллеты из различного вида сырья: древесных опилок, стружки, коры, соломы, шелухи подсолнечника, сухих стеблей кукурузы и т.п. Конечно, пеллетные гранулы могут отличаться по своим характерным свойствам в зависимости от сырья, из которого их производят. Главный показатель, влияющий на стоимость древесных гранул – процент зольности. Чем выше процентное содержание золы, тем ниже стоимость гранулированной древесины. Технология производства пеллет проста и понятна. Сырье при необходимости следует измельчить до размера мелких опилок (тирсы) и если нужно предварительно подсушить (рекомендуемая влажность сырья до 20%). После чего опилки подаются в роликовый или шнековый пресс-гранулятор где подобно мясорубки выдавливаются через специальную решетчатую матрицу готовые цилиндрические пеллеты. Каждое дерево в своем составе содержит клеящее вещество «лигнин». Благодаря лигнину из опилок формируются цельные гранулы цилиндрической формы. Опилки в прессе-грануляторе нагреваются и выделяют лигнин, который под воздействием температуры превращается в натуральный природный клей. Древесная смола сама по себе горит долго и ровно.

Заводу нужно поставить прессовочное оборудование

Оборудование для завода по производству пеллет вполне доступно как для малого, так и для домашнего бизнеса. Пресса-грануляторы могут быть роликового или шнекового типа. Стоимость прессов напрямую зависит от производительности. Например, пресса производительностью в 250 кг/час уже доступны по цене 6200$ с мощностью электродвигателя 15 кВт., для 380В. Хотя существуют и более компромиссные предложения с меньшей производительностью и ценой пресса. Для производства пеллет из соломы заводу потребуется дополнительное оборудование - измельчитель. Можно использовать ДКУ, который обойдется по цене 1000$ с производительностью 100кг/час для фракций размером 3мм. Важно отметить, что при постоянной работе пресса-гранулятора , через 2,5-3 месяца потребуется замена деталей узлов высокого давления. В управлении производством правильно контролируйте постоянные расходы средств на решетчатую матрицу, ролики или шнек (в зависимости от типа пресса) – основные рабочие части гранулятора. При производстве пеллетов только из соломы или другого мягкого сырья рабочие детали пресса могут прослужить вдвое больше. А так же производительность будет несколько выше при одних и тех же нагрузках, что благотворно отразится на расходах электроэнергии.

Потребность в пеллетах все больше испытывают альтернативные отопительные системы

У каждого производственного или перерабатывающего завода стоит главный вопрос о сбыте продукции. Отопление помещений пеллетами на специальных котлах – сегодня наиболее популярное применение для данной продукции. Но существуют и другие рынки сбыта. Например, в области наполнителей для туалетов домашних животных. В Европе уже давно используют, а у нас только набирают популярность пеллетные (гранульные) котлы с очень высоким КПД (85-85%). Данный вид твердотопливных котлов отличается своей повышенной продолжительностью работы без участия человека на протяжении 7 суток и более. Такая возможность достигается благодаря сыпучести гранул, с помощью которой осуществляется заправка котла твердым топливом через программный контроллер управляющим шнеком подачи. Весь процесс дозаправки котла происходит автоматически. Уровень автоматизации котла позволяет самостоятельно подавать новую порцию гранулированной древесины из бункера для поддержания заданной температуры. Специальный электрический тэн и вентилятор могут взять на себя автоматический розжиг топливных гранул. Так же котлы оборудованы специальной гранульной горелкой, которая позволяет максимально эффективно использовать пеллетное твердое топливо. Пеллетные котлы не требуют особого обслуживания. Чистка золы осуществляется 1 раз в месяц. Мощность котлов начинается от бытовых потребностей 15-500кВт и может достигать до 2МВт для промышленных целей. Срок службы котлов один из самых высоких – более 20 лет. На картинге изображен гранульный котел австрийской фирмы OkoFen. Описание устройства котла:

  1. Камера рециркуляционного горения.
  2. Микропроцессорное управление.
  3. Самоочищающаяся система.
  4. Пульт управления регулировки температуры.
  5. Камера из высококачественной стали.
  6. Гранульная горелка.
  7. Дополнительная система очистки.
  8. Электроподжиг топливных гранул.
  9. Место для установки горелки с обратной стороны.
  10. Система пожарной безопасности.
  11. Бокс для пепла.
  12. Автоматическая подача гранул.
  13. Климатконтроль.
  14. Контроллер давления.
  15. Воздухозаборник.

Пеллетные котлы являются серьезной альтернативой газовым котлам. Хотя сама гранулированная древесина прекрасно себя зарекомендовали как высокоэффективное топливо в обычных твердотопливных котлах и даже простых печках как лучшая альтернатива дровам. Ниже приведены еще примеры потребления эффективного пеллетного топлива.

Пеллетами можно заправлять автомобили

Cбыт пелет заводского малого производства будет существенно расширен. Уже сегодня ездят автомобили на полетном топливе. Всем известно, что в середине прошлого века грузовые автомобили работали на древесном топливе. Двигатель внутреннего загорания тот же самый что и для традиционного топлива. Фактически в место бензина использовался горючий газ, получаемый из газогенератора путем пиролизации древесины. Газогенератор – это устройство для преобразования в газообразную форму твердых горючих материалов. Данное физическое явления называется пиролиз – распад тяжелых молекул на легкие под воздействием повышения температуры и недостатка кислорода. На пример обычный автомобиль «Газель» оборудован газогенератором расходует 1кг. древесины на 1км. То есть на 100км необходимо было возить в кузове 100кг древесины. Так использовалось много полезного пространства в кузове автомобиля на объем дров и габаритов газогенераторной установки. Дозаправка газогенератора древами осуществлялась вручную через каждые 50км. Разгон автомобиля необходимо было производить плавно, предоставляя газогенератору время для перехода на повышенный режим мощности. Благодаря пеллетам все недостатки автомобилей на газогенераторных установках практически устраняются. Их сыпучесть позволила автоматически заправлять газогенератор, так как в общей массе они представляют из себя псевдожидкость. Габариты и масса газогенераторной установки стали значительно меньше. Электронная микропроцессорная система отслеживает ускорение автомобиля и автоматически подключает традиционное топливо в момент резкого изменения нагрузок на двигатель акселератором. Приемистость автомобиля полностью сохраняется. К тому же пеллеты благодаря большей плотности и теплотворности активнее выделяют газ и реже нуждаются в паузах для перехода на другую мощность работы генератора. Тем более на грузовых автомобилях. Все преимущества гранулированного топлива в отношении к древесине пригодились для использования их как топливо для грузовых автомобилей с газогенераторными установками. Плотность и теплотворность топливных гранул требуют значительно меньше полезного пространства в кузове. Пеллеты в 3 раза снизили расход потребления твердого топлива до 0,3кг на 1км. Даже при краткосрочном использовании бензина в моменты резкого ускорения автомобиля, уже расход меньше в 2 раза в отношении к традиционным видам горючего. Если ездить в экономичном режиме, можно вообще отказаться от использования бензина. Тогда стоимость 1км составит 0,04$. 1кг пеллетов = 0,11$ / 3 (расход на 1км = 0,3кг) = 0,04$/км. Еще важно отметить, что при сгорании газа созданного путем перолиза древесных гранул не выделяются вредные, токсичные вещества. Это экологически-чистый вид топлива.

Пеллеты использую как топливо для электростанций

Рынок потребления пеллет растет с каждым днем. К 2020 году Европейский Союз планирует на 20% снизить количество вредных выбросов в атмосферу. Для этого планируется уже в 2015 году увеличить объемы использования твердого БИО-топлива до 50 %. Основными потребителями станут электростанции на пеллетах. На сегодняшний день это самые дешевые «зеленые электростанции» по сравнению даже солнечными и ветровыми станциями. Пеллеты обладают высокими энергетическими показателями. Все крупные электростанции Европы переходят на гранулированное древесное топливо. Только начинают появляться в продаже мобильные электростанции на гранулированном топливе. Все больше устанавливается котлов, работающих на древесных гранулах. С подорожанием нефти и газа будут выпускать все больше газогенераторных установок для грузовых автомобилей и сельхозтехники. Сегодня мы находимся в самом начале развития использования нового вида топлива. Потребности в нем будут расти постоянно. Важно отметить, что у малого или домашнего бизнеса уже сейчас имеется возможность начать производить топливо нового поколения при небольших инвестициях. Уже сейчас нужно быть готовым к активному росту рынка.

businessideas.com.ua

Оборудование для производства пеллет из опилок своими руками

Постоянно повышающиеся экологические требования, невысокая цена и энергоэффективность делает пеллеты все более популярным видом топлива. При сжигании тонны гранул выделяется столько же тепла, как 680 литров мазута, 1500 кг дров, 485 кубометров газа. Производятся они своими руками из отходов переработки древесины (опилок) на специальном оборудовании.

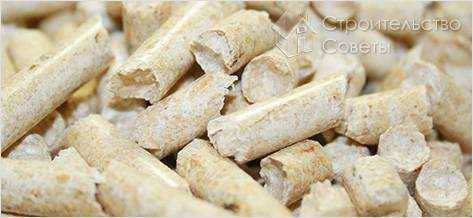

Виды пеллет

топливные пеллеты

Пеллетами называются еще опилочные гранулы. Существует множество их разновидностей, содержащих чистые опилки, с добавлением коры, соломы, очисток от семян или орехов, низкосортная древесина.

Важно понимать, что присутствие примесей понижает качество гранул, увеличивая процент зольности. Лучшие топливные пеллеты производят своими руками из древесных опилок без примесей!

Первый сорт. Гранулы содержат меньше 1,5% золы. Диаметр гранулы от 6 до 8 мм. Теплопроизводительность килограмма пеллет составляет 4,7 киловатт в час. Они подходят в качестве топлива, а также для наполнителя кошачьих туалетов.

Промышленный сорт. При зольности 1,5 — 5% пеллеты реализуют в качестве наполнителя для лотков. Растапливать ими своими руками можно только котлы промышленного типа. Размер их может достигать 12 мм, теплопроизводительность 4 киловатта в час. Зольность выше 5% не допускается.

На изготовление 1 тонны гранул уходит около 6 кубометров сырья.

Процесс изготовления пеллет

Производство древесных гранул состоит из нескольких этапов.

  1. Измельчение сырья до крупной фракции на дробилках. На выходе получаются частицы с максимальным диаметром 2,5 мм. До просушки необходимо оберегать их от смешивания с камнями или землей. Скребковым оборудованием масса подается на сушилку.
  2. Высушивание его до уровня влажности 7-12% в ленточных или барабанных сушилках. Оптимальная влажность на выходе составляет 10%.
  3. Измельчение полуфабриката до мелкой фракции на мельницах молоткового типа. Конечный диаметр частиц — 1,5 мм.
  4. Смачивание или водоподготовка массы паром или водой с постоянным перемешиванием в шнековых установках и подготовка к обработке прессом. Спрессовать в необходимую форму можно массу, своими руками доведенную до необходимой влажности. В смесительный барабан влага подается дозатором. Горячим паром обдается сырье из твердых пород, старое или некачественное.
  5. Прессовка на матрице цилиндрической или плоской формы. Используются различные конструкции прессов мощностью до 500 киловатт.
  6. Охлаждение гранул. Из пресса поступают гранулы температурой до 90 градусов, здесь они охлаждаются и теряют остатки влаги.
  7. Просеивание и расфасовка. Чаще всего топливные пеллеты держат в больших емкостях и перевозятся россыпью. Продукт высшего качества рекомендуется своими руками фасовать в мешки большого объема во избежание ухудшения свойств. Реализуются такие гранулы в пакетах по 20 килограмм.

Вспомогательные этапы производства: очистка сырья от камней и металлического мусора, транспортировка, складирование и дозирование.

Все отходы, полученные при просеивании, идут во вторичную переработку. Поэтому производство древесных гранул своими руками безотходное.

Станки и линии для производства гранул

линия по производству пеллет

Топливные пеллеты своими руками можно изготавливать на мини-грануляторах или производственных линиях. Мини-грануляторы оснащаются дизельным двигателем или электромотором. Первый можно перемещать, что очень удобно для изготовления гранул прямо на лесопилке. Второй очень габаритен и устанавливается стационарно. Максимальная производительность мини-гранулятора составляет 250 кг готовой продукции в час.

Основное оборудование пеллетного производства:

  • измельчитель-щепорез;
  • сушилка для сырья;
  • пресс — гранулятор;
  • охладитель;
  • транспортер.

Измельчители

Могут быть дисковыми или барабанного типа. Барабанные измельчители используются на крупных производствах, второе их название щепорезы. Они могут работать со стволами толщиной до 30 см. Бревно подается по транспортеру в барабан с несколькими ножами. Во время вращения бревно разрезается, щепа подается на транспортер. Размер щепы 5 — 30 мм.

Дисковые измельчители подходят для работы с ветками разного диаметра и отходами древесины. Могут быть в форме прицепа или стационарного устройства. Ножи в таком щепорезе крепятся на диск и отрезают куски древесины.

Сушилки

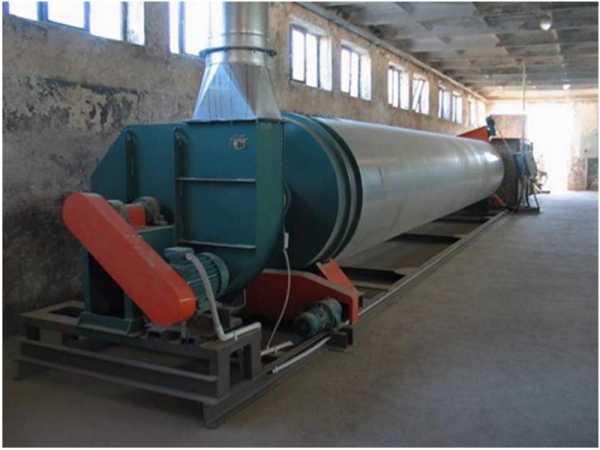

При производстве топливных пеллет используются аэродинамические или барабанные сушилки. Аэродинамические работают с частицами до 3 мм диаметром. Используются на крупных производствах, в комплект входит теплогенератор.

Барабанные сушилки высушивают сырье крупной фракции:

  • опилки;
  • древесная щепка;
  • торф;
  • навоз;
  • камыш;
  • травяную массу.

Сушилка состоит из барабана, печи, контроллера температуры, вентилятора, воздушной завесы и щита управления. Рабочая температура в оборудовании барабанного типа может достигать 800 градусов Цельсия.

Грануляторы

Все оборудование для грануляции делится по производительности. Прессы с эффективностью в час менее 300 кг обычно оснащаются плоской матрицей и двигателем до 30 киловатт. Двигатель пресса может быть дизельным или электрическим.

Прессы с эффективностью более 300 кг в час оснащаются матрицами цилиндрического типа, максимальная производительность их составляет 3,5 тысячи килограммов гранул в час. Работают такие мощные прессы только на электромоторах.

Охладители

противоточный охладитель

Финальная стадия изготовления гранул своими руками — охлаждение. На производстве используются противоточные и жалюзийные охладители, различные по производительности. В жалюзийном оборудовании через щели в боковых стенках на гранулы выдувается поток воздуха. Как только охладительная емкость заполняется, срабатывает датчик и останавливается привод сортировки, двигающий транспортер. Производительность жалюзийных охладителей составляет до 2 тонн в час.

Противоточные охладители более мощные — до 20 тонн в час. Они представляют собой бункер охлаждения, механизм выгрузки, шлюза с электроприводом и воронки. Воздух попадает в бункер снизу через выгружную воронку. Заполнение бункера контролируется датчиками.

Упаковочные машины и транспортеры

Готовые гранулы насыпаются в мешки определенной емкости, которые запаиваются или зашиваются. Процесс происходит автоматически под наблюдением оператора.

Сырье и готовая продукция перемещается по цеху ленточными или шнековыми транспортерами. Шнековые меньше пылят, но работают медленнее ленточных.

Подробно об эффективности использования пеллет и их производстве в видеоролике:

stanokgid.ru

Оборудование для производства пеллет из опилок и соломы

Пеллеты — альтернативный источник топлива для отапливания дачных и частных домов. Конкурировать с ними может только природный газ, но не ко всем домам подведены трубопроводы с газом. Поэтому прекрасной альтернативой считаются пеллеты, если наладить их производство, они еще станут прекрасным источником прибыли.

Оборудование для производства пеллет

Описание и характеристика различных видов пеллет

Примечательность топливных гранул заключается в том, что их производство не требует определенных сырьевых источников, они делаются из чего угодно. Они не требуют какого-то высокотехнологичного сырья. Производить их можно из обычных отходов. Это могут быть остатки от обработки дерева: опилки, щепки. Или вовсе отходы сельхоз работ, как например, солома. Их еще называют топливными гранулами. По сути, это цилиндрические гранулы небольших размеров. Производство их включает, применение специализированного оборудования. Делаются они под высоким давлением без каких-либо клеящих веществ. По тепловым свойствам они не уступают сухим дровам. Места они занимают гораздо меньше.

Для правки можно сказать, что один килограмм таких гранул производят до 4,5 кДж тепла, что соответсвует теплотворности дровам 15% сушки.

При сжигании пеллет образуется меньше углекислого газа, меньше золы, и практически не формируется сера. Назначение пеллет:

  • отапливают дома, в которых имеется печь или камин;
  • применяются в котельных;
  • используются в качестве туалетного наполнителя для домашних животных;
  • применяются как абсорбенты для жидкостей.

Виды пеллет

Если планируется производить пеллеты на продажу, то необходимо купить оборудование для производства гранул соответствующих стандартов тех стран, куда планируется их поставлять. Например, показатели по зольности для США не должны превышать 1%, а вот в Европе он выше на полпроцента.

Технология изготовления

Производство пеллет проходит в несколько этапов. На первом, сырье дробят на маленькие части. Далее сушат. После сушки еще раз дробят на более мелкие фракции. Далее проводят подготовку по воде, то есть остаточная влажность не должна превышать 10%.

Это важно, так как для прессования сырых пеллет потребуется больше усилий, и они не приспособлены для котлов, так как горят хуже и тепла от них меньше.

На следующем этапе, производство предполагает прессование пеллет, повторная сушка. Готовый продукт фасуют по одному килограмму.

Следует также уделить особое внимание содержанию воды в гранулах. Поскольку слишком сухое сырье хуже склеивается. Нужна некоторая дозировка влаги. Охлаждать пеллеты нужно после формовочного пресса. После чего они фасуются.

Оборудование для изготовления пеллетов

Оборудование для производства пеллет включает в себя:

  • дробилка для измельчения сырья.
  • сушилка;
  • пресс для пеллет;
  • охлаждающее оборудование для готового сырья;
  • фасовочное оборудование.

Линия по производству пеллет

Линия для производства пеллет в полной сборке обойдется не дешево. В ее полный комплект входит барабаны для сушки, конвейеры, весы, вентиляторы для обдува материала, мельницы молоткового типа. Главную роль здесь играет, конечно же, станок для пеллет. Изготовить его самостоятельно не получится, так как для создания матрицы потребуется фрезеровочный станок. Оборудование для гранулирования может отличаться по качеству производимых пеллет. Точность обработки может отличаться от стандартов.

Самодельная дробилка

Производство пеллет требует наличие дробилки, которую можно собрать своими руками. Если в сырье будут присутствовать ветки или иные вхождения типа горбыля, то потребуется дополнительное оборудования для их измельчения. Конечно, конструкций такого оборудования существует не мало. Некоторые из них измельчают сырье на не слишком крупные фракции.

Схема самодельной дробилки

Для самостоятельного изготовления дробящего станка потребуется один электродвигатель, достаточно мощный, несколько дисковых пил. Такой станок станет хорошим помощником, чтобы запустить свое производство пеллет. Они крепятся на одном валу. Фиксируются они таким образом, чтобы каждый последующий зуб пилы смещался относительно предыдущего. На этот вал ставится шкив и пара подшипников по бокам. Вал устанавливается на раму и фиксируется там. Следует иметь в виду, что двигатель должен обладать достаточной мощностью, чтобы быть способным раздробить ветки и доски до нужного размера опилки. Производительность у такого агрегата не самая высокая.

Сушилка для опилок

Изготовление пеллет предполагает сушку исходного сырья. Чтобы пеллеты не посыпались сразу на выходе из прессовочного станка, требуется, чтобы опилки были нужной влажности. На крупном производстве это делается в специальных камерах. В домашних условиях некоторые мастера изготавливают барабанные сушилки, так как эта конструкция наиболее простая.

Самодельная сушилка для опилок

Железные бочки привариваются друг к другу. Далее их ставят на раму. К внутренним стенкам приваривают лопасти, которые во время сушки мешают сырье. С одной стороны импровизированного барабана подается горячий воздух, с другой этот воздух уходит. Вращается барабан при помощи электрического двигателя через редукторы. Источником горячего воздуха может быть обычная тепловая пушка.

Следует знать, что этот технологический процесс самый продолжительный и энергозатратный. Поэтому расходы могут превысить доходы.

Советы по выбору оборудования

Выбирать оборудование следует по тому объему работ, которое предполагается выполнять. Самые крупные агрегаты оказываются более затратными по стоимости и потребляемой электроэнергии. Если предполагается производить небольшой объем пеллет, с экономической точки зрения более выгодными окажутся некрупные и малопроизводительные станки.

Сухое сырье малыми количествами

Говоря о малых объемах, следует сказать, что подразумевается кубатура до восьмидесяти кубов опилок. Такое производство пеллет вполне допустимо для частного бизнеса. Затраты на просушку такого сырья гораздо меньше, чем на сырое.

Основное оборудование, которое потребуется в первую очередь:

  • молотковая дробилка для получения мелких фракций сырья;
  • агрегат для создания потоков воздуха;
  • прессовочное оборудование для пеллет;
  • охлаждающая установка;
  • сепаратор;
  • упаковочная линия;
  • транспортировочные средства;
  • контейнер или бункер для хранения.

Лучше иметь оборудование от одного производителя, так как это избавит от дальнейших проблем в случае поломки одного из узлов.

Сырые опилки малыми количествами

Сушка таких отходов обработки дерева считается самым затратным, так как требует гораздо больше времени и вложений в плане энергопотребления. Хотя, при больших объемах затраты себя окупают. К сырым относят опилки с влажностью до пятидесяти процентов. Перед изготовлением пеллет опилки нужно просушить до влажности примерно пятнадцати процентов. Чтобы труды не пошли прахом, после сушки его необходимо хранить в сухом и хорошо проветриваемом месте.

Промышленная сушилка для пеллет

Также следует предусмотреть дробление материала после сушильного аппарата. Это тоже поможет довести сырьевой материал до нужного состояния, из которого потом можно спрессовать гранулы. Для таких задач больше походят мощные установки, так как маленькие и дешевые не всегда могут справиться с поставленной задачей.

Достаточное количество сырья с влажностью сорок пятьдесят процентов

Объем достаточный для производства пеллет считается от двух тысяч кубов. Такое производство потребует. Это также требует наличие соответствующего оборудования:

  • сито для отсеивания мелкой пыли;
  • сушилка с электрическим генератором тепла;
  • оборудование для перемещения готовой продукции;
  • устройство для охлаждения готовой продукции;
  • прессовочное оборудование;
  • упаковочный станок;
  • место для хранения и складирования производимой продукции;
  • место, где можно хранить уже высушенное сырье. Склад или бункер;
  • средство для измельчения начального сырья.

Такие объемы предполагают серьезной подготовки в плане оборудования рабочих мест. Наиболее затратная статья всех расходов приходиться на сушку сырья. Помимо аэродинамического метода, существуют также другие способы, например, вакуумная, инфракрасная и СВЧ сушка. Это более дорогое оборудование и требует больше энергозатрат.

Сухое сырье в больших объемах

Для работы с сухим сырьевым материалом понадобиться тоже оборудование, что и для сырого. Единственное отличие может заключаться в количестве прессовочного оборудования.

При выборе оборудования следует учитывать производительность оборудования и то качество, которое производитель готов гарантировать на свое оборудование и конечную продукцию.

Другие материалы

Кроме опилок в работу используются другие материалы:

  • торф;
  • отходы от сельхозпроизводства;
  • солома;
  • ветки.

Предварительно все это нужно просушить и измельчить. Технология работы с этим сырьевым материалом немного отличается, так как состав отличается.

Торфяные пеллеты

Например, торф нужно просушить, но не нужно измельчать. Шелуху наоборот дробить не придется, и в зависимости от состояния, скорее всего сушка тоже не понадобиться.

Требования к производству пеллет

Поскольку дерево и производство древесных материалов не нарушает экологию, то предъявляемых к нему требований не много. Дерево является горючим и легковоспламеняемым материалом, поэтому в цехе, где выполняется производство,  должны быть средства по тушению пожаров. В первую очередь это огнетушители и автоматическая система тушения. Также необходимо продумать, как сырьевой материал и готовая продукция будет храниться. Помещение должно оградить их от источников пламени.

Цех по производству пеллет

Поскольку все оборудование для производства пеллет работает с большим количеством воды, то разумно предусмотреть систему подвода воды и ее слива.

Применение пеллет

Основное назначение пеллет — сжигание в котлах в качестве источника тепла. Широко используется в ТЭЦ мощностью, превышающей 500 Мегаватт. Удельная теплота этого продукта не уступает сухим дровам или даже торфу. В зависимости от того, из какого сырья были изготовлены пеллеты, их энергоемкость может отличаться.

Применение пеллет

Наиболее часто используемым сырьем можно считать древесный опил, так как он имеется в достаточном количестве на всех деревообрабатывающих предприятиях. Тепло, которое можно получить от их сгорания равняется 4 кВт/ч/кг. Этого достаточно, чтобы отопить небольшой дачный домик. Помимо отопления, пеллеты используются в качестве туалетных наполнителей, как нестандартный вариант применения. На самом деле, сфера пеллет применения очень велика.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.



stankiexpert.ru

Как изготовить топливные пеллеты в домашних условиях

В современных условиях при постоянно растущей стоимости на энергоносители многие владельцы загородных домов и дач постоянно задумываются о возможности организации отопления с помощью альтернативных источников тепла. Наиболее востребованы в странах Европы, Америки и Азии разнообразные виды биотоплива, в частности топливные пеллеты. Ведь зная, как изготовить топливные пеллеты в домашних условиях, можно существенно снизить расходы на отопление в зимний период, значительно сэкономив не только существенные финансовые средства, но и время на организацию отопительного процесса.

Производимые сегодня в домашних условиях топливные пеллеты – это биологически чистые, экологически безопасные гранулы, получаемые в процессе технологической переработки отходов сельского хозяйства, природного топлива или древесного производства.

Основные достоинства современных топливных пеллет:

  • Большая теплоотдача в сравнении с другими видами природного топлива: древесиной, щепками и обычной корой.
  • Небольшая площадь для хранения. Благодаря незначительному расходу, маленькому весу и высокой плотности для хранения топливных пеллет, необходимых для отопления одного частного дома площадью до 180 м2, требуется место в 4,5 м2.
  • Нормативная пожарная безопасность. Топливные пеллеты при соблюдении условий хранения не способны к воспламенению, так как не содержат в своем составе споры и пыль.

  • Экологическая безопасность. Технологи, которые описывают, как изготовить топливные пеллеты в домашних условиях, акцентируют внимание на том, что при их производстве не применяются загустители, клей, химические добавки и другие вредные вещества.
  • Безвредность хранения. Ввиду того что материал не отличается биологической активностью, его можно размещать возле жилых помещений, к тому же он абсолютно безопасен для аллергиков и маленьких детей.
  • Снижение стоимости отопления. В сравнении с углем, пеллеты то же самое тепло позволяют получить со снижением образования золы и уменьшением образования углекислого газа в несколько раз. Стоимость отопления дома и других хозяйственных построек пеллетами значительно ниже, чем другими видами топлива.

Дополнительными преимуществами пеллет являются высокая теплопроводность, постоянная плотность, удобство транспортировки и погрузки. К сожалению этот вид топлива еще не очень широко востребован в России, но многие собственники частных домов попробовав как изготовить топливные пеллеты в домашних условиях остаются приверженцами этого вида отопления на долгие годы.

Сырье для изготовления

Для производства топливных гранул может использоваться:

  • некачественная древесина;
  • отходы деревообработки;
  • куриный помет;
  • солома;
  • торф;
  • лузга подсолнечника;
  • отходы крупяного производства.

В основном для изготовления топливных пеллет используются отходы лесозаготовительных и деревообрабатывающих производств: щепки, кора, опилки, а также сельскохозяйственные отходы. Если использовать хвойные породы, то вид гранул улучшится.

Основные этапы производства

  • Крупное дробление. С помощью крупных дробилок сырье измельчается для подготовки к процессу просушки. В результате должны получиться частички сырья небольших размеров. Таким образом, исходный материал быстрее и качественнее очистится и просохнет.
  • Сушка сырья. По технологии производства исходный материал по показателям влажности не должен превышать 15%. При высокой влажности сырье будет плохо спрессовываться.
  • Мелкое дробление. До процесса прессования по технологии сырье должно быть измельчено с помощью дробилки. По нормативам качественный продукт не должен быть больше 1,5–2 мм. Опилки, волокнистая стружка или щепа измельчаются с использованием молотковой мельницы.
  • Смешивание. Если в сырье уровень влажности ниже 8%, то его следует обработать горячим паром и довести до нормативного показателя в 12%. При использовании в производстве древесины мягких пород хвои можно непосредственно в смеситель добавить воду.

  • Прессование. Изготовление топливных пеллет может происходить при помощи прессов с плоской или цилиндрической матрицей. Современные производители оборудования предлагают специальные прессы для домашних условий производства. Мощность оборудования и его комплектация подбираются в индивидуальном порядке.
  • Сушка продукции и ее охлаждение. После прессования готовую продукцию следует охладить, чтобы осушить топливные пеллеты. Затем гранулы упаковывают в мешки.

По технологии рекомендуется упаковывать топливные пеллеты в большие бумажные или холщовые мешки. Для частного потребления очень удобно использовать мешки емкостью не менее 20 кг.

Что важно знать

Сделать пеллеты в домашних условиях будет невозможно, если не распланировать технологический процесс. Кроме того, потребуются некоторые агрегаты, которые можно изготовить самостоятельно или приобрести.

Рассмотрим более детально процесс производства:

  • сырье измельчается до параметров 3–5 см;
  • далее обсушивается в сушилках до влажности 15%;
  • следующий этап – дробилка, где производится размельчение до более маленьких частиц;
  • измельченную смесь, где частичка соответствует 2 мм, засыпают в пресс и сдавливают;
  • в итоге выходят гранулы, количество влаги в которых составляет 12%, а размер соответствует типу оборудования;
  • гранулы фасуют по упаковкам с целью дальнейшего применения для розжига и топки отопительного оборудования.

Итак, какие установки требуются для производства пеллет:

  • Дробилка с целью измельчения древесных отходов: коры, сухих веток, остатков пиломатериалов. Если же вы решили применять лузгу или опилки, то данное оборудование вам не потребуется.
  • Сушилка барабанного или аэродинамического типа, которую, кстати, можно выполнить из железной бочки.
  • Дробилка вторичной переработки.
  • Пресс для формирования пеллет или гранулятор, при использовании которого можно обойтись без оборудования для вторичного дробления, так как он за один прием и перемалывает и прессует сырье. Гранулятор может обладать двумя типами матриц – плоской и цилиндрической.

Более оптимальным и экономным вариантом для создания домашних пеллет является гранулятор с плоской матрицей. Ее можно изготовить в домашних условиях, что дает экономию на приобретении дробилки и измельчителя, а также покупке дорогих деталей для сборки оборудования. Наличие камеры для сушки важно только в случае высокой влажности сырья.

Качество сырья

Как уже стало понятно, главным залогом качества пеллет является процент влажности сырья. Чтобы гранулы на выходе имели низкий процент влажности, отлично горели и хорошо спрессовывались, сырье после дробления обязано должно содержать 12–15% влаги. Достичь необходимых показателей можно парой способов либо применяя остатки только сухой древесины, либо досушивая его самостоятельно в барабане.

Среди отходов древесины оптимальным вариантом является использование остатков древесины хвойных пород – за счет смолы и лигина гранулы на выходе прекрасно держат форму, да и сам процесс формирования облегчен. Сырье не должно включать инородные и крупные частицы, а также металлические элементы. Лучшего всего его просеять.

Дробилка

Дробилку лучше купить промышленную. Если есть желание смастерить ее в домашних условиях, то в интернете есть масса информации о том, как сделать дробилку в домашних условиях. Также можно воспользоваться обыкновенной циркулярной пилой, установив на нее режущий вал с лепестковыми фрезами.

Если сырьем являются опилки от станка или другая стружка аналогичной фракции, то ее можно не дробить.

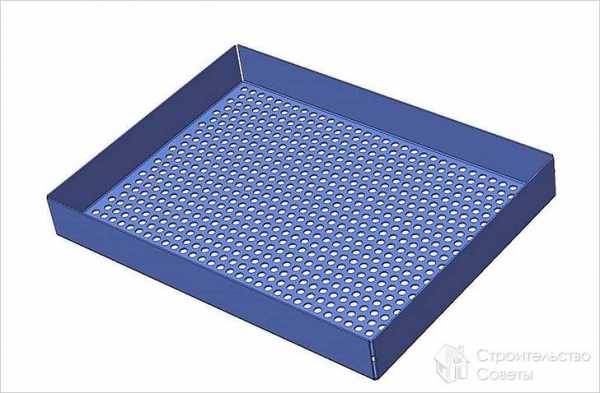

Сито

Для удаления крупных частиц из опилок, потребуется сито. Изготовить его совсем несложно – соберите деревянный каркас нужного размера и обейте его мелкой металлической сеткой. Также можно изготовить сито из цельного листа металла. В нижней части сверлятся отверстия, а края загибаются.

Сушилка для опилок

Ее можно сделать, используя сваренные между собой бочки, у которых удалено дно. Получившуюся трубу нужно закрепить на станине и не быстро вращать при помощи электродвигателя. Перемешиваемые в барабане опилки высушиваются подачей на них горячего воздуха.

Есть и более простые устройства, но производительность будет ниже.

Как изготовить гранулятор своими руками

Этот агрегат достаточно сложный для того, чтобы сделать его самостоятельно, да и затраты могут быть очень высокими. Как вариант можно модернизировать имеющийся, установив его на раму и сделав электропривод.

Получится ли у вас изготовить такие детали самостоятельно?

Если вы уверены в своих силах, то приступим к изготовлению гранулятора.

Цилиндрическая матрица – это барабан с перфорацией и размещенными в нем катками. Масса с их помощью уплотняется и вдавливается в прессовальные каналы, после формирования гранул и их выхода с противоположной стороны срезается ножами.

Плоская матрица произведена по той же технологии, но она имеет форму диска с перфорацией, куда таким же методом впрессовывается масса. Здесь каналы для прессования обладают цилиндрической формой, отверстия имеют размер 8–10 мм.

Чтобы не возиться с конструкцией данного оборудования, достаточно приобрести уже готовую матрицу и катки, продающиеся производителями грануляторов для комбикорма. Естественно, не исключен и способ собственноручного их изготовления из листа металла толщиной 20 мм и шестерен, расположенных на валу.

Для того чтобы оборудование работало, необходим двигатель с предельной силовой нагрузкой 15 кВт и редуктором. Матрица должна иметь частоту вращения 60–100 оборотов в минуту. Вал для закрепления матрицы может быть расположен как вертикально, так и горизонтально. Также стоит побеспокоиться о лотках для загрузки и выгрузки материалов.

  1. Матрица. Если принято решение в пользу изготовления матрицы своими руками, то следует приобрести заготовки в виде диска толщиной около 20 мм. Если он будет тоньше, то деталь скоро деформируется. Диаметр может быть произвольных размеров, но его необходимо учитывать, если появится необходимость в определенном количестве продукта, к примеру, в случае при диаметре диска 50 мм, а моторе 25–30 кВт, производится расчет на 300–350 кг пеллет каждый час. Если же такой объем не нужен, стоит применить деталь с размерами 25–30 см. В центре детали проделывают отверстие для крепежа на валу редуктора и соединяют благодаря пазу. Далее проделывают конусообразной формы отверстия для формирования гранул. Катки комплектуются шестернями или роликами, соответствующими по ширине рабочей поверхности матрицы. Шестерни крепят на валу, расположенном перпендикулярно основному валу редуктора, использую муфты.
  2. Шестерни для катков. Соответственно параметрам матрицы, варят основу гранулятора из трубы или листового железа. Корпус выполняют из пары частей – первая предназначена для формирования гранул, после чего они попадают во вторую часть и через лоток ссыпаются в предназначенную емкость. Матрица в первой части корпуса должна двигаться без проблем, однако, зазор при этом необходимо оставить минимальный. Нижняя часть должна иметь просвет для выхода пеллет, к ней прикрепляют лоток.
  3. Корпус гранулятора. Внизу гранулятора посредством подшипников и муфты устанавливается выходной вал редуктора.
  4. Выходной вал редуктора. Чтобы можно было очищать корпус, следует его основу изготовить разъемной, соединив при этом болтами, вставленными в ушки. В середине корпуса устанавливают матрицу и ролики.
  5. Верхнюю и нижнюю половинки оборудования скрепляют болтами. Гранулятор жестко закрепляют на предварительно выполненной раме из уголков или швеллеров. Подсоединяют электрический двигатель и через выходной вал крепят к редуктору.
  6. Установка оборудования на раму. Далее раму окрашивают краской для металла, подключают двигатель и совершают первичный запуск установки.
  7. Рабочий процесс гранулятора. Оборудование с плоской матрицей, выполненное самостоятельно, способно обеспечить отопительным материалом дом 150 м2. Такие гранулы можно применять для любого вида печного оборудования. При этом все остатки сельского хозяйства или древесной промышленности будут рационально использованы.

Изготавливая пеллеты у себя дома, можно сэкономить на их приобретении. Однако этот продукт кустарного производства вряд ли сможет конкурировать с пеллетами, изготовленным промышленным образом. Поэтому перед тем как начать налаживать производство с целью получения прибыли, сначала узнайте о возможности реализации этого топлива в вашей местности.

Если же вы решили изготавливать топливные пеллеты в домашних условиях с целью обеспечить себя полностью независимым источником отопления дома и других строений на весь зимний сезон, то экономический эффект обязательно будет.

Видео

Предлагаем вам посмотреть видеоматериал, который расскажет о преимуществах использования пеллет для отопления.

В этом видео показано производство пеллет на оборудовании, сделанном своими руками:

В этом видео автор расскажет, стоит ли связываться с покупкой машины для производства пеллет, делая вывод на основании своих расчетов:

www.stroitelstvosovety.ru

Производство пеллет из опилок: оборудование, технологии, стоимость

В последнее время на мировом рынке наблюдается рост популярности альтернативных источников отопления. Волнения в культурной и бизнес сферах, по поводу сохранения окружающей среды, открывает новые возможности для открытия бизнеса — производство пеллет. Экологичность капсул, а так же простота их использования и изготовления делают этот вид топлива серьезным соперником традиционных способов отопления. Не зря в некоторых Европейских странах, где особенно серьезно относятся к защите окружающей среды, производители пеллет занимают около 2/3 всего бизнеса по отоплению помещений. Среди всех доступных способов использования древесного втор.сырья создание пеллет – наиболее выгодное и наименее трудоемкое решение.

Топливные пеллеты

Виды пеллет и их применение

Основное назначение пеллет – сжигание их в домашних каминах. Они отлично поддерживают пламя, не хуже классических способов розжига. Они занимают намного меньше места, по сравнению со связкой дров, а согревают помещение быстрее. Пеллеты используют в каминах с маленькими отверстиями, что бы предотвратить их выпадение.

Пеллеты могут служить отличным средством для розжига для любителей активного образа жизни. Удобное топливо для походов, которое легко переносить. Это экономит много времени на поиск подручных материалов в лесу.

Благодаря своей пористости и натуральности материалов пеллеты – отличный наполнитель для лотков домашних животных. Они хорошо впитывают влагу и неприятный запах, а их абсолютная экологичность, гарантирует безопасность как для животного так и для человека. Более того они не разлагаются и не оставляют пыли, в отличие от их песчаных аналогов.

Сфера применения пеллет зависит от материала из которого они сделаны. Изготовление пеллет из опилок, щепок или коры происходит в основном для обогрева домашних и промышленных помещений. Такие пеллеты обычно светлые с серыми или коричневыми вкраплениями.

Гранулы из растительного сырья применяются в медицине или как корм для животных. Преимущество таких пеллет в дешевой цене на сырье. Они обычно имеют светлый желтоватый оттенок.

Пеллеты из торфа в основном применяют для больших промышленных котлов. Коэффициент их зольности выше чем у других гранул и поэтому они плохо подходят для частного применения. Обладают темным коричнево-черным оттенком.

Завод по производству пеллет

Общее описание производства

Пеллеты имеют достаточно широкий спектр применения. Их используют для обогрева жилья путем сжигания в котлах, печах или каминах. Они подходят для сжигания в котлах промышленной мощности с целью обогрева населенных пунктов. Помимо этого пеллеты отлично сдерживают запах и подходят в роли наполнителей для кошачьих лотков.

Пеллеты возможно делать как из очищенной древесины, так и из дерева с примесью коры, опилок и других побочных продуктов. Их процентное содержание в пеллетах называется коэффициентом зольности. Чем он ниже тем более качественны продукты производства. Величина зольности не должна превышать отметку в 5% при использовании пеллет как топлива для промышленного оборудования. Пеллеты с коэффициентом побочных примесей менее 2% считаются продуктами высшего класса и подходят для использования в домашних отопительных системах.

Аэродинамическая сушилка

Технология производства пеллет

Чаще всего создание капсул совершается в несколько этапов:

  •  Дробление
  •  Измельчение
  •  Сушка
  •  Повторное дробление
  •  Водоподготовка
  •  Прессование
  •  Упаковка

Первым делом производится дробление крупных кусков древесинны и вторичного сырья. Это упрощает и ускоряет работу гранулятора. На этом этапе происходит выбор сорта изготавливаемых пеллет. Относительно их рецептуры они будут применяться для домашнего или промышленного использования.

На этапе измельчения, сырье, полученное на первом этапе, уменьшают до производственного стандарта. Объем каждой частицы после нарезки должен составить не более чем полтора куб. см.

Следующим шагом материал высушивается. Сырье погружают в барабанную или ленточную сушилку. В сушилку поступает горячий воздух, который убирает лишнюю влагу из дерева. При крупных объёмах сырья на этой стадии используются дымососы. Тип наиболее подходящего оборудования для изготовления пеллет зависит от рецептуры. Перед загрузкой в сушку влажность сырья должна составлять 8-12%.

Мелкое дробление делается при помощи специальных мельниц. В промышленном варианте производства опилки в мельницу подаются через циклоны. Частицы высушенного продукта доводят до 4мм для промышленных капсул и 1,5мм для капсул первого класса.

Водоподготовка делается для улучшения склеиваимости сырья. С помощью установки для дозирования воды влажность продукта поднимают до 8%.

Прессование делается с помощью прессов с плоской или цилиндрической матрицей. После прессовки пеллеты охлаждают, т.к. пресс нагревает капсулы до высоких температур. Охлаждение предотвращает разрушение сырья и обеспечивает качество товара. Смолы, содержащиеся в древесине, являются природным клеем для капсул. Под воздействием температур древесные смолы склеивают частички материала в гранулы.

После производства пеллеты проходят просейку и упаковываются. Рассыпавшиеся или поврежденные капсулы отправляют на вторичную переработку.

Линия по производству пеллет

Завод и изготовление пеллетов в домашних условиях

Планирование массового производства пеллет потребует больших вложений и более тщательного планирования, чем домашнее производство. Если вы хотите открыть пеллетный завод, в первую очередь важно задуматься об источнике материалов. Поэтому выгодно располагать свое пеллетное производство недалеко от предприятий по деревообработке или лесопилок. Бизнес план – залог удачного и прибыльного вложения денег. В нем необходимо рассчитать все расходы и уровень предпологаемого дохода. Необходимо внимательно изучить источники сырья и его качество. На следующем этапе планирования нужно изучить рынок продукции. Стоит учитывать как внутренние цены, так и зарубежные. Стоит так же позаботиться о площади для производства, цене на аренду помещения и снабжение завода электроэнергией.

Домашнее производство пеллет подойдет тем, кто хочет попробовать себя в этой нише, но не готов вкладывать большие суммы. Для такого производства так же нужен бизнес план, но затраты на приборы не так сильно бьют по карману. Оборудование для изготовления пеллетов из опилок в таком случае будет меньших мощностей.

Что применяют для создания гранул

Промышленное и домашнее производства пеллет требуют специального пеллетного оборудования. Массовое изготовление требует создания специально оборудованных лент. Цены на приборы и их комплектующие зависят от масштабности производства, желаемого качества продукта и количества сырья. Комплект оборудования для производства пеллет состоит из:

  •  Дробильных установок
  •  Мельниц молоткового типа
  •  Котла для сожжения
  •  Сушилки
  •  Циклона
  •  Дымососа
  •  Смесителя
  •  Вентилятора
  •  Установки для создания гранул
  •  Охладительной установки
  •  Упаковочных станков

Производство пеллет в домашних условиях

Приборы для домашнего производства гранул, обойдутся куда дешевле. При объеме сырья менее 70 кубических метров в сутки подойдут мини-грануляторы без дизеля и дробилки малых размеров. Список оборудования так же значительно сокращается:

  •  Молотковые дробилки
  •  Установка для помола
  •  Спрессовщик
  •  Охладитель
  •  Сепаратор

Желательно приобретать все составляющие производственных лент у одного бренда. Это предотвратит возможность несовместимости составляющих ленты.

Преимущества и недостатки

Перед тем как открывать завод по производству пеллет или маленькое домашнее производство следует взвесить все за и против. Удивительно, но в случае пеллетного бизнеса плюсы значительно перевешивают недостатки. В первую очередь это экологичная составляющая. В процессе горения пеллеты выбрасывают не больше углекислого газа, чем дерево во время естественного разложения. Низкий уровень зольности позволяет реже чистить котлы и камины, что значительно экономит время. Большим плюсом так же является невозможность самовозгорания пеллет. Это делает их максимально безопасными для транспортировки и домашнего применения.

Производство топливных пеллет выгодно, так как они характеризуются высокой теплопроводностью и позволяют максимально обогреть помещение при минимальных затратах.

Из недостатков можно выделить разве что:

  •  Необходимость покупать специализированные пеллетные котлы или насадки на камины. Достичь максимальной производительности, можно только применяя специальные котлы.
  •  Наличие сухого помещения для хранения. Гранулы могут отсыреть и стать бесполезными, поэтому необходимо хранить их только в сухих местах в защитной таре.

Экологичность капсул, а так же простота их использования и изготовления делают этот вид топлива серьезным соперником традиционных способов отопления.

https://www.youtube.com/watch?v=P1WkqM98h5w

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Интересное по теме:

biztolk.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
