Буровая установка SANY SR150M CFA (SR-150M)

Ниже приведены размеры буровой установки SANY SR150M в рабочем и транспортном положении:

* 4100 мм — в рабочем положении;
** 3100 мм — в транспортном положении.

CFA — роторная буровая установка со шнековым буром непрерывного действия, предназначена для устройства буронабивных свай.

* 4100 мм — в рабочем положении;
** 3100 мм — в транспортном положении.

Общие сведения
ПроизводительSANY Heavy Industry Co., Ltd. (SANY Group Co., Ltd.), Китай
МодельSANY SR150M
ТипБуровая установка роторная со шнековым буром непрерывного действия (CFA) на гусеничном ходу
Роторная буровая установка SANY SR150M со шнековым буром непрерывного действия (CFA)
Максимальный диаметр бурения, мм750
Максимальная глубина бурения, м17
Максимальное усилие извлеченя, кН320
Максимальный выходной крутящий момент, кН·м150
Роторная буровая установка SANY SR150M с келли-штангой
Максимальный диаметр бурения, мм1500
Максимальная глубина бурения, м46
Обороты при бурении, об/мин.7 … 40
Максимальный выходной крутящий момент, кН·м150
Максимальное усилие погружения цилиндра лебедки задавливания, кН150
Ход поршня, мм4250
Главная лебедка буровой установки SANY SR150M
Натяжение троса главной лебёдки на 1-м слое, кН160
Максимальная линейная скорость главной лебедки, м/мин.70
Диаметр троса главной лебедки, мм28
Вспомогательная лебедка SANY SR150M
Натяжение троса вспомогательной лебёдки на 1-м слое, кН60
Линейная скорость вспомогательной лебёдки, м/мин.60
Диаметр троса вспомогательной лебёдки, мм14
Наклон мачты буровой установки
Угол наклона мачты вперёд, град.5
Угол наклона CFA мачты назад, град.10
Угол поперечного наклона мачты (влево/вправо), град.± 5
Общие характеристики буровой установки SANY SR150M
Давление в системе, МПа34,3
Давление в системе управления, МПа4
Тяговое усилие, кН220
Длина в транспортном положении, мм13139
Ширина в транспортном положении, мм3100
Ширина в рабочем положении, мм4100
Высота в транспортном положении, мм3315
Эксплуатационная масса со шнековым буром непрерывного действия (CFA / НПШ), т41
Эксплуатационная масса с келли-штангой, т45
Двигатель буровой установки SANY SR150M
ДвигательCummins QSB6.7-190
Тип двигателя4-тактный водяного охлаждения, с верхним расположением клапанов и прямым впрыском топлива
ВпускТурбонаддув, промежуточное охлаждение
ТопливоДизельное (JIS тип 2)
Выхлопные газыЕвро-3 (Euro-3)
Число цилиндров6
Диаметр цилиндра и ход поршня, мм 107 × 124
Рабочий объём, л6,7
Номинальная мощность двигателя, кВт (л.с.)142 (190) при 2200 об/мин.
Максимальный крутящий момент, Н·м931 при 1400 об/мин.
Удельный расход топлива при 100 % выходной мощности, г/кВт·ч221

SR100

  • Гидравлическая роторная буровая установка
  • Глубина бурения: 40 м
  • Диаметр бурения: 1250 мм
  • Шасси: SANY SY230RC
  • Двигатель: Isuzu CC-6BG1-XABEC

SR100C

  • Гидравлическая роторная буровая установка
  • Глубина бурения: 40 м
  • Диаметр бурения: 1200 мм
  • Шасси: SANY SY205R
  • Двигатель: Mitsubishi 4M50-TL

SR110

  • Гидравлическая роторная буровая установка
  • Глубина бурения: 41 м
  • Диаметр бурения: 1250 мм
  • Шасси: SANY SY205R
  • Двигатель: Mitsubishi 6D34-TL

SR120

  • Гидравлическая роторная буровая установка
  • Глубина бурения: 50 м
  • Диаметр бурения: 1500 мм
  • Шасси: SANY SY230RC
  • Двигатель: Isuzu CC-6 BG1TRP

SR150C

  • Гидравлическая роторная буровая установка
  • Глубина бурения: 55 м
  • Диаметр бурения: 1500 мм
  • Шасси: SANY SY230RC
  • Двигатель: Isuzu СС-6 BG1TRP

SR150M

  • Роторная буровая установка со шнековым буром непрерывного действия (CFA)
  • Глубина бурения: 17 м
  • Диаметр бурения: 750 мм
  • Шасси: SANY
  • Двигатель: Cummins QSB6.7-190

SR180

  • Гидравлическая роторная буровая установка
  • Глубина бурения: 70 м
  • Диаметр бурения: 1600 мм
  • Шасси: SANY SY280R1IK2
  • Двигатель: Isuzu АА-6HK1TRP

SR200 II

  • Гидравлическая роторная буровая установка
  • Глубина бурения: 59 м
  • Диаметр бурения: 1800 мм

SR200C

  • Гидравлическая роторная буровая установка
  • Глубина бурения: 58 м
  • Диаметр бурения: 1800 мм
  • Шасси: SANY SY310RC
  • Двигатель: Isuzu АА-6HK1XQP

SR200D

  • Роторная буровая установка с электрическим приводом
  • Глубина бурения: 60 м
  • Диаметр бурения: 1800 мм
  • Шасси: SANY SY310RC
  • Двигатель: дизель Isuzu АА-6HK1XQP, электромоторы 2 шт. Y2-280M-4 (2×90 кВт)

www.sany-russia.ru

Буровая установка Sany SR150C — СПЕЦТЕХМАСТЕР

Буровая установка Sany SR150C — СПЕЦТЕХМАСТЕР

Валютный курс

Двигатель Isuzu
Мощность 168 л.с
Миn диаметр бура		 1000 мм
Маx диаметр бура 1500 мм
На складе Нет в наличии
Стоимость По запросу

Указанная стоимость является ориентировочной. Условия оплаты и возможные скидки являются темой переговоров. Уточнить стоимость вы можете по телефону 8-800-250-38-80 или с помощью формы обратной связи.

В наличии и под заказ китайские Вертикального бурения, лучшая цена на Буровая установка Sany SR150C а также другая спецтехника Sany от компании Top-STM.ru

Завод SANY
Модель машины SR150C
Модель двигателя Isuzu
Мощность двигателя 168 (л.с.)
Крутящий момент 2100 (Н·м/об.мин)
Описание двигателя CC-6BG1TRP
Кол-во оборотов бура 7~40
Минимальный диаметр бура 1000
Максимальный диаметр бура 1500
Снаряженная масса 45000 (кг.)
Длина машины в рабочем положении 8000
Ширина машины в рабочем положении 4000
Высота машины в рабочем положении 18440
Длина машины в режиме передвижения 8000
Ширина машины в режиме передвижения 4000
Высота машины в режиме передвижения 3305

Отправка…

Не нашли, что искали?

Если Вы не нашли интересующий Вас товар на нашем сайте, просто позвоните нам по бесплатному телефону горячей линии 8 (800) 250-38-80 или отправьте заявку на почту [email protected], либо отправьте заявку на обратный звонок.

Мы обязательно с Вами свяжемся в кратчайшие сроки!

Отправка…

Шасси
МодельSY230RC
Длина шасси6310 мм
Транспортная ширина3365 мм
Транспортная высота3353 мм
Ширина звена гусеницы700 мм
Общая ширина (с выдвинутыми боковинами)4000 мм
Масса45000 кг
Двигатель
МодельIsuzu Japan СС-6BG1TRP
Тип4-тактный водоохлаждаемый верхний клапан. Прямое впрыскивание
Система впускаТурбонадув и промежуточное охлаждение
Объем двигателя6,494 л/396 кв.дюймов
Расчетная мощность125 кВт (168 л.с.) при 2100 об/мин
Гидравлическая система
Основной гидравлический насосK3V Kawasaki (Япония)
Основной многоходовой направляющий клапанКМХ Kawasaki (Япония)
Вспомогательный многоходовой направляющий клапанКлапан М4 Rexroth (Германия)/ предохранительный клапан PSV Hawe (Германия)
Основной/ вспомогательный гидромотор лебедкиДвигатель со сменным блоком А2FE Rexroth (Германия)
Двигатель привода вращенияДвигатель переменной мощности A6VM Rexroth (Германия)
Коробка передач привода вращенияBrevini (Италия)
Электромагнитный клапан с логическим управляющим устройствомРегулирующий клапан Rexroth (Германия)
Уравнительный клапанOIL CONTROL (Германия)
Рабочие характеристики
Максимальный диаметр бурения1500 мм
Максимальная глубина бурения45 м
Максимальный крутящий момент150 kN.м
Скорость бурения/отворачивания7-40 об/мин.
Максимальное толкающее усилие150 kN
Максимальная сила тяги160 kN
Величина хода зажимного цилиндра4250 мм
Смещение грузоподъемного механизма вперед5 гр.С
Сила тяги основной лебедки160 kN
Диаметр троса основной лебедки28 мм
Линейная скорость основной лебедки70м/мин.
Сила тяги вспомогательной лебедки60 kN
Диаметр троса вспомогательной лебедки14 мм
Линейная скорость вспомогательной лебедки7м/мин.
Рабочая высота18596 мм
Рабочий захват4000 мм
Тяговое усилие220 kN
Келли-штангаЗамкового типа
Возможность подсоединения дрейтеллераЕсть

1. Буровая установка SANY SR150C (б/у, 2015 год выпу
Буровая установка
2015 г., 7000 ч.
01.11.2017 		Центр Бурового Оборудования
г. Москва 		23 000 000
2. Роторная буровая установка SANY SR205C10
Буровая установка
2018 г.
07.03.2018 		Росткомплект
г. Благовещенск 		цена по запросу
3. Роторная буровая установка SANY SR365RC10
Буровая установка
2018 г.
07.03.2018 		Росткомплект
г. Благовещенск 		56 000 000
4. Роторная буровая установка SANY SR405RC10
Буровая установка
2018 г.
07.03.2018 		Росткомплект
г. Благовещенск 		60 000 000
5. Роторная буровая установка SANY SR285RC10
Буровая установка
2018 г.
07.03.2018 		Росткомплект
г. Благовещенск 		цена по запросу
6. Роторная буровая установка SANY SR360RC10
Буровая установка
2018 г.
07.03.2018 		Росткомплект
г. Благовещенск 		55 000 000
7. Роторная буровая установка SANY SR205C10
Буровая установка
2018 г.
07.03.2018 		Росткомплект
г. Благовещенск 		20 000 000
8. Роторная буровая установка SANY SR360RC10
Буровая установка
2018 г.
07.03.2018 		Росткомплект
г. Благовещенск 		55 000 000
9. Роторная буровая установка SANY SR405RC10
Буровая установка
2018 г.
07.03.2018 		Росткомплект
г. Благовещенск 		60 000 000
10. Буровая установка SANY SR265-C10
Буровая установка
2018 г.
09.02.2018 		Росткомплект
г. Благовещенск 		цена по запросу

Общие сведения
ПроизводительSANY Heavy Industry Co., Ltd. (SANY Group Co., Ltd.), Китай
МодельSANY SR100C
ТипБуровая установка роторная гидравлическая на гусеничном ходу
Шасси буровой установки SANY SR100C
Модификация шассиSANY SY205R
Изготовитель шассиSANY Heavy Industries (SANY Group)
ДвигательMitsubishi 4M50-TL (114 кВт / 153 л.с. при 2000 об/мин.)
Длина шасси, мм5696
Габаритная ширина в рабочем положении (с выдвинутыми боковинами), мм3100
Ширина башмака гусеницы, мм600
Радиус поворота платформы передний, мм3215
Радиус поворота платформы задний, мм3271
Ширина в транспортном положении, мм3100
Высота в транспортном положении, мм3400
Тяговое усилие, кН195
Двигатель буровой установки SANY SR100C
ДвигательMitsubishi 4M50-TL
Изготовитель двигателяMitsubishi
Номинальная мощность двигателя, кВт (л.с.)114 (153)
Обороты двигателя при номинальной мощности, об/мин.2000
Максимальный крутящий момент, Н·м580
Обороты двигателя при максимальном крутящем моменте, об/мин.1600
ТопливоДизельное
Выхлопные газыЕвро-2
Число цилиндров4
Диаметр цилиндра и ход поршня, мм114 × 120
Рабочий объём, л4,8
Главные рабочие характеристики буровой установки SANY SR100C
Высота в рабочем положении, мм14566
Максимальная полная масса, т36
Максимальный диаметр бурения, мм1200
Максимальная глубина бурения, м40
Привод ротора буровой установки SANY SR100C
Максимальный выходной крутящий момент, кН·м100
Обороты при бурении, об/мин.9 … 34
Зажимная система буровой установки SANY SR100C
Усилие погружения, кН100
Ход поршня, мм3300
Главная лебёдка буровой установки SANY SR100C
Натяжение троса главной лебёдки на 1-м слое, кН120
Диаметр троса главной лебедки, мм24
Макс. линейная скорость главной лебедки, м/мин.80
Вспомогательная лебёдка буровой установки SANY SR100C
Натяжение троса вспомогательной лебёдки на 1-м слое, кН60
Диаметр троса вспомогательной лебёдки, мм14
Линейная скорость вспомогательной лебёдки, м/мин.70
Наклон мачты буровой установки SANY SR100C
Угол наклона мачты вперёд, град.5
Угол поперечного наклона мачты (влево/вправо), град.± 5
НаименованиеФрикционная келли-штанга ∅377-5×9 м
A: Длина в сложенном состоянии, мм9988
B: Длина в выдвинутом состоянии, мм41934
D: Длина в транспортном положении, мм10147
E: Диаметр в транспортном положении, мм593
F: Внешний диаметр келли, мм377

SQ170

  • Установка для бурения взрывных скважин
  • Глубина бурения: 30 м (макс.)
  • Диаметр бурения: 170 мм (макс.)
  • Шасси: Joyo Shandong JCM921C-30 (JCM)
  • Двигатель: CAT C9, Cummins 6B5.9-C152

SR100

  • Гидравлическая роторная буровая установка
  • Глубина бурения: 40 м
  • Диаметр бурения: 1250 мм
  • Шасси: SANY SY230RC
  • Двигатель: Isuzu CC-6BG1-XABEC

SR100C

  • Гидравлическая роторная буровая установка
  • Глубина бурения: 40 м
  • Диаметр бурения: 1200 мм
  • Шасси: SANY SY205R
  • Двигатель: Mitsubishi 4M50-TL

SR110

  • Гидравлическая роторная буровая установка
  • Глубина бурения: 41 м
  • Диаметр бурения: 1250 мм
  • Шасси: SANY SY205R
  • Двигатель: Mitsubishi 6D34-TL

SR120

  • Гидравлическая роторная буровая установка
  • Глубина бурения: 50 м
  • Диаметр бурения: 1500 мм
  • Шасси: SANY SY230RC
  • Двигатель: Isuzu CC-6 BG1TRP

SR150C

  • Гидравлическая роторная буровая установка
  • Глубина бурения: 55 м
  • Диаметр бурения: 1500 мм
  • Шасси: SANY SY230RC
  • Двигатель: Isuzu СС-6 BG1TRP

SR150M

  • Роторная буровая установка со шнековым буром непрерывного действия (CFA)
  • Глубина бурения: 17 м
  • Диаметр бурения: 750 мм
  • Шасси: SANY
  • Двигатель: Cummins QSB6.7-190

SR180

  • Гидравлическая роторная буровая установка
  • Глубина бурения: 70 м
  • Диаметр бурения: 1600 мм
  • Шасси: SANY SY280R1IK2
  • Двигатель: Isuzu АА-6HK1TRP

SR200 II

  • Гидравлическая роторная буровая установка
  • Глубина бурения: 59 м
  • Диаметр бурения: 1800 мм

SR200C

  • Гидравлическая роторная буровая установка
  • Глубина бурения: 58 м
  • Диаметр бурения: 1800 мм
  • Шасси: SANY SY310RC
  • Двигатель: Isuzu АА-6HK1XQP

Буровая установка в аренду.
По всей России Техника производства SANY Heavy Industry Co., Ltd. Официальные поставки.
Все регионы. Техника и запчасти
в наличии на складах в России
и на заказ из Китая. Фотографии с объектов, отзывы
буровые установки

Буровые установки SANY можно увидеть в Азии, Европе, Америке и Африке

Превосходное качество подтверждается только в реальной работе. Благодаря продвинутому технологическому уровню, высокой надёжности и отменному послепродажному обслуживанию, роторные буровые установки SANY получили широкое распространение и заслужили доверие заказчиков. Буровые установки SANY экспортируются во многие страны и регионы Азии, Европы, Америки и Африки. Техника SANY внесла активный вклад в сооружение свайных фундаментов по всему миру и стала узнаваема на индустриальном рынке.

Техника SANY на строительных объектах по всему миру

Роторные буровые установки SANY

1. Фундаментные работы в г. Грант-Пасс, штат Орегон, США:

Буровая установка SANY в г. Грант-Пасс, Орегон (США)

Буровая установка SANY великолепно справилась с работой по сооружению свайных опор.

Начиная с августа 2008 г. когда началось строительство, техника работала очень хорошо, без каких-либо проблем.

2. Буровая установка для скальных пород SANY SR250R на строительстве газопровода в России:

Роторная буровая установка SANY SR250R работает в горной местности в России на строительстве газопровода. Диаметр сваи состваляет 1,5 метра, глубина — 32 метра. Обладая хорошей приспосабливаемостью и высокой мощностью, буровая установка для скальных пород SR250R полностью удовлетворяет техническим требованиям и выполняет работы быстрее чем буровые установки наших конкурентов.

Подробнее здесь »»

3. Буровая установка SANY SR150C на строительстве ТЭЦ для олимпийских игр 2014 г. в Сочи:

Техника SANY работает в России: отзывы, фотографии (восстановление Саяно-Шушенской ГЭС, олимпийские объекты Сочи-2014, федеральная трасса Амур (Чита-Хабаровск) и другие объекты)

Строящаяся теплоэлектроцентраль обеспечит электроэнергией и теплом зимнюю олимпиаду в Сочи и окружающих городах. Строительство ТЭЦ ведётся в горах. К северу от объекта пролегает железная дорога, с западной стороны находится морское побережье. На данном объекте строительства работала роторная буровая установка SANY SR150C, оборудованная дрейтеллером и обсадной колонной. Шнековый бур имеет диаметр 800 мм, длина шнека составляет 1,5 метра. Применяется технология бурения с обсадной колонной полной длины. Благодаря обсадной трубе, грунтовые воды не оказывают влияние на строительство. На бурение одной скважины требовалось от 2 до 6 часов. Наша буровая установка завершила бурение порядка 120 скважин в течении одного месяца работы. Ни каких серьёзных поломок или инцидентов за время работ не произошло.

Подробнее здесь »»

4. Роторная буровая установка SANY на объекте зимних олимпийских игр 2014 г.:

Данный объект домостроения относится к зимним олимпийским играм, которые пройдут в Сочи в 2014 году; будет построено 15 зданий для обслуживающего персонала и волонтёров. Строительная площадка расположена на боковом уклоне автомагистрали. Диаметр сваи — от 800 до 1500 мм, глубина от 9000 до 16000 мм. На этом объекте строительства работают три роторные буровые установки SANY.

Подробнее здесь »»

5. Роторные буровые установки на строительстве высокогорной железной дороги для Олимпиады 2014 г. в Сочи:

Высокогорная противообвальная железная дорога соединяет Сочи и Красную Поляну. Окончание строительства ж/д окажет позитивное влияние на развитие туристической зоны в Сочи и ближайших районов, а также значительно сократит время следования из аэропорта Сочи в Красную Поляну.

В соответствии с указаниями инженеров из-за напряженного графика работ в последнее время буровые работы велись по 19 часов в сутки. Буровые SANY, по сравнению с другими буровыми установками китайского производства, компонуются более профессиональными пультами управления на русском языке, что делает управление буровой установкой для специалиста очень удобным и дает возможность мониторинга эксплуатационного процесса, не допускает ошибочных настроек инженерами, облегчает процесс обучения специалистов. По состоянию на июль 2010 г., на работах в Сочи задействовано порядка 10 роторных буровых установок, которые выполняют важную роль в подготовке к Олимпиаде.

Подробнее здесь »»

6. Одиннадцать буровых установок SANY SR150 и SANY SR220C работают в России на объекте нефтяной промышленности:

Роторные буровые установки SANY SR150 и SANY SR220C в количестве 11 единиц работают на объекте по расширению производства российской нефтяной компании.

Диаметр свай на данном объекте строительства — от 600 до 800 мм, глубина — от 12 до 20 метров. Всё оборудование работает безупречно.

Подробнее здесь »»

7. Буровые установки на объекте строительства в Челябинске:

Буровые установки SANY работали на объекте строительства в Челябинске.

Диаметр сваи — 1 метр, глубина бурения 7,5 метров.

Геологические условия: заполнение вынутым грунтом, песок, грунтовые воды.

Техника работала хорошо, и удовлетворила всем требованиям заказчика.

Техника SANY работает в России »»

8. Буровая установка SANY SR250M CFA на строительстве высотного здания в Днепропетровске, Украина:

Буровая установка SANY SR250M CFA в Днепропетровске

На фотографии — буровая установка SANY SR250M работает на строительной площадке высотного здания в городе Днепропетровск.

Технология устройства буронабивных свай методом CFA получила широкое распространение на Украине и является в данный момент самым популярным способом сооружения свайных фундаментов. Буровая установка SANY SR250M CFA проста в эксплуатации, универсальна и эффективна. Её высокая эффективность бурения идеальна для бурения небольших отверстий — диаметром от 400 до 800 мм, сухих скважин, а также скважин, глубина которых не превышает 30 метров.

9. Буровая установка SANY SR150 на строительстве торгово-развлекательного центра в России:

«Пятое строительное управление» приобрело в совокупности 5 буровых установок SANY SR150. Представители эксплуатирующей организации дали высокую оценку технике SANY, сказав что эти буровые установки обладают не только превосходной конструкцией, но также отличаются высокой эффективностью работы и малой частотой отказов. Менеджера по продажам и сервисных инженеров компании SANY клиент охарактеризовал как хороших и профессиональных специалистов.

Подробнее здесь »»

10. Буровые установки SR150 на замене высотных опор (Россия):

Буровая установка SANY SR150 работала на замене высотных опор в России. Диаметр сваи — 550 мм, глубина бурения составляла 8-9 метров. Из-за того, что в дождливый период данная местность превращалась в болото, работы пришлось выполнять зимой, когда средняя температура составляла −18°C.

Больше отзывов о технике SANY, работающей в России »»

SANY SR150, SR150C

Буровая установка SANY SR150 на объекте в России

Буровая установка SANY SR150 работает в России

Роторная буровая установка SANY в России (зима)

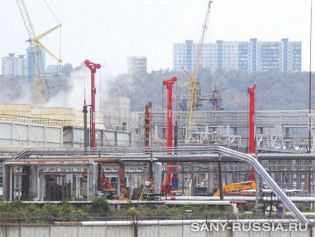

Буровая установка SANY SR150C на строительстве ТЭЦ в Сочи

SANY SR150C на строительстве ТЭЦ для олимпиады Сочи-2014

Буровая установка SANY SR150C на строительстве ТЭЦ в Сочи

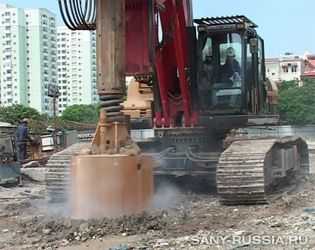

Роторная буровая установка SANY SR150 работает в России

Буровая установка SANY SR150C работает на объекте

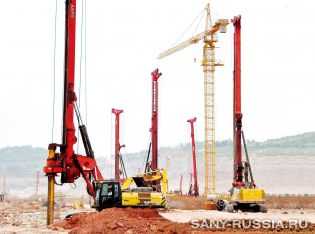

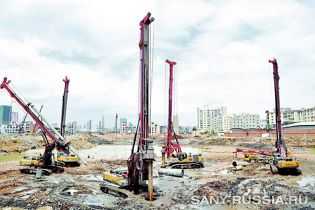

Роторные буровые установки SANY SR150 на объекте строительства (2010 год)

Буровые установки SANY SR150 в 2010 г.

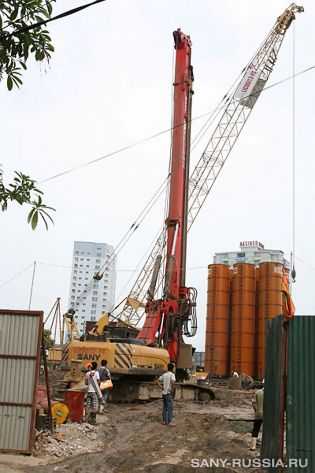

Буровая установка SANY SR150C на строительстве бизнес-центра в г. Ханой (Вьетнам)

Буровая установка SANY SR150C работает в условиях пустыни (Ливия)

Буровая установка SANY SR150C на объекте в ливийской пустыне

Роторная буровая установка SANY SR150 работает на объекте строительства в Каире, Египет (2010 г.)

Роторные буровые установки SANY работают в Каире в 2010 г.

SANY SR220C

SANY SR 220C работает в Атланте, штат Джорждия, США

Строительство нового центрального района Бизнес Бэй в Дубае, ОАЭ

Объект строительства в районе Букит Гомбак, Сингапур

11 буровых установок SANY работают на объекте нефтяной промышленности

11 буровых установок SANY SR150 и SANY SR220C работают в России

SANY SR150 и SANY SR220C работают на объекте нефтяной промышленности

Строительство завода в городе Порт-Саид, Египет

Строительство мечети в Абу-Даби (ОАЭ), третьей в мире по величине

Строительство олимпийского стадиона в Пекине

SANY SR220C на объекте в Цаофэйдяне (Китай)

SANY SR220C на объекте в Цаофэйдяне (Китай)

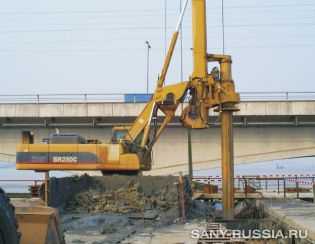

Буровая установка SANY SR220C на объекте строительства (2008 год)

Расширение столичного аэропорта (Китай)

Строительство высокоскоростной железнодорожной магистрали

Строительство дорожной развязки на автостраде

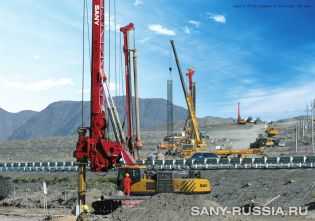

SANY на строительстве железной дороги Цинхай — Тибет

Роторная буровая установка SANY SR220C на объекте строительства в Стамбуле, Турция

Роторная буровая установка SANY SR220C на объекте строительства

SANY SR250

SANY SR250 на строительстве метрополитена

Расширение Пекинского аэропорта

Строительство автострады Гуанчжоу — Синьгуан

Реконструкция дороги Цзинань — Цзинши в Китае

Строительство Цзинцзиньской железной дороги (Китай)

Вторая очередь строительства дороги Таншань — Шихуань

Строительство железной дороги Чжэнси в Китае

SANY SR250 на строительном объекте



SANY SR220R, SR250R, SR280R (буровые установки для скальных пород)

Роторная буровая установка SANY SR280R на строительстве железнодорожной магистрали «Ланьсинь» (Ланьчжоу — Синьцзян-Уйгурский автономный район)

Роторная буровая установка SANY SR250R

Буровая установка для скальных пород SANY SR250R на строительстве газопровода в России

Буровая установка для скальных пород SR250R работает на строительстве газопровода

Буровая установка для скальных грунтов SANY SR250R на строительстве газопровода в России

Гранит (прочность 120 МПа) пробурен на 320 мм за 10 минут буровой установкой SANY SR220R

Гранит (прочностью 210 МПа) пробурен на 60 мм за 4 минуты буровой установкой SANY SR220R

Булыжник, извлечённый из пробуренного отверстия

Буровой инструмент для гравия имеет оптимальную конструкцию

Шнековый бур используется для извлечения булыжных камней при бурении

Роторная буровая установка SANY SR220R на испытаниях по бурению в скальной породе 1 декабря 2007 г.

Буровая установка SANY SR220R на испытаниях по бурению в скальной породе

86-сантиметровый керн аргиллита (прочность 18 МПа) был поднят с глубины 25-26 метров пробоотборником диаметром 600 мм с центратором за 10 минут.

Смесь блоков горной породы и порошковатой породы доказывает высокую эффективность работы буровой установки SANY в твёрдых грунтах.

Аргиллитовый слой встретился на глубине 12,9 метров, два слоя песчаника (прочностью 120-130 МПа, толщиной 20 см и смешанный с булыжником) на глубине 25 метров. Средняя скорость бурения составляла 2 метра в час.

Прочность некоторых песчаников в скважине № 1 достигала 150 МПа. Две 38-метровые скважины были пробурены колонковым буром диаметром 600 мм с 7 зубьями, при этом зубья не пришли в негодность, а оказались лишь незначительно изношены.



SANY SR360

SANY SR360 на строительстве железнодорожного моста

SANY SR360 на строительстве моста

SANY SR360 на строительстве моста через реку Янцзы в Китае

SANY SR360 на строительстве трёхкилометрового моста через Янцзы

Ковшебур SANY SR360 на строительстве моста через реку Янцзы

Келли-штанга SANY SR360 на строительстве моста через Янцзы

SANY SR360 на строительстве высокоскоростной железнодорожной магистрали

SANY SR360 на строительстве железнодорожной магистрали Ситун в Китае

SANY SR360 на строительстве высокоскоростной железнодорожной магистрали

Буровая установка SANY SR360 работает в Малайзии

Роторная буровая установка SANY SR360 на объекте строительства в Малайзии

Роторная буровая установка SANY SR360 на строительстве железной дороги Ситун в Китае

Буровая установка SANY SR360

Буровая установка SANY SR360 в Китае

Буровая установка SANY SR360 в Китае

Буровая установка SANY SR360



SANY SR460

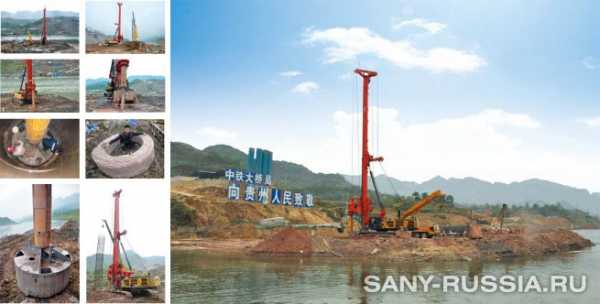

Буровая установка SANY SR460 на строительстве моста через реку (Сынань Уцзян, Китай)

Разные роторные буровые установки SANY

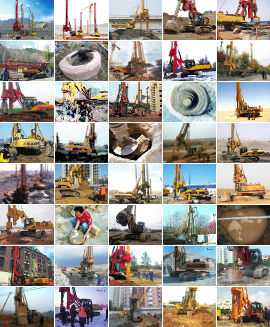

Фотографии разных роторных буровых установок SANY, работающих на объектах строительства по всему миру:

Буровая установка SANY SR280C

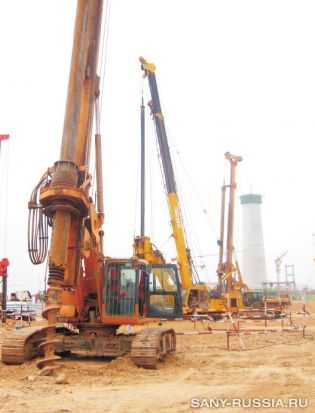

Роторная буровая установка SANY

Роторная буровая установка

Роторная буровая установка

Роторная буровая установка SANY на объекте строительства в Катаре

Роторная буровая установка SANY на строительстве порта в Египте

Роторная буровая установка

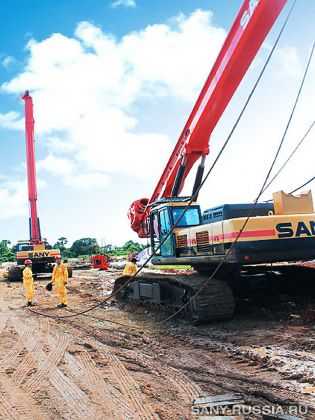

Буровая установка SANY на объекте строительства в районе Ойо, Лагос, Нигерия

Буровые установки SANY

Буровая установка SANY на строительстве железной дороги «Сибао» (Сиань — Баоцзи) в Китае

Роторные буровые установки SANY SR150C, SR220C, SR250C на объекте строительства высотного здания Hud Tower (2010 год)

Роторная буровая установка SANY

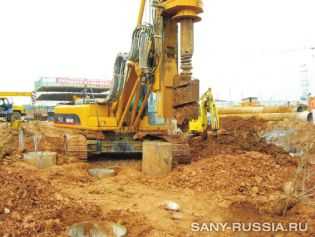

Роторная буровая установка SANY работает на объекте

Роторные буровые установки SANY SR150C, SR220C, SR250C на объекте строительства высотного здания Hud Tower (2010 год)

Роторные буровые установки SANY SR150C, SR220C, SR250C на объекте строительства высотного здания Hud Tower (2010 год)

Роторные буровые установки SANY SR150C, SR220C, SR250C на объекте строительства высотного здания Hud Tower (2010 год)

Роторная буровая установка

Роторные буровые установки SANY SR150C, SR220C, SR250C на объекте строительства высотного здания Hud Tower (2010 год)

Буровая установка RCD SANY SP120 на строительстве глубоководного морского порта

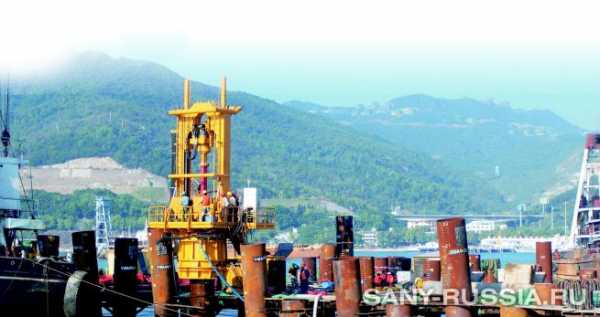

Буровая установка обратной циркуляции воздуха SANY SP120 (RCD) на строительстве морского порта Яньтянь (Китай)

Порт Яньтянь — четвёртый в мире и второй в Китае среди крупнейших глубоководных контейнерных терминалов. Пневматическая буровая установка обратной циркуляции воздуха SANY SP120 работала на 3-й очереди строительства, объём работ включал причальные набережные №№ 13, 14 и 15, и был разделён на зоны B27, B28, B29 и B30. В каждую зону строительства входило сооружение 78 свай. Порт расположен рядом с горами и морем, глубина воды на объекте строительства достигает 10-16 метров, геологические условия являются сложными…

Подробнее…
