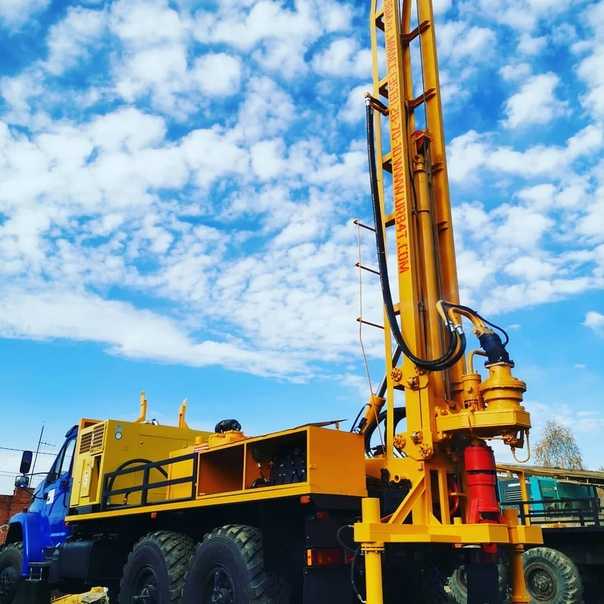

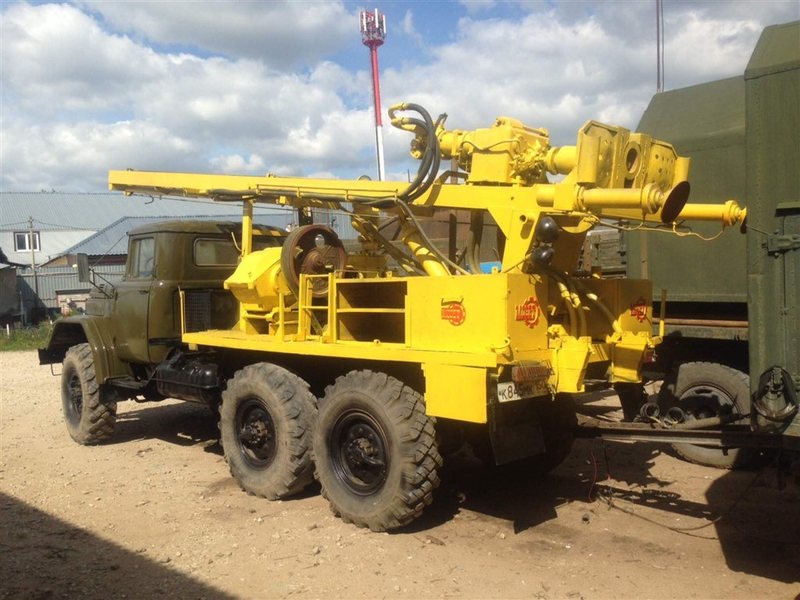

Буровая установка УРБ-2А-2М — МозБТ
Предназначена для бурения следующих видов скважин: взрывные, стволы шурфов и шахт, скважины для замораживания грунтов, инъекционные, водопонизительные, водоспускные, нагнетательные, наблюдательные, вспомогательные.

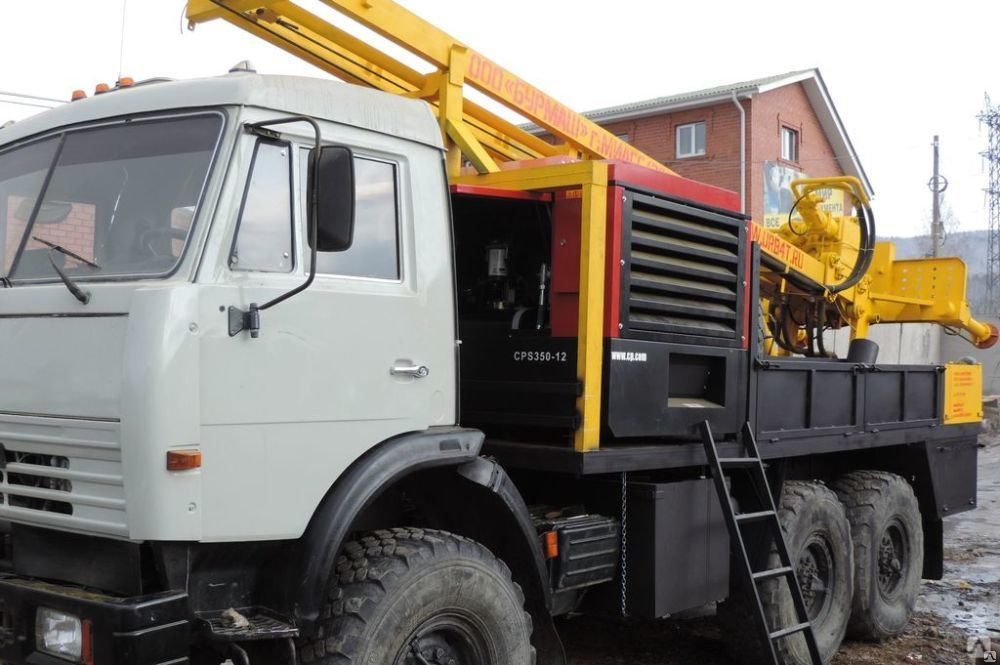

Платформа буровой установки УРБ-2А-2М устанавливается на шасси новых автомобилей повышенной проходимости, а так же по желанию заказчика на шасси конверсионной техники.

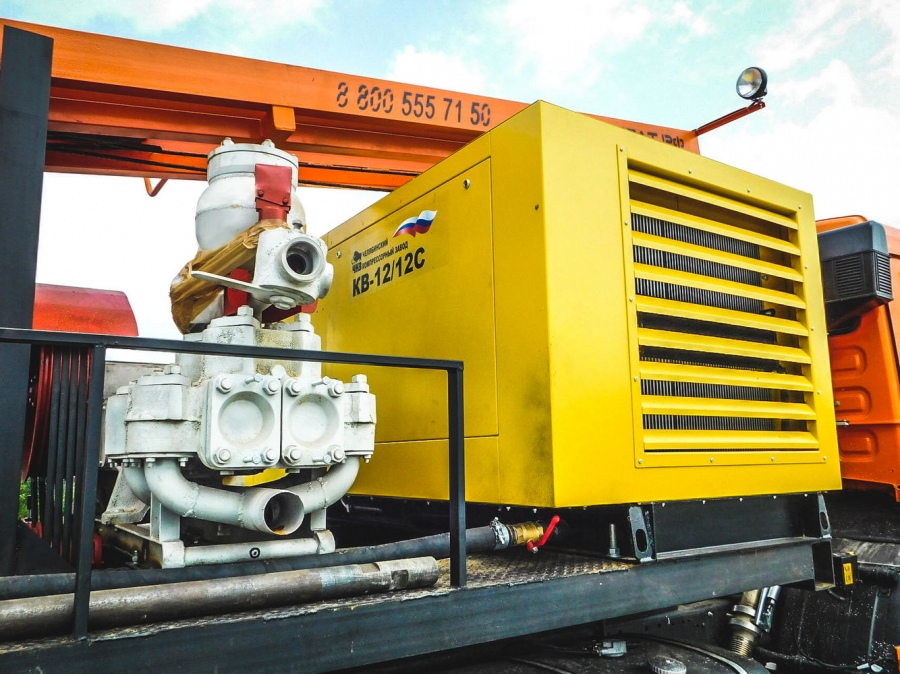

Буровая установка комплектуется грязевым насосом НБ-32(50), компрессором КСБУ-4ВУ1-5/9, или компрессором АК9/10. В зависимости от выбранного шасси буровая установка может комплектоваться до трех агрегатов. Все механизмы, входящие в установку разведочного бурения, смонтированы на платформе буровой установки, установленной на шасси автомобиля, и приводятся в действие от его двигателя. Установка модифицирована для бурения наклонных скважин.
Угол наклона в продольной плоскости: 50-90o, с шагом 5o
Угол наклона в поперечной плоскости: 70-90
Установка имеет перемещающийся вращатель с гидроприводом, который используется в процессе бурения, наращивания бурильного инструмента без отрыва его от забоя и выполняет совместно с гидроподъемником работу по спуску-подъему инструмента и его подачу при бурении.
Мощность и кинематика вращателя обеспечивают также свинчивание-развинчивание бурильных труб, в результате этого отпадает необходимость в специальных механизмах для этой цели.
Управление установкой полностью гидрофицировано, в том числе подъем-опускание мачты, и сконцентрировано на пульте бурильщика. Конструкцией установки предусматривается возможность бурения скважин с очисткой забоя промывкой или продувкой, для чего монтируется буровой насос или компрессор, а также бурение шнековым способом. Быстрый переход с одного способа бурения на другой делает целесообразным применение комбинированного бурения (шнекового с переходом на промывку или продувку).

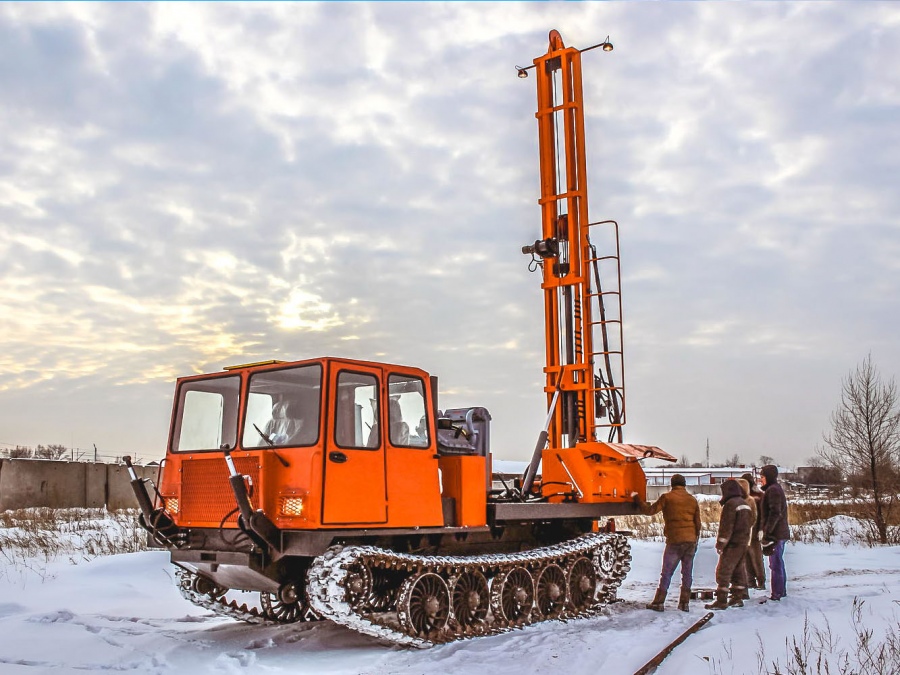

| Транспортная база: | КАМАЗ 43114, УРАЛ-4320,
гусеничный трактор ТТ-4М, ТЛТ-100 |
| Глубина бурения, м: | |
| геофизических скважин | 100 |
| структурных скважин | 300 |
| при продувке забоя воздухом | 30 |
| при бурении шнеками | 30 |
| Начальный диаметр бурения, мм | 190 |
| Конечный диаметр бурения, мм, для скважин: | |
| геофизических | 118 |
| структурных | 93 |
| Диаметр бурения, мм: | |
| при продувке забоя воздухом | 135 |
| при бурении шнеками | 135 |
| Вращатель: | |
| тип | подвижный |
| частота вращения, с-1 (об/мин) | |
| I скорость | 2,33 (140) |
| II скорость | 3. 75 (225) |
| III скорость | 5,42 (325) |
| ход, мм | 5200 |
| момент силы, Н*м (кгс/м) | |
| I скорость | 2010 (205) |
| II скорость | 1210 (123) |
| III скорость | 830 (85) |
| Привод вращателя, тип: | аксиально-поршневой гидромотор |
| Рабочее давление в гидросистеме, Па (кгс/см2): | 9,8х106 (100) |
| Механизм для спуска, подъема и подачи инструмента: | |
| тип | домкрат гидравлический с полиспастной системой |
| грузоподъемность, Н (кгс) | 45000 (4500) |
| усилие вниз, Н (кгс) при давлении 8,3*106 (85 кгс/см2) | 25500 (2600) |
| скорость подъема инструмента, м/с
| 0…1,1 |
| Мачта: | |
| тип | сварная с поворотным механизмом |
| угол наклона в продольной плоскости | 90°-130° |
| угол наклона в поперечной плоскости | 110°-90°-70° |
| грузоподъемность, Н (кгс) | 58800 (6000) |
| Трубы бурильные: | |
| диаметр, мм | 50 (60,3) |
| длина, мм | 4500 |
| Компрессор: | КСБУ-4ВУ1-5/9, К-5А, КТ-7, КВ-10/10С |
| Буровой насос | НБ-32 (50), НБ-4 |
Буровая установка УРБ-2А-2/2А-2Д
Буровая установка УРБ 2А2Д предназначена для разведочного бурения.
Стоит отметить, что именно эта установка давно перешла в разряд легендарных среди буровиков и пользуется спросом среди потребителей по всему миру. Инженерные изыскания, поиск полезных ископаемых и водяных горизонтов, бурение под строительные цели – ей все под силу. Установка может работать как сплошным забоем шарошечным, шнековым и пневмоударным способом так и кольцевым забоем колонковым способом. Работает долотом роторного типа, впрочем, при желании можно подключить шнековую установку. При шнековом бурении используется для не очень больших глубин – 30-50 метров, максимальная глубина структурно поисковых скважины, пробуриваемая такой установкой – 300-350 метров, геофизических скважин с промывкой 100метров, а геофизических скважин с продувкой 30-50м
Буровая установка УРБ 2А2Д: каковы преимущества?
Буровые установки УРБ 2А2Д просты и удобны в эксплуатации. Бурение скважины производится вращательным способом, при этом она может промывается специальным раствором или продувается воздухом.

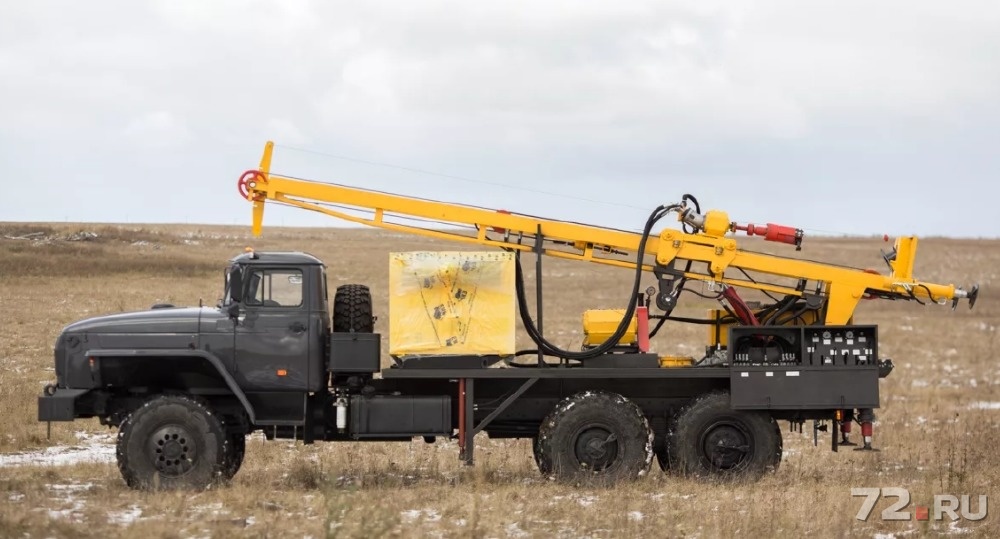

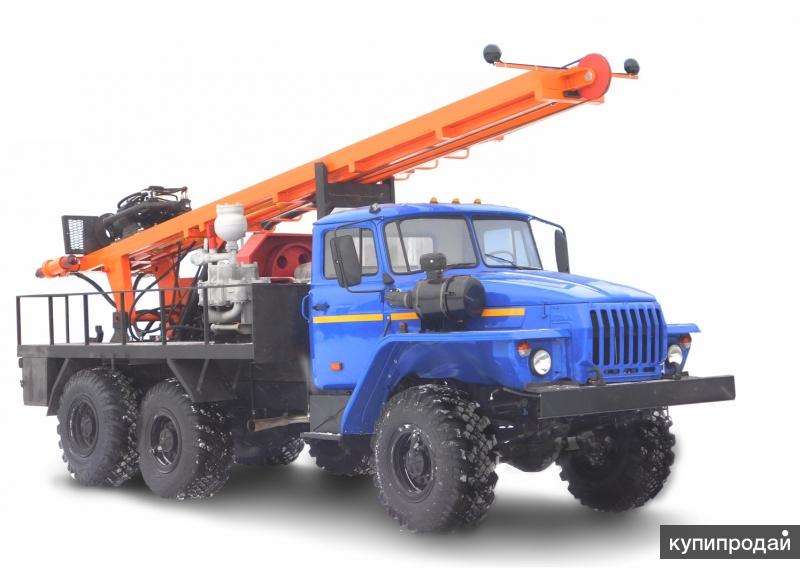

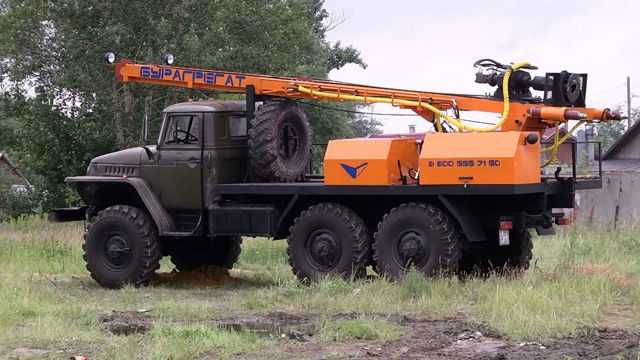

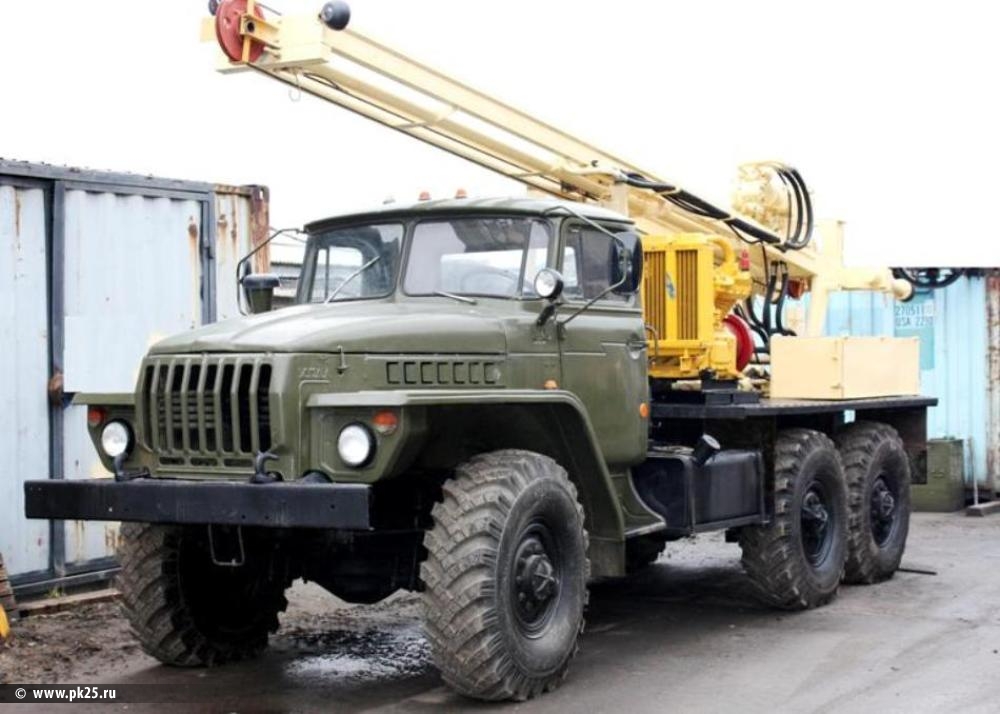

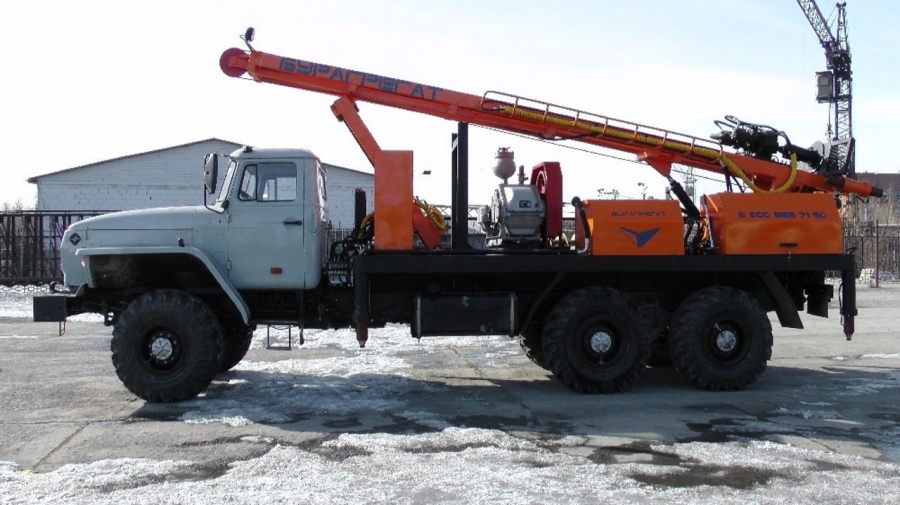

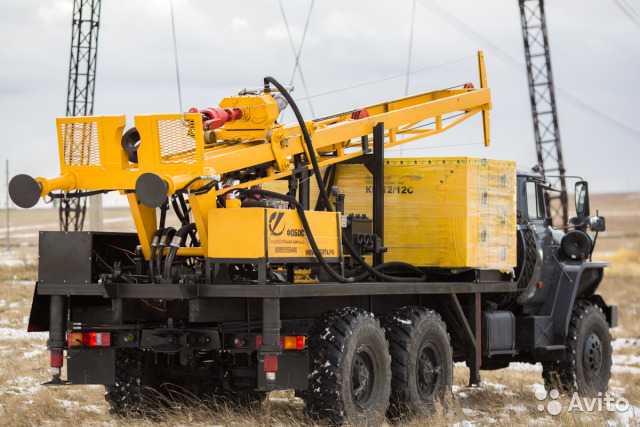

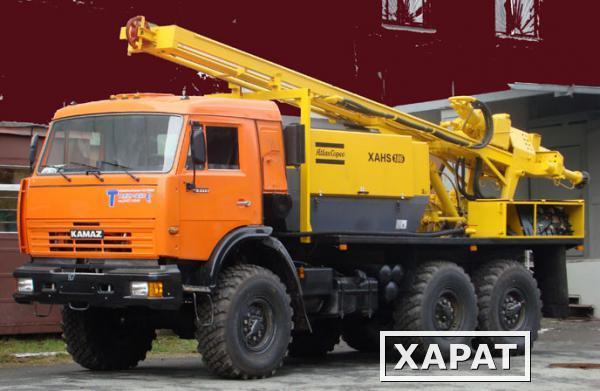

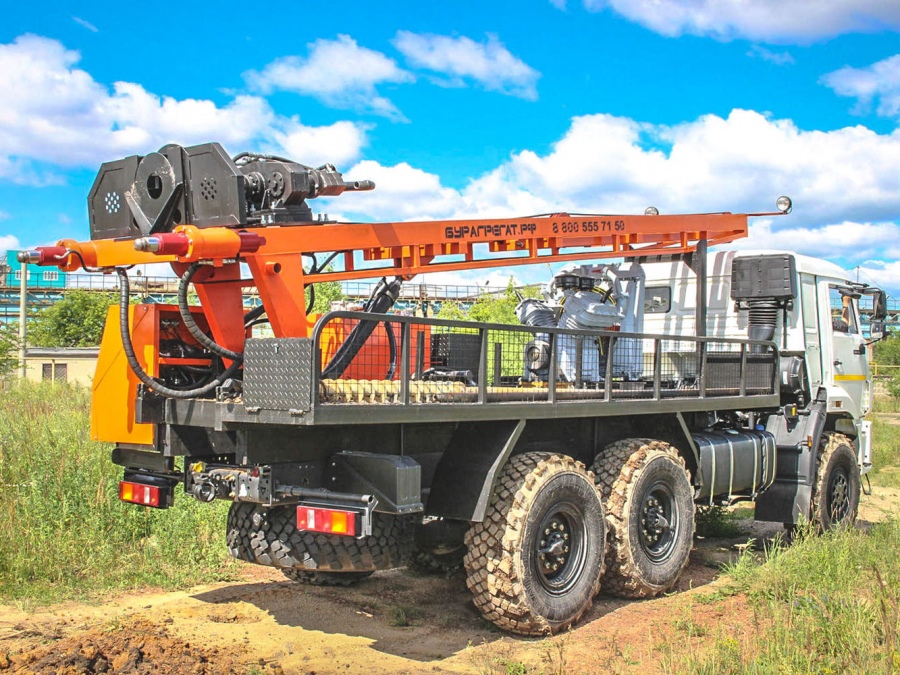

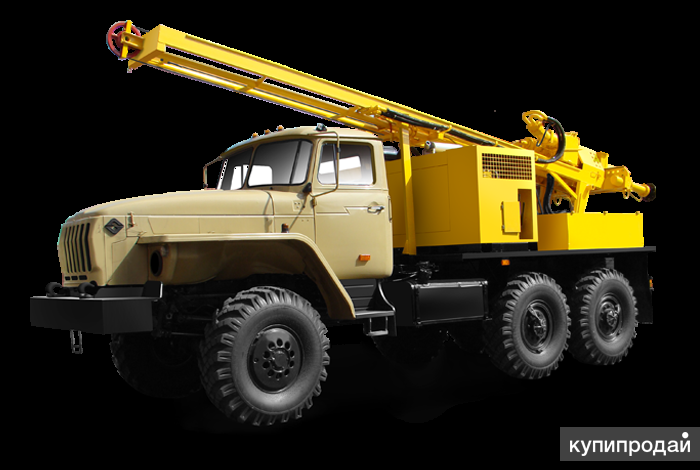

Установка в основном монтируется на колесные шасси «Урал 6х6», «КАМАЗ 6х6» либо «ЗИЛа-131», а так же вездеходные шасси соответствующей грузоподьемности, его «сердцем» является двигатель шасси на котором она установлена. Гидравлическое управление очень облегчает работу обслуживающему персоналу. Оператор наблюдает за работой буровой установки по показаниям контрольных приборов, а управляет ею с помощью регуляторов усилия скорости подъема, частоты вращения и забоя.
Купить УБР 2А2Д – обозначает получить универсальную буровую установку для выполнения очень большого диапазона работ в породах буримости практически любой категории. Строительство, бурение водяных скважин, инженерные и геологические исследования – она является идеальным решением для любых задач. Более того, ее можно устанавливать на полный привод или санные шасси – она проста и автономна.
Большой спрос рождает столь же немалое предложение – услуги, осуществляемые с помощью установки буровой 2А2 УРБ, становятся все популярнее.
Она была и остается лидером среди российских буровиков своего класса, благодаря эффективности работы уже более полувека. Эта буровая установка прекрасно зарекомендовала себя даже в условиях Крайнего Севера, так как она способна работать на гусеничной основе и даже с плавсредства, (буровая на понтоне). Этим, как вы сами понимаете, может похвалится далеко не каждый аналог.
Принцип работы бурильной установки
Рассмотрим в упрощенном режиме принцип работы этой установки. Привод буровой установки осуществляется от двигателя шасси, далее через коробку отбора мощности установленную на шасси, механическая энергия поступает в раздаточную коробку, не посредственно на раздаточной коробке установлены два гидравлических элемента (мотор-насосы) преобразующие механическую энергию в гидравлическую, один мотор-насос вырабатывает гидравлическую энергию для всех гидравлических цилиндров и обеспечивает гидравликой: цилиндр подъёма мачты, опорные цилиндры, цилиндр подъёма и опуска вращателя.
Специализированная конкурентная среда и обоснованные требования заказчика к буровым установкам при условии сохранения ее низкой стоимости помогает улучшать и модернизировать конструкцию буровой установки.
Наше предприятие предлагает Вам оптимальные и экономически сбалансированные решения. А применение системы менеджмента качества ISO 9001-2008 позволяет нашей компании выпускать на рынок продукцию высокого качества и уникальной технологии сервисного обслуживания.
Что мы предлагаем своим партнерам?
Завод Буровых Технологий предлагает оптимальные варианты покупки буровой установки УРБ 2А2 по низкой стоимости. Квалифицированный персонал, мощная производственная база – это два кита, на которой держится выпуск продукции безупречного качества.
Технологические решения применяются индивидуально – в зависимости от ваших требований. Мы предлагаем:
- Подбор буровой техники, которая идеально подойдет под ваши условия. Ассортимент большой, поэтому легко и потеряться. Но обращение к настоящим профессионалам решит все сомнения по поводу выбора.
- Проектирование и производство буровой техники, разработка функций, которые важны в данном конкретном случае.
- Адаптация оборудования к условиям работы.
- Изготовление буровой установки по техническому заданию. Разработка технического задания совместно с Вашими специалистами
- Комплектация любым буровым инструментом.
Наша команда постоянно разрабатывает новые современные модели, работать с которыми можно проще и эффективнее. Мы в состоянии обеспечить все российские компании, которые занимаются бурением скважин, оборудованием отличного качества по самым оптимальным ценам на УРБ 2а2. Более того, все, кто приобрел у нас буровую установку УРБ 2А или любую другую модель, получают качественное сервисное обслуживание.
Неважно, где именно производятся буровые работы – в столице или на Дальнем Востоке – при необходимости наш персонал займется ремонтом или профилактикой «аварийных ситуаций» в работе.
Наши деловые партнеры находится по всему миру – Россия, страны СНГ, Италия, Германия, Голандия, Китай, Африка, Канада и др. – работа с ними дала много опыта, поэтому наши наработки отличаются высокой эффективностью. Оборудование работает с полной отдачей, а поломки происходят столь редко и устраняются так оперативно, что простоя в работе у клиентов практически не бывает.
10 причин, почему наши партнеры выбирают буровые установки
производства Завод Буровых Технологий:
- Выбирая буровую установку УРБ-2А-2 выпущенную на производственной линии Завода Буровых Технологий Вы может быть уверены, что инвестируете свои средства в качественный и надёжный продукт, который решит Вашу задачу и принесёт запланированную прибыль!
- Мы обкатываем и тестируем, 100% раздаточных коробок и вращателей а так же гидравлических элементов.
Остальные элементы УРБ-2А-2 проходят тщательный контроль качества. После сборки Ваша буровая установка проходит регламентированные полевые испытания на полигоне. - Для максимально эффективной работы с заказчиком — подбор оборудования и материалов производится с учетом всех Ваших и пожеланий.
- Мы предлагаем уникальную услугу. Шефмонтаж буровых установок в Вашем городе – в обязательном порядке сопровождается выездом нашего специалиста к месту постоянной эксплуатации буровой установки. Монтаж осуществляется нашими специалистами при участии Вашего технического персонала Вашей компании. Оказание данной услуги актуально для компании удаленных от Санкт-Петербурга, а так же дает Вам уникальную возможность увидеть и принять участие в работе над Вашей установкой. С помощью наших специалистов мы обучим ваших сотрудников.
- Обеспечиваем гарантийное и послегарантийное обслуживание, в том числе выездной бригадой.
- Номенклатура и минимальные сроки, дают Вам возможность своевременно и запланировано производить ремонтные и регламентные работы вашего оборудования
- Для постоянных клиентов существует накопительная система скидок.
- Мы работаем не только с Россией, но и со всеми странами ближнего и дальнего зарубежья.
- Наши буровые установки применяются под все виды буровых работ, что позволяет Вам использовать буровые установки в различных отраслях.
- Входной контроль качества поставляемого сырья применяемому при производстве.
Остальные элементы УРБ-2А-2 проходят тщательный контроль качества. После сборки Ваша буровая установка проходит регламентированные полевые испытания на полигоне.
В стандартную комплектацию буровой установки УРБ-2А-2 входит:
- Усиленная мачта. Увеличены прочностные характеристики на изгиб и кручение в 1,7 раза по сравнению со стандартной конструкцией, улучшены конструктивные свойства платформы.
- Редукторы с повышенным ресурсом, благодаря новой системе сборки и обкатки на испытательных стендах.
- РВД (уложены в пластиковую защиту).
- В гидравлической системе использованы клапаны производства Италии, Португалии, что существенно повышает надежность гидравлической системы
- При необходимости система подачи промывки/продувки на сальник вращателя через коллектор с кранами высокого давления, установленный на мачте. Для обеспечения оперативного управления потоками и возможности сброса.
- Система фильтрации масла осуществлена на линии низкого давления. Установлены фильтра Итальянского производства с датчиком загрязнения, это позволяет избежать нештатных ситуаций при запуске в условиях низких температур.
- Ограждение по периметру платформы для удобства перевозки бурового оборудования. Также для удобства перевозки бурового оборудования масляный бак расположен на специальной раме, что позволяет осуществлять перевозку бурового оборудования длиной до 5м.
Для обеспечения оперативного управления потоками и возможности сброса.Буровая установка УРБ 2А-2 | AmasEnergy
Изделие/Оборудование(Оборудование/Материал)
Номер модели: УРБ 2А-2
Состояние: Новое
Место нахождения или хранения Страна: Россия
Сервисная инженерная поддержка: Да
Гарантия: Нет
3 Цена: 90 по цене
Описание:
Буровые работы требуют специального оборудования, способного работать в различных, иногда очень сложных, условиях.
В нашей стране выпускается оборудование как зарубежного, так и отечественного производства, причем последнее отличается надежностью, отличными техническими характеристиками и доступной ценой. Оборудование производства ОАО «МОЗБТ» отличается высокими эксплуатационными характеристиками. Компания имеет полный производственный цикл, благодаря чему мы можем контролировать качество каждой детали. Гарантией качества также является тестирование всей экипировки на специальном полигоне. Аварийная служба и техническая поддержка предприятия обеспечивают выполнение гарантийных обязательств производителя перед заказчиком.
Обзор:
Назначение
УРБ 2А2 предназначена для выполнения различных целей: бурение скважин для геофизических исследований, взрывных, водопропускных, нагнетательных, структурных, поисковых, разведочных, наблюдательных, инженерно-геологических, газовых, нефтяных, водохозяйственных ( в том числе артезианские) и другие скважины. Данная установка способна выполнять как вертикальное, так и наклонное бурение, а также завинчивание свай под тепловые насосы.
Устройство вращателя позволяет производить и отвинчивать скважинные колонны, так что для этого не требуется никакого дополнительного инструмента.
Проходка грунта УРБ 2А2 осуществляется вращательным способом (винтовым, вращательным или керновым). Его конструкция позволяет быстро переключаться с одного способа бурения на другой, а также комбинировать различные способы (например, шнековый с продувкой).
Описание УРБ 2А2
Конструктивно данные модели установки состоят из вращателя, раздаточной коробки, мачты и бурового насоса или компрессора. Вся техника монтируется на транспортную базу повышенной проходимости на колесах: ЗИЛ, УРАЛ или КАМАЗ; или гусеничные: ТЛТ-100, ТТ-4М, МТЛБу. Извлечение разрушенной породы на поверхность осуществляется вращением шнеков, либо промывкой или продувкой забоя скважины. Мобильные установки оснащены гидроприводом, управление которым выводится на панель оператора. Гидравлический вращатель позволяет поднимать, опускать и подавать буровой инструмент, а также позволяет без отрыва от ствола скважины разворачивать бурильную колонну.
Благодаря колесному шасси повышенной проходимости, а также гусеничному ходу, которым оснащены некоторые модели, его можно выполнять в труднодоступных местах и на сложных грунтах.
Преимущества и варианты установки
Механизм может комплектоваться усиленной мачтой с улучшенными характеристиками на изгиб и кручение. Автоматика, а также система фильтров и датчиков обеспечивают надежность, безопасность и работоспособность даже при низких температурах. Технические характеристики УРБ 2А2 делают оборудование универсальным инструментом для буровых работ.
Покупка УРБ 2А2
Купить буровую установку УРБ 2А2 с нужными вам параметрами вы можете на нашем сайте с помощью конфигуратора комплектации. Мы можем изготовить оборудование в соответствии с вашими требованиями и конкретными условиями эксплуатации. Работа выполняется «под ключ», так что в итоге вы получаете полностью готовое к эксплуатации устройство.
Цена УРБ 2А2 зависит от выбранной Вами комплектации и рассчитывается индивидуально.
Приобретать технику АО «МОЗБТ» выгодно еще и потому, что в комплект входит богатый набор запчастей, что значительно удешевляет и облегчает процесс обслуживания и ремонта в полевых условиях. Большой опыт производства позволяет ОАО «МОЗБТ» выпускать надежное и простое в эксплуатации оборудование, которое полностью оправдывает вложение денежных средств при длительном периоде безаварийной работы.
| Transport base: | KAMAZ 43118, KAMAZ 43114, URAL-4320, ZIL-131 tracked tractor TT-4M, TLT-100, MTLBu | ||
| Drilling Depth, m: | |||
| скважины геофизические | сто | ||
| скважины конструкционные | 300 | ||
| при продувке забоя воздухом | 5 | тридцать | 0058thirty |
| The initial diameter of drilling, mm | 190 | ||
| Final drilling diameter, mm, for wells: | |||
| geophysical | 118 | ||
| structural | 93 | ||
| Диаметр сверления, мм: | |||
| при обдуве дна воздухом | 135 | ||
| when drilling with screws | 135 | ||
| Rotator: | |||
| type of | mobile | ||
| rotational speed, s -1 (rpm) | |||
| I speed | 2,33 (140) | ||
| II Скорость | 3,75 (225) | ||
| III Скорость | 5,42 (325) | ||
| Стало MM | 558 | ||
. 0058 | |||
| moment of force, N * m (kgf / m) | |||
| I speed | 2010 (205) | ||
| II speed | 1210 (123) | ||
| III speed | 830 (85) | ||
| Rotator Drive Type: | axial piston hydraulic motor | ||
| Operating pressure in the hydraulic system, Pa (kgf / cm 2 ): | 9.8×10 6 (100) | ||
| Механизм для снижения, подъема и кормления инструмент: | |||
| Тип | Гидраулический дом 45000 (4500) | ||
| усилие прижима, Н (кгс) при давлении 8,3*10 6 (85 кгс/см 2 ) | 25500 (2600) 5,5 м/5 м | ||
| 0 … 1,1 | |||
| Мачта: | |||
| Тип | Сварные сварки с гидравлическими домами | ||
. | Drill pipes: | ||
| diameter mm | 50 (60.3) | ||
| length mm | 4500 | ||
| Compressor: | KSBU-4VU1-5 / 9, К-5А, КТ-7, КВ-10/10С | ||
| Буровой насос | НБ-32(50), НБ-4 |
Буровая установка УРБ 2А2, купить буровую установку УРБ 2А2,
Установка буровая УРБ 2А2 предназначена для разведочного бурения. Инженерные изыскания, разведка полезных ископаемых и водных горизонтов, бурение под застройку – она способна на все. Агрегат может работать как непрерывного убоя шарошечным, шнековым и пневмоударным способом, так и кольцевым способом убоя керна. Работает долото роторного типа, однако при желании можно подключить шнековый. Тогда глубина составляет 30-50 метров, максимальная глубина структурно-разведочных скважин — 300-350 метров, геофизических скважин буровым насосом -100 метров и геофизических скважин воздушным компрессором (продувкой) 30-50 метров.
Буровая установка УРБ 2А2: в чем преимущества?
Буровая установка УРБ 2А2 проста и удобна в эксплуатации. Бурение производится вращательным способом, при этом его можно промывать раствором или продувать специальным воздухом. Устанавливаясь в основном на колесные шасси «Урал 6х6», «КАМАЗ 6х6» или «ЗИЛ-131», а также на вездеходные шасси соответствующей грузоподъемности, его «сердцем» является двигатель шасси, на котором он устанавливается. Гидравлическое управление значительно облегчает работу обслуживающего персонала. Оператор наблюдает за работой буровой установки на контрольных приборах и управляет ею усилиями регуляторов скорости подъема, скорости и убоя.
Купить УБР 2А2 — стоит приобрести универсальную установку для выполнения очень большого комплекса работ практически в любой категории буримости горных пород. Строительство, бурение скважин на воду, инженерно-геологические изыскания – это идеальное решение для любого применения. Более того, его можно установить на полноприводное шасси или санки — он прост и автономен.
Большой спрос рождает столь же значительное предложение – услуги по настройке буровой установки 2А2 УРБ становятся все более востребованными. Он был и остается лидером среди российских буровиков в своем классе, благодаря эффективности более полувека. Эта установка хорошо зарекомендовала себя даже в условиях Крайнего Севера, так как способна работать на базе гусеницы и даже лодки, (бурение на понтоне). Этим, как известно, может похвастаться далеко не каждый аналог.
Принцип работы буровой установки
Рассмотрим упрощенный режим работы данной установки. Привод буровой установки от двигателя шасси, затем через ВОМ (коробку отбора мощности), установленный на шасси, механическая энергия подается на раздаточную коробку, не посредственно на раздаточной коробке установлены два гидроэлемента (мотопомпы) преобразует механическую энергию в гидравлическую , один мотопомпа вырабатывает гидравлическую энергию для всех гидроцилиндров и гидросистема обеспечивает: цилиндр подъема мачты, опорные цилиндры, цилиндр подъема и опускания кока.
Второй мотопомпа обеспечивает гидравлический поворот буровой установки. На вращателе установлен гидравлический ответный элемент (двигатель насоса), который преобразует гидравлическую энергию в механическую. Он передает все вращения вращателя на бурильную колонну.
Специализированная конкурентная среда и обоснованные требования заказчика к буровым установкам при сохранении их низкой стоимости позволяют совершенствовать и модернизировать конструкцию установки.
Наша компания предлагает Вам лучшие и экономически сбалансированные решения. А использование системы менеджмента качества ISO 9001-2008 позволяет нашей компании выпускать на рынок продукцию высокого качества и уникальные технологии обслуживания.
Что мы предлагаем нашим партнерам?
Завод Буровых Технологий предлагает оптимальные способы купить буровую установку УРБ 2А2 по низкой цене. Квалифицированный персонал, мощная производственная база – два кита, на которых держится продукция безупречного качества.
Технологические решения применяются индивидуально – в зависимости от ваших требований. Мы предлагаем:
- Подбор бурового оборудования, идеально подходящего для ваших условий. Ассортимент большой, поэтому легко расстроиться. Но обращение к этим профессионалам разрешит все сомнения по поводу выбора.
- Проектирование и производство бурового оборудования, разработка функций, важных в данном конкретном случае.
- Адаптация оборудования к условиям работы.
- Изготовление буровой по техническому заданию. Разработка технического задания совместно с вашими специалистами
- Можно прикрепить любой буровой инструмент.
Наша команда постоянно разрабатывает новые усовершенствованные модели, которые могут работать проще и эффективнее. Мы в состоянии обеспечить все компании, занимающиеся бурением скважин, оборудованием отличного качества по максимально выгодным ценам на УРБ 2а2. Кроме того, приобретая буровую установку УРБ 2А или любую другую модель, вы получаете качественный сервис.
Независимо от того, где находится место бурения, наши сотрудники отремонтируют или предотвратят «аварии» во время работы, когда это необходимо.
Наши деловые партнеры находятся по всему миру — Россия, страны СНГ, Италия, Германия, Голландия, Китай, Африка, Канада и другие. — Работа с ними дала нам большой опыт, поэтому наши достижения высокоэффективны. Оборудование работает на полную мощность, а поломки случаются так редко и устраняются так быстро, что у вас почти не остается простоев.
10 причин, по которым наши партнеры выбирают Завод буровых технологий:
Выбирая буровую установку УРБ-2А-2, выпущенную на конвейер завода буровой техники, вы можете быть уверены, что вкладываете свои средства в качественный и надежный продукт, который решит вашу проблему и приносить запланированную прибыль!
Мы обкатываем и тестируем 100% раздаточные коробки и ротаторы, а также гидравлические компоненты. Остальные элементы УРБ-2А-2 проходят строгий контроль качества.
После сборки ваша установка проходит регламентированные полевые испытания на объекте.
Для максимальной эффективности работы с заказчиком — подбор оборудования и материалов производится с учетом ваших пожеланий и.
Мы предлагаем уникальную услугу. Шеф-монтаж буровой установки в вашем городе — обязательно сопровождается выездом наших специалистов на постоянную эксплуатацию буровой установки. Монтаж осуществляется при содействии наших специалистов вашим техническим персоналом вашей компании. Предоставление данной услуги актуально для компаний, находящихся далеко от Санкт-Петербурга, а также дает вам уникальную возможность увидеть и принять участие в работе над вашей установкой. С помощью наших специалистов мы обучим ваш персонал.
Осуществляем гарантийное и послегарантийное обслуживание, в том числе выездной бригадой.
Номенклатура и минимальные сроки, дают Вам возможность производить своевременный и плановый ремонт и текущее обслуживание Вашего оборудования
Для постоянных клиентов действует система скидок.
Работаем не только с Россией, но и со всеми странами ближнего и дальнего зарубежья.
Наши станки используются для всех видов буровых работ, что позволяет использовать станки в различных отраслях промышленности.
Контроль качества поставляемого сырья, используемого в производстве.
Стандартное оборудование на буровой УРБ-2А-2 Завода Буровых Технологий включает:
Мачта усиленная. Повышены прочностные характеристики на изгиб и кручение, улучшены конструктивные свойства платформы.
Редукторы с повышенным ресурсом благодаря новой системе сборки и обкатке на испытательных стендах.
Шланги высокого давления (упакованы в пластиковую защиту).
Повышенная надежность гидравлической системы
При необходимости подача промывки/продувки системы на сальник поворотного устройства через коллектор с помощью крана высокого давления, установленного на мачте. Для обеспечения быстрого управления потоком и возможности сброса.
Система фильтрации масла реализована на линии низкого давления. Установлен фильтр итальянского производства с датчиком загрязнения, это позволяет избежать аварийных ситуаций при запуске в холодную погоду.
Ограждение по периметру для удобства транспортировки платформы бурового оборудования. Также для удобства транспортировки бурового оборудования маслобак расположен на специальной раме, что позволяет перевозить буровое оборудование до 5м.
| Цена в долларах США, без НДС | ||
| Платформа буровой установки УРБ-2А-2 (Передаточная коробка-2 шкива; максимальный крутящий момент М=2000 Нм) | $ 30 550 | |
| Платформа буровой установки УРБ-2А-2Д (Передаточная коробка-2 шкива; максимальный крутящий момент М=4000 Нм) | $ 33 150 | |
Производительность может различаться в зависимости от параметров грунта, угла бурения и бурового оборудования. Вы можете выбрать свое шасси. Эти цены даны только для справки. По любым вопросам, касающимся именно цены, мощности, параметров, оборудования или других аспектов использования буровых установок, обращайтесь, написав в офис продаж DTF International [email protected], или по телефону +7 (812) 640-19.-40, +7 (911) 923-99-71 | ||
| Шасси КАМАЗ (6*6) | от 54 150$ | |
| Шасси УРАЛ (6*6) | от 41 500$ | |
| Буровой насос | Буровой насос НБ-32 (588 л/мин; 40 бар, гидравлический) | $ 8 200 |
| Буровой насос НБ-4 (160 л/мин; 45 бар, гидравлический) | $ 6 650 | |
| Буровой насос Dynaset (150 л/мин; 90 бар) | $ 6 200 | |
| Компрессор | Компрессор Dynaset HKL 2600 (2,6 м3/мин; 8 бар) | $ 10 800 |
| Компрессор 4VU (2,5 м3/мин; 7,8 бар) | $ 5 600 | |
| Компрессор ПК5/25 (2,3 м3/мин; 8,8 Бар) | $ 5 500 | |
| Компрессор АК-9/10 (10 м3/мин; 9Бар) | $ 13 700 | |
| Компрессор КВ-10/8 (8 м3/мин; 10 Бар) | $ 23 800 | |
| Компрессор КВ-12/10 (10 м3/мин;12 Бар) | $ 37 500 | |
| Компрессор КВ-12/12 (12 м3/мин; 12 Бар) | $ 33 150 | |
| Сварочный генератор | Дайнасет 300А; 6 кВт | $ 4 800 |
| Гидравлическая система для мощности | $ 5 950 | |
| Резервуар для воды | 1,5 м3 | $ 1 150 |
| 2,0 м3 | $ 1 200 | |
| 3,0 м3 | 1 500 $ | |
| Ресивер | $ 2 900 | |
| Насос системы сброса давления | $ 1 900 | |
Держатель стержня диам. 63,5-168 мм | 4 200 $ | |
| Подъемное устройство кожуха 15 т (гидравлический обсадной стол 7,5 т) диам. 63,5-168 мм | $ 4 250 | |
ООО «Геостройпроект»
Строительство скоростных автомобильных дорог Москва — Санкт-Петербург, км 58 — км 684
| Наименование объекта | Строительство скоростных автомобильных дорог Москва — Санкт-Петербург, км 58 — 684 км |
| Местоположение | Новгородская область Новгородский, Окуловский и Маловишерский районы км 457 — 461 км |
| Клиент | ОАО «ТРАНССТОЙМЕХАНИЗАЦИЯ» |
| Стадия проектирования | Документация |
| Реконструкция, новая | Новое строительство |
| Характеристики проектируемых объектов | Общая протяженность: 479 км — 525 км, 46 км; км 457 км 461 4 км |
| Уровень ответственности структур | II — нормальный уровень ответственности |
Категория инженерно-геологические условия (в соответствии с табл. Б. СНиП 11-105-97) | III — комплекс |
Проектируемая территория административно расположена в Российской Федерации, уклон СКАТА проходит в Новгородской области Новгородского, Окуловского и Маловишерского районов (км 461 457 км, км 479 км 525).
Буровые здесь буровые установки УРБ-2-А2 на автомобиле КАМАЗ УРБ-2-А2 на, в том числе, укороченных рейсах, с опробованием нарушенных конструкций и монолитов по ГОСТ 12071-2000 для определения полного диапазона физических свойств и агрессивных почв. Скважины бурятся колонково-шнековым методом, с отбором керна. При проходке скважины ведется подробное описание разрушаемого участка, фиксируется залегание грунтовых вод и их установившийся уровень. Кроме того, есть фотографии мест бурения с привязкой к земле.
В частности, ПК 5197+48 (ближайший город Д. Мытная Ленинградской области) проектируются мостовые переходы через ручей «Задний» и «ручей Лисицын» соответственно. Это место устройства небольших искусственных сооружений.
По состоянию на 11.09.2014 будущая скоростная дорога в данном районе выглядит так:
После выезда на объект было предложено доукомплектовать все буровые установки колесной техникой со специальными гусеницами
Колесная техника в таком условия наиболее эффективны с «Гусениками для колесной техники»
Буровые работы на данном участке ведутся буровой установкой УРБ-2А-2 на КАМАЗ. Буровая установка УРБ-2-А2 включала Вращатель-2000нм, Насос НБ-32, Компрессор-ВУ, Тележку-цистерну, обогреваемую выхлопными газами автомобиля.
На участке ПК 5348+40 (ближайший город Д. Ситна Новгородской области) ситуация более ясна. По состоянию на 11.09.2014 г. будущая скоростная автомобильная дорога в данном районе выглядит следующим образом:
Места инженерно-геологических изысканий Устройство сооружений Проходка геологоразведочных работ в районах планируемых сооружений и проведение полевых исследований грунта при необходимости.
Бурение на данном участке производится буровой установкой УРБ-2А-2 на шасси в т.ч. Буровая установка УРБ-2-А2 в комплекте Вращатель-2000нм, Насос DYNASET HPW 90/150-85, резервуар под воду
Для определения стационарного уровня производится сброс скважины до полного осветления воды. После освоения скважины произвести обратную засыпку грунтом с трамбовкой и закрепление места скважины канцелярской шпилькой с составлением акта на ликвидационное тампонирование.
При бурении выделены литологические разности, разобщение водоносных горизонтов и установление уровней грунтовых вод.
ЗАО «МурманскТИСИз»
Строительство на базе месторождения Апатито-нефритовых руд Олений Ручей. Раздел «Внешний железнодорожный транспорт, строительство нового подъездного пути не общего пользования от станции Титан ОАО «РЖД» до станции Ручей ЗАО «СЗПК».
