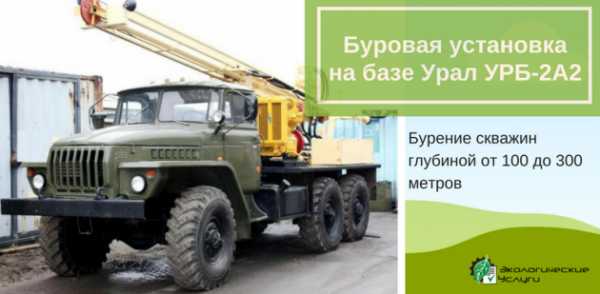

УРБ 2А2
Самая популярная буровая машина – это УРБ-2А2. Она имеет на борту всё самое необходимое для выполнения большинства задач, связанных с бурением глубиной до 350 метров, качественно собрана, отличается высокой производительностью и неприхотлива в эксплуатации. Это – своего рода эталон для буровых установок.
УРБ 2А2 простая конструкция, безотказная работа, стойкость практически в любую погоду и при любом климате, огромная распространённость.
Буровая установка УРБ 2А2 предназначена главным образом для бурения геофизических и структурно-поисковых скважин на нефть и газ, разведки месторождений твердых полезных ископаемых, строительных материалов и подземных вод, инженерно-геологических изысканий, бурения водозаборных и взрывных скважин.
Эта буровая установка с подвижным вращателем, предназначенная для бурения вращательным способом с промывкой или продувкой скважины, либо шнеками.
Перемещающийся по мачте вращатель с гидроприводом используется при бурении, наращивании бурильного инструмента и выполняет совместно с гидродомкратом работу по спуску (подъему) инструмента и его подачу при бурении. Вращатель перемещается по мачте при помощи гидроцилиндра и талевой системы.
Мы можем осуществлять монтаж установки на шасси Урал-4320, ЗИЛ-131, КАМАЗ-43114, КАМАЗ-5350, АМУР-5313, ГАЗ-66. Также буровая установка может монтироваться на гусеничное шасси МТЛБУ (ТГМ-21У, ТГМ-4), ГТ-ТР, ТЛ5-АЛМ, ТТ-4М, может иметь санное шасси или идти прицепом на ОЗТП. УРБ 2А2 приводится в действие от двигателя транспортного средства.
Мы всегда предлагаем множество вариантов комплектации и стараемся, чтобы в результате получилась максимально адаптированная под ваши задачи буровая установка, цена же будет зависеть от выбранной комплектации.
В комплект буровой установки может входить:
- буровой насос
- компрессор
- генератор
- вспомогательная лебедка грузоподъемностью 700 кг
- буровой инструмент и оборудование (буровые трубы, замки, переходники, коронки и т.д.)
- комплект приспособлений для наклонного бурения
- прицеп
Базовые технические характеристики
Условная глубина бурения:
— структурно-поисковых скважин с промывкой 350 м;
— геофизических скважин:
с промывкой 100 м;
с продувкой 50 м;
шнеками 30 м;
Начальный диаметр бурения с промывкой: 190 мм;
Конечный диаметр бурения с промывкой:
— структурно-поисковых скважин 93 мм;
— геофизических скважин 118 мм;
Диаметр бурения с продувкой: 118 мм;
Диаметр бурения шнеками: 200 мм;
Частота вращения бурового снаряда, с-1: 0,45; 0,7; 1,0; 2,33; 3,75; 5,42
Наибольший крутящий момент, Н*м: 2000;
Ход вращателя: 5150 мм;
Скорость подъема бурового снаряда: 0 — 1,25 м/с;
Габаритные размеры в транспортном положении (ДхШхВ):
на шасси ЗиЛ-131 7850х2500х3300 мм;
на шасси Урал 8080х2500х3500 мм;
на шасси Камаз 8700x2500x3980 мм;
Габаритные размеры в рабочем положении (ДхШхВ):
на шасси ЗиЛ-13 7850х2500х8200 мм;
на шасси Урал 8080х2500х8380 мм;
на шасси Камаз 8500x2500x8400;
Масса установки:
на шасси ЗиЛ-131 не более 10 100 кг;
на шасси Урал не более 13 800 кг;
на шасси Камаз не более 15 200 кг.
www.zavod-uzgo.ru
Буровая установка УРБ 2А2 — технические характеристики
Буровая установка УРБ 2А2 оборудована долотами, с их помощью совершается вращательное движение в процессе бурения скважин. Данное оборудование предназначено для формирования разведочных скважин (в которых добывают нефть, газ и прочие полезные ископаемые).
Значительное преимущество данной буровой машины заключается в том, что она выполнена исключительно из российских деталей, по отечественным технологиям. Это способствует простоте эксплуатации установки, обуславливает доступность и низкую стоимость запасных частей, необходимых для обслуживания и ремонта техники.
Стандартная комплектация предполагает монтирование буровой установки УРБ 2А2 на базу ЗИЛ-131, что дает преимущества в виде широкого спектра применения спецтехники и повышенной проходимости агрегата.
Преимущество оборудования также заключается в возможности одновременно продувать или промывать пробуриваемые штреки, не останавливая процесс. Кроме того, можно без отрыва от забоя производить наращивание бурового инструмента. Высокое давление на забой обеспечено при бурении с использованием пневматических ударников.
Конструктивные особенности оборудования для бурения
Буровая установка УРБ 2А2 на базе ЗИЛ 131
Основной механизм буровой установки УРБ 2А2 закрепляют на несущей раме, которую монтируют на ЗИЛ-131. Стандартная комплектация включает в себя двухосный прицеп, с помощью которого транспортируют шнек, трубы и рабочие инструменты. Погружать и выгружать материалы можно при помощи консольно-поворотного крана.
Вращение бура происходит со скоростью 1800 оборотов в минуту. Буровая установка УРБ 2А2 оборудована аварийным маслонасосом, при помощи которого можно осуществить экстренное перемещение вращателя и укладку мачты. За параметрами бурения оператор наблюдает через манометры. При помощи талевой системы вращатель можно ускорить вдвое.
Технические характеристики спецтехники
Выделяют следующие технические параметры буровой установки УРБ 2А2:
- вес всего оборудования – 10 т;
- максимальный крутящий момент достигает 2010 Нм;
- грузоподъемность – 51 кН;
- начальный диаметр штрека: при продувке – 118 мм, при промывке – 190 мм, при использовании шнеков – 135 мм;
- стартовый диаметр (в процессе бурения) – 19 см;
- глубина бурения геофизических скважин – 100 м, структурных – 300 м, шнековых – 30 м.

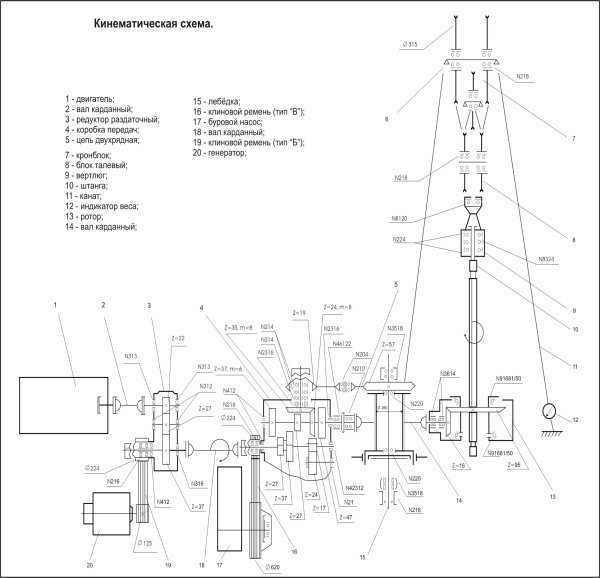

Устройство буровой установки УРБ 2А2 — кинематическая схема
Особенности эксплуатации машины
Благодаря оборудованию гидравлической системой с манометрами, буровая установка УРБ 2А2 работает максимально слаженно и эффективно. Масло очищается через специальные фильтры, благодаря этому эксплуатационные сроки узла значительно увеличиваются. Если происходит поломка автомобиля, можно деактивировать установку вручную при помощи аварийного насоса механического типа.
Для успешной эксплуатации буровой техники необходимо, чтобы мастер тщательно изучил инструкцию по эксплуатации и следил за исправностью механизмов. Важно использовать указанные в инструкции марки масла и смазки, выполнять соответствующие требования техобслуживания, своевременно устранять неполадки.
Вращательный элемент установки
Схема вращателя УРБ 2А2
Данный механизм буровой установки УРБ 2А2 состоит из коробки с тремя валами и тремя скоростями, а также – из зубчатых и цилиндрических элементов. Вращающийся механизм находится в литом корпусе из стали, благодаря чему узел получается прочный и надежный. Обороты шпинделя регулируются при помощи контрольного пульта.
В состав гидравлического домкрата буровой установки УРБ 2А2 подачи входят шток и цилиндр. Последний элемент берет на себя некоторую нагрузку. Помимо домкрата, во внутренней части располагаются две трубы, на которые также приходится нагрузка. Это помогает оптимизировать работу бурового агрегата в условиях повышенной трудности.
Видео по теме: Буровая установка УРБ 2А2 на базе шасси ЗИЛ
specnavigator.ru
ООО УЗГО » УРБ-2А-2
Установка разведочного бурения УРБ-2А-2 предназначена для бурения геофизических и структурно-поисковых скважин на нефть и газ вращательным способом с очисткой забоя скважины промывкой, продувкой или транспортировкой разрушенной породы на поверхность шнеками. Установка имеет перемещающийся вращатель с гидроприводом, который используется в процессе бурения, наращивания бурильного инструмента без отрыва его от забоя и выполняет совместно с гидроподъемником работу по спуску-подъему инструмента и его подачу при бурении.
Бурение производится вращательным способом с промывкой или продувкой скважины или шнеками. Установка УРБ 2А2 приводится в действие от двигателя автомобиля. Перемещающийся по мачте вращатель с гидроприводом используется при бурении, наращивании бурильного инструмента без отрыва от забоя и выполняет совместно с гидроподъемником работу по спуску (подъему) инструмента и его подачу при бурении. Вращатель перемещается по мачте при помощи гидроцилиндра и талевой системы. Гидравлический механизм спуска-подъёма и подачи инструмента обеспечивает оптимальное усилие подачи, в том числе и при бурении пневмоударниками, и позволяет вести высокоэффективное бурение по породам любой категории крепости. Управление установкой полностью гидрофицировано и сконцентрировано на пульте бурильщика. На пульте находятся контрольные приборы и регуляторы усилия на забой, скорости подачи и подъема, а также частоты вращения шпинделя вращателя.
Также сообщаем о возможности изготовления УРБ-2А-2 с мачтой наклонного бурения!!!
Ждём ваших заявок на УРБ-2А-2 и на запасные части к ним!
| Технические характеристики УРБ-2А-2 | |
| Условная глубина бурения, м: | |
| — структурно-поисковых скважин с промывкой | 350 |
| — геофизических скважин : | |
| с промывкой | 100 |
| с продувкой | 50 |
| шнеками | 30 |
| Начальный диаметр бурения с промывкой, мм | 190 |
| Конечный диаметр бурения с промывкой, мм : | |
| — структурно-поисковых скважин | 93 |
| — геофизических скважин | 118 |
| Диаметр бурения с продувкой, мм | 118 |
| Диаметр бурения шнеками, мм | 200 |
| Частота вращения бурового снаряда, с-1 | 0,45; 0,7; 1,0; 2,33; 3,75; 5,42 |
| Наибольший крутящий момент, Н*м | 2000 |
| Ход вращателя, мм | 5150 |
| Скорость подъема бурового снаряда, м/с | 0 — 1,25 |
| Габаритные размеры в транспортном положении, мм, на шасси ЗиЛ-131(Урал) | 7850х2500х3300 (8080х2500х3500) |
| Габаритные размеры в рабочем положении, мм на шасси ЗиЛ-131(Урал) | 7850х2500х8200 (8080х2500х8380) |
| Масса установки, кг. на шасси ЗиЛ-131(Урал) | не более 10 100 (13 800) |
| Указанные диаметры бурения могут существенно варьироваться!!! | |
uzgo-urb.ru
ООО УЗГО » УРБ-2А-2ГТ
УРБ-2А-2ГТ предназначена для бурения геофизических и структурно-поисковых скважин на нефть и газ, разведки месторождений твердых полезных ископаемых, строительных материалов и подземных вод, инженерно-геологических изысканий, а также бурения водозаборных и взрывных скважин. Бурение производится вращательным способом с промывкой или продувкой скважины или шнеками.
Установка смонтирована на раме трелевочного трактора ТЛ-5АЛМ, ТСН4 и приводится в действие от его дизельного двигателя.
Перемещающийся по мачте вращатель с гидравлическим приводом совместно со специальным элеватором используется для свинчивания и развинчивания бурильных труб и выполнения спускоподъемных операций.
Спуско-подъемные операции и подача бурового инструмента на забой скважины производятся при помощи гидроцилиндра подачи, что обеспечивает оптимальное давление на забой, в том числе и при бурении пневмоударниками и позволяет вести высокоэффективное бурение по породам любой крепости.
Управление буровой установкой УРБ-2А-2ГТ гидрофицировано и осуществляется с пульта управления.
| Технические характеристики УРБ-2А-2ГТ | |
| Глубина бурения | |
| — структурно-поисковых скважин с промывкой,м | 300 |
| — геофизических скважин с промывкой, м | 100 |
| — геофизических скважин шнеками, м | 50 |
| Начальный диаметр бурения с промывкой, мм | 190 |
| Конечный диаметр бурения с промывкой | |
| — структурно-поисковых скважин, мм | 93 |
| — геофизических скважин, мм | 118 |
| Диаметр бурения с продувкой, мм | 118 |
| Диаметр бурения шнеками, мм | 150 |
| Частота вращения бурового снаряда, с-1 | 0,4; 0,6; 0,8; 2,33; 3,75; 5,42 |
| Наибольший крутящий момент, Нм | 1980 |
| Грузоподъемность на элеваторе, тн | 4,6 |
| Ход подачи, мм | 5200 |
| Скорость подъема бурового снаряда, м/с | до 1,25 |
| Габаритные размеры в транспортном положение, мм | 7850 х 2750 х 3900 |
| Габаритные размеры в рабочем положение, мм | 6920 х 2750 х 8325 |
| Масса установки, кг | не более 17500 |
uzgo-urb.ru
ООО УЗГО » УРБ-2А-2Д
Установка разведочного бурения УРБ-2А2Д предназначена для бурения геофизических и структурно-поисковых скважин на нефть и газ, разведка месторождений твердых полезных ископаемых, строительных материалов и подземных вод, инженерно-геологических изысканий, бурения водозаборных и взрывных скважин. Бурение производится вращательным способом с промывкой или продувкой скважины или шнеками.
Установка смонтирована на шасси автомобиля повышенной проходимости КамАЗ-43114, Урал-4320 и приводится в действие от его двигателя.
Наличие двух компрессоров и бурового насоса обеспечивают высокую производительность при бурении с продувкой и возможность быстрого перехода на бурение с промывкой. Перемещающийся по мачте вращатель с гидравлическим приводом обеспечивает быстрое свинчивание и развинчивание бурильных труб, благодаря чему отпадает необходимость в применении специальных механизмов.
Гидравлический механизм спуска-подъёма и подачи инструмента обеспечивает оптимальное усилие подачи, в том числе и при бурении пневмоударниками, и позволяет вести высокоэффективное бурение по породам любой категории крепости.
Управление установкой скорректировано на пульте бурильщика.
Также сообщаем о возможности изготовления УРБ-2А-2Д с мачтой наклонного бурения!!!
Ждём ваших заявок на УРБ-2А-2Д и на запасные части к ним!
| Технические характеристики УРБ-2А-2Д | |
| Условная глубина бурения, м: | |
| — структурно-поисковых скважин с промывкой | 300 |
| — геофизических скважин : | |
| с промывкой | 100 |
| с продувкой | 30 |
| шнеками | 30 |
| Начальный диаметр бурения с промывкой, мм | 190 |
| Конечный диаметр бурения с промывкой, мм : | |
| — структурно-поисковых скважин | 93 |
| — геофизических скважин | 118 |
| Диаметр бурения с продувкой, мм | 118 |
| Диаметр бурения шнеками, мм | 135 |
| Частота вращения бурового снаряда, с-1 | 2,33; 3,75; 5,42 |
| Наибольший крутящий момент, Н*м | 2010 |
| Ход вращателя, мм | 5200 |
| Скорость подъема бурового снаряда, м/с | 0 — 1,25 |
| Габаритные размеры в транспортном положении, мм, на шасси ЗиЛ-131(Урал) | 7850х2500х3300 (8080х2500х3500) |
| Габаритные размеры в рабочем положении, мм на шасси ЗиЛ-131(Урал) | 7850х2500х8200 (8080х2500х8380) |
| Масса установки, кг. на шасси ЗиЛ-131(Урал) | не более 10 100 (13 800) |
| Указанные диаметры бурения могут существенно варьироваться!!! | |
