Для инженерно-геологических работ необходима спецтехника, которая позволит правильно пробурить поисковую скважину (газ, нефть или полезные ископаемые) или организовать штрек для подачи подземных вод на поверхность. Все чаще для этих целей используется установка УРБ-2А2, которая может быть установлена на различной базе. В стандартной комплектации — это ЗИЛ-131, который имеет повышенные характеристики проходимости.

Особенности буровой установки УРБ 2а2

Буровая установка может быть смонтирована и на гусеничной, и на санной базе, но это является дополнительным исполнением. Оно заказывается отдельно, так как сам УРБ-2А2 работает от двигателя своей колесной базы, то есть не имеет возможности собственной индивидуальной работы без обеспечения дополнительного питания.

Основным плюсом этой спецтехники является то, что она производится полностью по российской технологии и исключительно из российских запасных частей. Это дает возможность и качественной и недорогой эксплуатации, и быстрого ремонта с заказом необходимых деталей в оперативном режиме. Установка может легко использоваться в самых сложных условиях. Примерами качественной работы являются бурения в Якутии и на Ямале.

Производителем является Завод Буровых Машин, который обеспечивает быструю доставку готовых установок и напрямую, и через дилерскую сеть. Поэтому не нужно ждать несколько месяцев, как в случае с иностранными аналогами, даже при заказе индивидуальной колесной базы.

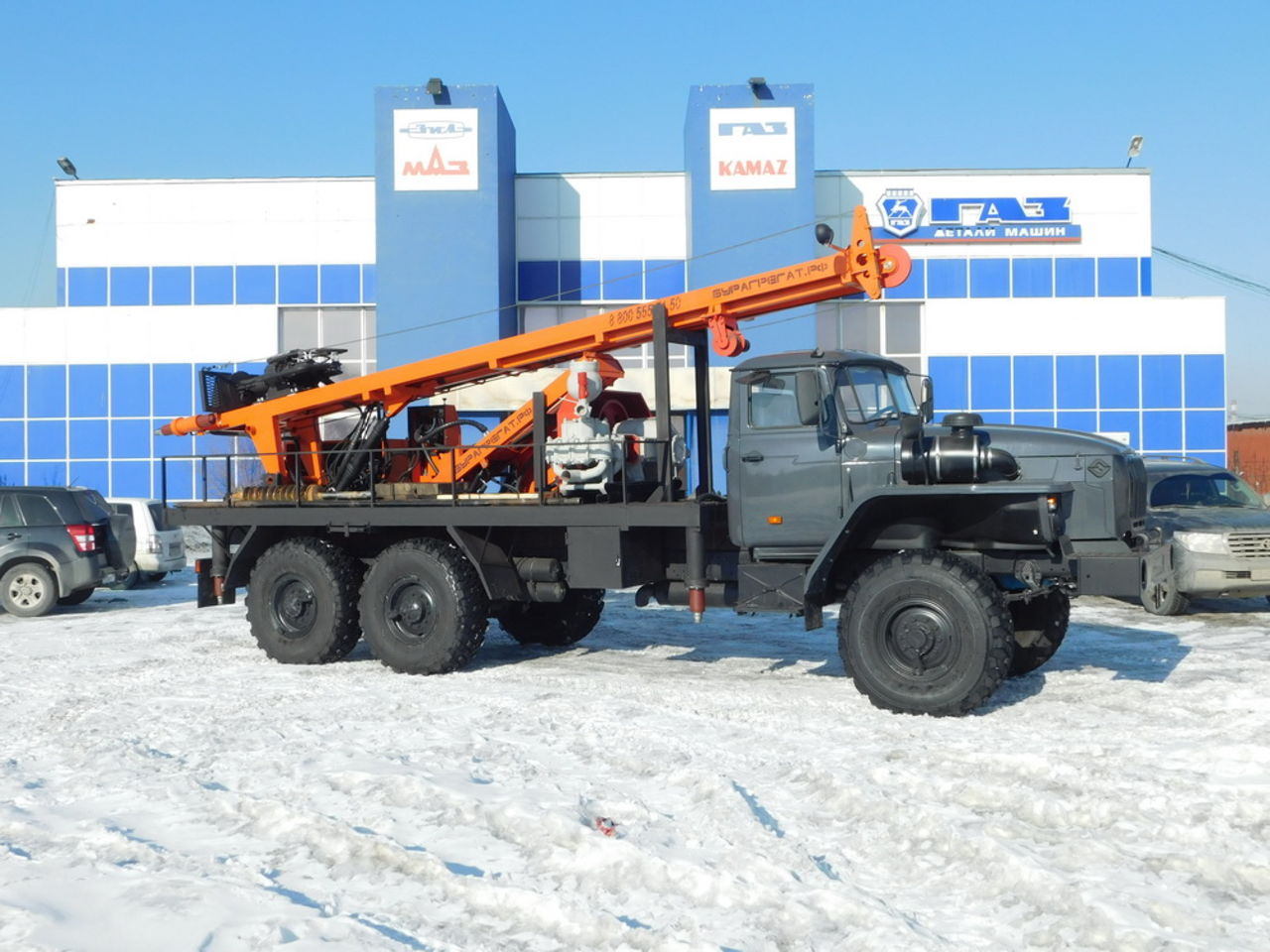

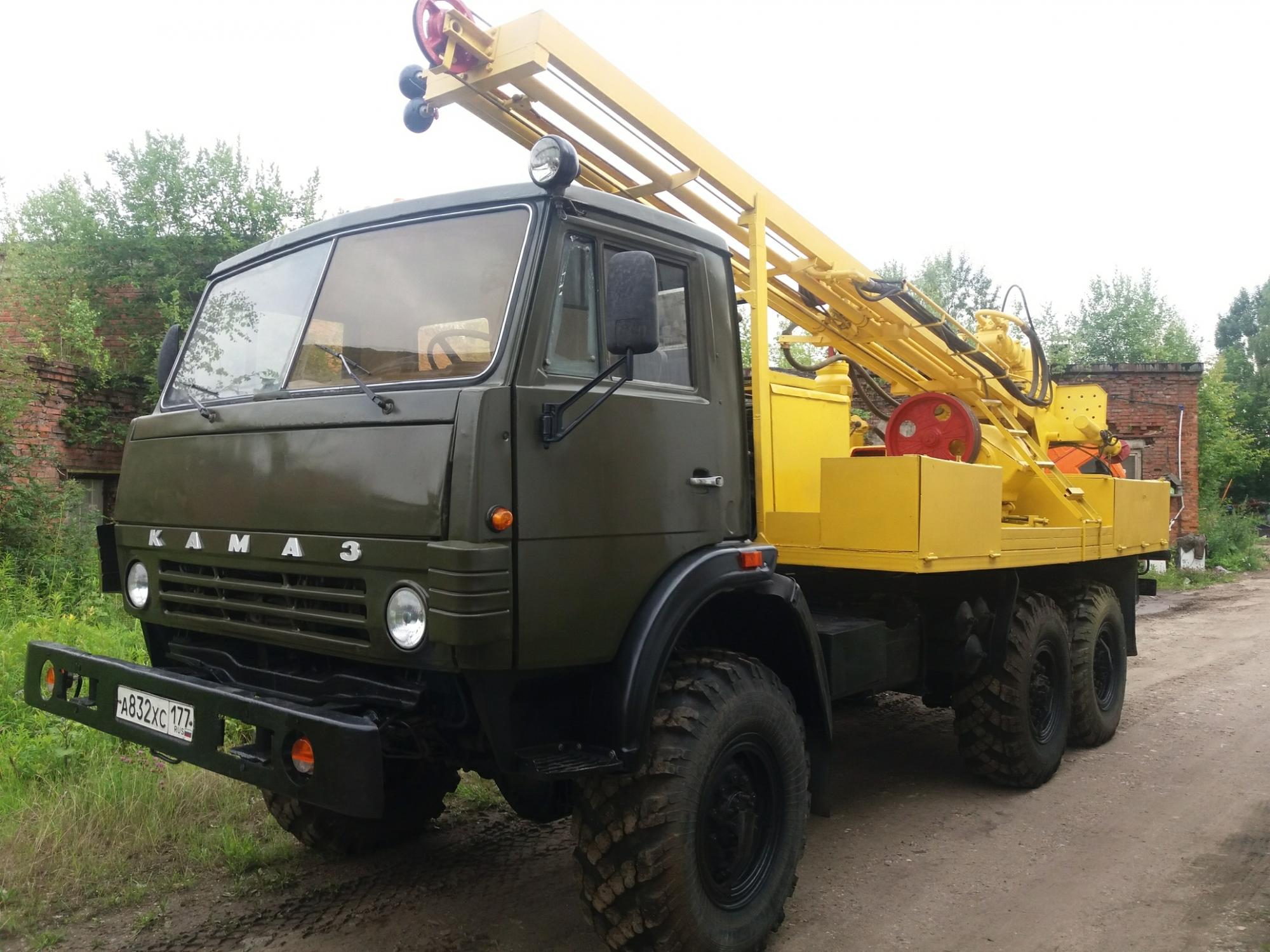

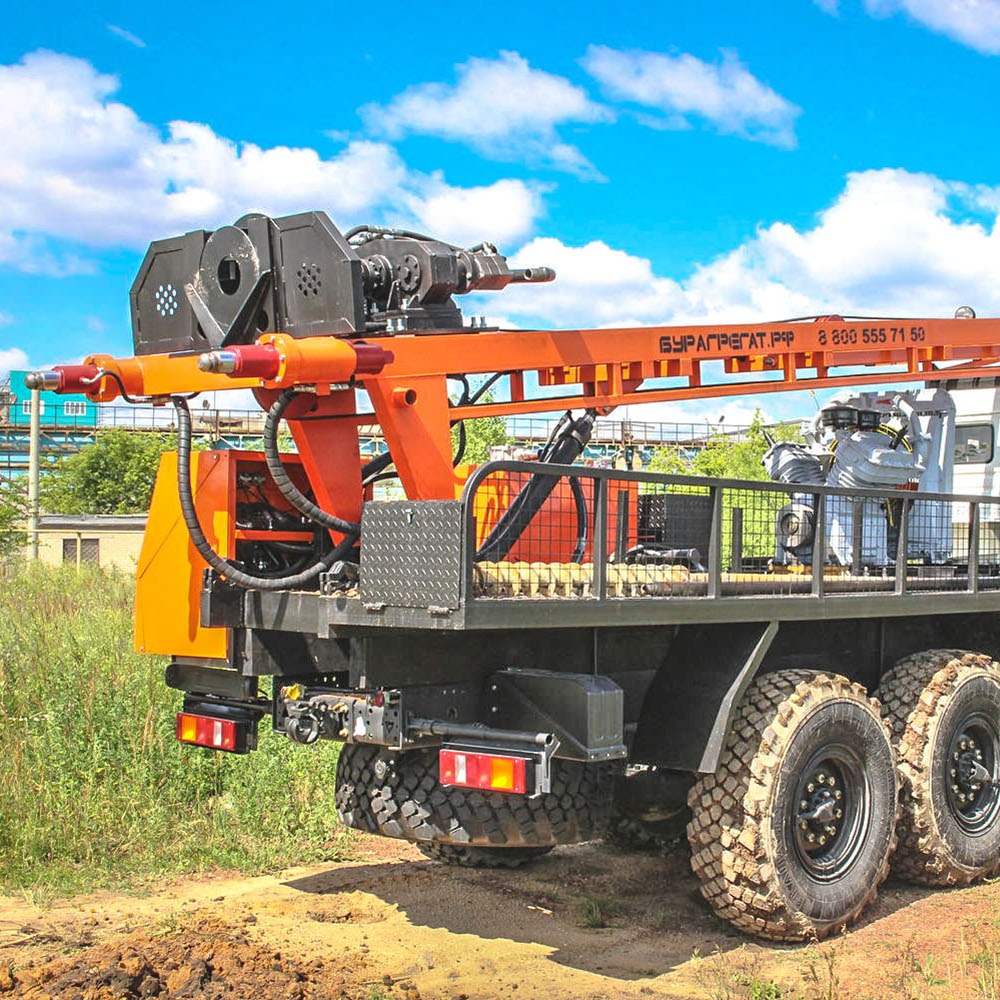

На фото буровая установка УРБ 2а2

Используются УРБ-2А2 не только для геологической разведки любых уровней (со скважинами до 300 метров). Но и для создания водозаборных скважин для организации подачи питьевой или технической воды для промышленных или бытовых целей. Плюсом установки является то, что производится одновременная продувка либо промывка пробуриваемых штреков. При этом процесс не останавливается. Это же касается и наращивания бурового инструмента. Его можно производить без отрыва от самого забоя, что обеспечивает оптимизацию процесса.

Свинчивание/развинчивание труб производится за счет вращателя, что дает возможность забыть об использовании дополнительных механизмов.

Даже при бурении пневматическими ударниками обеспечивается лучшее рабочее давление на забой. Гидроцилиндр подачи обеспечивает и операции подъема/спуска, и подачи инструмента на забой.

Устройство

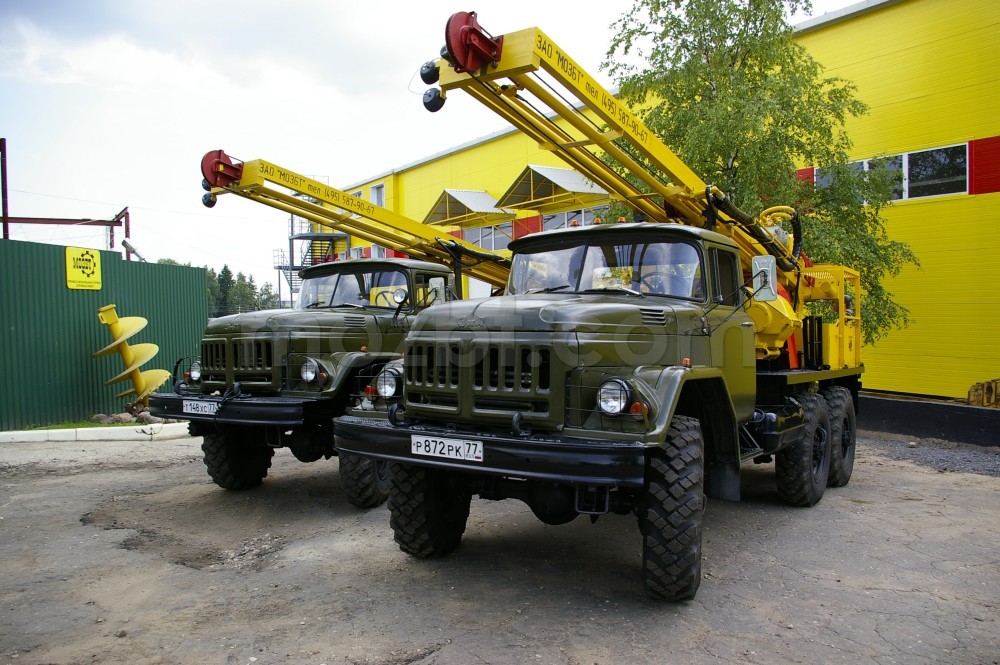

В стандартной комплектации УРБ-2А2 смонтирована на укрепленной несущей раме, которая установлена на базе улучшенного ЗИЛ-131. Он имеет повышенную проходимость, что подходит для любых условий разведки и бурения.

Благодаря перемещающемуся вращателю, который оборудован гидроприводом, возможны:

  • подъем и спуск бурового инструмента;
  • наращивание длины без отрыва от забоя;
  • улучшение качества бурения.

Благодаря гидроприводу значительно облегчены все работы. Его управление производится с пульта бурильщика, который обеспечивает чувствительное по регуляции и оперативное бурение.

Кинематическая система реализована через двигатель ЗИЛ-131 с помощью:

  • бурового насоса НБ-50, насосов МН250/100 и НШ-10-ЕЛ;
  • компрессора, гидромотора и вращателя;
  • коробок передач и раздаточной, а также отбора мощности и раздаточной самой установки.
Кинематическая схема буровой установки УРБ 2а2

По мачте вращатель перемещается благодаря талевой системе и гидроприводу.

В гидравлической системе установлены манометры для обеспечения оптимальных режимов бурения. Благодаря фильтрам производится очистка масла, что продлевает сроки эксплуатации в разы. Оснащение аварийным ручным насосом дает возможность в ручном режиме отключить установку при выходе из строя автомобиля. Возможны подъемы инструмента в аварийном, медленном, быстром и нормальных режимах. Можно подвешивать инструмент в любом из приподнятых положений. Опорные домкраты выдвигаются. Спуск инструмента может быть и быстрым, и нормальным. Простая и надежная система гидравлики дает возможность полноценного управления без проблем.

В коробке отбора мощности реализована одна передача (механическая и с муфтой включения). Она закреплена в верхней части картера самой коробки раздачи ЗИЛ-131. Включение раздаточной коробки самой установки происходит через вал карданный и отбор мощности. Благодаря этой коробке вращение передается и на буровой насос, и на масляные насосы.

Вращатель представлен трехваловой коробкой с тремя скоростями и передачами цилиндрическими и зубчатыми.

Он располагается в литом корпусе из стали, что гарантируют лучшую надежность. На пульте можно регулировать частоту вращения шпинделя — от нуля вплоть до максимума. Схема вращателя шпиндельного типа

Благодаря тому, что гидродомкрат подачи состоит из штоковой и цилиндрической части, последняя принимает на себя часть реактивной нагрузки вращения. Он имеет одну ступень двойного действия. Сама мачта выполнена П-образной формы из швеллеров с дополнительными поперечными балками. Внутри находится не только гидродомкрат, но и 2 трубы, принимающие на себя нагрузку. Такая жесткая конструкция дает лучшие показания по бурению даже в тяжелых условиях. Наличие стола для центрации дает возможность более простого использования бурового инструмента.

Талевая система дает возможность удвоить ход вращателя и имеет надежную и простую конструкцию (двух канатную и с 2 натяжными устройствами).

Элеватор дает возможность выполнения свинчивания/развинчивая труб для бурения и спуска/подъема инструмента. Им легко управлять благодаря качественному креплению и устройству. Патроны для шнеков позволяют наращивать и поднимать шнеки в безопасном режиме, гарантировать качество шнекового бурения.

Благодаря механизму перемещения вращателя (гидродомкрат плюс полипластная система) обеспечивается удвоенная скорость движения. Мачта переводится автоматически в транспортное положение, если происходит поломка трансмиссии либо приводного двигателя. Опорные домкраты дают разгрузку шасси ЗИЛ-131 автоматически при подъеме инструмента.

Технические характеристики

Глубина и диаметр бурения:

ПараметрыЕд. измеренияПоказатели
Глубина бурениям
Структурные скважины с промывкойм300
Геофизические скважины
— с промывкойм100
— с продувкойм30
— шнекамим30
Диаметр бурения начальный (с промывкой)мм190
Диаметр бурения конечный (с промывкой)
— геофизические скважинымм118
— структурно-поисковые скважинымм93
Диаметр бурения с продувкоймм118
Диаметр бурения шнекамимм135

Характеристики вращателя подвижного типа с ходом 5200 мм.

По частоте вращаненияПо моменту
Первая скорость140 об/мин2010Н/м205 кгс/м
Вторая скорость225 об/мин1210 Н/м123 кгс/м
Третья скорость325 об/мин830 Н/м85 кгс/м

Технические характеристики буровой установки УРБ 2а2 представлены в таблице:

ПараметрыЕд. измеренияПоказатели
Привод вращателя
Типаксиально-поршневой
Раб. давление гидросистемыМПа980
кгс/см2100
Механизм спуска/подачи/подъема инструмента
Домкрат с полипластной системойгидравлический
ГрузоподъемностьН45
кгс4600
Усилие вниз (при давлении 85 кгс/см2)Н25500
Скорость подъемам./сек0-1,1
Бурильные трубы
Диаметрмм50 (60,3)
Длинамм4500
Мачта
ТипСварной с гидравлическими домкратами
ГрузоподъемностьН58800
кгс6000
Компрессор
ТипКСБУ-4ВУ1-5/9
Макс. производительностьм3/мин10 (±0,5)
Давление (номинальное, избыточное, на выходе)МПа0,8
кгс/см28
Буровой насос
ТипНБ-32
Подача
— с поршнем диаметром 100 ммм3/часне менее 26,3
— с поршнем диаметром 110 ммм3/часне менее 32,4
Давление на выходе (наибольшее)
— с поршнем диаметром 100 ммМПАне менее 3,2
— с поршнем диаметром 110 ммМПане менее 2,6

Видео обзор буровой установки УРБ 2а2:

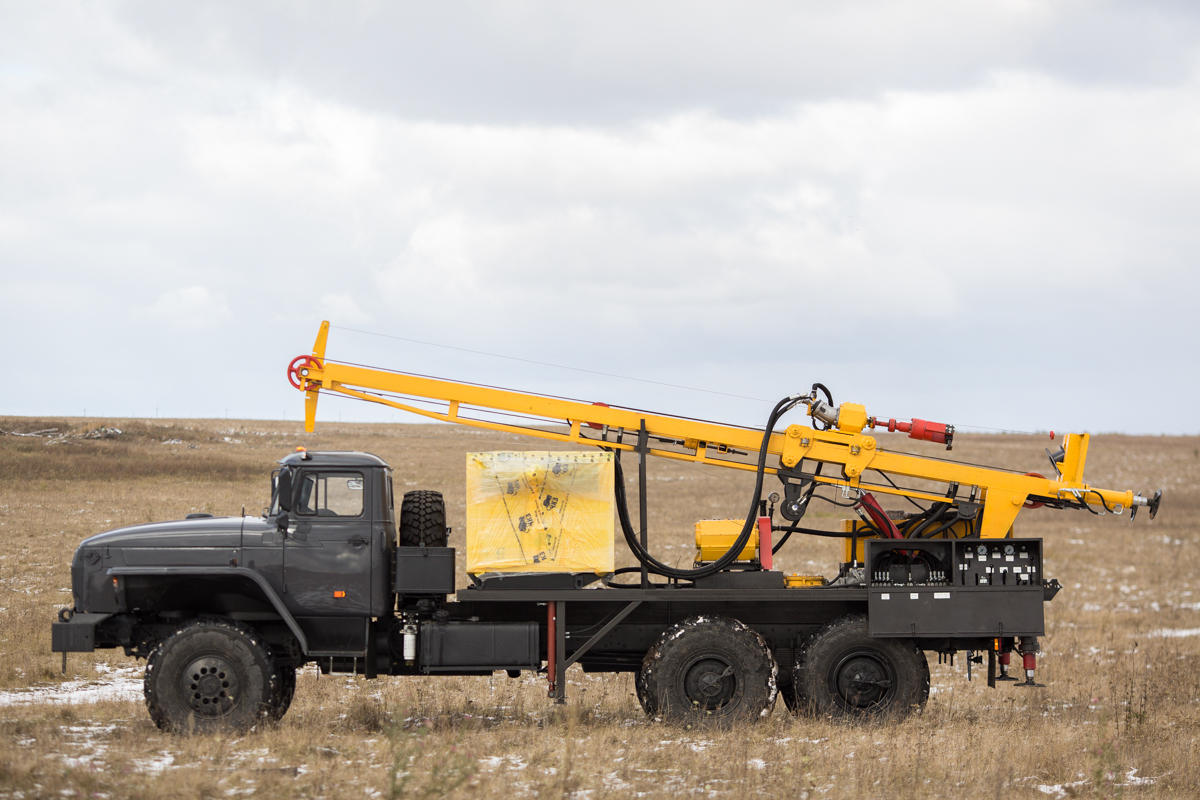

УРБ 2А-2



Буровая установка УРБ-2А2 предназначена для бурения геофизических и структурно-поисковых скважин на нефть и газ, разведка месторождений твердых полезных ископаемых, строительных материалов и подземных вод, инженерно-геологических изысканий, бурения водозаборных и взрывных скважин. Бурение производится вращательным способом с промывкой или продувкой скважины или шнеками.

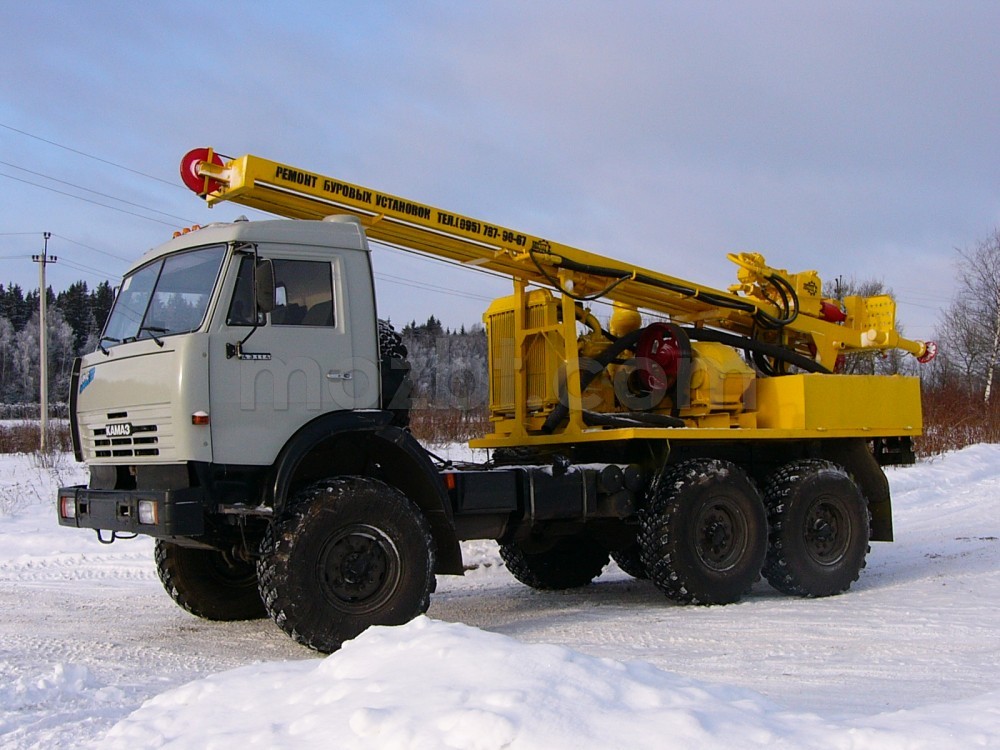

Установка монтируется на шасси Амур-531300, Урал, КамАЗ, МТЛБ и приводится в действие от двигателя автомобиля.

Перемещающийся по мачте вращатель с гидроприводом используется при бурении, наращивании бурильного инструмента без отрыва от забоя и выполняет совместно с гидроподъемником работу по спуску (подъему) инструмента и его подачу при бурении. Вращатель перемещается по мачте при помощи гидроцилиндра и талевой системы.

Технически характеристки

Технические характеристики УРБ 2А2

Глубина бурения

- структурно-поисковых скважин с промывкой

м

300

- геофизических скважин с промывкой

м

100

- геофизических скважин с продувкой

м

30

- шнеками

м

30

Начальный диаметр бурения с промывкой

мм

190

Конечный диаметр бурения с промывкой

- структурно-поисковых скважин

мм

93

- геофизических скважин

мм

118

Диаметр бурения с продувкой

мм

118

Диаметр бурения шнеками

мм

135

Частота вращения бурового снаряда

с-1

2,33; 3,75; 5,42

Наибольший крутящий момент

Нм

2010

Ход вращателя

мм

5200

Скорость подъема бурового снаряда

м/с

0-1,25

Габаритные размеры в транспортном положении

мм

7850 х 2500 х 3300 (8080 х 2500 х 3500)

Габаритные размеры в рабочем положении

мм

7850 х 2500 х 8200 (8080 х 2500 х 8380)

Масса установки

кг

не более 10100 (13800)

 Буровой насос НБ-50, НБ-4

Наибольшая объемная подача бурового насоса

м3/с

0,011

Наибольшее давление

МПа

6,3

 Компрессорная станция

Тип станции

Производительность компрессора, м3/мин

КВ-8/10; 10/10; 12/10

8/10/12

4ВУ1-5/9

5

Управление буровой установкой полностью гидрофицировано и сконцентрировано на пульте бурильщика. На пульте находятся контрольные приборы и регуляторы усилия на забой, скорости подачи и подъема, а также частоты вращения шпинделя вращателя.

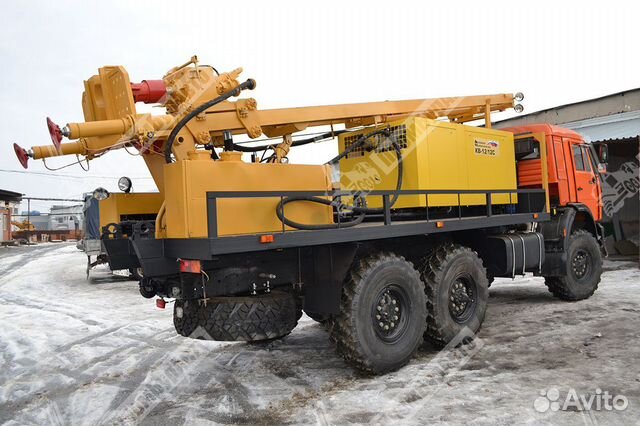

УРБ 2A-2 - ООО Буровая компания Урал

Параметры

Значения параметров

Глубина бурения, м

до 18

Диаметр скважины, мм

102-127

Диаметр бурильных труб, мм

60,3

Частота вращения, об/мин

140; 225; 325

Крутящие моменты, передаваемые вращателем, Нм

1580; 990; 690

Скорость подачи, м/с: вверх
                                       вниз

0-0,6
0-1,1

Длина хода подачи, мм

5200

Грузоподъемность, кН

40

Принудительная нагрузка на инструмент, кН

26

Мачта:
      высота мачты, мм
      длина бурильных труб, мм
      угол наклона мачты от горизонтали, градус

Сварная из труб
8370
4500
90

Мощность, передаваемая раздаточной коробкой автомобиля для привода, кВт


44

Компрессор:
      подача, м³/мин
      давление, МПа

КВ-12/10
12
1

Габариты в транспортном положении, мм

8820х2450х3370

Масса установки, кг

13000

В том числе монтируемого оборудования, кг

4370

Буровая установка УРБ-2А2 (обзор) — электронный каталог продукции,разработка мобильных приложений,АОС,автоматизированные обучающие системы,семинары по нефтегазовой тематике,разработка СТУ,СТУ

На сегодняшний день самоходные буровые установки типа УРБ-2А2 и их модификации являются наиболее востребованными при проведении инженерно-геологических изысканий.

Популярность буровых установок типа УРБ-2А2 связана с их универсальностью, как в плане монтажа на различную транспортную базу - колесную, гусеничную или на сани, так и в возможности применения установок для различных способов бурения (вращательного, ударно-вращательного), а также с простотой управления и технического обслуживания. Буровая установка УРБ-2А2 и ее модификации - единственная гидрофицированная буровая установка российского производства, изготовленная из отечественных материалов, узлов и деталей, и способна конкурировать с любой зарубежной буровой техникой данного класса при бурении инженерно-геологических скважин глубиной до 100 м.

г. Мирный (Якутия)

В данном обзоре мне бы хотелось описать свой опыт использования буровой установки УРБ-2А2 на шасси КАМАЗ 43114 и ТГМ-21 с компрессором 4ВУ при бурении инженерно-геологических скважин глубиной 60-100 м и бурение с плавсредств. Такие скважины бурили в Якутии на намывных дамбах хвостохранилищ глубиной 40-100 м. Высота дамб 40-90 м. Техногенный грунт, слагающий тело плотины, находится в талом состоянии и представлен водонасыщенным песком - крупным, средней крупности и пылеватым. Подстилающие породы, сложенные выветренными мергелями и трещиноватыми известняками находятся в многолетнемерзлом состоянии. При данном геологическом разрезе бурить с промывкой заказчик запретил из-за возможности проявления «сифонов». При бурении скважин в подобных разрезах, конечно же, необходимо перекрывать пески обсадными трубами до глубины коренных пород. В данном случае мы остановились на применении компрессора для обсадки скважин, а именно - соединяли оголовник обсадной трубы с короткой бурильной трубой и с вращением, и продувкой воздухом забуривали обсадную трубу с периодической зачисткой и отбором образцов. При полной остановке проходки добивали обсадную трубу сверху 2.0 -  3.0 м  пневмоударником П-130. Таким образом удавалось обсадить скважину до глубины 15-17 м трубами Д-168 мм, затем переходили на меньший диаметр - 146 мм. Диаметром 146 мм обсаживали до 45-55 м и далее 127 мм. Обсадные трубы применяли длиной 1.0; 1.5; 2.0 и 4.0 м. Подстилающие породы проходили «всухую» колонковым способом трубами длиной 4.0-4.5 м. Вместо шарика применяли переходник З-50/З-50 с поперечным отверстием между пазами Д-12-14 мм. В таких породах отверстие в переходнике работает как при бурении с шариком. С таким переходником за 1 рейс проходили до 2.8 м.

Бурение с плавсредств (баржа, понтон, плот и т.п.) не так уж и сложно, как представляется даже опытным буровикам. Самое сложное - установить плавсредство (далее - баржа) жестко на точку бурения. Например, на р. Таз бурили скважины глубиной 40 м от дна реки с баржи с двумя якорями. Двух якорей было недостаточно. В данной ситуации выход был один -  после установки якорей, на все время бурения,  катер стоял на «подработке» с противоположного борта от якорей. После установки баржи на точку бурения 3 часа перерыв до полной фиксации баржи в одной точке. Затем начинали опускать обсадные трубы до дна реки. Трубы применяли Д - 168*7 мм с резьбой «труба в трубу» (это лучший вариант соединения) и на стыках резьбы обязательная «прихватка» сваркой в трех - четырех точках (во время подъема труб «прихватка» легко снимается шлифмашинкой). Ну, а далее бурение, как с поверхности земли, главное не делать резких движений гидравликой во время спускоподъемных операций.

р. Таз (Ямал)



р. Таз (Ямал)

Таким образом можно сказать, что при бурении инженерно-геологических скважин буровой установкой УРБ-2А2 успешно применяется бурение с продувкой забоя сжатым воздухом и промывкой жидкими очистными агентами (вода, глинистый раствор, эмульсии), бурение с поверхности воды и со льда. В условиях крайнего Севера УРБ-2А2 показала хорошие результаты по проходке скважин и отбору образцов в многолетнемерзлых грунтах. При бурении «всухую» в многолетнемерзлых и талых грунтах буровая установка УРБ-2А2 выполняет основные требования инженерно-геологических изысканий - отбор образцов (монолитов) с ненарушенной структурой и естественной влажностью.

Также необходимо отметить, что буровая установка УРБ-2А2 при инженерно-геологических изысканиях выполняет полный комплекс полевых опытных и опытно - фильтрационных работ:

  • Проведение штамповых испытаний (определение в полевых условиях модуля деформации Е, МПа песчаных, глинистых, органо-минеральных и органических грунтов по ГОСТ 20276-99) с применением штампа ШВ60;
  • Статическое зондирование немерзлых песчаных и глинистых грунтов по ГОСТ 19912-2001  (комплексная оценка физико-механических свойств грунтов в соответствии c СП 11-105-97),  с применением винтового зондировочного механизма МВЗ-01 усилие подачи увеличивается до 10 т.с;
  • Опытные откачки из скважины (определение коэффициента фильтрации и дебита водоносных пластов).

Удачный  (Якутия), суточная опытная откачка

г. Ачинск



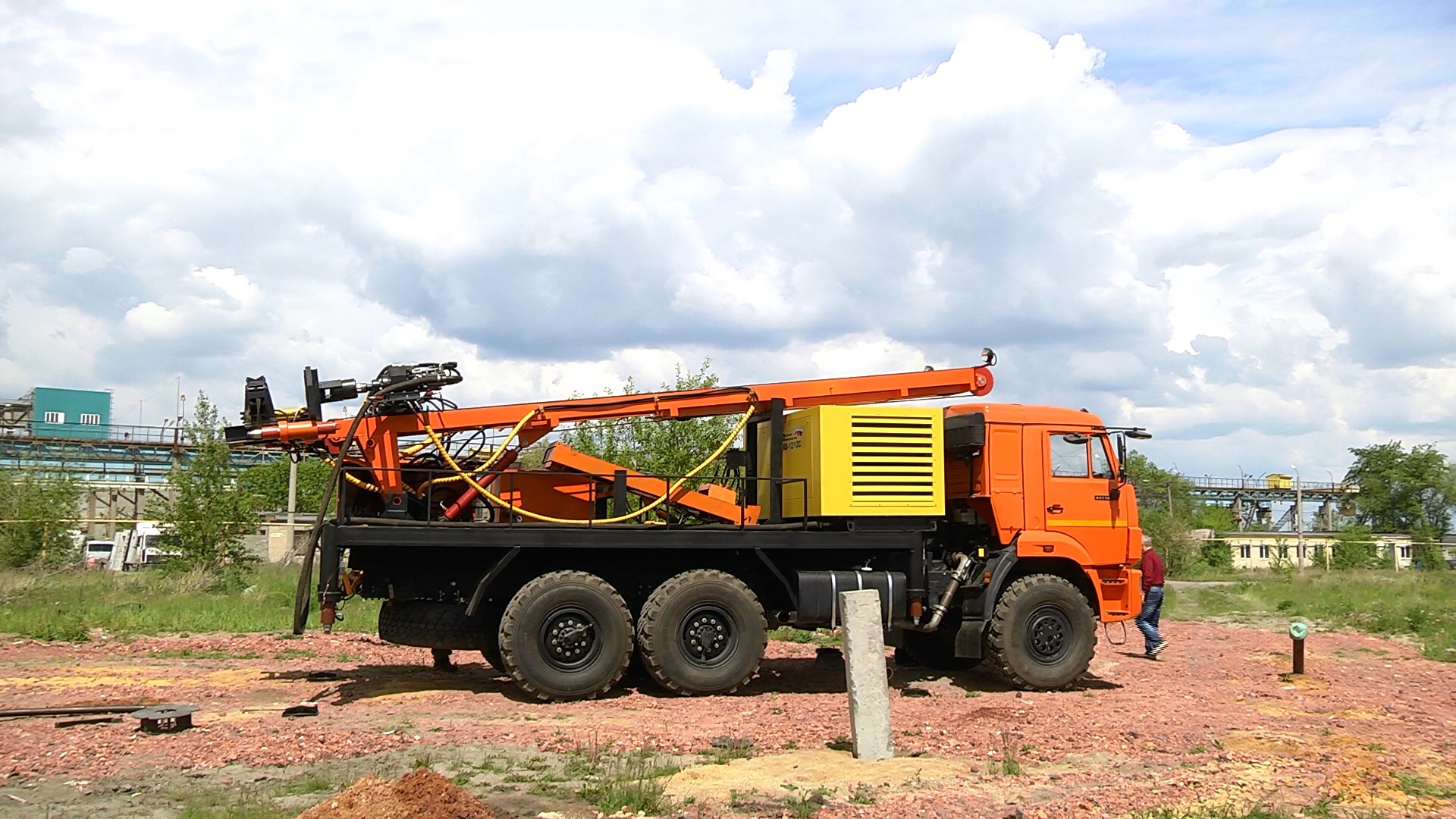

УРБ-2а-2 NEW

Буровая установка УРБ-2а-2 — своеобразная классика буровой техники. За годы, прошедшие с момента первого выпуска данного устройства, установка лишь набирала популярность за счет своей надежности, удобства и внушительных технических характеристик.

Сегодня мы представляем Вашему вниманию обновленную версию классической установки — УРБ-2а-2 NEW!

Обновленная установка обладает всеми преимуществами базовой модели, дополненные современными улучшениями.

Ключевым преимуществом обновленной версии установки является возможность комплектации мощным и очень компактным буровым насосом Zysko, который способен полностью заменить устаревшие модели насосов НБ-32 и НБ-4!

Усиленная мачта буровой в 1,7 раза превосходит стандартную конструкцию по характеристикам прочности на изгиб и кручение, а конструктивные свойства платформы значительно доработаны и улучшены. Увеличен ресурс редукторов за счет модернизации процесса сборки и обкатки на испытательных стендах.

Применение клапанов производства Италии и Португалии позволило существенно повысить надежность гидравлической системы, а использование итальянских фильтров в системе фильтрации масла, оснащенных датчиками загрязнения, снижает риск возникновения внештатных ситуаций при запуске устройства при низких показателях температуры.

Скорость работы существенно увеличивается за счет удобного размещения системы подачи промывки/продувки на сальник вращателя через коллектор с кранами высокого давления — непосредственно рядом с пультом управления. Такое размещение позволяет оперативно управлять потоками и возможностью сброса.

В обновленной версии УРБ-2а-2 не только продуманы системы для перевозки бурового оборудования, которые теперь позволяют транспортировать грузы до 5 метров длиной, но и предусмотрены лестница для подъема и удобная откидная площадка для оператора установки.

Установка может быть дополнительно оснащена гидравлическими трубозажимами, что позволит в 3 раза сократить скорость проведения спуско-подъемных операций! Предусмотрена возможность дополнения установки палубной системой статического зондирования, устройством подъема обсадной колонны и множеством других устройств для повышения скорости и качества Вашей работы.

УРБ 2А2

Оборудование для работы должно быть лучшего качества, и тогда вы добьётесь успеха в выбранной профессии. В БурСпецТехнике буровая установка УРБ-2А2 отличается невысокой ценой и лучшими характеристиками.

Основа нашей уверенности в 100%-ном качестве – это:

  1. Мощная производственная база.
  2. Квалифицированные сотрудники, чей профессионализм проверен годами.

Для покупателей предусмотрена возможность заказа индивидуальных проектов, а также разнообразные варианты выгодной покупки оборудования. На сегодняшний день УРБ 2А2 является одной из самых популярных по причине своей универсальности и отличной работы. Но, в случае необходимости, можно воплотить в жизнь пока не существующую модель или выбрать готовую из широкого ассортимента нашего каталога.

Каждому клиенту доступны особые привилегии и преимущества. Вы смело можете рассчитывать на всё, что предлагает БурСпецТехника. Плюсы, которые можно получить:

  • Помощь в подборе техники. Нередко главное препятствие для новичка – непонимание того, какую именно модель нужно приобрести. У нас в этом помогают специалисты. Вы сможете сделать правильный выбор и при этом заплатить приемлемую сумму.
  • Адаптация техники к региону. Для заказанной модели характеристики могут быть скорректированы, например, в соответствии с особенностями климата.
  • Любая комплектация на выбор. Также возможна профессиональная помощь в её правильном подборе.
  • Специальное (индивидуальное) проектирование модели, если это нужно покупателю. Функции разрабатываются в равнении на то, что необходимо в конкретном случае. Затем выпускается готовое оборудование по этому проекту.
  • При составлении технического задания на индивидуальный проект вы можете задействовать своих специалистов-буровиков. Так вы получите готовую модель, полностью адаптированную под профессиональные требования именно ваших сотрудников.УРБ 2А2 – современное оборудование для успешной работы

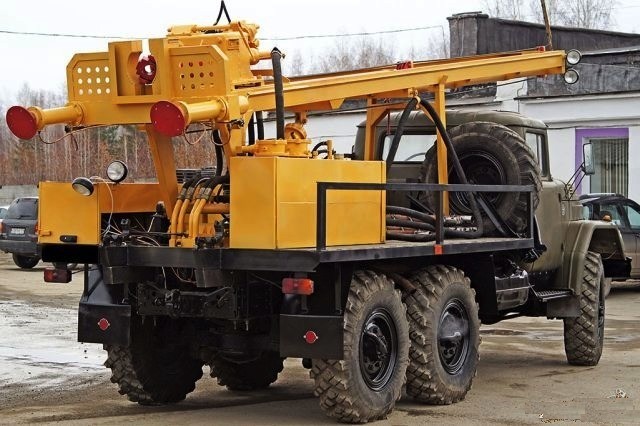

Буровая установка УРБ 2А-2 на базе ЗИЛ 131 при бурении скважин на воду

   В наше время такой вид водоснабжения, как скважина на воду является одним из самых популярных и используемых среди населения. Бурение всех видов скважин осуществляется при помощи современного оборудования в виде спецтехники, разновидностей которой, в наше время, имеется довольно таки много. Однако, одной из самых популярных и эффективных установок, которая по достоинству заслуживает отдельного внимания, является буровая установка УРБ 2А-2 на базе ЗИЛ 131. Свою большую популярность и широкий спрос применения, данная буровая установка заслужила благодаря целому ряду своих преимуществ на фоне другой спецтехники, однако главной особенностью УРБ 2А2 является, все-таки, ее универсальность.
Использование буровой установки 2А2 можно осуществлять не зависимо от типа грунта, на месте которого будет скважина на воду. Помимо этого, нужно отметить, что установка 2А2 позволяет использовать сразу несколько методов бурения, а именно: привычный вращательный метод, воздушный метод, а также при помощи применения специального шнекового оборудования. Однако, чаще всего, используется все-таки обыкновенная методика бурения, вращательного или другими словами роторного метода. Также немаловажный является тот факт, что помимо того, что буровая установка обеспечивает качественное бурение грунта и продувание скважины, она также обладает редкой функцией транспортировки разрушенного грунта на поверхность скважины, что значительным образом, ускоряет весь процесс бурения в целом.
Для того, чтобы буровая установка УРБ 2А2 могла иметь возможность быстро перемещаться и транспортироваться на место, в ее комплектацию могут входить различные шасси, которые, помимо всего, прочего, увеличивают уровень мобильности установки. В большинстве случаев, буровая установка 2А2 осуществляет свою работу на базе таких шасси, как ЗИЛ-131, однако может также использоваться и с УРАЛ -4320, а также КамАЗ- 43114. Самым оптимальным является вариант именно ЗИЛа-131, так как данные шасси имеют весьма подходящие для установки технические характеристики, а также по сравнению с другими видами шасси, имеют наименьшие габариты, которые приравниваются к 7850x2500x8200.
Для того, чтобы специалист-оператор, который находится в кабине буровой установки УРБ 2А2 мог выполнять свою работу, не покидая ее пределы, управление данной техникой осуществляется при помощи специального гидравлического оборудования. Таким образом, в кабине оператора, находится все необходимое для быстрого управления, в частности это: регуляторы усилия на забой, некоторые приборы, а также прочие необходимые управляющие элементы.
Среди прочих особенностей буровой установки 2А2 следует отметить: максимальную глубину бурения в 300 метров при помощи долота, диаметр бурения скважины долотом в 190 миллиметров, а также шнеком в 135 миллиметров. Вся буровая установка имеет массу в 13 тонн, в то время как на переднюю ось отводится 4140 килограмм, а также заднюю тележку 8850 килограмм.

устройство, технические характеристики, фото и видео

Для инженерно-геологических работ необходима спецтехника, которая позволит правильно пробурить поисковую скважину (газ, нефть или полезные ископаемые) или организовать штрек для подачи подземных вод на поверхность. Все чаще для этих целей используется установка УРБ-2А2, которая может быть установлена ​​на другой базе. В стандартной комплектации - это ЗИЛ-131, который имеет повышенные характеристики проходимости.

Особенности буровой установки УРБ 2а2

Буровая установка может быть смонтирована и на гусеничной базе, но это является дополнительным исполнением.Оно заказывается отдельно, так как сам УРБ-2А2 работает от двигателя своей колесной базы, то есть имеет собственные возможности индивидуальной работы без дополнительного питания.

Основным плюсом этой спецтехники является то, что она производится полностью по российской технологии и исключительно из российских запасных частей. Это дает возможность и качественной и недорогой эксплуатации, и быстрого ремонта с заказом необходимых деталей в оперативном режиме. Установка может легко Любовь в самых синых условиях.Примерами качественной работы бурения в Якутии и на Ямале.

Производителем является Завод Буровых Машин, который обеспечивает быструю доставку готовых установок напрямую, через дилерскую сеть. Поэтому не нужно ждать несколько месяцев, как в случае с иностранными аналогами, даже при обращении индивидуальной колесной базы.

На фото буровая установка УРБ 2а2

Используются УРБ-2А2 не только для геологической разведки любых уровней (со скважинами до 300 метров).Но и для создания водозаборных скважин для подачи питьевой или технической воды для промышленных или бытовых целей. Плюсом установки является то, что может быть одновременная продувка либо промывка пробуриваемых штреков. При этом процесс не останавливается. Это же касается и наращивания бурового инструмента. Его можно выполнять без отрыва от самого забоя, что обеспечивает оптимизацию процесса.

Свинчивание / развинчивание труб производит за счет вращателя, что дает возможность забыть об использовании дополнительных механизмов.

Даже при бурении пневматическими ударниками обеспечивается лучшее рабочее давление на забой. Гидроцилиндр подачи обеспечивает и операции подъема / спуска, и подачи инструмента на забой.

Устройство

В стандартной комплектации УРБ-2А2 смонтирована на укрепленной несущей раме, которая установлена ​​на базе улучшенного ЗИЛ-131. Он имеет повышенную проходимость, что подходит для любых условий разведки и бурения.

перемещающемуся вращающемуся, который оборудован гидроприводом, возможны:

  • подъем и спуск бурового инструмента;
  • наращивание длины без отрыва от забоя;
  • улучшение качества бурения.

Гидроприводу значительно облегчены все работы. Его управление создается с пульта бурильщика, который обеспечивает чувствительное по регуляции и оперативное бурение.

Кинематическая система реализована через двигатель ЗИЛ-131 с помощью:

  • бурового насоса НБ-50, насосов МН250 / 100 и НШ-10-ЕЛ;
  • компрессора, гидромотора и вращателя;
  • коробок передач и раздаточной, а также отбора мощности и раздаточной самой установки.
Кинематическая схема буровой установки УРБ 2а2

По мачте вращатель перемещается благодаря талевой системе и гидроприводу.

В гидравлической системе установлены манометры для обеспечения оптимальных режимов бурения. Благодаря фильтрам производит очистка масла, что продлевает сроки эксплуатации в разы. Оснащение аварийным ручным насосом дает возможность в ручном режиме отключить установку при выходе из строя автомобиля. Возможны подъемы инструмента в аварийном, медленном, быстром и нормальных режимах.Можно подвешивать инструмент в любом из приподнятых положений. Опорные домкраты выдвигаются. Спуск инструмента может быть и быстрым, и нормальным. Простая и надежная система гидравлики дает возможность полноценного управления без проблем.

В коробке отбора мощности реализована одна передача (механическая и с муфтой включения). Она закреплена в верхней части картера самой коробки раздачи ЗИЛ-131. Включение раздаточной коробки самой установки происходит через вал карданный и отбор мощности.Благодаря этой коробке вращается передается и на буровой насос, и на масляные насосы.

Вращатель представлен трехваловой коробкой с тремя скоростями и передачами цилиндрическими и зубчатыми.

Он размещает в литом корпусе из стали, что гарантируют лучшую надежность. На пульте можно регулировать частоту вращения шпинделя - от нуля до максимума. Схема вращателя шпиндельного типа

Благодаря тому, что гидродомкрат состоит из штоковой и цилиндрической части, принимает на себя часть реактивной нагрузки последней вращения.Он имеет одну ступень двойного действия. Сама мачта выполнена П-образной формы из швеллеров с дополнительными поперечными балками. Внутри находится не только гидродомкрат, но и 2 трубы, принимающие на себя нагрузку. Такая жесткая конструкция дает лучшие показания по бурению даже в тяжелых условиях. Наличие стола для центрации дает возможность более простого использования бурового инструмента.

Талевая система дает возможность удвоить ход вращателя и имеет надежную и простую конструкцию (двухканатную и с 2 натяжными устройствами).

Элеватор дает возможность выполнения свинчивания / развинчивая труб для бурения и спуска / подъема инструмента. Им легко управлять качественным креплением и устройству. Патроны для шнеков позволяют наращивать и поднимать шнеки в безопасном режиме, ненадежное качество шнекового бурения.

Благодаря механизму перемещения вращателя (гидродомкрат плюс полипластная система) обеспечивается удвоенная скорость движения. Мачта переводится автоматически в транспортное положение, если происходит поломка трансмиссии либо приводного двигателя.Опорные домкраты дают разгрузку шасси ЗИЛ-131 автоматически при подъеме инструмента.

Технические характеристики

Глубина и диаметр бурения:

Параметры Ед.измерения Показатели
Глубина бурения м
Структурные скважины с промывкой м 300
Геофизические скважины
- с промывкой м 100
- с продувкой м 30
- шнеками м 30
Диаметр бурения начального (с промывкой) мм 190
Диаметр бурения конечный (с промывкой)
- геофизические скважины мм 118
- структурно-поисковые скважины мм 93
Диаметр бурения с продувкой мм 118
Диаметр бурения шнеками мм 135

Характеристики вращателя подвижного типа с ходом 5200 мм.

По частоте вращения По моменту
Первая скорость140 об / мин 2010Н / м 205 кгс / м
Вторая скорость 225 об / мин 1210 Н / м 123 кгс / м
Третья скорость 325 об / мин 830 Н / м 85 кгс / м

Технические характеристики буровой установки УРБ 2а2 представлены в таблице:

Параметры Ед.измерения Показатели
Привод вращателя
Тип аксиально-поршневой
Раб. давление гидросистемы МПа 980
кгс / см2 100
Механизм спуска / подачи / подъема инструмента
Домкрат с полипластной системой гидравлический
Грузоподъемность Н 45
кгс 4600
Усилие вниз (при давлении 85 кгс / см2) Н 25500
Скорость подъема м. / сек 0–1,1
Бурильные трубы
Диаметр мм 50 (60,3)
Длина мм 4500
Мачта
Тип Сварной с гидравлическими домкратами
Грузоподъемность Н 58800
кгс 6000
Компрессор
Тип КСБУ-4ВУ1-5 / 9
Макс.производительность м3 / мин 10 (± 0,5)
Давление (номинальное, избыточное, на выходе) МПа 0,8
кгс / см2 8
Буровой насос
Тип НБ-32
Подача
- с поршнем диаметром 100 мм м3 / час не менее 26,3
- с поршнем диаметром 110 мм м3 / час не менее 32,4
Давление на выходе (наибольшее)
- с поршнем диаметром 100 мм МПА не менее 3,2
- с поршнем диаметром 110 мм МПа не менее 2,6

Видео обзор буровой установки УРБ 2а2:

УРБ 2А-2

Буровая установка УРБ-2А2 предназначена для бурения геофизических и структурно-поисковых скважин на нефть и газ, разведка месторождений твердых ископаемых, строительных материалов и подземных вод, инженерно-геологических изысканий, бурения водозаборных и взрывных скважин.Бурение вращательным способом с промывкой или продувкой скважины или шнеками.

Установка монтируется на шасси Амур-531300, Урал, КамАЗ, МТЛБ и функционирование двигателя автомобиля.

Перемещающийся по мачте вращающегося с гидроприводом используется при бурении, наращивание бурильного инструмента без отрыва от забоя и работы с гидроподъемником по спуску (подъему) и его подачу при бурении. Вращатель перемещается по мачте при помощи гидроцилиндра иевой системы.

Технические характеристики

Технические характеристики УРБ 2А2

Глубина бурения

- структурно-поиск скважин с промывкой

м

300

- геофизических скважин с промывкой

м

100

- геофизических скважин с продувкой

м

30

- шнеками

м

30

Начальный диаметр бурения с промывкой

мм

190

Конечный диаметр бурения с промывкой

- структурно-поиск скважин

мм

93

- геофизических скважин

мм

118

Диаметр бурения с продувкой

мм

118

Диаметр бурения шнеками

мм

135

Частота вращения бурового снаряда

с-1

2,33; 3,75; 5,42

Наибольший крутящий момент

Нм

2010

Ход вращателя

мм

5200

Скорость подъема бурового снаряда

м / с

0–1,25

Габаритные размеры в транспортном положении

мм

7850 х 2500 х 3300 (8080 х 2500 х 3500)

Габаритные размеры в рабочем положении

мм

7850 х 2500 х 8200 (8080 х 2500 х 8380)

Масса установки

кг

не более 10100 (13800)

Буровой насос НБ-50, НБ-4

Наибольшая объемная подача бурового насоса

м3 / с

0,011

На более высоком давлении

МПа

6,3

Компрессорная станция

Тип станции

Производительность компрессора, м3 / мин

КВ-8/10; 10/10; 12/10

10. 08.12

4ВУ1-5 / 9

5

Управление буровой установкой полностью гидрофицировано и сконцентрировано на пульте бурильщика.На пульте находятся контрольные приборы и регуляторы усилия на забой, скорости подачи и подъема, а также частоты вращения шпинделя вращателя.

УРБ 2А-2 - ООО Буровая компания Урал

Параметры

Значения параметров

Глубина бурения, м

до 18

Диаметр скважины, мм

102-127

Диаметр бурильных труб, мм

60,3

Частота вращения, об / мин

140; 225; 325

Крутящие моменты, передаваемые вращателем, Нм

1580; 990; 690

Скорость подачи, м / с: вверх
вниз

0-0,6
0-1,1

Длина хода подачи, мм

5200

Грузоподъемность, кН

40

Принудительная нагрузка на инструмент, кН

26

Мачта:
высота мачты, мм
длина бурильных труб, мм
угол наклона мачты от горизонтали, градус

Сварная из труб
8370
4500
90

Мощность передаваемая раздаточной коробкой автомобиля для привода, кВт


44

Компрессор:
подача, м³ / мин
давление, МПа

КВ-12/10
12
1

Габариты в транспортном положении, мм

8820х2450х3370

Масса установки, кг

13000

В том числе монтируемого оборудования, кг

4370

Буровая установка УРБ-2А2 (обзор) - электронный каталог продукции, разработка мобильных приложений, АОС, автоматизированные обучающие системы, семинары по нефтегазовой тематике, разработка СТУ, СТУ

На сегодняшний день самоходные буровые установки типа УРБ-2А2 и их модификации являются наиболее востребованными при проведении инженерно-геологических изысканий.

Популярность буровых установок типа УРБ-2А2 связана с их универсальностью, как в плане монтажа на различную транспортную базу - колесную, гусеничную или на сани, так и в возможности применения установок для различных способов бурения (вращательного, ударно-вращательного), а также с простотой управления и технического обслуживания. Буровая установка УРБ-2А2 и ее модификации - единственная гидрофицированная буровая установка российского производства, изготовленная из отечественных материалов, узлов и деталей, и способна конкурировать с любой зарубежной буровой техникой данного класса при бурении инженерно-геологических скважин глубиной до 100 м.

г. Мирный (Якутия)

В данном обзоре мне хотелось бы описать свой опыт использования буровой установки УРБ-2А2 на шасси КАМАЗ 43114 и ТГМ-21 с компрессором 4ВУ при бурениино-геологических скважин глуб 60-100 м и бурение с плавсредств. Такие скважины бурили в Якутии намывных дамбах хвостохранилищ глубиной 40-100 м. Высота дамб 40-90 м. Техногенный грунт, слагающий тело плотины, находится в талом состоянии и представлен водонасыщенным песком - крупным, средней крупности и пылеватым.Подстилающие породы, сложенные выветренными мергелями и трещиноватыми известняками находятся в многолетнемерзлом состоянии. При данном геологическом разрезе бурить с промывкой заказчик запретил из-за возможности проявления «сифонов». При бурении скважин в подобных разрезах, конечно же, необходимо перекрывать пески обсадными трубами до финансовой помощи. В данном случае мы остановились на применении компрессора для обсадки скважин, а именно - соединяли оголовник обсадной трубы с короткой бурильной трубой и с вращением, и продувкой воздухом забуривали обсадную трубу с периодической зачисткой и отбором образцов.При полной остановке проходки добивали обсадную трубу сверху 2.0 - 3.0 м пневмоударником П-130. Таким образом удавалось обсадить скважину до глубины 15-17 м трубами Д-168 мм, затемили на меньший диаметр - 146 мм. Проигром 146 мм обсаживали до 45-55 м и далее 127 мм. Обсадные трубы применяли длиной 1.0; 1,5; 2.0 и 4.0 м. Подстилающие породы проходили «всухую» колонковым способом трубами длиной 4,0-4,5 м. Вместо шарика применяли переходник З-50 / З-50 с поперечным отверстием между пазами Д-12-14 мм.В таких породах отверстие в переходнике работает как при бурении с шариком. С таким переходником за 1 рейс проходили до 2,8 м.

Бурение с плавсредств (баржа, понтон, плот и т.п.) не так уж и сложно, как представляется даже опытным буровикам. Самое сложное - установить плавсредство (далее - баржа) жестко на точку бурения. Например, на р. Таз бурили скважины глубиной 40 м от реки с баржи с двумя якорями. Двух якорей было недостаточно. В данной ситуации выход был один - после установки якорей, на все время бурения, катер стоял на «подработке» с противоположного борта от якорей.После установки баржи на точку бурения 3 часа перерыв до полной фиксации баржи в одной точке. Затем начинали опускать обсадные трубы до дна реки. Трубы применяли Д - 168 * 7 мм с резьбой «труба в трубу» (это лучший вариант соединения) и на стыках резьбы обязательная «прихватка» сваркой в ​​трех четырех точках (во время подъема труб «прихватка» легко снимается шлифмашинкой). Ну, а далее бурение, как с поверхности земли, главное не делать резких движений гидравликой во время спускоподъемных операций.

р. Таз (Ямал)

р. Таз (Ямал)

Таким образом можно сказать, что при бурении инженерно-геологических скважин буровой установкой УРБ-2А2 успешно применяется бурение с продувкой забоя сжатым воздухом и промывкой жидкими очистительными агентами (вода, глинистый раствор, эмульсии), бурение с поверхности воды и со льда. В условиях крайнего Севера УРБ-2А2 показала хорошие результаты по проходке скважин и отбору образцов в многолетнемерзлых грунтах.При бурении «всухую» в многолетнемерзлых и талых грунтах буровая установка УРБ-2А2 выполняет основные требования инженерно-геологических изысканий - отбор образцов (монолитов) с ненарушенной структурой и естественной влажностью.

Также необходимо отметить, что буровая установка УРБ-2А2 при инженерно-геологических исследованиях полный комплекс полевых опытных и опытно - фильтрационных работ:

  • Проведение штамповых испытаний (определение в полевых условиях деформации Е, МПа песчаных, глинистых, органо-минеральных и соответствующих грунтов по ГОСТ 20276-99) с применением штампа ШВ60;
  • Статическое зондирование немерзлых песчаных и глинистых грунтов по ГОСТ 19912-2001 (комплексная оценка физико-механических свойств грунтов в соответствии с СП 11-105-97), с применением винтового зондировочного механизма МВЗ-01 усилие увеличивает до 10 т.с;
  • Опытные откачки из скважины (определение коэффициента фильтрации и дебита водоносных пластов).

Удачный (Якутия), суточная опытная откачка

г. Ачинск

УРБ 2А2

Оборудование для работы должно быть лучшего качества, и тогда вы добьётесь успеха в выбранной профессии. В БурСпецТехнике буровая установка УРБ-2А2 отличается невысокой ценой и лучшими сосиками.

Основа нашей уверенности в 100% -ном качестве - это:

  1. Мощная производственная база.
  2. Квалифицированные сотрудники, чей профессионализм проверен годами.

Для покупателей предусмотрена возможность заказа различных проектов, а также разнообразные варианты выгодной покупки оборудования. На сегодняшний день УРБ 2А2 является одной из самых популярных причин своей универсальности и отличной работы.В случае необходимости можно воплотить в жизнь пока не существующую модель или выбрать готовую из широкого ассортимента нашего каталога.

Каждому клиенту доступны особые привилегии и преимущества. Вы смело можете рассчитывать на всё, что предлагает БурСпецТехника. Плюсы, которые можно получить:

  • Помощь в подборе техники. Нередко главное препятствие для новичка - непонимание того, какую именно модель нужно приобрести. У нас в этом помогают специалисты. Вы сможете сделать правильный выбор и при этом заплатить приемлемую сумму.
  • Адаптация техники к региону. Для заказанной модели характеристики могут быть скорректированы, например, в соответствии с особенностями климата.
  • Любая комплектация на выбор. Также возможна профессиональная помощь в её правильном подборе.
  • Специальное (индивидуальное) проектирование модели, если это нужно покупателю. Функции реализованы в равнении на то, что необходимо в конкретном случае. Затем выпускается готовое оборудование по этому проекту.
  • При составлении технического задания на индивидуальный проект вы можете задействовать своих специалистов-буровиков.Так вы получите готовую модель, полностью адаптированную под профессиональные требования именно ваших сотрудников. УРБ 2А2 - современное оборудование для успешной работы

УРБ-2а-2 НОВАЯ

Буровая установка УРБ-2а-2 - своеобразная классика буровой техники. За прошедшие годы первого выпуска данного устройства, установка лишь набирала популярность за счет своей надежности, удобства и внушительных характеристик.

Сегодня мы представляем Вашему вниманию обновленную версию классической установки - УРБ-2а-2 NEW !

Обновленная установка обладает всеми преимуществами модели, дополненные современными улучшениями.

Ключевым преимуществом обновленной версии установки является возможность мощным и очень компактным буровым насосом Zysko , который способен полностью заменить устаревшие модели насосов НБ-32 и НБ-4!

Усиленная мачта буровой в 1,7 раза превосходит стандартную конструкцию по прочности на изгиб и кручение, конструктивные свойства платформы значительно доработаны и улучшены.Увеличен ресурс редукторов за счет модернизации процесса сборки и обкатки на испытательных стендах.

Применение клапанов производства Италии и Португалии обеспечивает повышение надежность гидравлической системы , использование итальянских фильтров в системе фильтрации масла, оснащенных датчиком загрязнения, снижает риск возникновения внештатных действий при запуске устройства при низких показателях температуры.

Пример работы через счет удобного размещения системы подачи промывки / продувки на сальник вращателя коллектор с кранами высокого давления - непосредственно рядом с пультом управления.Такое размещение позволяет оперативно управлять потоками и использовать сброса.

В обновленной версии УРБ-2а-2 не только продуманы системы для перевозки бурового оборудования, которое теперь позволяет транспортировать грузы до 5 метров длиной, но и лестница для подъема и удобная откидная площадка для оператора установки.

Установка может быть дополнительно оснащена гидравлическими трубозажимами , что позволит в 3 раза сократить скорость проведения спуско-подъемных операций! Предусмотрена возможность дополнения установки палубной системы статического зондирования, установить подъема обсадной колонны и множеством других устройств для повышения скорости и качества вашей работы.

УРБ2А2 - БуроВики

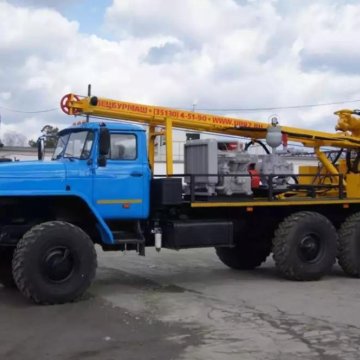

Буровая установка УРБ2А2

УРБ-2А2 - это установка разведочного бурения уже ставшая легендой среди буровиков. Этот станок гидравлическим подвижным вращателем, предназначенный для бурения поискин, и геологоразведки. Большое количество этих станков определило развитую ремонтную базу. В центральных регионах он пользуется бешенным спросом у бурильщиков воды. В зависимости от квалификации бурового мастера, на нем делают даже промышленные скважины! Данная буровая установка комплектуется как буровыми насосами для бурения с промывкой, так и компрессором для бурения с продувкой воздухом.Классический вариант бурения на второй водоносный горизонт (на известняк) в Подмосковье - сначала бурится скважина с промывкой до известнякового слоя, ставится пневмоударник, проходится слой известняка - скважина на воду почти готова.

Также на УРБ-2а2 возможно бурение шнеками на глубину до 30 метров (Есть случаи бурения сверх 50метров глубиной)

Установка разведочного бурения УРБ-2А2 спроектирована для бурения вращательным способом геофизических скважин с промывкой (очисткой забоя скважины буровым раствором - при помощи бурового грязевого насоса), продувкой (очисткой забоя скважины сжатым воздухом - при помощи компрессора) или шнекового бурения.

Установка может быть смонтирована на шасси автомобилей повышенной проходимости таких как УРАЛ, ЗИЛ, КАМАЗ, АМУР, а также других марок; на гусеничных шасси МТЛБУ, ТТ-4, ГАЗ-71 и других. Буровая установка запитана от КОМ - коробки отбора мощности от двигателя транспортных средств.

Составляющие Элементы

Буровая установка УРБ-2а2 состоит из рамы , на которой смонтирована мачта с подвижным гидравлическим вращателем, гидродомкрат перемещения вращателя, гидравлические домкраты для опора буровой установки наземле, гидравлический домкрат поднимающий мачту, раздаточная коробка, гидравлическая система управления, пульт управления буровой установкой.также на платформе буровой установки УРБ-2а2 смонтированы буровой насос или компрессор, в некоторых модификациях есть два насоса, либо два компрессора, есть насос и компрессор и даже насос и два компрессора на одной буровой установке урб-2а2.

Таблица 1. Техническая характеристика буровой установки УРБ-2А2

Параметры Значения параметров
Глубина бурения, м, при диаметре скважин, мм:


118 с промывкой;
93 с промывкой;
135 с продувкой;
135 шнеками.

100
200
30
30

Начальный диаметр скважины, мм 190
Диаметр бурильных труб, мм 60,3, 63,5
Частота вращения, об / мин 140; 225; 325
Крутящие моменты, передаваемые вращателем, Н. м 1580; 990; 690
Тип подачи Канатная с приводом от гидроцилиндра
Скорость подачи, м / с:

вверх
вниз

0-0,6
0-1,1

Длина хода подачи, мм 5200
Грузоподъемность, кН 40
Принудительная нагрузка на инструмент, кН 26
Мачта:


высота мачты, мм
длина бурильных труб, мм
угол наклона мачты от горизонтали, градус

Сварная из труб


8370
4500
90

Мощность, передаваемая раздаточной коробкой автомобиля для привода

маслостанции и бурового насоса, кВт

44
Буровой насос:


подача, л / с
давление, МПа

НБ-32


10
4,0

Компрессор:


подача, м³ / мин
давление, МПа

КТ-7


6
0,45

Габариты в транспортном положении, мм 8820х2450х3370
Масса установки, кг 10080
В том числе монтируемого оборудования, кг 4370

Производители УРБ2А2

  • Завод имени Воровского
  • Спецбурмаш
  • МОЗБТ
  • ЗБМ (Екатеринбург)
  • Завод буровой техники (Санкт-Петербург)
  • УралСпецАвто

Модификации УРБ2А2

  • УРБ-2Д3
  • УРБ-1В2
  • УРБ-4Т
  • УРБ-2НТ
  • УРБ-2А2Д
  • УРБ-51
  • УРБ-2М
  • УРБ-2А-2Т
  • УРБ-12.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
