Урал 4320 технические характеристики (ТТХ): грузоподъемность, расход топлива, двигатель

Урал 4320 — полноприводный трехосный грузовой автомобиль с колесной формулой 6х6. Его основным преимуществом среди аналогов является высокая проходимость — машина без проблем преодолеет болотистую местность, канавы, подъемы, рвы. Обладает грузоподъемностью в 10 тонн. Широко используется российскими и зарубежными вооруженными силами.

История Урала 4320

Массовое производство машин Урал 4320 стартовало в ноябре 1977 года. В отличие от предшественника Урала 375, в этой модели:

• бензиновый карбюраторный двигатель, потребляющий до 70 литров топлива за 100 км, был заменен дизельным;
• установлена более функциональная коробка передач;
• усовершенствован силовой агрегат.

Спустя 10 лет, общее количество произведенных единиц превысило отметку в 1 миллион, что было обусловлено большим спросом от Министерства обороны и отечественных предприятий нефтегазовой промышленности, постоянным экспортом. Осенью 2015 года вместо Урала 4320 на рынке грузового транспорта появился Урал Next с большим числом модернизированных агрегатов и узлов. При этом модель 4320 до сих пор экспортируется в другие страны.

Все модификации Урала 4320

На протяжении всего времени производства данной модели грузового полноприводного автомобиля на Уральском заводе было выпущено несколько модификаций, каждая из которых наделялась особыми преимуществами:

• 4320–01 — заменены коробка переключения передач, обустройство кабины и платформа, установлен двигатель от КамАЗа;
• 4320–10 — оснащен силовым агрегатом с 6 цилиндрами, который обеспечивает 180 л. с., предусмотрена лебедка для нештатных ситуаций;
• 4320–31 — силовой агрегат становится 8-цилиндровым, что увеличивает мощность до 240 л. с.;
• 4320–30 — существенно увеличивается грузоподъемность, изменяется база колес;
• 4320–41 — заменен двигатель на ЯМЗ-236 НЕ 2 от 2002 года, с мощностью 230 л. с. и полным соответствием Euro-2;
• 4320–40 — отличается от предыдущей модели более удлиненной базой колес;
• 4320–44 — также не имеет больших отличий от 4320–40, изменения коснулись лишь внутреннего обустройства водительской кабины;
• 4320–45 — модифицированная машина 4320–44 с увеличенной длиной базы;
• 4320–48 — специальная версия Урала 4320, предназначенная для установки спецоборудования, оснащена силовым агрегатом ЯМЗ-7601.

По мере появления новых модифицированных версий значительно увеличивалась мощность мотора. С недавнего времени завод стал делать упор не только на внедорожные свойства машины, но и на степень комфорта пребывания в кабине. Подогрев сидения, три способа его регулировки, подлокотники, подголовники, гидроусиление рулевого управления и ремни безопасности обеспечивают максимальное удобство при длительных переездах.

Технические характеристики

Урал 4320 имеет оптимальный запас прочности и ремонтопригоден в любых условиях, что делает его идеальной машиной для армии. Конструкция довольно простая. Предусмотрено несколько вариаций двигателей, мощностью которых достигает 300 лошадиных сил, коробка переключения передач может иметь 5 ступеней. Максимально возможное количество топлива для взятия на борт — 360 литров, большая часть моделей вмещает только 300 л. Средний расход топлива на 100 км составляет 42 л.

Основные габариты
Длина	7,366 м
Ширина	2,5 м
Высота	2,715 м
Дорожный просвет	0,4 м
Передняя, задняя колея	по 2 м
Колесная база	3,525 м + 1,4 м
Радиус разворота	от 11,4 м
Габариты кузова	3,8 м×2,33 м×1000 м
Весовые данные
Общая масса машины	15,205 т
Грузоподъемность фактическая	6,855 т
Масса снаряженная	8,05 т
Допустимая нагрузка на переднюю ось	4,635 т
Нагрузка на заднюю ось	10,57 т
Вес буксируемого прицепа	10,57 т

Технические характеристики Урала дают возможность легко преодолеть брод глубиной до 1,5 м (благодаря тщательной герметизации, изоляции основных узлов и агрегатов). Эксплуатация машины возможна в диапазоне от –40 до +50 градусов. Максимальная скорость автомобиля — 85 км/ч, угол подъема — 60%.

Кабина оснащена двумя дверьми, рассчитана на трех человек. В отдельных моделях возможна организация спального места. С 2009 года кабина Урала 4320 изготавливается из стеклопластика.

Техническая характеристика Урала 4320

Предназначение Урала 4320

Ключевое предназначение машины Урал заключается в следующем:

• пассажирские перевозки;
• транспортировка грузов различных габаритов;
• буксировка прицепов, различной спецтехники.

Широкое применение машины обусловлено возможностью передвижения по любым поверхностям, в том числе по бездорожью (на пересеченной местности). Последнее свойство обеспечивается за счет мощных дизельных моторов, колесной формулы 6×6 и внушительного дорожного просвета.

Базовое шасси Урала 4320 часто использовалось как основа для создания:

• тентованных, бортовых машин удлиненной и стандартной сборки;
• вахтовых 30 и 22-местных автобусов;
• топливозаправщиков;
• автоцистерн;
• седельных тягачей;
• коммунальной, дорожной техники;
• спецустановок для газодобычи и нефтедобычи;

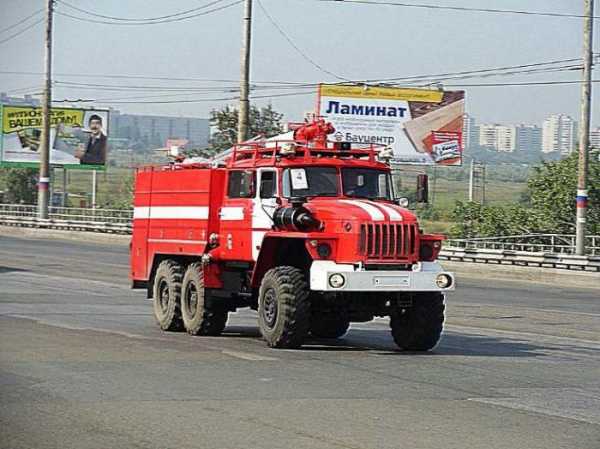

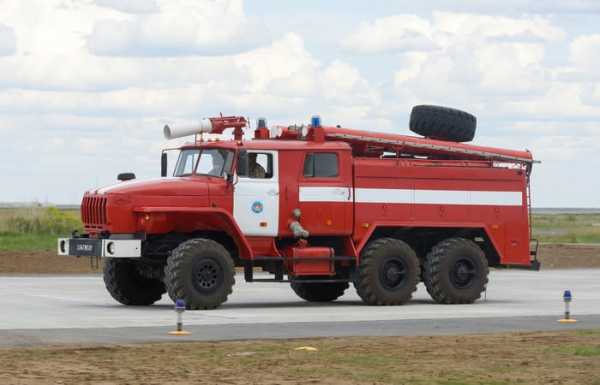

• пожарных машин и др.

Ведущими аналогами на сегодняшний день выступают: КрАЗ 255Б, КамАЗ 4310, ЗИЛ 131. Урал Next является усовершенствованной версией. На отечественном рынке довольно много подержанных грузовых автомобилей, поэтому приобрести таковой для личного пользования не составит труда.

Грузовик Урал 4320 и его модификации производятся и используются уже более 40 лет. Технические особенности позволяют проезжать там, где дорога закрыта для других машин, перевозить любые грузы, выдерживать очень низкие и большие температуры. Высокая степень безопасности проверена и доказана годами активной эксплуатации. Исходя из этого, данный автомобиль наверняка еще очень долго будет одной из самых популярных грузовых моделей на рынке автотранспорта.

Видео: Урал 4320-0911-30

specnavigator.ru

технические характеристики (ТТХ), грузоподъёмность, расход топлива на 100 км, военный с консервации

Грузовой автомобиль Урал-4320 выпускается более 40 лет, а учитывая унификацию многих узлов с Урал-375, срок жизни машины перевалил за 55. Секретом долголетия является прочная конструкция и отличная проходимость. Грузовики остаются востребованными армией и гражданскими службами, нуждающимися в подобной технике.

Об огромном потенциале шасси свидетельствует тот факт, что появившийся в 2015 году Урал-Некст базируется на узлах ходовой части модели 4320. Обновлению подверглась кабина и силовая установка. Общая концепция трансмиссии осталась неизменной.

Содержание статьи

История создания

Появление дизельного вездехода Урал-4320 связано с ростом цен на бензин, который использовался в качестве топлива на Урал-375Д. Новый грузовик имел меньший расход топлива, но по проходимости несколько проигрывал бензиновому собрату.

В ходе серийного производства грузовик несколько раз модернизировался, получал новые двигатели и коробки передач. При этом внешний облик машины изменился мало.

Выпуск различных вариантов Урал-4320 в настоящее время продолжается. Грузовики поставляются с несколькими типами двигателей, с различной колесной базой и грузоподъемностью.

Серийное производство вездеходов Урал-4320 началось в 1977 году.

Машина широко унифицирована по ряду узлов с бензиновым вездеходом Урал-375Д. Параллельный выпуск бензиновых и дизельных версий продолжался до 1992 года.

Описание конструкции

Основой вездехода является рама, составленная из двух лонжеронов, отштампованных из стали, поперечин и переднего буфера. Лонжероны имеют переменное сечение по длине, обеспечивающее равномерную прочность и жесткость конструкции.

Соединение элементов рамы выполнено при помощи заклепок. Последняя поперечина оснащена буксировочным прибором. На раме установлен топливный бак. Заправочный объем его составляет 300 л.

Передний мост установлен на продольных рессорах, дополненных гидравлическими амортизаторами. На полуосях и раме установлены резиновые ограничители хода подвески. Передний конец рессоры установлен на кронштейне через палец, задний конец – подвижно установлен в проушине.

Один из листов имеет ограничительный изгиб, предотвращающий выпадение рессоры из кронштейна. Задняя подвеска балансирная, рессора свободно ходит в проушинах, установленных на мостах.

Двигатели

На вездеходах Урал-4320 использовалось несколько типов дизельных двигателей. Тип двигателя отражается в индексе модификации, добавляемом к модели. «Чистый» вариант 4320 оснащен атмосферным дизельным двигателем типа КамАЗ-740.

Мотор имеет V-образную схему расположения восьми цилиндров и развивает мощность 210 л.с.

Версия Урал-4320-31 отличается применением 8-цилиндрового силового агрегата ЯМЗ-238М2. Мотор построен по V-образной схеме, развивает мощность 240 л.с. и соответствует нормативам Евро-0. Аналогичный дизель установлен на модификациях 4320-30. Технические характеристики Урал-4320-31 не отличаются от базового варианта.

Модификация Урал-4320-10 оснащается 180-сильным дизельным мотором ЯМЗ-236М2. Шестицилиндровый двигатель имеет V-образную компоновку, атмосферную систему питания воздухом. Первые выпуски машин с мотором ЯМЗ-236 имели моторный отсек как у вездеходов с двигателем КамАз-740. С середины 2000-х годов стал использоваться удлиненный отсек, ставший стандартным для всех вариантов вездеходов Урал-4320.

Версии 4320-41 и 4320-40 получили аналогичный по конструкции дизель, но оснащенный турбокомпрессором и промежуточным охладителем сжатого воздуха. За счет турбины мощность выросла до 230 л.с. Еще одним отличием является соответствие нормам выхлопа Евро-2 (против Евро-0 у атмосферного мотора). Расход топлива на Урал-4320 с турбодизельными силовыми установками несколько ниже.

Трансмиссия

Вездеходы с дизелем КамАЗ оснащались 5-скоростной коробкой ЯМЗ-141 и двухдисковой муфтой сцепления сухого типа. Машина Урал-43206 укомплектована 5-ступенчатой коробкой передач типа ЯМЗ-236У. Приводы сцепления на всех вариантах коробки передач оснащены усилителем пневматического типа.

В дополнение к основным коробкам передач на всех вездеходах Урал-4320 применяется двухскоростная раздаточная коробка.

Крутящий момент от коробки передается на редуктор при помощи короткого карданного вала. В состав коробки входит межосевой дифференциал, оснащенный механизмом блокировки. Дифференциал имеет несимметричную схему распределения момента.

Управление коробкой и раздаточным редуктором механическое, осуществляется с места водителя при помощи рычагов и системы тяг. На раздаточном редукторе устанавливается коробка отбора мощности, применяемая для привода лебедки самовытаскивания, установленной под грузовой платформой в задней части вездехода. Привод лебедки выполняется тремя карданными валами.

Мосты оснащены унифицированной главной парой, с двойным преобразованием крутящего момента. Первая ступень редуктора состоит из конических шестерен со спиральной формой зуба. Вторая ступень включает в себя две цилиндрические прямозубые шестерни. Вездеходы Ураз-4320 могут комплектоваться редукторами с передаточным числом 6,7…8,9 (всего четыре варианта передаточных чисел).

За главной парой установлен дифференциал конического типа, управляющий вращением полуосей.

Мосты имеют проходную схему, средний мост используется для привода редуктора заднего моста. Полуоси переднего моста оснащаются поворотными кулаками, оснащенными шарнирами равных угловых скоростей.

Рулевое управление и электросистема

Рулевое управление автомобиля Урал-4320 оснащено гидравлическим усилителем, действующим в две стороны. Рулевая колонка связана с редуктором при помощи карданного вала. Колонка не регулируется. На вездеходах Урал-4320 используется электрическая система с рабочим напряжением 24В. Отрицательные выводы подключены к кузову автомобиля.

Тормозная система

Тормоза имеют комбинированный гидропневматический привод. Гидравлика имеет две раздельные ветви. Первая управляет тормозами переднего и среднего моста, вторая – выполняет торможение колес заднего моста. На задней поперечине рамы установлен кран для подключения пневматических тормозов прицепа.

Стояночный тормоз автомобиля Урал-4320 установлен на выходном валу раздаточного редуктора. Тормоз подключен к тормозному крану прицепа механической тягой. Для улучшения тормозных характеристик установлен моторный компрессионный тормоз, отключающий подачу топлива к форсункам.

Тормозные механизмы барабанного типа, оснащены системой автоматического регулирования зазора между накладками и поверхностью трения барабана. Механизмы расположены непосредственно у колес вездехода.

Кузов и другое оборудование

Вездеход Урал-4320 оборудован полностью металлической кабиной, оснащенной распашными дверями. В кабине установлено регулируемое сидение водителя и жестко закрепленное двухместное сидение для пассажиров.

Салон оснащен системой вентиляции и подогрева воздуха.

Сзади кабины установлена металлическая грузовая платформа, укомплектованная съемным тентом. Для установки тента применены дуги, которые устанавливаются в направляющие пазы на боковых бортах. Платформа оснащена двумя откидными скамейками вдоль бортов и дополнительной съемной скамьей, устанавливаемой по центру.

Скамьи рассчитаны на размещение 27 человек. Платформа грузовика Урал-4320 имеет грузоподъемность 5000 кг при эксплуатации вездехода по дорогам с любым покрытием. Габаритные размеры платформы не изменились по сравнению с Урал-375Д.

Технические характеристики

Завод выпускает не менее сотни вариантов Урал-4320, в таблице приведены основные варианты.

	Урал-4320	Урал-4320-41	Урал-4320-31
Грузоподъемность, кг	5000	6855
Вес снаряженный, кг	8440	8265	8050
Масса прицепа, кг	7000	11500
Длина, мм	7366	7588
Ширина, мм	2500
Высота, мм	3005	2805
База, мм	3525+1400
Расход топлива на 100 км, л	26	40	35

Применение и интересные факты

Для поставок в армию создано шасси Урал-4320-01, используемое для установки спецтехники. Шасси Урал-43203-01 предназначено для размещения фургонов типа «кунг». При установке мотора ЯМЗ-236НЕ2 индекс шасси меняется на Урал-4320-1951-60.

Для монтажа тяжелого армейского или военного оборудования используется удлиненное шасси Урал-4320-1912-40, оснащенное системой дополнительного отбора мощности. Шасси без отбора имеет обозначение Урал-4320-1951-40. Габариты шасси приведены в таблице.

База, мм	База, мм
Общая длина, мм	8980
Длина рамы под установку оборудования, мм	5618
Грузоподъемность, т	12

На базе Урал-4320 создано несколько бронированных армейских автомобилей. Существуют версии с бронированной кабиной или с установкой на грузовой платформе бронированного модуля для перевозки личного состава.

Капотная компоновка машины повышает живучесть техники и обеспечивает повышенную безопасность при подрывах на минах и фугасах.

Модель армейского грузовика Урал-4320 в масштабе 1:35 производится российской компанией «Звезда» (номер по каталогу 3654) и китайской «Трампетер». Отечественная модель дешевле, китайская имеет улучшенную проработку мелких деталей. Для моделей выпускаются дополнения (смоляные колеса, наборы фототравления), которые улучшают копийность.

Видео

warbook.club

Автомобиль Урал-4320 и его характеристики

Запасные части для грузовых автомобилей Урал, Краз, МАЗ, Камаз. Детали двигателей ЯМЗ-236, ЯМЗ-238

__________________________________________________________________________

__________________________________________________________________________

Автомобиль Урал-4320 и его характеристики

___________________________________________________________________________

Автомобили Урал-4320 (6х6) с дизельными двигателями ЯМЗ-236М2 и ЯМЗ-238М2, трехместной цельнометаллической кабиной, расположенной за двигателем, предназначены для перевозки грузов, людей и буксирования прицепов по всем видам дорог и местности.

Автомобиль-тягач Урал-4320 унифицирован по ряду узлов и агрегатов с автомобилем Урал-375.

Автомобиль Урал-4320 имеет современную конструкцию, обеспечивающую ему существенно более высокий уровень эксплуатационно-технических характеристик, чем у предыдущей модели Урал-375Д.

Автомобиль Урал-4320 оснащен механизмами блокировки межосевых и меж колесных дифференциалов двух задних мостов.

Базовыми моделями являются автомобили многоцелевого назначения Урал-4320-10 и Урал-4320-31, созданные путем модернизации автомобиля Урал-4320.

Автомобили Урал-4320 рассчитаны на эксплуатацию при температурах окружающего воздуха в диапазоне от плюс 50 до минус 45 °С (кратковременно до минус 50 °С).

На базе автомобилей Урал-4320-31 и Урал-4320-10 выпускаются следующие модификации:

Автомобиль Урал-43202-0351-31 общего транспортного назначения с деревянной платформой;

Седельные тягачи Урал-4420-10 и Урал-4420-31 предназначены для буксирования специальных полуприцепов по всем видам дорог и местности;

Тягач Урал-44202-0311-31 предназначен для буксирования полуприцепов по всем видам дорог;

Седельный тягач Урал-44202-0612-30 предназначен для буксирования полуприцепов по аэродромам и ровным площадкам;

Автомобиль Урал-4320-0911-30 с увеличенной базой предназначен для перевозки грузов и людей по всем видам дорог и местности;

Автомобили Урал-4320-0611-10 и Урал-4320-0611-31 с деревянной платформой и тентом предназначены для перевозки грузов.

На базе автомобилей Урал-4320 выпускаются шасси с аналогичными техническими характеристиками (включая шасси под кузова-фургоны).

Возможны различные комплектации по наличию лебедки или без нее, по расположению держателя запасного колеса за кабиной, в задней части рамы (с вертикальным или горизонтальным расположением) или без держателя (с временным технологическим креплением на раме), с отборами механической мощности от коробки передач (КОМ) и раздаточной коробки или без них, наличием тягово-сцепного устройства для буксирования прицепов или без него.

Автомобили-тягачи Урал-4320 допускается эксплуатировать с прицепными системами, имеющими пневмовыводы и электровыводы, пневматический вывод тормозной системы, тормозные системы, полную массу, соответствующую технической характеристике, и сцепное устройство для прицепов или сцепной шкворень для полуприцепов с диаметром А, равным 50,8 мм и присоединительные размеры для номинальной нагрузки на седло от 49,0 кН (5,0 тс) до 83,4 кН (8,5 тс).

Основными прицепами и полуприцепами к указанным автомобилям и седельным тягачам являются прицепы моделей 782Б (2ПН-4М), ГКБ-8350 и полуприцепы ОдАЗ-935, ОдАЗ-9370 — для Урал-44202-0311-31.

Технические характеристики автомобиля Урал-4320

Базовые параметры Урал-4320

Колесная формула — 6×6

Масса снаряженного автомобиля, кг — 9 750

Полная масса автомобиля, кг — 19 975

Масса размещаемого и перевозимого груза, кг — 10 000

Масса буксируемого прицепа, кг — 11 500

Максимальная скорость, км/ч — 85

Емкость топливного бака, л — 300

Дорожный просвет, мм — 360

Габаритные размеры автомобиля, мм — 9545х2500х3075

Бортовая платформа Урал-4320

Тип — Металлическая с задним откидным бортом, удлиненная, оборудована съемными дугами и тентом, боковыми откидными и съемной средней скамейками.

Количество мест для перевозки людей — 28

Внутренние размеры кузова, мм. — 5685х2330х1000

Кабина Урал-4320

Тип кабины — Цельнометаллическая, трехместная, двух дверная, оборудована средствами повышенной термошумоизоляции, системой вентиляции и отопления, регулируемым сиденьем водителя.

Двигатель Урал-4320

Модель — ЯМЗ-236НЕ2 дизельный, четырехтактный, шестицилиндровый, с непосредственным впрыском топлива , V-образный.

Рабочий объем, л. — 11,15

Номинальная мощность при 2100 1/мин, кВт (л.с.) — 169 (230)

Максимальный крутящий момент при 1100-1300 мин-1, Н.мкгс/м — 882 (90)

Трансмиссия Урал-4320

Рулевое управление — Со встроенным гидравлическим усилителем двухстороннего действия.

Сцепление — ЯМЗ-182, фрикционное, сухое, однодисковое, диафрагменное, с диафрагменной пружиной вытяжного типа.

Коробка передач — ЯМЗ-236У, механическая, трехходовая, пятиступенчатая с синхронизаторами на 2, 3, 4, 5 передачах.

Раздаточная коробка — Механическая, двухступенчатая с блокируемым межосевым дифференциалом.

В раздаточной коробке Урал-4320 установлен межосевой блокируе­мый дифференциал, распределяющий крутящий момент между пе­редним ведущим мостом и двумя ведущими мостами задней тележки в отношении 1 : 2.

Управление этими редукторами механическое, при помощи системы тяг и рычагов.

Карданная передача — Открытая, с четырьмя валами, с шарнирами на игольчатых подшипниках.

Ведущие мосты — Проходного типа с верхним расположением главной передачи.

Во всех ведущих мостах Урал-4320 применена двойная главная передача, состоящая из пары конических шестерен со спиральным зубом и пары косозубых цилиндрических шестерен.

В приводе к колесам за главными передачами установлены обычные конические межколесные дифференциалы.

Подвеска Урал-4320

Передняя подвеска — На двух полуэллиптических рессорах с гидравлическими телескопическими амортизаторами.

Задняя подвеска — Балансирная с реактивными штангами.

Тормозная система Урал-4320

Рабочая тормозная система — Барабанного типа с пневмогидравлическим приводом.

Вспомогательная тормозная система — Тормоз-замедлитель моторного типа, компрессионный, устанавливается в системе выпуска газов.

Стояночная тормозная система — Тормозной механизм барабанного типа, установлен на выходном валу раздаточной коробки.

Электрооборудование Урал-4320

Система электрооборудования — Однопроводная, с номинальным напряжением 24В

Аккумуляторная батарея — 2 шт., ёмкость 190 А/ч каждая

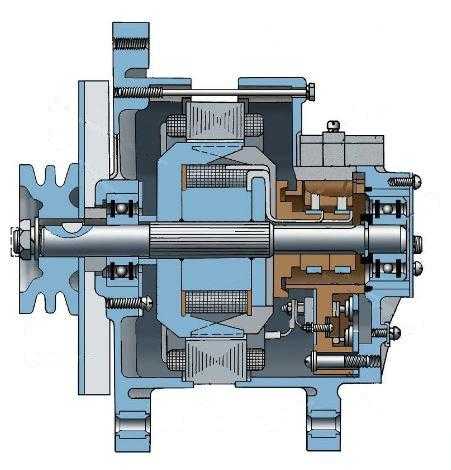

Генератор — Переменного тока, мощность 1000 Вт, работает совместно с бесконтактным регулятором напряжения.

Стартер — Электромагнитного включения, максимальная мощность 8,2 кВт.

Ходовая часть автомобиля-тягача Урал-4320

Рама — Клепанная, удлиненная, состоит из двух штампованных лонжеронов, соединенных между собой поперечинами.

Колеса — Дисковые.

Шины — 1200х500х508 156F ИД-284, пневматические, камерные, с регулируемым давлением.

Для более эффективного выполнения различных видов транс­портных работ и возможности монтажа на шасси различного обору­довании на базе автомобилей Урал-4320 выпускается семейство автомобилей.

Все автомобили выполнены как автомобили высокой проходимости с колесной формулой 6 X 6 и имеют одинаковую компоновку, при которой сохранено традиционное размещение двигатели под капотом, а кабина размещается за двигателем.

Автомобили имеют широкий модельный ряд, а также шасси без платформы с вертикальным и горизонтальным держателем колеса, шасси с увеличенной длиной задней части рамы под установку кузова фургона и другие модификации.



_________________________________________________________________________

_________________________________________________________________________

_________________________________________________________________________

_________________________________________________________________________

• Гидроусилитель руля Маз-5551, 5549, 5335, 5336, 5337
• Передняя ось и рулевые тяги Маз-5551, 5549, 5335, 5336, 5337
• Регулировка сцепления Маз-5551, 5549, 5335, 5336, 5337
• Регулировка и ремонт КПП Маз-5551, 5549, 5335, 5336, 5337
• Ремонт и обслуживание заднего моста Маз-5551, 5549, 5335, 5336, 5337
• Детали переднего моста и рулевые тяги Маз-5516, 5440
• Рулевое управление Маз-5516, 5440
• Детали ведущих мостов Маз-5516, 5440

autotextrans.ru

Автомобиль «Урал-5557»: описание, технические характеристики

Грузовые автомобили «Урал» – это техника более чем трехсот моделей и модификаций для многих отраслей промышленности и сельского хозяйства. А шасси «Урал» с высоким уровнем проходимости используются для 180 видов спецтехники.

История создания

Первый отечественный дизельный грузовой автомобиль «Урал-4320» был выпущен на Уральском автозаводе в 1977 году. На его базе в конце 1983 года стали выпускать новую модель — «Урал-5557».

В начале 1982 года была принята Продовольственная программа СССР. Она включала в себя множество мер материально-технического, экономического, социального и организационного плана, которые были направлены на решение проблемы с продовольствием в стране.

Новые большегрузные самосвалы повышенной проходимости были предназначены для выполнения в условиях сельскохозяйственного производства транспортно-технологических функций.

Устройство автомобиля

«Урал-5557» был создан в первую очередь для сельского хозяйства. Шасси с обычной стандартной трехместной кабиной без спального места изначально комплектовалось самосвальной платформой площадью 10,5 кв. м и максимальным объемом 17,5 куб. м, а затем уже на нем стали монтировать специальное оборудование.

Самосвальная металлическая платформа крепится к надрамнику с помощью быстроразъемных соединений.

Платформа самосвала была новым конструктивным решением для того времени. Процесс разгрузки мог происходить в правую и левую стороны. Борта при подъеме платформы откидывались автоматически, и груз не попадал под колеса при выгрузке. Закрывались борта с помощью гидроцилиндров, которые управлялись водителем из кабины. Комплектовалась платформа козырьком и надставными бортами, которые автоматически и открывались и закрывались. Надставные борта были предназначены для полного использования грузоподъемности самосвала, если нужно было перевозить сельхозпродукцию с малым удельным весом. Отбойный козырек уменьшал при разгрузке потери груза.

Для повышенной проходимости в сочетании дорожным просветом 36 см и всеми ведущими колесами на шасси установили колеса с низким и широким профилем резины. Особенностью этого автомобиля стала централизованная регулировка давления в шинах в диапазоне от 1 до 3,5 атмосферы. «Урал-5557» может передвигаться по бездорожью, снегу, льду, грязи и болотистой местности, преодолевать водные преграды, глубина которых достигает 0,7 м. Максимальный угол подъема на пересеченной местности — 40°.

Система управления платформой

Самосвальная платформа автомобиля и прицеп управляются с помощью сложной гидросистемы. В нее входят трехступенчатый телескопический цилиндр, гидроцилиндр, поднимающий борта, бак, в который можно залить 46 литров рабочей жидкости, распределительный агрегат, который управляет подъемом платформы, а для управления прицепом — гидравлические выводы.

Переворачивающаяся платформа при боковой разгрузке может опрокидываться и вправо и влево на 45 градусов.

Управление как платформой, так и прицепом из кабины – одна из особенностей, которыми отличается автомобиль «Урал-5557».

Технические характеристики

Самосвал был настолько удачно спроектирован, что может передвигаться со скоростью от 2 км/ч радом с комбайном во время уборки урожая и развивать максимальную скорость 75 км/ч при полной загрузке до 18 тонн (в кузове – 7 и в прицепе – 11,5 тонны) и собственной распределенной массе в 4,3 т на переднюю ось и 12 т на заднюю тележку. Когда скорость тяжелого грузовика достигает 40 км/ч, тормозной путь составляет немногим больше 17 метров. Пневмогидравлическая двухконтурная тормозная система предназначена для раздельного торможения переднего и задних мостов.

На автомобиле устанавливаются турбированный шестицилиндровый дизельный двигатель ЯМЗ-236НЕ2 или ЯМЗ-236М2 мощностью 230 л. с. и 240 л.с. соответственно.

Двухдисковое сцепление в трансмиссии, пятиступенчатая механическая коробка передач с передаточным числом 7,32, в конструкции мостов двухступенчатая раздаточная коробка и унифицированная двойная главная передача, передняя и задняя подвески — зависимые рессорные с амортизаторами – позволяют устанавливать на шасси множество вариантов технологического оборудования.

Преимущества автомобиля «Урал-5557»

Технические характеристики тяжелого грузовика позволили при незначительных доработках собирать на его базе не только самосвальную, но и автокрановую технику, автоцистерны и топливозаправщики, вахтовые автобусы и ремонтные мастерские, агрегаты для нефтяной и лесной промышленности, дорожно-транспортного строительства. Бывший самосвал для сельского хозяйства стал многоцелевым универсальным автомобилем. Новые модификации сохраняют все достоинства исходной модели:

— высокая проходимость без большого разрушающего воздействия на грунт за счет широкопрофильных с централизованной системой регулирования воздуха шин;

— высокие тяговые качества в тяжелых полевых и дорожных условиях;

— унификация узлов и агрегатов, позволяющая снизить расходы на производство, эксплуатацию и техническое обслуживание;

— эксплуатация в диапазоне температур от -45 °С до +45 °С.

Еще одно достоинство — схема генератора: автомобиль «Урал-5557» оснащен генератором переменного тока с встроенным выпрямительным блоком и бесконтактным регулятором напряжения, который обладает устойчивыми характеристиками и долгим сроком службы.

Основные модификации

За более чем тридцать лет эксплуатации кроме базовой модели выпускались и автомобили «Урал-5557» в различных вариантах. Это и базовое шасси «5557-1151-40», на которое устанавливается различная техника, и машина с двухдверной кабиной со спальным местом «55571-1551-44», и вездеход с комфортной кабиной большого объема и подрессоренным сиденьем с номерами модификаций 1-48, 58 и 59.

Специалисты завода продолжают работать над автомобилем «Урал-5557».

Технические характеристики автомобилей с индексами 60, 70 и 80 и новыми двигателями ЯМЗ-536, ЯМЗ-65654 и ЯМЗ-353622 проходят по современному стандарту Евро-4.

Классикой стал автокран КС-55713-3К, установленный на базовое шасси.

Для внутренних войск МВД РФ был создан на шасси «5557-1» бронированный спецавтомобиль «Федерал-42590». Он обладает мощными двигателями, отличается повышенной проходимостью и большой грузоподъемностью. Этот спецавтомобиль выдерживает подрыв до 6 кг в тротиловом эквиваленте.

Самосвальные модификации

Самосвалы различных модификаций могут работать с прицепами, которые имеют пневмо- и электровыводы, пневматический привод тормозной системы, полную массу до 11,5 т, оборудованы выводами для соединения с гидросистемой шасси. Основной прицеп, для которого тягачом является «Урал-5557», — это двухосный прицеп ГКБ-8551 с гидравлическим механизмом опрокидывания, соединенным с гидросистемой тягача.

Базовая модификация «Урал-5557-40» имеет двухдверную кабину и кузовную платформу, которая может разгружаться на три стороны. «Урал» с надставленными бортами способен перевозить до 12 тонн груза, защищенного тентом, что очень важно для зерновозов.

Модификация «55571-40» — это машина со спальным местом, самосвальная платформа которой только с задней разгрузкой. Карьерный самосвал грузоподъемностью 10 т предназначен для работы на стройках и заготовительных работах. В нем перевозят песок, щебень, грунт, строительный мусор.

Модификация «55571-41» отличается большей по размеру кабиной с четырьмя дверями.

Пожарные автомобили на базе автомобиля

ТТХ пожарных автомобилей «Урал 5557» полной массой до 17,5 т позволяют подойти к месту возгорания даже по полному бездорожью, развивая скорость при движении до 80 км/ч.

На шасси «557-1151-40» для подразделений пожарной охраны создан автомобиль диагностики.

На базовом шасси собирается автоцистерна марки АЦ-5,5-40 или АЦ-6-40. Этот автомобиль предназначен для доставки запаса воды объемом 3000 л и пены к месту тушения пожаров и подачи их в очаг огня, эвакуации людей, проведения и освещения аварийно-спасательных работ, разборки завалов с помощью крана.

На «5557-1151-70» устанавливают пожарную насосную станцию, которая доставляет к месту возгорания боевой расчет из трех человек, пожарно-техническое вооружение, подает воду и пену. Насосный отсек с двумя насосами, каждый из которых оснащен своим однотипным основному двигателем, имеет отдельный топливный бак емкостью 210 л и отапливается автономным дизельным отопителем. В отсеке для пожарно-технического вооружения можно поместить пожарный рукав длиной 320 м.

Автомобиль «Урал-5557», характеристика которого с годами не становится хуже, и сегодня, несмотря на почтенный возраст, заслуженно является классикой Уральского автозавода и продолжает свою нелегкую службу на просторах России с гордым именем «король дорог».

fb.ru

4320 — это… Что такое Урал-4320?

Урал-4320

Общие данные

Годы пр-ва:

1977—настоящее время

Класс:

Грузовик повышенной проходимости

КамАЗ-740 или ЯМЗ236НЕ2
Марка:	КамАЗ-740 или ЯМЗ236НЕ2
Тип:	дизельный
Объём:	10857 или 11150(ЯМЗ) см3
Максимальная мощность:	210 или 230(ЯМЗ) л.с., при 2000 об/мин
Максимальный крутящий момент:	637 или 800(ЯМЗ) Н·м, при 1400 об/мин
Конфигурация:	V8 (6)
Цилиндров:	8 (6)
Расход топлива при смешанном цикле:	40 л. л/100 км
Расход топлива при городском цикле:	30-50 л. л/100 км
Расход топлива на трассе:	30 л. л/100 км
Диаметр цилиндра:	120 мм
Ход поршня:	120 мм
Cтепень сжатия:	17
Порядок работы цилиндров:	1-5-4-2-6-3-7-8

механическая 5-ступ.
Производитель:	КамАЗ
Тип:	механическая
Число ступеней:	5-ступ.
Передаточные отношения:
1 передача:	5,62
2 передача:	2,89
3 передача:	1,64
4 передача:	1,00
5 передача:	0,724
Задняя передача:	5,30
Переключение:	напольный рычаг

Раздаточная коробка двухступенчатая. Передаточные числа: 1 передача — 2,05; 2 передача — 1,30 (с 2002 г передаточное число 2 передачи — 1,21). Главная передача ведущих мостов — двойная, передаточное число — 7,32.

Характеристики

Массово-габаритные

Высота:

2715 (с тентом 3005) мм

Колея задняя:

2000 мм

Колея передняя:

2000 мм

Динамические

Макс. скорость:

85 км/ч

На рынке

Предшественник Предшественник

Другое

Расход топлива:

27 л/100 км при скорости 40 км/ч

Объём бака:

300 + 60 л.

Урал-4320 — грузовой автомобиль повышенной проходимости двойного назначения с колёсной формулой 6×6, производящийся на Уральском автомобильном заводе в Миассе (Россия), в том числе и для использования в вооружённых силах в семействе унифицированных армейских автомобилей «Суша» до 1998 года.

Урал-4320 был разработан для транспортировки грузов, людей и трейлеров на всех типах дорог. Обладает значительными преимуществами по сравнению с аналогичными автомобилями: он легко преодолевает заболоченные участки, брод до 1,5 м, канавы до 2 м, рвы, подъемы до 60 %. На 1986 год выпущено более миллиона грузовиков. Сегодня производится Урал с дизельным 230/300 сильным двигателем (Евро-2).

История

Производство начато в 1977 году, этот грузовик выпускается по сей день.

Основное отличие от линейки Урал-375Д — наличие дизельного двигателя.

Изначально Урал-4320 оснащался двигателем КамАЗ-740, но в результате пожара на заводе двигателей КамАЗ в 1993 году, поставки данного двигателя прекратились, и начали применяться двигатели ЯМЗ-236 и ЯМЗ-238 Ярославского Моторного Завода. Первоначально модификации с двигателем ЯМЗ-238 отличались внешне более длинным моторным отсеком, а машины с двигателем ЯМЗ-236 сохранили такой же моторный отсек как у машин с двигателем КАМАЗ-740 (отличия — у машин с ЯМЗ-236 воздушный фильтр на правом крыле). С середины 2000-х все машины независимо от модели двигателя выпускаются с удлинённым моторным отсеком. С середины 1990-х годов на Урал-4320 и Урал−5557 появился широкий бампер с фарами, а в крыльях, на старых местах крепления фар, появились пластиковые заглушки. Однако, исключительно для нужд Министерства обороны, по специальному заказу, до сих пор поставляются машины с узким бампером и фарами в крыльях.

С 2009 года на автомобили серии начали устанавливать новую кабину со стеклопластиковым передним оперением.

Модификации

• Урал-4320-****-41 — шасси со стандартной («классической») металлической кабиной, грузоподъёмностью ~9 т.;
• Урал-4320-19**-41 — длиннобазное шасси;
• Урал-43203-****-41 — шасси с усиленной передней подвеской;
• Урал-43204-****-40 — шасси трубоплетевозного тягача, увеличенная грузоподъемность;
• Урал-5557-****-40 — шасси для монтажа технологического оборудования и специальных установок массой ~12-14 т.;
• Урал-44202-****-41 — седельный тягач для эксплуатации с полуприцепом по всем видам дорог;
• Урал-43206-****-41 — шасси с колёсной формулой 4×4;
• Урал-4320*/5557*-****-5* — версия с новой более объёмной комфортной кабиной капотного типа, пластиковым оперением, подрессоренным сиденьем водителя;

Бронированные армейские модификации

Урал-4320-09-31 — бронированный автомобиль на базе Урал-4320-31 с кабиной, формованной из цельного бронированного листа, с бронированными стеклами, амбразурами для ведения огня, мощными сейфовыми дверями, оборудованными замками с внутренней блокировкой.

Пол кабины, задняя стенка и крыша тоже выполнены из бронелиста, в крыше — бронированный люк, который можно использовать как пулеметное гнездо. Кабина стала двухместной, с раздельными сиденьями. На освободившемся месте установлено спецоборудование: приборы ночного видения, радиационной и химической разведки, армейская радиостанция и т. п. Кроме обычной «печки», на крыше монтируется фильтро-вентиляционная установка (ФВУ).

На автомобиле установлены «железная маска» на радиаторе, боковины и капот из бронелиста. Бронированы также ящик с аккумулятором и топливный бак. В кузове под тентом может быть установлен бронированный модуль на 15-20 бойцов. Внутри только деревянные лавки^[1].

Урал-Э4320Д-31 (Урал-4320-0010-31) — бронированный автомобиль многоцелевого назначения, унифицированного семейства «Мотовоз-1» с бронированным функциональным модулем, установленным на платформе автомобиля, предназначенный для перевозки различных грузов, личного состава и буксирования прицепных систем по всем видам дорог и местности. Разработан на базе автомобиля Урал-4320-31 типа 6×6. Бронеавтомобиль обладает повышенной защищенностью от огня стрелкового оружия и противоминной стойкостью. Впервые был представлен на выставке Russian Expo Arms-2009 в Нижнем Тагиле^[2]. 10 июня 2011 года на показе военной техники на полигоне НИИИЦ АТ 3 ЦНИИ МО РФ в Бронницах автомобиль был представлен, как Урал-4320-0010-31^[3].

Casspir Mk6 — бронированная машина MPVI (англ. Mine Protected Vehicle for India), изготовляемая на созданном Mahindra&Mahindra и BAE Systems совместном предприятиии Defence Land Systems India (DLSI) на принадлежащем Mahindra&Mahindra заводе в Притхла близ Фаридабада (штат Харьяна). Заказ данных шести машин правительством Джаркханда был обусловлен необходимостью борьбы с действующими в штате повстанческими группами промаоистской ориентации.

Машина выполнена в виде конструкции, базирующейся на цельносварном V-образном корпусе и основе шасси грузовиков семейства «Урал-4320». Предлагаются модификации с колёсными формулами 4×4 и 6×6, оснащенные дизельным двигателем с турбонаддувом ЯМЗ-236НЕ2 (максимальная мощность 230 л.с. (169 кВт)) и механической коробкой передач ЯМЗ-236У. Данное решение выбрано с целью удешевления машины, стоимость которой заявляется от 350 тыс. долл. Согласно заявлению директора по развитию бизнеса BAE Systems Land Systems South Africa Йохана Йоосте, «использование элементов „Урала“ позволило сократить стоимость на треть».

В варианте с формулой 6×6 машина имеет длину 7,59 м, ширину — 2,67 м, клиренс — 380 мм, боевую массу — 14,32 т. Бронеавтомобиль вмещает до 18 человек личного состава, размещаемых в индивидуальных подвесных противоударных креслах и может быть выполнен в виде бронетранспортера, многоцелевой или командной машины. Заявляется, что на испытаниях машина выдерживала без ущерба для личного состава подрыв 21-кг заряда под колесом (достоверность подтверждалась выложенным в интернете видео соотвестствующих испытаний^[4]) и 14-кг заряда под корпусом машины. Возможна навеска дополнительной баллистической защиты^[5][6].

Индийская печать сообщает, что 25 августа 2011 года полиция индийского штата Джаркханд получила первую из шести заказанных серийных машин^{[источник не указан 466 дней]}.

Галерея

В игровой и сувенирной индустрии

Масштабные модели автомобилей Урал-4320 и его модификаций (с тентом, седельный тягач, строительный и сельхоз. самосвалы) в масштабе 1:43 выпускаются на казанском заводе «Элекон», а также китайской фирмой «Технопарк». Сборные масштабные модели грузовика выпускаются украинской фирмой ICM в масштабе 1/72. Также существуют раритетные модели фирм ICM и Алангер в масштабе 1/35.

Ссылки

Примечания

dic.academic.ru

технические характеристики, особенности конструкции и фото

Боевые действия в локальных конфликтах и войнах характеризуются вооруженным противоборством коммуникаций и техники. Комплекс технических и организационных мероприятий осуществляется для обеспечения безопасного прохождения колонн по установленным маршрутам движения. Повышение защиты автотранспорта от огневого воздействия противника является одной из таких мер.

Бронированные автомобили «Урал-4320»

Воинские части Вооруженных сил РФ во время первой чеченской кампании получили определенное количество бронированных автомобилей этой модификации с локальной защитой. Практическое использование автомобилей сразу же получило положительные оценки, несмотря на несовершенство конструкции.

В ходе второй чеченской кампании и проводимых в Северо-Кавказском регионе контртеррористических операций был учтен полученный опыт. Объединенная группировка войск, в том числе органы и воинские части МВД РФ и войска Министерства обороны, получила большое количество бронированных «Уралов-4320».

Одинаковая конструкция всех машин сказалась на методе бронирования, выполненном по единому образцу:

• Передняя часть автомобиля полностью закрыта с трех сторон.
• Кабина водителя защищена бронелистами. Обычные стекла заменяются на пуленепробиваемые стеклоблоки меньшего размера.
• Топливный бак и основные элементы трансмиссии закрываются бронелистами.
• В кузове устанавливается собранный из стальных бронелистов открытый сверху короб. В кормовой части располагается двустворчатая дверь, закрываемая изнутри.

Бронированные «Уралы» в Чечне эксплуатировались без тентов и окрашивались в однотонный темно-зеленый цвет, выгоревший на солнце. В передней части бронекоробов нередко устанавливалось пулеметное вооружение — крупнокалиберные пулеметы НСВ «Утес» или 7,62-миллиметровые ПКМ.

Бронированные автомобили «Урал», оснащенные круглыми барбетами и предоставленные в распоряжение воинских формирований МВД РФ, окрашивались в аналогичный темно-зеленый оттенок, выгоревший на солнце. Часто можно встретить машины, окрашенные в темно-желтый однотонный цвет.

Семейство «Тайфун»

Бронированные «Уралы» «Тайфун» — семейство бронеавтомобилей высокого уровня защиты, разработкой которого занимались 120 предприятий. В результате было выпущено три прототипа — КамАЗ-63968 «Тайфун-К», КамАЗ-63969 «Тайфун» и, собственно, «Урал»-63095 «Тайфун-У».

По уровню защиты бронемашины относятся к классу MRAP и обладают устойчивостью к воздействию мин и самодельных взрывных устройств на основе фугасных снарядов.

«Урал»-63095 «Тайфун»

Модульный многофункциональный бронеавтомобиль категории MRAP с защитой от бронебойных пуль крупного калибра 14,5 миллиметра, фугасов, самодельных взрывных устройств мощностью до 8 килограмм в тротиловом эквиваленте и стрелкового вооружения. Может применяться для биологической, химической, инженерной и радиационной разведки, перевозки личного состава (в зависимости от модификации бронированного «Урала» — от 12 до 16 человек, не считая трех человек экипажа), санитарных целей, разведки, радиоэлектронной борьбы.

Технические характеристики «Тайфуна»

Автомобиль возведен на базе трехосного, рамного, капотного, полноприводного шасси. Полная масса бронированного «Урала» по ТТХ составляет 24 тонны, мощность двигателя — 450 лошадиных сил. В паре идет шестиступенчатая автоматическая трансмиссия и двухступенчатая механическая раздаточная коробка. Установлена независимая гидропневматическая подвеска с возможностью регулировки клиренса. Шины оснащены системой автоподкачки и противовзрывными вставками. Рулевое управление с двухсторонним гидроусилителем.

Мощный двигатель и высокий клиренс обеспечивают отличную проходимость: «Урал» способен преодолеть брод глубиной 1800 сантиметров, подъем до 60 % и вертикальную стену высотой 0,6 метра. Запас хода — до 1800 километров благодаря двум топливным бакам по 300 литров. Броня комбинированная, выполнена из керамики и стали, навесная и разнесенная. Боевой модуль с дистанционным управлением выполняет роль вооружения. Бойницы позволяют вести огонь из стрелкового оружия.

Новая серия именуемых во время чеченской кампании «покемонами» бронированных «Уралов» выпущена Уральским автозаводом в 2014 году. Демонстрация техники была проведена на военном параде в Москве спустя год. На вооружение «Урал»-63095 должен был поступить в 2014 году, однако событие было перенесено на 2015 год по ряду причин, известных только военным.

Семейство «Торнадо»

Российская армия располагает модернизированными реактивными системами залогового огня «Торнадо-Г», разработанными на базе шасси «Урал-4320», созданного в 1977 году.

Неоднократно предпринимались попытки замены шасси от бронированного «Урала-4320» на современные конструкции. К примеру, в Беларуси на базе МАЗ-6317 был создан РСЗО БМ-21 «БелГрад». Оригинальное шасси, выпущенное Уральским автозаводом, обзавелось унифицированным наименованием «Торнадо-У» и специально разрабатывалось для систем «Торнадо-С» и «Торнадо-Г».

Новый «Торнадо-У»

Демонстрация бронированного автомобиля повышенной грузоподъемности «Урал»-63704-0010 «Торнадо-У» была проведена на Международном военно-техническом форуме «Армия-2015». В официальном каталоге автозавода «Урал» данная модель отсутствует ввиду ее изначальной разработки для военных целей — транспортировки специальной техники и вооружений.

Технические характеристики

Бронеавтомобиль оснащен все той же механической трансмиссией и двухступенчатой раздаткой с блокировкой межосевого дифференциала. В отличие от бронированного «Урала», подвеска на «Торнадо» зависимая, рессорного типа. Тормозная система двухконтурная, с системой ABS и пневматическим приводом. Конструкторы завода «Урал» подтверждают, что при сборке «Торнадо-У» используются только отечественные комплектующие. Так, завод-производитель бронированных стекол для «Урала Федерал» российский.

Основной особенностью бронемашины «Торнадо» является каркасно-панельная кабина, рассчитанная на трех человек и оборудованная системами кондиционирования, вентиляции и отопления. На кабину может устанавливаться дополнительная защита пятого класса согласно ГОСТ 50963-96.

Грузоподъемность бронированного «Урала» составляет 16 тонн, снаряженная масса — 30 тонн, масса прицепа — до 12 тонн. Комплектуется шестицилиндровым рядным дизельным двигателем мощностью 440 лошадиных сил. Клиренс — 400 миллиметров. Запас хода — 100 километров, возможность преодолевать броды глубиной 1,8 метра и подъемы до 60 %.

Уникальный «ВВ»

Разработкой «Урала-ВВ» занимался Уральский автозавод, в то время как кузов для автомобиля создавался в НИИ стали в Москве.

Машина построена на базе шасси «Урала-4320» с рядным двигателем ЯМЭ-536, выполненным в классическом стиле завода «Урал». Дизайн передней панели унифицирован с армейским «Тайфуном», передние двери обшиты пластиком.

Дифференцированное бронирование подразумевает защиту лобового стекла и окон по шестому классу ГОСТа, моторного отсека — по третьему. В отличие от «Федерала-М», броня «ВВ» слабее по уровню защиты от подрыва — выдерживает только два килограмма в тротиловом эквиваленте.

Особенности бронемашины

Необычным конструктивным решением «ВВ» является боковая запаска с лебедкой и откидывающаяся при помощи пневмоцилиндра задняя лестница, которая может раскладываться вручную. Двигатель и коробка передач закрыты стальной защитой, показавшей свою эффективность во время использования бронированных «Уралов» в Афганистане и Чечне.

Декоративный капот машины выполнен из стеклопластика и ограничивает обзор. Двигатель закрыт бронепанелями на болтах. Лобовое стекло весит 350 килограмм, что делает невозможной его замену в полевых условиях.

Технические характеристики «Урала-ВВ»

Появившиеся после Международно-технического форума фото бронированных «Уралов-ВВ» были прокомментированы представителями завода-изготовителя. Машина создавалась на базе шасси «Урала-4320», имеет грузоподъемность 3 тонны и массу 17,3 тонны. Максимальный вес буксируемого прицепа — не более 12 тонн. Предельная развиваемая скорость — 90 км/час.

Бронированный «Урал» оснащается дизельным двигателем ЯМЗ-6565 мощностью 270 лошадиных сил. Средний расход топлива — 34,5 литра на 100 километров при скорости 60 км/час. Запас хода составляет 1100 километров благодаря топливным бакам большого объема.

В паре с двигателем идет механическая трансмиссия и раздаточная двухступенчатая коробка с блокировкой межосевого дифференциала. Основные элементы оснащены системой герметизации.

Бронегрузовик «Федерал-М»

Модернизированное шасси высоконадежного автомобиля «Урал»-4320 и одной из его модификаций — «Урал»-55571 — послужило базой для создания новой защищенной машины «Федерал-М». Специалисты московского предприятия «Институт Спецтехники» провели испытания, подтвердившие эффективность защиты и заявленные технические характеристики автомобиля.

«Федерал-М» разработан для перевозки личного состава с высоким уровнем защиты от стрелкового оружия и взрывных устройств в условиях любого типа дорог.

Конструкционные особенности

Бронирование машины выполнено с использованием технологии ОДБ-капсулы (объемно-дифференцированной бронекапсулы), что обеспечивает защиту экипажа и устойчивость автомобиля. В зависимости от пожеланий заказчика количество дверей в корпусе может варьироваться от трех до шести. Двухстворчатая распашная дверь кормы обеспечивает быструю посадку и высадку личного состава. С целью удобства на раме «Федерала-М» установлена площадка и выдвижная лестница. Конструкция распашной двери не подразумевает наличие центральной балки, что упрощает погрузку и разгрузку транспортируемых грузов.

Баллистическая защита по 5 классу обеспечивается бронированием ОДБ-капсулы. Стекла корпуса автомобиля, в том числе лобовое, обеспечивают защиту по классу 6А согласно ГОСТ Р 50963-96. Уровень баллистической защиты может повышаться производителем до класса 6-6А за счет установки снаружи либо внутри корпуса дополнительных броневых защитных модулей. В зависимости от пожеланий заказчика моторный отсек «Федерала-М» может оснащаться скрытым бронированием, что связано со спецификой функционирования силовых структур. Одним из ее требований является отсутствие в дизайне и внешнем виде используемой спецтехники и транспортных средств пугающих или угрожающих элементов.

Бронирование салона

Специалисты «Института Спецтехники» специально для автомобиля «Федерал-М» разработали антиосколочную и антирикошетную защиту салона на основе арамидных тканей. Перевозимый личный состав может вести огонь из штатного оружия через расположенные в бронестеклах закрывающиеся бойницы. Аналогичные бойницы находятся в бортах бронекорпуса и кормовой двери. В общей сложности в автомобиле оборудовано 17 бойниц, что позволяет вести огонь на 360 градусов и дает возможность отразить атаку противника с любого направления.

Высокая концентрация пороховых газов во время стрельбы нивелируется благодаря системе газоудаления: в крыше расположены вентиляторы, функционирующие в режимах нагнетания и вытяжки. С аналогичной целью используются технологические и вентиляционные люки. По требованию заказчика на упомянутые люки может устанавливаться дополнительное вооружение. Боевой модуль с дистанционным управлением, представленный автоматическим гранатометом либо пулеметом, может размещаться на крыше машины.

Днище ОДБ-капсулы оснащено противоминными «сэндвичами» и выполнено в V-образной форме, что повышает противоминную защиту автомобиля. Поверхность пола расположена на высоте 1,3 метра от земли, что обеспечивает дополнительную защиту. В салоне установлены противоминные кресла, разработкой и испытанием которых занимались специалисты «Института Спецтехники». Дополнительный фальшпол, не контактирующий с днищем кабины, предотвращает травмирование ног перевозимого личного состава в случае подрывов на минах и взрывных устройствах.

В конструкции автомобиля «Федерал-М» используется широкий комплекс мер противоминной защиты, предоставляющий экипажу и личному составу возможность ведения огневых действий и продолжения выполнения боевой задачи при подрыве машины на взрывных устройствах мощностью от 3 до 10 килограмм в тротиловом эквиваленте.

Серия бронированных «Уралов» обеспечила высокий уровень защиты личного состава и экипажа во время ведения боевых действий в Чечне и Афганистане. Обновленная линия бронемашин эффективно используется военными силами России в горячих точках.

fb.ru

Мотоциклы Урал М62: технические характеристики, фото

В конце 30-х годов 20 века в Народном комиссариате обороны СССР прошло совещание, основной темой которого был анализ новых образцов военной техники, и перспективы принятия лучших из них на вооружение РККА. Одним из видов техники, в котором остро нуждалась РККА, был армейский мотоцикл. После проведения анализа образцов лучшим оказался мотоцикл немецкой фирмы BMW — R71.

К тому времени он уже несколько лет состоял на вооружении Вермахта. Эту машину и было решено взять за основу нового мотоцикла. Разработка отечественной версии R71, получившей обозначение М72, заняла несколько лет. Поэтому к серийному производству отечественного мотоцикла приступили незадолго до войны – весной 1941 года. Производство освоили на Московском мотоциклетном заводе (ММЗ).

Но из-за стремительного наступления немцев на Москву уже к концу октября 1941 года завод эвакуировали в город Ирбит. В качестве площадки для завода была предоставлена территория бывшей пивоварни. Новое предприятие стало называться ИМЗ (Ирбитский мотоциклетный завод). Серийное производство М72 ИМЗ началось с конца 1941 года.

М72 изначально оснащался нижнеклапанным двигателем, который еще в момент создания машины имел мало резервов для совершенствования. Это обстоятельство подстегнуло конструкторов ИМЗ к созданию нового верхнеклапанного движка. Этот прибор пошел в серию в 1957 году. Мотоцикл переходной модели, оснащенный таким двигателем получил обозначение М61. Мотоциклы М72М и М61 выпускались параллельно до 1960 года.

С 1961 года одновременно со сборкой старой уже теперь модели М61 начался выпуск новой модели Урал М62. Мотоцикл поставлялся в комплекте с боковой коляской. Эта коляска была одноместной и оснащалась багажным отделением, размещённым за спинкой сидения. Крепилась коляска к раме мотоцикла при помощи цанговых шарниров и растяжек в четырёх точках. Колесо коляски имело рычажную подвеску с амортизатором. Ход подвески — до 120 мм. Запасное колесо крепилось на крышке багажного отделения коляски. Общий облик мотоцикла Урал М62 на фото ниже можно увидеть.

Двигатель М62

Мотоцикл Урал М62 оснащался четырёхтактным, карбюраторным, двухцилиндровым двигателем с оппозитным расположением цилиндров. Движок имел верхнеклапанную систему газораспределения и традиционное воздушное охлаждение. Диаметр цилиндра составлял 78 мм, ход поршня — 68 мм, рабочий объём цилиндров двигателя — 649 куб.см.

Благодаря усовершенствованиям в конструкции и увеличению степени сжатия до 6,2, выросла мощность двигателя М62. По сравнению с предшественником она увеличилась на 2 л. с. и составляла 20,6 кВт (28 л. с.). Максимальная мощность достигалась при 4 800-5 200 об/мин коленчатого вала. Вырос и крутящий момент, который составлял неплохие по тем временам 41,8 Н/м при 3 500 об/мин.

Цилиндры двигателя изготавливались литьем из высоколегированного чугуна, правый и левый цилиндры были полностью взаимозаменяемыми. Движок комплектовался алюминиевыми головками цилиндров и двумя подвесными клапанами на цилиндр. Камеры сгорания — полусферические. Клапана подвешивались на двух спиральных пружинах.

Такое решение вместе с металлокерамическими направляющими клапанов в головках цилиндров обеспечивало работу клапанов без заеданий и быстрого износа, а также значительно увеличивало их надежность работы. В связи с увеличившейся мощностью двигатель М62 получил поршни усиленной конструкции. Каждый поршень имел четыре поршневых кольца – два компрессионных и два маслосъёмных. Верхнее компрессионное кольцо имело пористое хромирование, что позволило обеспечить надёжное смазывание зеркала цилиндра и, соответственно, увеличить пробег до капитального ремонта.

Более совершенный двигатель имел большую литровую мощность, что также позволило увеличить и динамические свойства мотоцикла. Следует отметить, что уменьшение рабочего объема движка и переход на верхнеклапанную схему газораспределения заметно снизили металлоемкость конструкции, что в свою очередь уменьшило массу мотоцикла. Максимальная скорость достигала по разным источникам 95-100 км/ч (с коляской), при контрольном расходе топлива — 5,8-6 л/100 км (при скорости 75 % от максимальной).

Система питания и смазки двигателя М62

Итак, продолжаем далее рассматривать характеристики Урала М62. В состав его системы питания входили два карбюратора К-38, сетчатые топливные фильтры в отстойнике бензокраника и в горловине бензобака. Емкость топливного бака составляла 22 литра. Воздушный фильтр комбинированный, инерционный и контактно-масляный с двухступенчатой очисткой. Заправочная емкость воздушного фильтра – 0,2 л.

Система смазки стандартная, комбинированная – под давлением от масляного насоса и разбрызгиванием. Емкость картера двигателя – 2 литра.

Электрооборудование М62

Мотоцикл Урал М62 оснащался электросистемой напряжением 6 вольт. Источниками тока являлся аккумулятор 3МТ-12 и генератор постоянного тока Г-414 мощностью 60 Вт (на самых ранних версиях Г65), работавший в паре с реле-регулятором РР-302. В состав системы зажигания входили катушка зажигания модели Б-201 и прерыватель зажигания ПМ-05.

Прерыватель был оснащен центробежным автоматом опережения зажигания. Новые компоненты системы зажигания позволяли автоматически устанавливать оптимальный режим работы двигателя, что улучшило динамические характеристики мотоцикла при одновременном снижении расхода топлива.

Трансмиссия М62

Из-за увеличившихся характеристик крутящего момента диски сцепления получили армирующее покрытие из нового на тот момент фрикционного материала КФ-3. Новое сырьё обладало высокой износостойкостью в сочетании с высоким коэффициентом трения.

Мотоцикл получил совершенно новую четырехступенчатую коробку перемены передач модели 6204 с мелкошлицевым механизмом переключения. Заправочная ёмкость картера коробки передач – 0,8 литра. Новая коробка в значительной мере была избавлена от дефектов коробки передач М72. Претерпела изменения и традиционная для мотоциклов ИМЗ задняя передача, состоявшая из карданного вала и редуктора заднего колеса.

Соединение карданного вала стало шлицевым, а крестовина вместо бронзовых втулок получила игольчатые подшипники. Главная передача (ГП) мотоцикла состояла из пары конических шестерен со спиральным зубом. Передаточное число — ГП 4,62, объем масла в картере – 0,15 литра.

Подвеска М62

Кроме того, конструкторам ИМЗ удалось значительно улучшить комфортабельность мотоцикла, особенно при езде по бездорожью. Огромную роль в этом сыграло увеличение ходов передней телескопической и задней рычажной вилок, оснащенных более совершенными амортизаторами на передней и задней вилках. Ход подвесок вырос до 80 мм для передней и 60 мм — для задней. Трубчатая двойная рама мотоцикла конструктивно почти не изменилась и изготовливалась методом сварки.

Тормозная система М62

Выросшая динамика Урала М62 потребовала установки колес усиленной конструкции с алюминиевыми барабанами тормозных механизмов с увеличенной тормозной площадью. Барабаны получили лабиринтное уплотнение, препятствующее попаданию внутрь грязи и песка. Такое нововведение заметно увеличило надежность и срок службы тормозных механизмов. Колеса размерностью 3,75-19 были взаимозаменяемы и монтировались на регулируемых конических подшипниках.

Органы управления М62

Для улучшения посадки водителя изменили геометрию руля и оснастили седло водителя резиновым демпфирующим элементом. Кроме того, новинкой стали двухтросовая рукоятка «газа», новые рычаги переднего тормоза и сцепления. Более удобными и надёжными в эксплуатации стали и остальные механизмы управления мотоциклом.

Технические характеристики Урал М62

Максимальная нагрузка	255 кг
Масса (сухая)	340 кг
Длина	2 420 мм
Ширина	1 650 мм
Высота	1 000 мм
База, мм	1 435 мм
Дорожный просвет	125 мм
Колея	1 140 мм
Максимальная скорость	95…100 км/ч
Контрольный расход топлива	5,8…6,0 л/100 км

Наши дни

Выпуск мотоцикла Урал М62 продолжался до 1965 года. Далее ему на смену пришла новая модель — М63. На сегодняшний день мотоциклы Урал М62 стали достаточно редкой машиной, хотя еще можно найти образцы почти в оригинальном состоянии. Такие мотоциклы охотно приобретают любители старой мототехники как для восстановления в полностью оригинальном виде, так и для создания на их базе ретро-чопперов.

fb.ru
